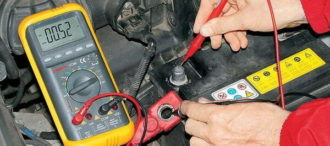

Как найти утечку тока в доме?

В этой статье:

Утечка тока и способы ее устранения

Октябрь 17, 2017

1392 просмотров

Поскольку нашей главной аудиторией являются читатели с небольшими знаниями в области электротехники, ограничимся общим описанием подобного явления. Рассматриваемая сегодня утечка тока по своей сути является нежелательным протеканием электричества по пути, непредназначенному для этого. Чаще всего происходит движение по трубам, корпусам приборов, отсыревшей штукатурке и другим конструктивным элементам в доме.

Причинами возникновения могут быть многие факторы, но на практике благоприятные условия для утечки возникают при повреждениях изоляционного слоя. Разрушение его целостности происходит в результате термических процессов, постепенного старения, механического воздействия. Спровоцировать нежелательные моменты способно длительное нахождение токопроводников под перегрузкой. Более детально во всем этом постараемся разобраться в сегодняшней статье.

В чем основная опасность этого явления?

Отметим, что в природе не существует изоляции со стопроцентной надежностью. Самые лучшие образцы не предохраняют от микроскопических параметров утечки. Но при полной исправности такие величины мизерны и не представляют собой какой-либо угрозы организму человека.

А вот разрушение оболочки изоляционного слоя способствует увеличению потерь и становится угрожающим для нашего здоровья. Потери на таких участках показателей сопротивления превращают тело в своеобразный проводник.

Любой контакт с кабельной оболочкой, поверхностью устройств, розеткой или штепселем, прикосновение к стенам здания и трубам систем отопления и водоснабжения вызывает протекание тока сквозь тело в землю.

Возникает опасность тяжелых травм, а в отдельных случаях и летального исхода.

Есть и еще один момент, о котором иногда забывают. Значительно меняется потребление энергии в доме. Все ваши приборы находятся в отключенном состоянии, а прибор учета фиксирует потребление поступающей энергии.

Основные проявления угрозы

Каждому владельцу частного домостроения и городской квартиры важно ознакомится с причинами подобного явления, возможными последствиями и способами их устранения. Для этого нужно уметь выявлять оборудование, в котором сопротивление изоляции понижено.

Главное правило и требование с точки зрения безопасности – не сомневайтесь, что в домашней сети есть потери, если вы ощущаете самое незначительное дискомфортное ощущение покалывания при касании к какому-то прибору, трубам и поверхности стен. Очагом опасности может стать и проводка, и электропотребитель. Одно из часто наблюдаемых проявлений – неприятные ощущения во время приема ванны.

Как найти утечку тока?

Наиболее распространенный способ классического измерения – выполнить тестирование с помощью мегомметра. Им в основном пользуются профессионалы, и в домашней обстановке этот прибор имеется далеко не у всех. Поэтому мы рассмотрим более популярные и простые средства, это могут быть мультиметры и индикаторы напряжения.

При наличии металлического корпуса на тестируемом приборе удобным вариантом будет применение индикатора. Иногда владелец сомневается в исправности или просто опасается пользоваться подобным тестером.

Рекомендуется в таком случае использовать обыкновенную отвертку-индикатор, более привычную при поиске сетевой фазы. Процедура происходит очень просто – жалом тестера необходимо дотронуться до корпуса устройства, находящегося под напряжением.

Самое минимальное срабатывание фазоискателя свидетельствует о неисправности проверяемого прибора. Это однозначно служит сигналом об опасности для окружающих.

Иногда причина не только в потере сопротивления, а в элементарном обрыве перемычки заземления.

Обратите внимание! Проявляйте повышенную осторожность, чтобы не допустить касания рук к жалу и корпусу изделия.

Обесточенность оборудования – главное требование для выполнения проверки мультиметром. В начале процедуры его переводят на режим измерения. Переключение фиксируется на обозначении 20 МОм. Надежно устанавливается в корпусе оборудования один щуп тестера, а второй соединяется с контактным штырем вилки. Аналогичное действие выполняется для второго штыря и при смене полярности щупов.

Бесконечность проявится на шкале прибора в случае полной исправности проверяемого оборудования. Если этого не произойдет, необходимо срочно утилизировать или отремонтировать вышедший из строя электропотребитель.

Идентичный рассмотренному выше порядок действий выполняется при использовании мегомметра. Обратите внимание на генерацию напряжения в диапазоне 500-1000 Вольт при поворотах рукоятки тестера. Такой момент важно учитывать при проверке слаботочных элементов, которые могут быть испорчены во время процедуры.

Особенности тестирования проводки

потенциальная угроза при утечке в проводке скрытого типа – поражение во время поклейки обоев или нанесения штукатурки. Есть способы обнаружить дефекты без обращения к профессионалам. Одним из давно проверенных и популярных вариантов является обычный транзисторный приемник с диапазоном приема на длинных и средних волнах.

В начале предстоящего мероприятия убедитесь, что все потребители энергии отключены. Настраиваем приемник на частоту, свободную от вещания и медленно передвигаемся с ним вдоль зон прокладки кабеля в стенах. В непосредственной близости от мест с утечкой наблюдается специфическое проявление в динамике фонового шума.

Что такое утечка тока и как ее найти?

Утечка тока в землю – довольно популярное и ходовое понятие. Большинство людей пользуются им в разговорном обиходе, но далеко не каждый понимает его физическую сущность и до конца не осознает масштаб пагубных последствий этого явления.

Для людей, не сведущих в тонкостях электротехники, достаточно будет знать, что под данным понятием следует понимать протекание тока от фазы в землю по нежелательному и не предназначенному для этого пути, то есть по корпусу оборудования, металлической трубе или арматуре, сырой штукатурке дома или квартиры и другим токопроводящим конструкциям. Условиями возникновения утечек является нарушение целостности изоляции, которое может быть вызвано старением, термическим воздействием, как правило, вызванным перегрузкой электрооборудования или механическим повреждением. В этой статье мы расскажем читателям сайта Сам Электрик, чем опасна утечка тока в квартире, какие причины ее возникновения и меры защиты в домашних условиях.

Чем она опасна?

Электрическая изоляция не может быть идеальной, поэтому при работе потребителя электроэнергии, даже в случае ее полной исправности, утечка тока всегда имеет место, величина которой имеет мизерное значение и не представляет опасности для человека. В случае частичного или полного нарушения изоляции, значения токовых утечек возрастают и могут быть серьезной угрозой здоровью и жизни людей.

Проще говоря, в случае потери сопротивления изоляции при прикосновении к корпусу электротехнического устройства, кабельной оболочке, штепсельной вилке или розетке, трубе водопровода или отопительной системы, стене дома или квартиры, человеческое тело выступит в роли проводника, через который пройдет протекание токов утечки в землю.

Последствия могут быть самыми печальными, вплоть до летального исхода.

Не стоит забывать о том, что наличие утечки в электрохозяйстве дома и квартиры может влиять на потребление электрической энергии. При наличии данного явления в проводке, даже в случае отключения всех потребителей, электрический счетчик будет фиксировать расход электричества.

Характерные признаки

Обладая понятием, что такое утечка электричества, причинами возникновения и сопутствующим опасными последствиями, хозяину дома или квартиры не мешает знать, как определить электрооборудование с пониженным сопротивлением изоляции.

Для начала следует твердо усвоить, если при прикосновении к электрическому прибору, к трубопроводам или стенам в помещении, ощущается даже едва уловимое воздействие электричества, в электросети дома или квартиры имеет место утечка тока.

Потеря сопротивления изоляции может произойти, как в неисправных потребителях электроэнергии, так и в проводке. Частый признак опасного явления — когда в ванной бьет током.

Как определить, поврежден ли электроприбор?

Классическим средством измерения сопротивления изоляции является мегомметр, но, так как такой прибор в домашнем обиходе вещь довольно редкая, для этой цели можно использовать простейшие и доступные средства измерения, такие как индикатор напряжения и мультиметр.

Другой вариант — проверить утечку тока индикатором напряжения. Такой способ проверки можно использовать в том случае, если проверяемый электроприбор имеет металлическую оболочку. В случае, когда есть сомнения в исправности и безопасности пользования прибором, наличие или отсутствие утечки можно проверить отверткой-индикатором, предназначенным для поиска фазы в сети.

Для этого необходимо при включенном потребителе прикоснуться жалом отвертки-индикатора к металлическому корпусу электротехнического устройства, если произойдет даже слабое срабатывание индикации фазоискателя, проверяемый потребитель неисправен и представляет опасность. Более подробно о том, как использовать индикаторную отвертку, мы рассказали в отдельной статье.

Утечка тока на корпус в приборе с металлической оболочкой может быть вызвана не только потерей сопротивления изоляции. Причиной этого может служить обрыв перемычки заземляющей металлический корпус изделия, в том случае, если предусмотрена система заземления.

Важно! Во время проверки необходимо соблюдать осторожность и исключить прикосновение руками металлического корпуса изделия и жала отвертки.

Проверка мультиметром. Проверка сопротивления изоляции мультиметром производится только на обесточенном оборудовании. Перед проверкой измерительный прибор необходимо переключить в режим измерения сопротивления на отметке 20 МОм. Щуп мультиметра зафиксировать на корпусе проверяемого изделия, второй на одном из контактных штырей вилки.

Такую же операцию необходимо проделать для второго контактного штыря и с заменой полярности щупов. На исправном электрооборудовании на шкале измерительного прибора должна высвечиваться бесконечность. В противном случае электрооборудованием пользоваться нельзя, его необходимо либо сдать в ремонт, либо утилизировать.

Инструкцию по эксплуатации мультиметра мы также рассмотрели на сайте.

Проверка мегомметром. Порядок проверки такой же, как в случае с мультиметром. Пользуясь мегомметром, необходимо помнить, что при вращении его рукоятки на выходе этого прибора генерируется напряжение от 500 до 1000 Вольт, которые могут безвозвратно вывести из строя слаботочные электронные элементы оборудования.

О том, как пользоваться мегаомметром, мы рассказывали в отдельной статье на сайте!

Поиск проблемы в электропроводке

Утечка в скрытой проводке дома или квартиры может вызвать поражение электрическим током во время штукатурки стен или клейки обоев. Как ее обнаружить без привлечения специалистов и использования специальных приборов.

Существует проверенный способ проверки утечки в скрытой проводке дома или квартиры с использованием транзисторного радиоприемника, имеющего средневолновый и длинноволновый диапазоны приема. Перед проверкой необходимо выключить все потребители электроэнергии.

Далее необходимо пройтись с приемником, предварительно настроенным на частоту, на которой нет вещания радиостанций, в непосредственной близости от стен в местах прокладки проводки. При приближении к проблемному месту динамик приемника начнет характерно фонить.

Средства защиты

Для того чтобы гарантированно исключить в доме случаи элктротравматизма, необходимо обустроить домашнюю электрическую сеть средствами защиты от утечек, в качестве которых в настоящее время находят широкое применение устройства защитного отключения (УЗО) и дифференциальные автоматы. О том, как выбрать УЗО по току, мы рассказывали в отдельной статье.

Альтернативный вариант — использовать дифференциальный автомат, который совмещает УЗО и автоматический выключатель. Дифавтомат также поможет защититься от неблагоприятного явления, т.к. моментально сработает и обесточит сеть при возникновении опасности.

Более подробно узнать о том, для чего нужно использовать УЗО, рассказывается в видео:

Вот мы и рассмотрели, что такое утечка тока в квартире и доме, какие причины ее возникновения, а также меры защиты в домашних условиях. Надеемся, информация была для вас полезной и интересной!

Будет полезно прочитать:

Как найти утечку тока в доме — советы электрика — Electro Genius

Устранение неисправностей в электросети на самом деле не сложное, но для этого понадобятся специальные приборы, ведь необходимо знать находится проводник под напряжением или нет, справляется ли изоляция со своей задачей не пропускать электрический ток…. Подробнее рассмотрим поиск неисправностей в электросети и использование для этого специальных приборов.

Несложные приборы для домашнего пользования

Электрический пробник поможет узнать есть напряжение на контакте или нет. Прибор выглядит как небольшая отвертка, если прикоснуться к контакту под напряжением в нем загорается сигнальный светодиод. При этом пальцем нужно касаться к металлической пластине сверху на корпусе. Более сложный вариант такого прибора снабжен табло, которое укажет величину напряжения.

Другая разновидность — бесконтактный пробник, позволяет определить наличие напряжения не прикасаясь к проводнику, а на некотором расстоянии. Позволяет искать скрытую проводку и отслеживать на ней наличие напряжения. Но этот прибор работает от батареек.

Авометр (мультиметр) — универсальный электроизмерительный прибор, необходим в домашнем обиходе.

Позволяет измерять напряжение и силу тока, как переменного, так и постоянного, и в широких пределах — от нескольких милливольт, или миллиампер до сотен вольт или нескольких ампер.

Также прибор позволяет измерять электрическое сопротивление, емкость конденсаторов, индуктивность сети, длительность импульса электрического сигнала, по типу использования бесконтактного пробника покажет наводку электромагнитного поля по росту напряжения на щупе.

Прибор для проверки правильности подключений

Этот прибор позволяет в экспресс режиме производить проверку правильности подключения розеток. Достаточно его вставить в розетку под напряжением, как 3 сигнальных светодиода укажут правильно ли она подключена.

Возможные неисправности – не подключен какой либо из проводников — фаза, ноль, земля, или они перепутаны местами.

Простота прибора и точность указаний делает его полезным для всех, кто постоянно занимается монтажем электросетей.

Как на вид определить фазу, ноль, и землю. Какие обычно расцветки у проводников электросети?— Фаза – красная или коричневая.— Ноль – черная или голубая.

— Земля – зеленая или желтая.

Но указанные расцветки не обязательно исполнялись на проверяемой сети, ведь монтаж велся зачастую «своими руками»…

Как удостоверится, что напряжение отключено

Прежде чем выполнять любые работы на электропроводке или подключенных к ней приборах необходимо отключить напряжение с помощью УЗО, автоматического выключателя (выкрутить пробки).

После этого необходимо пробником удостовериться, что на электрических контактах напряжение отсутствует.

И только убедившись в этом с помощью прибора можно приступать к монтажным работам.

Проверяя наличие напряжения – прикасаемся пробником поочередно ко всем трем проводникам – фаза, ноль, земля, при этом прижимаем металлическую пластину на приборе пальцем. Если прибор не подал сигналов, значит электрическое напряжение отсутствует. Также замерить наличие напряжения можно и авометром (мультиметром) между парами проводников поочередно.

Проверка УЗО

Устройство защитного отключения (УЗО) отключает напряжение если происходит пробой изоляции и утечка тока, как в самой электросети, так и в подключенных к ней приборах. Или если человек прикоснется к проводнику под напряжением. Действие прибора основано на сравнении силы тока в проводниках фаза ноль.

В нормальной ситуации оно должно быть одинаковым, а при появлении утечки на землю (не только на жилу «земля», но и в стену, грунт….) возникнет разница силы токов и прибор срабатывает. На приборе находится кнопка «Проверка», при ее нажатии происходит замыкание на землю и исправный прибор должен отключить напряжение.

Убеждаться, что УЗО работает, нужно не реже чем раз в 3 месяца а также всякий раз при ремонте электросети.

Как проверить целостность проводника, сети

Проверку целостности проводника можно выполнить с помощью авометра. Прибор включается на измерение сопротивления на большую чувствительность. Теперь подключив его к концам проверяемого проводника можно узнать его сопротивление. Если проводник целый, то и сопротивление будет меньше 1 Ом. А если есть обрыв, то прибор покажет какое-то значение сопротивления в КОм или в МОм.

Как искать обрыв скрытой проводки

Для поиска обрыва в проводке, которая находится внутри стены, лучше воспользоваться бесконтактным пробником. Если расположить прибор поблизости от проводников находящихся под напряжением, то он будет улавливать электромагнитные наводки.

Пробником нужно провести вдоль проводника, тогда место обрыва будет заметно. При этом нужно убедиться по схеме подключения, что напряжение на исследуемый проводник не подается с другой стороны, что возможно в старых проводках кольцевого типа.

Их проверять несколько сложнее, так как нужно заранее сделать необходимые отключения.

При поиске обрыва проводки нужно в первую очередь исследовать все узлы соединений – распредкоробки, выключатели, розетки. Обрыв цельного проводника скрытой проводки – весьма редкий случай.

Проверка целостности изоляции

Если срабатывает УЗО без подключенных электроприборов, то это говорит о том, что изоляция жил в каком то месте нарушена. Если же УЗО реагирует на подключение какого либо прибора или ответвления, то неисправность находится в подключаемых объектах.

Также нагревание и появление запаха может указывать на нарушение изоляции. Правда чаще происходит нагревание контактов из-за ослабления монтажа или обжатия.

Если греется розетка, штепсель, выключатель, то необходимо немедленно отключить напряжение и произвести ремонт контактных соединений. В большинстве случаев достаточно закрутить болт прижимающий контактные пластины.

Для проверки сопротивления изоляции авометр нужно подключить к парам проводников «Земля», «Фаза», «Ноль», и замерить между ними сопротивление. На исправной проводке оно должно исчисляться Мом. Если же есть пробой изоляции, то прибор покажет КОм или десятки Ом. При коротком замыкании – меньше Ома.

Проверка выполняется при отключенных потребителях и снятом напряжении. При поиске неисправностей типа «Поврежденная изоляция» и «Утечка тока на землю», нужно последовательно проверять отдельные участки электросети, путем отключения их в шинных коробках. После выявление поврежденного участка, поиск ведется визуально в розетках, выключателях, люстрах, коробках.

Любые ремонты домашней электросети должны выполнятся квалифицированным электротехническим персоналом, имеющим соответствующую группу электробезопасности, который должен выполнять работы в соответствии с Правилами безопасности.

Как найти утечку тока в доме — Электрики! Подскажите, как найти утечку электричества в двухкомнатной квартире? В сутки «улетает» 5Квт… — 22 ответа

В разделе Техника на вопрос Электрики! Подскажите, как найти утечку электричества в двухкомнатной квартире? В сутки «улетает» 5Квт…

заданный автором Иван Васильевич меняет профессию лучший ответ это Попросите у знакомых электриков или в конце концов купите токоизмерительные клещи — быстро и точно найдете, по каким линиям какая нагрузка.

Только, пожалуйста не путайте КилоВатты (мощность нагрузки или источника) и КилоВатт-часы (убежавшая энергия).

Ответ от Котэц вещает[гуру]Да, это димер.Лампочка в режиме «разогрева» потребляет чуть-ли не больше, чем в режиме «горения».

Какой ещё димер тоже — не маловажно.

Ответ от Опросить[гуру]5000 ваттчас/24часа = 208 ватт средняя мощность утечки,208 ватт/220 вольт = 0,95 ампер средний ток утечки, если предположить, что нагрузка утечки в основном активная (лампы, нагреватели) — ток солидный — если бы это была утечка, через изоляцию — давно бы «шарахнуло» — т.

е проявилось в виде пробоя и «лишнее» отгорело.Предположение: наличие несанкционированного, или ошибочного (при постройке) подключения соседей.

В связи с этим вопросы: когда построен дом, когда обнаружили утечку? Подключение Может быть произведено и через отводы для розеток соседних квартир вашего этажа и через подключения потребителей верхних и нижних квартир под вашим полом и над вашим потолком.

Предложение: поставить ампер переменного тока в цепь питания квартиры после счетчика. При отключенных внутриквартирных потребителях тока быть не должно. С помощью амперметра можно прикинуть, пересчитав, правильность показания счетчика электроэнергии — тоже может врать — не святой

Ответ от Голосовать[гуру]В панельных домах с конца 60-х до конца 80-х линия розеток укладывалась под полом под уголком. Там же укладывалась линия люстр нижнего этажа. Не исключено, что ваш знакомый питает розетки верхней квартиры. В квартиру обычно идет две линии. По очереди включите фиксированную мощность на каждую линию, ( хотя бы лампу 100 Вт) и по оборотам диска и секундомеру рассчитайте мощность.

Проверьте самоход счетчика (счетчик под напряжением но без нагрузки должен совершить не более 1 оборота).
Ответ от Вровень[гуру]улетает много !..200ВТ в час!… найди амперметр и поставь на вводной провод от счетчика. а по счетчику не увидишь ничего …
Ответ от $$$LEAD$$$[гуру]Есть самый распространённый вариант утечки — через треснувшую изоляцию. Сначала нужно отсоединить всю!! ! нагрузку.

Посмотреть на счётчик, если не крутится диск, то утечка после выключателя света, если крутится, то отсоединять провода в коробке до момента остановки вращения. Если утечка после выключателя, то потребуется амперметр переменного тока и знание физики и математики в пределах средней школы.

Ответ от Александр Попов[гуру]Тэ-э-э-экс, посчитаем! Пятирожковая люстра ( пусть лампочки по 100 Вт) , горит в полнакала- примерно половина мощности- итого 250 Вт. Умножаем 250 Вт на 10 часов- получаем 2,5 киловатта в день. Прибавим сюда холодильник- еще пара-тройка киловатт за день накапает. 4 часа компа вечером по 200 Вт- еще 0,8 Квт.

Не ищи утечку, разберись с потребителями!
Ответ от *****[гуру]5 кВт, это не утечка, это проблема. Если все отключить, а счетчик крутится, однозначно — кто-то, где-то че-то подключил. Проблема решаема либо самостоятельно ( с соседями) , либо с офиц. электриком.

Может недавно рядом делали ремонт (слышно было) ? :))
Ответ от Александр Митюшев[гуру]проверь нет ли «пиратского» подключения по линии после счётчика = более подробно о поиске утечек в офисах компании «энергосбыт» = там могут и помочь с причиной утечки
Ответ от Виктор Рогожников[гуру]Выключи все у себя и проверь есть ли утечка.

Устройство и как работает УЗО: 4 Характеристики

Принцип работы УЗО можно посмотреть на соответствующей иллюстрации В настоящее время, все больше владельцев жилья в качестве защиты для человека и безопасной работы электрооборудования, устанавливают в электрическую схему квартиры или дома, дифференциальные автоматы и УЗО. Но не все, осведомлены о принципе работы данных устройств, поэтому при различных неисправностях не понимают, как их устранить.

Для обеспечения безопасной работы электрооборудования и защиты человека от электричества, в современные электросхемы, встраивают устройства защитного отключения УЗО.

Основные элементы конструкции УЗО:

Корпус из пластика;
Элементы крепления на DIN – рейку;
Реле электромагнитное;
Трансформатор;
Расцепитель.

Работа устройства защитного отключения, основана на сравнении входящих и выходящих токов на линии с подключенным электрооборудованием.

Обратите внимание! При условии, что данные токи равны, устройство не срабатывает.

Как только, УЗО обнаруживает утечку тока в доме или квартире, оно незамедлительно отключается, тем самым отключает подачу электропитания на данную линию.

Датчиком тока, является трансформатор, который конструктивно представляет собой тороидальный сердечник. Ток срабатывания устройства, выставляется посредством электромагнитного реле с высокими показателями чувствительности.

Стоит отметить, что данное устройство можно проверять на работоспособность при помощи специальной кнопки (тест). При нажатии на кнопку, искусственно создается дисбаланс токов, вследствие чего срабатывает отключающий механизм.

При работе с УЗО следует соблюдать правила техники безопасности

При нормальном состоянии проводки и корректной работе оборудования, электрический ток протекает встречно – параллельно, при этом на вторичной обмотке катушки трансформатора, создаются два магнитных потока, с равными величинами.

Почему выбивает (срабатывает) УЗО: причины

Причин, по которым срабатывает УЗО после подачи нагрузки, может быть огромное количество. Поэтому перед работами по их устранению, следует ознакомиться с самыми часто встречающимися.

Неисправности, вызывающие срабатывания:

Изоляция проводов;
Электрооборудование;
Неправильное подключение устройства;
Замкнуты ноль и земля;
Неисправно УЗО.

Изоляция токопроводящих проводников, может быть нарушена двумя способами. Если проводка в электрической схеме старая, то возможно изоляция могла выйти из строя. Другой причиной может быть механическое повреждение изоляционного покрытия. Например, забитый гвоздь или вкрученный саморез.

Обратите внимание! Перед проведением ремонтных работ в квартире связанных со сверлением стен, необходимо узнать, как проложены проводники.

Отключать устройство, могут и неисправности токоведущих элементов электрооборудования. Это может быть неисправный провод, посредством которого подается электричество к устройству, обмотка двигателя, которая пробита. ТЭН, который является токопроводящим элементом водонагревателя. В некоторых случаях, следует проверить и розетку, в которую включается устройство.

Неисправностями самого УЗО могут быть следующие причины. Залипание кнопки тест, при котором в устройстве, постоянно создается дисбаланс токов на катушке трансформатора. Это может быть и неисправный механизм расцепителя, который постоянно срабатывает при включении.

На работу устройства, могут влиять и внешние факторы, такие как погодные условия. Например, если распределительный щит находится на улице, повышенная влажность может нарушать работу УЗО.

Как найти утечку тока в электропроводке в доме

Если УЗО или дифавтомат, начал отключаться в процессе работы, следует незамедлительно произвести поиск утечки тока. Тем самым вы убережете себя от ненужных финансовых затрат и во многих случаях сможете устранить неполадку самостоятельно.

Что может служить источником утечки:

Проводка;
Электрооборудование.

Утечка тока, может проявляться различными способами, самым распространенным, является наличие напряжения с минимальными показателями на батареях отопления, и на металлических частях санузла.

При возникновении тока утечки, не следует исключать всевозможные причины, и осуществить проверку всех элементов электрической цепи в доме или квартире.

В первую очередь, необходимо проверить состояние проводников проложенных в стенах. Так как любое прикосновение к влажной поверхности стены, может привести к удару током. Для этого, можно использовать обычный радиоприемник, который способен работать на средних и длинных волнах.

Данные приемник, настраивают на частоту, на которой нет вещания. После чего, подают напряжение в сеть и проходят с включенным приемником по всем местам, где проложен кабель. При обнаружении утечки, устройство начнет характерно фонить.

Найти утечку тока в электропроводке дома можно с помощью специального технического приспособления

Если проводники в порядке, следует проверить электрооборудование на предмет утечки. Это можно произвести при помощи обычной индикаторной отвертки. Даже при малейшей утечке, на отвертке при прикосновении к металлической поверхности устройства, появится слабая индикация.

Проверку можно осуществить и при помощи мультиметра. Для этого, измерительное устройство, выставляют на измерение сопротивления (20 мОм). После этого, одним из щупов, прикасаются к корпусу устройства, другим к контакту на вилке. Значение на дисплее, если устройство работает исправно, должно стремиться к бесконечности.

Почему стиральная машина выбивает УЗО: устранение неисправностей

Стоит отметить, что если стиральная машина совершенно новая, то практически во всех случаях, неисправность устройства можно исключать. В данном случае следует обратить внимание на состояние проводников.

Способы проверки:

Правильность подключения машины к УЗО;
Исправность устройства защиты;
Проверка стиральной машины.

Во многих случаях, фактором способствующим отключению УЗО, является неправильное подключение стиральной машины к устройству. Зачастую, фазный проводник, проходит (правильно), через УЗО, но нулевой провод к стиральной машине, подключается от нулевой шины.

При таком подключении, токи на данных проводниках, будут с разными потенциалами, что будет восприниматься устройством, как утечку.

Для проверки исправности защитного устройства, необходимо проделать следующее. От выходящих контактных клемм, отсоединяются все проводники. На устройство подается напряжение и производится нажатие на кнопку «тест». В данном случае, сработать устройство может только при нажатии на кнопку.

Проверку стиральной машины, необходимо производить индикаторной отверткой или мультиметром. Стоит отметить, что необходимо обратить внимание на то, когда происходит срабатывание УЗО. Если устройство отключается при остановке двигателя или работе сливного насоса, данные элементы электрической схемы машины подлежат замене.

Как работает УЗО (видео)

Используя данную информацию, вы легко сможете не только самостоятельно определить причину, по которой происходит утечка тока, ни и в большинстве случае, устранить неисправность, не привлекая специалиста в области электрики.

Утечка тока — как найти самостоятельно

С утечкой тока довольно часто сталкиваются профессиональные электрики во время обследования электропроводки, особенно старой, электроприборов ненадлежащего качества и другого электрооборудования.

Проблема тока утечки также довольно часто встречается и при эксплуатации автомобилей и обуславливает быструю разрядку аккумуляторной батареи.

В этой статье будут рассматриваться действия по выявлению утечек электричества относительно домашней сети 220В, но принципиальных различий между ней и автомобильной электросетью нет.

Причины возникновения утечки тока довольно банальны, со временем изнашивается защитная изоляция провода, меняются её характеристики. При неправильной эксплуатации проводки на изоляции провода появляются заломы, трещины, потёртости. задача изоляции проводки и токопроводящих элементов — защищать человека от поражения электрическим током и предотвратить утечку электричества.

Даже новые электроприборы и проводка имеют небольшие утечки тока. Практически любая изоляция не идеальна, особенно это касается дешевого кабеля низкой ценовой категории.

На дешевой электропроводке, как правило, с завода есть микротрещины, она менее устойчива к температурным и перепадам влажности, часто встречаются мелкие дефекты толщины.

Неправильная эксплуатация, перегрев провода при нагрузках превышающих расчетные — всё это выводит изоляцию из строя и приводит к утечкам тока.

Утечку тока можно определить по следующим характерным признакам – прикосновение к корпусу электроприбора, стене, трубопроводу вызывает легкое покалывание в кончиках пальцев. Но будьте осторожны — величина истекания не превышающая величину в 10 мА считается безопасной, но ток утечки более 30 мА смертельно опасен.

Если у вас возникло подозрение на утечку тока, необходимо сразу обесточить помещение и вызвать профессионалов. Автомобиль со значительными утечками также эксплуатировать небезопасно. Вторым признаком утечек тока является непропорционально использованию повышенный расход и как следствие большие счета за электроэнергию или разрядка аккумулятора в автомобиле.

Какими приборами можно зафиксировать утечку электричества?

Специалисты электролаборатории используют профессиональный прибор для измерения сопротивления изоляции — мегаомметр. Такие приборы стоят довольно дорого, в быту не используются.

У многих дома или в гараже, можно встретить бытовой мультиметр и индикаторную отвёртку, ими и можно самостоятельно приблизительно обнаружить место утечки тока или электроприбор с дефектной изоляцией.

Что бы с помощью «бытового мультиметра» проверить сопротивление изоляции электроприбора, необходимо обязательно полностью отключить проверяемый прибор от электросети. На мультиметре перевести регулятор в положение 20 МОм.

Одним щупом прикоснуться к штырю вилки, вторым металлической части электроприбора, лучше последовательно в нескольких местах.

Если на дисплее отображается цифра «1», то тока утечки нет, изоляция исправна, показатели на экране ниже единицы свидетельствуют о токах утечки и чем ниже показатель, тем больше ток утечки.

Если у вас нет мультиметра, то обнаружить утечку можно обычной, даже самой дешевой индикаторной отвёрткой. Современные индикаторы чувствительны даже к небольшим токам. Алгоритм действий еще проще, необходимо включить прибор в сеть и коснуться жалом отвертки до металлических частей прибора, трубопровода или стен в нескольких местах. Лучше предварительно затенить помещение, если ток утечки присутствует, индикатор засветится с разной степенью интенсивности.

Как отыскать место утечки в электропроводке или кабеле

Найти дефект изоляции в скрытой проводке без специального оборудования невозможно. В этом случае необходимо вызывать специалисты электротехнической лаборатории. В открытой можно визуально внимательно осмотреть провод на предмет повреждений изоляции, особенно в местах соприкосновения кабеля со стенами, стояками, металлическими деталями.

Средства защиты человека от токов утечки

Для защиты от утечек тока в распределительном щитке устанавливаются УЗО или АВДТ (дифавтомат). В случае возникновения, даже небольшого, но опасного для человека тока утечки, УЗО или АВДТ моментально отключат подачу электричества.

Правильная работа активного защитного электрооборудования гарантированно только при наличие рабочего заземления. Еще очень важно выбрать качественную автоматику и протестировать её. Все это могут выполнить специалисты наше электроизмерительной лаборатории.

Не экономьте на своей безопасности!

24.04.2019

Как проверить утечку тока мультиметром

Под рассматриваемым понятием имеется в виду протекание тока по нежелательному пути от фазы в землю. Различные условия могут быть причиной подобного процесса. Но для любой ситуации есть выход, если правильно применять правила, как проверить утечку тока мультиметром и принять меры по защите.

В чем опасность подобного явления

Некоторые потери тока происходят даже в случае полной исправности изоляции. При этом ничтожные значения утечки практически не отражаются на работе оборудования и не опасны для человека. А вот серьезные проблемы возникают при частичном или полном разрушении изоляционного слоя.

Любое соприкасание с корпусом устройства при потере изоляционного сопротивления, включая касание простой розетки и штепсельной вилки, трубы отопления или водопровода, даже к стене или перегородке в доме чревато прохождением через тело токов утечки в землю. Нередки случаи тяжелых травм и летального исхода в результате таких инцидентов.

Признаки утечки

Характерная особенность пониженного сопротивления электрооборудования – прикосновение к поверхностям стен и перегородок, к какому-либо прибору или магистралям подачи воды, газа и тепла вызывает ощущение воздействия электричеством. При этом не имеет значения сила удара – это может быть и микроскопическое пощипывание, и значительное потряхивание.

Один из наиболее частых признаков – в ванной, постоянно или периодически, бьет током.

Что представляет собой мультиметр

Для начала ознакомимся с передней панелью мультиметра цифрового типа. На ней имеются такие обозначения:

отметка обозначения выключения – OFF;
знак переменного напряжения – ACV;
постоянное напряжение – DCV;
значок постоянного тока – DCA;
номинальное сопротивление – Q.

Более подробно все эти элементы видны на снимке ниже:

Следует уделить внимание трем разъемам, предназначенным для присоединения щупов. Для правильной работы прибора очень важно не напутать соединение этих элементов с тестером. Маркировкой СОМ обозначен выход для провода черного цвета.

Предназначенный для нескольких видов измерений красный соединяется через «МΩmA». Но это только при тестировании тока до 200 мА. При более высоких параметрах используется разъем «10 ADC».

Соблюдайте установленный порядок, чтобы избежать перегорания плавкого предохранителя.

В устаревших модификациях использовалась аналоговая или стрелочная конструкция. Сейчас такие образцы практически исчезли из-за слишком значительной погрешности в измерениях и неудобному формату работы с табло.

Для тех, кто все-таки сохранил подобный раритет, рекомендуем посмотреть видео:

Измерение тока мультиметром и других параметров в сети цифровыми современными тестерами гораздо удобнее и точнее. Разберемся в последовательности действий для выявления причин утечки.

Замеры напряжения

Для сети с переменным напряжением стрелка переключателя устанавливается на ACV. К разъемам СОМ и «VΩmA» подсоединяются щупы. Если вы не уверены в примерном диапазоне тестируемого напряжения, выбирайте максимальное значение.

При появлении на дисплее значения меньше установленного переключатель переводится на более низкую по вольтности ступень. Методом подбора довольно быстро можно определиться с приблизительной величиной искомого значения. Для сети с постоянным напряжением такой процесс выполняется аналогичным образом.

Чаще всего во втором варианте выбирается отметка 20 В. Примером могут быть ремонтные работы электрообрудования автомобиля.

Важно! Щупальца подключаются к цепи только параллельно.

Можно с уверенностью утверждать, что каких-то больших затруднений такое мероприятие не вызывает. Необходимо всего лишь придерживаться основных мер безопасности – исключить прикосновение к оголенным участкам щупов руками.

Тестирование силы тока

Для начала определяемся с тем, какой ток протекает в цепи – переменный или постоянный. Выбор гнезда для черного щупа, из вариантов «10 А» либо «VΩmA», делается после уточнения приблизительных параметров в Амперах.

Процедура во многом идентична вышерассмотренной. Если после подсоединения к разъему с максимальным токовым значением табло покажет значительно меньшую величину, помещаем штекер в другом гнезде.

При повторном высвечивание меньших параметров останавливаемся на диапазоне с меньшей амперностью.

Важно помнить, что подсоединение прибора в цепи в этом случае также выполняется исключительно параллельно.

Измерение сопротивления

Самая большая гарантия по обеспечению сохранности прибора гарантирована при его применении для тестирования характеристик сопротивления в конкретной цепи.

Установка переключателя допускается на всех диапазонах «Ω», а затем подбирается вариант для получения максимально точных измерений. Не забывайте перед началом непосредственного замера сопротивления обесточить цепь.

Эту процедуру обязательно произвести даже в случае с элементарной батарейкой. Несоблюдение такого правила – причина больших неточностей показаний.

Измерение данного параметра очень популярно при ремонте электробытовой техники.

Прозвонка

На передней панели располагаются и некоторые другие функции, помогающие профессионалам, но практически не употребляемые рядовыми потребителями. Но вот одна из них вполне может пригодиться домашнему электрику. Речь идет о прозвонке, используемой при часто встречающейся ситуации с обрывами нулевого провода. Потребуется всего одно простое действие – подсоединение в определенные две точки схемы щупов:

Питание необходимо предварительно отключить. Сделать это можно при помощи расположенного в распредщитке автоматического выключателя.

Просмотреть пошаговую видеоинструкцию пользования мультиметром можно по ссылке:
