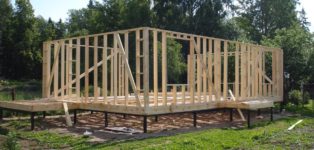

Какие сваи нужны для каркасного дома?

Фундамент для каркасного дома

Этот вопрос мучает ВСЕХ, кто хочет построить дом. Да и те, кто будут нанимать строителей для постройки своего дома, точно также ломают голову над выбором фундамента для каркасного дома. Конечно,ведь фундамент — это основа всего, немного ошибешься в расчетах и рискуешь большими суммами денег, временем, а в самом плохом случае и здоровьем.

Даже если вы решили нанимать бригаду для строительства дома, лучше всего подойти к этому вопросу во всеоружии. Читатели моего блога уже знают, как много шарлатанов развелось вокруг. Они могут уговорить вас на любой вариант, который выгоден именно им — или же его проще строить, или же они получат с этого откат.

Но мы постараемся им помешать.

О фундаментах в Интернете и книгах очень много информации. Тот, кто выберет конкретный фундамент, без труда найдет все необходимое (не забывайте про тот же форумхаус, там целая ветка про фундаменты). Но проблема, возникающая еще до сбора подробной информации о фундаменте, состоит в том, какой фундамент выбрать?
В принципе

о выборе фундамента

Каркасный дом — легкое здание, несравнимое по массе с брусовым домом и уж тем более с кирпичным или блоковым домами. Поэтому на фундаменте хочется сэкономить, но экономить нужно с умом, иначе потом его ремонт обойдется «в копеечку». С другой стороны, бездумно тратить 200-300 тысяч рублей на фундамент тоже не хочется, нужно подбирать разумный компромиссный вариант для каждого случая. Перезапас прочности здесь просто не нужен, это легкий, но надежный дом.

Давайте сначала рассмотрим все самые популярные варианты фундаментов под каркасный дом.

Ленточный фундамент

Самый часто выбираемый фундамент под каркасник — ленточный фундамент. Этот фундамент представляет из себя стену, которая идет по контурам будущих несущих стен дома.

Ленточный фундамент бывает двух типов:

А. Мелкозаглубленный (МЗЛФ)
В этом случае выкапывают траншею на 400-600 мм глубиной, закладывают и связывают арматуру рассчитанного под этот фундамент размера и заливают бетоном, поднимая «ленту» на высоту 200-400 мм над землей.

Б. Глубокозаглубленный (ГЗФЛ)
В этом случае выкапывают траншею глубиной ниже глубины промерзания в вашем районе. В Москве и близлежащих областях эта глубина около 1,6 метра. Глубину промерзания в вашей области лучше поискать в интернете, не верьте на слово родственникам и соседям. В остальном процесс аналогичен пункту А.

о ленточном фундаменте:

Плюсы ленточного фундамента:Бюджетность (У МЗФЛ)Надежность (У ГЗФЛ)Отработанная технология для большинства строителей

Готовый непродуваемый цоколь (в отличие от свайного)

Минусы ленточного фундамента:Необходимость кропотливо делать опалубку для фундаментаБолее сложная реализация на участках с уклономСложно делать в одиночкуЖелательна возможность для подъезда тяжелой техники («миксер»).

Свайный фундамент

Свайный фундамент также один из самых популярных и подходящих фундаментов для каркасного дома. Общая схема проста — мы бурим ямы глубиной ниже глубины замерзания. Свайные фундаменты обычно делают ростверком.

Ростверк — это невысокая «лента» (или деревянный брус) высотой 200-300 мм и толщиной 200-400 мм, которая стоит сверху свай и как бы висит «в воздухе». Ростверк нужен для того, чтобы связать все сваи в единое целое. Ростверк бывает бетонным или деревянным. Первый крепче, второй легче и быстрее делать своими руками. Много материалов по свайным фундаментам лежит здесь.

Лично я остановился на деревянном ростверке, так как его легче было сделать с минимальной помощью со стороны, к тому же, на моем участке нет возможности для размещения миксера.

Свайные фундаменты строят из разных материалов:

Буронабивной «ТИСЭ»

В данном типе фундамент в пробуренные буром на глубину ниже глубины промерзания ямы выбранного диаметра (обычно 200-350 мм) заливается бетон (на высоту от земли обычно 300-1000мм, в зависимости от уклона и желания поднять дом). ТИСЭ же называется насадка на бур, которая делает внизу сваи «уширение», т.е. расширяет сваю и делает для нее широкое основание, которое не даст силам пучения выплюнуть сваи из грунта.

Мой опыт построения свайного фундамента ТИСЭ здесь

Винтовые сваи

Сваи в данном случае делаются из металла. Их закручивают в землю вручную или с помощью спец.машины, как саморезы в дерево. Ростверк обычно применяется также из металла (швеллер).

Плюсы свайного фундамента:Дешевизна (с винтовыми сваями — спорно)Относительная простота самостоятельной реализацииМожно делать без помощниковПодходит для любых грунтов

Идеальный вариант при имеющемся уклоне участка

Минусы свайного фундамента:Более холодный пол (пока не закрыт цоколь)Отсутствие подвала в доме с таким фундаментом (99%)Траты на утепление или закрытие высокого цоколя или терпеть «куриные ножки»

При неправильной реализации — дом часто шатает, т.к. грунт «пучит» столбики.

Плитный фундамент на примере УШП

В последние годы все популярнее заливать под каркасный дом Утепленную шведскую плиту (УШП). УШП — это бетонная плита, заливаемая с арматурой и трубами теплого пола поверх специального жесткого пенопласта (200мм) и песочной утрамбованной подсыпки.

Плюсы плитного фундамента:Монолитный полТеплый полНе нужно возиться с деревом (хотя лично я люблю, для меня это скорее минус)Фундамент 3 в 1 (и фундамент, и пол, и отопление)
Минусы плитного фундамента:Высокая цена (от 1500 до 5000 за кв.

м)Сложная технология для самозастройщикаНемногие строители умеют правильно «готовить» УШПЗатратно и сложно реализуемо на участках с уклоном

Обязательно нужен подъезд для «Миксера»

Кому стало интересно, прочитать про нее можно здесь. Сюжет об УШП:

Еще есть интересный фундамент — УФП (утепленная финская плита). УФП — по сути ленточный фундамент, внутри которого на полах по грунту потом заливают бетонную плиту как и в УШП. Плюсы и минусы примерно как и у УШП.

Столбчатый фундамент

Столбчатый фундамент — это столбики, которые поставлены сверху на грунт или заглублены в него наподобие ленточного фундамента. По сути — смесь МЗЛФ и столбчатого фундамента. Подробнее о столбчатом фундаменте читайте здесь (с фотографиями)

Выглядит это обычно так:

Сверху часто ставится деревянный ростверк.

Плюсы:Очень дешевый фундаментОчень легкий в исполнении

Можно делать без помощников

Минусы:
Ненадежный, исполняется только на хороших грунтах (иначе домик может развалиться).

Ну вот, это примерная картина на рынке фундаментов для каркасного дома. Выбирайте на свой вкус и цвет (а лучше под свой грунт и дом).

Сваи под каркасный дом: особенности монтажа

Строительство домов на сваях выполняется для сокращения затрат и труда. Дом на сваях имеет небольшой вес, очень практичен и популярен.

Винтовые стержни удобнее прикручивать своими руками, так как данный процесс требует точного и ровного уровня без каких-либо отклонений.

Этот метод установки фундамента очень удобен в тех случаях, когда доступ тяжелой техники ограничен из-за маленькой площади участка или по некоторым причинам, касающимся окружающего пространства.

Каркасный дом на винтовых сваях

Закручивание свай производится непосредственно в утрамбованный грунт, поэтому выкручивать их крайне не рекомендуется! В противном случае, грунт будет повреждён и повторное завинчивание станет невозможным.

Не так давно стали выпускаться сваи, очень похожие на огромные саморезы, они имеют диаметр до 5 метров, а их лопасти очень схожи с корабельными. Они устроены так же, как и болты по своему внешнему виду: у них есть оголовки, наконечник и, как было сказано ранее, — лопасти.

Схема различных видов свайного фундамента

Такие изделия имеют вырезанные проймы наверху основания, чтобы в дальнейшем обвязка происходила легче и быстрее. Внутри они полые и заливаются бетоном в процессе работ, который потом утрамбовывается.

В целом, каркасный дом на винтовых сваях строится по двум технологиям:

Существенно методики мало отличаются друг от друга и имеют общую систему этапов возведения. Каркасные дома могут быть построены из дерева и из металлического каркаса. Металлические каркасы дороже деревянных, стоят примерно на 30% больше.

Выкручивать сваи обратно крайне не рекомендуется, так как грунт под них специально утрамбовывается.

Конечно, как и у любого вида строительства, первый шаг — это фундамент под каркасный дом, его укладка. Приступая к постройке и возведению фундамента, обязательно почитайте отзывы о его износостойкости, свойствах и характеристиках. Прежде чем производить расчёт и измерения участка, рассмотрим важные аспекты строительства.

Схема монтажа свайного фундамента

Конструкция винтовых свай, их плюсы и минусы

Плюсы винтовых полых стержней состоят в том, что они существенно снижают общую стоимость укладки фундамента. Фундамент под каркасный дом с конструкцией из свай приблизительно на 30% дешевле, чем ленточный или столбчатый фундамент.

Такой фундамент можно построить за 2 дня, тогда как на обычную закладку фундамента уходит около недели. При этом нет необходимости ждать, когда высохнет бетон, а укладку стен производить сразу же после обвязки. К тому же, отсутствие земляных работ положительно сказывается и на качестве фундамента.

Особенности конструкции винтовой сваи фундамента

Он очень устойчив, благодаря тому, что почва спрессовывается под давлением и служит отличным основанием и защитой от морозов. Многочисленные отзывы людей о каркасных домах положительны, они свидетельствуют о том, что построенные ими дома очень удобны, функциональны, легко удерживают тепло.

Минусы винтовых изделий заключаются в невозможности строить фундамент под каркасный дом на скалистых и каменных местностях. Строительные металлические сваи под дом из каркаса обычно подвергается коррозии, полы требуют тщательного утепления.

Виды винтовых свай для различного грунта

В дополнение к этому, строительство подвала может вызвать трудности. Негативные отзывы о свайном фундаменте также имеют место: чаще всего они касаются недолговечности конструкций, их стоимости и эксплуатации.

Как производятся работы по устройству фундамента на винтовых сваях?

Работы по устройству фундамента проводятся в несколько шагов:

Каркасный дом на свайном фундаменте будет наиболее устойчив

• Шаг 1. В начале работ по укладке винтового фундамента производят расчёт нагрузки дома на фундамент, учитывая его вес. Помимо этого, учитывают будущие снеговые и ветровые нагрузки на дом;
• Шаг 2. Проект дома разрабатывается по результатам геологических данных, таких как: свойства почвы, уровень её промерзания и прохождения грунтовых вод. Исследуя рельеф местности, обозначают и строят схему будущей закладки фундамента;
• Шаг 3. В размеченных по схеме местах роют специальные проямки, которые в дальнейшем будут прокручиваться полостями;
• Шаг 4. Сваи устанавливают по углам и местам стыка внешних и внутренних стен. Привинчивают сваи. Для этого придерживают оголовки магнитными приспособлениями и с помощью горизонтально установленных металлических стержней с двух сторон прокручивают сваю не ниже глубины промерзания почвы, но не пересекая твердый слой грунта;
• Шаг 5. После ввинчивания оголовки срезаются, то есть спиливаются. Отзывы оголовков нужны для заполнения бетоном полого пространства. После того как бетон залит, его тщательно утрамбовывают и сушат. Такие действия приводят к дополнительной защите свай от коррозии и повреждения. Оголовки снова привариваются на своё место и покрываются слоем антикоррозийного покрытия. Также, поверхность сваи обрабатывается краской или другими защитными оболочками, чтобы предотвратить окисление и разрушение металла от воздействия окружающей среды;
• Шаг 6. После всех манипуляций приступают к подготовке бруса: просушивают, пропитывают его составом с антисептическими свойствами и снова тщательно просушивают. Таким раствором может быть олифа, лак, краска;
• Шаг 7. Далее устраивают ростверк — подготовленные балки из дерева или металла крепятся на основания свай болтами. Между балками и стержнями застилаются 2 слоя рубероида.

Сваи под фундамент устанавливают по углам и в местах стыка будущих стен дома.

Технология строительства свайного фундамента методом обвязки

Пожалуй, ростверк во всей технологии устройства свайного фундамента является самым сложным. Обвязка свай брусом влияет на устойчивость дома, на его такие качества, как долговечность. Обвязка должна быть надёжной и прочной основой будущего дома.

Обычно свайный фундамент обвязывается швеллером или брусом

Она также подразделяется на три вида:

• Обвязка с помощью хомутов;
• Обвязка с посадкой на резьбу;
• Обвязка со сваркой.

Наиболее надёжная обвязка из всех вышеперечисленных, как гласят отзывы многих профессионалов, — обвязка при помощи сварки. Логично, что этот тип производится при установке металлического бруса. Первый и второй тип служат для крепления деревянных свай.

Обвязка с хомутами также может быть использована для крепления металла. Многие специалисты советуют даже использовать совместно первые два метода обвязки для того, чтобы брус крепче и надёжней служил основанием дому. Как уже говорилось ранее, посадка на резьбу делается так: под брус кладут два слоя рубероида, предварительно смазанный, скажем, олифой.

Затем накладывается брус, закрепляется саморезами по бокам и шпильками снизу. После того как брус установлен — его подбивают молотком. Для дополнительного укрепления также используются металлические уголки по бокам свай.

Схема обвязки свайного фундамента по типу «Ёлочка»

В случаях, когда обвязка крепится за хомуты, то брус накладывается прямоугольной формы по всему периметру фундамента. На брус накладываются другие бруски вплотную друг к другу и скрепляются между собой. Таким образом они преобразуются в форму, напоминающую букву П.

Эта форма и называется хомутом. После окончания проверьте каждый брус, надёжно ли он укреплен. Обвязка с помощью сварки происходит гораздо проще — металлические брусья крепко привариваются к основанию стержня в местах их стыковки.

В любом случае, крепление и обвязка свай требует внимательности и точности. Высота каждого бруса должна соответствовать высоте другого. Крепление бруса производится точно по центру, особенно в случаях с саморезом. Таким образом удастся избежать трещин в древесине и повысить срок её эксплуатации.

Также ширина бруса должна быть в два раза больше ширины сваи. В этом случае он будет хорошо и качественно закреплен. Важно присмотреться и к качеству поверхности бруса — любой его дефект и неровность нужно будет исправлять.

Поэтому не торопитесь поскорее выполнить обвязку, а неспешно и внимательно выполняйте работу по всем правилам. Приобретите качественный брус, не жалейте на него средств, так как именно его качество затем повлияет на всю построенную вами конструкцию.

Схема посадки свайного фундамента на резьбу

Существует и другая методика обвязки — крепление бруса при помощи выпиливания и состыковки их между собой. Это самый лёгкий вариант обвязки, единственное требование — ровные и абсолютно одинаковые между собой бруски. Они просто накладываются друг на друга, при помощи встраивания распилов.

Важно учесть, что такая кладка выполняется под прямым углом, следовательно, здесь обязательно нужно использовать строительный уровень для тщательного измерения каждого бруса. Брус накладывается таким образом, чтобы один из них находился сверху, а другой снизу.

Ширина используемого бруса всегда должна быть ровно в 2 раза больше ширины самой сваи.

То пространство, которое остаётся пустым, заполняют джутом. В некоторых случаях первый венец накладывается прямо на фундамент, и тогда он служит в качестве нижней обвязки, если лаги были вырублены на несколько уровней ниже.

Расчёт стоимости свайного фундамента

Для того чтобы произвести расчёт стоимости фундамента, возьмем проект здания площадью 10 на 15 метров. Скажем, закрутка свай будет производиться у такого дома с шагом в 2,5 метра. В этом случае нам понадобится 20 свай при стандартном диаметре 10,8 см.

Таблица расчёта стоимости свайного фундамента

Теперь выполним расчёт его несущей способности. При квадратной площади в 150 кв. м и удельном весе в 350 кг/м., он будет весить 52500 кг, то есть 52,5 тонны. Учитывая количество свай, расчёт несущей способности выполним приблизительный, так как, учитывая отзывы, сваи выдерживают около 5 тонн нагрузки на каждую. Тогда 20х5=100 тонн — это максимальная нагрузка веса нашего строения на фундамент.

Таким образом, исходя из рыночных цен на сваи, а сегодня они стоят около 1700 рублей, нам понадобится 34 тысячи рублей. Помимо этого, приобретем оголовки по 220 рублей. Итог — 34000+(220х20)=38400 рублей. Также, расчёт необходимо производить для дополнительных материалов, например: рубероида, антисептика, бетона.

Их расчёт не так сложен, а решение, какую компанию лучше выбрать, принимать вам. Если сравнить среднюю стоимость ленточного, столбчатого и свайного фундамента, то их цена заметно различается.

Таблица несущей способности винтовых свай

Расчёт за ленточный фундамент дома 10 на 15 метров приблизительно составит 120 тысяч рублей, исходя из того, что кубический метр бетона стоит 2000 рублей. Выводы делайте сами. Обязательно просмотрите отзывы, советы и дополнительные рекомендации, которые помогут вам в качественном исполнении работ.

На сегодняшний день отзывы имеют огромное значение, особенно отзывы знакомых и родных, имеющих такое жилье или дачу. Вероятно, они уже сталкивались со всеми преимуществами и недостатками таких строений, они поделятся опытом постройки, возможно, посоветуют наиболее востребованных специалистов для строительства и помогут самостоятельно выполнить расчёт фундамента для вашего будущего дома.

Можете посмотреть короткое видео о том, как происходит вкручивание винтовых свай в землю при строительстве каркасного дома.

Фундамент каркасного дома на винтовых сваях

Каркасный дом на винтовых сваях

Задумываясь о строительстве дома, хочется в результате получить теплое и надежное строение. Совсем недавно теплый дом можно было построить только из кирпича или бетона. Сегодня популярность завоевывают постройки на основе деревянного каркаса.

Каркасные дома взяли свое название от основы строения – деревянного каркаса, который снаружи и внутри обшивается специальными материалами. Для внешней обшивки используют фанеру, плиты OSB, вагонку и аналоги этих материалов. Внутри стены заполняют утеплителем. Это может быть стекловата, минвата, пенопласт или пенополистирол.

Каркасные дома могут возводиться с применением двух технологий:

Виды каркасных домов

• Каркасно-панельное строительство подразумевает собственноручное исполнение всех этапов, включая обработку материала и утепление. Такая технология более трудоемкая, но считается малозатратной.
• Каркасно-щитовые дома собираются из специальных щитов, в которых предварительно заложено утепление. Такие постройки возводятся быстро, с наименьшими трудовыми затратами, но требуют больших материальных вложений.

Но, как и любому строению, каркасному дому требуется надежное добротное основание. Среди огромного количества вариантов популярностью при строительстве каркасных домов пользуются винтовые сваи.

к оглавлению ↑

Критерии выбора винтовых свай для каркасного дома

Основное значение при выборе винтовых свай имеет их диаметр. Чтобы сделать правильный выбор, необходимо знать два основных момента:

• Для чего предназначено будущее строение.
• Какую нагрузку конструкция будет оказывать на основание.

Как выбрать винтовые сваи?

В связи с этим можно выделить несколько видов свай:

• Изделия диаметром 57 мм используются только для изготовления легких ограждений.
• На винтовых сваях диаметром 76 мм можно возводить легкие сооружения бытового и хозяйственного назначения. Такие сваи способны выдерживать нагрузку около 3 тонн.
• Сваи, имеющие диаметр 89 мм, подходят для более тяжелых построек с весом от 3 до 5 тонн. Сюда можно отнести каркасные строения малой этажности и пристройки к ним.
• Самые крепкие сваи имеют диаметр 108 мм, их несущая возможность достигает 5-7 тонн. Они отлично выдерживают многоэтажные постройки каркасного типа или каменные и деревянные дома.

Выбирая винтовые сваи под каркасное строение, следует обратить внимание на наконечник изделия. Винтовые сваи могут быть изготовлены двух видов:

• Сваи со сварным наконечником. У таких изделий на остром наконечнике наварены металлические лопасти толщиной 3-5 миллиметров. Использование плазменной резки и электросварки позволяет получить высококачественные сварные швы. Для увеличения антикоррозийных свойств изделия подвергаются обработке методом горячей или холодной оцинковки.
• Сваи с литым наконечником. Для их изготовления используется сталь высокого качества. Наконечник производится методом точного литья с последующей термообработкой для повышения прочности. Чаще всего литые наконечники покрывают эпоксидной смолой или прочной эмалью. Это позволяет эксплуатировать сваи на протяжении 100 лет.

Сваи со сварным наконечником в отличие от литых изделий стоят намного дешевле. Однако по прочности литые конструкции превосходят изделия со сварным швом. При строительстве каркасных домов можно использовать оба варианта. Стоит лишь учесть, что литая конструкция может выдержать большую нагрузку, чем сварная.

к оглавлению ↑

Расчет количества винтовых свай с помощью калькулятора

Калькулятор свай

Кол-во свай:
Диаметр сваи:
Длина сваи:

Если вам необходимо рассчитать количество винтовых свай, которые потребуются для строительства фундамента на вашем объекте, вы можете сделать это, не выходя из дома. Вам нужно только знать первичные параметры. Необходимо подсчитать количество углов и стыки внешних стен с несущими перегородками. В указанных местах и должны располагаться сваи, они должны идти по периметру с шагом не более трех метров. Если вы планируете установить камин, то, в зависимости от его веса, вам необходимо установить под него от одной до четырех свай. Воспользуйтесь онлайн-калькулятором расчета количества свай на нашем сайте. Помимо необходимого количества, вы сможете узнать также их предварительный диаметр и длину. Расчет свайного поля онлайн достаточно прост, Вам требуется только внести данные в соответствующие поля:

1. Укажите длину сторон вашего строения.
2. Укажите тип строения – беседка, баня, дом, гараж, бытовое сооружение и т.д.
3. Укажите при необходимости кол-во этажей. Примечание:дом с мансардой будет считаться 1,5-этажным строением.
4. Выберите строительный материал вашего сооружения.
5. Укажите тип грунта на участке.
6. Укажите количество углов планируемого дома.
7. Укажите высоту цокольного этажа из предложенных вариантов.
8. Отметьте, собираете ли вы устанавливать камин/печку.
9. Нажмите на кнопку «Рассчитать».

Конечно, данный расчет является предварительным, он послужит ориентиром при планировании бюджета и дальнейшего заказа.

к оглавлению ↑

Устройство винтового основания под каркасный дом

Основание из винтовых свай можно возвести своими руками без привлечения техники. Все работы выполняют два-три человека в несколько этапов:

Винтовое основание под каркасный дом

1. Чтобы возвести надежное основание под каркасный дом, необходимо составить проект фундамента. На этом этапе рассчитывается необходимое количество свай, подбирается диаметр изделий и их конструкция. Также определяется расстояние между сваями.
2. Затем проводят исследование грунта, чтобы определить его состав и глубину промерзания. Для получения более точных результатов проводится пробное вкручивание.
3. Теперь необходимо подготовить участок. Основное преимущество винтовых свай – возможность использования в любое время года. Поэтому в летнее время участок освобождают от лишней растительности, а в зимний период – счищают снежный слой и обломанные ветки. Кроме этого, отмечают места возможного прохождения трубопроводов и подземного кабеля.
4. Согласно проекту в местах расположения свай на подготовленном участке расставляют деревянные колышки. Расстояние между ними определяется в зависимости от веса будущей конструкции. Идеальным считается установка свай на расстоянии 2-2,5 метра. Вместо колышков можно использовать сами сваи, завинчивая их на небольшую глубину.
5. Перед завинчиванием свай в местах их установки делают углубления до 30 см. В образовавшиеся ямки устанавливают сваю. Для удобства на каждом изделии имеется технологическое отверстие, куда вставляют обрезок трубы или лом. Они послужат своеобразным рычагом для ввинчивания сваи. Лучше использовать квадратную трубу, она меньше подвержена деформации. При вкручивании сваи в грунт важно контролировать вертикальное положение свай, а также их высоту. Контроль необходимо вести с самого начала, так как в дальнейшем выравнивание становится невозможным. Для проверки вертикали пользуются строительным уровнем.
6. Во время завинчивания свай необходимо правильно выбрать величину заглубления. Все зависит от уровня промерзания грунта. Наконечник сваи должен располагаться ниже этой точки на 30 см. Лучше всего погружать сваи до плотных слоев грунта. Определить это можно по более трудному завинчиванию сваи.
7. После завинчивания всех свай основания под каркасный дом необходимо провести горизонтальное выравнивание, так как выдержать одинаковую высоту свай во время их вкручивания практически невозможно. Пользуясь горизонтальным уровнем, сваи обрезают до нужной высоты с помощью болгарки. Минимальная высота свай должна быть 50-60 см.
8. Теперь необходимо провести бетонирование свай. Это придает им прочность, а также препятствует возникновению коррозии металлических свай изнутри. Заливать бетонный раствор нужно тонкой струйкой, чтобы вытеснить максимальное количество воздуха из трубы. Параллельно можно добавлять раствор с антиморозными свойствами, что предотвратит порыв сваи.

к оглавлению ↑

Нижняя обвязка каркасного строения

Перед тем, как возводить каркасную конструкцию, необходимо провести обвязку. Обвязка или ростверк соединяет разрозненные сваи в единую систему, равномерно распределяя нагрузку на все основание.  Как и все этапы строительства, обвязку рекомендуется проводить с соблюдением определенной последовательности.

1. Перед началом обвязочных работ на каждую сваю приваривают металлические оголовки. При обвязке швеллером элементы крепят непосредственно к оголовкам. Для крепления обвязки из деревянного бруса на оголовки приваривают металлические фланцы. Они представляют собой перевернутую букву «П», в которой предварительно пропилены отверстия для крепежа. Ширина фланца равна ширине бруса для обвязки. После проведения сварочных работ места сварки обрабатывают антикоррозийным составом.
2. При строительстве каркасных домов чаще всего для обвязки используют деревянный брус. Перед использованием материал необходимо обработать антисептическим средством, защищающим от плесени и грибка, и антипиренами, которые снижают воспламеняемость дерева. Предварительно в каждом брусе выпиливают пазы для соединения. При этом возможно использование двух видов соединения: «в лапу» и «в полдерева». В первом случае с торцов бруса делают пропилы под произвольным углом на ширину, равную толщине бруса. Во втором варианте распил проводят вдоль бруса, ширина при этом также равна толщине бруса.
3. Для защиты деревянного бруса от воздействия влаги, скопление которой неизбежно на металлических элементах обвязки, можно использовать куски рубероида или полиэтиленовой пленки. Изоляция укладывается под брус в местах его контакта с металлом.
4. Начинают обвязку с углов, где проводят соединение первых смежных брусьев. Для выведения точного прямого угла пользуются обычным треугольником. Крепление бруса лучше всего проводить с помощью саморезов, а не гвоздей. Объясняется это тем, что при проведении ремонтных работ или при демонтаже саморез выкручивается из дерева легче, чем гвоздь. Между собой брусья скрепляют металлическими скобами или пластинами.
5. В некоторых случаях применяется метод двойной обвязки. Для этого укладывают один ряд из бруса сечением 20 см. для второго ряда нужен брус сечением 10*15 см. При этом второй ряд укладывают на узкую сторону.

Обвязку лучше выполнять из хвойных пород деревьев, в частности – из лиственницы. Материал из этого дерева имеет особенность становиться прочнее под воздействием влаги.

Использование винтовых свай для возведения основания под каркасный дом позволяет в несколько раз сократить расходы на строительство и дома, и фундамента. При этом дома, построенные по каркасной технологии на винтовых сваях, отличаются прочностью и надежностью.

    Винтовые сваи, Каркасный дом

Строим каркасный дом на свайном фундаменте

Построить каркасный дом на сваях проще, быстрее и дешевле, чем на ленточном или плитном фундаменте. Свайный фундамент готов к возведению стен практически сразу же. Не нужно ждать, когда застынет бетон и не придется демонтировать опалубку. Такое основание не дает усадку, не требует тщательного выравнивания стройплощадки и очистки участка от камней. С монтажом можно справиться своими руками, не привлекая сложную технику.

Преимущества строительства каркасного дома на сваях

Свайный фундамент обладает весовыми преимуществами перед другими:

• приемлемая стоимость монтажа;
• доступная цена;
• отсутствие необходимости усиления по всему периметру;
• возможность монтажа собственными силами;
• долговременная эксплуатация.

В некоторых случаях фундамент из свай при строительстве каркасного дома целесообразнее, чем ленточный или монолитный. Особенно актуально использование винтовых свай на заболоченной местности и участках с высоким уровнем залеганием грунтовых вод. Сваи в таком случае предотвратят разлом фундамента при весенних перепадах уровня почвы, в чем монолитный фундамент будет бессилен.

Виды винтовых свай для фундамента

Кажущаяся на первый взгляд простота изготовления фундамента из свай таит в себе сложность их выбора. Главный критерий – диаметр. Естественно, и выдерживаемая нагрузка также зависит от этого показателя.

Для безошибочного выбора диаметра предварительно требуется определиться с типом строения. Что это будет – каркасный дом для постоянного проживания с несколькими комнатами и мансардным этажом или небольшое дачное строение облегченного типа.

В зависимости от ожидаемой нагрузки, расчет которой делают при составлении проекта дома, и выбирают диаметр свай. Кроме этого, следует брать во внимание породу грунта на участке строительства. Сыпучесть и мягкость песчаной породы компенсируют лишь опоры максимального диаметра.

Полезное:   Возводим столбчатый фундамент для каркасного дома

Также следует отнестись серьезно и к особенностям климата местности, где планируется строительство каркасного дома, среднему показателю осадков. Это обстоятельство важно при учете увеличения нагрузки на кровлю и всю конструкцию в целом в случае обильного снегопада.

Кроме разницы в диаметре, винтовые сваи разнятся в зависимости от используемых при их изготовлении типов наконечников. Различают наконечники сварного и литого типов.

Алгоритм монтажа фундамента

Процесс монтажа фундамента для каркасного дома включает ряд действий:

1. Расчистка участка под строительство дома. На этой стадии следует избавиться от растущего на месте стройки кустарников и высокой травы, произвести выравнивание почвы.
2. Составление проекта дома. В нем должны содержаться сведения относительно вида фундамента, характеристики строительных материалов, применяемые при его монтаже. В данном случае – диаметр и длина используемых винтовых свай.
3. Предварительная разметка периметра фундамента, а также мест, в которые будут вкручиваться опоры. Следует понимать, что каркасный дом на винтовых сваях подразумевает равномерную нагрузку на основные точки несущей конструкции. Выбранные под установку места должны быть на равноудаленном друг от друга расстоянии.
4. Вкручивание свай. Перед этим выбранные для установки участки окапывают и опускают на 30-40 см ниже поверхности самой почвы. Удобство заключается в возможности самостоятельной установки опор без специализированной техники. Вкручивание происходит при помощи рычага, которым легко может служить отрезок металлической трубы.
5. Последний этап – выравнивание поверхности вкрученных свай по всему периметру их установки. Правило обязательно, его игнорирование приведет к появлению играющих углов, которые будут препятствовать дальнейшему строительству несущих стен каркасного дома.

Полезное:   Пол на свайном фундаменте в каркасном доме

Обвязка свайного фундамента

Эта стадия сооружения фундамента подразумевает соединение воедино в горизонтальной плоскости выступающих фрагментов опор. Обвязка свай обеспечивает монолитность всего фундамента в целом и служит балансиром стойкости конструкции каркасного дома.

Обвязку делают с помощью металлического швеллера, который крепится к специально приваренному к вкрученным сваям остову. Если винтовые сваи установлены в правильном геометрическом порядке, то их соединение между собой в процессе обвязки пройдет без затруднений. Но если допущены неровности в выступах элементов относительно друг друга, то процесс может затянуться.

Завершается процесс обвязки, как правило, укладкой листами рубероида или другого тепло-гидроизолирующего материала.

На подготовленную площадку монтируют каркас стен – коробку дома. Стены каркасного дома изготавливаются из панелей или предварительно смонтированных щитов.

Что учесть при строительстве домов на винтовых сваях

Вышеописанный способ монтажа фундамента несет в себе не только плюсы. Следует принимать во внимание и ряд его недостатков по сравнению с монолитным типом фундамента.

Сваи под каркасным домом приводят к большим температурным перепадам внутри строительной конструкции. Связано это с тем, что образуются прогалы (промежутки, пространства между элементами). В этих промежутках постоянно циркулирует воздух.

Другими словами, холодный зимний воздух без особых препятствий подбирается к напольному покрытию дома и легко его охлаждает. Это ведет к теплопотерям, поэтому рекомендуется производить утепление фундамента из свай путем закрытия его периметра теплоизоляционными не продуваемыми материалами.

: как закрутить сваи своими руками

Закладка Постоянная ссылка.

Как рассчитать винтовые сваи для фундамента

Свайные фундаменты — один из самых экономичных видов опор для здания. Они позволяют проводить строительство на территориях с высокой подвижностью грунта и большой его увлажненностью. Наиболее рационально для частного дома применять винтовые сваи, поскольку работы с ними не требуют особых умений, сложной техники и большого количества времени.

Порядок расчета

Чтобы в будущем не возникло проблем, рекомендуется перед началом монтажа провести предварительные расчеты. Расчет фундамента на винтовых сваях и его проектирование включает в себя:

1. изучение основания под здание (геологические изыскания);
2. сбор нагрузок;
3. расчеты;
4. чертежи;
5. составление смет.

Выполнение всех этих пунктов обязательно. Пропуск какого-либо из них может привести к недостаточной несущей способности или перерасходу материалов.

Изучение характеристик грунта

При строительстве капитальных объектов должны проводится инженерно-геологические изыскания и лабораторные исследования почвы. Для этого выполняют бурение скважин с выемкой проб грунта. Глубину скважин для каждого строения определяют в индивидуальном порядке. Эти работы выполняются специалистами и их стоимость достаточно высока.

При строительстве индивидуального дома к услугам геологов можно не прибегать, а выполнить исследование грунта самостоятельно. Для этого выкапывают шурф глубиной на 50 см ниже глубины сваи и дают оценку найденным слоям грунта. По возможности изучение почвы производят в нескольких точках, одна из них обязательно должна располагаться в самой низкой части территории. Также работы можно вести с помощью бура, оценивая грунт на его лопастях.

Важно выяснить тип грунта и наличие в нем водонасыщенных слоев. Вода значительно снижает несущую способность. Если обнаружена небольшая линза плохой почвы можно попробовать расположить сваи таким образом, чтобы обойти ее. Одним из достоинств свайных фундаментов является то, что обеспечение несущей способности осуществляется не только за счет опирания на нижний слой, но и за счет трения по всей поверхности сваи.

Сбор нагрузок

Чтобы произвести грамотный расчет, необходимо вычислить нагрузку, которую коробка здания оказывает на опоры. Величину находят путем сложения следующих значений:

• вес стен и перегородок;
• вес перекрытий;
• вес кровли;
• собственный вес фундамента;
• полезная нагрузка;
• вес снегового покрова.

Для каркасного дома при вычислении можно воспользоваться таблицей.

Тип нагрузки	Величина
Стены с утеплением толщиной 150 мм	30-50 кг на квадратный метр стены
Перегородки из гипсокартона толщиной 80 мм без утеплителя	27,2 кг/м2
Перегородки из гипсокартона толщиной 80 мм с утеплителем*	33,4 кг/м2
Деревянное перекрытие по балкам с утеплителем плотностью до 200 кг/м3	100-150 кг/м2
Кровельный пирог, кг/м2
С покрытием из металлочерепицы	40-60
С покрытием из керамической черепицы	80-120
С покрытием из битумной (гибкой) черепицы	50-70
Собственный вес фундамента
ø133 мм длиной 1,65м	27 кг
ø133 мм длиной 9 м	124 кг
ø108 мм длиной 1,65 м	22 кг
ø108 мм длиной 9 м	95 кг
ø89 мм длинной 1,65 м	14 кг
ø89 мм длинной 9 м	60 кг
Временные нагрузки
Полезная (мебель и оборудование)	150 кг/м2
Снеговая	по табл. 10.1 СП «Нагрузки и воздействия» в зависимости от климатического района

*утеплитель укладывается для повышения звукоизоляции.

Значения веса фундамента приведены только для крайних длин, в среднем, масса одного погонного метра сваи диаметром 108 мм находится в пределах 10-13 кг, диаметром 133 мм — 14-16 кг, диаметром 89 мм — 9-7 кг. Точный вес сваи определенной длины можно узнать у производителя.

Для определения снегового района строительства пользуются картами из СП «Строительная климатология». Если угол наклона кровли составляет 60 градусов и более, снеговую нагрузку не включают в расчеты.

Приведенные в таблице значения являются нормативными, чтобы получить расчетные, их нужно умножить на коэффициент надежности, указанный ниже.

Тип нагрузки	Коэффициент
Постоянная от: ·         деревянных конструкций ·         металлических конструкций ·         изоляционных слоев, засыпок, стяжек: o   изготавливаемых в заводских условиях o   изготавливаемых на стройплощадке	1,1 1,05 1,2 1,3
Полезная	1,2
Снеговая	1,4

Диаметр винтовых свай

Чтобы произвести грамотный расчет свайного поля необходимо подобрать их диаметр. Чаще всего для индивидуального строительства применяются изделия диаметром 108 мм. Они подойдут для каркасного дома высотой в два этажа. Одно изделие способно выдержать нагрузку 5-7 тонн.

Если необходимо рассчитать фундаменты под массивные и высокие ограждения или одноэтажные каркасные постройки стоит остановить выбор на сваях диаметром 89 мм. Одно изделие в этом случае сможет выдержать нагрузку 3-5 тонн.

Под подсобные сооружения, навесы, небольшие заборы достаточно будет использовать сваи диаметром 76 мм. Несущая способность до трех тонн.

Длина винтовых свай

Для свайного фундамента на участках с устойчивыми грунтами достаточно будет использовать изделия длиной 2,5 м. В этом случае также необходимо учитывать перепады высот территории и предусматривать дополнительный запас. Опирание свайного поля по всему периметру должно происходить на одном уровне.

Для возведения свайно-винтового фундамента на грунтах с плохими характеристиками выполняют изучение грунта с помощью бура. Им нужно дойти до глинистого слоя. Длину сваи назначают так, чтобы она входила в этот слой.

Можно применить так называемый «метод контрольного вкручивания» —  в отверстия внутри тела сваи заводится лом, на него одевают трубчатые рычаги, два работника перемещают их по кругу, создавая крутящий момент, третий контролирует вертикаль ствола пузырьковым уровнем, при резком увеличении усилия затяжки (обязательно ниже отметки промерзания) работы прекращаются. Таким образом определяют глубину залегания несущего пласта и определить необходимую длину свай.

Важно! Расчет свайно-винтового фундамента должен предусматривать запас по длине. Если длина изделия больше, после монтажа его можно легко обрезать до нужного значения с помощью режущего инструмента по металлу. Запас рекомендуется предусматривать 0,2-0,5 м в зависимости от сложности рельефа местности.

Количество изделий для свайного поля

Зная диаметр и несущую способность одной сваи поля и нагрузку от всего дома, можно рассчитать их количество. В этом случае окончательную цифру из сбора нагрузок, умноженную на коэффициенты надежности, необходимо разделить на несущую способность одного изделия. Расчет достаточно прост и при наличии всех исходных данных не вызовет затруднений.

После того, как определено количество винтовых изделий для свайного фундамента, необходимо равномерно распределить их по периметру стен. В обязательном порядке опоры устанавливаются под углы дома. После определения количества и шага, по возможности нужно выполнить чертеж или эскиз будущего фундамента на сваях, это позволит избежать ошибок при монтаже.

Пример расчета для каркасного дома

Чтобы рассмотреть более подробно, как рассчитать фундамент на винтовых сваях, приведем пример для одноэтажного каркасного дома с мансардой. Кровля строения металлическая вальмовая, поэтому все наружные стены имею одинаковую высоту (нет фронтонов).

Внутренние перегороди из гипсокартона толщиной 80 мм без утепления, стены с утеплением толщиной 150 мм. Перекрытия деревянные по балкам. Высота этажа — 3 м, высота помещения — 2,7 м. Размеры дома в плане — 6 на 6 метров. Высота наружных стен мансардного этажа — 1,5 м.

Внутренняя стена одна длиной 6 м, общая длинна перегородок на оба этажа — 25 м.

Глинистые грунты располагаются на расстоянии 3 м от поверхности земли, существенных перепадов высот на участке нет. Снеговая нормативная нагрузка 180 кг на квадратный метр.

Принимаем свайно-винтовые изделия диаметром 108 мм и длиной 3,5 м (необходимо предусмотреть дополнительный запас, поэтому лучше купить сваи длиной 4 м). В расчет нагрузок берем примерное количество, равное 9 шт (по всем углам + середина стен).

Расчет начинается со сбора нагрузок. Его выполним в табличной форме.

Тип нагрузки	Коэф-т надежности	Вычисление
От наружных стен	1,1	Длина стен*высота стен*массу = 4шт*6м*4,5м*50 кг*1,1 = 6600 кг
От внутренних стен	1,1	2шт(на два этажа)*3м(высота этажа)*6м(длина)*50 кг*1,1 =1980 кг
От перегородок	1,2	25м*2,7м(высота этажа)*27,2 кг*1,2 = 2204 кг
От перекрытий	1,1	2 шт(пол первого этажа и пол мансарды)*6м*6м*150кг*1,1 = 11880 кг
От кровли	1,2	(6м*6м*60кг*1,2)/cos45ᵒ(угол наклона кровли) = 3702 кг
От фундаментов (предварительно)	1,05	9шт*40кг (масса одной сваи)*1,05 = 378 кг
Полезная	1,2	2 этажа*(150кг*6м*6м)*1,2 = 12960 кг
Снеговая	1,4	180кг*36м*1,4 = 9072 кг

Сумма всех нагрузок на свайно-винтовой фундамент равна 48776 кг. В расчет принимаем округленное значение 48,8 тонн. Далее проводится расчет количества опор. Несущая способность одного изделия принятого диаметра — 5-7 тонн. Принимаем значение 6 тонн.

Количество необходимых опор = 48,8т/6т = 8,13 шт. Округляем до целого в большую сторону. Значение соответствует предварительному — 9 шт, окончательно его принимаем. Опоры устанавливаются по углам и серединам наружных и внутренних стен.

Приведенные выше вычисления позволят не ошибиться при строительстве и рационально расходовать ресурсы. Они не займут большого количества времени, но решат многие проблемы, которые могут возникнуть в будущем.

Совет! Если вам нужны подрядчики, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ которые нужно выполнить и к вам на почту придут предложения с ценами от строительных бригад и фирм. Вы сможете посмотреть отзывы о каждой из них и фотографии с примерами работ. Это БЕСПЛАТНО и ни к чему не обязывает.
