Как подключить электричество от столба к дому
Работы по подключению кабеля от столба ЛЭП до вводной распределительной коробки на доме должна проводить специализированная организация: слишком ответственный это участок. Тем не менее, вам нужно определиться, со способом ввода — воздушным или подземным — а также типом кабеля и его сечением. Так что вам придется разбираться с тем, как можно подключить электричество от столба к дому и выбрать свой вариант.
Подвод электрики по воздуху
Воздушный способ подводки электропитания привлекателен тем, что не требует больших затрат времени и средств. Но нормативами установлены требования, которым отвечают далеко не все дома:
- Ввод кабеля в дом должен располагаться на высоте не менее 2,75 м. Если высоты дома хватает, на стену монтируется распределительный щиток с УЗО, к нему подключается кабель от столба. Если дом имеет меньшую высоту, устанавливают специальную стойку (трубостойку). Она может быть изогнутой формы называют «гусак» (на рисунке слева) или прямой (на рисунке справа). Отличаются эти два способа ввода и методом крепления к стенам дома (см фото).Способы установки стойки для воздушного ввода электричества в дом
- От столба до точки ввода расстояние не должно превышать 10 м. Если это расстояние больше, ставят дополнительную опору. От нее до линии электропередач расстояние не должно быть больше 15 м.
- Отвод от ЛЭП делают:
- до 10 м — медным проводом сечением 4 мм;
- от 10 до 15 м — проводом с медными жилами сечением 6 мм.
- алюминиевые провода используются в любом случае не менее 16 мм в диаметре.
Подключение к столбу электропередач воздушным способом
Хоть медные провода требуются меньшего диаметра, стоят они значительно больше, чем алюминиевые. Потому ввод электричества в дом от столба чаще всего делают из кабелей с алюминиевыми жилами. Есть два способа:
- Между столбами натянуть торс или провод, к нему на специальных хомутах прикрепить токонесущий кабель.
- Использовать самонесущие провода, для которых опора не нужна: СИП (провод самонесущий изолированный). Его подключают при помощи:
- изоляторов (стеклянных, полимерных, фарфоровых);
- специальной арматуры.
Специальная арматура появилась не так давно, но становится все более популярной. Она имеет определенный запас прочности. При его превышении (падении деревьев, массовом сходе снега и т.п.) арматура разрушается, но кабель при этом остается цел, электропитание не нарушается.
От того места, где вводный кабель прикасается к деревянной стене дома, и до места установки щитка, кабель должен быть уложен в стальную трубу
Ввод электричества в дом со столба через трубостойку
Воздушный ввод электричества в дом имеет и недостатки:
- Электропроводка открытая, из-за чего возможны ее повреждения.
- Висящие провода ограничивают возможности при подъезде крупной техники (автокранов, автовышек и т.п.).
Подземный (траншейный) ввод электричества
Еще один способ сделать ввод электричества в деревянный дом — подземный, через траншею.
Ввод электричества в деревянный дом через траншею
В этом случае кабель по столбу опускается внутри стальной трубы, ее высота должна быть не менее 2 м от уровня земли. Затем, от столба до места входа в дом, роется траншея. Ее глубина:
- 0,7 метра, при прокладке кабеля в пластиковой или асбестовой трубе или под защитой кирпичной (бетонной) плиты
- 1 м — без защиты.
Кабель электропитания входит в дом тоже в металлической трубе. Его можно провести через фундамент (ленточный), но не под него. Второй вариант — поднять трубу по стене не менее чем на 2 метра, и на этой высоте провести через стену, причем, тоже в металлической трубе.
Способ провода элекропроводки через наружную деревянную стену
При подземном подключении к столбу рекомендуют использовать силовой кабель с медными жилами в усиленной изоляции, лучше — бронированный. При потребляемой мощности менее 15 кВт ограничений на сечение медных жил нет, но чаще всего используют кабель ВБбШв с жилой 10 квадратных миллиметров.
Все эти работы — вплоть до подключения питания к электросчетчику и его пломбировку — должна проводить специальная организация. Самостоятельное подключение запрещено, да еще и грозит штрафами: требуется согласованный проект и определенный уровень допуска. Но выбрать тип подключения, а потом и все остальные работы по монтажу электропроводки в доме — вы можете сделать своими руками.
Как собирать электрощиток читайте тут. Полезно будет прочесть и о правилах соединения проводов в распределительных коробках.
Ввод кабеля через деревянную стену дома или фундамент
Если от столба до деревянного дома проложен СИП или другой проводник с алюминиевыми жилами, согласно ПУЭ вводить его в дом нельзя: «не допускается прокладка кабелей с алюминиевыми жилами по сгораемым конструкциям». Необходим переход на медь. Чаще других для этой цели используется кабель ВВГнг — в негорючей изоляции.
При этом нужно помнить, что для соединения двух этих проводников используют клеммные коробки, обычная скрутка недопустима. Соединенные напрямую медь и алюминий вступают в активную химическую реакцию, быстро и сильно окисляются, что ухудшает контакт.
В результате даже при незначительных нагрузках в месте соединения появляется искра, а это — прямой путь к пожару. Потому использование клеммных коробок обязательно. Они есть в герметичном корпусе, есть открытые.
Для использования на улице, понятное дело, лучше герметичные, в доме можно ставить и открытые.
Как соединить медный и алюминиевый провод
Но и это еще не все. Через деревянную стену проводить кабель электропитания можно только через стальную трубу с толстой стенкой. Диаметр трубы должен быть как минимум, в 4 раза больше наружного диаметра провода. Толщина стенки нормирована (СП 31-110-2003) и должна быть не меньше:
- 2,8 мм для кабеля сечением жилы 4 кв. мм
- 3,2 мм для кабелей с жилами 6-10 кв. мм.
Располагать вход желательно с обратным уклоном, чтобы вода не затекала внутрь. Чтобы загерметизировать места входа и выхода, а также чтобы обеспечить электробезопасность, можно использовать асбестовые, резиновые или пластиковые заглушки. Края трубы нужно будет тщательно обработать и зашлифовать до полной гладкости, чтобы кабель не перетерся и его оболочка не повредилась.
Ввод электрического кабеля через деревянную стену дома
Для успокоения и для повышения надежности отрезок, который будет находится внутри трубы, можно замотать асбестовой нитью или другим изоляционным материалом. Он также может заполнять пространство внутри трубы, чтобы там не селились насекомые. Еще вариант — заполнить трубу цементным или алебастровым раствором.
О том, как сделать проводку в деревянном доме, читайте тут.
При вводе через фундамент ситуация немного отличается: конструкция уже не считается сгораемой, так что можно использовать пластиковые закладные. Их устанавливают на стадии изготовления ленточного фундамента. В этом случае проход для кабеля отличается в зависимости от того, в какое помещение попадает кабель: влажное или сухое.
Ввод электрического кабеля через фундамент дома
Запчасти, необходимые для организации безопасного ввода электрики в дом, стоят не очень много, но значительно повышают надежность, электрическую и пожарную безопасность вашего жилья. Конструкции совсем несложные, с их устройством справится можно своими руками.
Ввод электричества в дом: как выполнить проектировочные и монтажные работы своими руками (90 фото)
На определенном этапе частного строительства каждый встает перед вопросом о том, как сделать ввод электричества в дом. Сегодня почти каждый вряд ли сможет представить себе жизнь без использования электрических приборов.
Помимо элементарного комфорта электроэнергия способна обеспечить ему досуг и многое другое. Поэтому необходимо детально рассмотреть вопрос об обеспечении электричеством, разобрав детали его ввода в жилой дом.
Этап согласования документации
Перед тем, как приступить непосредственно к самому подведению электричества, необходимо пройти этап согласования технической документации. Каждый регион имеет свои правила по осуществлению монтажных работ, поэтому единого совета в этом вопросе ждать не приходится. Все нюансы необходимо уточнять по месту.
На этой стадии составляется проект энергоснабжения, который нужно будет оплатить. В проекте указываются технические условия, соблюдение которых является обязательным, иначе электроснабжение осуществлено не будет.
После разрешения всех бумажных вопросов наступает время подключения. Для правильного ввода электричества в дом со столба необходимо иметь четкое представление о возможных его вариантах, о необходимых мерах защиты, способных предотвратить серьезные последствия.
Варианты ввода электроэнергии
Существует вероятность, что местная официальная организация, регулирующая вопросы монтажа и эксплуатации вводного кабеля, может не согласиться с желанием застройщика своими силами осуществить работы.
Однако иметь представление о существующих вариантах подключения все же стоит, чтобы сделать оптимальный выбор.
Есть три варианта подключения к линии:
- с использованием алюминиевых проводов без изоляции (небезопасный и в силу этого редкий способ);
- с применением СИП (расшифровывается как самонесущий изолированный провод);
- при помощи закопанного бронированного кабеля (если дом сделан из дерева, то для него это безопасный и дорогой вариант одновременно).
В случае согласия официальной организации владелец частного дома может собственноручно проложить кабель. При этом важно предварительно разработать полную схему ввода электричества, чтобы учесть все нюансы и не допустить в дальнейшем ошибок.
Нюансы применения СИП
Использование СИП является на сегодняшний день самым прогрессивным способом подведения электричества. Однако такой способ создает некоторые сложности, если дом выполнен из дерева. Огнеопасный материал и проведенный по стене провод вместе создают угрозу возгорания.
Существуют противники прокладывания СИП вообще по стене любого дома (из камня или кирпича, обшитого сайдингом или оштукатуренного) без использования дополнительной изоляции, поскольку провод не предназначен для контакта с различными видами строительных конструкций.
Становится понятно, что при использовании такой технологии необходимо позаботиться о безопасности.
Профессионалы рекомендуют помещать кабель в специальную защитную трубку из металла, которая обязательно должна быть стойкой к воздействию электрической дуги.
Когда согласие официальной организации будет получено, можно приступать к монтажу, оказав должное внимание входу и выходу провода из трубы. Необходимо исключить любое возможное перетирание изоляции об торцы металла. Для этих целей используют гофру подходящего диаметра.
Указанную проблему можно решить еще одним способом. Для этого в точке входа в дом делается соединение конца СИП с огнестойким кабелем, который прокладывается внутри стенового материала.
Такой способ особенно актуален для деревянных домов, для которых вопрос пожарной безопасности является определяющим.
При любом подсоединении к электрической линии, осуществленном с помощью СИП или не изолированными проводами через фарфоровые изоляторы, отрезок до распределительного щитка необходима защищать автоматом.
Электропроводка в деревянных стенах
Нормативы, изложенные в Правилах устройства электроустановок, должны строго соблюдаться, особенно это касается монтажа электропроводки в доме из дерева.
Поэтому при проведении кабеля сквозь стену обязательно используется металлическая труба с толстой стенкой. Располагаться в стене она должна под небольшим углом, позволяющим избежать попадания внутрь атмосферных осадков.
В случае монтажа скрытой проводки, ее также необходимо помещать в защитную трубку. При этом нужно следить, чтобы изгибов канала было как можно меньше, чтобы упростить проталкивание провода к распределительному щитку. Следовательно, само его размещение необходимо тщательно продумать.
Правила прокладки подземного кабеля
На рынке электропроводки существуют специальные марки бронированных кабелей, которые предназначены для укладки под землей. Их особенность состоит в том, что укладка ведется на песчаную подушку и зачастую без какой-либо дополнительной защиты. Существуют определенные правила к вводу электричества с использованием бронированного кабеля.
В исключительных случаях, когда кабель прокладывается под дорогой, его помещают в специальный канал или трубу. Размещать под землей другие виды кабеля, не предназначенные для такого способа, категорически запрещено.
Еще одно правило говорит, что отрезок от счетчика до распределительного щита должен быть выполнен из цельного куска кабеля без соединений.
Кабель закладывается ниже глубины промерзания, дно траншеи при необходимости уплотняется. Укладку следует производить волнообразно, с целью избегания повреждения кабеля при движениях грунта в разных температурных условиях.
После укладки траншея частично засыпается песком, далее размещается предупредительная лента, если в этом есть необходимость, затем все окончательно сравнивается землей.
Относительно ввода в здание нужно иметь в виду следующее: входная труба должна быть в фундаменте или располагаться выше него (продумывается вопрос еще на этапе проектирования дома!).
Вопрос о подключении электроэнергии к дому в индивидуальном порядке решает каждый владелец. Главное при таких работах – соблюдение определенных мер пожарной безопасности.
Правильный ввод электричества является залогом безопасной эксплуатации всего строения. Чтобы этот вид энергии мог обеспечить комфортные условия проживания, рекомендуется доверить все монтажные работы квалифицированным электрикам.
Фото ввода электричества в дом
Также рекомендуем посетить:
Кабель для ввода электричества в дом: ввод под землей, со столба
Подводом электричества к дому занимается соответствующая организация. Данная разновидность работ связана с определёнными рисками (все операции производятся без снятия напряжения) поэтому следует строго соблюдать правила электробезопасности.
Выбор кабеля для ввода электричества в частный дом (сечение, количество жил, материал) полностью лежит на плечах хозяина участка.
От данного выбора напрямую зависит долговечность эксплуатации электрической сети в доме, поэтому подходить к работам следует очень серьёзно.
Ввод кабеля может осуществляться по воздуху — от столба к дому. Но также прибегают к вводу кабеля в дом через фундамент, под землёй.
Абонентское ответвление: понятие, принцип работы
На каждой улице проходят основные линии электропередачи, напряжение по которым идёт от ближайшей трансформаторной подстанции. На трансформатор приходит более высокая разница потенциалов, составляющая 6 или 10 кВ. Но эта информация исключительно для общего развития, так основное линейное напряжение составляет 380 В, а между фазой и нулевым проводом — 220 В.
Чтобы проложить кабель от столба к отдельно стоящему потребителю — частному дому, необходимо от основной магистрали провести абонентское ответвление. Абонентским ответвлением называется подвод электричества к отдельному потребителю. При такой процедуре следует правильно рассчитать провод, через который будет осуществляться подача электроэнергии.
Как производится натяжение кабеля
После закрепления проводника на специальных роликах, приступают к его натяжению. Для этого требуется наличие следующего инструмента:
- ручная лебедка;
- натяжное устройство;
- динамометр.
Ручная лебедка посредством анкерных болтов крепится на ближайшей опоре, а по ней, с помощью натяжного устройства, производится натягивание кабеля. Сила натяжения регламентирована технической документацией и контролируется с помощью динамометра.
Сечение кабеля абонентского ответвления
Регламентированный порядок прокладки проводников по воздуху указан в правилах устройства электроустановок. Требования правил установлены для линий электропередач напряжением до 1000 В.
Расчёты сечения кабеля должны происходить исходя из режима работы: нормальный, аварийный или монтажный. Так как ответвление стандартное, то следует выбирать нормальный (номинальный) режим. ПУЭ предусмотрено минимально допустимое сечение провода:
- Допускается применять провод из стандартного алюминиевого сплава (нетермообработанный) сечением не менее 25 мм².
- При использовании проводника из соединения стали и алюминия (термообработанный), его сечение должно составлять также 25 мм².
- Если прокладывают медный провод, то его сечение может быть 16 мм².
Вышеперечисленные показатели подходят при нормативной толщине стенки гололёда не более 10 мм. Если толщина достигает 15 мм и выше, то сечение алюминиевого и сталеалюминиевого кабеля остаётся неизменным, а медный проводник необходимо увеличить до 25 мм².
Информация представлена в главе 2.4 ПУЭ.
Основные рабочие параметры, по котором производится расчёт кабеля
Для подключения кабеля к дому, следует определиться с его сечением. Сечение кабеля — это его площадь в месте разреза. Общепринятые нормы (согласно ПУЭ) указаны в предыдущем разделе. Основными рабочими параметрами, по котором выбирают сечение кабеля, является его сечение и номинальный ток.
Но помимо сечения, нужен и определённый материал проводника. Сейчас наиболее часто используют медные жили, они обладают меньшим сопротивлением, но большей стоимостью. Алюминий имеет не такие высокие показатели проводимости, но его цена меньше чем у медных изделий. Следует помнить, что при одинаковой нагрузке, сечение алюминиевого проводника следует брать больше чем медного.
И последний параметр — количество жил, но с этим всё гораздо проще. При вводе в дом только одной фазы и рабочего нуля используют двухжильный кабель, при вводе трёх фаз и нуля — четырёхжильный. В обеих вариантах сечение нулевой жили может быть меньше чем у фазной.
Кабель при прокладке по воздуху
Основной разновидностью прокладки вводного кабеля является его монтаж по воздуху. Воздушный ввод имеет свои преимущества:
- Минимальные трудозатраты.
- Необходимо малое количество времени для подключения дома. Редко, когда на подобные работы уходит более двух часов.
- Невысокая стоимость расходных материалов: анкерные болты или зажимы, специальные кронштейны, изоляторы.
- Возможность быстрого устранения неисправности, даже если необходима замена кабеля целиком.
При воздушной прокладке используются следующие разновидности кабелей:
- Кабель СИП — самонесущий изолированный провод.
- Неизолированный, материал — алюминий.
- Неизолированный алюминиевый со стальным сердечником.
Как правильно выбрать сечение и марку СИП
Так каким же кабелем делать ввод электричества в дом? Многие прибегают к использованию Кабеля СИП, он допускается во многих электротехнических отраслях и даже в линиях высокого напряжения до 35 кВт.
Такой кабель имеет свою конструктивную особенность — фазные провода, чаще всего в количестве трёх штук, обвивают четвёртый — ноль. Поэтому внешний вид СИП напоминает закрученный в спираль жгут. Для изоляции проводников используется качественный полиэтилен LDPE или XLPE. Данные разновидности материалов обладают высоким сопротивлением и длительным эксплуатационным сроком, что позволяет использовать их даже при резких температурных перепадах.
Жила, которая расположена посередине, и имеет нулевой потенциал, выполняется из алюминиевого сплава. Иногда ноль не имеет свой изоляции, которая обязательна для фазных проводников.
Кабель СИП имеет один серьёзный недостаток — из-за наличия изоляции происходит недостаточное охлаждение кабеля, поэтому токовые нагрузки допускаются меньшие, чем у неизолированных проводников. При выборе СИП следует обращать внимание на изоляцию:
- При изоляции, выполненной из термопластичного полиэтилена допускаются температурные нагрузки до 70 градусов. Под данный параметр подходят: СИП-1, СИП-1А, СИП-4, СИПн-4.
- При выборе сшитого полиэтилена в качестве изолирующего материала допускают температурные нагрузки до 90 градусов. Также повышаются показатели режима перегрузки и параметры токов короткого замыкания. Такие рабочие характеристики имеют: СИП-2, СИП-2А, СИПс-4, СИП-3, ПЭВ и ПЭВГ.
Сечение СИП также определяется по потребляемой мощности, формула представлена выше.
Кабели для прокладки в земле
При выборе провода для подземного ввода в дом следует обращать внимание только на качественную и надёжную продукцию, так как очень частой проблемой подобного ввода является пробой на землю.
Современные кабели, изготовленные специально для прокладки в земле, имеют следующую изоляцию:
- Спрессованная бумага со специальной пропиткой.
- Полиэтилен.
- Поливинилхлорид.
Очень часто используют проводники ВБбШв или ПвБШв, которые помимо стандартной изоляции имеют ленточную броню. Кабель ААБл также популярен, но имеет меньшую стоимость, так как его оболочка выполнена из алюминия. Там, где существуют риски повреждений, чаще всего используют ПвКШп с проволочной сеткой.
Как происходит ввод электричества в дом
При вводе электричества в частный дом, используют один из представленных раннее способов (прокладка кабеля по воздуху на тросе или в земле). При подводе электроэнергии в дом следует неукоснительно выполнять основное правило — вводный кабель не должен иметь транзитов. Щит, в котором будет представлена схема потребителей, должен находится поблизости вводного кабеля, для большей простоты монтажа.
Проводник нельзя монтировать внутрь помещения прямо через дыру в стене. Отверстие должно иметь дополнительную защиту, обычно для этого используют металлическую трубу. Диаметр трубы следует брать с запасом, а свободное пространство между кабелем и стенками трубы заделать с помощью цементного раствора.
Как произвести правильный воздушный ввод
При вводе кабеля в дом с ближайшей линии или со столба следует пригласить специалистов. Для его крепления к стене необходимо использовать специальные накладные скобы (особенно при прокладке в деревянный дом). Это позволит надёжно зафиксировать его и не повредить изоляцию. На определённом расстоянии до стены, следует сделать небольшой прогиб кабеля, с целью предотвращения попадания дождевой воды в помещение.
Трос, на котором крепится кабель, нельзя перетягивать на опорах, так как при резких и частых температурных перепадах (какие бывают в холодные периоды года) он может деформироваться.
Несколько примеров защиты вводного кабеля
Самой лучшей защитой вводного кабеля является его изоляция и способ прокладки таком месте, где его никто не достает. Это может быть способ прокладки под землёй или по воздуху. Для предотвращения пагубного воздействия природных условий, проводник можно проложить в специальной ПВХ-трубке, но так делают немногие, из-за значительного повышения стоимости конструкции.
Для защиты провода в стене лучше всего использовать металлическую трубу. Заменой металлу может служить тот же ПВХ, который имеет более доступную цену.
Ввод кабеля под землёй
Прокладываемый под землёй провод не требует крепления к стене, в этом случае проводник прокладывается сквозь фундамент. Часть кабеля, которая выходит из земли, должна быть защищена с помощью металлической трубки или плотного ПВХ-короба.
Для прокладывается кабеля в земле должна быть вырос траншеи, глубиной не менее 70 см. На дне траншеи делают песчаную «подушку», толщиной в 15–20 см. На неё укладывается кабель и сверху замыкается землёй. Подземный подвод кабеля является трудоемким процессом, но более долговечен чем воздушный ввод.
Как подводят электричество к распределительному щитку
При использовании обыкновенного проводника, его достаточно просто подключить к основному автоматическому выключателю, от которого потом электричество пойдёт к остальным потребителям. Но при использовании СИПа или изолированного проводника следует смонтировать коммутационные узел — отдельное место перехода входного кабеля на тот, который будет проведён к щитку.
Наиболее удобно использовать для этого ответвительный сжим — 2 медных пластины, крепящиеся друг к другу с помощью четырёх болтов и уложенные в специальный пластиковый короб.
Что такое шкаф вводного устройства
Вводное устройство можно кратко классифицировать как все коммутационные и другие управляющие электроэнергией устройства, которые установлены непосредственно на вводе основной магистрали. Для удобства монтажа подобных приборов используют специальные шкафы, в которых предусмотрены специальные крепления.
В шкафах вводного устройства могут быть расположены:
- предохранители;
- рубильники;
- автоматические выключатели;
- счётчики.
- измерительные приборы.
по теме
Ввод электричества в дом — 85 фото монтажных работ и советы по проектированию конструкции для ввода электросети
С каждым годом растут объемы загородного строительства. Появляются всё новые дачники и жители деревень. Люди меняют место жительства, переезжая из густонаселенных городских кварталов в собственные загородные дома. В большинстве случаев для этого строится новое жилье.
Одним из важных этапов строительства или ремонта загородного дома является его подключение к электрической сети. Эти работы следует проводить максимально качественно и в соответствии с действующими правилами устройства электроустановок.
Некачественный монтаж может привести к пожару и потере всего строения и человеческим жертвам. Этот обзор раскрывает информацию о том, как правильно ввести электричество в дом. Правила монтажа необходимо знать не только для самостоятельного проведения работ.
Если планируется воспользоваться услугами электриков, то и в этом случае необходимо до выполнения работ обсудить, как и с помощью каких материалов будет выполнен монтаж.
Затем необходимо самостоятельно проверить закупленные материалы и качество проведенного монтажа.
При кажущейся простоте работы по вводу электричества в частный дом нужно выполнять очень ответственно. Участок ввода не защищен от перепадов напряжения и коротких замыканий на линии.
Защита электросети в дачном поселке может отсутствовать, а индивидуальные органы защиты располагаются после этого участка на электрощите и поэтому не могут защитить его.
Способы ввода
Существуют два варианта подключения к линии электропередач: подземный и воздушный способы. Они обладают своими достоинствами, недостатками и особенностями монтажа.
Давайте рассмотрим правильные схемы подземного и воздушного ввода электричества.
Подвод электроэнергии по воздуху
Такой способ является наиболее распространенным в индивидуальном строительстве. Он отличается малой трудоемкостью. При проведении этих работ требуется соблюдать следующий свод правил:
Подающий кабель должен крепиться к стене на высоте не 275 сантиметров от земли. Если её не хватает, то на стену ли крышу устанавливают специальную стойку из металлической трубы.
Верхняя часть трубы должна быть загнута вниз для того чтобы избежать попадания воды внутрь. Такую форму трубы называют гусак. К нему на керамические изоляторы крепятся провода, которые потом заводятся в металлическую трубу.
Подвод кабеля снаружи должен по возможности находиться как можно ближе к электрическому щиту дома. Это требуется, чтобы не проводить излишне длинную силовую линию между двумя этими точками.
На стене рядом с креплением кабеля размещается металлический распределительный щит, в нем устанавливаются автоматические выключатели. В нем может быть также размещена дополнительная защита от скачков напряжения и молнии. От внешнего щита проводится короткий силовой провод к внутреннему распределительному щиту.
Расстояние от столба до стены не должно превышать 10 метров. При необходимости устанавливают дополнительную опору на расстоянии не более 15 метров от линии электропередач.
Для подсоединения можно применять медные и алюминиевые провода. Алюминиевый провод должен быть сечением не менее 16 мм. Требуемое сечение медного провода зависит от его длины. При длине до 10 метров медный провод должен быть сечением 4 мм. При большей длине требуется провод с сечением 6 мм.
Алюминиевый провод нельзя прокладывать внутри сгораемых конструкций. Поэтому при вводе электричества в деревянный дом обязателен переход на медные проводники. Для этого пользуются специальными колодками с клеммами или болтовыми соединениями.
Для линии можно воспользоваться самонесущими изолированными проводами (сокращенное название СИП). Они крепятся с помощью специальной арматуры и изоляторов. Если кабель не является самонесущим, то его нужно подвешивать с помощью металлического троса.
От места соприкосновения кабеля со стеной и до его ввода в электрический щит внутри дома он должен быть уложен в металлическую трубу. Её диаметр должен быть в четыре раза больше диаметра кабеля. Труба не должна иметь острых краев.
При прокладке кабеля не допускается его изгибать под прямым углом. Необходимо делать сглаженные изгибы. Для надежности следует обмотать асбестовой нитью ту часть провода, которая будет находиться непосредственно в стене.
Этот способ подвода является наиболее простым и часто используемым. Его недостатком является возможность повреждения линии за счет механических воздействий.

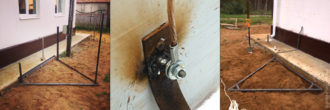

Подземный ввод электричества
Этот способ более трудоемок. Такой подвод электроэнергии выполняется в соответствии со следующими правилами.
Начиная с высоты 2 метра от земли, кабель по столбу спускается в металлической трубе. Аналогичным образом он поднимается по стене дома.
Прокладка осуществляется на глубине 70 см при использовании защитных труб либо на глубине 100 см без них. При прокладке создают бетонные или кирпичные коробы. Для этого на дно траншеи засыпается песком. На нем выкладывают из кирпичей основание короба и боковые стенки. В эту траншею из кирпичей укладывается кабель в трубе и закрывается сверху лентой из кирпичей и засыпается землей.
Для этих целей следует использовать специальный бронированный кабель с медными жилами сечением 10 мм при потребляемой мощности до 15 кВт.
Кабель может быть проведен через ленточный фундамент. Ни в коем случае не допускается его прокладка под фундаментом во избежание разрушения.
Ввод электричества со столба своими руками официально делать нельзя. Эти работы вместе с установкой электрического счётчика должны выполнять работники с соответствующим допуском по электромонтажным работам.
Для повышения качества и снижения стоимости лучше всего самостоятельно приобрести сертифицированные материалы и провести подготовительные работы. С электриками следует договориться об этом на начальном этапе. Доверить им следует самые ответственные и важные этапы работ, которые он выполнять после проверки остальных элементов выполненных работ.
Фото процесса ввода электричества в дом
Правила монтажа вводного кабеля в дом под землей
Решение осуществить ввод электричества в частный дом подземным кабелем вместо воздушных линий имеет ряд преимуществ:
- Подземный ввод не портит архитектурный дизайн и завершённость стиля. Часто именно эта причина становиться основной при выборе способа подключения для фешенебельных особняков и коттеджей;
- не подверженность подземного кабеля к погодным воздействиям разрушительного характера;
- пожарная безопасность подземного ввода – если в земле произойдёт короткое замыкание и возникнет дуга, то очень низка вероятность того, что пострадают люди или имущество;
- подземная проводка защищена от вандализма и кражи проводов, что важно, если дом оставляется на долгое время без присмотра.
прокладка кабеля под землей
Общие принципы
Подземная прокладка кабеля может стать единственным абсолютно безопасным способом подключения здания к сети, если требуется осуществить ввод электричества в деревянный дом, являющийся объектом повышенной пожарной опасности.
При подключении здания из дерева при помощи воздушного ввода наиболее опасным участком является отрезок вводного кабеля, проложенного по стене из горючего материала. От усадки, сдвига, набухания деревянных конструкций изоляция проводов может повредиться, следствием чего станет короткое замыкание и возникновение дуги, поджигающей дом.
Различные способы защиты проводов не дают такой безопасности, как кабель, проложенный под землёй.
Ввод в здание кабелем через гофру
Более высокая стоимость подземного ввода.
Для принятия решения, необходимо учесть дополнительные издержки, связанные с подземным вводом:
- Более высокая цена подземного кабеля соответствующего сечения, по сравнению с проводами воздушной линии;
- Затраты на строительные материалы и конструкции, требуемые для подземной прокладки.
- Стоимость земляных работ;
- Необходимость потратить время и средства для получения соответствующих разрешений на земляные работы.
Уязвимости подземного вводного кабеля
Подземный ввод электричества в дом хоть и является намного безопаснее по сравнению с воздушными проводами, но полностью неуязвимым его считать нельзя.
Движения почвы (вспучивание, проседание, горизонтальный сдвиг), связанные с глубинными тектоническими процессами, промерзанием грунта и течением грунтовых вод, могут повредить подземный кабель. Также необходимо учитывать давление корневой системы больших деревьев.
Кабель в гофре
Нельзя сбрасывать со счетов влияние микроорганизмов, насекомых и грызунов. Кроме этого, защищённый подземный кабель подвержен старению и коррозионным процессам, течение которых будет зависеть от совокупности различных условий – химического состава почвы, насыщения её водой, влияния живых организмов, воздействия тепловых колебаний и вибраций.
И само собой, подземный ввод может пострадать от различных случайностей, связанных с человеческим фактором и техногенными происшествиями.
Получение разрешений на подземный ввод
Приняв окончательной решение, необходимо будет сделать проект энергоснабжения. Техническая документация должна быть составлена по всем правилам, поэтому разработкой чертежей и планов должны заниматься специалисты из соответствующих организаций.
Также они должны определить марку кабеля и сделать расчёт сечения его токопроводящих жил. Если бы речь шла о подключении к домашней электросети подземной электропроводкой пристройки на частном участке, где гарантированно нет никаких коммуникаций, то волокиты с бумажной работой можно было бы избежать.
Но без соответствующего разрешения не обойтись, осуществляя ввод электричества в деревянный дом, или в любое другое здание, где требуется подключение к общей линии электропередач.
Чтобы получить проект энергоснабжения необходимо выполнить ряд технических условий, среди которых в обязательном порядке нужно будет получить разрешение на земляные работы, которое должны одобрить службы, отвечающие за различные коммуникации и объекты –
- линии электропередач, системы связи,
- газопроводы,
- водопроводы,
- канализационные трубы,
- теплотрассы,
- дороги,
- зелёные насаждения,
- здания и сооружения.
Таким образом, проводится трассировка участка – если в непосредственной близости от предполагаемой прокладки кабеля находятся различные коммуникации, то необходимо будет пригласить ответственных за них лиц для согласования расположения траншеи и контроля проводимых работ.
Соответствие кабельной продукции
Для ввода электричества в дом должны применяться исключительно кабели, предназначенные для прокладки под землёй. Поскольку провода и изоляция находятся под давлением грунтовых масс, для данного типа кабельной продукции предусматривается специальная оплётка – броня.
Первая буква «В» в маркировке указывает, что используются медные токопроводящие жилы, покрытые изоляцией из полихлорвинила. Если первой идёт литера «А», то кабельные жилы – алюминиевые.
Кабель ВБбШв
В кабеле ВБбШв, бронирование осуществляется при помощи профилированной стальной ленты, (сочетание букв «Бб» в маркировке) , которая наматывается по спирали на внутренний слой изоляции, тем самым предупреждая повреждение внутренних жил об острые предметы в почве.
Кабель ВКБШв
Кабель ВКБШв имеет броню в виде комбинации переплетённой стальной проволоки (литера «К») и металлической полосы с антикоррозионным покрытием (буква «Б»).
Таблица кабелей различного сечения и допустимое давление на них
В кабеле ВББШв броня состоит из двух стальных лент, взаимно перекрывающих стыки. Буквосочетание «Шв» указывает, что внешняя защита от проникновения влаги выполнена в виде полихлорвинилового шланга. Дальше следует количество токонесущих жил и сечение проводов.
Кабель ВББШв
Перед прокладкой необходимо проверить мегомметром изоляцию между токонесущими жилами и броней. Данную процедуру повторяют дважды: для уложенного в траншее кабеля, и после его засыпки.
Защита кабельной укладки
Описанные выше кабели укладываются волнообразно, без натяжения в траншею глубиной 90 см (обязательно ниже точки промерзания грунта) на слой насыпного песка, 15-20 см толщиной.
В обычных условиях дополнительной защиты не требуется, и уложенный кабель засыпают ещё одним слоем песка, высотой 20-30 см. Потом на него укладывают предупреждающую ленту, после чего траншею засыпают землей полностью, утрамбовывая.
Поскольку земля даст усадку, необходимо над траншеей сделать небольшой холмик. Если требуется проложить кабель под дорогой или площадкой, то для дополнительной защиты используют железобетонную или металлическую трубу, защищённую от коррозии, диаметром в два-три раза превышающим толщину кабеля.
лента на кабель
Если грунт недостаточно плотный и подвержен сдвигам, или насыщен грунтовыми водами, то для дополнительной защиты необходимо сделать защитный лоток из влагостойких кирпичей или бетонных блоков. Сверху лоток накрывают бетонными плитами.
Если грунт очень неустойчивый, или требуется максимальная надёжность ввода, то изготовляют монолитный кабельный канал из железобетона, накрывая армированными плитами.
Ввод кабеля через фундамент
Выходы кабеля
Выходящий для подключения к столбу из земли кабель должен быть защищён на высоту 2м изогнутой у основания металлической трубой.
Радиус изгиба должен быть не менее двадцати диаметров кабельной оболочки. Подобным образом осуществляется защита ввода при выходе возле стены, и при переходе через неё.
Прокладка кабеля через стену здания
Чтобы сделать ввод электричества через фундамент, в нём необходимо пробить отверстие в несколько раз большее диаметра кабеля.
герметизация кабеля пенобетоном
В данное отверстие вставляется металлическая толстостенная труба, чтобы её торцы выступали с обеих сторон на 10-15 см. Нужно следить, чтобы кромки стенок трубы не повредили кабельную оболочку. После прокладки кабеля полость трубы герметизируется при помощи огнестойкого, легко демонтируемого материала (стекловата, пенобетон).
Предостережения
Нельзя применять для ввода в дом электричества кабели, не предназначенные для этих целей.
Существуют гофрированные трубы с двойными стенками из полихлорвинила низкого давления, в которые можно прокладывать незащищённые провода и кабельные изделия.
Но, учитывая высокие требования к вводу в дом ответвления от линии электропередач, для подземной прокладки можно использовать только бронированные кабели описанных выше марок.
Нельзя под землей укладывать кабель в металлическую трубу по всей длине – при наполнении её грунтовыми водами, если случится мороз, то образовавшийся лёд повредит кабель.
Также от расширения льда повредится металлическая труба, что в будущем повлечёт деформацию стенок, и в дальнейшем повреждение брони кабеля об рваные края.
При движении почвы стыки труб будут смещаться, тем самым повреждая оболочку. Сварные швы от натяжений могут потрескаться, к тому же, после сварки нельзя будет защитить от коррозии внутренние стенки трубы, от чего там будут образовываться наслоения ржавчины, которые могут повредить изоляцию.
