Как построить гараж из труб и профнастила?

В этой статье:

Каркасный гараж из профильной трубы своими руками: чертеж каркаса из профтрубы

У многих автовладельцев нет постоянного места для хранения машины, поэтому приходиться тратиться на оплату услуг крытой автостоянки. Дабы этого избежать, можно возвести своими руками доступный по стоимости каркасный гараж из недорого материала за короткое время.

К примеру, из профильной трубы. Как это сделать, вы узнаете, прочитав эту статью до конца: советы опытных специалистов далее.

Почему профилированный материал выгоден для строительства гаража

Актуальность гаража не вызывает сомнений практически ни у одного автовладельца. Конечно, можно экономить, оставляя машину у дома под открытым небом, но такая практика ускорит ее износ. Реально приобрести готовый автодом в кооперативе, но, скорее всего, он не будет располагаться вблизи дома.

Выход есть! Можно возвести гараж из труб металлических диаметром 100 мм. Составлять особого труда это не будет.

Сам материал обладает рядом неоспоримых достоинств:

низкая стоимость по сравнению с кирпичом, железобетоном;
экономия на фундаменте, так как ведь конструкция из профтрубы имеет легкий вес;
высокая прочность каркаса позволяет выполнить обшивочные работы без риска повредить остов здания;
возможность быстро осуществить демонтаж строения при необходимости перенести его в иное место;
отсутствие мокрых операций в процессе строительных работ, за исключением возведения фундамента;
отсутствие усадки готового здания во время и после строительства;
краткие сроки возведения.

Касательно актуального для строительства вида труб, то отечественный рынок предлагает варианты с квадратным, прямоугольным срезом. Опытные мастера советуют остановить выбор на квадратных профтрубах, так как их сборка более легкая. Возводить конструкцию из прямоугольного профиля труднее.

Проектирование гаража

Работы по возведению гаража из профильной трубы нужно начинать с создания чертежей. Также потребуется составить для безошибочного выполнения работы поэтапный план. Схема должна содержать тщательную прорисовку всех деталей конструкции.

Предпочтите простой вариант, если не планируете размещать в строении большое число автомобильных принадлежностей, оборудование для ремонта авто или попросту не владеете большим опытом в подобных вопросах.

Помните! Любая дополнительная деталь повысить стоимость будущей постройки и увеличит сроки выполнения работы. При ограниченности бюджета откажитесь от лишнего декора.

Проект гаража из профильной трубы.

При строительстве автодома из металлических труб своими руками потребуется соорудить фундамент. Опытные специалисты советуют остановить выбор на комбинированном мелкозаглубленном ленточном основании с винтовыми сваями в углах фундаментной коробки.

Фундамент нужно сооружать, придерживаясь строительных норм и правил, выполняя гидроизоляцию, дренажные работы. После изготовления каркаса гаража станет ясно, какие участки основания потребуется доработать анкерными креплениями. С их помощью автодом и фундамент соединяют в единое целое.

Обязательно придерживайтесь проработанных чертежей, схемы выполнения работы, чтобы не допускать ошибок. Это также поможет правильно высчитать актуальный объем строительных материалов (с небольшим запасом).

Определитесь заранее, какой будет конструкция: сварная или разборная. В случае изготовления последнего типа каркаса потребуется приобретение дополнительных крепежных изделий, оцинкованных уголков, гаек.

Фундамент для гаража из профильной трубы

Продолжим статью рассказом о том, как построить самостоятельно гараж из профильной трубы. Для устранения риска проседания конструкции при эксплуатации важно обеспечить ее надежным фундаментом.

Основание поднимают над уровнем земли минимум на 20 см, чтобы оградить конструкцию из НКТ труб от риска затопления во время таяния снега, длительных дождей.

Рассмотрим традиционные технологии изготовления фундамента для гаражной постройки.

Технология	Особенности выполнения	Недостатки
Использование железобетонной плиты	Железобетонная плита привозится и монтируется на выбранное заранее место	Высокая стоимость, необходимость в выполнении подготовительных работ
Цельнолитая армированная стяжка	Раствор бетона выливают поверх заранее подготовленной подушки из песка, щебня	Практически лишен недостатков. Но организовать его можно только при условии высокой плотности грунта
Стяжка из бетона с покрытием из тротуарной плитки	Поверх бетонной стяжки потребуется выполнить слой тротуарной плитки	Популярный способ создания основания под автодом, но обойдется дороже бетонной стяжки
Основание со сваями	Нужно выполнить бетонирование, кирпичную кладку, монтаж свай в местах с самой большой нагрузкой. Далее используется металлическая пластина, которую приваривают к верхушке созданной платформы	Чрезмерная сложность, необходимость выполнения сварных работ

Каркасная конструкция

После изготовления фундамента переходим к рассказу об особенностях создания каркаса для гаража из профильной трубы. Нужно детально изучить проект выполнения работ, дабы четко придерживаться его.

Таблица металлических труб и профилей.

Приварите профильные трубы к сваям горизонтально, дабы получить цельный каркас по всему его периметру. Далее, вертикально монтируют стойки будущей конструкции, для чего применяются те же горизонтальные трубы. Металопрофиль приварите посередине высоты стоек, после чего переходят к верхней обвязке для монтажа крыши.

Если планируется сооружать односкатную кровлю, потребуется удлинить одну половину автодома так, чтобы она стала выше другой. Далее, для повышения практичности конструкции поверх горизонтальных форм следует закрепить прочные железные балки.

Каркас будущего изделия может собираться на месте, если работа выполняется своими руками, без помощников. Также можно воспользоваться более простым методом модульной сборки, которая предусматривает сборку каждой стены отдельно с последующим соединением на фундаменте.

Кровельные работы

Сделать гараж из трубы максимально теплым поможет качественно возведенная крыша. Но какой ее вид предпочесть? Специалисты утверждают, без особого опыта создать сложную по конструкции крышу, вряд ли, получиться.

Виды ферм для строительства гаража.

Остановите свой выбор на стандартном варианте односкатной крыши. Процесс ее изготовления предусматривает удлинение одной стороны каркаса за счет монтажа нескольких несущих на верхней обвязке.

Применить можно трубы квадратные, прямоугольный металлопрофиль, слово за вами. Особенной разницы нет. А за качеством сварных швов, иного рода соединений, следить нужно с особым вниманием, чтобы не возникало проблем при эксплуатации автодома.

Сама кровля изготавливается так:

сварите металлическую сетку из труб, как при изготовлении каркаса автодома;
готовую обрешетку закрепите поверх верхних зон стеновых перекрытий;
крышу стоит дополнительно утеплить, гидроизолировать, оснастись вентиляционными ходами;
на готовую обрешетку укладывается профнастил и фиксируется шурупами с пластиковыми шайбами или специальными заклепками.

Ворота для гаража из профильной трубы

Чертеж гаража из профильной трубы.

Продолжаем строительство, построенного гаража комфортабельность повысить помогут качественно обустроенные ворота. Они могут быть секционными, роллетными, навесными, распашными, подъемно-поворотными. Наиболее востребованы у отечественного потребителя распашные или навесные типы.

Изготовить изделие можно своими руками из тех же профилированных труб и листового профнастила. Для этого возьмите пару опор, зафиксируйте на них поперечную трубу. Далее обшейте конструкцию с помощью листового профнастила широкого параметра, после чего сборную конструкцию соедините со сборным механизмом.

Если конструкция будет иметь существенный вес, ее стоит оснастись подьемным механизмом. Иначе со временем она может осесть и перестать помещаться в гаражный проем. При решении изготовить подъемный механизм сборный своими силами, две трубы нужно скрепить вместе в форме колена.

На получившийся агрегат монтируют пружину, чтобы получить опору. После сборки изделие фиксируют на воротах. Крепят ворота перед монтажом внешней облицовки.

Обшивка гаража

После монтажа гаражных ворот переходят к внешним отделочным работам. Как сделать облицовку стен своими руками и что для этого применить? Специалисты с большим опытом рекомендуют обратить внимание на профлисты маркировки С21, С20.

Обшивать ими каркас для гаража очень просто. Просто приложите материал к каркасу и прикрутите его при помощи саморезов по металлу с шагом в 1 м.

Саморез вкручивайте непосредственно в прогиб профилированного изделия, что позволит сохранить герметичность листов, обеспечить креплению высокую надежность, долговечность. Обшивать строение нужно со всех внешних сторон.

Еще одним хорошим вариантом для финишной обшивки гаражного строения является сайдинговая панель. Сначала каркас гаража обшивается плитами OSB, выполняющими функцию платформы для облицовки, тепло- и звукоизоляции. Поверх OSB плит укладывают сайдинг.

Утепление и гидроизоляция

При изготовлении гаража своими руками вы отдали предпочтение металлу? Металлический каркас отличается высокими эксплуатационными параметрами и прослужит долгое время без потери первоначальных характеристик.

Но для повышения комфортабельности строения стоит позаботиться о его утеплении и гидроизоляции стен, что позволит сформировать внутри гаража здоровый микроклимат, предотвратить риск развития плесени, грибка.

Утеплительные работы выполняйте в следующем порядке:

Натяните полимерную мембрану или полиэтиленовую пленку на изготовленный своими руками каркас.
Выполните монтаж обрешетки, размещая между ее элементами утеплительный материал. В качестве утеплителя можно использовать пенопласт, пенополистерол, минеральную вату и другие современные материалы с высокими показателями теплосбережения.
Обшейте поверхности гидроизоляционным материалом. Современный рынок предлагает широкий выбор подобных материалов. Например, разнообразные гидрофобные составы, паробарьеры, рубероид, композитные лакокрасочные составы на основе полимеров, герметики, мастики и т.д..
Облицуйте стены гаража изнутри отделочный материалом. Часто стеновые поверхности внутри таких сооружений обшивают сэндвич-панелями, фанерой, керамической плиткой, чуть реже обклеивают обоями, оштукатуривают декоративными составами.

Итог

Для возведения гаража своими руками стоит воспользоваться профтрубами. Это распространенный, доступный по стоимости материал, который обладает высокими эксплуатационными параметрами.

При грамотном подходе к работе можно довольно быстро и без больших материальных затрат получить надежную, удобную в использовании конструкцию.

Источник: https://vseprogarazh.ru/strojka/material/karkasnyj-garazh-iz-profilnoj-truby/

Как построить гараж из профнастила самостоятельно, необходимые материалы и инструменты

Автомобилизация населения в нашей стране достигла уже довольно высокого уровня, поэтому потребность в гаражах тоже растёт, что приводит к повышению их стоимости. Поэтому строительство гаража из профнастила предстаёт отличным выходом из положения. В этой статье будут подробно изложены некоторые нюансы такого рода строительства, знание которых поможет справиться с сооружением гаража без привлечения специалистов со стороны.

Подготовка инструментов и материалов

Для строительства также понадобится некоторый инструмент. Следует заранее приготовить:

Шуруповёрт или электродрель с такой функцией;
Отвес, рулетку и строительный уровень (желательно лазерный или водяной);
Сварочный инвертор;
Угловую шлифмашину (болгарку);
Ножницы для металла;
Совковую и штыковую лопаты, лом;
Бетономешалку или ёмкость для замешивания раствора (корыто, ванна и др.);
Кувалду.

Основным материалом для сооружения гаража выступает профнастил. Помимо него, понадобятся следующие материалы:

Цемент, песок, щебёнка и арматура для основания;
Стальной уголок 40х40 мм или профильная труба 40х20 мм для каркаса;
Стальные трубы диаметром 60 мм для каркаса;
Утеплитель;
Доборные элементы (ветрозащитные планки, водосточная система);
Саморезы;
Доски для опалубки;
Расходный материал (отрезные круги, гвозди, электроды, проволока и др.).

Где построить будущий гараж? Выбор места и градостроительные нормы

Перед покупкой всех необходимых материалов предварительно стоит определиться с местом, где будет располагаться автомобильный «дом». В целях пожарной безопасности не стоит строить его вплотную к жилым постройкам. Это также значительно уменьшит количество вдыхаемых выхлопных газов, особенно в тёплое время года.

Также, важно обеспечить беспрепятственный выезд машины, поэтому перед воротами должно быть свободное пространство, но в то же время оно не должно быть слишком большим, иначе зимой придётся тратить слишком много усилий на расчистку снежных завалов.

Сам участок строительства должен быть относительно ровным, чтобы минимизировать трудовые и денежные расходы на его выравнивание.

Каких-либо строгих градостроительных норм СНиП, касающихся гаражей из профнастила, не существует, но ряд рекомендаций все же необходимо соблюдать. Так, к примеру, расстояние между постройкой и соседским забором должно быть не менее 1 м. Это необходимо для того, чтобы вода с крыши гаража не попадала на участок соседей. Что касается «красной линии», то размещать ворота на одном уровне с ней не рекомендуется, так как должен быть соблюдён отступ в 5 метров, если проезд является главным, и 3 метра в случае, когда проезд боковой.

Выбор материала для строительства гаража из профнастила

Покупке профнастила стоит уделить особое внимание. Потребуется профнастил с маркировкой «С», что означает «стеновой». Вариантом с наименьшей стоимостью выступает продукция с маркировкой С-8 (вторая цифра обозначает высоту волны, выраженную в миллиметрах) и С-9.

Однако эта марка нуждается в более частом креплении, а также является довольно шумным в ветреную погоду, так как коэффициент жёсткости у него относительно невелик. Оптимальным выбором выступает профнастил С-20. Также, профнастил различается и по толщине металла, для гаража же вполне хватит 0,5 мм.

Пошаговый процесс строительства гаража

Весь процесс немного отличается от хода работ при строительстве гаража из СИП-панелей.

Разметка местности

Непосредственно сам процесс строительства начинается с разметки местности.

Помните, что любое строительство должно начинаться с проектирования, нарисуйте чертеж будущего гаража, а также расположение его на генплане всего участка. Это поможет вам продумать все мелочи строительства и не допустить возможных ошибок.

Разметка местности

Следует руководствоваться тем, что гараж, рассчитанный на один легковой автомобиль, должен быть не менее 6 метров в длину и 4 метров в ширину. Осуществляется разметка при помощи деревянных кольев или других подходящих предметов, которые втыкаются по углам строения, а натягиваемая между ними бечёвка отмечает расположение будущих стен.

Дальнейшие же действия зависят от того, будет ли сооружаться полноценный фундамент или же дело ограничится бетонными «подушками» под опоры каркаса. В первом случае необходимо будет снять слой грунта на глубину 0,5 м, во втором — выкопать квадратные углубления размером около 50х50х50 см по углам гаража, а также в середине каждой из сторон (кроме той, где будут располагаться ворота).

Чертежи гаража

Чертеж гаражаЧертеж гаражаЧертеж гаражаЧертеж гаража

Устройство фундамента

Закладка фундамента для гаража из профнастила имеет свою особенность, так как параллельно с ней должна производится и установка металлических опор каркаса. Как уже упоминалось выше, под опоры следует выкопать углубления 50х50х50 см по углам строения. Далее, в них следует поместить стальные трубы и забить их при помощи кувалды на глубину в соответствии с планом строительства.

Во время забивки опор следует контролировать вертикальность их положения с помощью уровня, так как после завершения погружения выровнять трубу будет довольно сложно. После забивки всех столбов между ними следует выкопать траншею шириной в 30 см. Если грунт на участке сыпучий, то потребуется сооружение опалубки. Затем путём смешивания цемента с песком и щебёнкой готовится бетонный раствор и заливается в опалубку.

Перед этим дно траншей следует присыпать слоем речного песка толщиной 5-10 см. Заливку бетонного раствора нужно производить в несколько заходов, а для того, чтобы со временем основание не растрескалось, нужно произвести укладку арматуры.

Устройство смотровой ямы

На этапе строительства фундамента производится и устройство смотровой ямы, если таковая предусмотрена планом. Располагать её необходимо с учётом размеров автомобиля.

Как правило, смотровую яму выкапывают на глубину 1-1,2 м от уровня будущего гаражного пола. Стены смотровой ямы в обязательном порядке следует укрепить при помощи стальной сетки и оштукатурить. Пол нужно застелить рубероидом в три слоя и забетонировать.

Для удобства пользования ямой можно соорудить ступеньки, которые также следует забетонировать. Края ямы надо укрепить стальным уголком, а в дальнейшем её можно будет использовать и как погреб для хранения припасов. Однако если уровень грунтовых вод очень высокий, то сооружение смотровой ямы не рекомендуется.

Монтаж каркаса и ворот

Монтаж каркаса — наиболее ответственный этап строительства. К нему необходимо приступать только после застывания фундамента, то есть не ранее, чем через неделю. Как сварить каркас для гаража? Сейчас расскажем!

Уже установленные опоры необходимо соединить поперечинами, в роли которых следует использовать профильную трубу квадратного или прямоугольного сечения (40х20 мм или 40х40 мм). Количество поперечин зависит от высоты сооружения. Обвязка также зависит от размеров листов профнастила.

Чертеж распашных ворот

Иногда в качестве поперечин используют деревянные бруски. Однако это не очень целесообразно, так как древесина менее долговечна по сравнению с металлом, к тому же увеличивается объём работы, так как закрепить бруски непосредственно к стальным опорам всё равно не выйдет и к ним придётся приваривать металлические пластины и просверливать в них отверстия под саморезы.

Гаражные ворота

На этом же этапе производят и сборку въездных ворот. Ворота в гараж должны быть основательными и тяжелыми, чтобы предупредить кражу имущества. В качестве основы выступает все та же профильная труба, при расчёте же размеров створок желательно не только учитывать размеры авто, но и ширину листов профнастила. Для ворот также понадобятся сварные петли, размер которых зависит от массивности створок. Стандартными являются петли диаметром 30 мм. При необходимости можно использовать по три петли на одну створку. После окончания сварочных работ весь металлический каркас необходимо покрасить защитной эмалью.

Монтаж стен

Если все предыдущие этапы строительства выполнялись согласно нормам, то сборка стен не вызовет больших затруднений даже у совсем малоопытных мастеров. Закреплять листы нужно в вертикальном положении, внахлёст с шагом между саморезами в 300 мм в нижнюю часть волны.

Располагать саморезы надо строго под прямым углом, чтобы снизить вероятность проскальзывания, что может привести к повреждению верхнего защитного слоя и быстрому проявлению коррозии. Стыки между листами следует герметизировать.

В этих целях необходимо перед закреплением каждого последующего листа на предыдущий нужно укладывать специальную гидроизоляционную мембрану. Это позволит избежать попадания влаги, снега и холодного воздуха внутрь гаража. Такой гараж получается не теплый, но он отлично защищает машину и инвентарь от осадков и солнца. Чтобы в гараже была плюсовая температура зимой необходимо, чтобы он был утепленным. В пирог стен необходимо добавлять утеплитель, например, вспененные плиты пеноплэкс или плиты базальтовой ваты.

Крыша из профнастила

Конструкция крыши для гаража

Гаражная крыша может быть выполнена в двух вариантах: односкатном или двускатном. А может быть вообще плоская кровля. В зависимости от выбранного варианта следует произвести монтаж стропила из все той же профильной трубы. Угол наклона кровли должен обеспечивать своевременный сход снежной массы, но при этом гармонично вписывать в экстерьер гаража.

После установки стропильной системы необходимо произвести монтаж обрешётки, частота которой напрямую зависит от угла ската крыши, если он более 15 градусов, то она может быть не совсем сплошной. Если же уклон менее 15 градусов, то лучше сделать обрешётку сплошным рядом, чтобы исключить продавливание кровли снежной массой.

Монтаж кровельной обшивки следует начинать с закрепления планок и водостоков. Первым делом на нижний край крыши нужно прикрепить крючки для водосточной системы и уложить на них непосредственно сам водосток.

Затем по периметру крыши надо установить специальные ветрозащитные планки, представляющие собой гнутый под углом стальной лист, который предотвращает проникновение атмосферных осадков под кровлю здания.

Стоит учесть такую особенность: на нижний край крыши, на котором установлена водосточная система, ветрозащитная планка должна крепиться так, чтобы её конец опускался в водосток.

Сами листы профнастила следует располагать волнами в параллель с осью гаража, необходимо это для обеспечения хорошего стока воды и схода снега. Сверху боковой ветрозащитной планки нужно наложить лист профнастила и выровнять его по краю кровли, затем прикрепить его вместе с планкой к обрешётке. Аналогичным же способом необходимо продолжать прикрепление листов до противоположного конца.

Крепление профнастила

Так как профнастил — основа гаража, на нюансах его крепления стоит ещё раз остановиться более подробно.Первый лист в ходе монтажа боковых стенок размещают таким образом, чтобы он нижним краем волны плотно прилегал к вертикальной стойке, иначе острая кромка в дальнейшем может причинить немало неприятностей.

Крепёж профнастила осуществляется с помощью стандартных саморезов, имеющих шестигранную шляпку и каучуковый уплотнитель, с помощью электродрели или шуруповёрта. Вначале следует крепить один из верхних углов, затем лист нужно выровнять с помощью уровня и произвести крепёж по всей площади, оставив незакреплёнными крайние три волны. Следующий лист надо наложить на предыдущий одной волной, выровняв оба поверху, скрепить листы в нескольких местах и продолжить крепёж аналогично первому. Чтобы добиться лучшего прилегания, листы лучше сдвигать к центру крепления на 4-5 мм.

Утепление гаража из профнастила

Утеплить гараж из профнастила можно с помощью пенопласта или минеральной ваты. Однако стоит помнить, что пенопласт является горючим материалом, поэтому лучше использовать рулоны минваты, которые нужно равномерно раскатать с внутренней стороны стен и кровли.

Фиксация утеплителя осуществляется с помощью специального клеящего состава или монтажной пены.

Первый вариант более предпочтителен. Створки ворот по периметру необходимо проклеить полосками морозоустойчивого каучука.

Преимущества и недостатки гаражей из профнастила

Главные достоинства гаражей из профнастила:

Относительная простота монтажа, которая позволяет самостоятельно соорудить гараж практически любому человеку, обладающему минимальными навыками и умениями в строительной области;
Скорость возведения. Общее время, необходимое для строительства такого гаража не превышает 10 дней, 7 которых необходима для застывания бетона;
Долговечность постройки. Срок службы подобных гаражей составляет как минимум 30 лет, а при соблюдении условий эксплуатации может доходить до 50-70 лет;
Относительно низкая себестоимость строительства;
Возможность вторичного использования материалов, использованных при строительстве. К примеру, при необходимости, профнастил и профильная труба могут быть использованы в качестве материала для забора.

В качестве недостатка подобного рода строений нужно отметить низкую устойчивость к температурным перепадам. Однако данное свойство можно нивелировать качественно проведённым утеплением.

Гаражи из профнастила: фото

Ниже представлены фотографии автогаражей из профнастила.

Гараж из профнастилаГараж из профнастилаГараж из профнастилаГараж из профнастила

Посмотрите видео о строительстве гаража из профнастила. Своими руками можно сделать и такую отличную постройку.

Источник: https://fastbuildings.ru/stroitelstvo-garazha/garazh-iz-profnastila.html

Правила и последовательность сборки гаража из профилированной трубы

В статье будем разбирать тему сооружения гаража из профильной трубы. Сразу отметим, что материал для сборки сегодня очень популярен. Профильная труба обладает достаточной прочностью при небольшой толщине стенки. Она дешевле стандартной трубы с круглым сечением, проводить с ней какие-либо операции тоже несложно. Обязательно расскажем о сооружении гаража поэтапно, какие для этого лучше использовать трубы, нужен ли под такой облегченный каркасный гараж фундамент.

Гараж из профилированной трубы и профнастила

Выбираем материал

Итак, начнем с вопроса, из какой профтрубы сделать гараж. Для сооружения небольшой гаражной конструкции можно использовать трубы сечением 40х40 или 40х20 мм. Нет смысла приобретать другие профили, потому что эти размеры гарантируют высокую прочность и несущую способность возводимой конструкции.

Для облицовки гаража лучше использовать материал с хорошими прочностными характеристиками. Оптимальный вариант – профнастил: для стен подойдет марка МП-35 (с полимерным декоративным покрытием), для крыши НС35 или Н75. Толщина листом не должна быть меньше 0,5 мм.

Каркас гаража из профильной трубы может быть разборного типа или неразборного. В первом случае все крепежные стыки соединяются с помощью болтового соединения. Во втором для крепления применяют электросварку.

Труба профилированная 40х20 мм

Нужен ли фундамент

Сама по себе каркасная конструкция из профильной трубы, обшитая профилированными листами, сооружение нетяжелое. Поэтому не стоит закладывать под нее мощный фундамент. И все же он необходим. Обычно для этого используют три его типа:

ленточный;
плитный;
свайный.

Оптимальным считается последний. Сваи заливают в углах каркаса, в них же кроме армирующего пояса закладывают куски профильной трубы, которые будут торчать над поверхностью. К ним впоследствии и будет крепиться сам каркасный гараж.

Есть другой более упрощенный вариант. В свайный фундамент закладывают профильные трубы длиной, равной высоте гаражной конструкции, плюс глубина заливаемых свай. задача производителя работ – выставить по вертикали устанавливаемые элементы будущей конструкции. После того как бетон высохнет, проводят сборку каркаса, привязывая остальные элементы конструкции к уже установленным угловым трубным стойкам.

Плитный фундамент под каркасный гараж

Что касается плитной разновидности, то у нее больше преимуществ. Одно из них – это не только основа для строения, но и готовое напольное основание. Обычно плитный фундамент закладывают на ровной плоскости, которую подготавливают с помощью песчано-гравийной подушки. Затем поверх укладывают армирующую решетку из стальной арматуры и заливают бетонный раствор толщиной не меньше 15 см.

Что касается ленточного фундамента, то и на нем можно сэкономить, используя для формирования не бетонный раствор, а готовые штучные материалы: кирпич, камень или блоки. Это ускорит сам процесс строительства, плюс снизит трудозатраты.

Технология сборки каркаса

Построить гараж из профтрубы непросто, хотя по внешнему виду это достаточно не замысловатая постройка. задача – правильно оценить размеры гаража и создать внутри все условия полноценного хранения автомобиля. Поэтому в первую очередь, еще до закладки фундамента и приобретения всех необходимых материалов, нужно решить, какие размеры будут у будущего строения. Минимальные – 3х4 м. В такой гараж поместится легковой автомобиль и больше ничего. Оптимальные 4х6 м. Внутри дополнительно поместятся верстак, шкафчики и полки.

Проект с размерами одноместного гаража

Что касается высоты, то определяющим являются габариты авто. Если это легковушка, то за основу берут рост человека. Как показывает практика, обычно гаражи возводят в пределах 2-2,2 м.

Давайте рассмотрим вариант, сооруженный на свайном фундаменте с установкой труб прямо в сваи.

Подготовка к сборке

Подготовительные мероприятия – это:

очистка площадки под гараж от мусора и растительности;
выравнивание грунта;
нанесение разметки с помощью колышков и шпагата, можно использовать для этого мел в виде порошка, которым посыпают границы строения;
по углам периметра буром диаметром 20-30 см (можно даже садовым) выкапывают скважины глубиной 80-100 см;
их днозасыпают песком толщиной 5-7 см, который утрамбовывают;
внутрь вставляют армирующий каркас из арматуры с треугольным или квадратным сечением;
внутрь каждой скважины устанавливают профильные трубы, которые немного надо забить в грунт;
заливают бетонный раствор.

В таком состоянии фундамент должен простоять одну неделю, чтобы бетон высох и набрал свою марочную прочность.

Внимание! Если на стройплощадке грунт песчаный, то в скважину лучше установить пластиковую трубу, чтобы стенки углубления не засыпали последнее. Если грунт глинистый, то есть прочный, то внутрь обычно укладывают рубероид, свернутый в цилиндр. Бурение скважины садовым буром На нашем сайте Вы можете ознакомиться с самыми популярными проектами гаражей и других малых форм – бани, беседки, – от строительных компаний, представленных на выставке домов «Малоэтажная Страна».

Сборка элементов каркаса

Пока фундамент сохнет, можно провести сборку элементов каркасной конструкции. По отдельности собирают стенки гаража и кровельную конструкцию. Что касается последней, то сложность и затратность ее сборки будет зависеть от формы крыши: одно- или двускатная.

Итак, в первую очередь надо собрать две боковые стенки, заднюю, переднюю с проемом для ворот, и соответственно крышу. Боковые и задняя собираются одинаково. Отличаются они размерами по длине: боковые длиннее.

На ровной площадке укладывают параллельно два куска трубы, расстояние между которыми определяется расстоянием между установленными в сваи трубными отрезками. Их длина должна быть равна высоте гаража. Между ними перпендикулярно к краям укладывают два длинных трубных куска. Все стыки свариваются между собой. То есть, на площадке получится прямоугольник со сторонами, равными высоте гаража и его длине.

Теперь внутрь прямоугольника необходимо установить промежуточные профили, которые будут выполнять функции ребер жесткости и мест крепления облицовки. Шаг установки 1 м. Монтаж проводят параллельно короткой стороне прямоугольника.

Собранный каркасный гараж без крыши

Таких элементов (панелей) должно быть два. После чего собирается по такому же принципу, задняя стенка гаража. Только ее длина будет равна ширине каркасной гаражной конструкции.

Что касается фасадной стены, то в нее будут установлены ворота. Нередко ее вообще не собирают. Просто усиливают вставленные в фундамент трубы таким же трубными элементами или уголком 40х40 мм. Усиливающий элемент к трубам прикрепляют сваркой.

Сборка кровельной конструкции

Все будет зависеть от того, односкатная крыша будет покрывать гараж или двускатная. Вторая сложнее по форме и способу сооружения, поэтому с ней и разберемся. По сути, для этого на земле надо собрать вот такую ферму, как показано на фото ниже.

Ферма для двускатной крыши

Таких ферм должно быть столько, чтобы их можно было бы уложить через каждый метр длины гаражной конструкции. Высота фермы выбирается с учетом кровельного материала. А так как для гаража был выбран профнастил, то угол наклона здесь выбирается с учетом снеговой нагрузки. И чем она больше, тем круче должна быть крыша.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования малых архитектурных форм: беседки, гриль-домики, навесы и т.п Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Сборка гаража из готовых элементов

Все детали и панели готовы, остается собрать все их воедино. В первую очередь монтируются стенки, которые обязательно выставляются по вертикали. Их приваривают к угловым элементам сваркой. Дальше устанавливаются фермы. То есть каркас гаража собирается полностью.

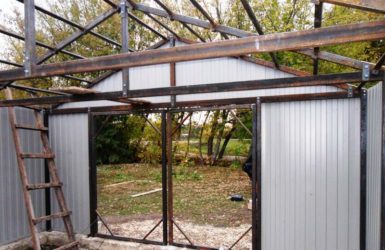

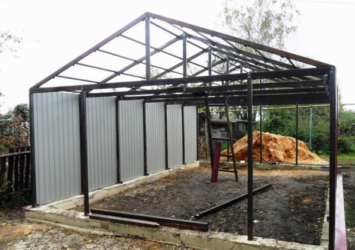

Каркас гаража из профилированной трубы

После чего переходят к облицовке. Сделать ее из профилированных листов несложно. Листы укладываются внахлест относительно друг друга со смещением в одну волну. Таким образом создается герметичность покрытия. Так поступают на стенках гаража и на его крыше. Крепят профнастил к каркасу кровельными саморезами с шестигранной головкой.

На кровле устанавливают коньковый элемент, закрывающий зазор между профилированными листами скатов. Очень важно подрезку профнастила, используемого для покрытия кровли, проводить с небольшим увеличением длины, чтобы образовались свесы, которые будут закрывать собой стенки постройки от атмосферных осадков. Длина свеса – 30-40 см.

В видео показана одна из технологий сборки гаража из профильной трубы и профнастила:

Это может бытьинтересно! В статье по следующей ссылке читайте о том, что собой представляют жилые гаражи, по каким технология возводят постройки.

Формирование пола

Площадку между залитыми сваями засыпают щебнем. Для этого устанавливают по периметру опалубку из досок. Щебеночный слой выравнивают и утрамбовывают. Поверх укладывают армирующий каркас из стальной арматуры, сделанный в виде решетки с ячейками 20х20 см. Решетку укладывают на кирпичи.

Затем заливают бетонный раствор так, чтобы решетка оказалась внутри бетона, где-то посередине его толщины. Обратите внимание, что установленные стеновые панели не должны утонуть в бетонной смеси.

Есть другая последовательность проводимых строительных операций. Сначала заливают бетонный пол, после его высыхания собирают гаражный каркас и делают облицовку.

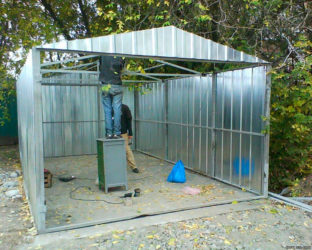

Формирование пола в металлическом гараже

Монтаж ворот

Обычно в каркасный гараж из профильной трубы сложные воротные конструкции стараются не устанавливать. Особенно тяжелые. Оптимальный вариант – это сделать ворота из той же профильной трубы и обшить их с наружной стороны тем же профнастилом. А вот что касается разновидности ворот, то здесь два варианта: распашные и откатные. Чаще устанавливают первую модель, как самую простую в реализации.

Ворота собирают практически как стенки, после чего устанавливают в проем, навешивая на петли.

В видео показано, как надо правильно устанавливать распашные гаражные ворота:

Это может бытьинтересно! В статье по следующей ссылке читайте, какие правила строительства фундаментов для гаража.

Заключение по теме

Гараж, собранный из профильной трубы и облицованный профнастилом, самая востребованная на сегодняшний день конструкция. Она легкая, но достаточно прочная с высокими противовзломными характеристиками. Стоимость такого строения намного меньше, чем гараж, возведенный из кирпича или блоков. К тому же постройку можно всегда быстро и малыми силами разобрать, если такая потребность вдруг появилась.

Прочитать позже

Отправим материал на почту

Автор статьи

Строительный эксперт, консультант портала m-strana

Александр Березин

Источник: https://m-strana.ru/articles/garazh-iz-profilnoy-truby/

Гараж из профнастила своими руками: инструкция по строительству

Профнастил получил свое широкое применение благодаря хорошим характеристикам. Тонкие, рифлёные листы оцинкованного железа сегодня могут использоваться для создания навеса из профнастила своими руками, листы можно встретить в качестве забора, в виде крыши, а также как стеновое покрытие, например, гаража.

Как правильно выбрать профнастил?

Оцинкованная рулонная сталь, которая проходит через несколько слоев покрытия, в том числе лакокрасочного, называется профнастилом. К потребителю этот материал поступает в виде рифлёных листов. Существуют несколько видов профнастила, для строительства гаража могут быть использованы три из них.

Итак,

Н. Эта буква в маркировке профнастила обозначает несущую способность материала. Толщина такого материала самая большая. При этом он имеет высокую волну гофры и бороздки, которые придают ему повышенную жесткость
НС. Несуще–стеновой профнастил, который имеет среднюю по высоте гофру и такую же, среднюю, толщину листов
С. Это стеновой профнастил. Его применение оправдано для обшивки готовых стен. Возможно, под профнастилом размещение слоя утеплителя

Естественно, что самый крепкий профнастил для гаража с маркировкой Н. Поэтому, если стены строятся с нуля (не обшивка гаража профнастилом), стоит выбирать именно его.

Внимание! Ещё один важный момент, цифра в маркировке, идущая сразу же за буквой. Она указывает высоту волны профнастила, а значит, косвенно говорит и о его толщине.

Например, Н – 75 имеет такие параметры:

Толщина листа минимум 0,7 миллиметров – максимум 1,0 миллиметр
Нагрузка, которую может выдержать 1 м2 листа — от 9 килограммов 200 граммов до 12 килограммов
Высота волны – 75 миллиметров

Понятно, что, чем выше высота волны, тем априори материал крепче, но важно также и то, чем он покрыт. Это может быть просто цинк, а также полиэстер, ПВХ или ПВДХ. Профнастил покрытый ПВДХ стоит дороже других, но он признан самым долговечным.

Выше сказано, что для гаража следует использовать профнастил с маркировкой «Н». Но если у Вас уже есть готовый гараж и Вы хотите его обшить этим материалом, то можно воспользоваться профнастилом с маркировкой «С». Цена профнастила С20 составляет 197 рублей за погонный метр.

Отделка стен гаража профнастилом идентична отделке стен дома. Рекомендуем ознакомиться с обшивкой дома профнастилом в этой статье. Она содержит инструкцию по монтажу, а также фотографии домов, обшитых профнастилом.

Преимущества и недостатки профилированных листов для гаражного строительства

Профнастил считается идеальным строительным материалом для возведения малых архитектурных форм. Его бесспорные преимущества следующие:

Быстрота монтажа. Гараж из профнастила реально построить за пару дней
Простата возведения. Ничего сложного в закреплении листов профнастила для создания стен нет
Низкая себестоимость конструкции. Даже, если нанимать профессионалов для строительства такого гаража, стоимость их услуг будет в разы дешевле, чем при строительстве капитального гаража. Обычно, за работу строители могут взять сумму от в пределах 20 000 рублей
Долговечность гаража. Средний срок службы несущего профнастила с качественным покрытием – 30 лет
Возможность переноса сооружения с одного места в другое;
Морозоустойчивость и негорючесть. А также длительная сохранность первоначального вида

Профнастил относится к разряду лёгких строительных материалов. Он очень часто применяется в городах, где запрещено возведение капитальных гаражей. И всё-таки имеет некоторые недостатки:

Деформация от сильного удара. Вернуть первоначальную форму листу невозможно, но заменить его вполне реально
Низкая теплопроводность. Постройки из профнастила холодные. Если их не утеплять, то в них будет температура такая же, как на улице. Устранить недостаток можно, если гараж утеплить внутри

Как видно, гараж из профнастила имеет право на достойное существование. Он вполне может конкурировать (причем вполне успешно) с другими постройками, в которых можно ставить автомобиль.

Этап подготовительных работ при строительстве гаража

Чтобы строить хорошо, нужно знать, что строить. Первое, что нужно сделать — определить с местом и размером гаража. Стоит учесть удобство при заезде в гараж, а также то, как будут открываться ворота, станут ли они мешать соседним постройкам. В гаражах из профнастила можно устанавливать, как распашные ворота из профнастила своими руками, так и автоматические.

Немаловажно просчитать высоту постройки, если она будет ниже соседних, то крыша сможет просесть от большого количества снега, а вода с неё будет уходить очень плохо (так как и снег, и дождь будут скапливаться на площади, которая по уровню ниже других).

Что понадобится, чтобы построить гараж из профнастила своими руками?

Расчет нужного количества профнастила производится довольно легко: длина гаража – это ширина нескольких листов, а их высота – это высота стен гаража. При покупке профнастила стоит прибавить ещё 10 % для качественного выполнения стыков внахлёст.

Ещё понадобятся:

Трубы для каркаса
Утеплитель
Термоизолирующая подложка
Саморезы
Кусачки
Шуруповёрт
Уровни (вертикальный и горизонтальный)
Цемент
Песок
Щебень
Электродрель с насадкой миксер
Емкость для смешивания раствора
П-образный профиль
Герметик

Когда все готово, кстати, сам профнастил на место стройки можно привести в последнюю очередь, нужно начинать делать основание будущего гаража.

Как построить гараж из профнастила

Фундамент

Сначала нужно отметить периметр будущей постройки. По углам вбить колышки и натянуть между ними шелковую строительную нить. Теперь очередь земляных работ
Нужно вырыть траншею. Учитывая, что профнастил – материал лёгкий, глубокую траншею выполнять н нужно. Полуметра в глубину будет более чем достаточно. Ширину траншеи можно сделать не больше 40 сантиметров
По углам основы для фундамента нужно установить трубы. Они послужат основой каркаса. На этом же этапе устанавливается уголок для ворот
Теперь траншею нужно залить раствором готового цемента или сделанной самостоятельно цементно-песчаной смесью

Каркас гаража и ворот

После того как фундамент застынет нужно сварить весь каркас гаража, в том числе его крыши. К нему, позднее, будут прикручены листы профнастила. А на данном этапе к трубам приваривается уголок (для ворот) и профиль для стен. Сразу же делается верхняя планка для проема ворот.

После того, как каркас готов, можно сделать опалубку. Сначала засыпается песок слоем до 5 сантиметров, затем засыпается щебень. Все эту нужно залить цементным раствором. Это будет пол сооружения. Его можно выложить из тротуарной плитки, можно отсыпать щебнем. А можно оставить земляным.

Это важно! Каркас крыши нужно делать с уклоном на заднюю стенку и чем более снежный и ветреный регион, в котором предстоит стоять гаражу, тем больше планок профиля должно быть использовано. Для усиления конструкции можно прикручивать к стеновому каркасу и деревянные планки.

Для стен шаг между планками каркаса должен быть не больше 45 сантиметров. Для усиления конструкции ворот, к их каркасу стоит приварить поперечные перекладины, которые нужно соединить с трубами по углам гаражного каркаса, вмонтированными в фундамент.

Каркас будущего гаража готов. Если он сварен симметрично и пропорционально, то проблем с пришиванием листов профнастила, а также установкой гаражных ворот быть не должно.

Монтаж стен

Между заливкой фундамента, а тем более опалубки и монтажа стен должно пройти минимум 2 – 3 дня. Лучше целая неделя.

Чтобы обшить гараж профнастилом, листы нужно крепить исключительно вертикально, по желобам лучше будет уходить вода. Работа должна проходить так:

Первый лист нужно прикрепить к угловой трубе (стойке) без выступов. Работу проводят шуруповёртом и саморезами. Начинать нужно с верхнего края, постепенно спускаясь вниз, а затем пришивая лист по всему профилю. Исключение – последняя волна, её пришивать не надо
Каждый последующий лист должен накрывать одной волной предыдущий. В этом месте должно быть прошито два листа, а далее пришивать лист по всему профилю, оставляя последнюю волну
Все стыки для исключения попадания воды, а также их промерзания и повышения температуры внутри гаража нужно обработать герметиком

Ворота такого гаража вполне можно сделать из того же профнастила. Лучше всего их выполнить на ширину лицевой стены.

При наличии мощного шуруповёрта и помощника, который будет поддерживать листы и подавать саморезы, вполне можно справиться с монтажом стен и за один – максимум два дня.

Крыша гаража из профнастила

Для односкатной крыши гаража из профнастила листы крепятся параллельно волнам стен. В этом случае вода будет уходить лучше. Выступ за пределы стен лучше делать минимальный (2 – 3 сантиметра). Нужно хорошо закрепить все листы по всему профилю, соблюдая правило нахождения каждого следующего листа одной волной на предыдущий. Стыки листов нужно «проклеить» битумным герметиком.

Как утеплить гараж из профнастила

Утеплить гаражные стены можно и нужно внутри гаража. Так, температура в нём станет выше минимум на 5 °С. Это можно выполнить:

Листовым утеплителем
Рулонным

Сначала к стенам нужно прикрепить термоизолирующую плёнку. Она не даст теплу уходить снаружи, сделает невозможным образование конденсата.

Листы пенопласта, изоплекса или любого другого экструдированного пенополистирола приклеивают специальным клеем к профилю, а стыки запенивают. Точно также утепляются ворота.

А вот для монтажа рулонного утеплителя нужно делать реечный каркас. Поперечные, можно деревянные планки прибиваются к основному каркасу гаража на расстоянии 60 – 70 сантиметров друг от друга. Под них нужно «завести» утеплитель. Его желательно также приклеить к стенам.

Утепление крыши лучше всего сделать тогда, когда готов каркас, но ещё не уложен профиль на крышу.

Цена гаража из профнастила

Средняя цена листа профнастила – 300 рублей. На гараж для одного легкового автомобиля нужно:

По 2 листа для каждой торцовой стены и ворот
По 6 листов на каждую длинную стену
4 листа для кровли гаража из профнастила

Всего 12. Итого – 4 200 рублей.

Цена каркаса обойдется в сумму до 2 000 рублей. На утеплитель придется потратить столько же. На песок и цемент хватит 1 000 рублей.

Итого весь гараж из профнастила своими руками можно построить за сумму чуть выше 7 000 рублей.

За несколько тысяч рублей и пару недель можно выстроить гараж, который прослужит верой и правдой, как минимум, 3 десятка лет. А в случае необходимости его легко демонтировать и перенести в другое место. При этом, учитывая, что конструкция не капитальная, гараж может находиться в пределах внутридомовой территории многоквартирных домов. Поэтому, заставить владельца снести такой гараж, соответствующие службы не будут иметь право. Хотя рекомендовать перенести всё-таки могут.

о строительстве гаража из профнастила своими руками

Сборка гаража из профнастила самостоятельно.

Как покрыть крышу гаража профнастилом. Часть 1.

Часть 2. Крыша гаража из профнастила. Секреты монтажа деревянного каркаса под профнастил.

Часть 3. Продолжение процесса укладки профнастила на крышу гаражу.

Источник: http://MegaBeaver.ru/materials/profnastil/postrojki/garazh-iz-profnastila-svoimi-rukami-instrukciya-po-stroitelstvu.html
