Частота обрешетки под профнастил

Обрешетка под профнастил: назначение, подбор материала

Покрыть кровлю профнастилом самостоятельно – не такое сложное дело. Материал обладает достаточной механической прочностью, не боится коррозии, укладывается споро. Но какой марки выбрать покрытие кровли, как монтируется надёжная обрешетка под профнастил – существенные вопросы.

Назначение обрешетки, подбор материала

Обрешетка – поперечный настил по стропилам. В частном домостроении выполняется из доски или бруса.

• Служит основанием для укладки кровельного материала;
• Придаёт пространственную жёсткость конструкции кровли;
• Помогает равномерно распределить снеговую и ветровую нагрузки на несущие конструкции: стропильную систему, а далее на стены и фундамент.

Натуральная древесина на обрешетку не требует дополнительной механической обработки. Применяется обрезная и не обрезная доска без строжки. Избыточная влажность повлечёт коробление и растрескивание доски, ослабит обрешетку, поэтому следует позаботиться о приобретении кондиционных досок и бруса складского хранения, и сушке на месте. Этот элемент стропильной системы нуждается в огнебиозащите. Пропитке подвергается 100% древесины обрешетки.

На стадии приобретения пиломатериала для обрешетки желательно провести сортировку и отбраковку по следующим параметрам:

• Обилие крупных сквозных сучков;
• Явное коробление;
• Поражение насекомыми;
• Материал с просинью и прозеленью;
• Признаки прели;
• Доски и брус из сердцевины дерева.

Рекомендуемое сечение бруса 50х50. Обрешетка выполняется из доски толщиной 30–50 мм, шириной 100–150 мм. Расчётное количество указано в проекте. При самостоятельном подсчёте закладывается запас не менее 10–15% на неизбежные отходы при обрезке в размер и торцовку концов досок со сквозными трещинами.

Придирчивый подход к подбору стройматериала и трезвый расчёт – оправданная страховка. К провисанию кровли, протечкам, особенно при снеготаянии, ведут не системные ошибки, а заурядные просчёты в устройстве обрешетки.

Почему выбирают профнастил

Плюсы:

• Ценовая доступность профнастила при малобюджетном строительстве в сравнении с иными кровельными покрытиями;
• Скорость монтажа: одним листом профнастила перекрывается минимум 2,5 кв. м крыши;
• Вес листа профнастила в пределах 20–25 кг позволяет обходиться без грузоподъёмных приспособлений;
• Долговечное не травмируемое полимерное покрытие профнастила из полиэстера либо цинка;

Технология формирования профиля профнастила прокаткой роликами в несколько этапов подразумевает создание на поверхности листа упрочнённого слоя наклёпа, который замедляет ржавление металла даже без покрытия.

Минусы:

• Обрешетка под профнастил на крыше с малым уклоном материалоёмкая из-за необходимости уменьшать шаг укладки досок обрешетки;
• Размеры и цветовая гамма профнастила варьируются, но единообразие формы угнетает;
• Вспомогательные помещения с плоской кровлей без утепления нуждаются в дополнительной звукоизоляции. Шум дождя и капель многократно усиливают звук ударов о металл профнастила.

Необходимые уточнения

Несущая способность профнастила рассчитана на большие статические нагрузки. Геометрия гребней и впадин обеспечивает достаточную продольную жёсткость. Добавочные рёбра жёсткости малой глубины одновременно и упрочняют лист, и удешевляют – площадь горизонтальной поверхности профнастила увеличивается благодаря им.

На фото ниже представлены основные типоразмеры профнастила. Первые три преимущественно используются для внешнего оформления стеновых конструкций, редко для крыш. Средний ряд – подходящий кровельный материал для малоэтажного строительства. Высота гребня не только обеспечивает прочностные характеристики, но и дает простор циркуляции воздуха как в вентилируемом фасаде.

Представленные в нижнем ряду профили допустимо использовать основой для межэтажных перекрытий. Толщина металла первых образцов 0,45–0,55 мм. НС 35-1000, НС 44-1000, Н 57-750 до 0,7 мм. Последние – до 1,2 мм. Первая цифра указывает на высоту гребня, вторая – на полезную ширину листа.

Самостоятельное проектирование

Финишное покрытие кровли подбирается заранее. Сопроводительная документация на профнастил содержит минимальные сведения по требованиям СНиПа к монтажу, касающиеся выбранного профиля.Частные застройщики предпочитают трапецеидальный профнастил с высотой гребня 35–44 мм толщиной 0,6–0,7 мм.

Кровельный материал обладает достаточным запасом прочности, выдержит влажную снеговую массу и штормовой ветер. Допустимая нагрузка 600–800 кг на кв. м  Безопасная переносимость деформационных нагрузок компенсирует повышенную стоимость относительно профнастила С 21-1000.

Двускатные крыши жилых домов проектируются с углом наклона свыше 15 градусов. Минимальный шаг обрешетки под профнастил начинается с 400 мм. Односкатные хозяйственные постройки и пристройки к основному жилью с меньшим скатом крыши из профнастила выполняются со сплошным либо учащённым шагом обрешетки.

Количественные показатели расхода стройматериалов на покрытие кровли и обрешетку учитывают:

• Величину нахлеста листа профнастила, увеличивающуюся при изменении угла ската крыши;
• Количество волн перекрытия соседних листов профнастила;
• Частоту шага обрешетки;
• Усиление обрешетки на коньке и карнизе сплачиванием досок;
•  Примыкания к выступающим элементам: слуховым окнам, печным тубам также требуют усиления обрешетки.

Монтаж обрешетки

Начальный этап – ревизия плоскости стропил. Выступы стёсываются, укладывается без натяжения гидроизоляционная плёнка. Следующая полоса перекрывает нижнюю не менее 100 мм. Предпочтительно полосы соединять липкой лентой. Допускается предварительное крепление скобами либо мелкими гвоздями к стропилам.

Важно! Монтажные работы на кровле ведутся только снизу вверх.

Бруски контробрешетки проверяются на прямолинейность и крепятся гвоздями поверх гидроизоляции к стропилам. Брус 50х50 подшивается гвоздями двойной длины – 100 мм. Винтовые гвозди вне конкуренции. Гвоздевое соединение деревянных элементов между собой надёжнее винтового. Калёные саморезы при сильном короблении древесины срезаются, гвозди только гнутся, частично выходят, но продолжают удерживать деталь.

По контробрешетке вверх приколачиваются с зазором 10 мм 2–3 доски карниза. Также сплачивают коньковые доски. Крайние толще прочих на 10–20 мм, так как несут в обрешетке повышенную нагрузку. Удобно пользоваться шаблоном для равномерного распределения досок настила обрешетки. Фиксируются доски из расчёта 1 гвоздь на 50 мм ширины. Гвозди забиваются разнонаправленно.

На Западе под металлическую кровлю из профнастила по стропилам обязательно укладывают листы ОСП (ориентированная стружечная плита) либо влагостойкую фанеру. Плитные материалы снижают перегрев чердачных помещений под профнастилом и улучшают пространственную жёсткость кровли.

Эта мера позволяет уменьшить сечение контрбруса и досок обрешетки. Эффективна при необходимости усилить нижнюю часть кровли на пристройке с малым уклоном. ОСП можно крепить саморезами. Зазор между листами 3 мм.

Стыковка досок обрешетки допускается только с опорой на плоскость стропила. Стыки разносятся по разным стропильным ногам. Со стороны фронтона обрешетка выпускается на 0,3–0,4 м. Когда обрешетка под профнастил полностью установлена, набиваются торцевые ветровые доски по уровню верхней точки профнастила.

Обрешетка стен

Обрешетка стен под профнастил выполняется из деревянного бруса либо металлического профиля. Усложняет работу неровность стен. С использованием отвеса устанавливаются маяки – крайние вертикальные направляющие. По шнуру монтируются промежуточные стойки обрешетки. Далее, работы ведутся по схеме вентилируемого фасада.

Если не планируется наружное утепление стен, профнастил приворачивается анодированными саморезами непосредственно к направляющим. Тогда шаг стоек рассчитывается, чтобы наложение одного листа на другой совпадали с осями стоек направляющих. Слой утеплителя между направляющими диктует наложение горизонтальных опор. Предваряет монтаж обрешетки крепление ветро – влагозащитной мембраны.

Оконные и дверные проемы обрамляются по периметру. Угловые соединения тоже должны иметь максимальное количество точек контакта. Профнастил используется С 21-1000 толщиной 5–5,5 мм.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/montaz/kakoj-dolzhna-byt-obreshetka-pod-profnastil.html

Частота обрешетки под профнастил

Применение профнастила позволяет обустроить качественную, функциональную кровлю. Для обеспечения надежности и долговечности покрытия важно, чтобы обрешетка под профнастил была грамотно рассчитана и правильно смонтирована.

Особенности профилированного листа

Профнастил – достаточно легкий и прочный кровельный материал, выполненный из стального листа. Жесткость профлиста зависит от толщины металла, а так же от глубины и конфигурации профиля, ширины гофры. Шаг обрешетки, на которую крепится данный материал, напрямую зависит от характеристик конкретной марки профнастила, угла наклона кровли, предполагаемых эксплуатационных нагрузок.

Чем больше высота профиля – тем выше предельная нагрузка, которую способен выдержать профлист.

Устройство обрешетки под профнастил требует использования деревянных брусьев или досок, уложенных вплотную либо вразрядку перпендикулярно стропилам. Данная конструкция обеспечивает необходимую прочность кровли, ее сопротивляемость и равномерное распределение внешних нагрузок.

Она монтируется при возведении стропильных систем из дерева или металла, а также на крышах с небольшим уклоном, выполненных из железобетонных плит. Монтаж деревянной обрешетки под профнастил выполняется при помощи скоб, гвоздей, саморезов, дюбель-гвоздей, в зависимости от материала стропильного каркаса или основания крыши.

Принципы расчета обрешетки под профнастил

Как и большинство кровельных покрытий, профилированный лист крепится к обрешетке. Шаг обрешетки под профнастил оговорен в строительных нормах. В СНиПе указаны требования к данному параметру, исходя из угла наклона ската крыши :

• при минимальном уклоне кровли для монтажа профнастила необходима сплошная обрешетка, либо обрешетка с шагом, не превышающим 400 мм (выбор зависит от толщины металла и марки используемого материала);
• при среднем уклоне деревянное основание может монтироваться с шагом 300 – 650 мм;
• если кровля имеет большой угол уклона, шаг может составлять до 1000 мм;
• отдельные марки профнастила, обладающие высокой жесткостью, могут монтироваться с шагом обрешетки до 3000 или 4000 мм, если угол наклона ската составляет более 8 градусов.

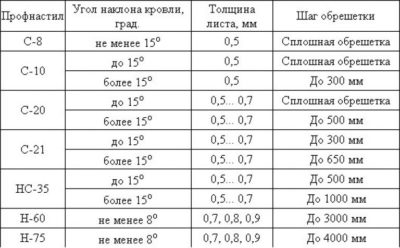

Более подробно с зависимостью шага обрешетки от марки профиля можно ознакомиться благодаря таблице :

Угол наклона кровли, град

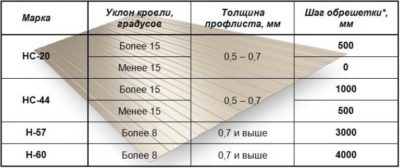

Таблица. Зависимость шага обрешётки от марки профнастила

При проектировании кровельной системы следует заранее определиться с материалом финишного покрытия. Производители профнастила в сопроводительной документации указывают требования к укладке конкретного материала. Рекомендуется выполнять расчет обрешетки под профнастил, в соответствии с параметрами, указанными производителем (они не выходят за пределы требований СНиП).

В частном строительстве нередко выбирают профнастил с профилем высотой 35 мм из стального листа толщиной 0,6-0,7 мм. Такой материал может монтироваться на обрешетину с шагом до 1,5 метров, при этом кровля рассчитана на нагрузку до 600 кг на квадратный метр. По такой крыше можно безбоязненно перемещаться при очистке или ремонте, но следует отметить, что данная конструкции повышенной прочности несколько дороже, чем кровля из профнастила меньшей жесткости.

Если предполагается использовать профнастил с высотой профиля 21 мм и менее, шаг обрешетки под профнастил должен быть минимальным, либо монтируется сплошная обрешетина. Данный кровельный материал не рассчитан на высокие нагрузки, для него требуется прочная основа, чтобы избежать деформации листов.

Профилированный лист с высотой профиля от 44 мм в частном строительстве практически не используется, так как этот материал предназначен для обустройства кровли промышленных сооружений .

Подготовка материала для обрешетки

Чтобы рассчитать количество требуемого пиломатериала, необходимо знать длину и ширину ската, а также выполнить расчет шага. Кроме того, следует учесть, что у конька и карниза следует монтировать по две доски, чтобы обеспечить необходимую прочность кровельного настила. Усиления требуют и места примыкания к печным трубам, слуховым окнам, вентиляционным коробам и т.д. К результату вычислений следует добавить еще 10%. так как в процессе монтажа пиломатериал придется подрезать до необходимых размеров и часть уйдет в отходы.

Сечение бруска должно составлять не менее 50×50 мм. Также обрешетка может выполняться из обрезной или необрезной доски толщиной 50 мм. Требуется использовать хорошо просушенный пиломатериал. Рекомендуется использовать брусья и доски из ели, сосны, бука, ольхи. Материал может быть не фугованным, но следует обратить внимание на прямолинейность его поверхностей.

Доски и брус не должны быть покороблены, при необходимости поверхность элементов следует подправить.

Обрешетка под профнастил эксплуатируется в условиях повышенной влажности, поэтому велик риск повреждения деревянных элементов грибком и микроорганизмами. Чтобы предупредить гниение древесины, пиломатериал требуется обработать антисептиками. Также необходима противопожарная обработка элементов кровли. Сегодня выпускаются специальные составы для огнебиозащиты, которые позволяют проводить оба вида обработки за один раз.

Допускается обрабатывать уже готовую обрешетку, но конструкция кровли будет значительно эффективнее защищена, если она монтируется из элементов, заранее качественно пропитанных огнебиозащитным составом.

Монтаж обрешетки

Как сделать обрешетку под профнастил? В первую очередь следует обратить внимание на структуру кровельного пирога скатной кровли, в случае, если в качестве финишного покрытия используется профнастил. Поверх стропил требуется уложить гидроизоляцию из рубероида либо специальной водонепроницаемой мембраны. Кровля из профлиста требует качественной вентиляции, поэтому вдоль стропил, поверх гидроизоляции, необходимо набить бруски сечением 50×50 мм – контробрешетка дает возможность создать требуемый вентиляционный зазор .

Обрешетка крепится к контробрешетке. Для этого доски или бруски набиваются параллельно карнизу строго горизонтально. Чтобы упростить монтаж, рекомендуется натягивать веревку, закрепив по краям ската и поверив ее горизонтальность, лучше использовать деревянный шаблон. К деревянным брускам контробрешетки обрешетка крепится скобами или гвоздями, если используются металлические элементы, следует применить саморезы. К бетонному основанию крыши она крепится с использованием дюбелей.

В нижней части ската, параллельно карнизу, крепится основная доска обрешетки, ее толщина должна быть больше, чем у остальных элементов. Толщина доски выбирается исходя из высоты профиля профлиста, а также длины используемого крепежа, с помощью которого закрепляется внешняя сторона листа кровельного покрытия. По торцам ската крыши необходимо установить ветровые доски. Их поверхность должна находиться выше, чем остальные элементы обрешетки, на высоту профиля профнастила.

Монтаж обрешетки под профнастил далее выполняется по направлению снизу вверх. Каждый брусок крепится к каждому стропилу на один гвоздь. Для крепления доски к каждому стропилу следует использовать два гвоздя по верхнему и нижнему краю, чтобы избежать выворачивания доски с повреждением кровельного покрытия при высоких нагрузках. Стыковать элементы обрешетки по длине следует на стропиле, закрепляя каждый из концов гвоздями или скобами. На одной стропильной ноге не следует стыковать обрешетку соседних ярусов.

Как делать обрешетку под профнастил, соблюдая технологию монтажа, можно узнать из специально подготовленного видео.

Похожие новости

Источник: https://stroyka.ahuman.ru/chastota-obreshetki-pod-profnastil/

Обрешетка под профнастил

Обрешетка под профнастил является ключевым этапом при создании кровельного пирога, в независимости от того, какой материал используется для стропил и откосов – правильно уложенные продольные и поперечные компоненты гарантируют долгий срок службы покрытия, его устойчивость к механическому воздействию.

Компания ИнноваСтрой, выполняющая строительство коттеджей под ключ, часто использует профилированные листы для обустройства крыши загородных резиденций, максимально используя все преимущества материала.

Профессиональный подход в разработке проекта кровельного пирога, стропильной системы и обрешетки, обеспечивает надежность монтажа, отсутствие продольных и поперечных прогибов, соблюдение принципа стока воды со скатов, даже при минимальном уклоне.

Профнастил позволяет создавать своеобразный внешний облик коттеджа, чем и заслужил свою популярность у архитекторов и дизайнеров, специализирующихся на стилях хай-тек, модерн, минимализм, техно, урбанистик.

Обрешетка под профнастил – нужна ли она?

Считается, что данный материал сам по себе является достаточно прочным, и не требует дополнительной основы при монтаже. Однако данное утверждение характерно только для профнастила с высоким гребнем – когда продольные ребра выступают в качестве источников жесткости для листа. В частном строительстве используются виды и марки материала, который имеет не очень выраженные волны, так как большие ребра придают облику дома вид промышленного предприятия, а потому обрешетка крыши под профнастил играет ключевую роль, так как лист не имеет достаточно жесткости на прогиб.

Еще одним важным моментом является особенность материала – стальная основа довольно тонкая и не является достаточной преградой для теплообмена.

Снаружи и внутри кровельного покрытия образуется небольшой конденсат, который нужно отводить, а под профнастилом обязательно должен быть вентиляционный зазор, обеспечивающий эффективный выход влаги. Также под обрешетку укладывают дополнительные слои стройматериалов – паро- и гидроизоляцию, утеплители различного вида.

В такой ситуации от использования обрешетки никуда не уйти; она должна выполняться грамотно и качественно, чтобы обеспечивать ровные скаты, без впадин и прогибов, как в поперечном, так и в продольном направлении.

Уникальность самого материала состоит в том, что он может монтироваться практически на любую основу – будь то дерево, или же металл – что значительно расширяет сферу его использования в частном строительстве. Профнастил эффективно используют для простых и сложнокомпонентных крыш, создавая прочную обрешетку для каждого элемента крыши. Кроме этого, база для кровельного материала еще выполняет функции опоры для доборных компонентов, используемых в процессе формирования крыши – ветрозащита, торцевые планки, стоки, ендовы, конек, облицовка труб и мансардных окон.

В компании ИнноваСтрой представлены готовые проекты домов под ключ, в которых можно использовать профнастил в качестве основного кровельного материала для загородной резиденции, что не сильно сказывается на стоимости документации и возведении – ведь материал намного дешевле большинства популярных видов покрытия.

Обрешетка крыши под профнастил

В практике специалистов нашей компании встречаются различные типы основы под укладку профилированных листов, так как каждый случай имеет свои особенности и требования согласно СНиП. Стоит отметить, что данные нормативные акты в точности регламентируют правила создания обрешетки под профнастил, в зависимости от видов и углов уклона скатов кровли. На сегодняшний день существует несколько видов обрешетки:

1. сплошная – чаще всего устраивается на крышах с минимальными углами ската – до 10°. В данном случае создается практически ровная поверхность из широких досок с зазорами между ними в районе 10-15 миллиметров, необходимых для изменения параметров древесины (усыхание);
2. обычная – имеет вид двухслойной решетки с вертикальными и горизонтальными брусками или планками. Шаг обрешетки под профнастил для ската в 10-15° составляет не более 450 миллиметров – это параметр между горизонтальными рядами; при углах склона свыше 15°, шаг может быть в диапазоне от 500 до 1000 миллиметров, в зависимости от типа листа и требований по его монтажу;
3. двойная – применяется для усиления прочности и долговечности, когда используются дополнительные горизонтальные и вертикальные ряды планок. Такой тип обрешетка применяется для монтажа листов с небольшими волнами, которые не могут служить самостоятельными ребрами жесткости.

Стоит отметить, что все производители обеспечивают свои материалы подробной инструкцией, какой вид и как часто должна быть установлена деревянная или металлическая обрешетка – все эти рекомендации идут в соответствии со СНиПом и не противоречат тому опыту, который накоплен специалистами ИнноваСтрой. В некоторых регионах с повышенной снеговой и ветровой нагрузкой практически всегда используют двойную или комбинированную обрешетку – когда конек и край создают в виде сплошного деревянного полотна, а внутренние части ската обеспечивают дополнительными опорами и крепежами. Прочность и долговечность в данном случае играет первостепенную роль.

Размер обрешетки под профнастил

Первейшая задача проектировщика – создать грамотный и точный документ, где будут указаны все основные требования по обустройству обрешетки, включая используемые материалы. Как правило, цена индивидуального проекта или типового коттеджа в ИнноваСтрой уже содержит необходимые затраты на древесину и на работу специалистов. В отдельных случаях может использоваться металлическая основа, как главная опора для кровельных пирогов частного дома; сюда же можно отнести и реставрацию уже возведенных коттеджей, для которых осуществляется разработка проекта с нуля.

СНиП дает четкие указания на то, каким должен быть размер обрешетки под профнастил, а также тип материала для ее создания:

• древесные рейки и доски должны быть обработаны специальными антисептиками, огнеупорными и влагостойкими смесями, так как они будут постоянно контактировать с окружающей средой, даже в столь небольшом пространстве, как вентиляционные каналы под профнастилом;
• габариты компонентов обрешетки должны быть достаточными, чтобы выдерживать вес кровли, а также обеспечивать продольную и поперечную жесткость. Для обрешетки используются – брус с размером сторон 50х50, 60х60, 75х75 миллиметров; доска строганая, толщиной 2-5 сантиметров и шириной до 150 миллиметров. Длина материала зависит от ширины кровли и ее компонентов – сращивание производится по стропилам или вертикальным планкам так, чтобы стыки находились в шахматном порядке;
• ровность поверхности должна быть идеальной – не допускается наличие впадин и горбов на деревянных компонентов, так как они будут видны на кровле, а также станут обеспечивать препятствие для нормального стока воды и схода снега;
• шаг обрешетки под профнастил определяется по правилам, указанным в СНиПе, инструкции от производителя, описанным выше требованиям. В большинстве случаев, не нужно укладывать рейки и бруски слишком часто, так как это приведет к перерасходу материала, а также создаст слишком много точек крепления – 1 квадратный метр профнастила крепится всего 5 шурупами;
• расчет обрешетки должен быть таковым, чтобы все места перенахлеста и крепления сдвоенных волн были четко на брусках. В этом помогут специалисты ИнноваСтрой, использующие компьютерное моделирование и собственный многолетний опыт монтажа кровли из профилированных листов.

Обрешетка под профнастил в сложных местах

При строительстве коттеджей и загородных резиденций часто случаются моменты, когда внешний вид дома имеет множество неравномерных скатов и строгих геометрических форм в кровли. В данном случае используется иной тип обрешетки, который позволяет не только обеспечить надежность крепления листов, но и стыковку их с прилегающими поверхностями стен, труб или иных конструктивных компонентов. Как правило, для сложных участков используется двойная обрешетка или, как ее еще называют «контробрешетка», позволяющая крепить профнастил на поверхности с любым уклоном, вплоть до строго горизонтальной.

Стоит помнить, что стальной лист профнастила имеет определенный вес, и на него обязательно действуют силы тяжести, а потому – крепление кровли должно осуществляться специальными саморезами с высокой частотой точек монтажа, чтобы обеспечить устойчивость материала, особенно на сложных участках.

Обрешетка кровли из профнастила выполняет сразу несколько функций, которые направлены на увеличение прочности и надежности крыши. Правильное выполнение всех операций по созданию основы из дерева или металла – гарантия того, что профнастил будет лежать ровно, прочно, эффективно противодействовать внешним механическим и атмосферным воздействиям. При грамотном создании обрешетки крыша будет служить многие десятилетия, не требуя ремонта или замены – особенно, если она выполнена проверенными специалистами ИнноваСтрой.

Источник: https://innstroy.ru/enciklopedija-stroitelstva/obreshetka-pod-profnastil

Размер обрешетки под профнастил — какое расстояние между досками на стены, ширина и толщина, металлическое устройство

В процессе строительства дома, в будущем, к примеру, без работ, связанных с обустройством крыши, не обойтись.

При работе с данным элементом требуется особое внимание уделить внешним материалам, которые будут использоваться в процессе отделки и которые не менее важны, чем машина для штукатурки стен.

Сразу стоит отметить, что при тщательном планировании подобной работы будет относительно немного, самое основное рабочее время придется отдать на изготовление обрешетке под профнастил.

Основная необходимость в обрешетке под профлист

Требуется обратить особое внимание на тот фактор, что именно от этой конструкции будет прямо зависеть общее качество кровли, степень ее долговечности, как и вид дома от качества облицовочной керамической плитки.

На основу, которую представляет собой данная обрешетка осуществление крепление всего строительного материала. Кроме того, качественная обрешетка предназначена для эффективного обеспечения прочности покрытия, которая не помешает и модульным винтовым лестницам.

Обычно качественно выполненная обрешетка, предназначенная для монтажа под настил или металлического сайдинга под дерево, о котором писалось здесь https://fasdoma.ru/sajding/metallicheskij/pod-brus.html, по сути своей представляет собой изготовленные из качественного дерева брусья.

Пример устройства деревянной обрешетки

Они крепятся специальными крепежными устройствами, строго перпендикулярно стропилам. Присутствие обрешетки гарантирует такие показатели, как высокая прочность и надежность кровли, максимально равномерное выдерживание запланированных нагрузок. Обрешетка под сайдинг, возможно вам пригодится эта статья.

Необходимо знать, что отсутствие такого конструкционного элемента, как обрешетка, кровельное покрытие здание или сооружения будет максимально надежным и крепким. Кстати, стоит обратить внимание, что любой используемый кровельный материал будет крепиться именно к подобной конструкции.

Основные достоинства

К основным преимуществам такого элемента, как обрешетка, можно отнести такие факторы, как:

Современные строительные бригады делают основу под кровельный материал из качественных деревянных досок, теса или жердей. В процессе возведения здания или жилого дома профессионалы рекомендуют укладывать слой гидроизоляции, а также качественного утеплителя. В нем обычно остается особый вентиляционный зазор, предназначенный для будущего профилированного листа.

Есть такое понятие, как сплошной настил. Его необходимо делать строго вокруг таких конструкционных элементов, как дымоход, пожарные люки, вентиляционные трубы и большое количество иных конструкций, которым требуется в обязательном порядке высокая жесткость.

Особенности металлической обрешетки при устройстве крыши – шаг прогона

Такую конструкцию, как металлическая обрешетка, стоит устанавливать в том случае, если проводятся работы с листами, толщина которых составляет более 0,7 мм. Это основано на том, что данный параметр оказывается прямо влияние на общий вес материала.

https://www.youtube.com/watch?v=VO_XRw_Fb1k

Перед тем, как начать основные работы с кровельным материалом, требуется измерить периметр всей поверхности. Рекомендуется в обязательном порядке учесть все запланированные трубы, элементы водостоков, карнизы и прочие элементы. После проведения всех измерений, можно приступить непосредственно к монтажу труб, предварительно их сварив. Для этой цели необходимо использовать стандартную дуговую сварку.

Несмотря на достаточно высокую жесткость самого металла, полученные при сварке швы могут подвергаться некоторым коррозийным процессам. Чтобы предотвратить их полное разрушение, требуется в обязательном порядке покрыть данные участки специальной качественной грунтовкой и эмалью, которые предназначены для наружных рабочих процессов.

Такие элементы, как стропильная доска и гофрированный лист, необходимо закреплять посредством специальных прочных саморезов. Важно обратить внимание на то, что металл не требуется портить стандартными гвоздями. Причина этого основана на том, что данные манипуляции достаточно плохо воздействуют на общую герметичность материала.

Как сделать

Устройство обрешетки под профнастил осуществляется на основании некоторых основных этапов, как и при монтаже мокрого фасада, о технологии которого читайте в статье:

1. Осуществляется разметка основного положения обрешетки на всех, расположенных по краям стропилах, также отмечается вылет элемента за крайние стороны стропил. Определить его можно согласно предварительному проекту кровельной части сооружения.
2. По длине ската необходимо разместить все основные места крепления элементов к основе. Если при осуществлении данных рабочих процессов на них обнаруживаются какие-то неровности, их обязательно следует устранить посредством присутствующих в арсенале подручных средств.
3. Далее следует укладывать обрешетку, что необходимо делать строго от верхнего края конька. Делается это строго по предварительно нанесенной разметке.
4. После грамотного укладывания всех конструкционных элементов, можно уже начинать процесс их закрепления. Если делается обрешетка деревянная, доски необходимо будет закреплять к брусьям и использовать специальные гвозди, размер которых составляет 150 на 100 мм. для металлической обрешетки используются иные крепежные элементы.

Нередко возникает ситуация, когда длина досок намного меньше показателей самого ската. В таком случае потребуется произвести их сращивание. Все стыки между кровельными элементами в обязательном порядке должны располагаться на качественном стропильном брусе. Профессионалы советуют при осуществлении работ следить за тем, чтобы все без исключения швы были расположены сразу друг за другом. Крайне рекомендовано производить работы так, чтобы они были расположены на соседних брусьях.

-сюжет о правильном обустройстве обрешетки под профнастил

Полезные видео-советы о том, как провести монтаж обрешетки на крыше перед укладкой профнастила.

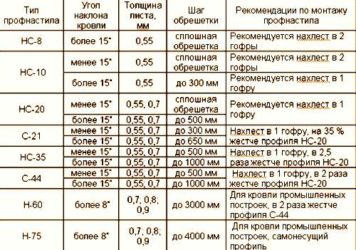

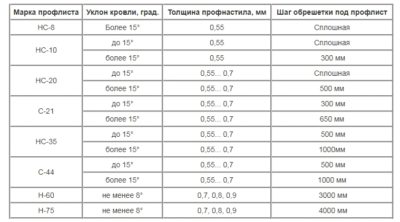

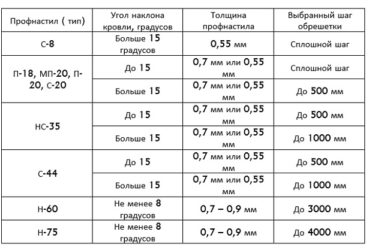

Размер и шаг обрешетки

Важно знать, что обрешетка, которая предназначена для настила, имеет несколько видов. Различия часто основаны на такой характеристике, как шаг обрешетки под профнастил:

• Сплошная. При ее выборе необходимо понимать, что дерево, как материал, через какое-то время может деформироваться, то есть усыхать или, наоборот, разбухать. Именно по этой причине между досками стоит оставить небольшой зазор, размер которого составляет 10 мм. Это не относится к металлическим обрешеткам, так как все что нужно для их качественной эксплуатации осуществлять защиту от коррозии.
• Со стандартным шагом. Подобная обрешетка является на данный момент очень востребованной, здесь шаг будет равен примерно 20-40 см.
• Особая разреженная. При ее приобретении потребуется знать, что расстояние между элементами здесь достигает примерно 50-70 мм, в некоторых случаях оно может быть больше.

Основа обычно производится из доски, также подойдет деревянный брус, который имеет стандартное квадратное сечение, размером 60 или 50 мм. Что касается ширины данного материала, то лучше, если он не будет превышать 15 см.

Процесс крепления кровельного профнастила требуется делать посредством обычных гвоздей, которые требуется вбивать в каждое без исключения стропило кровельного покрытия.

Производимые крепления в обязательном порядке должны быть в два раза больше, чем сама обрешетка. Например, если толщина используемого бруса равна 75 на 75 мм, крепежная деталь должна быть равна 150 мм.

При достаточно больших нагрузках, стоит обеспечить высокие показатели прочности крыши. Для этой цели вполне можно произвести установку качественной двухслойной основы. Нижний ее ряд выполняется в виде особой разреженной конструкции, которая параллельна коньку, что касается верхнего, то его монтируют перпендикулярно.

Что собой представляет монолитное перекрытие по профнастилу узнаете по этой ссылке.

Стоимость кровельной обрешетки для профнастила

Говоря о стоимости обрешетки, которая будет укладываться под профнастил, можно отметить, что она прямо зависит от большого количества разнообразных факторов и параметров. Это может быть высота и толщина бруса или досок. Если все работы планируется выполнять своими силами, можно рассчитывать на значительную экономию, так как деньги придется отдать только за материал.

Например, за один квадратный метр бруса заплатить нужно будет примерно 5000 рублей. Если же есть необходимость приобрести доски, заплатить придется примерно 5500 рублей.

Все строительные работы требуется осуществлять исключительно в сухую, солнечную погоду. Это необходимо для того чтобы обрешетка под профнастил со временем не подверглась деформации от постоянной или периодической влажности.

Подводя итоги

Делаем обрешетку по схемам на фото

Стоит отметить, что данная конструкция может быть использована не только для возведения кровли, но также для стен. Высота профнастила в данном случае будет составлять 20 мм, так как листы немного большего размера при более близком рассмотрении будут смотреться достаточно громоздко. Обычная толщина профнастила в подобной ситуации должна быть не более 0,5 мм.

Такая важная при строительстве дома конструкция, как обрешетка, является одним из самых важных элементов. Обрешетка составляет основу конструкции кровельного покрытия. От грамотно рассчитанной и установленной основы, предназначенной для монтажа профнастила, будет прямо зависеть вся последующая эксплуатация кровельного покрытия.

Она точно также, как и стропильная система, обязана быть максимально прочной и надежной, способной выдержать самые серьезные нагрузки. Если крыша будет холодной, то прочтите про утепление потолка в доме с холодной крышей.

Источник: https://FasDoma.ru/materialy/profnastil/obreshetka.html

Какие доски подходят под профнастил?

Основу кровли составляет система стропил, отвечающая за прочность. Чтобы конструкция создавала небольшую нагрузку на стены, применяется деревянный брус. Кровельный материал укладывают на обрешетку. Для обеспечения надежности, безопасности эксплуатации следует руководствоваться рекомендациями строительных норм и правил, сделать корректный расчет обрешетки под профнастил.

Профлист используют не только в промышленности, а также при возведении объектов любого назначения. Так как его основа сталь, усиленная ребрами жесткости, он повышает прочность крыши. В то же время он достаточно легкий и отлично защищает сооружение от проникновения влаги.

Тип обрешетки

Ни одно здание не обходится без крыши, которую закрывают различными материалами для кровли. Исходя из условий эксплуатации и размеров сооружения, выбранного кровельного материала используют разную обрешетку с различным шагом:

• Разреженная. В качестве несущих элементов применяют брус или доску. Шаг между ними от 60 см;
• Уплотненная или стандартная. Расстояние между деталями 25- 50 см;
• Сплошная. Собирается из доски или фанеры, с технологическими зазорами не превышающими 10 мм;
• Двойная. Объединяет в себе разреженную и сплошную, первая служит основной для второй.

Монтаж профнастила производится на обрешетку сплошного или уплотнённого типа. Остальные используются для крыш повышенной прочности, их покрывают сплошным или мелким кровельным материалом.

Обрешетка под профнастил изготавливается из различных материалов. Применяют профиль из металла и бруски из дерева. Так как конструкция должна выдерживать серьёзные нагрузки требуется найти компромисс между весом и прочностью. Самым универсальным материалом, чтобы делать обрешетку под профнастил является деревянный брус или доски.

Металлическая обрешетка чаще всего используется для больших производственных сооружений, в большинстве случаев маленького наклона.

Возводя дома индивидуальной застройки, обрешетку выполняют из дерева. По общему правилу делать обрешетку под профнастил надо правильно. Её монтаж производят на гидроизоляцию из рубероида или другого материала, который препятствует образованию конденсата, возникающего при перепаде температур, является поглотителем, появляющейся изнутри здания влаги.

Так как дерево горючий материал и подвержен воздействию микроорганизмов, для предотвращения возгорания, гниения и прочих разрушающих факторов, доски обрабатываются специальными составами, имеющими противопожарные и антисептические свойства.

Выбор типа обрешетки

Выбор параметров несущей конструкции в первую очередь зависит от климата местности. От него будет зависеть угол наклона крыши, от которого, в свою очередь будет зависеть марка используемого профлиста. В зонах с высоким выпадением снега крышу возводят с максимальным уклоном до 60о. Это делается, чтобы снег под собственной тяжестью сваливался с крыши и не утяжелял конструкции. В иных случаях для упрощения угол наклона уменьшают, в целом он варьируется в пределах от 15о до 60о.

Выбор профнастила и тип обрешетки будет зависеть от наклона скатов крыши. Основное различие между профлистами заключается в высоте профиля, чем он ниже, тем меньше прочность изделия. Когда угол наклона больше, соответственно надо увеличивать высоту профиля. Можно найти компромисс, и выиграть в деньгах. Для этого делается обрешетка под профнастил для разных марок листов.

Для ската крыши с минимальной величиной наклона, используя стеновую-кровельную панель с профилем 10 мм (порфнастил марки С10) делают сплошную обрешетку. Если взять марку С21, то обрешетка уже стандартная. С44 — разреженная.

Сплошная или двойная обрешетка применяется не только для низкопрофильного профлиста, ею также усиливают крышу. Обычно, при применении двойной конструкции, монтаж нижнего ряда осуществляют вдоль конька, а верхний делают поперек. Обрешетку с шагом применяют, если используется утолщенный утеплитель.

Обрешетка под профнастил для домов индивидуальной застройки делается деревянной. Используется брус квадратного сечения с длиной стороны от 50 до 75 мм. Допускается использование обрезной доски. Доска под профнастил должна иметь ширину не превышающую 15 см, толщина должна быть меньше 2 см. Более широкие доски применять не рекомендуется из-за склонности древесины деформироваться под воздействием влаги и разницы температур. Для экономии многие применяют не обрезную доску, требования к ней аналогичные.

Приобретая брус, необходимо убедиться в отсутствии сучков и механических повреждений. Идеальным вариантом будет, если доски будут просушены до 8%. От этого будет зависеть качество выполняемых работ.

Чтобы закрепить обрешетку берут саморезы. Следует обратить внимание, чтобы они были оцинкованными, тогда они не будут подвержены коррозии. Длина крепежного элемента должна вдвое превышать толщину бруса или доски, предназначенной для профнастила.
