Чем крепить ОСБ к обрешетке крыши?

Чем крепить осб к обрешетке крыши

От того, насколько правильно будет смонтирована обрешетка под мягкую кровлю, зависит и срок службы материалов, из которых она выполнена. Заявленный производителями 50-летний срок службы битумной черепицы может быть значительно продлен, если монтаж основания под мягкую кровлю выполнен качественно. Но при несоблюдении требований к производству этого этапа в устройстве крыши даже дорогое современное покрытие может оказаться не на высоте. И претензии к фирме, реализовавшей кровельный материал, не будут приняты ее руководством из-за нарушений технологии при изготовлении обрешетки.

Обрешетка крыши — важнейший этап, от которого зависит срок службы мягкой кровли.

Проникновение влаги через покрытие способно привести к гниению стропильной системы и быстрому разрушению всей крыши здания. Как же правильно подготовить основу для рубероида или битумной черепицы, чтобы не пришлось заниматься ремонтом после первого же зимнего сезона?

Выбор материалов

Учитывая, что основание, на которое будет уложено легко деформирующееся покрытие, должно быть ровным и не иметь провалов и выпуклостей, самые подходящие материалы для него:

• кровельная фанера;
• плиты OSB;
• доска из массива дерева.

Рисунок 1. Схема расположения карнизной планки.

Кровельная фанера производится из шпона хвойных пород и отличается влагостойкостью и прочностью. Производители обрабатывают ее составами, обеспечивающими деревянному листу огнестойкость. Пропитка фанеры антисептическими веществами предотвращает гниение и продлевает срок службы материала. Ровная поверхность делает ее непревзойденным основанием под рубероид или битумные черепицы. Скорость укладки такой обрешетки и легкость материала чаще всего определяют выбор строителя при устройстве крыши под мягкую кровлю.

В отличие от фанеры плиты OSB представляют собой прессованный материал из крупной стружки. Связующим элементом в ней служат синтетические смолы. Ровная поверхность и достаточная влагоустойчивость в сочетании с более низкой, чем у фанеры, ценой могут повлиять на предпочтение плит в глазах мастера.

Менее подходящий для основания материал — доски. Установка обрешетки для мягкой кровли, выполненной из этого покрытия, требует соблюдения некоторых правил из-за естественных свойств дерева впитывать влагу и коробиться. В отличие от легкого и быстрого крепления листов фанеры или плит монтаж основания может отнимать значительно больше времени благодаря необходимости присоединения к стропилам каждого элемента в отдельности.

Технология изготовления

Вне зависимости от того, из чего будет производиться устройство обрешетки под мягкую кровлю, потребуется ряд инструментов и материалов:

Рисунок 2. Схема монтажа листов.

• брусок деревянный толщиной 5 см;
• паро-влагоизоляционный материал;
• капельники;
• доска, фанера или плиты OSB;
• крепежные элементы — гвозди кольцованные или саморезы;
• молоток или шуруповерт;
• измерительный инструмент;
• электропила.

Если планируется сделать теплый чердак или мансарду под крышей из мягкой черепицы, то перед монтажом обрешетки нужно позаботиться об укладке термоизоляции на межстропильном пространстве.

Последняя выполняется на основании из досок или листового материала, закрепленных с внутренней стороны чердачного помещения.

Для предохранения внутреннего пространства от попадания влаги служит паро-влагоизоляционный слой из полимерной пленки. Он препятствует накоплению под кровлей конденсата из паров, проникших из жилища и воздуха. Капли влаги при этом должны собираться в капельник, или карнизную планку (рис. 1), и отводиться в водосточный желоб. Первый необходимо прибить по периметру здания, поверх него расстелить край пароизоляции и герметизировать стыки битумом.

Для обеспечения вентиляции подкровельного пространства рекомендуется оставлять зазор не менее 5 см между листами обрешетки и влагоизолирующим слоем. Для этого поверх пленки на стропила прибить продольные бруски от конька до свеса. Шаг обрешетки под мягкую кровлю в этом случае — 25-30 см. Сверху данного слоя можно устанавливать материал для основания под рубероид или битумную черепицу.

Обрешетка из листовых материалов

Рисунок 3. Последовательность монтажа досок.

К листовым материалам относятся фанера или плиты из стружки. Крепление производится на саморезы либо спиральные гвозди длиной 5 см. Древесно-стружечные плиты можно крепить и кольцевыми гвоздями 4,5-7,5 см с шагом между ними около 30 см. Головки крепежа следует утопить в толще обрешетки, чтобы избежать повреждения кровельного материала.

При монтаже листовых покрытий обрешетки следует оставлять технические зазоры в 2 мм для кровельной фанеры и от 3 мм — для плиты OSB. Продиктованы эти требования способностью материалов разбухать от повышенной влажности воздуха. При укладке их вплотную друг к другу расширение вызовет коробление.

При монтаже листовых материалов нужно помнить и о том, что каждый элемент должен иметь минимум 2 опоры. Стыковать листы нужно только на этих основаниях, забивая гвозди вдоль стыков с шагом 12-15 см на расстоянии от кромки не менее 1 см.

Рекомендуется располагать листы фанеры или ДСП длинной стороной параллельно коньку. Отдельные элементы покрытия должны быть смещены по отношению друг к другу на 1/2 длины (рис. 2).

Как выполнить дощатую обрешетку?

Обрешетка под мягкую кровлю, выполненная из доски, должна также иметь ровную поверхность по всей плоскости ската крыши. Достичь этого можно только путем тщательного отбора материала по толщине. Монтаж элементов производится на гвозди, забитые возле каждой кромки в месте ее пересечения со стропилами. Чтобы избежать коробления кровли, нужно соблюдать следующие правила:

Рисунок 4. Крепление подложки и мягкой кровли.

1. Технический зазор между соседними досками не должен быть менее 3 мм.
2. При раскладке элементов нужно обращать внимание на расположение годовых колец на спиле. Монтаж вести только округлой частью вверх (рис. 3).
3. Влажность материала на момент монтажа не должна превышать 20%. В противном случае при высыхании доски гладкость поверхности будет нарушена.
4. Обрешетка из досок должна выполняться в направлении от свеса к коньку.

После того как все деревянные элементы будут установлены, на поверхности их должна быть закреплена подложка под мягкую кровлю, иначе именуемая ковром. Для этой цели лучше всего использовать рекомендуемые производителем рулонные материалы. Они имеют поверхность, которая позволяет лучше приклеиваться нижней стороне битумной черепицы и предохраняют ее от воздействия деревянных поверхностей (рис. 4). Такая кровля приобретает дополнительную прочность и влагонепроницаемость.

Стыковать отдельные полосы ковра нужно с нахлестом около 10 см. Ориентировать их следует вертикально, вдоль ската крыши. Поверх этого слоя можно начинать монтировать детали мягкой кровли в соответствии с указаниями производителя.

Долговечность и надежность крыши из битумной черепицы зависит от того, насколько аккуратно выполнена подготовка крыши под мягкую кровлю. Даже хорошие современные материалы при несоблюдении условий монтажа могут деформироваться, придавая поверхности неухоженный вид.

На искаженном основании чрезмерным нагрузкам будет подвергаться и кровельный материал. Это приведет к его быстрому износу и потребует ремонта крыши.

Источник: https://dacha.ahuman.ru/chem-krepit-osb-k-obreshetke-kryshi/

Требования к материалам для наружных работ

Обшивка способна повысить показатель жесткости каркаса здания посредством распределения нагрузки на себя. К основным показателям и критериям, по которым будет выбираться облицовочный материал, станет прочность и отсутствие изгиба при сжатии панелей. В процессе эксплуатации усадки следует избегать. Поверхность и структура стен должна остаться без изменений спустя годы, вне зависимости от факторов внешнего воздействия и климатических условий региона. Используемый материал должен быть устойчивым к влаге, вредителям, грибковым и существенным температурным перепадам.

Сложности в планируемом монтаже могут возникнуть на любой стадии, и заключаться они будут в тонкостях предстоящих манипуляций, а не зависеть от веса и габаритов используемого материала. При условии, что предстоящие работы планируется выполнять самостоятельно, сложность работ будет играть первостепенную роль, так как найма помощников не предвидится. Используемый строительный материал должен легко сверлиться и резаться, при этом не крошиться и сохранять первоначальные показатели. Менять подобную обшивку каждые несколько лет — занятие затратное.

Подобным требованиям отвечают такие материалы как:

• ДВП;
• обрезная доска;
• ОСП (ОСБ);
• ЦСП;
• влагостойкие виды фанеры.

По характеристикам материалы схожи и применяются при строительстве каркасных сооружений. Для того, чтобы совершить правильный выбор, следует ознакомиться со всеми возможными вариантами заранее.

Главное об ОСП (OSB)

Такой материал, как ОСП (ориентированно-стружечная плита), считается наиболее востребованным среди современных строительных материалов, во многом благодаря универсальности и возможности применения в строительстве каркасных сооружений. Представляют собой конструкции, состоящие из нескольких слоев прессованной щепы и стружки. Внутренние слои уложены поперечно, в то время, как наружные, продольно. В качестве соединительного материал применяется воск и смолы синтетического происхождения, которые обладают характеристиками, присущими влагоотталкивающим пропиткам.

Выпускаемые категории OSB

OSB-3	Показатель жесткости плит повышенный. В наличии влагостойкая пропитка. Используется как при наружных, так и внутренних отделочных работах.
OSB-2	Используется при осуществлении монтажа несущих конструкций в помещениях с низким показателем влажности.
OSB-1	Применяется только для проведения внутренних отделочных работ помещений с приемлемым показателем влажности. К материалу применим пониженный показатель механических нагрузок.

При заливке бетонных конструкций, исходя из соотношения стоимости и качества материала, предпочтение отдается OSB-3, который широко применяется в частном строительстве и при проведении отделочных работ разного уровня сложности. Применяется ОСП:

• создания многоразовой опалубки;
• несущих перегородок;
• обшивки стен.

Поверхность плит способна плотно удерживать гвозди (0,7 см от краев), поддается сверлению, резке, шлифовке. Помимо технического назначения, обшивка служит в качестве декоративного покрытия. Для этого поверхность обрабатывается посредством краски или влагостойкого лака.

Преимущества материала:

• устойчивы к грибковым и паразитирующим микроорганизмам – грызуны и насекомые обходят плиты стороной;
• устойчивы к существенным температурным и атмосферным перепадам;
• обладают высоким показателем прочности и упругости;
• способны переносить вибрации и нагрузки при сжатии;
• стойкие к деформации;
• обладают плотной структурой, которая предотвращает расщепление и расслоение плит в процессе последующего использования и обработки.

К недостаткам относят:

• содержание формальдегида и фенола – токсичных соединений;
• горючесть;
• низкий показатель паропроницаемости.

Монтаж пароизоляции и ОСП (OSB) плит

Для того, чтобы влага не проникла в слой утеплителя, материал защищается. Стены с внешней стороны каркасной постройки покрываются пароизоляционной пленкой. В качестве креплений пригодится строительный степлер.

Рулон раскатывается на горизонтальные полоски, которые крепятся внахлест (5-10 см) к стойкам расположенным вертикально. Пленка должна плотно прилегать к поверхности, что следует проверить. После пароизоляционный слой накрывается ОСП плитами, которые выступают в роли основания под последующую отделку.

В качестве крепежных элементов используется шуроповерт и саморезы обычного образца. Панели крепятся поочередно, для подрезания используется лобзик.

Установка утеплителя

Примером может служить использование такого утеплителя, как минеральная вата, которая крепится на плитах каркаса. Такой материал характеризуется как упругий, вспомогательного способа крепления не потребуется, что позволяет размещать утеплитель между стойками. Удерживаться материал будет за счет собственного размера.

Укладывается утеплитель в два слоя в шахматном порядке. Стыковые соединения первого слоя будут перекрываться вторым строго по центру. Таким образом, можно избежать образования мостиков холода в дальнейшем, которые становятся причиной образования конденсата и сырости в помещениях.

Как результат, грибка и плесени ждать не придется.

После окончания монтажных работ, установленные плиты следует защитить от сильных порывов ветра, дождя и снега. Обшивка материала осуществляется по той же технологии, что применимы для внутренних стен. Понадобится обустройство ветрозащитной и гидрозащитной мембраны, которая защитит поверхность стен от ветра и непогоды. Для большей надежности, мембрана фиксируется посредством контр-обрешетки.

Обшиваем панелями наружные стены

При осуществлении внешних отделочных работ следует использовать листы ОСП толщиной в 1,1 см. В процессе осуществления работ, следует придерживаться следующих рекомендаций:

1. Для того, чтобы обшить оконные и дверные проемы, следует использовать цельные листы, внутри которых после проделываются соответствующие проемы.
2. При обустройстве двухэтажной постройки, следует устанавливать листы таким образом, чтобы одновременно перекрывались оба этажа. Это поможет придать каркасу необходимой жесткости.
3. Место стыка одного из листов должен приходиться на центральную часть другого. Таким образом каркас приобретет необходимую жесткость.
4. Зазор между панелями составит 0,5 см. В связи с частыми температурными перепадами и влажности, габариты деревянных конструкций могут измениться и для этого понадобится дополнительное пространство.
5. Каждые 10-15 см плита фиксируется, по центру 20-30 см. Во избежание раскола материала, от края делаются отступы в 1,5 – 2 см.
6. Между панелью и гидроизоляционным слоев оставляют небольшое пространство для того, чтобы присутствовала вентиляция.
7. Для крепления ОСП листов используются гвозди. Подойдут как винтовые, так и кольцевые оцинкованные. Длина элемента будет в 3-4 раза превышать толщину используемого листа.
8. Панели монтируются матовой стороной внутрь. Одна плита должна соприкасаться одновременно с тремя стойками каркаса, для придания конструкции жесткости.

Для обработки плит может использоваться любой облицовочный материал. Использование ОСП листов считается приемлемым решением при сравнении показателя качества и стоимости.

Обшиваем деревянный каркас ОСП плитами

Рекомендации касательно материала, используемого для обшивки каркасных конструкций, схожи с теми, которые применимы к уже возведенным стенам. Однако в этом случае листы будут считаться ключевым или основным элементом жесткости. Толщина листа составит 1,2 см и более. Рекомендуется отдать предпочтение 1,5-1,8 см толщины. Подхода может использоваться два: крепление листов ОСП без использования обрешетки и сборка каркаса при участии обрешетки.

Без обрешетки

Источник: https://vse-pro-stroyku.sqicolombia.net/chem-krepit-osb-k-obreshetke-kryshi/

Чем крепить ОСП на кровлю?

Сделайте кровлю из гибкой черепицы – и у вас будет самый нарядный дом во всей округе. Мягкая кровля прослужит полвека, не теряя прекрасного вида и эксплуатационных свойств, если ее правильно уложить. Самое важное – обрешетка, основа для покрытия.

Какая должна быть обрешетка для мягкой кровли?

Технология обрешетки под мягкую кровлю

Материал мягкий, под него нужно сплошное основание. Для устройства обрешетки под мягкую кровлю используется фанера, доски или листы OSB. Есть несколько способов монтажа:

• фанеру кладут прямо на стропила. Этот способ наименее эффективен: сокращается пространство между покрытием и утеплителем, ухудшается вентиляция под кровлей, не отводится конденсат. Влага разрушает и утеплитель, и фанеру, и само покрытие. Битумная черепица – очень герметичный и абсолютно не дышащий материал, пренебрегать вентиляцией ни в коем случае нельзя;

• перед укладкой фанеры параллельно карнизам или диагонально крепят доски контробрешетки. Этот способ тоже не слишком оптимален;

• самый правильный и распространенный способ – контробрешетку под мягкую кровлю устанавливают на стропила вдоль них. В этом случае вентзазор получится идеальный, ничто не будет препятствовать току воздуха под фанерой от карниза до конька. А на коньке стоит специальный вентилирующий элемент – аэратор, через него влагонасыщенный воздух выводится из-под крыши наружу.

Схалтурить здесь нельзя: вы получите не слишком качественную крышу, а производитель откажется от гарантии на материал, поскольку вы выполнили монтаж без соблюдения технологии. Выбирайте третий вариант, не ошибетесь.

Влагостойкая кровельная фанера

Материал многослойный, гибкий. Удобно монтировать, долго служит.

Подойдет марка ФСФ – фанера из древесины хвойных:

• пластичная:
• прочная на изгиб;
• водостойкость противодействует размоканию и гниению;
• плотность хвойных достаточно низкая (по сравнению с дубом и другими твердыми породами), листы легкие;
• в процессе изготовления листы обрабатывают комбинированными составами, включающими в себя антисептики и антипирен. Фанера защищена от возгорания и грибковых организмов;
• хорошо сопротивляется агрессивным средам.

OSB

Это усовершенствованный аналог всем известных ДСП, принципиально отличающийся от них по эксплуатационным свойствам.

Прессовочным процессом управляет компьютер, это позволяет изготовить плиты, равномерные по толщине.

На такой обрешетке не будет перепадов и воздушных пустот под покрытием.

Свойства плит:

• влагостойкость. Не промокают, а значит, не деформируются при высыхании;
• прочность. Конструкция выносит большие ветровые и снеговые нагрузки;
• небольшой вес.

Доска, шпунтованная или обрезная

Если вы хотите выполнить монтаж обрешетки под мягкую черепицу из этого материала, нужно выбрать хвойные доски с влажностью не больше 20 процентов и отсортировать их по толщине.

Нужную толщину материалов определяют в зависимости от шага стропил и контробрешетки:

• при шаге стропил 30 см следует брать фанеру или плиты 9 мм, доска не подойдет;
• шаг 60 – 12 мм или доска 20;
• 90 – 18 и 23;
• 1,2 метра – 21 и 30;
• 1,5 метра – 27 и 37.

Как сделать обрешетку под гибкую черепицу?

Сплошная обрешетка кровли под мягкую черепицу должна быть идеально ровной, углы и изломы исключены: в противном случае покрытие будет тоже перегибаться, это приведет к излишнему трению и быстрому износу. Схема обрешетки под гибкую черепицу – укладка в шахматном порядке, с разбежкой стыков.

1. Шаг обрешетки под мягкую черепицу, если выполняете ее из доски – от трех до пяти миллиметров.

Обратите внимание

При укладке обратите внимание на форму годовых колец: округлая сторона должна быть обращена вверх.

Это принципиально: при таком расположении доски возможные деформации будут минимальными.

Доски кладут начиная с карниза и продвигаясь наверх, параллельно коньку.

Крепят к контробрешетке саморезами, по две штуки с обеих сторон.

2. Листы фанеры тоже ориентируют параллельно коньку. Между соседними оставляют зазор в два миллиметра.

Зазоры при укладке древесных материалов необходимы: при намокании листы и доски увеличиваются в объеме, в отсутствие технических промежутков контробрешетку вспучит.

Вторая причина изменения размеров – термическое расширение.

Фанеру крепят к контробрешетке саморезами или ершенными гвоздями. Шляпки следует утопить в поверхности основы, чтобы они не царапали подложку черепицы. Шаг крепления листов – 12 сантиметров. Обязательно нужно закрепить края, чтобы лист не сорвало ветром.

3. При устройстве под мягкую кровлю обрешетки OSB плиты кладут с зазорами от трех миллиметров. Крепят саморезами, спиральными гвоздями 5,1 см или кольцевыми от 4,5 до 7,5 см.

Фиксируют к контробрешетке через 30 сантиметров, на стыках – через 15, отступая от края не меньше сантиметра.

Каждая плита должна иметь не меньше двух опор, стыки должны располагаться на опорах.

По окончании монтажа на готовую обрешетку мягкой кровли стелют подкладочный ковер и кладут черепицу в соответствии с инструкцией к ней.

Если вам сложно установить обрешетку под мягкую кровлю своими руками, обращайтесь к нам в СТМ-Строй.

Мы на рынке больше пятнадцати лет, знаем все тонкости монтажа, работаем быстро и на совесть. Выполним для вас и обрешётку под мягкую кровлю, и целиком черепичную крышу по разумной цене.

мой опыт — ваши сэкономленные деньги и нервы.

Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.
Задавайте вопросы, не стесняйтесь, я всем отвечаю —  это бесплатно

+7(495) 241-00-59Я доступен для звонков 7/24 — буду рад вам помочь, обращайтесь!

Дополнительные материалы по теме

Источник: https://stroystm.ru/poleznye-publikatsii/stati/obreshetka-pod-myagkuyu-krovlyu

Саморезы для OSB – выбираем и рассчитываем правильно

Ориентированно стружечная плита или OSB – непременный атрибут любой современной стройки.

Материал используется как для наружной, так и внутренней отделки, может играть роль несущего или связующего элемента, например, в кровельном пироге, а может быть самостоятельным решением, скажем, в роли межкомнатных простенков или потолочных перекрытий.

Какими саморезами крепить ОСБ зависит от конструктивных особенностей строения и места непосредственной установки стружечных плит.

Способы крепления ОСБ

Универсальность OSB, действительно, не имеет себе равных. Ее с одинаковым успехом используют на любых этапах и циклах строительства.

Для того, что бы рассмотреть все возможные варианты крепления ОСБ плит, будет удобно разделить их монтаж на несколько основных групп:

• кровельный;
• стеновой;
• напольный.

Каждая такая монтажная категория имеет определенные нюансы, хотя основной принцип крепления древесных плит будет идентичен.

Методы крепежа ОСБ при кровельных работах

Установка OSB плит в качестве одного из слоев кровельного пирога, требует повышенного внимания к прочностным характеристикам, как самого материала, так и крепежа используемого в работе.

Учитывая значительные ветровые и снеговые нагрузки на плоскость кровли, а так же тот факт, что кровельные конструкции не являются статичным, жестким сооружением, специалистами рекомендуется обращать внимание на следующие моменты:

• при укладке ОСБ на кровле приоритет следует отдавать специальным «ершовым» или кольцевым гвоздям;
• фосфатированные саморезы, применяемые в установке ОСБ, более хрупки и имеют меньшую прочность при подвижках конструкции;
• окончательный выбор того, какими саморезами крепить ОСБ к каркасу, за мастерами и зависит от климатических условий в районе строительства;
• длина гвоздей или саморезов применяемых в кровельных работах, высчитывается по простой формуле: толщина листа ОСБ +минимум 40-45 мм на вход крепежа в каркас;
• то есть, если стандартными считаются размеры OSB в 9 мм, 12 мм, 15 мм, то, следовательно, длина самореза будет в диапазоне 50-75 мм;
• карта крепежа выглядит так: по стропилам шаг саморезов – 300 мм, по стыкам плит – 150 мм, по карнизному или коньковому срезу – 100 мм и отступ от края листа – минимум 10 мм.

Источник: https://iso-incru.com/chem-krepit-osp-na-krovlyu/

Укладка ОСБ на крышу — Справочник домашнего мастера

ОСБ это универсальный материал, его используют для стен и для пола и даже для потолка. Отделка его не лишена трудностей, но все же можно покрыть ОСБ лаком,  положить плитку, уложить на него линолеум, и многое другое. Если материал используется для стены, как в каркасных домах, ОСБ плиту можно утеплить, причем для этого подходят разнообразные материалы.

Но в этой статье мы поговорим как использовать ОСБ под мягкую кровлю. Ведь этот материал может быть прекрасной основой для вашей крыши.

Толщина ОСБ под мягкую кровлю

Настало время определится с выбором материала, и проблема еще в том что ОСБ выпускается 4 классов и нужно выбрать ОСБ только с нужными характеристиками.

ОСБ под мягкую кровлю должна быть 3 класса, именно этот класс является водостойким и может нести на себе физические нагрузки.

Теперь, определяемся какая должна быть толщина ОСБ под мягкую кровлю, тут все будет зависеть от шага стропил, и чем он больше тем толще должны быть укладываемые сверху листы.

Вот некоторые ориентировочные данные толщины осб для кровли:

• Шаг 300 — толщина ОСБ 9 мм.
• Шаг 600 — толщина ОСБ 12 мм.
• Шаг 900 — толщина ОСБ 18 мм.
• Шаг 1200 — толщина ОСБ 21 мм.

Так же не забывайте, что с увеличением толщины увеличивается и вес осб плиты, поэтому при больших пролетах значительно усложняется постройка крыши, да и лишний вес ей не к чему. Ведь это в дальнейшем дает дополнительные нагрузки на стены и фундамент.

Укладка ОСБ без обрешетки

Укладка ОСБ под мягкую кровлю может осуществятся непосредственно на стропила. Но для этого нужно чтобы их шаг был в пределах 50-60 сантиметров, а толщина ОСБ была 12 мм.

Нюансы укладки:

• ОСБ укладывается перпендикулярно стропил.
• Начало и конец ОСБ должен заканчиваться и соответственно крепится к стропилам.
• Листы должны идти в шахматном порядке, чтобы вертикальные швы не попадали в одну линию.

Не забывайте, что ОСБ это натуральный материал и он при изменениях температур будет расширятся, поэтому чтобы края не сыпались а листы не коробило оставляйте небольшие зазоры в швах — от 3 до 5 миллиметров.

Крепить материал к стропилам нужно гвоздями,  и длинна их должна быть в приделах 50 мм, чтобы была возможность при расширениях материалу свободно двигаться. Если гвоздь будет короткий его может просто полностью вытянуть из стропил.

Гвозди советуют использовать винтовые, это позволяет креплению по истечением времени быть более надежным чем с обычным гвоздем.

Также очень важно, чтобы ОСБ ложилось параллельно конька, и строго перпендикулярно стропилам. Если вы объедаетесь на  несколько сантиметров, настил этого не простит. У вас конечные края  ОСБ будут сильно скошены по отношению деревянного каркаса крыши.

Чтобы этого не произошло натягивайте веревку которая была бы ориентиром для укладки листов и всегда все проверяйте, что бы потом не пришлось все разбирать.

Конечно в некотором случае можно подправить и подрезкой листа, но если подрезать каждый лист работа усложнится в несколько раз.

Основной сложностью при укладке ОСБ на стропила, это их туда подъем.  Для такой работы нужен один а то и несколько помощников.

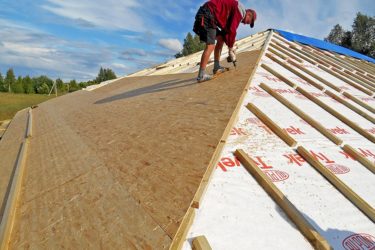

Укладка осб под мягкую кровлю на обрешетку

Выше описанный вариант не использует обрешетку, поэтому укладка ОСБ под мягкую кровлю может быть не очень качественной. Проблема в том что длинные стыки листов фактически лежат в воздухе,  а это значит что у вашей крыши эти места будут уязвимы.

И проблема вовсе не в том что эти края может деформировать от перепада температуры. Дело в том что когда на крышу попадает снег он дает очень большую нагрузку на весь материал и слабых мест быть не должно. Небольшой прогиб и в вашей крыше может появится дыра, за короткое время которая приведет в негодность часть крыши.

Чтобы не было таких печальных случаев, многие мастера рекомендуют дополнительно кидать обрешетку из 20 или 25 доски. Укладка таких досок делается так, чтобы длинные края ОСБ попадали на эту обрешетку  и крепились на ней.  Внутри, под ОСБ также должно проходить еще две доски которые не позволяют листу прогибаться.

Особое внимание при укладке ОСБ на крыше уделите погоде, или защите листов от дождя. При попадании влаги листы разбухают и увеличивают свой объем на 2-3 мм — хоть они и влагостойкие. И если вы будете доделывать крышу сухими листами, у вас будет разница в толщинах. А это все значительно ухудшает качество вашей крыши.

Так как для таких целей обычно используют листы размером 2440×1220 или 2500×1250, то у вас расстояние между пролетами обрешетки будет или 55 — 60 сантиметров, при использовании одной доски под середину  ОСБ или 35-40 когда там идут две доски.
В первом случае толщина ОСБ-3 должна быть 12 миллиметров, во втором — хватит и 9 мм панели.

Крепится материал на гвозди, прибивается лист по периметру и в середине в один или два ряда. Расстояние между гвоздями в ряду должно быть приблизительно 150 мм.

Незабываем также за стыки, в которых расстояние должно быть от 3 до 5 мм. Это даст возможность листам свободно расширятся при изменениях температур. Если этого не сделать листы начнут давить на друг-друга в местах стыков будут как минимум крошится и деформироваться.

— мягкая кровля на осб

Основная сфера применения ОСБ плит – это обустройство конструкционных элементов здания: крыши, пола, стен. При этом монтаж осб плит имеет некоторые особенности, знание которых поможет сделать обшивку качественной и долговечной. До того, как начать монтаж, необходимо определиться с выбором метизов, которые будут играть главную роль при закреплении ОСБ.

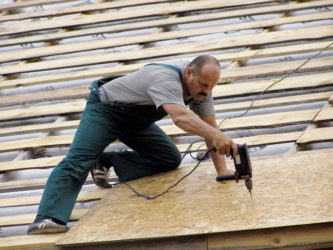

Применяемые гвозди и шурупы

Существует множество разновидностей гвоздей, которые используются в зависимости от места крепления плиты и её веса:

• отделочные: используют там, где желательна маскировка и вероятность выдергивания сведена к минимуму. Часто применяют совместно с клеем.
• круглые без шляпки: нужны при настилании полов, при монтаже каркасных конструкций и при закреплении плит, имеющих шпунтовое соединение
• со шляпкой: применяются там, где нет необходимости в маскировке;

Также существуют специальные гвозди, имеющие нарезку кольцевого или винтового типа. Такие метизы лучше удерживают прибитую плиту, но плохо поддаются выдергиванию.

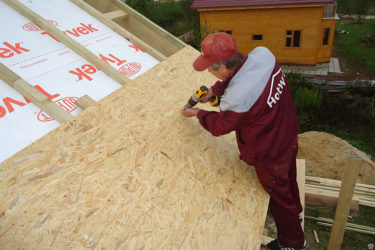

Наиболее подходящие элементы для крепления ОСБ

Лучше всего крепить панели посредством шурупов, предназначенных для работы с деревом — надежность крепления резко возрастает. При этом допускается использование гораздо меньшего числа шурупов, если сравнивать с количеством гвоздей. При необходимости шуруп можно запросто вывернуть, переключив шуруповерт на реверс.

Отделка крыши

До начала монтажа необходимо удостовериться в параллельности обрешетки или стропильных ног. Поверхность должна быть выровненной, а несоблюдение этого требования ведет к невозможности надежного соединения паз-гребень.

Если подготовленные к монтажу плиты попали под дождь, то их перед укладкой необходимо просушить.

До монтажа следует убедиться, что чердачное пространство имеет соответствующую вентиляцию (общая площадь вентиляционных отверстий должна быть не менее 1/150 от всей площади по горизонтали).

Схема правильной укладки ОСБ на крышу

Наибольшая часть эксплуатационной нагрузки должна ложиться на длинную ось плиты. Сочленение коротких торцов должно осуществляться на подпорках крыши. Длинные стороны стыкуются на вспомогательных опорах, способ соединения – паз-гребень или Н-образные скобки.

Если у плит края ровные (т.е. отсутствует шип и паз), то следует оставлять дилятационный зазор в 3 миллиметра. Это даст возможность материалу изменять размеры при перепадах температуры без ущерба для качества покрытия.

Плита должна лежать, как минимум, на 2-х опорах (на них и должно приходиться соединение). Ниже показана зависимость расстояния между элементами обрешетки от толщины ОСБ (для крыш, имеющих наклон не более 14-ти градусов):

• 1м: толщина плиты от 18-ти мм;
• 0,8 метра: толщина от 15-ти мм;
• 0,6 метра: толщина от 12-ти мм.

При укладке плиты рядом с дымоходом необходимо соблюдать установленные СНиПом нормы. Качественное крепление осб плиты к стропилам возможно с использованием кольцевых гвоздей от 4,5 до 7,5 см длиной, либо спиральных длиной в 5,1 см. Расстояние до края плиты не может быть менее 10 мм.

Монтаж ОСБ на стены

Монтаж может идти двумя способами: в горизонтальном положении или вертикальном.

При обходе оконных, дверных проёмов необходимо оставлять зазор примерно в 3 мм.

При расстоянии меж опорами стены в 40-60 см рекомендуется обшивка стен осб плитой толщиной в 1,2 см. Если необходима теплоизоляция, то её следует организовать до крепления плит. В качестве теплоизолирующего материала предпочтение стоит отдать минеральной вате.

Источник: https://reminform.com/ukladka-osb-na-kryshu/

Обрешетка под мягкую кровлю: виды, технология строительства, советы

Термин «мягкая кровля» объединяет в себе целую группу материалов. Это и рубероид, и рулонные наплавляемые покрытия, и мягкая черепица. Несмотря на внешние различия, все эти материалы изготовлены на базе модифицированного битума, который придает конечным кровельным изделиям мягкость и гибкость. А также одну важную особенность: они не способны сами по себе сохранять жесткую форму и выдерживать внешние нагрузки.

Битумные материалы выполняют свою функцию, только будучи уложенными на жесткий и прочный каркас. Таким каркасом при создании мягкой кровли служит обрешетка в виде ровного сплошного настила.

Какая обрешетка подходит для мягкой кровли?

Если углубиться в термины, то обрешетки могут быть разреженными и сплошными.

При устройстве разреженной конструкции, ее элементы (доски) располагаются на стропилах не сплошняком, а с определенным шагом. В среднем, этот шаг составляет 20-50 см. Такая конструкция не подходит для мягких битумных материалов, так как они будут провисать между элементами.

Мягкая кровля требует устройства сплошной обрешетки, которая представляет собой настил из досок, ОСП, фанеры. Допускается небольшой зазор между элементами, но он не должен превышать 1 см.

Виды сплошной обрешетки

Итак, под мягкой кровлей обязательно должен быть сплошной настил. С этим мы определились. Но обрешетка под мягкую кровлю может состоять не только из этого слоя. Существует 2 типа сплошных обрешеток:

1. Однослойный настил – элементы обрешетки укладывают параллельно коньку, непосредственно на стропила. В качестве элементов используют доски (тес), фанеру или ОСП. Одинарная обрешетка применяется редко, в основном, для укладки рубероида.
2. Двойной настил – сочетание двух слоев, иногда составленных из разных материалов. Первый слой – рабочий, является, по сути, разреженной обрешеткой. Он состоит из досок (брусьев), которые монтируют вразгон. Затем на него выкладывают второй, уже сплошной слой – настил из досок, ОСП или фанеры. Двойная обрешетка дает возможность сформировать вентиляционный зазор под настилом и вместить между стропилами пирог теплоизоляции. Поэтому такая конструкция предпочтительна для всех современных битумных материалов (также и для гибкой черепицы).

Рассмотрим технологии устройства сплошных обрешеток всех имеющихся типов.

Монтаж однослойной сплошной обрешетки

Однослойная обрешетка укладывается непосредственно на стропила, без всяческих дополнительных элементов. Подходит для бюджетного строительства с применением рубероида, без формирования пирога утепления под кровлей.

Вариант #1 – обрешетка из досок

Для сплошного одинарного настила можно использовать шпунтованные доски или тес. Необрезные доски не подходят, так как все их неровности отразятся на поверхности мягкой кровли. И это негативно повлияет на декоративные и влагоизоляционные свойства кровли.

Такая обрешетка – самая простая и состоит из набитых поперек стропил досок.

Требования к доскам для сплошной обрешетки:

• Доски должны быть гладкие, без сучков.
• Их ширина – 100-140 мм, толщина – 20-37 мм (зависит от шага стропил: до 900 мм – толщина 20 мм, 900 мм – 23 мм, 1200 мм – 30 мм, 1500 мм – 37 мм).
• Влажность – не больше 20%. Это обусловлено тем, что сырая древесина рано или поздно начнет рассыхаться, а элементы крепления – выпадать из нее. Кроме того, на сыром основании срок эксплуатации битумных материалов сокращается.
• Доски должны быть антисептированы для предотвращения гнилостных процессов, появления жучков-древоточцев и грибкового налета.

Во время монтажа такой обрешетки, доски закрепляют поверх стропил, перпендикулярно им, вдоль конька. Так как доски имеют свойство коробиться, формируя с одной стороны вогнутый лоток, а с другой – выпуклость, обрешетку необходимо стелить лотками наверх. Тогда вода, просочившаяся через кровельный материал, попадет в лоток, проследует по тесине к карнизу и стечет по нему наружу, не попав при этом на чердак.

Монтаж ведут снизу вверх, начиная от свеса. Места стыков досок по длине укладывают на опорах (на стропилах). Гвозди (саморезы) забивают поближе к кромкам, при этом стараясь немного утопить шляпки в древесину. Между соседними досками (по высоте) оставляют еле заметный зазор – около 3 мм. Он служит для нивелирования температурных деформаций древесины, возникающих при подвижках влажности и температуры. При смене условий доски обрешетки будут сжиматься и расширяться, поэтому если закрепить их слишком плотно, вероятно появление неровностей.

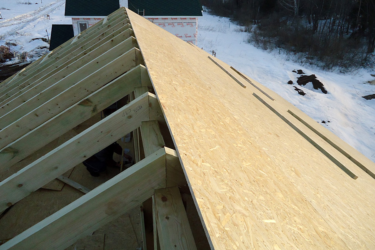

Вариант #2 – обрешетка из щитовых материалов

Вместо досок на стропила можно закрепить щитовые материалы – фанеру или ОСП. Они обладают высокой влагостойкостью и гибкостью, необходимыми для долгосрочной службы на кровле.

Использование щитовых материалов позволяет ускорить процесс монтажа обрешетки и получить идеально ровную поверхность-основу для последующей раскладки рулонных материалов или битумной черепицы.

Требования для щитовых материалов:

• Высокая влагостойкость. Параметрами, необходимыми для работы во влажных условиях на кровле, обладают далеко не все щитовые материалы. Среди подходящих для кровель можно отметить ОСП-3 (влагостойкая марка ориентировано-стружечных плит) и ФСФ (влагостойкая фанера).
• Толщина – 9-27 мм (зависит от шага стропил: если это расстояние составляет до 600 мм, то толщина листа должна быть как минимум 9 мм, если 600 мм – 12 мм, если 900 мм – 18 мм, если 1200 мм – 21 мм, если 1500 мм – 27 мм).
• Щиты должны быть пропитаны антисептиком – для защиты от грибковых поражений. Это необходимо, потому что ОСП-3 и ФСФ устойчивы только к кратковременному воздействию влаги и на кровле требуют покрытия гидроизоляционными материалами. Поэтому дополнительной защитой пренебрегать не стоит.

Листы фанеры или ОСП укладывают на стропила длинной стороной параллельно коньку. При этом стыковочные швы соседних рядов не должны совпадать. Листы монтируют в шахматном порядке, вразбежку.

Между соседними листами оставляют зазор в 2 мм, чтобы при наборе влаги не происходило их вспучивание. Если монтаж выполняется в холодный период, зазор увеличивают до 3 мм для компенсации расширения нагревающихся листов летом.

Фиксируют щиты элементами крепления (саморезами или ершеными гвоздями) на каждой стропилине – с шагом 30 см, в местах соединения торцов – с шагом 15 см, по краям – с шагом 10 см.

Монтаж двойной сплошной обрешетки

Двойная обрешетка представляет собой двухъярусную конструкцию, первый слой которой – уложенные вразрядку доски, второй сплошной слой – настил из досок, ОСП, фанеры. Двойная обрешетка считается более эффективной и надежной, чем однослойная, поэтому именно она рекомендуется при монтаже современных мягких кровель.

Конструкция может быть собрана только из досок (иногда – брусков) или из их сочетания с ОСП и фанерой.

Вариант #1 – двойная обрешетка из досок

Для основы под мягкую кровлю можно использовать только один вид материалов – доски. Из них сооружаются оба слоя обрешетки.

Требования для материалов:

• Доски первого (разреженного) слоя: толщина – не менее 25 мм, ширина – 100-140 мм. Доски можно заменить на бруски 50х50 мм или 30х70 мм.
• Доски второго (сплошного) слоя: толщина 20-25 мм, ширина – 50-70 мм.
• Пиломатериалы предварительно покрывают антисептирующими составами.

Монтаж обрешетки несложен и выполняется по следующему алгоритму:

• Вначале параллельно коньку (перпендикулярно стропильным ногам) прибивают доски или бруски с шагом, исключающим изгибание досок второго слоя, в среднем, 200-300 мм.
• Сверху, на разреженную обрешетку, под углом 45° (по диагонали) прибивают доски второго слоя. Не вплотную, а с зазором до 3 мм, который сможет погасить температурные деформации древесины. Обшивку ведут по направлению от конька к карнизу.

Подобное основание, как правило, применяется при настиле рубероида. Для гибкой черепицы рекомендовано сооружать комбинированный вариант.

Вариант #2 – комбинированная двойная обрешетка

В комбинированной конструкции сочетаются несколько материалов. Первый слой – доски или бруски, второй слой – фанера или ОСП.

Традиционно комбинированная обрешетка собирается следующим образом: перпендикулярно стропилам закрепляют вразрядку доски или брусья, а поверх них – листы фанеры или ОСП. Данную технологию применяют, как правило, при сооружении холодного чердака (без пирога утепления и пленки гидроизоляции на кровле).

Если же утепление имеет место быть, то используют другой вариант обрешетки, более сложный. Вдоль стропил набивают бруски контробрешетки, поверх них, перпендикулярно, – доски первого слоя обрешетки. Завершают всю эту конструкцию щиты фанеры или ОСП. Этот вариант отличается от предыдущего, наличием контробрешетки, которая формирует вентзазор между крупнощитовым настилом и гидроизоляцией.

Требования к материалам:

• Бруски контробрешетки: ровные бруски сечением 25х30 мм или 50х50 мм.
• Доски разреженного слоя: толщина – 25 мм, ширина – 100-140 мм.
• Фанера или ОСП-3: толщина 9-12 мм.
• Материалы должны быть предварительно антисептированы.

Для того, чтобы соорудить комбинированную сплошную обрешетку, выполняют следующие действия:

• При наличии теплоизоляционного пирога с гидроизоляционной пленкой устанавливают бруски контробрешетки. Их сечение может быть в пределах 20-50 мм, чаще всего 25х30 мм. Бруски закрепляют поверх стропильных ног, вдоль их. Контробрешетка служит не только для формирования вентиляционного зазора, но и для фиксации пленки гидроизоляции, которую укладывают на утепляющий материал. Если рассматривать монтажные работы поэтапно, то вначале между стропилами укладывают теплоизоляционные маты, поверх стропил и матов растягивают гидроизоляционную пленку, которую сверху прибивают брусками контробрешетки. Если теплоизоляционный пирог в кровле не предвидится, этот пункт пропускают и сразу же переходят к креплению разреженной обрешетки.
• Доски обрешетки (по ширине – 100-140 мм, по толщине – 25 мм) закрепляют на бруски контробрешетки (при их наличии) или на стропила перпендикулярно. Шаг крепления гвоздями (саморезами) – 200-300 мм.
• Листы ОСП-3 или фанеры размещают вдоль конька, длинной стороной поперек стропил. Монтаж ведут с разбивкой швов, то есть в шахматном порядке. Между щитами оставляют компенсационный зазор 2-3 мм. Крепление выполняют на каждой стропилине, используя для фиксации саморезы или ершеные гвозди. Шаг креплений на стропилах – 30 см. Укладывают плиты так, чтобы их кромки обязательно пришлись на опоры, там же выполняют их стыковку и тоже фиксируют элементами крепления, но уже с более частым шагом – 15 см.

Чтобы было понятнее посмотрите как это выглядит в процессе стройки:

Технология несложна, чтобы понять все ее нюансы достаточно посмотреть короткое видео:

Проверка конструкции на наличие ошибок

Когда обрешетка будет готова, следует посмотреть на нее критическим взглядом. Не были ли допущены фатальные погрешности, которые смогут оказать негативное влияние на эксплуатацию кровли?

Качественная законченная обрешетка обладает следующими свойствами:

• Не прогибается под весом человека, иначе вести работы на ней и в дальнейшем ремонтировать кровлю будет проблематично.
• Не имеет щелей (больше допускаемых компенсационных зазоров). Если избежать щелей не удалось, то просветы перекрывают полосками кровельной жести.
• Не имеет на поверхности торчащих сучков и неутопленных гвоздей, которые могут прорвать битумные материалы мягкой кровли.
• Торцы пиломатериалов, через которые впоследствии будут перегибаться битумные изделия, не острые, закруглены рубанком для предотвращения разрывов и протираний.
• Все материалы для обрешетки сухие, покрыты антисептическими средствами.

Важно, чтобы сплошная обрешетка не имела вышеперечисленных изъянов. Только в этом случае рулонное покрытие или битумная черепица будут успешно выполнять свои функции.

Источник: https://KrovGid.com/montazh/obreshetka-pod-myagkuyu-krovlyu.html
