Кровля из мягкой черепицы своими руками: инструкция и технология монтажа

Использование гибкого, мягкого гонта как кровельного материала предполагает, что технология укладки мягкой черепицы, хотя и не представляет сложности, требует определенных навыков и обязательного выполнения ряда технологических требований. С основными из них можно ознакомиться на упаковочной таре. Там содержится инструкция по выполнению монтажа материала конкретного производителя. Но в любом случае, крыша должна быть построена со скатами. Наиболее приемлемое соотношение уклона 1:5, что составляет порядка 11°. При меньших углах мягкую кровлю выложить также возможно, но при условии соблюдения особых правил.

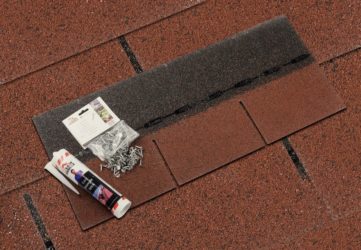

Инструменты для работы, комплектующие

Кровля из мягкой черепицы своими руками не может быть выполнена без грамотных вычислений. Быстрый и предельно точный расчет производится с помощью он-лайн калькуляторов, хотя можно делать расчеты и традиционно с помощью математических формул – тут, как кому удобно.

Материалы и инструменты:

• рядовая и коньково-карнизная черепица;
• ковер подкладочный;
• планки из прочного легкого металла;
• клей (битумный);
• уплотнения выводов;
• специальные метизы (кровельные) – гвозди, шурупы;
• ендовый ковер;
• вентиляторы с вытяжкой;
• кровельный инструмент для формирования кусков –нож, ножницы для карнизных планок;
• рулетка;
• пневматический молоток, используемый для крепежа кровельных гвоздей;
• шпатель;
• пистолет для клея.

Этот список может расширить монтажный фен, если работы планируется выполнять при невысокой наружной температуре воздуха.

Немного об основе

Обязательное оформление основы – это грамотное устройство кровли из мягкой черепицы (технология простая). Вначале на стропильный каркас плотно укладывается листовая влагостойкая фанера или OSB-плиты под цельную обрешетку. Толщина настила напрямую зависит от расстояния, на котором располагаются между собой элементы стропильной системы. Он придает всей конструкции крыши жесткость.

Деревянная основа считается наилучшим компенсатором оседания конденсата. Плюс ко всему – на прочном деревянном настиле удобно передвигаться и работать. На нем можно выполнить качественно герметизацию выводов. При этом обязательно обустраивается достаточный вентиляционный зазор в крыше для вентиляции пространства. В самом верху должно быть расположено отверстие для выхода воздуха. Комплект целостной обрешетки и гибкой кровли является эффективной звукоизоляцией.

Виды подкладки и особенность ее монтажа

В роли подкладки под гибкую черепицу может выступать подкладочный ковер. Он надежно изолирует деревянную решетчатую конструкцию и каркас в целом от влаги. Использование ковра – это необходимое условие производства качественно монтажа, а, следовательно, долгого срока службы кровли. Методика устройства: либо вертикальное выстилание рулонной изоляцией, либо горизонтальная укладка.

Совет! Чем больше угол наклона скатов, тем предпочтительнее гибкая черепица (укладка своими руками), монтированная вертикальным способом. При этом расклад нужно начинать от конька к карнизам, что упрощает работы и позволяет избежать образования складок.

Последовательность выполнения работ

• Монтаж ковра начинают с ендов.
• Первая полоса располагается на дне ендовы (вдоль нее). Далее раскрученное полотно ложится с нахлестом 15 см на первый слой.

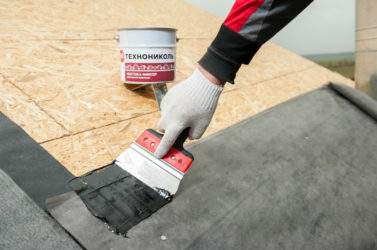

• Концы ковра обрезаются в направлении ендовы, затем тщательно смазываются битумным клеем и приклеиваются по всей ширине нахлеста.
• При вертикальном способе укладки материала работы начинаются с торцов ската.
• Полотно плотно натягивается, надежно крепится с верхнего конца гвоздями.
• Неплотно натянутый в холодную погоду ковер при повышении температуры нагреется, будет провисать.
• Если по краям его есть клеевой слой, то монтаж производится легко и оперативно.
• На карнизах края покрытия должны быть с выпуском и выходить за кромку сплошного настила на 3-4 см. Это позволит создать хорошую защиту от дождя.
• Следом за этим, устанавливая металлическую планку в форме угла, следует загнуть края полотна под нее.
• В случае, когда горизонтально располагается мягкая черепица технология монтажа предполагает начало работ с укладки ковра в направлении вдоль карниза.

Карнизные планки: для чего нужны и как устанавливаются

Планки – необходимое дополнение, устанавливаемое всегда на карнизах. Фиксируются они гвоздями или кровельными шурупами поверх подкладочного материала не сильно близко друг к другу.

Это позволяет избежать деформаций при тепловом расширении. Особенность крепления планок при их стыковке состоит в их обрезке с одного конца под небольшим углом. Между собой они стыкуются с нахлестом в 50 мм. Места нахлестов плотно фиксируются дополнительно двумя гвоздями. Планки нужно установить на всех торцах кровли.

Особенности покрытия ендовы

В ендовах укладывается специальный декорированный под цвет гибкого покрытия ендовый ковер шириной 70 см. Он раскладывается между швами подкладочного основного ковра, в ендове, приклеивается и закрепляется у краев гвоздями с промежутками в 10 см. Предварительно перед фиксацией нужно лишний раз убедиться, что ендовое полотно плотно прилегает ко дну.

Карнизные свесы

Конструкция скатной крыши требует установки карнизных свесов. На них укладывается карнизная черепица. Вначале с гибкого материала удаляется обертка. Затем нижние края черепицы ставятся встык по прямой с шагом 2 см от края карниза. В теплое время дня карнизные свесы приклеиваются сразу, без дополнительного крепления гвоздями. В холодное время места, обработанные клеем, нужно слегка подогреть феном строительным или забить гвозди, фиксирующие карнизную черепицу по верхней кромке.

Внимание! Во избежание цветового дисбаланса рекомендуется смешать гонты между собой из нескольких (четырех или пяти) упаковок.

Монтаж коньковой мягкой черепицы

• Перед монтажом удаляется защитная оболочка с гонтов.
• Существует правило, по которому укладывается рядовая гибкая черепица: инструкция по монтажу требует, чтобы первый ее слой располагался на уже уложенном карнизном ряде.
• Нужно следить, чтобы кромка декоративного элемента образовывала прямую линию и располагалась на расстоянии 2 см от нижнего края карнизной черепицы.
• Выступы плиток должны закрывать межшовное пространство между ними и карнизными элементами.

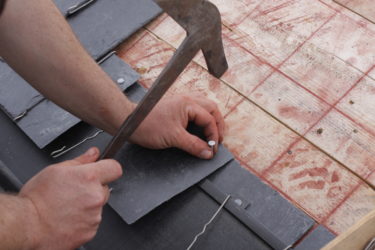

• Выбирая гвозди, имейте в виду, что слишком короткие из них при малейшем колебании влаги будут вылезать наружу, провоцируя отслоение кровли от основания. Поэтому, забивая их, следите, чтобы острие гвоздя проникало сквозь дощатое основание.
• Расположение гвоздей должно фиксировать гибкую плитку над вырезами рисунка и одновременно прибивать внизу лежащий элемент, дополнительно укрепляя еще и клеевое соединение.
• Штучные элементы гибкой черепицы следующих рядов укладываются так, чтобы выступы следующего ряда накрывали выемки предыдущего.
• Уложенная по всей площади черепица до самого конька корректируется по краям.
• С верхних гонтов отрезается лишняя часть, выступающая за кромку конька. На торцах выступающая часть плитки отрезается и крепится к торцевой планке для герметизации клея.

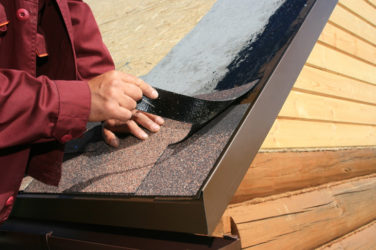

Особенности технологии отделки дымовой трубы

Дымовая труба и другие вертикальные архитектурные формы, выступающие над крышей, нуждаются в дополнительных работах, направленных на надежную герметизацию. В их основаниях, по изожженной на упаковке укладочного ковра инструкции и схеме, из ендового покрытия выполняется примыкание.

Вырезаются четыре фрагмента, с учетом, что их верхний край будет приподнят не мене, чем на 0,3 м над поверхностью кровли. В деревянных домах-срубах нужно дополнительно выполнить вокруг трубы воротник (можно из фанеры) и уже на него приклеить примыкание, заанкеровать его. Металлический чехол закрепляется только на дымоходе.

На случай, если сруб будет давать усадку, то примыкание будет оседать вместе с ним.

Когда укладка черепицы дошла до верхнего края трубы, отрезанные фрагменты плотна ендовы приклеивают к ней и на гибкую кровлю. Участки, приходящиеся на углы, тщательно прижимаются, приклеиваются. При необходимости, для плотного прилегания, делаются надрезы, вбиваются гвозди.

Гибкую кровлю продолжают укладывать над трубой таким образом, чтобы верхний край полотна ендовы оставался над поверхностью крыши под элементами кровли (черепицы). Подготовленная труба обшивается металлическим листом. Другие примыкания делаются из полосы шириной 0,5 м на высоту 0,3 м.

Полоса фиксируется одновременно к стене и крыше, верхний ее край прибивается кровельными гвоздями.

Установка других выводов

Круглые по форме дополнения, к примеру, для цилиндрических канализационных труб, вытяжек, предполагают использование специальных фланцев из пластмассы. Такие выводы закрепляются клеем или гвоздями. Можно использовать шурупы для крепления к подкладочному основанию. В рядовой черепице места вырезаются максимально точно по размеру отверстия. Плитка при этом приклеивается к фланцу по всей его площади. Если есть такая необходимость, края подвергаются дополнительной герметизации.

Коньковая зона: особенности укладки

Правильно выполненный монтаж мягкой черепицы (инструкция поможет с этой задачей справиться самостоятельно) предписывает начинать работы возле конька только после того, как все скаты будут полностью покрыты декоративным мягким покрытием до коньковой зоны. Здесь укладку производить нужно коньковой черепицей.

Из одного гонта коньково-карнизной мягкой кровли можно получить целых три рабочих коньковых элемента путем им разделения и загибания. Эластичные детали укладываются поверх конька с нахлестом в 50 мм, огибая его так, чтобы край с нанесением клеевого слоя располагался поперек конька и захватывал предыдущую коньковую плитку. Каждый элемент фиксируется 4 гвоздями по не оклеенному краю. При этом шляпки крепежа нижнего ряда будут маскироваться кромкой декоративного элемента следующего ряда.

Готовая крыша должна выглядеть так, чтобы цвет, фактура, рисунок материала разных упаковок сочетались между собой и другими конструкционными элементами здания. Некоторые домовладельцы придерживаются мнения, что снегозадержатели только портят внешний вид здания и устанавливают их только из-за шероховатости покрытия. Эстетичная на вид мягкая кровля является бесшумной, что гарантирует комфортность проживания под нею.

Соблюдение правил монтажа своими руками, использование надежных сертифицированных материалов обеспечат не только презентабельность мягкой кровле, но и гарантируют ее надежность при длительных сроках эксплуатации.

Источник: https://ofacade.ru/krysha/montazh-ukladka-gibkoj-cherepitsy/

Монтаж битумной черепицы

Минимальный наклон кровли, при котором разрешается использовать гибкую черепицу — 1:5 (11,3 градуса)

(рис. 1).

Климатические особенности монтажа:

Если был произведен монтаж битумной черепицы при низкой температуре — ниже +5 °С, упаковки содержащие плитки перед монтажом необходимо сберегать в теплом помещении. Разрешается применять термофен при монтаже.

Для монтажа гибкой черепицы действительно не самое лучшее время это зима, так как согласно рекомендациям изготовителей, этот материал нельзя класть ниже +5 градусной температуры.

Дело в том, что гонт (лист с 3-4 «черепичками») крепится к деревянному основанию при помощи как гвоздей, так и самоклеющегося слоя, который имеется на обратной стороне гонта.

Чтобы намертво склеить гонт с основанием и гонтами соседних рядов, обеспечивая герметичность покрытия, необходимы солнечные лучи, которые постепенно «растапливают» самоклеющийся слой. А солнца зимой, увы, не хватает. К тому же на морозе гонты становятся хрупкими, что не позволяет, к примеру, монтировать черепицу с перехлестом — на коньки и хребты.

С другой стороны, в последние годы зима в Украине лишь временами холодная. Кроме того, в минусовую температуру можно выполнять подготовительные работы для гибкой кровли — монтировать стропильную систему, сплошной деревянный настил, утеплитель, паро- и гидроизоляцию, не забывая защищать конструкцию крыши от снега, используя прочную полиэтиленовую пленку или обычный рубероид. Весной же, не теряя драгоценного времени, укладывать гибкую черепицу.

При сильной необходимости можно смонтировать гибкую кровлю и в мороз. Для этого поверх крыши (или какого-то ее участка) строят деревянную или металлическую конструкцию, укрытую специальной для строительных лесов шумопылезащитной плёнкой или полиэтиленовой пленкой (так называемый «тепляк»).

Изнутри «вторая крыша» обогревается электрическими или дизельными тепловыми пушками, в результате чего достигается необходимая плюсовая температура. Стоит добавить, что «тепляк», накрывающий весь дом, дает возможность вести не только кровельные, но и, например, штукатурные работы на фасаде, для которых также нужно тепло.

«Тепляк» — это непростое инженерное сооружение: он должен быть устойчив к ветровым и снеговым нагрузкам, а также удобен для перемещения людей и стройматериалов.

1) Подготовка основания

Начните устройство кровли с подготовки основания. В качестве основания под гибкую черепицу применяют материал со сплошной ровной поверхностью, к которому возможно крепление гвоздями. В качестве основания может быть использована OSB, влагостойкая фанера или шпунтованная, обрезная доска. Влажность материала для основания не должна превышать 20% от сухого веса. Стыки досок нужно располагать на места опор, и длина досок должна быть не менее двух пролетов между опорами. Необходимо учесть расширение досок, вызываемое колебанием влажности и температуры, оставив достаточный зазор между досками.

Толщина доски и фанеры при разной величине шага стропил (определяется проектным расчётом) при снеговой нагрузке 1,8 kН/м.кв., точечной нагрузке 1,0 kН

Шаг стропил, ммТолщина доски, ммТолщина фанеры, мм

600	20	12
900	23	18
1200	30	21

2) Устройство вентиляционного зазора

Воздушный зазор должен быть достаточно большим (не менее 50 мм), вытяжное отверстие располагают как можно выше, а отверстия для притока воздуха, соответственно, в нижней части кровли.

рис. 2

Вентиляция необходима для:

— отвода влажности от утеплителя, обрешетки и кровельного материала

— уменьшение образования льда и сосулек на кровле в зимнее время

— уменьшения температуры внутри конструкции крыши летом.

Помните, правильно выполненная вентиляция является залогом длительного срока службы кровли!

3) Монтаж подкладочного слоя

В качестве укрепляющего подкладочного слоя под гибкую черепицу используют кровельный материал Katepal K-EL 60/2200 или рулонный кровельный изоляционный материал Катепал по всей площади кровли. Подкладочный слой монтируется по направлению снизу-вверх параллельно карнизному свесу кровли с нахлестом не менее 10 см, , края фиксируются гвоздями с интервалом 20 см, швы герметизируются клеем K-36 (рис. 3).

рис. 3

При уклоне кровли более 1:3 (18 град) возможна укладка подкладочного материала только на коньки кровли, в ендовы, на карнизные свесы и в торцевые части кровли, в местах проходок через кровлю (вокруг печных труб, в местах примыканий кровли к вертикальным стенам, вокруг мансардных окон) (рис. 4).

рис. 4

Примечание: В зависимости от способа крепления водосточной системы может возникнуть необходимость в монтаже кронштейнов для укладки подкладочного слоя.

4) Монтаж металлических карнизных планок

Для защиты края обрешётки на карнизных свесах от дождевой влаги поверх подкладочного ковра смонтируйте металлические карнизные планки (капельники) с нахлестом min 2 см. Прибивают их зигзагообразно кровельными гвоздями с шагом 100 мм (рис. 5).

рис. 5

5) Монтаж металлических фронтонных планок

Для защиты края обрешётки на торцевых частях кровли монтируются фронтонные планки с нахлестом min 2 см. Прибивают их зигзагообразно кровельными гвоздями с шагом 100 мм (рис. 6).

рис. 6

6) Монтаж ендового ковра

Для повышения водонепроницаемости в ендовах поверх подкладочного слоя укладывается ендовый ковер Katepal SUPER PINTARI, соответствующий цвету кровельной черепицы. Края фиксируются кровельными гвоздями с интервалом 100 мм (рис. 7).

рис. 7

7) Монтаж карнизной черепицы

Далее смонтируйте самоклеящуюся карнизную черепицу вдоль карнизного свеса, предварительно удалив с ее нижней поверхности защитную пленку. Карнизную черепицу укладывают стык в стык, отступив вверх от места перегиба карнизной планки 10-20 мм. Прибивают карнизную черепицу вблизи мест перфорации с последующим перекрытием мест крепежа рядовой черепицей (рис. 8).

рис. 8

8.1) Монтаж рядовой черепицы

Во избежание цветовых отклонений используйте кровельные плитки вперемешку из 4-5 упаковок. Укладку рядовой черепицы следует начинать от центра карнизного свеса в направлении торцевых частей кровли (рис. 9).

рис. 9

рис. 10

Приклейте черепицу, предварительно сняв с её нижней части защитную плёнку (рис. 10), (после этого отдельные плитки нельзя складывать стопкой друг на друга) и прибейте четырьмя гвоздями каждую чуть выше линии паза плитки (20-30 мм). Если уклон кровли более 1:1 (45 град.), то каждая плитка должна крепиться шестью гвоздями (см. табл. 1).

Таблица 1. Расход кровельных гвоздей.

Уклон кровли, градОбщий расход на кровлю, кг/м2Расход гвоздей на один гонт, шт

до 45 (1:1)	0.1	4
свыше 45	0.07	6

Первый ряд черепицы уложите так, чтобы нижняя кромка ее располагалась не выше, чем на 1 см от нижнего края карнизной черепицы (рис. 11), а «лепестки» закрывали места стыка карнизных черепиц.

рис. 11

Последующие ряды смонтируйте так, чтобы концы «лепестков» черепицы были на одном уровне или выше с вырезами плиток предыдущего ряда.

На торцевых частях кровли черепицу обрежьте по краю и проклейте клеем K-36 на ширину не менее 10 см (рис. 12).

рис. 12

В ендовах обрежьте плитку таким образом, чтобы на дне ендовы осталась открытой полоса Katepal SUPER PINTARI шириной около 15 см (рис. 13).

рис. 13

Проклейте края плиток вдоль линии отреза на ширину не менее 10 см клеем K-36. При отрезании подкладывайте под черепицу фанеру, чтобы не повредить нижний слой кровельного ковра.

8.2) Монтаж черепицы типа «Rocky»

Укладку рядовой черепицы следует начинать от центра карнизного свеса в направлении торцевых частей кровли и конька. Первый ряд уложите так, чтобы «лепестки» рядовой черепицы закрывали места стыка и линию перфорации карнизных плиток. Следующий ряд уложите с таким расчётом, чтобы место стыка нижних гонтов располагалось по центру лепестка среднего размера монтируемого гонта (рис. 14). Каждый ряд черепицы прибивать четырьмя гвоздями к основе чуть выше паза плитки (20-30 мм) в середине так, чтобы шляпки гвоздей закрывались «лепестками» следующей рядовой черепицы.

рис. 14

Примечание: Не забывайте снимать защитную плёнку с гонта.

9) Монтаж коньковой черепицы

Коньковая черепица (0.25 x 0.33 м) получается при делении карнизной черепицы на 3 части по местам перфорации. Смонтируйте коньковую черепицу на конек кровли короткой стороной параллельно коньку, предварительно удалив пленку. Прибейте четырьмя гвоздями (по 2 с каждой стороны) так, чтобы гвозди оказались под накладываемой с нахлестом 5 см следующей черепицей (рис. 15).

рис. 15

10) Монтаж кровельных примыканий

Проходы через кровлю небольшого диаметра (антенные и т.п.) выполняются при помощи резиновых уплотнителей. Дымовые и другие трубы, подверженные нагреванию, необходимо изолировать. При монтаже гибкой черепицы вблизи дымовых труб (рис. 16) или других проходок по периметру соединения трубы с кровлей прибейте треугольную рейку 50*50 мм.

рис. 16

Далее вокруг дымовой трубы смонтируйте подкладочный ковёр Katepal K-EL 60/2200 или Катепал, нахлёсты промажьте клеем K-36. Затем кровельную черепицу заведите на вертикальную поверхность и приклейте клеем K-36.

По периметру трубу оклейте полосой SUPER PINTARI при помощи сплошного слоя клея K-36 таким образом, чтобы сверху труба закрывалась полосой не менее чем на 30 см, а на скате — не менее чем на 20 см.

Закройте примыкание металлическим фартуком (планкой примыкания), который фиксируется механическим путём, и загерметизируйте швы силиконовым герметиком, устойчивым к атмосферным воздействиям. Примыкание к вертикальным стенам выполняется аналогичным образом (рис. 17).

рис. 17

Применение герметизирующего клея K-36

Для герметизации следующих узлов: нахлёстов подкладочного ковра; нахлёстов рядовой черепицы на ендовый ковёр, мест примыканий, проходок ковровых вентиляционных систем применяют клей Katepal «K-36». Расход клея указан в табл.2

Таблица 2. Расход Клея «K-36»

Наименование участкаРасход клея, л/м.пог.Толщина нанесения, мммм Ширина нанесения, мм

Нахлёсты подкладочного ковра	0.1	1	100
Нахлёсты рядовой черепицы на ендову	0.2	1	100
Приклеивание рядовой черепицы на торцевых элементах	0.1	1	100
Примыкания к кирпичным трубам и стенам	0.7	1	по всей поверхности

Метод нанесения

Очистить поверхность от сыпучих материалов, грязи, масла. На пористые и пыльные основы нанести сначала битумный раствор K-80. Клей наносится шпателем на одну из склеиваемых поверхностей. Толщина слоя: 0.5-1 мм. Ширина проклейки регламентируется инструкцией по монтажу.

При оклейке примыканий к стенам и трубам клей наносится по всей поверхности соприкосновения. Швы кирпичной кладки затираются раствором вровень с кирпичом. Склеивание производится через 1-3 мин. (в зависимости от температуры окружающего воздуха) после нанесения клея.

До поклейки на огрунтованные поверхности обязательно убедиться в полном высыхании грунтовки. При низких температурах перед нанесением осуществляют подогрев клея.

Общие данные:

— температура хранения: до + 33 град. С

— температура нанесения: от + 5 до + 50 град. С

— время высыхания до отлипания: около 5 часов при 20 град. С, полное: от 1 до 14 дней в зависимости от толщины слоя и температуры окружающего воздуха.

Внимание! Не используйте клей K-36 для герметизации швов, щелей и т.д. При избытке клея возможно чрезмерное растворение битума! Не допускается использование растворителей или других химически активных составов.

Полную инструкцию по монтажу гибкой черепицы Katepal Вы сможете получить в нашем офисе

Если Ваша кровля имеет сложный профиль или по каким-либо другим причинам процедура монтажа осложнена — обратитесь к нашим специалистам.

Порядок ухода за кровлей из гибкой черепицы:

— для сохранения эксплуатационных и эстетических свойств гибкой черепицы необходимо не менее 2 раз год проверять состояние кровли.

— сметать листья и другой мелкий мусор с крыши рекомендуется мягкой щеткой, не повреждающей кровельное покрытие. Ветки и другой крупный мусор нужно убирать вручную.

— обеспечить свободный сток воды с крыши. Для этого необходимо очищать от мусора водосточные желоба и воронки.

— сгребать снег с крыши можно только в случае необходимости, слоями, оставляя на кровле 10-20 см защитный слой снега. Для удаления льда нельзя пользоваться острыми предметами, способными повредить кровельное покрытие.

— если есть потребность произвести ремонт крыши, нужно сразу приступать к делу, чтобы избежать более серьезных повреждений. При проведении работ на крыше кровельное покрытие необходимо защитить.

Источник: https://Profmet4.com.ua/montazh/29-montbitum.html

Основные правила монтажа гибкой битумной черепицы Docke PIE (Деке Пай)

В процессе производства черепицы вдавливаться и оставаться в битуме может не весь гранулят, поскольку его насыпают с избытком. Излишки гранулята могут осыпаться при транспортировке и укладке гонтов. Это, а также присутствие отдельных гранул и влаги внутри упаковки допускается технологией.

Разметка поверхности кровли

Перед укладкой рядовой черепицы на кровлю с помощью мелованного шнура наносят разметку. Ее линии будут служить ориентиром при укладке гонтов.

Вначале находят середину кровельного ската и на сгибе карнизной планки обозначают точку 1. С обеих сторон этой точки через 150 см от нее отмечают точки 2 и 3. От точки 2 в направлении точки 3 отмеряют 200 см и ставят здесь точку 4. На таком же расстоянии от точки 3 в направлении точки 2 отмечают точку 5.

Пользуясь шнуркой как циркулем, чертят две дуги с центрами в точках 2 и 3. Началами дуг будут являться точки 4 и 5 соответственно. Точку соединения дуг обозначают 6 и проводят от нее линию до точки 1. Полученная линия 6-1 перпендикулярна линии сгиба карнизной планки, ее продлевают до конька.

Далее отмечают линии параллельно сгибу карнизной планки. Расстояние между линиями зависит от используемой коллекции черепицы, его определяют по таблице 2. Первую линию отмечают на расстоянии «а» от сгиба карнизной планки, а все остальные линии наносят с шагом «b».

Параллельно линии 6-1 наносят линии от конька до сгиба карнизной планки. Расстояние между ними зависит от используемой коллекции черепицы и также определяется по таблице 2, столбец «с».

Таблица №2

Наименование коллекции гибкой черепицы Docke PIEabc

Кёльн, Шеффилд, Сота	343	137	167
Цюрих	353	142	125
Гранада, Генуя, Тетрис	343	136	166
Ницца	343	128	167
Льеж, Кольчуга	353	140	100

Разметка используется в качестве «справочной» сетки.

Обратите внимание: Помимо кровельных материалов, компания Вестмет предлагает купить виниловый сайдинг Дёке, фасадные панели «под камень» и «под кирпич» Docke-R, чердачные лестницы D-Step пластиковые водостоки для кровли Docke Standard и Docke Lux.

Правила монтажа гибкой битумной черепицы Дёке

Непосредственно перед монтажом с тыльной стороны гонтов удаляют пленку №1. Защитную плёнку №2 удалять не нужно.

Черепица из разных партий может несколько отличаться по цвету, поэтому на одном кровельном скате следует использовать материал из одной партии.

Для обеспечения равномерного цвета специалисты компании Вестмет рекомендуют при монтаже черепицы Дёке поочередно укладывать гонты из трех разных упаковок. Порядок чередования гонтов приведен ниже на схеме:

Одним цветом обозначены гонты черепицы из одной упаковки. Такой порядок чередования гонтов применяется для любых коллекций черепицы Docke PIE.

Для прикрепления рядовой черепицы используют крепежи типа 1 (см. таблицу 1). Их расположение и количество зависит от формы гонтов черепицы и угла уклона кровельного ската. Схемы расположения крепежей приведены в таблице 3.

Таблица 3. Расположение гвоздей

Угол уклона кровлиОт 12° до 45°от 45° до 90°

Гвозди забивают в четырех местах на уровне середины клеевых полосок, у их нижнего края.	Расположение крепежей такое же, как и при укладке гонтов на кровельные скаты с уклоном 12°-45°, плюс дополнительно забивают по одному гвоздю по бокам вверху гонтов.
Гвозди забивают в пяти местах на уровне середины клеевых полосок, у их нижнего края.	Расположение крепежей такое же, как и при укладке гонтов на кровельные скаты с уклоном 12°-45°, плюс дополнительно забивают по одному гвоздю по бокам вверху гонтов.
Гвозди забивают в шести местах на уровне середины клеевых полосок, у их нижнего края.	Гвозди забивают в шести местах на уровне середины клеевых полосок, у их нижнего края.

Монтаж черепицы начинают от низа кровли.

Если длина ската составляет менее 5 метров, то черепицу начинают укладывать от края кровли, если более – от его середины. На кровле с ендовой черепицу начинают укладывать с целого гонта от ендовы.

Первый ряд гонтов монтируют так, чтобы их нижний край находился на расстоянии 10 мм от нижнего края карнизной полосы.

При необходимости крайние гонты в ряду подрезают до нужного размера. На обрезанной стороне гонта отрезают верхний уголок для обеспечения отбоя воды. Обрезанный край гонта снизу промазывают на ширину 10 см мастикой и приклеивают к кровле.

На боковых сторонах гонтов имеются насечки, они служат ориентиром при укладке последующих рядов черепицы. Гонты расположенного выше ряда монтируют так, чтобы насечки на них совпадали с верхней кромкой черепицы нижележащего ряда.

По горизонтали гонты последующего ряда сдвигают на половину ширины «лепестка» по отношению к гонтам предыдущего ряда.

Коллекции «Льеж», «Кольчуга»

При наличии ендовы укладку черепицы начинают от нее. Подходящие к ендове гонты обрезают так, чтобы край находился на расстоянии 50-75 мм от оси ендовы. Их верхние уголки со стороны ендовы обрезают для обеспечения отбоя воды. Место соединения обрезанного края гонта с основанием обрабатывают на ширину 10 см мастикой. При монтаже черепицы в области ендовы оставляют непробиваемую гвоздями зону шириной 30 см в обе стороны от оси ендовы.

Монтаж проходящих через кровлю элементов вентиляционной системы необходимо осуществлять в соответствии с инструкциями по их установке. При использовании аэраторов Docke AIR следует руководствоваться соответствующей инструкцией.

Установку снегозадержателей на кровлю производят согласно инструкциям соответствующих производителей.

Устройство кровельных примыканий

Места соединения поверхности крыши со стенами и проходящими через нее элементами (дымоходами, антеннами, трубами и т. п.) называют кровельными примыканиями. Для обеспечения герметичного соединения поверхности кровли с дымоходом необходимо вырезать из ендового ковра четыре выкройки:

Выкройку 1 монтируют на черепицу, остальные выкройки укладывают под нее. Подходящие к месту примыкания гонты подрезают так, чтобы их края располагались на расстоянии 80 мм от дымохода. Верхние уголки гонтов с этой стороны подрезают для обеспечения отбоя воды. Обрезанные края черепицы промазывают мастикой.

Если дымоход имеет размеры более 500×500 мм, то во избежание скопления снега и воды за ним нужно сделать разжелобок. Для этого вырезают две тыльные выкройки нужного размера и формы.

Порядок устройства примыканий кровли к дымоходам и стенам

Для плавного перехода материала с горизонтальной поверхности на вертикальную в месте примыкания прикрепляют рейку треугольного сечения 50×50 мм. Если примыкание имеет угол более 120º, то прикреплять рейку не требуется. На рейку и прилегающие к ней участки наносят мастику, а затем укладывают подкладочный ковер D-BASIS. Места нахлестов ковра также обрабатывают мастикой.

Если элемент располагается по отношению к поверхности кровли под углом более 90º, то гибкую черепицу приклеивают так, чтобы она заходила частично на поверхность элемента. Поверх черепицы приклеивают ендовый ковер Docke PIE. Он должен покрывать горизонтальную поверхность не менее чем на 20 см, а вертикальную – не менее чем на 30 см.

Если угол примыкания менее или равен 90º, то поверх подкладочного ковра сначала приклеивают ендовый ковер (не менее 30 см по вертикали и 20 см по горизонтали). На ендовый ковер укладывают гибкую черепицу, при этом ее не доводят до поверхности примыкающего элемента.

Расстояние между краем черепицы и финишной отделкой элемента должно составлять 80 мм.

Полученный «пирог» сверху закрепляют планкой примыкания. Место соединения планки примыкания с элементом обрабатывают полиуретановым герметиком.

Монтаж черепицы на ребра и коньки

Коньки и ребра кровли укрывают коньково-карнизной черепицей Docke PIE.

Правила монтажа коньково-карнизной черепицы Docke PIE на коньки и ребра:

• С тыльной стороны гонтов коньково-карнизной черепицы удаляют плёнку №1. Удалять Плёнку №2 не нужно (см. рис. 11).
• Перед монтажом гонты коньково-карнизной черепицы делят по линиям перфорации на три части. Полученными квадратами укрывают коньки и ребра.
• Направление укладки черепицы на коньке зависит от преобладающих в данной местности ветров.
• Монтаж черепицы на ребра начинают снизу.
• Квадраты укладывают внахлест, каждый последующий квадрат должен наполовину перекрывать предыдущий.
• Для прикрепления коньково-карнизной черепицы используют крепежи типа 1 (см. таблицу 1). Все квадраты за исключением последнего прибивают четырьмя гвоздями. С каждой стороны вбивают по два гвоздя так, чтобы они накрывались следующим квадратом. Последний квадрат прикрепляют при помощи мастики.
• Монтаж черепицы при наличии конькового аэратора осуществляют согласно инструкции его производителя.

Эксплуатация кровель из гибкой черепицы Docke PIE

• Контролировать состояние кровли рекомендуется два раза в год, лучше это делать осенью и весной.
• Чтобы не повредить кровельное покрытие и в целях безопасности передвигаться по кровле нужно по переходным мостикам, лестницам или другим специальным конструкциям.
• Ветки, листву и другой мусор убирают с кровли щеткой с мягкой щетиной. Мусор с острыми краями необходимо убирать вручную.
• При накоплении на кровле большого количества снега, а также угрозе его схождения с кровли, снег нужно убирать. Чтобы не повредить при этом кровельное покрытие, на нем оставляют слой снега около 10 см в толщину.
• Специалисты компании «Вестмет» советуют не использовать для удаления мусора и снега инструменты с острыми краями.

Источник: https://www.vestmet.ru/instr-montag/docke/pravila-montaja/

Как сделать ремонт мягкой черепицы своими руками – варианты и технологии

Гибкие материалы, применяемые для обустройства кровли частных домов, отличаются своей высокой ремонтопригодностью. Это очень важно для тех, кто собрался произвести ремонт мягкой черепицы. В этой статье речь пойдет о том, какие бывают способы ремонта мягкой черепицы своими руками, и каковой будет последовательность работ в том или ином случае.

Чаще всего кровля нуждается в ремонте после обнаружения протечек, которые могут возникать в таких случаях:

• Из-за нарушений во время проектирования сооружения.
• Вследствие допущенных ошибок в процессе монтажа кровельного покрытия.
• Повреждения, возникшие в процессе эксплуатации кровли.

Сложность может вызвать лишь первый пункт – могут потребоваться особые навыки. Во всех остальных случаях не потребуется полностью разбирать крышу, работ будет немного, поэтому даже неопытный человек с ними справится.

Находим дефектные места на кровле

Для того чтобы крыша прослужила как можно дольше, визуальный осмотр нужно проводить систематически, каждые три месяца. Такая ревизия поможет своевременно найти возникшие и намечающиеся прорывы. Даже небольшие проколы, трещины и вздутия могут стать причиной аварийной ситуации.

Осмотр кровли осуществляют в два этапа:

• Оценивание состояния кровли со стороны чердачного помещения на предмет повреждения узлов конструкции.
• Наружный осмотр кровельного материала в тех местах, где существует наибольшая вероятность попадания воды.

Методы проведения ремонта кровли

После ревизии станет ясно, по силам ли домашнему мастеру осуществить ремонт гибкой черепицы. От хозяина потребуется лишь умение оперировать привычными строительными инструментами, необходимыми для починки кровли.

Заменяем гонты мягкой черепицы

Минимальные протечки гибкой черепицы устраняются заменой поврежденных участков. Элемент стоит заменить, даже если это повлияет на эстетичный вид кровли. Дефектам свойственно увеличиваться, из-за чего со временем может оторваться кусок черепицы или весь гонт.

В монтаже нового гонта нет надобности. Иногда можно обойтись заменой только одного лепестка. В хозяйстве должно оставаться несколько штук такого покрытия, чтобы в любой момент можно было заменить поврежденные элементы кровли.

Ниже приведем пример работ по замене третьей части гонта (одного оторванного лепестка). Стоит отметить, что закреплять битумный элемент поверх поврежденного гонта нельзя, так как такая накладка в будущем повлечет за собой появление новой протечки.

Последовательность ремонта кровли из гибкой черепицы будет таковой:

• Находим место повреждения и точки кровельных гвоздей, которые нужно будет извлечь. Их лучше пометить мелом, чтобы в спешке не открепить для ремонта не ту часть покрытия.
• Не спеша приподнимаем два ряда черепицы, идущих над ремонтируемым местом.
• Маленькой плоской монтировкой заклиниваем верхнюю черепицу.
• При помощи монтировки извлекаем гвоздь из оторванного лепестка.
• Таким же способом достаем все гвозди, с помощью которых был закреплен удаленный элемент.
• При помощи ножниц по металлу отрезаем поврежденную зону черепицы.
• Отбрасываем отрезанный кусок, следя за тем, чтобы не повредить соседние элементы.
• Берем запасной гонт и отрезаем от него третью часть для замены, обратную сторону покрываем битумной мастикой.
• Монтируем подготовленный элемент в подготовленное место, ровняем его по соседним элементам, забиваем гвозди, при этом стоит отступить от прошлого расположения на 3-5 мм в любую сторону.
• Закрепляем заплатку в четырех точках.
• Шляпки новых гвоздей вскрываем битумно-полимерной смолой или мастикой.
• Мастикой покрываем обратную сторону всех черепичин, которые приподнимались.
• Место ремонта хорошенько прижимаем к обрешетке – это будет последним этапом ремонта гибкой кровли из черепицы.

Последовательность ремонта будет одинаковой независимо от того, имеется ли много одиночных повреждений, или это замена всего гонта.

Если в кровле с гибкой черепицей возникла протечка в местах примыканий, причиной может стать растрескивание герметика, отслоение закрепленных к проходке гидроизоляционных ковров или все то же несоблюдение правил при создании проходок. В данных случаях черепицу в поврежденных местах, как правило, извлекают, а после проведения ремонтных работ – монтируют на прежнее место.

Восстанавливаем мембранную кровлю по технологии

Дыры в кровельной мембране образовываются в результате неправильной ее эксплуатации. Перемещаться по кровле с полимерным покрытием можно лишь по установленным специальным дорожкам. Делают дорожки для обслуживания из эластомерной полосы с нескользящим покрытием. Для удаления снега с такой мембраны лучше воспользоваться лопатой из дерева или пластика.

Самые большие повреждения устраняют методом монтажа заплаток:

• Вначале подготавливается заплатка согласно размерам, снятым с поврежденных мест. Ее должно быть достаточно для того, чтобы перекрыть дефектный участок не менее чем на 5 см по всему периметру. Края нужно округлить.
• Теперь восстанавливаемый участок хорошенько протираем смоченной в воде тряпкой, удаляем всю грязь, и высушиваем строительным феном.
• В конце привариваем зарплату к подготовленному основанию за один подход. Насадку сварочного аппарата размещаем по диагонали ко шву. Размягченные поверхности после укладки сразу же нужно прокатать силиконовым валиком, при этом все движения должны быть направлены от центра.

Если основание вокруг сильно загрязнено, заплатку можно установить под покрытие, после чего приварить таким же способом. Если на вооружении нет сварочного аппарата, дефектное место можно заклеить бутилкаучуковой лентой.

При этом работы нужно выполнить в такой последовательности:

• Испорченный материал обрезают так, чтобы были удалены все лоскуты и рассеченные края.
• Если гидроизоляция под мембраной также повреждена, то резать нужно и ее.
• С проблемного участка и влагоизоляционного ковра удаляем все загрязнения и просушиваем. Следите за тем, чтобы на мембране не оставались мыльные и жирные разводы.
• Накладываем заплатку со скругленными краями на заранее покрытое битумно-полимерной мастикой влагоотталкивающее полотно.
• Удаляем с обратной стороны бутиловой ленты защитную пленку и приклеиваем ее.
• С усилием укатываем заплатку силиконовым валиком или заглаживаем вручную тряпкой.
• Края заплатки заделываем полиуретановым герметиком.

Кроме трещин и других незначительных повреждений, во время эксплуатации могут возникнуть дефекты в укладке мембраны. Чаще всего появляется отслоение полосы в местах приваривания шва. В таком случае покрытие не подлежит ремонту – его удаляют, а на его место укладывают новую полосу. На новом шве в верхней части желательно приварить дополнительную металлическую полоску шириной 10 см.

Как устранить повреждения гибкой черепицы

Повреждения битумных и битумно-полимерных материалов могут возникать в любых местах фронтонов, и в каждом конкретном случае будут применяться особые методы ремонта.

Чаще всего возникают такие дефекты:

• Трещины, проколы, прорехи, образовавшиеся по причине некорректной эксплуатации кровли.
• Возникновение трещин в местах примыканий вследствие пренебрежения проектировщиком подвижками возводимого сооружения.
• Вздутия. Появляются там, где теплоизоляция начинает со временем увлажняться. Возникает такая проблема, как правило, из-за укладки покрытия на влажный утеплитель или вследствие появления внутренних проколов пароизоляции.
• Незначительные впадины кровельного материала, возникшие из-за его закрепления к неподготовленному бетонному основанию, в котором присутствуют выбоины.
• Протечки по периметру кровельных проходок. Возникает вследствие плохой оклейки смежных мест изоляционным ковром или из-за повреждений механического характера.
• Схождение рулонного кровельного материала с вертикальной плоскости смежных стен, труб, парапета.
• Отставание кровельного ковра от основы вследствие плохого сцепления. Такой недостаток может возникать из-за отсутствия грунтовочного слоя или недостаточного разогрева обратной стороны рулонного материала.

Дефекты в кровельном ковре, образованные вследствие неправильной эксплуатации, являются самыми распространенными.

Такие дефекты устраняются одним из предложенных методов:

• При незначительных разрывах и проколах осуществлять замену всего элемента покрытия не нужно, так как достаточно просто установить заплатку. Ее размеры должны на 10 см во всех направлениях превосходить величину поврежденного места, при этом ее края нужно округлить. Фиксация заплатки на бетонное основание должна производиться только после его очистки и грунтования. Если же заплатку укладывают на любой деревянный настил, то его помещают под обрезанную часть материала. Таким же способом устраняют и большие трещины.
• Мелкие трещинки убирают путем заливки дефектных мест в два слоя битумно-полимерной мастикой. Верхний слой посыпают крупной присыпкой.
• Небольшие вздутия сначала надрезают в центре, после чего это место просушивают строительным феном. Лепестки, которые образовались вследствие крестообразных надрезов, следует вывернуть наружу для возможности тщательной очистки от грязи. Высушенные основания лепестков прогревают горелкой, укладывает их на место, и укатывают роликом. После этого поверх надреза монтируют заплатку из такого же рулонного материала.

В случае возникновения больших по площади вздутий и разрывов возникает необходимость в капитальном ремонте кровли из мягкой черепицы. Дабы не доводить кровлю до такого состояния, потребуется систематически проводить ее осмотр. Лучше всего, если весь перечень работ будет осуществлен при температуре окружающей среды от 5 до 18 оС. Другие температурные показатели могут сказаться на эластичности и прочности материала.

Иногда на рулонной кровле могут возникать впадины до полутора сантиметров.

В таком случае ремонт будет заключаться в удалении пузырей по такому принципу:

• Поврежденное место материала разрезают конвертом, после чего отогнутые концы просушиваются.
• Во впадину заливают цементный раствор и ждут, пока он не затвердеет. Мастику в качестве выравнивающего слоя использовать запрещается.
• Поверх высушенной заливки наносят мастику.
• Приведенные в порядок лепестки возвращают на прежнее место и приклеивают.
• Далее сверху устанавливают заплатку. Помните, что ее размеры должны превышать площадь поврежденного места на 10 см.

Если вместе кровельных проходок возникла небольшая протечка, то их устраняют методом вскрытия финишного покрытия и последующей заменой водоизоляционной оклейки. Довольно часто оказывается, что повреждению подвергся только слой герметика – в таком случае его нужно попросту заменить.

В значительной степени тяжелее избавиться от протечек в местах примыканий кровли и проходах.

Избавляются от таких дефектов следующим способом:

• Снимаем с примыкания защитный фартук.
• Избавляемся от старого водоизоляционного ковра, после чего просушиваем основание.
• Берем новый гидроизоляционный ковер и приклеиваем его на мастику таким образом, чтобы его отрезок в 30 см ложился на вертикальную поверхность.
• При помощи металлической рейки или фартука фиксируем край нового ковра.
• На завершающем этапе следует загерметизировать швы.

Технология ремонта мягкой кровли в случае отслаивания кровельного покрытия также подразумевает проведение некоторых работ. В таких местах нужно попытаться оторвать как можно большую площадь покрытия и соседних полос от основания. После этого основание и отделенную часть материала следует тщательно очистить, высушить и покрыть праймером. В конце нижнюю часть отведенного покрытия опять прогревают газовой горелкой и укладывают его с наплавлением на основание.

Как произвести ремонт кровельных проходок

Протечки на мягкой кровле могут возникать и вследствие установки некачественных кожухов, с помощью которых обустраивались пересечения крыши коммуникациями. Элементы из резины или пластика могут попросту лопнуть.

Испорченные элементы конструкции в обязательном порядке заменяются таким образом:

• Материал по периметру проходки снимаем с основания.
• Демонтируем гидроизоляционный воротник.
• Удаляем кожух.
• Осуществляем монтаж нового конструкционного элемента.
• Из гидроизоляционного ковра изготавливаем новый воротник, вырезая его по шаблону из старого воротника.
• Чистим основание по периметру проходки и покрываем его мастикой.
• Насаживаем воротник на кожух.
• Опять покрываем мастикой ремонтируемое место.
• Отделенное вначале кровельное покрытие опять укладываем на место.

Проще говоря, замена элементов коммуникаций осуществляется таким же образом, как и изначальная установка.

Указанные в материале примеры ремонта мягких кровельных покрытий помогут вам решить большинство проблем, связанных с появлением дефектов, которые так мешают хозяевам частных домов комфортно жить. Следуя технологиям по восстановлению кровли, вы добьетесь положительного результата. Самое главное, весь перечень ремонтных работ хозяин в состоянии выполнить своими руками.

Источник: https://kryshadoma.com/myagkaya-gibkaya-krovlya/kak-sdelat-remont-myagkoy-cherepitsy-svoimi-rukami-varianty-i-tekhnologii.html
