В этой статье:

Резчик кровли. Убираем старое покрытие за пару минут

Бензиновый резчик кровли – современный аппарат, предоставляющий возможность быстро и эффективно проводить кровельные работы. Устройство значительно упрощает и облегчает удаление старых покрытий кровли, таких как пергамин, рубероид, листы из шлаковаты и мягкой кровли. Использование резчика кровли даёт возможность отказаться от долгого и изнурительного ручного труда. Благодаря способности устройства резать максимально ровно и эффективно можно легко сделать заплатку, вырезав старый участок и заменив его новым.

Устройство резчика кровли

Основу аппарата составляет рама, на которой установлены все основные узлы. Условно всю конструкцию можно разделить на две части: двигатель и режущая часть. В зависимости от модели двигатель внутреннего сгорания может иметь мощность от 5,5 до 14 лошадиных сил.

Клиноременная передача резчика включает в себя ведущий и ведомый шкивы, расположенные на вале двигателя и режущей части соответственно, огибаемые ремнём. В процессе работы возможно ослабление последнего, что может вызвать понижение частоты вращения ведомого вала или проскальзывание ремня в пазах шкива.

Натяжение производится путём откручивания крепежей двигателя и его перемещения вдоль тяг. Однако не следует стараться как можно сильнее отодвинуть двигатель – перетяжка ремня приведёт к повышенному износу и быстрому выходу из строя подшипников двигателя и шпинделя. В целях безопасности шкив двигателя и вся режущая часть накрыта специальным кожухом.

Режущие элементы резчика

Основу рабочей части составляет режущий диск из твердосплавного материала. Диск может иметь 2, 4 или 6 лепестков. Чем их больше, тем выше ровность и качество реза. Твердосплавные сегменты позволяют работать фрезе эффективно долгие годы. Такие диски не боятся касания о бетон или другие случайные предметы, скрывающиеся под мягкой кровлей.

Обычно режущий инструмент вместе с резчиком кровли не поставляется, а приобретается отдельно. Тип фрезы зависит от характера и сложности планируемых работ. Правильно подобранный диск даст возможность резчику работать с максимальной производительностью. Допустимые диаметры режущего инструмента указаны в техническом паспорте. Устанавливать диск иного диаметра строго запрещено.

Важно! Во избежание поломки режущего элемента резание кровельного материала по криволинейной траектории запрещается.

Управление

Резчик мягкой кровли снабжён удобными органами управления и механизмами, регулирующими расположение режущего диска относительно поверхности. В задней части устройства установлено водило с рукоятками, за которые работник может перемещать резчик. Регулировка глубины резания осуществляется посредством передачи «винт-гайка». Винт, расположенный на рукоятке, резьбовой частью зацеплен с тягой, которая, в свою очередь, шарнирно соединена с рычагом рамы. При вращении штурвала винта по часовой стрелке рама с диском поднимается и уменьшает глубину резания. При вращении штурвала в обратную сторону глубина резания увеличивается.

Обратите внимание! Подача и глубина реза за один проход выбирается в соответствии с рекомендациями завода-изготовителя.

Выбор резчика кровли

При выборе модели резчика необходимо учитывать заявленные производителем скорость резания и вес. Чем выше первый параметр, тем больше квадратных метров сможет разрезать аппарат за час. Вес сильно влияет на манёвренность и управление, поэтому тяжёлые резчики кровли удобнее использовать на крышах с большой площадью, а лёгкие хорошо подойдут для небольших поверхностей и крыш неправильной формы.

Ввиду того, что кровельные работы проводятся преимущественно на открытом воздухе и вдали от электричества, основная часть резчиков комплектуется бензиновыми двигателями. Однако существуют модели и с электромоторами. Из-за отсутствия автономности и необходимости постоянного подвода электрического питания напряжением 380 В они используются редко. В продаже можно найти резчики кровли как иностранных производителей, так и отечественных компаний.

Ведущие производители

Известная американская компания Panther Products, специализирующаяся на производстве кровельного оборудования, поставляет на российский рынок резчики с двигателями Vanguard и Honda мощностью от 8 до 14 л.с. Резание может проводиться дисками диаметром от 11 до 15 дюймов. особенность этих машин – надёжность и долговечность.

На данный момент в нашей стране несколько фирм занимается производством подобного оборудования. Широкое распространение получила продукция компании «Сплитстоун». Специалисты этой фирмы занимаются разработкой и производством профессионального алмазного инструмента и дорожно-строительной техники. Многочисленные отзывы говорят о хорошем качестве сборки их продукции, не уступающей по надёжности зарубежным аналогам.

Дороговизна импортных резчиков кровли заставляет отказываться от них в пользу резчиков, изготовленных в России. К примеру, аппарат Сплитстоун СR-149 имеет схожие характеристики с аппаратом из США Parther Products DC06, но стоит в разы меньше. Мощность обоих резчиков кровли составляет 9 л.с., однако, вес отечественного аналога значительно ниже (85 кг против 110 кг DC-06). Диаметр фрезы на CR-149 составляет 310 мм, что сопоставимо с размером диска резчика из Америки.

Единственное существенное отличие в принципах натяжения ремней. Натяжение ремня в CR-149 происходит путём перемещения двигателя вдоль рамы. Такой способ регулировки самый простой и, наверное, самый удачный – натяжитель ремня, установленный на зарубежной модели, увеличивает вес и всегда есть вероятность его выхода из строя.

Самым мощным электрическим резчиком компании Сплитстоун является модель CR1410-E мощностью 7,5 кВт (10,2 л.с.). Производительность данного агрегата сопоставима с бензиновым версией CR-149 и составляет 12 м²/час.

Источник: https://proinstrumentinfo.ru/rezchik-krovli-ubiraem-staroe-pokrytie-za-paru-minut/

Чем резать гибкую черепицу — На обе руки мастер

Я уже написал несколько статей на тему кровельных материалов: плюсы и минусы гибкой черепицы (ГЧ) по сравнению с металлочерепицей (МЧ) и как выгодно купить металлочерепицу.

Сегодня пришел черед рассказать о монтаже черепицы Шинглас от karkasgid.ru.

Помогали мне с монтажом гибкой черепицы два человека, более опытные в этом деле, чем я, так что я многому у них научился.

Но и одному своими руками монтировать гибкую черепицу реально.

Главное, не забывайте использовать страховку, так как кровля очень скользкая — и ОСП и подкладочный ковер и даже сама гибкая черепица. Ну и позовите хотя бы одного помощника, который будет исполнять роль грузчика и закидывать листы ГЧ вам на крышу.

Себе на крышу я выбрал кровельным материалом гибкую черепицу отечественного производства Шинглас из коллекции Кантри с названием Мичиган. По цене она заметно дешевле зарубежной (почти в 2 раза), а по качеству по отзывам не отличается (разве что по цветовому ассортименту, и то не уверен).

— Корректор для ремонта царапин (нужна штука при работе с металлом)— Герметик кровельный Tytan каучуковый— Пистолет для герметика— Мастика «Фиксер» — 15,6 кг (хватило было и 6 кг в итоге)— Ковры подкладочные – 150 кв.

м. Adnerep (не хватило, пришлось докупать еще рулон, думайте о нахлестах!)— Планка капельник 100×60 белая покрытие Atlas (она же карнизная планка)

— Планка ветровая для мягкой кровли 60x30x90 белая покрытие Atlas

Также были куплены 3 тысячи гвоздей для кровельного нейлера.

Монтаж гибкой черепицы Шинглас. Этап 1. Карнизные и лобовые доски

Карнизные и лобовые доски я решил сделать по-скандинавски из деревянных досок «лесенкой». Доски строганые 20мм толщиной и 6 метров длиной.

Сначала были «взъерошены» болгаркой со специальной насадкой (стали не такими красивыми, но думаю, все впиталось куда лучше и глубже).

После чего я их прогрунтовал, дал подсохнуть, потом прошелся по ним шлифовальной бумагой с зерном 180. После этого было нанесено два слоя краски за несколько дней.

В начале я прибивал доску, распущенную пополам вдоль, она выступает как закладная для крепления второй доски сверху.

Доски крепились к стропилам финишными гвоздями нейлером 15GA Freeman.

После закрепления и обрезки я прошпаклевал все щели и гвозди и закрасил еще одним слоем краски все доски.

После чего специальным составом прокрасил все торцы (для большей защиты). Краску купил шведскую – Текнос. Грунт тоже их. Ну и защита торцов аналогично.

Монтаж гибкой черепицы Шинглас. Этап 2. ОСП-3, карнизные и ветровая планки, а также подкладочный ковер Anderep

Следующим этапом нужно было закрепить к обрешетке ОСП, а затем сразу же настелить подкладочный ковер (чтобы ОСП не намокла и не всбухла – случаются такие прецеденты).

Напомню, обрешетка на крыше у меня стоит с шагом 350 мм (изначально под металл), поэтому мне пришлось добавить еще 5 рядов обрешетки, чтобы стыки ОСП приходились на обрешетку.

Очень важно выставить ОСП ровно по карнизу, причем нужно устанавливать его, сразу держа в руке карнизную планку (капельник).

Причем нужно сначала временно прикрутить крюки водосточной системы на свои места, по крайней мере, в трех местах (по краям и посередине карнизной доски).

После этого будет понятно, сколько делать выпуск карнизной планки (вода и снег должна скатываться с нее в середину водосточного желоба, а не в начало) , а значит и выпуск ОСП. В моем случае ОСП выступила за крайнюю обрешетку на 4 см.

После закрепления первых листов ОСП по карнизу, можно крепить карнизную планку, а уже поверх нее подкладочный ковер.

Планку лучше монтировать по заранее натянутой по скату нитке.

Потом по этой ровно поставленной планке удобно будет ровно монтировать и саму гибкую черепицу.

На карниз я взял толстый самоклеющийся ковер Anderep Ultra.

На остальные места ската – Anderep Prof (он тоньше и требует проклейки слоев мастикой, но его хватает за глаза для моего ската 26 градусов).

Ковер крепится снизу на предыдущий слой на мастику, а сверху механически – гвоздями. Нахлест мы делали 10 сантиметров, все обильно, но тонким слоем промазывали мастикой.

На фронтонах лучше изначально немного выпустить ОСП побольше, а потом обрезать по нитке циркулярной пилой по месту, так будет точнее. Мы так и делали.

Причем ковер тоже нужно выпустить побольше, а потом отогнуть и после отпила ОСП отрезать до нужного места. Но если немного и ошибетесь — не страшно.

Там сразу встанет ветровая металлическая планка и закроет ковер.

На нее уже будет крепиться гибкая черепица на слой мастики в 10 сантиметров длиной.

Кстати, наша ветровая планка была не сразу готова к использованию, у нее был лишний загиб.

Как мне объяснили в Гранд Лайне, это сделано для лучшего ската воды, только нужно самому завальцевать этот загиб и прижать его к планке. Делали мы это молотком через кусок деревяшки.

И нам это не очень нравилось. Но ничего не поделать, получается планка наполовину «сделай сам».

Ветровую планку я на 1 см отодвинул от деревянной верхней лобовой доски, чтобы подальше отвести влагу от дерева. Также металл планки и по вертикали закрыл доску где-то на 1,5 см. Итоговый вид мне понравился.

Нужная вещь при монтаже гибкой черепицы: веник!

Монтаж гибкой черепицы Шинглас. Этап 3. Сама черепица

В первую очередь на карниз по всей длине кладется специальная карнизная черепица, причем мы клали ее так, чтобы она почти целиком накрывала карнизную планку, непокрытой осталось около 1,5 сантиметра.

Сразу скажу, что при монтаже гибкой черепицы на мою крышу мы не все делали по инструкции. Реальность, бывает, намного расходится с инструкциями, так произошло и в этот раз.

Например, оказалось, что гораздо экономичнее и удобнее монтировать гибкую черепицу с края, а не с центра ската.

Для этого берем два листа гибкой черепицы и режем их на куски 20см-80см и 40см-60см. Также берем третий лист длиной 100 см.

Теперь начинаем монтировать с края друг над другом: 100, 80, 60, 40, 20. У нас есть первые пять рядов.

Теперь мы просто к каждому из рядов будем добавлять целый лист и швы будут на расстояния 20 см друг от друга.

Таким образом, из обрезков у нас будут только те части, что мы отрежем на другом конце ската, и то те обычно тоже уходят на более мелкие кусочки. У меня от всей крыше осталось обрезков около 2 квадратов, то есть 1%, вместо заявленных прозводителем 5-10%.

ВНИМАНИЕ.

Этот метод работает только для гибкой черепицы Кантри и Джаз, так как рисунок там не ортогональный, а случайный. С ортогональной черепицей нужно делать по-другому и скорее всего, имеет смысл начинать с середины ската.

Монтаж гибкой черепицы Шинглас. Этап 4. Вентиляционные трубы Vilpe

Удобнее всего нам показалось делать проходки не в конкретном месте с идеальной точностью, а в примерно нужном месте (а потом к конкретной трубе подводить проходку через гофру).

Это позволило нам начинать монтаж проходки в месте сразу после целикового куска гибкой черепицы и подрезать все по минимуму, а все швы делать не над проходкой, а в других местах.

Единственное, что мы сделали не по инструкции – не стали закручить саморезы, а заменили их на винтовые кровельные гвозди, а 3 самореза, которые закручиваются вниз проходки – просто не стали крепить, лишние дырки в крыше – не нужны, так как мы ее крепко посадили на мастику.

Вот так все выглядит в итоге:

Правда, видна крыша в основном соседям, мне ее увидеть можно только с другого конца участка, так что особенно не выбирайте гибкую черепицу по красоте. Лучше выбирайте по прочности: двухслойную и ламинированную: кантри или джаз. Джаз то же самое, только немного потолще.

Звоните: 8920-022-18-11

по монтажу гибкой черепицы:Американское:

Отечественное:

Источник: http://KarkasGid.ru/montazh-gibkoj-cherepicy-shinglas-kantri-svoimi-rukami/

Гибкая черепица Шинглас (Shinglas) для любой крыши

» Мягкая кровля » Мягкая черепица

Битумная черепица Шинглас — современное покрытие

Сегодня рядовой потребитель иногда теряется при выборе кровельного материала — настолько много предложений со стороны производителей.

Предлагаются материалы различные по стоимости и качеству, внешнему виду и техническим характеристикам.

Но среди всех прочих особое внимание обращает на себя гибкая черепицаshinglas, изготавливаемая на основе высокомодифицированного битума и каменной крошки.

Впервые данный материал появился в Америке, когда начиналось её массовое заселение выходцами из Старого Света.

Там люди веками крыли свои жилища сланцами и керамической черепицей.

За неимением такого кровельного материала в Новом Свете, как в то время называли Северную Америку, они изобрели подобие сланцевой и одновременно черепичной кровли – битумную. На первых порах битумом пропитывали картон, но с развитием технологий появилась гибкая черепица на основе стеклохолста под названием shinglas.

Достоинства гибкой черепицы

Обратите внимание! В первую очередь нужно сказать, что гибкая черепица позволяет покрывать самые разнообразные по форме крыши, вплоть до куполообразных, где невозможно использовать другие кровельные материалы. Например, профнастил, металлочерепицу или шифер.

Монтаж такого покрытия осуществляется достаточно легко и просто, если выполняются все рекомендации производителя, и приобретаются соответствующие дополнительные материалы высокого качества. Битумная черепица шинглас имеет хорошую устойчивость к сильному ветру благодаря тому, что её поверхность практически полностью приклеивается к основанию.
Материал не выгорает под действием солнечного ультрафиолета, отличается хорошей влагостойкостью, имеет отличное сопротивление агрессивному воздействию атмосферы. И самое важное его достоинство — это возможность использования в любых климатических поясах, начиная от жарких тропиков и заканчивая арктическими областями.
Мягкая черепица шинглас не гниет и не ржавеет, на ней не образуются лишайники и грибки, а её внешний вид сохраняется на протяжении всего гарантийного срока, заявленного производителем. К достоинствам этого материала можно отнести и то, что на его поверхности не образуется статического электричества, чего нельзя сказать о металлических кровлях. А еще, в отличие от металлического покрытия, битумная черепица не шумит во время дождя или града. Также она не поддерживает открытый огонь, что относит ее к категории пожароустойчивых.
Цена на гибкую черепицу вполне доступна многим, хотя на первый взгляд она кажется высокой. Кроме того, материал экономичен в монтаже, что подтверждается минимальным количеством отходов.
За счет наличия самоклеющейся полосы с обратной стороны листа монтаж кровли может осуществлять один человек. Благодаря низкому удельному весу при использовании гибкой черепицы shinglasотпадает необходимость в устройстве усиленной стропильной системы, что в конечном счете ведет к уменьшению затрат на строительство здания.

Источник: https://4handsmaster.com/chem-rezat-gibkuyu-cherepitsu/

Инструменты для резки гибкой черепицы

Гибкая битумная или, как ее еще называют, мягкая черепица – простой, на первый взгляд, в обработке материал. Он не имеет прочного металлического основания, не сделан из бетона или обожженной глины.

Ну какие могут возникнуть сложности в резке тонких стеклянных волокон, пропитанных битумом? Взял обычный строительный нож и режь.

Это не совсем так. Наличие на поверхности посыпки из очень прочных горных пород, растущая популярность многослойной черепицы, а также необходимость производить точные косые резы зачастую непосредственно по месту на кровле, вносит свои коррективы в перечень инструментов, которые должен иметь в своем арсенале профессиональный кровельщик, работающий с гибкой черепицей.

Сегодня мы продолжим рассказывать вам об инструментах и приспособлениях, необходимых монтажнику (об инструментах для монтажа сайдинга читайте в этом блоге), и расскажем о ноже с крючкообразным лезвием, специальной направляющей планке и резаке для многослойной гибкой черепицы.

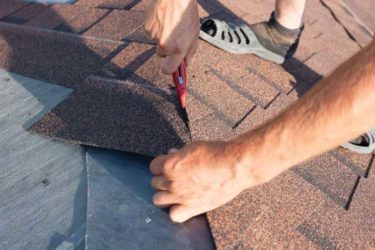

Строительный нож-крючок

Инструмент уже прочно вошедший в арсеналы кровельщиков. Получается путем замены в строительном ноже стандартного трапециевидного лезвия на трапециевидное крючкообразное.

Строительные ножи на любой вкус и цвет продаются в магазинах, торгующих ручным инструментом. Крючкообразные лезвия продаются там же, только отдельно, как правило, в специальных пеналах по несколько штук, из которых их очень удобно извлекать.

Классическим лезвием очень сложно пробиться через прочный слой каменного гранулята, ведь водить ножом вам придется по верхней стороне гонта. Тогда как крючкообразное лезвие подрезает боковину материала и дальше, двигаясь по его внутренним слоям, встречает гораздо меньше сопротивления к надрезу.

Тем не менее, заменив лезвие в вашем строительном ноже на крючкообразное, не убирайте обычное трапециевидное лезвие далеко. При монтаже кровли оно вам обязательно понадобится. Например, для резки изоляционных пленок или подкладочных ковров, особенно ковров второго поколения с верхним полипропиленовым слоем. Поэтому удобней всего использовать ножи со сменными магазинами в ручке. В этом случае оба типа лезвий будут у вас всегда под рукой.

Направляющая планка

Для точных перпендикулярных или косых резов непосредственно на кровле, например, на хребтах, в ендове или на фронтонах, можно использовать специальную направляющую планку, разработанную в фирме УНИКМА одним из инженеров службы технической поддержки клиентов, Мильчиковым А.В. Правда, вполне допускаю, что где-то синхронно пришли к аналогичному или подобному решению. В научном мире (а кровельное дело – это, без шуток, настоящая наука) так бывает.

Изготавливается планка из металлической штрипсы нужной ширины на любом ручном гибочном станке. Для увеличения сцепления планки с материалом (самофиксации) можно в широкой грани пробить несколько гвоздевых отверстий.

Использование подобного приспособления исключает повреждение нижних слоев: полимерного покрытия металлической комплектующей, подкладочного и ендовного ковра. Нож, который вы ведете по такой планке, не уйдет от заданной оси реза.

Пожалуй, это все, что хочется сказать о резке обычной однослойной черепицы. А что же с многослойной, которую даже ножом-крючком реально отрезать далеко не с первого раза?

Рынок гибкой черепицы, а уж тем более многослойной гибкой черепицы, еще очень молод в России. Однако его развитие идет поистине семимильными шагами. Многослойную гибкую черепицу получают путем склеивания на производстве нескольких (двух или трех) слоев в единый кровельный гонт. Такая черепица смотрится на кровле объемней, но при ее резке вам придется за раз проходить не один, а сразу несколько слоев.

В Америке, где монтажом многослойки занимаются ежедневно и круглогодично уже не первое десятилетие, существует электрический, пневматический и профессиональный ручной инструмент для таких работ.

Для нас же это пока абсолютная и очень недешевая экзотика и приходится, если и не изобретать велосипед с нуля, то уж переделывать его из самоката точно. Яркий тому пример следующий инструмент.

Резак для многослойной черепицы

На самом деле, перед вами обычная гильотина для резки напольного ламината. Такие гильотины в большом разнообразии присутствуют в магазинах, торгующих инструментом.

Никаких существенных доработок в этот резак не вносилось, ну разве что было слегка заточено само лезвие. Резак очень легок и без проблем поднимается на кровлю. Прикрепить его можно непосредственно к сплошной обрешетке путем добавления обычных металлических уголков к основанию. Хотя, честно говоря, на не очень крутых скатах он и так не съезжает.

Использование такого лезвия с рычагом позволяет без проблем преодолевать сопротивление даже трех слоев многослойной гибкой черепицы, производя достаточно аккуратный рез всего за несколько взмахов.

Взмах мог бы быть и один, но для этого у штатного инструмента коротковато лезвие. Мы обещаем, что продолжим работы по усовершенствованию гильотины для многослойной черепицы и обязательно расскажем вам об этом.

На этом почти все на сегодня. Хочется только сказать, что если вы привыкли прочитанное подкреплять увиденным, то для вас наш видеоролик на данную тему. Там гораздо подробнее, с демонстрацией и дополнительной информацией.

Алексей Горкевич Количество показов: 2152 Дата создания: 12.02.2018 09:21:25

Тэги: кровля, гибкаячерепица, монтаж, рекомендации, инструменты

Источник: https://unikma.ru/build-quality/blog/instrumenty-dlya-rezki-gibkoy-cherepitsy.php

Кровля из гибкой черепицы своими руками: 10 шагов

Сегодня мы представим для вас базовые этапы — их всего 10. Они позволят понять, что устройство гибкой черепицы ТЕХНОНИКОЛЬ SHINGLAS — это реально и не так сложно, как можно себе представить.

То есть, по-настоящему красивую и надежную кровлю из гибкой черепицы ТЕХНОНИКОЛЬ SHINGLAS можно сделать своими руками, с применением классического набора инструментов: молотка, кровельного ножа, гвоздей, карандаша, рулетки, ножниц по металлу, шпателя и уровнемера.

С чего начать?

Конечно же, с основания. Дощатый настил кровельной конструкции должен быть прочным, сухим, ровным и хорошо проветриваемым изнутри. Его можно сделать из влагостойкой фанеры или листов ориентированно-стружечной плиты (ОСП-3).

В любом случае, между листами обязательно делаются щели толщиной 3-5 мм для компенсации деформаций древесины.

Стоит обратить внимание на оттенок черепицы — он может немного отличаться в разных пачках, поэтому, чтобы на крыше создать цветовой баланс, гонты (прямоугольные листы гибкой черепицы) из 4-7 пачек перемешиваются между собой.

Монтаж лучше проводить в сухую погоду с минимальной температурой окружающего воздуха до + 5 градусов. Если такой возможности нет, то черепичные гонты рекомендуется подержать в теплом помещении около суток, после перевозки. И на этапе крепления гонтов пачки лучше всего подавать также из теплого помещения, примерно по 5-6 пачек, и в процессе крепления гонтов клеящийся слой лучше прогревать строительным феном.

Шаг 1: как усилить карнизный свес

Карниз усиливается с помощью окрашенных металлических карнизных планок. Они крепятся на дощатый настил специальными кровельными гвоздями в шахматном порядке — с шагом 12-15 см. Нахлест планок должен быть 30-50 мм.

ТЕХНОНИКОЛЬ

Шаг 2: зачем укладывать подкладочный ковер

Подкладочный ковер производится из специального рулонного материала. Он делает кровлю более герметичной, и будет лучше, если его уложить по всей площади крыши. Раскатка ковра ведется по горизонтали, от карнизного свеса с горизонтальными нахлестами не менее 10 см. Важно учесть, что на этом свесе материал должен отступать от перегиба на 1-2 см. (для среднестатистической крыши). Ширина отступа зависит от длины и угла наклона самого ската.

ТЕХНОНИКОЛЬ

Заходы на карниз и фронтон, а также места нахлестов промазываются битумной мастикой с помощью шпателя. Толщина мастики — не более 1 мм.

Ковер делается из двух видов материала. В ендовах и на карнизах применятся самоклеящийся подкладочный ковер ANDEREP ULTRA с очень прочной полиэфирной негниющей основой и мелкозернистой песчаной посыпкой верхнего слоя.

ТЕХНОНИКОЛЬ

На остальной площади можно включать в работу ANDEREP PROF (легкий подкладочный материал с основой из негниющего полиэфира и нескользящим полипропиленовым покрытием) или ANDEREP GL (материал с основой из стеклохолста и двусторонней посыпкой) с механической фиксацией и клеевым слоем в местах горизонтальных нахлестов.

Кстати, ANDEREP GL имеет термоактивные продольные полосы, благодаря которым при монтаже продольных нахлестов не требуется применение битумной мастики.

ТЕХНОНИКОЛЬ

В завершении монтажа рулонный материал аккуратно фиксируется по краям кровельными гвоздями с широкой шляпкой. Шаг — 20-25 см.

Шаг 3: как укрепить фронтонный свес

Фронтонная часть крыши также нуждается в специальной защите от ультрафиолета, влаги, ветра, механических воздействий. Для этого на фронтонные свесы, поверх подкладочного ковра прикрепляются окрашенные металлические торцевые планки, которые в процессе укладки самой черепицы промазываются битумной мастикой.

К несущей конструкции крыши планки крепятся кровельными гвоздями с шагом 10-15 см в шахматном порядке.

ТЕХНОНИКОЛЬ

Шаг 4: в чем особенность устройства ендовы

Ендова, как известно, имеет вогнутый угол, собирающий наиболее количество влаги, поэтому правильный монтаж кровельного пирога именно в этом месте во многом обеспечит надежную эксплуатацию здания.

Рассмотрим так называемый «открытый» способ монтажа ендовы.

Поверх подкладочного ковра, вдоль оси ендовы, настилается специальный кровельный материал — ендовный ковер ТЕХНОНИКОЛЬ. По периметру тыльной стороны он промазывается битумной мастикой ТЕХНОНИКОЛЬ ФИКСЕР на ширину 10-12 см. С лицевой стороны ковер прибивается кровельными гвоздями с отступом от края 2-3 см. Шаг крепления: 20-25 см.

ТЕХНОНИКОЛЬ

Шаг 5: как уложить гибкую черепицу

Для удобства укладки и выдержки необходимой геометрии на подкладочном ковре делается разметка по горизонтали и вертикали. При этом вертикальные линии должны соответствовать ширине одного листа черепицы, горизонтальные — около 80 см, это примерно пять рядов гибкой черепицы. Отметим, что разметка является просто ориентиром, а не схемой крепежа.

ТЕХНОНИКОЛЬ

Укладка начинается по горизонтали вдоль карниза. Первая полоса делается с помощью универсальной коньково-карнизной черепицы. Также можно использовать обыкновенную черепицу выбранной коллекции, но потребуется отрезать у гонта черепичные «лепестки».

Черепица наклеивается от перегиба карниза в 1-2 см, и дополнительно прибивается гвоздями. Важно! Если в качестве «старта» используется обыкновенная подрезанная черепица, то тыльную сторону гонта необходимо промазать мастикой ТЕХНОНИКОЛЬ ФИКСЕР, то есть там, где нет клеящего слоя.

ТЕХНОНИКОЛЬ

Второй ряд монтируется с центра ската — со смещением влево или вправо на половину «лепестка». Далее монтаж идет по диагонали от центра ската в виде полосы или пирамиды.

ТЕХНОНИКОЛЬ

Элементы черепицы укладываются с нахлестом не менее 15 см при помощи специального клеящего слоя. Он расположен на тыльной стороне гонтов. Дополнительно гонты крепятся к основанию кровли с помощью специальных оцинкованных гвоздей с широки¬ми шляпками.

ТЕХНОНИКОЛЬ

Здесь важно учесть правильность прибивания гвоздями — схема представлена на рисунке, то есть, гвозди необходимо забивать ровно, под углом 90 градусов и без заглубления в кровельный материал.

ТЕХНОНИКОЛЬ

Со стороны фронтонного свеса у гибкой черепицы необходимо отрезать верхний уголок гонта для отбоя дождевой воды. Сам гонт относительно свеса должен быть отодвинут на 2 см. Это нужно для свободного стока воды. Также для защиты от косого дождя черепицу необходимо промазать в зоне фронтона мастикой ТЕХНОНИКОЛЬ ФИКСЕР, на глубину 10 см.

ТЕХНОНИКОЛЬ

Шаг 6: черепичная ендова, продолжение

Когда процесс укладки дошел до ендовы, то на этом узле гонты гибкой черепицы укладываются в хаотичном порядке наверх ендовного ковра, после чего они подрезаются таким образом, чтобы центральная ось ендовы стала открытой, шириной 5-15 см (см. рисунок ниже). При подрезе под гонты следует подкладывать дощечку, чтобы не повредить нижележащие изоляционные материалы. После чего тыльные места листов гибкой черепицы, не имеющих в местах примыкания к ендове клеящего слоя, промазываются мастикой. Каждый гонт фиксируется с помощью кровельных гвоздей в верхней части не ближе 30 см от оси ендовы.

ТЕХНОНИКОЛЬ

Шаг 7: как просто закрыть ребра и скаты

Ребра скатов формируются гонтами специальной коньково-карнизной черепицей. Укладка ведется снизу-верх, и крепится к основанию четырьмя гвоздями — по два на каждую сторону. Эти места в последующем закрываются нахлестами длиной 3-5 см из верхних гонтов. Тыльная часть коньковой черепицы в местах отсутствия самоклеящегося слоя промазывается мастикой ТЕХНОНИКОЛЬ ФИКСЕР.

ТЕХНОНИКОЛЬ

Шаг 8: чем важен монтаж конькового аэратора

Конек играет важную роль в устройстве кровельной вентиляции, которая помогает движению воздуха, и удаляет конденсат из подкровельного пространства.

ТЕХНОНИКОЛЬ

Рассмотрим вариант устройства сплошного аэратора, устанавливаемого на коньке кровли по всей его длине.

ТЕХНОНИКОЛЬ

Гонты, формирующие стык кровли, подрезаются вдоль оси. Потом делается прорезь подкладочного ковра и самой кровельной конструкции для прохода воздуха — с определённым интервалом и отступом от края кровли. Сверху, вдоль оси укладывается сплошной пластиковый аэратор. После чего он закрывается коньково-карнизной черепицей по технологии, аналогичной устройству ската крыши.

ТЕХНОНИКОЛЬ

Шаг 9: как сделать примыкания

К примыканиям, в основном, относятся стыки ската кровли с горизонтальными и наклонными стенами, а так же дымовыми трубами.

На стыке ската и стены прибивается деревянная треугольная рейка, на которую заводится элемент примыкания. В случае если стена кирпичная, её необходимо оштукатурить, и покрыть битумным праймером, потому что на стены и поверх гибкой черепицы укладывается ендовный ковер — на высоту 30-50 см и по черепице примерно на 20 см.

ТЕХНОНИКОЛЬ

Вся тыльная площадь покрывается мастикой ТЕХНОНИКОЛЬ ФИКСЕР. Герметизация дымовых и вентиляционных труб делается из выкройки ендовного ковра. Верхняя часть ковра заводится в штрабу, и закрывается металлическим фартуком, с последующей герметизацией.

Здесь есть один нюанс — монтаж выкройки должен учитывать каскадность воды. Поэтому сначала монтируют лицевую часть выкройки, она заходит на рядовую черепицу на 20 см. Левые, правые и тыльные части «уходят» под черепицу. Тыльную выкройку монтируют последней. Отступ черепицы от трубы сбоку и тыла составляет примерно 8 см.

Все места сопряжения чере¬пицы, где нет самоклеящегося слоя, обязательно проклеиваются мастикой ТЕХНОНИКОЛЬ ФИКСЕР.

Если труба широкая — более 50 см, то с тыльной части делается разжелобок.

Шаг 10: как смонтировать проходные кровельные элементы (проходки)

Антенны, трубы вентиляции и прочие кровельные элементы герметизируются специальными проходными элементами, напоминающими фартук, чей нижний край укладывается поверх подходящего снизу листа черепицы. Все остальное закрывается гонтами с использованием мастики ТЕХНОНИКОЛЬ ФИКСЕР. Отметим, что проходной элемент предварительно крепится к кровельному основанию гвоздями.

ТЕХНОНИКОЛЬ

Итак, красивая, надежная и долговечная кровля готова — своими руками. Таким образом, пройден интересный, большой и ответственный путь, результатом которого домовладельцу, а теперь и настоящему мастеру — можно по праву гордиться.

Для удобства монтажа и наглядности процессов специалисты компании ТЕХНОНИКОЛЬ разработали пошаговую инструкцию, в которой изложены не только основные операции, но и монтажные нюансы укладки ТЕХНОНИКОЛЬ SHINGLAS.

Если перед монтажом появились какие-либо вопросы, то в качестве дополнения также рекомендуем посмотреть видео инструкцию по монтажу многослойной черепицы ТЕХНОНИКОЛЬ SHINGLAS:

На правах рекламы

Источник: https://www.ivd.ru/archive/technonicol/krovla-iz-gibkoj-cerepicy-svoimi-rukami-10-sagov-22551

Монтаж гибкой черепицы Шинглас «Кантри» своими руками

Сегодня пришел черед рассказать о монтаже черепицы Шинглас от karkasgid.ru. Помогали мне с монтажом гибкой черепицы два человека, более опытные в этом деле, чем я, так что я многому у них научился. Но и одному своими руками монтировать гибкую черепицу реально. Главное, не забывайте использовать страховку, так как кровля очень скользкая — и ОСП и подкладочный ковер и даже сама гибкая черепица. Ну и позовите хотя бы одного помощника, который будет исполнять роль грузчика и закидывать листы ГЧ вам на крышу.

Вместе с гибкой черепицей (150 кв.м. рядовой и 15 кв.м. карнизной и коньковой) были также закуплены:— Водосточная система из металла GrandLine 90 мм— Кровельная вентиляция Vilpe + проходки Huopa.— Корректор для ремонта царапин (нужна штука при работе с металлом)— Герметик кровельный Tytan каучуковый— Пистолет для герметика— Мастика «Фиксер» — 15,6 кг (хватило было и 6 кг в итоге)— Ковры подкладочные – 150 кв.м. Adnerep (не хватило, пришлось докупать еще рулон, думайте о нахлестах!)— Планка капельник 100×60 белая покрытие Atlas (она же карнизная планка)

— Планка ветровая для мягкой кровли 60x30x90 белая покрытие Atlas

Также были куплены 3 тысячи гвоздей для кровельного нейлера.
