Чем закрыть карниз крыши?

Подшивка карниза крыши своими руками

Когда закончен монтаж кровельного покрытия, начинается работа по обшивке свеса крыши. Делается это не только для защиты фасада и обеспечения вентиляции кровли, но и для придания законченного внешнего вида строению. В статье будет рассказано о том, какие материалы используются для этих целей и как производится подшивка карниза крыши своими руками софитом, профнастилом и деревянной вагонкой.

1. Устройство карниза кровли
   • Узел свеса кровли

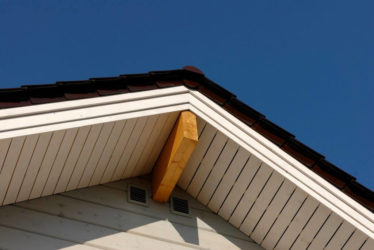

   • Фронтальный карниз крыши
   • Боковой карниз крыши
2. Создание правильной вентиляции кровли через карнизы
3. Выбор материала для подшивки свесов крыши
   • Профнастил

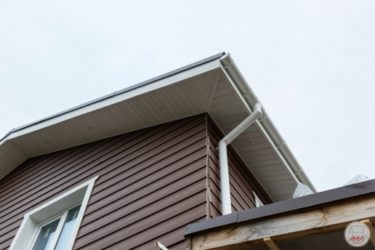

   • Софиты
   • Деревянная вагонка и обрезная доска
4. Подшивка кровельного свеса по стропилам
5. Подшивка кровельного свеса по деревянному коробу
6. Подшивка карнизных свесов софитами
   • Важные моменты в работе с софитами
7. Подшивка карнизов крыши профнастилом
8. Подшивка кровельного свеса деревянной вагонкой или доской

Устройство карниза кровли

Карнизный свес – это выступ стропил за пределы фасада дома. Он может быть как простым, так и с выносом. Первый более прост в исполнении, и при сильном ветре в нем не будет неприятно гудеть, чего не скажешь о втором варианте.

Узел свеса кровли

1- Желоб водостока;

2- капельник;

3- фартук из металла на лобовой доске;

4- саморез;

5- направление, по которому движется воздух;

6- брусок 5х5 см;

7- стропильная нога (кобылка);

8- подшивной материал;

9- брейка;

10- доски являющиеся основой карнизного свеса;

11- опорный брусок для фиксации брейки.

Существует два вида карнизного свеса — боковой и фронтальный.

Фронтальный нужен для защиты фасада дома. Он представляет собой боковые края наклонных скатов кровли. Соответственно у вальмовой (четырехскатной) крыши они отсутствуют.

Устройство фронтального свеса обыкновенной двухскатной крыши выполняется путём выпуска несущих перекладин, закреплённых на стропилах. Нередко можно встретить, когда фронтальный карниз образуется досками обрешетки, которые укладываются на пароизоляцию под кровельный материал. На них крепится карнизная доска, которая в дальнейшем будет обшиваться профнастилом или софитом.

Боковой карниз крыши

Боковой свес имеют все наклонные кровли. Он образуется стропилами, которые выдаются за пределы стены дома. Расстояние их выступа рассчитывается из высоты дома и ширины отмостки, зачастую это порядка 50-70 см.

Хоть и считается, что минимально допустимый размер свеса составляет 50 см, но встречаются и более узкие.

• В этом случае стена дома обязательно должна иметь хорошую ветрозащиту, так как под косым дождем она будет сильно намокать.
• Второй вариант исправить положение – установить кобылки, тем самым нарастив длину стропил. Но это довольно трудоемкий процесс, и при уже сделанной крыше, мало кто хочет все вскрывать и заново переделывать. Поэтому важно еще на этапе строительства предусмотреть необходимый размер свеса кровли.

Стропила соединяются между собой досками по всей длине карниза. В дальнейшем они будут закрыты облицовочным материалом.

Создание правильной вентиляции кровли через карнизы

Основной функцией любого карниза является защита крыши от атмосферных воздействий. Но при этом, он не должен препятствовать естественному вентилированию подкровельного пространства. Важно это не только для жилых мансардных этажей, но и для холодных крыш. Более теплый воздух, поднимающийся от земли, должен беспрепятственно проходить сквозь карниз и продвигаясь между пароизоляционным и кровельным материалом уходить через конек наружу. Именно по этой причине при подшивке карниза запрещено использовать различные герметики и монтажные пены. В противном случае будет образовываться конденсат, который приведет к намоканию кровельного утеплителя.

Читать еще:  Монтаж секционных гаражных ворот своими руками

Но здесь есть исключения — вентилируемыми делаются карнизы только под скатами крыши, а все фронтальные свесы закрываются «наглухо».

Выбор материалов для подшивки свесов крыши

На сегодняшний день существует широкий ассортимент материалов для подшивки кровельного карниза. Безусловно, каждый из них обладает своими достоинствами и недостатками, но все они в полней мере защищают его от влажности, обеспечивают утепление и вентилирование кровли. Делая выбор в пользу того или иного материала, следует руководствоваться не только его красивым внешним видом, но и продолжительностью эксплуатационного срока.

Профнастил

Это оцинкованная сталь с разноцветным полимерным покрытием. Он устойчив к механическим повреждениям и перепадам температур, имеет необходимую жесткость, а также не боится ветровых нагрузок. Чтобы обеспечить необходимую вентиляцию, делается зазор между профнастилом и стеной дома равный высоте его волны.

Софиты

Это наиболее популярный материал, специально предназначенный для подшивки карнизов. По сути – это пластиковые панели, внешне напоминающие сайдинг, но уже имеющие вентиляционные отверстия. Также от обычного сайдинга они отличаются и тем, что в их составе присутствуют УФ-стабилизаторы, которые защищают софиты от негативного влияния солнечных лучей.

Медные софиты

Это долговечный материал, внешне очень эстетичный и презентабельный, но и довольно дорогостоящий. Софиты из меди обладают высокими огнестойкими и прочностными характеристиками.

Алюминиевые софиты

Они очень легкие, пожаростойкие, эластичные, а при необходимости их ремонт не составит труда. Также имеют высокую стойкость краски, благодаря чему насыщенность цвета не меняется под воздействием ультрафиолета.

Недостатком является только скудность цветовой гаммы – их производят белого или коричневого цвета.

Оцинкованные софиты

Они долговечны и не нуждаются в дополнительном уходе. Это прочные софиты, которые не боятся влаги и огня. Но имеют довольно большой вес, что в некоторой степени делает их монтаж более трудоемким.

Виниловые софиты

Это недорогой и самый популярный вариант софитов для подшивки кровельных карнизов. Они обладают легким весом, прекрасно защищают от воздействий внешней среды, имеют благородный внешний вид, просты в установке, а также создают бесшовное полотно, обеспечивая полноценную вентиляцию подкровельного пространства.

На сегодняшний день их изготавливают из огнестойкого пластика, который, к тому же способен выдерживать серьезные нагрузки. Выпускаются трех видов:

• сплошной трехполосный без вентилируемых отверстий;
• полностью перфорированный;
• трехполосный с перфорированной центральной полосой (самый популярный).

Независимо от выбранного материала софитов, все они довольно легко монтируются, и такая работа не составит труда даже для новичка в строительстве. Основное правило при их установке заключается в том, что располагаются они перпендикулярно стене, а не вдоль.

Читать еще:  Особенности и свойства мягкой черепицы

Деревянная вагонка и обрезная доска

До сих пор нередко можно встретить, что для подшивки карнизного свеса выбирается настоящая древесина. Так как она устанавливается снаружи дома и подвергается агрессивному влиянию окружающей среды, к выбору материала надо подходить ответственно. Нельзя экономить и покупать слишком тонкую вагонку, ее оптимальная толщина составляет 2 см. Также она должна быть средней влажности (не подойдет слишком влажная, так как ее может «повести», но и очень сухая тоже не лучший вариант).

Для обеспечения вентиляции, доски прибиваются с отступом от стены в 2 см.

Подшивка кровельного свеса по стропилам

Этот способ рационален для крыш с небольшим углом наклона. Сложность такого исполнения обшивки заключается в том, чтобы все края стропил образовывали ровную плоскость.

Но навсегда этого можно добиться, тогда выходом из положения станут небольшие доски, которые крепится на стропила. Их длина равна расстоянию от стены дома до края свеса. Чтобы установить их ровно, вначале прикручивается по одной доске с каждого края карниза и между ними натягивается шпагат. По полученному ориентиру крепятся все остальные отрезки досок. Обшивка к такому каркасу крепится на металлические уголки или шурупы.

Подшивка кровельного свеса по деревянному коробу

Этот способ идеально подходит для крыш с большим наклоном. Для обустройства такого короба берется обрезная доска толщиной 4 см и крепится между стеной дома и краем стропил. Если одни ее край устанавливается непосредственно к стропильной ноге, то для фиксации второго края потребуется монтаж примыкающей к стене доски, которая сверху прикручивается к стропилам.

Возможен и второй вариант, когда вместо дополнительной вертикальной доски к стене дома крепится брус на дюбели.

На этом каркас короба закончен, и к нему можно крепить обшивку. Для обеспечения необходимой жесткости всей конструкции, крепить все следует не на гвозди, а на шурупы или уголки.

Подшивка карнизных свесов софитами

Этапы работ:

• Софиты комплектуются двумя специальными планками, которые имеют формы буквы J или F. Она из них крепится к подготовленной на стене дома деревянной рейке, а вторая со стороны свеcа. В качестве креплений используются саморезы. Все планки должны крепиться абсолютно ровно по отношению друг к другу, поэтому рекомендуется, вначале произвести разметку.
• Затем измеряется ширина карнизного свеса кровли и от полученного результата вычитается 6 мм. Делается это для того, чтобы создать необходимый зазор, который компенсирует тепловое расширение материала. Софиты нарезаются полосками нужной длины.
• Подготовленные пластины слегка сгибаются и вставляются в пазы установленных профилей. Где они фиксируются саморезами.

• Для того чтобы подшить угол карниза, длину планок софитов требуется плавно уменьшать, отрезая одну из сторон под углом в 45 градусов.

Читать еще:  Какой материал лучше для кровли?

Для их соединения используются H-профиль или два J-профиля.

Более подробную инструкцию о том, как подшить карниз крыши софитами можно посмотреть на представленном ниже видео.

Важные моменты в работе с софитами

• Крепится софит только под прямым углом и через специальные отверстия;
• обязательно должен оставаться зазор, чтобы панель могла беспрепятственно расширяться или сжиматься;
• оптимальный размер креплений: длина ножки 3 мм, ширина шляпки 8 мм. Они не должны быть прикручены плотно, а иметь зазор между шляпкой и поверхностью софита равный 1 мм;
• расстояние между местами креплений равняется 40 см (можно чаще);
• режут софиты с помощью циркулярной пилы с полотном, на котором зубья расположены в обратную сторону. Также можно воспользоваться ножницами по металлу или ножом. В последнем случае лучше всего начертить им место надреза, и сгибая по ней панель, отломить необходимый отрезок;
• хранить и транспортировать софиты надо на ровной поверхности невысокими стопками (пачек 10-15);
• несмотря на то что производителя заверяют возможность монтажа софитов даже в зимнее время, не рекомендуется проводить работы, если температура ниже отметки в 15 градусов.

Подшивка карнизов крыши профнастилом

• Вначале на стену в горизонтальном положении прибивается брусок по уровню края свеса. На одном уровне с ним крепится второй брусок вдоль края стропильных ног;
• профнастил нарезается нужной длины (не забывая про тепловой запас материала и необходимость вентиляционного зазора) и на саморезы прикрепляется к установленным брускам;
• место стыка профлиста и стены закрывается планкой внутреннего угла, а соединение внешнего края со стропилами декорируется аналогичной планкой внешнего угла.

На этом монтаж профнастила завершен.

Подшивка кровельного свеса деревянной вагонкой или доской

Подшивку кровельных свесов удобнее всего производить снизу, стоя на строительных лесах или на стремянке.

Важно! Подшивать карниз следует только после того, как стены дома полностью утеплены снаружи, сделана пароизоляция и закончен монтаж облицовочного материала.

Перед обшивкой свесов вагонкой, все стропила на боковых карнизах, должны быть не только одной длины, но и быть точно параллельны стене дома. К ним крепятся обвязочные ветровые доски.

Когда все это выполнено, начинается монтаж крепления обшивки.

• Вначале одна доска прикручивается к стене вертикально, нижний ее край должен находиться на уровне края стропил — на рисунке выше (1).
• Вторая доска крепится между стропилами и доской номер 1 по их нижним краям (2). Она должна быть параллельно земле. Таким образом, и получается основа, на которую будет устанавливаться обрешетка.
• Когда каркас подготовлен, начинается монтаж самой обшивки.
  • При обшивке кровельного карниза досками, между ними и стеной необходимо оставлять небольшой зазор. Сами доски выбираются ровные, хорошего качества и толщиной 1-2 см.
  • Чтобы обеспечит необходимое вентилирование подкровельного пространства при обшивке деревянной вагонкой, по всему периметру рекомендуется установить вентиляционные решетки с шагом в 1,5 метра.

Но зачастую, полагаясь на свойства древесины «дышать», большинство строителей не придерживаются этих правил.

Источник: http://tolkostroyka.ru/stroitelstvo-domov/podshivka-karniza-kryshi-svoimi-rukami/

Подшивка свесов крыши: варианты и технологии обшивки карниза своими руками

Надёжная подшивка свеса крыши защищает стены дома от превратностей погоды. Кроме того, в подшивке можно устроить качественную вентиляцию подкровельного пространства для обеспечения качественного и долговечного функционирования кровельного пирога. Красиво оформленные свесы являются украшением дома.

Как подшить свесы крыши своими руками

Свесом крыши называется продолжение стропильной системы на определённое расстояние за пределы стен строения. В отдельных случаях для удлинения этого элемента применяются кобылки — доски, являющиеся продолжением стропильных ног.

Свес имеет чисто практическое назначение — защиту стен от воздействия внешних факторов — дождя, града и снега.

Но, кроме функционального назначения, свес может выполнять и чисто эстетические задачи, являясь украшением строения.

Подшивка свеса производится снизу различными материалами, формируя конструкцию, опоясывающую дом со всех сторон. Для этого используются различные материалы:

1. Лист металлический оцинкованный.
2. Лист металлический окрашенный или с пластиковым защитным покрытием.
3. Доска — вагонка шпунтованная.
4. Сайдинг виниловый.
5. Софиты — специальные изделия для формирования свеса и обеспечения работы системы естественной вентиляции.

Различают два вида свесов:

• скатный свес является продолжением ската кровли;Скатный свес образуется за счёт продолжения кровельной конструкции за габариты дома для защиты от осадков
• фронтонный свес формируется на продолжении обрешётки с торцов здания.Фронтонный свес формируется выступами кровельного покрытия и обрешётки на торцах здания. В некоторых видах кровли его может не быть

Фотогалерея: подшивка свесов кровли

Кровельные свесы, обитые вагонкой, хорошо дополняют внешний вид дома из бруса или оцилиндрованного бревна Подшивка обрезными досками применяется в качестве простого и недорогого способа отделки свесов Сайдинг служит дольше, чем дерево, поэтому кровельные свесы будут надёжно защищены не один десяток лет Металлические софиты не только придают дому законченный вид, но и служат для вентиляции подкровельного пространства

Отделка кромок свесов

Основополагающим документом для проектирования безопасных зданий и сооружений является Федеральный закон от 30.11.2009 «Технический регламент о безопасности зданий и сооружений». На его основе разработаны различные документы по созданию свесов, в том числе СНиП II-26–76 «Кровли». Требования документа оговаривают правила устройства свесов различных конструкций и применяемые для этого материалы.

Этот свод правил и требований постоянно дорабатывается и изменяется в связи с появлением на рынке различных кровельных материалов.

Оптимальный размер свесов

Как уже упоминалось, назначение свесов состоит в защите стен. Поэтому чем он шире, тем лучше исполняет свою функцию. Но имеются и ограничивающие параметры — широкий свес подвергается повышенным ветровым нагрузкам, которые могут со временем расшатать его, приводя к образованию протечек в кровле.

Поэтому ширина этого элемента редко устраивается более одного метра. Для зданий в один или два этажа нормативами предусмотрена величина свеса 60 сантиметров, а для нормального устройства водосливной системы она должна быть не менее 40 сантиметров.

Кровельные свесы могут выполняться в едином стиле с другими архитектурными элементами здания, например, с козырьком над входом

Основные способы подшивки свесов

Эти детали конструкции здания устраиваются различными способами:

1. Подшивка по стропилам. В таком случае материал прибивается непосредственно к стропилам с нижней стороны на расстояние укрываемой части, к торцу стропильной ноги прибивается лобовая доска. Их часто оформляют ажурной прорезной резьбой и окрашивают в контрастный по отношению к стенам цвет. При этом нужно соблюдать цветовую гамму с финишным покрытием кровли.

   Материал для подшивки по стропилам должен гармонировать с кровельным покрытием

2. При подшивке по горизонтали вначале устанавливается планка, которая крепится непосредственно к стропильной ноге. Затем подшивается материал и устанавливается лобовая доска.

   Горизонтальная подшивка часто выглядит как декоративный короб

3. Установка софитов. Эти изделия предназначены специально для подшивки свесов. Они бывают металлическими, пластмассовыми или деревянными. Непременным атрибутом софита является вентиляционная решётка, предназначенная для пропуска воздуха в подкровельное пространство для вентиляции. Он поднимается по оставленному зазору и выносит влагу от конденсата в область конька, где устраивается «холодный треугольник». Кроме того, решётка на софите не позволяет проникать под крышу птицам и крупным насекомым, в частности, осам, для которых чердак является излюбленным местом гнездования.

   В софитах всегда имеются решётки для вентиляции подкровельного пространства

Дом с неподшитыми подвесами выглядит не эстетично, он бывает похожим на недостроенный.

Чем подшить свес снизу

Для формирования свесов применяются различные материалы:

1. Доска из древесины хвойных пород — ели, сосны, лиственницы. Такие материалы меньше подвергаются короблению. Доска применяется строганная с четырёх сторон толщиной 20–23 миллиметра. Для такого материала характерно усыхание, при этом ширина изделия может уменьшиться на величину 2–8%, что приводит к образованию щелей между ними. Не рекомендуется использовать материал шире 12 сантиметров, он часто подвергается короблению. Чтобы избежать образования щелей строганную доску можно набивать внахлёст с перекрытием порядка 10 миллиметров.
2. Вагонка. Применение шпунтованной доски для подшивки будет более практичным решением. В этом случае отпадает необходимость использовать нащельники. Доска набивается как по длине, так и по ширине, с использованием дополнительной обрешётки. Во втором случае можно использовать обрезки, оставшиеся после отделки других поверхностей.

   При использовании вагонки не нужно набивать нащельники

3. Сайдинг поливинилхлоридный. Этот материал принято применять для навесов на фронтонах, но используют его и для подшивки свесов. Материал ценен тем, что не нуждается в постоянном уходе. Пластины сайдинга устанавливаются под прямым углом к стенам. Крепление производится к деревянным планкам обрешётки самонарезающими винтами через предусмотренные для этого отверстия. Каждая очередная планка фиксируется к предыдущей детали замковым креплением. В комплект ПВХ сайдинга входят доборные элементы, при помощи которых можно скрыть концевые резы.

   Свесы, обшитые сайдингом, служат долго и не нуждаются в регулярном уходе

4. Профлист. Для подшивки свесов часто применяется профилированный лист. Для этой цели используют мелкогребенчатые сорта с высотой волны порядка 8–10 миллиметров. Их можно располагать по длине вдоль стены или в мелкой нарезке перпендикулярно. Такой профиль производится способом гибки на профилегибочных станах. Более удачным с точки зрения дизайна решением считается использование алюминиевого профилированного листа, полученного способом прокатки. Такой профиль может иметь анодированное покрытие самых разных цветов, в гамме которых можно подобрать нужный оттенок. Такой прокат долговечен и не требует постоянного ухода.

   Для пошивки свесов можно выбрать профлист любого необходимого оттенка

5. Гладкий стальной лист. Его используют с защитным покрытием из цинка или алюмокремния. Выгода использования состоит в возможности придать листу нужную форму гибкой. Используются также листы с защитным покрытием в виде краски или пластика.
6. Использование ОСП или фанеры. Это листовой материал, который хорошо подходит для отделки свесов. ОСП представляет собой изделие из специально ориентированной древесной щепы. Производится способом прессования с использованием полимерных связующих. Процесс происходит при высокой температуре и высоком давлении. В результате получается абсолютно не гигроскопичный материал высокой прочности. В то же время поверхность плит имеет оригинальный рисунок, позволяющий применять его в дизайнерских целях. Для отделки свесов применяется и фанера, изготовленная на полимерных связующих. Тем не менее наружные слои шпона подвергаются воздействию атмосферы и нуждаются в дополнительной защите после установки на свесы.

   ОСП имеет оригинальную фактуру, которую можно использовать для реализации интересных дизайнерских решений

7. Софит — специализированный профилированный стальной лист для подшивки свесов. На заказ можно изготовить софиты длиной 0,5–8,0 метра. В стандартном исполнении их длина составляет 2,4 или 3,0 метра. Обращаем внимание, что кратность при этом составляет 0,5 или 0,6 метра. По внешнему виду софит имитирует укладку из бруса. Выпускаются двойные и тройные детали. Один или два выступа софита наделены перфорированной решёткой, обеспечивающей вентиляцию в подкровельном пространстве. Благодаря замковым соединениям софиты быстро и легко монтируются. Крепление на обрешётку производится саморезами. Применяются цветовые решения в пределах гамм RAL или RR, что позволяет подобрать любые тона, гармонирующие с цветом кровли и стен.

   Софиты обычно подбирают под основной цвет покрытия кровельной системы

Софиты для подшивки свесов производятся из различных материалов. Упомянутые металлические перфорированные изделия используются только для карнизов. Для фронтонов их не используют.

Металлические софиты могут производиться, кроме стали, из меди и алюминиевого проката.

Популярны также софиты из пластика. Они заметно дешевле и очень просто монтируются. Материалом для их изготовления служит поливинилхлорид или силикон. Основные размеры — длина 3 метра с разделением на три части по ширине, которая составляет 305 миллиметров.

Подшивка карниза своими руками

Этот элемент конструкции здания может быть выполнен несколькими способами:

Подшивка по стропиле

Такой способ чаще всего применяется на крышах с небольшим уклоном. Работы выполняются в таком порядке:

1. Выровнять концов стропил. Эту операцию нужно выполнять перед настилкой полиэтиленовой плёнки. Нужно натянуть шнур между крайними концами стропильных ног таким образом, чтобы под него попадали все оконцовки. Расстояние до стены определяется по самому короткому выступу. Необходимо проверить, чтобы расстояние до стен на крайних стропилах было одинаковым.

   Расстояние до стены определяется по самому короткому выступу стропильной ноги

2. Рассчитать кратность количества досок на подшивку, чтобы их было целое число, отрегулировать положение шнура по этому показателю.
3. Обрезать концы стропил вертикально.

Указанная последовательность используется при установке досок параллельно стене. Если подшивка производится перпендикулярно, короткими обрезками, нужно предварительно закрепить опорные планки. Их устанавливают на стропилах в месте примыкания к стенам и по концам ног. Крепление планок подшивки производится саморезами.

По окончании выравнивания можно продолжать кровельные работы, а подшивку завершить уже после установки финишного покрытия.

Перед тем как сделать подшивку по стропилам, их концы нужно обязательно выровнять

Подшивка свеса по коробу

Такой способ замыкания подкровельного пространства применяется при крутых скатах крыши. Для этого производятся следующие операции:

1. Концы стропил торцуются по шнуру, как описано выше.
2. Для формирования каркаса коробчатой формы к стропильным ногам крепятся планки из бруска 50х50 миллиметров перпендикулярно стене. Второй брусок устанавливается вертикально по стене между первым и стропилом.

   Каркас под обшивку свесов формируется из бруска 50х50 мм

3. Подшивка производится досками или другими материалами с размещением их вдоль стены.
4. Крепление выполняется саморезами.

   Подшивку свесов по коробу можно производить обрезной доской или любыми другими материалами

Установка софитов

При таком способе подшивки свесов и карнизов используются доборные элементы, поставляемые вместе с софитами. Из них формируется крепление, в которое поочерёдно вставляются детали подшивки. У разных производителей система крепления софитов может быть различной. Перед началом работ нужно внимательно ознакомиться с инструкцией.

Обязательным элементом подшивки карнизных свесов являются вентиляционные отверстия в них. Они нужны для проветривания подкровельного пространства. Если её не будет, конденсат от финишного покрытия повредит кровельный пирог вплоть до его полного разрушения.

Схема устройства опорных элементов для подшивки софитами

Для свесов любой конструкции существует единое соотношение вентиляционной поверхности. Оно не должно быть меньше, чем 1:50000, то есть суммарная площадь вентиляционных отверстий в подшивке должна соответствовать приведённому соотношению к площади крыши.

Нужно отметить, что ни о каком утеплении свесов речь идти не может, поскольку по ним формируется вентиляционное пространство, а утепление требует герметичности.

: монтаж софитов

Подшивка свесов кровли является одной из завершающих операций при строительстве дома. Нельзя легкомысленно относиться к этой процедуре, потому что от неё во многом зависит не только внешний вид строения, но и правильное его функционирование. Неразумная экономия средств на этот элемент может впоследствии обернуться значительно большими непредвиденными затратами. Успехов вам!

• Виталий Калугин
• Распечатать

Источник: https://kakpostroit.su/podshivka-svesov-kryishi/

Технология подшивки карнизного свеса профнастилом

Карнизный свес – это часть крыши, которая выступает за пределы стены дома, защищая ее и фундамент от атмосферных осадков.

Но есть у этого элемента нижняя сторона, которая должна быть обязательно закрыта, потому что через нее в чердачное помещение будет врываться ветер, давя на кровельный материал снизу, пыль, насекомые, птицы и прочие неприятности. К тому же данная часть карниза является видимой, а значит, необходимо позаботиться о ее внешнем виде.

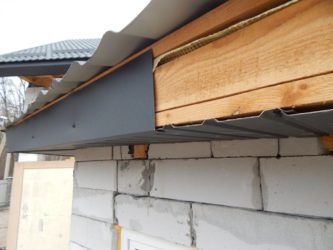

Простой вариант закрыть свес – использовать профилированные листы. Карнизный свес кровли из профнастила – это прочная защита, плюс полное соответствие оформлению самой крыши, если она покрывается тем же кровельным материалом, что и свес.

Карнизный свес кровли дома, подшитый профнастилом

Правила установки профнастила на свес кровли

Ширина свеса не превышает 50 см. Это значительная площадь с учетом длины ската крыши, которую надо закрыть. Поэтому в первую очередь необходимо измерить ширину карниза в горизонтальной плоскости, чтобы определиться с длиною используемых отрезков профнастила. Затем измерить длину ската, чтобы точно определить количество требуемых отрезков.

Обычно стандартная рабочая ширина профлиста составляет 1 м. Если, например, длина ската – 10 м, значит, потребуется 10 вырезанных кусков шириною, равной ширине карнизного свеса.

Перед тем как переходить к подшивке карниза крыши профнастилом, нужно под последний соорудить каркас. Как это сделать?

Сборка каркаса под профлист

Свес (карниз) крыши представляет собой стропильные ноги, которые выходят за пределы стены дома. То есть, их концы будут являться началом сборки каркасной конструкции. С торцевой стороны стропила закрыты ветровой доской, расположенной в вертикальной плоскости. Именно ее нижний торец можно считать местом, к которому можно крепить внешнюю кромку профилированных листов.

Значит, от нее необходимо вести раскладку каркасной конструкции. То есть, в горизонтальной плоскости от нижнего торца ветровой доски к стене надо установить рейку или любой другой ровный материал. С его помощью на стене определяются точки, которые на стеновой поверхности создадут горизонтальную линию. Таких точек может быть две с каждого края карниза ската крыши. После чего их соединяют линией.

По этой линии производится установка деревянной рейки (обычно 50х50 мм), которую крепят к стене дома саморезами на пластиковые дюбели. Расстояние между крепежами 40-60 см. Как это сделать правильно:

• в рейках высверливаются отверстие с требуемым шагом;
• элемент каркаса прикладывается по нанесенной линии;
• через отверстия на стене делаются метки;
• рейка убирается в стороны и по точкам в стене высверливаются отверстия;
• в них вставляются дюбели;
• рейка ставиться на место и крепится к стене дома саморезами.

Монтаж профнастила для свеса крыши по лобовой ветровой доске

Далее два элемента каркаса под подшивку карниза нужно соединить между собой поперечинами из того же деревянного бруска. Таким образом достигается жесткость конструкции. Расстояние между поперечинами не более 50 см (под каждый профилированный лист минимум три поперечины: две по краям, одна посередине). Крепятся они к установленной на стене рейке и к торцу ветровой доски обычными саморезами по дереву длиною 50-70 мм.

Если ветровая доска не входит в конструкции кровли, то нужно по стропильным ногам установить горизонтальную рейку, к которой будут крепиться внешние края профлистов. Важно установку рейки провести так, чтобы ее нижний торец располагался точно по горизонтали. Значит, концы стропил придется подрезать. Поэтому сначала концы двух крайних стропил выставляются по одному уровню. Затем между ними натягивается нить (шпагат), которую выставляют горизонтально строительным уровнем. После чего концы всех остальных стропильных ног выставляют по этой нити. Выступающие части отрезаются.

Далее, как в предыдущем варианте – нижний торец набитой на стропила рейки является отправной точкой в сборке каркаса для карниза. Именно от него к стене здания переносятся точки, соединяемые в горизонтальную линию. По последней устанавливается опорная рейка.

Сборка каркаса из двух или трех продольных реек

Третий вариант сооружения каркаса – не крепить рейку к стене, а спустить от стропильных ног кобылки вдоль стены, которые к стропилам будут крепиться саморезами. А уже к ним крепить рейку.

Предлагаем посмотреть видео, как собрать каркас для обшивки карнизного свеса.

Установка профнастила

После сборки каркаса и определения размеров профилированного кровельного материала для обшивки карниза крыши, можно переходить к монтажным работам. В первую очередь по длине подрезаются куски профнастила. Затем, начиная с угла ската, проводится установка и крепление планок к каркасной конструкции.

Здесь используются те же правила монтажа, что и при покрытии кровли. То есть, листы укладываются внахлест в одну волну и крепятся к обрешетке саморезами в нижний профиль. Шаг крепления – через одну или две волны. Так как подшивка карнизного свеса не подвергается негативному воздействию природных осадков, то использовать для крепления можно любые саморезы по металлу (необязательно кровельные), лучше оцинкованные (серебристого цвета). Планки профнастила укладываются по каркасу карниза и крепятся к опорным рейкам.

Крепление профлистов к каркасу надо проводить оцинкованными шурупами

Следующий этап – подшивка лобовой доски или, если ее нет в конструкции свеса, то зазоров между стропильными ногами. Здесь также для покрытия используется профнастил, который подрезается с учетом расстояние от каркаса подшивки до кровельного материала. Панели укладываются точно также с нахлестом в одну волну. Крепления производится оцинкованными саморезами в нижнюю часть волны.

Обшивка лобовой (ветровой) доски

Обратите внимание, что профилированные листы подшивок, укладываемые в разных плоскостях, должны совпадать по волнам. То есть, нижние должны соприкасаться с нижними, верхние с верхними.

Волны профилированного материала должны совпадать на разных отделываемых плоскостях

Между горизонтальной и вертикальной обшивкой карнизного свеса, а также между горизонтальной обшивкой и стеной здания остаются зазоры, которые портят внешний вид сооружения. Их надо чем-то закрыть.

1. Между двумя обшивками устанавливается уголок, которые крепится к стропильным ногам, к рейке или ветровой доске через профлисты. Уголок можно заказать под требуемые размеры из того же материала, что и профнастил. А можно его сделать самостоятельно.

Для закрытия угла между вертикальной и горизонтальной плоскостью подшивки используют декоративный уголок

1. Между обшивкой и стеной здания можно установить уголок, только не внешний, как на фото выше, а внутренний.

Есть другой вариант обшивки вертикальной плоскости карнизного свеса. Для этого используется оцинкованный лист, окрашенный в цвет подшивки, который сгибается в определенную форму. На фото ниже этот вариант хорошо виден. Он удобен в том плане, что нет необходимости проводить дополнительные операции, связанные с установкой декоративного уголка.

Обшивка ветровой доски специальным металлическим элементом

Боковой карниз крыши

Фронтонная часть кровли также имеет небольшой карнизный свес. Обычно он не превышает 30 см. Его также можно закрыть профнастилом по тем же технологиям. Правда, здесь проще работать в плане сборки каркаса, потому что опорные элементы, к которым впоследствии будут крепиться металлические панели, сами крепятся к обрешетке крыши. То есть, ничего высверливать не надо. Все детали крепятся между собой саморезами по дереву.

Каркас собирается из двух реек или досок, которые укладываются параллельно между собой и вдоль свеса с креплением к обрешетке. Никакие дополнительные элементы здесь больше не требуются, потому что доски крепятся к обрешетке, которая собой представляет часто уложенные рейки. То есть, количество точек крепления достаточно, чтобы гарантировать прочность и жесткость каркасной конструкции.

Позиция «А» обозначает два каркасных элемента для обшивки фронтонного свеса профнастилом

Вентиляция каркасного свеса

Чердачное помещение должно быть снабжено вентиляцией для отвода влажного воздуха, который проникает из внутренних помещений дома. Для этого у конька оставляется зазор для вывода воздуха, а в системе свеса карниза должны оставляться отверстия для проникновения свежего воздуха. То есть, общий воздушный поток должен двигаться снизу вверх.

Если для обшивки карниза используются софиты, то это готовые изделия, в которых отверстия уже сделаны в заводских условиях. Для создания вентиляции крыши, свес которой закрыт профнастилом, придется продумать систему поступления воздуха в чердак. Самый простой вариант – сделать в профлистах отверстия дрелью и сверлом. Правда, вид такой отделки будет не самый презентабельный.

Есть другой вариант, в котором используются специальные декоративные решетки. Под них придется в обшивке свеса сделать отверстия, куда они и вставляются.

Вентиляционные решетки в карнизном свесе

Заключение

Карнизный свес кровли можно отделывать разными материалами, но профнастил обладает достаточной прочностью и долгосрочной эксплуатацией, плюс невысокой ценой по сравнению с теми же софитами. Именно поэтому материал часто используют для обшивки карнизов.

Источник: https://viascio.ru/krovlya/tehnologiya-podshivki-karniznogo-svesa-profnastilom

Как подшить карниз (свес) кровли — пошаговая инструкция от выбора материала до финиша

Карнизы (свесы) крыш бывают разными. Выбор их типа определяется особенностями климата и предназначением строения. По сути, это не более чем продолжение кровельного «пирога», та его часть, которая выступает за периметр внешних стен. Длина зависит от вида материала, использованного при возведении строения, этажности, архитектурных особенностей и специфики эксплуатации. Как правило, она лежит в пределах от полуметра (чаще всего) до 1,2 м.

Работа по подшивке карниза крыши является промежуточным этапом обустройства кровли. Ее можно начинать только после того, как готова стропильная система и утеплены внешние стены. И это понятно — ноги стропил являются теми элементами, к которым крепится подшивочный материал, а если предварительно поверхность не отделать «теплоизолятором», то та ее часть, которая будет закрыта «подшивкой», так и останется холодной.

Хотя есть и другое мнение – производить подшивку следует до наружного утепления. Наверное, все-таки нужно в первую очередь руководствоваться здравым смыслом и местными условиями. К примеру, что под кровлей – холодный чердак или мансардное помещение?

Доска

Естественно, что используется категории «строганная обрезная». Как правило, достаточная для «подшивки» толщина заготовок 15 – 20, ширина – не более 250 (мм). Но есть нюанс. Следует обратить внимание на то, чтобы все они были одинаковыми. В противном случае такая «подшивка» вряд ли добавит привлекательности всему строению.

Вагонка ПВХ

Учитывая стоимость материала, это самый бюджетный вариант. Единственное, что нужно учесть – дополнительные элементы, которые следует приобретать вместе с изделиями (уголки, полосы и ряд других, в зависимости от конфигурации крыши). Целесообразно монтировать для строений, когда нежелательно создавать дополнительную нагрузку на стены или фундамент, так как общий вес такой «подшивки» – минимальный.

Деревянная вагонка

Рекомендуемая толщина – не менее 17 мм.

Софит

Это разновидность распространенных пластиковых панелей, предназначенная именно для такого рода работы. От традиционных «досок» они отличаются несколькими характеристиками, которые приобретают особое значение при использовании их именно в качестве «подшивки».

Во-первых, наличие перфорационных отверстий по всей длине (гарантия хорошей вентиляции).

Во-вторых, данные изделия имеют большую толщину, а это и прочность, и некоторое снижение теплопотерь.

В-третьих, применение специальных добавок на стадии изготовления, которые повышают устойчивость материала перед ультрафиолетом.

В-четвертых, в отличие от традиционных панелей ПВХ, они не имеют сезонных ограничений в монтаже, тогда как обычный пластик при низких значениях температуры на улице становится хрупким, ломким — более подробно о софитах читайте здесь.

Изделия ОСП

Вариант довольно дешевый, но нужно учесть, что основа таких плит – древесная стружка, хоть и прессованная. Поэтому нужно учитывать особенности климата и недостаточную прочность материала. Продукцию тоньше 6 мм монтировать не стоит.

Подготовка стропильных ног

Их свисающие части должны быть выровнены по одной линии. Обрезать несложно, так как методика известна любому частному застройщику – выравнивание при помощи натянутого шнура. Главное, чтобы по всей его длине не было провисов. Поэтому лучше воспользоваться изделиями, которые хорошо натягиваются (к примеру, рыболовная леса, шнур капроновый).

Если длина частей стропильных ног, выходящих за периметр здания, недостаточна для качественного обустройства «подшивки», то их искусственно удлиняют (наращивают). Такие элементы называются «кобылками».

Обустройство основы для монтажа

Многое зависит от конфигурации крыши, ее скатов. Поэтому для монтажа «подшивочного» материала применяется одна из двух методик.

Первый вариант

На торцы стропильных ног нашивается доска (вертикально), по всей длине строения. Предварительно производится соответствующая обрезка ног. На стене фиксируется опорный брус (рейка). Получается основа, на которую крепится несущий каркас для «подшивки». Он может быть как из досок, так и из толстых реек, в зависимости от вида «подшивочного» материала. В этом случае лобовая доска также подлежит отделке.

Второй вариант

Такая же доска, но крепится к низу стропильных ног, поэтому их концы «подрезаются» только в горизонтальной плоскости. Но это более подходит для небольших свесов, когда длина (и вес) «подшивочных» изделий маленькая. Соответственно, изделия для «подшивки» крепятся под наклоном, с обратной стороны стропил.

https://www.youtube.com/watch?v=WSKjVpLz15w

Если ноги не лежат в одной плоскости (неодинаковая ширина), то этот недостаток устраняется «нашивкой» (с обратной стороны) досок разной толщины, которые и образуют несущий каркас – основу (обрешетку) для крепления материала «подшивки».

На углах, если свес проходит по всему периметру здания, крайние доски соседних стен дополнительно скрепляются между собой уголками, пластинами.

Общие особенности монтажа

• Направление укладки «подшивочных» изделий: профнастил, доска – вдоль стены; вагонка, софиты, панели ПВХ – перпендикулярно ей. В первом случае фиксация к обрешетке производится через 1 м, во втором – на концах заготовок.
• Некоторые изделия (например, вагонка) укладываются плотно, без зазоров. В этом случае в «подшивке», по всему периметру здания обустраиваются вентотверстия, закрываемые решетками. Расстояние между ними выбирается исходя из общей площади отделываемой поверхности. В среднем – около 1,5 м.

Особенности укладки металлопрофиля

• Крепление осуществляется саморезами из нержавеющих металлов.
• В местах примыкания к стене и на «наружных» срезах листов монтируются уголки (внутренний, вместе с лобовой планкой и внешний).

Особенности укладки изделий из древесины

• Для их фиксации применяются шурупы. Это нужно для того, чтобы в случае необходимости легко демонтировать поврежденную доску и заменить.
• Если применяется не вагонка, а доски (укладка вдоль кровли), то их обрезают так, чтобы длина была различной. Смысл – при монтаже не должен образоваться единый шов, идущий от стены к краю кровли.
• Крайние изделия «запиливаются» под необходимым углом.

Практические рекомендации

1. Если подшивка карнизов производится изделиями из древесины, то их перед монтажом в течение нескольких недель «выдерживают» на улице. Это необходимо, чтобы заготовки приобрели ту же влажность, что и остальные деревянные элементы конструкции (к примеру, «ноги» стропильные). Монтаж как пересушенного, так и переувлажненного материала приведет к его деформации, и, как следствие, искривлению «покрытия», появлению щелей. Дело в том, что в первом случае древесина начнет впитывать влагу и разбухать, а во втором, наоборот, усыхать.
2. Подшивочный материал из древесины требует такой же специальной подготовки, как и все остальные «деревянные» элементы конструкции (обработка антипиренами, антисептическими средствами). Целесообразно (учитывая влияние внешних факторов) выбирать заготовки из хвойных пород.
3. При выборе материала для подшивки нужно ориентироваться на то, как он будет гармонировать с общей отделкой дома.
4. Работая с листами металла, нужно учесть, что места всех разрезов обязательно обрабатываются средствами против коррозии.

Источник: https://roof-gid.ru/elementy-kryshi/podshivka-karniza/
