Ендова – что это такое? Фото примеров, инструкция по монтажу

Крыша частного дома – один из важнейших элементов постройки, который обеспечивает ее защиту от воздействия внешних факторов в виде дождя, ветра или снега, а также ультрафиолетовых лучей солнца. Вся внешняя нагрузка возлагается на кровельное покрытие крыши, так как именно оно имеет непосредственный контакт с вышеуказанными факторами и влияниями.

Если при сборке конструкции крыши, ее установке или монтаже кровли допустить ошибку, то это может привести к непоправимым последствиям, внутрь дома может проникать влага, которая будет разрушать стропильную систему. Если стропила, сделанные из дерева, начнут поддаваться воздействию воды, то крыша быстро станет непригодной, да и ветра могут деформировать ее конструкцию.

В связи с этим, при создании дома необходимо уделить особое внимание крыше, ее конструкции и подбору кровельных материалов. Абсолютно все элементы крыши должны образовывать герметичный слой, надежно защищая внутреннее пространство дома от внешних воздействий. Многие хотят, чтобы крыша была максимально привлекательной, дополняя экстерьер частного дома, но нужно помнить, что это не должно мешать основной функциональной задаче конструкции – защита постройки и ее жителей.

Кровельные покрытия можно разделить на две категории:

Материал, используемый для кровли – профнастил, металлочерепица, ондулин и т.д.
Доборы – элементы, которые оформляют все стыки, переходы, водостоки и прочее.

Стоит отметить, что особое внимание нужно обратить как раз таки, на доборы, ведь именно на них возлагается основная нагрузка, именно здесь происходит отток воды и талого снега. Для того, чтобы все элементы качественно выполняли свою роль необходимо провести монтаж, соблюдая при этом все правила и технологии. Ендова – один из подобных элементов, требующий правильно обращения к себе.

Понятие “ендова”

Ендова кровли – место на крыше, где сходятся две плоскости, образовывающие впадину. Однако, это лишь общее понятие для понимания смысла этой детали простым людям. Если же коснутся строительного направления, то рабочие имеют свое представление о таком элементе, как ендова. Согласно формулировкам специалистов ендова – вид доборного элемента, изготавливаемого для оформления стыка двух и более плоскостей.

Виды ендовы:

Открытая – стык двух скатов или плоскостей не имеет плотного шва, а просто прикрывается небольшой планкой.
Закрытая – в этом случае стык достаточно плотный и прямой.
Переплетенная – представляет собой стык вплотную таким образом, чтобы рисунок плоскостей совпадал между собой.

Нужно понимать, что отличие между этими видами лишь внешнее, функциональная задача у всех одна. Последние два варианта менее популярны в использовании, так как соорудить их смогут лишь профессионалы с большим опытом и специальными навыками, найти которых достаточно трудно, тем более, что каждый кровельный материал будет иметь свою специфику.

В зависимости от способа установки ендовы бывают:

Нижними. В этом случае доборной элемент устанавливают перед тем, как проводить монтаж кровли, тем самым ендову располагают под общий кровельный слой. Роль этой детали переоценить трудно, так как она служит водоотводным желобом, если же стык плоскостей будет без нижней ендовы, то он будет представлять собой сплошную щель, куда начнет проникать влага.
Верхняя. Исходя из названия, не трудно догадаться, что такая ендова устанавливается на кровельный материал, играет как декоративную роль, так и создает завершенный образ создания крыши. Наружная ендова сделает соединение двух плоскостей более аккуратным, не даст мусору проникнуть в углубление кровли, а значит, гарантирует естественный отток воды, продлевая период эксплуатации крыши.

Материалы, используемые для создания ендовы

Для того чтобы крыша имела привлекательный вид, а все ее элементы гармонировали друг с другом, ендову изготавливают из разных материалов, поэтому каждый сможет подобрать оптимальный вариант для своей крыши и своего кровельного покрытия. Если основное покрытие выполнено из шифера, то для ендовы используют асбоцемент, если же крыша покрыта металлочерепицей или профнаастилом, то используется ендова из оцинкованной стали.

Как известно, практически все металлические кровельные материалы имеют специальные защитные покрытия из полимеров, таким образом, их защищают от коррозии и продляют период службы кровли. Ендова для металлических крыш не стала исключением, поэтому она также снабжается специальным защитным слоем, чтобы материалы полностью соответствовали друг другу, создавали приятный внешний вид и целостную картину. Однако, материал ендовы не всегда может соответствовать материалу кровли. Если используется нижняя ендова, то она скрывается под кровлю, а значит, нет никакой разницы, из какого именно материала она изготовлена.

Устанавливаем ендову правильно

Как уже говорилось ранее, доборы нуждаются в качественном монтаже, ведь от этого зависит не только целостность и сохранность крыши, но и безопасность дома, его домочадцев. В связи с этим рекомендуется привлечение специалистов, способных быстро и качественно провести монтаж необходимых элементов, предоставить заказчику надежную конструкцию с привлекательным внешним видом.

Для ознакомления и возможности контроля работ приводим в пример классический порядок установки ендовы:

Изначально нужно проверить правильно и аккуратность создания подложки. Необходимо убедится, что нет никаких искривлений или деформаций, тщательно исследуется и проверяется прочность конструкции. Нагрузка на ендову намного больше, чем на плоскости скатов, ведь именно здесь скапливается снег, которые создает давление на доборной элемент.
Все деревянные элементы конструкции крыши необходимо обработать специальными антисептиками и пропитками, после чего провести гидроизоляцию именно под ендову.
Установка внутренней ендовы. Монтаж ведут снизу-вверх, укладывая отдельные элементы внахлест на десять сантиметров, после чего точки соединения обрабатывают герметиком.
Монтаж кровли. Места, где происходит стык кровли и нижней планки также необходимо герметизировать.
Установка верхней ендовы с помощью кровельных саморезов со специальными резиновыми прокладками.

Источник: https://krov-torg.ru/endova-chto-jeto-takoe-foto/

Что такое ендова и как ее устроить

Строя свой собственный дом, каждый владелец хочет, чтобы его жилище выглядело не так, как у всех остальных: отличия задумываются как во внешнем виде, так и в планировке. Необычный вид дом может приобрести с помощью сложных форм кровли, например, с помощью ендовы. Чем больше ендов устроено на крыше, тем более сложной является конструкция.

Что такое ендова?

Обсудим, что такое ендова крыши. Это соединение, которое образует угол между плоскостями кровли. Главной ее задачей является отвод воды с крыш и других поверхностей.

На ендову приходятся основные нагрузки при выпадении осадков, поэтому к монтажу такого соединения стоит подходить с большой ответственностью.

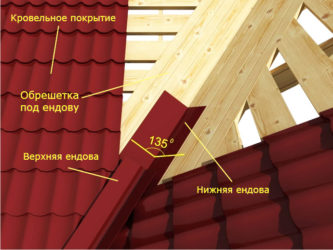

Верхняя наружная и внутренняя нижняя ендовы. Виды и особенности

Ендова нижняя имеет задачу защищать стык от попадания воды в подкровельную зону. Она обладает подгибами у краев, необходимыми для предотвращения переливов воды. Декоративным элементом, служащим для сокрытия внутренних стыков профлиста и металлочерепицы, является верхняя ендова. В отличие от нижней ендовы, она крепится над листами металлочерепицы.

Ендова крыши может быть открытой, закрытой и переплетенной. Открытая ендова устроена таким образом, чтобы вода самостоятельно стекала вниз. В то же время крыши с крутыми скатами и перекрученными панелями требуют закрытой или переплетенной ендовы.

Единственным отличием переплетенной ендовы от закрытой является то, что кровельные ряды материала не просто уложены, а еще и переплетены. Их недостатком становится необходимость прокладывать дополнительный гидроизоляционный слой.

Кроме ендовы важным элементом кровли являются софиты. Узнайте о монтаже софитов на карниз крыши прямо сейчас.

https://www.youtube.com/watch?v=UC58u-KCleE

Еще один важный элемент крыши это водостоки. Как их смонтировать своими руками описано здесь.

Конструкция

Схема устройства ендовы: 1 – Черепица; 2 – Обрешетка; 3 – Контробрешетка; 4 – Европленка – гидроизоляция; 5 – Утеплитель; 6 – Пароизоляция; 7 – Алюминиевый окрашенный желоб; 8 – Настил ендовы; 9 – Паролоновая полоса ендовы; 10 – Скоба крепления ендовы; 11 – Оцинкованный гвоздь; 12 – Нижняя кровля.

Наиболее популярным материалом для изготовления ендовы являются металлические листы. Оцинкованная сталь станет самым практичным решением, продлевающим весь срок эксплуатации конструкции.

Конструкция ендовы включается в себя две планки: верхнюю и нижнюю. Нижнюю устанавливают на таких стыках, которые образуют собой отрицательные углы, и до укладки покрытия кровли. Планку ендовы верхней устанавливают только после окончательного завершения кровельных работ.

Устройство и монтаж ендовы

Укладку желобка на настил стоит производить до набивки обрешетки, после этого край обрешетки прибивается к настилу.Перед монтажом ендовы необходимо устроить деревянный настил под ее желобок. Для этого используют обрезную антисептированную доску. Ее ширина должна быть не менее 30 см от оси желобка, а толщина – такой же, как и толщина контробрешётки. Сплачивание досок выполняется исключительно на стропильных ногах.
Нужно отогнуть боковые кромки желобка под углом 90° и спрофилировать их по бруску.
Далее согните желобок по центральной оси на угол, который немного больше угла ендовы. Специального материала для этой процедуры приобретать не нужно, подойдут и подручные средства.
Укладку желобков начинают сверху вниз. Уложив желобок на настил или другую поверхность, обрежьте его по нужным вам размерам, отступая 3-4 см для водосточного желоба.
Напуск свеса на желобок от края должен составлять около 8–10 см для надежного крепления краев. Отбортовку в этом месте нужно полностью загнуть внутрь.
С помощью скобок или гвоздей закрепите желобок к настилу. Необходимо использовать гвозди размера 2,8×25 мм. Для предотвращения продольного смещения желобка нужно прибить его к настилу, при этом отступив от кромки около 2 см.
Следующий нахлест желобка должен быть не менее 10 см. Поперечные ребра при укладке совместите.
Защитную полосу нужно снять и аккуратно приклеить к краю желобка. Такие самоклеящиеся полосы, пропитанные специальной смесью для лучшего влагоотвода, обеспечивают наилучшую защиту от попадания под черепицу лишнего мусора.

Полезные советы по монтажу

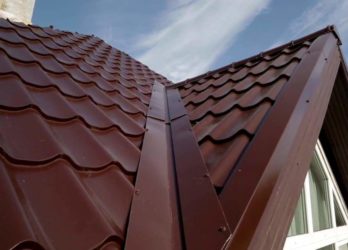

На фото ендова крыши

Особые меры гидроизоляции стоит принять в случае, если в секторе ендовы собралось большое количество влаги.
Полотна, приходящие со скатов, нужно накладывать с одинаковым нахлестом, плотно закрепив кровельными скобами.
Нахлесты в ендове заклеивают, чтоб не допустить надрыва кровельного материала под воздействием воды.
В случаях, если большие углы наклона или ожидаются осадки больших объемов в длинных ендовах, следует использовать несколько слоев пленки.

Ендова на металлочерепице – это одно из наиболее подверженных протечке мест. Экономить на ендовах нельзя, поэтому стоит задуматься о том, какой материал выбрать для качественно устроенного угла стыка.

Например, монтаж ендовы на крыши из ондулина производится из дополнительных материалов, которые можно приобрести в том же месте, где и сам ондулин.

Под ендовы нужно монтировать специальные слои обрешетки.

Перечень факторов, которые следует учитывать при монтаже ендовы:

стыки скатов должны быть устелены обрешеткой сплошняком;
слой гидроизоляции обязательно прокладывается по длине желоба открытой ендовы;
в случае если ендова состоит из горизонтальных стыков, все элементы укладываются с 10-сантиметровым нахлестом;
при небольшом наклоне угла следует проложить дублирующий слой.

Как сделать крышу из поликарбоната своими руками.

Расчет и монтаж стропильной системы мансардной крыши приведен на этой странице.

Хотите узнать как крепить профнастил на крышу переходите по этому адресу https://rooffs.ru/metallicheskaja/profnastil/ustrojstvo-krovli.html

Гидроизоляция ендовы

Гидроизоляция вдоль ендовы должна быть сделана в соответствие с правилами, в частности, с пропусками для воды и мусора, которые могут попадать на крышу. Также должны отсутствовать любые виды повреждений гидроизоляции (надрывы и механические изъяны).

Одной из немаловажных особенностей монтажа гидроизоляции является то, что его начинают непосредственно после закрепления первого ряда материала.

Ендова — красивый и функциональный элемент крыши, установить который можно своими руками с помощью простой инструкции.

Помните, что:

устанавливать ендову на стропильные элементы нужно так, чтобы вода с черепицы стекала исключительно в нее;
открытая ендова менее трудозатратна в изготовлении, но переплетенная выглядит более эстетично;
нужно использовать несколько слоев пленки для лучшей гидроизоляции.

Вы можете посмотреть пример монтажа ендовы на этом видео:

Источник: https://rooffs.ru/accessories/endova/ustroystvo-i-montag.html

Как сделать ендову на крыше

Все чаще крыша имеет не только функциональное назначение. Зачастую именно этот элемент — изюминка здания. Такие крыши имеют много плоскостей, которые соединяются под разными углами. Часть соединений — с положительными углами — оформляется в виде конька, часть — с отрицательными — в виде ендов. Чтобы на чердаке было всегда сухо, ендова кровли должна быть сделана правильно.

Ендовые крыши

На крышах сложных форм, при устройстве выступающих слуховых окон образуются острые углы. Они получаются в местах соединения двух скатов. Место сопряжения называется ендова, а крыши — ендовыми.

Что такое ендова

Крыши сложных форм смотрятся очень декоративно и являются украшением здания, но их проектирование и устройство — дело непростое — сопряжения плоскостей делать непросто. Из-за конструктивных особенностей на эти участки кровли приходится большая нагрузка: тут всегда много снега и воды. Потому и обрешетку делают усиленной, и меры по гидроизоляции гораздо серьезнее, чем на остальной поверхности.

Особенности стропильной систем

Стропила от разных скатов в ендове могут соединяться под разными углами (зависит от формы крыши). В месте соединения устанавливается стропильная нога, к которой крепятся стропила от скатов. При небольшой протяженности (до 2 м) их достаточно крепить на гвозди (по 2 с каждой стороны), при значительной длине места соединения усиливают металлическими накладками.

Соединение стропил

В местах наибольшей нагрузки (в самом широком месте) стропильная нога ендовы снизу подпирается укосиной.

Снизу в самом широком месте ставится подпорка

Обрешетка

В месте стыка двух скатов кровли обрешетка требуется усиленная, а ее устройство зависит от типа кровельного материала:

Под металлочерепицу в ендове устанавливаются промежуточные планки — посередине между основными. То есть в этом месте шаг получается в два раза меньше. Длина дополнительных планок должна быть больше ширины нижней планки ендовы.Обрешетка делается в два раза чаще
Под профлист, шифер, керамическую черепицу прибиваются продольные доски — вдоль всего стыка. Ширина досок — не менее 100 мм, прибивают вплотную по две-три с каждой стороны. Ширина зависит от размера выбранной подложки.Под профлист, шифер и керамическую черепицу нужны две-три доски с каждой стороны
Под ондулин нужны две доски шириной не менее 100 мм. Но в этом случае они должны располагаться на расстоянии 15 см одна от другой. В образовавшийся проем укладывается ендовный желоб.Под ондулин между двумя досками должен быть зазор в 15 см
При монтаже мягкой кровли обрешетка на скатах сплошная, так что тут никаких особенностей нет.

Мы привели типичные требования и размеры, но у некоторых производителей могут быть специфичные запросы. При покупке кровельного материала вам дадут инструкцию, в которой будет описан весь процесс монтажа и требования к обрешетке, другие технические моменты. Понятное дело, придерживаться необходимо их рекомендаций.

Устройство ендовы

Говорить об устройстве в общем нет особого смысла, так как у каждого кровельного материала есть свои особенности. Потому рассмотрим наиболее популярные отдельно.

На крыше из металлочерепицы

Как уже говорили, под металлочерепицу в месте сопряжения скатов обрешетку делают в два раза чаще. На эту обрешетку укладывается нижняя планка ендовы — это оцинкованный лист с линией сгиба по центру и бортиками по краям. Этот элемент относится к доборам, окрашивается в тон с основным материалом. Идет он двухметровыми кусками.

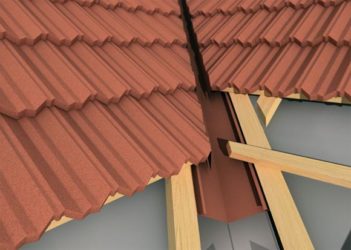

Ендова кровли из металлочерепицы

Монтаж планки ендовы начинается снизу. Край элемента немного заводится за свес кровли, обрезается на 20-30 мм ниже свеса, из этого «остатка» формируется отбортовка (бортик). Обратите внимание, на то что ендовная планка должна заканчиваться за свесом, если есть сливной желоб, то над ним. Если ее сделать короче свеса, то вода будет затекать в кровлю.

Следующий лист укладывается сверху, с заходом в 20-30 см, стык промазывается герметиком (можно битумной мастикой промазать весь нахлест). Укладывают столько листов, Сколько необходимо, возле конька обрезают и закрепляют.

Есть два способа крепления ендовного листа

специальными саморезами ближе к краю;

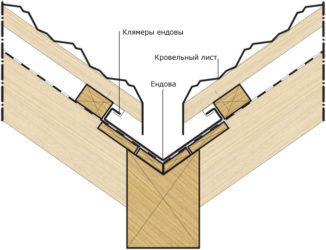

кляймерами за бортик.Крепление за бортик кляймерами

При устройстве ендовы основная задача — обеспечить герметичность. С этой точки зрения второй вариант крепления более правильный — после него не остается дырок, пусть и закрытых резиновой прокладкой.

Еще один момент. В нижней планке должны быть с двух сторон бортики, высота — желательно больше 2 см. Они нужны, чтобы стекающая со ската вода не могла попасть под металлочерепицу.

На закрепленную планку, на расстоянии около 20 см от места перегиба, наклеивается уплотняющая лента. Она идет на самоклеящейся ленте. Перед монтажом снимается защитное покрытие и лента наклеивается. Далее укладывается металлочерепица, которая срезается так, чтобы до центра ендовы было 60-100 мм. Ближе располагать срезы к центру производители не рекомендуют.

Крепят листы к обрешетке в штатных местах — в нижней части волы на 20-30 мм ниже ступеньки. Расстояние от крепежа до перегиба — не менее 250 мм.

После закрепления металлочерепицы ендова кровли готова и может оставаться в таком виде. Но внешний вид обрезанных листов не всех устраивает. Для того чтобы их закрыть есть декоративная накладка, которую называют верхняя ендова. Она выполняет декоративную функцию — закрывает срезы, ее достаточно часто просто не используют.

Особенности вывода ендовы над слуховым окном смотрите в следующем видео.

Из профнастила и шифера

Под эти материалы в ендове вдоль укладывают несколько досок. На них закрепляется полоса гидроизоляции, которая затем соединяется с гидроизоляционной мембраной, закрепленной на скатах. Нахлест должен быть не менее 10-15 см, стыки соединяется при помощи двустороннего скотча.

Далее монтаж похож на описанный выше: также укладывается нижняя ендовная планка, к которой приклеивается универсальный уплотнитель, затем монтируется кровельный материал.

Устройство ендовы на крыше из профнастила

В данном случае можно уплотнительную ленту дополнить герметиком. Полосу герметика накладывают с двух сторон от места перегиба кровли. После монтажа кровельного материала в выступах волны остается большое свободное пространство. Туда может попадать вода, снег, мусор. Чтобы этого не происходило зазор заполняют герметиком, накладывая его послойно.

В случае с профлистом есть несколько вариантов оформления ендовы:

Открытый. Это когда листы профнастила отрезаются на расстоянии 60-100 мм от линии перегиба. В этом случае видна планка и срезы. Чтобы закрыть это «хозяйство», поверх кровельного материала укладывается декоративный желоб, закрывающий линии отреза. Он крепится к обрешетке гвоздями.Открытая ендова из профнастила
Закрытый. Профнастил отрезается строго по линии середины ендовы, стыкуется практически без зазора. Никаких дополнительных элементов не требует.
Переплетенный. Сложный для самостоятельного монтажа способ. Пространство ендовы перекрывается листами материала, которые заходят на другую сторону поочередно. Этот способ с жесткими покрытиями практически не используется, так как больше пригоден для мягкой кровли.

Открытый или закрытый тип соединения скатов вы выберите, устройство всего пирога остается одинаковым. Изменяется только способ подреза профнастила.

Черепица

Ендова кровли из черепицы строение имеет точно такое же, как и в случае с профлистом. Разница в том, что сплошная обрешетка должна быть больше — шириной не менее 35 см по обе стороны от стыка. Особенности имеет крепление черепицы в ендове — некоторые фрагменты подрезаются настолько сильно, что крепить их при помощи стандартного замка не получается. Тогда в верхней части черепицы сверлят отверстие, продевают в нее мягкую кислотоустойчивую проволоку. Вбивают гвоздь в обрешетку, накрутив на него проволоку фиксируют черепицу в необходимом положении.

Второй вариант устройства ендовы с черепицей.

Ондулин

В случае с ондулином обрешетка под ендову не сплошная, а две доски, расположенные на расстоянии 15 см одно от другой, симметрично относительно центра ендовы. Между ними укладывается специальный желоб.

Между набитыми досками укладывается специальный желоб

Монтаж начинают снизу, продвигаются вверх. Первый лист ендовного желоба укладывают вровень с краем кровельного материала, подправляют форму. Прибивают к обрешетке гвоздями с верхней стороны. Следующий лист укладывают с нахлестом не менее 15 см.

Верхний фрагмент желоба перекрывает нижний не менее чем на 15 см

После того как весь желоб уложен, начинают монтаж кровельных листов. Сначала подрезают с запасом — отметку ставят на 5-6 см дальше, чем необходимо. Отрезают по намеченной линии (лобзиком или болгаркой). Укладывают на место, отмечают точную линию реза — по выступу на желобе. Отрезают второй раз и снова кладут на место. Так как лист ондулина весит немного, все операции проделывать несложно.

Подрезают ондулин дважды: сначала грубо, затем точно

Уложенный лист крепят специальными кровельными гвоздями с окрашенной в тон покрытия шляпкой. Крепить надо в каждую волну, отступив как можно дальше от серединной линии ендовы.

Крепят специальными гвоздями

Монтаж ендовы на кровле из Ондулина есть в видео формате.

Жестяные крыши

В частном домостроении такой тип кровельного материала встречается редко, тем не менее, есть и такие крыши. Ендова кровли из жести соединяется вручную, при помощи киянки и специального инструмента.

Источник: https://stroychik.ru/krysha/endova-krovli

Устройство ендовы крыши

Что такое ендова?

Если вы заканчиваете строительство дома, то одним из самых важных дел остается устройство ендовы крыши. Ендова или разжелобовка — это место стыка скатов крыши, которое берет на себя львиную долю нагрузок кровли:

нагревается летом до высокой температуры;
дождевая вода стекается на этот стык;
нагрузка снежного покрова здесь самая высокая.

Стихийное бедствие для дома можно предотвратить или уменьшить его последствия, если ендова крепко держит угловой удар.Для правильного расчета конструкции дома или его отдельных частей, можно обратиться к специалистам компании «ИнноваСтрой». Для того чтобы заказать бесплатный просчет, можно заполнить контактную информацию и оставить сообщение по параметрам просчета на главной странице сайта компании. Заходя на главную страницу, вам необходимо, прокрутив страничку сверху на один ряд, нажать кнопку «Заказать просчет на строительство – бесплатно!»

Узкое место всего дома

В чем необходимость правильного устройства ендовы? Самым слабым местом любой конструкции остается место, где есть соединение.Именно здесь быстрее всего могут проявиться все негативные внешние воздействия на сооружение. Ендова, которая соединяет две, три, а, иногда, и больше частей крыши, и есть тем узким местом в конструкции любого сооружения, как в частном секторе строительства, так и коммерческих зданиях.

Неправильно построенная или неверно рассчитанная ендова может стать причиной начала разрушения кровли, при определенных обстоятельствах — всей крыши, а иногда и всего дома. Если непрофессионально, без расчетов и определенных знаний подойти к укладке ендовы, можно получить самые негативные последствия.

Если мы знаем заранее от чего необходимо защитить дом, то можем сделать так, чтобы на долгие годы стык скатов был надежным соединением. Специалисты компании «ИнноваСтрой» имеют большой опыт успешного проведения самых сложных кровельных работ, в том числе по устройству ендовы крыши.

В компании можно заказать и комплексную услугу, включая проектирование дома, ремонт крыши и кровли, а также проектирование новой или реконструкцию существующей кровли, монтажный или полный цикл кровельных работ, который выполнят профессионалы.

Как правильно построить ендову?

Из чего бы не строили крышу, какой бы не выбирали материал для кровли, есть общие правила укладки, схема устройства ендовы:

1. Сначала прикрепляют сплошную обрешетку из дерева на месте соединения двух скатов крыши.

2. Снизу ендову укрепляют кровельной жестью или другим подходящим стройматериалом. Он должен быть непромокаемым, устойчивым к перепадам температур. Это может быть, например один из вариантов гидроизоляционных ковров.

3. Обрешетку собирают сначала из сплошного дощатого настила.

4. Настил покрывают асбестоцементным (шиферным) лотком или лотком из оцинкованной стали. Это называют еще нижней ендовой. Край лотка должен выступать вперед, за границу деталей металлочерепицы, листов шифера или профнастила. Это обеспечит жесткость и надежность конструкции.

5. Последний шаг в постройке ендовы – укладка выше всех кровельных листов, верхней ендовы. Обычно верхняя ендова – это деталь из того же материала, из которого делают всю кровлю. Верхняя ендова не обязательный элемент кровли, но она придает зданию завершенный эстетический вид.

Иногда от укладки верхней ендовы могут отказаться по таким причинам:

необходимо организовать большую пропускную способность слива;
пропуск талого снега, в который не редко попадают частицы веток, листья и прочий мусор, проходит лучше с открытым типом ендовы;
необходимо улучшить пропуск потока талых или ливневых вод для крыши с малым углом подъема скатов.

Мы рассказали об основных правилах обустройства ендовы, но кроме этого, они имеют много особенностей. Самый важный фактор, влияющий на технологию укладки ендовы — это материал кровли. Ендова – это, по сути, часть кровли, потому она должна быть продолжением ее и сочетаться по цвету и материалу изготовления.Соблюдать эти технологические особенности важно при завершении кровельных работ, о чем мы и расскажем дальше.

Если вы внимательно прочитаете все советы, то вполне можете попробовать своим силами установить ендову на кровле. Если нет уверенности в своих силах или у вас нет консультантов, имеющих опыт в строительстве, все же лучшим вариантом будет обращение к тем, кто знает как построить эту важную часть дома.

Наши советы помогут понять, как устроена ендова и, как правильно ее соорудить, даже если вы не будете строителем, а заказчиком услуги.

Как ендова спасет дом?

Принцип работы ендовы основан на сливе воды под действием углов скатов:

по канавкам, желобам или профилю кровли, влага, снег или поток воды стекает к желобу ендовы;
желоб принимает поток и направляет его вниз кровли;
самостоятельно или с помощью водостока, водяной поток сливается на землю.

Ендова должна быть, исходя поставленных передней конструкцией крыши, задач:

достаточно прочной для удержания потока воды или сползания снега, льда
дополнительно гидроизолированной для устранения возможного подтекания кровли возле желоба.

Чтобы учесть все особенности укладки ендовы, следует знать несложные правила, отработанные профессиональными строителями.

Устройство ендовы крыши из металлочерепицы

Металлочерепица — современная королева кровель, поскольку имеет красивый внешний вид и отменные характеристики. Когда дело доходит до устройства ендовы из металлочерепицы, кровля формируется по общей схеме, что мы описали выше. Сначала устраивается обрешетка, а потом подкладывают стандартный лист металлочерепицы, специально заготовленный в виде желоба. Сверху, после проведения монтажа всех листов кровли, присоединяют и верхнюю ендову.

Во время устройства ендовы из металлочерепицы следует помнить, что деревянную обрешетку требуется сделать:

сплошной, без пустот на месте стыка;
материал обрешетки — доски не меньше чем 150 на 25 мм;
ширина обрешетки от центра стыка должна быть не меньше 300 мм с обеих сторон.

После формирования обрешетки требуется проложить гидроизоляцию — специальный коврик или любой другой устойчивый к влаге и нагрузкам, стройматериал.Нижнюю ендову крепят шурупами-саморезами у которых шаг не менее 300 мм.Край ендовы закрепляется сверху карниза, поскольку это необходимо для качественного отвода воды.Когда соединяют два края скатов, нахлест должен быть не меньше 10 см. В промежутке нижней ендовы и металлочерепицы, рекомендуется проложить уплотнитель, который будет расширяться под влиянием тепла, и герметизировать соединение.

Устройство ендовы на шиферной крыше

Шифер — классика кровли. Эти волнистые листы из асбестоцемента дешевы и просты в работе, хотя и более хрупкие, чем металлочерепица.

Устройство ендовы на шиферной крыше сохраняет основные этапы установки ендовы с металлочерепицей. На готовую деревянную обрешетку-каркас, укладывается лист шифера, который специально подготовлен на заводе-изготовителе для нижнего желоба. Верхняя ендова укладывается после монтажа всей кровли.

Обрешетка для шиферной ендовы выполняется из брусьев сечением не менее 60 на 60 мм. Если обрешетка крыши может проходить с паузами в укладке, то ендова требует полной обрешетки. Сверху образовавшегося деревянного желоба, закладывается шиферная деталь, обычно заводского изготовления.

Шиферные заготовки начинают крепить толстыми и большими шиферными гвоздями снизу к верху крыши.

Если такой шиферной фигуры нет, можно применить металлическую основу для нижней ендовы. Листы шифера должны перекрыть на 10-15 см край нижней ендовы. Иногда в шиферном варианте не выполняют верхнюю ендову, для увеличения протекаемости талого снега или большого потока воды во время ливней. Такую схему практикуют в местах с повышенной влажностью и специфическим климатом.

Устройство ендовы из профнастила

Профнастил для кровли применяется уже давно, хотя для домов такое покрытие не модно — слишком просто выглядит. Но профнастил не сдает позиции, поскольку он недорогой и прост в обработке, что для любой стройки очень важный показатель. По монтажу ендовы отличий здесь в сравнении с металлочерепицей и шифером нет, хотя есть свои особенности.Для обрешетки можно использовать сплошной ряд досок с сечением не меньше чем 32 на 100 мм и расстоянием не меньше чем 50-60 мм от центра ендовы. Планка ендовы должна войти под основное укрытие профнастила не меньше чем на 250 мм.

Другие способы устройства ендовы

Кровля не всегда бывает из популярных материалов. Иногда требуется сделать ендову для мягкой кровли, например из рулонного модифицированного битума или прочих синтетиков.В таком случае ендову делают или открытой или методом «подреза». Под подкладочный ковер сверху укладывают ковер ендовы. Этот ковер промазывают битумной мастикой для усиления гидроизоляции. Ковер прибивают кровельными гвоздями, которые вбиваются на расстоянии не более 2-5 см от края ковра и на расстоянии один от другого не более 25 см.

Если укладывается ендова методом подреза, настилочных деталей не требуется.Ендова необходима и в черепичной кровле. Черепичная кровля сложна по конструкции и технике, потому требует особого внимания строителя. Важно не допускать никаких зазоров в теплоизоляции или недостаточного утепления. Ендова в таком случае должна иметь снегоостанавливающие скобы. Укладку ендовы в черепичной кровле осуществляют двумя способами:

на деревянный настил из досок
на густую деревянную обрешетку.

Ширина настила из доски должна быть не менее 30 см от оси желобка. Укладку желобка на настил делают до набивки обрешетки. Желобки строят снизу вверх.

Важные итоги

Устройство ендовы очень важный момент в завершении стройки дома, коттеджа или хозяйственной постройки. Принципиальным является то, что ее устройство имеет много технологических моментов, которые нельзя упускать:

качественная гидроизоляция нижней ендовы для сохранения целостности крыши и долговечности эксплуатации
соблюдение прочности конструкции обрешетки для недопускания обвисания или поломки ендовы

правильный подбор материалов для установки желоба, выбор этого материала с учетом максимально высокого качества и надежности, водонепроницаемости;
монтаж элементов ендовы специалистами или строителями-любителями с достаточным багажом знаний.

Если все эти моменты будут соблюдены, вы получите кровлю, где ендова будет выполнять свою главную функцию – защищать от разрушающей силы воды и хранить тепло и уют в вашем доме долгие годы без затратных и хлопотных внеплановых ремонтов.

Помочь провести правильную установку ендовы крыши вам поможет видео.

Источник: https://innstroy.ru/enciklopedija-stroitelstva/ustroystvo-endovy-kryshi

Планка ендовы — что это такое и как произвести монтаж ендовой планки + схема обрешетки и стропил

Грамотно оборудованная крыша дома — важный узел, обеспечивающий защиту строения от действия ветров, выпадающих осадков или солнечных лучей.

Основная нагрузка ложится на кровлю, как на внешнюю плоскость, имеющую непосредственный контакт со всеми погодными или климатическими проявлениями.

Любые недочеты в оформлении кровли означают возможность попадания внутрь воды, образования очагов разрушения стропильной системы или опасность сноса кровли при порывах ветра.

Поэтому правильное использование всех элементов кровельного покрытия, которые образуют герметичный слой, надежно отделяющий внутреннее пространство от контакта с атмосферой, является важной и ответственной частью оформления крыши.

Кровельные покрытия делятся на две группы:

Собственно покрытие, т.е. листовые или рулонные материалы, в наборе создающие плоскость скатов.
Доборы — все элементы оформления примыканий, переходов, водостоков и т.д.

При этом, именно доборные элементы требуют наиболее внимательного, ответственного подхода к монтажу, поскольку они зачастую принимают на себя большую часть нагрузки по отводу или удалению дождевой или талой воды и снега. Одним из таких элементов является ендова.

Что такое ендова

Ендова кровли (иногда — разжелобок) — это термин, имеющий два значения. Прежде всего, это участок кровли, где встречаются две плоскости, образуя впадину. Это — общее понятие, определяющее смысл термина, его значение. В строительной практике используется еще одно, более узкое значение термина: так называют вид доборных элементов, изготавливаемых для оформления стыка плоскостей. Наличие двух толкований иногда вызывает некоторую путаницу, вызываемую смешением двух понятий из-за недостаточной информированности.

Ендовы (в общем смысле) бывают трех видов:

Открытая.Место стыка плоскостей не имеет плотного шва и прикрыто сверху доборной планкой.
Закрытая. Стык плотный и прямой.
Переплетенная. Плотный стык с переходами элементов рисунка кровельного материала друг на друга в поочередном порядке.

Второй и третий тип встречается значительно реже, так как их сооружение требует наличия работников, имеющих опыт и специальные знания. При большом выборе кровельных материалов, имеющемся в продаже и разных свойствах и специфике монтажа, найти людей, умеющих оформлять сложные кровельные элементы, непросто. Кроме того, все работы ведутся в сложных условиях, на высоте, что создает дополнительные трудности.

Следует учесть, что полной герметичности соединения в любом случае достигнуть не удается, и смысл всех усилий, по сути, сводится к достижению чисто декоративного эффекта, что зачастую означает лишнюю трату времени и труда.

Устройство ендовы

Ендовы как доборный элемент тоже делятся по способу установки:

Ендова нижняя. Внутренняя ендова устанавливается до настилания кровли, поскольку находится под общим слоем. В любом случае, при любом типе оформления ендовы, нижняя планка присутствует как обязательный элемент, поскольку именно она служит желобом, отводящим воду в водосток. Без нее стык плоскостей будет являться сплошной щелью.
Ендова верхняя. Этот элемент устанавливается поверх кровельного материала и служит, во-первых, для создания визуальной законченности, аккуратности соединения, а во-вторых — препятствует скоплению различного мусора в углублении кровли. Любые посторонние предметы, хвоя или опавшая листва, мелкий мусор и т.д. понемногу создадут преграду для свободного стока воды, поэтому она найдет себе выход в другом месте, что обязательно создаст проблему. Наличие верхней планки препятствует таким скоплениям.

Оба вида ендовых планок имеют свои особенности монтажа. Каждый вид кровельного материала имеет свой комплект доборных элементов, полностью соответствующих друг другу как в конструктивном, так и в дизайнерском отношении, поэтому перед установкой следует ознакомиться с правилами и особенностями работы с данным материалом.

Что такое ендова кровли: фото

Из чего делают ендовы и для каких кровельных материалов их используют

Для изготовления ендов служит тот же материал, что и для основного покрытия — для шифера используется асбоцемент, для металлочерепицы или профлиста — стальной оцинкованный лист и т.д.

Если для предохранения материала от коррозии применяется защитное покрытие, как это делается при производстве металлических листовых материалов, то и ендовы таким же образом снабжаются слоем защиты.

То есть, достигается полное соответствие элементов, которые в сборе выглядят как части единого целого. Тем не менее, в некоторых случаях прибегают к использованию доборов одного типа для оформления материала другого.

Чаще всего, такое сочетание встречается при сооружении шиферных крыш, так как асбоцементные элементы не так распространены, как другие комплектующие. Выход из положения таким образом, конечно, несколько влияет на эстетическое восприятие крыши, но в функциональном плане все работает правильно.

Так или иначе, для всех листовых кровельных материалов создаются полностью подходящие комплектующие детали, позволяющие оформлять все участки кровли, и ендовы в этом смысле — не исключение. Не имеет смысла применять их для работ с мягкими рулонными покрытиями, так как технология их монтажа подразумевает совсем другие действия, и герметизация углов не требует дополнительных конструкций.

Схема стропильной системы в месте установки ендовы

Стропильная система в местах перехода одной плоскости в другую должна обеспечивать прямые и ровные линии без впадин или перекосов, которые могут послужить причиной неправильной установки ендовы.

Устройство соединения двух ендов на скате может быть следующих видов:

Встык. При этом способе стропила разных скатов соединяются торцами под углом. Требуется тщательный расчет и аккуратность в работе, чтобы избежать искривлений или перекосов.
Внахлест. Стропила не соединяются друг с другом, будучи размещены «вразнобой». Такой вариант дает большую гарантию соблюдения четкости перехода плоскостей и сохранения прямых линий.

Стропильная система под ендову

Для правильного и точного монтажа стропил прежде всего надо обозначить прогоны — линии соединения плоскостей. Это делают при помощи натянутой веревки между двумя крайними точками прогона и ориентируются при сборке на эту линию. При должной аккуратности и тщательности конструкция получается ровной, пригодной для выполнения своих функций.

Важным элементом стропильной системы ендовы является обрешетка. В местах стыка она делается сплошной, с обязательной гидроизоляцией. Установка нижней планки должна производиться на ровный прямой участок, чтобы прижатая планка не получила никаких деформаций.

Любой изгиб вызовет отслоение защитного покрытия, что автоматически запустит коррозийные процессы и послужит причиной быстрого выхода планки из строя. Если учесть наличие слоя утеплителя и гидроизоляции, обшивки внутренней поверхности чердачного помещения, прочих отделочных покрытий, обнаружение порчи планки произойдет не сразу.

К тому времени будет нанесен значительный ущерб из-за проникновения воды в подкровельные материалы, элементы стропильной системы. Замена планки тоже потребует серьезных работ, а также большого количества времени.

Альтернативный вариант

Монтаж ендовы

Как правильно установить доборный элемент:

Прежде всего необходимо убедиться в правильном и аккуратном сооружении подложки, отсутствии искривлений, прочности конструкции. Нагрузки на ендовы могут быть значительно выше, чем на плоские участки скатов, поскольку именно в желобах скапливается снег, создающий сильное давление на систему.
Деревянные элементы стропил и обрешетки обрабатываются антисептиком и производится гидроизоляция участка. Именно дополнительная операция для ендовы, общая гидроизоляция подкровельных материалов — другая позиция.
Производится монтаж нижней планки. Процедура ведется по направлению снизу вверх, отдельные части укладываются внахлест с напуском в 10-20 см. Все соединения обрабатываются герметиком.
Производится укладка кровли. Места соединения материала с нижней планкой дополнительно герметизируются.
Устанавливается верхняя планка.

Устройство обрешетки

Как сделать ендову на крыше

Все соединения производятся на кровельные саморезы, снабженные прокладкой из специальной износостойкой резины. Все места возможных протечек обрабатываются герметиком.

Другие виды доборных элементов

Помимо ендов, изготавливаются и другие кровельные элементы. Любой участок, требующий дополнительного оформления, имеет соответствующий доборный элемент.

Существуют следующие виды доборных элементов:

Итак, мы в полной мере ответили на популярный вопрос — ендова что это такое и как правильно устанавливается доборный материал. Все элементы имеют четко выраженные функции, применение их — важный и незаменимый этап устройства кровли. Чаще всего попытки как-то заменить готовые доборные элементы кустарными или нештатными деталями приводят к несоответствию дизайна и невыполнению своего предназначения. Экономия в данном случае приводит к большим потерям впоследствии.

Доборные элементы

Конструктивные и функциональные особенности ендовы — обеспечение эффективного водостока и эстетичного вида ендовой крыши. Имеющиеся на рынке элементы позволяют в полной мере решить оба вопроса при условии грамотного и аккуратного монтажа. Работы вполне возможно производить самостоятельно, главное — ознакомиться с порядком действий и спецификой материала и не забывать о мерах безопасности при работах на высоте.

Наглядное видео пособие по монтажу ендовы:

2017-02-13

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/jelementy-krovli/endova.html
