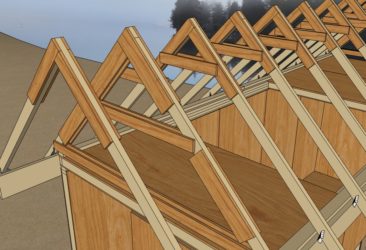

Что такое стропила в строительстве?

Стропильные системы – несущие конструкции

Огромная значимость качественной сборки кровельной конструкции ни у кого не вызывает сомнений. Но иногда будущие домовладельцы (и даже практикующие строители) самое пристальное внимание уделяют монтажу финишного покрытия, упуская из виду важные нюансы обустройства несущего скелета крыши.

А стропильная система, работающая ненадлежащим образом, не прощает ошибок. Тут даже незначительные деформации обычно приводят к разгерметизации ковра и появлению протечек. В лучшем случае, страдает внешний вид дома. Для ремонта стропильной конструкции крышу придётся перебирать практически полностью.

Крыши большинства частных домов выполняются в виде сложного пространственного каркаса. Сборка кровли из штучных элементов позволяет добиться:

• Снижения веса всей конструкции и соответственно – снижения нагрузок на несущие стены дома и на фундамент.
• Каркасная технология позволяет утеплять крышу, закладывая изоляционный материал в имеющиеся между стропилами полости.
• Благодаря явному преобладанию сухих работ, скатная кровельная конструкция монтируются в любое время года.
• Используя «стандартные» общедоступные доски и брусья можно на месте собирать самые разные крыши по форме и по рабочим качествам.

Задачи, которые ставятся перед хорошей стропильной системой – всегда будут одни и те же:

• Сформировать проектную конфигурацию крыши (общая геометрия по периметру, углы наклона…).
• Обеспечить всестороннюю стойкость кровли к любым оказываемым нагрузкам (снег, ветер, вес кровельного покрытия и прочих рабочих прослоек).
• Хорошо перераспределять нагрузки на стены и вообще снижать вес, который давит на несущие стены.
• Обеспечить минимум необходимого ухода во время эксплуатации, способствовать экономии средств, сил и времени во время строительства.

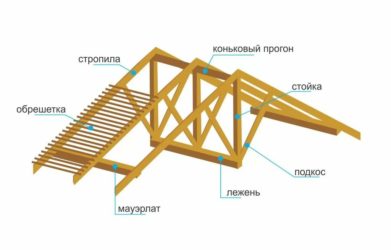

Стропильная система кровли

В подавляющем большинстве случаев крыши частных домов «в разрезе» имеют вид треугольника (в том числе с ломаным профилем – мансарда вместо нежилого чердака). Данная форма с двумя, тремя или четырьмя скатами — показывает себя как наиболее выгодный вариант с точки зрения организации пространства. Треугольник, без преувеличения, можно назвать самой стабильной фигурой, конструкции в виде треугольника лучше всего выдерживают «складывающие» поперечные нагрузки (ветер) и любой вид вертикального давления (например, вес снега).

Плоские скатные кровли, конечно же, имеют право на существование. Крыша, где стропила лежат параллельно друг другу в одной единственной плоскости, довольно часто собирается, когда нужно перекрыть небольшое строение типа гаража, хозяйственной постройки и тому подобное. Такая конструкция получается наиболее дешёвой, она очень просто, быстро монтируется.

Если сделать под односкатную стропильную систему правильную подготовку, то можно таким образом обстроить крышу и полноценного крупного коттеджа. Причём на выходе удастся добиться при этом весьма необычного современного внешнего вида.

Форма и конфигурация стропильной системы

Обратной стороной медали для плоских крыш является некоторое ограничение по габаритам перекрываемого дома. Ведь в данном случае расстояние между несущими стенами будет являться размером висячего пролёта для стропил. А учитывая относительно небольшие углы наклона односкатных крыш, пролёт в 5-6 метров уже может быть на грани допустимого. Поэтому для обеспечения дополнительной линии опоры, в таких домах заранее проектируется внутренняя несущая стена, расположенная посреди коробки или близко к центральной оси здания. От неё вверх выставляют подпирающие колоны-стойки, прогоны, подстропильные ноги…

При реализации крыши с несколькими скатами, стропила которых сходятся в коньке – проблем с габаритами практически не стоит. В данном варианте пространство разделяется на несколько отдельных плоскостей, причём углы наклона многоскатных крыш обычно достаточно велики, чтобы снег не оказывал слишком большого давления.

Проект стропильной системы

Делать крышу вальмовой или создавать конструкцию двухскатную с фронтонами, зависит скорее от эстетических предпочтений хозяев, чем от технических условий. Единственное, где двухскатные (как и ломаные крыши) конструкции выигрывают явно – это когда нужно сделать мансарду. Тогда во фронтоне можно без проблем расположить окно или сформировать выход на балкон. Но, в свою очередь, трёх- и четырёхскатные варианты лучше работают в местности, где наблюдаются довольно интенсивные ветра.

Стропила

Главным элементом любой скатной крыши является «стропильная нога». По сути, стропило представляет собой наклоненную балку, которая в основном работает в крыше на изгиб, а вот стропильная пара – ещё и на растяжение двух её элементов относительно друг друга.

Стропила смежных скатов редко собираются в пары без использования дополнительных усиливающих и стабилизирующих элементов. Поэтому мы имеем такое понятие как «стропильная система», а сама стропильная пара обычно имеет вид сложной рамы — «фермы».

Стропила в основном собираются в ферму по месту, но иногда фермы по одному, разработанному заранее шаблону, делаются где-то на земле (в цеху) и уже в готовом виде поднимаются, выставляются, закрепляются в проектном положении. Соединение всех деталей стропильной системы производится при помощи различного типа врубок или с использованием метизов (пластины гвоздевые, стальные скобы из прута, резьбовые шпильки, перфорированные крепежи, деревянные накладки…). Чаще всего данные способы комбинируются.

Шаг расстановки стропил и сечение стропил выбирается по прогнозируемым нагрузкам (снег, вес кровельного покрытия…) с обязательным учётом размера неподкреплённых пролётов, которые стропилами должны перекрываться. Шаг монтажа и сечение стропильных ног являются параметрами взаимосвязанными, то есть при желании можно увеличить сечение стропил, одновременно увеличивая дистанцию между ними, и наоборот – можно использовать менее массивные пиломатериалы для создания каркаса крыши, если шаг расстановки стропил уменьшить.

Интересно, что стропила не обязательно должны быть одного размера, например, при создании вальмовой конструкции помимо основного поля из однообразных стропил на преобладающих скатах ещё монтируются более длинные «коньковые» («диагональные» стропильные ноги), а также используются так называемые «нарожники» (укороченные стропила). Кстати, в некоторых более нагруженных местах (допустим, возле дымоходов или кровельных окон) стропила используют с увеличением по толщине – например, в виде сдвоенной доски.

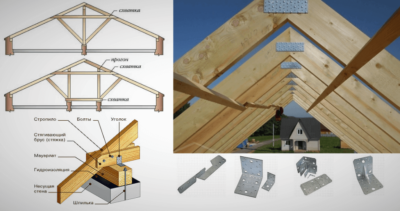

Затяжка (схватка)

Именно такой элемент как затяжка формирует из пары стропил – замкнутый треугольник. Она представляет собой горизонтальную балку, которая чаще всего соединяет нижние края стропильных ног. Затяжка не даёт стропилам «разъезжаться» под нагрузкой и, соответственно, устраняет возможность поперечного приложения сил, действующих на наружные стены. Стропила, соединённые затяжкой, давят на стены только сверху вниз.

Именно через затяжку вес стропильной системы (если реализована конструкция наслоненная) переносится на промежуточную несущую стену.

Заметим, что затяжки не обязательно монтируются только в самом низу стропильной системы (кстати, роль затяжек могут играть как узкоспециализированные дополнительные детали, так и балки чердачного перекрытия), но она может стоять также ближе к средине стропильной ноги или ближе к коньку крыши. Такой элемент часто называют ригелем, он помимо стягивающей функции, которая, к слову, тут будет слегка купированная – ещё работает на распор, то есть увеличивает несущие способности стропил, не даёт им прогибаться.

Прогоны

Прогонами называют элементы каркасной кровельной системы, которые располагаются перпендикулярно направлению стропильных ног. Прогоны работают как соединяющие и распределяющие нагрузки детали деревянной крыши, они служат принимающей основой, на которую опирают стропила. Прогоны ставят либо в самом верху фермы (коньковый прогон), либо в районе их середины (например, когда под крышей делается мансарда).

Разновидностью прогона можно считать «коньковую балку». Этот элемент часто используется при строительстве коттеджей-каркасников по канадской технологии. Коньковая балка – это длинный прогон, выполненный из мощной доски, на котором стыкуются стропила смежных скатов.

Стойки

Стойки – это вертикальные элементы, что являются опорой для всех видов прогонов. Посредством стоек, расставленных по центральной оси дома, исключается прогиб конькового прогона или коньковой балки, через них более точно передаётся вес на затяжку висячей кровельной системы или на промежуточную несущую стену, когда кровля реализована наслонной.

Если под крышей делается мансарда, то боковые стойки, подпирающие промежуточные прогоны, одновременно могут выступать ключевыми элементами каркаса для обустройства стен.

Подкосы

Основная функция подкосов – устранить возможность прогиба стропил. В большинстве случаев, подкосы закрепляются к низу центральных стоек и под углом (в идеале близком к 45-ти градусам) расходятся к стропильным ногам.

Мауэрлат

Лишь с некоторой натяжкой мауэрлат можно отнести к элементам стропильной системы. Между тем, без него крайне сложно выполнять выставление и фиксацию стропильных ног на своих местах и практически невозможно равномерно перераспределить нагрузки от крыши на несущие стены.

В домах, сложенных из бревна или массивного бруса функции мауэрлата выполняет верхние венцы. А в случае с каркасным домостроением эту же роль играют доски верхней обвязки. Мауэрлат применяют, если дом у нас каменный, даже если стены увенчаны монолитным поясом.

Он, как правило, представляет собой обрезной брус со сторонами от 75 до 150 мм, который (с использованием гидроизолирующей прокладки) анкерами закрепляется на стене по периметру дома. Затем врубкой, скобами или кронштейнами стропильные ноги закрепляют к мауэрлату.

В некоторых случаях, когда строится сруб, и нужно компенсировать существенную усадку стен по высоте – для крепления стропил к мауэрлату используют скользящие опоры.

Отдельным подвидом мауэрлата можно считать так называемый «лежень». Этот элемент делают из аналогичного пиломатериала, но закрепляют его на внутренней несущей стене. Лежень тоже принимает/распределяет нагрузку, но он служит опорным элементом для стоек, затяжек и подкосов.

Обрешётка

Через обрешётку на стропила передаётся вес кровельного материала и прочие нагрузки, действующие извне. Разряжённая обрешётка в виде обрезной доски или обрезного бруска крепится к стропилам перпендикулярно. Шаг расстановки разряжённой обрешётки в основном выбирается в соответствие с требованиями производителей финишного кровельного покрытия. Нередко обрешётка выполняется из крупнолистовых материалов (OSB-3 или фанера марки ФСФ), что необходимо, например, под битумную черепицу. В обоих случаях обрешётка стабилизирует крышу, связывая стропила каждого ската в единое целое.

Стропильная система — вид изнутри

Стропильная система — вид снаружи

Прогоны

Мауэрлат

Обрешетка

Схема

Источник: https://elka-palka.ru/article/stropilnye-sistemy-nesuschie-konstruktsii

Виды и особенности стропильных конструкций

 В качестве основных элементов стропильных конструкций выступают наклонные подкосы, стропильные ноги и вертикальные стойки.

Материалы для изготовления стропильных конструкций

Стропильная система на сегодняшний день может быть двух видов:

1. Металлическая.
2. Деревянная.

Для каждого из видов стропильных конструкций существуют свои особенности. Поэтому следует рассмотреть оба варианта более подробно.

Для изготовления металлических конструкций используется стальной прокат. Элементы соединяются друг с другом посредством электродуговой сварки, что позволяет достичь достаточных показателей жесткости. Чаще всего металлические стойки устанавливаются под коньковыми прогонами, используя их в виде опор.

Основным минусом таких вариантов является необходимость использования специальной техники при выполнении работ. Металлические стропильные конструкции целесообразнее применять в следующих ситуациях:

• для крыш со сложной геометрией;
• в случае наличия высоких ветровых нагрузок;
• если перекрываемые пролеты имеют большую длину;
• при значительной массе кровельного материала.

Если производится монтаж стропильной системы смешанного типа, то очень важным является предотвращение контакта металлических элементов с деревом. Это может стать причиной загнивания древесины в результате его переувлажнения, вызванного образованием конденсата на металле.

Следует заметить, что конструкция стропильной крыши из металла обладает высокими показателями теплопроводности. Данная особенность способна вызвать быстрое нагревание и остывание материала, ввиду чего кровлю следует утеплять более тщательно.

Деревянная стропильная конструкция является хорошей альтернативой вышеописанному варианту. Такие аналоги отличаются максимальной простотой монтажа и нередко собираются непосредственно на объекте. Наиболее популярным сырьем для обустройства таких конструкций выступает сосновый брус, имеющий сечение 150 на 150 мм. В прочем, для легких крыш могут подойти и планки 50 на 150 мм в сечении.

К недостаткам деревянных стропильных конструкций относится возможность деформации в результате механических нагрузок. Во избежание этого необходимо осуществить предварительную обработку материала посредством влагозащитных пропиток. В качестве дополнительных мер может быть использована гидроизоляция пленочного типа. В любом случае, подстропильному пространству следует обеспечить хорошую вентиляцию.

Конструкция стропильной крыши на деревянной основе требует осуществления двух видов обработки:

1. Антибактериальная. Благодаря использованию специальных пропиток, возможно предотвращение дальнейших процессов гниения, что благотворно сказывается на длительности эксплуатации материала. Также посредством антисептиков дерево защищается от вредителей в виде жучков-короедов.
2. Противопожарная. Ни для кого не секрет, что дерево обладает повышенным риском возгорания. Поэтому для повышения противопожарных характеристик конструкции стропильной системы, необходимо обработать ее специальными составами. Современные пропитки позволяют в значительной степени увеличить стойкость дерева даже к воздействию открытого огня.

Специалисты настоятельно рекомендуют проводить антибактериальную и противопожарную обработку с использованием кисти. Метод распыления не сможет обеспечить высоких результатов, поскольку не способствует хорошей впитываемости состава.

Наслонные и висячие конструкции стропильной системы

Современные стропильные конструкции могут быть двух видов:

Выбор конкретного варианта напрямую зависит от конструктивных особенностей здания. Вне зависимости от того, каким будет выбранное в итоге исполнение, получившаяся конструкция должна обладать достаточной устойчивостью, жесткостью и прочностью для того чтобы максимально противостоять следующим факторам:

• температурные перепады;
• влажность;
• ветровая нагрузка;
• атмосферные осадки;
• отрицательное воздействие бактерий, грибков, грызунов и прочих живых микроорганизмов.

Висячие стропила используются для возведения однопролетных зданий из камня или кирпича. В таких конструкциях присутствует две точки опоры, представленные стенами здания. В таком случае системой создается распирающее усилие, которое впоследствии передается стенам.

Для компенсации подобной нагрузки, необходимо предусмотреть затяжку. Благодаря ей удается соединить стропильную систему в нижней части, что позволяет минимизировать давление на стены. Чтобы обеспечить максимальный эффект, можно установить дополнительную затяжку, именуемую ригелем.

Стропила системы висячего типа опираются на мауэрлат – опорный брус. Соединение основы со стропильной ногой осуществляется посредством врубки. Для дополнительной фиксации конструкции можно использовать скобы или кронштейны.

Узлы стропильной конструкции наслонного типа отличаются тем, что в данном случае устанавливается промежуточная несущая стена. Такой вариант может быть использован для обустройства любых крыш, вне зависимости от материала, из которого изготовлены стены дома. Также наслонные стропила часто применяются при создании кровель мансардного типа.

Своей верхней частью такие конструкции опираются на коньковый брус, который поддерживается посредством специальных опор. Снизу происходит упор стропильных ног в обвязку, что позволяет распределить всю нагрузку в вертикальной плоскости. В результате отсутствует необходимость в обустройстве горизонтальной затяжки, поскольку общие весовые характеристики в данном случае снижаются.

Посредством подобных узлов стропильной конструкции удается достичь максимального усилия на изгиб, в результате чего практически полностью снижается нагрузка на каркас. Это позволяет использовать более тонкие пиломатериалы, снизив общий вес стропильной системы, что не только положительным образом отражается на долговечности здания, но и позволяет существенно сэкономить на ведении строительных работ.

Для минимизации возможного изгиба стропильных ног при большой длине пролета здания необходимо использовать два боковых прогона. Они могут быть дополнительно укреплены ригелями и подкосами.

Особенности стропильных конструкций для кровель разного типа

На сегодняшний день существует несколько видов кровли. Несмотря на то, что наиболее популярными остаются скатные конструкции, в частном строительстве широко применяются также и другие вариант, обладающие определенными конструктивными особенностями:

1. Шатровая крыша. Имеет пирамидальную форму в основе с прямоугольником или квадратом. Треугольные скаты стыкуются в верхней части при полном отсутствии фронтонов. В этом случае вся стропильная система будет опираться на мауэрлат, который необходимо закрепить на стене максимально прочно. При этом сам мауэрлат будет надежно защищаться от возможных сдвигов посредством наружных стен. Если речь идет о создании короткой кровли, то можно использовать короткий брус. При этом отдельные элементы конструкции следует соединять под прямым углом для придания прочности. Конструкции подобных кровель предполагают наличие четырех накосных стропил, фиксирующихся по углам. Они могут быть как висячими, так и наслонными.
2. Вальмовая кровля. Также не имеет фронтонов. Два ската такой конструкции являются трапециевидными, а два других – треугольными. Расположение стропил является диагональным. Для крепления промежуточных стропил используются коньковые балки и мауэрлат. Между отдельными элементами конструкции сохраняется расстояние 100-120 см. В данной конструкции самыми длинными являются накосные стропила, что обеспечивает их высокую прочность.
3. Ломаная крыша. Такие конструкции обычно испытывают два типа нагрузок: на изгиб и на сжатие. Для минимизации данных факторов в нижней части конструкции используется затяжка. Вне зависимости от сложности конструкции, сборка ее осуществляется на земле, после чего ее поднимают и закрепляют.

Создание стропильной системы от профессионалов

Современное строительство загородных домов под ключ представляет собой сложный процесс, включающий в себя целый ряд этапов. От правильности проектирования и обустройства стропильной системы зависит не только комфорт нахождения в здании, но и во многом его долговечность. При создании кровли следует учитывать ряд факторов:

1. Конструкцию дома.
2. Прочность стен и фундамента.
3. Климат, в частности, силу ветров и частоту выпадения осадков.
4. Тип кровельного материала и многое другое.

Поэтому разработку проекта и его последующее воплощение лучшего всего будет доверить профессионалам. Компания ИнноваСтрой уже не первый год осуществляет архитектурное проектирование домов. Наши специалисты способны справиться с любой, даже самой сложной задачей, учитывая в своей работе как технические особенности здания, так и предпочтения клиента.

Большой опыт и высокий профессионализм позволяет нам предоставлять следующие услуги:

1. Разработку проектной документации. Кстати, у нас вы можете заказать индивидуальный проект по цене типового.
2. Расчет и заливка фундамента с учетом рельефа и состава почв на участке.
3. Возведение коробки здания.
4. Последующие дизайнерские и отделочные работы.

Если вы еще не определились с тем, как должен выглядеть дом вашей мечты, то вам следует обратить внимание на готовые проекты домов под ключ, предоставленные на нашем сайте. Здесь наверняка найдется именно тот вариант, который будет максимально соответствовать вашим представлениям об уютном и комфортном жилье.

Источник: https://innstroy.ru/enciklopedija-stroitelstva/vidy-i-osobennosti-stropilnyh-konstrukciy

Элементы стропильной системы – из чего состоит конструкция, правила устройства

Для обеспечения надёжности крыши при её обустройстве наибольшее значение имеет прочность несущих систем, функцию которых главным образом выполняют стропильные конструкции. Устройство скатной кровли может быть различным, в зависимости от типа и тяжести кровельного покрытия.

Разновидности стропильных систем

Различают несколько типов стропильных сооружений, в частности:

• наслонные;
• висячие;
• комбинированные.

Каждый из указанных вариантов имеет свои отличительные характеристики и особенности. В зависимости от разновидности конструкции, элементы стропильной системы также могут различаться. Однако во всех случаях основным предназначением стропил является обеспечение надёжности кровли по отношению к различным нагрузкам.

Нагрузки на кровельное покрытие, в свою очередь, также подразделяются на несколько типов:

• Постоянные, куда относится вес самой кровли со всеми её составляющими.
• Временные, такие как дождь, снег, ветровые порывы, вес рабочих, выполняющих кровельные работы и т. д.
• Нестандартные, например, возникающие при землетрясениях и прочих непредвиденных ситуациях.

Поскольку основная часть нагрузки в любом случае выпадает на стропильную кровельную систему, необходимо как следует позаботиться о её прочности и надёжности. Грамотное устройство кровли из стропил является гарантией долговечности крыши в целом. Важным при этом является правильный выбор разновидности несущих сооружений, а также материалов для их изготовления. С этой целью стоит более подробно рассмотреть основные типы стропильных систем – что входит в них, каковы их основные характеристики, особенности монтажа и прочие технологические свойства.

Стропильные конструкции наслонного типа

Такие системы устанавливаются на кровлях домов, в которых имеется несущая средняя перегородка либо промежуточные опоры столбчатого типа. Стропила при этом представляют собой наклонные балки, упирающиеся внизу в несущие внешние стены, а вверху – в коньковый прогон. Опорой для самого конькового прогона служат вертикальные стойки, упирающиеся во внутреннюю несущую стену.

Подобная конструкция стропильной системы обуславливает то, что она функционирует исключительно посредством изгиба. При необходимости сооружение дополнительно укрепляется подкосами, затяжками и вспомогательными ветровыми элементами.

Главным достоинством наслонной системы стропил является облегченность её структуры при любой ширине здания, что позволяет обойтись минимальным количеством материалов. Помимо этого, благодаря постоянной сквозной вентиляции, в конструкциях такого типа предотвращаются гнилостные процессы, что обусловливает длительный срок их эксплуатации.

В значительном числе случаев стропильные системы наслонного типа изготавливаются из дерева, что связано с несколькими причинами:

• Устройство стропильной системы крыши из деревянных элементов обходится значительно дешевле по сравнению с прочими материалами.
• Конструкция скатной крыши с деревянными стропилами легче по весу, а значит, оказывает меньшую тяжесть на фундамент и стены.
• Деревянная стропильная система кровли более проста в монтаже.
• Зачастую прочие внутренние конструкции крыши также изготавливаются из дерева. В результате, сборка стропильной системы деревянной крыши из того же материала облегчает соединения между элементами, являясь наиболее приемлемым вариантом.

Деревянные элементы наслонной системы

Если же говорить о том, что входит в стропильную систему наслонного типа, то основные элементы здесь следующие:

• стропильные ноги;
• мауэрлат;
• подкосы;
• стойки;
• лежни;
• распорки;
• коньковая балка (прогон).

Помимо этого, для устройства скатных крыш по деревянным стропилам используется ряд дополнительных приспособлений и элементов, таких как болты, скобы, нагели, металлические пластины и т. д.

Висячие стропильные системы

Такие конструкции имеют только две точки опоры, которыми они упираются к стенам здания, и выполняют свою функцию посредством изгиба и сжатия. Нагрузка, падающая на подобное устройство, довольно велика, и часть ее передается на стены. С целью уменьшения тяжести, падающей на стропила и стены, у основания стропильных ног обычно монтируется затяжка, выполняющая одновременно функции балки перекрытия.

В простейшем случае стропильная система висячего типа состоит из стропильных ног, мауэрлата и дополнительных связующих конструкций. Стоит отметить, что в названиях элементов стропильных систем используется строительная терминология, знакомая далеко не всем.

Стропильные ноги – это те же самые балки, часто называемые просто стропилами. Они образуют основной каркас несущей конструкции кровли. Мауэрлат представляет собой бревно или брус, который может изготавливаться из различных материалов, и служит крайней нижней опорой для стропил.

В случае стропильных сооружений висячего типа он укрепляется железобетонным поясом для придания большей прочности.

Висячие стропильные системы обладают следующими достоинствами:

• высокая жёсткость конструкции;
• простота проектировки и монтажа;
• отсутствие в структуре стропильного сооружения сложных узлов и механизмов.

Конструкции из стропил висячего типа чаще всего находят применение для нежилых строений, либо для жилых зданий с двускатными крышами.

Комбинированные стропила

В ряде случаев в строительстве приходится иметь дело с обустройством стропильных систем для многоскатных, ломаных и прочих сложных кровель. Такая работа довольна сложна и требует особого мастерства и умения. Обычно в подобных ситуациях используется чередование висячих и наслонных стропильных конструкций.

С целью повысить жёсткость сооружения снизу от конькового прогона производится установка стойки с подкосами. В результате, промежуток между боковыми опорами становится возможным увеличить до 10-12 метров.

Устройство элементов стропильной системы

Крепление нижних частей системы стропил производится к мауэрлату, который, в свою очередь, устанавливается и крепится к верхней поверхности несущих стен. Для прочной фиксации мауэрлата к стене в ней производится установка резьбовых шпилек, на которые он насаживается, закрепляясь посредством гаек. Вместо шпилек для монтажа мауэрлата иногда используются анкерные болты.

Диаметр бруса для мауэрлата обычно составляет 18-20 сантиметров. Важно отметить, что между стенами и мауэрлатом необходимо присутствие гидроизоляции.

Другим важным элементом для монтажа стропильной системы является коньковый прогон. К нему стропильные конструкции крепятся в своей верхней части. Сам же прогон в концевых частях чаще всего фиксируется к торцевым стенам строения. Фактически, посредством конькового прогона стропильные ноги соединяются в верхней части в единую конструкцию. Поэтому прочность его имеет особенно большое значение, а монтаж должен производиться на основании точных расчётов, с соблюдением всех технологических правил.

Если в соответствии с проектом в поперечных стенах строения имеются некоторые интервалы, тогда возникает необходимость в использовании дополнительных опор, таких как подкосы, шпренгели и стойки.

При обустройстве стропильной системы кровли следует уделить существенное внимание силе ветровых нагрузок, выпадающих на кровельные фронтоны. Поскольку при прямом воздействии сильных порывов ветра фронтоны принимают на себя довольно значительную нагрузку, это может в определённой степени повлиять на прочность кровельной конструкции. Поэтому уместным будет уменьшить на них давление ветра, установив диагональные связующие элементы. Их функцию могут выполнять доски сечением в 3-4 сантиметра, монтаж которых произведён к основанию стропильных ног.

Особо тщательное внимание требуется при обустройстве стропильных сооружений для сырых деревянных срубов, поскольку в этом случае материалу требуется усадка. Одним из возможных вариантов является выжидание необходимого времени для высыхания древесины, однако в сырое время года на это может потребоваться довольно значительный срок, а отсрочка строительства возможна не всегда. Оптимальным решением в таком случае может послужить установка скользящих опорных конструкций, либо компенсаторов усадки – винтовых домкратов.

Монтаж скользящих опор технологически более прост и может быть осуществлён собственными силами, в то время как установка винтовых домкратов должна осуществляться только специалистами с высокой квалификацией (требует высокой точности производимых расчётов и работ).

Свойства материалов, из которых изготавливаются конструкции

Выше уже было отмечено, что дерево является одним из самых распространённых материалов при обустройстве стропильных систем, что связано с его низкой стоимостью, лёгким весом и простотой в монтаже. Наряду с этим, деревянные стропильные конструкции имеют и свои недостатки: они менее прочны и долговечны по сравнению с металлическими, могут впитывать влагу, а значит изменять некоторые свойства даже после усадки. Для компенсации последнего фактора наилучшим вариантом является использование скользящих креплений и опор.

Стропильные сооружения нередко изготавливаются также из других, более прочных материалов. Наибольшее распространение среди них имеют металлические и железобетонные конструкции. Конечно, они значительно прочнее и надёжнее деревянных, однако вместе с тем во много раз превышают их по весу. По этой причине, монтаж и крепление таких стропил является достаточно трудоёмким процессом. Ещё одним минусом является то, что если конструкция уже готова, очень трудно вносить в неё какие-либо изменения и корректировки.

Железобетонные и металлические стропила оказывают значительную тяжесть на фундамент и несущие конструкции, а потому применение их возможно только для прочных каменных или бетонных строений.

В последнее время на рынке строительства появились также полимерные изделия для обустройства стропильных систем, однако этот вариант пока новый и не испытанный временем. Ввиду отсутствия достаточного опыта по использованию таких стропил, нужно как следует подумать, прежде чем выбирать их для обустройства кровли.

Как видно, при выборе материала для устройства стропильной системы необходимо основательно взвесить все плюсы и минусы тех или иных вариантов. Правильный выбор стропил служит гарантией того, что кровельное покрытие будет иметь надёжную и прочную основу, способную прослужить долгие годы без каких-либо проблем в процессе эксплуатации.

Источник: https://kryshadoma.com/stropilnaya-sistema/elementy-stropilnoy-sistemy-iz-chego-sostoit-konstruktsiya-pravila-ustroystva.html

Что входит в стропильную систему крыши — Кровля и крыша

Монтаж двухскатной крыши активно практикуется в частном строительстве, так как это наиболее простой и доступный способ возведения надежной кровли дома. В данной статье описаны главные этапы монтажа, которые можно выполнить самостоятельно, при определенном навыке кровельных работ.

Функциональные особенности двухскатной крыши

Конструкция крыши двухскатного типа состоит из несущих элементов (мауэрлат, стропильная система) и ограждающих (кровля). Двухскатная крыша (щипцовая) имеет две кровельные поверхности, расположенные под определенным наклоном к наружным стенам здания, что обеспечивает естественный сток влаги от талого снега и дождевых вод. Согласно СНиП, угол наклона такой кровли должен составлять более 5°.

На выбор угла уклона скатов крыши влияет:

• тип материала финишного покрытия;
• архитектурные особенности строения;
• климатические условия района строительства.

Строительство двухскатной крыши с большим углом наклона обычно практикуется при условии использования относительно легких кровельных материалов и в регионах без большой ветровой нагрузки, так как скатная крыша здания представляет собой парус. Кроме того, крутая скатная крыша – практичный вариант для местности с большим количеством осадков – с нее быстро и успешно отводится дождевая влага, а накопившийся снег съезжает вниз под собственным весом.

Пологие кровли испытывают минимальную ветровую нагрузку, но при этом очень чувствительны к снеговой. Чтобы избежать разрушения конструкции под нагрузкой от снежных масс, в зимний период крышу следует регулярно очищать.

В частном строительстве чаще всего возводятся двухскатные крыши с углом наклона от 35 до 60°. Это оптимальный вариант с точки зрения соотношения устойчивости крыши к атмосферным нагрузкам и разумных затрат на материалы для монтажа стропильной системы, а также обустройства кровельного пирога.

Монтаж двухскатной крыши начинается с установки мауэрлата или балок перекрытий, в зависимости от выбранного типа стропильной системы. Мауэрлат выступает в качестве фундамента для кровельной конструкции. Именно он позволяет равномерно распределять нагрузку (вес самой стропильной системы, снеговая и ветровая нагрузка, вес людей, обслуживающих кровлю), передавая ее на строительные конструкции сооружения.

Мауэрлат представляет собой брус из хвойных пород древесины сечением 150×150 мм (чаще всего). При возведении двухскатной крыши он монтируется на две параллельные стены. Если проектом предусмотрен монтаж наслонных стропил с коньковым прогоном на опорах, то брус мауэрлата также следует уложить на среднюю несущую стену.

При строительстве деревянных домов мауэрлат не монтируется – это элемент для укладки на строительные конструкции из кирпича, пенобетонных блоков и другого материала. На небольших постройках мауэрлат можно крепить к стенам при помощи кованой проволоки, вмурованной в кладку. При возведении дома практикуется обустройство монолитной балки с установленным крепежом.

Для выполнения балки в верхней части стен монтируется деревянная опалубка, крепятся металлические прутья арматуры (минимум 2 пары параллельных линий, одна над другой). При помощи проволоки к арматуре прикрепляются шпильки или анкера. Важно установить их с шагом не более 1 метра, строго вертикально. Подготовленная опалубка заливается бетоном.

Длина шпильки диаметром около 14 мм определяется исходя из толщины монолитной балки, толщины бруса мауэрлата плюс одного или двух слоев гидроизоляции из рубероида. При этом при укладке мауэрлата шпильки должны быть выше его поверхности минимум на 3 см, чтобы была возможность закрепить брус при помощи гаек с широкими шайбами.

При подготовке к устройству монолитной балки следует заранее определить место установки крепежа для мауэрлата. Брус может укладываться строго по оси балки либо со сдвигом к внутренней или внешней стороне стены. Чтобы закрепить мауэрлат, следует выполнить отверстия под шпильки.

Мауэрлат монтируется не менее чем в 5 см от наружного края стены.

Если кровельный каркас планируется выполнить из металлических элементов, в качестве мауэрлата может выступать швеллерный или двутавровый металлопрофиль.

Стропильная система с висячими стропилами может устанавливаться без мауэрлата. В этом случае нижние части стропильных ног крепятся к балке перекрытия, которая укладывается поперек стен. Балка выступает в качестве затяжки и обеспечивает жесткость стропильной фермы. Строительство двухскатной крыши по такому принципу обычно используется при возведении строений с небольшим пролетом, чаще всего из бруса или бревна. Опорные балки не рекомендуется монтировать на стены, выложенные из штучных материалов, так как точечная нагрузка может разрушить строительные конструкции.

Стропильная система двухскатной крыши

В состав стропильной системы входят сами стропила (стропильные ноги), а также ряд других элементов, установка которых необходима для обеспечения жесткости конструкции:

• ригели;
• прогоны (в том числе коньковый);
• стойки;
• лежни;
• распорки;
• подкосы и т.д.

Стропильные системы могут монтироваться из дерева или металла, либо сочетания обоих видов материалов.

Проектирование стропильной системы – важный этап подготовки к строительству. Ошибки в проекте могут привести к тому, что крыша со временем разрушится под воздействием эксплуатационных нагрузок. С другой стороны, запроектировав чрезмерный запас прочности каркаса кровли, придется затратить лишние средства на ее возведение.

В основе конструкции стропильной системы двухскатной крыши лежит самая устойчивая и жесткая геометрическая фигура – треугольник. При монтаже стропильных систем простой конструкции стропила выполняются из бруса сечением от 40×150 мм до 100×250 мм. Выбор конкретного значения зависит от следующих факторов:

• шаг установки;
• длина стропильной ноги;
• расчетная величина нагрузки.

В свою очередь, на шаг установки стропильных ног влияет тип кровельного пирога – если предполагается монтаж теплой крыши, то данный параметр выбирается с учетом ширины рулонного или листового утеплителя.

Виды стропильных конструкций

Рассматривая, как построить двухскатную крышу, необходимо обратить внимание на специфику возведения стропильных систем различной конструкции – с висячими и наслонными стропилами. Стропильные ноги являются основным элементом каркаса двухскатной крыши. Они выполняют функцию опоры для кровельного пирога. Висячие стропила не имеют промежуточных опор, и опираются только на стены здания. Наслонные стропила имеют дополнительные точки опоры.

Ферма, собранная из двух стропильных ног и нижней затяжки либо верхнего ригеля, представляет собой конструкцию, которая работает на сжатие и изгиб. Распирающий эффект от смонтированных под углом стропильных ног компенсируется горизонтальной перемычкой. Чем выше монтируется затяжка, тем прочнее и жестче одна должна быть закреплена. Такая конструкция позволяет перекрывать даже широкие пролеты.

Верхняя часть висячих стропил может крепиться различными способами. Жесткое крепление верхних концов стропильных ног усиливается при помощи накладных элементов из дерева или металла. При креплении стропильных ног к мауэрлату на нижней части стропила делается вырез (седло), после чего элемент жестко закрепляется гвоздями и проволочной скруткой. Если стропильные ноги устанавливаются на балку перекрытия, в балке вырезается упор, чтобы предотвратить смещение, а в стропильной ноге – одинарный или двойной зуб. Монтаж выполняется с использованием различных металлических крепежных элементов.

В брусе мауэрлата вырез не выполняется, чтобы не ослабить несущие способности опоры кровли.

Каркас крыши с наслонными стропилами устанавливается при наличии в здании средней несущей стены или столбчатых опор. Пролет между опорами должен составлять не более 6,5-7 метров. Ширину перекрытия можно увеличить посредством монтажа дополнительных опор: до 11,5-12 метров с одной дополнительной опорой и до 15-15,5 метров – с двумя. Чтобы повысить жесткость стропильной системы и расширить проем между опорами, следует установить стойку с подкосами под коньковый прогон. Нагрузка на кровлю передается средней частью стропил на внутренние опоры, а нижними концами – на внешние стены.

Монтаж стропильной системы с наслонными стропилами несколько проще, чем сборка и установка стропильных ферм. После монтажа конькового прогона на фронтоны здания или специальные стойки, стропила крепятся к нему верхней частью.

В некоторых случаях целесообразно использовать и наслонные, и висячие стропила при монтаже каркаса крыши.

Строительство стропильной системы должно вестись с использованием качественного материала, чтобы обеспечить долговечность крыши. Пиломатериал должен иметь строгую геометрическую форму, не допускаются дефекты древесины. Чтобы деревянные элементы после установки не коробились, материал должен быть хорошо высушен. Перед монтажом требуется обработать заготовленные детали огнебиозащитным средством.

Устройство кровельного пирога

Вопрос о том, как правильно построить двухскатную крышу, в частности, связан с грамотным выполнением кровельного пирога. От этого зависит функциональность конструкции, ее способность обеспечить надежную защиту здания от внешних воздействий.

При монтаже кровли важно соблюдать запроектированный шаг обрешетки, предварительно установив контробрешетку для создания вентиляционного зазора кровельного пирога. Чтобы обеспечить необходимую циркуляцию воздуха в подкровельном пространстве, устанавливается вентиляционный короб в коньковой части, предусматриваются вентиляционные отверстия в подшивке карнизных свесов.

Особое внимание уделяется надежной гидроизоляции кровли, в противном случае влага, сконденсированная на деревянных элементах, может вызвать гниение конструкций. Если чердак двухскатной крыши предполагается использовать в качестве жилого пространства, требуется предусмотреть надежное утепление и пароизоляцию кровли.

Чтобы обеспечить прочность и долговечность двухскатной крыши, следует внимательно подойти к разработке проекта, выбору материалов и соблюдению технологии работ.

Монтаж двухскатной крыши, как построить правильно, строительство
Учимся делать монтаж двухскатной крыши своими руками. В статье узнаете, как правильно построить двухскатную крышу и с чего начинается ее строительство.

Источник: vseokrovle.com

[content-egg module=GdeSlon template=compare]

Кровельная конструкция считается самым сложным узлом жилого здания в плане проектирования и монтажа. На крышу обрушиваются ветер, осадки и холод, следовательно, она должна быть герметичной и долговечной для создания комфортных условий проживания. Основной частью крыши является стропильная система, с помощью которой создается форма конструкции, задается оптимальный угол наклона и крепится гидроизоляционный материал. Количество элементов стропильной системы, а также их расположение определяется конфигурацией кровли.

Назначение стропильной системы

Стропильная система представляет собой определенное количество опорных элементов, которые создают геометрию крыши и каркаса, придающего жесткость кровельной конструкции и нужный уклон. Основные параметры составляющих частей стропильной системы и их расположение определяются с учетом постоянных и временных нагрузок.

В целом стропильной системе отводятся следующие задачи:

• Создание формы и угла наклона. Расположение стропильных ног определяет форму крыши, следовательно, количество щипцов и скатов. Кроме того с помощью этих элементов формируют угол наклона скатов для быстрого схода снега, талой и дождевой воды.
• Равномерное распределение нагрузки крыши на несущие стены дома. Стропила системы взаимосвязаны между собой и распределены в конструкции так, что вес кровельного покрытия и снежной массы равномерно передается на коробку здания, при этом не происходит перекос или деформация строения.
• Создание условий для нормальной вентиляции и защита от влаги. Каркас крыши собирается таким образом, чтобы в подкровельном пространстве свободно циркулировал воздух, а сам материал был надежно защищен от скопления конденсата.

Кроме того система стропил служит основой, на которую крепится гидроизоляционный материал и обрешетка под финишное покрытие.

При правильном составлении схемы стропильной системы крыша будет надежной и прочной и прослужит долгое время. По мнению специалистов качественно возведенный каркас имеет большее значение, следовательно, экономить на этом этапе не нужно. Поэтому лучше всего, составление проекта крыши и ее монтаж доверить профессиональным мастерам.

Особенности выбора

Стропильная система здания состоит из определенного набора дополнительных элементов и имеет свой уровень сложности монтажа. Количество вспомогательных деталей определяется с учетом нагрузок от кровельного материала и некоторых факторов внешней среды.

Выбирая тип стропильной системы, следует обратить внимание на следующие факторы:

• Особенности климата местности, где предполагается строительство. Защитить кровлю от разрушения в период снегопадов или обильных осадков можно лишь в том случае, если правильно рассчитать среднегодовое количество выпадающих осадков. Оптимальным вариантом крыши в снежных регионах является крутой скат.
• Нагрузка от ветра. Оптимальный вариант конструкции выбирается на основании розы ветров в месте строительства и средней скорости воздушных порывов. В ветреных регионах скаты делают более пологими.
• Использование чердачного пространства. Создание жилого помещения под кровлей имеет большое значение при выборе формы стропильной системы.
• Используемое финишное покрытие. Чтобы кровельное покрытие максимально выполняло свои функции, нужно правильно выбрать угол наклона ската с учетом формы и способа крепления материала.
• Финансовые возможности. Монтаж кровельной конструкции требует больших финансовых вложений, следовательно, выбирать тип крыши нужно в соответствии с бюджетом строительства.

Источник: https://krovlyaikrysha.ru/chto-vhodit-v-stropilnuyu-sistemu-kryishi.html
