Что входит в стропильную систему крыши?

Элементы стропильной системы – из чего состоит конструкция, правила устройства

Для обеспечения надёжности крыши при её обустройстве наибольшее значение имеет прочность несущих систем, функцию которых главным образом выполняют стропильные конструкции. Устройство скатной кровли может быть различным, в зависимости от типа и тяжести кровельного покрытия.

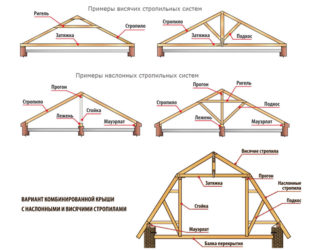

Разновидности стропильных систем

Различают несколько типов стропильных сооружений, в частности:

• наслонные;
• висячие;
• комбинированные.

Каждый из указанных вариантов имеет свои отличительные характеристики и особенности. В зависимости от разновидности конструкции, элементы стропильной системы также могут различаться. Однако во всех случаях основным предназначением стропил является обеспечение надёжности кровли по отношению к различным нагрузкам.

Нагрузки на кровельное покрытие, в свою очередь, также подразделяются на несколько типов:

• Постоянные, куда относится вес самой кровли со всеми её составляющими.
• Временные, такие как дождь, снег, ветровые порывы, вес рабочих, выполняющих кровельные работы и т. д.
• Нестандартные, например, возникающие при землетрясениях и прочих непредвиденных ситуациях.

Поскольку основная часть нагрузки в любом случае выпадает на стропильную кровельную систему, необходимо как следует позаботиться о её прочности и надёжности. Грамотное устройство кровли из стропил является гарантией долговечности крыши в целом. Важным при этом является правильный выбор разновидности несущих сооружений, а также материалов для их изготовления. С этой целью стоит более подробно рассмотреть основные типы стропильных систем – что входит в них, каковы их основные характеристики, особенности монтажа и прочие технологические свойства.

Стропильные конструкции наслонного типа

Такие системы устанавливаются на кровлях домов, в которых имеется несущая средняя перегородка либо промежуточные опоры столбчатого типа. Стропила при этом представляют собой наклонные балки, упирающиеся внизу в несущие внешние стены, а вверху – в коньковый прогон. Опорой для самого конькового прогона служат вертикальные стойки, упирающиеся во внутреннюю несущую стену.

Подобная конструкция стропильной системы обуславливает то, что она функционирует исключительно посредством изгиба. При необходимости сооружение дополнительно укрепляется подкосами, затяжками и вспомогательными ветровыми элементами.

Главным достоинством наслонной системы стропил является облегченность её структуры при любой ширине здания, что позволяет обойтись минимальным количеством материалов. Помимо этого, благодаря постоянной сквозной вентиляции, в конструкциях такого типа предотвращаются гнилостные процессы, что обусловливает длительный срок их эксплуатации.

В значительном числе случаев стропильные системы наслонного типа изготавливаются из дерева, что связано с несколькими причинами:

• Устройство стропильной системы крыши из деревянных элементов обходится значительно дешевле по сравнению с прочими материалами.
• Конструкция скатной крыши с деревянными стропилами легче по весу, а значит, оказывает меньшую тяжесть на фундамент и стены.
• Деревянная стропильная система кровли более проста в монтаже.
• Зачастую прочие внутренние конструкции крыши также изготавливаются из дерева. В результате, сборка стропильной системы деревянной крыши из того же материала облегчает соединения между элементами, являясь наиболее приемлемым вариантом.

Деревянные элементы наслонной системы

Если же говорить о том, что входит в стропильную систему наслонного типа, то основные элементы здесь следующие:

• стропильные ноги;
• мауэрлат;
• подкосы;
• стойки;
• лежни;
• распорки;
• коньковая балка (прогон).

Помимо этого, для устройства скатных крыш по деревянным стропилам используется ряд дополнительных приспособлений и элементов, таких как болты, скобы, нагели, металлические пластины и т. д.

Висячие стропильные системы

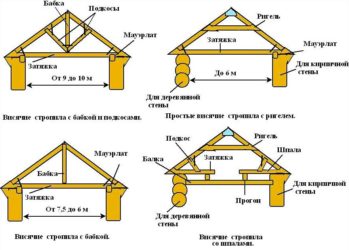

Такие конструкции имеют только две точки опоры, которыми они упираются к стенам здания, и выполняют свою функцию посредством изгиба и сжатия. Нагрузка, падающая на подобное устройство, довольно велика, и часть ее передается на стены. С целью уменьшения тяжести, падающей на стропила и стены, у основания стропильных ног обычно монтируется затяжка, выполняющая одновременно функции балки перекрытия.

В простейшем случае стропильная система висячего типа состоит из стропильных ног, мауэрлата и дополнительных связующих конструкций. Стоит отметить, что в названиях элементов стропильных систем используется строительная терминология, знакомая далеко не всем.

Стропильные ноги – это те же самые балки, часто называемые просто стропилами. Они образуют основной каркас несущей конструкции кровли. Мауэрлат представляет собой бревно или брус, который может изготавливаться из различных материалов, и служит крайней нижней опорой для стропил.

В случае стропильных сооружений висячего типа он укрепляется железобетонным поясом для придания большей прочности.

Висячие стропильные системы обладают следующими достоинствами:

• высокая жёсткость конструкции;
• простота проектировки и монтажа;
• отсутствие в структуре стропильного сооружения сложных узлов и механизмов.

Конструкции из стропил висячего типа чаще всего находят применение для нежилых строений, либо для жилых зданий с двускатными крышами.

Комбинированные стропила

В ряде случаев в строительстве приходится иметь дело с обустройством стропильных систем для многоскатных, ломаных и прочих сложных кровель. Такая работа довольна сложна и требует особого мастерства и умения. Обычно в подобных ситуациях используется чередование висячих и наслонных стропильных конструкций.

С целью повысить жёсткость сооружения снизу от конькового прогона производится установка стойки с подкосами. В результате, промежуток между боковыми опорами становится возможным увеличить до 10-12 метров.

Устройство элементов стропильной системы

Крепление нижних частей системы стропил производится к мауэрлату, который, в свою очередь, устанавливается и крепится к верхней поверхности несущих стен. Для прочной фиксации мауэрлата к стене в ней производится установка резьбовых шпилек, на которые он насаживается, закрепляясь посредством гаек. Вместо шпилек для монтажа мауэрлата иногда используются анкерные болты.

Диаметр бруса для мауэрлата обычно составляет 18-20 сантиметров. Важно отметить, что между стенами и мауэрлатом необходимо присутствие гидроизоляции.

Другим важным элементом для монтажа стропильной системы является коньковый прогон. К нему стропильные конструкции крепятся в своей верхней части. Сам же прогон в концевых частях чаще всего фиксируется к торцевым стенам строения. Фактически, посредством конькового прогона стропильные ноги соединяются в верхней части в единую конструкцию. Поэтому прочность его имеет особенно большое значение, а монтаж должен производиться на основании точных расчётов, с соблюдением всех технологических правил.

Если в соответствии с проектом в поперечных стенах строения имеются некоторые интервалы, тогда возникает необходимость в использовании дополнительных опор, таких как подкосы, шпренгели и стойки.

При обустройстве стропильной системы кровли следует уделить существенное внимание силе ветровых нагрузок, выпадающих на кровельные фронтоны. Поскольку при прямом воздействии сильных порывов ветра фронтоны принимают на себя довольно значительную нагрузку, это может в определённой степени повлиять на прочность кровельной конструкции. Поэтому уместным будет уменьшить на них давление ветра, установив диагональные связующие элементы. Их функцию могут выполнять доски сечением в 3-4 сантиметра, монтаж которых произведён к основанию стропильных ног.

Особо тщательное внимание требуется при обустройстве стропильных сооружений для сырых деревянных срубов, поскольку в этом случае материалу требуется усадка. Одним из возможных вариантов является выжидание необходимого времени для высыхания древесины, однако в сырое время года на это может потребоваться довольно значительный срок, а отсрочка строительства возможна не всегда. Оптимальным решением в таком случае может послужить установка скользящих опорных конструкций, либо компенсаторов усадки – винтовых домкратов.

Монтаж скользящих опор технологически более прост и может быть осуществлён собственными силами, в то время как установка винтовых домкратов должна осуществляться только специалистами с высокой квалификацией (требует высокой точности производимых расчётов и работ).

Свойства материалов, из которых изготавливаются конструкции

Выше уже было отмечено, что дерево является одним из самых распространённых материалов при обустройстве стропильных систем, что связано с его низкой стоимостью, лёгким весом и простотой в монтаже. Наряду с этим, деревянные стропильные конструкции имеют и свои недостатки: они менее прочны и долговечны по сравнению с металлическими, могут впитывать влагу, а значит изменять некоторые свойства даже после усадки. Для компенсации последнего фактора наилучшим вариантом является использование скользящих креплений и опор.

Стропильные сооружения нередко изготавливаются также из других, более прочных материалов. Наибольшее распространение среди них имеют металлические и железобетонные конструкции. Конечно, они значительно прочнее и надёжнее деревянных, однако вместе с тем во много раз превышают их по весу. По этой причине, монтаж и крепление таких стропил является достаточно трудоёмким процессом. Ещё одним минусом является то, что если конструкция уже готова, очень трудно вносить в неё какие-либо изменения и корректировки.

Железобетонные и металлические стропила оказывают значительную тяжесть на фундамент и несущие конструкции, а потому применение их возможно только для прочных каменных или бетонных строений.

В последнее время на рынке строительства появились также полимерные изделия для обустройства стропильных систем, однако этот вариант пока новый и не испытанный временем. Ввиду отсутствия достаточного опыта по использованию таких стропил, нужно как следует подумать, прежде чем выбирать их для обустройства кровли.

Как видно, при выборе материала для устройства стропильной системы необходимо основательно взвесить все плюсы и минусы тех или иных вариантов. Правильный выбор стропил служит гарантией того, что кровельное покрытие будет иметь надёжную и прочную основу, способную прослужить долгие годы без каких-либо проблем в процессе эксплуатации.

Источник: https://kryshadoma.com/stropilnaya-sistema/elementy-stropilnoy-sistemy-iz-chego-sostoit-konstruktsiya-pravila-ustroystva.html

Стропильная система: все виды и схемы (85 фото). Выбор оптимального варианта крыши для частного дома

Крыша служит надёжной защитой помещений от различных природных явлений. Она является базовым элементом при постройке частного дома. Стропильная система – это несущий каркас крыши, на которую возлагается большая тяжесть и нагрузка: ветер, снег, каркас. Чтобы не было неприятностей при эксплуатации — кровле необходимо быть надёжной и крепкой.

Стропильная система – базовая часть крыши, она влияет на прочность самой кровли, стойкость к изменениям погоды. На конструкцию влияет форма крыши и план частного дома, а также детали, которые будут использоваться.

Стропильная система, которую выполняют сами, чаще всего делают из дерева, но иногда используют и другие кровельные покрытия. Перед началом монтажа стропильной системы своими руками нужно хорошо подготовиться теоретически.

Крыша и кровля

Очень важно различать слова «кровля» и «крыша». Крыша — состоит из стропилы, кровельного покрытия, изоляционных деталей, ограждает дом сверху. Стропила — балка, которая создаёт уклон, несущая система скатной крыши.

Кровля — это верхняя оболочка крыши, которая делается из различных строительных материалов. Именно от крыши зависит надёжность и практичность эксплуатации дома.

Требования к системе

Для эффективного монтирования стропильной системы нужно действовать согласно определённых норм, без которых строение не будет практичным.

Особое внимание стоит обратить на прочность системы, которая должна выдержать полную нагрузку. Для проверки стропильной системы на прочность нужно провести ориентировочный расчёт.

Вторым условием является жёсткость. Система крыши здания не должна сильно прогибаться. Стропильная система не должна иметь большой вес, нагрузка на фундамент и стены должны быть минимальной. В качестве базового материла чаще всего выбирают древесину так, как она сравнительно легче с другими материалами и достаточно прочная.

Так же важной особенностью является выбор материала для кровли, который не должен быть тяжёлым. Сейчас всё реже выбирают черепицу, которую изготавливают из керамики. Под данный материал все элементы строения дома должны быть хорошо усилены.

Деревянную конструкцию делают только из качественного сырья. Для изготовления базовых элементов используют дерево 1 или 2 сорта. Хвойную древесину чаще всего используют для монтажа скатных крыш. Данный вид дерева содержит смолу, поэтому меньше гниёт.

Обязательно использовать антисептические средство перед стартом работ. Это поможет избежать различных неприятностей. Чаще всего закупают древесину в северных областях. Именно такая древесина считается самой лучшей.

Элементы стропильной системы крыши

Конструкция стропильной системы состоит из различных элементов. Основными составляющими крыши есть: скаты, карниз и конёк. Верхним элементом крыши является конек. Свес (карниз)- это нижний элемент, а скат — находится между карнизом и коньком. Так же к стропильной системы относят несущие элементы.

К несущим элементам стропильной системы относят:

Мауэрлат — является основой для крепления стропил, он укладывается по периметру стен. Он укладывается для того, чтобы нагрузка была равномерной. Для изготовления мауэрлата берётся брус 20см*20 см или 15 см*15см (для небольших конструкций).

Наклонные балки, с помощью которых передаётся нагрузка от крыши, ветра и снега на конструкцию мауэрлата – это стропильные ноги. Их чаще всего монтируют от конька до карниза.

Балка, на которую опираются детали крыши- это прогон. На диаметр прогона влияет его пролёт, чаще всего берётся 20*20 см.

Также в состав стропильной системы деревянной крыши входят: подкосы, стойки и затяжки. Их основная функция — уменьшение тяжести на базовые элементы.

Элементом стропильной системы так же является ферма. В состав данной конструкции входят: затяжки, стропилы, стойки, подкосы. Ферма строится в форме треугольника, благодаря чему имеет хорошую устойчивость.

Узлы соединения стропильной системы бывают таких категорий: узел соединения мауэрлата и ног, узел соединения элементов деревянной фермы и ног.

Способ соединения мауэрлата и стропил есть скользящий и жёсткий.

Не всегда можно применять жёсткие углы, потому что от влияния окружающей среды деревянные элементы подвергается деформации и применять жесткую сцепку наслонных систем не всегда является уместным.Для постройки наслонных стропил используют систему скользящих углов.

Наличие чертежа стропильной системы, где указаны все элементы конструкции, эффективно поможет в работе над системой.

Чертёж представлен ниже.

Формы крыш

Кровля на скатных крышах бывает таких форм:

• односкатные;
• двухскатные;
• вальмовые;
• ломаные.

При стропильной системе односкатной крыши изготовляется самая простая конструкция, её уклон составляет 14-26 градусов, тут наслонные стропилы опираются на несущие стены.

Крыша в двускатной стропильной системе должна быть с уклоном ската до 60 градусов.

Крыша при стропильной системе вальмовой кровли так же должна находиться под наклоном до 60 градусов. Данный тип крыши более сложный при монтаже, но стоимость будет гораздо ниже так, как фронтовые стены отсутствуют. Для монтажа вальмовой кровли используют стропильные фермы или наслонные стропила.

При мансардной(ломаной) формы крыши пролёт делают 10м, а нижняя площадь крыши расположена под наклоном 60 градусов, благодаря этому можно увеличить размер мансарды. Пролёт между наружными стенами по рекомендации делают не больше 10 м.

Различия между формами крыш показаны на фото стропильных систем в галерее в конце статьи.

Для конструкции мансардных крыш чаще всего используют соединения деталей. Главные функции, которые выполняют соединения деталей:

• обеспечение передачи нагрузки в нужном направлении
• выдерживают физические нагрузки
• обеспечении гарантии эксплуатации

На данный момент используют для соединения элементов в стропильной конструкции такие строительные материалы: шпильки, металлические накладки, болты, саморезы.

Для крепления деталей, которые изготовлены из сырого дерева чаще всего используют шпильки или болты.

Вентиляционная система крыши

Из тёплого помещения на чердак очень часто проходят потоки водяного пара, который создаёт конденсат на покрытиях кровли. От конденсата страдают деревянные детали и утеплитель.

Вентиляцию делают для устранения влаги в стропильной системе и на чердаке.

Водяной пар, который попадает на чердак должен без препятствий выходит через окна и особенные отверстия, которые делают в коньке крыше.

В домах, где используют плоские крыши и мансарды должно быть пространство с вентиляцией.

Укладка кровельного покрытия крыши

Скатные крыши покрывают жёсткими (асбоцементный лист, полимерная или керамическая черепица, профнастил и т.д.) или мягкими материалами (битумная черепица). Чаще всего жёсткие материалы монтируют на деревянный каркас.

Жесткие листы кровельного покрытия чаще всего укладывают на обрешетку из деревянных брусков

При монтаже каждой стропильной системы собственноручно обязательно нужно крепко монтировать все узлы и соединения. Важно изготовить не только правильный каркас, но и практично выбрать материал для кровли. Крыша-это самая главная защита дома от различного ненастья.

Фото стропильной системы

Сохраните статью себе на страницу:

Присоединяйтесь к обсуждению:

Источник: http://landshaftdizajn.ru/stropilnaya-sistema/

Устройство стропильной системы крыши

Чтобы отстроенный дом прослужил много лет, будучи крепким и надежным, ему нужен не только хороший фундамент. Не менее значимым элементом является стропильная система крыши, которая принимает на себя все превратности непогоды. И она с честью должна выдержать нагрузки в виде порывов ветра, обильных снегопадов и сильных ливней. Поговорим о том, как устроена и как правильно построить эту систему.

Прежде всего, каждая деталь системы, а также места соединений обязаны быть жесткими, не деформируясь ни при усилии сдвига, ни при усилии распора. Основа всей конструкции – треугольник. Именно такую форму имеют рамы (фермы), которые закрепляются параллельно друг другу. Их жесткая фиксация обеспечивает крыше необходимую устойчивость. А вот если фермы получились подвижными, недалеко и до беды. Такая неполноценная крыша и сама может разрушиться, и стены обвалить.

Небольшой вес

Крыша не должна быть тяжелой, поэтому систему стропил, как правило, делают из дерева. Если же вес кровли солидный, то несущую основу делают из металла. Или берут хвойное дерево, не ниже первого сорта, с влажностью ниже 18 процентов. Использование антисептической обработки и применение антипиренов для защиты от огня – два обязательных условия. Тогда узлы крепления стропильной системы кровли будут прочными и крепкими.

Высокое качество материала

Дерево для стропил должно быть следующим:

• Древесина берется 1 — 3 сорта. Трещин и сучков должно быть по минимуму. На метр может быть 3 сучка высотой не более 3 см. Трещины допустимы не по всей глубине, длиной до половины длины доски.
• Несущие элементы делают из деревянных деталей толщиной от 5 см, площадью от 40 см2.
• Хвойные доски могут быть длиной до 6,5 м, а лиственные – до 4,5 м.
• Прогоны, подушки и мауэрлат делают из твердых лиственных пород дерева. Их обрабатывают антисептиком.

Основные части конструкции стропильной системы

Продумывая устройство стропильной системы крыши, необходимо знать, из каких деталей эта самая система состоит.

#1. Мауэрлат – это как бы фундамент всей системы. Он помогает равномерно распределить нагрузку на стены.

#2. Стропильная нога определяет угол наклона ската, а также общий вид кровли, жестко фиксируя отдельные элементы.

#3. Прогон – скрепляет ноги стропил. Коньковый прогон находится вверху, боковые прогоны – сбоку.

#4. Затяжка – не дает стропильным ногам разъезжаться, соединяя их внизу.

#5. Стойки и подкосы – дают ногам стропил дополнительную устойчивость. Они упираются в лежень (который лежит внизу параллельно коньку).

#6. Обрешетка — набивается перпендикулярно стропильным ногам и представляет собой обрезные бруски или доски. Она призвана передавать всю нагрузку от кровельного материала на стропильные ноги.

#7. Конек крыши — это место соединения двух скатов крыши. Вдоль конька набивается сплошная обрешетка для усиления данной части крыши.

#8. Кобылки — применяют для создания свеса в случае если длинна стропильных ног не достаточна.

#9. Свес крыши — это элемент предназначенный для защиты от попадания на стены избыточного количества осадков.

Теперь рассмотрим такой сложный узел как стропильная ферма. Она имеет плоскую форму, а входят в нее, кроме стропил, растяжки, стойки и раскосы. Их располагают так, что нагрузки на стены внутри дома не происходит. Лишь внешние его стены являются опорами, причем нагрузка идет вертикально. Расстояние между фермами определяется расчетами. Если пролет большой, то ферма состоит из нескольких деталей. У чердака нижний пояс фермы служит в качестве потолка.

Выше приведены примеры деревянных стропильных ферм, кроме этого в некоторых случаях применяют фермы сделанные из бетона и металла.

Односкатная крыша

Самое простое устройство стропильной системы имеет крыша с одним скатом, который наклонен под углом от 14 до 26 °. Если дом маленький, а пролет его не превышает 5 м, то нужна система стропил наслонного типа. Опирается она на внешние стены, а также на стену внутри здания (если она есть). Когда пролет более 5 м, нужно использовать стропильные фермы.

Устройство стропил односкатной крыши.

Двускатная крыша

Крыша с двумя скатами также несложная, под ней располагается мансарда или чердак. Уклон ее от 14 до 60 °. Если внешние стены отстоят друг от друга менее чем на 6 метров, делают висячую стропильную систему. Наслонные стропила нужно использовать тогда, когда пролет велик и есть внутренние опоры.

Устройство висячих и наслонных стропиль двускатной крыши.

Четырехскатная крыша

Крыша с четырьмя скатами называется вальмовой или полувальмовой. Ее уклон бывает от 20 до 60 °, а пролет может составлять – до 12 м. При этом должны иметься внутренние опоры. Фронтонные стены в данном случае отсутствуют, что экономит материалы. Однако монтаж подобной крыши сложнее, чем двухскатной. Для такой конструкции крыш стропильные системы делаются либо наслонного типа, либо с применением стропильных ферм.

Особенности конструкции четырехскатной крыши.

Ломанная крыша

Крыша ломаная, или мансардная, внизу может иметь уклон до 60 °. А вот вверху она обычно более пологая. За счет этого площадь мансарды увеличивается. Такая крыша хороша для домов, где ширина не достигает 10 м. Как и в предыдущих случаях, можно применять наслонную систему стропил. Однако фермы использовать предпочтительнее.

Устройство ломанной крыши.

Типы стропильных систем — чем они отличаются между собой

Выбирается тот или иной тип стропильной системы не спонтанно, а в зависимости от конструкции строящегося дома и его размеров. Далее о каждом виде стропильных систем.

Система с висячими стропилами

Они хороши для крыш с двумя скатами, где пролет не более 6 метров, а стен внутри не имеется. Внизу опорой стропил служит мауэрлат, а вверху – они опираются друг на друга. Еще имеется затяжка, уменьшающая распор стропил на стены дома. Балочные затяжки размещены в самом низу стропильных ног – они одновременно служат в качестве балок перекрытия.

Кстати перекрытие верхнего этажа, выполненное из железобетона, тоже может играть роль затяжки. Если затяжку делают повыше, она уже называется ригелем. Если пролет между наружными стенами более 6 м необходимо применение опорных стоек и раскосов для поддержания стропильных ног. При этом длинна нижней части стропил т. е.

части после подпорки, должна быть не более 4,5 м.

Перечислим несколько важных фактов об их конструкции:

• Опирать свес крыши на низ стропильных ног, выведенных за пределы стены, не стоит. Гораздо лучше для опоры таких стропильных систем крыши подойдет кобылка (при этом ширину свеса делают до метра). И тогда нога будет всей плоскостью опираться на мауэрлат. Сечение кобылок обычно меньше сечения стропильных ног.
• На скате нужно прибить ветровую доску, от конька к мауэрлату. Наклон делают от чердака. Это необходимо, чтобы крыша стала жесткой, не шаталась и не разрушалась ветром.
• Если влажность деревянного стропильного материала более 18 %, готовьтесь к тому, что система стропил после высыхания дерева может стать шаткой. Поэтому соединяйте такое дерево не гвоздями, а болтами – их подтянуть можно в случае чего. А еще лучше использовать винты или ершенные гвозди.

Наслонные стропильные системы

Они подходят для крыш, где пролет составляет от 10 до 16 м. Уклон может быть любым, а внутри здания должны быть несущие стены или колонны. Вверху стропила опираются на коньковый прогон внизу — мауэрлат. Коньковый прогон поддерживается либо внутренней стеной (лежнем), либо стойками. Так как нагрузки имеются лишь вертикальные, то в затяжке потребности нет.

Когда пролет большой (до 16 м), можно заменить прогон конька двумя боковыми, которые будут опираться на стойки. Чтобы стропильные ноги не гнулись, нужны подкосы и ригели. Если изготавливают мансарду, опорой наслонных строил можно сделать стену, высота которой от 1 до 1,5 м. Ну, или применить ломаную мансардную крышу (с ломаными скатами).

На что необходимо обращать особое внимание:

• Каждый из элементов данной системы не должен иметь толщину менее 5 см.
• Гладкая прогаблеванная поверхность всех узлов стропильной системы – необходимое условие. Так они не прогниют и не так сильно будут подвержены грибку.
• Добавление дополнительных узлов «от фонаря» в рассчитанную систему стропил запрещено. Иначе нагрузки могут возникнуть совсем не там, где нужно.
• Мауэрлат (его подошва) обязан лечь строго горизонтально относительно стен. Требует горизонтальности и поверхность стыковки мауэрлата со стропильной ногой. Иначе может и опрокинуться опора.
• Стойки и подкосы располагают максимально симметрично.
• Чтобы стропила не мокли и не подгнили, делают хорошую вентиляцию. Для этого в крыше мансарды предусматривают щели, в крыше чердака – продухи.
• Там, где стропильные узлы стыкуются с каменной кладкой, нужна гидроизоляция. А то конденсат испортит дерево.
• Не имеющая опоры или подкоса, нога стропил, делается длинной не более 4,5 м.

Соединительные элементы

Чтобы крыша получилась надежной, узлы стропильной системы должны правильно соединяться. Нужно при этом учесть направление и силу нагрузок (как статических, так и динамических). А еще важно предусмотреть возможное растрескивание дерева от усушки, сделав так, чтобы узлы системы стропил при этом не перестали исправно работать.

Ранее все детали стропильной системы скрепляли между собой врубками. Это надежно, но не слишком экономно. Ведь для этого нужно, чтобы деревянные конструкции имели большие сечения, которые позволяли бы делать врубки безопасно ослабляя деревянные элементы.

Поэтому в нынешнее время узлы стропил скрепляют не врубками, а нагелями и болтами.

Способы крепления стропильных ног.

Популярно применение перфорированных стальных накладок, имеющих покрытие от коррозии. Закрепляют накладки гвоздями или пластинами с зубцами, утопленными в дерево. Такой крепеж для стропильной системы удобен тем, что:

• Накладки уменьшают расход дерева на одну пятую, так как требуются элементы меньшего сечения, чем при врубке;
• они могут монтироваться мастером с не очень большим опытом;
• они закрепляются весьма быстро.

Перфорированные пластины использующиеся для крепления стропил.

На последок можете посмотреть полезное видео в котором рассказывается о всех самых важных моментах конструирования стропильной системы крыши.

Материал подготовлен авторами проекта SRBU.RU

: Стропильная система крыши, что нужно знать для правильного конструирования

Источник: https://srbu.ru/krysha/152-stropilnaya-sistema-kryshi-ustrojstvo.html

Что входит в стропильную систему крыши — Кровля и крыша

Монтаж двухскатной крыши активно практикуется в частном строительстве, так как это наиболее простой и доступный способ возведения надежной кровли дома. В данной статье описаны главные этапы монтажа, которые можно выполнить самостоятельно, при определенном навыке кровельных работ.

Функциональные особенности двухскатной крыши

Конструкция крыши двухскатного типа состоит из несущих элементов (мауэрлат, стропильная система) и ограждающих (кровля). Двухскатная крыша (щипцовая) имеет две кровельные поверхности, расположенные под определенным наклоном к наружным стенам здания, что обеспечивает естественный сток влаги от талого снега и дождевых вод. Согласно СНиП, угол наклона такой кровли должен составлять более 5°.

На выбор угла уклона скатов крыши влияет:

• тип материала финишного покрытия;
• архитектурные особенности строения;
• климатические условия района строительства.

Строительство двухскатной крыши с большим углом наклона обычно практикуется при условии использования относительно легких кровельных материалов и в регионах без большой ветровой нагрузки, так как скатная крыша здания представляет собой парус. Кроме того, крутая скатная крыша – практичный вариант для местности с большим количеством осадков – с нее быстро и успешно отводится дождевая влага, а накопившийся снег съезжает вниз под собственным весом.

https://www.youtube.com/watch?v=2fSdhbpgj7Y

Пологие кровли испытывают минимальную ветровую нагрузку, но при этом очень чувствительны к снеговой. Чтобы избежать разрушения конструкции под нагрузкой от снежных масс, в зимний период крышу следует регулярно очищать.

В частном строительстве чаще всего возводятся двухскатные крыши с углом наклона от 35 до 60°. Это оптимальный вариант с точки зрения соотношения устойчивости крыши к атмосферным нагрузкам и разумных затрат на материалы для монтажа стропильной системы, а также обустройства кровельного пирога.

Монтаж двухскатной крыши начинается с установки мауэрлата или балок перекрытий, в зависимости от выбранного типа стропильной системы. Мауэрлат выступает в качестве фундамента для кровельной конструкции. Именно он позволяет равномерно распределять нагрузку (вес самой стропильной системы, снеговая и ветровая нагрузка, вес людей, обслуживающих кровлю), передавая ее на строительные конструкции сооружения.

Мауэрлат представляет собой брус из хвойных пород древесины сечением 150×150 мм (чаще всего). При возведении двухскатной крыши он монтируется на две параллельные стены. Если проектом предусмотрен монтаж наслонных стропил с коньковым прогоном на опорах, то брус мауэрлата также следует уложить на среднюю несущую стену.

При строительстве деревянных домов мауэрлат не монтируется – это элемент для укладки на строительные конструкции из кирпича, пенобетонных блоков и другого материала. На небольших постройках мауэрлат можно крепить к стенам при помощи кованой проволоки, вмурованной в кладку. При возведении дома практикуется обустройство монолитной балки с установленным крепежом.

Для выполнения балки в верхней части стен монтируется деревянная опалубка, крепятся металлические прутья арматуры (минимум 2 пары параллельных линий, одна над другой). При помощи проволоки к арматуре прикрепляются шпильки или анкера. Важно установить их с шагом не более 1 метра, строго вертикально. Подготовленная опалубка заливается бетоном.

Длина шпильки диаметром около 14 мм определяется исходя из толщины монолитной балки, толщины бруса мауэрлата плюс одного или двух слоев гидроизоляции из рубероида. При этом при укладке мауэрлата шпильки должны быть выше его поверхности минимум на 3 см, чтобы была возможность закрепить брус при помощи гаек с широкими шайбами.

При подготовке к устройству монолитной балки следует заранее определить место установки крепежа для мауэрлата. Брус может укладываться строго по оси балки либо со сдвигом к внутренней или внешней стороне стены. Чтобы закрепить мауэрлат, следует выполнить отверстия под шпильки.

Мауэрлат монтируется не менее чем в 5 см от наружного края стены.

Если кровельный каркас планируется выполнить из металлических элементов, в качестве мауэрлата может выступать швеллерный или двутавровый металлопрофиль.

Стропильная система с висячими стропилами может устанавливаться без мауэрлата. В этом случае нижние части стропильных ног крепятся к балке перекрытия, которая укладывается поперек стен. Балка выступает в качестве затяжки и обеспечивает жесткость стропильной фермы. Строительство двухскатной крыши по такому принципу обычно используется при возведении строений с небольшим пролетом, чаще всего из бруса или бревна. Опорные балки не рекомендуется монтировать на стены, выложенные из штучных материалов, так как точечная нагрузка может разрушить строительные конструкции.

Стропильная система двухскатной крыши

В состав стропильной системы входят сами стропила (стропильные ноги), а также ряд других элементов, установка которых необходима для обеспечения жесткости конструкции:

• ригели;
• прогоны (в том числе коньковый);
• стойки;
• лежни;
• распорки;
• подкосы и т.д.

Стропильные системы могут монтироваться из дерева или металла, либо сочетания обоих видов материалов.

Проектирование стропильной системы – важный этап подготовки к строительству. Ошибки в проекте могут привести к тому, что крыша со временем разрушится под воздействием эксплуатационных нагрузок. С другой стороны, запроектировав чрезмерный запас прочности каркаса кровли, придется затратить лишние средства на ее возведение.

В основе конструкции стропильной системы двухскатной крыши лежит самая устойчивая и жесткая геометрическая фигура – треугольник. При монтаже стропильных систем простой конструкции стропила выполняются из бруса сечением от 40×150 мм до 100×250 мм. Выбор конкретного значения зависит от следующих факторов:

• шаг установки;
• длина стропильной ноги;
• расчетная величина нагрузки.

В свою очередь, на шаг установки стропильных ног влияет тип кровельного пирога – если предполагается монтаж теплой крыши, то данный параметр выбирается с учетом ширины рулонного или листового утеплителя.

Виды стропильных конструкций

Рассматривая, как построить двухскатную крышу, необходимо обратить внимание на специфику возведения стропильных систем различной конструкции – с висячими и наслонными стропилами. Стропильные ноги являются основным элементом каркаса двухскатной крыши. Они выполняют функцию опоры для кровельного пирога. Висячие стропила не имеют промежуточных опор, и опираются только на стены здания. Наслонные стропила имеют дополнительные точки опоры.

Ферма, собранная из двух стропильных ног и нижней затяжки либо верхнего ригеля, представляет собой конструкцию, которая работает на сжатие и изгиб. Распирающий эффект от смонтированных под углом стропильных ног компенсируется горизонтальной перемычкой. Чем выше монтируется затяжка, тем прочнее и жестче одна должна быть закреплена. Такая конструкция позволяет перекрывать даже широкие пролеты.

Верхняя часть висячих стропил может крепиться различными способами. Жесткое крепление верхних концов стропильных ног усиливается при помощи накладных элементов из дерева или металла. При креплении стропильных ног к мауэрлату на нижней части стропила делается вырез (седло), после чего элемент жестко закрепляется гвоздями и проволочной скруткой. Если стропильные ноги устанавливаются на балку перекрытия, в балке вырезается упор, чтобы предотвратить смещение, а в стропильной ноге – одинарный или двойной зуб. Монтаж выполняется с использованием различных металлических крепежных элементов.

В брусе мауэрлата вырез не выполняется, чтобы не ослабить несущие способности опоры кровли.

Каркас крыши с наслонными стропилами устанавливается при наличии в здании средней несущей стены или столбчатых опор. Пролет между опорами должен составлять не более 6,5-7 метров. Ширину перекрытия можно увеличить посредством монтажа дополнительных опор: до 11,5-12 метров с одной дополнительной опорой и до 15-15,5 метров – с двумя. Чтобы повысить жесткость стропильной системы и расширить проем между опорами, следует установить стойку с подкосами под коньковый прогон. Нагрузка на кровлю передается средней частью стропил на внутренние опоры, а нижними концами – на внешние стены.

Монтаж стропильной системы с наслонными стропилами несколько проще, чем сборка и установка стропильных ферм. После монтажа конькового прогона на фронтоны здания или специальные стойки, стропила крепятся к нему верхней частью.

В некоторых случаях целесообразно использовать и наслонные, и висячие стропила при монтаже каркаса крыши.

Строительство стропильной системы должно вестись с использованием качественного материала, чтобы обеспечить долговечность крыши. Пиломатериал должен иметь строгую геометрическую форму, не допускаются дефекты древесины. Чтобы деревянные элементы после установки не коробились, материал должен быть хорошо высушен. Перед монтажом требуется обработать заготовленные детали огнебиозащитным средством.

Устройство кровельного пирога

Вопрос о том, как правильно построить двухскатную крышу, в частности, связан с грамотным выполнением кровельного пирога. От этого зависит функциональность конструкции, ее способность обеспечить надежную защиту здания от внешних воздействий.

При монтаже кровли важно соблюдать запроектированный шаг обрешетки, предварительно установив контробрешетку для создания вентиляционного зазора кровельного пирога. Чтобы обеспечить необходимую циркуляцию воздуха в подкровельном пространстве, устанавливается вентиляционный короб в коньковой части, предусматриваются вентиляционные отверстия в подшивке карнизных свесов.

Особое внимание уделяется надежной гидроизоляции кровли, в противном случае влага, сконденсированная на деревянных элементах, может вызвать гниение конструкций. Если чердак двухскатной крыши предполагается использовать в качестве жилого пространства, требуется предусмотреть надежное утепление и пароизоляцию кровли.

Чтобы обеспечить прочность и долговечность двухскатной крыши, следует внимательно подойти к разработке проекта, выбору материалов и соблюдению технологии работ.

Монтаж двухскатной крыши, как построить правильно, строительство
Учимся делать монтаж двухскатной крыши своими руками. В статье узнаете, как правильно построить двухскатную крышу и с чего начинается ее строительство.

Источник: vseokrovle.com

[content-egg module=GdeSlon template=compare]

Кровельная конструкция считается самым сложным узлом жилого здания в плане проектирования и монтажа. На крышу обрушиваются ветер, осадки и холод, следовательно, она должна быть герметичной и долговечной для создания комфортных условий проживания. Основной частью крыши является стропильная система, с помощью которой создается форма конструкции, задается оптимальный угол наклона и крепится гидроизоляционный материал. Количество элементов стропильной системы, а также их расположение определяется конфигурацией кровли.

Назначение стропильной системы

Стропильная система представляет собой определенное количество опорных элементов, которые создают геометрию крыши и каркаса, придающего жесткость кровельной конструкции и нужный уклон. Основные параметры составляющих частей стропильной системы и их расположение определяются с учетом постоянных и временных нагрузок.

В целом стропильной системе отводятся следующие задачи:

• Создание формы и угла наклона. Расположение стропильных ног определяет форму крыши, следовательно, количество щипцов и скатов. Кроме того с помощью этих элементов формируют угол наклона скатов для быстрого схода снега, талой и дождевой воды.
• Равномерное распределение нагрузки крыши на несущие стены дома. Стропила системы взаимосвязаны между собой и распределены в конструкции так, что вес кровельного покрытия и снежной массы равномерно передается на коробку здания, при этом не происходит перекос или деформация строения.
• Создание условий для нормальной вентиляции и защита от влаги. Каркас крыши собирается таким образом, чтобы в подкровельном пространстве свободно циркулировал воздух, а сам материал был надежно защищен от скопления конденсата.

Кроме того система стропил служит основой, на которую крепится гидроизоляционный материал и обрешетка под финишное покрытие.

При правильном составлении схемы стропильной системы крыша будет надежной и прочной и прослужит долгое время. По мнению специалистов качественно возведенный каркас имеет большее значение, следовательно, экономить на этом этапе не нужно. Поэтому лучше всего, составление проекта крыши и ее монтаж доверить профессиональным мастерам.

Особенности выбора

Стропильная система здания состоит из определенного набора дополнительных элементов и имеет свой уровень сложности монтажа. Количество вспомогательных деталей определяется с учетом нагрузок от кровельного материала и некоторых факторов внешней среды.

Выбирая тип стропильной системы, следует обратить внимание на следующие факторы:

• Особенности климата местности, где предполагается строительство. Защитить кровлю от разрушения в период снегопадов или обильных осадков можно лишь в том случае, если правильно рассчитать среднегодовое количество выпадающих осадков. Оптимальным вариантом крыши в снежных регионах является крутой скат.
• Нагрузка от ветра. Оптимальный вариант конструкции выбирается на основании розы ветров в месте строительства и средней скорости воздушных порывов. В ветреных регионах скаты делают более пологими.
• Использование чердачного пространства. Создание жилого помещения под кровлей имеет большое значение при выборе формы стропильной системы.
• Используемое финишное покрытие. Чтобы кровельное покрытие максимально выполняло свои функции, нужно правильно выбрать угол наклона ската с учетом формы и способа крепления материала.
• Финансовые возможности. Монтаж кровельной конструкции требует больших финансовых вложений, следовательно, выбирать тип крыши нужно в соответствии с бюджетом строительства.

Источник: https://krovlyaikrysha.ru/chto-vhodit-v-stropilnuyu-sistemu-kryishi.html
