Секреты монтажа металлической стропильной системы

Прочные стропила — основа надежной крыши. В жилых домах практически всегда стропильную систему, как и прочие элементы кровельного «скелета», выполняют из древесины. Но бывают случаи, когда проще и удобнее использовать металлические стропила.

Металлические стропила позволяют создать надежную кровельную конструкцию

Применение металлических стропил ↑

Металл — материал достаточно дорогой и тяжелый, но при этом ему можно придать любую форму, а его прочность хорошо известна. В некоторых ситуациях при создании кровельной конструкции металл удобнее, чем привычная и дешевая древесина. Чаще всего металлические конструкции для кровли используют, если:

при монтаже стропильной системы необходим длинный брус, более десяти метров;
если необходимо придать кровле дополнительную жесткость.

Стропильные системы из металла чаще всего применяют не в частном жилищном строительстве (хотя случается и такое), а при возведении промышленных объектов: ангаров, складов, цехов и т. п. Известно, что почти двести лет назад при возведении знаменитого Зимнего Дворца использовались металлические балки. Однако, что хорошо для царственных особ, не всегда подходит для частных домов рядовых граждан Российской Федерации. У металлических стропил есть коварный враг — конденсат.

Стропильная система из металла для каркасно-щитового дома

Конденсат водяных паров и другие проблемы ↑

В жилом помещении стропильная система испытывает переменное воздействие горячего и холодного воздуха. Поэтому появление конденсата водяных паров на поверхности металлической стропильной системы практически неизбежно. В результате начинаются коррозионные процессы и металл ржавеет. Без правильной обработки и надлежащего ухода уже через несколько лет понадобится серьезный ремонт кровли, поэтому при монтаже стропильных систем из металла следует строго придерживаться технологического процесса. Все металлические части нужно обработать антикоррозийной грунтовкой и покрасить.

Кроме того, металлическая стропильная система — удовольствие достаточно дорогое. Помимо стоимости собственно конструкции следует учесть расходы на ее доставку к месту строительства, подъем довольно тяжелых элементов к месту монтажа, расходы на обработку металла защитными составами, покраску и т. п. Наконец, необходимо просчитать, выдержит ли основание дома нагрузку в виде металлических стропил.

Тяжелый вес металлических ферм, из которых делают стропила, может сыграть злую шутку с владельцами строения в случае пожара. Уже через четверть часа после возгорания в здании тяжелые кровельные балки могут обрушиться, после чего понадобятся масштабные восстановительные работы.

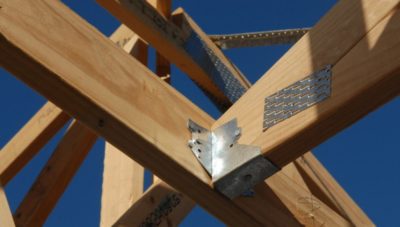

Крепление металлических стропил между собой

Монтаж стропильной системы из металла ↑

Если возникает необходимость применения металлических стропил, то обычно все остальные элементы кровельной конструкции выполняют из металла:

мауэрлат;
прогоны;
коньковые опоры и т. п.

В качестве мауэрлата обычно используется мощный швеллер, который укладывают на стены. К швеллеру уголками приваривают металлические стропильные ноги. Длина металлических стропил может составлять от семи до тридцати метров, поэтому их обычно используют для длинных строений. Такую кровельную систему можно изготовить самостоятельно или приобрести уже готовую. Кроме того, выполняются стропильные системы из металла по индивидуальному проекту для конкретного дома.

Совет:
При самостоятельном изготовлении металлической кровельной конструкции следует особое внимание уделить качеству сварочных работ. Все швы необходимо старательно зачистить, поскольку даже небольшое количество шлака приведет к быстрому началу коррозионных процессов.

Стропильная система сложной конфигурации из металла

В верхней части стропильного «треугольника» следует обязательно предусмотреть крепление ригелем, чтобы предотвратить распирающее воздействие на стены дома. Значительные снеговые нагрузки без такого дополнительного крепления могут даже обрушить стены дома. Обязательны также специальные подпорки, которые укрепят кровельную конструкцию и позволят перенести часть нагрузки с наружных стен дома на внутренние несущие стены.

При монтаже металлических стропил на каменном строении рекомендуется залить железобетонный антисейсмический пояс поверх бетонной кладки. В тело пояса монолитно устанавливаются анкеры для крепления стропильных ног. Сверху на анкеры приваривают анкерные площадки. В качестве крепления используют гайки, которые позволят при необходимости демонтировать систему. Однако допускается и крепление с помощью сварки.

Альтернативой железобетонному антисейсмическому поясу может стать монтаж анкерных креплений прямо в кладке. В просверленные отверстия заливается цементно-песчаный раствор, затем в них фиксируют анкерные крепления.

Союз дерева и металла ↑

Использовать металлические стропильные системы для деревянных строений обычно не рекомендуется, но иногда такая необходимость все же возникает. В этом случае просверливают отверстия на всю ширину мауэрлата и еще на один или два венца сруба. В отверстия вставляют анкерные крепления, затем к ним приваривают анкерные площадки.

В местах соединения металла с деревом требуется надежная гидроизоляция

В местах соединения металла с деревом следует тщательно обработать природный материал гидроизоляционными материалами. Можно использовать рубероид в несколько слоев. Это делается для того, чтобы конденсат с металла не повредил древесину.

Совет:
Если предполагается проведение сварочных работ, помимо гидроизоляции следует укрыть деревянные поверхности листом асбеста.

Другой вариант монтажа металлических стропил на деревянный сруб предполагает монтаж швеллера поверх сруба с помощью анкерных креплений. Швеллер следует уложить полками вниз и соединить в общую систему. Предварительно в швеллере просверливают отверстия для болтов крепления стропильных ног. Чтобы анкерные болты не прокручивались, их прихватывают сваркой в процессе монтажа.

Теплоизоляция металлической стропильной системы ↑

Конденсат представляет опасность не только для стропильной системы, но и для утеплителя. При намокании большинство теплоизоляционных материалов теряют свои полезные свойства, поэтому утеплитель кладут не между стропилами, а под металлическими элементами или же над ними.

Правильный монтаж теплоизоляции поможет избежать образования мостиков холода.

Если утеплитель размещают под стропилами, следует все элементы кровельного пирога размещать выше утеплителя, чтобы избежать образования мостиков холода.

Качественно провести работы с металлом может только специалист. При создании металлической кровельной конструкции следует обратиться к профессиональным кровельщикам, имеющим соответствующий опыт.

Источник: http://goodkrovlya.com/montazh/stropila/montazh-metallicheskoj-stropilnoj-sistemy.html

Разновидности металлических стропильных конструкций

Система стропил составляет основу для скатной крыши. Чаще всего для них используется дерево. Металлические стропила применяются в тех случаях, когда требуется придать несущей конструкции повышенную прочность. Рассмотрим подробно достоинства, недостатки, правила выбора материала и особенности монтажа конструкции, а также необходимые условия предпочтения именно металла для каркаса.

Металлические стропила

Роль стропил в постройке

Стропильный каркас представляет собой основу формирования ската крыши. Для того чтобы эта система выдерживала нагрузки, должны быть проведены соответствующие расчеты.

Каркас кровли выполняет следующие функции:

придание крыше требуемого уклона для лучшего стока дождевой воды;
формирование формы ската;
создание основы для монтажа кровли;
распределение нагрузки, которое зависит от расстояний между стропилами и их сечения.

Несущая конструкция каркаса должна выдерживать общий вес:

снега;
гидро и теплоизоляционных материалов;
непосредственно кровли;
рабочих, проводящих монтаж.

Кроме этого, следует учитывать нагрузки, которые могут возникать периодически. Например, сильный ураганный ветер, сейсмическая нестабильность.

От точности инженерных расчетов зависит внешний вид, функциональность и надежность стропильной конструкции

Какие бывают стропила

Существует несколько видов стропильных систем, включающих каркас и обрешетку. Чаще всего для этих целей применяется древесина, но при большой нагрузке и значительных площадях наклонных поверхностей этот материал не подходит.

Справиться с ситуацией, если применяется только дерево, можно большим количеством стропильных ног и увеличением площади сечения. При этом оказывается дополнительная нагрузка на несущие стены и фундамент. Снять нагрузку с основания строения и стен могут надежные сооружения из металла или комбинации металла с деревом.

Металлические конструкции

В качестве материала изготовления выбирается профиль из оцинкованной стали. Обрешетка и стропила из данного материала влагоустойчивы, прочны и достаточно легки.

После проведенной обработки такие элементы будут служить десятилетиями

Допустимый шаг может составлять до 200 см. Применяется этот вариант для скатов от 7 м. Кровля по металлическим балкам крепится при помощи специальных дополнительных деталей, сварки. Применение гнутого профиля позволяет минимизировать расход материала.

Это важно! Цинковое покрытие обязательно должно быть качественное.

Деревянные стропила

Древесина подходит для скатов до 7-10 м.

Крепеж может выполняться при помощи металлических элементов, саморезов и гвоздей.

Допустимый шаг – порядка 0,8 м.

Комбинированные системы

Сочетание деревянных и металлических элементов позволяет построить стропильную систему, которая дешевле металлической. И имеет шаг стропил шире, чем у деревянной системы.

Комбинированная система На нашем сайте Вы можете ознакомиться с самыми популярными в Подмосковье участками для строительства загородного дома. В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

Комбинированная система монтируется с соблюдением определенных условий: специальной обработки используемых деревянных элементов и применения гидроизоляции. Это необходимо для увеличения эксплуатационных качеств древесины при ее близости к металлу.

Достоинства металлического каркаса

Металлоконструкции для кровли имеют следующие плюсы:

Большой срок службы. При правильном подборе материала и качественном монтаже конструкция прослужит более века.
Пожаробезопасность. Изготовление производится с применением негорючих материалов.
При локальных возгораниях подобная система дольше сохраняет форму и удерживает крышу, чем дерево.
Минимум отходов при монтаже.
Простое обслуживание. Специальное покрытие стали выполняет защитную функцию, что предотвращает разрушение материала, и приводит к отсутствию необходимости ежегодной обработки.
Отсутствует серьезная нагрузка на несущие стены и основание здания.
Экологичность сооружения, отсутствие необходимости обработки химическими реагентами.

Металлический каркас прост в обслуживании

Недостатки применения металлоконструкций

Несмотря на большое число достоинств, каркас крыши из металла используется реже, чем деревянный. Минусы металлических стропил:

Сложность монтажа, при котором зачастую требуется задействовать специальную технику для поднятия тяжелых элементов.
Необходимы слесарные навыки для выполнения работ.
Высокая цена, в сравнении с деревом.
Неудобство транспортировки.
Большая теплопроводность.
При высоких температурах металл деформируется. Это может представлять опасность обрушения во время пожара.
Возможно промерзание при низких температурах.

Металлический каркас деформируется при высоких температурах

Существует большое количество стропильных конструкций (ферм), которые отличаются друг от друга по качественным характеристикам:

используемой схеме выполнения;
форме пролетов и поясов;
габаритам.

Стропила подразделяются на следующие группы:

арочные (отличаются высокой эстетикой, с ними возможно создание сложных форм, что влияет на увеличении расходности материала);
винтовые;
балочные (имеют небольшой вес и требуют минимального расхода материала);
рамные.

Основные элементы конструкции

Существует определенный перечень конструкционных элементов стропильных систем. К нему относятся пояса, которые и образуют контур, а также решетка, собираемая из роскосов.

Металлические стропила для крыши изготовляются из таких элементов:

тавры;
трубы прямоугольного сечения;
трубы круглого сечения;
уголки.

Металлическая конструкция На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги проектирования и ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Все элементы должны хорошо примыкать друг к другу. Решетка крепится к поясам при помощи специальных элементов. Для опоры несущих сооружений служат подстропильные элементы. Их применяют в тех случаях, когда балки имеют неравномерный шаг.

К сведению! Правильный подбор конструкционных элементов и особенности монтажа должны учитывать временные и постоянные нагрузки.

По форме поясов фермы бывают:

Треугольные. Они оптимальны для большого угла наклона. Требуют значительного расхода материалов.
Полигональные. Ориентированы на мощные строения и большие пролеты. Для небольших построек подобный вариант будет излишне усложненным и нерентабельным.
Односкатные (трапециевидные). Имеют высокие показатели прочности с узлами рам высокой жесткости.
Параллельно расположенные. Этот вариант подходит для мягкой кровли в качестве универсального варианта, включающего повторяющиеся узлы.

Металлическая конструкция

Решетки

Системы решеток подразделяются на 3 вида:

Раскосные, требующие значительного расхода материала.
Треугольные, применяемые чаще всего при монтаже параллельных или поясов-трапеций.
Прочие специальные, например, крестовые.

Обоснованность выбора металла

Стропила из металла – это основательная конструкция, которая обладает повышенной прочностью к нагрузкам. Металл применяется в тех случаях, когда каркасу нужна высокая жесткость, используется брус от 7 или 10 метров, уклон ската от 1º.

Металлические стропила требуют наличия навыков и подходящих инструментов для монтажа. Крепление стропил должно быть особенно тщательным, с привариванием уголков.

Конструкция металлической кровли будет оправдана экономически только в том случае, когда проведены расчеты нагрузки, и она составляет не менее 450 кг. И скат имеет длину более 10 метров.

Материалом изготовления служит оцинкованный металл. Чаще всего это парный профиль. Для крепежа применяется:

сварка с применением балок;
болты;
саморезы.

Материалом изготовления служит оцинкованный металл

При расчете металлоконструкции учитываются сечения элементов, просчитывается количество сварочных швов и количество дополнительных расходных материалов.

Профильные трубы – наиболее частый выбор для организации стропил частного дома. В сравнении с другими системами, эта выигрывает за счет более простого монтажа и меньшего веса. Размер сечения подбирается в зависимости от конкретной системы стропил, размера крыши, угла наклона ската, расчетной нагрузки и других параметров.

В видео можно увидеть стропильную систему с применением металлического каркаса:

Это может быть интересно! В статье по следующей ссылке читайте о декоративных садовых фигурах: из чего изготавливаются, в каких стилях ландшафтного дизайна применяются.

Заключение

Если от каркаса крыши требуется повышенная прочность, то металл – именно тот материал, который способен выполнить это требование. Но надо помнить, что монтажные работы требуют определенных навыков и квалификации. При изготовлении каркасов из металла лучшим выходом будет доверить эту работу специалистам.

Прочитать позже

Отправим материал на почту

Автор статьи

Кровельщик, специализация — мягкая кровля, опыт более 10 лет

Николай Терентьев

Источник: https://m-strana.ru/articles/metallicheskie-stropila/

Как правильно сделать каркас крыши. Каркас крыши своими руками. Инструкция по строительству и установке каркаса крыши

При строительстве любого сооружения к его несущим частям предъявляются особые требования прочности. Основные несущие элементы – фундамент, стены и крыша. В этой статье мы поговорим о том, как правильно сделать каркас крыши, какие способы монтажа сегодня используются и как можно сэкономить на строительных работах.

Виды каркасов

Существует несколько видов каркасов крыш, выбор которых зависит от типа крыши, характера покрытия и назначения здания.

Каркасы крыш бывают:

деревянные – стропильная система, которая используется для создания скатных крыш в жилищном строительстве. Самый распространенный вид;
металлические – каркас крыши из металла используется в основном для промышленного строительства, поскольку монтаж очень затратный и предполагает большие объемы и площади;
железобетонные – плоская кровля, несущая основа которой выполнена из железобетонных плит.

В этой статье мы не будем подробно останавливаться на металлических каркасах крыш, поскольку сделать такую работу своими руками практически невозможно. Этот тип не подходит для жилищного строительства, поэтому мы расскажем обо всех тонкостях возведения деревянных каркасов.

Типы стропильной системы

Прежде чем приступить к строительству каркаса крыши своими руками, необходимо определить, какой тип стропильной системы вы будете использовать. Основное назначение стропил любой скатной крыши – быть опорой. Стропила или стропильные ноги представляют собой деревянные балки с сечением 150х50 мм. Поверх балок укладывается обрешетка и кровельное покрытие.

Различают следующие виды каркасов крыш в зависимости от соединения стропил:

Для частного строительства могут применяться оба этих вида, разница между ними лишь в том, что для опоры стропил в висячей системе используется мауэрлат. Мауэрлат представляет собой продольный брус 100х100 мм. Если же вы используете наслонные стропила, их верхняя часть будет опираться на центральную несущую стену, а не соединяться между собой.

Чтобы выбрать одну из этих типов систем, необходимо учитывать планировочные и конструктивные характеристики здания. Например, если между несущими стенами для опоры стропил расстояние равно 6 и меньше метров, целесообразнее использовать висячий каркас крыши. Для пролетов между опорными стенами с расстоянием больше 6 метров лучше применять наслонную систему с возведением дополнительной «промежуточной» стены в центре здания. Таким образом стропила не будут провисать при больших пролетах. Но это условие касается лишь деревянных каркасов, для металлических пролеты могут оставаться без дополнительной стены.

Особенности монтажа

Чтобы ответить на вопрос «Как построить каркас крыши?», необходимо разобраться с теорией монтажа.

Установка крыши может осуществляться двумя способами:

Готовые фермы – система усиленных стропил при помощи затяжек, стоек и подкосов. Сначала собирается вся не сущая конструкция, состоящая из однотипных элементов, а затем ее устанавливают на крышу коробки здания. Весь процесс занимает минимум времени, но требуется привлечение грузоподъемной техники, а, следовательно, затраты будут довольно большими. Готовые фермы целесообразно ставить для крыш с большими вылетами и без опор.
Сборка каркаса на крыше – более доступный и бюджетный способ, но его реализация требует больше времени. Сборка проходит поэтапно, зато можно вполне справиться своими силами. Как собрать каркас крыши мы опишем более подробно чуть ниже.

В процессе проектирования схемы каркаса крыши должны учитываться следующие немаловажные факторы:

Конструкция должна выдерживать нагрузки различной степени, включая собственный вес крыши и всех элементов, вес снега в зимнее время, давление ветра, опадающая листва и прочее.
Выбирайте кровельное покрытие с максимальной водонепроницаемостью, особенно если проживаете в местности с влажным климатом.
Делайте теплоизоляцию крыши с минимальными потерями тепла. Для этого надо обеспечить полноценную гидроизоляцию и пароизоляцию, а также продумать систему вентиляции кровельного пространства.
Чердачное помещение в обязательном порядке должно вентилироваться. Это позволит предотвратить порчу несущих элементов конструкции, тем самым увеличив срок эксплуатации здания.

Выбор материалов

Если вы хотите знать, как сделать каркас крыши своими руками, для начала нужно обзавестись инструментами и материалами.

Для выполнения работ понадобится следующее:

брус 150х50 мм для стропил;
брус 100х100 мм для мауэрлата (для этой цели лучше покупать хвойную древесину зимней заготовки без каких-либо видимых изъянов);
рейки 40х40 мм для обрешетки;
крепежные шпильки для фиксации мауэрлата;
шпильки 8 мм и 10 мм для стропил;
скобы;
кронштейны;
саморезы по дереву;
молоток;
рубанок;
дрель;
пила;
уровень;
рулетка;
перчатки;
антисептики для древесины;
антипирены.

Обработка деревянных элементов конструкции антисептиками и антипиренами продлевает сроки эксплуатации всего здания, а также снижает горючесть древесины, сводя риск воспламенения к минимуму.

Полезный совет: значительно упрощают и ускоряют монтаж газовые пистолеты. На данном видео каркас крыши делается легко и быстро с применением современной техники. Если строительство одноразовое, есть смысл взять такой пистолет в аренду.

Для выполнения каркаса из металлического профиля понадобятся совершенно другие инструменты, но поскольку вес материалов и сложность исполнения не позволяют проделывать такую работу самому, наиболее приемлемо заняться возведением деревянных каркасов.

Каркас двускатной кровли

Когда вы закупили все необходимые материалы, подготовили инструменты, обработали деревянные элементы защитными составами, можно приступать к монтажу. Строительство каркаса крыши двускатного типа следует начинать с укладки мауэрлата. Этот брус будет распределять и передавать нагрузку от стропил к несущим стенам. Как правило, мауэрлат укладывают на бетонное основание по внутренней стороне несущей стены.

Чтобы древесина не вытянула всю влагу из бетона, а он после этого не рассыпался, под брусья следует постелить несколько слоев рубероида. С наружной стены необходимо сделать кирпичную кладку до уровня мауэрлата, а его, в свою очередь, прикрепить к бетону гайками и шпильками.

Стропильная система

После возведения и укрепления основания можно осуществить строительство каркаса крыши, то есть установить стропила.

Установка стропил состоит из нескольких этапов:

Определение шага стропил. Как правило, шаг стропил составляет от 80 до 90 см, что соответствует размерам обрешеточных брусьев.
Для крепления стропил следует предварительно проделать отверстия в мауэрлате.
Обычно устройство каркаса крыши следует начинать от фронтона сооружения, то есть с торцевых частей. С обоих концов крыши установите торцевые стропила, а затем натяните шнур между их коньками. Он будет помогать ровно выставлять промежуточные элементы.
Все стропильные ноги зафиксируйте на мауэрлате кронштейнами и стальными скобами. Стропила должны выходить за периметр сооружения примерно на 40 см. Если не получается сделать свес самого стропила, можно нарастить его при помощи специального бруска-кобылки с меньшим сечением, прикрепив его к стропилу обычными гвоздями.
Чтобы зафиксировать нижнюю часть стропильных ног, воспользуйтесь обвязкой, опирающейся на мауэрлат. Если стропило недостаточно длинное, нарастите его, наложив другой брус с нахлестом. Нахлест надо делать большой – не меньше 100 см, чтобы крыша не утратила жесткости.
Каркасы крыш домов с 6-тиметровыми пролетами невозможны без устройства затяжек между стропилами. Их устанавливают между опорными стропилами, чтобы вся конструкция визуально была похожа на букву «А».
Когда будут установлены все стропила, необходимо зафиксировать их в ровном вертикальном положении. Для этого Используйте коньковый брус, установив его в верхней части конструкции.
После этого настал черед обустройства обрешетки. Если вы планируете использовать мягкие кровельные материалы, необходимо сделать сплошную обрешетку из влагостойкой фанеры или ОСБ-плит. Если же вы будете застилать кровлю шифером, профнастилом или металлочерепицей, обрешетка должна быть прореженной. Чтобы повысить прочность, возле коньковой части делайте сплошную обрешетку вне зависимости от типа покрытия.

Конструкционные особенности

Как делать каркас крыши более ли менее понятно, но чтобы результаты вашего труда продолжали вас радовать не один год, необходимо учитывать некоторые нюансы при строительстве.

Следующие рекомендации помогут существенно упростить строительство каркаса крыши:

Помните, что шаг установки стропил и выбор сечения – взаимосвязанные величины. Чем меньше будет сечение несущих балок, тем меньше будет шаг. Это пригодится, если размеры лесоматериалов не соответствуют нагрузке.
Стропила могут быть свободными или нагруженными (поддерживать балки перекрытий).
Соединения всех узлов и креплений должны быть максимально надежными. Чтобы обеспечить дополнительную жесткость, используйте усиливающие накладки.
Крепить стропила к мауэрлату можно несколькими способами. Зарубы дают более жесткую фиксацию, а специальные скользящие крепления идеально подходят для рубленых домов.
Чтобы защитить наружные стены, отмостки и фундамент, крыша должна выходить за пределы коробки не меньше чем на 40 см, а торцовые части стропил при этом лучше защитить лобовой (ветровой) доской.
Если вы используете висячие стропила, помните о нагрузке, которую они дают на стены, поэтому скрепляйте стропильные ноги затяжкой. Это может быть как брус, так и балка перекрытия.
Выбирайте шаг обрешетки в соответствии с характером кровельного покрытия. Разные виды покрытий имеют свои диапазоны применения в зависимости от степени наклона ската.

Особенности строительства двускатной кровли, а также советы как сделать каркас крыши в видео материалы ниже:

Как правильно сделать каркас крыши

4.33 / 5 5
1 / 5
2 / 5
3 / 5
4 / 5
5 / 5

Источник: http://recn.ru/kak-pravilno-sdelat-karkas-kryshi

Преимущества и недостатки металлических стропил

Стропильная система выполняет роль основы любой скатной кровли. Ее элементы, как правило, изготавливают из древесины. Этот материал является экологичным, имеет малый вес, что облегчает процесс монтажа.

Возводить стропильную систему дерева можно без привлечения специальной техники. Однако использование деревянных стропил не всегда целесообразно. Если длина кровельного ската превышает десять метров, то лучше использовать металлические стропила.

Применение металлических стропил

Металл представляет собой тяжелый и довольно дорогой материал. Но в то же время он обладает высокой прочностью и ему можно придать практически любую форму.

В некоторых случаях при возведении каркаса крыши намного удобнее использовать металлические элементы вместо традиционных деревянных.

Стропильная система из металла применяется в следующих случаях:

Для изготовления стропильной системы требуется длинный брус (более 10 метров);
Для придания крыше дополнительной жёсткости.

Металлическая стропильная система применяется в основном при строительстве промышленных зданий, таких, как вокзалы, супермаркеты, бассейны, склады и т.д. В частном строительстве металлические стропила для крыши применяются достаточно редко, поскольку эти элементы имеют высокую стоимость. К тому же выполнить их транспортировку и монтаж довольно трудно.

Стропила из металла используются в случаях, когда длина ската кровли превышает 10 метров. В таких случаях уместно использовать выполненные из металла прогоны, опоры конька и мауэрлат. Мауэрлатный брус заменяется на мощный швеллер. Металлические стропила закрепляются к нему посредством приваренных уголков.

Преимущества и недостатки

Технология с применением легкого стального каркаса является передовой технологией использования металлических элементов. Элементы металлических ферм изготавливают из парного облегченного оцинкованного профиля.

Конструкции из металла обладают следующими преимуществами:

Пожаробезопасность. Стропильная система не содержит элементы из горючих материалов. За счет этого исключается вероятность возгорания постройки с крыши.
Не нужно выполнять ежегодную обработку конструкции с помощью антипиренов и антисептиков.
Длительный срок службы. Изготовители дают гарантию на сто лет. Такая конструкция не подвергается воздействию плесени, грибка и гнили. Защита металла от коррозии обеспечивается нанесением цинкового покрытия.
При выполнении работ полностью отсутствуют отходы. Это связано с высокой точностью параметров конструкции из металла. Выполнять монтаж подобной конструкции можно круглый год.
Экологичность. Конструкции состоят из экологически чистых материалов, которые легко поддаются утилизации. Важно отметить, что детали конструкции не нужно обрабатывать химическими реагентами, которые оказывают негативное влияние на организм человека.

Металлические стропила будут хорошим вариантом для многоэтажных зданий. Их также применяют в качестве основы под керамическую черепицу, так как этот материал оказывает существенную нагрузку на стропильную систему.

Однако в других случаях использование стропил из металла нецелесообразно, так как они имеют следующие минусы:

Выполнить транспортировку и монтаж таких стропил достаточно трудно.
Металлические стропила имеют большой вес. Потребуется специальная техника для их подъема и последующей установки.
При высоких температурах стропильные фермы из металла достаточно быстро деформируются. При пожаре они очень быстро провисают, в результате чего происходит обрушение всей крыши.
Высокая стоимость кровельной конструкции из металла.

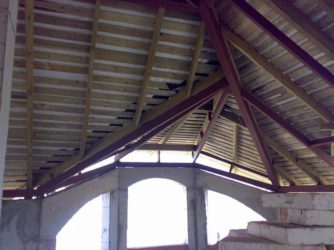

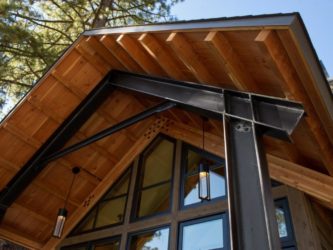

Комбинированные стропильные системы

При возведении крыш достаточно часто применяются комбинированные стропильные системы. В них используются не только деревянные, но и металлические элементы.

У данного способа есть определенные нюансы, которые следует учитывать. Деревянные и металлические элементы не должны контактировать, так как при резком изменении температуры на металлических деталях образуется конденсат, который вызывает гниение частей из дерева.

Этого можно избежать, если предварительно обработать деревянные элементы влагостойкими составами и антисептиками. Также можно изолировать дерево от металла с помощью рубероида.

Виды металлических ферм

Классификация стропильных ферм из металла по поясам:

с параллельным поясом. Этот вариант имеет множество однотипных деталей, одинаковую длину пояса и стержней решетки, малое количество стыков, а также полную унификацию конструкции. Все это делает процесс монтажа металлических ферм достаточно легким. Стропильные фермы этого типа можно применять под мягкое покрытие кровли.

трапецеидальная(односкатная). Ее характеризует устройство узлов повышенной жесткости, а также отсутствие в средней части фермы длинных стержней. Такая конструкция является достаточно экономичной.

ферма полигональной конструкции. Этот вариант является достаточно сложным и обычно применяется при строительстве зданий с большим пролетом и весом. Использование ферм этого типа позволяет сэкономить большое количество стали. Применять подобную конструкцию для небольших построек нецелесообразно, поскольку экономия будет небольшой.

треугольная конструкция фермы.К преимуществам этого типа можно отнести легкость изготовления, а также возможность использования для крыш, имеющих большой угол уклона. Следует отметить, что большинство опорных узлов имеют сложное устройство. Для изготовления длинных стержней в центральной части фермы требуется значительное количество материала.

Что нужно учитывать при расчете металлических конструкций

Для выполнения расчета металлических ферм нужны определенные знания. Обычно расчеты выполняются специальных компьютерных программах. Расчеты должны быть точными, поскольку от этого будет зависеть прочность и надежность конструкции. При этом необходимо брать в расчет следующие факторы:

Постоянные нагрузки на конструкцию (вес кровельного покрытия и стропильной системы);
Дополнительные нагрузки (ветровые, снеговые, вес людей, находящихся на кровле);
Периодически возникающие нагрузки (ураганные, сейсмические).

Теплоизоляция металлических стропильных ферм

Важно отметить, что конденсат опасен не только для стропильного каркаса, но и для теплоизоляционного материала. Большая часть утеплителей утрачивают полезные качества при намокании. По этой причине его следует укладывать над стропильными ногами из металла или под ними.

При укладке теплоизоляционного материала под стропилами все остальные элементы кровельного пирога должны располагаться выше слоя утеплителя. Это делают для того, чтобы не допустить появление мостиков холода.

При возведении металлического каркаса крыши необходимо обратиться к кровельщикам, имеющим подобный опыт.

Выводы

Металлические стропила применяются в основном при строительстве промышленных и общественных зданий.
Конструкции из металла очень прочные. Они способны выдерживать огромные нагрузки.
Достаточно часто применяются стропильные конструкции комбинированного типа. В их состав входят металлические и деревянные элементы.
Основными элементами стропильных ферм из металла являются решетка, нижний и верхний пояс.
Прочность и надежность возводимой конструкции напрямую зависит от точности расчетов. На выбор вида металлических систем влияет величина уклона кровли.

:

Источник: http://info-krovlya.ru/raznoe/metallicheskie-stropila.html

Металлические стропила или деревянные – делаем выбор!

≡ 28 Декабрь 2016 · Рубрика: Дача

Железные стропильные ноги готовы выдавить классические древесные, но имеется несколько факторов, которые этого выполнить им не дадут.

В строительных работах нечасто можно выдумать полную замену какому-то способу или материалу, чтобы она включала все хорошее от предка и дополняла его еще хорошими качествами. Посмотрим, что есть в данных 2-ух системах.

Что такое стропильные ноги, и какие свойства нам актуальны?

При строительстве личного дома или загородного дома поздно или рано приходит период, когда необходимо приступить к возведению крыши. Но, ведь известно, крыша не висит в воздухе, а стелится на несущую стропильную ферму. Эта система может быть наслонной либо висячей.

Наслонные стропильные ноги более экономны, просты и традиционны. Для их монтажа требуется наличие внутренних несущих стен или перегородок. Данная система состоит из наклонных ног, которые одним концом опираются на верх стены, а иным – на специализированный прогон, который поддерживается стойками.

Если же ширина дома очень высока, а промежуточные опоры, в качестве внутренних несущей стены, отсутствуют, или же стенки дома состоят из сырцовых материалов, то используются висячие стропильные ноги. Спецификой такой конструкции считается наличие верхнего пояса (ног), а еще нижнего пояса (затяжки), которые между собой соединяются набором из врубок, поковок и гвоздей.

На конструкторском уровне стропильных ног необходимо брать во внимание требования, изложенные в подобающих СНиПах. В соответствии с этим правилами, кровельная конструкция, не зависимо от варианта, должна держать нагрузку 200 кг на 1 м?. В данный показатель включается вес материала который применяется, ветровая и снеговая нагрузки и т.д.

Как все знают, удельный вес разных укрывающих компонентов может изменяться очень существенно, поэтому, претензии к устройству кровли тоже способны изменяться, и данные перемены затрагивают в основном параметров мощности составных деталей стропильных ног. Благодаря этому многие приватные девелоперы сейчас применяют железные стропильные ноги как альтернативу древесным «собратьям».

Древесные стропильные ноги – важные свойства

Стропильные ноги древесные остаются очень популярным типом несущей системы крыши с наклонной поверхностью. И это понятно, т.к. данный материал доказал собственную надежность в течение многих веков. Но времена пременчивы. Появляются сегодняшние технологические разработки, материалы, и дерево не все время может хорошо выдерживать конкуренцию с ними. Рассмотрим все плюсы и минусы стропил из металла и дерева.

Стропильные ноги из досок безопасны, традиционны и относительно легки. Их монтаж и использование обойдется без участия техники для строительных работ, что существенно снижает цену цена монтажных работ крыши.

Плюс к этому, данные стропильные ноги можно подгонять по размерам, отпиливая или наращивая нужную часть, и это сделать можно прямо на рабочем участке. Все детали древесной системы легко крепятся всевозможными вариантами.

Но при этом дерево для стропильных ног нуждается в старательной отделке антисептическими средствами и разными химическими составами, которые уберегут его от гниения, плесени, насекомых и т.д. Дерево считается горючим материалом и просит периодической отделки для цели понижения данного показателя. Очень тяжело найти требуемые размеры, если нужно закрывать скаты крыш от семи метров и более.

Перед монтажными работами древесной стропильной фермы на поверхности стены необходимо положить мауэрлат, собой представляет каркас из бруса или бруса, толщиной не меньше 18 см, для одинакового распределения нагрузки. Крепление этого каркаса к поверхности стены выполняется при помощи специализированных стальных скоб. Потом на его поверхности следует отметить места крепежа стропильных ног и вырубить или выпилить необходимые гнезда.

Вариант установки древесных стропильных ног висячего вида несколько специфичен. Эту стропильную ферму собирают на земля со всеми ригелями и затяжками, а наверх поднимают лишь перед непосредственной установкой. Из бревен стропильные ноги фиксируются обратными скобками, а те, что из досок, закрепляются проволочными скрутками к специализированному палке, заранее вбитому в стенку.

Железные стропильные ноги – благородная замена, но элитная

Стропильные ноги из металла дают утяжеление на поверхности стены и фундамент строения, что просит добавочного усиления, а, как правило, и лишних расходов. Более того, этот вид не представляется возможным устанавливать ручным способом, это выполняется с помощью ремонтного крана.

К зданиям, в которых предполагается использование металла в устройстве кровли, предъявляют специальные требования в плане точности строительства стен, т.к. их подгонка по размерам довольно проблемна и вероятна лишь на производстве.

Железные наслонные стропильные ноги закрепляются при помощи сварки, что в дальнейшем ведет к возникновению в подобных местах ржавчины. Эта система стропил, кроме этого, удовольствие не из дешевых для приватного девелопера. Но она при этом незаменимая при установке кровельного ската от семи метров и более.

При условиях покраски ее антикоррозийной краской она очень долговечная и прочна. При использовании специальной техники ее монтаж выполняется намного быстрее древесной. Разумеется, такие конструкции довольно тяжелы и затратны для приватного девелопера, однако они отлично себя зарекомендовали в промышленном строительстве, где требуется перекрытие строений, у которых достаточно большая площадь и высоту.

На видео — стропильные ноги из досок

Источник: http://tooran.com.ua/dacha/metallicheskie-stropila-ili-derevjannye-delaem.html
