Для чего нужна контробрешетка на крыше?

В этой статье:

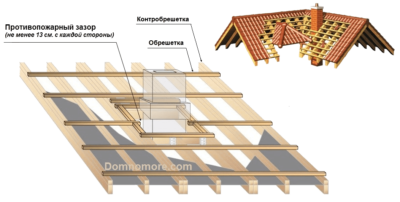

Что такое контробрешетка — Кровля и крыша

Крыша — важный элемент дома, защищающий жилье от наружных воздействий. В частном строительстве наибольшее распространение получили двускатные и вальмовые крыши.

Двускатные конструкции образуются двумя наклонными плоскостями и должны обладать углом наклона больше 2.5 градусов.

Их возведение рекомендуется в регионах с большим количеством осадков.

Вальмовая по своему устройству похожа на двускатную крышу, но вместо двух наклонных плоскостей здесь предполагается четыре — конструкция отличается наклоном с каждой стороны.

Основным элементом таких крыш являются стропила, представляющие собой каркас, поддерживающий все остальные составляющие. Изготавливаются стропила из металлического уголка либо деревянного бруса.

Для скрепления стропильных элементов применяется обрешетка — доски в 20-35 мм толщиной, набитые поперек стропил. Обрешетка также задействуется для закрепления кровельных материалов (шифер, профнастил, металлочерепица и др.). Для изоляции от шума, холода и влаги применяется паро— и гидробарьер — что также служит защитой для утеплителя.

Контрбрусья способствуют циркуляции воздуха между профилированными листами, обрешеткой и водонепроницаемой пленкой. Вентиляция крыши здесь обеспечивается специальными технологическими зазорами у конька и вдоль скатов, а также вентиляционными окнами. Работы по устройству крыши должны подчиняться главному принципу: создать необходимую герметичность.

Для чего нужна контробрешетка крыши? Отличие от традиционной обрешетки

Контробрешетка — это часть кровельной системы в виде деревянных брусков, которые монтируются поверх гидробарьера на стропила. Предназначена она для проветривания подкровельного материала благодаря созданным зазорам. Она может быть смонтирована при любых изоляционных либо кровельных материалах.

Утепляя подкровельные пространства, не рекомендуют использовать пенопласты. Данные материалы не пропускают пар и могут создать вредный для металла и древесины эффект термоса. Контробрешетка обычно выполняется из деревянного бруска сечением 25×50 мм и больше. Наиболее надежной считается обрешетка из бруса размером 40×50 мм. По ходу монтажа могут использоваться цельные либо составные бруски.

Отличие обрешетки от контробрешетки заключается в следующем:

При устройстве контрреек, их монтируют на стропила, сразу за гидроизоляцией; обрешетку же монтируют поверх контробрешетки;
Расстояние между фрагментами контробрешетки равно расстоянию между стропилами; обрешетка может быть сплошной или с интервалом, зависящим от типа кровли и уклона крыши;
Основная функция контробрешетки — вентиляция подкровельного материала; традиционная обрешетка применяется для скрепления кровельных материалов и стропильных элементов.

В случае незначительных перепадов высоты частей стропильной системы, контрбрусья помогают подравнять скаты крыши. Контробрешетка также позволяет кровельщикам передвигаться по конструкции, не повреждая изоляцию (рубероид и пр.).

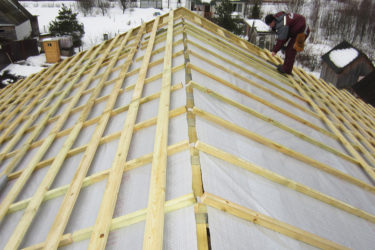

Контробрешетка — что это такое (фото пример):

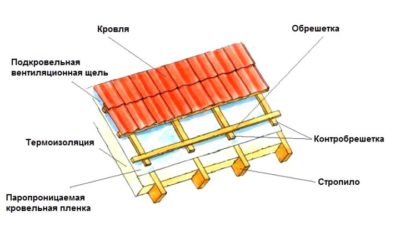

Устройство кровельного пирога крыши

Кровельный пирог представляет собой специальную конструкцию, защищающую кровлю от различных негативных воздействий, и состоит из следующих элементов:

Паробарьер. Защищает теплоизоляцию от испарений со стороны помещения. Укладывается из пленки, скрепленной соединительной лентой. Новые технологии данного устройства могут включать фольгированный слой, улучшающий огнеупорные и теплоизоляционные показатели.
Теплоизоляционный слой. Обычно выполняется с помощью плит из минваты, обработанной специальными пропитками, или с использованием экструдированного пенополистирола. Чтобы защитить теплоизоляционный слой от проникновения влаги, монтаж осуществляется при снижении влажности древесины минимум на 18%.
Вентиляционные зазоры. Для устройства вентиляции возле конька располагают вентиляционные отверстия и карнизные короба.
Система защиты от обледенения. В местах возможного обледенения и скопления снега располагают нагревательные кабели, подключенные к блоку управления и термодатчику. Данная система отключается и включается автоматически.
Влагоизоляция. Выбор гидроизоляционного барьера зависит от конкретного кровельного материала. Здесь важно правильно расположить стороны материала: одна направляется к кровле, другая — к утеплителю. Гидробарьеров существует несколько разновидностей. Диффузионные и супердиффузионные мембраны — это пленки с микроотверстиями, задерживающими влагу, но пропускающими пар. Конденсатные пленки применяются вместе с двумя вентиляционными зазорами (влага, попадая на пленку, перемещается в вентиляционный зазор).

Особенности монтажа кровельного пирога зависят от материала для основания крыши.

Нужна ли контробрешетка для холодного чердака?

В 99% случаев холодный чердак — нежилой, с отсутствием отопления. Для такой конструкции необходима мощная вентиляция, препятствующая скапливанию конденсата и сырости. Поэтому контробрешетка, создающая вентиляционный зазор между кровельным материалом и гидроизоляцией, должна присутствовать.

Контробрешетка также позволит не обрабатывать обрешетку специальным защитным составом.

Пирог холодного чердака

Какой материал используют для контробрешетки

Сооружение контробрешетки начинают с подбора сырья. Когда кровля устраивается с покрытием большого веса, для контрбрусьев рекомендуется выбирать древесину сосны или дуба.

Гибкая черепица и другие варианты более легкой кровли подразумевают выбор древесины мягких сортов (осина и пр.). Стандартная толщина контрбрусьев в условиях традиционной крыши составляет 30×50 мм.

При более сложных конструкциях подойдут контрбрусья сечением 40×50 и 50×50 мм. Высота контробрешетки может быть 20-50 мм, длина бруса — 1.5 м.

При этом все больше застройщиков пользуются высококачественным современным материалом, который отличается высокой надежностью и долговечностью. К таким материалам относится гидроизоляционная мембрана, пленка и др.

Контробрешетка под металлочерепицу: пример монтажа

Большинство кровельных покрытий (в том числе профлист) подразумевает использование контрбрусков сечением от 30×50 мм. Для примера монтажа контробрешетки, рассмотрим ее установку под металлочерепицу. После закрепления гидроизоляционной пленки сверху стропильной конструкции, осуществляют набивку контробрешетки.

Размеры контробрешетки под металлочерепицу в длину обычно составляют 135-137 см и в сечении 30×50 мм. Закрепляются они оцинкованными гвоздями с приблизительным шагом в 30 см.

Монтаж контробрешетки под металлочерепицу выполняется в следующей последовательности:

Перед монтажем брусья обрабатывают специальными антисептиками, защищающими дерево от гниения и поражения насекомыми;

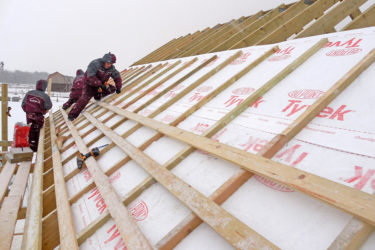

После укладки гидробарьера приступают к закреплению контрбрусьев;
Крепление осуществляется с помощью оцинкованных гвоздей на поверхность гидроизоляционной пленки;
Во время работы следят, чтобы контрбрусья крепились параллельными рядами и шли перпендикулярно карнизной планке;
На контробрешетку наносят разметку шага обрешетки (рассчитывается заранее), метки наносят от второго бруса сверху в направлении бруса, который смонтирован на коньке; по всей длине конструкции величина шага остается неизменной;
Метки брусьев соединяют с помощью красящей шнуровки;
Осуществляют набивку обрешетки, при необходимости подкладывая рейки требуемой толщины — данные действия позволяют выровнять плоскость ската крыши.

Контробрешетку также можно обработать антипиреном, снижающим риск возгорания конструкции.

Выполнение данных действий позволит решить целый комплекс задач по устройству кровли:

Увеличение срока службы, как всей крыши, так и отдельных ее элементов. Достигается обеспечением воздушного зазора, способствующего вентиляции пространства между металлочерепицей и гидроизоляцией.
Максимально надежное крепление гидроизоляционной мембраны.
Защита брусьев от прогибания и растрескивания.

Источник: https://krovlyaikrysha.ru/chto-takoe-kontrobreshetka.html

Что такое контробрешетка?

Наряду с кровельным покрытием, крыша нужна дому для исполнения защитной функции от влияний, которые оказывает природа. По этой причине устройство кровли дома требует очень серьезного подхода. Нужен учет особенностей монтажа всех элементов кровельного пирога.

В чем отличие обрешетки и контробрешетки?

Предназначение двух этих элементов немного отличается друг от друга, и их выполнение является важным для конструкции кровли в целом.

Обрешетка – это ряды досок, прибитые к стропильной системе, на которые закрепляется кровельное покрытие.

Есть 2 вида обрешетки:

Сплошная обрешетка имеет зазор между досками меньше 1 см. Монтаж этого элемента выполняется в 2 слоя:

Разряженный.
Сплошной, выполненный из ориентированно-стружечных плит, влагостойкой фанеры, которые укладываются под углом 45 градусов по отношению к первому слою. Такая обрешетка выполняет звукоизоляционную и термоизоляционную функции.

Устройство сплошной обрешетки крыши выполняется под следующие виды кровли, имеющие малый угол наклона:

металлочерепица;
мягкая черепица,
плоский безасбестовый шифер,
плоский асбестовый шифер.

Разряженная обрешетка под металлочерепицу применяется на стальных кровлях, покрывается волнистыми листами, глиняной или цементно-песчаной черепицей. Для выполнения обрешетки необходим брус 50х50 мм или 60х60 мм.

К контробрешетке гвоздями прибиваются доски обрешетки. Для этого необходимо взять гвозди, имеющие длину, равную толщине двух брусьев.

Контробрешетка (контрбрусья) – это деревянные бруски, которые набиваются прямо на гидробарьерный материал, на стропила.

Контрбрусья монтируют для того, чтобы обеспечить вентиляционный слой гидроизоляции, роль которой будут выполнять гидробарьерные мембраны пленки или рубероид. Контробрешетка, выполненная под металлочерепицу, нужна для создания вентиляционного канала между обрешеткой, слоем гидроизоляции и кровельным покрытием.
Возможно образование конденсата на внутренней стороне покрытия крыши во время эксплуатации. В таком случае возможно гниение кровельной конструкции.

Контрбрусья обеспечивают приток воздуха, который необходим для вывода влаги с крыши, и также являются каркасом для досок обрешетки.
Чтобы изготовить контрбрусья, необходимы заготовки с сечением 30х50 мм. Если крыша имеет стропильные ноги большой длины и сложную конструктивную форму, тогда необходимы заготовки для контрбрусьев 50х50 мм.

Монтаж контробрешетки

Контробрешетка рекомендована для всех типов скатной кровли. Как уже было сказано выше, прибивание контрбрусьев осуществляется вдоль стропил прямо на гидроизоляционный материал крыши. Такое выполнение позволяет обеспечить эффективную вентиляцию кровельного пространства и приподнять конструкцию обрешетки на высоту бруска. Чаще всего высота контробрешетки выполняется на уровне 2-5 см. Бруски 30х50 мм используют в случае, если конструкция крыши является достаточно простой. Если крыша сложная и многоскатная, толщина контрбрусьев увеличивается до 50 мм.

Как только поверх стропил укладывается гидроизоляционный материал, можно начинать обустройство контробрешетки. Раньше в качестве гидроизоляции часто использовали рубероид. В наше время достаточно большое количество производителей предлагают надежные и качественные мембраны или гидроизоляционные пленки. Осуществляется фиксация гидроизоляции к стропилам, после чего проводится набивка контробрешетки.

Важные моменты, которые стоит знать, выполняя устройство контрбрусьев:

Контр брусья длиной 135 см и толщиной 30х50 мм закрепляются с шагом 300 мм на стропила при помощи оцинкованных гвоздей.
В случае возникновения необходимости перемещения по контробрешетке во время монтажа гидроизоляции, нужно соорудить черновую обрешетку.
Крыши, имеющие наклон ската 30 градусов, подходят для применения к ним контрбрусьев, имеющих сечение 25х50 мм. И не экономьте на материале, когда сооружаете контробрешетку на крыше с меньшим уклоном ската.

Обратите внимание на то, как проходит устройство контрреек (брусьев) в районе коньков:

Контр брусья длиной 135 см и толщиной 30х50 мм закрепляются с шагом 300 мм на стропила при помощи оцинкованных гвоздей.
В случае возникновения необходимости перемещения по контробрешетке во время монтажа гидроизоляции, нужно соорудить черновую обрешетку.
Крыши, имеющие наклон ската 30 градусов, подходят для применения к ним контрбрусьев, имеющих сечение 25х50 мм. И не экономьте на материале, когда сооружаете контробрешетку на крыше с меньшим уклоном ската.
Обратите внимание на то, какие ошибки часто встречаются, когда идет устройство контробрешетки и обрешетки под ендовы и укладка брусьев происходит плотно к настилу ендовы.
Если проследите, чтобы расстояние между брусьями и опорой ендовы составляло от 5 до 10 см, это обеспечит свободный сток воды. Если возникнет плотное прилегание, возможно ухудшение вентиляции ендов и затруднение удаления через карнизный свес конденсата. Также в ендове будет накапливаться строительный мусор во время монтажа. А торцы контрбрусьев будут повреждаться от воздействия влаги.

Во время обустройства под контробрешетку пологих ендов обычно используется удлинительная лента, и это помогает в устранении протечек. Будьте внимательны, потому что в случае нарушения данных рекомендаций конструкции конька и ендов могут быть нарушены.

Фиксирование гидроизоляции контрбрусьями

Также необходимо учитывать то, что контррейки гвоздями крепятся на гидроизоляционный материал. Используют до 10 крепежных элементов на 1 кв.м поверхности. В данном случае, в 10 точках гидроизоляционный материал имеет места нарушения герметичности, уязвимых к проникновению влаги, тем более во время продолжительных дождей. Такое часто случается, если кровельщики сразу не монтируют обрешетку и кровельное покрытие по контробрешетке.

Обычно протечки влаги через места, где крепятся контрбрусья, имеют временный характер. Они устраняются после укладки кровельного материала. Благодаря устройству вентилируемого пространства удаляется влага, попавшая в кровлю.

Материалы для контробрешетки

В том случае если вы строите кровлю, имеющую большой вес покрытия, лучше взять дуб или сосну для контрбрусьев. Если покрытие будет легкое, гибкая черепица, например, тогда подойдет древесина мягких сортов.

Источник: stroymetproekt.ru

Источник: https://zen.yandex.ru/media/id/5bf9734e414f1b00a938b7c0/5c0b85e771a92900aa02952b

Зачем нужна контробрешетка, как она монтируется и можно ли без нее обойтись

Что такое контробрешетка и каковы ее функции? Нужна ли она и как ее монтировать? Давайте вместе разберем все технические моменты, а напоследок я пошагово покажу, как правильно монтировать кровельный пирог с контробрешеткой.

Даже на сложной крыше обрешетку можно набить своими руками.

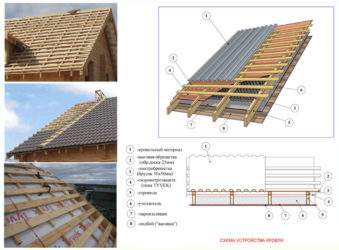

Место контробрешетки в кровельном пироге

Прежде чем решать, нужна ли контробрешетка, давайте сначала разберемся:

что это такое;
чем этот узел отличается от остальных деталей кровельного покрытия;
для чего он нужен.

Отличие обрешетки от контробрешетки

По правилам обрешеткой называется основа, на которую мы монтируем финишный кровельный материал (металлочерепица, шифер, профлист и т.д.), а главная функция контробрешетки — обеспечение вентиляции в подкровельном пространстве.

Контрбрус отвечает за вентиляцию подкровельного пространства.

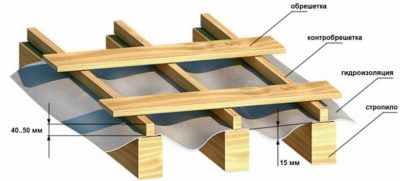

Как видно на схеме выше: на стропильные ноги укладывается гидроизоляционный материал, который удерживает контррейка, а поверх нее уже набиваются бруски основной обрешетки.

Сама основная обрешетка бывает двух видов:

Сплошная обрешетка, то есть набитая единым ковром, здесь используется как обычная строганая или шпунтованная доска, так и листы фанеры или ОСП. Как правило, сплошной настил монтируют под мягкую кровлю;

Сплошную обрешетку удобно набирать из ОСП листов.

Разряженная обрешетка, это когда доски крепятся с определенным шагом. Такая конструкция более распространенная, а главное практичная, ведь она намного лучше вентилируется. Разреженная обрешетка монтируется под металлочерепицу, шифер, профлист, керамическую черепицу, в общем, практически под все жесткие материалы.

Зачем нужна вентилируемая кровля

С терминами разобрались, теперь поговорим о том для чего нужна контробрешетка, нельзя ли «выбросить» этот элемент вообще и сразу набить доски обрешетки на стропила? Дело в том, что на границе теплого и холодного воздуха всегда выпадает конденсат (точка росы), а эта граница у нас проходит по чистовой кровле.

Даже небольшой зазор под основной обрешеткой обеспечит вентиляцию конструкции.

Если мы настелем на стропила гидробарьер и прямо на него набьем подкровельную поперечную обрешетку, то конденсату будет некуда деваться, и он начнет активно впитываться в древесину. В результате, чем бы вы дерево не пропитывали, оно выдержит не более года, дальше начнет гнить.

Кроме того, для теплой кровли обычно используется базальтовая вата, а любая вата при попадании влаги теряет свои свойства. Рано или поздно запертая под кровлей влага просочится вниз и впитается в ватные маты и тогда об утеплителе можно забыть, так как мокрая вата бесполезна, плюс при высыхании она не восстанавливается, ее нужно менять.

Делаем вывод: приподняв немного основную обрешетку, мы обеспечиваем хорошую вентиляцию кровельного пространства и гарантируем сохранность стропильной системы.

Без контробрешетки под кровлей будет постоянно собираться конденсат.

Контробрешеткой можно пренебречь только в одном случае – если вы не планируете делать теплый чердак. К примеру, на летней кухне или на неотапливаемых хозяйственных постройках. Но если вы потом передумаете, то крышу нужно будет полностью перекрывать заново, просто утеплить снизу будет весьма проблематично.

Тонкости монтажа кровельного пирога с контробрешеткой

Монтаж контробрешетки не требует каких-то фундаментальных знаний, инструкция изложенная ниже доступна любому мастеру умеющему работать молотком и ножовкой, главное не перепутать очередность и соблюдать размеры.

Обустройство плоскости кровли

Технология зависит от угла наклона скатов, чем кровля круче, тем сложнее ее обшивать, мы будем говорить о монтаже кровельного пирога с большим наклоном.

Иллюстрации	Рекомендации
Инструмент: Молоток; Плоскогубцы; Шуруповерт; Электролобзик или ножовка по дереву; Уровень; Разметочный шнур; Нож монтажный; Монтировка; Топор; Рулетка; Пояс и трос для страховки на кровле. Не вздумайте резать дерево болгаркой — это категорически запрещено и очень опасно.
Материал.Контррейка или контрбрус – большинство стропильных систем собирается из бруса толщиной 50 мм, и контррейка зачастую берется с такой же шириной.Контрбрус не должен быть шире стропильной ноги.На кровлях с малой квадратурой можно брать рейку высотой 30–40 мм, а для больших крыш я всегда беру брусок 50х50 мм.
Оптимальная ширина для доски под обрешетку 10 см, при этом толщина должна быть не менее 25 мм.Шаг разреженной обрешетки зависит от конфигурации кровельного материала, к примеру, для обычного шифера он составляет 20–30 см, а под металлочерепицу нужно смотреть на размер волны (эта информация есть в инструкции).
Защита древесины.Перед монтажом всю древесину, в том числе и контррейку, нужно обработать комплексным антисептиком.
Крепим уплотнитель.Чтобы не просочился конденсат, и плотно держалась гидроизоляция, на контр брусья мы с одной стороны крепим вспененный полиэтилен: Кладем брусок на полотно вспененного полиэтилена; Обрезаем полотно по кромке бруска монтажным ножом;
Переворачиваем брус с вырезанной лентой и крепим эту ленту степлером.
Установка упоров.На крутых кровлях, по периметру коробки между стропил на саморезы крепится упорная планка, она нужна для удержания утеплителя.Высота упора равна ширине стропильной ноги, в данном случае стропила 50х150 мм, соответственно упор ставим 25х150 мм.
Крепим ленту.Для фиксации мембраны гидробарьера, по краю капельника мы клеим бутил-каучуковую ленту «К-2» и двусторонний скотч.
Гидробарьер.Для кровли я стараюсь брать гидробарьер «Strotex V», цена за рулон колеблется в пределах 800–1000 руб. (цены на весну 2017 г.), качество меня устраивает.
Крепим контробрешетку.Контробрешетка крыши крепится не сразу: Сначала гидробарьер раскатывается по краю кровли с напуском 150 мм по бокам; Потом кромка полотна приклеивается к двустороннему скотчу на капельнике; Дальше фиксируем на стропилах полотно гидробарьера степлером; После этого оцинкованными саморезами крепятся контр брусья.
Набиваем обрешетку.Когда одна лента полотна раскатана и закреплена контрбрусьями, я начинаю набивать подкровельную обрешетку.Планки 100х25 мм я набиваю сверху вниз. Сначала планки крепятся саморезами, а потом дополнительно забиваются гвозди 120 мм.
Обратите внимание: Планки основной обрешетки стыкуются на середине контрбруса; На фото, по верхнему краю полотна отмечена граница, так вот, верхнее полотно по этой границе будет накладываться на нижнее, нахлест там около 10 см; На крутых кровлях контр брусья нарезаются чуть меньше ширины гидробарьера и кровля монтируется секциями, снизу вверх; На небольших плоских односкатных крышах, типа гаража или пристройки, вначале полностью (на всю плоскость) настилается гидробарьер, а потом длинными контрбрусьями все это фиксируется.
На стыке в каждую планку я загоняю по 2 самореза 100х5 мм, потом пройдусь еще гвоздями 120 мм.Пробовал набивать доску винтовыми гвоздями, получается хорошо, но при необходимости оторвать планки очень тяжело.

Обустройство конька и ендовы

Грамотный монтаж ендов и коньков, не менее важен, чем обустройство самой плоскости кровли. О главных моментах я расскажу отдельно.

Иллюстрации	Рекомендации
Обустройство конька.Устройство контробрешетки представляет собой своеобразную трубу.Снизу через отдушники заходит холодный воздух и по зазору между контррейками поднимается вверх.Чтобы воздух вверху мог выйти, конек нельзя закрывать наглухо, там тоже делаются отдушники, а чтобы утеплитель не «тянул» влагу из воздуха, его накрывают мембраной гидробарьера.
На кровле из мягкой черепицы со сплошной обрешеткой коньковая вентиляция монтируется при помощи металлических конструкций с сеткой.
Если же конек зашивается наглухо, то рядом (не далее полуметра) монтируется несколько вентиляционных, кровельных отдушников с шагом 2,5–3 м.
Обустройство ендовы.Ендова — это внутренний стык двух смежных плоскостей крыши.По смежным сторонам ендовы набиваются ендовые доски, минимальный размер этой отбортовки 150 мм.
Настилаем мембрану.Гидроизоляционная мембрана в ендове настилается в 3 слоя.Первые 2 слоя — это напуски полотна со смежных плоскостей, а третьим слоем раскатывается рулон гидроизоляции, сверху вниз по всей ендове.
Набиваем обрешетку ендовы. Две параллельные конррейки набиваются сверху вниз на расстоянии 100–200 мм от нижней точки в ендове; Примыкающие к ним контррейки смежных плоскостей набиваются с зазором 50 мм, как на схеме, дальше можно крепить покрытие стока ендовы.

Вывод

Как видите, контробрешетка крыши монтируется довольно просто, но пренебрегать ею нельзя. На видео в этой статье вы найдете рекомендации по обустройству кровельного пирога под разные покрытия. Если остались вопросы, добро пожаловать в комментарии, постараюсь помочь.

Страховка это обязательный элемент при обустройстве кровли.

Источник: https://krovlyakryshi.ru/obreshetka/kontrobreshetka-772

Для чего нужна контробрешетка крыши? правильный монтаж +видео

Во время строительства домов, большое внимание нужно выделить конструкции крыши. Хороший монтаж любой практичной части крыши — это залог долговечности, комфортабельности и уюта.

Любой слой имеет собственную функцию, а весь «пирог» призван обезопасить всю конструкцию здания от самых разных отрицательных моментов влияния окружающей среды.

Сегодня мы с вами разберем, Что такое контробрешетка? Это одна из структурных частей системы стропил. А еще разберем монтажный способ контробрешетки под кровельную черепицу из металла, профилированный металлический лист и прочие покрытия кровли.

Что такое контробрешетка

Контробрешетка – это брусья сделанные из дерева, которые устанавливаются сверху материала для гидроизоляционных работ, прямо на стропильные системы.

Одна из основных функций этого слоя, это природная вентиляция между материалом для кровли, обрешеткой и материалом для гидроизоляции.

Если контрбрусьев не будет или методика процесса установки нарушиться, то возможно появление следующих проблем:

на внутренней стороне кровли будет появляться конденсат и начнется процесс разложения стропил из дерева.
Порча материала для утепления, из-за отсутствия вентилируемого контура.
Также возможно разрушение профилированого настила.
При отсутствии контрреек происходит провисание пароизоляции и гидрозащиты, что со временем приводит к порче материала.

Нередко при установке обрешетку и контробрешетку крыши воспринимают как все то же самое, но это не так, любой слой исполняет собственную функцию.

А каркасная рама – это доски, прибитые на контробрешетку, которые служат для крепежа кровли. Есть два способа укладки обрешетки: непрерывный и разряженный.

Непрерывный способ, это когда расстояние между досками 5-10 мм., применяют для настила кровельной плитки, плоского асбоцементного листа и остальных видов рулонных кровельных материалов, на крышах с незначительным уклоном, а еще криволинейной формы.

А разряженный способ, это когда расстояние между досками вызвано местами крепления кровли, в большинстве случаев применяют для настила волнистого асбоцементного листа, кровли из металла, натуральной керамической черепицы.

Эксперты советуют при сплошном методе, применять 2 слоя.

Первоночальный слой это доски которые находятся по разряженному способу.

А еще один слой стелят сплошняком, из материалов устойчивых к влаге (цементно-стружечная плита, фанера устойчивая к влаге).

Верхний добавочный слой также играет функцию обесшумливания и тепловой изоляции. Сверху этого слоя собираем кровлю.

Подбор древесины

Подбор сортов древесины зависит от варианта кровли.

Для контробрешетки под гибкую черепицу, вес которой не значителен, подбирают мягкие хвойные сорта дерева.

А для контробрешетки под кровельную черепицу из металла, асбестоцементный волнистый кровельный лист или металл, вес которых огромнейший.

Подбирают твёрдые породы древесин, например дуб и сосна.

Еще 1 принципиальный момент влажность брусьев не должна быть больше 20%. Также требования предъявляют к самому брусу, он обязан быть цельным, без трещин и сучков. Поверхность должна быть очень ровной, без синевы и гнили.

Высота контробрешетки обязана быть от 20 мм до 50мм, исходя из этого и брус подбирают необходимого сечения.

Монтаж контробрешетки

Как выше было сказано, что контррейка крепится на материал для гидроизоляции. Раньше применяли рулонный кровельный материал, однако в век новых технологий большинство производителей рекомендуют мембранные материалы.

Крепление мембранной ткани делают степлером для строительных работ.

Для крыш с углом ската около 30 градусов, мы вам советуем брать брусья с сечением 25 на 50 мм. Если угол меньше, то есть возможность применение бруса меньшего сечения но не меньше 20 на 20 мм. И завершальный вариант если скат вашей крыши больше 30 градусов, то нужно применять брусья большого сечения около 50 на 50 мм.

Крепление контробрешетки делают оцинкованными гвоздками, длина каких составляет толщине бруса контрообрешетки плюс толщина доски конька. Так как на 1 метр квадратный применяют около 10 единиц крепежа, то исходя из этого и много повреждений гидрозащиты, благодаря этому проводить монтаж контробрешетки необходимо проводить в тёплое время. Однако не стоит этого страшиться, просто при установке всей крыши полноценно данный минус уйдет сам по себе, потому как влага будет, вовремя выводится благодаря природной вентиляции.

Да и нужно отметить, что если крыша большая, то следует сделать черновую обрешетку для свободного передвижения.

Кладка контрбрусьев, процесс не сложен не нужно спешить, а самое основное быть аккуратными, так как работы проводятся на высоте. В районе конька брусья следует выводить на одну прямую линию, для этого делают подпил бруса под необходимым углом с другой стороны каждого ската. К этому нужно отнестись серьезно, просто если брусья в области конька положить неверно, то и контррейки лягут с неравным шагом и поэтому кровля ляжет неверно.

Также обстоят дела и с контрейками, монтаж их прост только необходимо посмотреть на область конька и ендов. Ендовы – это, по существу, стыки скатов крыши. Их основная функция отвод влаги из под кровли. Они делятся на нижнюю и нижнюю рейку ендов. Нижняя рейка в большинстве случаев применяют для негативных углов. Верхняя рейка играет роль декора в большинстве случаев на коньках домов.

Конторрейки фиксируются с шажком в 10 см. подобный вариант размещения обеспечивает беспрерывный отвод пыли, конденсата от конструкции всей крыши и обеспечит природную вентиляцию. А возле ендов планки устанавливают продольно брусьям самих ендов.

Использование пологих ендов, предполагает использование уплотнительной ленты под контробрешетку. Она помогает избежать протекания влаги.

И самое основное экономить не нужно на материале, ведь грамотная конструкция контробрешетки, сбережет вашу крышу на долго.

При обустраивании глиняной черепицы, применяют немножко иную конструкцию контробрешетки. Крыша делится на три части, верхняя часть сделана из брусьев тонкой толщины, средняя часть состоит из брусьев, у которых толщина немножко толще, а часть снизу состоит из брусьев, самой толстой толщены. Эта конструкция связанна с распределением нагрузки, а еще с качеством вентиляции.

На случай благоустройства тёплой кровли. Теплоизолятор размещается изнутри, которая закрыта пароизоляцией, а со стороны кровли материалом для гидроизоляции. Благодаря этому между материалом для кровли и гидрозащитой и требуется монтаж контробрешетки. Причем размер бруса обязан быть не меньше 40 на 50 мм. При правильной конструкции всего «пирога», вы получите естественно тёплую мансарду.

Другие варианты использования контробрешетки

Как вы понимаете контробрешетку, используют не только при установке кровли, хотя это обязательная плодотворная часть всей крыши.

Также повсеместное использование контробрешетка, обрела при установке фасадов. Так как вентфасад оберегает стены и конструкцию дома, а еще материалы для отделки от разрушительных процессов.

Также контробрешетка повсеместно используется при обустраивании и конструкции пола, стен в нутрии помещений.

Заключение

Как мы видим процесс и методика процесса установки контробрешетки процесс не сложен, однако имеет ряд невидимых моментов. Вы, разумеется, можете сделать всю работу своими руками, но все, же мы советуем обратиться к профессионалам.

При нарушении технологии благоустройства крыши, быстрее всего, придется закрывать всю кровлю со сменой сгнивших брусьев, а мы знаем, что стройматериал дорого стоит, благодаря этому необходимо задуматься.

Также сам монтаж связан с высотными работами, что требует от сотрудников внимательности, аккуратности и конкретного навыка. А еще специалисты, отвечают за все недоработки, так как они поправляют их за собственный счёт. Так что лучше смотреть и контролировать. А в итоге получить практичную крышу, которая будет вам служить очень долго.

Косяки с кровлей, как их исправить. Грамотный вентзазор

Источник: http://pos-art.ru/poleznye-sovety/dlja-chego-nuzhna-kontrobreshetka-kryshi-pravilnyj.html

Контробрешетка под металлочерепицу: предназначение и монтаж

Современные методы укладки кровли мало чем напоминают традиционные способы монтажа. К примеру, благодаря использованию металлочерепицы и профнастила в обиход кровельщиков вошло понятие контробрешетка. Что это? Действительно ли она необходима? Какие функции она выполняет и как осуществляется ее монтаж? Попробуем разобраться.

Действительно нужна ли контробрешетка под металлочерепицу?

Укладка металлочерепицы на крышу обходится недешево. Не удивительно, что желая сэкономить большинство из хозяев, могут недоумевать по поводу необходимости изготовления контробрешетки. Действительно ли существует необходимость в ее монтаже? Можно ли обойтись без нее? Говоря коротко технологический процесс обустройства металлической кровли, подразумевает ее использование. Упущение в этом вопросе является грубым нарушением и может привести к резкому снижению сроков эксплуатации металлочерепицы. Получается, что изготовление контробрешетки является оправданным и обоснованным. Но какую функцию она выполняет?

Основное предназначение и функции контробрешетки

Существует несколько основных предназначений монтажа контробрешетки, каждое из которых существенно влияет на сроки и качество эксплуатации металлических кровельных материалов. Она выполняет следующие функции:

Обеспечивает беспрепятственную циркуляцию воздуха. Особенностью кровельного пирога, который изготавливается под металлочерепицу, является хорошая теплоизоляция кровли. Недостатком такой конструкции считается увеличенное образование конденсата. Чтобы снизить негативные последствия этого и устраивается контробрешетка. Она позволяет выводить губительную влагу из кровельного пирога с помощью постоянному притоку свежего воздуха
Создает дополнительную шумо- и теплоизоляцию. Пространство, которое появляется благодаря ее монтажу, создает воздушную прослойку. Она эффективно справляется с функциями барьера и увеличением изоляции помещения от посторонних шумов
Устраняет неровности стропильной системы. Даже использование идеально ровного бруса в качестве стропил не гарантирует, идеальной плоскости кровли. Контробрешетка позволяет устранить мелкие неровности

Внимание! Согласно технологии под шифер и мягкие кровельные материалы нет необходимости устанавливать контробрешетку, но для металлочерепицы и профнастила ее использование является обязательным.

Почему она необходима?

Основной функцией контробрешетки остается создание воздушной прослойки, в которой может свободно циркулировать воздух. Благодаря этому достигается следующее:

Увеличивается срок службы металлочерепицы. Во время монтажа нарушается целостность лакового покрытия, которое наносится на листы в качестве защитного слоя. Даже если используются необходимые инструменты в местах крепления или отреза уничтожается лак. Со временем если не обеспечить необходимые условия появляется ржавчина и как следствие кровля начинает гнить. Чтобы этого не произошло нужно создать естественный вывод влаги из кровельного пирога. Контробрешетка как раз и выполняет эту функцию
Дает дополнительное пространство для укладки теплоизоляции. С помощью контробрешетки, получается, сделать так называемую «теплую кровлю». Это особенно важно, если планируется использовать чердак для жилого помещения. Но даже если изготавливается «холодная кровля», такое устройство позволяет снизить теплопотери здания
Обеспечивает более качественный результат работ. Как уже замечалось, с помощью контробрешетки удается устранить мелкие дефекты стропильной системы и неровности в 1-2 см

Контробрешетка и гидробарьер

Еще одна дополнительная функция контрообрешетки – это надежная фиксация гидробарьера к стропилам крыши. Первоначально ее крепят с помощью степлера. Начинают с крайнего ряда внизу. Раскатывают вдоль плоскости кровли. Каждый последующий ряд укладывают внахлест (не менее 10 см.) с предыдущим. После монтажа по центру каждого стропила набивают брусок, который и играет роль контробрешетки. Он дополнительно фиксирует материал. Чтобы избежать процесса ржавления крепить бруски к стропилам необходимо с помощью специальных винтовых гвоздей.

Обрешетка и контробрешетка под металлочерепицу

Контробрешетка изготавливается из бруса с сечением 3/5 см. Он прибивается к стропилам строго по их середине. Между собой брус соединяется методом запила, это обеспечивает более прочное сцепление. После этого укладывает обрешетка. Важно знать, как сделать обрешетку под металлочерепицу. Ее делают из струганной доски толщиной 3/10 см. Шаг обрешетки определяется кровельным материалом, точнее длиной его волны. Для металлочерепицы, как правило, такая разбежка составляет 35-40 см. Это обусловлено тем, что она должна укладываться, цепляясь внутренней волной за края доски. Процесс монтажа кровельного материала происходит следующим образом:

Укладывается гидробарьер
Фиксируется контробрешетка
Изготавливается кровельный пирог
Нашивается обрешетка

Внимание! Если изготавливается «холодная кровля», необходимость в использовании теплоизоляции отсутствует.

Расчет шага контробрешетки

Обычно шаг контробрешетки полностью совпадает с расстоянием между стропилами. В таком случае достаточно прикрепить брус посередине стропильной ноги. Ломаная кровля может потребовать уменьшить этот разрыв. Если используется маленький угол наклона, необходимо увеличить толщину используемого бруса.

Как выполняется монтаж контробрешетки

Установить контробрешетку не сложно. Процесс монтажа происходит так:

Подготовка. Края бруса, в месте стыка, запиливаются под углом
Нашивается гидробарьер
Подготовленный брус нашивается на стропила с помощью оцинкованных гвоздей

В месте примыкания к ендовы, брус должен пришиваться, не доходя до края на 10-15 см. Это дает возможность для мусора, который появляется во время монтажа, беспрепятственно скатываться вниз.

Полезные рекомендации

Контробрешетку необходимо устанавливать для любого вида металлической кровли, даже если принято решение не утеплять крышу
Чем меньше угол наклона ската кровли, тем толще должен быть брус, используемый в качестве контробрешетки
Крепить брусья необходимо с помощью оцинкованных винтовых гвоздей. Это не даст ржавчине проступить в месте крепления

Не стоит игнорировать важность контробрешетки, сравнительно небольшие вложения позволят существенно увеличить срок эксплуатации металлочерепицы.

Вы только собираетесь строить дом? Не знаете, какой кровельный материал выбрать в будущем? Что лучше: мягкая кровля или металлочерепица? Преимущества и недостатки есть у всех материалов, но если посчитать все плюсы и минусы, то металлочерепица является лучшим вариантом из всех кровельных материалов.

На сегодняшний день самой популярной является металлочерепица Рукки. Читайте подробнее о металлочерепице Рукки здесь. Этот материал долговечен, имеет высокое качество и уникальный внешний вид.

о контробрешетке под металлочерепицу

Стоит ли делать контробрешетку? Преимущества контробрешетки под металлочерепицу.

Толщина и размер контробрешетки под металлочерепицу. Монтаж контробрешетки.

Источник: http://MegaBeaver.ru/materials/metallocherepica/krovlya-metal/kontrobreshetka-pod-metallocherepicu-prednaznachenie-i-montazh.html

Контробрешетка крыши: устройство, правила монтажа

Чем отличаются обрешетка и контробрешетка крыши
Назначение контробрешетки
Правила выбора древесины
Монтаж контробрешетки

Конструктивно крыша достаточно сложная система. Каждая ее часть несет свою функциональную нагрузку. Но при этом все они так или иначе вносят свою лепту в организацию защиты всего дома от негативного воздействия окружающей среды. Чтобы обеспечить комфортное проживание прежде всего необходимо правильно собрать конструкцию.

Одной из важнейших составляющих стропильной системы считается контробрешетка. Что же это такое контробрешетка крыши, в чем ее функциональная нагрузка?

Чем отличаются обрешетка и контробрешетка крыши ↑

На первый взгляд, особенно для неопытного застройщика, особой разницы в этих элементах стропильной системы нет. Однако, на деле функционально они совершенно разные: сплошная либо разряженная обрешетка это основание под кровельное покрытие.

В сплошной – доски укладывают вплотную. Допустимый зазор не может превышать десяти миллиметров. Такое основание подходит для малоуклонных крыш с покрытием из битумной черепицы, шифера или профнастила.
В случае разреженной обрешетки брусья (50 на 50 или 60 на 60) укладывают с шагом, подходящим для фиксации выбранного кровельного покрытия. Разряженная обрешетка более экономичная, так как при монтаже используется меньше материала. Такое основание подходит под шифер и черепицу.

Контробрешетка же отвечает за вентиляцию кровельного пирога. За счет особым образом набитых контрреек небольшой толщины между слоем гидроизоляции и покрытием кровли формируется пространство, где циркулирует воздух. Он отводит избыточное количество влаги, образовавшееся в кровельном пироге. К тому же благодаря им слои гидро- и пароизоляции прилегают более плотно.

На заметку

Установка контрреек особо важна при устройстве сплошного настила, поскольку это единственная возможность обеспечить качественную вентиляцию кровли.

Назначение контробрешетки ↑

Как уже было отмечено выше, вентиляционный зазор, сформированный контррейками, обеспечивает отведение конденсата из слоев кровельного пирога.Установка контробрешетки показана практически всем скатным кровлям. Отсутствие контрреек может стать причиной разного рода проблем:

Разрушение утеплителя. При отсутствии вентиляционного зазора слой теплоизоляции практически всегда будет влажным, что приводит к потере его свойств, а со временем к полному разрушению.
Разрушение стропильной системы. Конденсат, скапливающийся на брусьях при отсутствии контрреек, вызывает их гниение, а впоследствии разрушению.
Порча кровельного материала.
Провисание гидроизоляционного материала. Контррейка исключают даже малейшее движение гидробарьера.

Для кровель, покрытых черепицей, металлической или натуральной, либо другими тяжелыми материалами больше всего подойдет сосна либо дуб.

При использовании легких типов покрытия, скажем, мягкой кровли можно использовать древесину уже мягких сортов. Процентное содержание влаги в пиломатериале не должно превышать 20%. Брусья подбирают цельными, без признаков гнили или синевы на поверхности. Размеры бруса выбирают начиная от сечения 25 на 30. Тонкие контр бруски используют для достаточно простых конструкций крыш. Для более сложных и многоскатных крыш их толщину увеличивают до 5 см.

Для крепления контрбрусьев используют кровельные гвозди. Прежде, чем крепить контробрешетку к стропилам, брусья направляют вдоль стропил. Таким образом стропила поднимаются точно на высоту использованного бруска. В результате образуется пространство, которое работает как вентиляционный зазор. Высота контробрешетки, как правило, колеблется в пределах 20–50 мм.

↑Монтаж контробрешетки

Монтажные работы начинают после укладки слоя гидроизоляции на стропила. В наши дни для этих целей все чаще используют гидроизолирующие мембраны и пленки. При укладке гидробарьера необходимо обеспечить его свободный ход примерно на 10–15 мм. При этом его необходимо приклеить к капельнику, поскольку конденсат будет стекать туда. Затем набивается контробрешетка кровли.

Отметим несколько важных моментов монтажа:

Для крыш с наклоном в 30° рекомендуется использовать контр брусья, имеющие сечение 25 на 50. При меньших уклонах сечение может быть меньше, но никак не меньше 25 на 30. Для крыш с большим углом наклона и сечение контрреек будет большим – 30 на 50 либо 40 на 50.
Рекомендованный шаг контрбруса сечением 30 на 50 мм при длине 135 см составляет 30 см. Для фиксации используют оцинкованные гвозди.
При устройстве контробрешетки на больших кровлях приходится передвигаться по брусьям. Для этого собирается черновая обрешетка.

Установка контрбрусьев в общем особых сложностей не создает, однако установка контрреек в районе ендова и конька требует более пристального внимания. Монтаж на этих участках более сложен и требует неукоснительного соблюдения определенных правил.

При набивке контрбрусьев в районе коньков нужно проследить, чтобы их верхние грани пересеклись в одной единственной точке. В противном случае, продолжая монтаж не удастся сохранить шаг укладки контрреек, из-за чего верхний ряд при укладке покрытия кровли получится неровным. Это особенно актуально в случае черепичного покрытия.
Добиться точного пересечения можно, подпилив контррейки с противоположных скатов под требуемым углом.
В области ендова, которые подвергаются повышенной нагрузке, контробрешетку прибивают с шагом 100 мм к основным брусьям ендовы или хребта, расположенным продольно.

Подобная система крепления помогает свободно отводить как пыль и конденсат, так и снег, при этом обеспечивает эффективную вентиляцию кровли.

Важно

Если установить брусья вплотную к настилу ендова (ближе 5 мм), то вентиляция ендов резко ухудшится, затруднится отвод конденсата через свес карниза. Помимо этого в области ендовы скопится мелкий мусор, непременно образующийся в процессе монтажа крыши.

При обустройстве контробрешетки на пологих ендова обычно используют уплотнительную ленту, что помогает предотвратить протечки.

Особенности устройства контробрешетки для кровель из натуральной черепицы ↑

Укладка контрбрусков в данном случае имеет свои особенности. Они должны иметь разное сечение:

нижние из них должны иметь большее сечение, учитывая, что именно они испытывают основную нагрузку;
средние контр брусья – чуть тоньше, а
верхние из них – самые тонкие.

Классическая схема кровельного пирога теплой кровли представляет собой теплоизоляцию, которая с одной стороны закрыта пароизоляционной пленкой, а с противоположной стороны – гидроизоляцией. Присутствие теплоизоляционной прослойки чревато скоплением большого количества конденсата. Поэтому наличие вентиляционного зазора между кровлей и гидробарьером обязательно.

Сечение контрреек в конструкции теплой кровли может равняться 40 х 50 либо 50 х 50. Экономить на толщине брусков при этом крайне не рекомендуется.

Рейки укладывают стандартно, то есть на стропила и крепят их саморезами длиной 90 мм.

Источник: http://stylekrov.ru/kontrobreshetka.html
