Двускатная крыша с висячими стропилами

Стропильная система висячая — Кровля и крыша

Для любого строящегося дома важно выполнить правильный расчет на момент строительства крыши, так как именно от этого будет зависеть защита от непогоды, потерь тепла, ветровых нагрузок и прочего. Крыша служит элементом защиты всего строения.

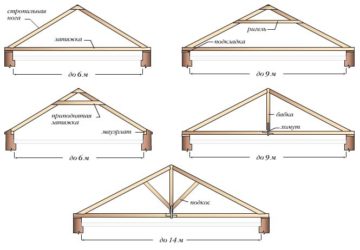

Виды висячих стропил.

Варианты наслонных и висячих стропил: отличительные особенности

Конструкция кровли может быть самой различной. Монтаж основан на использовании наслонных или висячих стропил. Разница состоит в том, что наслонные применяются, когда они могут опираться на центральную несущую стену, внутреннюю опорную колонну либо любой другой элемент со схожими функциями.

Но такой вариант не всегда подходит, часто случается так, что внутренней несущей или капитальной стены просто нет, то есть стропила будут опираться только на наружные стены, а конструкция для этого требуется совершенно другая. Для этого применяется висячий вариант стропил, которые можно использовать для пролетов с длиной от шести-семи метров.

Главное отличие между системами – это опора стропил.

Стропильные ноги в этом случае одним своим концом упираются в стены, а вторым соединяются сверху друг с другом. Крепление может осуществляться различными методами, начиная от прорезного шипа и заканчивая металлическими зубчатыми пластинами. Все ноги должны иметь соединение при помощи растяжки, которая не будет им давать разъезжаться в стороны, то есть создается жесткость и прочность крепежа. Наслонные имеют другую конструкцию, у них есть специальный элемент, который создает дополнительную точку опоры на внутренние капитальные стены.

Технические характеристики висячих стропил.

Из особенностей устройства висячих деревянных стропил необходимо отметить:

1. Cтропильные ноги соединяются наверху при помощи запила, дополнительно фиксируются болтами, пластинами или гвоздями. Верхние концы ставятся встык либо к коньковому прогону.
2. Встречные стропильные ноги соединяются затяжками.
3. Затяжки могут быть цельными либо составными, их сращивание при необходимости осуществляется за счет прямого или косого зуба.

Система висячих стропил отличается сложностью. Вес ее несколько больше, чем у наслонных, но она незаменима при перекрытии пролетов от шести до десяти метров, при устройстве мансардных помещений. Материала при этом может расходоваться больше, стоимость также будет выше, но на прочности это не скажется. Кроме того, именно стропила висячие применяются чаще всего для очень сложных типов крыш, вариантов их устройства много.

Устройство висячих стропил

Правильное устройство кровельной конструкции – это один из самых ответственных моментов всего строительства. Как фундамент является основанием для дома, так и крыша считается его надежнейшей защитой и залогом долговечности. Каркас крыши – это висячие и наслонные стропила, составляющие как бы скелет кровли, на который уже крепится обрешетка и внешнее покрытие, между стропильными ногами укладывают утеплитель, сверху кладут гидро- и пароизоляцию.

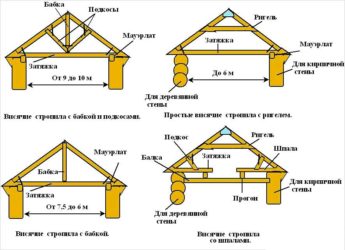

Ключевые элементы висячих стропил.

Перед началом строительства важно выполнить правильный расчет всей конструкции, так как от этого будет зависеть безопасность и надежность. Такой расчет основывается на следующих данных:

1. Размеры самого строения, материал изготовления стен, наличие либо отсутствие несущих внутренних стен, опорных колонн, наличие мансардного этажа.
2. Максимально допустимая нагрузка на стены.
3. Тип крыши, который будет сооружаться (обычная двускатная и односкатная, плоская, вальмовая, шатровая и прочее). В данном случае необходимо сразу же определить, какие именно деревянные стропила будут применяться (наслонные либо висячие).

Далее расчет должен включать в себя:

• сечение стропильных ног;
• шаг стропил, их правильное расположение;
• формы, которые будут принимать стропильные фермы.

Стропила могут быть самого различного вида, но чаще всего это форма треугольника, который образуют две стропильные ноги, упирающиеся друг на друга вверху.

Дополнительно, чтобы придать ферме надежность, все стропильные ноги соединяются затяжками, то есть специальным брусом, нейтрализующим функцию распора и придающим прочность и устойчивость.

Стропила висячие обладают своими особенностями, среди которых их возможность передавать нагрузки на стены. Мауэрлат не всегда обязателен, достаточно использовать обрезную доску для выравнивания ферм по горизонтали. Для устройства такой схемы особое значение имеет:

• тип кровли и размеры;
• вид кровельного покрытия;
• климатические условия региона.

Когда используются висячие варианты стропил?

Виды наслонных стропил.

Наслонные и стропила висячие – это неотъемлемая часть всей кровельной конструкции. Но отличаются они по условиям своего применения. Так, висячие конструкции применяются в том случае, если опирание стропил происходит только на бока здания, а не на внутренние несущие стены. Они используются, когда нет центральной стойки (опоры) для конструкции крыши. Для крепления элементов конструкции пользуются специальной затяжкой, которая может быть сделана из деревянного бруса или металлических планок. Такие затяжки обязательны, когда строятся мансардные помещения, в этом случае затяжка становится одновременно и балкой перекрытия для крыши.

В данном случае важен правильный расчет, так как при более высоком расположении растяжки общая величина нагрузок на всю систему будет только увеличиваться. Поэтому, когда используются висячие стропила с затяжками, необходимо в верхней их части применять более мощные конструкции, а узлы должны крепиться более надежно (желательно дополнительно к основным крепежным элементам использовать металлические зубчатые пластины).

Ширина одного пролета для висячих стропил должна составлять 6-10 м, а вот шаг может отличаться в зависимости от уклона ската крыши. Деревянные стропила могут быть выполнены из обычной обрезной доски, бруса либо бревна. Обязательна пропитка его антисептиками и антипиренами перед укладкой, чтобы обеспечить защиту от плесени, грибка.

Наслонные стропильные системы применяются в том случае, когда строение имеет внутреннюю несущую либо капитальную стену, на которую конструкция крыши может смело опираться. Наслонные стропила отличаются от висячих еще и тем, что у них есть дополнительный элемент, опирающийся на колонну, внутреннюю стену, любую несущую схему. Характеризуются наслонные стропила тем, что работают они только на изгиб. Для многих конструкций это настоящий плюс. Но есть и положительные стороны: наслонные стропила более надежны и просты в изготовлении, они обходятся намного дешевле, да и вес их меньше, а это очень важно для любой крыши.

Монтаж висячих деревянных стропил

Монтаж такой системы вполне доступен своими руками. Для крыши используют брусья из дерева с сечением в 5*20 см, которые предварительно необходимо обработать при помощи специальных антисептиков и антипиренов. Это обязательное условие для работы с деревянными элементами не только для крыши, но и для остальных конструкций дома. По установке деревянных стропил последовательность действий будет следующая:

Все узлы соединения стропил с элементами крыши для надежности могут крепиться металлическими деталями крепления – болтами, скобами, шурупами, саморезами.

1. Сначала наверху конструкции надежно соединяют два бруса, создается узел опирания стропил.
2. На стропилах делается выемка, то есть паз, для того чтобы была опора для мауэрлата.
3. Брус наверху должен соединяться с упором, для этого необходимо обеспечить соединение концов отдельных брусьев. Лучше всего первую конструкцию собрать на земле в виде шаблона, а остальные деревянные стропила изготавливать именно по этому образцу. В таком случае висячая стропильная система будет идеально ровной и надежной, а сама сборка быстрой. С подобной работой вполне могут справиться 3-4 человека. Расчет для деревянных стропил должен быть очень тщательным, не стоит пренебрегать этим, так как даже 1 мм может иметь значение.
4. Первые стропильные ноги монтируются на одном конце крыши, вторые – на противоположном. Между парами протягивается шнур для разметки, это поможет ориентироваться при дальнейших работах. Шаг, с которым устанавливаются стропильные ноги, необходимо определять исходя из расчетов уклона. Например, если угол ската крыши составляет 30 градусов, то ширина одного пролета, где идут висячие стропильные системы, должен составлять до 70 см. Иной вариант здесь не приветствуется специалистами, хотя и возможен в некоторых случаях.

Конструкция стропил не так сложна, как может показаться. Все узлы крепления стропильных ног и мауэрлата осуществляются при помощи кровельных гвоздей, металлических скоб и зубчатых пластин. Для усиления узлы могут скрепляться и саморезами по дереву. Опирание всех стропил на мауэрлат осуществляется согласно тому, какая именно схема стропильной системы была выбрана. Это зависит от типа крыши, ее размеров, наличия либо отсутствия внутренних несущих стен для опирания стропильных ног крыши.

Для устройства конструкции крыши любого дома применяется специальная стропильная система, выступающая в виде каркаса. Это может быть наслонная стропильная система, если есть несущие стены, на которые элементы конструкции могут опираться, либо висячие стропила, если каркас будет монтироваться только на боковые стены. В этом случае важен правильный расчет, чтобы крыша под собственным весом не сложилась.

Может применяться и безраспорная конструкция, треугольные арки с бабками, специальной затяжкой и прочие. Использование той или иной системы зависит от того, какие размеры имеет дом, какова его форма, модель самой крыши, материала покрытия. Смонтировать своими руками наслонные стропила и висячие не так сложно, но необходимо проводить предварительные расчеты, что обеспечит безопасность и надежность крыши дома.

Стропила висячие для кровельной конструкции
Стропила висячие не менее востребованы, чем наклонные. Их можно применять для пролетов с длиной от 6-7 метров. У них есть и ряд других особенностей.

Источник: kryshikrovli.ru

[content-egg module=GdeSlon template=compare]

При возведении крыши, основополагающим фактором, является выбор будущей стропильной системы. На эту конструкцию, в течение срока эксплуатации, действуют постоянные и временные нагрузки, поэтому правильный расчет и монтаж несущей системы обеспечат надежность и долговечность всей крыши в целом. Висячие стропила используются в сооружениях, где нет внутренних несущих стен, поэтому опорами для них выступают наружные несущие стены.

Источник: https://krovlyaikrysha.ru/stropilnaya-sistema-visyachaya.html

Двускатная крыша

В предыдущей публикации мы рассмотрели устройство односкатной крыши.

Как вы теперь знаете, такая конструкция может стать отличным выбором для небольшой бани, гаража или хозяйственной постройки на загородном участке.

Но при строительстве бани большей площади или возведении коттеджа более рациональным выбором будет устройство двускатной крыши.

Частично устройство двускатной крыши мы уже рассмотрели в статье о постройке крыши бани. Давайте теперь подробнее узнаем из каких элементов состоит стропильная система двускатной крыши. Посмотрим, какие преимущества она имеет, а также коснемся устройства кровельного покрытия.

Преимущества двускатной крыши

Двускатную крышу выгодно отличают несколько основных преимуществ. Так, угол наклона крыши в 45 градусов отлично предотвращает налипание снега к кровле постройки, тем самым уменьшая значение снеговой нагрузки.

Кроме того, двускатная крыша позволяет устроить мансардный этаж, на котором можно оборудовать гостевую комнату. Проект бани 6х6 с мансардой мы уже рассматривали несколькими публикациями ранее.

Также двускатная крыша значительно проще по своей конструкции, чем вальмовая или ломаная.

Устройство двускатной крыши

Двускатная крыша состоит из двух наклонных скатов покрытых кровельным материалом и двух фронтонов треугольной формы с торцов.

Стропильная система и мауэрлат относятся к несущим конструкциям, которые обеспечивают надежность и прочность крыши в целом. Мауэрлат можно назвать «фундаментом» крыши, его чаще всего устанавливают по всей длине несущих стен. Он выполняет функцию распределителя нагрузки, а также является опорой для стропил. Для мауэрлата обычно используют брус сечением 15 на 15 сантиметров. Его крепят на боковые стенные обрезы на расстоянии не менее 5 сантиметров от края стены.

Надежность и устойчивость скатной конструкции крыши напрямую зависит от мауэрлата, поэтому он должен быть хорошо закреплен.

Стропильная система двускатной крыши

Основные элементы стропильной системы двускатной крыши, которые могут применяться для двускатных крыш:

• Стропильные ноги (собственно стропила),
• Подкосы,
• Стойки,
• Прогоны,
• Затяжки (их еще называют стяжки).

Подкосы, стойки, распорки, ригели относятся к крепежным элементам. Низ стропил опирается на мауэрлат, который прочно установлен на несущей стене. Верхняя часть стропильной ноги крепится к подконьковому брусу. Для большей прочности применяют промежуточные прогоны, подстропильные ноги, которые берут на себя часть нагрузки.

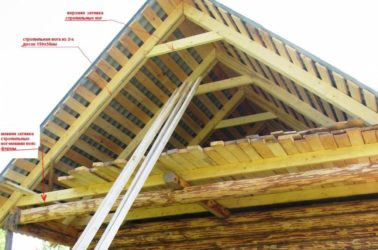

Двускатная крыша с висячими стропилами

Двускатная крыша может быть с наслонными или висячими стропилами. При наличии промежуточной опоры в районе конька стропила называют висячими, так как они нависают без средней опоры. Крыши с висячими стропилами используют при расстоянии между стенами, на которые опираются стропила, до 7 метров. Несколько различных решений устройства двускатной крыши с висячими стропилами показаны на рисунке ниже:

Как видите, висячие стропила упираются друг на друга в коньке, а в нижней части – устанавливаются в распор стен. Из-за такой конструкции стропильной системы с висячими стропилами на стены действует сила, старающаяся их опрокинуть наружу. Частично эта нагрузка компенсируется системой ригелей, затяжек и подкосов.

Двускатная крыша с наслонными стропилами

При стропильной системе с наслонными стропилами, стены не испытывают такой нагрузки. Наслонные стропила устанавливаются так, как показано на рисунке ниже:

Цифрами на рисунке обозначены:1 – стропильная нога; 2 – накладка; 3 – коньковый прогон; 4 – подкос; 5 – стойка; 6 – лежень; 7 – подкос; 8 – ригель.Как видите, часть нагрузки наслонных стропил передается на промежуточную опору в центральной части. Этой опорой может быть внутренняя стена или специально смонтированная опорная конструкция.

Расстояние между стропильными ногами является постоянной величиной, при его определении ориентируются на климатические условия местности — ветровые и снеговые нагрузки, а также на особенности кровельного материала (более тяжелый кровельный материал требует более частой установки стропил с меньшим расстоянием между ними).Средние показатели этого расстояния колеблются в промежутке от 0,8 метра до 1,2 метра. При расчете шага между стропилами для утепляемой кровли нужно учесть ширину теплоизоляционного материала, который будет укладываться в межстропильное пространство.

Это позволит меньше обрезать утеплитель.

Стропила четко подгоняются по размеру, чтобы каждая стропильная нога плотно прилегала к мауэрлату. Металлическими скобами или планками они прочно закрепляются. Крепление стропила к мауэрлату показано на рисунке ниже:

Завершающим этапом работы над стропильной системой двускатной крыши является окончательное закрепление всех элементов и устройство кровельного покрытия.

Кровля двускатной крыши

Покрытие двускатной крыши можно выполнять из металлочерепицы, профлиста, оцинкованного железа, ондулина, или из рубероида.

Материал для покрытия выбирается в зависимости от угла наклона крыши в соответствии с графиком:

Наиболее простым будет устройство двускатной крыши с холодным чердаком, покрытой рубероидом.Более трудоемким будет устройство утепленной крыши над мансардой или над теплым чердаком.

Устройство кровли из металлочерепицы для утепленной двускатной крыши будет выглядеть, как показано на рисунке ниже:

Как видите, никаких особых секретов в устройстве двускатной крыши нет, и при желании вы можете возвести ее своими руками.

В представленном ниже видео вы можете посмотреть устройство стропильной системы двускатной крыши (для просмотра видео нажмите на треугольник): Также предлагаем вам посмотреть способы сращивания бруса, досок и стропил: В последующих публикациях рассмотрим более подробно последовательность установки стропильной системы двускатной крыши.

Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать…

Как приготовить раствор для кладки печи?

Выбор печей для бани сегодня очень широк. Промышленностью выпускаются каменки на любой вкус и цвет. Вы можете подобрать готовую печь для установки в бане в соответствии с требуемой теплопроизводительностью в зависимости от объема парной и выбрать нужный… Читать…

Металлические каменки «Русь» от компании Теплодар

Для того, чтобы попариться в баньке сегодня вовсе не обязательно выкладывать основательную русскую печку, кладка которой под силу лишь опытным печникам. Сегодня промышленным способом выпускается большой ассортимент металлических каменок, обеспечивающих… Читать…

Источник: http://russkaya-banja.ru/krysha/133-stropilnaya-sistema-dvuskatnoj-kryshi.html

Из каких элементов состоит и каких видов бывает стропильная система двухскатной крыши

Стропильная система — мощный каркас кровли для удерживания кровельного покрытия и других элементов.

Насколько правильно устроен кровельный каркас зависит прочность крыши в целом.

Иначе может ухудшится ее функциональность, способность защищать здание от внешних воздействий и обеспечивать тепло в доме.

Поэтому нужно правильно подойти к выбору стропильных систем и верно составить план стропил двускатной крыши.

А как произвести расчет стропильной системы вы можете прочитаете здесь.

Виды стропильных систем для двухскатной крыши

В зависимости от назначения помещения, размеров двухскатной крыши, устройство стропильной системы двухскатной крыши классифицируются следующим образом: висячая система и наслонная.

Висячая система

Висячая стропильная система двухскатной крыши имеет опору только на несущие внешние стены здания.

В зависимости от ширины пролета, проекта крыши устройство висячих систем имеет особенности.

Для небольших домов

Висячую конструкцию целесообразно возводить для строений, где расстояние от одной стены до противоположной не превышает 6 метров. Каркас имеет вид треугольника.

Чтобы усилить несущую способность граней каркасного треугольника, используют несколько методов:

• Основания стропильных ног в вершине закрепляют накладками;
• Используют на боковые части бруски большего сечения;
• Закрепляют бруски, производя их врубку в коньковый элемент;
• Наращивают скаты для оборудования навеса путем вырубки в наращенных досках проем для каркасного бруса так, чтобы они сводились за линией, проходящей от края внутренней стены к наклону стропила.

Усиление каркасного треугольника

Для мансардных крыш

При обустройстве каркаса под мансарду следует обратить внимание на некоторые моменты:

• Обязательный монтаж мауэрлата, на который каркасный брус устанавливается путем врубки;
• Установка ригеля — основания для потолочного навеса этажа. Самый эффективный вариант крепления — врубка ригеля в стропило полускворднем;
• Длина доски скоса должна быть длиннее линии стены;
• Сечение каркасных брусков должно быть максимальным;
• Затяжку следует закрепить подвеской. При длинной затяжке требуется ее укрепление в центре с помощью прибитых досок сверху и снизу.

Кроме того, стропильная система двухскатной крыши с мансардой оборудуется утеплителями, что увеличивает нагрузку.

Стропильный каркас для мансардных крыш

Для больших домов

При пролете больше 6,5 метров для монтажа висячей системы требуется установить больше закрепительных элементов, чтобы не допустить провиса затяжки, который вызывает ее собственный вес.

Моменты, которые необходимо учесть:

• Затяжку целесообразно изготовить из двух брусьев путем врубки, закрепить металлическими пластинами;
• В центральной части каркаса следует установить бабку;
• Для уверенного распределения тяжести к бабке и стропильным доскам лучше крепить подкосы, а также другие удерживающие элементы.

При установке системы подвесного типа иногда может обойтись без монтажа мауэрлата и ограничиться установкой на гидроизоляционную пленку досок. Кроме того, висячая система отличается отсутствием сложных узлов, что облегчает работы по обустройству кровельного каркаса.

Висячая система

Наслонная система

Отличие конструкции наслонного типа от висячей в том, что конструкция имеет дополнительные точки опоры внутри помещения. Обязательным условием установки наслонной системы является монтаж мауэрлата.

Проект системы предусматривает монтаж как распорного, так безраспорного каркаса.

Безраспорный каркас

Безраспорный каркас следует устанавливать в домах, имеющих бревенчатые стены. При монтаже стропил, их основания должны крепиться к мауэрлату.

Варианты крепления основания системы к мауэрлату:

• Путем скашивания подошвы стропильной ноги таким образом, чтобы площадь ее с мауэрлатом была одинаковой, а выруб не превышал 0,25 см высоты балки. При этом стропила, не соединяясь между собой, крепятся к коньковому элементу с двух сторон;
• Путем соединения одним гвоздем стропильных брусьев у конька — вверху, и шарнирного соединения гибкой металлической пластиной к мауэрлату — внизу.

При креплении стропильных ног без соединения их в коньковой части следует особое внимание уделить точности расчетов.

Даже при незначительных расхождениях в схеме, на стены здания будет действовать распорное давление, которое может привести к разрушению стен.

Безраспорный каркас

Со схватками

Для усиления конструкции и придания ей устойчивости, к стойкам конструкции монтируют схватки. Следует использовать брус того же сечения, как и для стропил. Для увеличения прочности схватки прибивают с обоих сторон бруса.

Такой же вариант крепления эффективен при прочной фиксации конькового элемента, что препятствует смещению кровли в горизонтальном направлении.

Каркас со схватками

С подкосами

Подкосы усиливают несущую способность деревянного каркаса и обеспечивают прочность стропильной доски.

Важное требование при установке подкоса — правильно вымеренный угол среза, который дает возможность плотно прилегать подкосу к соединяемым элементам.

Каркас с подкосами целесообразно возводить в местах, где есть вероятность посадки фундамента, или в деревянных постройках, где допустима небольшая усадка стен.

Каркас с подкосами

С двумя опорами внутри помещения

Когда имеются две опоры в виде внутренних стен, то при обустройстве стропильных ног под них подкладывают балки. Если балки не установлены, то к основанию стропил прибивают стойку, опирающуюся на внутреннюю опору.

Подстропильные балки устанавливаются на несущих опорах. На опорах внутри помещения устанавливают лежни, на которые падает нагрузка от подстропильных балок со стоек. Стропилы подрезают таким образом, чтобы они плотно прилегали друг к другу, и закрепляют.

При такой конструкции коньковый прогон не устанавливают.

Для обеспечения безраспорности конструкции крепят затяжки.

Стабильность конструкции обеспечивается с помощью стоек, которые установлены горизонтально от внутреннего основания к стропильной ноге, и расшивок, — деревянных балок, которые соединяют основания стоек наискосок.

Если конструкция распорная, то над прогоном крепится балка, соединяющая каркасные ноги, — ригель.

Наслонная система

Виды стропильных систем

Устройство стропил для мансардной крыши

Перед монтажом стропильной системы под мансарду, необходимо правильно рассчитать нагрузку кровли и учесть другие факторы, которые могут повлиять на ее функциональность. Все деревянные элементы необходимо обработать антисептиками.

Монтаж стропильной системы выполняется поэтапно:

• Устанавливают мауэрлат на гидроизоляционный слой. Крепят доску к стенам скобами или гвоздями и привязывают металлической проволокой к заранее подготовленным в стене крюкам;
• Выпиливаются элементы каркаса;
• Изготавливается основной прямоугольник из затяжки и стоек;
• Монтируются два средних прогона, к которым крепят нижние стропильные брусья;
• Конструкцию можно поднять на крышу, где уже установить верхние стропила, соединив их у верхнего основания, закрепив коньковую балку и боковой прогон;
• Усиливают конструкцию необходимыми элементами: затяжками, стойками, подкосами, дополнительными упорами.

После установки каркаса на него укладывают пароизоляционную пленку, устанавливают обрешетку, элементы кровельного пирога и покрывной материал.

Устройство мансардной крыши

Устройство стропил для чердачного помещения

Чердак двухскатной крыши имеет самую простую висячую систему.

Для чердачного перекрытия целесообразно изготовить готовые фермы на земле, а затем их поднять на крышу, предварительно установив мауэрлат.

Фермы состоят из стропильных ног, прочно закрепленных затяжкой у нижнего основания. Можно дополнительно использовать подкосы или бабки.

Большое значение имеет закрепление затяжек на стропилах. Рекомендуется устанавливать затяжки так, чтобы их брусья располагались за линией стены на полметра, тогда отпадет необходимость дополнительно устанавливать свес.

Как изготовить стропила самостоятельно вы можете прочитать здесь.

Фермы закрепляют с помощью верхних и нижних прогонов.

Стропильная система для чердачного помещения

Стропильная система двухскатной крыши: элементы

При обустройстве каркаса двухскатной крыши используют элементы:

• Мауэрлат. Элемент, который крепится к несущей стене. К нему монтируется вся конструкция стропильного каркаса;
• Прогон. Брус, соединяющий стропильные ноги по бокам и в коньковом элементе;
• Затяжка. Балка, прикрепленная к стропильным ногам, препятствующая их расхождению;
• Бабка. Брус, расположенный вертикально и закрепленный у конька и затяжки;
• Подкос. Планка, соединяющая под наклоном лежень и стропило;
• Стойка. Вертикально упирается в лежень и стропило;
• Конек. Балка соединения верхних оснований стропил;
• Кобылка. Наращиваемая часть стропила для свеса;
• Свес. Дополнительная конструкция, служит для защиты от дождя наружной стены;
• Обрешетка. Решетка, установленная на стропильный каркас для прикрепления покрывного слоя.

Совокупность нескольких элементов (стропил, стоек, раскосов) в одной плоскости называется фермой.

Стропильная система двухскатной крыши, чертежи и фото ниже:

Чертеж элементов стропильной системы

Узлы стропильной системы двухскатной крыши

Надежное закрепление узлов конструкции обеспечивает прочность и выносливость конструкции, способствует увеличению ее срока службы.

Прочность основания двухскатной крыши зависит не только от правильного крепления.

Так же она состоит из правильного расчета всех элементов каркаса, от выверенного определения типа конструкции на этапе проекта.

Стропила для двухскатной крыши соединяются с разными элементами конструкции.

Основные узлы конструкции:

• С балкой: крепят либо шипованным зубом, либо зубом с упором. Дополнительно используют уголки. К балке монтируют, вырезая упор для шипа в балке с гнездом. Одинарный зуб крепят с шипом и упором. Если делают врубку, то расстояние от края бруска должно быть 0,2 — 0,4 м;
• С мауэрлатом: при жестком креплении используют уголки или делают запил, который закрепляется гвоздями или скобами, при шарнирном — двигающийся металлический крепеж, при запиле — гвоздь или скоба;
• С коньком: обрезав край под углом крепят встык с помощью гвоздей, закрепив скобой или накладной доской. Внахлест доски скрепляют болтом или шпильками.

В зависимости от пролета элементы крепят:

• Бабкой. Верх — скобами и хомутом, низ — хомутом;
• Подкосом. Верх крепят к стропило, низ — к бабке;
• Стойками. Крепят деревянными или металлическими накладками, шпильками.

Схема стропильной системы двухскатной крыши представлена ниже:

Схема узлов стропильной системы

В данном видео вы узнаете о том, как строится двускатная крыша и стропильная система мансарды.

2017-02-06

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/dvuskatnaja/stropilnaya-sistema.html

Висячие стропила: основные характеристики и способы устройства

Основными несущими кровельными элементами являются наслонные или висячие стропила. Общий вес всей нагрузки на кровельную систему позволяет делить их на типы постоянных и временных (краткосрочных, длительных и особых).

Вес всех материалов для строительства кровли должен включаться в расчет при возведении стропильной системы, поэтому требуется ее соответствующая устойчивость к длительным нагрузкам.

К краткосрочным нагрузкам на кровлю можно отнести: вес человека, специального оборудования для сервиса либо ремонта системы кровли. К нагрузкам особого типа относят влияние сейсмической активности. Дерево для стропил берут преимущественно хвойной породы, прошедшее специальную и дополнительную обработку антисептиками, огнезащитным составом.

К постоянным нагрузкам относится вес всей конструкции висячих стропил, куда включается:

1. Кровельный материал.
2. Стропильная система.
3. Слой теплоизоляции.
4. Материалы, используемые при отделке потолков.

Приступив к строительству кровли, необходимо повышенное внимание обращать на то, какие стропила будут использованы — наслонные либо висячие. Выбирая их, следует сопоставить форму крыши с размерами самого строения и вида его кровли. Крыша при этом может иметь двускатный либо односкатный тип. Это подразумевает использование стропил с разными способами креплений при монтаже.

Стропила и их монтаж

В постройках, имеющих односкатный либо двускатный тип кровли, применяются наслонные стропила. Данный вид элементов является конструкцией малых размеров либо брусьев, для которых опорой служат две стены строения, либо же три точки, включающие конек с двумя стенами.

Коньковый элемент, то есть брус, укрепляется с помощью стоек, опирающихся в лежни. Использование определенных вариантов, после того как выстроенный дом имеет необходимые габаритные размеры, то есть больше 6 метров, связано с появлением потребности в возведении стен либо опор.

Опорами самым концам конструкции наслонных стропил служат стены дома, а средний уровень конструкции должен опираться на дополнительные опорные элементы (стойки, балки, различные прогоны и т.д.), которые являются промежуточными. Соответственно они могут быть установлены в строениях, оснащенных столбчатыми опорами либо средним уровнем несущих стен.

Наслонный тип стропил устанавливают при расстоянии от одного вида опоры до другого не больше 6,5 метров. Присутствие дополнительных опорных элементов может позволить сделать ширину больших размеров, которая должна быть перекрыта с помощью наслонных стропил, размер которых до 12 метров. Иногда проем перекрывают с помощью двух соседних опор на ширину не более 15 м.

В постройках из бруса в качестве опор стропильным ногам предусмотрены верхние венцы из дерева. Опорой каркасных ног служит верхняя обвязка. Если ширина постройки является везде одинаковой, то кровля с наслонным видом стропил выходит с наименьшим весом. Вместо обыкновенных конструкций из дерева использование железных форм и балок является преимущественным.

Если кровельная стропильная система имеет стропила, создающие условия нормального давления на стены, которое является горизонтальным и распирающим, то при этом названием стропильных ног будет безраспорные наслонные стропила. Монтировать их допустимо тремя путями, исключающими возможность небезопасного уровня нагрузок на стенки:

1. Стропильная нога при монтаже прошивается бруском, она иногда может и упираться концом в сам мауэрлат, укреплять ее требуется путем врубки.
2. За счет подвижного соединения, а именно ползуна, стропила внизу крепятся к брускам либо мауэрлату, укладку верхних концов стропил фиксируют гвоздями.
3. Данный способ имеет значение для жесткого типа монтажа прогонов и стропил, который используется для коньковых узлов. Доски следует прибивать гвоздями в параллельном направлении коньковому брусу каждой стороны.

Монтировать наслонные стропила распорные — это значит устраивать кровельные системы, уровень давления на систему которыми будет передаваться на стены (если стропила прикреплены к ним).

Если учитывать все три возможных способа крепления безраспорных типов стропил, поменяв крепление стропил на жесткое, неподвижно соединив их с брусками либо мауэрлатом, то можно достичь создания внутреннего напряжения в системе, выраженного в распирающем типе давления на стенки.

Фактически распорные виды наслонных стропил являются переходной схемой в условиях монтажа безраспорных стропил наслонного типа к висячим элементам.

Как вести расчеты нагрузки на кровельную стропильную систему

Расчеты различных показателей ветровой нагрузки связаны с определенным типом местности. Чтобы сделать расчет снеговой или ветровой нагрузок, можно воспользоваться формулами (1) и (2):

S = Sg * µ В (1),

где Sg — показатель для расчета веса покрова снега на метр квадратный горизонтальной поверхности участка земли, который должен приниматься во внимание в соответствии с таблицей. Табличные значения от I до VIII соответствуют областям, обозначенным на карте снеговых нагрузок по регионам. Схема для расчета по таблице представлена на рис. 3.

µ — коэффициент, указывающий на переход от общего веса всего покрова снега на земле к снеговой нагрузке на покрытие.

Коэффициент µ определяется углом наклона ската крыши:

• µ=1, если угол наклона ската < 25°;
• µ=0,7, если угол наклона ската находится в интервале 25-60°;
• если углы наклона ската крыши больше 60°, то уровень коэффициента µ в условиях полного расчета значения снеговой нагрузки не учитывается.

W = Wo * k (2),

где Wo — показатель нормативных значений ветровых нагрузок, учитываемый в формуле по табличным данным для расчета;

k — коэффициент, зависящий от условий местности, учитывает изменение давления ветра по высоте, его определяют, учитывая табличные значения.

Буква «А» в таблице означает наличие открытых побережий разных водоемов, пустыни, тундры, лесостепи или степи.

Под «В» понимается наличие городской территории, лесного массива или иной местности, имеющей неровности либо барьеры больше 10 м высотой.

Висячие стропила: как правильно устанавливать

Для перекрытия различных пролетов, которые достигают более 7 м в длину, в большинстве случаев применяются висячие стропила, показанные на рис. 6. Их устройство связано с принятием стены за точку опоры. Используется специальная затяжка, препятствующая тому, чтобы конструкция стропильных ног разъезжалась.

По своим эксплуатационным свойствам висячая стропильная система основана на возможных сжатиях и изгибах. Вместе с тем система обладает распирающими способностями, передающимися стенам. С целью снижения этих усилий используются затяжки (стальные либо из дерева), которые соединяют стропильные ноги. Они могут размещаться у основания конструкции стропильной системы и повыше его.

При пролетах, составляющих больше 8 м, может быть использована балка (стойка), имеющая подкосы. К плюсам данной кровельной системы относится способность к перекрытию больших просветов.

Висячие стропильные системы применяют для построек, имеющих облегченную конструкцию стен. При устройстве стропил висячего типа они обычно могут упираться своими концами в конструкцию стены постройки, а также мауэрлат, который представляет собой опорный вид бруса. Опорные конструкции промежуточного типа при этом не предусматриваются.

Стропильную систему закрепляют хомутами к стенкам строения. Возникает распорное напряжение, которое не передается на стенки, а остается в установленных пределах формы треугольника, который включает затяжку и оба элемента висячих стропил. Затяжка должна быть укреплена на мауэрлате. При этом стропила с затяжкой опираются не на конструкцию стен, а на мауэрлат.

При установке висячих стропил используют запил. Так стропильную ногу крепят на сам мауэрлат, зафиксировав ее болтами либо гвоздями. Устройство висячих стропил завершено, когда они концами встык соединены в коньке и укреплены деревянными накладками.

Источник:

Висячие стропила и их конструкция

В процессе строительства, когда дело подходит к возведению кровли, не последнюю роль играет правильный подбор кровельной конструкции. Именно она является основой, способной выдержать все виды нагрузок, которые оказывают на кровлю определенное давление. А к элементам несущей конструкции кровли относят стропильную систему – наслонные и висячие стропила.

При проектировании стропильной конструкции необходимо учитывать такие факторы:

•  нагрузка на систему,
• величина сечения стропильных ног,
• шаг стропил и их расположение,
• форму фермы.

Самая простая конструкция фермы, которую могут образовать и наслонные, и висячие стропила, по форме напоминает треугольник, состоящий из пары стропильных ног, упирающихся друг в друга по верху, и стоящих враспор. Для поддержания прочности и надежности упора стропильные ноги соединяются дополнительно с помощью затяжки, которая выполняет нейтрализующую функцию распора.

Конструкция висячих стропил такова, что они могут передавать несущим конструкциям стен только вертикальные нагрузки. Тем не менее, усилия распора в системе остаются, при этом мауэрлат не обязателен.

Достаточно подложить обычную обрезную доску на гидроизоляцию. Доска необходима лишь для того, чтобы выровнять фермы по горизонтали, а также для увеличения площади поверхности соприкосновения опоры узла опирания фермы.

Ключевые моменты, на которые стоит обращать внимание при проектировании стропильной конструкции

• Тип кровли (одно-, двух-, четырехскатная, шатровая, шпилеобразная)
• Вид кровельного покрытия (металл, шифер, черепица)
• Климатические условия для конкретного региона, в которые входит определение количества ежегодных атмосферных осадков (снега и дождя) и величины ветровой нагрузки

Как видно, каждый из факторов является неотъемлемой частью проекта. В противном случае, несоблюдение всех требований, или неверные расчеты, могут привести к деформированию стропильной конструкции, что, в свою очередь, чревато травмоопасными ситуациями в результате обрушения кровельной конструкции.

Их используют для устройства кровельной конструкции там, где отсутствуют внутренние несущие стены. Конструктивно, висячие стропила опираются на стойки по краям здания. А вот центральной стойки (опоры) не существует.

Затяжку можно соорудить как из металлических планок, так и из деревянных брусьев, а ее местоположение будет определяться в зависимости от типа кровельной конструкции. К примеру, затяжка у основания стропильной конструкции применяется при возведении крыш мансардного типа: затяжка в этом случае будет являться балкой перекрытия.

Вот почему, когда необходимо монтировать стропильные висячие системы с затяжкой, в верхней части желательно использовать мощные конструкции и более тщательно подбирать способы крепления.

Когда монтируется крыша с висячими стропилами, то ширину пролета можно принимать равной 6-10 м.

Стропила могут быть из обрезной доски, бревен или брусьев. Крепежами выступают гвозди больших размеров, стальные уголки, профили, болты.

Как правило, этот вид стропильной конструкции может применяться в тех объектах строительства, в которых имеется внутренняя несущая/капитальная стена. Конструктивно, деревянные наслонные стропила отличаются от висячих внутренним дополнительным элементом, опирающимся на несущую внутреннюю конструкцию – колонну или стену.

Наслонные стропила могут работать только на изгиб, в отличие от висячих. В качестве стропильных ног используются брусья сечением 50х200 мм, обработанные антисептическим раствором.

Последовательность действий при сооружении стропильной конструкции такова:

• у соединяются два бруса. На стропилах вырезается выемка – паз для последующей опоры на мауэрлат. При этом следует сделать небольшие пометки на ногах – правой и левой.
• Стропила устанавливаются и соединяются крепежными элементами с мауэрлатом.
• Выемка в верхней части стропил должна быть такой, чтобы обеспечивалось соединение бруса с упором. Для этого можно проделать следующее: соединить брусья концами и отметить линию выреза выемки. Последующие стропильные ноги можно делать на основе «шаблонов» первых двух – отдельно правую и отдельно левую. При этом все остальные ноги можно размечать уже на земле – разумеется, после тщательных замеров.
• Вторая пара стропильных ног должна быть установлена на другом конце будущей кровли, а между парами следует протянуть «разметку-уровень» — обычный шнур. На него потом можно будет ориентироваться при устройстве последующих пар стропил.

Источник: https://potolko.ru/sovety/visyachie-stropila-obzor-konstruktsij-shema-ustanovki-visyachih-stropilnyh-sistem.html

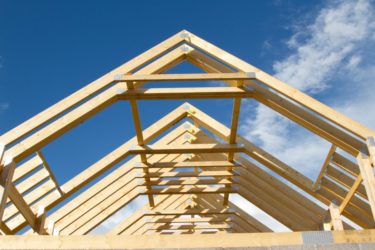

Висячая стропильная система двухскатной крыши

При возведении крыши, основополагающим фактором, является выбор будущей стропильной системы. На эту конструкцию, в течение срока эксплуатации, действуют постоянные и временные нагрузки, поэтому правильный расчет и монтаж несущей системы обеспечат надежность и долговечность всей крыши в целом. Висячие стропила используются в сооружениях, где нет внутренних несущих стен, поэтому опорами для них выступают наружные несущие стены.

Элементы висячих стропил и факторы, влияющие на их выбор

Жилые дома, в основном, имеют в своей конструкции внутренние опорные несущие стены, поэтому применение висячих стропил в них, напрямую связанно с будущим обустройством мансарды. Висячая стропильная система, по сравнению с наслонной, является более сложной. Сложна операция изготовления не только самих стропил, но и монтаж их на стену. При использовании наслонных стропил узлы конструкции собираются вручную из легких элементов. В случае с висячими стропилами, собранная, громоздкая конструкция подается на крышу краном, либо разбирается внизу, подается вручную наверх и собирается заново.

Простейшая стропильная ферма представляет собой треугольник, состоящий из двух стропильных ног, упертых друг в друга и затяжки. Получившаяся конструкция – распорная, но на наружные стены сооружения распор не передается ввиду его нейтрализации затяжкой. Таким образом, в висячей стропильной системе, на стены сооружения передаются только вертикальные усилия, горизонтальные отсутствуют, что делает конструкцию узлов опирания на стены достаточно простой.

Затяжка сооружается либо из деревянных брусьев, либо из металлических планок, а месторасположение зависит от типа кровельной конструкции. Например, при возведении крыши мансардного типа затяжки устанавливаются у основания стропильной конструкции и являются балками перекрытия. Мауэрлат в такой системе не является необходимой частью конструкции. Он может заменяться доской, которая кладется на гидроизоляционную основу, и служит для выравнивания стропильных ферм относительно горизонта, а также для предотвращения смятия древесины в районе узла опирания фермы.

Перед началом проектирования висячей стропильной системы необходимо учитывать следующие важные факторы:

• климатический регион, сюда входит учет снеговых и ветровых нагрузок, а также общее количество атмосферных осадков;
• вид кровельной системы (односкатная, двухскатная, шатровая, вальмовая и т.д.);
• угол наклона ската крыши;
• вид кровельного перекрытия (шифер, металлочерепица, профнастил и пр.).

Зная вышеперечисленные факторы нагрузок, рассчитывается сечение стропильных ног и ширина пролета висячих стропил. Устройство висячих стропил во многом зависит от применяемой конструкции и характеризуется наличием дополнительных элементов таких как: подкосы, ригели и бабки.

Конструкция висячих стропил во многом зависит от длины пролета в сооружении и наличия или отсутствия мансардного помещения на чердаке.

Разновидности конструкций висячих стропил

Различают следующие типовые конструкции висячих стропил:

1. Трехшарнирная треугольная арка

Висячие стропила с затяжкой выполняются в форме замкнутого треугольника. В такой системе на изгиб работают стропила, а затяжка работает на растяжение. Минимальная высота подъема конькового прогона составляет не менее 1/6 длины арочного пролета. Такую конструкцию применяют для мансардного чердака, где на затяжку возлагается роль чердачного перекрытия. Для того чтобы уменьшить изгибающий момент, концы стропильных ног упирают с эксцентриситетом (небольшое смещение, расстояние) относительно их продольных осей.

Треугольная трехшарнирная арка с бабкой или подвеской

При длине пролета более 6 метров становится проблематичным использование цельного бруса, также возникает существенный прогиб от собственного веса затяжки. В таком случае, её подвешивают к коньку, а подвеску изготавливают деревянной и называют бабкой, либо железной и называют тяжем. Необходимая длина затяжки достигается путем состыковки более мелких элементов, которые крепятся на хомуте подвески при помощи косого или прямого сруба и болтов.

Наиболее распространенная ошибка при устройстве подвески – это ее инсталляция по схеме стоек с упором на затяжку и карнизный узел. Принцип работы подвески основан на растяжении, а стойки на сжатии. Поэтому низ подвески (бабки) не должен достигать затяжки. Подвеска (бабка) должна висеть на карнизном угле и крепиться к затяжке при помощи деревянных накладок, гвоздей и болтов.

Треугольная трехшарнирная арка с приподнятой затяжкой

Висячие стропила с приподнятой затяжкой часто применяют при использовании чердачного помещения под мансарду. В такой схеме затяжка крепится не внизу стропильных ног, а продвигается вверх и чем больше высота подъема затяжки, тем большее растягивающее напряжение она испытывает. В мансардном помещении такая затяжка играет роль балки потолочного перекрытия и не несет на себе полезной нагрузки. Эта затяжка может быть защищена от провисания с помощью установки подвески.

Треугольная трехшарнирная арка с ригелем

В этой схеме нижний опорный узел меняется с ползуна на шарнирно неподвижную опору. Стропильная нога делается с врубкой в мауэрлат, что делает всю арку устойчивой конструкцией. В такой системе приподнятая затяжка меняет направление своей работы с растяжения на сжатие и называется ригелем.

Треугольная трехшарнирная арка с подвеской и подкосами

С увеличением длины стропил возрастает и их прогиб. Для предотвращения прогиба стропила подпирают подкосами. Так как, в отличие от наслонной системы, низ подкосов упереть просто некуда, то их упирают в бабку. Получается достаточно прочная конструкция с круговой передачей нагрузок: стропила давят на подкосы, подкосы растягивают подвеску, подвеска тянет вниз верхушку стропил и коньковой прогон, подкосы сжимаются стропилами.

Карнизный узел (место соединения стропила с затяжкой) имеет несколько вариантов реализации: ортогональная лобовая врубка (с одинарным или двойным зубом), пластинчатое и дощатое крепление.

Правила монтажа системы висячих стропил

Порядок установки висячих стропил, условно, разбивается на следующие пошаговые операции:

1. Вырезаются запилы на правом и левом стропиле для устойчивого и надежного крепления к мауэрлату
2. Правая и левая стропилины помечаются условными метками в зависимости от их будущего расположения
3. В верхней части соединяются стропила, ранее выбранным способом (внахлест, встык) либо к коньковому прогону с помощью: металлической пластины, доски, фанеры
4. После установки двух первых стропильных ног и проверки точности их монтажа, делаются шаблоны для правых и левых стропилин
5. Вторая пара стропильных ног подготавливается на земле, при помощи ранее сделанных шаблонов
6. Устанавливается вторая пара на другом краю сооружения
7. Между полученными, фронтонными парами, протягивается бечевка для контроля уровня остальных стропил
8. Оставшиеся стропильные пары, устанавливаются на расстоянии, предусмотренным проектом
9. Высота стропильных ног регулируется ранее натянутой бечевкой и если ее не хватает, то возможно использование деревянных подкладок
10. Расстояние между стропилами снизу регулируется по разметке на мауэрлате, а вверху, по разметке на временной доске

При достаточно большом расстоянии между наружными стенами монтаж висячих стропил происходит с помощью затяжки для придания устойчивости конструкции. Расстояние между затяжками должно равняться расстоянию между стропилами и его необходимо постоянно контролировать. Чтобы не произошла деформация затяжки под собственным весом, ее следует закрепить с коньком стропильной пары. Такую процедуру необходимо провести с каждой стропильной парой.

Соблюдение порядка монтажа висячих стропил и правильный выбор схемы конструкции, обеспечат крыше необходимую долговечность, прочность и устойчивость.

Похожие новости

Источник: http://krovlya-mp.ru/visyachaya-stropilnaya-sistema-dvuhskatnoj-kryshi.html
