Гидроизоляция конька крыши из металлочерепицы

В этой статье:

Как выбрать уплотнитель под конёк кровли?

Конструкция крыши из металлочерепицы и профнастила имеет довольно сложное устройства. Структура ската образно может быть представлена в виде слоеного пирога, состоящего из кровельных, термоизоляционных и гидроизоляционных материалов, которые вместе делают кровлю прочной, надежной и долговечной. Особую сложность предстает монтаж конька, то есть линии, где сходятся кровельные скаты.

Чтобы этот элемент кровли не стал причиной протечек и увеличения теплопотерь, нужен утеплитель. Раньше для утепления конькового соединения использовались подручные средства, которые остались от монтажа крыши, то есть его делали из остатков основного материала.

Сейчас используют для уплотнения универсальный материал, который продается в любом строительном магазине. В этой статье мы расскажем, как выбрать уплотнитель под конек из металлочерепицы и профнастила.

Что такое конёк?

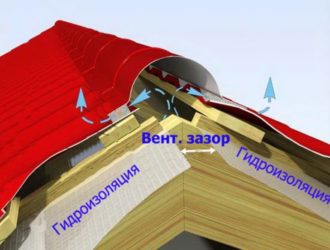

Конек или коньковое соединение – это линия, которая образуется в месте соединения кровельных скатов. Это важный элемент кровли, правильное устройство которого играет огромную роль при эксплуатации кровли.

Профиль металлочерепицы имеет волнообразную форму, профнастил – трапециевидную. Из-за этого необходим монтаж уплотнителя под конек. При этом важно соблюдать 2 условия:

С одной стороны, через конек под кровлю могут попасть дождь, снег, холодный воздух, поэтому его нужно изолировать. Так как поверхность покрытия неровная, в коньковой оси образуются щели и зазоры. Без планок примыкания конек является наиболее уязвимым для протечек элементом кровли.

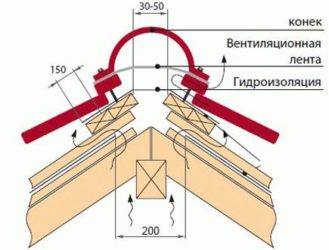

С другой стороны, коньковое соединение служит для вентиляции кровли. Поэтому устройство конька крыши должно иметь отверстия, через которые не дает проникнуть влаге, но свободно проходит воздух, так необходимый для проветривания подкровельного пространства.

Важно! Для оборудования конькового соединения можно использовать различные уплотнители крыши. Применяются как покупные, так и самодельные уплотнители. Для изготовления доборной детали можно использовать то же материал, из которого изготовлена кровля.

Что такое уплотнитель?

По опыту профессиональных кровельщиков большая часть протечек происходит в районе конькового соединения. Хуже всего, когда протекать кровля начинает в осенне-зимний период, когда ремонт покрытия может влететь в копеечку.

Решая вопрос предотвращения протечек, домовладельцы часто задаются вопросом, что такое уплотнитель и какой лучше выбрать для оборудования конька. Уплотнитель под конец – это специальный материал, который представляет собой ленту из влагостойкого пористого материала, он укладывается по обеим сторонам конька под коньковый профиль.

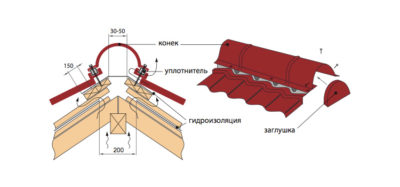

Уплотнитель для конька точно повторяет форму металлочерепицы, поэтому прилегает очень плотно, не пропуская влагу. Он должен обладать следующими характеристиками:

Устойчивость к влаге. Коньковый уплотнитель в процессе своей эксплуатации постоянно взаимодействует с водой, поэтому материал, из которого он изготавливается, должен иметь высокую устойчивость к воздействию влаги: не сминаться, не деформироваться при намокании.

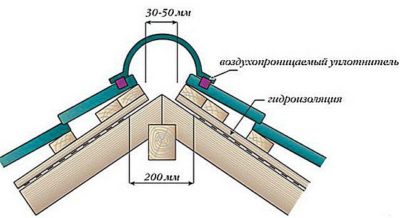

Воздухопроницаемость. Коньковая деталь служить аэратором, через который в подкровельное пространство проникает свежий воздух. Поэтому пористость уплотнителя позволяет герметизировать зазоры между листов материала, при этом не затрудняя циркуляцию воздуха.
Подходящая форма. Уплотнитель для конька подбирают под конкретную черепицу или профнастил в зависимости от формы их профиля. Ко всем профильным материалам в комплекте поставляется подходящий по форме уплотнитель.

Обратите внимание! Если правильно подобрать материал для гидроизоляции конька, то он будет защищать от проникновения под этот элемент кровли грязи, пыли, талой и дождевой воды, холодного воздуха, а также птиц и вредителей, вредоносное воздействие которых приводит к преждевременному ремонту крыши.

Разновидности

Выбирая уплотнитель под конек профлиста или металлочерепицы важно, чтобы он соответствовала главному принципу: он должен подходить по форме и размеру к кровельному материалу, обладать высокой устойчивостью к воде и воздухопроницаемостью. Только тогда процесс монтажа и эксплуатация этого элемента не вызовет трудностей.

Различают следующие виды уплотнителей:

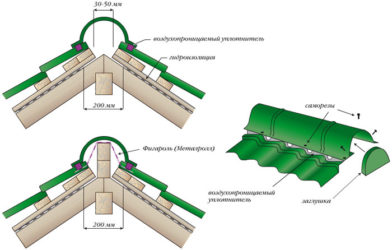

Универсальный. Уплотнитель универсального типа представляет собой ленту из качественного пенополиуретана. Он прокладывается между кровельным материалом и коньковым профилем, занимая любой необходимое пространство. Этот материал работает как фильтр, пропуская под кровлю воздух, но не давая проникнуть туда грязи, насекомым и воде. Он часто имеет самоклеящуюся основу, поэтому легко приклеивается к поверхности скатов крыши. Данный процесс характеризуется коротким временем приклеивания и простотой.
Профилированный. Этот тип изготавливают из модифицированного, более плотного пенополиуретана. Один край ленты вырезается, исходя из формы и размеров металлочерепицы, поэтому он идеально прилегает к кровельному покрытию. Для обеспечения циркуляции воздуха, в нем изготавливают вентиляционные отверстия.
Саморасширяющиеся. Уплотнитель этого типа пользуется огромной популярностью, благодаря своей универсальности. Под воздействием высокого давления пенополиуретан сильно сжимается, а при высвобождении расширяется, заполняя собой малейшие зазоры. Он также снабжается клеевой лентой для упрощения процесса монтажа.

Помните! От вида уплотнительного материала зависит конструкция конька. Металлочерепица требует использования универсального или саморасширяющегося материала, профнастил – профильного, мягкая кровля – не требовательна в этом вопросе.

Технология монтажа

Важно понимать, что не зависимости от используемого кровельного материала и конструкции крыши, для герметизации конькового соединения используется уплотнительная лента.

Однако, при работе с профилированными материалами зазоры из-за формы профиля получаются больше, поэтому эти места чаще всего становятся причинами протечек. Пренебрегать этим мероприятием не рекомендуется, так как ремонт обойдется дороже, чем приобретение уплотнительной ленты, которая стоит не более 100 р/м.

При укладке нужно соблюдать следующие правила:

Приклеивать уплотнительную ленту на клеевой основе необходимо на тщательное очищенное и обезжиренное основание.
Профилированные уплотнители фиксируются на оцинкованные саморезы.
Лучше приклеивать ленту при плюсовой температуре, так как клей будет схватываться лучше.
Приклеивание производится только на абсолютно сухую поверхность кровельного покрытия.
Для ускорения расширения саморасширяющейся ленты ее можно нагреть строительным феном.
Ленты приклеивают в стык, не растягивая, не перекручивая, не сгибая.

Процесс установки уплотнителей

Помните! Чтобы приобрести правильный материал для уплотнения, достаточно прийти в любой кровельный центр, зная параметры своего покрытия кровли. С таким уплотнителем конек будет выглядеть более аккуратно и эстетично, чем при использовании подручных средств.

-инструкция

Источник: http://KrovlyaKrishi.ru/elementy-kryshi/konek/uplotnitel-pod-konyok.html

Гидроизоляция кровли под металлочерепицу, как правильно сделать и не допустить ошибки в работе

Крыша из металлической черепицы особо привлекает внимание владельцев таунхаусов или коттеджей. Но с этим материалом надо быть осторожнее: в случае неправильного обустройства гидроизоляции металлическая черепица станет причиной быстрой порчи всей несущей конструкции крыши. Монтаж водонепроницаемого полотна под штучное кровельное покрытие из металла — это ответственная миссия.

Необходимость гидроизоляции кровли из металлочерепицы

Гидроизоляция является одним из самых важных этапов в работе по монтажу кровли и основой для надёжного и успешного функционирования дома в течение длительного времени.

Специалисты указывают следующие причины обязательной гидроизоляции кровельной металлической черепицы:

образование на волнистом материале из оцинкованной стали большого количества конденсата – «продукта» потери металлом значительного объёма тепла;
риск порчи стропильной системы просочившейся в «кровельный пирог» влагой, что приводит к изменению конфигурации кровли под воздействием «атаки» грибка и плесени;
опасность проникновения сырости в утеплитель, который без специального барьера напитывается водой и становится бесполезным (даже после просушки);
угроза появления ржавчины на внутренней поверхности металлического кровельного покрытия, особенно в зонах фиксации материала на стропильных ногах.

Конденсат — главный враг кровельного покрытия

Игнорирование требования укладывать под металлочерепицу гидроизоляционный материал чревато значительным сокращением срока функционирования кровельного покрытия.

Поиск водонепроницаемого материала

Занимаясь поиском подходящей гидроизоляции крыши из металлической черепицы, придётся делать выбор между тремя материалами: рубероидом, плёнкой и мембраной.

Рубероид

Рубероид славится прочностью и приемлемой стоимостью. Но его берут только в ситуации, когда необходимо защитить от влаги кровлю холодного типа, ведь рубероид перекрывает доступ пару.

Рубероид сможет обезопасить слои «кровельного пирога» от воздействия сырости и ветра. Но если эти неблагоприятные явления будут чрезмерно выраженными, то эффект от укладки рулонного материала станет ничтожным.

Рубероид — прочный и недорогой гидроизоляционный материал

Гидроизоляционная плёнка

Гидроизоляционная плёнка — это тонкое полотно на базе полиэтилена, создаваемое путём продавливания расплава материала через формующее отверстие в экструдере. Такое строительное сырьё заслужило репутацию относительно недорого и хорошего в плане эксплуатации материала.

Гидроизоляция плёнкой на основе полиэтилена — мудрое решение, если нужно защитить от сырости мансардную крышу.

Гидроизоляционная плёнка — самый популярный материал для гидроизоляции

Для предотвращения порчи кровли влагой производят плёнки нескольких видов:

классическая плёнка, главная особенность которой — двухконтурная изоляция;
мембранная супердиффузионная плёнка, отличающаяся одноконтурной изоляцией, позволяющей кровельному утеплителю служить максимально долго;
антиконденсатная плёнка, характеризующаяся двухконтурной вентиляцией и ворсистостью, способствующей поглощению влаги.

Гидроизоляционную плёнку оценивают и отрицательно: она не способна противостоять негативному влиянию ультрафиолета, из-за которого превращается в хрупкий материал.

Мембрана

Мембрана — это тончайшая плёночная материя, произведённая из полимеров нового времени, то есть из полиэтилена низкого давления или поливинилхлорида. Ультрасовременное гидроизоляционное полотно играет роль барьера для воды и при этом не перекрывает путь выходящим через потолок дома парам. В отличие от плёнки, мембрана невосприимчива к ультрафиолету и давлению воды, поэтому беспрекословно служит в течение срока, заявленного производителем.

Мембрана становится непревзойдённым материалом в борьбе с сыростью, поскольку её поры отличаются специфическим строением. Тончайшее полотно, как это неудивительно, состоит из множества слоёв.

Гидроизоляционная мембрана — это материал исключительно для «тёплой» кровли

Мембрану кладут под металлическую черепицу лишь в случае создания «кровельного пирога» тёплого типа. Лучше всего от воздействия сырости конструкцию крыши оберегает материя с антиконденсаторным эффектом, которая включает в себя армированный и впитывающий слои. Вместе они ограждают кровлю от воздействия осадков и «захватывают» капли жидкости.

Усовершенствованный гидроизоляционный материал — мембрану — разумнее использовать, если здание находится в местности, где часто идут дожди.

Укладка гидроизоляции под металлочерепицу

Монтаж гидроизоляционного материала — это этап кровельных работ, выполняемый после сооружения конструкции из стропильных ног.

Чтобы правильно уложить под металлочерепицу плёнку или мембрану, действуют следующим образом:

Материал разрезают на отдельные фрагменты, длина которых на 15% превышает размер ската крыши.
Перфорированной стороной наружу полотна расстилают на стропильной системе, двигаясь от карниза к коньку. Каждую полосу кладут перпендикулярно деревянным элементам несущей конструкции крыши. При этом материал не натягивают, а стелят свободно, позволяя ему немного провисать между стропильными ногами. В противном случае в скором времени полотна порвутся под влиянием резких изменений температуры.
Плёнку укладывают той стороной, которой она раскручивается
Полосы соединяют кромками, делая нахлёсты по 10 см при наклоне крыши более 30°; и по 20 см — если этот показатель колеблется в пределах 20°. Когда кровля наклонена на 21–31°, кромки отрезков материала соединяют на 15 см. Выполняя эту задачу, следят за тем, чтобы участки наложения «лент» друг на друга приходились на поверхность стропил. Для закрепления материала на деревянных элементах используют нержавеющие скобы и строительный степлер. Места совмещения полос изолируют клейкой лентой.
На зафиксированную плёнку или мембрану с интервалом в 10 см прибивают рейки сечением 40×25 мм или немного толще. Это элементы контробрешётки, задача которой — создать просвет для проветривания слоёв «кровельного пирога». Поверх реек устанавливают обрешётку.
Гидроизоляцию укладывают между стропилами и контробрешёткой

Рубероид раскладывают на крыше почти так же, как плёнку и мембрану. Но в качестве крепежей применяют обычные или оцинкованные гвозди. Швы, получаемые наложением полос материала друг на друга, промазывают влагостойким герметиком или заклеивают строительным скотчем.

Нюансы гидроизоляции элементов кровли из металлочерепицы

В процессе укладки гидроизоляционного материала чаще всего возникает один вопрос: как проложить плёнку через печную трубу. А чуть реже домашние умельцы долго и упорно размышляют над тем, каким образом стыковать полосы плёнки на коньке крыши и как класть материал в зоне расположения оконных проёмов мансарды.

Для фиксации гидроизоляционного полотна на кровельном элементе применяют каучуковую липкую ленту.

Укладка материала у печной трубы

Изоляцию примыкания гидроизоляционного полотна к дымоходу выполняют в несколько простых действий:

В зоне пересечения гидроизоляции с печной трубой создают надрезы в виде трапеции. В результате этого получают возможность сделать нахлёсты шириной 5 см.
В месте примыкания дымохода плёнку укладывают с нахлёстом в 5 см и фиксируют на уплотнителе
Взяв герметизирующую ленту, нижний и верхний клапаны закрепляют на проходящем через кровлю элементе или горизонтальной детали обрешётки.
По аналогии с верхним и нижним, на печной трубе фиксируют боковые клапаны.

Монтаж водонепроницаемого полотна около конька

Как постелить плёнку в зоне конька крыши — это злободневный вопрос. Тому, кто стремится правильно уложить гидроизоляцию на всей площади кровли, нужно знать следующее:

во время настила гидроизоляционного полотна на скаты кровли в районе их пересечения надо оставлять просвет шириной 5 см;Поверх брусков укладывают слой плёнки, делая нахлёсты по 15 см
поверх получившегося зазора после прибивания брусков следует фиксировать полосу плёнки, делая с обеих сторон нахлёсты по 15 см.

Такой подход к гидроизоляции конька крыши гарантирует нормальное вентилирование пространства под крышей.

Примыкание материи к мансардному окну

Гидроизоляционную плёнку кладут до установки окна. Материал разрезают в виде конверта, получившиеся клапаны шириной более 6 см поднимают и заводят на обрешётку.

В месте расположения окна делают загиб в 6–15 см

Далее действуют по инструкции конкретного производителя стеклопакета — устанавливают гидроизоляционный контур, а стыки и нахлёсты запечатывают монтажной лентой.

Ошибки в укладке гидроизоляции под металлочерепицу

К сожалению, домашним умельцам свойственно делать серьёзные ошибки при монтаже гидроизоляционного полотна. Обычно эти оплошности состоят в следующем:

плёнку кладут на крышу не по принципу раскрутки рулона, отчего она расстилается неправильной стороной;
гидроизоляцию прижимают к утеплителю, не оставляя пространства для проветривания кровельных материалов;
для крепления водонепроницаемого полотна берут обычные скобы, быстро покрывающиеся ржавчиной;Металлические скобы без оцинковки — это табу, ведь они приводят к коррозии металлического кровельного покрытия
в качестве гидроизоляции используют материал, который не хранили в тёмном месте, тем самым допустив его порчу солнечными лучами.

К вопросу гидроизоляции крыши из металлочерепицы подходят ответственно. Неправильная укладка водонепроницаемого материала приводит к печальным результатам — коррозии финишного покрытия и даже к порче всей конструкции кровли.

Ксения Зубкова
Распечатать

Источник: https://legkovmeste.ru/stroitelstvo-i-remont/kryisha/gidroizolyatsiya-krovli-pod-metallocherepitsu.html

Устройство кровли из металлочерепицы

Чтобы крыша не подтекала, хранила тепло и долго радовала хозяев своим красивым видом, необходимо ее обустроить по всем правилам. При этом для каждого из кровельных материалов существуют свои тонкости и технологии монтажа. В данном материале мы подробно разберем — устройство кровли из металлочерепицы.

Существует два принципиально различных подхода к утеплению крыши дома, это так называемая теплая кровля и холодная кровля. В зависимости от выбранного типа кровли будет несколько отличаться и ее устройство. Поэтому в начале рассмотрим особенности каждой из данных типов крыш, после чего приступим к тем элементам которые являются одинаковыми для данных типов кровель.

Теплая кровля – как устроена и почему так называется

Это кровля, у которой утеплены скаты крыши, поэтому на чердаке вполне комфортно и можно устраивать жилое помещение т. е. так называемую мансарду. А для этого нужно провести ряд операций, создав целую кровельную систему. Рассмотрим устройство данной крыши.

Предусматриваем защиту от воды

На изнанке металлочерепицы может образовываться конденсат. Чтобы он не капал на утеплитель и не промочил его, нужно проложить гидроизоляцию. Для этого хорошо подходят мембраны. Они лучше пленок тем, что проницаемы для пара. Поэтому влага нигде не скапливается, а спокойно уходит наружу. Такие супердиффузионные способности мембран, хорошо выполняют свои функции и место экономят (их кладут на утеплитель без всякого зазора).

Сначала изолируют ендову. Мембрану из рулона прокладывают по всей ее длине, начиная сверху. Стыки на ендове и примыканиях клеим строительной лентой той же марки, что и мембрана. По стропилам гидроизоляцию кладут от карниза до конька, раскатывая рулоны горизонтально. Стыки отдельных рулонов делают на стропилах, перехлест между ними – 15 см. Провисание мембран не допускается – они должны быть хорошо натянуты.

Утепляем крышу, а затем кладем пароизоляцию

Продолжаем стряпать «пирог кровли из металлочерепицы». Сразу за гидроизоляционной мембраной, с внутренней стороны, ложится утеплитель. Чаще всего для таких целей используют маты базальтовой ваты, но можно использовать и другие виды утеплителей.

Подробнее смотрите статью: Утеплитель для кровли — делаем правильный выбор

Маты из базальтового волокна укладваются между стропилами крыши. Если положить надо не один слой, а несколько, то стыки между матами первого слоя перекрывают плитами второго. Иначе мостики холода могут дать о себе знать. Поверх утеплителя укладывают пароизоляционную мембрану. Нужна она чтобы испарения из внутренних помещений не могли аккумулироваться в утеплителе.

Защита утеплителя от проникновения влаги как изнутри так и снаружи.

Общее устройство теплой кровли из металлочерепицы.

Особенности холодной кровли

особенность данной кровли заключается в том, что сами скаты не утепляются, утеплитель укладывается лишь на нижнюю часть чердака. Получается в доме тепло, а скаты проветриваются.

Защищаем утеплитель от влаги

Кроме упоминаемых выше мембран, холодная кровля из металлочерепицы допускает использование и водостойкой пленки. В отличии от мембран, пленки должны провисать между стропилами примерно на 20 мм, для стока конденсата. Как и для теплой кровли, гидроизоляцию нужно проложить горизонтально, от карниза до конька, с нахлестом 15 сантиметров.

Общее устройство холодной кровли из металлочерепицы.

Важный элемент кровли – обрешетка

Для создания обрешетки используют бруски сечением 50/50 мм и обрезную доску размером 32/100 и 50/100 мм. В низу ската кровли, вдоль карнизного свеса прибивается две доски 50/100. Затем поверх гидроизоляции набивается контробрешетка из брусков 50/50 мм. Бруски прибиваются вдоль стропил, от конька к низу. Поверх данной контробрешетки с определенным шагом, горизонтально крепят доски обрешетки. Шаг крепления данных досок будет зависеть от вида профиля металлочерепицы которой планируется покрыть крышу.

Обрешетка под конек

Самая верхняя часть крыши требует упрочнения. Для этого надо прибить по паре досок с каждой из сторон коньковой планки.

Торцы кровли

С торца кровли нужно прибить доски большие чем основная обрешетка, на высоту профиля металлочерепицы.

Обрешетка под ендову

Ендова — это внутренний стык двух скатов крыши. В местах прохождения ендовы обрешетку делают сплошной.

Смотрите материал: Что такое ендова и каково ее устройство

Ограждение кровли

Оно просто обязано быть надежным, поэтому делается выше свеса карниза. Для ориентира можно взять высоту несущей стены. Обрешетка в этих местах нужна сплошная. Поэтому между рядовой обрешеткой добавляются дополнительные доски и делается сплошное основание.

Элементы кровельной системы

Конструкция кровли из металлочерепицы предполагает крепление всех элементов кровельной системы к смонтированной обрешетке, далее рассмотрим все эти элементы.

Карнизная планка, держатель для желоба и сам желоб

Вначале закрепляют специальные держатели желоба. Затем прикрепляют желоб для стока воды. И только после этого закрепляю карнизную планку. Ее приделывают к обрешетке саморезами так, чтобы край желоба не торчал из-под нее.

Ендовы кровли из металлочерепицы

В зависимости от формы крыши таких элементов может быть несколько. Ендову нижнюю крепят к обрешетке под кровлей, ендову верхнюю (декоративную планку) – над кровлей. При стыковке планок нижней ендовы делают нахлест не менее 10 — 15 см. Фото смотрите выше.

Примыкания

Эти узлы необходимы для плотного примыкания кровли с трубами и стенами. Как и ендовы, они состоят из верхних и нижних планок. Сделав фартук из нижних планок, под него подводят галстук, предназначенный отводить воду в ендову или к внешнему карнизу. Затем крепится кровельное покрытие и только поверх его монтируются планки примыкания верхние.

Монтаж металлочерепицы

Если лист металлочерепицы закрывает весь скат крыши, то монтаж ведется, начиная с конька. У первого листа проверяем расположение относительно торца и карниза (над которым он должен выступать сантиметров на 5). Далее монтируем металлочерепицу — хоть справа налево (с нахлестом следующих листов на предыдущие), хоть слева направо (с нахлестом предыдущих листов). Каждые 3 соединенных листа надо проверять относительно параллельности карнизу. Саморезы вкручивают в боковой нахлест (верхнюю точку). Нельзя допустить захватывания при этом обрешетки.

Теперь рассмотрим схему кровли из металлочерепицы, когда длина ската крыши больше, чем листы материала. Сначала состыковывают листы по их длине. А затем выравнивают первые 4 листа по торцу. Крепим каждый квадратный метр черепицы саморезами (с ЭПДМ прокладкой) в количестве 6 или 8 штук. Лист (нижнюю часть) крепим в изгиб волны там, где материал прилегает к обрешетке. Монтаж идет через волну, следующие ряды саморезов сдвигают в шахматном порядке.

Торцевые планки

C торца крыши устанавливаются торцевые планки. Закрепляют их саморезами через 50 — 60 см. При этом нахлест между соседними планками должен составлять порядка 50 мм.

Коньковые планки

Эти элементы бывают плоской или закругленной формы. Последние дополнительно требуют прикрепления к своему торцу заглушки. Она бывает простой и конусной, крепится заклепками или саморезами. Перед установкой планок под конек кладем уплотнитель (универсальный или фигурный). Планки монтируются с помощью коньковых саморезов.

Устройство вентиляционных и проходных элементов

Перечисленные далее дополнительные узлы кровли из металлочерепицы нужны для удобства монтажа воздуховодов, антенн и прочих элементов.

Вентиляционный выход

Вентиляционные выходы нужны в каждом пролете стропил, иначе хорошего воздухообмена не будет. Но при наличии под самой крышей неутепленного «холодного треугольника» хватит и одного выхода на каждые 60 квадратных метров крыши. В металлочерепице делают отверстие, а затем крепят элемент саморезами к краям этого отверстия. Если в комплекте выхода нет силиконового герметика, то его наносят дополнительно.

Канализационный выход

Канализационный выход соединяют со стояком. Для этого используется гофрированная труба. На крыше для монтажа проходного элемента вырезают кусок металлочерепицы. После монтажа гидроизоляции, герметика и уплотнителя выход канализации вставляют в проходной элемент (который крепят к металлочерепице саморезами).

Выход для антенн и электрических кабелей

Для герметизации мест стыковки антенн, кабелей и дымоходов типа «сэндвич» с кровельным покрытием используют специальные так называемые антенные выходы. Резиновую верхушку антенного выхода срезают и делают на 20% меньше диаметра проходящей трубы и натягиваю на трубу. Основанию антенного выхода придают форму профиля металлочерепицы и промазав его силиконовым герметиком, прикручивают саморезами к металлочерепице.

На фото (слева направо): 1. Выход вентиляции; 2. Выход канализации и вытяжки; 3. Антенный выход.

Лестница

Чтобы подняться на крышу, необходима устойчивая лестница. Она состоит из стеновой и кровельной лестниц с кронштейнами. Кронштейнов требуется по 4 штуки на секцию, их ставят в месте нижнего волнового изгиба, там, где обрешетка сплошная. И кронштейны, и верх кровельной лестницы крепят болт-шурупами. Стеновая лестница устанавливается так, чтобы самая верхняя ступень находилась напротив края карниза. При этом сама стеновая лестница должна быть в створе с кровельной.

Кровельное ограждение

Эти металлические элементы – необходимое условие при работах на крыше. Крепят их при помощи специальных опор к сплошной обрешетке через нижнюю часть волны, уплотняя прокладкой из резины. Фото смотрите выше.

Переходной мостик

Переходные мостики нужны для безопасного хождения по крыше от окна мансарды, люка или лестницы. Крепят их таким же образом, как и ограждения, только сплошная обрешетка не обязательна.

Снегозадержатели

Снегозадержатели имеют трубчатую конструкцию, выполняются из металла, окрашенного в черный, коричневый, красный или зеленый цвет. Они устанавливаются по всему периметру кровли, выше карнизного свеса. Кроме этого они обязательно ставятся над входом в дом, окнами мансарды, а также над каждым уровнем многоярусной кровли.

Схема кровельной системы Металл Профиль

Ниже расположена схема кровельной системы компании Металл Профиль. На ней все рассмотренные выше узлы соединены в целую крышу.

Водосточная система

Грамотное устройство крыши под металлочерепицу обязательно предполагает надежную систему водостока. Состоит она из различных элементов.

Водосточный желоб

Для одной водосточной трубы по правилам положено 10 метров желоба, не более. На этом желобе выпиливается отверстие V-образной формы и шириной 10 сантиметров – туда будет вставляться выпускная воронка. Ее необходимо закреплять в 15 сантиметрах от края желоба.

Держатели для желоба

Их надо ставить до того, как смонтированы карнизы крыши и металлочерепица. Устанавливают держатели через каждые 0,4 – 0,5 метра. Их надо разметить, чтобы получился уклон до 5 миллиметров на метр, а потом согнуть полосогибом. Либо можно изогнуть уже закрепленные держатели, разметив их с помощью натянутого шнура.

Заглушки для желоба

Ставят эти элементы с обоих торцов желоба, плотно забивая их внутрь киянкой.

Выпускная воронка

Ее передний край подводят под внешний отогнутый край желоба. Фиксируем воронку резным фланцем, пригнув его к задней кромке водосточного желоба.

Соединители

Когда надо скрепить между собой желоба или их углы, обязательно делается перехлест от 2,5 до 3 сантиметров. Для этого используют специальные детали – соединители. Они имеют резиновые прокладки и замок, состоящий из заднего фланца и язычка спереди. С помощью этого замка желоба легко соединить – хоть в ряд, хоть под углом.

Паук

Эта деталь ставится в воронку водосточной трубы, не пуская туда мусор и осенние листья. Хотя бы один раз в году паука надо чистить, иначе он перестанет выполнять свои функции.

Труба для соединения и ее колено

Для перехода от воронки к водосточной трубе используют два колена и соединительная труба. Их отпиливают на месте, определив необходимый размер.

Водосточная труба и ее держатели

Держатели выпускаются двух видов. Эти элементы универсальны – подходят для всех поверхностей и всех материалов. К стене данные элементы крепят через метр. Кроме того, требуются крепления на трубных стыках. При монтаже от заготовки трубы отрезаются куски необходимой длины, которые вставляют в держатели, крепко защелкнув замками. В нижней части водосточной трубы, отступив от отмостки 30 сантиметров, закрепляют колено для слива воды.

Тройник водосточной трубы

Нужен тогда, когда для двух воронок имеется один слив. Снизу тройник обжимают. Сбоку раструб этого элемента достаточно широк, что весьма удобно. Это позволяет менять угол входа боковой трубы.

Воронка для сбора воды

Если кровля фальцевая или относится к одному из сложных видов, то желоб меняют на воронку. Эту воронку просто вставляют в трубу, закрепленную на карнизе хомутом. Его делают из металлической полоски, а соединяют саморезом.

Ограничитель для предупреждения перелива

Он нужен там, где вода стекает постоянно, а иногда и в больших количествах (под ендовой, к примеру). Ставят его на угол желоба или на желоб.

Вот, пожалуй, и перечислены все основные элементы, которые предусматривает технология устройства кровли из металлочерепицы. И если их все правильно установить, то выйдет крепкая, красивая и непромокаемая крыша.

инструкция по монтажу кровли из металлочерепицы «Металл Профиль»

Источник: https://srbu.ru/krysha/148-ustrojstvo-krovli-iz-metallocherepitsy.html

Особенности монтажа гидроизоляции кровли из металлочерепицы

На долговечную и успешную эксплуатацию крыши из металлочерепицы большое влияние оказывает температурно-влажностный режим всего подкровельного пространства. Дело в том, что с внутренней стороны кровельного настила часто образуется конденсат, который может проникать в утеплитель и портить его эксплуатационные свойства. Чтобы избежать таких негативных явлений, требуется гидроизоляция кровли из металлочерепицы.

Необходимость гидроизоляции кровли ↑

Основные ее задачи:

препятствовать проникновению влаги извне (талая, дождевая вода);
предотвращать накопление конденсата в теплоизоляционном материале;
поддерживать хорошее состояние теплоизоляции;
защищать пространство под кровлей от грязи, пыли.

Гидроизоляция является одним из самых важных этапов в работе по монтажу кровли и основой для надежного и успешного функционирования дома в течение длительного времени.

При возведении крыши из металлочерепицы особое внимание необходимо уделять монтажу гидроизоляции

Характеристика гидроизоляционной пленки под металлочерепицу ↑

Гидроизоляционная пленка под металлочерепицу представляет собой 3-слойный материал, имеющий в своей основе несущую армирующую плетеную решетку из полиэтиленового волокна, которая ламинирована с двух сторон полиэтиленовой пленкой. Армирование материала обеспечивает достаточную прочность изделию, а 2-стороннее ламинирование позволяет достичь хороших гидроизолирующих характеристик при соответствующей укладке. Благодаря микроперфорации материала обеспечивается возможность вентиляции водяного пара, проникающего из внутренних помещений.

Качественные гидроизоляционные материалы для кровли из металлочерепицы имеют массу достоинств:

длительный срок эксплуатации;
экологичность;
небольшой вес;
быстрота и простота укладки;
возможность укладки на любое основание.

Существует множество различных вариантов исполнения ламинирующего покрытия у гидроизоляционных материалов. Они отличаются по цвету, устойчивости к УФ-излучению, степени горючести, толщине, плотности и другим показателям. По краю пленки, в 120 мм от кромки, находится цветная лента (зеленая или красная), на которой указана информация о свойствах материала, в том числе и о его паропропускающих способностях.

Стандартный рулон пленки для гидроизоляции под металлочерепицу вмещает полосу материала длиной 50 метров и шириной 1,5 метра при удельной плотности 140 г/м2. Долговечность пленки такая же, как и срок эксплуатации кровельного материала. Она устойчива к воздействию вредителей, не плесневеет и не гниет. Кроме того, материал не несет вреда для здоровья человека.

Гидроизоляционные пленки надежно защищают подкровельное пространство от проникновения влаги

Виды пленок для гидроизоляции ↑

Существует три вида гидроизолирующих пленок:

Классические. Для них важно соблюдать 2-контурную вентиляцию – между кровельным материалом и гидроизоляцией, между утеплителем и гидроизоляцией. Величина зазоров – 3-5 см.
Супердиффузионные мембраны. Обладают очень высокой паропроницаемостью, поэтому для них достаточно 1-контурной вентиляции – между мембраной и кровельным покрытием.
Антиконденсатные. Требуется 2-контурная вентиляция. Особенностью данного вида является ворсистый влагопоглощающий материал, который может удерживать воду при очень высокой влажности.

Подготовительные работы ↑

Перед укладкой гидроизоляционного материала необходимо выполнить целый ряд подготовительных кровельных работ. Все эти мероприятия требуют грамотного и серьезного подхода, так как от последствий плохого их выполнения не спасет даже качественная гидроизоляция.

Необходимо провести следующие действия:

Возвести стропильную систему, которая рассчитывается при проектировании крыши. Желательно это делать в теплую сухую погоду.
Закрепить лобовую доску к торцовой части стропильных ног. Уложить карнизную доску в специально сделанные пазы на стропилах. Оба эти элемента необходимы для того, чтобы придать дополнительную жесткость конструкции.
Разместить крюки желоба под водосточные системы.

Схема правильного расположения гидроизоляции в кровельном пироге

Поэтапная инструкция по монтажу гидроизоляции ↑

Важно! В качестве гидроизоляции под кровлю из металлочерепицы запрещено применять материалы на битумной основе.

Гидроизоляция под металлочерепицу укладывается таким образом, чтобы воздушные потоки беспрепятственно проходили от карниза до конька крыши и выходили через вентиляционные отверстия, установленные в верхней части кровли.

Пленка раскладывается горизонтально от карниза до конька с нахлестом в 15 см (по специальной полоске). Крепится она непосредственно на лаги, стропила или другие строительные элементы кровли с помощью строительного степлера или металлических гвоздей с плоской шляпкой. Места перехлеста изолируются клейкой лентой. Раскатывать полосы необходимо таким образом, чтобы места нахлестов были на деревянных конструкциях. Между стропилами должен быть небольшой провис пленки (около 2 см) для «игры» стропильной системы, а также для исключения чрезмерного натяжения пленки или ее обрыва из-за уменьшения размеров от холода.

Ни в коем случае нельзя путать стороны укладки гидроизоляционной пленки. Ее следует укладывать яркой стороной ленты, нанесенной на край, к кровельному покрытию.

Важно! Общее правило по укладке пленки – как раскатывается, так и укладывается. Не допускается переворачивать пленку, так как функции материала при этом теряются.

Полосы гидроизоляционной пленки раскатываются в горизонтальном направлении и должны перехлестываться строго на стропилах

Как мы уже знаем, для антиконденсатной или классической пленки требуется 2-контурная вентиляция. В этом случае высота стропил должна быть на 3-5 см больше толщины теплоизоляции. Если теплоизоляция лежит в один уровень со стропилами, то необходимо набить дистанционные бруски сечением 3х5 см. Таким образом будет создан вентиляционный канал между гидроизоляцией и утеплителем.

Нельзя укладывать пленку непосредственно на опалубку и прочие настилы, а также допускать контакт с теплоизолирующим материалом. Если монтаж гидробарьера проводится, к примеру, на реконструируемую кровлю, которая имеет опалубку или любые другие настилы, то вопрос можно решить укладкой по скату крыши лаг. Расстояние между ними должно быть не меньше 1,2 м, а сечение должно составлять около 2х5 см.

Если пленка будет контактировать с настилом, она потеряет свои гидроизоляционные свойства, поэтому следует обеспечить зазор 40-50 мм под скатом кровли, а также произвести крепление кромок пленки по низу кровли и по коньку с учетом требований циркуляции воздуха. По коньку должен быть обеспечен зазор для вентиляции размером не менее 5 см. Гидроизоляционная пленка при этом должна доставать кромкой до желоба, если конструкция имеет нижний желоб.

Если нижний желоб отсутствует, то нижнюю кромку гидроизоляции предпочтительно выполнить в сочетании с кровельным желобком. Вентиляция коньковой зоны может быть выполнена или устройством поролонового паропроницаемого уплотнителя, или вентиляцией специальными стеновыми вентиляционными решетками.

Все отверстия, предназначенные для входа и выхода воздушных потоков, должны быть выполнены таким образом, чтобы не допустить проникновения биологических организмов (насекомых, птиц).

Для закрепления слоя гидроизоляции к различным кровельным элементам применяется каучуковая липкая лента

В местах стыковки скатов пленка укладывается с перехлестом 15-20 см. В местах выхода вентиляционных или печных труб производится нахлест на стенки этих элементов на высоту около 5 см. Для закрепления гидроизоляции к выступающим частям и элементам кровли можно использовать каучуковую липкую ленту «К-2».

Супердиффузионная мембрана не нуждается в зазоре над утеплителем, поэтому ее раскатывают непосредственно по стропилам. Если стропила выше толщины изоляции, то мембрану можно раскатывать, обхватывая стропила и повторяя их профиль.

Тонкости гидроизоляции холодного чердака ↑

При устройстве чердака без утеплителя нельзя полностью отказываться от применения изоляционных пленок, так как даже малая разница между температурами на улице и в помещении приводит к появлению конденсата на листах металлочерепицы. Гидроизоляционная пленка в холодной кровле монтируется под профилированные листы на расстоянии 5 см (для этого делается дополнительная конструкция). Благодаря этому температура на внешней и внутренней стороне листов будет выравниваться. Для таких случаев рекомендуется использовать подкровельные антиконденсатные материалы.

Монтаж гидроизоляции кровли из металлочерепицы займет хоть и немало времени, но впоследствии вы этому будете только рады

Правильно смонтированная гидроизоляция для кровли из металлочерепицы принесет в плане надежности конструкции не меньшую пользу, чем само кровельное покрытие.

Источник: http://goodkrovlya.com/montazh/uteplenie/gidroizolyaciya-krovli-iz-metallocherepicy.html

Укладка гидроизоляции под металлочерепицу — Кровля и крыша

Металлочерепица — волнообразные металлические листы различной конфигурации, могут быть медными, алюминиевыми, стальными. Благодаря своим качествам (прочность, долговечность, легкость, невысокая цена), материал занимает первое место среди кровельных покрытий.

Устройство крыши под металлочерепицу предусматривает правильную укладку пароизоляционных, теплоизоляционных, гидроизоляционных слоев. Каждый материал следует укладывать согласно правилам монтажа. Тогда крыша прослужит долго, а в доме будет тепло и сухо.

Если вы еще не определились с выбором покрытия, можете прочитать статью, в которой мы сравниваем характеристики металлочерепицы и мягкой кровли.

Гидроизоляция кровли из металлочерепицы — один из самых важных этапов обустройства крыши.

Виды гидроизоляционных материалов

Проводить гидроизоляцию крыши следует всегда. В зависимости от назначения помещения, формы крыши, затрат на материалы и других показателей гидроизоляционные материалы классифицируют на несколько групп.

https://www.youtube.com/watch?v=UC58u-KCleE

Гидроизоляционные мембраны

Мембраны полимерные — современный гидроизоляционный материал, имеющий микроскопическую перфорацию, которая дает возможность проходить воздуху сквозь материал, но не воде.

антиконденсатные (способны впитывать капли влаги, препятствуют образованию конденсата);
диффузионные (одна сторона мембраны впитывает влагу, другая — препятствует прохождения капель воды);
супердиффузионные (многослойные мембраны).

Окрасочная

Относится к внешней гидроизоляции. Окрасочная гидроизоляция представляет собой покрытие кровли красками, лаками, различными эмульсиями. Таким образом обеспечивается защита кровли от попадания внутрь крыши воды. Срок службы такой изоляции небольшой — до пяти лет. Обычно такая изоляция подходит для покрытия на мягкую кровлю.

Обмазочная

Чаще всего используется для крыш плоского типа. Такую изоляцию в виде битумной смеси наносят на поверхность кровли толстым слоем. Существует холодный и горячий способ нанесения. Обмазочная изоляция имеет свойство растрескивания под влиянием температурных перепадов, поэтому требует замены лет через пять. Битум-полимерная смесь более устойчива и может не потерять свои свойства до 15 лет.

Гидроизоляционная пленка

Наиболее распространенный метод гидроизоляции. Устанавливается на стропильную систему перед настилом кровельного пирога или покрытия.

Применяется для плоских крыш. Крыша покрывается рубероидом или аналогичным материалом, изготовленным из винипласта, полиэтилена, изопласта, мостопласта, полизлорвинила, изоэласта, экофлекса. Такой способ гидроизоляции довольно экономичен и имеет большой срок службы.

Напыляемая

Применяется для поверхностей пористой структуры: цементной или бетонной. С помощью пульверизатора специальная пропитка наносится на пористый материал, заполняя самые мельчайшие поры.

Под металлочерепицу наиболее подходящим методом гидроизоляции является укладка гидроизоляционного слоя под металлочерепицу. Целесообразно использовать пленки мембранные или антиконденсатные.

Обязательна ли установка гидроизоляции под металлочерепицу

Без гидроизоляции на крыше внутри помещения будет образовываться конденсат. Это касается как утепленной крыши из металлочерепицы, так и холодной. Начнет портиться внутренняя поверхность кровли, появятся протечки, которые станут разрушать кровельный каркас.

Главными причинами, по которым обязательно следует укладывать гидробарьер под металлочерепицу являются:

препятствие попадания пыли и влаги в помещение;
препятствие образования конденсата в слое-утеплителе;
обеспечение теплоизоляционных свойств кровли.

При выборе гидроизоляционного материала рекомендуется акцентировать внимание на его характеристики: прочность, водоупорность, водопоглощение.

Гидроизоляция под металлочерепицу своими руками

Важными этапами в подготовке к укладке гидроизоляционного слоя являются:

правильный и надежный монтаж каркаса кровли — стропильной системы;
монтаж карниза и установка лобовой доски к торцу стропильных ног;
прикрепление крюков желоба для водосточной конструкции.

Монтаж гидроизоляции можно производить двумя способами:

В первом случае пленку раскатывают параллельно карнизу. Пленку кладут таким образом, чтобы она могла провисать до полос обрешетки. Ширина нахлеста должна быть не менее 10 сантиметров.

Для обеспечения вентиляции между металлочерепицей и пленкой, крепление пленки производят с помощью контробрешетки.

Второй случай — укладка гидроизоляционной пленки перпендикулярно направлению карниза. Антиконденсатная пленка под металлочерепицу натягивается на приготовленную обрешетку. При таком варианте нахлест не должен превышать 10 сантиметров.

Правильно выполненная гидроизоляция кровли под металлочерепицу напрямую способствует увеличению срока службы и обеспечению функциональных нагрузок кровельного пирога.

При сохранении влагозащиты кровли сохраняется защита подкровельного пространства и защита всего дома.

Гидроизоляция крыши дома под металлочерепицу по шагам:

подкровельная пленка под металлочерепицу укладывается от карниза к коньку с соблюдением нахлеста. Крепится пленка к стропилам степлером. Нахлест должен попадать на доски стропила;
в промежутках между стропилами следует оставлять небольшой провис (около 2 см). Так обеспечивается целостность пленки при резких перепадах температуры;
если используется антиконденсатная или дуффузионная пленка, то высота стропильной системы должна превышать теплоизоляционный слой на несколько сантиметров. Иногда для достижения нужной высоты брусков их приходится наращивать;
гидроизоляцию не стелят на опалубку. В таком случае по скату настилают лаги на расстоянии более 1 метра;
по коньковой части вентиляционный зазор должен быть не менее 5 см. Кромка пленки должна доставать до нижнего желоба;
вентиляционные зазоры должны быть обустроены таким образом, чтобы не допустить попадания внутрь кровли насекомых и птиц;
крепить пленку следует специальной липкой каучуковой лентой;
нахлест пленки на скатных стыках должен быть 15-20 см;
при оборудовании труб печного отопления или вентиляционных выходов укладка пленки выполняется внахлест 5 см;
при настиле супердиффузионной мембраны обеспечивать зазоры между утепляющим слоем необязательно. Этот материал настилается на стропильную систему. Когда стропила больше толщины изоляционного слоя, то мембрану настилают, укладывая ее по профилю стропил;
чердачные окна обустраиваются гидроизоляционным слоем по правилам конструктивного руководства окна.

Источник: https://krovlyaikrysha.ru/ukladka-gidroizolyatsii-pod-metallocherepitsu.html
