Гидроизоляция примыкания крыши к стене

В этой статье:

Монтаж верхней и нижней планки примыкания кровли к печной трубе, дымоходу, стене здания и прочим поверхностям

Все кровельные материалы имеют одно назначение — накрыть плоскость. Они созданы таким образом, чтобы укладка листов внахлест позволяла слоям материала плотно прилегать друг к другу, обеспечивая необходимую герметичность.

При этом, любая крыша — это сочетание нескольких плоскостей (скатов), соединяющихся друг с другом с образованием ребра или излома. Такие соединения называются примыканиями, и для их оформления выпускаются специальные элементы — доборы.

Они имеют разные виды, каждый предназначен для решения определенной задачи. В состав доборов входят многие элементы, предназначенные для всех возможных стыков или соединений.

Проще говоря, для любого случая перехода кровли в стену, в другой скат, для оформления карниза или других окончаний создан свой доборный элемент. Одним из них является планка примыкания, о которой стоит поговорить подробнее.

Что такое планка примыкания

Планка примыкания для кровли — доборный элемент, служащий для обеспечения гидроизоляции кровли в местах соединений с другими плоскостями — со стенами, примыкание двухскатной крыши к односкатной, верандами, скатами крыши, фасадами, печными трубами, вентшахтами, парапетами и т.д.

Часто встречающееся причисление планок примыкания к декоративным элементам не совсем корректно, так как чисто декоративная функция в данном случае второстепенна и не является основной целью.

Функция очень важная и ответственная, некачественно установленная планка примыкания не сможет выполнять свою роль, отчего возможны серьезные повреждения или разрушения подкровельных материалов или внутренних элементов дома.

Примыкание к кровле

Виды элементов

Различают два типа планок:

Планка примыкания верхняя;
планка примыкания нижняя.

В этом моменте существуют разночтения. Одни источники определяют их как доборы, устанавливаемые под кровельный материал (нижняя), или поверх (верхняя).

В других источниках указывается, что верхняя планка — это элемент для изоляции верхней части печной трубы, а нижняя — для нижней части, так как там получаются разные углы и требуются соответствующие элементы.

Важно понимать, что и те, и другие определения верны, просто существуют планки примыкания как для укладки под низ, так и поверх кровли и, в то же время, есть разные планки для верхней и нижней частей печных труб.

Верхняя (слева) и нижняя (справа) планка примыкания

Иногда можно встретить описания, где допущена путаница в этих понятиях, отчего смысл сильно искажается. Основная причина кроется в большом количестве кровельных материалов, для каждого из которых выпускаются свои доборные элементы, называемые одинаково, но имеющие разный тип монтажа.

Кроме этого, применяется еще один вариант классификации:

Прямые. Они могут быть с острым или тупым углом сопряжения, для разных типов примыкания.
Угловые. Это планки прямоугольного сечения для соединения боковых поверхностей вдоль линии ската.

Установка планок примыкания согласно конструкции производится с таким расчетом, чтобы сток воды осуществлялся по заданным направлениям и выводился наружу. Дополнительная изоляция стыка добора со стеной или иным элементом при помощи герметика обеспечивает герметичность шва и гарантирует непроницаемую отсечку.

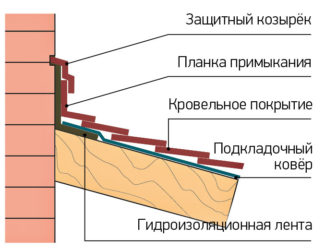

Как сделать примыкание кровли к стене здания

Участки примыкания кровли к стене создают высокую степень опасности образования протечек. В таких местах часто скапливается мусор, который задерживает влагу, увеличивая нагрузку на защитное покрытие.

Максимально эффективный отвод воды может обеспечить только правильное устройство примыканий кровли.

Для оформления примыкания кровлипод тупым углом (скат направлен вниз от стены) требуется планка из того же материала, что и основная кровля. Монтаж производится поверх покрытия.

Порядок действий такой:

С помощью болгарки по стене проходится канавка (штроба) на высоту планки (обычно — 200 мм), глубиной около 2,5 см, в которую утопится загнутый край вертикальной части планки.
Вставленный край планки обрабатывается герметиком и крепится кровельными саморезами к стене.
Нижний край прикрепляется кровельными саморезами к основной кровле.

Такая конструкция носит название «одинарный фартук«.

Примыкание кровли под острым углом (крыша идет вверх от препятствия) делается иначе:

Узел примыкания кровли к стене крепится к стене со штроблением до момента укладки кровельного материала. Как вариант — подсовывается под уложенный материал, что признается вынужденным шагом и в целом — неправильно, так как не обеспечивается правильная гидроизоляция элемента.
Производится установка кровли.
Между кровлей и планкой обязателен слой универсального уплотнителя.
Поверх устанавливается еще одна планка — наружная. Она предназначена для устранения скоплений пыли, мусора или иных посторонних предметов и для декоративного оформления перехода. Штробление стены для этой планки не требуется.

Это — частный случай конструкции примыкания крыши к стене дома с помощью «двойного фартука«.

Примыкание к кровле и к парапету

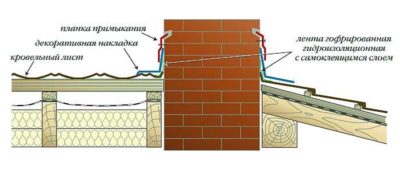

Примыкание кровли к трубе дымохода

Для оформления прохода сквозь кровлю трубы круглого сечения существуют специальные конструкции, обеспечивающие герметичность и надежность отсечки.

Установка таких устройств имеет специфические особенности, подробно изложена в паспортах, описывать ее не имеет смысла.

Рассмотрим примыкание кровли к прямоугольной кирпичной трубе. Оптимальным вариантом является «двойной фартук«.

Монтаж планок примыкания к кирпичной трубе делается таким образом:

Перед настилом кровли на трубу крепится со штроблением нижний фартук. Делается обвязка по всем сторонам с применением боковых, верхних и нижних планок пристенного профиля. Обвязка тщательно обрабатывается герметиком. Саморезы располагаются не реже 30 см друг от друга.
Укладывается галстук — плоские листы из металла, снабженные отбортовкой — загнутым краем, обеспечивающим отток воды по заданному направлению.
Настилается кровля.
Поверх готовой кровли делается еще один ряд обвязки для придания более эстетического внешнего вида, для обеспечения дополнительной защиты от воды, мусора и снега.

Описаны только операции с кровельными элементами, действия с элементами кровельного пирога и стропильной системы для краткости не рассматриваются.

Обход дымохода

Примыкание двускатной крыши к односкатной

Такой тип примыкания имеет собственное название — ендова или разжелобок. Оформляется по типу «двойной фартук», где нижняя ендова — основная планка, выполняющая функцию отвода воды к водосточному желобу, а верхняя ендова работает как крышка, защищающая от скоплений мусора и посторонних предметов.
Монтаж производится по стандартной схеме:

До настила кровли устанавливается нижняя планка. Работа ведется по направлению снизу вверх, производятся все необходимые гидроизоляционные действия.
Укладывается кровля.
Поверх устанавливается верхний ряд ендовы, создающий дополнительную защиту и эстетически завершающий оформление разжелобка.

Все используемые элементы должны быть одного вида и типоразмера, подходить друг к другу конструктивно и по цветовой гамме.

Крепление односкатной крыши к стене

Другие виды доборных элементов

Планки примыкания — далеко не единственная разновидность доборов, используемых в строительстве крыши. Любой участок крыши, где плоскость переходит в другое направление или упирается в какое-либо препятствие, имеет специально разработанный и полностью соответствующий данному кровельному материалу доборный элемент.

Можно подобрать цвет, для крепежа используются специальные кровельные саморезы, снабженные прокладками из специальной «вечной» резины.

Существуют следующие элементы:

Доборные элементы

Необходимо учитывать, что среди доборных элементов не существует лишних или ненужных. Все эти детали созданы не для создания эстетичного внешнего вида (не только для этого), а для выполнения определенных задач, имеющихся повсеместно и создающих серьезные угрозы целостности крыши и всей постройки.

Попытки сэкономить или обойтись без какого-либо элемента могут вылиться в необходимость частых ремонтов, быстрое разрушение части или всей крыши, порчи стропильной системы, стен и имущества.

Монтаж планки примыкания своими руками:

2017-02-11

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/jelementy-krovli/planka-primykanija.html

Примыкание кровли к стене

Принято выделять две основные разновидности примыканий – верхнее и боковое, причем устройство каждого из них требует применения стыковых планок ПС-1 и ПС-2.

Необходимость устройства примыканий кровли

Очень важно, чтобы все элементы строения, так или иначе примыкающие к кровле (вентиляционные и печные трубы, козырьки, стены, навесы и др.), были устроены согласно специально плану. Как известно, эти места наиболее подвержены активному скапливанию любой влаги.

Неудобство зачастую также доставляют мусор, ветки и листва деревьев, скапливающиеся в тех местах, где ветер дует наиболее сильно. В зимний период времени узел примыкания кровли к стене под воздействием снега испытывает сильнейшие нагрузки.

После того, как устройство стропильной системы крыши окончено, необходимо лишь оснастить кровлю необходимым покрытием.

Металлочерепичный настил необходимо укладывать с сохранением возле стен небольшого зазора. Делается этого для того, чтобы обеспечить всю конструкцию нормальной вентиляцией, при этом сделав правильное примыкание металлочерепицы к стене. После этого в полотне стены посредством штробления нужно создать канавку, имеющую глубину примерно 2,5 сантиметра. Стыковая планка при этом оснащается особым уплотнителем, а затем плотно укрепляется в пазу и крепится дюбелями. Затем место штробления обрабатывается специальным герметиком на силиконовой основе. Планка примыкания фиксируется на верхних точках черепичных волн при помощи саморезов или шурупов.

В том случае, если покрытием кровли выступает рулонный материал, например, покрытие из битума или битума с полимерами, то примыкание кровли к стене должно обрабатываться по следующему принципу:

На участки стыков покрытия со стеной накладываются прижимные рейки.
Наложенные рейки нужно крепко зафиксировать с помощью саморезов.
Стыковые участки обрабатываются герметиком на основе силикона.
Как вариант – наложение эластичной мастики наряду с армирующим геотекстилем, а сверху – второй слой мастики. Этот метод именуется флэшинговым. Он приобрел довольно широкую популярность ввиду хорошего конечного результата работы – швы получаются эластичными, прочными и прекрасно герметизированными. Такой способ является относительно недорогим, к тому же его можно выполнять и собственноручно, не привлекая лишнюю рабочую силу и не тратя материальные средства на оплату труда специалистов.

Наносить мастику на стыки следует при помощи кисти или валика. Этот материал застывает быстро, но необходимая эластичность, тем не менее, сохраняется. Сцепление мастики практически с любым материалом проходит без каких-либо проблем.

Благодаря входящему в состав материала полиуретану покрытие приобретает дополнительную пластичность и стойко переносит воздействия абсолютно любого рода. Эксплуатационный срок такого настила может достигать более 20 лет, а качество не страдает даже при такой больше амплитуде температур, как от -40 до +75 градусов.

К флэшинговому методу стыки готовятся по-разному в зависимости от материалов, используемых для устройства кровельных примыканий, а также от их конфигурации. Делается это следующим образом:

Каждую из поверхностей необходимо тщательным образом очистить от пыли и грязи.
Оснащенный обсыпкой рулонный материал нужно очистить в тех местах, куда будет наноситься мастика.
Поливинилхлоридные кровельные мембраны ПВХ следует очистить от пыли и обезжирить их.
Бетонные поверхности надо промазать праймером для того, чтобы снизить их влажность.
Отштукатуренную кладку кирпича необходимо оставить до окончательного высыхания.
Трещины и щели больших размеров нужно обработать герметиком еще до начала основного процесса работы.
Мастику на уже подготовленный участок следует наносить валиком или кистью.
Поверх мастики необходимо уложить геотекстиль.
На геотекстиль снова должна наноситься мастика.
Интервал, между которым следует наносить каждый из слоев, может составлять от трех часов до суток.
После высыхания при желании можно нанести еще один мастичный слой, но уже желаемого цветового оттенка.

Всего на 1 м² мест стыков в среднем требуется использовать около 1 килограмма мастики. Объем расхода праймера приблизительно равен 0,3 килограмма на 1 м². Рассчитывать расход геотекстиля необходимо еще до его приобретения.

Монтаж планок примыкания, детальное видео:

Кровельное примыкание к другим элементам сооружения

Если нужно герметизировать стыки кровельного покрытия с другими поверхностями всего сооружения, то технология должна быть несколько другой. Например, если кровля примыкает к парапету, то этот элемент должен быть утеплен.

Утепление стен при такой герметизации выполняется с помощью минеральной ваты. На том участке, где кровля соединяется с парапетом, следует наплавлять еще один слой.

Листы теплоизоляции необходимо закрыть стружечно-цементными плитами либо шифером, как правило, плоским. Плотная плита минеральная ваты служит основой для создания наклонного бортика, который вклеивается прямо в угол поверх горячего битума. Самый первый из слоев покрытия кровли должен загибаться на горизонтальную поверхность на расстояние, равное 15 сантиметрам, а второй слой обязан перекрывать предыдущий на расстояние в 5 сантиметров.

После этого следует приступать к обустройству стального фартука, основная функция которого – отвод дождевой воды.

Примыкания кровли к стене: герметизация и гидроизоляция

После этого узел примыкания кровли к стене будет иметь надежную и долговременную герметизацию.

Стыки в районе потолка и чердака можно обрабатывать силиконовым герметиком, а в месте прохода через кровельное покрытие печной трубы необходимо использовать планки.

Труба печи должна находится как можно ближе к планке конька. Запрещается выводить трубу в ендове, поскольку при таком ее расположении обеспечить кровле герметичность в этом месте будет почти невозможно.

Если крыша покрыта черепицей на основе битума, то наилучшим решением станет использование примыкающей планки, которая крепко соединит узлы и не пропустит влагу внутрь конструкции.

Сложнее дело обстоит с торцевыми стенами, так как кровля к ним примыкает под углом. В этом случае герметизация швов торцевой планки для кровли должна выполняться особенно осторожно и аккуратно.

Чтобы обработать стыки покрытий из керамической черепицы, специалисты советуют употреблять ленты, основу которых составляет гофрированный алюминий.

Благодаря волнистой форме этого материала он способен повторять форму самого покрытия, то есть черепицы, а последующая заливка битума окончательно придаст стыкам полную герметичность. Применять ленты подобного рода можно также и на битумной черепице. Еще одно их достоинство – богатая цветовая гамма, поэтому подобрать нужный оттенок под окраску кровельного покрытия труда не составит.

При возникновении любых вопросов относительно того, как должны выполняться примыкания кровли к стене и иным поверхностям, подробную информацию с фото и видео всех работ всегда можно найти в Интернете.

1. Расположение примыкания 2. Как герметизировать трубу на крыше

3. Дымоход и кровельный материал

Вывод дымоходов через скаты крыши должен быть выполнен в соответствии со строгими правилами, так как именно от надежности выполненных соединений и примыканий во многом зависит целостность кровли и защита от протечек. В данной статье мы расскажем, как правильно организовать примыкание трубы к кровле, в каком месте крыши лучше всего разместить дымоход, как подобрать высоту трубы и т.д.

Расположение примыкания

В нормативах СНиП, касающихся обустройства дымоходов, нет четкой регламентации расположения трубы дымоотвода.

Конкретно указываются только параметры для определения высоты дымохода:

дымоход должен возвышаться над коньком минимум на 50 см, если сама труба расположена на удалении от него до 150 см;
если дымоход расположен на расстоянии 150-300 см от конька, то его высота может быть равной уровню конька или выше его;
если дымоход располагается от конька далее чем на 300 см, то трубу на дымоходе размещают в уровень с коньком или не ниже линии, которая проводится от конька под углом 10 градусов относительно горизонта.

Источник: https://astgift.ru/primykanie-krovli-k-stene-2/

Гидроизоляция примыкания крыши к стене

Как правильно сделать примыкание кровли к стене, в том числе в зависимости от используемого материала

На крышах линия соединения кровли со стеной является чрезвычайно важным местом. Снег, дождь, мелкий мусор, опавшие листья скапливаются именно там.

Это становится причиной порчи утеплителя и проникновения влаги под кровлю, а иногда и внутрь помещения, что влечёт за собой ремонт крыши.

Поэтому, чтобы избежать подобных проблем, по линии стыковки обустраивают надёжный узел примыкания.

Источник: https://blogstroykin.com/gidroizolyatsiya-primykaniya-kryshi-k-stene/

Узлы примыкания кровли к стене дома

Для надежной защиты крыши от непогоды следует правильно оборудовать ее покрытие. Его необходимо сделать максимально герметичным. Примыкание кровли к стене стоит выполнять с применением методик и материалов, которые соответствуют типу покрытия. Это обеспечит длительную эксплуатацию крыши в целом. Также важно учитывать и тип примыкания – верхнее или боковое. В зависимости от этого условия выбирают разные планки для крепления кровли.

Необходимость герметизации примыканий

Примыкание кровельного покрытия к стене является одой из самых уязвимых частей крыши. Именно здесь регулярно собирается мусор. Его заносит на крышу ветром. Мусор в свою очередь, обладает свойством накапливать влагу, которая разрушительно действует на материал кровли. Также может пострадать гидроизоляция – вода будет постоянно оттаивать и замерзать. Больше всего увеличивается риск появления протечек у стен здания.

Для обеспечения надежной герметизации кровли необходимо знать принципы обустройства мест примыканий и учитывать их еще во время проектирования дома. Например, в случае с кирпичным зданием можно выполнить козырек над будущим стыком в половину кирпича. Также при кладке можно оставить выемку, в которую позднее будет заведен край материала кровли.

Для герметизации примыканий можно использовать самые разные материалы. Технологию выполнения работ определяют с учетом типа кровли. Можно выделить верхнее и боковое примыкание. В каждом случае используются стыковые планки ПС- 1 и ПС- 2.

Кровля из профлиста

Примыкание кровли из металла обустраивается намного проще, чем в случае с другими материалами. Профилированный лист представляет собой простое и надежное покрытие. Главное – помнить, вертикальные элементы должны находиться на определенном расстоянии друг от друга (между ними должен быть зазор). Такое пространство будет обеспечивать циркуляцию воздуха в полости крыши.

Любой узел примыкания кровли к стене устраивается по определенной технологии. Чаще всего в качестве ремонтного средства используют металлические элементы. Стеновой фартук проводят после штробления стены. Для этого на высоте 20 см выполняют желоб 3 см глубиной.

Грани элемента обрабатывают герметиком. После этого его можно устанавливать в штробу. Нижней частью элемент прижимают к кровле при помощи крепежа. Саморезы, которыми фиксируют фартук, оснащены резиновыми прокладками, что позволяет предотвратить попадание влаги под гидроизоляцию. Штробу после монтажа фартука заделывают бетонным раствором.

Иногда можно обойтись и без углубления в стене. Для этого нужно установить двойной фартук. Его верхнюю часть крепят к стене на дюбели. После этого под основу помещают нижний элемент. Такой фартук оснащается специальным запорным устройством, обеспечивающим максимальную надежность соединения. Кроме того, снизу на нем расположены кляммеры, которые крепят деталь на крыше.

Важно! Все площади, которые будут контактировать друг с другом, стоит обработать герметиком.

При выборе в качестве кровельного материала керамической черепицы места примыкания нужно возводить из ленты. Ее чаще всего выполняют на основе алюминия. При монтаже мягкий материал способен принять любую форму, что обеспечивает надежный контакт с поверхностью кровли. В шов необходимо залить горячий битумный герметик. После того, как он застынет, все полости и щели будут прочно загерметизированы. Чтобы оборудовать узел прохода через кровлю, понадобится эластичная гофра и битумная мастика.

Рулонная кровля

Места, в которых сходятся стена и рулонный материал кровли, можно загерметизировать несколькими способами. В качестве одного из них выступает использование деревянной планки. Ею плотно прижимают рулонный материал, а затем крепят специальными саморезами, оснащенными резиновыми наконечниками.

Примыкание кровли к стене не должно быть выше 20 см. Места соединения планки со стеной нужно замазать силиконовым герметиком. Чтобы не возникло впадин и прорывов, в углы между стеной и крышей устанавливают дополнительный элемент из дерева, а затем – термоизоляцию.

В результате получается что-то вроде валика. Такое изделие способно сохранить целостность рулонной кровли, что увеличивает срок ее эксплуатации. Также за счет этого приспособления дополнительно утепляются места стыков. При обустройстве теплой крыши все слои пирога заходят на стену. Затем все они покрываются финишным материалом. Проход дымохода через кровлю выполняется при помощи эластичных резиновых элементов.

Сегодня часто пользуются относительно новым способом обустройства примыкания кровли к стене. Поверхность обрабатывают герметиком, укрепляющим геотекстильным слоем и дополнительно – герметиком. Благодаря использованию этого способа создается максимально прочное соединение. Установку такого примыкания выполнит любой. Главное – правильно выбрать материалы.

Флешинг

Метод относительно прост в применении. Его суть заключается в следующем:

сначала на поверхности наносят мастику;
после этого на нее клеят геотекстиль;
сверху примыкание снова обрабатывают при помощи мастики.

Каждый слой наносят только по прошествии 3 часов после укладки предыдущего. В результате получают полностью герметичное примыкание. Оно будет исправно служить более 20 лет, выдерживая рабочие температуры от – 40 до +75 градусов.

Чтобы получить качественный результат, придется соблюдать несколько правил:

До начала работ каждую поверхность очистить от любого мусора и пыли. При наличии кровельной посыпки на материале, в местах нанесения мастики ее счищают.
Кирпичные стены стоит оштукатурить и подождать, пока нанесенный слой полностью высохнет. Бетонные стены обрабатывают битумным праймером.
Каждую неровность на оклеиваемых поверхностях следует удалить, а сколы заделать при помощи герметика.

Такой способ обустройства примыкания повышает долговечность кровельного пирога и стропильной системы.

Универсальный способ

Использование новых рулонных материалов позволяет упростить и ускорить заделку примыканий. Также существенно сокращается количество трудозатрат. В результате получается абсолютно герметичное примыкание вне зависимости от конфигурации кровельного покрытия. Такие материалы часто выполняют из алюминиевой фольги или гофры, на которую наносят клеевой состав.

Используют подобные материалы как для устройства примыкания как при строительстве новых объектов, так и во время ремонта старых. Выпускают их в виде полос, которыми легко оклеивать нужные места.

Состав, из которого выполнены такие материалы, способен выдерживать диапазон температур от – 50 до +100 градусов. Верхнюю кромку ленты крепят на стену при помощи специальной планки Вака, которая выполняется из окрашенного алюминия. Штробу не выполняют. Верхнюю кромку планки изолируют герметиком.

Плоские рулонные кровли

Гидроизоляцию примыканий плоских крыш, которые покрыты рулонным материалом, приходится выполнять достаточно часто. Это обусловлено сильным воздействием осадков на кровлю. Сегодня для этого все чаще используют жидкую резину. Ее можно наносить как вручную, так и холодным безвоздушным распылением.

Такой материал успешно применяется как для только что построенных кровель, так и в качестве ремонтного средства. Во время работ по нанесению жидкой резины стоит следить за толщиной покрытия. После засыхания получается резиноподобная мембрана, которая отличается повышенной износостойкостью.

Проход через кровлю часто оборудуют эластичной проходкой. Ее выполняют из резины. Такое изделие представляет собой круглую пирамидку с несколькими ступенями. Эластичная проходка может быть установлена на любое кровельное покрытие. Кроме того, она выдерживает значительные перепады температур (от – 50 до +130 градусов) и воздействие осадков.

Итоги

Выбор материалов и способа обустройства примыкания крыши к стене зависит от типа кровельного покрытия. К примеру, в случае с профлистом необходимо выполнять в стене штробу. Если крыша покрыта рулонным материалом, достаточно закрепить его на стыке деревянной планкой и заделать герметиком. Также в качестве ремонтного средства используют специальные самоклеящиеся ленты. Они отлично выдерживают перепады температур и не пропускают влагу. Проход в кровле оборудуется при помощи эластичных резиновых элементов. Выполнить все работы по устройству примыканий кровли к стене можно своими руками – главное выбрать качественный материал.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/montaz/primykanie-krovli-k-stene-doma.html

Как правильно монтировать примыкания кровли

Примыкания на кровле – это участки, соприкасающиеся с другими элементами здания: стенами, вентиляционными и дымовыми трубами, шахтами, частями фасада и т.д. Места примыканий являются максимально опасными с точки зрения образования возможных протечек. При их монтаже надо соблюдать особые правила.

Важность правильного проведения работ по примыканию кровли

Одной из основных функций кровли является надежная защита от непогоды. Для того чтобы осадки не проникали внутрь, необходимо обеспечить ее абсолютную герметичность.

Такой незаменимый кровельный металлопрофиль в строительстве домов.

Все тонкости процесса постройки вальмовой крыши своими руками по адресу.

На плоской поверхности добиться этого довольно просто, но места примыканий крыши к стенам и другим элементам конструкции могут создать серьезные проблемы. На этих участках скапливается снег, дождевая вода, мусор, в результате значительно увеличивается нагрузка на стропильную систему и возрастает риск возникновения протечек, нарушения герметизации покрытия кровли.

Грамотное обустройство примыканий является гарантией надежности герметизации кровли. Об этом следует позаботиться еще на этапе проектирования.

Если здание кирпичное, то во время кладки обустраивают специальный козырек. Делается он из половины кирпича. Целью козырька является защита стыка кровли и стены от дождя и снега.

Некоторые выбирают другой способ: оставляют при кладке выемку небольшого размера. Впоследствии в нее заводится кровельное покрытие.

Независимо от выбранного метода еще до начала монтажных работ надо учесть все будущие места примыканий и определить способ, которым будет проводиться их герметизация.

Виды примыканий к стене

Стыковка кровли и стены бывает двух видов: верхняя и боковая. При кровельных работах приходится сталкиваться с задачей оформления и других строительных деталей: вентиляционных труб, дымоходов, козырьков, навесов. Именно в этих местах скапливается дождевая и талая вода, а в зимнее время – снег.

Обустройство примыканий к стене

Во время монтажа кровли все примыкания следует тщательно загерметизировать. Процесс герметизации проводится по разным технологиям и зависит от конкретного вида кровельного покрытия.

При наличии кровли на основе рулонных материалов можно использовать несколько методов.

Данный способ состоит в нанесении на места примыканий пластичной мастики в сочетании с особым армирующим геотекстилем. При применении данной методики можно получить абсолютно герметичный, прочный и эластичный стык, который к тому же не теряет своих качественных характеристик на протяжении длительного времени.

Способ этот настолько простой, что работы можно проводить самостоятельно, без помощи профессионалов. До того как наносить мастику, надо тщательно подготовить поверхность.

При применении рулонных материалов их очищают от посыпки. Поливинилхлорид следует обезжирить, бетон промазать праймером, а кладку из кирпича оштукатурить и основательно просушить.

Все места будущих стыков надо очистить от пыли и любых загрязнений. Если есть крупные щели и сколы, их надо замазать. Только после тщательной подготовки поверхности на нее можно наложить слой мастики.

Сверху укладывают геотекстиль, который снова накрывают слоем мастики. После нанесения одного слоя надо подождать не менее 3 часов и не более 24 – до нанесения следующего пласта. Дождавшись полного высыхания обработанного участка, можно сверху накладывать мастику соответствующего цвета.

Крепление при помощи рейки с саморезами

При использовании данного метода место примыкания кровли к стене устраивается следующим образом: на участок стыка рейки со стеной накладывается силиконовый герметик. Рулонное кровельное покрытие надо поднять на стену примерно на 15-20 см.

Необходимо следить за тем, чтобы на месте стыка не появлялась впадина, которая в дальнейшем может грозить прорехой. Чтобы избежать этого, между стеной и поверхностью кровли следует установить брусок треугольной формы и уложить слой дополнительной теплоизоляции. Образующийся при этом валик является профилактикой возможного прорыва материала и дополнительно утепляет участки примыкания.

Кровля из профнастила

При наличии кровельного покрытия на основе профилированных листов обустройство примыканий к стене осуществляется с помощью особых планок из стали или фартуков.

Для установки подобной конструкции на оштукатуренную или бетонную основу в ней необходимо сделать выемку глубиной от 20 до 30 мм. Выемка должна располагаться параллельно стене.

Фартук предварительно обрабатывают силиконовым герметиком, после чего вставляют в штробу и с нижней стороны закрепляют с помощью саморезов.

Можно также использовать двойной фартук. Верхний элемент должен накладываться на нижний. При этом нет необходимости штробить поверхность.

Верхнюю деталь крепят к основанию, используя дюбели. Под нее надо установить нижний элемент. Его защелкивают на верхнюю деталь, используя замковые соединения. Нижний фартук оснащен кляммерами: их необходимо закрепить на кровле с помощью саморезов. На последнем этапе работ надо провести полную герметизацию всех участков соединения.

При выполнении работ надо помнить о том, что в точках примыкания профнастила к стене непременно должен оставаться небольшой зазор.

Мягкая кровля из черепицы

Узел примыкания кровли мягкого типа к стене начинается со штрабы на стене. Она выполняется на высоте от 200 до 500 мм от покрытия. По периметру примыкания следует закрепить предварительно пропитанный антисептическим веществом брусок с треугольным сечением. Он необходим для того, чтобы плавно загибать кровельный пирог и создавать барьер для подтекания воды.

Места примыканий необходимо очистить от мусора, накопившейся пыли, затем обработать праймером. Мягкое кровельное покрытие надо наложить на брус, после чего на герметик или битумную мастику приклеить особую полосу для устройства ендовы. Она представляет собой усиленный по особой технологии рулонный материал шириной в 1 метр – ендовый ковер.

Полоса начинается со штрабы на стене, другой ее конец располагается на горизонтальной части крыши, на ширине как минимум 200 мм. Склеиваемые рулонные материалы разглаживаются и прижимаются при помощи особого валика из резины. Он легко прижимает материал к поверхности, при этом не повреждает его. При наличии крупной крошки ее следует удалять с места склейки.

В конце нужно зафиксировать узел примыкания при помощи прижимной металлической планки (100-120 мм) с отбортовкой, которая при монтаже входит в штрабу. Ее следует закрепить на дюбели к стене, используя при этом резиновые шайбы.

Устройство примыканий к дымоходам и трубам

Обустройство узлов примыкания к дымоходам и печным трубам во многом аналогично устройству узлов примыканий к стенам. Однако данная работа имеет некоторые особенности, связанные с высокой температурой труб, их формой, местами расположения на кровле.

Если кровельным материалом является металлочерепица или другой ячеистый и профилированный материал, примыкание выполняется верхним и нижним металлическим фартуком вокруг дымохода. Для его установки рекомендуется при кладке трубы выпускать полкирпича. Данный прием позволяет защитить верхнюю часть наружного фартука от прямого попадания дождевой воды.

Дымоход необходимо изолировать от кровельной конструкции слоем асбеста, обрешетка вокруг делается сплошной, но при этом должен сохраняться 130-миллиметровый противопожарный отступ от кладки. Нижний фартук устанавливается на нее.

Он состоит из 5 деталей: верхней и нижней планок, двух боковых элементов и галстука. Надо срезать планки необходимой длины и соединить на фальц, верхняя отбортовка заводится в штрабу на глубину 20 мм, после чего герметизируется.

На обрешетке фартук приклеивается на герметик для кровли, а служащий водоотводом галстук направляется в наиболее близко расположенную ендову или доводится до карниза.

Чем хороша в строительстве стропильная система ломанной двухскатной кровли?

Инструкция как правильно сделать лестницу для крыши своими руками.

Если у вас возникли сложности с правильным креплением профнастила на крыше, вы найдете ответы на свои вопросы в статье https://rooffs.ru/metallicheskaya/profnastil/ustrojstvo-krovli.html.

Поверх монтируется кровельное покрытие, а на него устанавливается верхний обвод трубы или дымохода. Планки можно приготовить самостоятельно или купить уже готовые. Они должны быть соединены на лежачие фальцы в единую конструкцию. Надо помнить о необходимости заведения верхней отбортовки в штрабу. Штраба обрабатывается при помощи термостойкого герметика – например, силиконового.

В результате проведенной работы вода, которая стекает по кровельному покрытию выше места расположения трубы, будет попадать во внутренний нижний фартук и по галстуку отводиться в ендову или непосредственно к карнизу. Другие потоки воды станут попадать на верхний обвод дымохода и оттуда стекать по направлению к карнизу.

Что касается кровли на основе мягких материалов, то на них невозможно устраивать два фартука. По этой причине кровельное примыкание выполняется по наружному обводу в штрабу.

Чтобы предупредить возможный подтек сверху от трубы под фартук, следует делать верхнюю планку на 300-400 мм длиннее трубы. Она заводится под мягкое покрытие, после чего герметизируется с двух плоскостей. С каждой стороны дымохода планка должна иметь выступ от 150 до 200 мм. Другие планки ставятся на покрытие. Подобные фартуки можно устраивать и на металлических фальцевых крышах.

Участки примыкания кровли к дымоходу можно устраивать и с помощью флэшинга.

Поверхность тщательно очищается от любых загрязнений, пыли и мусора и подготавливается к проведению дальнейших работ. Затем на нее следует наложить слой гидроизолирующей мастики а сверху натянуть геотекстиль. На него накладывается еще один слой мастики.

Слои должны просыхать от 3 до 24 часов. При необходимости можно наносить несколько слоев мастики. Непременным условием укладки следующего слоя является полное высыхание предыдущего. В результате получается очень прочное, пластичное и долговечное соединение.

При наличии трубы круглой формы герметизацию также можно выполнять с использованием фартука. Основными элементами мест примыкания кровли к трубам являются металлическая наклонная пластина с отверстием и надетая на дымоход труба большого диаметра.

Наиболее надежным является вариант, при котором образующие фартук лист и труба заранее подгоняются и закрепляются между собой. При этом штрабу не делают: соединение труб уплотняют внизу асбестом. Сверху он запечатывается при помощи цементного раствора.

Современные материалы и технологии

Материалы нового поколения в значительной мере упрощают устройство точек примыкания труб с кровлей наклонного типа. Они снижают трудоемкость процесса и повышают надежность кровельных примыканий.

Готовая гофрированная эластичная манжета, изготавливаемая на основе термостойкого силиконового материала, сохраняет свои технические свойства в температурном режиме от минус 50 до плюс 350 градусов. Она может выдержать большие снеговые нагрузки, характерные для большинства российских регионов.

Манжета обладает клеевой основой, ее монтаж не составляет особого труда. В результате получается надежно загерметизированное примыкание. Срок эксплуатации манжеты – примерно 15 лет.

Можно обойтись и без манжеты: устроить примыкание при помощи самоклеящихся полос из гофрированного металла. Их ширина составляет 280–300 мм, а длина – 5 м. Изготавливаются они из свинцовой фольги или алюминия с нанесенным слоем клея. В верхней части полосы закрепляются на трубе при помощи металлического хомута.

С их помощью можно проводить герметизацию очень сложных соединений на кровле. Срок их эксплуатации составляет примерно 20 лет.

Гофры производятся в широкой цветовой гамме. Расправляясь, они увеличивают поверхность на 60 %.

Материал выдерживает температуру от минус 50 до плюс 100 градусов. Верхняя кромка должна быть дополнительно прикреплена к стене при помощи особой планки, называемой планкой Бака. При этом штрабу выполнять не нужно.

При помощи материалов нового поколения можно устраивать примыкания кровель разного типа и к другим деталям: мансардным и слуховым окнам, вентиляционным трубам разного сечения, фронтонам.

Ремонт примыканий

Если возникает необходимость в ремонте примыканий кровли к элементам кровельной конструкции, то наиболее простым способом является его проведение по методу флэшинга.

При этом используется особая однокомпонентная мастика, которая состоит из битумно-полиуретановых соединений. Она может создавать надежную и долговечную гидроизоляцию и применяется для работы на поверхностях самых различных форм.

Нанесение мастики не требует особой подготовки и специальных знаний или инструментов. К тому же метод очень экономичен по сравнению с традиционным способом ремонта с применением рулонного материала и горячего битума.

Места примыканий можно ремонтировать и другим способом. Он подходит для тех случаев, когда кровельный материал недавно отслоился от стены и находится в хорошем состоянии. Его следует прижать рейкой и зафиксировать саморезами. Участки стыков рейки со стеной надо загерметизировать при помощи полиуретанового герметика.

ВЫВОДЫ

Примыкания – это участки соприкосновения кровли с остальными элементами постройки.
Грамотное обустройство примыканий обеспечивает надежную защиту здания от осадков.
Об устройстве примыканий надо позаботиться уже на стадии проектирования.
Примыкания к стене делятся на верхние и боковые.
Герметизацию примыканий к стене проводят разными способами в зависимости от типа кровельного покрытия.
При установке примыканий к дымоходу надо учитывать высокую температуру труб, их форму и расположение.
Современные материалы и технологии значительно упрощают работу по герметизации примыканий.

Предлагаем вам ознакомить с видео по оформлению примыкания кровли к стене здания

Источник: https://rooffs.ru/vidy-krysh/sovety/primykaniya-krovli.html
