В этой статье:

Как качественно и быстро утеплить вальмовую крышу

Утепление кровли – один из важнейших моментов строительства, обеспечивающих комфортную обстановку внутри помещения. К процессу следует относиться с особой тщательностью, когда речь идет о вальмовой кровле. Особенности ее конструкции и частое использование подкровельного пространства в качестве жилой площади требуют определенного уровня квалификации и знания основных принципов проведения работ по утеплению.

Основным назначением утепления является сохранение тепла. Теплоизоляционный материал защищает потолок от промерзания и не дает холодному воздуху проникнуть в помещение.

Качественно проведенное утепление дает возможность существенной экономии на отоплении.

Как и чем выполняется ремонт мягкой кровли технология и материалы.

Информацию о конструкции двускатной крыши можно найти здесь.

Внутренние помещения бывают холодными и жилыми. Выбор утеплителя зависит от того, для какого именно помещения он предназначен.

При устройстве жилого помещения под вальмовой кровлей надо провести утепление как перекрытий, так и потолка и стен. Очень важно выбрать качественный утеплитель.

Какой утеплитель подходит для вальмовой кровли?

Современный рынок предоставляет широкий ассортимент материалов для теплоизоляции. Чтобы правильно сориентироваться при выборе, необходимо знать, какими характеристиками должен обладать качественный утеплитель.

2. Материал сохранит свои теплоизоляционные качества лишь в том случае, если в нем не будет скапливаться влага. Повышение влагосодержания на несколько процентов почти в два раза увеличивает его теплопроводность – а значит, ухудшает качество.

Чтобы защитить теплоизоляционный материал от влаги, с внешней стороны монтируется гидроизоляционный слой, а с внутренней (со стороны помещения) – пароизоляционный.

3. Утеплитель должен быть безопасным (не содержать токсичных соединений) и соответствовать требованиям экологической чистоты.

4. Немаловажным требованием является способность сохранять начальную геометрическую форму. При несоответствии данному пункту утеплитель со временем деформируется, что приводит к образованию просветов, сползанию и незащищенности верхней части кровли.

5. От теплоизолятора не должен исходить неприятный запах, поскольку при эксплуатации материала он будет проникать во внутреннее помещение.

6. Материал должен быть пожаробезопасным и морозостойким. Последнее качество особенно важно при проведении работ в холодных регионах.

Виды утеплителей

Пенополиуретан – по сути этот материал является газонаполненной пластмассой, прекрасно удерживающей тепло и не впитывающей влагу и пары. К тому же он достаточно легок и обладает длительным сроком эксплуатации.
Вспененный пенополистирол – относится к классу пенопластов. Имеет длительный срок службы и небольшой вес.
Стекловата – основой для нее служат расплавы стеклянных отходов. По качественным характеристикам почти аналогична минеральной вате, однако обладает значительно более низким термическим порогом (минус 450 градусов).

Отличные теплоизоляционные и звукоизоляционные свойства, морозостойкость, прочность, негигроскопичность делают стеклянную вату очень популярной при утеплении вальмовых кровель.

Минеральная вата – производится из расплавленных горных пород. Поверхность материала может быть гофрированной, слоисто-вертикальной, горизонтальной, слоисто-горизонтальной, пространственной. Минвата прекрасно сохраняет тепло, не впитывает влагу, не теряет своих качеств при резких изменениях температурного режима, не портится под воздействием химических соединений.
Пеноизол, или жидкий пенопласт – материал нового поколения. Его основные достоинства: легкость, экономичность, высокий уровень звукоизоляции, низкая теплопроводность, простота монтажа, долговечность. При использовании данного материала отпадает необходимость проведения пароизоляции. Подходит для утепления крыш, полов и стен. Пеноизол изготавливают прямо на стройплощадке при помощи особой установки. Десятисантиметровая толщина этого материала вполне заменит 30-сантиметровый слой обычного пенопласта, 20- сантиметровый слой минеральной ваты, 2,97 метра бетона или 2,5 метра кирпичной кладки. Пенопласт выпускается в баллонах.

Способы укладки утеплителя на вальмовую кровлю

При утеплении применяют три основные техники:

материал укладывается между стропильными брусьями;

теплоизоляционный слой монтируют на стропила;

утеплитель располагается под стропилами.

Самым популярным и практичным является первый способ.

Основные принципы правильного утепления вальмовой кровли

При утеплении необходимо следить за тем, чтобы вентиляционный зазор не был перекрыт утеплителем.

При применении супердиффузной мембраны монтаж материала должен выполняться вплотную к ней (чтобы вентиляционный зазор оставался открытым).

Как проводится подшивка свесов крыши современными материалами.

Если вас интересует технология нанесения жидкой резины для кровли, вам сюда.

Тонкости технологии укладки мягкой кровли по адресу https://rooffs.ru/myagkaya/info/tehnologiya-ukladki.html.

При использовании простой подкровельной пленки необходимо сделать два зазора: над пленкой и под ней.

Стыки находящихся по соседству плит утеплителя располагаются в шахматном порядке.

Для возможно более плотного прилегания уплотнителя к стропилам его нарезают таким образом, чтобы ширина материала оказалась больше расстояния между стропилами.

Плиты должны быть аккуратно уложены вплотную друг и другу.

При применении большинства утеплителей (в том числе минеральной ваты) требуется также монтаж гидроизолирующего материала. При работе с ним особое внимание надо уделять герметичности стыков.

Если расстояние между стропилами большое, материал дополнительно закрепляется также со стороны внутреннего помещения. В стропила вкручиваются саморезы, а между ними натягивается проволока.

При небольшом сечении стропил укладка утеплителя производится под балками и между ними.

Профессионалы считают, что при 200- миллиметровой толщине утеплителя оптимальным вариантом является использование двух 100- миллиметровых слоев, а не четырех 50-миллиметровых.

Технология утепления вальмовой кровли

Для проведения наружных работ лучше дождаться сухой погоды. В первую очередь необходимо провести осмотр и обработку поверхностей. Деревянные конструкции обрабатываются антисептиком, а металлические противокоррозийной жидкостью. Поврежденные участки следует заменить, а сырые – тщательно просушить.

При использовании волокнистых утеплителей их надо предварительно распаковать для восстановления нормальных размеров.

Поверхность должна быть заранее выровнена. Необходимо устранить все дефекты для обеспечения свободной циркуляции воздуха. С этой целью стропильные брусья подравниваются по толщине посредством сооружения дополнительной обрешетки.

Между кровлей и слоем утеплителя сохраняется зазор размером минимум 2 см. В нижней и верхней частях кровельных скатов должны находиться отверстия для вентиляции на каждые 12-15 квадратных метров поверхности. Их следует располагать в шахматном порядке.

Очередность действий определяется типом кровельного материала.

Если работы ведутся на кровле из металлочерепицы, керамической, цементно-песчаной черепицы, то порядок работ следующий:

2. Над пленкой монтируется утеплитель.

3. Следующий слой – гидроизоляционная мембрана.

4. Кровельная обрешетка.

5. Кровля

При деревянной стропильной системе оптимальным является следующий порядок действий:

2. На пленке располагается обрешетка, сверху – кровля.

3. Слой утеплителя должен находиться между стропилами.

4. Утеплитель накрывается пароизоляционным материалом (мембраной).

5. Сверху осуществляется обшивка картоном или доской.

При наличии мягкого кровельного покрытия придерживаются следующей схемы:

Монтируется кровельная обрешетка.
Сверху укладываются ОСП-плиты или влагостойкая фанера (сплошным слоем).
Производится монтаж кровли.

При проведении работ во внутренней части мансарды порядок укладки должен быть таким:

Непосредственно на стропила монтируют обрешетку для теплоизоляционного материала.
При использовании волокнистых утеплителей сверху укладывают ветрозащитную мембрану.
Следующий слой – утеплительный материал.
Пароизоляционная пленка.

Внутренняя отделка

Необходимо иметь в виду, что утеплительные материалы с волокнистой структурой нельзя утрамбовывать в промежутки между стропилами. Они нарезаются (на несколько сантиметров больше) и вставляются враспор.

До начала монтажа поверхность кровли должна быть покрыта особой пленкой для гидро- и пароизоляции.

Пароизоляция необходима для предотвращения попадания пара из внутреннего помещения в слой утеплителя. Этот материал применяется главным образом во время подкровельного утепления, когда планируется жилой мансардный этаж.

Назначением гидроизоляции является предупреждение попадания влаги в случае скопления конденсата и протечек.

Порядок работ

До начала утепления следует ознакомиться с некоторыми правилами проведения работ.

Не следует туго натягивать пленку гидроизоляционного материала. Поскольку она представляет собой промежуточный слой между утеплителем и кровлей, при тугом натягивании может лопнуть в случае резкого снижения температуры.

Поскольку выбор пленок достаточно широк, при покупке следует ориентироваться на соответствие утеплительному материалу, кровельному покрытию и пароизоляционной мембране.

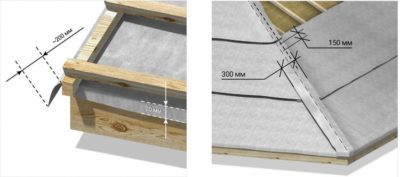

Пленку расстилают по скатам в поперечном направлении с нахлестом как минимум 1 метр. Ее крепление к поверхности осуществляется с помощью особой клейкой ленты или строительного степлера. Также можно воспользоваться оцинкованными гвоздями с широкими шляпками.

Следующий этап – создание деревянной обрешетки. Основой для обрешетки служат брусья сечением максимум 25 мм.

Толщина брусов зависит от параметров вентиляционных зазоров.

Для крепления обрешетки используются стойкие к воздействию коррозии саморезы.

На обрешетку укладывается кровельное покрытие.

В случае мягкой кровли до монтажа кровельного материала на обрешетку укладывают листы ДСП, при этом используют гипсокартонные влагостойкие материалы. Сверху укладывается кровельное покрытие.

После укладки кровли можно переходить к монтажу утеплителя. Его укладывают между стропилами с внутренней стороны. После вскрытия упаковки материал должен отлежаться около 15-20 минут для восстановления формы. Теплоизолятор разрезается на небольшие куски (они должны быть одинакового размера) и укладывается между стропильными брусьями. Он держится на месте без дополнительного закрепления, исключительно благодаря своей прочности.

Сверху утеплитель покрывается пароизоляционной мембраной, закрепляемой прямо по стропилам с помощью строительного степлера. Затем снова прибивается обрешетка, к которой в дальнейшем приделывают отделку внутреннего помещения.

Если чердак не будет использоваться в качестве жилого помещения, то технология будет несколько иной: теплоизоляционный слой должен покрывать пол.

При утеплении уже готового здания можно обойтись без разбора кровельного покрытия: гидроизоляционный слой монтируется в подкровельное пространство, над ним размещается теплоизоляционный материал, который закрывается сверху пароизоляционной мембраной. Минусом данного способа является незащищенность стропильной системы от возможных протечек, но утеплительный слой будет надежно закреплен и спрятан.

ВЫВОДЫ:

Утепление вальмовой кровли – один из важнейших этапов строительных работ.
Основной целью утепления является сохранение тепла во внутреннем помещении.
Выбор утеплителя зависит от того, будет ли он использоваться для жилого или нежилого помещения.
Качественный утеплитель должен обладать низкой теплопроводностью, быть негигроскопичным, нетоксичным и сохранять геометрическую форму.
Наиболее часто используемыми теплоизоляционными материалами являются: минеральная вата, пенополиуретан, стекловата, пеноизол.
Утепление проводится тремя основными способами: материал укладывается между стропильными брусьями, на стропила или под ними.
Во время монтажа теплоизоляционного материала необходимо придерживаться очередности действий, которая зависит от типа кровельного материала.
Утеплитель должен быть защищен слоями паро- и гидроизоляции.

Об особенностях выбора утеплителя и технологии его укладки смотрите в видео ниже.

Источник: https://rooffs.ru/vidy-krysh/valmovaya/uteplenie.html

Вальмовая крыша своими руками: устройство, как сделать правильно, схемы

Одной из самых непривычных российских широт и до сегодня считается вальмовая крыша – конструкция с четырьмя наклонными скатами. При этом любой частный дом с таким стильным верхом выглядит по-европейски добротным.

Остановились именно на этом варианте? Тогда, если вы никогда не вникали в особенности устройства такой крыши, мы постараемся максимально подробно раскрыть вам все секреты и особенности ее устройства, скрытые плюсы и минусы, о которых мало кто догадывается.

А это важно, ведь от того, насколько грамотно устроена крыша дома, зависит насколько он сам будет эффективно справляться со своей задачей сохранять комфорт и безопасность домочадцев!

Что собой представляет четырехскатная вальмовая крыша?

Вальмовая крыша представляет собой четырехскатную стропильную систему, где два торцевых ската обязательно идут треугольной формы и называются вальмами, а более длинные могут быть как треугольными, так и трапециевидными.

https://www.youtube.com/watch?v=UC58u-KCleE

Вальмовая крыша от двухскатной отличается тем, что у нее нет фронтонов, а поэтому нет прямых окон – только наклонные. Такие слуховые окна необходимы, чтобы качественно освещать и проветривать чердак.

Классическая вальмовая крыша имеет высокий угол наклона. Хотя от этого утверждения тоже есть свое отступление: некоторые современные материалы позволяют строить вальмовые кровли с минимальным углом наклона, которые со стороны улицы даже кажутся плоскими.

Вот интересное качественное видео на эту тему:

Вопросы стиля и дизайна: каждому ли дому подходит?

При умелом подборе кровельного материала вальмовая крыша выглядит особенно стильно и выражено в архитектурном плане. Такие очень популярны в европейских странах, и именно по таким верхушкам домов узнают колорит скандинавского или шведского городка.

Вальмовая крыша идеально подходит для домов европейского стиля, в особенности с голубой, серо-синей или шоколадной раскраской кровли. И, к слову, среди профессиональных дизайнеров и архитекторов считается, что не слишком удачно монтировать на доме яркую вальмовую кровлю – это признак отсутствия вкуса.

Что касается эстетики, вальмовая кровля довольно нелепо смотрится для большого многоэтажного дома, ведь такая высокая надстройка (если крышу можно так назвать) делает строение еще более громоздким. В качестве исключения только назовем французское шато или подобные им по габаритам проекты.

Четыре ската во всем своем многообразии

Давайте разберем основные виды вальмовой крыши:

Классическая четырехскатная. В ее конструкции используются прямые стропила, а угловые ребра тянутся от конька. В этой конструкции свесы расположены на одной высоте.
Голландская полувальмовая. Здесь противоположные скаты уже укорочены, примерно в 1,5-3 раза. Такая конструкция хороша для установки вертикальных окон в мансарде, которых обычно так сильно не хватает.
Датская полувальмовая. В этой конструкции есть вертикальные фронтоны, ниже которых монтируется торцевой скат. В качестве фронтонов здесь часто выступают треугольные окна.
Ломаная волевая вальмовая конструкция. Это скаты разных размеров, которые находятся при этом еще и под разными углами. Такая крыша смотрится объемной, и у нее более рационально используется площадь внутренней мансарды. Но и проектирование, и установки у нее немного сложнее, чем у классической.
И наконец шатровая крыша. Такую возможно установить только на дом, имеющий квадратную форму. В этом случае все скаты имеют правильную форму равнобедренного треугольника, и все хребты сходятся в одной точке сверху.

Также один из популярных видов вальмовой крыши – Г-образная. Впервые такая крыша появилась в Италии, еще в XIX веке. А со временем и в США, когда дома стали строить в стиле ранчо. У нее четыре слегка наклонных ската, которые образуют своей формой очертания буквы «Г» за счет перпендикулярного соединения между собой.

Это просто идеальный вариант для дома, который необходимо защитить от сильного ветра. Кроме того, в жаркую погоду от солнечных лучей его отлично закрывает выступающие козырек. И, наконец, благодаря непрерывности карниза Г-образной вальмовой крыши, довольно легко устанавливать водостоки.

Ведь у такой архитектуры есть свои секреты: козырек веранды всегда повторяет очертания большого крыла Г-образной крыши. В таком случае такая крыша смотрится просто великолепно! Но есть и минусы у такой конструкции – сокращение площади чердачного пространства, причем довольно существенно.

Как вы видите, у каждой из формы есть свои преимущества, как в вопросе стиля, так и в вопросе эстетики. В этом как раз вся вальмовая крыша: как сделать правильно проект, стоит ли оставлять небольшие фронтоны снизу или вверху, как у датской и голландской крыши, не подскажет ни один архитектор. Ориентируйтесь только на собственное чувство комфорта и то, какого наполнения и дизайна у вас будет мансарда.

Преимущества и недостатки в плане функциональности

Ввиду сложности возведения вальмовая крыша считается одним из смелых выборов. Среди минусов отметим более высокую стоимость материалов, чем у двухскатной или односкатной крыши, увеличенную трудоемкость укладки кровельных материалов и необходимость точных знаний.

Также считается, что именно в вальмовой крыше более складывается внутреннее подкровельное пространство и куда меньше остается места для того, чтобы поставить там мебель или техника. А теперь – о плюсах.

Современное устройство вальмовой крыши с надежным креплением кровельных материалов позволяет достичь высокого сопротивления потоку воздуха, так как здесь нет вертикальных стен. Поэтому в регионах с сильными ветрами здесь и кровельное покрытие, и сама стропильная система подвержены разрушению куда меньше.

Также вальмовая крыша отлично противостоит также обильным осадкам, шапкам снега и потому как нельзя лучше подходит для местности с неблагоприятными погодными условиями. Весь секрет в том, что угловые ребра обладают увеличенной жесткостью, благодаря чему сама кровля не подвержена значительной деформации, в отличие от двухскатной.

Если у вальмовой крыши обустраивают по всему периметру большие свесы, фасад здания всегда будет надежно защищен от намокания, тогда как ни с односкатной, ни с двухскатной крышей такого эффекта не добиться.

Еще один важный момент: благодаря тому, что плоскости поверхности скатов практически одинаковые и достаточно большие, мансардное пространство под крышей прогревается равномерно, благодаря чему в нем создается приятный температурный режим. Вот так верный выбор формы крыши решает одним махом одну из самых насущных проблем!

Этап I. Монтаж стропильных ног

Теперь немного о процессе строительства такой крыши. Начинается она с монтажа вертикальных опор, на них сверх монтируют коньковый прогон. После этого измеряют получившуюся горизонталь и переходят к монтажу накосных диагональных стропил.

Для этого этого следуйте такой инструкции:

Шаг 1. нижнюю часть стропил в месте подреза соединяют с обвязочным брусом по углам строения, а верхние скрепляют между собой при помощи конькового бруса. При этом на их торцах должны быть специальные угловые срезы, которые позволят достичь максимально плотного соединения.
Шаг 2. Выставленные стропила нужно усилить вертикальными дополнительными опорами, верхний торец которых следует запилить под таким же углом, как у наклона стропил.
Шаг 3. Между собой опоры и стропила скрепляют металлическими пластинами.
Шаг 4. Теперь устанавливаем стропила боковой крыши, с шагом 600 мм. Этот шаг идеально подходит под большинство стандартных утеплителей.
Шаг 5. Нижнюю часть с выемкой нужно закрепить к обвязочному брусу и зафиксировать металлическими скобами.
Шаг 6. Следующим шагом будет установка стропил боковой крыши, шаг установки 600 мм., такой шаг предпочтительней, так как большинство стандартного утеплителя имеют такую ширину. Действуем тут аналогичным способом.
Шаг 7. Нижняя часть с выемкой крепится к обвязочному брусу, для фиксации можно использовать металлические скобы либо уголки. Верхние концы соединяются над коньковым прогоном с помощью пластин. Чтобы стропило максимальной плотно прилегало к коньковому прогону, изготовьте на нем небольшую врубку под прямым углом.

Подробнее вам раскроет этот процесс такая иллюстрация:

В качестве завершающего шага – монтаж укороченных стропил, которые еще называются нарожниками. Шаг такой же, 600 м. Одной своей стороной они должны опираться на обвязочный брус, а второй соединяться с накосной диагональной стропило.

Посередине вальмового ската будет находиться центральный нарожник, который по правилам должен прилегать сразу обеим ногам угловых стропил. У торца их верхней части должен быть двойной мауэрлат по периметру всей наружной крыши.

В такой системе накосные диагональные ребенка обладают самой большой длиной и служат основной нарожников. Для таких стропил недостаточно длины стандартного бруса, а потому угловые ребра делают из спаренных внахлест брусков.

При этом рядовые стропила крепят к мауэрлату перпендикулярно. Дополнительно для прочности их стягивают ригелями и стяжкой. Чтобы закрепить стойки с двух сторон, используются подкосы.

Есть также такая дополнительная деталь, как шпренгель – особая деталь, которая идет из угла мауэрлата и соединяет собой стены углом:

Подробнее про стропильную систему вальмовой крыши читайте здесь.

Этап II. Укладка основания

Каждый кровельный материал диктует свои требования к основанию. Так, под современную черепицу подходит частая обрешетка, для длинных фальцевых листов – более редкая, а для мягких и рулонных покрытий вообще необходимы сплошные и ровные скаты, как здесь:

В это же время под другие виды кровельного покрытия нужна прочная обрешетка, которую рассчитывают по специальным формулам. В классическом варианте выглядит она так:

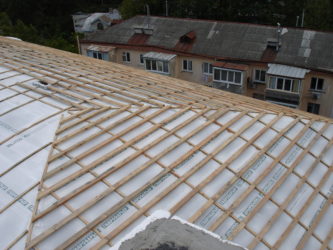

Этап III. Гидро- и ветроизоляция

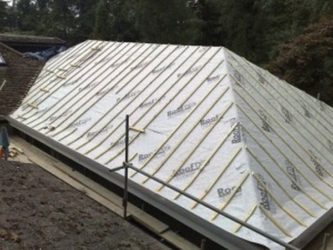

Для обеспечения гидроизоляции вальмовой крыши мы советуем вам взять прочную современную мембрану, которая оснащена двумя самоклеющимися лентами. Они находятся на внутренней стороне рулона, и обеспечивают надежную защиту от протечек.

Во-первых, при этом значительно снижаются затраты на укладку материала, ведь здесь не нужно будет приобретать специальный кровельный скотч для герметизации нахлестов.

Во-вторых, на хребте будет легко перебрасывать мембрану через хребет на другой скат, а там просто прижать. Это – важный момент, если вы строите вальмовую крышу своими руками и вам не помогает целая бригада специалистов.

Тогда действительно стоит задумываться про удобство работы, тем более на высоте. Профессиональные кровельщики в таком случае просто подрезают мембрану, переворачивают рулон на 180 градусов и продолжает монтаж прямо на противоположном хребте – вот и все секреты.

В продаже также есть штучная гидроизоляция, которая уже заранее для удобства закреплена на утеплителе:

Этап IV. Крепление кровельного материала

Проще всего на вальмовой крыше работать с гибкой черепицей, но больше всего в России ее любят покрывать современной металлочерепицей:

В первом ряду первый лист кладут на расстоянии 150 мм от конькового бруса, и укладывают последующие черепицы по направлению к другому коньку.
Далее листы фиксируют на плоскости, а все последующие ряды укладывать на одинаковом расстоянии от конькового бруса.
Чтобы закрыть небольшие разрывы между целым кровельным листом и коньковым брусом, используют обрезанные листы черепицы.

К слову, часто говорят что в работе с вальмовой крышей появляется большое количество отходов. Вот, чтобы этого избежать, каждый лист для хребта заранее отрежьте или согните. Так вы заполните образовавшиеся разрывы.

Если вы выбрали в качестве кровельного материала керамическую или композитную черепицу, не переживайте: с таким монтажом вы тоже справитесь самостоятельно!

Отдельно остановимся на том, как укладывать натуральную черепицу на вальмовую крышу. С таким кровельным покрытием вальмовая конструкция выглядит просто потрясающие, и на самом деле сам процесс монтажа не так уже и сложен.

Давайте по шагам:

Шаг 1. Для керамической черепицы понадобятся дополнительные деревянные держатели, которые нужно смонтировать перед укладкой. Это бруски обрешетки, которые следует закрепить к каждому из четырех ребер и к коньку.
Шаг 2. Закрепите клиновидную доску под водосточный желоб и фартук.
Шаг 3. Установите широкую ветровую доску, которую нужно установить на торцы стропил, заранее отпиленные под углом.
Шаг 4. К клиновидной доске привинтите кронштейны, чтобы закрепить водосточный желоб.
Шаг 5. Закрепите металлический фартук, который будет защищать край свеса от дождя. На него по желанию вы можете привинтить аэроэлемент-гребенку для полноценной вентиляции подкровельного пространства.
Шаг 6. Переходим к монтажу черепицы, для чего нам понадобятся ветровые крючки и молоток. Укладывайте черепицу снизу вверх и прижимайте зажимами-кляммерами.
Шаг 7. Проклейте хребты вальмовой крыши алюминиевой лентой с микроперфорацией.
Шаг 8. Закрепите фасонный вальмовый элемент на хребте и коньке крыши при помощи специального клея-герметика.
Шаг 9. В начале ряда на фронтоне свеса, как и в конце, используйте боковую черепицу. Привентите ее к обрешетке при помощи шурупов.
Шаг 10. Загерметизируйте примыкание кровли к дымоходной трубе при помощи самоклеяющейся ленты. Верхний ее край зафиксируйте прижимной планкой из алюминия при помощи дюбелей.
Шаг 11. Уплотните стык эластичным атмосфероустойчивым герметиком.

Бывают, конечно, и более сложные проекты, но если разделить такой дом визуально на отдельные части, то справиться с каждой не составит труда даже начинающему строителю.

Главное – грамотно обустроить ендовы и примыкания:

Этап V. Утепление крыши изнутри или снаружи

На стропилах расстелите пароизоляцию и привинтите несущие бруски под кровельное покрытие. К нижней части стропил закрепите толстый брус, который будет поддерживать слой изоляционных плит.

Уложите утеплитель. Если вы используете жесткий пенополистирол, соедините его в сплошной слой при помощи гребней и пазов. На хребтах, где нужно будет подогнать плиты, распилите их на нужную форму при помощи обычной ножовки. Все нахлесты проклейте и накройте плиты дополнительной пленкой. Далее сверху привинтите контробрешетку.

Конечно, устройство вальмовой крыши не так уж просто, зато результат однозначно порадует глаз!

Источник: https://KrovGid.com/montazh/valmovaya-krysha-svoimi-rukami.html

Вентиляция холодного чердака вальмовой крыши

Необходимость вентиляционных систем в зданиях и отдельных помещений не ставится под сомнение. Но не все подрядчики способны ее качественно реализовать. Особенно это касается кровли. Она нуждается в вентилировании не меньше других комнат. Как может быть реализована вентиляция вальмовой крыши и что случится при отсутствии вентиляции? Об этом речь пойдет в статье.

Важность вентиляции

Кровля – критический модуль здания, который непрерывно подвергается различным воздействиям, происходит оно с постоянством. Следствием такого воздействия становится:

появление конденсата;
распространение плесени и грибка;
разрушение стропильной системы;
коррозия кровельного материала;
появление деформации кровельного материала;
разрушение строительного материала;
повышенная теплоотдача кровли.

Виновником всего происходящего является неправильный подход к вентилированию вальмовой кровли. В процессе жизнедеятельности человек выделяет пар или теплый воздух с повышенной влажностью. Такой же процесс происходит и с приборами, на которых производится готовка или нагрев жидкостей. В силу физических законов теплые пары поднимаются.

На своем пути они встречают различные преграды, доходя до кровельного настила. Последний одной стороной контактирует с холодным воздухом снаружи. Как только теплый воздух доходит до кровли и резко охлаждается, он становится конденсатом, который оседает на стропильной системе и кровельном настиле.

Из-за постоянного наличия влаги и происходят процессы, о которых говорилось выше.

Решением проблемы является своевременное удаление излишка влаги из-под кровли. Обычно для этих целей сооружается холодный чердак. Даже в зданиях, где используется плоская кровля, присутствует небольшой зазор, который и выполняет роль вентиляционного, чтобы своевременно удалять влагу. Конденсат может образоваться не только вследствие подъема теплого воздуха. При наличии повреждения кровли или при сильном колом ветре при осадках, часть воды может попадать под кровлю. Если своевременно не высушить конструкцию, то придется расплачиваться дорогостоящим ремонтом.

Металлическая кровля чаще всего имеет защитное покрытие от коррозионного воздействия. Но мягкая кровля наиболее подвержена воздействию влаги. Чаще всего это проявляется в расслоении и потере герметичности. Влага попросту скапливается под мягким кровельным настилом. Как только происходит нагрев от солнечных лучей, влага под настилом начинает расширяться и появляются вздутия. Это портит внешний вид, а также приведет к растрескиванию при охлаждении. В некоторых случаях фрагментарным ремонтом не обойтись и приходится делать капитальный.

Если подкровельное пространство имеет утепление минеральной ватой или другим материалом, то повышение влажности приводит к ухудшению изоляционных свойств. При этом тепло из-под кровли отводится в несколько раз быстрее. Следствием этого становится увеличение расхода топлива для отопления и расходов на него. Если своевременно ничего не предпринять, то при резком понижении температуры произойдет обледенение и возникнет вероятность обрушения всей конструкции. Все это говорит о необходимости реализации вентиляции для вальмовой кровли.

Варианты вентиляции

Современные системы вентиляции отличаются высокой эффективностью и имеют различные способы реализации. В зависимости от типа кровли и личных предпочтений можно подобрать наиболее подходящий вариант. Среди основных можно выделить:

слуховые окна;
вентилируемый конек;
вентилируемый карниз;
крышный вентилятор;
аэратор для крыши;
вентиляционные зазоры в кровельном настиле.

Большинство из этих методов подойдут для вальмовой кровли с мягким настилом. Первый представляет собой сооружение небольших выступов, в которые монтируется решетка для вентиляции. Вентилируемый конек должен монтироваться по умолчанию при установке кровли. Он представляет собой непрерывную ленту или отдельные отверстия, которые закрываются от попадания в них влаги. При этом конек получается частично приподнятым от основной плоскости кровли, что обеспечивает беспрепятственный выход влажного воздуха. Вентилируемый карниз сооружается по схожей системе, что и вентилируемый конек.

Крышные вентиляторы представляют собой активные конструкции, которые обеспечивают принудительный выброс воздуха из-под кровли, когда это становится необходимым. В частных домах вместо них чаще всего монтируют кровельные аэраторы. Они представляют собой небольшие конструкции в виде труб, которые защищены от попадания влаги и предполагают пассивный выброс воздуха из-под кровельного настила. В некоторых видах кровельного настила производителем предусмотрены вентиляционные зазоры, которых достаточно для качественного проветривания.

Вентилируемый конек

Вентиляция холодного чердака вальмовой крыши реализуется проще, чем жилого, но ситуация усложняется тем, что у вальмовой крыши отсутствуют фронтоны. В последних можно соорудить окна, через которые и будет производиться воздухообмен. Для вальмовой кровли идеальным решением будет комбинация вентилируемых карнизов и вентилируемого конька.

Благодаря такому подходу обеспечивается равномерное проветривание подкровельного пространства. Воздух проходит по всей плоскости кровли, что дает хороший эффект. Самый простой способ сделать приток воздуха – оставить щели между отдельными элементами материала, которым осуществляется подшивка карнизов.

В большинстве случаев будет достаточно нескольких миллиметров.

Если отделка свесов вальмовой кровли производится не древесиной, а пластиком, например, вагонкой или сходим материалом, тогда зазоры между планками будут сильно бросаться в глаза. Для этих случаев производители разработали отдельные планки, которые похожи на решетку или имеют отверстий. Даже если при возведении кровли не была предусмотрена вентиляция, ее легко реализовать заменой некоторых элементов на решетчатые. Шаг между решетчатыми элементами составляет 80 см. Этого будет достаточно для требуемого объема воздуха. Если шаг сделать меньше, тогда тепло из-под крыши будет уходить слишком быстро.

В такой схеме для вальмовой крыши с мягким настилом обязателен монтаж вентилируемого конька, который еще называют черепашкой. Проще смонтировать его при обустройстве кровли, но и последующая установка также возможна. Предварительно между планками конька на крыше оставляют зазор в 4 см. Именно через него и будет происходить отток воздуха. Если в конструкции предусмотрен брус, то в нем потребуется сделать пропилы. При этом прорезь в кровле не должна доходить до краев конька на 15 см. При наличии на крыше вентиляционной или трубы системы отопления от нее делается зазор в 30 см с каждой стороны.

На образованный зазор крепится коньковый аэратор. Хотя от краев крыши и делаются отступы, крепление аэратора необходимо производить впритык к краю, чтобы не возникало перекосов и неоднородности линии конька. Он фиксируется к доске на гвозди или саморезы. В некоторых случаях его приходится собирать из нескольких лент отдельно. Между отдельными элементами делается зазор в несколько миллиметров, чтобы компенсировать тепловое расширение.

Сверху вентилируемый конек закрывается мягкой черепицей. Для этого гонты разделяются по линиям перфорации и перегибаются. На коньке должен получиться острый угол, благодаря которому будет хорошая обтекаемость. Черепица фиксируется в четырех местах. Обычно это происходит с использованием нескольких гвоздей, которые имеют увеличенную длину.

Аэратор

Аэратор является прекрасным вариантом для осуществления вентиляции кровли. Его довольно просто установить на уже готовую кровлю или на готовящуюся. Условной их можно разделить на несколько категорий:

точечные;
турбированные;
с дефлектором.

Каждый из них выполняет функцию вентиляции, но интенсивность процесса, а также внешний вид самого аэратора для кровли отличается. Стоит сказать, что для нормального функционирования аэратора, потребуется предусмотреть приток воздуха. Сделать это можно таким же способом, как и в предыдущем случае, – конструкцией проветриваемого свеса кровли.

При монтаже точечного аэратора необходимо соблюдать несколько простых правил. Одной из них заключается в том, что аэратор должен располагаться не ближе, чем в 60 см от конька. Расстояние между двумя аэраторами должно быть больше 60 см. Один аэратор способен выполнить вентиляцию кровли, площадь которой достигает 100 квадратных метров. Установка аэратора может осуществляться на кровли с различным углом уклона. Для мягкой кровли проще всего осуществить монтаж аэратора совместно с укладкой кровельного настила.

Первым делом определяется место на кровле, где будут располагаться аэраторы. После этого, согласно диаметру трубы аэратора, делается разметка отверстия в сплошной обрешетке. С помощью лобзика вырезается размеченное отверстие. Труба аэратора вставляется в обрешетку, а его юбка фиксируется к обрешетке с помощью саморезов. Чаще всего наряду с саморезами применяется клей-герметик, который наносится на обратную сторону юбки. В этом случае получается добиться идеальной гидроизоляции. Шов юбки покрывается битумной мастикой. Гонты мягкой кровли укладываются поверх юбки с вырезом в месте нахождения аэратора.

Сверху на основу аэратора закрепляется решетка, которая предотвратит попадание мусора, насекомых и птиц в подкровельное пространство. На решетку монтируется колпак, который окончательно закрывает аэратор. Далее производится монтаж всех требуемых аэраторов согласно приведенному алгоритму. о монтаже аэратора можно посмотреть ниже.

Обратите внимание! В мягкой кровле также сооружаются небольшие слуховые кровли. Они похожи на волнообразные выступы по периметру кровли. Смонтировать их можно только во время установки кровельного настила.

Резюме

Как видно, вентиляция крыши является неотъемлемым требованием для ее продолжительного срока служба. Вентиляция мягкой кровли реализуется несколькими способами, которые можно комбинировать между собой. Важно, чтобы между сплошной обрешеткой и гидроизоляцией был небольшой зазор, из которого также будет удаляться влага.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/vidu-krish/valmovaja/ventilyaciya-valmovoj-kryshi-iz-myagkoj-krovli.html

Как построить четырехскатную крышу своими руками + монтаж кровельного пирога под вальмовую кровлю

Четырехскатная вальмовая крыша представляет собой конструкцию, торцевые стороны которой имеют треугольные скаты (вальмы), а боковые — трапециевидные.

При этом общим соединением всех скатов является балка, соединяющаяся по обоим концам — с верхними углами торцевых скатов и с одной стороной каждого бокового ската.

Чаще всего вальмовые крыши с четырьмя скатами проектируются к зданиям, имеющим прямоугольную форму. В данной статье мы расскажем вам как строится вальмовая крыша своими руками.

Виды вальмовых крыш

Вальмовые крыши могут иметь разнообразную конструкцию и классифицируются по конфигурации скатов:

Классический тип. Такая конструкция имеет четыре ската вальмовой формы;
Полувальмовая. Треугольные скаты, не доходящие до края крыши и закрывающие верхнюю часть фронтона. При такой форме крыши целесообразно устанавливать мансардное помещение;
Датская. Вальмы такой крыши имеют срезанную конструкцию у конькового элемента и небольшой треугольный фронтон у конька конструкции;
Шатровая. Скаты такой конструкции — одинаковые треугольные, соединенные в верхушке. Такой тип крыши оборудуется на зданиях квадратной формы, беседках, башнях;
Ломаная. Сложная конструкция такой кровли состоит из скатов различной конфигурации и размеров. Может сосредотачивать скаты различных видов кровельных конструкций.

Разнообразие вальмовых крыш позволяет проектировать форму кровли, ориентируясь на форму здания, при этом соорудив качественную кровлю.

Виды вальмовых крыш

Кровельный пирог для кровли

Кровельный пирог вальмовой кровли — это конструкция последовательно уложенных слоев материалов, которая устанавливается на готовую стропильную систему и несет функцию утепления здания, защиты от внешних природных явлений.

Способ наложения слоев должен иметь правильную последовательность:

Пароизоляция. Специальная пленка, которая препятствует попаданию влаги в подкровельную систему;
Теплоизоляция. Уложенный между стропилами утеплитель, который сохраняет тепло в помещении;
Гидроизоляция. Специальный материал, который препятствует попаданию влаги из внешней среды в помещение;
Контробрешетка, обрешетка. Уложенные на кровельные слои доски, к которым крепится внешний кровельный материал.

Важно! Необходимо соблюдать последовательность укладки слоев кровельной системы, так как от этого напрямую зависит качество и долговечность кровли.

Например, если перепутать пароизоляционный и гидроизоляционный слои, то это будет обеспечивать наличие влаги в доме и кровельном пироге.

Кровельный пирог

Как сделать четырехскатную крышу?

Прежде чем начинать возводить вальмовую крышу, следует изучить основное направление ветров на территории расположения сооружения и статистическое количество осадков.

Вальмовые крыши целесообразно возводить там, где достаточно сильные порывы ветра: такого типа крыши хорошо выдерживают потоки сильных ветров.

Обустройство четырехскатной крыши необходимо производить поэтапно, соблюдая некоторые нюансы:

Для выполнения точных замеров лучше всего изготовить рейку нужного размера, чтобы исключить погрешность при замере инструментами;
Первые замеры необходимо осуществлять с верхней центрально расположенной части обвязки (с осевой параллели), расположенной на торцевой части стены;
Далее для определения расположения первого элемента каркасной конструкции необходимо замерить толщину конька и, разделив значение надвое, сделать метку;
К обозначенной метке прикладывается один конец подготовленной рейки, на противоположном конце делается отметка внутренней части боковой стены. Так определяется расположение промежуточной составляющей кровельного каркаса;
Для того, чтобы определить длину свеса, следует переместить отмеченную рейку на внешнюю линию данной стены, и образовать свес из рейки путем перемещения другого конца к краю кровли;
Вторую составляющую стропильных досок устанавливают с помощью нанесения отметки между боковой стеной и краем обвязки, когда рейку переносят на другой край боковой стены.

Когда понятно расположение стропильных ног, необходимо произвести верный расчет элементов кровельного каркаса. Для этого определяется высота конька, длина стропил, площадь всех скатов.

Кроме того, необходимо запастись качественной древесиной, желательно одинакового сечения, чтобы система стропильной конструкции была прочной и долговечной.

Так продлевается срок службы древесины, и исключается возможность появления жучков и плесени.

Для внешнего кровельного покрытия вальмовой крыши рекомендуется использовать вариант мягкой черепицы, однако, можно укладывать и другие покрытия.

После того, как произведены все расчеты и подобран материал для работ, можно приступать к монтажу кровельной конструкции.

Вальмовая крыша своими руками: чертежи и фото ниже.

Чертеж четырехскатной крыши

Вальмовая крыша изготовление

Устройство стропильной системы и монтаж вальмовой крыши

Стропильная система является мощным каркасом, который должен выдерживать нагрузку всей кровли, включая слои кровельного пирога и покрывной кровельный материал. От того, насколько правильно и точно рассчитана нагрузка на стропильную систему, зависит прочность и надежность кровли.

Возводить стропильный каркас следует с установки элементов, необходимых для возведения стропильного каркаса:

Установка мауэрлата. Для этого в процессе возведения верхнего ряда боковых стен в них монтируют опалубку, в которую заливается бетонная смесь с установленными в ней крюками. К этим крюкам и крепят мауэрлат — деревянные брусья, к которым крепят основание каркаса;
Установка лежня для коньковой опоры с установкой на них вертикальных стоек;
На стойки опор крепится балка конька. Балка должна быть большого сечения, чтобы выдерживать нагрузку центральной части стропильной системы.

Установка мауэрлата

Когда основные части для установки стропильных ног подготовлены, следует приступить к креплению стропил.

Установку стропильных ног производят в следующем порядке:

Устанавливаются диагональные доски. Крепление нижней части стропильного бруса к мауэрлату производится путем врубки;
Крепятся центральные стропильные доски;
Устанавливаются угловые брусья стропил, крепление которых происходит к диагональным ногам;
Крепление затяжки. Располагают у конька для закрепления стропильных ног;
Установка центральных стоек. Стойки крепятся одним концом к коньку, другим — к ригелю (затяжке);
Крепление подкосов — балок, закрепленных на ригеле и стропильной ноге;
Установка шпренгеля — балки, которая крепится к закрепленной на мауэрлате доски одним концом и к стропильной ноге — другим.

Когда стропильные ноги установлены, к ним прибивается обрешетка.

Когда стропильная система готова, можно приступить к укладке слоев кровельного пирога, а далее — к внешнему покрытию кровли.

Чертеж стропильной системы

Четырехскатная крыша своими руками

Обустройство вальмовой крыши — довольно трудоемкий процесс, поэтому к каждому этапу ее монтажа следует отнестись серьезно и производить работы с соблюдением правил монтажа.

Порядок монтажа вальмовой крыши:

Расчет материалов для монтажа стропильной системы, подкровельных слоев, внешнего покрытия;
Подготовка всех необходимых инструментов для работ;
Распил досок для стропильной системы;
Установка стропильного каркаса;
Укладывание слоев кровельного пирога;
Монтаж внешнего покрытия;
Установка доборных элементов.

Кроме того, не стоит забывать об обустройстве вентиляционных и при необходимости дымовых выходов для обеспечения микроклимата в подкровельном пространстве и в самом сооружении.

Последовательность шагов по установке вальмовой крыши обуславливает надежность и прочность конструкции.

Для монтажа кровли необходимо выполнить ряд действий:

Установить мауэрлат. Следует иметь в виду, что под брус мауэрлата укладывается гидроизоляция;
Установка закрепляющих деталей: вертикальных стоек, которые прикрепляются к центральной балке на нижней части конструкции;
На стойки крепится коньковый брус;
Установка диагональных стропил. Бруски стропил одним концом крепят к вертикальным балкам, другой конец укладывается на угол стены;
Крепление к коньку промежуточных, центральных, коротких стропил. Крепят стропильные брусья к мауэрлату методом врубки, шаг стропил — до 70 см;
Установка обрешетки с учетом труб, окон и других необходимых элементов;
Установка пароизоляционной пленки;
Крепление контробрешетки;
Наложение теплоизоляционного слоя;
Крепление гидроизоляции;
Укладка кровельного покрытия.

При соблюдении правил крепления элементов, правильной укладки слоев пирога можно соорудить надежную защиту для собственного дома.

Расчет вальмовой крыши вы можете произвести с помощью онлайн-калькулятора.

Крыша четырехскатная своими руками: чертежи и фото ниже.

Как монтируется четырехскатная крыша

Чертеж плана стропильной системы

Монтаж обрешетки, пароизоляции, гидроизоляции

Обустройство разных слоев четырехскатной крыши требует внимательного отношения к каждому этапу работ.

Каждый укладываемый слой несет свою функцию, все слои в совокупности образуют единую систему, которая обеспечивает защиту сооружения.

Укладка обрешетки

Обрешетка — деревянная конструкция, состоящая из брусьев, расположенных поперек стропильных ног. Оптимальное сечение брусков обрешетки — 50х50 мм.

Перед монтажом доски обрешетки требуют обработки антисептическими средствами.

Обрешетку монтируют либо сплошным слоем, либо шагом 100-150 мм (в зависимости от внешнего покрытия).

Крепить обрешетку следует гвоздями.

Монтаж обрешетки

Монтаж пароизоляции

Пароизоляционную пленку устанавливают для того, чтобы предотвратить попадание влаги в теплоизоляционный слой. Пленку пароизоляции крепят к доскам обрешетки степлером внахлест. Места нахлеста заклеивают скотчем.

При этом необходимо следить за тем, чтобы пленка плотно прилегала к доскам. В местах оборудования труб или окон можно применять каучуковые или полиуретановые клеящие ленты.

Водяные пары имеют высокую проникающую способность, поэтому монтаж пароизоляции — очень ответственный этап работ.

Монтаж пароизоляции

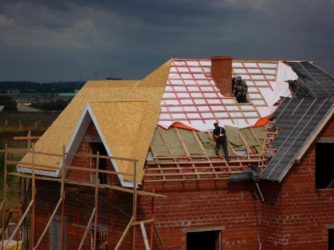

Установка гидроизоляции

После монтажа утеплителя укладывают гидроизоляцию. Гидроизоляция не пропускает скопившуюся в подкровельном пространстве влагу внутрь кровельного пирога. Как и теплоизоляционную пленку, гидроизоляцию укладывают внахлест и стыки проклеивают.

Особенно важно правильно уложить пленку в коньковой части. Коньковая область наиболее подвержена скоплению паров конденсата.

Важность каждого этапа по монтажу кровли вальмовой крыши нельзя недооценивать и тем более отказаться от монтажа какого-либо элемента.

Монтаж гидроизоляции

Вальмовые крыши считаются самыми прочными и долговечными. Их устанавливали более ста лет назад, и такие конструкции зарекомендовали себя как надежные и выносливые.

Несмотря на сложность конструкции, монтаж ее можно производить самостоятельно, главное — выполнять шаг за шагом в четкой последовательности каждый этап работ и выбирать качественный, надежный материал, ведь крыша должна защищать дом не один десяток лет.

В данном видео вы узнаете как построить вальмовую крышу своими руками:

2017-02-24

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/valmovaja/chetyrehskatnaya-svoimi-rukami.html
