Обрешетка под металлочерепицу: особенности монтажа
Обрешетка под металлочерепицу служит непосредственным основанием для этого материала. А поскольку при ее устройстве существует масса тонкостей и нюансов, желательно доверить ее установку профессиональным монтажникам. Перед укладкой кровельного покрытия необходимо позаботиться о создании оптимальных условий для надежного и прочного настила.
А каким образом этого можно достичь, мы и попытаемся до вас донести в данной статье.
Правила устройства обрешетки под металлочерепицу
Перед тем, как правильно сделать обрешетку под металлочерепицу, следует детально изучить постулаты обустройства обрешетки, поскольку для каждого типа кровли потребуется набитие обрешетки с различным шагом.
Как правило, доски для контробрешетки под металлочерепицу имеют разную толщину. К примеру, при покупке досок для обрешетки в 30 мм толщиной, по факту будут получены элементы, ширина которых будет колебаться относительно заявляемой в пределах плюс минус 5 мм.
Подобное явление можно наблюдать практически всегда. Исключением, пожалуй, можно считать только калиброванную строганную доску. Поэтому, выполняя подготовку к тому, чтобы выполнить монтаж обрешетки под металлочерепицу, следует вначале произвести калибровку досок.
Данная процедура необходима для того, чтобы на стыках или смежных рядах обрешетки не попадались значительно отличающиеся по толщине доски, поскольку их установка приведет к перепадам, которые будут препятствовать укладке металлочерепицы.
Доска в 30мм толщиной необходима для запаса, так как допуски распиловщиков способны существенно снизить ее толщину. А из-за того, что по этой доске в будущем планируется ходить, необходимо чтобы она могла выдержать вес человека крупной комплекции.
Совет! Полуобрезную или необрезную доску при установке обрешетки под металлочерепицу использовать не рекомендуется.
Обрешетка крыши, готовая к укладке металлочерепицы

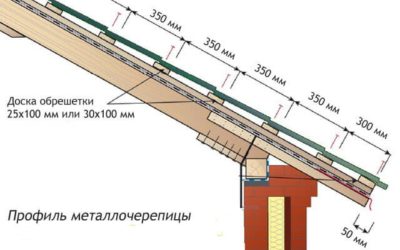

Расчет шага досок обрешетки под покрытие из металлочерепицы производят по следующим правилам:
- Шаг обрешетки под металлочерепицу подбирают в соответствии с видом металлочерепицы, потому что под различные профили необходим разный шаг.
- Расстояние между брусьями обрешетки обычно указано в инструкции к определенному типу кровли, его считают от низа первой доски до верхней точки второй.
- Значение шага между двумя первыми досками обрешетки должно быть меньшим.
- Кроме того, на шаг обрешетки для металлочерепицы может оказывать влияние как уклон ската крыши, так и величина выступа кровельного материала за первый брусок обрешетки.
- На выполнение расчета шага обрешетки, помимо прочего, может влиять отсутствие или наличие водостока, который тоже может иметь различную конфигурацию. При креплении водостока на лобовую доску, он прибавит к выступу дополнительно 30мм. Помимо прочего, важную роль отыгрывает диаметр водосточного желоба: при желобе 90мм в диаметре потребуется выступ одного размера, при 120мм в диаметре – совсем другого.
- Отсчет выступа материала для кровли выполняют от лобовой доски, если же она отсутствует – от стропильного среза. Чем круче наклон кровельного ската, тем ниже потребуется опустить металл, чтобы добиться необходимой длины выступа. Неправильный расчет может привести к тому, что для металлочерепицы обрешетка будет располагаться не там, где следует выполнять крепление металлочерепицы саморезами.
- Для правильного расчета расстояния между первой и второй доской, нужно уложить на стропило уровень 120-150см длиной, затем измерить расстояние от верхней точки первой волны до нижней части металлочерепичного листа, после чего сделать отметку.
- Затем необходимо выдвинуть уровень подобно листу кровли, после чего приставить угольник к лобовой доске и отложить на нем точку требуемого выступа, а далее довести уровень до этой точки. От края лобовой доски следует провести вертикальную линию до установленного уровня и выполнить отметку. Между обеими сделанными метками останется определенное расстояние между верхом второй и низом первой доски обрешетки с учетом уклона ската и выступа материала кровли.
- Самую первую доску необходимо выполнять толще других во избежание получения висящего выступа при закреплении кровельного материала.
- Остальные доски обрешетки при изготовлении кровли отмеряют от верхней точки второй доски через одинаковые промежутки в соответствии с кровельным профилем. Отметки для обрешетки следует наносить через каждые два стропила, поскольку доска может в итоге оказаться кривой, и потребуется ее натяжка по нанесенным меткам.
- По завершению устройства 3-4 рядов системы обрешетки остальные доски можно уложить на скат и затем брать элементы со ската. Это обеспечит некоторое удобство.
- В одном ряду доски обрешетки необходимо соединять на стропиле. Не следует укладывать доски основания под кровельный материал внахлест, как, например, при настиле шифера. Помимо этого, разбежку стыков потребуется выполнять по стропилам. Не рекомендуется всю обрешетку стыковать на одном стропиле, в противном случае конструкция не обеспечит достаточной жесткости.
Совет! При наличии ендов, расчет и укладку обрешетки производят сверху вниз, причем следует учитывать продолжительность хвоста материала кровли. В редких случаях наличие длинного хвоста потребует установку дополнительной доски для обеспечения жесткости крепления планки конька.
Инструкция по монтажу обрешетки под металлочерепицу
Теперь представим пошаговую инструкцию того, как сделать обрешетку под металлочерепицу:
Металлочерепица: обрешетка укладывается по следующей схеме
- Подбирают брус для стропил размером обычно не меньше 50*150 мм, а под обрешетку используют доски сечением не меньше 25*100 мм. Для выполнения контробрешетки подойдет доска 25*50 мм.
- Шаг стропил для укладки такой обрешетки выполняют в пределах 600-900 мм.
- Прибивают начальную доску строго вдоль карнизного свеса таким образом, чтобы она за него не выступала, четко по прямой линии. Толщину первой доски делают на 10-15 мм больше в сравнении с остальными, что требуется для компенсации разности уровней точек опоры первого и последующих черепичных модулей.
- Шаг обрешетки металлочерепица предполагает такой, чтобы расстояние от доски, которая выходит на карниз, было на 50 мм меньшим, чем между всеми последующими – в 300 либо 400 мм. Шаг между остальными досками обрешетки делают равным шагу профиля укладываемой металлочерепицы, то есть 350 либо 450 мм.
- Чтобы проверить правильность расстояния от первой до второй доски обрешетки, на земле раскладывают два дощатых обрезка в параллельном друг другу положении и на определенном расстоянии (или наживляют их прямо на обрешетку), после чего накладывают на них элемент черепицы и таким образом определяют, достаточным ли является выступ черепицы для обеспечения нормального стока воды. Выступ больше положенного может привести к переливам воды через желоб, тогда как слишком маленький – приведет к задуву воды между желобом и лобовой доской. Помимо этого, есть вероятность деформации листов под чрезмерной снеговой нагрузкой.
- Всю разметку выполняют при помощи рулетки, начиная с первой доски, которая выходит на карниз.
- Далее выполняют крепление торцевых и коньковых планок.
- Ветровую доску устраивают выше обрешетки на высоту металлочерепичного листа. Высота листа в зависимости от вида черепицы колеблется от 35 до 55 мм.
- Для надежного крепления конька, в местах его присоединения прибивают дополнительные доски 25*100 мм, что требуется для упрощения его дальнейшей установки.
При планировании организованного водостока с кровли, перед монтажом кровельного покрытия потребуется установка кронштейнов для прикрепления желобов. Карнизную планку также монтируют перед установкой металлочерепицы по кровельному свесу.
В начале определяют места прикрепления кронштейнов. Их устанавливают с шагом в 500-600мм относительно друг друга и крепят на нижнюю доску обрешетки.
Сначала монтируют крайние кронштейны так, чтобы уклон желоба составлял 5 мм на 1 м длины, после чего натягивают шнур для ровной установки остальных кронштейнов.
Вставляют желоб и закрепляют его на кронштейнах, крепят к обрешетке карнизную планку таким образом, чтобы нижним краем планки перекрывался край желоба. Это обеспечит сток конденсата в желоб с планки. По длине нахлест карнизных планок должен составлять не меньше 100 мм.
Правильно устроенная обрешетка для металлочерепицы позволит без лишних усилий выполнить настил кровельного покрытия и обеспечить надежную защиту от влаги.
Источник: https://krovlyakryshi.ru/cherepica/metallocherepica/obreshetka-pod-metallocherepicu-495
Как произвести монтаж обрешетки под металлочерепицу своими руками
Один из обязательных элементов обустройства кровли – обрешетка, представляющая собой брусья, которые перпендикулярно уложены на стропильные ноги. Обрешетка принимает на себя нагрузку кровельного материала, передает ее на стропила, а те переносят давление на несущие стены. Грамотный монтаж обрешетки – ответственное и непростое дело, выполнение которого лучше доверить профессиональным строителям.
-советы по подготовке крыши к укладке черепицы ↑
Для разного вида покрытий используется различный материал:
- брус;
- доска;
- фанера;
- тес.
Существует два вида обрешеток кровли:
- Сплошная – зазор между брусьями в ней бывает не больше 1 см. Обязательно используется в местах пересечений скатов (на ребрах, коньке, разжелобках, ендове), по карнизным свесам и в местах стыков. Обычно сплошную обрешетку монтируют при использовании рулонной кровли, мягкой черепицы, металлочерепицы, плоского шифера.
Сплошная обрешетка применяется для рулонной кровли, металлочерепицы, мягкой черепицы и плоского шифера
- Разреженная обрешетка кровли – с шагом между брусьями в несколько сантиметров. Подходит для металлической кровли, волнистого шифера, натуральной черепицы. Материалом для разреженных конструкций могут выступать доски с толщиной от 20 до 40 миллиметров, бруски 50х50-60х60 миллиметров, жерди с диаметром 70мм. Выбор материала будет зависеть от особенностей кровли. Древесина, используемая для строительства, не может быть ниже 2 сорта, не должна иметь сучков и, желательно, быть обрезной. Если применяется необрезная доска, то ее кромки должны быть стесаны. Доски с шириной больше 140 мм применять не желательно, так как они коробятся и повреждают кровельный материал. Наличие сучков может привести к поломке доски под снеговой нагрузкой. Нельзя использовать сырое дерево, со временем материал рассохнется и гвозди или саморезы будут держаться в нем значительно хуже.
Разреженная обрешетка кровли характеризуется промежутком между брусьями в несколько сантиметров
Сплошную обрешетку укладывают на разреженную. Для этого могут быть использованы ДВП, ламинированные ДСП, доски. Доски укладываются на расстоянии 1см друг от друга под углом в 45° к доскам разреженной обрешетки. Зазор между досками необходим для того, чтобы погасить температурные деформации древесины. Лучше использовать шпунтованую анисептированную доску.
Сплошной слой может быть единственным, уложенным непосредственно на стропила.
Обрешетки бывают однослойными и двуслойными. Первый слой обязательно укладывается параллельно коньку, горизонтально. Шаг может достигать 50-100 см. Он может быть единственным, а может использоваться для настила поверх второго слоя.
Важно! Настил крыши не должен иметь провесов или бугров, особенно если в качестве кровли используется хрупкий длинномерный материал, к примеру, шифер.
Настил должен быть прочным, выдерживающим вес человека. В противном случае во время ходьбы по крыше нарушаются крепления и стыки кровельных деталей, а это приводит к протечкам.
То, как будет проводиться монтаж обрешетки, во многом зависит от материала, выбранного для кровли. В качестве примера возьмем один из самых популярных материалов – металлочерепицу.
Укладка антиконденсатной пленки ↑
В случаях, когда предусматривается утепление крыши, понадобится антиконденсатная пленка, которая будет защищать утеплитель от появления конденсата и продувания. Без пленки обрешетка и стропила проветриваются, а чердак будет холодным. При обустройстве обрешетки под металлочерепицу такая пленка стелется на стропила горизонтальными полосами по всей площади крыши с нахлестом в 10-15 см. Ее не стоит натягивать, пленка должна провисать между стропилами. Закрепляется конструкция брусками, равными по сечению ширине стропил толщиной в 3 см.
Антиконденсатная пленка
Монтаж обрешетки под металлочерепицу ↑
После завершения укладки пленочного настила можно переходить к монтажу обрешетки, на которой будет закреплена металлочерепица. В случаях, когда укладка пленки не предусматривается, горизонтальная обрешетка делается непосредственно на стропилах. Все используемые горизонтальные доски должны быть антисептированными.
Сечение – 2,5-3 см на 1-1,5 см. Может подойти любая дюймовка, но очень важно, чтобы толщина всех укладываемых досок была одинаковой. Правильный подбор по толщине гарантирует ровную плоскость крыши. От этого зависит не только функциональность, но и внешний вид дома.
Единственное исключение – нижняя доска, которая должна быть толще остальных на полтора сантиметра.
Важно! Первой крепится нижняя доска. Чтобы в дальнейшем доски не закручивало, они сразу же закрепляются в двух местах шурупами или гвоздями.
Готовая к монтажу металлочерепицы обрешетка
Расчет шага досок ↑

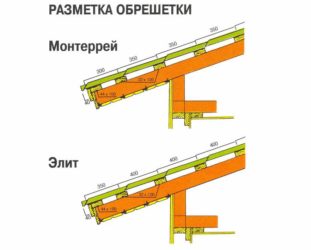

Шаг подбирается в соответствии с профилем и видом металлочерепицы. Обычно расстояние между брусьями указывается в инструкции и считается от нижней точки первой доски до верха второй. Между первыми двумя досками это значение должно быть меньшим.
Влияние на величину шага оказывают и величина уступа кровли за первый брусок, и уклон ската крыши. Расчет шага производится с учетом водостока. Если он крепится на лобовую доску, то к выступу добавляется 30 мм. Так же на длину выступа влияет диаметр водосточного желоба.
Отсчет выступа материала выполняется или от лобовой доски, или, если ее нет, от стропильного среза. Длина, на которую следует опустить металлочерепицу, зависит от кровельного ската. Чем он круче, тем ниже приходится опускать материал.

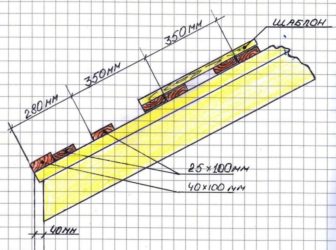

Расчет шага обрешетки
Пошаговая инструкция по монтажу ↑
Для стропил подбирается брус размером не менее 50*150 мм, для обрешетки – с сечением не менее 25*100 мм. Контробрешетка может выполняться из доски 25*50 мм.
Важно! Не рекомендуется использовать необрезную или полуобрезную доску.
Шаг стропил обычно составляет 600-900 мм.
Вдоль карнизного свеса прибивается начальная доска, причем она не должна выступать за свес. Для компенсации разницы уровней точки опоры черепичных модулей эта доска, как уже говорилось, должна быть толще остальных на сантиметр-полтора.
Шаг между доской, выходящей на карниз, должен быть на 50 мм меньше, нежели шаг между другими досками. Для проверки правильности этого расстояния на земле выкладывается два обрезка доски, на который накладывается элемент черепицы. Так определяется, достаточен ли выступ, может ли он обеспечить нормальный сток воды. Если выступ получится больше, чем требуется, вода будет переливаться через желоб. Если же, наоборот, он будет меньше положенного, вода будет задуваться между лобовой доской и желобом. К тому же при слишком длинном выступе листы могут деформироваться от чрезмерной снеговой нагрузки.
Устройство обрешетки под металлочерепицу требует внимательности
После выполнения разметки проводится крепление коньковых и торцевых планок.
Ветровая доска крепится выше обрешетки ровно на ширину листа металлочерепицы, то есть на 35-55 мм, в зависимости от ее вида.
Для того чтобы надежно закрепить конек, в местах присоединения прибиваются доски 25*100 мм. В дальнейшем это поможет его установке.
Если планируется устраивать водосток прежде, чем будет монтироваться кровля, необходимо установить кронштейны, к которым крепятся желоба. Кронштейны устанавливаются на нижней доске с шагом 500-600мм.
Сначала монтируются крайние кронштейны таким образом, чтобы рассчитать уклон желоба на 1 метр длины (составил 5 миллиметров). Затем натягивается шнур, по которому крепятся остальные кронштейны. Так же до настила металлочерепицы по кровельному свесу монтируется карнизная планка.
Желоб крепится на кронштейнах, затем закрепляется карнизная планка так, чтобы ее нижний край перекрывал край установленного желоба. В таком случае конденсат, стекающий с планки, будет попадать в желоб. Нахлест карнизных планок должен быть не меньше, чем 100 мм.
В местах примыканий (трубы, коньки, ендовы, мансардные окна и т.д.) устанавливается обрешетка сплошного типа.
После выполнения всех перечисленных операций можно приступать к непосредственному монтажу металлочерепицы.
Обрешетка является основой как кровельной, так и стропильной системы дома
Стоит помнить, что срок службы вашей кровли зависит от многих факторов, как от качества монтажа, так и от срока службы комплектующих. От того, насколько правильно установлена обрешетка, зависит многое: внешний вид всего строения, срок службы кровли, безопасность дома, даже снижение шума дождя. И поскольку ее обустройство требует опыта, знания нюансов и тонкостей, желательно, чтобы работы по ее монтажу были доверены профессиональным монтажникам.
Источник: http://goodkrovlya.com/montazh/obreshetka/montazh-obreshetki-pod-metallocherepicu.html
Инструкция по монтажу металлочерепицы
| 1. Карнизная планка. 2. Доска обрешетки. 3. Спадающий брус контробрештки. 4. Гидроизоляционная пленка. 5. Стропило. 6. Конек. 7. Листы металлочерепицы. 8. Уплотнитель конька. 9. Заглушка конька. 10. Ветровая доска. 11. Водосточная труба. 12. Держатель трубы. 13. Водосточный желоб. 14. Держатель желоба. 15. Снеговой барьер. 16. Ендовая внешняя. 17. Ендовая внутренняя |
Общая ширина листа: 1185мм. Рабочая ширина: 1100мм. Длина ступеньки: 350мм.
Высота волны: 25мм.
Расчет металлочерепицы
Расчет количества листов металлочерепицы производят следующим образом: длину карниза делят на полезную ширину профильного листа и округляют до полной единицы (умножают на количество ската). Полезная ширина последнего листа ската = полной ширине. Полная площадь листов металлочерепицы = кол-во листов* длина листов* 1,185 (полная ширина). При замере шатровой крыши, разрезанный лист металлочерепицы или профнастила, нельзя использовать на зеркально противоположном скате из-за поперечной гофрированности рисунка.
При расчете металлочерепицы надо учитывать так же «запрещенные» размеры, листы с такими размерами не будут стыковаться вертикально на кровле в силу особенностей обреза замков черепичного листа.
Недопустимый ряд размеров (включительно):
1 волна______________________ 0 – 0,49 м 2 волны____________________0,77 – 0,84 м 3 волны____________________1,12 – 1,19 м 4 волны____________________1,47 – 1,54 м 5 волн_____________________1,82 – 1,89 м 6 волн_____________________2,17 – 2,24 м 7 волн_____________________2,52 – 2,59 м 8 волн_____________________2,87 – 2,94 м 9 волн_____________________3,22 – 3,29 м 10 волн____________________3,57 – 3,64 м 11 волн____________________3,92 – 3,99 м 12 волн____________________4,27 – 4,34 м 13 волн____________________4,62 – 4,69 м 14 волн____________________4,97 – 5,04 м 15 волн____________________5,32 – 5,39 м 16 волн____________________5,67 – 5,74 м
17 волн____________________6,02 – 6,09 м
Металлочерепица из оцинкованной стали с полимерными покрытиями, имеет свои особенности монтажа и эксплуатации. Не ознакомившись с информацией, изложенной ниже, вы можете неправильно смонтировать листы металлочерепицы или нарушить слои покрытия в результате неправильного обращения с кровельным материалом. Несоблюдение рекомендаций может привести к протечкам кровли, коррозии металла и нарушению внешнего вида.
Правила хранения и погрузки
Погрузка и разгрузка заводских упаковок с листами металлочерепицы и доборными элементами осуществляется при помощи крана только мягкими стропами. Металлочерепица может храниться в заводской упаковке не более 1,5 месяца, так как возможна деформация нижних листов в пачке. Если монтаж планируется проводить позже, то листы следует распаковать и переложить рейками. Чтобы избежать деформации листов по длине, их нужно переносить вертикально, взяв за края по длине. Вес металлочерепицы- 4,5 кг/кв.м.
Следует пользоваться перчатками, чтобы не порезаться об острые края листов.
Особенности проведения монтажных работ
Перед монтажом кровли убедитесь, что поверхность крыши ровная. При необходимости исправьте дефекты неплоскостности — проверьте правильность формы и размеров крыши. Для этого измерьте диагонали скатов из угла в угол. Если они не равны, то это означает, что крыша имеет перекос. В случае, если невозможно исправить перекос, следует укладывать металлочерепицу так, чтобы нижний край обрешетки совпадал с линией свеса листов кровли. Перекос с торцов можно скрыть доборными элементами. Примечание! Минимальный рекомендуемый уклон кровли — 14 град. при длине ската 7м.
Если ранее на крыше было какое-либо жёсткое кровельное покрытие, его следует демонтировать. Уложите первый лист с одного торца крыши, сделав необходимый выпуск от края карниза и закрепите его на средней впадине, в верхней части, одним шурупом. Потом таким же образом уложите лист с другого края крыши. Протяните между листами шнур, по которому будут ровняться остальные лист. Уложите необходимое количество листов по одному краю крыши до гребня, выровняйте по краю и крепите окончательно к обрешетке.
Обратите внимание на следующее:
- обрезанные края листов должны быть закрашены специальной краской, поставляемой с металлочерепицей. Подкраска другими красками не допускается;
- при монтаже соблюдать осторожность с покрытием — не царапать, рекомендуется ходить в мягкой обуви. При возникновении дефекта на листе осуществить подкраску, поставляемой с металлочерепицей специальной кровельной краской;
Монтаж металлочерепицы
Для проведения работ по монтажу металлочерепицы используют ножовку и ножницы по металлу, дрель и т.п. Листы металлочерепицы поставляются нарезанными под размер кровли. Но часто необходимо делать срезы по ширине листов и вырезы под произвольным углом по месту. Чтобы облегчить труд, можно воспользоваться ручной электропилой с твердосплавными зубьями или другим электромеханическим инструментом для резки металла с полимерными покрытиями.
Не пользуйтесь шлифовальной машинкой с образивными кругами (болгаркой) для резки металла! Она разрушает слои цинка и полимерного покрытия, вследствие чего металл будет подвержен коррозии. Крепление выполняют самосверлящими шурупами RAL 4,8 Х 35 (38) на перегибе волны профиля ниже поперечной канавки. Расход крепежа — 6-7 шурупов на кв. м. Крепление края на каждой второй волне. Для их завертывания можно использовать электродрель с реверсом и регулятором оборотов и специальную насадку (см. рис.).
Использование гидро/пароизоляции
При недостаточной вентиляции подкровельного пространства рекомендуется использовать гидропароизоляционные (антиконденсатные) пленки или гидроизоляционные паропроницаемые (мембранные) пленки. Применение этих специальных пленок предотвращает попадание водяного конденсата с нижней стороны кровельных листов в теплоизоляционный слой кровли. Подкровельная пленка укладывается на сторопила полотнами с нахлестом снизу вверх с достаточным натягом и крепится вдоль стропил рейками (контробрешеткой) при помощи гвоздей. Более подробную информацию о свойствах и укладке пленок можно получить у их производителя.
Обрешетка
Для обрешетки используются доски шириной примерно 100мм. Толщина досок выбирается проектировщиками кровли. Выходящая на карниз доска должна быть толще на 10-15 мм. Расстояние между досками обрешетки равно поперечному шагу профиля металлочерепицы -350мм или 400мм. Расстояние между доской, выходящей на карниз, и последующей на 50мм меньше — 300мм или 350мм. Доски обрешетки крепятся гвоздями к стропилам или контробрешетке.
Монтаж карнизных планок
Карнизные планки крепятся к последней доске обрешетки перед установкой листов металлочерепицы. Нахлест планок по длине — 100мм. После крепления карнизных планок приступайте к монтажу листов металлочерепицы.
Монтаж листов
Монтаж листов необходимо начинать с левого торца на двухскатной крыше, а на шатровой крыше листы устанавливают и крепят от самой высокой точки ската в обе стороны. При направлении монтажа листов справа налево необходимо следующий лист устанавливать под последнюю волну предыдущего листа. Край листов устанавливается ниже карниза на 40 мм.
Рекомендуемый специалистами порядок монтажа листов металлочерепицы:
- установите первый лист и закрепите его одним саморезом к обрешетке у конька;
- затем уложите второй лист так, чтобы нижние края составляли ровную линию, скрепите нахлёст одним саморезом по верху волны под первой нижней поперечной складкой (при этом саморез не должен касаться обрешетки);
- если теперь визуально кажется, что листы “не стыкуются”, следует сначала приподнять верхний лист над нижним, а затем, слегка наклоняя лист, двигаясь снизу вверх, укладывать складку за складкой и скреплять саморезами по верху волны под каждой поперечной складкой (саморезы также не касаются обрешетки).
Скрепите таким образом 3-4 листа между собой, получившийся ровный нижний край выровняйте строго по карнизу, и только затем крепите листы окончательно.
Они крепятся к обрешетке саморезами в низ волны под поперечными складками из расчета примерно 7-8 шт. на 1м2. Для устранения повреждений, причиненных покрытию при транспортировке или во время монтажа, используется кровельная краска.
Для избежания сильных повреждений передвигайтесь по кровле в мягкой обуви, не наступайте на гребень волны и вовремя удаляйте металлическую стружку с поверхности кровли мягкой щеткой-сметкой.
Монтаж торцевых планок
Торцевые планки монтируются по фронтонам снизу вверх, накрывая торцевые края листов металлочерепицы. Крепятся в крайнюю волну листов и к деревянному основанию саморезами. Нахлест планок по длине — 100мм.
Монтаж коньковых планок
Коньковые планки монтируются только тогда, когда уже установлены все листы кровли, торцевые планки, прибит при необходимости уплотнитель. Крепление к листам металлочерепицы производить саморезами в верхнюю точку каждой второй волны. Нахлест планок по длине — 100мм.
Монтаж ендов
До монтажа ендовы на стыке скатов выполнить сплошную обрешетку, к которой прикрепить гладкий лист шириной 1250мм, согнутый посередине. Края листа по ширине отогнуть вверх на 10-15мм. Крепление к обрешетке выполняется тем или иным способом. После укладки металлочерепицы на стык листов снизу вверх крепятся ендовые планки саморезами в гребень волны. Нахлест планок по длине — 100мм.
Монтаж снегозадержателей
Для предотвращения скатывания снега в нежелательных местах, например над входом, гаражом и т.д., используют снегозадержатели, состоящие из крепежного уголка и снегостопорной планки. Снегозадержатель монтируется под вторым поперечным рисунком от карниза, т.е. на расстоянии примерно 350мм от карниза. Крепежный уголок устанавливается под планку на профиле и крепится вместе с ней сквозь лист к обрешетке длинным саморезом. Нижний край снегостопорной планки крепится к профильному листу в верхней точке каждой второй волны саморезами обычного размера.
Монтаж планок примыкания
Для заделки примыкания скатов кровли к стене используются планки стыков и швов. Они крепятся в верхнюю точку волны металлочерепицы и сбоку на примыкающую стену. Нахлест планок по длине — 100мм. Дополнительное уплотнение примыканий планок к стене выполняется силиконовой мастикой.
Монтаж водосточной системы
Монтаж крюков, желобов, труб производится по инструкции производителя-поставщика водосливной системы. При использовании водосливной системы необходимо до монтажа листов металлочерепицы установить на доски обрешетки у карниза крюки для крепления желобов.
Монтаж спецэлементов
Элементы сквозного выхода на кровлю изготовлены из прочного пластика, цвет и форма выхода подобрана в соответствии с цветом и формой металлочерепичного листа. Монтаж этих элементов прост, нарушение общего рисунка кровельного настила полностью исключено.
В комплект поставки сквозного выхода на кровлю входит подробная инструкция по монтажу. Монтаж пожарного люка выполняется также по приложенной инструкции. Все возможные зазоры между сквозным выходом и кровельным листом необходимо герметизировать. Для герметизации рекомендуем использовать стандартные влагостойкие герметики.
Вентиляционные трубы и вытяжки канализации крепят при помощи проходных элементов.
Монтаж элементов безопасности и эксплуатации кровли, например, лестниц, переходных мостиков и др., выполняется по инструкции производителя-поставщика этой продукции.
Источник: https://krov33.ru/instrukciya-po-montazhu-metallocherepici.html
1. Типы металлочерепицы
|
Длина листа от 550 до 8000 мм |
|
Длина листа от 550 до 8000 мм |
|
Длина листа от 550 до 8000 мм |
|
Длина листа от 800 до 6000 мм |
2. Обрешётка, гидро- и пароизоляция
В качестве обрешётки для металлочерепицы используются профили из оцинкованной стали производства «ИНСИ» (ПШ-28-0,7, ПШ-28-1,0, ПШ-61-1,5), либо дерево (доски 25×100, 32×100 или брус 50×50), которые крепятся к стропилам снизу вверх (от карниза к коньку) с шагом, соответствующим шагу металлочерепицы. Пароизоляционная плёнка устанавливается со стороны тёплого помещения. Гидроизоляция монтируется по стропильным конструкциям.
Супердиффузионные мембраны укладываются на утеплитель без зазора, обращая внимание на расположение стороны, которая должна примыкать к утеплителю. Антиконденсатные плёнки должны устанавливаться с зазором между плёнкой и утеплителем. Необходимо строго следовать рекомендациям производителя плёнки по её применению и способу установки. При устройстве холодного чердака возможно не устанавливать гидроизоляцию, при гарантии надлежащей вентиляции подкровельного пространства.
Подкровельные плёнки укладываются по стропилам, снизу вверх поперёк ската, параллельно карнизу. Стык плёнки делается по ширине ската, с нахлёстом не менее 100 мм. По длине полотнища плёнки стыкуются на стропилах с перехлёстом 100 мм. Допустимый провис плёнки между стропилами 2 см. Максимальное расстояние при монтаже плёнок между стропильными конструкциями 1,2 м. При монтаже с использованием деревянной обрешётки антиконденсатная плёнка устанавливается под контробрешётку, для улучшения вентиляции между листом черепицы и плёнкой.
3. Карниз
Карниз крепится до монтажа листов металлочерепицы вдоль нижнего края ската. Если предусмотрено устройство организованного водостока, держатели желоба устанавливаются до монтажа карниза. В этом случае карниз должен быть смонтирован так, чтобы окончание его приходило в первую треть желоба от стены.
Карниз выравнивается по нижнему обрезу ската с помощью шнурки. Крепится к обрешётке с помощью самосверлящих винтов с плоской головкой. Стык карнизов осуществляется с нахлёстом 50-100 мм.
Подшивка карнизного свеса кровли выполняется различными способами. Для подшивки используют: профлист, металлосайдинг, фасадную панель. Возможны два варианта расположения материалов: вдоль или перпендикулярно стене.
4. Монтаж листов металлочерепицы
Укладку листов металлочерепицы производить справа налево. Монтаж начинается с установки первых двух листов. Первый лист металлочерепицы крепится само-резом в нижнем правом углу так, чтобы нижний край листа приходился по краю обрешётки. Второй лист металлочерепицы накладывается сверху, закрывая капиллярную канавку. Края листов выравниваются по карнизу и плоскости фронтона ската. Выполнив выравнивание, листы закрепляются. Далее приступают к монтажу последующих листов металлочерепицы.
При длине ската более 6 м рекомендуется выполнять его составным, из-за неудобства транспортировки и монтажа листов. При устройстве составного ската листы металлочерепицы монтируются снизу вверх, справа налево, по схеме. Важно при таком монтаже совместить капиллярные канавки нижнего и верхнего листов. В противном случае образуется зазор между листами металлочерепицы. Листы всех видов металлочерепицы укладываются с нахлёстом по длине 200 мм. Для правильной организации нахлёста длина нижнего листа металлочерепицы должна удовлетворять формуле:
Lн.л.=0,2+b*Nш
b — величина шага черепицы; Nш — число шагов черепицы по скату
Например, этой формуле подчиняются листы длиной 3,0; 3,4; 3,8; 4,2; 4,6; 5,0 м.
Для монтажа металлочерепицы используются кровельные саморезы 4,8×35 или 4,8×20 мм. Крепление листов металлочерепицы произво¬дится в нижний прогиб профиля (рис. 12), саморезы располагаются на листах в шахматном порядке, вблизи края ската (карниз, конёк, фронтон, ендова) в каждую волну. Продольный стык листов скрепляется саморезами или заклёпками. В случаях, когда уклон кровли меньше 14° необходимо герметизировать продольные и поперечные стыки листов.
Крепление металлочерепицы в верхний прогиб волны категорически запрещается!
Крепление металлочерепицы гвоздями или саморезами без уплотняющих прокладок категорически запрещается!
Забивание кровельных саморезов молотком категорически запрещается!
По металлочерепице надо ходить аккуратно, в обуви с мягкой подошвой и наступать только в нижний прогиб волны в местах обрешётки.
Самосверлящий винт с уплотнительной прокладкой устанавливается в прогиб волны металлочерепицы под поперечной волной(в низ волны), перпендикулярно листам. Винт закручивается до момента выпрямления прокладки в горизонтальную линию. Излишнее закручивание ведёт к выгибанию прокладки и отрыву её от плоскости листа.
5. Ендова
Обрешётка в месте стыков скатов выполняется сплошной на расстоянии 400…500 мм от середины. Нижняя ендова крепится к обрешётке с помощью кляммеров. Листы металлочерепицы укладываются таким образом, чтобы от края листа до низа ендовы оставалось не менее 100 мм.
Верхняя ендова устанавливается после укладки листов металлочерепицы и крепится кровельными саморезами через 200…300 мм в верх волны металлочерепицы. Саморезы не должны нарушать целостность нижней ендовы.
6. Фронтон
Фронтон крепится таким образом, чтобы накрыть верхний прогиб волны металлочерепицы. На Рис. 13 показана подшивка выступающего со стороны фронтона свеса кровли профилем стеновым С-13, расположенным поперёк ската кровли. С-13, в этом случае, заказывается заранее или нарезается на месте в соответствии с размером выноса.
7. Конек
Стыкуются коньковые элементы с нахлёстом 100 мм. Конёк крепится кровельными саморезами 4,8 х 80 мм к обрешётке, к вершине каждой второй волны. Конёк плоский крепится кровельными саморезами 4,8 х 80 к обрешётке или 4,8 х 35 к листам металлочерепицы, к вершине каждой второй волны.
Между коньком и металлочерепицей укладывается уплотнитель пено-полиуретановый. Торцы фасонного конька закрываются декоративной заглушкой.
Для вентиляции подкровельного пространства используется вентилятор конька, который крепится кровельными саморезами к коньку. Стык обрабатывается герметиком.
8. Профиль пристенный
В местах примыкания кровли к стене, трубам и слуховым окнам устанавливается пристенный профиль. Профиль накладывается на листы металлочерепицы и крепится к стене.
Выступающие из кровли кирпичные прямоугольные трубы обрамляются следующим способом:
шаг 1 — Установка нижнего фартука трубы
Сначала нужно подготовить места примыкания нижнего фартука к боковым поверхностям трубы. Для этого, используя элементы фартука как шаблон, на трубе намечают линии реза. Затем с помощью углорезательной машинки (болгарки) делается штроба в кирпичных стенках трубы. Очистив штробу и поверхность обрешётки от кирпичной пыли, начинают монтаж элементов нижнего фартука, предварительно подрезав каждый элемент и подогнув по уклону кровли.
При монтаже фартука отогнутая верхняя кромка заводится в штробу, вертикальная стенка плотно прижимается к поверхности трубы, и в таком положении элемент фиксируется кровельными саморезами с уплотнительной прокладкой к обрешётке. Первым монтируется элемент к нижней грани трубы, затем два боковых и в конце — элемент к верхней грани. Нахлёст верхлежащих элементов на нижние должен быть не менее 150 мм.
После закрепления всех элементов к обрешётке вставленная в штробу кромка фартука промазывается силиконовым герметиком. Внимание! Для лучшего сцепления штробу нужно промыть водой.
шаг 2 — Монтаж нижнего листа от трубы до карниза
На этом этапе устанавливается плоский (оцинкованный или окрашенный) лист. Длина листа должна соответствовать расстоянию от нижней грани трубы до карниза или ближайшей ендовы, ширина не меньше ширины нижнего элемента фартука (с учётом боковых отгибок). Один край листа заводится под нижний элемент фартука, а другой выводится сверху, на карниз или ендову. После закрепления плоского листа к обрешётке с его боковых сторон делаются отгибки с помощью ручного инструмента.
шаг 3 — Укладка листов металлочерепицы по низу и с боков трубы
шаг 4 — Установка пристенного профиля
После монтажа листов металлочерепицы вокруг трубы начинают отделку трубы пристенным профилем. Порядок монтажа аналогично элементам нижнего фартука. Сначала устанавливается пристенный профиль к нижней грани трубы, с предварительной подрезкой его по её ширине, согласно рисунку. Крепление к трубе выполняется с использованием дюбель-гвоздей, а к металлочерепице профиль крепится кровельными саморезами в верхнюю часть волны.
шаг 5 — Установка пристенного профиля с боков трубы
Необходимо обработать два пристенных профиля по боковому размеру трубы и установить их на боковые грани.
шаг 6 — Установка пристенного профиля на верхнюю грань трубы
Установить пристенный профиль на верхнюю грань трубы, при этом выступающие за контур трубы вертикальные части подрезать снизу и загнуть на боковые грани трубы, закрепив дюбель-гвоздями.
шаг 7 — Установка верхнего листа металлочерепицы
Установить верхний лист металлочерепицы поверх пристенных профилей и листов металлочерепицы, уложенных ранее, при этом оставить зазор не менее 100 мм между нижним краем листа металлочерепицы и трубой. Под металлочерепицу уложить пенополиуретановый уплотнитель. В небольшой зазор, получающийся в месте стыка пристенного профиля, верхнего и бокового листов металлочерепицы заложить герметик.
Пристенный профиль используется и при внутренних переломах кровли. На внешнем переломе кровли используется элемент карниз.
Если планируется обшить трубу профлистом, тогда после обрамления трубы монтируется каркас из шляпного профиля, на него крепится профлист, углы оформляются уголком наружным 50×50.
Дымник крепится к трубе дюбель-гвоздями до монтажа профлиста.
9. Водосточная система
Водосточная система применяется на промышленных, жилых и общественных зданиях для организованного отвода воды с кровель.
Водосточная система с диаметром трубы 150мм позволит отвести дождевую воду со 117 квадратных метров ската. Значительно уменьшится количество труб на фасадах зданий. Держатели желобов монтируются на расстоянии не далее 0,7м, держатели трубы — не далее 2 м друг от друга.
Водосточная система с диаметром трубы 100мм позволит отвести дождевую воду с 52 квадратных метров ската. Держатели желобов монтируются на расстоянии не далее 0,9 м друг от друга (расчётное расстояние — 0,75 м), держатели трубы — не далее 3 м друг от друга (например, на трубу длиной 5 м необходимо 3 держателя, для трубы длиной 3 м достаточно двух.
В случае угрозы промерзания водосточной системы рекомендуется использовать системы подогрева желобов и труб.
При площади водосбора менее 30 кв.м на одну водосточную трубу желоба можно монтировать с нулевым уклоном, при большей площади водосбора уклон желобов может быть до 2%.
10. Монтаж водосточной системы:
шаг 1 — Расчет количества держателей желоба.
Общую длину желоба разделить на выбранный шаг держателей (не более 900 мм, рекомендованный шаг держателей желоба 750 мм) (см. рис.26). Полученное количество отрезков +1 – это количество держателей желоба.
шаг 2 — Разметка под держатели желоба.
На нижней обрешетке отметить места установки держателей желоба с шагом, выбранным на предыдущем этапе.
шаг 3 — Выбор уклона желоба.
Выбрать величину занижения водосточного желоба (h) исходя из эстетического восприятия линии желоба. Линия желоба должна плавно уходить вниз, не вызывая зрительного ощущения сильной кривизны края ската или облицовки карнизного свеса. Рекомендованный уклон (i) желоба составляет 1%, то есть, от 1 см на 1 м. Разницу в высотах верхней и нижней точек желоба (h) можно посчитать как:
h= L x i
где L – длина желоба;
i – уклон желоба
шаг 4 — Определение мест загиба держателей желоба.
Пронумеровать держатели от начала желоба до водосточной воронки. Отметить место загиба на первом держателе определив таким образом начальное (верхнее) положение желоба. Надо учесть при разметке, чтобы край желоба оказался на 2 -2,5 см ниже относительно линии уклона кровли (см. рис. 27).
Сложить держатели по порядку возрастания номеров и отметить места загиба, как показано на рис. 28.
шаг 5 — Крепление держателей желоба.
Выравнивая место загиба с краем обрешетки, прикрепить держатели желоба к обрешетке самосверлящими оцинкованными винтами 4,8х22 с плоской головкой по 3 шт. на один держатель. При использовании в качестве обрешетки брусков 50х50 для надежного крепления держателей необходимо установить сдвоенный брус.
Шаг 6 – Создание уклона
Для создания уклона отогнуть первый и последний держатель, натянуть шнур между ними. Остальные держатели подогнуть так, чтобы они касались шнура (рис.29).
шаг 7 — Монтаж патрубка
В желобе на расстоянии 150 мм от нижнего края вырезать отверстие диаметром 100 мм для патрубка. Вставить патрубок по месту отверстия (рис. 30). Завести передний край патрубка под внешний загиб желоба. Загнуть фланец патрубка на заднюю кромку желоба и закрепить двумя саморезными винтами 4,2×16.
шаг 8 — Установка желоба
По торцам установить заглушки желоба (рис. 31).
Шаг 9 – Установка желоба.
Вставить желоб в держатели, заведя заднюю кромку желоба в выступ держателя.
шаг 10 — Соединение желобов.
На месте стыка желобов установить соединительный элемент желоба (рис. 32).
Шаг 11 – Монтаж углового колена.
С помощью углового колена создать переход к стене здания. Длина соединительной трубы определяется по месту (рис. 33).
Источник: https://www.insi.ru/documentation/directions/instrukcia-po-montaju-metallocherepicy.html
