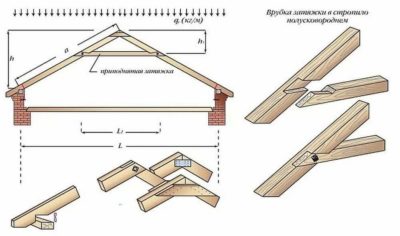

Из чего делают стропила для крыши?

Как правильно сделать стропила для двускатной крыши?

Двухскатная кровля – популярная конструкция в нашей стране. Она имеет два ската прямоугольной формы. Такая конструкция является самой популярной в нашей стране. Как известно, основой любой кровли являются стропила. Как сделать стропила на двухскатную крышу правильно?

Такие параметры двухскатной кровли и делают ее популярной в сооружении зданий различного назначения. Итак, начнем. Сооружение любой кровли начинается со строительства стропильной системы. Поэтапно рассмотрим особенности ее сооружения.

Виды двухскатных кровель

Установка стропильной системы начинается с определения ее конструкции. Существует 3 типа двухскатных кровель:

• Простая;
• Асимметричная;
• Ломанная.

Простая двухскатная крыша

Самым распространенным вариантом обустройства двухскатной кровли является сооружение простого типа. Он отличается простотой сооружения и надежностью. Скаты размещают семерично. Толщина и тип теплоизоляционного слоя никакого влияния на вид материала не оказывают.

Недостатком этого типа конструкции является невозможность обустройства жилого помещения. Острые углы способствуют возникновению «глухой» зоны, которую невозможно использовать.

Простая асимметричная крыша с 2 скатами

Особенность конструкции: ее один угол имеет больший градус. Это способствует увеличению величины неиспользуемой площади. Благодаря этому чердачное помещение можно легко превратить в жилое.

К недостаткам можно отнести и то, что нужно увеличить требования к расчету кровли. Ведь нагрузка на фундамент, стены будет распределена неравномерно.

Ломаная крыша

Этот тип кровли максимально подходит для сооружения жилой комнаты в чердачном помещении. Визуально простая двухскатная кровля отличается от ломаной. Кроме того, расчеты также отличаются. Этот тип конструкции изготавливают на основе сложных расчетов.

Материалы для стропил

Помните, стропильная система для крыши – это фундамент для стен. Для ее сооружения следует выбирать качественное дерево, на котором отсутствуют какие-либо повреждения, червоточины. Чаще всего используют хвойную породу.

На досках, используемых для обрешетки, наличие сучков должно быть минимальным. Если они и присутствуют, то ни в коем случае не должны выпадать. Дерево должно быть сухим и прочным. Его поверхность следует обработать специальным раствором, который препятствует раннему разрушению его поверхности.

Как рассчитать стропильную систему?

Важно правильно рассчитать параметры стропильной системы. Она состоит из большого количества треугольников. Эта фигура признана самой жесткой. При расчете стропильной системы следует учитывать многие показатели:

• Нагрузку на стропильную систему;
• Снеговая нагрузка;
• Особые нагрузки.

Существует несколько нагрузок на стропильную систему: постоянные и переменные. Постоянные нагрузки – это вес всей конструкции. Переменные нагрузки могут действовать по-разному в разное время. К ним относятся снеговая, ветровая нагрузка и интенсивность осадков. Их рассчитывают, используя специальные карты местности, в которых указаны интенсивность атмосферных осадков, сила ветра.

Снеговую нагрузку на кровлю рассчитывают по определенной формуле.

Фундамент и стены здания

Прежде чем возводить кровлю, следует оценить состояние возводимых ранее стен и фундамента. Ведь крыша также имеет значительный вес, нагрузку от которой принимают на себя стены и фундамент.

Конструкция крыши

Помните, что сложная форма кровли требует использования большого количества стропильных ферм. Они обеспечивают большую надежность конструкции.

Угол наклона кровли

Наклон кровли, в первую очередь, зависит от типа финишного покрытия. Для мягкой кровли он составляет от 5 до 20 градусов, для шифера, ондулина и профнастила –20 — 45 градусов. Помните, что большой угол наклона увеличивает количество используемого материала и пространства в чердачном помещении.

Стропильные системы

Для сооружения двухскатной крыши используют 2 типа стропильных систем: висячие или наслонные. Выбор зависит от особенности конструкции. Наслонные стропильные систем подходят для всех типов.

Монтаж

Вот мы и перешли к главному: как сделать стропила на двухскатную крышу?

После того, как все расчеты сделаны, можно привести к монтажу.

Необходимо установить мауэрлат. Брус укладывают по всей длине стены. На нее опираются стропила. Часто длина мауэрлата превышает стандартные размеры древесины, поэтому ее сращивают. Запиливают брусья под прямым углом и соединяют болтами.

Мауэрлат устанавливают на верху стены, укладывая на гидроизоляционный слой. Чаще всего это рубероид. Эту часть кровли следует хорошо закрепить, ведь на них негативно воздействует ветер.

Стропильные фермы

Их редко устанавливают на крыше. Ведь на высоте тяжело проводить крепление, замеры и подрезку.

Чаще всего их устанавливают на земле, а потом поднимают на кровлю и фиксируют.

Смонтированные стропильные фермы поднимают и устанавливают мауэрлат. Для этого внизу стропильных ног делают запил.

Устанавливать стропильные пары нужно с противоположных торцов крыши. Между установленными конструкциями натягивают шнур, по которому проводиться установка последующих стропильных пар. Так продолжается, пока все пары не будут установлены.

Конек, обрешетка крыши

Когда стропила на крышу были установлены, можно приступить к монтажу конька. Он соединяет стропильные ноги вверху. Существует несколько способов установки конька.

Без обрешетки нельзя соорудить качественную крышу. Ее используют для крепления материалов, передвижения по кровле.

Шаг обрешетки может быть различным. Для металлочерепицы – 35 см, для шифера – 44 см, для мягкой кровли она должны быть сплошной.

Качественно сооруженная стропильная система – это надежное основание кровельного материала. Помните, что от нее зависит длительность эксплуатации крыши.

Источник: https://stroicod.ru/stropila/dlya-dvuskatnoj-kryshi.html

Металлические стропила для крыши – особенности устройства и монтажа

Стропила и обрешетка – каркас крыши, который несет на себе всю тяжесть кровельного пирога, термоизоляции, снеговую нагрузку, поэтому они должны обладать высокой несущей способностью, прочностью. Идея использовать металлические стропила, чтобы конструкция кровли получилась более жесткой, не нова, но ранее она применялась в основном для перекрытия промышленных или хозяйственных сооружений. Сейчас стропильный каркас и обрешетка из металлопрофиля считаются реальной альтернативой деревянным элементам крыши, если длина ската превышает 10 метров.

Функции стропил

Конструкция стропильного каркаса крыши состоит из множества взаимосвязанных элементов, которые образуют фермы. Шаг, величину сечения между стропилами и другими опорами определяет расчет нагрузок, которым они подвергаются в процессе эксплуатации. Кровельный каркас выполняет следующие функции:

1. Распределение нагрузки. Взаимосвязанные узлы, усиленные уголками, равномерно распределяют вес кровли, который может достигать с учетом снеговой нагрузки до 500-600 кг. Чем больше сечение стропил и меньше шаг между ними, тем большую несущую способность имеет конструкция.
2. Придание уклона и формы. Стропила, расположенные под углом к основанию крыши, формируют наклонную плоскость скатов, благодаря чему на поверхности кровли не скапливается снег и вода.
3. Формирование основания для фиксации кровельного материала. Крепление финишного покрытия кровельного пирога происходит к каркасу кровли. Обрешетка выступает как основа для фиксации покрытия, распределяющая его вес равномерно по стропильным балкам.

Обратите внимание! Какими должны быть все узлы, стропила и обрешетка кровельной конструкции определяет инженерный расчет. Чтобы определить необходимую несущую способность каркаса, необходимо вычислить суммарную нагрузку, которой он будет подвергаться. Для этого складывают вес кровельного материала, утеплителя, гидроизоляции, максимальную снеговую нагрузку с весом стропильной системы.

Конструкция кровли со стропильным каркасом

Виды стропильных систем

Наиболее распространённым материалом, из которого изготавливается обрешетка и стропила каркаса кровли, считается древесина. Однако, если вес кровельного материала достаточно велик, а длина ската больше 6 метров, то конструкция получается слишком массивной. Строителям приходится уменьшать шаг между стропильными ногами, увеличивать их сечение, из-за чего узлы кровли приобретают большой вес, увеличивая нагрузку на фундамент. Разгрузить несущие стены и основание постройки можно, используя более прочные, но легкие металлические стропила. По типу использованного материала выделяют следующие типы стропильных систем:

• Деревянные. Стропила и обрешетка из дерева применяются для возведения крыш, длина ската которых не превышает 7-10 метров. Крепление элементов каркаса между собой происходит с помощью саморезов, гвоздей или подвижных металлических элементов. Шаг между ногами обычно бывает в пределах 50-80 см.
• Металлические. Металлические кровельные каркасы изготавливают из стального металлопрофиля с цинковым покрытием, который не боится влаги. Стропила и обрешетка из этого материала легкие, прочные, поэтому шаг между ними можно увеличить до 1,5-2 метра. Крепление металлопрофиля выполняют при помощи сварки или крепежных элементов. Металлические узлы крыши применяют при длине ската от 10 метров.
• Комбинированные. Стропильный каркас, сочетающий металлические и деревянные узлы, называют комбинированным. Сочетание опорных элементов из дерева и оцинкованной стали позволяет сделать более дешевую конструкцию, обладающую высокой несущей способностью, увеличив шаг между стропилами.

Устройство металлического каркаса

Учтите, что металлические и деревянные элементы каркаса нельзя соединять между собой без прокладки из гидроизоляционного материала или обработки антисептическим препаратом. Так как металл обладает высокой теплопроводностью, его соседство с деревом приводит к образованию конденсата и загниванию стропил.

Методы крепления

Металлические стропила собирают в фермы треугольной, трапециевидной или арочной формы. К балкам рамы прикрепляют внутренние ребра жесткости, которые образуют уголки, значительно увеличивающие несущую способность каркаса. Такая система позволяет сделать шаг между стропилами больше, сделав расчет на опорные возможности каждой фермы. Крепление металлических элементов каркаса крыши выполняют одним из следующих методов:

1. Крепление с помощью сварки. Если сварить детали стропильной системы с помощью сварочного аппарата, можно получить жесткую конструкцию, обладающую высокой прочностью и несущей способностью. Если правильно выполнить расчет кровли, можно облегчить каркас и снизить нагрузку на фундамент сооружения. Недостаток этого метода в том, что выполнить сварку может только профессионал с помощью специального оборудования.
2. Крепление с помощью болтов. Фиксация стропил с помощью крепежных элементов позволяет выполнить менее жесткое крепление. Этот способ сборки стропильного каркаса на основе металлопрофиля используется в частном домостроении, где длина скатов не превышает 10 метров. Отказ от сварки позволяет ускорить монтаж крыши.

Опытные мастера делают расчет на то, что металлическая обрешетка и стропила могут выдержать больший вес, чем деревянные, поэтому можно увеличить шаг между ними и уменьшить толщину сечения элементов. Более того, в строительных магазинах продаются готовые стропильные фермы, крепление которых выполнялось методом сварки, пригодные для перекрытия построек стандартной ширины.

Устройство стропильной фермы

Преимущества

Металлический стропильный каркас используют для возведения крыш любой формы, любой скатности с уклоном от 1-2 градусов. В качестве материала, из которого изготавливаются стропила и обрешетка, используются стальные уголки, трубы круглого и прямоугольного сечения, тавры. Чтобы правильно подобрать толщину элементов каркаса и выбрать шаг между ними, выполняют расчет конструкции крыши, учитывающий постоянные и временные нагрузки, которые передаются стропильным балкам в процессе эксплуатации. Достоинствами стропильной системы из этого материала считают:

• Пожарная безопасность. В отличии от деревянных, металлическим балкам каркаса не страны возгорания, что повышает пожаробезопасность здания.
• Простота обслуживания. Цинковое гальваническое покрытие, которым покрывают стальные уголки, защищает каркас крыши от коррозии в течении всего срока службы. Им, в отличии от деревянных, не требуется ежегодная обработка антисептиком.
• Безотходность. Хотя металлические конструкции обходятся достаточно дорого, оно считается экономически выгодным, так как крепление выполняется сварным методом, а отходов практически не остается.
• Долгий срок службы. Если правильно выполнить расчет нагрузок, то кровельный каркас из металла прослужит более 100 лет, что превышает срок эксплуатации даже самых устойчивых кровельных покрытий.

Профессиональные кровельщики считают, что целесообразно использовать сварные металлоконструкции для изготовления стропильного каркаса крыши при длине ската от 10-12 метров. При этом главная задача – правильно выполнить расчет нагрузок, а затем определить шаг между ногами в соответствии с климатическими характеристиками и свойствами кровельного материала.

Двухскатная стропильная ферма

Недостатки

Несмотря на очевидные достоинства, металлические стропильные системы – не самое популярное конструктивное решение в частном домостроении. Даже большой шаг между стропилами и разреженная обрешетка при высокой стоимости метала не могут сделать конструкцию дешевле деревянной. Недостатками металлических стропил считают:

1. Высокая теплопроводность. Металл обладает высоким коэффициентом теплопроводности, поэтому стропила и обрешетка крыши образуют мостики холодна. С точки зрения энергоэффектвности, каркас из металлопрофиля – не лучшее решение.
2. Проблематичность транспортировки и монтажа. Выбирая металлическую стропильную систему, принимайте в расчет, что перевозить, поднимать на высоту и осуществлять крепление длинных и тяжелых элементов сложнее, чем стропила пиломатериалов стандартной длины.
3. Сложность монтажа. Для подъема на высоту и фиксации ферм используется специальная техника, аренда или покупка которой обходится дорого.
4. Деформация под действием высокой температуры. Хотя металл считают негорючим материалов, во время пожара он сильно деформируется, что обычно приводит к обрушению кровли.

Чтобы определить имеет ли смысл использовать более дорогие стропильные элементы из металлопрофиля, нужно выполнить расчет каркаса крыши. Если длина ската превышает 10 метров, а нагрузка более 450-600 кг, то монтаж металлического каркаса экономически целесообразен.

Основные узлы металлического стропильного каркаса

-инструкция

Источник: http://KrovlyaKrishi.ru/stropilnaya-sistema/obreshetka/metallicheskie-stropila-dlya-kryshi.html

Как сделать стропила на крышу — Кровля и крыша

Возведение каркаса крыши выполняется согласно разработанному проекту, в котором указаны все необходимые параметры, включая тип конструкции, шаг стропил, сечение элементов и способ монтажа узлов.

Принципы расчета системы

В процессе эксплуатации кровли ее каркас испытывает высокие нагрузки различных типов:

• постоянные (вес самой стропильной системы и кровельного пирога);
• периодические (ветровая и снеговая нагрузка, вес человека, обслуживающего или ремонтирующего крышу или дымоход).

Чтобы правильно рассчитать и сделать надежную крышу, необходимо определиться с ее конфигурацией, выбрать вид кровельного покрытия, вычислить оптимальный угол наклона скатов. Степень сложности каркаса и размеры его элементов в определенной степени зависят от параметров расчетной нагрузки, основная часть которой приходится на стропила. Такие размеры деревянного стропила, как сечение, желательно выбрать с некоторым запасом по прочности.

Как рассчитать длину стропил? Для вычислений требуется применить теорему Пифагора (если известна длина торцевой стены и высота расположения конька), либо теорему синусов (если помимо длины торцевой стены известен угол наклона ската кровли).

Для изготовления стропила можно использовать доски или брус. Построить каркас крыши, рассчитанный на высокие нагрузки, помогут дополнительные элементы, придающие конструкции жесткость.

Определяем шаг стропил

Чтобы сделать расчет такого параметра, как шаг стропил, необходимо принять во внимание вес кровельного покрытия, угол наклона скатов, ветровые и снеговые нагрузки. В среднем шаг (расстояние между соседними ногами, формирующими скат крыши) колеблется в диапазоне от 70 до 120 см.

Чтобы исключить риск деформации стропильных ног под высокими нагрузками, рекомендуется использовать сухой пиломатериал при монтаже стропильной системы. Обычно это брус или доска толщиной не менее 50 мм. Точные размеры деревянного стропила и других элементов определяются исходя из требований к прочности конструкции.

Шаг стропил зависит от степени уклона крыши и длины стропильных ног. Чтобы построить прочную крышу, перекрыв большой пролет между коньком и верхней частью стены, шаг стропил следует уменьшить. К примеру, для кровли с уклоном 45° максимальный шаг следует делать не более 80 см. Уменьшить шаг стропил следует и при использовании тяжелых кровельных материалов, к которым относится керамическая черепица, цементно-песчаная плитка, асбоцементный шифер.

Особенности расчета сечения элементов стропильной системы

Если предстоит построить крышу своими руками, необходимо сделать расчет размеров стропильных ног – вычислить требуемое сечение стропил. Рассматривая, как рассчитать стропила, следует обратить внимание на характеристики материала, из которого изготавливаются стропильные ноги.

Нормативные документы регламентируют несущую способность, какую имеет древесина различных пород. Если рассматривается сечение стропил из бруса или досок, ослабленных вырубками и/или отверстиями под болтовые соединения, несущая способность древесины рассчитывается с коэффициентом 0,8 от нормативного значения. Также необходимо обратить внимание на сорт древесины для изготовления – дефекты снижают ее устойчивость к нагрузкам. Сечение стропил подбирается с учетом стандартных размеров пиломатериала. Делать неразрезную несущую конструкцию следует из бруса или доски длиной не более 6,5 м.

Рассчитав систему и определив размеры стропильных ног и ригелей, требуется вычислить общий вес этих элементов и добавить полученное значение к расчетным нагрузкам:

• полный объем пиломатериалов, необходимых для каркаса крыши, умножается на объемный вес древесины;
• полученное значение (собственный вес стропил, кг/м2) прибавляется к расчетной нагрузке;
• расчетная схема конструкции пересчитывается с использованием полученного выше результата.

Обработка стропильных элементов антисептиком

В частном строительстве возведение стропильной системы чаще всего ведется из пиломатериалов, поскольку древесина доступна по цене и позволяет изготавливать конструкции своими руками без применения сложного инструмента. Подготовленный к монтажу древесный материал (такой как брус, оцилиндрованное бревно) нередко попадает на строительную площадку уже обработанный защитными средствами в производственных условиях. Но на изготовление обычно идет доска или брус, не пропитанный специальными составами.

Чем обработать стропила перед монтажом каркаса крыши? Обработка требуется для защиты древесины от гниения и предотвращения опасности возгорания. Обработка антисептиком и огнезащитным составом может проводиться по отдельности. С использованием комплексного огнебиозащитного средства обработка займет вдвое меньше времени.

Обработка антисептиком или комбинированным составом должна выполняться в два приема. Необходимо пропитать верхний слой древесины специальной жидкостью, нанеся ее кистью или валиком. После высыхания первого слоя обработка антисептиком повторяется.

Стропила скатной крыши

Как сделать стропила для скатной кровли? Строительство стропильной системы односкатной или двускатной крыши своими руками требует внимательного подхода к изготовлению стропильных ног. Размеры рассчитываются на этапе проектирования кровли. Чтобы правильно сделать эти элементы конструкции, необходимо использовать пиломатериал регламентированного проектом сечения и длины.

Степень сложности работ во многом зависит от того, какая конструкция выбрана для монтажа. Если требуется делать наслонные стропила из досок или бруса, каждый элемент подгоняется по месту установки при креплении его к коньковому прогону и мауэрлату. Важно строго следить за соблюдением геометрии всей конструкции.

Висячие стропильные фермы удобнее изготавливать по шаблону, чтобы добиться точного совпадения размеров каждой конструкции. Для этого вырубки в досках и сборку ферм рекомендуется делать на земле. Затем необходимо сделать проверку горизонтальности мауэрлата или опорных балок, геометрических размеров коробки здания. Устранив возможные недочеты можно приступить к монтажу стропильных ферм на доме.

Диагональные стропила

Обустройство стропильной системы вальмовой крыши своими руками требует монтажа различных видов стропил, таких, как:

• накосные (диагональные балки, формирующие треугольный скат);
• центральные вальмовые;
• боковые;
• укороченные (нарожники).

Боковые стропильные ноги изготавливаются из доски и устанавливаются аналогично элементам обычной скатной кровли с висячей или наслонной конструкцией. Центральные вальмовые стропила представляют собой наслонные элементы. Чтобы сделать нарожники, применяются бруски или доски, которые крепятся к диагональным балкам и мауэрлату.

Как сделать стропила для вальмовой крыши? Чтобы правильно смонтировать данный вид кровельной конструкции, требуется точно рассчитать сечение и угол наклона накосных балок. Размеры элементов зависят от длины перекрываемого пролета. Важно соблюсти симметричность при монтаже диагональных стропильных балок, в противном случае под нагрузкой крыша может деформироваться.

Изготовление стропил под заданный размер

Использование унифицированных пиломатериалов для изготовления различных элементов стропильной системы позволяет оптимизировать затраты на строительство и упростить расчет и монтаж узлов крыши. В частности, при необходимости сделать стропильные ноги определенного сечения и длины может использоваться цельный брус, его отрезки или доски.

Чтобы изготовить своими руками жесткую балку, применяется метод сплачивания досок – они соединяются широкими сторонами и пробиваются в шахматном порядке гвоздями. Длинную балку заданного сечения можно делать из четырех и более правильно сплоченных досок – соединенных между собой со сдвигом на половину длины доски. Такая балка отличается высокой прочностью и может использоваться как диагональная стропилина.

Решая вопрос, как удлинить стропила, можно применить метод вкладыша. В этом случае между двумя досками укладывается третья, выступающая на определенную длину. Чтобы соединить доски используются гвозди, вбитые в шахматном порядке. Важно не только тщательно выровнять доски, но и вложить в пустующий промежуток между крайними элементами фрагменты доски (вкладыши), соответствующие по толщине центральной доске. Данный метод позволяет делать наращивание в длину стандартных стропильных ног (не вальмовых).

Принципы крепления стропил

Чтобы обеспечить надежность стропильной системы, возводимой своими руками, необходимо заранее определиться с тем, как крепить стропила в коньке и к опоре крыши. Если предполагается сделать крепление, которое предотвратит деформацию крыши при усадке здания, необходимо вверху скрепить стропила между собой болтом с гайкой или шарнирной пластиной, а внизу установить специальный крепежный элемент – скользящую опору.

Висячая ферма требует жесткого крепления стропил между собой в коньке: можно использовать гвоздевое соединение, метод врубки, накладные пластины из доски или металла. Наслонная система не предусматривает соединения стропильных ног между собой – они монтируются к коньковому прогону.

Как крепить стропила к основанию крыши? Чтобы правильно закрепить стропила на мауэрлате, выруб необходимо делать в стропильной ноге, чтобы не ослаблять опору крыши. При монтаже стропильных ферм на балки перекрытия также следует изготовить вырубы, но в этом случае выемка выполняется и в опорной балке.

Как сделать стропила на крышу: шаг и размер, как крепить и рассчитать длину
Как самостоятельно сделать стропила на крышу. Расчет шага и длины стропил, чем обработать и как удлинить и соединить стропила между собой.

Источник: vseokrovle.com

[content-egg module=GdeSlon template=compare]

Крыша – это основной элемент любого банного сооружения, устанавливаемый в последнюю очередь. Установленная крыша позволяет защитить постройку от внешних воздействий и влияет на эстетическую привлекательность здания. Зачастую на баню монтируются крыши с массой надстроек, не имеющих функциональной нагрузки.

Создавать кровлю можно самостоятельно, чему в немалой степени способствуют простые схемы обустройства и невысокие требования, предъявляемые к данным конструкциям. В данной статье пойдет речь о том, как сделать крышу на баню своими руками.

Источник: https://krovlyaikrysha.ru/kak-sdelat-stropila-na-kryishu.html

Как изготовить стропила для крыши своими руками

Стропила или стропильные ноги являются одним из основных элементов крыши дома. От их правильности изготовления и установки зависит прочность, надежность и долговечность крыши любого вида. В тоже время, при желании, стропила для крыши вполне можно изготовить и установить своими руками.  Надеемся, что информация, изложенная в этой статье, будет полезна всем, кто хочет выполнить эту работу самостоятельно.

статьи:

>Виды стропил

>Изготовление

>Установка

>Как установить стропила двускатной крыши

> по теме

Висячие и наслонные стропила для крыши

Стропила двухскатных, вальмовых, мансардных и других сложных видов крыш могут быть висячими и наслонными. Стропильные ноги односкатных крыш, как правило, являются наслонными. Висячие стропила крыши вверху опираются друг  на друга и образуют так называемую стропильную ферму, а наслонные  вверху опираются на коньковый прогон (брус) или опорную стену.

https://www.youtube.com/watch?v=2fSdhbpgj7Y

Стропильные фермы дают возможность перекрывать пролеты помещений без несущих опорных стен посредине. При этом две противоположные стропильные ноги соединяются вверху между собой, а внизу крепятся к мауэрлату или балке перекрытия. Для придания конструкции необходимой жесткости такие стропильные ноги соединяются ригелями (накладками, затяжками). При длине стропил более 4,5 м их опирают на дополнительные стойки и подкосы.

Наслонные стропила также как и висячие могут крепиться к мауэрлату или балке, а вверху – на коньковый прогон, брус, который крепится на стойках опирающихся на внутреннюю стену дома или дополнительную балку. При больших пролетах их также усиливают дополнительными стойками и подкосами.

Изготовление стропил для крыши своими руками

Так как стропила являются несущими элементами крыши, то материал из которого они будут изготовлены должен быть достаточно прочным и долговечным. Чаще всего для их изготовления применяют сухую качественную древесину хвойных пород  без большого количества сучков и трещин.

Древесина может быть в виде кругляка, доски или бруса.  Стропила для крыши из досок или бруса изготовить своими руками намного проще, легче и удобней, чем из кругляка. Кроме этого, они имеют  меньший вес и их легче устанавливать.

Длина и сечение стропил

Длина стропил определяется исходя из пролета и угла наклона (высоты подъема) крыши. Чем они больше, тем больше будет и длинна стропильных ног. Как определить угол наклона и длину можно узнать в разделе «Вопрос-ответ».

Если длина стропил не позволяет обеспечить необходимый свес крыши, то они внизу наращиваются специальными досками – «кобылками».

Сечение стропил может быть:

• при использовании доски 40-75х125-220 мм;
• при использовании бруса: 100х150-250 мм.

Выбор их сечения зависит от следующих факторов:

• предполагаемой нагрузки: вес кровли, вес снега зимой, ветровая нагрузка;
• ширины пролетов;
• угла наклона крыши или высоты её подъёма;
• шага установки.

Так для условий средней полосы рекомендуется угол наклона крыш не менее 30о и шаг стропил 60-120 см.

Выбирая сечение стропильных ног крыши можно ориентироваться на рекомендуемые усредненные значения, которые приведены в таблице:

Таблица 1. Рекомендуемые сечения бруса для стропильных ног крыши, мм

Шаг стропил, м	Длина стропильных ног, м
3	3,5	4	4,5	5	5,5	6
0,6	40х150	40х175	50х150	50х150	50х175	50х200	50х200
0,8	50х150	50х175	50х200	75х150	75х175	75х200	75х220
1,0	75х125	75х150	75х160	75х175	75х175	75х200	100х200
1,2	75х150	75х160	75х175	75х200	75х200	100х150	100х200

Хотя, лучше всего, сделать точный расчет, который будет учитывать все нагрузки, действующие на стропильную систему, в том числе и собственный ее вес. Такой расчет можно сделать самостоятельно, с помощью онлайн-калькулятора, который несложно найти в интернете, или заказать специалисту.

Если приходится для изготовления стропил крыши применять материал меньше расчетного сечения, необходимо использовать дополнительные поддерживающие элементы – подкосы, стойки или опорные прогоны.

Способы соединения и крепления

Форма верхнего и нижнего опорных узлов стропил зависит от способа их соединения. Они между собой и другими элементами крыши могут соединяться с помощью вырезов – зарубок, а также: гвоздей, болтов, скоб и металлических пластин и уголков. Какой способ выбрать каждый решает по своему усмотрению. Главное, чтобы соединение было прочным, надежным и долговечным.

Ниже представлено несколько возможных способов соединения стропил между собой и с другими элементами крыши.

Висячие стропила вверху могут соединяться между собой разными способами.

Рис.1 Способы соединения висячих стропил между собой (верхний узел).

Наслонные стропила вверху могут опираться на боковую поверхность конькового прогона или же стыковаться между собой с зарубкой для конькового бруса.

Рис.2 Способы соединения в верхнем узле наслонных стропил:1 — стропильная нога; 2 — стойка; 3 — коньковый прогон (брус).

Крепление к балке

К балке деревянного перекрытия стропила могут крепиться без зарубки и с одинарной или двойной зарубкой.

Рис.3 Способы крепления к балке — без зарубки и одинарной зарубкой: 1 — стропильная нога; 2 — балка; 3 — гвоздь; 4 — скоба; 5 — зарубка.

Рис.4 Крепление двойной зарубкой: 1 — стропильная нога; 2 — балка; 3 — зарубка.

Крепление к мауэрлату

К мауэрлату стропила могут крепиться с зарубкой и формированием свеса крыши с помощью ее выпуска или же с упором на мауэрлат и использованием для устройства свеса «кобылок» (прибитых к нижним краям стропильных ног досок).

Рис 5 Способы крепления к мауэрлату: 1 — стропильная нога; 2 — мауэрлат; 3 — шпилька крепления мауэрлата; 4 — стена; 6 — бобышка; 7 — гвоздь; 8 — скрутка из мягкой проволоки; 9 — анкер; 10 — «кобылка».

Соединение с помощью металлических пластин и уголков

В последнее время все большую популярность получает соединение стропильных ног между собой и с другими элементами крыши ( мауэрлатами, затяжками, прогонами, балками, стойками и др.) с помощью металлических пластин и уголков. Такие соединительные элементы изготавливаются из оцинкованной стали, имеют готовые отверстия и соединяются с деревянными конструкциями с помощью болтов, саморезов или гвоздей.

Использование шаблона

Для того, чтобы правильно изготовить нижние и верхние узлы крепления стропильных ног и, чтобы не примерять каждую в отдельности, необходимо из доски толщиной 20-25 мм,  шириной и длинной, равной ширине и длине стропил изготовить шаблон на концах которого сделать все вырезы или зарубки, проверить и подогнать их на месте, а после этого перенести на сами стропила.

При изготовлении виячих стропил шаблон изготавливается в виде стропильной фермы из двух досок с накладкой (затяжкой). После подгонки и проверки его на месте по шаблону изготавливаются стропильные фермы.

При этом шаблон необходимо проверять во всех местах крепления стропил и если обнаружатся отклонения, то их нужно будет учесть при изготовлении.

Установка стропил своими руками

После изготовления стропил для крыши своими руками можно приступать к их установке. В зависимости от вида крыши (односкатная, двускатная, вальмовая или др.) и вида стропил (наслонные или висячие) способы установки могут несколько отличаться и они рассмотрены в соответствующих статьях этой категории. Отметим только основные принципы, общие для установки всех видов:

• -стропила должны быть установлены перпендикулярно (под прямым углом) к боковым несущим стенам или мауэрлату;
• -их плоскость должна быть строго вертикальной, при установке это обязательно необходимо контролировать с помощью отвеса или длинного строительного уровня;
• -стойки, поддерживающие коньковый прогон должны быть установлены строго вертикально и в одной плоскости;
• -мауэрлаты,  коньковый или дополнительные прогоны должны быть установлены строго горизонтально;
• -в процессе установки стропил или стропильных ферм их положение необходимо фиксировать постоянными или временными укосинами. Последние впоследствии можно удалить.

Как самостоятельно установить стропила для двускатной крыши

Как пример можем рассмотреть установку висячих стропил простой двускатной крыши без дополнительных опорных стоек или подкосов с креплением к мауэрлату.

Для того, чтобы удобно было устанавливать стропила двускатной крыши по балкам перекрытия устраиваем сплошной накат из досок.

Стропильные фермы можно изготовить по шаблону внизу и подавать готовыми или же подавать отдельные элементы и сбивать их (тоже по шаблону) наверху.

Первой устанавливается крайняя стропильная ферма, выставляется строго вертикально по отвесу и крепится к мауэрлату с помощью гвоздей и скоб. После этого положение стропил надежно фиксируется с помощью постоянных укосин (раскосов). Аналогично устанавливается стропильная ферма на другом краю здания.

Между верхними точками крайних ферм натягивается шнур, который будет ориентиром  при установке внутренних (промежуточных) стропильных ферм крыши.

Последующие фермы устанавливаются с выбранным шагом, который должен быть кратным длине крыши (все расстояния между ними должны быть одинаковыми). Все промежуточные стропила фиксируются надежными временными  раскосами (укосинами), которые будут убраны после устройства обрешетки.

Рис.6 Установка крайней стропильной фермы: 1 — стропильная ферма; 2 — затяжка (накладка); 3 — мауэрлат или верхняя обвязка; 4 — укосина; 5 — коньковый шнур между крайними фермами; 6 — отвес; 7 — крепление дополнительной затяжки; 8 — крепление стропильной ноги к мауэрлату или верхней обвязке (гвоздь);

После установки всех ферм устраивается обрешетка, начиная от карниза к коньку с шагом, соответствующем виду кровли.  При использовании гидроизоляции, её крепят непосредственно к стропильным ногам, с небольшим провисом, поперек стропил и с нахлесткой. Поверх гидроизоляции, вдоль стропил прибивают бруски контробрешетки, по которым устраивается уже сама обрешетка.

Стропила для крыши своими руками видео

Ниже Вы можете просмотреть видеоролик об изготовлении и установке наслонных стропил двухскатной крыши.

Источник: http://www.postroj-dom.ru/krycha/169-stropila-dlya-kryshi-svoimi-rukami.html

Как сделать стропильную систему

При возведении крыши дома самым ответственным и сложным этапом считается установка стропильной системы. Эксплуатация кровли связана с постоянными и периодическими нагрузками в виде снега или порывов ветра.

Чтобы разобраться, как сделать стропильную систему своими руками, необходимо определиться с ее составляющими. Стропильный каркас используется для любого типа крыш, он отличается уровнем сложности при монтаже. Односкатные и двускатные крыши считаются простыми конструкциями. Вальмовые или шатровые крыши обеспечивают надежную кровлю, но сложны в расчетах и установке стропил.

При выборе размера материала для каркаса приходится учитывать множество факторов. Сечение стропил и несущего основания должны выдерживать вес кровли, климатические нагрузки, массу установленных на крыше приборов (если таковые будут установлены).

Основные элементы

Стропила

Для остова двускатной кровли необходимы следующие элементы:

1. Мауэрлат – брус значительного размера 150×150 мм или 200×200 мм, который укладывается и закрепляется по периметру стен. Он связывает стропильную систему и конструкция здания в общую структуру, распределяет нагрузку, оказываемую на стены.
2. Конек – наивысшая точка крыши, в которой соединяются стропильные ноги. Продольная балка помогает удерживать конструкцию, обеспечивает стабильность при ветровых нагрузках.
3. Стропила – изготавливаются из доски сечением в 70×150 мм, на них приходится вся нагрузка. Из досок создаются стропильные ноги, которые крепятся с шагом не меньше 60 см.
4. Лежень – брус, находящийся параллельно коньку. Его размеры равны мауэрлату. Лежень является опорой для стоек и других элементов.
5. Затяжки – перекладины из досок, соединяющие стропильную ногу.
6. Стойки – брусья, установленные вертикально, они устанавливаются для поддержки конькового прогона.
7. Свесы – части стропил, выступающие за границу стен. Они позволяют отводить осадки от дома.
8. Подкосы – служат для укрепления стропил, позволяют создавать прочные конструкции.
9. Обрешетка – доски, необходимые для связывания стропил и укладки кровельного материала.
10. Кобылки – когда длины стропил недостаточно для свеса, набивают дополнительные доски «кобылки».

Разновидности стропильных систем

Схема устройства висячих стропил

Для устройства каркаса двускатной крыши используется несколько типов стропильных систем.

Наслонные – выбор такой конструкции подразумевает наличие опоры в виде стены по центру здания. Они получают три точки опоры и испытывают нагрузку только на изгиб. Верхняя часть стропильной ноги опирается на прогон, а нижняя на мауэрлат. Эта система позволяет использовать более тонкие пиломатериалы, снизить расходы и выполнить конструкцию меньшего веса.

Висячие – стропильные ноги опираются только на стены, поэтому испытывают большую нагрузку. Для придания прочности соединяются затяжкой. Такие стропила обычно собирают внизу и подают прямо для установки.

Сложные формы крыш требуют нестандартных решений, для них используются сочетания висячих и наслонных стропил.

При установке четырехскатной крыши основой каркас выступают диагональные стропила, соединяющие коньковый прогон и углы здания. На них опираются нарожники – короткие стропила, которые вместе с рядовыми боковыми стропилами составляют основу ската крыши.

Подготовка материала

Огнебиозащита стропильных систем

Срок службы стропильной конструкции зависит от качества пиломатериала и его обработки. Для элементов конструкции необходимо подбирать сухую древесину, с уровнем влаги ниже 22%. Она должна быть гладкой и без сучков. Перед монтажом все детали проходят обработку двумя слоями антисептика и средства, препятствующего горению. При обработке стоит пользоваться кистью, а не распылителем, тогда состав лучше впитается. При выборе пиломатериала отдается предпочтение древесине хвойных пород.

Крепление

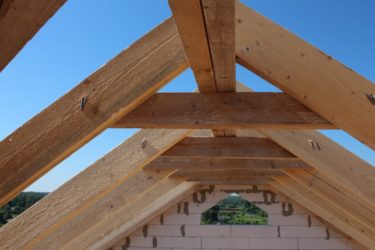

Собранные стропила

Стойкость конструкции обеспечит грамотный монтаж стропильной системы своими руками. Для соединения стропил используют различные виды крепления: скобы, гвозди, фасонные стальные детали – уголки и платины, которые прикручиваются саморезами.

Сечение стропил

Разные размеры бруса

На размеры бруса, используемого для стропил, оказывают влияние:

• величина пролета;
• постоянная нагрузка на крышу;
• воздействие климатических особенностей;
• угол ската и шаг крепления стропильных ног.

Постоянная нагрузка высчитывается от суммарного веса кровельного материала, утепления и гидроизоляции. С увеличением расстояние между стропилами, требуется материал большего сечения. Коэффициент ветровой и снеговой нагрузки обязательно закладывается при расчете сечения. Распространенным размером стропил является 50×150 мм и 60×200 мм.

Длина стропил

Длина стропил зависит от нескольких факторов

Основанием симметричной двускатной крыши является равнобедренный треугольник. Зная высоту конька, можно вычислить длину стропила по теореме Пифагора. В этом случае она является гипотенузой, а половина ширины дама и высота крыши – катеты.

Установка стропил

Монтаж стропил

Первым этапом при монтаже стропильной системы для любого вида крыши, является укладка и крепеж мауэрлата. Под него обязательно укладывается гидроизоляция в виде рубероида. Этот брус требует просверливания отверстий по длине, в которые вставляются замурованные в кладку шпильки и закручиваются гайкой.

Стропила собраны на земле

Создав основу для каркаса, изготавливают шаблон, по которому на земле собираются все стропильные ноги для висячей системы. Чтобы создать образец берут две тонкие доски равные по длине стропилу и скрепляют на концах гвоздем. Эта заготовка устанавливается на ширину прогона, а получившийся угол фиксируется отрезками доски.

Для разметки монтажных запилов в верхней и нижней части стропил используется второй шаблон. Его основой служит фанера. Собирая ноги, нужно строго следовать шаблону, чтобы не пришлось переделывать конструкцию. Верхняя часть стропил соединяется деревянной или металлической пластиной.

Если собранные стропильные фермы имеют значительный вес, придется пользоваться техникой или приспособлениями для подъема.

Первая пара стропил устанавливается на противоположных фронтонах. Она фиксируется временными подкосами и выставляется по уровню. Между ногами протягивается шнур, как ориентир для установки остальных стропильных ферм. Конструкция соединяется ригелями, подкосами и опорами.

При небольшом пролете стропила не скрепляются коньковым прогоном. Крыша с шириной более пяти метров требует усиления конструкции коньковой балкой. Этот брус крепится как под стропилами, так и над ними. Соединение происходит с запилом и пластинами. При большой длине стропил устанавливаются опорные стойки, предохраняющие от провисания.

Крепление обрешетки

Завершением работы по установке стропильной системы станет крепление обрешетки.

Чтобы знать, как правильно выполнить стропильную конструкцию, можно посмотреть видео, рассказывающее об этапах работы.

Автор видео задался целью, не привлекая профессиональных строителей, сделать быстро и недорого добротную, надежную крышу дома своими руками. Что у него получилось, вы узнаете, посмотрев видео:

Источник: https://kakpravilnosdelat.ru/kak-sdelat-stropilnuyu-sistemu/
