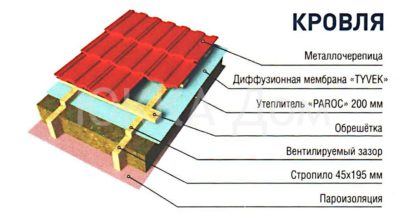

Из чего состоит кровля крыши?

Элементы кровли: из каких частей состоит крыша

Кровля является неотъемлемым элементом каждого дома. Приступая к строительству, ремонту или даже обычному обслуживанию, многие владельцы частных домов удивляются – насколько, оказывается, сложную систему, состоящую из множества разнообразных компонентов, представляет обычная крыша. Поэтому, прежде чем начать работу, следует разобраться с каждой из составных частей и их назначением. Перечислим наиболее распространенные элементы кровли, которые встречаются в большинстве случаев.

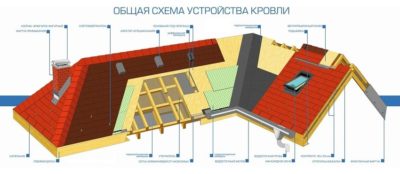

Элементы кровли

Обычно кровля состоит из следующих элементов:

• конек;
• черновой настил;
• контробрешетка;
• обрешетка;
• стропильная система;
• стойка стропильной фермы;
• ригель;
• матица;
• кобылка;
• свес крыши.

Кровля может иметь и иную схему. Иногда встречаются дополнительные элементы, а некоторые крыши построены по упрощенной схеме. Но обычно все эти компоненты используются при строительстве. Теперь расскажем о каждом из них подробнее.

Конек

Коньком является самый верхний элемент, закрывающий стык между скатами крыши. Чаще всего встречается на двухскатных крышах. Но иногда его можно увидеть и на более сложных четырехскатных.

Он может быть изготовлен из различных материалов, в зависимости от основного материала кровли – металлочерепицы, шифера, профлиста, ондулина и других материалов.

Черновой настил

Представляет из себя основание, на которое укладывается гидроизоляционный материал – чаще всего черепица. При использовании шифера и профлиста некоторые строители предпочитают отказаться от него, чтобы сократить время работ, уменьшить нагрузку на стропила, а заодно снизить расходы на закупку строительных материалов.

Укладывается черновой настил прямо на стропила. Обычно изготавливается из толстой фанеры, ДВП, ДСП или досок.

Контробрешетка и обрешетка

Контробрешетка устанавливается на черновой настил. Бруски, формирующие ее, укладываются поперек крыши. Ее главным назначением является обеспечение вентиляции всего подкровельного пространства – между кровлей и обрешеткой.

Монтаж обрешетки производится поверх контробрешетки. Бруски укладываются вдоль крыши. На обрешетку укладывается и фиксируется сама кровля. Таким образом, обрешетка принимает весь вес покрытия, передает на контробрешетку, которая, в свою очередь, передает нагрузку стропилам.

Перпендикулярное расположение деревянных брусков, из которых изготавливаются обрешетка и контробрешетка, позволяет обеспечить максимально равномерное распределение нагрузки.

Если в качестве основного кровельного материала используется ондулин или рубероид, это значительно упрощает процесс. Укладка производится прямо поверх чернового настила – промежуточные элементы покрытия кровли не являются необходимыми.

Стропильная система и сопутствующие элементы

Стропило — это брусок большого сечения, закрепленный под определенным углом на верхней части стены и передающий ей нагрузку от кровли.

Стойка стропильной фермы – вертикальный брусок, установленный между стропилом и матицей. Его основным назначением является частичное снятие нагрузки со стропил, а также организация стен мансарды.

Ригель – доска, соединяющие парные стропила в нижней части. Благодаря ей увеличивается жесткость стропильной фермы.

Кобылка – доска, которая удлиняет стропило (а точнее — стропильную ногу), позволяя организовать свес крыши.

Стропильная система состоит из всех вышеперечисленных элементов. Она представляет треугольную ферму, не только передающую нагрузку от кровли, снега и прочего на стену, но и противостоящую ветру.

Высота треугольника, образованного стропильной системой, зависит от интенсивности ветров и обильности снегопадов в регионе. Чем сильнее ветра, тем ниже должен быть треугольник, чтобы снизить сопротивление. С другой стороны, большая высота позволяет облегчить удаление снега с крыши.

Сечение брусков, используемых в качестве стропил, зависит не только от типа кровли, но и от количества выпадающего за зиму снега, силы ветров. При проектировании необходимо учитывать и постоянные нагрузки, и временные – в противном случае после сильного снегопада стропила могут сломаться, что приведет к полному разрушению кровли.

Свес крыши – часть конструкции, выступающая за пределы внешних стен. Она позволяет снизить количество влаги, попадающей вследствие атмосферных осадков на поверхность стен. Ее длина должна составлять не менее 70-80 см.

Это наиболее распространенные элементы кровли. Зная их, каждый может представить себе стандартную крышу. Но также существует множество других элементов, которые являются желательными, а в некоторых случаях и обязательными при строительстве кровли.

Что такое проходные элементы?

Нередко у владельцев домов возникает необходимость вывести какие-то конструкции сквозь кровлю. Это может быть кабель телевизионной антенны, вентиляция, а также труба от камина, нагревательного котла или печки.

Именно в таких случаях используются специальные проходные элементы для кровли. Они изготавливаются как из металла, так и из глины, что позволяет подобрать подходящий вариант как для кровли из керамической черепицы, так и из металлочерепицы. Установка возможна во время монтажа покрытия и при ремонте. Проходные элементы для кровли обычно устанавливаются на обрешетку при помощи саморезов соответствующей длины.

Специальная, тщательно выверенная форма позволяет исключить возможность просачивания дождевой или талой воды через щели, обычно образующиеся при соединении элементов различных очертаний.

Что нужно знать об элементах безопасности кровли?

Конечно, если говорить про устройство крыши, то необходимо упомянуть и про элементы безопасности кровли.

В первую очередь сюда принято относить:

• лестницы;
• ограждения;
• снегозадержатели;
• переходные мостики.

Начать стоит со снегозадержателей – по мнению многих специалистов, именно они являются наиболее важным элементом безопасности. Их назначение – исключить возможность незапланированного схода наледи и снега с крыши. Особенно актуальна эта проблема для нашей страны, большая часть регионов которой расположена в довольно сложных климатических поясах. Обильные снегопады, значительные суточные перепады температур приводят зачастую к весьма неприятным последствиям.

За несколько сильных снегопадов, чередующихся с теплыми, солнечными днями и холодными ночами, на крыше может образоваться смесь из снега и льда весом в несколько тонн. Нередко под своим весом эта масса соскальзывает с кровли, особенно если в качестве основного покрытия используется ондулин, рубероид без присыпки, профлист или металлочерепица.

Снежно-ледяная глыба может разбить автомобиль, а при падении на человека в лучшем случае его ждут переломы. Снегозадержатели, изготовленные в форме сетки, планок или трубок, не позволяют снегу сходить с кровли.

Ограждения необходимы, чтобы обеспечить безопасность человека, поднявшегося на крышу. Если владельцу дома нужно удалить снег, поправить антенну или выполнить другую работу, всегда остается риск, что он упадет – из-за головокружения или порыва ветра. Но ограждение позволяет практически полностью исключить подобную опасность.

Чтобы легко перемещаться по крыше, поднявшись на нее по приставной лестнице, нанося минимальное повреждение мягкой кровле, устанавливаются специальные лестницы. Они позволяют легко подняться на конек, в то же время распределяя нагрузку от тела человека по значительной площади, предотвращая повреждение кровельного материала.

Наконец, переходные мостики. Они представляют из себя профиль с зубчиками, изготовленный из листового металла. Особая форма позволяет исключить возможность забивания мостиков снегом. Установленные вдоль крыши, они дают возможность легко добраться до нужного места, не только распределяя нагрузку по всей своей площади, но и снижая риск соскальзывания.

Как видите, обычная кровля имеет значительно более сложную схему, чем может показаться на первый взгляд. Но все-таки, изучив различные элементы, их расположение и назначение, каждый читатель сможет легко разобраться с ее устройством. Это значительно упростит ремонт, а при необходимости и проектирование новой крыши.

Михаил Росс, инженер-строитель,
специально для xFasad.ru

об элементах кровли

Источник: https://xfasad.ru/krysha/elementy-krovli

Все об элементах кровли и крыши

Крыша дома – конструкция достаточно сложная. Даже поверхностно разобраться в ней сложно, если не знать названия элементов кровли и их предназначение. Тот, кто не разберется в представленной информации, вряд ли поймет, о чем говорят мастера, которым была доверена операция по возведению кровельной конструкции. Поэтому читайте внимательно, смотрите фотографии, обязательно откройте видеоматериалы, где будут предложены к рассмотрению различные элементы крыши.

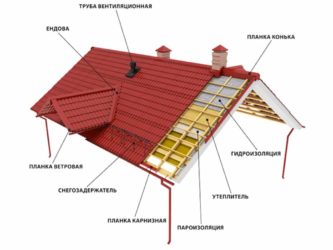

Все элементы кровли и крыши

Но начнем мы наш разбор с одного нюанса. Необходимо расставить точки над «i» в плане вопроса, чем отличается кровля от крыши. Для простых обывателей эти понятия обозначают одно и то же. Да и многие специалисты в них различия не делают. Так проще общаться. Но чисто по строительной терминологии это две разные конструкции.

Кровля – это часть крыши, в которую входит кровельное покрытие и несколько доборных элементов. Крыша – это конструкция, закрывающая собой здание от атмосферных осадков. То есть она в своем составе кроме кровельного материала имеет и все остальные несущие и дополнительные элементы. И об этом будет рассказывать ниже. А сейчас разберемся, из чего состоит кровля.

Кровля и ее элементы

Начинать надо с того, чтобы определить, входит ли в кровельную конструкцию обрешетка или нет. Сказать сложно, ведь было определено, что кровля – это покрытие крыши. То есть это чистой воды кровельный материал. Но давайте рассуждать, отталкиваясь от вида последнего.

Если это панели или листы, тогда кровля – это покрытие в чистом виде. Если для крыши используют мягкую кровлю, то обрешетка выполняет не только функцию опоры для кровельного материала. Она формирует саму кровлю. То есть можно считать, что именно в этом случае сплошная обрешетка является элементов кровельной конструкции.

Сплошная обрешетка из досок

Так как разговор зашел о гибких кровельных материалах, надо отметить, что именно в них можно говорить об отдельных друг от друга элементах. К примеру, битумная черепица. Для ее монтажа используют дополнительные материалы. А именно:

• подкладочный ковер;
• ендовый ковер;
• битумную мастику, как клеевой состав и гидроизоляционный слой.

Подкровельный ковер под гибкую черепицу

Кроме трех перечисленных материалов в кровлях с битумной черепицей, и не только, используются и другие доборные элементы. Вот их список:

• карнизная планка, с помощью которой закрывается проем между уложенными стропильными ногами, тем самым защищается чердачное пространство от ветра, пыли и легкого мусора (листва, сучки и прочее);
• коньковая планка, которая закрывает собой конек крыши, а точнее стык между двумя скатами, планка может быть круглой формы, плоской или угловой;
• фронтонная планка, она же торцевая или ветровая, которую устанавливают на примыкание кровли к фронтонам, защищая зазор от проникновения в чердак пыли и мусора;

Монтаж капельника под битумную черепицу

• капельники – это планки в виде уголка, которые монтируются по свесу карниза, их задача – создать условия стекания воды в водосточную систему;
• ендова нижняя и верхняя, это планки, которые формируют сток воды с кровли в местах стыка скатов по наклонной плоскости, первая укладывается под кровельный материал, вторая поверх него;
• планки примыкания – это уголок, с помощью которого закрывают стык между кровельным материалом и вертикально расположенной плоскостью, к примеру, стена, дымоходная труба и прочее;
• снегозадержатели: основная их задача – сдерживать лавинообразный сход снега со скатов крыши, производители предлагают несколько разновидностей этого элемента, которые выбираются под тип кровельного материала, но есть и универсальные модели;
• кровельное ограждение – ограждающая конструкция, устанавливаемая по периметру кровли для безопасного нахождения людей на крыше в процессе производства ремонтных работ и обслуживания;
• резиновый колпак для герметизации вентиляционных или дымоходных труб круглого сечения, которые проходят сквозь кровлю;
• лестница для кровли укладывается прямо на скат, ее назначение – использовать для проведения ремонтных работ, не ступая на кровельное покрытие.

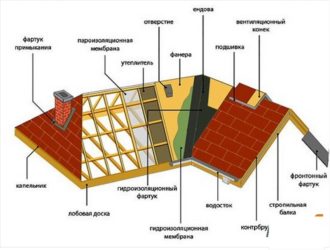

Элементы кровельной конструкции

Это все элементы кровли с названиями и их назначениями. В основном они изготавливаются из оцинкованного металлического листа: окрашенного или покрытого полимерным составом. Это не касается ограждения, лестницы и некоторых разновидностей снегозадержателей, которые изготавливаются из стальных профилей.

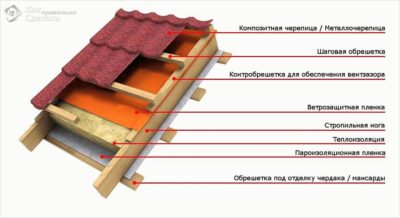

Теплоизоляционный пирог

Еще один спорный вопрос, который касается материалов, используемых в процессе утепления крыши. То есть относятся они к кровле или к крыше. Это утеплитель, слой паро- и гидроизоляции. Опять-таки сложно ответить на него, поэтому не будем дальше углубляться.

Схема утепления кровельной конструкции

В принципе, с кровлей все. Переходим к вопросу, из чего состоит крыша.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги проектирования и ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Крыша и ее элементы

Сразу оговоримся, что в разных кровельных конструкциях присутствуют различные элементы. Некоторые из них являются наиважнейшими в одних конструкциях, в других они просто отсутствуют за ненадобностью. Некоторые крыши возводятся по упрощенной схеме и технологии, другие требуют к себе более полного оснащения элементами. Итак, давайте разбираться в крышах.

Начинается строительство кровельной конструкции с укладки мауэрлата. Это брус с минимальным сечением 100х100 мм, который монтируется на стены дома, к ним разными способами и крепится. К примеру, к кирпичным стенам он крепится шпильками, которые предварительно устанавливаются в армирующий бетонный пояс. К деревянным их крепят металлическими скобами.

Назначение мауэрлата – равномерно распределить нагрузки, исходящие от всей кровельной конструкции. Потому что на мауэрлатный брус будут действовать точечные нагрузки от стропильных ног. Чтобы под их действием стены не разрушились, мауэрлат распределяет нагрузки по всей длине стен.

Основные элементы крыши

Несущий каркас – стропила

Следующий по важности элемент – стропила. Именно они принимают на себя вес кровли, снега и ветра, поэтому эти изделия изготавливаются из пиломатериала первого сорта, не ниже. Если для них используют доски, то толщина последних не должна быть меньше 40 мм.

Существуют определенные правила установки стропильных ног в зависимости от их длины и сечения. В основном это касается расстояния между ними. В таблице ниже это соотношение обозначено.

Зависимость сечения стропил от их длины и шага установки На нашем сайте Вы можете ознакомиться с самыми популярными в Подмосковье участками для строительства загородного дома. В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

По типу установки стропила бывают висячими и наслонными. В первом случае они верхними концами упираются друг в друга. Во втором случае они в верхней части упираются в коньковый прогон.

Если длина стропил превышает 4,5 м, то под них обязательно устанавливают подпорки или подкосы из брусов или досок. Висячие стропильные ноги обязательно стягиваются между собой затяжками. Все эти дополнительные элементы устанавливают или по отдельности, или все вместе.

В видео показано, как надо выбирать стропильную систему для крыш разного вида:

Коньковый прогон

Немаловажный элемент крыши. Он формирует конек, но в конструкции с наслонными стропильными ногами является опорой для них. Коньковый прогон обязательно устанавливают горизонтально. А изготавливают из бруса или сдвоенных досок.

Сам по себе прогон стоять не может, поэтому под него устанавливают стойки. Их располагают равномерно на одном расстоянии друг от друга. Иногда место крайних опор занимают фронтоны, возведенные из кирпича или блоков.

Лежень

Еще один немаловажный элемент кровельной конструкции. Его назначение – опора для стоек под коньковым прогоном. По сути, это часть мауэрлата, только необязательно установленная на стену здания. Лежень может выступать и в качестве несущей балки.

Добавим, что лежней на крыше может быть несколько. Промежуточные устанавливаются под стойки, которые поддерживают стропила длиною более 4,5 м.

Лежень крыши, лежащий на стене Это может быть интересно! В статье по следующей ссылке читайте про то, как делается кровля из профнастила.

Другие элементы конструкции крыши

В зависимости от типа крыши, в ней используются и другие детали. К примеру, вальмовая разновидность. Во-первых, это крыша четырехскатная, где два противоположных ската – трапеции, два других треугольники. Поэтому и стропильная система здесь разбита на четыре равные попарно конструкции. Но основа системы – коньковый прогон. В него упирается основная часть стропил трапециевидных скатов.

Все остальные стропильные ноги упираются в диагональные стропила, они же наклонные ребра или коньки. Именно эти элементы создают необычную форму крыши. Так вот укороченные стропила называют нарожниками. Они нижними концами упираются в мауэрлат, а верхними в диагональные ребра. Нарожниками полностью формируются треугольные скаты.

Еще один элемент вальмовой крыши – шпренгель. Так называют опорную стойку, которая поддерживает диагональную стропилу.

В сложных кровельных конструкциях есть разные элементы, которых нет в более простых сооружениях. К примеру, ендова. Это стык двух скатов, соединение которых – внутренний угол. По ендове обязательно укладывают стропильную ногу, а сверху покрывают двумя досками на двух разных скатах, как показано на фото ниже.

Формирование ендовы двумя досками

В мансардных крышах есть элемент, который называют верхней обвязкой. Это не что иное, как прогоны, на которые упираются стропила: верхние нижними концами, нижние верхними. Часть верхней обвязки формируют фронтоны. Понятно, что под обвязку обязательно устанавливаются опорные стойки.

Итак, нами рассмотрены основные элементы крыши с названиями и их точным назначением. Надо обозначить, что подходить к решению выбора каждой детали надо с предварительно проводимыми расчетами. В основном это касается нагрузок. В принципе, ничего сложного в расчетах нет. Но эта тема другой статьи.

В видео разбираются подробно все элементы сложной крыши:

Это может быть интересно! В статье по следующей ссылке читайте про проект дома с волнистой крышей.

Заключение по теме

Мы разобрались в теме, из каких элементов состоит крыша и кровля. Самое главное – больше не путайте оба понятия, а соответственно и их конструктивные элементы. Хотя в обиходе, и даже между строителями, такое разделение не наблюдается. Но если где-то зашел разговор о кровле, то сразу понимайте, что речь пойдет о верхней части крыши.

Прочитать позже

Отправим материал на почту

Автор статьи

Кровельщик, строитель с опытом в строительстве 15 лет

Сергей Соловьев

Источник: https://m-strana.ru/articles/elementy-krovli/

Система крыши: базовые элементы строения, основные современные проекты и виды кровли (70 фото)

Крыша, являясь важным элементом любого здания, представляет собой сложную техническую систему, что в полной мере подтверждает фото систем крыши, посмотреть которые можно на специализированных сайтах и в тематических журналах. Именно данная сложность предопределяет необходимость грамотного проектирования и серьезного подхода к строительно-монтажным работам.

Важно заметить: существует некое общее заблуждение, свойственное людям далеким от строительства, состоящее в том, что под крышей подразумевается именно внешняя часть – кровля, хотя в действительности, кровельное покрытие это только внешний элемент конструкции, а значительная часть скрыта от наблюдателя.

Для понимания устройства крыши нужно четко знать из чего состоит ее конструкция, так сказать – нужно представлять ее общую структуру, систему. Это знание позволит избежать грубых ошибок и провести строительство в соответствии с принятыми правилами и нормами, что, в свою очередь, обеспечит необходимый уровень надежности, безопасности и долговечности задние в целом.

Конструкция крыши

В самом общем виде, крыша – это верхняя, часть здания, состоящая из системы перекрытий, балок, стропил и других элементов, покрытая кровлей и предназначенная для защиты строения от неблагоприятных факторов внешней среды (дождя, снега, ветра и т.п.), а также для сохранения микроклимата и температурного режима внутри помещений.

Для крыши важным является ее внешний вид, поскольку именно она во многом предопределяет внешние характеристики зданий.

Кроме защитной и визуальной функций, крыша может нести практическую нагрузку, внутри нее могут быть расположены дополнительные помещения, пример такой конструкции является мансардная крыша.

Как правило, крыша состоит из следующих основных элементов:

• Несущую систему стропил, балок, перекрытий и т.д;
• Теплоизоляция;
• Пароизоляция;
• Гидроизоляция;
• Система вентиляции;
• Кровельное покрытие;
• Система водостоков.

Указанный набор конструктивных элементов является основополагающим, ключевым для скатных крыш, устройство плоской крыши отличается. В практике один элемент может нести комбинированную функцию, например специального рода покрытия может обеспечивать паро и теплоизоляцию.

Кроме указанных элементов, конструкция крыши выполняется с учетом пожарной безопасности, для чего применяются специального рода защитные системы.

Во многом механические свойства крыши и ее конструкцию предопределяет несущая стропильная система, а потому данный вопрос заслуживает отдельного, пристального внимания.

Несущая, стропильная система

Самый распространенный вариант – двускатная крыша, в разрезе представляющая собой обычный треугольник, в котором две наклонные плоскости соединяются вверху посредством конькового бруса. Это классический вариант, а потому рассмотрим его подробнее.

Несущая стропильная система двухскатной крыши состоит из следующих элементов:

• Связывающий стены и саму крышу брус, так называемый – мауэрлат. Данный брус является основанием для всех стропил, иными словами – опорой, своеобразным фундаментом, крыши;
• Стропильные наклонные балки – стропильные «ноги», образующие основу наклонных плоскостей крыши. На них монтируется обрешетка;
• Коньковый брус, объединяющий обе наклонные плоскости;
• Поперечная затяжка – специальная деталь, устанавливаемая между двумя противоположными стропилами и предназначенная для увеличения жесткости системы и компенсирования нагрузки распирающей плоскости;
• Специальные бруски, так называемые – лежни, установленные параллельно мауэрлату и предназначенные для равномерного распределения нагрузки на основание крыши;
• Боковые прогонные балки, установленные на стропила и увеличивающие прочность и жесткость системы;
• Стойки, передающие нагрузку от боковых прогонных балок на лежни.

Конструктивно стропильная система может быть с висячими и наклонными стропильными «ногами».

Стропильная система с висячими стропилами опирается только на стены здания и не имеет дополнительных опор на несущие стены или специальные опорные столбы.

В данном случае, максимальный размер ширины крыши может составлять 9 метров, а если использовать еще дополнительную вертикальную опору – 14 метров.

Для системы с наклонными стропилами необходимо использование мауэрлата, в средней части вся структура стропил обязательно опираются на несущие стены или опорные колонны.

Некоторые особенности конструкции крыш и их систем

Самый простой вариант – односкатная крыша с углом 14…26 градусов. Для небольших зданий, в случае если пролет не более 5 метров, применяют наклонную стропильную систему, а для пролетов большего размера, необходимо построение стропильных ферм.

Особой популярностью и любовью пользуется мансардная или ломаная крыша, угол наклона которой может достигать 60 градусов. Такая крыша подойдет для дома шириной не более 10 метров. Возможно использование наклонную систему стропил, но более предпочтительно – конструкция из стропильных ферм.

Существует множество иных вариантов крыш, включая нестандартные решения. В любом случае, при проектировании необходимо правильно учитывать нагрузку на здание и равномерное ее распределение.

Фото систем крыши

Также рекомендуем посетить:

Источник: https://mojdominfo.ru/sistema-kryshi/

Какие элементы крыши дома используются в конструкции кровли

Одним из этапов проектирования дома является определение конструкции крыши и вида кровельного покрытия. Большое значение при этом имеет дизайн строения, его назначение и конструктивные особенности. Однако наличие того или иного элемента кровли, материал для его изготовления и вид крыши зависит от множества других факторов. В частности, речь идет о климатических условиях, географическом положении и степени капитальности. К примеру, крыша бани или хозяйственной постройки имеет конструкцию, отличную от крыши дома. Для частного застройщика очень важно знать, из каких элементов состоит крыша, какие виды кровли подойдут именно в его случае.

В целом крыша состоит из следующих частей:

• Стропильный каркас.
• Обрешетка.
• Защитная часть или кровля.
• Дополнительные горизонтально расположенные части: конек, ендова или разжелобок.
• Наклонные поверхности: скаты и ребра.
• Водосточные желоба по нижнему краю скатов для отвода талых и дождевых вод.

Конструктивные особенности крыши

Перед началом строительства крыши необходимо тщательно изучить строение крыши и непосредственно кровли. Ни одно цивилизованное строение невозможно представить без верхнего перекрытия, которое может быть двух видов:

• Потолочное или чердачное перекрытие защищает строение от потерь тепла.
• Крыша защищает весь дом от различных природных явлений, таких как ветер, солнце и осадки.

Названия элементов и частей кровли

Все конструктивные элементы крыши предназначены для выполнения своей функции:

• Скат – главный элемент, представляющий собой наклонную плоскость, по которой осадки беспрепятственно отводятся с кровли. В какой-то степени скат гарантирует водонепроницаемость крыши.
• Ребра – выступающие углы в местах пересечения скатов.
• Ендова – внутренний угол, также образующийся при пересечении скатов.
• Спуск – нижняя часть ската.
• Капельник – низ спуска, предназначенный для защиты карниза и стены от воды.
• Карнизный свес – часть ската, расположенная горизонтально за плоскостью наружной стены.
• Фронтальный свес – часть ската, выступающая за фронтон.
• Желоб – элемент крыши, в котором собирается талая и дождевая вода. Располагается вдоль горизонтальной нижней кромки ската.

Собранная вода отводится по водосточной трубе, которая может располагаться у внешних стен здания (наружный водосток) или внутри стен (внутренний водосток). Второй вариант чаще всего используют при обустройстве плоской кровли.

Строения небольшой высоты и незначительной площади можно строить без водосточной системы, в этом случае вода со скатов стекает непосредственно на землю.

Используемое кровельное покрытие может укладываться вдоль ската или поперек него. Соединение листов может выполняться внахлест или в замок.

Большое значение имеет угол наклона скатов, который может выражаться в градусах или процентах. Уклон не позволяет осадкам собираться на крыше в большом количестве, особенно это относится к снежной массе. Это препятствует преждевременной деформации кровельного покрытия и продлевает срок его службы. По этому показателю определяют вид кровельного материала, соответствующие элементы крыши дома и способ водоотведения.

Геометрия строения крыши

Форма крыши может иметь различную геометрию, которая в большинстве случаев определяется видом строения:

• Крыша с одним скатом возводится над простыми строениями, например, баней, туалетом или беседкой, или постройками, примыкающими одной стороной к основному зданию. Такой вид кровли не требует большого количества материалов, но характеризуется долгим сроком эксплуатации.
• Двухскатная или щипцовая крыша состоит из двух скатов, имеющих определенный уклон. Треугольник, образуемый скатами, называют щипцом или фронтоном. Такая крыша пользуется огромной популярностью, возводится над многоэтажными домами и коттеджами.
• Крыша с четырьмя скатами может быть вальмовой или шатровой, используется при строительстве дачных домов.
• Крыша в виде купола является одним из самых старых видов, чаще всего такой вариант встречается над гостиницами или павильонами.
• Мансардная крыша является разновидностью двускатной конструкции.
• Сводчатые крыши используются в качестве перекрытий над промышленными или общественными зданиями прямоугольной формы.
• Коническая крыша лучше всего смотрится над зданиями круглой формы.
• Крыша в форме пирамиды возводится над квадратными или многоугольными строениями.

Кроме этого крыши могут быть чердачными и бесчердачными. В первом случае чердак может быть холодным или утепленными. Крыша без чердака служит перекрытием верхнего этажа здания, при этом допускается полная или частичная вентиляция, а также ее отсутствие.

Климатические условия местности во многом определяют угол наклона скатов конструктивные особенности крыши. В районах с преобладанием температуры воздуха выше ноля градусов крыша над домом может иметь небольшой уклон. В регионах, характеризующихся сильной ветреностью, лучше строить дома с пологими крышами. Там, где большую часть года холодно, а осадков выпадает большое количество, скат должен быть крутым, а свес маленьким. В этом случае осадки будут беспрепятственно скатываться с крыши.

Стропильная система

Основанием крыши любого типа служит стропильная система, для изготовления которой в большинстве случаев используют доски или деревянные бруски. На эту конструкцию ложится вес кровли, поэтому для работы лучше выбирать высококачественную древесину, на которой нет большого количества сучков, трещин и гнили. Чаще всего стропильный каркас возводится из древесины хвойных пород. Предварительно пиломатериал тщательно просушивают. Иногда для работы используют бревна, но на высоте с таким материалом работать неудобно из-за его тяжести.

Опорой для стропилин служит мауэрлат, для его изготовления необходимо брать брус сечением 10*10 см или бревно, стесав перед укладкой его нижнюю часть. В домах из бруса или бревен в качестве этого элемента используется верхний венец коробки дома. Мауэрлат предназначен для распределения нагрузки на несущие стены дома.

Рассчитывать сечение стропильных ног нужно очень внимательно с учетом нескольких критериев:

• Нагрузка от кровли и снежной массы.
• Расстояние между стропилинами.
• Параметры пролета.
• Угол наклона скатов.

Выделяют два вида стропильной системы: висячая и наслонная. В первом случае стропильные ноги опираются на наружные стены здания, второй вид подразумевает установку дополнительных опор на внутренних несущих стенах, перегородках или колоннах.

Обрешетка крыши

Назначение обрешетки – основание для кровельного материала, которое не позволяет ему прогибаться и деформироваться. Для некоторых покрытий делают сплошную обрешетку, но в большинстве случаев между элементами оставляют определенное расстояние в зависимости от кровельного материала.

Изготовление обрешетки необходимо выполнять по следующим правилам:

• Все элементы должны быть надежно зафиксированы на стропильном каркасе.
• Соединение элементов над стропилинами располагают в шахматном порядке.
• Сплошное основание лучше всего применять под рулонные кровельные материалы или плоские асбестоцементные плитки.
• На разреженную обрешетку укладывают асбестоцементные листы, черепицу и тонколистовую сталь.
• Шаг между элементами обрешетки, независимо от материала, должен иметь одинаковое значение по всей крыше.

Назначение и необходимость элементов конструкции

Независимо от степени сложности крыши, каждый элемент предназначен для выполнения своей функции. Строение кровли, форма и конструкция крыши определяется на одном из этапов проектирования дома или при составлении плана ремонтных работ.

Надежность и долговечность крыши зависит от правильной установки всех составляющих, включая основные части, кровельный материал, места примыкания к дополнительным элементам крыши. Покрытие для кровли станет хорошей защитой стропильной системы и всего строения только при условии приобретения кровли и дополнительной фурнитуры от одного производителя. В этом случае монтажные работы будут выполнены без лишних сложностей.

Составлять проект любого строения, особенно жилых домов, должен грамотный специалист. Этим могут заниматься только частные архитекторы или проектировщики, имеющие специальное разрешение. В готовом проекте содержится план дома, крыши с указанием всех узлов и деталей конструкции. Непосредственно строительством также должны заниматься профессиональные мастера, так как они знают названия частей крыши, их назначение и правильное расположение, выполнят работу на высшем уровне и в короткие сроки, а также предоставят гарантию.

Источник: https://kryshadoma.com/vidy-krovli-kryshi/kakie-elementy-kryshi-doma-ispolzuyutsya-v-konstruktsii-krovli.html

Конструктивные элементы кровли – из чего она состоит и из каких материалов производится

Выбор кровельного материала и конструкция крыши производится во время разработки проекта строения. Все это зависит от дизайна здания, его конструкции и назначения. Элементы кровли, материалы для устройства, выбор вида крыши зависят от многих факторов. Прежде всего это климатические и географические условия, архитектурные требованиями к строению и степень капитальности здания. Конструкция крыши у бани или какого-нибудь хозяйственного строения может быть совершенно иной, чем у жилого дома.

-советы эксперта по обустройству различных типов кровель ↑

Основных элементов у крыши три: стропила, обрешетка и защитная часть, то есть кровля. Горизонтальные части называются разжелобок, конек и ендова. В качестве наклонных поверхностей выступают скаты и ребра. Для обеспечения стока у нижнего края ската иногда используются желоба.

Конструктивные элементы крыши ↑

Теперь рассмотрим, из чего состоит крыша и ее защитное покрытие – кровля.

Известно, что все здания имеют хоть какое-то верхнее перекрытие, причем у цивилизованных строений оно бывает двух видов:

• Чердачное (или верхнее) перекрытие. Служит для защиты от охлаждения.
• Крыша. Обеспечивает защиту всего здания от атмосферных осадков, солнца и ветра.

Конструктивные элементы крыши

Основные элементы кровли:

• Один из главных элементов – это скат – так называемая система наклонных плоскостей, которая способствует беспроблемному выводу водных осадков с кровли. Можно сказать, что он обеспечивает ее водонепроницаемость.
• Ребра – это выступающие углы, которые появляются из-за пересечения скатов.
• Ендова, или разжелобок – это внутренние углы, образующиеся в местах пересечения двух скатов. Один из главных конструктивных элементов.
• Спуск – так называется нижняя часть ската.
• Капельник – а это нижняя часть спуска, которая защищает карниз и стену от попадания воды.

• За краем наружных стен строения выступает горизонтальная часть ската, которая называется карнизный свес.
• Есть еще и фронтальный свес, которым называют наклонную часть ската.
• У обреза ската обязательно делается желоб – место для сбора талой и дождевой воды.

Доборные элементы кровли

Собранная желобами жидкость отводится и сбрасывается вниз при помощи водоспуска, который бывает двух видов:

• наружный, при котором водосточные трубы устанавливаются у внешней стены здания;
• внутренний – водосточные трубы монтируются внутри стен, чаще всего используется, если установлена плоская кровля.

Однако желоба и водоспуски можно не использовать, если высота здания небольшая, а площадь конструкции маленькая. Вода будет падать с обреза крыши прямо на землю.

Кровельные элементы укладываются в продольном или поперечном направлении. Листы кровельной стали соединяют в замок, а все остальные покрытия – внахлестку.

График, помогающий выбрать материал для покрытия и тип водоотвода в зависимости от уклона кровли.

Важным параметром кровли является уклон, который защищает крышу от скопления атмосферных осадков, особенно снега. Выражается он преимущественно в градусах, но на чертежах можно встретить и уклон в процентах. От этого показателя зависит материал для покрытия и способ отвода влаги с крыши.

Геометрические формы крыши ↑

Наверняка для некоторых непосвященных в строительство людей будет сюрпризом, насколько много существуют различных геометрических форм крыши. Разумеется, каждая из них используется для определенного вида строений:

• Односкатная крыша. Используется для достаточно простых строений, на которых нет водосточных труб и сбрасывания снега. Также она оптимальная для тех построек, которые примыкают продольной стороной к более крупному зданию. Незаменима для вспомогательных строений: бань, туалетов, беседок и т. д. Самый простой вид кровли, не требующий большого количества материала, но при всем этом один из самых долговечных.
• Двускатная, или щипцовая. Это конструкция из наклонных двух скатов. Пространство треугольной формы между скатами называется щипцами или фронтонами. Один из самых популярных видов крыш, использующийся при возведении домов, коттеджей и зданий с небольшим количеством этажей.

Крыши бывают разные, что показывает данный рисунок. Не бывает трехскатной крыши. Наиболее оригинально смотрится коническая щипцовая конструкция

• Четырехскатная. Подразделяется на вальмовую и шатровую. Используется преимущественно в сельском и дачном строительстве.
• Купольная. Служит для перекрытия зданий. Один из самых старинных видов крыши. Часто применяется при строительстве гостиниц или павильонов.
• Мансардная. Разновидность двускатной крыши.
• Сводчатая. Используется для перекрытия промышленных или общественных зданий прямоугольного плана.
• Коническая. Незаменима при строительстве зданий круглой формы.
• Пирамидальная. «Обслуживает» здания квадратного или многоугольного плана.

Как видите, в зависимости от формы и назначения здания используется тот или иной вид крыши. Для туалета или бани использовать четырехскатную конструкцию – полная глупость, точно так же и для многоэтажных строений односкатная крыша – неподходящий вариант.

Помимо формы, крыши делятся и по своей конструкции. По этому показателю они могут быть чердачные и бесчердачные. Чердачные (раздельные) крыши в зависимости от типа здания могут утеплять или делать холодными. В совмещенных (бесчердачных) крышах несущие элементы перекрывают верхний этаж здания. Бесчердачные крыши строятся без вентиляции либо с полной или частичной вентиляцией.

Разница между чердачной и бесчердачной крышей. В крышах без чердака нагрузку на себя принимает несущая стена.

Как мы уже упоминали, выбор формы крыши зависит от архитектурного замысла, вида кровельного материала и т. д. Много решает уклон скатов и особенности несущей конструкции. Нельзя пренебрегать и климатическими условиями. В теплых районах популярны крыши с небольшим углом наклона, а в заснеженных условиях – с крутым наклоном и маленьким свесом, чтобы снеговые осадки не задерживались на крыше. В условиях сильных ветров конструкция должна быть пологой для уменьшения парусности.

Стропила ↑

В качестве основания любой крыши используются стропила, изготовленные из деревянных досок или брусьев. Это несущая конструкция, принимающая вес кровли на себя, поэтому она всегда изготавливается из высококачественной древесины, без трещин и гнили. Материалом для изготовления стропил служат доски хвойных пород или брусья. Они должны быть отлично просушены и содержать минимальное количество сучков. Допустимо использование бревен, но они намного тяжелее.

Опорой для стропил служит мауэрлат. Это брус с сечением не менее 10х10 см или бревно, обязательно обтесанное с нижней стороны. Данный элемент предназначен также для того, чтобы нагрузка на несущие стены распределялась равномерно. В качестве мауэрлата может использоваться верхний венец сруба для строительства брусчатых и рубленых строений.

Схема стропил для двухскатной крыши. Мауэрлат в качестве опоры обязателен.

Сечение стропил рассчитывается дополнительно, и оно зависит от нескольких показателей: нагрузки, которую создает вес кровли и снеговые осадки, шага стропил, размера пролета и уклона кровли. По способу установки стропила делятся два вида: на наслонные и висячие. Первые устанавливают наклонно на опоры, в качестве которых служат наружные стены (у односкатной крыши) или внутренние с наружными (у двухскатной). Висячие стропила опираются только на стены здания. Они устанавливаются в тех строениях, где нет дополнительных опор и внутренних несущих стен.

Обрешетка ↑

В качестве основания для поддержания и укладки кровли применяется обрешетка. Она может быть сплошной, но чаще всего делается с некоторым шагом, который зависит от материала. Главные требования при изготовлении основания:

• все детали должны плотно закрепляться на несущей конструкции;
• стыки над стропилами необходимо располагать вразбежку.

Обрешетка с шагом используется, когда покрытие изготавливается из асбестоцементных листов, черепицы или тонколистовой стали.

В качестве основания может также использоваться сплошной настил, однако он подходит только для рулонного материала или плоских асбестоцементных плиток. Расстояние между досками или брусьями должно быть одинаковым по всей поверхности.

Обрешетка изготавливается из обрезной доски. В зависимости от типа предполагаемой кровли и конструкции крыши, может быть сплошной или разряженной.

Общие выводы ↑

Устройство кровли хотя и кажется сложным, однако содержит в себе элементы, каждый из которых выполняет свои функции. Очень многое зависит от конструкции всей крыши, которая разрабатывается во время проектирования здания или планирования ремонта.

Крыша вашего дома будет надежной и долговечной только тогда, когда правильно и грамотно установлены все составляющие: кровельное покрытие, ребра, коньки, водостоки, примыкания к трубам и прочие составляющие. Покупать кровлю лучше в полной комплектации, в которой есть все необходимые материалы и аксессуары, причем от одного производителя.

Крыша сложной конфигурации с фантазийным дизайном

Заниматься проектированием строений должны частные архитекторы или проектные бюро, так как только у них есть на это необходимое разрешение. Готовый проект дома содержит план кровли, все узлы и детали конструкции крыши. Непосредственное строительство следует доверять только профессионалам, которые выполнят качественный монтаж и предоставят гарантию на проведенные работы.

Источник: http://goodkrovlya.com/ustrojstvo/vidy/konstruktivnye-elementy-krovli.html
