Как бить обрешетку под металлочерепицу?

В этой статье:

Обрешетка под металлочерепицу

обрешетка под металлочерепицу

Привет, всем, в статье обрешетка под металлочерепицу рассмотрим, какой материал используется, с чего надо начинать монтаж обрешетки, тонкости данной работы.
Устройство обрешетки одна из самой главной и ответственной работы в монтаже жесткой кровли. Не качественное выполнение данной работы может привести к не возможности монтажа металлочерепицы.

Все этапы данной работы надо выполнять качественно по отработанной технологии и крыша прослужит долгие годы, защищая дом от непогоды.
Рассмотрим подробно все этапы монтажа жесткой кровли на объекте контрольно-пропускного пункта в Тобольске, крышу которого делали этим летом. Я не буду рассказывать об устройстве различных формах крыш, в нашем случае многощипцовая крыша.

Все этапы устройства обрешетки, которые я опишу в данной статье, вам пригодятся в работе с другими крышами.На жесткую кровлю в спецификации проекта указаны следующие материалы:1 мауэрлат, брус 200х1002 распорка (ригель), брус 80х1503 стропило, брус 80х2004 диагональная стропильная нога, брус 80х200

5 кобылки, брус 80х150

Ошибки при заказе материалов на обрешетку под металлочерепицу

Моя ошибка была в том, что я заказал пиломатериал в кубах и не посмотрел внимательно размеры деталей обрешетки. После того как заказ был уже сделан, из-за моей не внимательности, выяснилось надо было заказывать по размерам.

Стропила были длиной 6.6 метров. Вообще весь пиломатериал идет стандартный 6 метров, но в отдельных случаях на пилорамах делают спецзаказ более 6 метров.
На пилораме, перед отправкой бруса на объект, его в специальной камере просушили до влажности в древесине 12 процентов.

В интернете мне попалась такая информация, что если сделать обрешетку из непросушенной древесины то произойдет деформация стропильной системе, балки потрескаются и могут сломаться.

Мастер, о котором я расскажу в конце статьи, рассказывает, что делали обрешетку зимой, из не просушенного бруса и на протяжении нескольких лет крыша стояла не деформировалась и не ломалась. Я ему больше верю, так как он сделал много крыш с жесткой кровли и не один год занимался их обслуживанием.

Перед тем как пустить деревянный брус в работу по требованиям пожарной безопасности его необходимо обработать противопожарной и противогрибковой пропиткой. В этих целях используют специальную жидкость, после обработки, которой дерево не горит и не гниет.

Если вы сами будете заниматься пропиткой бруса, то правильно делается в два этапа. Первый раз пропитали, дали просушится дереву и после необходимо нанести огнебиозащиту вторым слоем.

У нас часть пиломатериалов обработали на пилораме, а часть на самом объекте с помощью распылителя. Распылитель использовали, который применяют для травли колорадских жуков.

Порошок развели в воде по инструкции, добавили пигмент, чтоб видно было нанесенную химию на дереве. Залили все это в емкость распылителя и распрыскали на брус. После обработки сам пробовал поджечь щепку от деревянного бруса, не загорелась.

В проекте указана схема расположения стропил. После монтажа мауэрлата, приступили к установке стропил. Как было выше сказано, брус под стропила был заказан короче на 0,6 метров, стал вопрос как нарастить.

Заказчику были предложены несколько вариантов наращивания:1 сращивание стропил встык2 сращивание стропил внахлест

3 сращивание стропил косым прирубом

Решили нарастить с помощью накладок с двух сторон стропильного бруса, из доски толщиной 40 мм, с на хлёстом 50 сантиметров и стянуть 4 шпильками диаметром 12 миллиметров.

Начинается монтаж обрешетки с установки в фронтонах крыши по паре стропил, с одной и другой стороны. Стропила выставляются точно по размерам и закрепляются к мауэрлату, предварительно срезанным под заданным углом в месте соприкосновения стропила с мауэрлатом.

Выставляются кобылки, крепят к мауэрлату с помощью металлического перфорированного уголка и к стропильной доске прибивают гвоздями. Гвозди забиваются насквозь конструкции и загибаются. Плюс ко всему этому данный узел обвязывают вязальной проволокой, с арматурой забитой в бетонный парапет.

Кобылка это доска или брус, который удлиняет нижнюю часть стропил для укладки на ней сплошной обрешетки, лежащей на карнизе и устройство карнизного свеса. Кроме этого карнизный свес не дает стенам намокнуть от дождя, что влияет на срок службы и теплотехнические показатели.

Размер выступа карниза 60 сантиметров. Размер карниза зависит от желания заказчика, но по строительным нормам для каменного дома не должен быть менее 45 см, для деревянного не менее 60 см.

Далее между установленными стропилами натягивают шнурку по низу кобылки и по верху конька. Для установки стропил в одной плоскости по всей длине крыше.

Стропильная система монтируется с шагом 60 сантиметров. Размер шага между стропилами рассчитан под размер утеплителя. Если крыша не утепленная можно сделать стропильную систему с шагом 80 см.

После расстановки стропильные пары в месте стыка по коньку запиливают их под углом по отношению друг к другу, так чтоб упирались друг в друга в одной плоскости.

Далее раскрепляют ригелями. В нашем случае на КПП просверлили отверстия в ригелях, наложенных с двух сторон стропильной пары. С помощью шпильки диаметром 20мм, гаек М20 и шайб стянули ригель со стропильной парой.

Переходим к монтажу самой обрешетки, отмеряем ширину карниза. Прикладываем вертикальный уровень и прибиваем первую карнизную доску толщиной 40 миллиметров. На карнизе делаем обрешетку сплошную для крепления водосточной системы, снегозадержания и в некоторых зданиях пожарного ограждения.

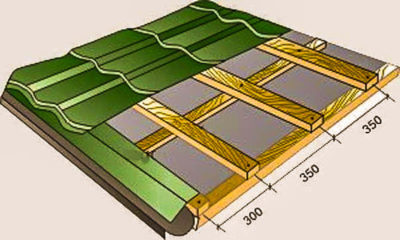

Обычно делают обрешетку с шагом 25 сантиметров от центра первой карнизной доски под металлочерепицу монтеррей. Вторая и третья доска укладывают с шагом 35 сантиметров и так далее до конька. Стыки на обрешетки прибивают двумя гвоздями с одной и другой стороны доски.

Узлы обрешетки под металлочерепицу

Конек обрешетки жесткой кровли делают из двух сплошных досок 150 миллиметров шириной.
Доделываем карниз, отрезаем выступающие кобылки и прибиваем лобовую доску размером 150х40 мм. Лобовая доска служит для защиты кровли, крепления водосточной системы.

В следующих статьях рассмотрим монтаж ендовой, монтаж металлочерепицы, утепление чердачного покрытия.
Статья обрешетка под металлочерепицу написана в соавторстве с Пугиным Андреем Владимировичем, под руководством которого была смонтирована вся жесткая кровля на КПП.

Из всех работающих в нашей строительной фирме на объекте в Тобольске он один оказался специалистом по жесткой кровли. Научил рабочих, как правильно производить работы на крыше. Благодаря ему прибыль от данного вида работ осталась у фирмы, а не ушла субподрядным организациям.

С Андреем. мастер по жесткой кровли

Андрей из Перми и не так давно руководил своей фирмой специализирующейся на монтаже жесткой кровли. Познакомились с ним первый раз на объекте в Кстово, он работал каменщиком. Здесь с рабочих перевелся в бригадиры и сейчас работает на должности мастера.

Источник: https://klyshko.ru/obreshetka-pod-metallocherepitsu/

Шаг обрешетки под металлочерепицу — размер и видео-инструкция

Современный рынок строительных материалов предлагает широчайший спектр кровельных покрытий, одним из которых наиболее распространенным является металлочерепица.

Помимо эстетичного внешнего вида и долговечности, покрытие обладает прочностью, устойчивостью к воздействию влаги, ультрафиолетовых лучей и прочему влиянию внешней среды. Материал экологически безопасен, устойчив к колебаниям температур, огнестоек и прост в монтаже.

При монтаже кровли важную роль играет правильный расчет шага каркаса, который определяется длиной волны металлочерепицы. Погрешности в расчете могут повлечь за собой смещение всего несущего сооружения по отношению к месту оптимального крепления кровельного настила на саморезы.

Расчет шага обрешетки

Расчет расстояния между брусьями каркаса под металлическую черепицу выполняется следующим образом:

Шаг каркаса зависит от разновидности кровельного покрытия.

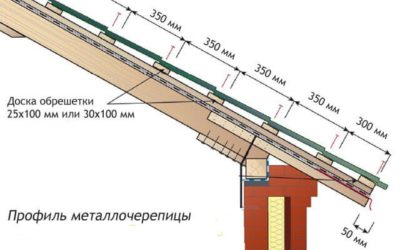

Интервал между досками обрешеточной конструкции предусмотрен инструкцией для определенного вида кровли. Он вычисляется от нижней части первой планки до верхней точки второй.
Величина промежутка между первой парой брусьев каркаса всегда меньше чем между остальными.
Линия наклона ската крыши и показатель выступа металлического покрытия за стартовый брус обрешетки влияет на интервал между планками.
Верное вычисление интервала между первой парой брусьев выполняется посредством измерения расстояния от наивысшей точки первой волны к нижней части места. Для этого на стропило помещают уровень длиной в 1,5 м, замеряют и делают соответствующую метку. Стандартными считаются размеры поперечной волны 30–45 см, в данном интервале и рекомендовано выбирать оптимальный шаг.
При помощи того же уровня определяют ориентировочное положение настилающего листа, поместив треугольную линейку к лицевой планке и отметив место точки нужного выступа, уровень доводят к данной точке.
Толщина стартовой рейки должна быть больше остальных, чтобы избежать свисающего выступа в процессе монтажа кровельного материала.
Длина последующих перекладин каркаса замеряется от верхней точки второй планки через одинаковый интервал, равный профилю кровли. Метки для несущей конструкции намечают через каждые два бруса, это обусловлено тем, что он может быть искривленным, и потребуется его корректировка путем натяжения по нанесенным маркерам.
Расчет необходимо выполнять строго сверху вниз, контролируя оставшуюся длину металлочерепицы.

Следует обратить внимание, что на шаг каркаса влияет также наличие стока для воды и его конфигурация. Если он крепится на лицевой брус, то он добавит к выступу 3–4 см.

Необходимые материалы и инструменты

Как материал для обрешеточной конструкции используются пиломатериалы:

сосна;
ель;
пихта;
лиственница.

Наиболее пригодным сырьем считается сосна, которая отличается прочностью, твердостью и хорошо обрабатывается.

Для крепления кровельного покрытия к каркасу понадобится:

брус сечением 50х50 или 40х60 мм;
брус сечением 30х1350 или 50х1370 мм (для контробрешетки);
доска прямоугольного сечения толщиной 20–35 мм и шириной 100 мм.

Для установки каркаса необходимо иметь:

сантиметровая лента;
уровень;
треугольная линейка;
фломастер;
шуруповерт;
молоток;
самонарезающие шурупы, гвозди (длина должна в 2 раза больше толщины бруса);
инструменты для резки брусьев (электролобзик, электроножницы, ножовка);
лестница или деревянный помост.

Устройство обрешетки

По завершении всех необходимых расчетов, подбора необходимых материалов можно приступать к устройству каркаса под покрытие.

При этом следует учесть, что обрешетка устанавливается после укладки гидроизоляции, которая выполняется так, чтобы вентиляционные струи свободно передвигались снизу под кровельный конек и выводились вовне.

При наличии гидроизоляционного и теплоизоляционного слоя для устройства кровли необходима установка контробрешетки, которая улучшит качество крыши. Что еще немаловажно, ее обустройство дает возможность исправить допущенные погрешности при монтаже стропил.

Технология установки каркаса предельно проста и понятна:

Стартовую доску крепят строго по длине карнизного свеса по прямой линии так, чтобы она не выступала за свес. Ее толщина должна быть на 10-15 см больше чем остальные.
Второй ряд крепят таким образом, чтобы расстояние шага волны было меньше. Последующие ряды – на равном расстоянии шага волны.
К системе стропил брусья крепят посредством самонарезающих шурупов. Использование гвоздей может привести к разрушению структуры древесины и снижению срока эксплуатации. Если же выбор остановлен на гвоздях, то следует выбрать шиферные гвозди больших размеров. К каждому стропилу обрешетку следует крепить двумя гвоздями.
К брусьям крепят обрезную доску с определенным шагом (в зависимости от марки покрытия).
На стропильные балки устанавливают еще 2 бруса на расстоянии не больше 5 см друг от друга, которые будут выполнять функцию опоры для конька крыши.
В местах расположения ендов, воздуховодов и окон выполняют цельную обрешетку. Брусья на стропила при таком виде каркаса размещают параллельно коньку.
На коньке фиксируются пару досок, расположенных друг к другу в противоположном направлении.
При изготовлении обрешетки над теплоизоляцией недопустимо выполнение сплошного каркаса или с небольшими зазорами, это может нарушить движение воздушного потока в подкровельном пространстве и привести к накоплению влаги.
Перед монтажом кровельного настила на внутреннюю сторону ендовы крепят планку.

Особенности крайнего ряда обрешетки

В процессе устройства каркаса следует обратить внимание на 3 важные особенности крайнего ряда:

Устройство обрешетки начинают с крепления планки карниза на нижней части стропил, которая защищает края каркаса от разрушающего воздействия осадков. По данной планке будут равнять следующие элементы сооружения, поэтому ее установка требует особой точности. Для этого замеряют расстояние от стены до краев крайних стропил, если есть расхождения – их выравнивают по наименьшему показателю посредством натянутой нити, по которой подгоняют длину других деталей. Крепление осуществляют гвоздями в шахматном порядке с шагом в 30 см.
Перед монтажом обрешетки, чтобы компенсировать разницу последующими рядами каркаса, первый ряд делают выше на величину одной волны, которая может колебаться в интервале 2,8–7,5 см. Если длины выступающей части планки недостаточно для обустройства края кровли (40-50 см), удлинить стропильную ногу можно при помощи кровельной кобылки. Удлинение необходимо выровнять по натянутой нити, после чего можно крепить карниз.
Через первый ряд каркаса, для обеспечения беспрепятственного отвода воды и предотвращения повреждения пленки, в водосток заводят край гидроизоляционной пленки. В этих целях, в верхней части рейку скашивают до угла в 120-140 градусов касательно стропильной ноги.

В случае нарушения технологии установка каркаса под металлическое покрытие может повлечь за собой проявление дефектов:

крепление кровельного материала к обрешетке будет не прочным;
листы настила не состыкуются;
в процессе крепления доборных планок (карнизной и фронтонной) зачастую возникают трудности;
морщинистость листового покрытия ската.

Непосредственно перед укладкой кровельного материала необходимо установить крепежные держатели для водосточного желоба и карнизную планку.

Установка кронштейнов осуществляется следующим образом:

Крепление крайних опорных деталей водостока необходимо для установки правильного угла наклона для отвода воды в надлежащем направлении. Первый держатель фиксируют самонарезающими шурупами к карнизной планке и загибают вниз.
Используя уровень, устанавливают метку для держателя нижнего конца лотка. На каждый 1 погонный метр лотка уклон должен составлять 2–5 мм. По выполненной метке крепится нижний держатель.
Между крайними опорными элементами натягивают нить, ориентируясь по которой, монтируют остальные кронштейны с шагом 50–80 см. Свес стока воды с последнего держателя не должен быть меньше 5 см.
Соответствующий размеру желоб помещается в держатели и крепится специальными крепежами.

Далее монтируют карнизную планку:

Установку следует осуществлять таким образом, чтобы ее нижняя часть перекрывала край водосточного лотка. Если одной планки недостаточно, устанавливают еще одну внахлест 4-5 см и фиксируют к лобовой и карнизной планке самонарезающими шурупами с шагом в 30–40 см.
Поверх установленной карнизной планки наклеивают двухсторонний скотч и приклеивают по ее нижнему краю гидроизоляционную пленку.

По завершении предварительных работ приступают к укладке настила.

Технология укладки материала такова:

Монтаж настила разрешается начинать и от правого, и от левого края. При варианте от правого края, за счет перекрывания следующим листом конечной волны предшествующего, создается накладка листов. В ином случае – следующий лист будет подкладываться под уложенный ранее лист. Не важно, какой вариант будет выбран, огромное значение имеет достаточная накладка кровельного покрытия.
Легче всего укладывать листы в один ряд. Во избежание искривлений, материал сразу крепить к обрешетке не стоит, вначале одним шурупом не слишком крепко крепят первый лист. Далее возле него укладывают следующий, выравнивают его и фиксируют оба листа шурупами с резьбой, не фиксируя на каркас. Вторую пару листов укладывают аналогично.
Образовавшийся модуль из двух пар соединенных листов равняют по карнизному выступу, а затем крепят к каркасу. Данная схема установки металлической черепицы подходит исключительно на уклоне малой длины.
Зачастую настил покрывают несколькими полосами. Для этого, первая пара листов объединяется в модуль подобно предыдущему способу, а следующий лист размещается повыше первого, четвертый – над вторым. В итоге, создается модуль из двух пар листов, который по завершении центрирования фиксируют к обрешетке.
Наиболее трудоемким считается процесс укладки кровельного покрытия на наклонной поверхности треугольной конфигурации. Монтаж черепицы в данном случае начинается с центра наклонной поверхности.
Центральные линии наклона и первого листа покрытия соединяют. Последующий монтаж выполняется влево и вправо от стартового листа. Для работы листы придется обрезать, в этом заключается главная сложность.
Выполнение разметки упрощает инструмент собственного изготовления, который представляет собой сооружение из реек шириной 10 см с подвижным соединением между собой. Интервал между нижней стороной планки слева и лицевой плоскостью доски с правой стороны должен соответствовать 1 м.
Чтобы обрезать лист, используя черток, его размещают на участок, к нему прилаживают инструмент таким способом, чтобы вертикальная доска размещалась на скосе, а горизонтально уложенные доски находились параллельно карнизному свесу. Линию разметки прочерчивают по наружной стороне второй вертикальной планки, после чего лист убирают и разрезают по черте метки.

Блиц-советы

Древесина для обрешетки следует выбирать хорошо просушенной и без следов гнили. Если доска недостаточно или с нарушением технологии высушена, через некоторое время она может покоробиться, что негативно скажется на качестве каркаса. Влажность всех деревянных элементов, используемых в качестве материала в процессе устройства каркаса, не должна быть выше 25%.
Толщина пиломатериала должна быть одинаковой иначе кровельный настил ляжет неравномерно. Вследствие этого, не рекомендуется использовать не обрезную доску, древесину низкого качества и с дефектами.
Прежде чем начать изготавливать обрешетку, все брусья и доски необходимо обработать антисептическими смесями, которые предотвращают гниение и воспламенение древесины.
Во избежание снижения жесткости обрешетки древесные элементы, составляющие конструкцию каркаса, нельзя соединять на одном стропиле.
На доску карнизного свеса рекомендовано набить доборный элемент металлической черепицы – карнизный уголок, который защитит древесину от воздействия воды стекающей с краев настила.
Кроме использования древесины для изготовления обрешетки, можно применять металлический профиль, который более стойкий к воздействию влажной среды по сравнению с деревом. Однако следует заметить, что из того же материала выполняется и каркас и стропильная система.
При укладке металлической черепицы категорически запрещено использование болгарки. При нагревании материала разрушается защитное полимерное покрытие, что впоследствии приводит к коррозии кровельного покрытия.
Если в процессе монтажа листов было повреждено полимерное покрытие, его рекомендовано покрыть краской, которую можно купить в том же магазине, где и остальной материал.
Металлическую черепицу нельзя укладывать любой стороной, каждый лист имеет верх и низ, поэтому способ укладки строго установленный.
Если обрешетка выполняется решетчатым способом, то шаг между досками не может быть произвольным. Он зависит от особенности покрытия. Прочность на выгиб в разных зонах листа разная при одинаковой его толщине.
Чаще всего выдерживают шаг конструкции в пределах 30–40 см.
Для металлочерепицы с профилем «Монтеррей» расстояние между элементами покрытия должно составлять 35 см.
При расчете необходимого количества пиломатериала для изготовления каркаса специалисты рекомендуют увеличить расчетный показатель на 10 процентов для запаса.

0,00, (оценок: 0) Загрузка…

Источник: https://orcmaster.com/remont/krysha/obreshetka/shag-pod-metallocherepicu.html

Какие размеры обрешетки под металлочерепицу нужно использовать – рекомендации по устройству

Благодаря обрешетке крыши обеспечивается надежность и качество укладки кровельных листов. Чтобы обустроить каркас, потребуется знание некоторых нюансов, включая размеры обрешетки под металлочерепицу.

Особенности устройства

Сплошной настил сооружается из бруса или обрезной доски, уложенных впритык друг ко другу. Расстояние между отдельными элементами каркаса не должно превышать 1 см. Подходящие параметры для бруса – 50х50 мм, для доски – 32х100 мм. Перед установкой деревянные элементы пропитывают антисептиками. Монтировать решетчатую обрешетку на порядок труднее, хотя при этом снижается количество расходного материала. В результате достигается уменьшение финансовых затрат и общего веса конструкции.

Монтируют решетчатый каркас после обустройства гидроизоляции стропил. Важно не забывать о вентиляционном зазоре между пленкой и деревянной конструкцией. Расстояние между отдельными перемычками обрешетки под обрешетку желательно делать 350 мм: это дистанция от среза нижней доски до середины соседней. Таким образом фиксируются металлочерепичные листы на нижнюю часть волны. При таком креплении общий вид кровли значительно красивее.

Начальную доску обрешетки на 15 мм шире остальных. Обычно сопроводительная документация кровельного материала содержит указания величины шага обрешетки. То же самое касается оптимального зазора между элементами каркаса: к примеру, учитывая размеры металлочерепицы Монтеррей, рекомендуемый шаг каркаса для этого материала — не менее 300 мм.

Размеры обрешетки, сечение

Основными параметрами каркаса под металлочерепицу выступает шаг обрешетки и размер пиломатериалов. При определении оптимального шага в учет берется размер шага металлочерепицы. Это вполне конкретный показатель, в зависимости от типа укладываемого профиля. Наибольшей жесткостью отличается профильный участок внизу волны, при переходе на следующую. Это объясняет, почему именно это место является наиболее оптимальным для установки крепежных элементов. Необрезная или полуобрезная доска при сооружении каркаса обычно не применяется.

Чтобы определить, на каком расстоянии делать обрешетку под металлочерепицу, в учет необходимо взять следующие соображения:

На длину шага обрешетки напрямую влияет тип используемой металлочерепицы.
Инструкция устройства обрешетки под металлочерепицу имеется в сопроводительной документации к кровельному материалу. Шаг отсчитывают от низа начального бруска до верхнего среза второго.
Расстояние между первыми двумя обрешеточными элементами берется несколько меньшим.
Сечение обрешетки под металлочерепицу определяет также угол наклона кровли, и то, насколько выступает кровельный материал за первый элемент каркаса.
Чтобы замерить выступ кровли, за начало отсчета берется лобовая доска. Если ее нет в конструкции – то срез стропилины.
6. Чтобы добиться правильности отсчета между первой и второй доской каркаса, поверх стропил укладывают строительный уровень длиной 120-150 см. Это позволяет определять дистанцию между верхом первой волны и низом листа, нанося соответствующую разметку обрешетки под металлочерепицу.
Выдвинув уровень наподобие кровельного листа, впритык к лобовой доске ставят угольник: это позволяет отбить на нем параметр требуемого выступа. Уровень выдвигается до нанесенной отметки.
Толщина начальной доски берется несколько больше других, что позволяет избежать провисаний кровельного материала.
Определение размеров остальных обрешеточных перемычек проводится от верха второго элемента. Расстояние берется стандартное, соответствующее размеру профиля. Таким образом намечается каждая третья стропилина: это объясняется наличием кривизны у доски, что предусматривает необходимость ее натяжки вдоль нанесенной разметки.
Однорядные обрешеточные перемычки фиксируются на стропилине. Нахлест здесь обычно не используют. Разбежка встык выполняется по стропилам.
Весь используемый пиломатериал проходит обязательную антисептическую обработку.

Правила устройства и укладки обрешетки под металлочерепицу

От стыковки всей обрешетки на одной стропилине лучше отказаться, т.к. конструкция не будет достаточно жесткой. Нередко встречается такая ситуация, когда профиль имеет различную длину волны. По этой причине несущая конструкция может иметь разную дистанцию между каркасными перемычками для одного вида металлочерепицы. Легкие несложные конструкции под изделия с небольшой высотой волны и толщиной металлических листов 0,4-0,45 мм сооружаются из обрезной доски 25х100 мм. Более сложные кровельные системы обычно обустраиваются доской 32х100 мм.

Эта же доска используется при укладке металлочерепицы со значительной высотой волны, при толщине листа 0,5 мм. В том и другом случае расстояние между стропилами делают 0,6-0,9 м. Бруски сечением 40х60 мм и 50х50 мм применяют в тех случаях, когда дистанция между стропилами превышает 1 м.

Металлочерепица выпускается в трех основных типоразмерах длины волны — 300, 350 и 400 мм, что непосредственно влияет на величину шага обрешетки. Откладывают этот интервал от центра перемычек. Имея на руках все необходимые данные, можно начинать расчет каркаса для металлочерепицы.

Примыкающие участки

При укладке обрешетки под металлочерепицу в районе ендовы, дымоходной трубы и вокруг мансардных окон применяется сплошная конструкция. Обустраивая каркас, важно избегать просчетов, так это непосредственно влияет на прочность и долговечность крыши здания. Иногда из-за допущенных ошибок приходится переделывать кровлю, что влечет за собой значительные финансовые потери. Нужно учитывать, что демонтированную металлочерепицу невозможно применять еще раз.

Сооружение каркаса под металлочерепицу — пошаговая инструкция

Пошаговая инструкция устройство обрешетки под металлочерепицу:

Размер бруса для стропил — от 50х150 мм. Доска под обрешетку должна иметь сечение не менее 25х100 мм. Доска для контробрешетки – 25х50 мм.
При фиксации стартовой доски за линию укладки берется срез карнизного свеса: выступы за его пределы недопустимы. Первую доску выбирают несколько толще остальных, чтобы компенсировать разность уровня опорных точек между первым и последующими черепичными листами.
Монтаж шага обрешетки металлочерепицы между первой и второй перемычками делают на 50 мм меньше, чем стандартный размер каркаса. Дистанция между остальными элементами каркаса ориентируют на размер профиля укладываемого материала.
Чтобы проверить правильность расстояния между первыми двумя перемычками еще на земле параллельно раскладывают две обрезные доски. Укрывая их металлочерепицей, можно проверить оптимальность ее выступа для стока воды: если он больше, чем нужно, вода начнет переливаться через желоб. При недостаточном расстоянии вода может задуваться порывами ветра в пространство между желобом и лобовой доской. Листы иногда деформируются и под воздействием снеговой нагрузки.
Для нанесения разметки потребуется строительная рулетка. Точкой отсчета служит первая доска, выступающая за пределы карниза. Далее крепятся торцевые и коньковые планки.
Ветровую доску устанавливают над обрешеткой, на высоту кровельного листа. Этот параметр зависит от вида металлочерепицы.
Для надежности конек оснащается дополнительной доской 25х100 мм.
Чтобы организовать правильный отвод воды с поверхности кровли, перед укладкой кровли следует установить крепежные кронштейны. Для монтажа карнизной планки металлочерепицу необходимо укладывать вдоль кровельного свеса.
При определении, где установить кронштейны, за основу берут шаг монтажа в 50-60 см. Крепят кронштейны по нижней каркасной доске.
Крайние кронштейны монтируются с учетом уклона желоба 5мм/1м длины. Линейность установки оставшихся кронштейнов обеспечивает натянутый шнур.
Желоб нужно вставить в кронштейны, а затем установить. Карнизную планку на обрешетку монтируют таким образом, чтобы добиться перекрывания краем желоба нижнего края планки. Это даст возможность конденсату стекать с планки внутрь водостока. Параметр нахлеста карнизных планок по отношению к длине составляет не меньше 100 мм.

Как установить дополнительные элементы

К дополнительным кровельным элементам принято относить систему обогрева и водостоки. Снегозадержатели состоят из специальных скоб, монтаж которых производится в шахматном порядке. Они дают возможность предотвратить массовое схождение снега с поверхности кровли. Чаще всего таким образом оснащаются постройки, рядом с которыми находятся тротуары и пешеходные переходы. Снегозадерживающие элементы желательно также установить над крыльцом или окнами. Чаще всего речь идет о трубчатых и решетчатых системах, которые нередко входят в комплект металлической черепицы.

Качественно обустроенная обрешетка, отвечающая всем требованиям и строительным нормам, обеспечит простоту и скорость укладки кровельного материала. Если выполнить работу самостоятельно, это позволит на порядок снизить затраты на сооружение кровли: ее надежность является обязательным условием для обеспечения комфорта внутри помещений. Для этого потребуется знание пошаговой инструкции обрешетки под металлочерепицу.

Источник: https://kryshadoma.com/metallocherepitsa/kakie-razmery-obreshetki-pod-metallocherepitsu-nuzhno-ispolzovat-rekomendatsii-po-ustroystvu.html

Инструкция по монтажу обрешетки под металлочерепицу, устройство и советы

На срок службы любого кровельного покрытия в значительной мере влияет правильность обустройства несущей системы, на которую оно укладывается. Такой каркас может быть или «сплошным», или с «шагом». Для металлочерепицы правильная установка обрешетки особенно важна из-за специфики профиля листов.

Расчет и особенности монтажа

Рейки должны быть одинаковой толщины. В противном случае листы металлочерепицы лягут неровно. Именно поэтому не следует использовать необрезную древесину, тем более – низкосортную, бракованную.
Если каркас монтируется решетчатым, то шаг (расстояние) между рейками не может выбираться произвольно, например, как для укладки листового железа. Он также зависит от специфики продукции. В частности, прочность на изгиб (продавливание) на разных участках листа неодинакова, хотя толщина материала – неизменна. «Дно» волны отличается большей жесткостью, поэтому крепление листов делается именно в этих местах.
Металлочерепица не может устанавливаться, как шифер, с любой ориентацией. У каждого листа есть свои «верх» и «низ», поэтому и порядок укладки строго определенный.
В процессе работы монтажники будут перемещаться по каркасу, следовательно, он должен выдерживать вес человека. Поэтому применяются брусья со стороной 50 мм, а доски – шириной 100 мм и не тоньше «тридцатки».
После укладки металлочерепицы доступ к элементам обрешетки будет закрыт. Поэтому еще до начала работ вся древесина должна быть качественно пропитана средствами, предохраняющими ее от возгорания и гниения.
Для крепления досок и брусьев применяются гвозди, но только – оцинкованные.

[box type=»info» ] Известные на рынке производители металлочерепицы вместе с продукцией поставляют покупателю и инструкцию по ее монтажу. В ней они указывают рекомендованный шаг обрешетки.

Если такой документ отсутствует, то данный параметр лучше уточнить сразу, в месте приобретения кровельного материала.[/box]

Сплошная основа

Для такого каркаса применяется доска, иногда – брус. Доски укладываются плотно – зазор между ними не должен быть более 10 мм. Но при таком типе настила значительно повышается расход древесины. Кроме того, создается дополнительная нагрузка на несущие элементы конструкции здания, особенно на фундамент. Поэтому такая методика используется довольно редко.

Решетчатый каркас

Такая конструкция предпочтительнее, так как имеет незначительный вес и удешевляет стоимость отделочных работ.

Перед монтажом досок обрешетки укладывается слой гидроизоляционного материала. Чтобы обеспечивалась хорошая естественная вентиляция, предотвращающая образование под кровлей конденсата и развитие гнилостных процессов, между гидроизоляцией и досками несущего каркаса должен быть оставлен некоторый зазор. Для этого к доскам (брусьям, бревнам) стропил прибиваются бруски, на которые будут укладываться элементы обрешетки.

Эта конструкция будет испытывать большую нагрузку, так как должна удерживать на себе весь деревянный каркас вместе с кровельным покрытием. Поэтому фиксация такой «контробрешетки» делается жесткой и надежной. В местах ендов, выхода печных, фановых труб она обустраивается сплошной.

Монтаж несущего каркаса начинается снизу. Первая доска берется шире остальных примерно на 15 мм. Это необходимо потому, что к ней дополнительно будут крепиться планка карниза и желоба системы водостока.

Расстояние между элементами обрешетки (шаг), как правило, выбирается 35 см. Его рассчитывают от среза предыдущей доски до торца последующей. Однако многое зависит от длины ската крыши и размеров металлочерепицы, что необходимо учитывать при ее выборе. Руководствоваться нужно соображением, что для большей надежности листы к доскам прибиваются по нижней кромке. Этим обеспечивается плотность кровельного покрытия и улучшается теплоизоляция крыши.

Как бить обрешетку под металлочерепицу

Один из самых популярных кровельных материалов современности выступает металлочерепица. К ее достоинствам относят отличный внешний вид, невысокая стоимость, прочность и долговечность. Но перед тем как начать закручивать кровельные листы необходимо подготовить основание. Какая обрешетка для металлочерепицы подойдет, какой шаг между рейками нужно делать и как правильно смонтировать на крыше узнаете из нашей статьи.

Определение размера

Под размерами обрешетки под металлочерепицу понимают расстояние между досками, а также их сечение. Шаг зависит от типа профиля кровельного покрытия и с его определением проблем не возникнет. Дело в том, что самое прочное место в кровельном листе находится в нижней части волны. Именно в этом месте и происходит крепление металлического листа к основанию. А чтобы саморез попал в доску необходимо точно определить расстояние.

Производители выпускают три разновидности профиля, отличающихся друг от друга длиной волны и толщиной металла. Между вершинами волн металлочерепицы может быть 300, 350 или 400 мм. И уже основываясь на этой информации можно сделать расчет обрешетки. Основное расстояние кратно длине волны, а вот шаг между первой рейкой, возле карниза, и последующей соответствует 230, 280 или 330 мм. Это делается для того, чтобы кровельное покрытие свисало с крыши.

Разновидность металлочерепицы влияет и на сечение досок. Минимальная толщина, 0,4—0,45 мм, и небольшая снеговая нагрузка может быть выбрана доска для обрешетки под металлочерепицу сечением 25х100 мм. Для более сложных вариантов с толщиной черепицы в 0,5 мм берут доски сечением 32х100 мм. Оба случая подразумевают что расстояние между стропильными ногами находится в пределах 600—900 мм.

Если шаг между стропильными балками больше одного метра, тогда для обрешетки используют бруски сечением 40х60 или 50х50 мм.

Крепление обрешетки

Перед тем как сделать обрешетку под металлочерепицу нужно удостовериться в том, что был собран кровельный пирог. Он состоит из пароизоляции, утеплителя и гидроизоляции приступают к монтажу основания. Поверх стропилин настилают гидроизоляционную мембрану. Для герметичности делают нахлест полотен в 60—100 мм и крепят материал к каркасу при помощи строительного степлера. Далее, по линии конька и краям скатов набивается контррейка толщиной 24—26 мм. Теперь можно приступать к набивке контробрешетки.

После того как все было подготовлено начинаем своими руками монтировать основную обрешетку. Первым делом прибиваем стартовую доску. Важно тщательно выверить ровность первого ряда. От нее зависит ровно ли будет настелен кровельный материал. В зависимости от длины волны металлочерепицы крепят вторую доску. Расстояние рассчитано так, чтобы край свеса кровельного покрытия перекрывал третью часть водостока.

Теперь можно спокойно набивать обрешетку с расчетным шагом, сохраняя горизонталь. Для удобства можно сделать шаблонные бруски и ставить между досками обрешетки. Это позволит избежать возни с рулеткой и карандашом. Так как рейки основания не перекрывают всю ширину ската важно позаботиться о стыках. Важно чтобы обрешетка встречалась на стропилах именно встык, а не внахлест.

Для крепления используйте гвозди диаметром 3—3,5 мм. Их длина должна быть в два раза больше толщины досок. С каждой стороны рейки прибивайте по два гвоздя. Старайтесь забить крепеж как можно ближе к оси стропильной балки.

Последний ряд, возле конька, делают из двух досок обрешетки на каждом скате. Это обеспечит дополнительную прочность основанию.

На видео показан весь процесс монтажа обрешетки под металлочерепицу:

Особенности монтажа в сложных местах

Если у вас дом с мансардой или из крыши выступает труба сложность устройства обрешетки повышается. Вокруг таких мест набиваются доски, делая сплошной настил на ширину 150—200 мм. Кроме того, в таких местах делается специальная, усиленная стропильная система.

На сложных крышах своими руками делается обрешетка ендовы. Она отличается от обычной тем, что ее делают с небольшим зазором — 20 мм. Это правило сохраняется на ширину 100 мм от разжелобка на двух стыкующихся скатах. Такая обрешетка под ендову обеспечивает достаточную прочность, которая понадобится зимой. Дело в том, что во внутренние углы набивается большое количество снега.

Набить обрешетку под металлочерепицу своими руками может любой человек, для этого не нужно особых знаний или навыков. Если все сделать в соответствии с рекомендациями профессионалов, тогда кровельное покрытие прослужит долгие годы. Так, можно избежать деформации крыши, защититься от протечек и разрушения.

Source: build-experts.ru

Источник: https://stroyka.ahuman.ru/kak-bit-obreshetku-pod-metallocherepicu/
