Как делается обрешетка под профнастил?

Обрешетка крыши под профнастил: расчет шага и особенности монтажа

Не считаясь с требованиями, никакое сооружение не получится сделать надёжным. Даже обрешётка под кровельные профилированные листы должна быть уложена качественно. В противном случае она быстро сгниёт или испортится, а финишное покрытие долго не продержится на крыше — сорвётся ветром.

Задачи обрешётки для профнастила

У обрешётки под профнастил две функции:

• быть основанием под крепление финишного материала;
• служить подложкой между гидроизоляционной плёнкой и наружным слоем кровельного пирога.

Выполняя вторую задачу, специальный настил создаёт вентиляционный канал, который не позволяет материалам в конструкции крыши покрываться конденсатом и гнить.

Обрешётка служит основанием под кровельное покрытие и гарантирует, что материалы под ним будут проветриваться

Типы настила под профилированный лист

Под профнастил может быть уложена обрешётка трёх вариантов:

• с обычным шагом, то есть достаточно распространённая и устроенная так, чтобы доски, брусья или металлические профили располагались через интервалы в 15–49 см;
• сплошная, элементы которой разложены через промежутки в 1 см, необходимые во избежание деформации досок, меняющих форму под воздействием изменения влажности и температуры;
• разреженная или, по-другому, построенная из деталей на расстоянии 50–75 см друг от друга и подходящая исключительно для прочного финишного материала.

Материал обрешётки под профнастил выкладывают либо вплотную к друг к другу, либо через средние промежутки (максимум 49 см), либо с большим шагом до 4 м

Разреженные конструкции целесообразнее строить из металла. А настил с обычным шагом или вовсе без интервалов предпочтительно создавать из крепкой древесины.

Обрешётка под профлист может быть сделана из металла, если её элементы решено выкладывать на расстоянии более 50 см друг от друга

Размеры обрешётки под профлист

Думая, какую обрешётку монтировать под профнастил, определяют подходящие шаг и сечение элементов конструкции.

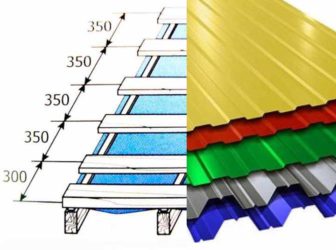

Интервал настила

На выбор промежутка от одного до другого элемента обрешётки под профилированный лист влияют марка и толщина материала, а также степень наклона кровельного ската.

У каждой марки профнастила разная несущая способность. Например, листы с пометкой Н-75, обозначающей, что материал предназначен специально для кровли, считаются жёсткими из-за значительной высоты волны (75 мм) и большой толщины (до 0,9 мм), отчего без проблем могут быть уложены на далеко лежащих друг от друга металлических деталях.

Сечение деталей

Элементы обрешётки должны быть длиннее профилированного листа. А их ширина может быть равна максимум 15 см.

Оптимальной считается ширина 10 см. Доски большего размера сильнее подвержены деформации из-за изменений температуры и влажности.

Что касается толщины настила под профнастил, то обычно она составляет 32 мм. Когда ветровые и снеговые нагрузки на кровлю минимальные (см. карты ниже), для создания обрешётки берут более тонкий материал (20–25 мм). В регионах, где крыша испытывает большое давление, используют обрешётку толщиной порядка 5 см.

Под профилированный лист чаще всего выкладывают доски толщиной 2,5 см и шириной 10 см

Помимо досок, для обустройства обрешётки под профилированный лист подходят деревянные брусья сечением 50х50 мм, 60×60 мм и 75×75 мм.

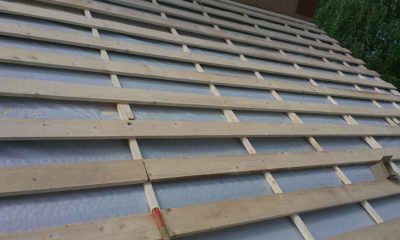

Устройство обрешётки

Кровельный пирог, включающий в себя обрешётку под профнастил, должен состоять из следующих обязательных слоёв:

• внутренняя отделка (например, из досок и гипсокартона);
• пароизоляционное полотно;
• каркас из стропил;
• утеплитель;
• рубероид или водонепроницаемая плёнка;
• вертикально прибитые брусья толщиной 40 или 50 мм (контробрешётка);
• обрешётка;
• финишное покрытие.

Обрешётка закрепляется на кровле непосредственно перед монтажом финишного материала

Элементы контробрешётки обеспечат кровельный пирог необходимым каналом для проветривания всех слоёв.

Монтаж основания под профнастил

Обрешётка, на которой будет зафиксирован профнастил, укладывается по строгим правилам.

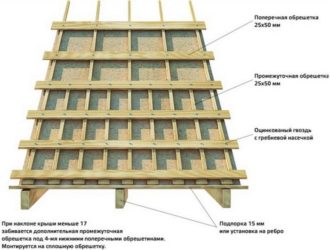

Схема

В горизонтальном направлении к деревянным рейкам, фиксирующим гидроизоляционный материал на стропилах, прикрепляют обрешётку. Её первым элементом должна быть карнизная доска, которая толще остальных деревянных деталей.

Толщина карнизной доски выбирается с учётом высоты волны профилированного материала и длины крепёжных элементов, вбиваемых или вкручиваемых с лицевой стороны финишного покрытия кровли.

Если по всей площади крыши на контробрешётку прибивают доски стандартного размера (23х100 мм), то на карнизе монтируют две более толстые доски (50х100 мм)

Несмотря на степень разрежённости конструкции, в коньковой и карнизной областях кровли желательно монтировать по добавочной доске. Такими же упрочнёнными следует сделать места, где сквозь крышу проводятся дымоход и трубы вентиляции.

Все доски обрешётки располагают через одинаковые интервалы. Только карнизные и коньковые доски монтируют ближе друг к другу.

В области конька на каждом скате предпочтительнее устанавливать по две доски обрешётки, делая этот уязвимый участок более прочным

В торцевых зонах кровельного ската монтируют ветровые доски. Их прибивают так, что они немного поднимались над уровнем других деталей обрешётки. Высота ветровых досок должна соответствовать высоте волны профилированного листа.

Крепление конструкции

Элементы обрешётки фиксируют на кровле снизу вверх. Работу выполняют в 4 этапа:

1. Доски или брусья обрабатывают антисептиком и сушат в течение суток.
2. На край ската натягивают верёвку, горизонтальность которой проверяют строительным уровнем.
3. Для упрощения монтажа создают деревянную заготовку, длина которой равна протяжённости интервала обрешётки.
4. Ориентируясь на верёвку и пользуясь шаблоном, на каркасе кровли горизонтально фиксируют элементы обрешётки. Доски соединяют со стропилом двумя крепежами. При этом первый фиксатор должен находиться ближе к одному краю доски, а второй — ближе к другому. А брусья крепят одним гвоздём, забиваемым в самую середину материала.

   В доску необходимо вбивать два гвоздя, а в брус — один, поскольку он значительно уже

Закрепляя обрешётку, надо руководствоваться следующими правилами:

• оптимальной длиной крепежей будет та, что в 3 раза больше толщины обрешётки;
• детали конструкции стыкуют исключительно в местах пересечения со стропилами;Крепежи используют везде, где обрешётка прилегает к стропилам
• на одной стропильной ноге нельзя соединять элементы соседних рядов деревянного настила;
• доски или брусья обрешётки лучше фиксировать гвоздями или скобами, а металлические детали — только саморезами.

Контробрешётка под профлист

В качестве брусьев контробрешётки в кровельном пироге под профилированный лист используют пиломатериал, который немного у́же стропильных ног и имеет толщину от 5 до 7 см. Предпочтительная длина элементов дополнительного деревянного настила — 1–1,2 м.

Желательно подобрать такую длину, чтобы в отдельные ряды выстраивалось по 3 бруска, расставленных через вентиляционный интервал в 1–2 см.

Брусья контробрешётки желательно закреплять через небольшие промежутки, чтобы слои кровли могли проветриваться

Детали контробрешётки монтируют поверх гидроизоляционной плёнки, зафиксированной на скобы, позволяя ей провисать на 2 см. Чрезмерное натяжение водонепроницаемого материала приведёт к появлению разрывов.

Верхние края элементов контробрешётки, закрепляемых у конька кровли, можно запилить под углом, чтобы они смогли соединиться с деталями на другой стороне ската, тем самым образовав коньковый узел крыши вместо стропильных балок.

Обрешётка поможет профилированным листам прочно закрепиться на крыше дома, если будет установлена с учётом правил выбора шага между досками, сечения и толщины материала. В эту конструкцию следует включать не только рядовые элементы, монтируемые на специальной контробрешётке, но и карнизные, коньковые и ветровые доски.

Источник: https://kakpostroit.su/obreshetka-kryishi-pod-profnastil/

Расстояние между обрешеткой под профнастил — Лучшие фасады частных домов

Применение профнастила позволяет обустроить качественную, функциональную кровлю. Для обеспечения надежности и долговечности покрытия важно, чтобы обрешетка под профнастил была грамотно рассчитана и правильно смонтирована.

Особенности профилированного листа

Профнастил – достаточно легкий и прочный кровельный материал, выполненный из стального листа. Жесткость профлиста зависит от толщины металла, а так же от глубины и конфигурации профиля, ширины гофры. Шаг обрешетки, на которую крепится данный материал, напрямую зависит от характеристик конкретной марки профнастила, угла наклона кровли, предполагаемых эксплуатационных нагрузок.

Чем больше высота профиля – тем выше предельная нагрузка, которую способен выдержать профлист.

https://www.youtube.com/watch?v=VO_XRw_Fb1k

Устройство обрешетки под профнастил требует использования деревянных брусьев или досок, уложенных вплотную либо вразрядку перпендикулярно стропилам. Данная конструкция обеспечивает необходимую прочность кровли, ее сопротивляемость и равномерное распределение внешних нагрузок.

Она монтируется при возведении стропильных систем из дерева или металла, а также на крышах с небольшим уклоном, выполненных из железобетонных плит. Монтаж деревянной обрешетки под профнастил выполняется при помощи скоб, гвоздей, саморезов, дюбель-гвоздей, в зависимости от материала стропильного каркаса или основания крыши.

Принципы расчета обрешетки под профнастил

Как и большинство кровельных покрытий, профилированный лист крепится к обрешетке. Шаг обрешетки под профнастил оговорен в строительных нормах. В СНиПе указаны требования к данному параметру, исходя из угла наклона ската крыши:

• при минимальном уклоне кровли для монтажа профнастила необходима сплошная обрешетка, либо обрешетка с шагом, не превышающим 400 мм (выбор зависит от толщины металла и марки используемого материала);
• при среднем уклоне деревянное основание может монтироваться с шагом 300 – 650 мм;
• если кровля имеет большой угол уклона, шаг может составлять до 1000 мм;
• отдельные марки профнастила, обладающие высокой жесткостью, могут монтироваться с шагом обрешетки до 300 или 400 мм, если угол наклона ската составляет более 8 градусов.

При проектировании кровельной системы следует заранее определиться с материалом финишного покрытия. Производители профнастила в сопроводительной документации указывают требования к укладке конкретного материала. Рекомендуется выполнять расчет обрешетки под профнастил, в соответствии с параметрами, указанными производителем (они не выходят за пределы требований СНиП).

В частном строительстве нередко выбирают профнастил с профилем высотой 35 мм из стального листа толщиной 0,6-0,7 мм. Такой материал может монтироваться на обрешетину с шагом до 1,5 метров, при этом кровля рассчитана на нагрузку до 600 кг на квадратный метр. По такой крыше можно безбоязненно перемещаться при очистке или ремонте, но следует отметить, что данная конструкции повышенной прочности несколько дороже, чем кровля из профнастила меньшей жесткости.

Если предполагается использовать профнастил с высотой профиля 21 мм и менее, шаг обрешетки под профнастил должен быть минимальным, либо монтируется сплошная обрешетина. Данный кровельный материал не рассчитан на высокие нагрузки, для него требуется прочная основа, чтобы избежать деформации листов.

Профилированный лист с высотой профиля от 44 мм в частном строительстве практически не используется, так как этот материал предназначен для обустройства кровли промышленных сооружений.

Подготовка материала для обрешетки

Чтобы рассчитать количество требуемого пиломатериала, необходимо знать длину и ширину ската, а также выполнить расчет шага. Кроме того, следует учесть, что у конька и карниза следует монтировать по две доски, чтобы обеспечить необходимую прочность кровельного настила. Усиления требуют и места примыкания к печным трубам, слуховым окнам, вентиляционным коробам и т.д. К результату вычислений следует добавить еще 10% , так как в процессе монтажа пиломатериал придется подрезать до необходимых размеров и часть уйдет в отходы.

Сечение бруска должно составлять не менее 50×50 мм. Также обрешетка может выполняться из обрезной или необрезной доски толщиной 50 мм. Требуется использовать хорошо просушенный пиломатериал. Рекомендуется использовать брусья и доски из ели, сосны, бука, ольхи. Материал может быть не фугованным, но следует обратить внимание на прямолинейность его поверхностей.

Доски и брус не должны быть покороблены, при необходимости поверхность элементов следует подправить.

Обрешетка под профнастил эксплуатируется в условиях повышенной влажности, поэтому велик риск повреждения деревянных элементов грибком и микроорганизмами. Чтобы предупредить гниение древесины, пиломатериал требуется обработать антисептиками. Также необходима противопожарная обработка элементов кровли. Сегодня выпускаются специальные составы для огнебиозащиты, которые позволяют проводить оба вида обработки за один раз.

Допускается обрабатывать уже готовую обрешетку, но конструкция кровли будет значительно эффективнее защищена, если она монтируется из элементов, заранее качественно пропитанных огнебиозащитным составом.

Монтаж обрешетки

Как сделать обрешетку под профнастил? В первую очередь следует обратить внимание на структуру кровельного пирога скатной кровли, в случае, если в качестве финишного покрытия используется профнастил. Поверх стропил требуется уложить гидроизоляцию из рубероида либо специальной водонепроницаемой мембраны. Кровля из профлиста требует качественной вентиляции, поэтому вдоль стропил, поверх гидроизоляции, необходимо набить бруски сечением 50×50 мм – контробрешетка дает возможность создать требуемый вентиляционный зазор.

Обрешетка крепится к контробрешетке. Для этого доски или бруски набиваются параллельно карнизу строго горизонтально. Чтобы упростить монтаж, рекомендуется натягивать веревку, закрепив по краям ската и поверив ее горизонтальность, лучше использовать деревянный шаблон. К деревянным брускам контробрешетки обрешетка крепится скобами или гвоздями, если используются металлические элементы, следует применить саморезы. К бетонному основанию крыши она крепится с использованием дюбелей.

В нижней части ската, параллельно карнизу, крепится основная доска обрешетки, ее толщина должна быть больше, чем у остальных элементов. Толщина доски выбирается исходя из высоты профиля профлиста, а также длины используемого крепежа, с помощью которого закрепляется внешняя сторона листа кровельного покрытия. По торцам ската крыши необходимо установить ветровые доски. Их поверхность должна находиться выше, чем остальные элементы обрешетки, на высоту профиля профнастила.

Монтаж обрешетки под профнастил далее выполняется по направлению снизу вверх. Каждый брусок крепится к каждому стропилу на один гвоздь. Для крепления доски к каждому стропилу следует использовать два гвоздя по верхнему и нижнему краю, чтобы избежать выворачивания доски с повреждением кровельного покрытия при высоких нагрузках. Стыковать элементы обрешетки по длине следует на стропиле, закрепляя каждый из концов гвоздями или скобами. На одной стропильной ноге не следует стыковать обрешетку соседних ярусов.

Обрешетка под профнастил: шаг, устройство, как сделать, расчет, видео
Устройство и шаг обрешетки под профнастил. Как влияет марка профнастила на выбор шага и сечение обрешетки. по технологии монтажа

Источник: vseokrovle.com

С помощью профлиста можно соорудить красивую и достаточно надежную крышу. В данной статье мы расскажем о том, как сделать обрешетку под профнастил на крышу и рассчитать количество материала для нее.

Характеристика профлиста

Изготавливают профнастил из прочной листовой стали, так что на выходе получается достаточно надежный кровельный материал. Чем толще сталь, тем крепче и долговечнее получается профнастил. Кроме того, на его характеристики влияет еще форма профиля и высота волны.

Выбирать шаг обрешетки под профлист следует, исходя из индивидуальных характеристик материала определенной марки, уклона скатов крыши, а также возможных нагрузок на кровлю.

По мере увеличения высоты гофры возрастает также и максимально допустимая нагрузка на материал.

Монтаж обрешетки под профнастил выполняется из струганой доски или брусьев, которые крепятся перпендикулярно направлению стропил. Обрешетка может быть, как решетчатой, так и сплошной – все зависит от типа кровельного материала. Данный этап позволяет равномерно распределить нагрузку на крышу, а также увеличить срок ее эксплуатации.

Источник: https://luchiefasady.ru/rasstoyanie-mezhdu-obreshetkoy-pod-profnastil.html

Как делается обрешетка под профнастил на крышу

В статье собрана информация о правильном выборе и монтаже обрешетки под профнастил. Это достаточно серьезная тема, ведь крепкая крыша – это залог комфортной жизни в доме, а профлисты в качестве кровельного материала обладают рядом особенностей, которые надо обязательно учитывать. Прочитав статью, Вы узнаете, на каком материале для обрешетки остановить свой выбор, какие есть нюансы при расчете и монтаже основания под профнастил.

Крыша из профнастила

Почему выбирают профнастил

Материал пользуется большим спросом потому, благодаря своим отменным свойствам. Он достаточно прочен, но в тоже время имеет небольшой вес. Согласно СНиПам и ГОСТу гребень волны у профнастила, которым накрывают крышу, не должен быть менее 3,5 см. Данный материал имеет два слоя защитного покрытия. Благодаря этому оно не подвержено влиянию внешней среды. А современное полимерное покрытие не выгорает на солнце и сохраняет свой привлекательный вид еще долгое время.

Немаловажным фактором при выборе профнастила является его финансовая выгода. Стоимость этого материала ниже, чем многие другие покрытия, а срок эксплуатации значительно выше. Огромным плюсом следует считать легкость монтажа профлиста на кровлю. На то, какое основание кровли выбрать, влияет сам материал перекрытия, особенности погоды в регионе, угол наклона крыши, материал самой обрешетки.

Виды и назначение

Профнастил выпускают с разнообразными вариациями профиля. Листы могут отличатся не только формой и высотой волны, но и расстоянием между ними, толщиной и шириной самого листа, материалом изготовления, свойствами полимерного покрытия. Весь профнастил делят на три подвида:

1. Несущий (Н).

2. Стеновой (С).

3. Универсальный (НС).

Виды профнастила и полезная ширина листов

Профлист имеет разнообразное предназначение:

• как кровельный материал;
• как материал для межэтажных перекрытий;
• для декоративной отделки стен и для перегородок помещений;
• в качестве ограждений.

Чтобы правильно подобрать материал для кровли следует разобраться в маркировки профлиста. Основные характеристики самых популярных видов профлиста изображены в таблице ниже.

Предназначение различных видов профнастила

Угол наклона кровли

Погодные условия района имеют ключевое значение при выборе типа самой крыши и укрывного материала. Чем круче скат, тем лучше с него стекает вода и снег. Но в регионах с сильными и частыми ветрами уклон кровли делают с минимальным наклоном. Профнастил имеет отличную парусность и при порывах ветра его так же отлично срывает вместе с основанием. А в регионах с повышенными осадками, следует остановить свой выбор на больших уклонах кровли. Благодаря этому уменьшается нагрузка на крышу, ведь снег с них скатывается сам. Сам по себе профнастил достаточно тонкий материал, он легко прогибается даже под небольшим шаром снега.

Стоит отметить, что чем больше угол уклона кровли, тем больше идет материала на обрешетку. При расчете следует учитывать тот фактор, что чем чаще сделана обрешетка крыши под профнастил, тем больше ее вес.

Шаг обрешетки

Бытует мнение, что обрешетку не нужно рассчитывать, а можно обойтись подбором ее шага «на глаз». При таком подходе возможны следующие последствия:

• если шаг обрешетки под профлист на крыше слишком широкий, после первых же серьезных осадков профнастил прогнется;
• завышенные финансовые расходы на материал при частой обрешетке;
• возможные нестыковки при монтаже листов, когда их край попадает между досками;
• отсутствие возможности адекватно обслуживать кровлю, в тех случаях, когда слишком редкая обрешетка.

Поэтому важно выбрать золотую середину и провести нужные расчеты материалов.

Обрешетка крыши под профнастил На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги проектирования и ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Для расчетов шага обрешетки под профнастил стоит воспользоваться онлайн-калькулятором от самих производителей профлиста. Не помешает консультация с бригадой мастеров, которые уже строили дома в вашем регионе. Мнению опытных специалистов стоит доверять. Стоит изучить проекты домов, которые строили непосредственно рядом с вами. Легче отталкиваться от уже готовых проектов, которые эксплуатируется несколько лет. Можно будет избежать ошибок в дальнейшем монтаже.

Во время монтажа крыши жилого дома стоит тщательно провести расчеты материалов для обрешетки под профнастил. Для разных видов крыши используют свой тип обрешетки:

• плиты ОСБ либо фанера используют для кровли с небольшим углом уклона;
• дощатая обрешетка с минимальным зазором используют для негофрированного профлиста;
• разреженная обрешетка для крыш большой площади противопоказана, потому что может прогибаться от веса.

Для расчета шага обрешетки можно воспользоваться онлайн-калькулятором от производителей профлиста

Под профнастил укладывают разреженную обрешетку, но только после тщательных расчетов. Для такого типа обрешетки используют жесткие кровли, которые хорошо справляются с ветровой и снеговой нагрузкой. Перед укладкой материал обрабатывают антисептиками. В качестве материала выбирают деревянные брусья и жерди без деформаций, сучьев и с минимальной влажностью. Шаг обрешетки под профнастил 35-40см, при условии, что сечение бруса 50 на 50 мм. При соблюдении этих условий под профнастил достаточно одного слоя обрешетки.

На выбор шага обрешетки влияет и высота волны самого профнастила. Дело в том, что от этого меняется несущая способность кровли.

Материал для обрешетки

Что лучше выбрать для обрешетки: дерево или металл? Стоит отметить, что металлическое основание используют для высотных зданий промышленного назначения, где очень важно иметь высокую прочность и относительно небольшой вес. В частном строительстве деревянная обрешетка пользуется спросом и является классикой в строительстве. При проведении расчетов деревянной обрешетки следует учесть дополнительные материалы для обхода дымоходов и других обходных мест. Стоит учесть, что по краям кровли укладывают по две доски для дополнительной прочности.

Металлическую обрешетку используют для высотных зданий На нашем сайте Вы можете ознакомиться с самыми популярными в Подмосковье участками для строительства загородного дома. В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

Если говорить о выборе древесины, то для обрешетки лучше всего выбрать качественную древесину. Для этого подойдет ольха, буке, ель либо сосна. Чаще всего для обрешетки крыши под профнастил выбирают размер досок 22 на 100 и 25 на 100 мм. Но для более прочной конструкции стоит остановиться на досках с сечением 32 на 100 мм. Стоит отметить, что деревянные брусья чаще всего используют для основания под профнастил с высокой волной.

Правила монтажа обрешетки под профнастил

Крепление обрешетки под профлист на крышу имеет ряд особенностей и требует небольшой сноровки. Лучше всего такую работу доверить специалистам. Главное правило и условие длительной службы кровли с деревянной обрешетки – это тщательная обработка всех деревянных конструкций антисептиками. Это нужно сделать для того, чтобы в будущем деревянная конструкция не поддавалась влиянию влаги и грибков. Под крышей всегда присутствует влажный воздух. Если будет нарушена технология монтажа, то основание кровли разрушится очень быстро.

Стоит отметить, что доступ к обрешетке во время эксплуатации и обслуживании крыши, будет минимальным.

Очень важно на этапе монтажа провести мероприятия по защите древесины от воздействия влаги

Чаще всего в современном приусадебном строительстве выбор останавливают на двухскатной крыше. Такой вид кровли обладает большими преимуществами. Благодаря жесткой стропильной системе и правильному уклону такая крыша хорошо выдерживает перемены погоды. Определиться с размерами стропил и обрешетки двухскатной крыши под профнастил помогут специалисты. Не стоит делать расчеты самостоятельно, так как такая кровля имеет свои нюансы.

При монтаже стоит обратить внимание на монтаж коньков, карнизов и участков примыкания. Рассмотрим их детально:

• в районе конька крыши и в местах соединения стропил нужно сплошное основание;
• вокруг вентиляционных каналов требуется дополнительные брусья для монтажа защитного герметичного фартука;
• у карнизов монтируются ветровые доски, а на них уже непосредственно обрешетка. Это необходимо для усиления защитной функции при непогоде;
• для крепления обрешетки применяют гвозди, которые должны быть в три раза больше толщины самих досок. Благодаря этому крыша сможет выдержать мощные порывы ветра.

Виды обрешетки для крыши под профнастил

Профлист крепят на обрешетку с помощью саморезов. Важно применять резиновую прокладку для уплотнителя. Профлист крепится по нижнему ребру профиля. Это необходимо для плотности соединений и избегания протекания в местах стыков. Для качественного монтажа на 1 кв. м. листа применят 7 саморезов.

В видео можно увидеть монтаж обрешетки под профнастил:

Это может быть интересно! В статье по следующей ссылке читайте про проект дома с волнистой крышей.

Заключение

Монтаж профнастила на обрешетку не составит большого труда, но требует навыков. Поэтому, чтобы работа была сделана за один раз и качественно, рекомендуется доверять ее только профессионалам.

Прочитать позже

Отправим материал на почту

Автор статьи

Кровельщик, специализация — мягкая кровля, опыт более 10 лет

Николай Терентьев

Источник: https://m-strana.ru/articles/obreshetka-pod-profnastil/

Как правильно сделать обрешетку под профнастил

Долговечность стального листа холодного проката, дополнительная прочность волнистой или ребристой поверхности, низкий удельный вес — неполный перечень достоинств этого материала .

Качественная сертифицированная продукция всегда идёт в продажу с инструкцией по монтажу кровли из профнастила, что упрощает сам процесс устройства крыши даже для непрофессионалов. Выбрав профнастил марки НС35 или НС44, и, заручившись поддержкой 2-4 человек, можно уверенно приступать к монтажу двускатной крыши частного дома. С односкатной (для гаража, сарая, бани, кладовой, навеса) — всё обстоит ещё проще.

Что нужно знать выбирая материал

1. Выбирать кровельный лист лучше по длине ската (от конька до карниза).
2. Стоит помнить, что профилированный (рулонный) лист может иметь длину до 12 метров.
3. Высота гофры обеспечивает прочность и представлена в маркировке (НС35 — имеет высоту волны 35мм, а НС44 — 44мм).
4. Чем меньше угол наклона ската, тем большую нагрузку будет испытывать кровля, тем толще и прочнее должен быть лист.
5. Для крепления листов понадобятся саморезы (4,8х35) с шайбой из неопреновой резины (для крепления конька — от 80мм) и заклёпки под цвет покрытия.
6. В комплекте с профнастилом идут дополнительные конструкционные элементы: торцевая планка, конёк, ендова, ветровая планка, карнизная планка, парапет.
7. Для устройства кровельного «пирога» понадобится утеплитель и гидроизолятор мембранного типа или рубероид; для мелкой заделки — мастика.

Почему отдаём предпочтение профилированному листу

• Экономичность при высоком качестве покрытия;
• простота и скорость выполнения монтажа и демонтажа, ремонтных работ;
• удобен в транспортировке и складировании;
• пригоден для создания любого угла уклона;
• поддаётся механической обработке (резке, сверлению), кроме абразивной;
• не требует чистового покрытия.

Элементы крыши из профнастила. Об этом вы прочитаете в следующей нашей статье.

https://www.youtube.com/watch?v=EasyYktXJYg

А в этой статье рассказывается о том, сколько будет стоить покрыть крышу профнастилом.

Как рассчитать расход материала

Правильный расчёт количества листов профилированного настила основывается на сведениях о:

• марке профнастила;
• площади кровли с припуском в 4-5см;
• полном весе снежного покрова для данной местности с коэффициентом 0,7;
• направлении постоянных ветров;
• величине угла наклона ската;
• способе укладки листов (с горизонтальным или вертикальным нахлёстом);
• величина вертикального и горизонтального нахлёста;
• величине карнизного и фронтонного свеса.

Технические характеристики сопроводительных документов, обычно, дают информацию о полной и полезной площади листа, что немаловажно для правильного расчёта. Расход крепежа — 6-8 единиц на 1кв.метр.

Обрешётка крыши под профнастил

Обрешётка — основа крепления профилированного листа. Ещё до её выполнения, на стропильную основу можно натянуть с провисанием (20мм) пароизоляционную плёнку, начиная от карниза — внахлёст (10-15см), закрепить её гвоздями на стропилах и скотчем между собой. Это убережёт от возникновения конденсата при контрасте температур. Второй слой герметика, для полной надёжности, можно уложить уже на контробрешётку по стропилам, что создаст вентилирующий зазор.

Обрешётка из дерева, обработанного антисептиком, как и сами стропила, укладывается в продольном направлении. Основная нижняя доска, вдоль карниза, берётся большей толщины. Материал и шаг обрешётки будет зависеть от вида крыши, величины профиля листов, угла её наклона и расчётных нагрузок:

• для односкатной крыши с углом наклона меньше 15 градусов применяют деревянные бруски 5х5 с шагом в 25см; если угол больше — сплошная обрешётка из доски или толстой фанеры;
• для двускатной крыши — брус конробрешётки и обрешётки от 40 до 50мм в сечении с шагом от 50см; для более крутого ската шаг может быть увеличен до 100см.

Вокруг печных труб, мансардных окон и оконных люков делается дополнительная обрешётка на высоту профиля настила.

Монтаж крыши

1. Монтаж крыши проводят в сухую безветренную погоду.
2. Профилированные листы поднимают на уровень монтажа с помощью веревок, втаскивая их по направлению профиля по скату крыши. Подъём регулируется людьми с земли и конька крыши.
3. Монтаж крыши из профнастила начинают с нижнего ряда и от фронтона, если величина листа предполагает вертикальный нахлёст. При этом, формируется свес: карнизный (20-30см) и фронтонный (5-7см).

   Если длины листа не хватает на всю крышу, можно составлять скат из нескольких листов:

   • по вертикали, когда к нижнему крепится сверху следующий, и так далее; потом последовательность повторяется во 2-м вертикальном ряду;
   • по горизонтали, когда сначала укладывается вдоль карниза весь горизонтальный ряд, потом 2-ой. и т.д.
4. Горизонтальный нахлёст для кровельного профнастила определяется в одну волну, лист крепится 6-7 саморезами снизу и по бокам, исключительно, во впадины.
5. Вертикальный нахлёст составляет 15-20см, что зависит от уклона крыши. Чем уклон меньше, тем величина наложения листов больше. Кроме того, просвет между ними заделывается герметиком.
6. Для защиты от порывов ветра используют торцевые планки, которые укладывают, начиная от карниза и выводя к коньку крыши, после полного покрытия скатов, при этом наращивая на 5-10см. Они крепятся как к торцу фронтона, так и к самой кровле с шагом до 1 метра, и должны накрыть хотя бы одну волну покрытия.
7. Планки конька устанавливают внахлёст до 20см. с дополнительным уплотнителем и шагом до 30см. Между коньком и уплотнителем правильно будет оставить небольшой зазор, в целях вентиляции.
8. Особого внимания требует заделка узлов примыкания кровельного материала и стены. Здесь используются угловые планки с тупым углом. Угловую планку, уложенную внахлёст (10-15см) с шагом 20-30см,не только крепят саморезами к двум поверхностям — стены и кровли, но заделывают силиконовым герметиком.

   При поперечном примыкании угловая планка должна соответствовать в поперечнике прямому углу.

Конструкция крыши из профнастила.

Профнастил для крыши: какой выбрать. Ответ на данный вопрос здесь.

А тут статья про расчет профнастила на крышу.

В этом подразделе http://ru-house.net/stroitelstvo/krysha/metall/ собрана информация о маталлических видах кровли.

Правила, которые обеспечат безопасность работ

1. Транспортировку и разгрузку профнастила производить только в рабочих рукавицах.
2. Складирование и подъём должны быть застрахованы от получения изгибов и вмятин материала.
3. Царапины и сколы ещё до монтажа обработать эмалевой краской для полимерных покрытий.
4. Для механической обработки листов использовать специальные ножницы, сабельные пилы, диски из твёрдых сплавов. Использование «болгарки» ведёт к повреждению защитного полимерного слоя.
5. Ходить по настилу из профилированного листа можно только в мягкой обуви, не наступая на рёбра жёсткости.
6. Спустя несколько месяцев надо провести ревизию прочности соединения и, при необходимости, подкрутить некоторые саморезы.

Обрешетка под профнастил: выбор и установка

Стальные гнутые профили — профнастил — изготовленный из тонкого металла стеновой и кровельный материал. Его качества:

• Прочность
• Универсальность
• Долговечность
• Легкость
• Огнеупорность

На лицевой стороне — защитное покрытие из полимера, на другой — защитный лак. Применяют профнастил для устройства кровли, стен, заборов, сэндвич-панелей.

Шаг и размер обрешетки под профнастил

Несмотря на прочность профнастила, свои лучшие качества он показывает, надежно закрепленный на правильно сделанном каркасе или обрешетке. Чем выше профиль листа, тем большие нагрузки он будет в дальнейшем выдерживать.

Каркас-обрешетка — основа любой крыши, для долговечности кровли из профнастила очень важен ее шаг. Если правильно рассчитать расстояние между брусьями, нагрузка на лист распределится равномерно, он не деформируется во время снегопадов и прочих механических воздействий.

Шаг обрешетки зависит от вида профнастила.

Для тонкого профлиста марки С устраивают сплошную обрешетку, где минимальный зазор составляет 10 см. Простым решением является применение листового материала — древесных плит, фанеры. Для прочных листов марки СН и Н можно сделать шаг между брусьями 50-70 см, получится обрешетка разреженная.

Самая прочная, но и самая дорогая кровля получится с использованием листов толщиной 0,6-0,7 мм, чей профиль 3,5 см. Шаг разреженной обрешетки может достигать 1,5 метра. Нагрузка, которую выдержит такое покрытие — до 600 кг на квадратный метр.

В целом работа ручным инструментом для разрезания профилированных листов очень трудоемка, отнимает много сил и времени. Это позволяет сделать вывод, что разрезание профнастила с использованием ручного инструмента неэффективно и невыгодно.

Выбор основания для профлиста разных марок:

• Для гофрированного листа марки С20 обрешетка должна быть сплошной
• С35 — шаг не более 30 сантиметров
• С10 — сплошная обрешетка
• С21 — стандартная, с шагом 30 см
• С44 — подходит разреженная основа

Шаг обрешетки в зависимости от вида профнастила

Монтаж обрешетки под профнастил

Если здание будет отапливаться, то поверх стропил укладывают гидроизоляционную мембрану. Пленка раскладывается снизу вверх горизонтальными рядами. Нахлест позволит влаге свободно стекать по ней. На стропилах мембрана фиксируется степлером.

Обрешетка крыши под профнастил монтируется параллельно с фиксацией мембраны.

Чтобы увеличить площадь вентилируемого пространства, нельзя допускать натяжения мембраны, он должна слегка провисать.

Доски обрешетки обрабатывают антисептиками и антипиренами. Эта операция выполняется до начала монтажа, чтобы древесина пропиталась равномерно.

На всю длину стропил саморезами закрепляется опорный брус сечением 5х4 см. Можно использовать целый брус, фиксируя его через каждые 40 см или брать более короткие заготовки. Поперечную обрешетку делают из обрезной доски 2,5х15 см. С помощью натянутой лески контролируют, насколько ровно располагаются доски.

Если доски обрешетки приходится сращивать по длине, их стык должен приходиться на стропила, в соседних рядах стыки не должны быть на одном уровне.

Первая и последняя доски ската фиксируются непосредственно на краю стропил. Для тех досок, что будут между ними, выбирается шаг, удобный для фиксации профнастила выбранной марки. Для уверенности, можно пользоваться шаблоном нужной ширины.

Места, где будет люк для вентиляции, дымоход, укрепляют дополнительными досками, к которым прикрепляются уплотняющие фартуки.

Завершив работу с одной стороны кровли, переходят на второй скат. Закрепив обрешетку и мембрану там, последней фиксируют коньковую доску, прикрывающую такой же элемент другого ската. Чтобы правильно выполнить эту операцию, доску другого ската пристругивают рубанком.

Ветровая планка для профнастила на обрешетку должна быть толще остальных элементов обрешетки. Особенность ее крепления в том, что располагаться она должна в торце обрешетки, выступая на высоту кровельного листа.

Схема обрешетки под профнастил

Крепление профнастила на обрешетку

Удобно, когда длина кровельного листа соответствует длине ската крыши.

Заказывая профнастил, надо учитывать длину одного стропила, добавляя 5-7 сантиметров.

Доставленные листы не стаскивают, а снимают с пачки. Поднимать их на кровлю удобно с помощью направляющих брусьев. Монтаж профнастила своими руками начинается с ровной укладки первого листа, который определяет геометрию всей кровли. Выровнять его вдоль фронтона помогут маяки — временные рейки, выступающие вверх за карниз.

Закреплять лист на обрешетке лучше всего саморезами с резиновыми шайбами, места для них можно наметить заранее. Саморез должен мягко прижимать металлический покров, но не деформировать его. Установленный на место металлический лист, соединяется с соседним с помощью заклепок в цвет декоративного покрытия листа.

Внимание: на одном квадратном метре кровли должно быть 6-8 штук саморезов.

Если лист нужно подрезать, срез располагается у конька. В сторону карниза поворачивают срез, выполненный на заводе.

Ветровую планку и конек устанавливают сразу, чтобы позднее не пришлось перемещаться по профлисту, рискуя поскользнуться и помять металл. Для фиксации элементов конька используют длинные буры с резиновым уплотнителем. Пройдя через внешнюю волну профнастила, бур закрепляется в деревянном брусе.

Несмотря на прочность, профнастил, изготовленный из тонкого стального проката, нуждается в идеально ровном основании, обеспечивающем равномерное распределение нагрузки. Чем больше шаг обрешетки, тем толще должны быть брус или доска.

Галерея видов профнастила используемых на обрешетку

Представлены фото-схемы популярных марок профнастила, которые крепятся поверх обрешетки, с характеристиками.

custom_gallery
изображения не найдены

о обрешетке под профнастил

-инструкции по монтажу обрешетки с наглядным примером облегчит вам ее строительство. Последнее видео рассказывает о том, как правильно крепить профнастил на обрешетку.

Источник: http://krovlya-mp.ru/kak-pravilno-sdelat-obreshetku-pod-profnastil.html
