Как делать двускатные крыши?

Как сделать двухскатную крышу своими руками: пошаговый монтаж и выбор кровельного материала

Двускатная крыша — это один из наиболее простых вариантов крыш, применяемых при постройке небольших домов. Она имеет два наклонных ската к наружным стенам.

При этом опирающиеся друг к дружке пары стропил объединяются обрешеткой. В торцах образуются треугольные стенки, или по-другому щипцы.

Окошки, называемые слуховыми, в них или на скатах крыши обеспечивают поступление света и вентиляцию чердака.

С первого взгляда кажется, что в устройстве двускатной крыши и в монтировке ее стропильного каркаса нет ничего сложного, но для того, чтобы надежно защитить строение от любых агрессивных внешних факторов, придется подойти к работе очень внимательно и ответственно, потому что просчеты в монтировке каркаса потом вряд ли уже можно будет изменить.

В данной статье Вы узнаете, как сделать двухскатную крышу, а так же устройство двухскатной крыши.

В чем отличие мансардной и нежилой двускатной крыши

Мансарда представляет собой жилое пространство, расположенное между крышей дома и потолком нижнего этажа.

Она позволяет оптимально использовать свободную площадь в качестве дополнительного жилого пространства, но в то же время требует эффективного утепления и тщательного подбора кровельного материала во избежание высокой теплопроводности летом и повышенного уровня шумов во время осадков. Примеры дизайна мансарды вы увидите здесь.

Чердак имеет то же местоположение, но в этом случае уже нежилое. Он не требует утепления и серьезных затрат при строительстве. Буферное пространство обеспечивает вентиляцию и служит помещением для хранения вещей.

Мансарда

Двухскатная конструкция: мансардная крыша и из каких частей она состоит

Двускатной мансардной крыше обеспечивает прочность и надежность система стропил, которая являет собой конструкцию, включающую в себя мауэрлат, сами стропильные ноги, обрешетку, лежни, затяжки, стойки и другие элементы.

Опора крыши — мауэрлат — представляет собой брус или бревно, на которое крепятся стропила и каркас крыши. Он играет значительную роль во всей конструкции, рассредотачивая нагрузку по плоскости стен и не позволяя скатам разъехаться под воздействием внешних факторов.

Монтаж мауэрлата возможно осуществить тремя способами: с помощью стальной проволоки, анкеров или шпилек. Как сделать мансарду с двухскатной крышей:

• Скрученная стальная проволока за 4-5 рядов до окончания кирпичной кладки серединой укладывается в нее с шагом в 60-70 см. По застывании раствора и обретения кладкой достаточной прочности концы проволоки обвивают вокруг бруса и крепко скручивают поверх него.
• Крепление анкерными болтами считается одним из наиболее эффективных и надежных. Единственный минус заключается в высокой цене самих анкеров. Этот вид монтажа предполагает крепление бруса непосредственно к армпоясу, в котором во время его заливки укрепляются анкерные болты. Перед тем как насадить брус, на него наносят разметку отверстий и просверливают их. Анкера сверху закручивают шайбой или приваривают.
• Для того, чтобы максимально близко определить расположение анкерных болтов, возьмите ровную доску и, наложив на анкера, разметьте. После, приложив ее к нижнему краю бруса, проделайте в нем отверстия соответственно отметкам на доске.
• Монтаж с помощью строительных шпилек используют при строительстве маленьких домиков, не предполагающих сильную внешнюю нагрузку. Шпильки особой Г-образной формы монтируют в кладку. В этом варианте крепления возможно дополнительное укрепление конструкции бетонной подушкой, не превышающей 400 мм в длину и 220 мм в высоту.
• Для обеспечения точной разметки бруса, можно разместить его поверх шпилек и надавить или ударить каким-нибудь тяжелым предметом для образования вмятин с оборотной стороны под будущие отверстия. После насадки мауэрлата, шпильки закручиваются гайками. Важно не допустить загрязнения их резьбы, если применяется заливка бетоном.Крепление анкерными болтами

Стропильные ноги — это составные части крыши, которые одним концом упираются в стену дома, а другим под углом смыкаются с противолежащими стропильными ногами. Они составляют основу каркаса и опору будущей крыши.

Для эффективной защиты строения от любых погодных условий очень важно качество материала из которого они изготовлены.

Лежень представляет собой брус, располагаемый в горизонтальном положении на опорные стены внутри строения. Все давление стоек системы стропил ложится на него, которое он, в свою очередь, пересылает опорной стене.

При монтаже лежня применяют брус сечением от 100х100 до 150х150 мм.

Перед креплением лежня важно установить положение срединной линии, на которой будет располагаться лежень.
Замеры необходимо производить относительно мауэрлата, потому что при его помощи корректировались ошибки периметра. От боковых и фронтонных мауэрлатов надо отмерить расстояние, определенное проектом.

Под брусом стоит осуществить двойную изоляцию от влаги.

Монтаж лежня производят креплением его к внутренним стенам с использованием скоб или проволочных скрутков, которые можно предварительно заложить при строительстве дома или крепить с помощью анкеров.

Если стены дома пенобетонные или построены из прочих легких материалов, прежде монтажа лежня стоит изготовить армпояс и выпустить анкерные крепления, с помощью которых и будет произведена его установка. В случае установки под лежень кирпичных столбиков, крепится он так же к внутренним опорным стенам.

Мауэрлат

План двускатной конструкции

Угол наклона

Выбор оптимального угла наклона крыши зависит от ряда факторов, например, местности, в которой вы живете, и особенностей природных осадков.

Так, к примеру, ветер оказывает сильное влияние на систему стропил и кровлю крыши, и небольшое повышение ее угла наклона в разы усугубит ветровую нагрузку. Но и небольшой угол так же небезопасен — в этом случае ветру легко будет сорвать крышу.

Снег, в свою очередь, оказывает интенсивную нагрузку на крышу, когда угол ее уклона составляет 30C, а при угле наклона в 45C, нагрузки и вовсе можно избежать, поскольку осадки скатываются с крыши.

Очевидно, для регионов с сильной ветровой активностью подойдет крыша с уклоном в 30C, а для регионов с сильными снегопадами оптимальный склон составит 45C.

Угол уклона также зависит от материала, из которого будет изготовлена кровля. По строительным нормам каждый кровельный материал предполагает свой минимальный угол уклона. Например, для шифера этот показатель равен 30C, а для черепицы 22C.

В принципе, оптимальный угол уклона крыши можно рассчитать отношением величины конька к половине ширины строения и умножить все на сто.

Правила монтажа затяжек

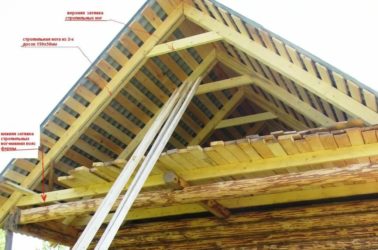

Затяжки — крепежные составные конструкции, соединяющие стропильные ноги снизу, образуя треугольник и не позволяя им разойтись. Их можно изготовить из скрепленных досок или квадратного бруса, который следует обрезать до приемлемой длины и соединить гвоздями и шпильками со стропилами.

Монтаж затяжек

Расстояние между затяжками должно быть равным расстоянию между стропильными ногами, которые они соединяют.
Для того, чтобы в затяжке не случилось прогиба под тяжестью своего веса, ее необходимо связать с коньком крыши, местом стыка двух скатов.

Правила монтажа стоек

Стойки изготавливаются из квадратного бруса и располагаются вертикально под коньком, передавая нагрузку от него опорной внутренней стене. Опираясь на лежни, они служат для крепления прогона, горизонтального бруса, обеспечивающего вспомогательную подпору для стропил.

Перед установкой стойки ее следует разметить для последующего крепления прогонов, ригелей и других элементов стропильной системы.

При монтаже стоек следует обязательно добиваться плотного прилегания граней сочленяемых элементов. Просветы в местах стыков не должны быть больше 1 мм. Наличие сквозных дыр не допустимо.

Стойки крепятся на сухие и прошедшие антисептическую обработку плоскости опорных конструкций. Если на стойку опираются балки, необходимо, чтобы нагрузка на стойки осуществлялась вдоль волокон древесины, а на балки шла поперек.

Монтаж стоек

Двухскатная крыша своими руками: пошаговый монтаж

И сейчас мы расскажем Вам, как сделать крышу двухскатную своими руками:

• Первый этап знаменуется монтажом на продольных стенах строения опоры крыши — мауэрлата. Он принимает на себя всю нагрузку стропильной конструкции и рассредотачивает по стенам и фундаменту. Мауэрлат для двускатной крыши подготавливают из бруса или бревна с сечением 50×150 — 150×150 мм, предварительно подвергнутого обработке инсектицидными и защитными препаратами, противостоящими возгоранию и гниению.
• Если при строительстве используется лежень, то следующий шаг — это этап его закладки.
• Затем можете приниматься за установку стоек и прогона. В зависимости от Вашего проекта, стропильная система может содержать один коньковый прогон или иметь добавочные боковые прогоны. Либо может быть без них, но со стойками, подпирающими стропильные ноги. Для облегчения работы желательно соорудить леса. Стойки необходимо подготовить одинаковой длины, но если высоты стен Вашего дома по фронтону не везде одинаковые, то их придется выпиливать разными для того, чтобы уложить коньковый прогон в горизонтальное положение. В этом случае длину стоек необходимо отмерить по веревке, натянутой горизонтально промеж двух крайних точек.
• При монтаже стоек необходимо проконтролировать вертикальное положение конструкции в двух плоскостях и заранее прикрепить стойки досками к сооруженным лесам. Затем на стойки можно крепить прогоны. Далее, удостоверившись в правильном положении стоек и прогона, закрепите узлы согласно проекту.
• Потом можно приступить к монтажу стропильных ног. Если в результате подготовительных работ на выходе получилась ровная горизонтальная поверхность, Вам хватит одной размеченной стропильной ноги. В другом случае, если имеются нестыковки, придется разметить каждую путем натяжки веревки промеж двух крайних стропильных ног и выпилить в отдельности каждую промежуточную стропилину.
• Рейки, равные длине между боковыми плоскостями стропильных ног, изготавливают для выдержки требующегося шага. Иначе говоря, от длины шага, заявленного в проекте, необходимо вычесть толщину стропильных ног. До крепления стропилин, которые идут встык с рейками, конструкцию тщательно проверяют и только потом закрепляют. Далее, устанавливаются кобылки — доски, удлиняющие стропильные ноги в целях обустройства карнизного свеса.

Крыша двухскатная своими руками (чертежи и фото ниже):

Двускатная крыша своими руками пошагово: фото схемы

Конструкция двухскатной крыши с мансардой

Монтаж крыши

Выбор кровельного материала

Для крыши с углом наклона более 20C идеально подходят черепица и шифер. Крыши с меньшим уклоном будут задерживать влагу в зазорах, что будет портить покрытие. Черепичные крыши долговечны и их легко ремонтировать.

Шифер также является надежным материалом. Он влагостоек, морозоустойчив и пожаробезопасен. К тому же он достаточно недорогой и простой в установке.

Рулонные материалы применяют для плоских крыш или с углом наклона не выше 30C, иначе материал может сползти под воздействием внешних факторов.

Металлические профиль и черепица чаще применяются на крышах, уклон которых больше 10C. Это довольно стойкий и легкий материал, но при использовании их на ровной поверхности необходимо обработать места стыков качественным герметиком. Чем больше угол наклона, тем меньше должен быть внахлест листов металлопрофиля и металлочерепицы. То же самое можно сказать применительно к шиферу.

Еще один вариант — это кровельные панели, уже содержащие в себе тепло- и пароизоляцию. Монтаж их прост, но они отличаются сильной дороговизной.

Также, при устройстве двускатной крыши важно обеспечить вентиляцию помещения, находящегося снизу. А для скатных крыш обязательна система водооттока.

Как делать двухскатную крышу дома и из каких материалов зависит от Вас. В заключении, стоит отметить, что к работе стоит подойти грамотно и строим крышу двухскатную только с качественным материалом. Тогда крыша будет долговечной, надежной и стойкой.

Сравнительная характеристика кровельных материалов

В этом видео Вы узнаете, как построить двухскатную крышу:

2017-01-30

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/dvuskatnaja/dvuskatnaya-montazh.html

Как сделать двухскатную крышу своими руками — особенности конструкции и монтажа

Не зря мы так часто употребляем выражение «крыша над головой», ведь ничуть не умаляя значение прочных стен, трудно представить себе дом без этого элемента. Что как не прочная кровля станет щитом между вами и непогодой, защитит от осадков и ветра. Только после возведения говорят о полноценном завершении строительства и о переходе к внутренней отделке дома. Качественно выполненный монтаж кровли определяет комфорт будущего жилища.

Двускатная крыша своими руками — популярная конструкция в частном строительстве, которую используют при строительстве домов из таких материалов: бруса, бревна, кирпича, блока, даже бетона. Вы без труда узнаете двухскатную крышу среди остальных конструктивных решений благодаря внешнему виду дома, напоминающему треугольник.

Выбор такого типа кровли объясняется доступностью используемых материалов и относительной простате монтажа, выполнить который под силу даже начинающему домостроителю.

Устройство

Двускатная крыша, в независимости от того простая она или мансардная, состоит из нескольких структурных элементов, отображенных на схематичном рисунке:

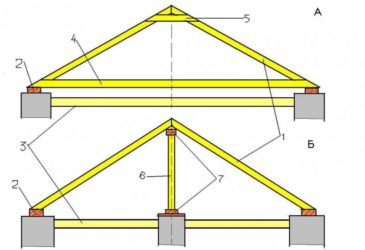

Схема расположение элементов стропильной системы крыши

1. Конек. Верхняя горизонтальна часть крыши, место соединения двух скатов. Она образуется там, где встречаются стропильные ноги.
2. Стойка. Вертикальный конструкция, перенаправляющий вес кровли с конька по направлению к несущим перегородкам. Изготавливается из прочного бруса в здоровом состоянии, предпочтительно использование материала квадратного сечения 100х100 мм или 150х150 мм.
3. Лежень. Расположенный горизонтально брус, соединяющий между собой стойку с несущей стеной.

   Опытные кровельщики отдают предпочтению пиломатериалу толщиной 100-150 мм.

4. Подкосы. Прикрепленные под углом доски, перераспределяющие нагрузку от стропильных ног к несущим конструкциям, расположенным ниже. Если пролеты превышают 6 метров в длину, возникает необходимость налаживания сложной системы таких подкосов — ферм. Благодаря им стропильные опоры способны выдержать даже колоссальные нагрузки.
5. Стропильная нога. Без нее невозможно строительство своими руками, так как это базовый элемент конструкции. Стропила изготавливают из доски размером 50х150 мм или 100х150 мм.

   Стропильные ноги, встречаясь места расположения конька, образуют узнаваемый контур двухскатной крыши — треугольник. Предназначение этого элемента — нести на себе вес покрытия кровли, периодическую нагрузку, образуемую выпавшими осадками. Ноги устанавливаются с шагом в диапазоне 60 до 120 сантиметров в зависимости от используемого материала. Кровельные мастера советуют руководствоваться элементарным правилом: чем он тяжелее, тем чаще шаг.

6. Кобылки.

   Доски удлиняющие стропильные ноги для формирования свеса двухскатной крыши, который по строительным нормам должен располагаться род углом, на расстоянии не менее, чем 0,5 метров от стены.

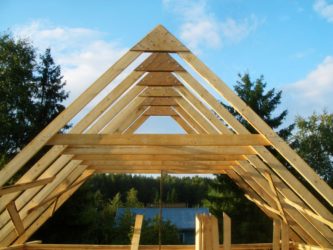

Стропильная система двухскатной крыши

Виды стропильных систем

Есть несколько способов, как сделать двухскатную крышу для частного дома. Их различия можно объяснить использованием разных видов стропильных системы, которых насчитывается всего два:

• Наслонные. Как следует из названия, эта конструкция подразумевает установку дополнительной опорной балки, которая должна располагаться в точности посередине между двумя несущими стенами. Получается, что стропила наслоняются на балку или на внутренние перегородки, передавая им нагрузку от веса двухскатной крыши. Этот способ приемлем для тяжелых перекрытий, также, если дом имеет большую площадь, а расстояние от стены до стены более 10 м.Наслонная стропильная система
• Висячие. Они, в отличии от наслонных, опираются только на боковые перекрытия. Этот метод организации стропил создает негативный распирающий эффект, ликвидируемый при помощи затяжек, в качестве которых часто используются балки перекрытия. Затяжки могут быть верхние или нижние. Необходимо только учесть, что монтируя верхнюю затяжку, отступ от конька не должен составлять менее 500 мм.

Обе эти системы одинаково надежны, мансардная кровля предполагает их совместное использование, когда комбинирют висячие и наслонные стропила. Профессиональные кровельные мастера до проведения работ создают чертеж двускатной крыши — план, который отражает расположение всех элементов крыши, согласно которому производится расчет необходимых материалов.

Расчет кровли

Как любой строительный процесс, конструкция кровли дома должна создаваться своими руками на основании инженерного расчета. Для удобства его выполнения перед тем, как построить двухскатную крышу, нужно набросать примерный план, на которой обязательно должны быть указаны длина крыши вдоль конька, точная длина скатов, учитывая отвесы. На этом этапе уже должен быть определен уклон будущей кровли:

• Если главным агрессивным фактором в зоне строительства является ветер, то он должен составлять 10-10о, чтобы его порывы не срывали кровельный материал.
• Если же строительство затевается в зоне с большим количеством зимних осадков, целесообразнее уклон 35-45о, который не затрудняет соскальзывание снега с крыши.

Производя расчет необходимого материала, лучше округлять полученные значения в большую сторону, не усложняя вычисления вычетами отверстий под дымоходы или мансардные окна, дабы избежать путаницы.

Необходимые подсчеты не требуют знания сложных формул, так что выполнить их сможет каждый, кто прошел школьный курс математики. Однако, чем изощренней, сложнее двускатная крыша дома, тем выше сложность расчетов и схема стропильной системы.

Монтаж мауэрлата

Если расчет выполнен, а материалы закуплены, можно выполнять монтаж мауэрлата, а затем созданию обрешетки. Мауэрлат — это своего рода фундамент для будущей кровли. Только эта конструкция не из бетона, как основание для дома, а из соснового бруса.

Древесина хвойных пород — идеальный для этого материал, достаточно прочный и легкий, чтобы распределить вес крыши равномерно по периметру опорных элементов дома. Его размещают вдоль скатов кровли, между стропильной ногой и верхней частью стены.

Крепление стропильных ног к мауэрлату

Для большей сохранности мауэрлата и долгого срока его службы, между ним и стеной прокладывают слой гидроизоляции, в качестве которого чаще всего выступает рубероид. В зависимости от материала, из которого возводится дом, монтаж мауэрлата выполняется различными методами.

Строительство своими руками предполагает проверку надежности соединения. Если речь идет о деревянном доме, крепеж можно делать при помощи шпилек или брусков, в кирпичном — используют металлическую проволоку, арматуру, в строениях из пеноблоков, газосиликата — бетонную стяжку.

Последовательность работ

Если бы существовала пошаговая инструкция о том, как построить двухскатную крышу, она бы начиналась с того, как крепить стропила. Висячие следует собрать заблаговременно, используя металлические уголки, болты. Первыми выполняют монтаж крайних конструкций, а только потом расположенных внутри.

Чтобы создать наслонную систему, необходимо сначала наладить лежень, на который будут устанавливаться опоры. Сборку можно будет считать завершенной после закрепления всех стропильных ног как показывает чертеж. Если их длины не хватает для создания свеса, ее увеличивают за счет крепления кобылок.

Следующий этап — монтаж обрешетки. Так как назначение ее сугубо практическое, в ход идет самый простой, дешевый материал, к примеру, необрезная доска или даже горбыль. Однако, не стоит пренебрегать удалением коры с поверхности дерева, эта нехитрая операция увеличит срок его эксплуатации. В зависимости от того, чем планируется укрывать крышу дома, различают два типа обрешетки:

• Сплошная. Применяется в случаях, когда выбор пал на мягкие виды кровли, которые переживают новую волну популярности, в частности ондулин. Так как сами по себе они форм не держат, им необходима жесткая опора, чтобы избежать возможных деформаций от собственной тяжести или весом выпавших осадков.
• Решетчатая. В этом случае доска укладывается не сплошным слоем, а с промежутками, шаг которых выбирают в зависимости от материала, используемого для покрытия. Чаще такая схема пользуется для создания обрешетки под металлочерепицу, шифер, профнастил.

Завершающий этап работ и последующая эксплуатация

Заканчивается строительство укладкой кровельного материала. Пошагово расписать монтаж каждого материала, коих на строительном рынке представлено очень много, будет сложно.

Поэтому придется ограничиться общими рекомендациями: строго придерживайтесь инструкции производителей, не забывайте о необходимости нахлеста между листами (рулонами), дабы избежать протечек, работайте аккуратно, стараясь не повредить материал.

Конструкция двухскатной крыши гарантирует:

1. Отличное сопротивление порывам ветра;
2. Легкий сход снега со скатов;
3. Защиту от дождя и холода;
4. Долговечность и надежность.

Если монтаж был произведен качественно с использованием современных материалов то кровля прослужит не один десяток лет, не требуя ремонта, не нуждаясь в сложном обслуживании. Поэтому не стоит экономить на кровельных работах, так как надежная крыша — это долгосрочная инвестиция в вашу комфортную жизнь!

-инструкция

Источник: http://KrovlyaKrishi.ru/vidy-krysh/dvuskatnaya/krysha-svoimi-rukami.html

Как сделать двухскатную крышу своими руками

Проектируя крышу постройки, хозяин предполагает добиться одновременно красивого дизайна, максимума практичности и, желательно, это все при наименьших затратах. Самой экономичной в финансовом плане среди скатных считается двухскатная крыша: своими руками изготовить каркас может и строитель, не имеющий специальных навыков. Перечитав множество информации, вполне можно понять, как правильно сделать двухскатную крышу для своего дома. Ее конструкция будет зависеть от желания использовать площадь как чердак или же в качестве жилого пространства – мансарды.

Стропильное устройство каждой постройки приравнивается к значению несущих структурных частей постройки. Крыша предполагается в качестве узла, собирающий под собой ребра устойчивости возведения. Очень важно отводить повышенное внимание каждой единице постройки, даже в том случае использования простого двускатного способа во время самостоятельного монтажа кровли.

Достоинства двускатных крыш

Существует множество различных стропильных систем. Из них наивысшую популярность получила — простая симметричная. И сейчас мы узнаем почему:

• включает в себя простейшие и понятные расчеты;
• все другие варианты не могут похвастаться такой прочностью, ремонтопригодностью и износоустойчивостью, как двускатная крыша;
• способы выделения оригинальных архитектурных качеств постройки разрабатываются на основе двускатной крыши;
• собранная постройка обеспечивает идеальные условия, чтобы сохранить сухость внутри здания и способствует беспрепятственному стоку воды, снега, схода, наледи.

Взирая на габариты, хозяева в любой момент могут обустроить подкровельную площадь, превратив ее в мансарду или дополнительный этаж. В общем, — двускатная крыша отлично сочетается с банями, домами или другими постройками.

Стропильная система двухскатной крыши своими руками

Так как элементы строительства на прямую зависят от типа кровли, то незнание предназначения каждого приведет к некачественному покрытию объекта. Рассмотрим детально:

Стропильная нога – главный элемент строительной системы, соединяясь с остальными создает систему фермы, усиливающая прочность кровли целиком. Для ее производства служит деревянный брус, имеющим сечение не менее, чем профильная труба или мауэрлат.

Стропильные прогоны – представляют из себя горизонтальные балки, которые укладываются под конек, поддерживающий стропильные ноги, и на стойки. Используются для снятия напряжения ферм и обеспечения жесткости постройки.

Лежни – монтировочная опора для подкосов и стоек, для надежного соединения этих частей необходима очень толстая труба с приличным диаметром или брус с большим сечением – 15 см.

Мауэрлат – главная часть стропильного устройства, является брусом, сечение одного 15 и более см., а при металлической структуре крыши – швеллер двутавровый. Устанавливается на несущие стены здания и предназначен для равномерного распределения нагрузки по домовой конструкции целиком.

Стропильная стойка – трубы или брус вертикального расположения, имеют центральное или/и боковое размещение, взирая на тип двускатной крыши. Служит опорой для весовой части всего стропильного устройства, потому и обладает сечением в 15 см.

Брус обрешеточный – часть перпендикулярного настила на стропила с сечением 4-5 см. Предназначены для монтажа требуемого покрытия кровли и образуют многослойный защитный «пирог».

При изготовлении из деревянных брусьев выбранной конструкции крыши, необходимо подбирать качественную древесину. Вкрапления сучков не должны присутствовать на брусе, также непригодной будет и мягкая порода дерева.

В дополнение – древесине для двускатной крыши своими руками необходимо обладать естественной влажностью, в противном случае ее засыхание, растрескивание и деформация кровельной модели начнется по всей конструкции, что сделает ее опасной и ненадежной.

Разновидности стропильных систем

Перед стартом работы необходимо подобрать тип стропильной системы, каждый из которых включает в себя преимущества и недостатки:

Наслонный – подойдет к любой ширине крыши. Фиксация лежня к мауэрлату служат для устойчивости и надежности. Стойка нивелирует давление, что позволяет снизить напряжение в стропильных ногах. Очень простая конструкция, однако затраты на нее необходимы большие, так как для обустройства лежней требуется много пиломатериала.

Висячий – подходит исключительно к крышам стандартной ширины «6 м», естественно стропильная нога имеет такую же длину. Фиксация концов к несущей стене и коньковому прогону служат креплением. Давление и напряжение постройки нивелируется обязательно установленной затяжкой.

Помимо этого, они рассчитаны в качестве несущих балок, без которых постройка разъедется под тяжестью. Преимущества такой вариации в наименьшей деформации в момент усадки, и в полной сухости кровельной плоскости во время межсезонья.

Гибридный – предполагается для многоскатных крыш с переходами, сопровожденными множеством усилений, стойками, балками, лежнями и другими частями, служащих устойчивости постройки. Вариант дорогой и сложный, из-за этого строительство и проект должен осуществлять исключительно профессионал, хотя бы руководить им.

Расчет стропильной конструкции

Двускатная крыша считается сложной постройкой. Проект опирается на множество элементов – ветер, природные явления, переменные и постоянные нагрузки. Выполнить расчеты самолично весьма проблематично, не обладая информацией о местном климате, нюансах рассредоточения давления, свойствах материала для сооружения конструкции.

Идеально, воспользоваться услугой профессионала, а самому можно произвести подбор материала для покрытия – его вид влияет на следующие характеристики:

Угол наклона – наименьший угол наклона кровли по отношению к параллели земли – 5 градусов. Но он прямиком зависит от кровельного стройматериала. В основном применяется – профлист, шифер, гибкую и металлочерепицу.

Полагаются на правило – чем круче скат, тем фактурнее будет кровля. Для настила рулонной защитной изоляции кровли – от 5 градусов. Значимую роль играет количество слоев, трехслойные покрытия до 15 градусов, выше – одно- и двухслойные.

• ондулин – от 6;
• шифер – от 11;
• профнастил – от 12;
• металлочерепица – от 14 до 20;
• мягкая кровля – от 15 до 45.

В следствии чего, образование осадков – «воды, снега» не будет задерживаться на поверхности, однако для детальной очистки необходимы собственные усилия. Стропила для двухскатной крыши своими руками – после, устройство кровельной системы вычисляется по положению частей – шаг и подобранное сечение для той или иной единицы.

Параметры полностью зависят от выбранного покрытия и веса кровли.

Для более редкого шага требуется более внушительный диаметр трубы или сечение бруса.

Обычно, эта характеристика для несущих стен достигает 15 см и выше, для дачных домов и дополнительных конструкций «баня, беседка» – 10 см.

После чего необходимо рассчитать количество стропил на один скат: его длина делится на шаг установки, достигающего 60-100 см и вдобавок крайняя нога. Полученный результат умножается вдвое и получается общее значение. Шаг установки и количество стропильных ног варьируется, в зависимости от сечения бруса.

Если школьные знания о прямоугольном треугольнике еще не забиты, то длина стропил рассчитывается очень просто. Стропильная нога является гипотенузой в получившейся фигуре.

Вычисления такие: С2 = А2 + В2, из чего – длина стропильной ноги «С», высота крыши «А», половина длины фронта «В». К результату обязательно добавляется 30-70 см для карнизных свесов.

И все таки, как сделать крышу двухскатную своими руками?

Мы сейчас это выясним:

После покупки всех необходимых материалов, подбора типа стропильной установки, составления проекта крыши – работа может быть начата. Нужно выполнять строгую последовательность этапов, это позволит избежать затягивание монтажа и потери надежности постройки.

Крепление мауэрлата

При нехватке длины бруса для установки мауэрлата, производится наращивание. Концы соединяются способом врубки вполдерева. Анкерные болты сыграют роль дополнительных крепежей. Из-за ненадежности применение саморезов, гвоздей и нагелей исключается. Монтаж к стене выполняется так:

• производится отступ от края 5 см и более;
• чтобы вставить крепежи, в стене вырезаются проемы. Таким же образом выполняются работы с брусом;
• стальными шпильками мауэрлат необходимо закрепить к краю. Промежуток между стропильных ног в двое больше, чем шаг крепления. Поэтому, перед тем как установить основную единицу, необходимо ориентироваться по металлическим меткам.

Внимание: край стены сперва защищается гидроизоляцией, а уже после кладется мауэрлат.

Расстилается только один слой даже в случае деревянной сборки дома.

Производство и установка стропил

Благодаря возможности собирания на земле, а затем перемещение готового сооружения на крышу, стропильные фермы очень удобны. При помощи этого время монтажа значительно сокращается, но вот вес модели не маленький, что приведет к потребности в подъемной технике, а это сделает проект несколько дороже.

Однако доступен более бюджетный вариант:

Чтобы соединиться с мауэрлатом и коньковым прогоном, стропильные ноги сверху и снизу запиливаются. Выполняется это отдельно со всеми единицами, древесина при этом предварительно поднимается наверх.

На мауэрлате производится разметка для фиксации и установки коньковых прогонов: стойки, которые будут держать брус, ставятся по фронтонам. При нехватке длины он наращивается, но немного иначе нежели мауэрлат – на место стыка крепиться с двух сторон доска.

Производятся запилы или проделывание отверстий для крепежа в коньковом брусе, мауэрлате, исходя из выбранного варианта стропильной системы «висячие, наслонные».

После, начинается монтаж стропильных ног с обратных сторон концов крыши с постепенным движением к центру. Чтобы все горизонтальные элементы совпадали, углы крайних ферм между собой натягиваются шнуром.

Между собой, стропильные ноги обвязываются затяжками и подкосами. Деревянными накладками набивается угол, образованием которого послужили стропила под коньковой участком, концы же стягиваются, используя болты.

С недавних времен строительными профессионалами начал использоваться для кровельной установки — скользящий крепеж. Пластины из металла являются надежным креплением несущих элементов и одновременно движущимися из-за усадки. Крепление стропил долгое и тяжелое занятие. Момент установки необходимо спланировать заранее – во время дождей крыша не должна быть брошена, иначе впитанная влага приведет к потери стойкости конструкции.

Обрешетка и фронтоны

Боковые компоненты крыши, являющиеся фронтонами, производят в виде целых досок и щитов, которые полностью устанавливаются сверху. Сложности не должны появиться – главное, чтобы выполнение их запилов под необходимым градусом производился аккуратно. После известия о конечном виде кровельного покрытия выполняется крепление обрешетки.

Крайне необходимо выделить места для проема дымовой трубы – нельзя, чтобы металлическая или кирпичная грани взаимодействовали с обрешоткой. До горячего агрегата промежуток необходим достигать более 15 см. Перед обрешеточным монтажом готовая крыша покрывается гидроизоляцией с припусками, которые заходят за края стен. Далее выполняется монтаж бруса.

Намереваясь произвести сверху пирог утепления, сперва, с внутренней стороны осуществляется укрепление пароизоляции, затем же, в появившееся стропильными ногами короба, помещается подобранное сырье.

Далее по периметру обозначаются стропильные ноги брусом 20 х 20 и набивается новый обрешеточный слой, именно по нему будет проходить сырьевая укладка кровли – создание каналов вентиляции. Данный вариант поможет сохранить просторность подкрышной площади.

Материальный настил кровли

Установка начинается с краев крыши и ведется вверх, не взирая на тип материала кровли, при этом одну единицу кладут друг на друга. Это позволит обеспечить защиту от поступления влаги под материал.

От сырья зависит тип крепления:

Жесткие профлисты «металлочерепица, ондулин» – закрепляют в предварительно вырезанные проемы для обрешетки, воспользовавшись резиновыми подкладками для сохранности антикоррозийного слоя и герметизации.

Мягкая черепица, которая имеет основание из полимера или битума, или плитка – наплавливается.

Выводы: руководство установки стропильной системы и кровли выглядит легким исключительно на компьютере. На самом же деле, данный процесс потребует затраты множества сил и терпения.

В таком случае, при недостатке информации, лучше обратиться к профессионалам – их работа всегда располагает гарантией.

На этом наш курс подошел к концу. Вы также можете ознакомиться с пошаговым видео двухскатная крыша своими руками. Спасибо всем, кто прочитал до этого момента. Всего хорошего. Увидимся в других публикациях.

Загрузка…

Источник: https://pochtidoma.ru/stroitelstvo/krysha/dvuhskatnaya-krysha-svoimi-rukami/

Двускатная крыша дома своими руками. Подготовка, расчёты и монтаж

Если вы строите свой дом и уже дошли до стадии возведения кровли, то из нашей статьи вы можете узнать, как сделать это своими руками. Крыша — важнейший элемент любой жилой конструкции, поэтому ей следует уделить особое внимание. От качества кровли зависит не только комфорт в доме в плане температуры, а и общая сохранность постройки. Итак, разберём пошаговую инструкцию по сооружению этого узла дома.

Подготовка и расчёты

Важно понимать, что крыша дома — это сложный и важный конструктивный элемент. Для его возведения необходимо чётко просчитать количество материала, а также учитывать будущие нагрузки. Предлагаем вам ознакомиться (в таблице) со средними вариантами стройматериалов для возведения двускатной крыши.

В обязательном порядке рассчитайте точный объём материала, исходя из размеров крыши вашего дома. Можно приобретать материал с небольшим запасом, с учётом возможных ошибок и брака. Рекомендуется составить чертёж будущей конструкции. Для этого, кстати, можно воспользоваться современными компьютерными программами, которые помогут подсчитать количество необходимого материала. После расчётов переходим к непосредственному выполнению работ.

Монтаж стропильной системы

Двускатная крыша дома своими руками делается строго пошагово. После монтажа мауэрлата переходим к сбору и установке стропильной системы. У нашего варианта крыши эта конструкция представляет собой А-образный элемент, работающий по принципу распора. Следует предусмотреть нагрузки, поэтому перед установкой системы необходимо укрепить противоположные стены. Для этого используется брус (сечение можно подобрать аналогичное с мауэрлатом), который крепится на уровне потолочных балок.

Кстати, потолочные балки укладываются перед установкой стропил. Крепление балок производится с помощью уголков. Шаг установки потолочных балок зависит от технических особенностей вашего дома, но не должен составлять меньше 30 см. Фиксируйте балки надёжно и постоянно проверяйте прочность конструкции.

Далее на перекрытие укладываются лежни — дополнительные элементы жёсткости, которые будут играть роль опор для стоек крыши. Поле этого переходят к сборке стропильной системы и её установке.

Если есть возможность поднять довольно тяжёлый груз на уровень крыши, сборку системы можно проводить на земле. В ином случае система собирается на потолочных перекрытиях. Берём необходимые для стропильных ног брусы и формируем треугольную конструкцию, соединяя детали гвоздями. Треугольник устанавливается стропилами на мауэрлат.

Будьте внимательными и обязательно учитывайте желаемую высоту крыши сразу, чтобы в дальнейшем не пришлось переделывать треугольники. Не забывайте проверять вертикаль установки при помощи уровня и надёжно фиксируйте конструкции во избежание перекосов.

Временно можно использовать дополнительный крепёж в виде прибитых досок, которые в конце работ можно легко демонтировать.

Важно: В первую очередь устанавливаем боковые конструкции с каждой стороны дома.

Жёстко крепим стропильную ногу к мауэрлату. Для этого используем металлические накладки. У вас должна получиться надёжно закреплённая треугольная конструкция, которая будет выступать своеобразным «шаблоном» для продолжения работы. Учитывая размеры бруса и угол наклона стропил, собираем новые треугольники и поочерёдно устанавливаем их на мауэерлат. Количество и шаг стропил зависит от размера крыши.

Боковые стороны треугольника укрепляем поперечными досками (прибиваем их по центру каждой из сторон) и устанавливаем стойки на лежни. Они будут играть роль дополнительной опоры и будут препятствовать деформации крыши. К верхней части всей системы крепим коньковой прогон.

Крепление верхних концов стропильных ног можно выполнять способами, указанными на рисунке.

Монтаж фронтона

Этот элемент представляет собой фронтальную «стену» крыши, продолжающую существующую стену дома. Чтобы крыша дома двухскатная своими руками выглядела красиво и была прочной, необходимо строго выдержать вертикальные уровни фронтонов и, соответственно, стропильной системы. Также важно обеспечить надёжную фиксацию, поскольку крыша будет подвергаться воздействию атмосферных осадков и ветра, что может привести к перекосам. Также следует учитывать вес будущего кровельного покрытия, поэтому пренебрегать вниманием к надёжности крепления нельзя ни в коем случае.

Фронтон выглядит как треугольная конструкция, собирать которую можно как на земле, так и непосредственно уже в месте работ. Вы можете предусмотреть наличие у фронтона окна. Снизу фронтон крепится к мауэрлату, а сверху к коньковому прогону. Зашить фронтон можно как на этом этапе, так и на любых последующих. Как правило для этого используются доски 50×100 мм или 50×150 мм. Монтировать доски можно как вертикально, так и горизонтально — на ваш выбор.

Внутреннюю сторону фронтона обязательно необходимо утеплить и покрыть изоляционным слоем. Можно использовать материалы и технологию, которые мы опишем в следующем разделе. Что касается внешней стороны фронтона, можно оставить его как есть, а можно обшить сайдингом, что придаст вашей крыше красивого вида.

Обрешетка и утепление

Чтобы крыша двухскатная своими руками была надёжной, обязательно утеплите её. В роли утеплителя можно использовать различные материалы, например, очень популярную минеральную вату или другие варианты на её основе. Обязательно следует предусмотреть наличие паро- и гидроизоляционного слоя.

Гидроизоляционный слой укладываем непосредственно на стропила и фиксируем его. Далее прокладываем маты из теплоизоляционного материала, располагая их между стропил с надёжной фиксацией. Далее укладываем слой пароизоляции, который располагаем с внутренней стороны кровли. Соединения слоёв фиксируем при помощи специальной клейкой ленты. Поверх изоляционного материала можно сразу смонтировать отделочный слой, а можно отложить этот этап на потом.

Теперь переходим к обрешетке. Вдоль существующих стропил укладываем брус — контробрешетку. В задачу этого элемента входит создание зазора между кровельным материалом и изоляцией. Это помогает отводу влаги, образующейся в результате конвекции тёплого воздуха от потолка и чердака.

Далее монтируем непосредственную обрешетку. Здесь уже всё зависит от того, какой именно кровельный материал вы собираетесь выбрать. Например, для черепицы шаг обрешетки должен быть около 50 мм, а для шифера или широкой плитки — от 100—150 мм. Другими словами, нужно обязательно учитывать размеры и вес будущего кровельного материала. В некоторых случаях можно делать вообще сплошную обрешетку. Кстати, такой вариант считается универсальным, то есть подходящим для любых видов покрытия. Но это значительно увеличивает расход строительного материала и сам вес всей крыши.

Монтаж кровельного материала

Технология монтажа отличается в зависимости от вида покрытия. Например, при монтаже битумной черепицы следует в первую очередь уложить на обрешетку подкладочный ковёр с нахлёстом слоёв примерно в 150 мм и надёжно его зафиксировать. Ковёр может укладываться как вдоль, так и поперёк существующей обрешетки, главное — надёжно его зафиксировать.

Далее производим монтаж карнизов, если они у вас предусмотрены проектом. Карнизная планка крепится непосредственно на подкладку и фиксируется гвоздями или саморезами. Не забудьте вмонтировать в карниз специальные кронштейны для установки водосточной системы. После этого прикрепите к торцам крыши торцевые планки и переходите к укладке плитки.

Начинаем укладку с центра карнизного свеса, в обоих направлениях к краям, продвигаясь слой за слоем к вершине кровли. На плитке есть клеящий слой, защищённый плёнкой — срываем его и клеем каждую плитку к подкладке. Фиксируем гвоздями в четырёх местах. Далее повторяем процедуру с каждой следующей плиткой. На торцах выступающие края плитки необходимо аккуратной обрезать и отшлифовать края. Не забудьте сделать кровельные проходки — специальные отверстия для, например, антенны или дымовой трубы. Для этого плитка просверливается в необходимом месте, а отверстие укрепляется резиной по краям.

На конёк кровли монтируется специальная коньковая плитка подходящей формы. Здесь необходимо делать укладку внахлёст примерно на 5 мм, чтобы избежать попадание дождевой воды под материал. Монтаж кровли с использованием других материалов проводится примерно аналогично, с учётом определённых нюансов для каждого из вариантов покрытия.

Ваша двускатная крыша своими руками готова. Теперь можно переходить к внутренней отделке чердака и работам по покрытию древесины лаком, краской или другими подходящими материалами. Как идите, ничего сложного в этом процессе нет: вам понадобятся необходимые материалы, несколько помощников, инструменты и 2—3 дня на работу.

Источник: https://SvoimiRukami.lesstroy.net/krysha/dvuskatnaya-krysha-doma-svoimi-rukami/
