Как покрыть крышу железом
На протяжении длительного времени крыши покрывали листовым металлом благодаря относительной простоте монтажа, низкой себестоимости, возможности монтирования покрытия самых сложных форм и под минимальным углом уклона к горизонту вплоть до 15 градусов. Кроме того, они незаменимы в тех случаях, когда требуется перекрыть крышу объекта со слабым фундаментом, а другой кровельный материал не годится для использования из-за веса.
Этот материал не потерял свою актуальность и сегодня: наряду с обычным стальным листом используется также оцинкованный и профилированный. Современные технологии позволяют наносить на них защитные покрытия, значительно увеличивающие срок эксплуатации, а также окрашивать красками в разные цвета. Благодаря этому изделия имеют достаточно привлекательный вид и могут украсить любой дом или коттедж.
Какой листовой металл выбрать
Фальцевая кровля Оцинкованные металлические листы
Перед тем как покрыть крышу железом своими руками, необходимо определиться с материалом листа. Существуют следующие типы листового металла:
- Сталь, представляющая собой листовой металл, выпускаемый в рулонах, либо в виде прямых полосок длиной до 5 м, без нанесения каких-либо покрытий. Она устойчива к механическим воздействиям, но не переносит влияния окружающей среды и поэтому требует нанесения антикоррозионного слоя и при необходимости покраски. Из всех видов кровельных материалов является самым дешевым.
- Оцинкованные металлические листы более предпочтительны по сравнению с обычными, так как они полностью защищены от воздействия внешней среды и не подвержены коррозии. Внешне изделия имеют металлический блеск и не предназначены под покраску. Однако такие листы могут быть покрыты специальным полимерным покрытием, имеющим различные расцветки и соответственно иметь более привлекательный вид. Обычно полимерами покрывают металлопрофильные листы, полученные методом прокатки, с различными формами, которые могут быть использованы в качестве основного и декоративного кровельного материала. Для того чтобы постоянно не перекрашивать крышу, её стоит покрыть оцинкованным железом, которое в течение длительного времени эксплуатации не потеряет своих свойств и внешнего вида.
- Листы из цветных металлов, таких как медь и сплавы на основе алюминия. Они самые дорогостоящие, но их срок службы может составлять от 30 лет и при этом они сочетают в себе прочности и пластичность, позволяющую делать сложные конструкции, а также придают дому более дорогостоящий вид.
Профнастил
Подготовка кровельного материала
Инструменты
Покрытие крыши листовым или оцинкованным железом требует применения фальцевого соединения металлических конструкций. Для этого необходимо развернуть рулон, аккуратно его разровнять и убрать в поверхности металла специальную смазку. Затем следует сделать загибы по краям листа под прямым углом вдоль всей длины, чтобы было удобно соединять листы на высоте.
Обратите внимание! Продольное соединение позволяет прочно скреплять листы между собой и не допускать протечек воды как при горизонтальной, так и при вертикальной укладке.
Способы фальцевого соединения
Существуют следующие типы соединений:
- Стоячий фальцевый шов предназначен для формирования шва вдоль наклонной поверхности крыши, чтобы организовать наиболее эффективный сток воды. Существует два типа соединений: одиночное — один лист загибается в П-образной форме, а второй загнутым концом входит в паз и затем уплотняется, и двойное — два листа загнутыми концами сворачиваются одновременно 2 раза. При этом шов оставляют перпендикулярным плоской поверхности.
- Лежачий аналогичен стоячему, за исключением того, что сформированный шов находится в плоскости металлического листа.
Соединение металлических листов
Для осуществления загиба листов необходимо точно разметить расстояние загиба при помощи штангенциркуля, ориентируясь на высоту шва от 10 мм в зависимости от типа требуемого соединения, так как правильно загнутый лист предотвратит создание дополнительных проблем на крыше при монтаже. На одной стороне загиб должен быть в два раза больше, чем на другой для формирования одиночного соединения, а для двойного соединения они должны иметь одинаковую длину.
Ширина полотна не должна быть более 1 м для удобства монтажа, а длина должна соответствовать размеру кровли с дополнительным напуском, который понадобится для крепления водостоков. Загиб удобно делать на верстаке с закрепленным металлическим уголком и заготовкой: лист устанавливается вдоль уголка и при помощи деревянной киянки путем аккуратного постукивания загибается до прямого угла, либо горизонтального состояния с зазором.
Доборка
Обратите внимание! Если крыша имеет сложную форму с переходами плоскостей, то нужно изготовить уголки, загнутые под определенным углом с размерами сторон от 30 см.
Монтаж кровли
Монтаж металлических листов осуществляется на крышу с достаточно прочной обрешеткой, которая не прогнется под весом монтажников.
Этот момент является важным поскольку при прогибе оцинкованного или металлопрофильного листа, может повредиться защитное покрытие, и за достаточно короткое время лист заржавеет и придет в негодность.
Обычно используются обрезные доски, которые вбиваются с расстоянием в 100-300 мм друг от друга. Затем приступают к монтажу кровельного материала.
Соединение листов железа
Сначала уголками выкладывают места изгибов крыши, если таковые имеются, а затем от одного из углов начинают укладывать металлические листы.
Их крепление к обрешетке осуществляется саморезами с металлической прокладкой, либо при помощи специальных замков — кляммеров, выполненных в виде металлических уголков, крепящихся к крыше гвоздями или саморезами, а к листовому металлу методом обжатия в формируемом фальцевом соединении. Второй способ является более трудоемким, зато поверхность крыши будет ровная и без повреждений, что значительно увеличит её срок службы.
Процесс монтажа кровли
Обратите внимание! Положение первого листа должно быть выровнено при помощи уровня в горизонтальном или вертикальном положении.
Затем следует его зафиксировать при помощи саморезов. Если планируется соединение кляммером, то оно крепится вплотную к загнутому уголку листа.
После этого укладывается второй лист и производится соединение фальцевым способом в сторону меньшего загиба при помощи специального инструмента – гребнегиба, либо деревянной киянки и молотка. Первый вариант наиболее удобный и безопасный.
Второй вариант подходит для более опытных монтажников, когда требуется чувствовать силу удара киянки. После укладки всех листов производится монтаж водостоков.
Дополнением к статье станет видео о креплении кровельного железа фальцевым соединением:
Посмотрите видео о работе профессионального кровельщика, в котором он даст несколько полезных рекомендаций:
Последняя редакция: 20.12.2014 Тихий Владислав Алексеевич
+7 статьи ПлюсМинус
Спасибо, ваш голос учтен!
Что такое фальцевая кровля и можно ли ее смонтировать самому
Почему сейчас металлическая фальцевая кровля переживает второе рождение? Давайте вместе разберемся, как устроено фальцевое покрытие кровли, за что его так любят, какие материалы используются и какие существуют виды фальцевых соединений. А заодно я пошагово с картинками расскажу о собственном опыте монтажа такой кровли.
Фальцевая крыша — это не только надежно, но еще и красиво.
Теоретическая часть
Если быть точным, то фальцевая кровля — это не вид кровли, а скорее способ соединения между собой металлических листов или полос. Благодаря этой технологии вы получаете монолитное, полностью герметичное металлическое покрытие без дырок от саморезов, гвоздей и прочих крепежных приспособлений.
Если объяснять в двух словах устройство фальцевой кровли, то выглядит это примерно так: два смежных металлических листа на стыке, образно говоря, скручиваются вместе и потом эта скрутка опрессовывается.
Сама технология пришла к нам из Германии более 100 лет назад, а вместе с ней пришло и название, дело в том, что на немецком «falzen» означает глагол сгибать или гнуть.
В прошлом покрыть крышу железом было дико дорогим удовольствием, потому как все приходилось делать вручную. Но после того, как для изготовления фальцевой кровли начали использовать относительно не дорогую технику и приспособления, себестоимость работ упала в разы и этот вид покрытия стал доступным практически для всех.
Фальцы на кровле можно обжимать как вручную, так и при помощи специального аппарата.
Разберемся с терминами
- Картины — так профессионалы называют металлические листы или полосы, которыми собственно и кроют крышу;
- Фальц — это та самая скрутка между двумя смежными листами кровельного материала, именно фальцы сразу бросаются в глаза на фото и считаются визитной карточкой таких крыш;
- Кляймер — небольшая скобка, предназначенная для крепления металлических листов к подкровельной обрешетке.
Виды фальцевого соединения
Инструкция требует, чтобы уклон такой крыши был не менее 10º, при этом оптимальный уклон 30º–35º, но при обустройстве двойным стоячим фальцем уклон кровли уже не играет особой роли, он фактически может быть любым.
Вид соединения выбирается в зависимости от площади и угла наклона кровли;
- Соединение одинарным стоячим фальцем считается самым простым, здесь край одного листа загибается под 90º, а край смежного листа огибает и зажимает этот порожек. Для начинающего мастера это наиболее подходящий вариант;
- Двойной стоячий фальц это усовершенствованный вариант одинарного загиба, только в этой конструкции края смежных листов скручиваются в 2 витка. Такая стыковка считается самой надежной и герметичной, но без специального инструмента качественно обустроить это соединение не реально;
- Одинарный и двойной лежачие фальцы отличаются от стоячих лишь тем, что они загнуты в сторону (лежат);
Стоячие фальцы обычно монтируются параллельно движению воды с крыши, а лежачие варианты используются при горизонтальной стыковке 2 листов, то есть перпендикулярно сходу осадков. Проще говоря, если длины листа не хватает на всю плоскость кровли, то недостающий сектор снизу присоединяется лежачим фальцем.
Соединение листов лежачим фальцем при обустройстве кровли вокруг дымоходной трубы.
- Есть еще кликфальц — это самозащелкивающаяся конструкция, в ней с одной стороны есть своеобразный «зуб», а смежная сторона, цепляясь за этот зуб защелкивается, для самоделкиных идеально. Но технология появилась относительно недавно и пока еще о ее надежности приходится судить по рекламным текстам.
Кликфальц — новое слово в кровельном деле.
Каким металлом кроют крыши
Сталь. Холоднокатаная тонколистовая сталь традиционно считается патриархом данного направления, именно с нее все и началось. Раньше ее просто красили, сейчас существуют крашеные картины, оцинкованные картины и оцинкованные картины с полимерным напылением.
Первые 2 варианта долго не прослужат, они боятся механических повреждений, к примеру, упавшей на крышу ветки и кислотных дождей, а оцинковка, покрытая пуралом, полиэстером или пластизолом может простоять до 50 лет без ремонта.
Оцинкованное железо с полимерным напылением заслужено считается надежным и долговечным материалом.
Медь. Это самая дорогая фальцевая кровля, но медный лист стоит своих денег. Если покрыть медный лист слоем патины, то ваша крыша будет сиять не один десяток лет, но и без патины оксид меди образует на поверхности прочную пленку, хотя такого блеска уже не будет.
Кроме того, никакие кислотные дожди или царапины медной крыше не страшны. Монтаж фальцевой кровли из меди выполнить проще, чем, к примеру, из стали, так как медь сама по себе намного мягче.
Медная кровля станет гордостью вашего дома.
Цинк-титан. Этот сплав появился на кровлях западных стран еще в семидесятые годы прошлого столетия, такая серебристо-серая фальцевая кровля сразу подкупает своей красотой.
Но у нас он не прижился: во-первых, монтаж кровли из цинк-титана требует профессионального подхода, а во-вторых, цена на него немногим ниже, чем на медь. Плюс срок службы составляет порядка 50 лет, что вполне сравнимо с хорошими стальными кровлями.
Крыша, покрытая цинк-титаном, всегда выглядит свежо и оригинально.
Алюминий. Алюминиевая кровля обойдется дороже стальной, но дешевле медной. Этот металл не ржавеет, не боится механических повреждений и агрессивной химии, а главное алюминий намного легче своих конкурентов.
Единственный минус — это большой коэффициент расширения при нагревании, но при качественном монтаже это не имеет значения.
Алюминий с полимерным напылением считается одним из самых долговечных материалов.
Сейчас на рынке появились картины, сделанные из сплавов алюминия с цинком, а также титана с цинком и медью, но говорить о них всерьез еще рано, они не прошли проверку временем, а рекламные обещания не всегда правдивы.
Несколько слов о плюсах и минусах
Плюсы здесь довольно значительные:
- Цельный лист. Первым и едва ли не главным достоинством считается монолитность кровли. При условии качественного соединения двойным стоячим фальцем вы, по сути, получаете цельный лист металла без разрывов и монтажных отверстий;
- Малый вес. Максимальная толщина металла 1,2 мм, но в большинстве случаев используются листы толщиной 0,5–0,8 мм, следовательно, такая кровля будет самой легкой среди конкурентов;
- Гладкое покрытие. На ровной и гладкой металлической поверхности снег практически не задерживается, но здесь есть нюанс: ввиду опасности не контролируемого схода снега на фальцевой крыше положено монтировать снегозадерживатели, на западе без них такой дом страховать не станут;
- Долговечность. Даже в моделях эконом класса, к примеру, сталь с полимерным напылением, гарантия стартует от 25 лет, а медные кровли, по заверениям производителей могут простоять и 100 лет;
- Пожарная безопасность. Металл не горит и не поддерживает горение.
Установка съемных снегозадержателей на фальцевую крышу не составит большого труда.
Самые заметные минусы таковы:
- Шум. Действительно капли дождя будут барабанить по тонкому металлу довольно громко. Сейчас эта проблема решается при помощи шумоизолирующей подложки;
- Громоотвод. Любая фальцевая кровля должна заземляться, а в идеале на коньке желательно установить шпиль громоотвода, ведь при такой квадратуре вероятность удара молнии в металл увеличивается в разы;
- Подготовка. Для изготовления фальцевой картины нужен специальный прокатный станок, плюс для опрессовки фальцев потребуется узкоспециализированный инструмент. Но при нынешнем уровне сервиса все легко решается, картины можно заказать, а инструмент взять в аренду, сам проверял.
Мобильный фальцепрокатный станок вещь удобная, но дорогая.
Как самому покрыть крышу железом
Профессия кровельщика-жестянщика (специалиста по металлическим кровлям) всегда высоко ценилась, и поверьте мне, не зря. Укладка фальцевой кровли своими руками возможна, но не стоит замахиваться на большие площади и сложные конструкции, лично я учился на небольшой бане, о чем собственно далее и буду рассказывать.
| Иллюстрации | Рекомендации |
Готовим инструмент.Для монтажа фальцевой кровли вам понадобятся:
Кроме того вам еще понадобится шуруповерт с набором бит. |
|
| Материалы:Фальцепрокатного станка у меня не было, поэтому я посчитал, сколько мне нужно картин, после чего съездил в ближайшую кровельную фирму и за небольшую плату в течение получаса мне все сделали. | |
Для крепления листов еще понадобятся:
Существуют еще плавающие кляймеры, но их используют для крепления картин длиной более 10 м, так как коэффициент теплового расширения металла при таких размерах довольно серьезный. |
|
| Карнизная планка.Первой прикручивается отделка карнизной планки, в качестве отделки мы используем полосу из того же металла, что и кровля.Важный момент: перед креплением к карнизу край полосы (25–30 мм) загибается по всей длине, на фото этот козырек обозначен красной стрелочкой.Сама же полоса фиксируется на карнизе саморезами с прессшайбой (на них указывают желтые стрелочки), шаг фиксации 60–80 см. |
Какой вид кровельного железа выбрать?
Оцинкованная сталь
Металлические листы, предназначенные для кровельных работ, различаются внешним видом и покрытием.
- Черное железо – листы или рулонная сталь без покрытия, отличается устойчивость к механическому воздействию, но не переносит влаги. Это бюджетный материал, но для долгосрочной эксплуатации нуждается в антикоррозийном покрытии.
Старая крыша из черного металла
- Оцинкованная сталь – имеет гладкую поверхность, устойчива к атмосферным осадкам благодаря защитному слою цинка, незаменима при устройстве фальцевой кровли.
- Профилированный металл – оцинкованное железо, подвергшееся профилированию для создания ребер жесткости. Имеет трапециевидное, волнообразное или прямоугольное сечение. После обработки полимерным покрытием значительно увеличиваются антикоррозийные и эстетические свойства материала.
Этапы монтажа кровли из оцинкованной стали
Кровля из оцинкованной стали
Перед тем как покрыть крышу железом, необходимо изготовить прочную обрешетку, которая исключит прогибы металла. Основой под железные листы служат деревянные брусья, расположенные в 20 см друг от друга, сплошная обрешетка из обрезных досок или пошаговая обрешетка из досок, прибитых на расстоянии в 10 см.
Соединять листы с цинкованным железом можно, укладывая их внахлест, и закрепляя гвоздями со специальной прокладкой, или более трудоемким и надежным способом – фальцеванием. Для выполнения работы необходимы:
- деревянная киянка;
- ножницы по металлу;
- верстак для заготовки картин;
- металлический молоток;
- гребнегиб;
- рулетка;
- смесь олифы с суриком.
Железные листы перед началом работы грунтуют смесью олифы и сурика, чтобы увеличить сопротивление коррозии. Просушенное железо режут на части нужных размеров, для этого используют ножницы по металлу (болгарка категорически запрещается). Фальцевый способ надежно защищает стыки от протекания. Он представляет собой соединение соседних листов железа в замок, выполненный путем отгибания кромки.
Типы лежачего фальцевого соединения
Для горизонтального соединения выполняются лежачие фальцы. Их изготавливают при помощи специальных станков или на верстаках, используя молоток и киянку.
У кромки листа проводят линию и загибают край при помощи киянки, для этой работы понадобится верстак с металлическим уголком. На другом листе кромку отгибают несколько раз, до создания п-образной формы.
Место соединения уплотняется и загибается вплотную к металлическому листу. Таким способом формируются заготовки для укладки на крышу, их называют картины.
На крыше все картины соединяются с помощью продольных стоячих фальцев. При их изготовлении используют гребнегиб. Перед началом крепления проверяется расположение листов в вертикальной плоскости. Длину заготовки рекомендуется выполнять равной размеру ската крыши. Картины укладывают рядами от конька к желобу. Для уплотнения лежачих фальцев используется стальная полоса.
В местах, требующих особой прочности швов, используют двойной фальц. Он изготовляется загибом кромок двух листов, с последующим одновременным сворачиванием. Лежачий фальц устанавливается загибом к карнизу, это позволяет воде беспрепятственно стекать по крыше. К обрешетке картины крепятся металлическими кляммерами.
Воротник для тубы дымохода
Самым сложным этапом является устройство воротника для тубы дымохода. Он изготавливается предварительно, по форме и размерам трубы. С металлическими листами воротник соединяется стоячими фальцами.
Чтобы понять, как правильно выполнить монтаж кровли, используя фальцевое соединение, стоит посмотреть видео с рекомендациями профессионалов.
Особенности покрытия кровли профилированным листом
- Определяясь с размером гофролиста, выбирайте равный по длине скату крыши, если она велика, ориентируйтесь на удобство транспортировки.
- Подсчитывая количество листов, учтите угол наклона крыши, если он в пределах 15 до 30 градусов, потребуется нахлест до 20 см.
- Перед монтажом профнастила укладывается гидроизоляционная пленка. Она крепится скобами к стропилам. Поверх нее устанавливаются контр-рейки, обеспечивающие зазор с металлическими листами.
- Полимерное покрытие профлистов не должно повредиться во время транспортировки и монтажа, это приведет к потере антикоррозийных свойств материала.
Марки профнастила различаются прочностью и высотой волны. Для устройства надежной кровли используют две марки:
- НС – для крыш со значительным углом ската, не испытывающих высокой нагрузки;
- Н – используется для капитальной кровли, отличается дополнительными ребрами жесткости.
Монтаж профнастила
Монтаж профнастила на крышу
Профлисты легко поддаются обработке, для укладки и крепления понадобится ножовка по металлу и шуруповерт. Укладывают листы снизу вверх, начиная от правого торца. Цельные профилированные листы предварительно закрепляют одним саморезом и укладывают по всей длине крыши.
После выравнивания по карнизу проводится окончательный крепеж кровельными саморезами, головки которых подбираются по цвету полимерного покрытия. По горизонтали они вкручиваются шуруповертом в каждую вторую волну, по вертикали на расстоянии шага обрешетки.
Верхняя и нижняя части закрепляются саморезом в каждый профиль.
При использовании нескольких рядов профнастила, их поперечные стыки соединяют с нахлестом не меньше 20 см и промазывают силиконовым герметиком.
Работая, с профилированным железом, следует соблюдать осторожность, чтобы не допустить повреждений в процессе передвижения. Рекомендуется надевать мягкую обувь или сделать деревянный настил на готовом участке крыши.
Крыша из металла
Правильно установленная кровля из железа обеспечит надежную защиту на долгие годы, это добротное покрытие устоит под действием осадков и ветра. Блестящая или цветная поверхность, используемых металлических листов, дополнит архитектуру здания.
Фото
Снегозадержатели на фальцевой кровле
Монтаж фальцевой кровли
Крутой уклон крыши
Медная кровля
В этом видео рассказывается о монтаже металлопрофиля своими руками:
Это видео демонстрирует монтаж кровли из профнастила:

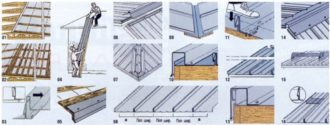

Как делать фальцевую крышу из железных листов
1.Металлическая кровля: особенности каждого вида
2. Использование покрытия из цветного металла
3. Установка покрытия: подготовительный этап
4. Особенности узлов при укладке металлических кровель
5. Монтаж покрытия
6. Ремонтные работы на крыше
7. Обеспечение молниезащиты
На сегодняшний день споры об эффективности черепицы и металлической кровли завершились доказательством высоких защитных качеств, предотвращающих протекание влаги и устойчивых к погодным негативным факторам, последнего материала.
Применение крыши из металлических листов наблюдается как в строительстве жилищного фонда, так и промышленной недвижимости.
Можно ли выполнить монтаж металлической кровли самостоятельно – рассмотрим основные нюансы этого вопроса.
Структура такой кровли представлена несколькими вариантами:
- плоское стальное листовое покрытие, называемое также фальцевой кровлей;
- профнастил;
- металлочерепица;
- материал изготовленный из цветного металла.
Для того чтобы подобрать покрытие с учетом конкретных требований, необходимо разобраться в особенностях свойств каждого материала, имеющегося на рынке.
Немаловажным критерием является также тип их полимерного напыления, которое обеспечивает надежную защиту металла от коррозии. Такое покрытие устойчиво к УФ-лучам, температурным колебаниям и механическому повреждению.
Металлическая кровля: особенности каждого вида
В большинстве случаев, металлическая кровля своими руками возводится из оцинкованной стали.
Она является достаточно простой для установки, из нее изготавливаются водосточные трубы, настенные желоба и карнизные свесы. В процессе производства основа кровельной стали обрабатывается цинком, предотвращающим появление коррозии.
Кровельные работы выполняются из листовой стали от 0,5 мм, помимо этого, используется и зарекомендовавший на рынке Алюцинк (Aluzink), представленный в виде стального листа, покрытого алюминиевым сплавом, цинком и кремнием – в соотношении 55%, 16% и 1,6%.
Профнастил – кровельный материал, прошедший профилирование, что существенно повышает его твердость и упругость.
Сфера применения профилированных листов достаточно обширна – промышленное строительство, возведение перекрытия между этажами домов, строительство заборов, облицовка помещений, включая хозяйственные и жилые помещения.
Монтаж металлической фальцевой кровли отличается соединением картин фальцами.
Подобная конструкция металлической кровли предполагает, что из объединяемых между собой листов получаются картины, в ходе их скрепления образуется шов – фальцы.
Популярным кровельным покрытием является металлочерепица, которую можно увидеть на крышах торговых точек, кафе и киосков. Она быстро монтируется, не вызывает сложностей при транспортировке, отличается большим разнообразием цветовых оттенков, продолжительным эксплуатационным сроком, при этом стоимость на данный материал приемлема для строительства любого бюджета.
Использование покрытия из цветного металла
В производстве металлической кровли применяются сплавы меди, алюминия, цинка и титана. Медь отвечает всем основным строительным требованиям – она устойчива к коррозийному воздействию, не шелушится, не нуждается в особом уходе, что приводит к существенному сокращению эксплуатационных расходов.
Благодаря естественному красноватому оттенку меди крыша будет выглядеть не только оригинально, но и изящно. Единственным недостатком наряду с большим количеством преимуществ данного покрытия является высокая стоимость.
За счет небольшого веса алюминия из него могут сооружаться любые виды металлической кровли без специального подбора конкретной обрешетки(прочитайте: «Какая бывает алюминиевая кровля – преимущества и недостатки»).
Фальцевая кровля своими руками
Алюминиевая металлочерепица отличается долговечностью, устойчивостью к атмосферному влиянию, сохранением цвета в первоначальном виде на протяжении всего время использования.
При сравнении цинко-титанового сплава и меди налицо достоинства первого. На покрытии из этого экологически чистого материала не появляется ржавчина, а срок службы превышает период эксплуатации аналогов. Расценки на цинко-титан в 2-3 раза ниже тех, что предлагаются на медь.
Установка покрытия: подготовительный этап
Для тех, кто самостоятельно занимается монтажом металлической кровли, ниже представлен вариант обустройства стальной оцинкованной конструкции.
Начинаются работы с подготовительного этапа с учетом установленных требований — снип кровли металлические, в которых особое внимание уделяется:
- проверке величины угла ската (металлическая кровля из стальных листов сооружается с уклоном в 16-30 градусов);
- диагностике надежности обрешеточных реек;
- качеству кровельного покрытия, на котором не должно быть вздутия, отслаивающихся слоев; цинковая прослойка должна быть нанесена равномерно.
Дополнительными элементами при укладке листов считаются:
- крепежи, включая гвозди (не менее 50 мм) для крепления кровельного покрытия к обрешетке, а также гвозди (на 100 мм), которыми фиксируются крючья и костыли, как показано на фото;
- крючья, фиксирующие желоба.Для их изготовления понадобятся стальные отрезки размером 420x20x5 мм;
- крючья, удерживающие карнизные свесы – 450x25x5 мм;
- кляммеры, фиксирующие кровельные картины на обрешетке.
Особенности узлов при укладке металлических кровель
Для качественного монтажа элементы металлической кровли должны укладываться согласно основным параметрам.
Для металлической кровли сооружается обрешетка и стропила, где рейки должны быть порядка 50×200 мм, а бруски – 50×50 мм. Во избежание прогибов крыши под оказываемой нагрузкой промежуток между брусками выполняется не более 200 мм.
Карнизный свес устанавливается поверх досок, набитых сплошным настилом, при этом его ширина не должна превышать 0,7 м.
Коньковый стык образуется двумя смежными досками.
Кровельный стальной лист тяжелый – его вес при толщине в 0,5 мм – 1 кв. м. Сборка картин осуществляется на земле, после чего они поднимаются на крышу.
Поскольку все монтажные работы выполняются на высоте, то технология устройства металлической кровли подразумевает использование страховки и специальных поясов, особенно при превышении 1,9 м.
Монтаж покрытия
Изначально по карнизному свесу укладываются костыли шагом в 0,7 м, при этом отступ должен быть от 150 мм. Они поддерживают картины, которые получаются достаточно просто – края листов загибаются при помощи специального оборудования, включая фальцегибочные станки.
Благодаря лежачим фальцам, закрепляемым по коротким сторонам покрытия, и стоячим (гребневым), монтируемым по длине, обеспечивается отток влаги с поверхности кровли.
Для монтажа фальцевой кровлииспользуются кляммеры, которые нужно с одного конца вбить в обрешетку, а с другого – в стоячий фальц.
Выполняется кровля из металлических листов со сдвигом второй полосы материала на 60 мм для разведения лежачих фальцев в разные стороны. Смещение гребневых фальц допускается не менее такого же расстояния.
Соединяются фальцы как одинарно, так и вдвойне. Особого внимания требуют места скопления влаги, разжелобки и желоба, а также в случае небольшого уклона крыши. Среди всевозможных вариантов соединения самым простым является использование отворотки, для обустройства которой понадобится только брусок и молоток.
Увеличению производительности монтажа способствуют такие инструменты как гребнегибы.
Для удаления лишних металлических элементов применяются специальные ножницы, а для соединения кроев полосы разжелобка – лежачий фальц.
Ремонтные работы на крыше
Выполнение ремонта крыши, при котором разбирается часть кровельного покрытия, считается сложным и дорогостоящим процессом, поэтому многие застройщики отдают предпочтение локальному ремонту без замены листов.
При наличии незначительных повреждений (менее 5 мм) снип на металлическую кровлю предлагает использовать акриловый или силиконовый герметик, а также суриковую смазку. Смесь наносится толстым слоем обычным шпателем. Также можно пользоваться клейкой битумной лентой Nicoband.
Устройство и монтаж металлической кровли, подробное видео:
Обеспечение молниезащиты
Металлическая кровля, будучи отличным молниеприемником, не требует установки специального оборудования, однако у проверяющих органов могут возникнуть по этому поводу некоторые вопросы.
Чтобы избежать спорных ситуаций, рекомендуется соединить неметаллические кровельные материалы с теми, которые выступают молниеприемниками.
Фальцевая кровля
Минимальный набор ручных кровельных инструментовДвухместные соединения с швомПолуавтоматические самоходные машиныМашины для прокатки листового металлаПокрытия для крыш
Преимущества метода прокатки кровельного производства
Фальцевая кровля своими руками: монтаж, советы (с фото и видео)
При строительстве частных домов и коттеджей, в последнее время все чаще стала использоваться фальцевая кровля, как наиболее оптимальный вариант исполнения крыши для любого одно и двухэтажного строения, соблюдая пункты СНИП (строительных норм и правил ведения строительных работ).
Фальцеванием называется определенная технология укладки металлических листов на крыше, узлы которых соединяются особым образом, используя станок (детали можно увидеть на фото ниже).
Что она собой представляет?
Данный способ прекрасно подходит для восстановительных работ над памятниками архитектуры.
Фальцовка кровли применяется и при строительстве частных жилых домов, в первую очередь, благодаря доступности и долговечности материала.
Технология фальцевой кровли возникла в Германии, именно оттуда к нам и пришло это определение (от глагола «falzen», что с немецкого обозначает «сгибать»).
Также, помимо самого способа, был разработан специальный инструмент для фальцевой кровли и станок, обеспечивающие проведения качественных работ, т.к. согнуть металл голыми руками, создавая, к примеру, купол, не получится.
В наше время купить качественное устройство, чтобы сделать фальцевый кровельный пирог не составляет никакого труда, огромное разнообразие оборудования присутствует на отечественном и на зарубежном рынках строительного оборудования, а инструкция на понятном языке дополняет такое устройство.
Само фальцевание и ремонт фальцевой кровли хоть и звучат сложно, в основном не требуют наличия специализированных навыков и умений, немного практики и даже человек, не осведомленный в строительном деле, сможет качественно выполнить данную процедуру или сделать купол как на фото ниже. Главное, соблюдать пункты СНИП.
Убедиться в качестве работы можно со временем, если листы скреплены надежно и с соблюдением СНИП, в жилье не будет проникать влага.
Произвести монтаж фальцевой кровли или создать купол можно и на строительной площадке, используя станок, и непосредственно — на самой крыше.
Классификация фальцевого шва и разновидности используемых материалов
Существует несколько разновидностей фальцевого шва: лежачий, стоячий, двойной и одинарный. От типа шва во многом зависит и технология укладки.
Стоячими фальцами соединяются боковые края полос стали, идущие вдоль ската.
Фальцы выполняем с использованием специального электромеханического закаточного устройства, представленного на фото.
Самым оптимальным и надежным видом фальцевого шва является двойной стоячий – в таком случае, герметичность будет максимальной, что не позволит просочиться даже капле влаги.
При создании кровельного фальцевого покрытия, используя станок, могут применяться несколько составляющих.
:
Цветные металлы, а именно медь, алюминий или цинк-титановый сплав. С течением времени — красный цвет крыши переходит в коричневый, а следом – в матово-черный.
Фальцевую медную крышу можно покрыть защитным слоем патины, данная технология продлит срок службы кровли и защитит первоначальный цвет, убережет от порчи и коррозии наш сплошной купол.
Иными словами, слой патины превратил медь крыши на фото снизу в практически неуязвимый материал.
Из-за такой особенности медь пользуется наибольшей популярностью среди кровельных материалов.
На практике известны случаи, когда медная фальцевая кровля, защищенная патиной (при монтаже использовался специальный станок), прослужила больше сотни лет.
Помимо продолжительного срока службы металлическая крыша из меди популярна по следующим причинам:
- Фальцевая поверхность абсолютно не будет нуждаться в эксплуатационных расходах. После проведения работ отсутствует необходимость красить или чистить поверхность, используя дорогие устройства и строительную технику, кровельный пирог будет убережен от воздействия неблагоприятных погодных условий;
- Медь безвредна для организма человека, материал не выделяет вредные вещества;
- Благодаря высокому показателю пластичности меди ремонт фальцевой кровли выполняется быстро и просто, металл поддается плавке.
Наравне с медью фальцевание делается с использованием полимерных материалов, при этом соблюдая СНИП (показаны на фото внизу).
Фальцевая поверхность состоит из нескольких слоев: сталь, цинк, грунт, слой краски и сам полимер.
Данное сочетание слоев подобрано с использованием многолетнего опыта и практики, все компоненты выполняют свои определенные функции, ремонт фальцевой кровли, инструкция которого доступна каждому, достаточно прост.
Следует помнить, что не все полимерные покрытия обладают одинаковыми свойствами, согласно СНИП.
У каждого материала есть свой показатель воздействия ультрафиолетового света на покрытие, предел прочности при различных температурах.
Следом, по популярности использования, идет профилированное покрытие.
Используя станок, придание металлическим листам волнистой формы обусловлено декоративными целями, благодаря чему покрытие красиво выглядит (на фото снизу вы можете увидеть пример).
Такие листы могут производиться с использованием полимерной продукции, но не всегда они включены в состав.
Технология полимерного профилированного покрытия позволит создать такие формы крыши:
- Трапециеобразная фальцевая кровля;
- Обычная, закругленная металлическая крыша;
- Синусообразная фальцевая кровля.
Различаются гофрированные листы по ширине готового профиля, по условиям применения, по форме и высоте гофры.
Кровельной пирог данного вида может подходить как для крупного производства и офиса, так и для обустройства частного жилья, можно даже создать купол для городской постройки с соблюдением требований СНИП.
Среди построек нестандартной формы (примером может служить купол), строители чаще всего используют алюминий.
Данный элемент имеет гибкую основу и прекрасную сопротивляемость погодным условиям и коррозии, что немаловажно для городских строений.
При наличии требуемого количества этого гибкого металла, строительные организации могут выполнить ремонт фальцевой кровли и ее укладку, используя станок, в зависимости от требований можно сделать, например, купол. Также кровельный пирог может принять любую другую форму (самые распространенные представлены на фото внизу).
Также, при помощи фальцовой технологии, можно добиться различного рельефа.
Алюминий одинаково хорошо проявляет себя в любой форме, даже декоративные фигуры будут смотреться аккуратно и изящно, если вся работа выполнена квалифицированными профессионалами.
Само алюминиевое фальцевое покрытие, во время эксплуатации образует специальную защитную пленку, защищающую материал от воздействия окружающей среды.
При этом отдельное внимание следует уделить свободному доступу воздуха к материалу.
Помимо хорошей защиты от коррозии, алюминий не пропускает ультрафиолет и не горит. Качественно выполненная алюминиевая фальцевая кровля своими руками прослужит несколько десятков лет!
На видео ниже показано устройство фальцевой кровли.
:
В последнее время стала пользоваться спросом технология фальцевого покрытия с помощью кляммеров.
Кляммер – специальное приспособление изогнутой формы, с помощью которого лист стали крепится к обрешетке.
Удобство кляммера в том, что к листам он крепится обычными саморезами, что компенсирует отсутствие специальных отверстий в кровельном материале.
Как правильно класть фальцевую кровлю?
Список работ выглядит следующим образом:
- Для начала устанавливается стропильная система с соблюдением требований СНИП. Элементы системы обрабатываются средством для защиты от воспламенения, а также антисептиком. На данном этапе рассчитываются планируемые в дальнейшем участки наибольшей и наименьшей нагрузки;
- Монтируются звукоизоляционная и гидроизоляционная мембрана;
- Необходимо сформировать систему легкого доступа кислорода к слоям фальцевой поверхности. Для этого создаются специальные отверстия в карнизе и коньке;
- Укладывается обрешетка под фальцевую кровлю, которая в дальнейшем обеспечит вентилируемое пространство;
- Устанавливается гребень;
- С нахлестом кладутся листы металла, устанавливается самозащелкивающаяся фальцевая кровля. Соединение листов при этом, происходит на самой крыше, с помощью специального устройства;
- На открытые места монтируются фартуки, состоящие из идентичного остальному покрытию материала.
Следует помнить, что фальцевое покрытие можно монтировать, если угол наклона крыши составляет минимум 7 градусов, согласно требованиям СНИП.
Если градус еще меньше, то материал может деформироваться, а в месте соединения листов металла образуются протекания.
:
Данное покрытие не рекомендуется резать болгаркой, для таких целей существует специализированное оборудование.
При обрезании части покрытия, углы среза нужно покрывать веществом, защищающим от коррозии.
