Как делать монтаж металлочерепицы?

Монтаж крыши из металлочерепицы

Строительство – отрасль недешевая. А денег, как известно, много не бывает, поэтому сэкономить можно на рабочей силе, т.е. сделать все самому.

Перед тем как приступить к монтажным работам, следует:

• во-первых, определить объем финансовых затрат;
• во-вторых, подобрать конструкцию будущей кровли;
• в-третьих, внимательно изучить технологический процесс.

Сколько стоит покрыть крышу

Какой бы конструкции ни была кровля, ее стоимость составляют из четырех позиций:

• каркас;
• изоляторы;
• верхний кровельный материал;
• оплата труда рабочих (в нашем случае эта статья затрат отсутствует).

Первый и самый простой способ установить стоимость своей крыши – обзвонить местные фирмы и спросить у менеджера о ценах на монтаж крыши из металлочерепицы, предварительно посчитав площадь своей крыши. Многие сотрудники охотно расскажут приблизительные расценки. Второй вариант (вычислить все самому) сложнее, но не менее точный и надежный.

Пример расчёта стоимости работ по монтажу

Расчет объемов

Каркас – деревянная конструкция, состоящая из основных и вспомогательных фрагментов. Первые – мауэрлат, стропила, обрешетка; вторые – затяжка, стойки, подкосы. Все вместе они составляют стропильную систему крыши.

Но есть один нюанс – расчет проводится не для всех типов крыш, а для односкатной, двускатной, мансардной (в том числе и ломаной крыши) и вальмовой. То есть, если у Вас больше, чем четыре ската, то считать придется вручную. После того, как определили количество досок и бруса, выбираем изолирующие материалы для крыши из металллочерепицы.

Изолирующие материалы

Изоляторы для кровельных работ потребуются следующие: паро-гидроизоляция и теплоизоляция.

Изолирующие материалы для крыши из металлочерепицы

Основной объем атмосферной влаги удерживает металлочерепица, но пары, содержащиеся в наружном воздухе, все равно попадают внутрь. Чтобы защитить ниже лежащие конструктивные слои применяют парогидроизоляцию. Отличие пароизоляции от гидроизоляции заключается в том, что первая нацелена на пропуск паров изнутри помещения наружу, а вторая – на то, чтобы внешняя влага не проникла внутрь конструкции кровли. Пленочные парогидроизоляторы совмещают в себе функции обоих слоев и бывают перфорированные неперфорированные. На упаковке такого рулонного материала после наименования указывают цифру, она обозначает вес 1м2 пленки.

Лидерами продаж на рынке влагозащитных пленок можно считать «Изопсан», «KLØBER», «Технониколь», «ДЮПОН», но есть и аналоги дешевле.

Ограждающий материал

Как уже было сказано выше, основную защитную функцию несет верхний кровельный слой – металлочерепица, представляющая собой листы тонколистовой стали (оцинкованной), алюминия или меди, покрытые полимерным слоем и деформированные холодным методом. Визуально металлочерепица очень похожа на обыкновенную черепицу, однако имеет гораздо меньшую массу – 5кг/м2, и это не единственное ее достоинство.

Схема монтажа крыши

Ощутимыми плюсами крыши под металлочерепицу назовем также:

• долговечность (15 – 20 лет);
• эстетичный внешний вид;
• простота монтажа и ремонта в ходе эксплуатации.

Красота, конечно, важна, но качественные характеристики играют определяющую роль. Обращать внимание стоит на:

• стальную основу, содержащую необходимые легирующие элементы, которые улучшают прочность и прокат металла;
• класс и вид защитного покрытия;
• класс и вид защитно-декоративного полимерного покрытия.

Оптимальная толщина стального листа от 0,45 до 0,5 мм. При меньшей толщине возникают трудности в монтаже крыши из металлочерепицы: прогибы, изломы и прочие деформации. Защитная же основа металлопокрытия при производстве металлочерепицы бывает:

• цинковая;
• цинкалюминиевая;
• алюмоцинковая;
• алюмокремниевая;
• железоцинковая.

Расход цинка при производстве составляет 225-275 г/м2.

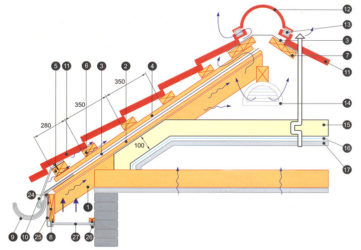

Схема устройства кровли под металлочерепицу

Как защитно-декоративный слой при производстве металлочерепицы используют следующие виды покрытий:

• полиэстеровые (PE);
• полиуретановые (Pural);
• поливинилденфторидные;
• акрилатные;
• пластизольные.

Для эксплуатации в среде городской атмосферы (кроме случаев, когда вблизи расположены заводы, выбрасывающие в окружающую среду агрессивные вещества) оптимально покрытие полиэстером толщиной от 25 до 30 мкм. Приведенные выше покрытия «в чистом виде» не применяются. Зарубежные и отечественные фирмы наносят сложные составы сополимеров с разнообразными присадками. Рецепт таких покрытий держится в строжайшем секрете.

После покупки всех необходимых материалов приступаем к строительству.

Инструмент для возведения кровли своими руками

Чтобы сделать крышу своими руками потребуются следующие инструменты:

• стремянка;
• ножницы по металлу;
• шуруповерт и электродрель;
• длинная рейка;
• монтажная лента;
• молоток;
• маркер;
• уровень и рулетка (желательно металлическая);
• щетка малой жесткости;
• киянка с резиновым оголовком;
• ручная дисковая пила.

Запомните: металлочерепицу ни в коем случае нельзя резать болгаркой! Это может привести к повреждению полимерного защитного покрытия, после чего в процессе эксплуатации начнет образовываться коррозия металла основания.

Схема устройства крыши

Поэтапная инструкция производства монтажных работ

Началом всех работ служит монтаж стропильной системы, осуществляемый в несколько этапов. Инструкция по монтажу как холодной, так и теплой кровли из металлочерепицы можно заключить в следующую схему монтажа:

Шаг 1. Гидроизоляция стен

Первым делом нужно проложить гидроизоляцию стен. Сделать это можно с помощью обычного рубероида. На стены укладывают брус от фронтона к фронтону по всей длине. После проверяем уровнем горизонтальность конструкций, и контролируем шаг укладки бруса. Мауэрлат крепят анкерными болтами в заранее вертикально высверленные отверстия в брусьях. Позже к нему начинают монтировать стропильные ноги.

Шаг 2. Монтаж прогонов

Монтаж прогонов способствует упрощению производства работ, так как появляется возможность крепить отдельно каждую пару стропил. Прогон ставят в наивысших позициях фронтальных стен и закрепляют в проектное положение анкерами или стальными уголками. Концы прогонов также гидроизолируют.

Шаг 3. Крепление стропил

Перед тем, как начать крепление стропил к уже собранным элементам каркаса, следует разложить все стропильные доски в строгой последовательности их дальнейшей укладки. Все элементы обязательно маркируем, чтобы избежать путаницы.

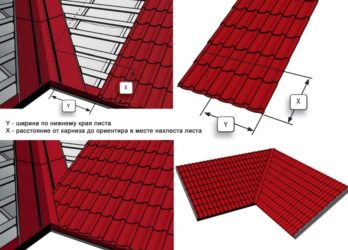

Как покрыть угол крыши металлочерепицей

Стропильные ноги подрезаем, точно подгоняем все зазоры и углы. В верхней секции стропила соединяют накладками. В каждом соединение должно быть минимум 5 гвоздей. Вначале монтируют крайние стропильные секции, а затем те, что между ними, распределяя их по всей длине дома. В нижней части стропил монтируют затяжки. Все конструкции при монтаже необходимо обязательно выверять.

Шаг 4. Монтажные работы

После установки, выверки и окончательного крепления стропильной системы начинаем кровельные монтажные работы. Чтобы крыша служила долго, а металлочерепица надежно защищала от осадков, монтаж всех фрагментов проводят в строгой технологической последовательности, включающей в себя следующие этапы:

• монтаж контрреек;
• укладка гидроизоляции;
• крепление элементов вертикальной обрешетки;
• монтаж начальных брусков горизонтальной обрешетки;
• дополнительная обрешетка;
• установка ветровых досок;
• монтаж кронштейнов водоотводных желобов;
• карнизные планки;
• монтаж металлочерепицы;
• конек кровли и его уплотнитель;
• теплоизоляционные работы;
• пароизоляция;
• подшивка мансарды (для мансардной кровли).

Если кровля холодная, то последние три этапа не учитывают.

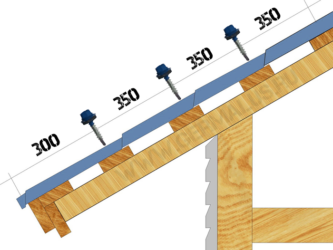

Металлочерепица подходит для кровель с уклоном скатов не ниже 14°. Шаг поперечной волны металлочерепицы напрямую влияет на интервал реек обрешетки. Так, при поперечной волне с диапазоном 300,350 и 400 мм шаг обрешетки соответственно составит 300,350 и 400 мм. Расстояние между самой нижней рейкой обрешетки и следующей за ней соответственно равен 230,280 и 330 мм. Сами фрагменты обрешетки обязательно подвергают антисептической обработке.

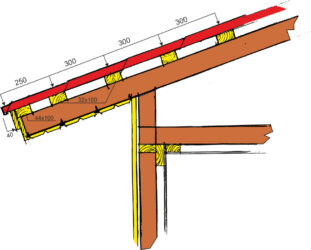

Правильный шаг обрешётки для металлочерепицы

Сплошную обрешетку устраивают в местах проходов дымоходов, по месту расположения ендов. До того, как начать крепеж металлочерепицы, обязательно по сплошной обрешетке следует закрепить нижние планки ендовы. Нахлест одной части на другую составляет порядка 100-150 мм. Черепицу монтируют снизу вверх. Участки стыковки листов металлочерепицы дополнительно закрывают декоративными вставками – верхними планками ендовы.

Еще один крайне важный аспект при самостоятельном монтаже металлочерепичной кровли – крепеж. Приобретайте у поставщика комплект крепежа и металлочерепицы вместе, иначе можете утратить гарантийные права на приобретенный товар.

Техника безопасности

Строительно-монтажные работы – опасный вид деятельности. Все операции по распилке, резке, сверлению, креплению совершайте в спецодежде, перчатках и защитных масках или очках. При длительных работах руки потеют, инструменты могут выскользнуть, повредить пальцы и занести инфекцию. Ношение масок и очков поможет защитить глаза от металлической пыли, а дыхательные пути от микро-гранул утеплителя. В качестве которого применяют рулонные минераловатные материалы.

Соблюдение правил безопасности – залог вашего здоровья.

Источник: https://stroicod.ru/material/metallocherepica/montazh-kryshi.html

Как выполнить монтаж металлочерепицы своими руками – от планирования до реализации проекта

Металлочерепица – это один из наиболее востребованных материалов, используемых для обустройства кровли. Данный материал хорош как своими эксплуатационными характеристиками, так и простотой монтажа, что поспособствовало его популяризации в среде владельцев частных домов, решивших построить крышу самостоятельно. В этой статье речь пойдет о том, как выполнить монтаж металлочерепицы своими руками.

Выбор и приобретение металлочерепицы

Чтобы приобрести достаточное для обустройства крыши количество материала, необходимо составить подробный план будущей конструкции – а для этого требуется провести замеры крыши и отобразить полученные данные на эскизе.

К параметрам, определяющим количество металлочерепицы, относятся следующие:

1. Длина ската крыши. Замеры проводятся от конька до крайней части карниза, но для предельной точности стоит измерить три показателя – расстояние между свесами и по средней линии конька. В качестве точек отсчета принимается наружная часть ветровой доски и центральная линия конька.
2. Длина карнизов и коньков. Эти показатели необходимо измерять вдоль всего периметра здания с учетом конструкции будущей кровли.
3. Длина внутренних углов (ендовы) и наружных углов (хребты).
4. Также на схеме должны отображаться размеры всех вентиляционных шахт, слуховых окон, дымовых труб и антенн, присутствующих на крыше.

Расчет необходимого количества металлочерепицы осуществляется продавцами на основе предварительно составленного плана кровли, поэтому его необходимо расписывать во всех подробностях. Кроме непосредственно листов металлочерепицы, в комплекте должен идти полный набор креплений и аксессуаров.

Складирование и хранение металлочерепицы

Стандартная металлочерепица выпускается в листовой форме мерной длины до 7,5 метров. Для хранения листов нужна ровная поверхность, поверх которой через каждые 50 см выложены деревянные бруски. Листы складываются стопками, накрываются и нагружаются парой мешков, заполненных песком – в случае порывистого ветра они предохранят листы от разлета.

При монтаже металлочерепица затаскивается на крышу по двум направляющим доскам. Удерживать листы нужно за бока в тех точках, где имеются волны.

Подготовка конструкций крыши — пошаговая инструкция

Перед тем, как монтировать металлочерепицу на крышу, нужно удостовериться в правильности установки несущих конструкций кровли. В частности, все элементы обрешетки уже должны находиться на своих местах, а изоляция не должна иметь каких-либо дефектов вроде разрывов или зазоров. Обрешетка должна устанавливаться с таким шагом, который указывается в приложенных к материалу документах.

Толщина обрешетки рассчитывается в зависимости от величины шага стропил и уровня атмосферных осадков в данном регионе. Последний показатель для разных регионов может существенно отличаться, поэтому необходимо найти подходящие данные. В том случае, если стропила расположены на расстоянии более 90 см друг от друга, или же если на кровлю ожидается серьезная снеговая нагрузка, то возле карнизов между досками стоит установить дополнительные элементы обрешетки или сплошной настил, который позволит в дальнейшем установить снегозадержатели или ограждение.

Первая доска обрешетки, идущая сразу за карнизным свесом, может иметь отличающееся от остальных досок сечение. Как правило, в проектной документации присутствует рекомендуемая величина сечения обрешетки – можно воспользоваться именно этим значением. Если проекта нет, то всегда есть возможность заказать его у поставщиков металлочерепицы – разумеется, это дополнительная услуга, поэтому бюджет, выделенный на кровлю, придется увеличить.

В точке, где устанавливается конек, нужна еще одна доска, к которой будут крепиться элементы конька. В ендовах же, если они будут обустраиваться, между элементами обрешетки также набиваются дополнительные доски, повышающие прочность конструкции и снижающие вероятность повреждения листов металлочерепицы.

Еще один момент, который нельзя обделять вниманием, обустраивая из металлочерепицы крышу своими руками – вентиляция пространства под кровлей. Воздуху нужно обеспечить беспрепятственный проход в это пространство через карнизы и выход через коньковую часть, чтобы он проходил через все расположенные под кровлей участки и вентилировал внутреннюю часть металлочерепицы. Кровлю необходимо проектировать таким образом, чтобы на ней не было участков, где воздух будет застаиваться. Отсутствие хорошей вентиляции зачастую приводит к разрушению конструкции из-за воздействия конденсата и протеканий.

Производители металлочерепицы знают о необходимости вентилирования конструкции и стараются учитывать этот аспект. Оптимальным решением, которое обеспечит качественную вентиляцию, являются зазоры, находящиеся между досками обрешетки и в пространстве между контробрешеткой – за счет этого обеспечивается продув металлочерепицы и гидроизоляционного слоя.

И последнее, чему стоит уделить внимание – деревянные элементы конструкции нужно обработать составами, повышающими огнестойкость и устойчивость к биологическим воздействиям. Самым дешевым вариантом защитного состава является известковое молоко, но строительный рынок предлагает и массу других вариантов – при наличии бюджета можно приобрести покрытие с самыми разными характеристиками.

Необходимые инструменты

Перед тем, как выполнять пошаговый монтаж металлочерепицы, нужно запастись следующим набором инструментов:

• Шуруповерт;
• Молоток;
• Резиновая киянка;
• Мягкая щетка;
• Тканевая рулетка;
• Строительный уровень;
• Маркер.

Для нарезки листов подходит несколько инструментов, но для работы будет достаточно одного из них:

• Ручная дисковая пила (упрощает работу с большим количеством листов);
• Электрический лобзик и набор пилок с небольшими зубьями;
• Электродрель с насадкой для резки металла;
• Ножницы по металлу.

Стандартный строительный инструмент – болгарка – для нарезки металлочерепицы использовать нельзя. В процессе работы с болгаркой всегда происходит деформация полимерного покрытия в месте разреза. Кроме того, разогретые опилки являются причиной прогорания верхнего слоя материала, в результате чего он становится непригоден для дальнейшего использования.

Алгоритм монтажа металлочерепицы своими руками

Инструкция монтажа металлочерепицы своими руками сводится к следующей последовательности действий:

1. Сначала нужно установить опоры для водостоков, если они вообще будут устанавливаться. Шаг между опорами должен составлять 70 см или меньше.
2. Далее при помощи оцинкованных гвоздей крепятся карнизные планки. Шаг крепления составляет около 30 см. Планки должны устанавливаться с нахлестом, составляющим около 10-15 см. Мембрана гидроизоляции напускается на планку. Гидроизоляция обязательно должна быть скрыта от попадания прямых солнечных лучей.
3. Далее пошаговая инструкция монтажа металлочерепицы предусматривает установку самих листов. Начинать укладку листов можно с любого края крыши. При укладке нужно учитывать расположение капиллярной канавки: в зависимости от нее край смонтированного ранее листа нужно или приподнять, или же укладывать листы последовательно. Самый нижний лист выравнивается относительно ската и фиксируется в черновом порядке. Свес листов со стороны карнизов должен составлять 40 мм – практика показывает, что это оптимальное значение.
4. Следующие листы устанавливаются последовательно. Выравнивать их нужно не только относительно карниза, но и относительно друг друга. Три листа временно фиксируются и плотно подгоняются друг к другу, после чего их можно закреплять. Убедившись в правильном расположении листов металлочерепицы и надлежащей величине свеса возле карниза, можно приступать к следующим шагам. Временное крепление, расположенное возле конька, уже можно извлекать.
5. Далее листы крепятся к обрешетке при помощи саморезов с уплотнителями. Фиксация листов между собой обычно выполняется саморезами 4,8х19 мм, а к обрешетке вся конструкция крепится саморезами 4,8х25 мм. Рассчитывая необходимое количество саморезов, стоит исходить из расчета около 7-10 штук на один квадратный метр кровли.
6. Листы друг к другу крепятся под прямым углом, а саморез нужно направлять в любое место, кроме капиллярной канавки. Для крепления к доскам обрешетки необходимо закручивать саморезы на 15 мм ниже волны, а шаг крепления – две волны. Возле карнизов, конька и фронтонов шаг крепления листов уменьшается до одной волны. Перед тем, как закрутить саморез, нужно проверить, попадает ли он в доску обрешетки.
7. Указанные операции повторяются по такому же алгоритму на всей поверхности ската кровли. В том случае, если используется металлочерепица нестандартных размеров, их придется стыковать по вертикали. Для этого необходимо вертикально составить цельный ряд из двух элементов, а поверх него укладывать следующий ряд. Нахлест отдельных листов вертикального ряда должен составлять около 10 см.
8. Возле конька прибивается дополнительная доска с толщиной на 10 мм больше остальных элементов. Чтобы вентиляция кровли была полноценной, между центральной линией конька и краем кровельного профиля должен быть зазор величиной не меньше 8 см. Поверх металлочерепицы крепится сам конек, а его планки фиксируются саморезами в верхних точках профиля. Величина нахлеста планок конька должна быть более 100 мм, а дистанция между саморезами может составлять от 30 до 80 см.
9. Фронтонная планка крепится с расчетом на то, что она должна закрывать верхнюю часть волны. Крепление этой планки осуществляется с шагом в 30-60 см. Монтаж фронтонных планок осуществляется от карнизной части в сторону коньковой с нахлестом около 5-10 см.

Монтаж ендов и труб на крышу

После того, как установка металлочерепицы своими руками завершена, остается обустроить внутренние углы кровли:

1. В ендовах устанавливается необходимое количество досок обрешетки (в случае больших объемов атмосферных осадков стоит установить цельную обрешетку из досок). Расстояние между досками должно составлять 20 мм.
2. По направлению от карниза в сторону конька укладывается желоб ендовы. Ширина желоба должна составлять около 50 см от центральной линии ендовы, а нахлест листов – 20 см.
3. В 10 см от центра ендовы необходимо разметить маркером линии, по которым в дальнейшем нарезаются примыкающие листы. К желобу крепится специальный уплотнитель.
4. Листы металлочерепицы обрезаются в соответствии с замерами. Подрезанная металлочерепица крепится к обрешетке в 25 см от центральной линии ендовы. Если в процессе прирезки получились неровные края листов, их стоит закрывать декоративными элементами.

Чтобы обеспечить проход через кровлю вентиляционных шахт и дымовых труб, необходимо использовать специальные фартуки, изготовленные из оцинкованной стали и имеющие полимерное покрытие. Эти фартуки устанавливаются снаружи с 15-сантиметровым нахлестом на трубы. Для примыкания фартуков используются герметики.

При необходимости установки дополнительных аксессуаров их крепление осуществляется прямо к обрешетке, с проходом насквозь через металлочерепицу. Все подробности, связанные с монтажом аксессуаров, обычно указываются в приложенной к ним документации.

Заключение

Собирается крыша из металлочерепицы своими руками пошагово без каких-либо проблем – нужно лишь подробно изучить технологию монтажа листов и дополнительных элементов кровли, а также качественно и грамотно выполнить все необходимые операции.

Источник: https://kryshadoma.com/metallocherepitsa/kak-vypolnit-montazh-metallocherepitsy-svoimi-rukami-ot-planirovaniya-do-realizatsii-proekta.html

Инструкция по монтажу металлочерепицы

Длина листа от 550 до 8000 мм Масса — 4,98 кг/м2 Минимальный уклон кровли 14°

Длина листа от 550 до 8000 мм Масса — 4,6 кг/м2 Минимальный уклон кровли 14°

Длина листа от 550 до 8000 мм Масса — 4,75 кг/м2 Минимальный уклон кровли 14°

Длина листа от 800 до 6000 мм Масса — 4,5 кг/м2 Минимальный уклон кровли 14°

2. Обрешётка, гидро- и пароизоляция

В качестве обрешётки для металлочерепицы используются профили из оцинкованной стали производства «ИНСИ» (ПШ-28-0,7, ПШ-28-1,0, ПШ-61-1,5), либо дерево (доски 25×100, 32×100 или брус 50×50), которые крепятся к стропилам снизу вверх (от карниза к коньку) с шагом, соответствующим шагу металлочерепицы. Пароизоляционная плёнка устанавливается со стороны тёплого помещения. Гидроизоляция монтируется по стропильным конструкциям.

Супердиффузионные мембраны укладываются на утеплитель без зазора, обращая внимание на расположение стороны, которая должна примыкать к утеплителю. Антиконденсатные плёнки должны устанавливаться с зазором между плёнкой и утеплителем. Необходимо строго следовать рекомендациям производителя плёнки по её применению и способу установки. При устройстве холодного чердака возможно не устанавливать гидроизоляцию, при гарантии надлежащей вентиляции подкровельного пространства.

Подкровельные плёнки укладываются по стропилам, снизу вверх поперёк ската, параллельно карнизу. Стык плёнки делается по ширине ската, с нахлёстом не менее 100 мм. По длине полотнища плёнки стыкуются на стропилах с перехлёстом 100 мм. Допустимый провис плёнки между стропилами 2 см. Максимальное расстояние при монтаже плёнок между стропильными конструкциями 1,2 м. При монтаже с использованием деревянной обрешётки антиконденсатная плёнка устанавливается под контробрешётку, для улучшения вентиляции между листом черепицы и плёнкой.

3. Карниз

Карниз крепится до монтажа листов металлочерепицы вдоль нижнего края ската. Если предусмотрено устройство организованного водостока, держатели желоба устанавливаются до монтажа карниза. В этом случае карниз должен быть смонтирован так, чтобы окончание его приходило в первую треть желоба от стены.

Карниз выравнивается по нижнему обрезу ската с помощью шнурки. Крепится к обрешётке с помощью самосверлящих винтов с плоской головкой. Стык карнизов осуществляется с нахлёстом 50-100 мм.

Подшивка карнизного свеса кровли выполняется различными способами. Для подшивки используют: профлист, металлосайдинг, фасадную панель. Возможны два варианта расположения материалов: вдоль или перпендикулярно стене.

4. Монтаж листов металлочерепицы

Укладку листов металлочерепицы производить справа налево. Монтаж начинается с установки первых двух листов. Первый лист металлочерепицы крепится само-резом в нижнем правом углу так, чтобы нижний край листа приходился по краю обрешётки. Второй лист металлочерепицы накладывается сверху, закрывая капиллярную канавку. Края листов выравниваются по карнизу и плоскости фронтона ската. Выполнив выравнивание, листы закрепляются. Далее приступают к монтажу последующих листов металлочерепицы.

При длине ската более 6 м рекомендуется выполнять его составным, из-за неудобства транспортировки и монтажа листов. При устройстве составного ската листы металлочерепицы монтируются снизу вверх, справа налево, по схеме. Важно при таком монтаже совместить капиллярные канавки нижнего и верхнего листов. В противном случае образуется зазор между листами металлочерепицы. Листы всех видов металлочерепицы укладываются с нахлёстом по длине 200 мм. Для правильной организации нахлёста длина нижнего листа металлочерепицы должна удовлетворять формуле:

Lн.л.=0,2+b*Nш
b — величина шага черепицы; Nш — число шагов черепицы по скату

Например, этой формуле подчиняются листы длиной 3,0; 3,4; 3,8; 4,2; 4,6; 5,0 м.

Для монтажа металлочерепицы используются кровельные саморезы 4,8×35 или 4,8×20 мм. Крепление листов металлочерепицы произво¬дится в нижний прогиб профиля (рис. 12), саморезы располагаются на листах в шахматном порядке, вблизи края ската (карниз, конёк, фронтон, ендова) в каждую волну. Продольный стык листов скрепляется саморезами или заклёпками. В случаях, когда уклон кровли меньше 14° необходимо герметизировать продольные и поперечные стыки листов.

Крепление металлочерепицы в верхний прогиб волны категорически запрещается!

Крепление металлочерепицы гвоздями или саморезами без уплотняющих прокладок категорически запрещается!

Забивание кровельных саморезов молотком категорически запрещается!

По металлочерепице надо ходить аккуратно, в обуви с мягкой подошвой и наступать только в нижний прогиб волны в местах обрешётки.

Самосверлящий винт с уплотнительной прокладкой устанавливается в прогиб волны металлочерепицы под поперечной волной(в низ волны), перпендикулярно листам. Винт закручивается до момента выпрямления прокладки в горизонтальную линию. Излишнее закручивание ведёт к выгибанию прокладки и отрыву её от плоскости листа.

5. Ендова

Обрешётка в месте стыков скатов выполняется сплошной на расстоянии 400…500 мм от середины. Нижняя ендова крепится к обрешётке с помощью кляммеров. Листы металлочерепицы укладываются таким образом, чтобы от края листа до низа ендовы оставалось не менее 100 мм.

Верхняя ендова устанавливается после укладки листов металлочерепицы и крепится кровельными саморезами через 200…300 мм в верх волны металлочерепицы. Саморезы не должны нарушать целостность нижней ендовы.

6. Фронтон

Фронтон крепится таким образом, чтобы накрыть верхний прогиб волны металлочерепицы. На Рис. 13 показана подшивка выступающего со стороны фронтона свеса кровли профилем стеновым С-13, расположенным поперёк ската кровли. С-13, в этом случае, заказывается заранее или нарезается на месте в соответствии с размером выноса.

7. Конек

Стыкуются коньковые элементы с нахлёстом 100 мм. Конёк крепится кровельными саморезами 4,8 х 80 мм к обрешётке, к вершине каждой второй волны. Конёк плоский крепится кровельными саморезами 4,8 х 80 к обрешётке или 4,8 х 35 к листам металлочерепицы, к вершине каждой второй волны.

Между коньком и металлочерепицей укладывается уплотнитель пено-полиуретановый. Торцы фасонного конька закрываются декоративной заглушкой.

Для вентиляции подкровельного пространства используется вентилятор конька, который крепится кровельными саморезами к коньку. Стык обрабатывается герметиком.

8. Профиль пристенный

В местах примыкания кровли к стене, трубам и слуховым окнам устанавливается пристенный профиль. Профиль накладывается на листы металлочерепицы и крепится к стене.

Выступающие из кровли кирпичные прямоугольные трубы обрамляются следующим способом:

шаг 1 — Установка нижнего фартука трубы

Сначала нужно подготовить места примыкания нижнего фартука к боковым поверхностям трубы. Для этого, используя элементы фартука как шаблон, на трубе намечают линии реза. Затем с помощью углорезательной машинки (болгарки) делается штроба в кирпичных стенках трубы. Очистив штробу и поверхность обрешётки от кирпичной пыли, начинают монтаж элементов нижнего фартука, предварительно подрезав каждый элемент и подогнув по уклону кровли.

При монтаже фартука отогнутая верхняя кромка заводится в штробу, вертикальная стенка плотно прижимается к поверхности трубы, и в таком положении элемент фиксируется кровельными саморезами с уплотнительной прокладкой к обрешётке. Первым монтируется элемент к нижней грани трубы, затем два боковых и в конце — элемент к верхней грани. Нахлёст верхлежащих элементов на нижние должен быть не менее 150 мм.

После закрепления всех элементов к обрешётке вставленная в штробу кромка фартука промазывается силиконовым герметиком. Внимание! Для лучшего сцепления штробу нужно промыть водой.

шаг 2 — Монтаж нижнего листа от трубы до карниза

На этом этапе устанавливается плоский (оцинкованный или окрашенный) лист. Длина листа должна соответствовать расстоянию от нижней грани трубы до карниза или ближайшей ендовы, ширина не меньше ширины нижнего элемента фартука (с учётом боковых отгибок). Один край листа заводится под нижний элемент фартука, а другой выводится сверху, на карниз или ендову. После закрепления плоского листа к обрешётке с его боковых сторон делаются отгибки с помощью ручного инструмента.

шаг 3 — Укладка листов металлочерепицы по низу и с боков трубы

шаг 4 — Установка пристенного профиля

После монтажа листов металлочерепицы вокруг трубы начинают отделку трубы пристенным профилем. Порядок монтажа аналогично элементам нижнего фартука. Сначала устанавливается пристенный профиль к нижней грани трубы, с предварительной подрезкой его по её ширине, согласно рисунку. Крепление к трубе выполняется с использованием дюбель-гвоздей, а к металлочерепице профиль крепится кровельными саморезами в верхнюю часть волны.

шаг 5 — Установка пристенного профиля с боков трубы

Необходимо обработать два пристенных профиля по боковому размеру трубы и установить их на боковые грани.

шаг 6 — Установка пристенного профиля на верхнюю грань трубы

Установить пристенный профиль на верхнюю грань трубы, при этом выступающие за контур трубы вертикальные части подрезать снизу и загнуть на боковые грани трубы, закрепив дюбель-гвоздями.

шаг 7 — Установка верхнего листа металлочерепицы

Установить верхний лист металлочерепицы поверх пристенных профилей и листов металлочерепицы, уложенных ранее, при этом оставить зазор не менее 100 мм между нижним краем листа металлочерепицы и трубой. Под металлочерепицу уложить пенополиуретановый уплотнитель. В небольшой зазор, получающийся в месте стыка пристенного профиля, верхнего и бокового листов металлочерепицы заложить герметик.

Пристенный профиль используется и при внутренних переломах кровли. На внешнем переломе кровли используется элемент карниз.

Если планируется обшить трубу профлистом, тогда после обрамления трубы монтируется каркас из шляпного профиля, на него крепится профлист, углы оформляются уголком наружным 50×50.

Дымник крепится к трубе дюбель-гвоздями до монтажа профлиста.

9. Водосточная система

Водосточная система применяется на промышленных, жилых и общественных зданиях для организованного отвода воды с кровель.

Водосточная система с диаметром трубы 150мм позволит отвести дождевую воду со 117 квадратных метров ската. Значительно уменьшится количество труб на фасадах зданий. Держатели желобов монтируются на расстоянии не далее 0,7м, держатели трубы — не далее 2 м друг от друга.

Водосточная система с диаметром трубы 100мм позволит отвести дождевую воду с 52 квадратных метров ската. Держатели желобов монтируются на расстоянии не далее 0,9 м друг от друга (расчётное расстояние — 0,75 м), держатели трубы — не далее 3 м друг от друга (например, на трубу длиной 5 м необходимо 3 держателя, для трубы длиной 3 м достаточно двух.

В случае угрозы промерзания водосточной системы рекомендуется использовать системы подогрева желобов и труб.

При площади водосбора менее 30 кв.м на одну водосточную трубу желоба можно монтировать с нулевым уклоном, при большей площади водосбора уклон желобов может быть до 2%.

10. Монтаж водосточной системы:

шаг 1 — Расчет количества держателей желоба.

Общую длину желоба разделить на выбранный шаг держателей (не более 900 мм, рекомендованный шаг держателей желоба 750 мм) (см. рис.26). Полученное количество отрезков +1 – это количество держателей желоба.

шаг 2 — Разметка под держатели желоба.

На нижней обрешетке отметить места установки держателей желоба с шагом, выбранным на предыдущем этапе.

шаг 3 — Выбор уклона желоба.

Выбрать величину занижения водосточного желоба (h) исходя из эстетического восприятия линии желоба. Линия желоба должна плавно уходить вниз, не вызывая зрительного ощущения сильной кривизны края ската или облицовки карнизного свеса. Рекомендованный уклон (i) желоба составляет 1%, то есть, от 1 см на 1 м. Разницу в высотах верхней и нижней точек желоба (h) можно посчитать как:

h= L x i
где L – длина желоба;
i – уклон желоба

шаг 4 — Определение мест загиба держателей желоба.

Пронумеровать держатели от начала желоба до водосточной воронки. Отметить место загиба на первом держателе определив таким образом начальное (верхнее) положение желоба. Надо учесть при разметке, чтобы край желоба оказался на 2 -2,5 см ниже относительно линии уклона кровли (см. рис. 27).

Сложить держатели по порядку возрастания номеров и отметить места загиба, как показано на рис. 28.

шаг 5 — Крепление держателей желоба.

Выравнивая место загиба с краем обрешетки, прикрепить держатели желоба к обрешетке самосверлящими оцинкованными винтами 4,8х22 с плоской головкой  по 3 шт. на один держатель. При использовании в качестве обрешетки брусков 50х50 для надежного крепления держателей необходимо установить сдвоенный брус.

Шаг 6 – Создание уклона

Для создания уклона отогнуть первый и последний держатель, натянуть шнур между ними. Остальные держатели подогнуть так, чтобы они касались шнура (рис.29).

шаг 7 — Монтаж патрубка

В желобе на расстоянии 150 мм от нижнего края вырезать отверстие диаметром 100 мм для патрубка. Вставить патрубок по месту отверстия (рис. 30). Завести передний край патрубка под внешний загиб желоба. Загнуть фланец патрубка на заднюю кромку желоба и закрепить двумя саморезными винтами 4,2×16.

шаг 8 — Установка желоба

По торцам установить заглушки желоба (рис. 31).

Шаг 9 – Установка желоба.

Вставить желоб в держатели, заведя заднюю кромку желоба в выступ держателя.

шаг 10 — Соединение желобов.

На месте стыка желобов установить соединительный элемент желоба (рис. 32).

Шаг 11 – Монтаж углового колена.

С помощью углового колена создать переход к стене здания. Длина соединительной трубы определяется по месту (рис. 33).

Источник: https://www.insi.ru/documentation/directions/instrukcia-po-montaju-metallocherepicy.html

Как покрыть крышу металлочерепицей? Основные правила и некоторые нюансы

Монтаж металлочерепицы профессиональной бригадой

Здравствуйте, любознательные любители строители!

Металлочерепица сегодня занимает одну из ведущих позиций среди современных кровельных материалов. Крыши, покрытые ей выглядят красиво и привлекательно. Даже старые постройки при замене шифера, рубероида и т. д. обретают молодой и весёлый облик.

Многие застройщики, которые сделали выбор в пользу этого металлического волнистого покрытия, задаются таким вопросом: как правильно производится монтаж металлочерепицы, на какие моменты обращать внимание в первую очередь, а на какие можно смотреть сквозь пальцы? В этой статье попробуем подробно рассмотреть эту тему и все тонкости данной кровельной работы…

С чего начать монтаж металлочерепицы

Для начала начнем с того какие инструменты нам понадобятся для работы. Вот примерный перечень самого необходимого:

• первое, что нам понадобится — это карандаш, а лучшие маркер, для разметки листов
• затем потребуется измерительный инструмент — рулетка
• электрический лобзик или сабельная пила
• ручные или электрические ножницы по металлу
• аккумуляторный шуруповёрт или дрель
• молоток

Монтаж металлочерепицы (ендовый узел)

Первым делом следует определиться: сколько листов металлочерепицы потребуется на крышу. В расчёте нужно учесть то, что листы имеют полную и полезную площадь. Полезная площадь несколько меньше, так как этот вид кровли при монтаже имеет нахлёст 50-60 мм. Не стоит забывать и о том, что для качественного монтажа металлочерепицы нам потребуются дополнительные комплектующие материалы. К ним можно отнести: ветровые планки, коньковые планки, которые могут быть плоскими или полукруглыми, планки примыкания, капельник или карнизные планки. Кстати, все эти дополнительные элементы идут стандартных двухметровых размеров.

Нарезав или заказав нужное количество и нужную длину листов нужно подготовить соответствующее количество кровельных саморезов. Хотя, многие фирмы торгующие металлочерепичей, уже комплектуют свою продукцию необходимым количеством саморезов, которые высчитывают из заказанной квадратуры металлопрофиля. В среднем же на один квадратный метр металла расходуется 8 винтов. Такое же количество тратится на крепление коньковой, карнизной и ветровой планок (из расчёта на погонный метр по обеим сторонам).

Стоит уточнить такой важный момент – резать металлочерепицу «болгаркой» нельзя. Не зря в перечне инструментов её нет. При нагреве во время резки, разрушается защитный полимерный и цинковый слой. Значит, в месте реза, коррозия не заставит себя долго ждать.

Правильное устройство кровельной обрешётки

По своему типу каждая кровля делится на тёплую и холодную. Тёплая кровля делается, как правило, под жилое помещение на втором этаже. Если же мы рассматриваем вариант бани, то ни о какой тёплой кровле речи быть не может. Конечно, исключение составляет баня с мансардой, где делается весь кровельный пирог по всем правилам. Так что, монтаж металлочерепицы будем вести на холодной, не утеплённой кровле, так как в банном случае хорошо должен утепляться потолок, а не крыша.

Обрешётка под металлочерепицу монтируется особым способом, так как этот кровельный материал имеет своеобразные ступеньки в своей конструкции. Если при настиле обычного металлопрофиля или шифера, на этот момент вообще не обращается внимания, то здесь без специфики никак нельзя.

Начнём по порядку: у нас стоят стропила, и нам нужно сделать обрешётку. Для этого, снизу с внутренней стороны стропил (со стороны чердака) обычным мебельным степлером пристреливается гидроизоляционная плёнка. Можно применить Ютафол, Фолдер, Изоспан или им подобные материалы. Обязательно надо смотреть, как и какой стороной стелить полотно. Монтируется гидроизоляция внахлёст, горизонтально, сверху вниз.

Гидроизоляция и обрешётка кровлиСхема тёплой кровли

Можно поступить по-другому: сверху на стропила (со стороны улицы) монтируется гидроизоляция. Работы проводятся горизонтально, внахлёст 100-150 мм, но уже снизу вверх. Затем на стропила поверх плёнки прибиваются бруски толщиной 30-40 мм. Эти бруски играют роль так называемой контробрешётки. Сверху на эти бруски, начиная от карниза, горизонтально прибивается карнизная доска по всей длине крыши с напуском на фронтоны 35-40 см. Она должна быть на 10-12 мм толще основных досок обрешётки.

Следующую доску обрешётки следует располагать на определённом расстоянии от первой. Здесь всё зависит от вида применяемой металлоцерепицы. Например, если работы проводятся с металлочерепичей «Монтерей», то середину второй доски прибивают на расстоянии 300 мм от нижнего края нижней карнизной доски. Третья и последующие доски выдерживаются в интервале 350 мм друг от друга (по центрам). Если работы ведутся с видом «Макси», то все размеры увеличиваются на 50 мм., так как шаг волны здесь другой.

Две верхние коньковые доски нашиваются таким образом, чтобы сверху между ними был небольшой зазор. Это делается специально для вентиляции подкровельного пространства, исключая или уменьшая тем самым образование атмосферного конденсата. Не стоит забывать о том, что все доски необходимо обработать влагоотталкивающими пропитками, чтобы защитить их от влаги и конденсата.

Часто, при возведении небольших, сезонных сооружений с целью экономии времени и трудовых затрат, на крыше вовсе не делают контробрешётку. Просто сверху по доскам  раскатывают рулоны гидроизоляции и прямо на неё монтируют металлочерепицу. Результат не совсем эффективный, но практикуется довольно часто.

Основные моменты монтажа металлочерепицы

Монтаж металлочерепицы Монтеррей

Итак, кровельные листы приготовлены, гидроизоляция проложена, обрешётка на крыше набита с нужным интервалом. Теперь основной вопрос – монтаж металлочерепицы. Следует отметить, что все работы должны проводиться обязательно в перчатках, иначе травмы не избежать. При сильном ветре необходимо прекратить все работы, так как материал имеет большую парусность и способен улететь с крыши вместе с работником. Стоит позаботиться о своей безопасности на высоте, применяя монтажный пояс и страховочную верёвку. Обувь также необходимо подобрать соответствующую и не скользкую.

Для удобства подачи металлочерепицы на крышу разумно подставить пару длинных плах, по которым проще и легче «закатывать» листы. Укладку можно вести как справа налево, так и наоборот. Если придерживаться первого варианта, то последующие листы укладываются на предыдущие. А если слева направо, по последующие листы подсовываются под предыдущие.

Монтаж ветровой (торцевой) планки

Первым делом, на нижнюю доску обрешётки по всей длине крепится карнизная планка или как её ещё называют – капельник. Она служит для защиты дерева от случайных капель той воды, которая будет стекать с крыши. Если планируется монтаж водосточной системы, то сюда же крепятся скобы под желоб. Их количество и необходимые расстояния определяются исходя из типа конкретных водостоков.

Затем по подставленным плахам поднимается первый лист металлочерепицы. Он укладывается как можно ровнее и крепится пока только на один саморез в верхнем углу. Спуск листа вниз относительно первой доски должен быть в пределах 50 мм. Второй лист поднимается и укладывается сбоку на первый. После этого проверяется насколько ровно лежат листы относительно карниза и торца фронтона. От того, насколько ровно уложен первый лист, зависит всё качество дальнейших работ. Ведь сместить лист друг относительно друга в дальнейшем будет невозможно. И если черепица «уходит» вверх или вниз, то перекручивать придётся всю плоскость крыши.

После того как листы уложены и выровнены, они крепятся в подошву волны, там где материал плотно прилегает к обрешётке. Шаг крепления — через волну (самый низ листов), а последующие ряды в шахматном порядке чередуя волны. Затем по торцам кровли прикручиваются торцевые (ветровые) планки. Они крепятся саморезами сверху и сбоку внахлёст. Расстояние между винтами 500-600 мм.

Схема крепления металлочерепицыСаморезы для кровли

Коньковые планки (или как их ещё называют «кони») бывают двух видов: полукруглые и плоские. На полукруглые в торцах придётся ставить специальные заглушки, а плоские можно монтировать сразу. Ещё стоит упомянуть о дымоходах. Так как в банях применяют чаще всего трубы круглого сечения (обычно сэндвич трубы для дымохода), то прямоугольные и квадратные варианты рассматривать не будем.

Уплотнитель кровельных проходов (флэшка)

Под дымоход вырезается овальное отверстие, диаметром чуть больше диаметра дымовой трубы. Направление овала будет сверху вниз. И чем круче крыша, тем больше будет эллипс под дымоход. Важно точно провести замеры и «не пролететь» с вырезанным отверстием.

После того, как труба выведена через кровлю, сверху на неё одевают «флэшку» и закрывают щели между трубой и металлочерепицей. Флэшку крепят саморезами к кровле. Для получения лучшей герметизации целесообразно применить термостойкий герметик, который хорошо переносит агрессивные температурные и атмосферные условия.

Здесь рассмотрен самый простой вариант монтажа металлочерепицы, то есть обычной двухскатной крыши. Так как в бане практически не применяются сложные, ломанные конфигурации крыш, то и рассматривать более сложные моменты типа ендовы и примыкания стен здесь не будем.

Из выше изложенного видно, что монтаж металлочерепицы своими руками – дело не простое и требует определённых знаний и навыков. Но как говорится: было бы желание, а там дело за малым. Удачных Вам кровельных работ!

Цитата мудрости: Видеть легко, трудно предвидеть.

Источник: https://postroibanu.ru/krysha-i-krovlya/montazh-metallocherepicy-svoimi-rukami-osnovnye-pravila.html
