Как делать обрешетку под металлочерепицу?

Как сделать обрешетку под металлочерепицу – выбор материала и способа устройства

Металлочерепицу можно охарактеризовать как один из лучших материалов, используемых в качестве кровельного покрытия. Это обуславливается рядом преимуществ, среди которых можно выделить приемлемую стоимость, практичность и хорошие эксплуатационные характеристики. Неудивительно, что его популярность достаточно высока и продолжает расти.

Для монтажа металлочерепицы необходима надежная обрешетка, изготовленная из подходящих по размерам и качеству досок. В данной статье речь пойдет о том, как сделать обрешетку под металлочерепицу, и об особенностях этого элемента конструкции.

Функции обрешетки под металлочерепицу можно свести к следующим пунктам:

• Создание опоры для листов металлочерепицы;
• Обеспечение необходимой жесткости скатов крыши;
• Равномерное распределение нагрузок, приходящихся на все здание.

Устройство обрешетки

Обрешетка под металлочерепицу – это опора, поверх которой и будут устанавливаться листы кровли. В качестве исходного сырья для производства обрешетки используются обрезные доски или устойчивая к влаге фанера. Все размеры материала определяются на этапе расчета конструкции.

Конструкция обрешетки включает в себя два элемента:

1. Контробрешетка. Данный элемент выполняется из деревянных реек небольшой толщины (от 2 до 5 см). Контробрешетка крепится вдоль стропил над гидроизоляционным слоем и обеспечивает фиксацию пленки. Кроме того, за счет контробрешетки создается пустое пространство под кровлей, необходимое для качественной вентиляции.
2. Обрешетка под металлочерепицу. После монтажа контробрешетки под прямым углом относительно нее устанавливается основная часть обрешетки. Перед ее установкой нужно провести полноценный расчет стропильной системы и кровли.

От показателей и качества элементов обрешетки напрямую зависит прочность крыши и ее способность противостоять различным нагрузкам. Чтобы конструкция обладала необходимыми характеристиками, ее нужно еще перед монтажом детально продумать, отобразить на чертеже и рассчитать во всех подробностях.

Учитывая тот факт, что обрешетка в большинстве случаев выполнена из дерева, приходится защищать конструкцию от воздействия влаги и возможного пожара. Для этого каждая доска для обрешетки под металлочерепицу обрабатывается антисептиками и средствами, снижающими горючесть материала.

Виды обрешетки, расстояние между брусами

Для обустройства крыши с металлочерепицей в качестве кровельного материала можно использовать два вида обрешетки:

1. Сплошная обрешетка. Такой вид обрешетки, как следует из названия, укладывается без зазоров, то есть шаг обрешетки кровли практически отсутствует. Сплошная обрешетка необходима в тех случаях, где на крышу в процессе эксплуатации будут приходиться большие нагрузки – например, из-за сложных климатических условий, большого веса самой конструкции или недостаточно угла наклона скатов. Первым делом к стропилам крепится контробрешетка, а уже потом обустраивается сплошная конструкция.
2. Разреженная обрешетка. Данный вид обрешетки используется во всех остальных случаях – т.е. если на конструкцию крыши не будет приходиться большая нагрузка. В данном случае доски укладываются на некотором расстоянии друг от друга. Для определения этого расстояния и размеров досок требуется провести расчет обрешетки под металлочерепицу.

Как правильно сделать обрешетку под металлочерепицу

Перед тем, как сделать обрешетку под металлочерепицу правильно, необходимо изучить документацию, приложенную к кровельному материалу. Это важный момент – расстояние между элементами обрешетки тесно связано с особенностями листов и их размерами.

Правильная обрешетка под металлочерепицу создается с учетом следующих факторов:

1. Уклон скатов. Больший уклон позволяет увеличить расстояние между обрешеткой. Если же крыша пологая, то контробрешетку и основной настил придется укладывать плотнее, а используемые материалы должны быть более прочными.
2. Вес материала. Кровля из металлочерепицы отличается сравнительно небольшим весом, поэтому основные нагрузки возникают по другим причинам. Тем не менее, вес конструкции тоже должен учитываться в расчетах.
3. Климатические условия. В том случае, если участок, где проходит строительство, располагается в регионе с большим уровнем атмосферных осадков, то элементы обрешетки должны быть толще и располагаться на минимальном расстоянии друг от друга.
4. Размеры волны металлочерепицы. Планки основания должны располагаться так, чтобы расстояние между ними совпадало с длиной волны профиля. Учитывая длину волны перед тем, как делать обрешетку под металлочерепицу, можно основательно упростить процесс монтажа – правильно собранная обрешетка дает много преимуществ при сборке конструкции.

Зависимость обрешетки от наклона скатов — расчет

Перед тем, как сделать обрешетку под металлочерепицу на крышу, необходимо провести расчеты всей конструкции крыши, чтобы знать нагрузки, которым она будет подвергаться. Кроме того, обычно при расчетах делается хотя бы 10%-й допуск, обеспечивающий запас прочности.

Инструкция, отображающая взаимосвязь устройства обрешетки и угла наклона скатов, выглядит следующим образом:

• Крыша, имеющая небольшой уклон, должна обустраиваться с использованием сплошной обрешетки (лучше всего сделать ее из влагоустойчивой фанеры);
• В том случае, если уклон кровли превышает 35 градусов, то вполне подойдет разреженная обрешетка из досок толщиной 2-3 см при зазоре между ними в 15-20 см;
• Крыша со средним значением уклона обычно обустраивается при помощи решетчатой обрешетки с шагом между досками 10-15 см, а толщина самих досок должна составлять около 4-5 см.

Источник: https://kryshadoma.com/metallocherepitsa/kak-sdelat-obreshetku-pod-metallocherepitsu-vybor-materiala-i-sposoba-ustroystva.html

Шаг обрешетки под металлочерепицу — расчет размера и монтаж

Прежде, чем приступать к укладке любого покрытия для облицовки, нужно прежде всего создать основу, на которой он будет лежать.

Основой для каркаса, на который укладывается кровельное покрытие, служит обрешетка, она удерживает весь облицовочный материал и является частью конструкции крыши.

Она может иметь несколько вариантов своего устройства:

1. Сплошная – в этом варианте обеспечивается максимальная плотность укладки и крепления досок обрешетки на стропильной системе.
2. Вариант монтажа листовым покрытием – на остов крыши настилаются листы из OSB, которые выравнивают основание независимо от того, чем ее кроют.
3. Разряженная – этот вариант предусматривает укладку на стропила бруса из дерева, перпендикулярно которому, образуя обрешетку, укладывается еще один ряд бруса или досок с интервалами, аналогичными размерам выбранного покрытия кровли в каждом конкретном случае.

Для разной облицовки предусмотрены отдельные требования к монтажу основы, которые происходят из ее специфики.

Так, например, металлочерепица требует каркас повышенной прочности для удержания веса покрытия.

Он состоит из 2 слоев:

1. Первым − являются бруски из дерева, установленные продольно по отношению к стропилам, это так называемая − контробрешетка. Ее элементы фиксируют гидроизолирующую пленку, служащую гидроизоляцией и препятствующую намоканию утеплителя, разложенного в интервалах стропильной системы.
2. Второй слой – непосредственно сама обрешетка в виде деревянного бруса, установленного уже поперек стропил и контробрешетки, напрямую контактирующая с внешним облицовочным материалом в виде металлочерепицы.

Весь каркас обычно закрепляется на обычных гвоздях, хотя сейчас все чаще применяется соединение на саморезах, так как они обеспечивают более надежное и долговечное соединение.

Шаг обрешетки

Типовые размеры

Важность правильного выбора расстояния между составляющими:

1. Лучшим вариантом для кровли из металлочерепицы, является конструкция, имеющая разряженный шаг.
2. Под шагом понимается дистанция между планками обрешетки, идущими поперек стропил, тех самых, к которым и монтируется металлочерепица при помощи саморезов.
3. Параметры этого шага, его размер в каждом конкретном случае, определяются индивидуально в зависимости от конкретных размеров используемых средств для обшивки кровли.
4. Металлочерепица разных марок отличается длинной волны, а значит и шагом. Поэтому, для каждого бренда необходимо производить индивидуальный расчет шага. Это является крайне ответственным и важным моментом, так как только при правильном расчете можно предотвратить возможные нестыковки между листами кровли, ее деформацию, непрочность монтажа, а также перерасход материала.

От чего зависит шаг:

1. Он подбирается в каждом конкретном случае в зависимости от типа применяемой черепицы из металла, так как разные варианты профиля требуют разного интервала шага.
2. При расчете шага, необходимо учитывать влияние наличия трубы водостока, параметры ее ширины и конструкцию. Закрепляя водосточную трубу на лобовой доске, ее монтируют на выступе. Не последнее значение имеет диаметр самого желоба водостока. Например, желоб диаметром 9 см может крепиться на выступе аналогичного размера, а вот конструкция сечением 12 см требует выступа с запасом.

Расчет шага:

1. Первым делом рассчитывается область, на которую будут выступать кровельные листы по отношению к срезу стропил или лицевой доски. Таким образом, чтобы сровнять длину выступа металл придется опускать все ниже по мере увеличения крутости угла кровельного ската. При неверном расчете этих взаимосвязанных параметров, может произойти смещение всей обрешетки по отношению к месту оптимального монтажа черепицы на саморезы.
2. Дистанция между брусом обрешетки, как правило, указана в инструкциях к разным типам кровельных покрытий. Ее отсчитывают от точки наверху одной доски до нижней точки другого бруса.
3. Между начальными 2 рейками конструкции, размер шага необходимо делать меньше, нежели чем брусьями.
4. При помощи строительного уровня, с помощью которого делают отметки, определяется дистанция между брусом каркаса. Для этого, измеряют расстояние между верхней точкой начальной волны и нижним краем металлического листа. Обычными являются размеры поперечной волны от 300 до 450 мм, в этом интервале и следует искать оптимальный шаг.
5. Далее, тем же уровнем, рассчитывают примерное положение кровельного листа, приложив угольник прямым углом к лицевой доске и отметив метку требуемого выступа. Затем, необходимо провести уровень до этой метки.
6. От начала лицевой доски проводят линию по вертикали до предварительно приложенного уровня и делают засечку. Теперь расстояние между двумя этими отметками будет равняться необходимой дистанции между краем первой доски и верхом следующего элемента обрешетки с запасом под выступ кровли и уклон ската крыши.
7. Начальную доску необходимо подбирать большей толщины, чтобы не допустить свисающего выступа при монтаже кровли.
8. Длина остальных перекладин несущей системы при обшивке кроли измеряется от верхней стороны второй доски через одинаковые интервалы, идентичные профилю кровли. Риски надо намечать на нескольких стропилах для корректировки, на случай если одна из досок окажется кривой. При худшем варианте, такую перекладину понадобится выравнивать, иначе не получится закрепить кровлю равномерно и надежно.
9. Расчет, как и укладку обрешетки, нужно делать строго сверху-вниз, всегда учитывая в уме остающуюся длину материала кровли.

Монтаж своими руками

Сложные соединения планками

Как и в большинстве работ с деревом, при кровельных работах рекомендуется выбирать материалы, произведенные из хвойных пород дерева: распиленные брус и обрезные доски. Габариты используемого бруса и доски в каждом конкретном случае зависят от особенностей устройства кровли.

Например:

1. Обрезная доска толщиной 24-25 мм, длиной 100 м – наиболее распространенный выбор, и используется почти для любой крыши, имеющей простое устройство.
2. Для монтажа сложных вариантов кровли с комбинированными материалами, имеющими повышенный вес, например, при использовании в качестве основы толстых листов с оцинковкой, используется дерево 28-32 мм стандартной длины.
3. Брус, распиленный 50х50 мм или 40х60 мм, используется в самых редких конструкциях крыш, например, когда между стропильными стойками расстояние не стандартные 60-80 см, а 90-100см.

Не менее значимым фактором при выборе сырья является качество самого дерева: не мокрое ли оно, нет ли сучьев или других изъянов. Предварительно, перед установкой на все элементы из дерева желательно нанести защитное покрытие, отталкивающее влагу.

Чтобы сделать каркас под металлочерепицу, понадобится набор стандартных строительных инструментов по дереву: молоток, гвозди или саморезы оцинкованные, рулетка, ножовка по дереву, строительный уровень и карандаш или фломастер для разметки.

Варианты крепления первого листа

Пошаговое руководство:

Первый этап

Наличие под обрешеткой тепло, гидро и пароизоляционных материалов, является обязательным условием для обеспечения долгого срока службы кровли. Так, гидропароизоляция служит защитой здания не только от осадков из атмосферы, но и от попадания влажных паров изнутри дома в область обрешетки и покрытия кровли.

При их оседании на элементах конструкции, получается водяной конденсат, который зимой превращается в наледь и способствует деформации защищающего слоя металлочерепицы и элементов обрешетки из дерева.

Поэтому, на этапе предварительных работ, между стропилами укладывается утеплитель, а затем, по ним, горизонтально от карниза, к коньку с нахлестом 150 мм, раскатывают изоляционный материал. Его нельзя закреплять с натяжением, так как под воздействием холода он может стянуться и порваться, поэтому его укладывают, соблюдая провисание между стропил около 20мм.

Изоляционный материал в разложенном состоянии должен выступать за периметр стен на 200 мм. В местах выхода из крыши труб, нахлест на них изоляции должен быть не менее 50 мм. Для максимальной надежности, изоляцию рекомендуется укладывать в два слоя.

Второй этап

Монтаж контробрешетки, которая не только фиксирует изоляционные материалы, уложенные на стропила, но и создает дополнительную шумо- и теплоизоляцию крыши, с оптимальной вентиляцией пространства под кровлей.

Кроме того, делая контробрешетку, есть возможность исправить и нивелировать большинство дефектов и неровностей стропил, чтобы в итоге класть черепицу на ровную плоскость ската. Для ее монтажа лучше использовать более ровный брус и доску без сучков.

Сечение брусков зависит от материала кровли, а также уклона крыши, например, для крыш с уклоном менее 30 градусов используют брус крупного сечения, так как на скатах с небольшим уклоном, масса материала кровли оказывает давление равномерно на всю площадь крыши.

Брус для нее в длину не должен превышать 1,5 м и должен соответствовать сечению в пределах 30-50 мм в зависимости от сложности конструкции. Шаг контробрешетки идентичен шагу стропил, так как на них она и устанавливается прямо на слой гидро- и пароизоляционных материалов фиксируя их.

Крепить такой брус следует оцинкованными гвоздями или саморезами с соблюдением шага не более 300 мм. Для образования максимально эффективного сочленения, верхние коны брусков с противостоящих скатов необходимо крепить по методу запила.

Заключительный этап

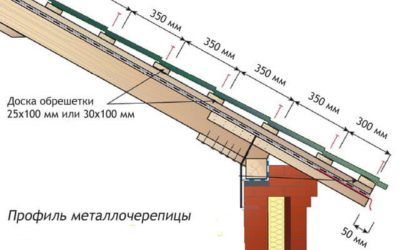

Шаг между досками обрешетки выбирается равным 350 мм

После проведения изоляционных работ и монтажа вертикальной решетки, делают монтаж непосредственной обрешетки, на которой и будет держаться металлочерепица. Для ее монтажа понадобится брус 50х50 мм и доска 32х100 мм, которые в обязательном порядке обрабатываются антисептическим раствором.

Брус необходимо выбирать лучшего качества, то есть сухой и без всяких сучков и трещин. Процесс укладки начинают с прибивания спадающих брусьев от конька к карнизу. Впоследствии, к ним прибивают доски. Ближайшую к карнизу доску надо выбирать толще следующих на 10-15 мм.

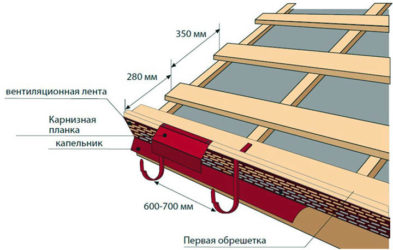

Дистанцию между двумя начальными элементами необходимо сделать меньше, чем между остальными, она должна соответствовать 300-350 мм. Точный шаг зависит от вида черепицы и рассчитывается в каждом конкретном случае.

В местах стыковки скатов, возле дымоходов и на свесах карнизов, кладется сплошная обрешетка с зазором 10 мм между рейками. По бокам планки конька, прибивают по 2 дополнительных доски. А планки торцов поднимают на уровень высоты металлопрофиля, т.е. над обрешеткой.

Для защиты от осадков нижнего края каркаса, на него до монтажа листов черепицы, устанавливают карнизную планку при помощи оцинкованных гвоздей и с обязательным соблюдением шахматного порядка с шагом около 300 мм. Монтируя планки, следует предусматривать нахлест в длину на 100 мм.

После завершения работ с обрешеткой, можно приступать к разметке, подрезке и укладке листов металлочерепицы.

Нюансы монтажа:

1. При монтаже контробрешетки, необходимо соблюсти баланс таким образом, чтобы пленка на ней была в немного провисшем состояния, но при этом, ни в коем случае не касалась утеплителя, обеспечивая воздушный коридор для проветривания утеплителя.
2. По завершении монтажа начальных рядов, другие бруски можно сложить на скате, чтобы не спускаться на землю за каждой доской.
3. Доски, находящиеся внутри одного ряда, следует крепить на стропилах. Нельзя класть их под кровлей нахлестом. И разница между стыками должна образовываться на стропилах.
4. Особое внимание следует обратить на стыковку обрешетки на одном стропиле. Такой метод придает дополнительную жесткость конструкции.

При неверно начатом шаге в процессе последующей укладки металлочерепицы могут появиться следующие проблемы:

1. Нарушение стыковки отдельных металлочерепичных элементов.
2. Так называемые ухабы вместо ровного покрытия ската.
3. Слабое соединение кровельного материала с несущей обрешеткой.
4. Проблемы с установкой планок в карнизе и фронтонах.

Советы

1. По толщине, все части каркаса должны быть идентичными, кроме первого бруса на карнизе, его надо брать на 15 миллиметров толще остальных.
2. Для увеличения срока службы и защиты бруса от разных насекомых, поедающих дерево, все части деревянной основы необходимо предварительно обрабатывать защитным раствором.
3. Используемое дерево не должно ломаться даже под весом большого человека, иначе материал не годится. Так как даже в процессе монтажа кровли по деревянной основе придется передвигаться.

   Не рекомендовано применять в качестве решетчатого каркаса не обрезную или полуобрезную древесину.

4. Для любого строительства, во главе угла стоит качество материала. Поэтому, если например, для кровли использовать мокрое дерево, то оно рано или поздно усядет, изменив свой объем и размер, что непременно вызовет расшатывание и расхлябанность всей конструкции из него.
5. Пиломатериал, как все остальные материалы, следует брать с запасом на случай наличия брака, а также на случай проведения дополнительных работ по усилению каркаса.

5,00, (оценок: 1) Загрузка…

Источник: https://househill.ru/krovlya/material/metal/metallocherepica/shag-obreshetki.html

Как сделать обрешетку под металлочерепицу — Кровля и крыша

Важным элементом кровли для целостности и долговечности будущей крыши является обрешетка – фундамент и залог вашего спокойствия при правильном и надежном ее креплении. Для того чтобы сделать обрешетку под металлочерепицу, необходимо усвоить теоретические навыки, практическое использование которых, позволит служить вашей крыше долгие годы.

Устройство и виды обрешетки

Перед тем, как делать обрешетку под металлочерепицу, необходимо выяснить вид будущего настила, который бывает сплошным или решетчатым. Устройство обрешетки под металлочерепицу напрямую зависит от длины волны будущего профиля. В случае использования сплошной обрешетки используются обрезные доски размером 32×100 мм или брусья с сечением 50×50 мм. Доски или брусья кладутся почти вплотную друг к другу, на расстоянии 10 мм, для обеспечения необходимого вентилирования подкровельного пространства.

Если будет использоваться решетчатый настил, то монтаж обрешетки под металлочерепицу несколько усложняется, но вместе с этим сокращается расход материалов, что приводит к экономии средств и облегчению общего веса крыши.

Перед началом крепления необходимо обработать рейки (брусья) антисептиком, что обеспечит их долгую службу!

Размерные особенности обрешетки

Основные размеры обрешетки под металлочерепицу – это ее шаг, а также размер используемых досок. Шаг определяется длиной волны металлочерепицы и имеет конкретное значение, которое зависит от вида используемого профиля. Самое жесткое место в профиле расположено внизу волны, перед началом следующей. Поэтому крепление металлочерепицы к обрешетке происходит именно в этих местах.

Производители выпускают профили с разной длиной волны (хотя, существуют основные типоразмеры длины волн), что обуславливает разный шаг будущей несущей системы для конкретного приобретенного вида металлочерепицы.

Для несложных и легких конструкций, с небольшой высотой волны кровли, и толщиной листа 0.4-0.45 мм используются обрезная доска сечением 25×100 мм. Доска с сечением 32×100 мм подходит для конструктивно сложных кровель, а также при использовании металлочерепицы с большой высотой волны и толщиной листа 0.5 мм. В обеих вариантах используется стропильный шаг порядка 0.6-0.9 м.

Брусья с сечениями 40×60 мм или 50×50 мм монтируются при большом стропильном шаге (более 1 метра) и, как правило, редко.

Существует три основных вида профиля с различной длиной волны. Основные изготавливаемые типоразмеры металлочерепицы имеют длину волны 300, 350 и 400 мм. Соответственно, шаг обуславливается длиной волны профиля. Интервал, который равен шагу обрешетки, измеряется от центров досок. На основании этих данных и проводится расчет обрешетки под металлочерепицу.

Монтаж и крепление обрешетки

Для крепления используются гвозди диаметром 3-3.5 мм, длиной в два раза больше, устанавливаемой толщины доски (или бруса). Доска для обрешетки под металлочерепицу крепится двумя гвоздями по краям, которые забиваются, как можно ближе к оси стропила.

Перед началом монтажа, особое внимание требуется уделить креплению первого ряда досок, расположенного у карниза. По этому ряду будут выравниваться все листы профиля, поэтому необходимо уделить особое внимание точности разметки и крепления. Толщина нижней доски должна быть минимум на 10 мм больше (точный размер необходимо узнать у поставщика профиля) всех остальных реек, для нивелирования перепада опорных точек листа профиля. Для обеспечения перепада, используется наращивание реек требуемой толщины, либо по всей длине первого ряда, либо подкладываются вставки на каждом стропиле.

Величина шага между первыми двумя деревянными рейками должна быть меньше, по сравнению с остальными. Измеряется эта величина от края лобовой доски до середины второй доски и ее расчет зависит от длины выступа края листа и угла ската крыши. Также на это значение влияет диаметр, устанавливаемой водосточной системы. Чаще всего, этот размер стандартный и возможные его значения указаны в таблице, на рисунке ниже.

Перед креплением первых двух досок, для проверки правильности расстояния между ними, можно использовать два обрезка и наживить их на контробрешетку. На обрезки укладывается профильный лист и опытным путем устанавливается достаточный выступ металлочерепицы для нормального стока воды.

Неправильно установленная обрешетка для металлочерепицы может привести к следующим изъянам:

• если сделать выступ больше необходимого, то вода не будет попадать в канавку желоба, а будет переливаться через него;
• меньший выступ может привести к попаданию воды между желобом и лобовой планкой;
• недостаточно сильное крепление к обрешетке;
• нестыковка листов профиля;
• трудности при креплении торцевых и фронтонных планок.

Гидроизоляционная пленка пропускается через крайнюю планку в водосток. Для ее предохранения от разрыва, верхний край доски делают скошенным, под углом 120-140°, относительно торца стропильной ноги.

При креплении внешних торцевых досок фронтона необходимо, чтобы они выступали над обрешетиной на высоту профиля кровли. Этот размер зависит от используемого вида профиля и находится в пределах 28-58 мм.

После крепления 3-4 рядов досок, элементы конструкции можно положить на скат крыши и брать их оттуда для дальнейшего использования – это обеспечивает очевидное удобство.

Для крепления конька используют по одной дополнительной доске на каждом скате крыши, в местах его соединения с конструкцией. Используются размеры досок такие же, как и на установку обрешетки.

Установка обрешетки в местах дополнительных элементов конструкции

В местах примыканий (мансардные окна, трубы) к надкровельным конструкциям необходимо устанавливать сплошную обрешетку шириной 150-200 мм, а также собственную стропильную систему, к которой крепятся брусья или доски.

В случае с ендовой, несущую систему также выполняют сплошной и кладут вдоль каждого ската крыши шириной 10 мм. Зазоры между планками ендовы необходимо делать на расстоянии 20 мм для обеспечения надлежащей вентиляции подкровельного пространства.

Когда выполняется монтаж над утеплителем необходимо выдержать правильную величину зазора и не сделать его слишком маленьким (т.е. использовать доски шире рекомендованных размеров). В дальнейшем, это приведет к нарушению циркуляции подкровельного пространства, возникновению, а потом и к накоплению влаги!

Как сделать обрешетку под металлочерепицу: устройство, монтаж и видео
Как сделать монтаж обрешетки под металлочерепицу: устройство и видео. Монтажная схема крепления и расчет шага. Правильный выбор размеров обрешетки для металлочерепицы.

Источник: vseokrovle.com

[content-egg module=GdeSlon template=compare]

Cтроительство дома сопряжено с решением многих технических задач и принятия рациональных и нужных решений. Обустройство кровельного пирога и выбор кровельного материала венчают начальный этап строительства.

Целесообразное использование жилой площади дома подразумевает использование и подкровельного пространства с обустройством мансардного этажа.

Надежность, долговечность, минимальный уход, небольшая цена – это те основные качества, которым должен отвечать кровельный материал. Таковым мамериалом является оцинкованный лист с нанесенным на него полимерным покрытием. Изящество и дизайн ему придают различные профили, в том числе и профиль металлочерепицы.

Кровельный пирог под металлочерепицу прост в своем возведении, но все же есть и свои подводные камни, давайте рассмотрим их.

Стропильная система

Основа кровельного пирога – стропильная система. Правильный расчет стропильной системы гарантирует длительную эксплуатацию кровли, обеспечит надежную защиту жилища.

В малоэтажном строительстве выделяют несколько конфигураций кровельных систем:

• односкатная;
• двухскатная;
• вальмовая(четырехскатная);
• шатровая;
• полувальмовая(двухскатная);
• мансардная;
• многощипцовая.

Не зависимо от конструктивных особенностей крыши правила выбора стропильных досок остаются одинаковыми.

Данные, приведенные в таблице, это минимальные требования к брусу и доскам, которые будут использоваться при возведении стропильной системы.

Монтаж гидроизоляции и контробрешетки стропильной системы

Утеплённый пирог кровельной конструкции позволяет использовать чердачное помещение и в холодную пору года. Обустройством мансард на чердаке никого уже не удивишь. Поэтому еще на этапе возведения кровли следует обеспечить надежную гидроизоляцию утеплителя. Для этого используются различные гидроизоляционные барьеры и мембраны. Главной причиной использования таких пленок является сбор конденсата, который образуется на металлических листах кровли. Без использования пленки влага будет абсорбироваться утеплителем, что приведет к потере его теплоизоляционных свойств.

Источник: https://krovlyaikrysha.ru/kak-sdelat-obreshetku-pod-metallocherepitsu.html

Обрешетка под металлочерепицу: устройство, выбор шага, монтаж своими руками

Правильная, грамотно обустроенная обрешетка под металлочерепицу обеспечит долговечность кровли и ее правильную эксплуатацию на протяжении всего срока жизни. Неспроста производители этого материала так тщательно, почти дотошно расписывают весь процесс монтажа до мелочей.

Здесь действительно важен каждый сантиметр, чтобы потом не было ошибок в фиксации листов, те не прогибались под снегом и не срывались ветром. Причем речь идет не только о деревянной обрешетке, ведь для такой задачи вполне подходит стальная! А с ней не меньше нюансов. Поэтому давайте изучим такой важный вопрос: как правильно сделать обрешетку под металлочерепицу исходя из ее профиля, используемого материала и общей совокупности нагрузок на кровлю.

Устройство крыши из металлочерепицы

Итак, если заглянуть под уложенный лист металлочерепицы, то увидим такую картину:

Вне зависимости от выбранной марки, сам монтаж обрешетки под металлочерепицу обычно производится по одной схеме:

Причем, как мы уже говорили, саму обрешетку делать можно как из дерева, так и из металла:

В качестве деревянной обрешетки для металлочерепицы подходят бруски 50х50 мм или доски 32х100 мм, а металлической – П-образные металлические решетины. И тот, и тот материал хорош, просто кому-то привычнее податливая древесина, а кто-то ценит преимущества контакта металл-металл.

Проектирование и расчет количества листов

В отличие от фальцевой кровли или профнастила, для металлочерепицы принципиально важно, чтобы обрешетка была расположена правильно, и именно к ней проводилось крепление. А на то, насколько вы точно попадете саморезом прямо в брус или доску, влияет точный расчет самих листов.

Обратите внимание, что в технических характеристиках на любую металлочерепицу всегда указывается два вида ширины: общая и полезная, еще называемая рабочей.

Поэтому рассчитывать количество ряда листов по горизонтали нужно так: максимальную ширину делят на рабочую ширину листа, а затем результат округляют в большую сторону. Так вы получаете нужное количество вертикальных рядов и учитываете при этом горизонтальный нахлест. А то, что количество листов нам приходится округлять, говорит о том, что будет определенный остаток.

Вот почему так важно проектирование еще до начала укладки металлочерепицы! Ведь именно на этом этапе вы сможете спокойно скорректировать ширину ската и минимизировать отходы.

К примеру, если склад прямоугольный, то этого получится достичь за счет выноса самой обрешетки за стену, а вот в случае с вальмовой крышей можно будет изменить угол наклона. Что снова-таки возможно только на стадии проектирования.

В плане расчета ориентируйтесь на ту информацию, которая указана в техническом паспорте на кровельное покрытие. Обычно минимальная листа длина листа металлочерепицы составляет 0,7, а максимальная 8. Более точно рассчитать количество листов вам помогут такие данные:

К слову, некоторые изготовители металлочерепицы предлагают уже по заданным параметрам скатов нарезать листы. Конечно же, это поможет значительно сэкономить на отходах, правда, нужно будет обязательно вызвать заранее замерщика.

Как подготовить крышу к укладке обрешетки?

Идем далее. Неровная обрешетка в случае с металлочерепицей всегда приводит к нестыковкам листов и их перекосу, что в итоге приводит к проблеме слабого крепления. Поэтому давайте внимательнее рассмотрим сам процесс укладки обрешетки.

Итак, перед началом монтажа обязательно проверьте горизонтальность конька и прямоугольной стропильной части, плоскости скатов. Для этого  измерьте диагонали, которые должны оказаться равными. При необходимости и возможности выровняйте скаты, и только тогда переходите к следующему этапу.

Первым делом следует установить карнизную доску, в специально заранее выпиленные пазы в стропилах. Если вы планировали еще добавить кобылки, тогда это нужно делать как раз на данном этапе, ниже верхней плоскости стропил.

Далее устанавливают лобовую доску и подшивают свесы кровли. Если ваша крыша будет утепленной, тогда на этом этапе нужно будет еще установить контробрешетку и гидроизоляцию.

Контробрешетка представляет собой дополнительные бруски, которые крепятся поверх гидроизоляции прямо на стропила:

Переходим к самой обрешетке. Все ее деревянные элементы заранее обязательно обработайте антисептическим составом и антипиреном.

Если шаг обрешетки под металлочерепицу был подобран удачно, тогда в процессе монтажа у вас вообще не возникнет проблем. Саморезы будут попадать в обрешетину, а не в пустое пространство и не застрянут намертво в сучке:

Сама калибровка шага обрешетки до сантиметра зависит от профиля листа металлочерепицы, а профиль листа – от производителя. Например, у подавляющего большинства фирм этот шаг составляет 350 мм.

И при этом между первой и второй решетиной должно получится 280 мм, а между остальными – 350 мм:

Как правильно уложить первую обрешетину?

Самая нижняя начальная решетина должна быть сечением больше, чем остальные, ровно на высоту поперечной волны металлочерепицы. Потому, что этот брусок вы будете укладывать конкретно под ступеньку металлочерепицы.

Поэтому обычно эта решетина выше других на 10-15 см миллиметров, ее кладут параллельно карнизу, и цепляют за нее первую волну черепицы.

Можно сказать, первая обрешетина — это самый важный элемент! Ведь насколько будет лежать ровно это решетина, настолько же ровно ляжет первый лист, а правильность укладки первого листа всегда бросается в глаза:

Располагайте все последующие бруски необходимо с шагом, равным размеру поперечной волны. Это будет зависеть от того, какой марке металлочерепицы вы отдали предпочтение. Так, для особых профилей с шагом поперечной волны 400 мм расстояние по осям между первой и второй решетиной уже составляет 330 мм, затем 400 мм.

Для черепицы с шагом 300 мм между первой и второй обрешеткой нужно оставлять 230 мм, но все последующие шаги будут составлять 300 мм:

Если же получится так, что этот элемент у вас ляжет криво, скорее всего металлочерепицу вы сможете уложить правильно, но только применяя усилие. Если же вы уложите такую кровлю ровно, укладка будет простой, как у конструктора.

Второй важный момент: само зацепление листа за первую решетину определит свободный вес свес кровли. Поэтому не поленитесь уложить первую решетину ровно – вооружитесь для этого необходимыми инструментами и строительным уровнем:

И если его нужно изменить, тогда вот эту первую обрешетку делайте такой высоты, как и остальные:

Если говорить проще, высоту поперечной доски обрешетки подбирают так, чтобы обрезанный лист металлочерепицы не смог прогнуться при нагрузке. И только у конька настилают двойную обрешетку, чтобы было удобно крепить коньковые элементы. Доски в этом месте должны быть расположены на расстоянии 5 мм друг от друга.

Также заранее просчитайте, где на вашей крыше будут находиться проходные элементы. Это вентиляционные и дымовые трубы, мансардные окна и так далее.

Так, вокруг дымоходов, мансардных окон и в местах ендов у вас должна быть уложена усиленная или сплошная обрешетка:

И, наконец, если вы планируете установить фронтонные свесы, тогда на эту длину необходимо сделать горизонтальные доски обрешетки. По их концам устанавливают усиливающий брусок от конька до карниза. По нему крепят торцевую доску и соединительные бруски, и по ним же делают подшивку свеса. Крепить эту доску нужно на уровне верхнего гребня кровли.

Дальнейшая укладка металлочерепицы уже идет по схеме, которую предлагает конкретный производитель. Старайтесь нигде не гнуть листы и не прижимать их слишком сильно.

Современную модульную металлочерепицу крепить к обрешетке легче, чем цельные листы. Ведь небольшие элементы всегда можно немного сместить, чтобы выровнять шаг:

После того, как будут уложены все листы металлочерепицы, у вас образуется единое покрытие, в котором каждый лист будет соединяться с другими выпуклостями своего профиля. На такую крышу приятно смотреть, ведь любые неровности и перекосы всегда заметны для глаз.

В этом и содержится ответ на вопрос, почему у одних крыша из металлочерепицы теряет свой вид уже в первые 5 лет, огорчает протечками и другими проблемами, а у других выглядит, как новая, даже в самом жестком климате. Действительно, весь секрет – в обрешетке, а это уже говорит о том, что уложить такое кровельное покрытие правильно вы сможете самостоятельно! Главное создать ровное и устойчивое основание, на котором такие хрупкие листы будут зафиксированы максимально надежно.

Мы постарались максимально подробно для вас проиллюстрировать процесс изготовления обрешетки и монтажа металлочерепицы. Возникли ли у вас трудности, когда укладывали этот материал на свою крышу?

Источник: https://KrovGid.com/proekt/obreshetka-pod-metallocherepicu.html

Как сделать обрешетку под металлочерепицу: советы

Обрешётка — конструкция, которая служит основой для укладки металлочерепицы, монтируется из досок одинакового размера. Все виды строительных работ, в том числе и процесс устройства обрешетки, имеют ряд особенностей, с которыми необходимо ознакомиться, чтобы смонтировать надежную кровлю.

Устройство обрешетки под металлочерепицу

Укладываемая под металлочерепицу обрешетка разделяются на два типа: сплошная и решетчатая.

На выбор типа обрешетки влияет волна профиля. Если укладывается сплошной каркас под черепицу, доски монтируются почти вплотную, с расстоянием всего 10 мм, чтобы обеспечить необходимое вентилирование.

Второй вид — решетчатый настил. Из досок сбивается решетчатая конструкция. Этот настил сокращает расход материалов, уменьшает вес конструкции.

Виды обрешетки под металлочерепицу

Монтаж обрешетки крыши под металлочерепицу

Для монтажа применяют гвозди 3-3.5 мм, длина которых в два раза превышает толщину обрешеточных досок. Каждая фиксируется парами гвоздей по краям, максимально приближенно к оси стропил.

Важно очень точно смонтировать ряд досок у карниза, потому что по нему будут равняться все остальные, он должен быть закреплен очень надежно. Шаг между первых двух деревянных реек делают меньше остальных.

Перед тем как монтировать первые две доски, для уточнения правильности расчетов расстояния, можно наживить два обрезка на контробрешетку. Сверху кладется профильный лист, после, опытным путем определяется необходимый выступ металлочерепицы.

Нужно помнить, что установка обрешетки под металлочерепицу осуществляется только после гидроизоляции.

Если не исключен такой вариант, что вентиляция будет недостаточной, при установке обрешетки рекомендовано применять гидроизоляцию под металлочерепицу, во избежание скопления конденсата снизу кровельных листов. Гидроизоляционный материал поглотит влагу со стороны теплоизоляционного слоя и предотвратит накопление влаги, вызванное атмосферными колебаниями.

Выбор материала

Обычно в качестве материала для каркаса используются пиломатериалы сосны, ели, пихты. При отсутствии хвойных пород используются лиственные. Самым подходящим материалом является сосна. При хорошей прочности и твердости, сосновая доска неплохо обрабатывается, она приемлема по цене.

Важно, чтобы пиломатериалы были хорошо высушены, без гнили и насекомых.Обратите внимание, чтобы толщина была одинаковой. Доска, если она плохо или неправильно высушенная со временем перекосится, закручиваясь в винт, а вам это не нужно.

Доска для обрешетки под металлочерепицу, применимые для каркаса, разнятся по размерам.

Для простых архитектурных конструкций крыш используются доски 25х100. Для монтажа черепицы с основанием из толстой оцинковки и замысловатых конфигураций укладываются доски 32х100. Для конструкций с большим шагом стропил применяется брус, размерами 50х50, 40х60 мм.

Расчет обрешетки под металлочерепицу

Для того, чтобы произвести калькуляцию материала, который уйдет на обрешетку, нужно уточнить размер ската, произвести расчет шага.

Не забудьте, при монтаже конька металлочерепицы, у карниза монтируется две доски, для обеспечения необходимой прочности кровельного настила.

Усилить потребуется места соединений с печными трубами, слуховым окном, вентиляционными коробами.

При соблюдении всех условий расчета к получившемуся результату обязательно добавляется еще 10%. Это связано с тем, что при монтаже пиломатериал подрезается до нужных размеров, его часть пускается в отходы.

Инструменты

От полноты набора инструментария, зависит ход и удобство выполнения работы. Поэтому возьмите на заметку, какие приспособления вам пригодятся для монтажа обрешетки:

• Рулетка
• Уровень
• Молоток
• Ножовка
• Шуруповерт (можно пользоваться дрелью)
• Болгарка
• Карандаш для отметок

Желательно обзавестись красящим шнуром (отбивкой), инструмент для нанесения равных отрезков — «лошадка». Заготовленный заранее шаблон облегчит нанесение разметки.

Размер обрешетки под металлочерепицу

Важные параметры обрешетки — шаг и размер материала. При выборе шага определяются по длине волн черепицы, в зависимости от вида профиля, который используется.

Наиболее прочное место профиля внизу волны, поэтому крепление к обрешетке происходит в этом месте.

Производители выпускают профили с разными волнами, это обуславливает шаг несущей системы. При устройстве несложных легких конструкций небольшой высоты, когда берется лист толщиной около 0.4 мм и обрешеточная доска 25×100 мм, стропильный шаг делается от 0.6 до 0.9 м. Также и в сложных конструкциях с листом 0.5 мм. Материал обрешетки монтируют с большим стропильным шагом, более метра, но достаточно редко.

Размер шага обрешетки в зависимости от вида металлочерепицы

Места примыканий

Участки кровли на стыках с элементами здания: трубами, стенами частями фасада называются — примыканиями. Они наиболее опасны из-за вероятности протечек, поэтому в подобных местах должна обеспечиваться максимальная герметичность.

Когда возводится кирпичное строение, делается козырек из кирпича или оставляют выемку, в которую можно заводить кровельное покрытие для улучшения защиты от осадков.

Как крепить элементы кровли к обрешетке

Листы кровли, если это двускатная крыша начинают крепить с торца, если выбрана шатровая конструкция, то от наивысшей точки ската в обе стороны. Замки волн каждого листа черепицы накрываются следующим листом.

Металлочерепица крепится при помощи кровельных шурупов. Применение электродрели с соответствующей насадкой многократно ускорит вашу работу. Саморезы, оснащенные уплотнительной шайбой, вкручиваются в волновой прогиб, перпендикулярно к листам. Для надежности ставится 8 шурупов на 1 кв.м.

В местах перехлеста (заход 250 мм) листы устанавливают по поперечному рисунку, закрепляют, как сказано выше. Крепление в нахлестах делается в каждой второй волне под поперечным рисунком. Передвигаться по профилям нужно осторожно, наступая только на обрешетку или волновые прогибы.

При выполнении кровельных работ уплотнительные ленты ставят под коньком, а также на стыках. При монтаже с использованием гидроизоляционного материала, можно обойтись без ленты, за исключением ее использования во внутренних стыках.

Если в конструкции присутствуют сквозные отверстия и к ним предусматривается крепление тяжелых элементов, например, вентиляционных труб, необходимо учитывать это при монтаже обрешетки.

Схема крепления металлочерепицыОписанное выше крепление распространяется на все виды металлочерепицы, если иное не предусмотрено инструкцией. Металлочерепица Кантри не исключение. Однако, при ее укладке лучше ознакомиться с инструкцией по монтажу.

Финская металлочерепица Рукки на сегодняшний день является лидером рынка, пользуется популярностью во всем мире. Имеет около 10 профилей, к каждому из которых приложена соответствующая инструкция, что упрощает монтаж. В этой статье перечислены преимущества металлочерепица Рукки, а также указана приблизительная ее стоимость.

Советы от мастера

Несколько полезных советов:

• Перед работой с материалом обрешетки, его нужно обработать антисептиком, для обеспечения долгой службы
• Выбирайте рейки одинаковой толщины, чтобы черепица впоследствии ложилась на них ровно, не берите низкосортную, необрезанную древесину
• Металлочерепица не устанавливаться, подобной шиферу с любой стороны, у листов есть верх и низ
• Для работы с древесиной применяйте только оцинкованные гвозди

Монтировать обрешетку можно как самостоятельно, так и с помощью профессионалов.

Качественно выполненная работа по настилу кровли — гарантия того, что крыша прослужит долгие годы. Дом — дорогой островок уюта, в котором хозяева должны чувствовать себя защищенными от снега и дождя. Когда есть «крыша» над головой, выполненная по всем технологическим канонам капризы природы не страшны.

о создании обрешетки под металлочерепицу с правильным креплением последней

Советы по созданию обрешетки, а также о креплении металлочерепицы на нее, можете узнать просмотрев видео ниже.

Источник: http://MegaBeaver.ru/materials/metallocherepica/krovlya-metal/kak-sdelat-obreshetku-pod-metallocherepicu-sovety.html
