Как делать обрешетку под профнастил?

Как правильно сделать обрешетку под профнастил — Строительство и ремонт

Применение профнастила позволяет обустроить качественную, функциональную кровлю. Для обеспечения надежности и долговечности покрытия важно, чтобы обрешетка под профнастил была грамотно рассчитана и правильно смонтирована.

Особенности профилированного листа

Профнастил – достаточно легкий и прочный кровельный материал, выполненный из стального листа. Жесткость профлиста зависит от толщины металла, а так же от глубины и конфигурации профиля, ширины гофры. Шаг обрешетки, на которую крепится данный материал, напрямую зависит от характеристик конкретной марки профнастила, угла наклона кровли, предполагаемых эксплуатационных нагрузок.

Чем больше высота профиля – тем выше предельная нагрузка, которую способен выдержать профлист.

Устройство обрешетки под профнастил требует использования деревянных брусьев или досок, уложенных вплотную либо вразрядку перпендикулярно стропилам. Данная конструкция обеспечивает необходимую прочность кровли, ее сопротивляемость и равномерное распределение внешних нагрузок.

Она монтируется при возведении стропильных систем из дерева или металла, а также на крышах с небольшим уклоном, выполненных из железобетонных плит. Монтаж деревянной обрешетки под профнастил выполняется при помощи скоб, гвоздей, саморезов, дюбель-гвоздей, в зависимости от материала стропильного каркаса или основания крыши.

Принципы расчета обрешетки под профнастил

Как и большинство кровельных покрытий, профилированный лист крепится к обрешетке. Шаг обрешетки под профнастил оговорен в строительных нормах. В СНиПе указаны требования к данному параметру, исходя из угла наклона ската крыши :

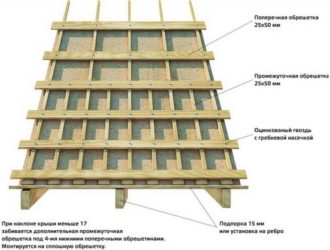

• при минимальном уклоне кровли для монтажа профнастила необходима сплошная обрешетка, либо обрешетка с шагом, не превышающим 400 мм (выбор зависит от толщины металла и марки используемого материала);

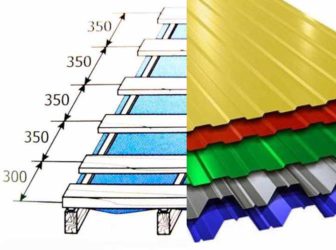

• при среднем уклоне деревянное основание может монтироваться с шагом 300 – 650 мм;
• если кровля имеет большой угол уклона, шаг может составлять до 1000 мм;
• отдельные марки профнастила, обладающие высокой жесткостью, могут монтироваться с шагом обрешетки до 3000 или 4000 мм, если угол наклона ската составляет более 8 градусов.

Более подробно с зависимостью шага обрешетки от марки профиля можно ознакомиться благодаря таблице :

Угол наклона кровли, град

Таблица. Зависимость шага обрешётки от марки профнастила

При проектировании кровельной системы следует заранее определиться с материалом финишного покрытия. Производители профнастила в сопроводительной документации указывают требования к укладке конкретного материала. Рекомендуется выполнять расчет обрешетки под профнастил, в соответствии с параметрами, указанными производителем (они не выходят за пределы требований СНиП).

В частном строительстве нередко выбирают профнастил с профилем высотой 35 мм из стального листа толщиной 0,6-0,7 мм. Такой материал может монтироваться на обрешетину с шагом до 1,5 метров, при этом кровля рассчитана на нагрузку до 600 кг на квадратный метр. По такой крыше можно безбоязненно перемещаться при очистке или ремонте, но следует отметить, что данная конструкции повышенной прочности несколько дороже, чем кровля из профнастила меньшей жесткости.

Если предполагается использовать профнастил с высотой профиля 21 мм и менее, шаг обрешетки под профнастил должен быть минимальным, либо монтируется сплошная обрешетина. Данный кровельный материал не рассчитан на высокие нагрузки, для него требуется прочная основа, чтобы избежать деформации листов.

Профилированный лист с высотой профиля от 44 мм в частном строительстве практически не используется, так как этот материал предназначен для обустройства кровли промышленных сооружений .

Подготовка материала для обрешетки

Чтобы рассчитать количество требуемого пиломатериала, необходимо знать длину и ширину ската, а также выполнить расчет шага. Кроме того, следует учесть, что у конька и карниза следует монтировать по две доски, чтобы обеспечить необходимую прочность кровельного настила. Усиления требуют и места примыкания к печным трубам, слуховым окнам, вентиляционным коробам и т.д. К результату вычислений следует добавить еще 10%. так как в процессе монтажа пиломатериал придется подрезать до необходимых размеров и часть уйдет в отходы.

Сечение бруска должно составлять не менее 50×50 мм. Также обрешетка может выполняться из обрезной или необрезной доски толщиной 50 мм. Требуется использовать хорошо просушенный пиломатериал. Рекомендуется использовать брусья и доски из ели, сосны, бука, ольхи. Материал может быть не фугованным, но следует обратить внимание на прямолинейность его поверхностей.

Доски и брус не должны быть покороблены, при необходимости поверхность элементов следует подправить.

Обрешетка под профнастил эксплуатируется в условиях повышенной влажности, поэтому велик риск повреждения деревянных элементов грибком и микроорганизмами. Чтобы предупредить гниение древесины, пиломатериал требуется обработать антисептиками. Также необходима противопожарная обработка элементов кровли. Сегодня выпускаются специальные составы для огнебиозащиты, которые позволяют проводить оба вида обработки за один раз.

Допускается обрабатывать уже готовую обрешетку, но конструкция кровли будет значительно эффективнее защищена, если она монтируется из элементов, заранее качественно пропитанных огнебиозащитным составом.

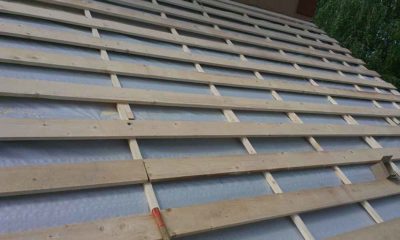

Монтаж обрешетки

Как сделать обрешетку под профнастил? В первую очередь следует обратить внимание на структуру кровельного пирога скатной кровли, в случае, если в качестве финишного покрытия используется профнастил. Поверх стропил требуется уложить гидроизоляцию из рубероида либо специальной водонепроницаемой мембраны. Кровля из профлиста требует качественной вентиляции, поэтому вдоль стропил, поверх гидроизоляции, необходимо набить бруски сечением 50×50 мм – контробрешетка дает возможность создать требуемый вентиляционный зазор .

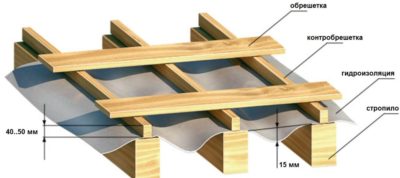

Обрешетка крепится к контробрешетке. Для этого доски или бруски набиваются параллельно карнизу строго горизонтально. Чтобы упростить монтаж, рекомендуется натягивать веревку, закрепив по краям ската и поверив ее горизонтальность, лучше использовать деревянный шаблон. К деревянным брускам контробрешетки обрешетка крепится скобами или гвоздями, если используются металлические элементы, следует применить саморезы. К бетонному основанию крыши она крепится с использованием дюбелей.

В нижней части ската, параллельно карнизу, крепится основная доска обрешетки, ее толщина должна быть больше, чем у остальных элементов. Толщина доски выбирается исходя из высоты профиля профлиста, а также длины используемого крепежа, с помощью которого закрепляется внешняя сторона листа кровельного покрытия. По торцам ската крыши необходимо установить ветровые доски. Их поверхность должна находиться выше, чем остальные элементы обрешетки, на высоту профиля профнастила.

Монтаж обрешетки под профнастил далее выполняется по направлению снизу вверх. Каждый брусок крепится к каждому стропилу на один гвоздь. Для крепления доски к каждому стропилу следует использовать два гвоздя по верхнему и нижнему краю, чтобы избежать выворачивания доски с повреждением кровельного покрытия при высоких нагрузках. Стыковать элементы обрешетки по длине следует на стропиле, закрепляя каждый из концов гвоздями или скобами. На одной стропильной ноге не следует стыковать обрешетку соседних ярусов.

Как делать обрешетку под профнастил, соблюдая технологию монтажа, можно узнать из специально подготовленного видео.

Похожие новости

Источник: http://stroykrishu.ru/kak-pravilno-sdelat-obreshetku-pod-profnastil.html

Обрешетка крыши под профнастил — варианты, расчет, монтаж своими руками

Профнастил – материал поистине универсальный. Он может применяться для создания различных строений, ограждений и, конечно, в качестве покрытия крыши. В этом плане он особенно хорош – дает возможность довольно быстро покрыть любое строение, а служит долго. Но чтобы такая кровля была действительно долговечной и надежной, важно озаботиться и тем, чтобы обрешетка крыши под профнастил была сделана по всем правилам.

Обрешетка крыши под профнастил

Что такое профнастил?

Этот гофрированный материал изготавливается из тонкой листовой стали, хромированной или оцинкованной с целью защиты листа от появления ржавчины. Его плотность и жесткость напрямую зависят от того, какой толщины заготовка использовалась, а также от параметров гофры. Материал отличается определенными достоинствами и недостатками.

Профнастил

Плюсы использования профнастила как кровельного материала:

• легкость, благодаря чему стропильная система крыши и фундамент строения в целом будут испытывать минимум нагрузки;
• простота монтажа;
• дешевизна;
• возможность использования на кровлях с небольшим уклоном;
• долговечность и возможность сопротивляться воздействию некоторых негативных факторов внешней среды;
• безопасность с точки зрения экологии.

Крыша из профнастила

https://www..com/watch?v=VO_XRw_1k

Чем отличается профлист от профнастила

На заметку! Профнастил может быть применен при строительстве коттеджей, жилых домов, гаражей, навесов, боксов и т. д. Притом кровли можно делать как односкатные, так и двухскатные, с углом наклона сторон до 60 градусов.

Но материал не лишен и недостатков:

• необходимость обустройства обрешетки кровли для крепления профнастила;
• материал шумит во время дождя, а значит, потребуется обустройство звукоизоляции. В противном случае не будет возможности жить даже на обустроенном по всем правилам мансардном этаже;
• материал с нарушенным защитным слоем быстро проржавеет.

Профнастил С44 для крыши

Профнастил НС35 для крыши

Профнастил НС44 для крыши — характеристики, схема

Профнастил Н57 для крыши — характеристики, схема

Крепить гофрированные листы к обрешетке нужно специальными саморезами с резиновыми уплотнителями. За счет этих элементов переживать о том, что материал начнет ржаветь, не придется.

Источник: https://newcomfortart.com/kak-pravilno-sdelat-obreshetku-pod-profnastil/

Обрешетка под профнастил своими руками

Прочность крыши из профнастила обеспечивается правильным подходом к выбору самого кровельного материала и правильно собранной стропильной системы, частью которой является обрешетка. И если при подборе профнастила приходится обращать внимание на толщину листа и размеры волны, то с обрешеткой все обстоит совершенно по-другому.

Во-первых, обрешетка – это система деревянных брусов или досок, расположенных перпендикулярно стропильным ногам, к которым они и крепятся гвоздями или саморезами.

Во-вторых, сами элементы обрешетки могут крепиться к деревянным, металлическим стропилам или устанавливаться на бетонное основание крыши, которое располагается под углом. К металлическим профилям обрешетка под профнастил крепится обычно при помощи вязальной проволоки.

Расчет и проектирование обрешетки под профнастил

Любой строительный процесс начинается с подбора и расчета необходимого материала. Это в полной мере относится и к обрешетке. Все дело в том, что профнастил – листовой кровельный материал, под которое нужно надежное основание. А так как профилированный лист имеет разную толщину, то есть, под нагрузками некоторые из них могут прогибаться, то и обрешетка под каждый вариант будет разной в плане расстояния между элементами.

К тому же многое будет зависеть и от угла наклона ската крыши. Специалисты утверждают, что чем больше уклон, тем меньше нагрузки, имеется в основном в виду снеговые, хотя ветровые, наоборот, увеличиваются. Поэтому стоит предельно внимательно отнестись к этим двум показателям. Вот некоторая зависимость всех трех значений, которые включены в свод норм и правил.

Если угол наклона кровельной системы имеет 15°, то для ее покрытия может быть использовано несколько типов профнастила.

• С8 толщиною листа 0,5 мм. В этом случае придется сооружать сплошную обрешетку, то есть, без зазоров, доски должны быть прижаты друг к другу.
• То же самое относится и к марке С10 и С20 толщиною 0,5 мм.
• А вот С21 толщиною 0,5-0,7 мм может быть уложен на обрешетку, которая устанавливается с зазором между элементами до 30 см.
• С такими же параметрами НС35 можно укладывать на обрешетку с зазором до 50 см.

Если угол наклона ската крыши превышает 15°, то здесь совершенно другие параметры конструкции обрешетки.

• С10 с шагом обрешетки до 30 см.
• С20 уже до 50 см.
• С21 до 65 см.
• НС35 до одного метра.

А вот такие мощные виды профнастила, как Н60 и Н75 с толщиною листа 0,7-0,9 мм, могут быть использованы в качестве покрытия крыши с углом наклона до 8°. И при этом шаг обрешетки под профнастил может быть установлен в первом случае до 3 м, во втором до 4 м.

Из всего вышесказанного можно сделать вывод, что, начиная проектирование кровельной системы здания, необходимо в первую очередь определиться с кровельным материалом, в нашем случае с профнастилом. Выбирается толщина профилированного листа, а также размеры волны. При этом обязательно учитывается угол наклона скатов кровли.

Правда, необходимо отметить, что производители профнастилов в сопроводительной документации обязательно указывают условия монтажа конкретной модели. Рекомендации от производителя достаточно просты – производить расчет обрешетки только в соответствии с условиями и параметрами, которые указываются в сопроводительных документах.

Кстати, они полностью соответствуют нормам и требованиям СНиП.

https://www.youtube.com/watch?v=VO_XRw_Fb1k

В частном домостроении, например, чаще всего выбирается профнастил с высотою гребня 35 мм и толщиною листа 0,7 мм. Это считается оптимальный вариант. Именно такой профнастил может монтироваться на обрешетку с шагом между ее элементами – 1,5 м.

То есть, это приличная экономия на деревянных стройматериалах и возможность соорудить достаточно прочную кровельную конструкцию. Расчеты говорят о том, что такая крыша может выдержать нагрузку в 600 кг/м². Это приличный показатель, говорящий о том, что по такой крыше можно безбоязненно ходить.

Правда, стоит профнастил с такими размерными показателями дороже. Но тут придется выбирать: или экономия, или безопасность с долгосрочной эксплуатацией.

Расчет количества необходимого пиломатериала

Рассчитать необходимое количество пиломатериала на обрешетку под профнастил достаточно просто.

• Во-первых, измеряется ширина и высота ската.
• Во-вторых, определяется шаг обрешетки по тем условиям, о которых говорилось выше.
• В-третьих, необходимо обозначить, что у карниза и конька устанавливаются по два элемента, для того чтобы усилить данные участки.
• В-четвертых, не забываем и о кровельных элементах. Это мансардные окна, вентиляционные и дымоходные трубы, слуховые окна и так далее. Вокруг них надо обязательно провести усиления примыкания к профнастилу. То есть, по периметру элементов устанавливается своеобразный короб из досок или брусов обрешетки.
• В-пятых, обязательно к окончательному результату приплюсовывается 10% от общего объема. Все дело в том, что в строительстве без отходов не обойтись. Это в полной мере касается и такого процесса, как монтаж обрешетки под профнастил на крыше.
• В-шестых, что касается самого пиломатериала. Обрешетка из профнастила может быть собрана или из брусков 50х50 мм, или из досок (обрезная или необрезная) толщиною 30х50 мм. Что касается вида древесины, то это может быть сосна, ель, ольха или дуб. Березовые доски лучше не использовать, они начинают быстро коробиться под действием смены влажности и температуры. Самое важное – пиломатериал должен быть хорошо просушенным.

Внимание! Рекомендуется после сборки стропильной системы все ее элементы, и обрешетку в том числе, обработать антисептическими и антипиренными растворами.

Первые будут противостоять появлению на древесине вредоносных микроорганизмов (грибки, плесень), вторые будут противостоять огню при пожарах.

Монтаж обрешетки под профнастил

Монтажный процесс укладки обрешетки на крышу из профнастила начинается с установки гидроизоляционного слоя, который крепится к верхним краям стропильных ног. Крепление может производиться металлическими скобами из степлера или мелкими гвоздиками с широкой шляпкой. Первый вариант быстрее.

Затем по стропилам укладываются деревянные бруски сечением 50х50 мм. Это будет сборка контробрешетки. Для чего она необходима? Для крыш из профнастила обязательно должна быть сооружена вентиляционная система, которая будет отводить из-под кровельного металлического материала влажные пары воздуха, проникающие сквозь несущую потолочную конструкцию. Элементы контробрешетки крепятся к стропильным ногам гвоздями, если используются металлические крепежные изделия, то применяются саморезы.

И вот теперь можно устанавливать и крепить обрешетку к контрообрешетке. Как уже было сказано выше, направление монтажа строго параллельно карнизу и коньку крыши. Чтобы облегчить монтаж, необходимо по установленному шагу завязать шпагат, концы которого крепятся к крайним стропилам. Важно – выдержать горизонтальность устанавливаемого шпагата. Есть вариант проще – вырезать из бруска отрезок, равный шагу обрешетке, с помощью которого определять место установки краев обрешеточных досок.

Внимание! Первый элемент обрешетки, который устанавливается у карниза крыши, должен быть немного выше всех остальных элементов.

К примеру, если обрешетка под профнастил собирается из досок толщиною 30 мм, то первая из них должна быть толщиною 50 мм.

Обязательно после сборки обрешеточной конструкции по краям монтируются ветровые планки из тех же досок. Установка производится на ребро. Высота верхнего края планки должна быть вровень с устанавливаемым профнастилом, а точнее сказать, ее край должен упираться в волну кровельного материала.

И еще несколько полезных советов.

Направление монтажа обрешетки – снизу-вверх.

Если в качестве элемента используются деревянные бруски, то крепление производится гвоздем в каждую стропилу. Если устанавливаются доски, то крепить необходимо двумя гвоздями по краям в ширину. Это простая необходимость, чтобы при нагрузках край доски не вывернулся.

Стыковать по горизонтали доски и бруски надо на стропиле, при этом каждый край крепится по отдельности.

Нельзя стыковать на одной стропиле элементы обрешетки, которые расположены на соседних рядах.

Источник: http://obrawa.ru/obreshetka-pod-profnastil/

Обрешетка крыши под профнастил — варианты, расчет, монтаж своими руками

Профнастил – материал поистине универсальный. Он может применяться для создания различных строений, ограждений и, конечно, в качестве покрытия крыши. В этом плане он особенно хорош – дает возможность довольно быстро покрыть любое строение, а служит долго. Но чтобы такая кровля была действительно долговечной и надежной, важно озаботиться и тем, чтобы обрешетка крыши под профнастил была сделана по всем правилам.

Обрешетка крыши под профнастил

Цены на профнастил

Профнастил

Обрешетка, о которой уже говорилось выше – это деревянные доски, рейки размером около 30х100 мм, уложенные перпендикулярно стропилам и закрепленные на них при помощи саморезов либо гвоздей. Также обрешетка может быть выполнена из металла, но для частного строительства этот вариант используется крайне редко.

Элементы обрешетки под профнастил: 1 — стропило, 2 — контррейка, 3 — гидроизоляционная пленка, 4 — вертикальная обрешетка, 5 — начальная горизонтальная обрешетина, 6 — горизонтальная обрешетка, 16 — пароизоляционная пленка, 23 — лента

функция – обеспечение надежности и прочности кровельной конструкции и возможность крепления кровельного материала. Если обрешетка не будет изготовлена, то вся крыша не будет достаточно прочной, а кровельное покрытие со временем испортится или вовсе не может быть смонтировано (в зависимости от того, какой вид покрытия используется).

Обрешетка необходима для обеспечения надежности и прочности кровельной конструкции

Если рассматривать в качестве кровельного материала профнастил, то он как раз и крепится на эту самую обрешетку. Также конструкция может быть использована для проведения различных коммуникаций, под ней монтируется необходимой ширины вентиляционный зазор, может быть уложен утеплитель.

На заметку! Обрешетка может быть сплошной или же выполняться с определенным шагом, то есть между досками обрешетки будет свободное пространство. Сплошная обрешетка обычно используется, когда крыша покрывается мягким материалом типа битумной черепицы. Также такой вариант обустраивается рядом с дымоходами и подобными конструкциями.

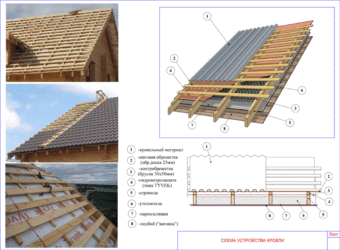

Схема устройства крыши

Таблица. Виды обрешетки.

ТипОписание

Обычный шаг	Наиболее часто использующийся вариант под профнастил. Расстояние между отдельными элементами составляет 20-40 см.
Сплошная	У такой обрешетки ширина щели между ее частями составляет всего 10 мм. Свободное пространство необходимо для того, чтобы избежать деформации деревянных элементов, которые могут менять свои физические параметры из-за колебаний влажности и температуры. В данном случае при строительстве кровли для конструирования обрешетки используются фанера, ДСП, ОСБ и подобные материалы. Для профлиста практически не применяется.
Разряженная	У такой обрешетки самый широкий шаг – 50-75 см, но может быть и больше.

Сплошная и разреженная обрешетка

Монтаж обрешетки производится после укладки гидроизоляционного и пароизоляционного материалов, которые будут защищать и кровлю от воды и собирать излишки влаги с поверхности утеплителя.

Эта деталь крыши может быть и двухслойной, когда поверх первой обрешетки снова монтируются рейки или доски, которые будут называться контробрешеткой. В этом случае нижняя обрешетка обычно делается разряженной, а верхняя – сплошной или с обычным шагом. Детали контробрешетки монтируются перпендикулярно элементам ранее выполненной обрешетки. Двухслойная обрешетка может быть использована, если есть необходимость положить толстый слой утепляющего материала.

Из разнообразия обрешёток под профнастил в индивидуальном строительстве чаще всего используют однослойную разреженную конструкцию

Как выбрать шаг?

На ширину зазоров между элементами обрешетки влияют:

• тип кровельного материала;
• толщина профлиста;
• форма кровли и угол ее наклона;
• климатические условия;
• роза ветров;
• прочие характеристики здания.

Выбор шага обрешетки

Самое главное – смотреть на толщину используемого профнастила, а также на угол наклона кровли. Согласно СНиП, если угол наклона ската не превышает 15 градусов, то крышу лучше «зашить» сплошной обрешеткой. В этом случае исключения могут быть допущены только для металлических конструкций, отличающихся большей прочностью, нежели деревянные.

И то – даже в этом случае шаг не может превышать 40 см. Если уклон ската составляет 15-20 градусов, то обрешетка часто делается из деревянных элементов и имеет шаг около 30-65 см. При уклоне более 20 градусов шаг может составлять даже 1 м, но этот вариант подойдет только в случае, если профнастил сам по себе отличается высокой прочностью и отличным качеством.

Ориентироваться при выборе варианта можно по таблице, приведенной на рисунке ниже.

Рекомендации по монтажу профнастила

На заметку! Как правило, при покупке профнастила можно почитать информацию непосредственно о каждом типе материала – производители предоставляют полную информацию о продукте, и рекомендуемые требования к укладке материала также будут присутствовать.

Требования к материалу

В частном строительстве обрешетка изготавливается обычно из дерева. Следует остановить свой выбор на ели, дубе, ольхе – главное, чтобы материал был прочным. Дерево должно быть просушенным, не иметь трещин, быть максимально ровным и аккуратным. Перед монтажом оно покрывается составами-антисептиками и препаратами против гниения.

Как правило, обрешетку делают из дерева

Для расчета необходимого количества дерева нужно знать такие показатели как ширина и длина ската кровли и непосредственно определить сам шаг. Далее используются самые элементарные математические подсчеты. Важно помнить, что вдоль карниза и конька обязательно прибиваются доски, а уже от них начинается отсчет шага. А в области труб, вентиляционных окон и прочих дополнительных элементов обрешетка должна быть усиленной.

На заметку! При подсчете количества дерева требуется учитывать, что часть материала может быть выброшена в виде обрезков. Поэтому к подсчитанному количеству требуется прибавить около 8-15% запаса.

Требования к обрешетке под профнастил

Что касается профнастила, то лучше купить материал с высотой гофры 35 мм и толщиной около 0,6-0,7 мм. Это оптимальный вариант с хорошим соотношением «цена-качество-прочность-надежность». Он обойдется дороже, чем профлист из более тонкой стали, но зато без проблем выдержит среднестатистические нагрузки, приходящиеся на крышу. При использовании профнастила с меньшей высотой профиля обрешетку придется делать с минимальным шагом или сплошную, иначе материал не прослужит долго и деформируется.

Цены на доски строительные

Доски строительные

Перейти к расчётам

Шаг 1. Первым делом необходимо произвести все предварительные расчеты и закупить необходимый материал. Расчеты требуется делать максимально точными, чтобы избежать покупки излишнего количества материала. Но и меньше покупать не стоит – необходимо брать с запасом.

Измеряются длина и ширина ската, после чего каждое из значений нужно разделить на выбранный шаг обрешетки. К этому количеству также нужно прибавить материал, который будет использоваться для создания обязательной сплошной обрешетки в области дымоходов и других подобных элементов.

Весь материал должен быть обработан антисептиком и влагоотталкивающими веществами перед использованием – это убережет дерево от гниения, поражения плесенью и рядом паразитов.

Обработка древесины

Шаг 2. Требуется собрать все основные элементы каркаса кровли. То есть конек, стропила уже должны быть на месте, так как обрешетка и другие элементы монтируются непосредственно на них.

Далее собираются элементы каркаса

Шаг 3. После этого нужно уложить гидроизоляционный материал. Фиксация этого материала производится при помощи строительного степлера и скоб.

Укладка гидроизоляции

Шаг 4. Далее также нужно закрепить небольшие бруски 50х50 мм, которые прибиваются к стропилам. Кстати, за счет этих брусков и будет обеспечен тот самый вентиляционный зазор, который необходим для профлиста.

Крепление брусков

Шаг 5. В области конька необходимо проложить дополнительную полосу гидроизоляционного материала, которая будет закрывать коньковую часть и защищать ее от воды.

Гидроизоляция коньковой части

Шаг 6. Вдоль карниза необходимо закрепить крюки для монтажа водоотводящего желоба.

Крюки для монтажа водоотводящего желоба

Шаг 7. Далее можно приступать к монтажу самой обрешетки (контробрешетки). Доски крепятся к ранее прибитым брускам при помощи саморезов. Первыми устанавливаются элементы возле карниза, далее с определенным шагом – остальные части обрешетки.

Монтируется обрешетка

Шаг 8. Для удобства на бруски можно нанести разметку, обозначающую шаг обрешетки. Или же можно воспользоваться бечевкой.

Использование бечевки

Шаг 9. Крепление досок нужно производить гвоздями или саморезами длиной в три раза больше, чем толщина используемой для обрешетки доски. В противном случае конструкция не выдержит ветровой нагрузки. Если обрешетку нужно сращивать по длине, то стыки должны быть расположены на опоре, в роли которой выступает брусок, закрепленный ранее на стропилах, к которому крепится непосредственно обрешетка. Не рекомендуется соединять параллельно два рядом расположенных ряда, то есть стыки требуется располагать, например, в шахматном порядке. Так кровля будет надежнее.

Стыки между брусками должны с каждым рядом смещаться

Шаг 10. Вдоль конька также нужно закрепить бруски обрешетки.

Бруски крепятся вдоль конька

Внимание! Доска, которая крепится вдоль карниза, должна быть толще, чем остальные, используемые для создания обрешетки.

Крепление профнастила

После того как обрешетка была смонтирована, можно приступать к креплению непосредственно самого профлиста к ней. Листы требуется обязательно закреплять специальными саморезами, имеющими резиновую прокладку. Подсчитать количество крепежных элементов не сложно – достаточно помнить, что на 1 м2 должно приходиться не менее 5 единиц саморезов.

Монтаж профнастила на металлическую обрешетку

Укладывать листы нужно снизу вверх так, чтобы верхний лист прикрывал краем нижний. Тогда излишки влаги не будут задерживаться на стыках, а будут стекать с кровли. Ширина нахлеста зависит от угла наклона кровли. Стыки листов промазываются битумной мастикой, которая обеспечит необходимый уровень гидроизоляции.

Таблица. Ширина нахлеста между листами профнастила.

Угол скатаПараметры нахлеста

Менее 15 градусов	В этом случае нахлест требуется сделать не менее 20 см по длине материала, а по ширине – не менее двух волн.
15-30 градусов	При таком угле наклона нахлест делается в 15-20 см, в этом случае нужно ориентироваться на ширину гофрированной части листа.
Более 30 градусов	Оптимальная ширина нахлеста – 10-15 см.

Требования к кровельным саморезам для профнастила

По краям ската кровли устанавливается торцевая планка, от свеса к коньку. При необходимости наращивания планки ее отрезки нужно укладывать с нахлестом друг на друга не менее 5-10 см. Притом она должна закрывать хотя бы одну волну профлиста.

https://www.youtube.com/watch?v=EasyYktXJYg

Также не стоит забывать, что необходимо установить и коньковую планку, которая закроет стык двух скатов крыши. Нахлест при необходимости наращивания длины в этом случае должен составлять не менее 10 см, а стыки промазываются битумной мастикой. Между коньковой планкой и профнастилом в этой части кровли дополнительно прокладывается утепляющий материал.

Цены на различные виды кровельных коньков

Конек кровельный

Обрешетка – один из важных элементов кровельной системы. Отказываться от нее в пользу экономии материала и удешевления строительства ни в коем случае нельзя – это грубейшее нарушение всех норм и впоследствии может привести к необходимости капитального ремонта кровли в ближайшее время. Сделать ее не так уж дорого и сложно, как кажется на первый взгляд.

Источник: https://krysha-expert.ru/obreshetka-kryshi-pod-profnastil

Какие доски подходят под профнастил?

Основу кровли составляет система стропил, отвечающая за прочность. Чтобы конструкция создавала небольшую нагрузку на стены, применяется деревянный брус. Кровельный материал укладывают на обрешетку. Для обеспечения надежности, безопасности эксплуатации следует руководствоваться рекомендациями строительных норм и правил, сделать корректный расчет обрешетки под профнастил.

Профлист используют не только в промышленности, а также при возведении объектов любого назначения. Так как его основа сталь, усиленная ребрами жесткости, он повышает прочность крыши. В то же время он достаточно легкий и отлично защищает сооружение от проникновения влаги.

Тип обрешетки

Ни одно здание не обходится без крыши, которую закрывают различными материалами для кровли. Исходя из условий эксплуатации и размеров сооружения, выбранного кровельного материала используют разную обрешетку с различным шагом:

• Разреженная. В качестве несущих элементов применяют брус или доску. Шаг между ними от 60 см;
• Уплотненная или стандартная. Расстояние между деталями 25- 50 см;
• Сплошная. Собирается из доски или фанеры, с технологическими зазорами не превышающими 10 мм;
• Двойная. Объединяет в себе разреженную и сплошную, первая служит основной для второй.

Монтаж профнастила производится на обрешетку сплошного или уплотнённого типа. Остальные используются для крыш повышенной прочности, их покрывают сплошным или мелким кровельным материалом.

Обрешетка под профнастил изготавливается из различных материалов. Применяют профиль из металла и бруски из дерева. Так как конструкция должна выдерживать серьёзные нагрузки требуется найти компромисс между весом и прочностью. Самым универсальным материалом, чтобы делать обрешетку под профнастил является деревянный брус или доски.

Металлическая обрешетка чаще всего используется для больших производственных сооружений, в большинстве случаев маленького наклона.

Возводя дома индивидуальной застройки, обрешетку выполняют из дерева. По общему правилу делать обрешетку под профнастил надо правильно. Её монтаж производят на гидроизоляцию из рубероида или другого материала, который препятствует образованию конденсата, возникающего при перепаде температур, является поглотителем, появляющейся изнутри здания влаги.

Так как дерево горючий материал и подвержен воздействию микроорганизмов, для предотвращения возгорания, гниения и прочих разрушающих факторов, доски обрабатываются специальными составами, имеющими противопожарные и антисептические свойства.

Выбор типа обрешетки

Выбор параметров несущей конструкции в первую очередь зависит от климата местности. От него будет зависеть угол наклона крыши, от которого, в свою очередь будет зависеть марка используемого профлиста. В зонах с высоким выпадением снега крышу возводят с максимальным уклоном до 60о. Это делается, чтобы снег под собственной тяжестью сваливался с крыши и не утяжелял конструкции. В иных случаях для упрощения угол наклона уменьшают, в целом он варьируется в пределах от 15о до 60о.

Выбор профнастила и тип обрешетки будет зависеть от наклона скатов крыши. Основное различие между профлистами заключается в высоте профиля, чем он ниже, тем меньше прочность изделия. Когда угол наклона больше, соответственно надо увеличивать высоту профиля. Можно найти компромисс, и выиграть в деньгах. Для этого делается обрешетка под профнастил для разных марок листов.

Для ската крыши с минимальной величиной наклона, используя стеновую-кровельную панель с профилем 10 мм (порфнастил марки С10) делают сплошную обрешетку. Если взять марку С21, то обрешетка уже стандартная. С44 — разреженная.

Сплошная или двойная обрешетка применяется не только для низкопрофильного профлиста, ею также усиливают крышу. Обычно, при применении двойной конструкции, монтаж нижнего ряда осуществляют вдоль конька, а верхний делают поперек. Обрешетку с шагом применяют, если используется утолщенный утеплитель.

Обрешетка под профнастил для домов индивидуальной застройки делается деревянной. Используется брус квадратного сечения с длиной стороны от 50 до 75 мм. Допускается использование обрезной доски. Доска под профнастил должна иметь ширину не превышающую 15 см, толщина должна быть меньше 2 см. Более широкие доски применять не рекомендуется из-за склонности древесины деформироваться под воздействием влаги и разницы температур. Для экономии многие применяют не обрезную доску, требования к ней аналогичные.

Приобретая брус, необходимо убедиться в отсутствии сучков и механических повреждений. Идеальным вариантом будет, если доски будут просушены до 8%. От этого будет зависеть качество выполняемых работ.

Чтобы закрепить обрешетку берут саморезы. Следует обратить внимание, чтобы они были оцинкованными, тогда они не будут подвержены коррозии. Длина крепежного элемента должна вдвое превышать толщину бруса или доски, предназначенной для профнастила.

Обрешетка крыши под профнастил

Все чаще для покрытия кровли используется такой строительный материал, как металлический настил. Предлагаем рассмотреть, как выполняется своими руками деревянная и металлическая обрешетка под профнастил, её монтаж, устройство и расчет.

Общая информация

Обрешетка – это своеобразный каркас, на который монтируется профнастил. Данную конструкцию можно выполнять из металлических труб и деревянных брусков. Существуют разные схемы установки, они могут варьироваться в зависимости от характеристики используемого материала, его свойств, конструкции кровли. Основные правила установки следующие:

1. При минимальном уклоне, профнастил устанавливается на обрешетку сплошного типа либо с минимальным шагом (минимальный шаг – это расстояние между брусьями менее 400 мм);
2. Большое значение имеет размер листов и их вес. В зависимости от этих параметров определяется уклон крыши и нахлест;
3. Если уклон средний, то размер шага должен находиться в диапазоне от 1000 мм до 500 мм;
4. Очень важно учитывать также климатические особенности местности. Если уклон будет определен неверное, то впоследствии листы будет сдувать сильными порывами ветра или при его рывках они будут издавать неприятный громкий звук (хотя это также зависит от прочности креплений и видов крепежных деталей);
5. Для того чтобы покрыть крышу стеновым профнастилом, можно использовать как металлические, так и деревянные стропила, в то время как установка кровельного листа требует монтажа на исключительно металлические трубы (у них больший коэффициент сопротивления, следовательно, они выдерживают большой вес без деформации).

Фото — Обрешетка дома

Предлагаем изучить таблицу параметров уклона для кровли из разных типов профнастила:

Вид профнастила	Оптимальный наклон кровли в градусах, контр. величина	Толщина профнастила, мм	Нормальный шаг обрешетки
с10	≤ 15	0,5	Обрешетка сплошного типа
≥15	0,5	До 30 см
с20	≤ 15	0,5-0,7	Обрешетка сплошного типа
≥15	0,5-0,7	Обрешетка сплошного типа
с21	≤ 15	0,5-0,7	До 50 см
≥15	0,5-0,7	До 30 см
с44	≤ 15	0,5-0,7	До 65 см
≥15	0,5-0,7	До 50 см
н57	≤ 15	0,5-0,7	До 65 см
≥15	0,5-0,7	До метра
н60	≤ 15	0,5-0,7	До 50 см
≥15	0,5-0,7	До 65 см
н75	≤ 15	0,5-0,7	До 1,5 метра
≥15	0,7-0,9	До 2 метров
нс35	≤ 15	0,7-0,9	До 50 см
≥15	0,7-0,9	До метра

Кроме того, шаг обрешетки под профнастил зависит от степени обработки материала и типа крыши. Обращайте внимание на документацию и паспорт профильного листа, часто производители в этих документах указывают индивидуальные требования к монтажу своей продукции.

Фото — Схема монтажа

Деревянная обрешетка идеально подойдет под мягкую металлочерепицу, плоскую крышу из стенового материала, забор и фасад здания, которые покрываются сайдингом.

Фото — Размещение крепежных деталей

Металлическая обрешетка (сплошная и с шагом) в основном применяется для создания каркаса для кровельного профильного настила, крупного навеса из металлического профлиста с толщиной от 0,7 мм.

Фото — Схема обрешетки

: монтаж обрешетки

Этапы установки деревянной обрешетки

1. Расчет расхода деревянного покрытия. Если необходимо вычислить, сколько пиломатериалов понадобится на построение одной обрешетки, нужно узнать периметр крыши. Для этого обмеряется ширина и длина ската, вычисляется коэффициент на угол наклона и также расход на установку доборных элементов: установку коньков, монтаж труб вентиляции, стоков и угловых элементов;
2. Выбираем строительные материалы. От качества древесины напрямую зависит теперь прочность монтажа.

   Покупайте материал, предварительно обработанный специальными веществами, это значительно продлит его срок службы и увеличит природные параметры жесткости и твердости. Следите за тем, чтобы на древесных стропилах не было никаких признаков насекомых или трещин, доска должны быть ровной, без зазубрин и сколов, для удобства равномерного монтажа;

3. Если у Вас нет желания переплачивать за обработанное дерево на производстве (причем в 80 % его нужно обрабатывать защитными растворами повторно), купите чистые деревянные доски и антисептик для дерева.

   Чтобы найти этот препарат, зайдите в любой строительный магазин. Бывают растворы с разными свойствами, нам нужно подобрать жидкость против образования плесени и прочих микроорганизмов и от грызунов. Не лишней будет обработка древесины антипиреновыми материалами, это повысит безопасность конструкции в условиях пожара. Желательно покупать один раствор, а не несколько, это значительно сэкономит средства. Обрабатывать древесину нужно до установки конструкции на крышу.

4. Принцип установки обрешетки.

   Её нужно устанавливать только над пароизоляцией и влагозащитной пленкой, кроме того, заранее нужно разметить расстояние между воздушной вентиляцией и будущей обрешеткой. При креплении деревянных брусьев, нужно орудовать специальными строительными гвоздями, они отличаются от обычной длиной ножки, в народе их называют «соткой». Нужно помнить, что главная доска на несколько размеров больше чем прочие стропила. Эта основная деталь обеспечивает плотность и прочность всей конструкции.

   Также внимательно изучите торцы крыши, по ним необходимо будет монтировать остальные доборные элементы профиля;

5. Основные детали обрешетки, с уже выбранным шагом, нужно устанавливать с направлением к верху. Это поможет монтировать листы ровно и параллельно друг другу. Для проверки этих данных, используйте уровень и натяжные ленты (с их помощью можно определить направление досок);
6. Непосредственно для обрешечивания, многие строители советуют использовать брус с квадратным сечением 50*50 мм, доски 32*100 и влагостойкую фанеру, у которой толщина не менее 10 мм.

Учитывайте также то, что холодный стеновой или кровельный профнастил нужно утеплять, поэтому после установки обрешетки нужно обязательно покрыть деревянные доски утеплителем. В зависимости от климатических особенностей, можно будет подобрать пленку пористого характера или специальный многослойный материал.

Фото — Установка профиля

Также для того, чтобы труды пошли впрок, чердак частного дома также понадобится утеплить. Это можно сделать при помощи пенопласта или стекловаты.

Металлическая обрешетка

Металлическая обрешетка крыши под профнастил используется, если толщина профильного листа выше 0,7 мм, этот показатель напрямую влияет на вес металла. Предварительно нужно замерить периметр системы обрешечивания. Нужно учитывать все склоны, углы и доборные элементы (трубы, водостоки, карнизный свес  и прочее).

Далее, стальные трубы укладываются по такой же схеме, как и деревянные доски и свариваются при помощи дуговой сварки. Очень важный момент: обработка сварного шва. Несмотря на высокую прочность металла, сварочные места становятся подверженными влиянию коррозионных процессов и т.д.

, чтобы продлить их долговечность нужно обработать эти участки при помощи грунтовки и эмали для наружных работ.

https://www.youtube.com/watch?v=PwW56FHVb8s

Фото — Металлическая обрешетка

Крепление стропильной доски также может осуществляться при помощи саморезов. Металл не пробивается гвоздями, т.к. это негативно сказывается на показатели геометрической точности. Гофролист в свою очередь также крепится саморезами или заклепками вместе с резиновыми или пластмассовыми прокладками.

Советы от мастера

Согласно требованиям СНиП, существуют специальные правила, по которым устанавливается обрешетка для мансарды, односкатной крыши и двухскатной:

1. Если угол каркаса менее 30 градусов, то нужно делать нахлест в 200 мм;
2. В том случае, если угол более 30 градусов, то нахлест должен быть в 150 мм;
3. Если наклон менее 15 градусов, а также для фасада и стен здания  нужно обеспечить двухслойное покрытие с герметичной обработкой швов;
4. На коньке и в районе вентиляционных труб, расстояние между листами должно быть заполнено специальными материалами. Это делается не только для увеличения объема, но и для герметизации обрешетки и увеличения безопасности. В тоже время, междуэтажное перекрытие выполняется при использовании гофро- или гипсокартона;
5. Установка стропильной системы должна осуществляться человеком с опытом работы. Если же такового нет, то советуем просмотреть фото и видео инструкции на нашем сайте;
6. Перед тем, как сделать обрешетку под профнастил, нужно купить все строительные материалы и рассчитать расход, тогда Вы сможете согласно смете сэкономить свои средства.

Крыши и стены, облицованные профнастилом, долго стоят и выглядят очень стильно и современно. Данным материалом и нашими схемами установки профильного листа можно украсить стены бани, укрепить балкон и межкомнатные перегородки. Если Вы хотите заказать подобную услугу, то советуем обращаться к компаниям-производителям листов, у них прайс будет ниже. Кроме того, многое зависит от города. Понятно, что монтаж профиля в Тюмени будет дешевле, чем в Москве.

22 Март 2014       Владимир Бакаев

Источник: https://www.proprofnastil.ru/obreshetka-pod-profnastil.html
