Как делать окно в крыше?

Как можно сделать окно в крыше дома

Вопрос о том, как сделать окно в крыше дома, возникает при строительстве новых или реконструкции старых зданий. В этом случае хозяин дома стремится максимально использовать имеющееся пространство. Мансардный этаж — удачный способ увеличить полезную площадь при условии грамотного естественного освещения.

Виды окон на крыше.

Различают две группы окон для крыши: слуховые и мансардные. Каждая имеет конструктивные отличия и требует своего подхода к монтажу.

Слуховые окна (второе название — люкарны) на протяжении веков использовались для вентиляции нежилого чердачного помещения, а впоследствии нашли свое применение и для мансардных этажей. Они всегда располагаются вертикально. Грамотный дизайнер, выбирая одну из многообразных форм люкарен, помимо утилитарной цели сможет придать внешнему облику здания изысканность и неповторимость.

Слуховые окна бывают:

• с плоской крышей, имеющей скат до 15 градусов;
• четырехугольными под односкатной или двухскатной крышей;
• с вальмовой крышей;
• треугольными;
• панорамными с трапециевидной крышей;
• зенитный фонарь — полностью стеклянная поверхность оригинальной формы;
• полукруглые.

Схема устройства мансардного окна.

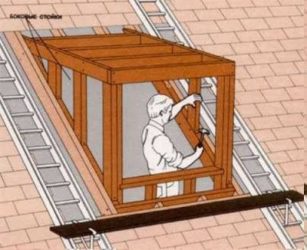

Поскольку данные окна на крыше крепятся в конструкции с боковыми стенками, сквозь них проходит меньше света, чем через аналогичный по величине проем с мансардным окном. Слуховые окна устанавливают на крышу любой формы: односкатную, двускатную или более сложную. При установке люкарны в новом доме конструкция ее элементов разрабатывается и монтируется одновременно с основными несущими элементами крыши. При реконструкции старых домов для устойчивости слуховое окно рекомендуется размещать между несущими балками.

На нижнюю часть коробки крепятся вертикальные стойки, которые соединяются между поперечным брусом (при обустройстве треугольного окна они сходятся под нужным углом). В итоге выходит еще одна, теперь вертикальная, коробка лицевой части каркаса. Верхний элемент крыши слухового окна — коньковый брус — крепится к несущим элементам крыши через балку-перемычку. Последнюю нельзя врезать в стропильные ноги крыши (чтобы не ослабить сечение), соединение производится только металлическим крепежом.

Окончательный этап монтажа каркаса — установка стропил. Их количество зависит от длины конькового бруса, а шаг должен обеспечивать надежность конструкции. Поверх стропил делается обрешетка, на которой крепят кровлю, обычно такую же, как и на основной крыше. На боковые стенки укладываются слои гидро- и теплоизоляции. Материал для окончательной обшивки можно использовать разнообразный: от вагонки до железа.

Проектирование

До начала работ выполняется проект, в котором учитываются все нюансы конструкции и крепежа. Делая окно своими руками нужно помнить:

Схема каркаса слухового окна.

• люкарны монтируются на крышах с углом наклона от 35°;
• надстройки размещаются на ограниченном расстоянии от стен дома, для треугольных окон — в одной плоскости;
• минимальный размер оконного проема 1,2 х 0,8 м (окна, соответственно, 0,6 х 0,8 м);
• общая ширина слуховых окон должна составлять не меньше половины ширины мансарды;
• слуховые окна располагаются строго по линии с находящимися под ними оконными проемами;
• нижний край делается на высоте 90 см от пола, верхний ограничивается высотой потолка (чем больше окно, тем больше света).

В отличие от слуховых мансардные окна не требуют обустройства сложной конструкции. Они монтируются непосредственно в плоскость крыши.

Этапы установки

Первый шаг — обустройство проема нужной величины в крыше. Его параметры вычисляют, исходя из места расположения нижней части окна и его высоты. Проем ограничивается стропильными ногами повышенной прочности, способными выдержать вес будущей конструкции. Поперечные балки, соединяющие стропильные ноги между собой, образуют горизонтальную коробку по контуру проема.

В проем лицевой части монтируется рама и окно выбранного типа: пластиковое или деревянное. Зазоры тщательно изолируются. Места соединения конструкции с основной крышей также должны быть герметичными. Внутренняя отделка может выполняться в различных стилях и из различных материалов — это полноценная часть мансарды, гармонично дополняющая и украшающая основное пространство помещения.

Мансардное окно

Виды слуховых окон для крыши.

Окна могут открываться:

• по нижней оси, что способствует защите от осадков, но недостатком является неудобство в мытье;
• по верхней оси — передвижение окна не мешает доступу свежего воздуха и солнечным лучам;
• по боковой оси: удобны там, где может потребоваться выход на крышу.
• по центральной оси окна: способны поворачиваться на 180 °, что позволяет удобно обслуживать окно;
• с помощью комбинированных механизмов открывания.

При подборе мансардного окна нужно помнить, что для нормального освещения 10 м² площади необходим 1 м² остекления. Высота монтажа на наклонной плоскости должна обеспечивать удобство эксплуатации: открытия окон, их мытья и т.п. (обычно, в зависимости от места расположения ручки — 80-130 см). Корректировку по высоте дает и вид материала для кровли. Некоторую черепицу нельзя резать на части, поэтому приходится подстраиваться под границы кровельного покрытия. Конструкции мансардных окон различных производителей могут различаться. В каждом комплекте есть подробная инструкция по выполнению монтажа.

Общими этапами являются:

• подготовка проема;
• монтаж окна в сборе;
• демонтаж оконной створки;
• устройство гидроизоляции;
• установка оклада;
• монтаж оконной створки на место;
• активация пружин и петель окна.

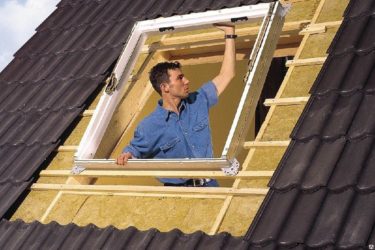

На закрепленном внутри гидроизоляционном слое делается разметка. Размеры проема будут больше, чем габариты окна: снизу отступается порядка 50-90 мм для монтажа профильных кровельных материалов, по бокам делается запас в 30 мм, вверху -100-150 мм. В гидроизоляционной пленке делается аккуратный разрез с запасом в 200 мм по периметру (он заворачивается внутрь). Необходимая часть кровельного материала снимается, обрешетка вырезается.

Для удобства монтажа оконная створка снимается и вначале крепится одна рама. В комплекте мансардного окна всегда есть гидроизоляционный фартук и крепежные элементы. Последние устанавливаются на оконную раму. На нее же при помощи степлера крепятся края изоляции, которую вырезали в начале работ, и утеплитель. Установленная в проем окна рама придавит утеплитель. Поверх конструкции кладется нижний гидроизоляционный фартук, а затем устанавливаются боковые и верхние его части.

На утепленный и заизолированный проем с рамой монтируется оклад. Он выбирается в зависимости от вида кровли и может быть гладким или с волной различной высоты. После этого крепится створка. Нижние крепежные элементы рамы фиксируются намертво сразу же, верхние фиксируются не до конца: чтобы можно было проверить ровность зазора и отрегулировать перекос.

Регулировка обязательна для всех элементов окна: подвижные части нужно активировать, проверить их работоспособность и отрегулировать. После того, как окно смонтировано и проверено, настало время заняться отделочными работами — установкой откосов. Хитрость для конструкции, расположенной под углом к горизонтальной поверхности в том, что за точку отсчета берется плоскость не рамы, а пола. Нижний откос ориентируют перпендикулярно ей, верхний — параллельно. Для обеспечения вентилирования боковые откосы делают под углом 120 °.

Завершение работ

Отделочные работы — завершающий этап установки.

Когда откосы смонтированы, жалюзи повешены, а рабочий беспорядок убран, счастливый хозяин сможет насладиться залитым светом мансардным помещением. Затем выйти во двор, оценить оригинальный внешний вид модернизированной крыши с «глазками» и, вдохновленный хорошим результатом, отправиться строить и воплощать новые планы по благоустройству дома.

Источник: https://1pokryshe.ru/info/kak-sdelat-okno-v-kryshe-doma.html

Установка окна в крыше дома: слуховое или мансардное?

Прежде чем приступить к обустройству окна в крыше дома, нужно определиться, какое понадобится именно для конкретного домостроения. Слуховыми окнами называют те, что располагаются на кровле и нужны для проветривания и освещения чердака. Так как они размещаются на крыше вертикально — необходимо обустройство отдельной системы стропил, которая будет встраиваться в кровельную конструкцию.

Это их главное отличие от окон в мансарде, которые устанавливаются на мансардную кровлю под наклоном. В современных проектах домостроений все большее распространение и популярность получили окна для мансарды.

Учитывая, что окна любого типа с одинаковым размером занимают одинаковую кровельную площадь, эти проёмы, благодаря наклонной установке, пропускают внутрь мансардного помещения больше света и их монтаж более простой, чем оконных рам других типов.

Основные разновидности окон в крыше дома

Часто возникает вопрос выбора: какой тип окна установить? Если домостроение старое, и нужно будет придерживаться уже имеющихся архитектурных решений, то лучше выбрать установку слухового окна. В новых, только построенных домостроениях, при принятии решения об обустройстве на кровле жилую мансарду, будет целесообразной установка мансардного окна.

Для начала стоит рассмотреть основные особенности обоих типов окон, чтобы выбрать то, которое подойдет для конкретного здания.

Для установки окна слухового в крыше дома необходимы специальные ниши, которые уже должны иметься на кровле. Каркас треугольников-ферм стропил и стенок по бокам требует достаточно большого числа соединений с основной крышей, его очень сложно сделать без точных расчетов — «на глазок». Для этого необходимы чертежи, составленные подготовленным специалистом. Стенки по бокам и фронтон зашивают строительной фанерой и обшивают фасадным стройматериалом. На кровле размещают кровельные стройматериалы на одинаковом уровне с покрытием основной кровли. Обязательно проводят гидроизолирование и утепление места примыкания такого слухового окошка к крыше.

Второй тип – мансардное, закрепляется в пространстве между двух стропилин. Окна для мансарды, обычно являются препятствием для нормального схода воды с крова, поэтому проёмы такого конструктивного решения чаще устанавливают в крышах с 15-20° уклоном.

Современные окна для мансард конструктивно достаточно сложны, хорошо защищены от протекания воды и проникновения через них холода внутрь помещений. Изготовить такую оконную конструкцию качественной и надежной самостоятельно невозможно. Лучше поэтому просто заказать изготовление окна у надежного и ответственного производителя.

Закрепление к крыше окна мансардной конструкции осуществляется при помощи опорной пластины. Для отведения влаги рама имеет спецоклад, состоящий из стальной рамки, располагаемой вдоль всего окошка. Для его открытия конструкция окна имеет петли фрикционные, располагаемые немного выше от центра окна.

Такая конструкция при открытии рамы окна предотвращает попадание скапливающейся воды внутрь помещения, а вся попадающая на нее влага стекает на кровлю.

Создание оконного проема в существующей крыше

В индивидуальных домах иногда возникает необходимость обустройства в кровле оконного проема и установки в него окна. Переделывать полностью кровлю – достаточно дорогой, трудоемкой и сложный процесс, потому существуют возможности в несколько приемов сделать оконный проем для слухового окна.

Окна на крыше домостроения должны забирать не более 10% площади кровли под ними.

Проёмы значительных размеров на кровле приводят к высоким теплопотерям. Кроме этого, у больших окон стекла менее прочные и менее устойчивые к природным и механическим воздействиям извне, чем у окон небольших размеров. Оптимальный монтаж – размещение оконной рамы точно по центру кровли в промежутке между обеими несущими кровельными балками.

Монтаж окна в крыше дома

В начале работ вырезается отверстие необходимых размеров для создания проема в покрытии кровли, и начинается монтаж рамы окна. Ее размещают на несущих стропилинах кровли при помощи смонтированного отдельно деревянного спецкаркаса из брусьев 4х5 см.

Лучше всего прикрепить детали этой конструкции к стропилинам при помощи неподдающегося коррозии стройматериала. Каркасные детали соединяют специальными саморезами для деревянных конструкций, плотно фиксируя их к стропилинам.

Также устанавливают параллельно кровле домостроения слуховые каркасные окна, но для обустройства такого сложного и трудоемкого конструктивного решения лучшим будет привлечь профессиональных кровельщиков.

Герметизация и отделка проемов окон

Герметики, использующиеся для этих целей следующие: из силикона, битума, акрила и гидронепроницаемая саморасширяющаяся лента.

Лучшим герметизатором для кровельных окон является саморасширяющаяся лента, которая размещается по всей протяженности проема одним слоем. Отверстия и щели в верхней части оконной кровельной рамы можно загерметизировать герметиком из акрила. Работы по отделке и герметизации лучше проводить летом.

Виды слуховых окон

Слуховые кровельные окна на плоской кровле жилого дома обычно устанавливают вместе с желобами для стекания воды, поэтому у крыши должен быть наклон в пределах 5 – 15°. Прямоугольной формы конструкция кровли с одной или двумя скатными плоскостями напоминает окно с плоской кровлей, но у нее должен быть чуть больший наклон скатных плоскостей — более 15°.

Виды слуховых окон

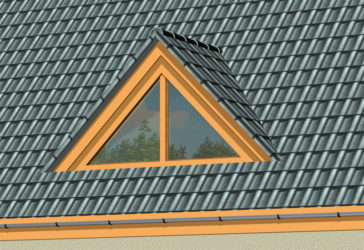

Треугольное слуховое окошко чаще всего обустраивается на кровлях коттеджных и крышах загородных индивидуальных домостроений. У окна такого типа отсутствуют стенки по бокам, а их функции выполняют кровельные скаты. Подобный тип кровельного окна значительно уменьшает объем выполняемых с ним гидроизоляционных работ, однако снижает освещенность чердачного помещения и особенно мансардного, если фасадная сторона этого окошка не направлена на саму фасадную часть домостроения. В последнее годы можно встретить все чаще необычный — круглый — тип.

Это тоже важно знать:  Конек вальмовой крыши: монтаж и устройство

Самым функциональным кровельным окном считается окошко – как зенитный фонарь. Внешне оно выглядит как легкая, почти невесомая деталь, не утяжеляющая кровлю, и главное, оно отлично освещает все мансардное помещение.

Специалисты при создании проектов чаще всего придерживаются таких значений для определения размеров и количества слуховых кровельных окон: ширина не должна превышать ½ ширины мансардного помещения, нижняя их плоскость располагается от пола на высоте не менее 0,9 м, а чем слуховое кровельное окно будет установлено выше, тем большая освещенность будет в этом помещении.

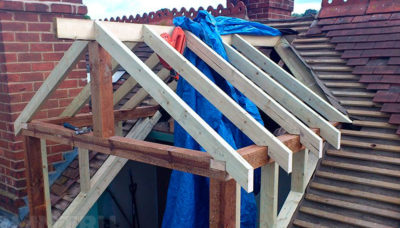

Каркас слухового окна на крыше дома

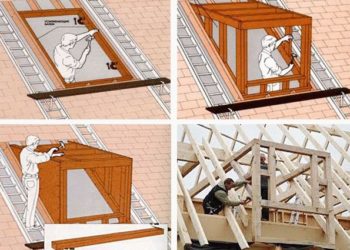

Каркас слухового окна на крыше устанавливается в одно время с монтированием стропилин кровли дома. Если у крова две скатных плоскости — для оконного каркаса обустраивается своя стропильная система и обрешетка. Поэтому установка каркаса таких окон подразумевает под собой возведение отдельной своей мини-крыши. При обустройстве стропильной кровельной системы в участках планируемой установки слуховых окон, необходимо предусмотреть размещение будущих проемов, ограждающих ноги стропилин с усиленными прочностными характеристиками. Ведь стропилины и другие детали стропильной конструкции примут еще и массу элементов слухового окна на себя.

Затем на стропилины размещают поперечные бруски: верхний – соответствующий размерам самого окна, а на уровне с внешней стенкой домостроения — нижний. На нижнем брусе размещаются стойки в положении вертикально, связывающие вверху поперечные брусья. Получается оконная рама, скрепляемая продольными брусками с верхним брусом, размещенным на укрепленных стропилинах. Так получается готовый каркас, но без оконных стропилин. Мансардную систему стропилин обустраивают по образцу для основной кровельной конструкции.

Каркас треугольного окна

Размещая бруски-перемычки, нежелательно проводить крепление оконных деталей, врубая их в стропилины главной стропильной системы крыши, дабы не ослабить несущей возможности всех деталей. Все каркасные компоненты закрепляются с помощью стального оцинкованного крепежа.

Проверив прочность и надежность каркаса в горизонтальной и в вертикальных плоскостях, можно приступить к размещению конькового бруска и маленьких стропилин для слухового окна.

Чтоб значительно упростить трудоемкость работ, стропила вырезаются по предварительно изготовленной шаблонной заготовке. Стенки по бокам зашивают влагоустойчивым стройматериалом.

Оконная кровля укладывается в одно время с монтированием кровельного покрытия на всю крышу.

Важно: четко соблюдать последовательность выполнения работ во время монтажа деталей кровельных окон в крыше дома.

Источник: http://www.krovlyakrysh.ru/dobornye-elementy/prochie-elementy/okna-v-kryshe-doma/

5 разновидностей окон в крыше и способы их установки

Сегодня затронем тему – окна в крыше. Она интересна тем, что это нестандартный вариант расположения оконных проемов. Особенно это касается частного домостроения, потому что еще совсем недавно об оконных конструкциях этого типа в России никто и не слышал. Расскажем об их разновидностях, особенностях и правилах монтажа, также, какие можно использовать идеи для мансарды. Разберетесь в этой теме, будете понимать, что и зачем делают мастера, которым доверили установку мансардных окон в своем доме.

Виды оконных конструкций на крышах

В принципе, классификация в себя включает всего две позиции: уже упомянутые мансардные и слуховые. Отличаются они между собой в основном местом расположения. Первые устанавливаются на скатах мансардных кровель, вторые во фронтонах скатных крыш. Теперь разберемся с ними по отдельности и начнем со слуховых, вы поймете почему.

Окна на скатной крыше частного дома

Слуховые окна

Свое название этот вид кровельных окон получил не из-за того, что через них что-то подслушивали, ведь под кровельной конструкцией слушать-то некого. Их первым изобрел инженер, по фамилии Слухов, который отвечал за сооружение кровли московского манежа. Именно там и появились первые окна на крышах.

Классификация слуховых окон неширокая. По месту расположения они делятся на фронтонные и скатные. По конструкции разделение идет на три вида:

• в чистом виде оконный проем, расположенный на фронтонах кровельной конструкции, то есть без дополнительных элементов;
• на фронтоне с боковыми стенками и козырьком;
• на скатах с боковыми стенками и козырьком.

Две последние модели в народе называют «кукушками».

Чисто условно можно провести разделение по конфигурации козырька, хотя архитекторы считают, что именно форма крыши окна часто играет немаловажную роль в создании единого проекта здания. Козырьки бывают:

• односкатные;
• двускатные;
• арочные;
• плоские, они же французские.

Слуховые конструкции, расположенные на скате крыше

Казалось бы, слуховые окна – простое и функциональное решение. Но архитекторы опять предупреждают, что тип, дизайнерское оформление, место расположения выбирается строго с учетом совместимости с архитектурой здания. В противном случае этот элемент будет смотреться как чужеродный.

Сразу надо оговориться, что для слуховых окон для крыши был собран свод норм и правил (СНиП) под номером 21-01. В нем четко обозначены некоторые требования, связанные с местом установки оконной конструкции данного типа:

• устанавливают слуховые окна только на скаты, угол наклона которых больше 35°;
• минимальный размер оконных створок – 0,6-0,8 м, соответственно размеры всего проема должны составлять 1,2х0,8 м;
• если окна по проекту устанавливаются на вальмовую крышу, то скат, на который монтируются оконные конструкции, не должен быть продолжением стены здания.

В СНиПе есть рекомендация, о которой архитекторы знают и сами. Считается, что слуховые изделия должны устанавливаться на одной вертикали с окнами в стенах дома. Таким способом не нарушаются архитектурные пропорции строения.

Слуховое окно на фронтоне крыши

Как правильно сделать слуховое окно

Если это касается фронтона, то ничего сложного нет.

1. В процессе облицовки фронтонной части крыши между опорами для стропильных ног оставляется проем, шириною минимум 1,2 м.

2. В него монтируют две поперечные планки, определяющие размер проема по высоте. То есть оконный проем формируют окончательно с необходимыми размерами.

3. Под проем заказывают оконную конструкцию из дерева, пластика или алюминия.

4. После изготовления проводят установку по стандартной технологии, как в стену дома или квартиры.

Как сделать окно на фронтоне крыши На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу монтажа окон и дверей любых конфигураций. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Если слуховое окно – это «кукушка», то здесь монтажный процесс не ограничивается только установкой остекления. Необходимо соорудить достаточно сложную конструкцию в виде домика с крышей. Предварительно оговоримся, что «кукушку» собирают между двумя стропилами крыши:

• Между стропильными ногами по уровню расположения подоконника и конька козырька слухового окна устанавливают поперечины из того же материала, что и сами стропила.
• Если есть необходимость усилить конструкцию, то между стропильными ногами до карниза укладывают один или два отрезка досок в виде укороченной ноги, чтобы образовать свес. Точно такие же элементы укладываются и к коньку кровли. Первые упираются верхними краями на нижнюю поперечину, верхние нижними краями на верхнюю.
• Теперь формируют стенки домика. Из реек сечением 50х50 мм устанавливают стойки по двум стропильным ногам с шагом 40-50 см. Их подрезают так, чтобы по верхним торцам они располагались на одной горизонтальной линии.
• Теперь все стойки по верхним торцам обязывают все той же рейкой 50х50 мм.
• Далее формируют козырек. Часто это двускатная конструкция, ее сооружение и будем обсуждать.

Вот так выглядит каркас выступа «кукушка» для слуховой остеклительной конструкции

• Конек козырька должен задним концом упереться в верхнюю поперечину между стропилами. К ней его и крепят.
• Под противоположный конец устанавливают стойку, которая нижним концом упирается в элемент верхней обвязки (фасадный).
• Устанавливают стропила козырька, упирающиеся в конек и в верхнюю обвязку.
• Утепляют всю конструкцию, обшивают с внешней и с внутренней стороны, покрывают козырек кровельным материалом.
• Устанавливаютокно на крыше дома по стандартной технологии, то есть вертикально.

Это может быть интересно! В статье по следующей ссылке читайте про красивые проекты домов с панорамными окнами.

Мансардные окна

Вообще, с мансардными окнами полная неразбериха. Кто-то считает, что и слуховые конструкции, установленные в мансардную крышу, то же можно считать мансардными. Кто-то отрицает это и уверяет, что к этой категории относятся оконные конструкции, которые установлены в плоскости ската крыши. Все остальные являются слуховым типом.

Поэтому и обыватели путаются в названиях, часто называя одни разновидности другими. Ничего страшного в этом нет, потому что на само мансардное окно это никак не влияет. Но если честно, то о мансардных оконных моделях заговорили, как об отдельной группе, лишь только тогда, когда их стали встраивать в плоскости скатов крыш. А значит, будем считать, что это и есть мансардная разновидность.

Теперь непосредственно о самом окне. Есть строгие правила оконной площади, которая должна присутствовать на кровле. Ее величина не должна превышать 10% от величины площади всей скатной конструкции. К примеру, если площадь крыши составляет 100 м², то оконная площадь не должна превышать 10 м². При такой разнице естественная освещенность внутри мансарды будет нормальной, а тепловые потери не превысят допустимые нормы.

Мансардные окна в плоскости ската крыши

Это было правило номер один для окон в мансарде. Теперь второе правило. Оно звучит так: лучше иметь несколько маленьких окон, чем одно большое. Поэтому существует негласное правило, в котором отображено соотношение площади остекления с количеством окон:

• площадь остекления 1 м² – 2 окна;
• 2 м² – 3 окна;
• 3 м² – 4;
• и так далее по восходящей.

Это может быть интересно! В статье по следующей ссылке читайте про различные идеи для обустройства мансарды.

Классификация

Существует несколько критериев, по которых классифицируются окна этого типа. Один из самых незначительных (с него и начнем) – глухие окна или открывающиеся. Надо сразу оговориться, что известные производители мансардных окон не производят глухую вариацию. Но могут сделать исключение на большой заказ. Правда, по цене глухие от открывающихся отличаться не будут.

Что касается последних, то здесь достаточно широкий выбор:

• открываются вокруг центральной оси, установленной посередине окна;

Модели с открывающимися створками вокруг центральной оси

• вокруг оси, расположенной у верхней рамы оконной конструкции или чуть ниже на ¼ высоты самого окна;

Модели с осью у верхней оконной рамы

• распашная конструкция с боковым открытием створки.

Мансардная модель с распашной створкой

Есть современная модель, которая носит название окна-балконы. Состоит конструкция из двух створок: первая открывается вокруг горизонтальной оси, расположенной у верхней рамы. Открывается эта створка до горизонтального расположения. И собой в открытом виде она представляет козырек над оконным проемом.

Вторая створка открывается точно так же, как и первая, только ее ось располагается у нижней рамы. Максимальное ее открытие – вертикальное расположение. То есть собой в открытом виде она представляет остекленное ограждение проема по фасадной стороне. При этом окно снабжается боковинами по нижней створке, которые создают боковое ограждение импровизированного балкона.

Мансардная остеклительная конструкция типа «балкон» Это может быть интересно! В статье по следующей ссылке читайте про установку мансардных окон.

Технология монтажа мансардного окна

Современный рынок предлагает огромное количество окон для мансард от разных производителей. У каждого из них свои требования к монтажному процессу. Обозначим самые распространенные отличия:

1. Модели от компаний Fakro и Roto устанавливают только на стропильную систему, а от компании Velux на обрешетку.

2. У Fakro перед монтажом надо снимать стеклопакеты, у Velux нет такой надобности.

3. В зависимости от типа кровельного материала мансардные окна от Fakro устанавливаются на определенную глубину, которая указывается в паспорте изделия буквами: V, N или J.

Итак, в первую очередь формируют оконный проем. Здесь, как и в случае со слуховым вариантом, надо определить место установки. Для этого между стропилами устанавливают поперечные элементы.

Из четырех досок собирают короб, который вставляют в проем. И где его крепят саморезами насквозь через стропильные ноги и уложенные поперечины. Самое важное это элементы короба. В них делаются пазы фрезой, обозначая место посадки рамы мансардного окна. Вроде можно было бы сделать пазы на стропильных ногах и поперечинах. Но ни в коем случае нельзя ослаблять стропильную систему даже на двух элементах, потому это эта конструкция несет на себя большую нагрузку и является центром кровли.

Формирование проема для установки мансардного окна

Окно вставляют в короб, к которому крепят специальными кронштейнами и саморезами. Здесь есть одна тонкость:

• сначала закрепляют верхние кронштейны, но не до конца;
• наживляют нижние, но не крепят их к коробу;
• выставляют оконную конструкцию точно в проеме с учетом зазоров;
• после чего затягивают верхние кронштейны и крепят нижние.

Теперь устанавливают доборные элементы. Это фартук из гидроизоляционной пленки, который укладывается по периметру окна. Поверх него металлический фартук, элементы которого собой представляют в сборе козырьковую конструкцию. Они крепятся к коробу саморезами по периметру. На этом монтаж заканчивают, строители переходят к укладке кровельного материала на крышу.

Если необходимо установить окно в крыше мансарды, которая уже покрыта кровельным материалом, то технология немного видоизменяется. Отличия состоят в том, что придется в первую очередь разбирать часть кровельного покрытия. Затем резать слои кровельного пирога: гидроизоляционную мембрану, утеплитель и пароизоляцию. И вот здесь надо точно провести замеры и вырезку. Все остальное точно так же, как в описанном процессе.

В видео пошагово разобрана технология установки мансардного окна:

Это может быть интересно! В статье по следующей ссылке читайте про модульный дом – «подзорная труба».

Заключение по теме

Данная в статье информация должна помочь понять, что собой представляют слуховые и мансардные окна и какие существуют идеи для мансарды. На самом деле технология их установки несложна. Мастера, которые представляют компании производителей, проходят обучение в специализированных центрах, поэтому их навыкам можно доверять.

На многих порталах пишут, что установка окон на крыше – процесс несложный. С этим никто не спорит. Но не стоит рисковать, особенно с моделями, встраиваемыми в скаты. Самодеятельность здесь только помешает. Низкое качество конечного результата во многих случаях гарантированно.

Кроме того, многие компании-производители окон дают гарантию только если монтаж был выполнен сертифицированной строительной компанией.

Прочитать позже

Отправим материал на почту

Автор статьи

Кровельщик, строитель с опытом в строительстве 15 лет

Сергей Соловьев

Источник: https://m-strana.ru/articles/5-raznovidnostey-okon-v-kryshe/

Окна на крыше дома: инструкция по строительству. Как сделать окно на крыше своими руками. Как сделать слуховое окно в крыше. Строительство и принципы монтажа мансардных окон

Крыши жилых домов бывают очень разными, но наибольшей популярностью пользуются конструкции с покатыми скатами. Они позволяют обустроить просторный чердак, обеспечивают естественный и быстрый сход дождевых вод и снега, придают сооружению уютный и завершенный облик. Кроме того, в покатых крышах можно организовать дополнительное окно для вентиляции, освещения и просто для красоты. О том, как сделать окно в крыше, читайте в этой статье.

Зачем нужны окна в крыше?

Окна, встроенные в кровлю, бывают мансардными и слуховыми, но суть от этого, по большому счету, не меняется. Изначально такие окна были предназначены для проветривания чердака, но позже они стали использоваться для дополнительного освещения и визуального расширения пространства. Так, когда в Европе наблюдалось перенаселение, люди искали возможность использовать каждый квадратный метр жилой площади с пользой, поэтому делали из чердаков дополнительные комнаты. А чтобы меньше тратиться на освещение, расширили и модифицировали маленькие слуховые окошки, превратив их в дополнительный источник естественного света.

Кстати, а вы знаете, почему слуховые окна так называются? ниже ответит на этот вопрос:

Интересно: В Средние века была мода пышно украшать окна в крыше в соответствии со стилистикой фасада здания. Их называли люкарнами. После Второй мировой войны скромные слуховые окошки преобразились и расширились – так появились мансардные окна, которые и по сей день очень популярны.

Итак, зачем же сегодня многие ставят слуховые окна на крыше:

1. Они дают дополнительное освещение чердачного помещения.
2. Обеспечивают регулярную и качественную вентиляцию подкровельного помещения, что продлевает сроки эксплуатации материалов пирога.
3. В отдельных случаях чердачное окно обеспечивает дополнительный выход на крышу для ее профилактического ремонта.
4. Красиво оформленное слуховое или мансардное окно придает оригинальный внешний вид архитектурной композиции.
5. Могут служить дополнительным аварийным выходом.

Виды окон

Прежде чем заниматься установкой окна в крышу, следует разобраться в разновидностях таких конструкций. Слуховые окна выглядят как маленькие «домики» с двумя скатами. Мансардные же размещаются вровень со скатом основной кровли и не защищены навесом, поэтому пропускают больше солнечного света. Иными словами, слуховые окна располагают вертикально, а мансардные – горизонтально (повторяют геометрию ската кровли). Соответственно, для вертикальных окон необходимо строить дополнительный каркас, что будет описано далее.

В большинстве случаев слуховые окна выглядят как треугольники. особенность их в том, что фронтонная сторона не утапливается внутрь, а стоит в единой плоскости с фасадом. В остроугольных кровлях можно располагать на фронтоне окна с большими рамами, используя оригинальные детали, похожие на своды соборов. Если же вы собираетесь ставить окно с односкатной крышей, то на ней следует разместить отдельные водосточные желоба. Минимально допустимый уклон такой крыши составляет 5-15°.

Несмотря на то что сегодня многие выбирают слуховые окна, большинство все же отдает предпочтение мансардным конструкциям. Поскольку они располагаются в одной плоскости с кровлей, то способны пропускать больше света, занимают меньше места, да и сделать их гораздо проще.

И все-таки, какой тип окна выбрать? Если вы живете в старом доме с характерными архитектурными признаками своей эпохи, то лучше всего построить слуховое окно. Для более современных конструкций подойдут мансардные окна. Для монтажа первых нужны специальные ниши в кровле, поскольку каркас стропильной системы и боковин окна нуждается в большом количестве мест крепления с основной кровлей.

Мансардное окно достаточно закрепить между стропилами кровли. Они будут выполнять функцию барьера для водных потоков, а потому их лучше ставить на покатых крышах с углом наклона 15-20°. Окна мансардного типа представляют собой довольно сложные конструкции с продуманной защитой от холода, ветра и влаги. Изготовить такое окно самостоятельно не представляется возможным, поэтому разумнее всего приобрести его в соответствующей фирме.

Монтаж слухового окна

Поскольку конструкция слухового окна на крыше очень сложная, прежде чем приступать к его строительству или отправляться в магазин за материалами, необходимо составить подробный чертеж. На изображении ниже показана одна из возможных схем обустройства на двускатной крыше.

Полезный совет: Чтобы вычислить габариты и число слуховых окон, необходимых для полноценного освещения и проветривания чердака, воспользуйтесь простым правилом: их суммарная ширина должна быть больше ½ ширины подкровельного пространства.

Совсем необязательно размещать окна в один ряд, они будут красиво смотреться и на разных уровнях. Нижний край должен быть расположен в 90 см от пола чердака, а высота окна может составлять 1,5-2 м или выше, на сколько позволяет потолок помещения. Логично, что чем выше окно, тем больше света оно будет пропускать.

Изготовление каркаса

Обустройство слухового окна нужно начинать с разработки и обустройства каркасной системы. Лучше всего делать это одновременно с монтажом стропильной системы общей крыши. В подобной конструкции предусмотрена своя коньковая балка, стропила и обрешетка, на которую потом будут уложены слои кровельного пирога. Говоря проще, чтобы получить слуховое окно, надо на крыше соорудить еще одну такую же крышу в миниатюре.

Специфика проведения монтажных работ:

1. Оградите проемы окна стропильными ногами. Для их изготовления рекомендуется выбирать высокопрочные материалы, которые смогут выдерживать нагрузку от всех конструктивных элементов окна, включая стеклопакеты, обрешетку и кровельное покрытие.
2. Уложите поперечные балки – нижняя должна находиться на одном уровне с наружной стеной, а место крепления верхней зависит от того, насколько высоким вы захотите сделать окно.
3. Установите вертикальные стойки, оперев их на нижнюю балку, после чего свяжите их в верхней части поперечиной.
4. Продольными брусьями скрепите получившуюся раму с верхней балкой, которая упирается на стропила.
5. В результате у вас получится каркас, который впоследствии нужно дополнить стропильной системой. Ее строят по тому же принципу, что и для основной кровли дома.

Важный момент: Когда вы будете закреплять балки-перемычки, не стоит делать врубки в стропильных ногах в основания, поскольку это сделает их менее прочными. Прикрепляйте все конструктивные элементы различными металлическими крепежными деталями.

Когда вы обустроили каркас, проверьте его расположение в пространстве, скорректировав вертикаль и горизонталь при помощи строительного уровня и отвеса. Перекосов нельзя допускать ни при каких условиях, даже минимальных. Только после этого можно начинать укладывать конек и стропила крыши окна. Их следует вырезать из дерева по заранее подготовленному шаблону.

Боковины окна рекомендуется отделывать гидрофобными материалами. Лучше всего монтировать кровельное покрытие основной крыши и слухового окна в одно и то же время, обращая особое внимание на потенциальные места протечек. Это могут быть различные стыки, углы, места выхода труб и вентиляционных отверстий. Делайте там усиленную гидроизоляцию при помощи мембран, прижимных планок и силиконовых атмосферостойких герметиков.

Монтаж ендов

Технология строительства и установки слухового окна кажется очень схожей с обустройством обычной многощипцовой кровли, однако здесь есть несколько весомых различий. Так, обычно скаты у многощипцовой конструкции расположены под одним углом. Уклон навеса окна составляет 64°, и если его установить на кровлю с уклоном 40°, то для этого потребуется соорудить нестандартные разжелобки или енды. При этом верх и низ строят по разным технологиям. Для строительства верхушки применяют накосные стропила и на них опирают нарожники под углом 64°.

Как делают подобные окна на крыше дома:

1. Перенесите на пол центральную точку пересечения ендовой балки с коньком.
2. По линейке проведите линию от этой отметки к углу боковой стенки и к коньковому брусу. Эти две линии будут проекцией коньковой балки и енда в горизонтали.
3. Найдите угол между этими двумя линиями и под этим углом запилите нижний торец ендовой балки, чтобы он смог четко пристать к боковой стенке.
4. Натяните шнурок или леску между коньком и углом боковины и найдите угол среза верхней части балки. Измерьте дистанцию между этими точками — это и будет длина ендовой балки.
5. Перенесите линию проекции на боковой брус и измерьте протяженность нижнего торцового среза.

Когда с измерениями покончено, выполните разметку заготовки в точке установки балки, разрежьте ее по длине и сделайте запилы на краях под углом 18° и 72° и поставьте их на место.

Полезный совет: Для каждого такого окна нужно сделать пару подобных зеркальных стропильных балок. Для нарожников лучше всего заранее сделать шаблон, чтобы потом не измерять каждый раз.

В нижней части окна, где внутренняя поверхность мягкой крыши спрятана боковыми стенками и незаметна со стороны мансардного помещения, специалисты прибегают к упрощенному методу монтажа разжелобка. На обшивку кровли прибивают ендовую балку и опирают на нее торцы стропил кровли окна. Соответственно, эту работу выполняют после укладки обшивки основной кровли фанерой или другим листовым материалом. Чтобы увеличить прочность такой обшивки, настилать листы лучше всего от боковых стен окон.

Как узнать габариты и месторасположение опорной балки:

1. Между концом стропильной балки и внешним концом фронтона натяните специальный меловой шнурок.
2. Отбейте шнурком меловую линию.
3. Измерьте протяженность этой линии и вырежьте заготовку.
4. Срежьте ее внешний боковой конец под углом 64°.
5. Прибейте балку вдоль меловой разметки.

Заготовки нижних стропил проще всего делать по шаблону, а перед монтажом только подпилить концы до требуемых размеров. После установки всех деталей остается лишь обшить крышу окна влагостойкой фанерой и кровельным материалом. Укладывать фанеру следует сверху от коньковой балки, особенно если вы работаете с крутыми скатами. Встаньте на самую верхушку и расположите цельный фанерный лист, расположив его четко вдоль верхнего торца конька. После его фиксации можно спуститься вниз, измерить и подогнать остальные угловые детали.

Монтаж мансардных окон

Установить окна в мансардной крыше будет намного проще, ведь для них не потребуется строить персональные «домики». Но именно по этой причине к таким конструкциям предъявляются повышенные требования. Так, необходимо соблюдать предельную точность в измерениях, сделать очень жесткую раму и проследить, чтобы все окно обладало повышенными теплофизическими характеристиками.

Конструкция мансардного окна напоминает слоеный пирог из всевозможных изоляционных деталей, защелок и примочек. Мы уже говорили ранее, что сделать такое своими руками не получится, поэтому лучше ознакомиться с предложениями на рынке и выбрать наиболее подходящее.

Чтобы правильно установить окно, надо знать из чего оно состоит:

1. Маркизет – защита от внешних механических воздействий.
2. Оклад – может быть выполнен из различных материалов и подбирается в зависимости от кровельного покрытия, что позволяет расположить окно максимально вровень со скатом крыши. Оклады бывают гладкими, для крыш из битумной черепицы с волной не больше 8 мм, 16 мм, 30 мм и т.д.
3. Мансардное окно – собственно, сам стеклопакет.
4. Защитный контур для тепло- и гидроизоляции.
5. Жалюзи либо шторы – зачастую не идут в комплекте и приобретаются отдельно в соответствии с дизайном интерьера мансарды.
6. Внутренние откосы.

Когда вы определились, сколько окон нужно установить в крыше, и каковы будут их размеры, следует сделать разметку. Для этого обозначьте их месторасположение изнутри, поставив метки с запасом в 2-3 см справа и слева и в 10-15 см – сверху и снизу.

Как поставить мансардное окно:

1. Вырежьте кусок гидроизоляционного материала в соответствии с размерами окна, оставив запас около 20 см с каждой стороны.
2. Снимите сектор основной кровли, где будет расположено окно, или вырежьте его.
3. Удалите при необходимости детали стропильной системы, мешающие работе.
4. Прибейте в нижней части на расстоянии в 8-10 см от обрешетки опорный брус с сечением 50 мм.
5. Прибейте к брусу нижнюю часть гидроизоляционного полотна.
6. Верхний конец гидроизоляции прикрепите к верхней обрешетке.
7. Вытащите боковые края гидроизоляции наружу.
8. Крепеж рамы осуществляется в соответствии с особенностями конструкции. Поскольку окна от разных производителей немного отличаются, то будет полезно ознакомиться с прилагающейся в комплекте инструкцией или проконсультироваться непосредственно у представителя фирмы.
9. После установки рамы прикрепите к ней кронштейны. Нижние фиксируйте накрепко, а верхние сразу сильно не затягивайте, поскольку они еще пригодятся для корректировки положения створки.
10. К верхней части рамы прикрепите утеплитель.
11. Внизу теплоизоляцию уложите на опорный брус.
12. Установите створку и отрегулируйте плотность ее прилегания при помощи верхних кронштейнов. После этого их можно окончательно затянуть.
13. Прикрепите боковые концы гидроизоляционного полотна к раме, а затем уложите туда утеплитель.
14. В верхней части установите дренажный желоб в соответствии с конструктивными особенностями данной модели окна (возможно, снова потребуется консультация производителя).
15. Расположите вокруг окна фартук, который защитит его от протечек, и прикрепите его к раме, верхней обрешетке, опорному брусу и стропилам. Края фартука просуньте под обрешетку, а верхнюю часть заведите под желоб.

Полезный совет: Не стоит применять монтажную пену для дополнительной гидроизоляции стыков, поскольку ее напор может нарушить корректное расположение окна. Используйте для этого атмосферостойкие герметики.

Как видите, установка окон в крыше дома довольно сложна и сопряжена с определенным риском. Если вы все же решили, что справитесь с этой работой самостоятельно, позаботьтесь о личной безопасности и приобретите качественное снаряжение для высотных работ.

Источник: https://gid-str.ru/okna-na-kryshe-doma-instrukciya-po-stroitelstvu

Окно на крыше своими руками – варианты и способы

Если вы планируете превратить чердак в жилое помещение, необходимо обеспечить ему статочное освещение. Понятно, я этого нужно окно, – но какое?

Самый простой и недорогой вариант обеспечить поступление дневного света в мансардный этаж — сделать обычные окно в щипцовых стенах. Такой вариант возможен в домах с односкатной или двухскатной крышей. Однако может оказаться, что одного окна в щипцовой стене недостаточно для освещения всего мансардного этажа, в особенности если мансарда слишком большая или разделена перегородками на изолированные помещения. При многоскатной же конструкции кровли такой вариант вообще невозможен. В этих случаях придется спроектировать окна, расположенные непосредственно в скатах крыши.

Читайте подробнее: Люкарна – конструкция и чертежи

Люкарна или мансардное окно?

Выбирать придется из двух вариантов – мансардное окно или люкарна. Мансардные окна вставляют непосредственно в скат крыши – наклонно. Для их установки не требуется серьезного вмешательства в конструкцию крыши, но качество монтажа стеклопакета будет критически важным.

Люкарны представляют собой особую надстройку на крыше, в которой окно располагается вертикально. Благодаря стандартной установке снижается риск протечек и облегчается уход за окном. Люкарна может украсить дом, но ее выполнение повлечет за собой дополнительные затраты и изменение конструкции крыши.

Особенности конструкции

Чтобы построить люкорну в готовом доме, придется разобрать часть крыши, соорудить боковые стенки и крышу надстройки, а затем уложить кровельный пирог Люкарны, устраиваемые между парой стропильных ног, относительно просты в исполнении и легко встраиваются в крыши старых зданий в процессе ремонта. Устройство более широкого проема лучше заложить на этапе проектирования дома в готовом здании для этого потребуется вырезать часть стропильных ног, a также использовать ригели и дополнительные крепления, которые примут на себя нагрузку.

Проще всего встроить люкарну между пары стропильных ног

Виды слуховых окон:

1  — Двухскатное     2 — Односкатное  3 — Вальмовое  4 — Арочное   5 — Треугольное 6 — Арочное с фронтоном в плоскости фасада

Ссылка по теме: Люкарна своими руками (фото и устройство)

В полной изоляции

Теплоизоляция люкарны обычно выполняется из минеральной ваты. Стенки утепляют слоем минимум 10 см, на крышу укладывают слой до 20-25 см.

Для надежной защиты утеплителя от намокания понадобятся также паро- и ветрозащитная пленки.

Пароизоляцию крепят к конструкции люкарны с внутренней стороны, супердиффузионную ветрозащитную мембрану монтируют с наружной стороны к обшивке из фанеры. Соединения изоляционных пленок и жестяных элементов кровли выполняют стандартным для крыши способом — для опытного кровельщика эта работа не составит проблемы.

Люкарна между стропилами

Самая простая конструкция – люкарна, расположенная между соседними стропилами. В этом случае не понадобится изменять несущую конструкцию крыши: стойки фасада люкарны нижним концом опираются на стропила крыши, верхний конец прибивается к нарожникам – укороченным стропилам люкарны. Для боковых стенок ставится несколько коротких стоек. Ширина такой люкарны ограничена шагом стропильных ног, который, как правило, составляет 60 или 90 см. Окно занимает всю плоскость фасада люкарны. но имеет небольшие размеры.

Чтобы обеспечить достаточно света в мансарде, часто строят несколько малых люкарн в ряд.

Люкарна на усиленных стропилах

Чтобы увеличить ширину люкарны. нужно прорезать одно или два стропила и осуществить замену и усиление конструкции. В этом случае потребуется удвоение крайних стропил, образующих внешние контуры локарны.

Отрезанные концы стропил соединяют вверху и внизу подбалочником, который устанавливают враспор между крайними стропилами. В остальном конструкция люкарны похожа не предыдущий тип и выполняется в соответствии с принципами строительства каркасного дома из досок или брусьев. Хотя ширина такой люкарны обычно не превышает тройного шага стропил, помещение станет более комфортным.

Самонесущая конструкция

Люкарны, ширина которых превышает тройной шаг стропил, должны делаться с участием архитектора и конструктора. Самый лучший вариант — самонесущая конструкция, не нагружающая дополнительно конструкцию крыши.

Боковые стенки люкарны, на которые будет хотя бы частично опираться ее крыша, должны быть отделены от стропильной системы дома. Крышу люкарны лучше всего выполнить односкатной так, чтобы верхний ее конец доходил до конькового прогона.

Передняя стенка люкарны при этом может опираться на мауэрлат и являться естественным продолжением фасада дома. Возможность такого решения будет зависеть от высоты и угла наклона скатов, материала кровельного покрытия.

СОВЕТ

При определении размеров люкарны применяют те же критерии расчета, что и для стандартных окон. Для обеспечения хорошей освещенности желательно, чтобы ширина одной или нескольких люкарн была больше, чем половина ширины комнаты. Оконный проем делается стандартной высоты. Расстояние от пола до подоконника выдерживается на уровне 85-90 см.

Отделка люкарны

Внутренняя отделка люкарны выполняется гипсокартонными плитами или деревянными панелями. Снаружи конструкция обшивается досками или листовой сталью. Обшивку крепят к дополнительной обрешетке из деревянных реек, за счет чего образуются необходимые вентиляционные зазоры. Чтобы фасад люкарны можно было оштукатурить, каркас обивают влагостойкой фанерой (9 мм) либо ОСП-плитами (12 мм). К ним крепят металлическую сетку, поверх которой наносят штукатурку. Крыша люкарны обычно покрывается тем же материалом, что и крыша дома.

Люкарна бычий глаз своими руками

Проектирование и выполнение люкарны «бычий глаз» – задача непростая. Обычно их предусматривают на стадии разработки архитектурного проекта дома, в который включают проработанные чертежи этой части стропильного каркаса. При проектировании передней стенки люкарны важно выдержать гармоничное соотношение высоты и длины, причем для разных кровельных материалов это соотношение будет различным.

Затем контуры переносят на фанеру, из которой вырезают два шаблона, составляющие объемный каркас передней стенки. Кружала крепятся на небольшом расстоянии друг от друга и соединяются по контуру короткими деревянными брусками или сайдингом. Готовая стенка устанавливается на мауэрлат или на перемычки между стропилами.

Конструкция люкарны бычий глаз

Ссылка по теме: Как своими руками установить мансардные окна–фото работ по замене и инструкция

Каркас

После установки передней стенки на стропилах крыши монтируют диагональные планки, задающие границы окна, объемный каркас окна формируют с помощью нескольких последовательно уменьшающихся кружал. В более простом варианте – устанавливают расходящиеся веером стропила, которые одним концом прикрепляют к перемычкам между стропилами крыши, а другим опирают на переднюю стенку.

Высокое искусство

Для укладки кровельного материала поверх каркаса настилают жесткое основание из пазо-гребневых досок. Традиционным покрытием является керамическая черепица, плоская или пазовая. Лучше всего подходит для этой цели черепица типа «бобровый хвост», поскольку она небольшая и не имеет боковых пазов. Элементы можно укладывать в ряд (чешуей) или с перевязкой зазоров (венцом). В качестве покрытия используются также цементная черепица, деревянные гонты и солома. Труднее всего отделать «бычий глаз» битумной или металлической черепицей.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Защита деревянных свесов крышиЧем и как защитить свесы…

Конструкция зеленой крыши Устройство «зеленых» крышКрыша, покрытая грунтом…

Как поменять мансардное окно своими руками не меняя размеров оконного проемаЗамена мансардного окна в старом…

Беседка с резным декором своими руками – ФОТО РЕЗНАЯ ДЕРЕВЯННАЯ БЕСЕДКА СВОИМИ РУКАМИРазметил…

Уборка снега с крыши с помощью самодельного устройства Устройство для очистки крыши от…

Шалаш из газетных трубочек своими рукамиКак сделать детский домки из…

Игрушечный домик своими руками – пошаговое описание и фото Как сделать кукольный домик своими…

Источник: http://kak-svoimi-rukami.com/2015/10/okno-na-kryshe-svoimi-rukam-varianty-i-sposoby/
