Как делать слив на крыше?

В этой статье:

Как установить сливы на крышу своими руками

Правильно организованный отвод талой и дождевой воды со скатной крыши позволит защитить кровельную систему, стены и фундамент здания от разрушения под воздействием влаги. Современные системы водоотливов изготавливаются из долговечных эстетичных материалов, легко монтируются, гармонично сочетаются с цветом крыши или стен и придают облику дома аккуратный, завершенный вид.

Основные виды материалов

Элементы, из которых изготавливается сливная система, могут быть выполнены из металла (сталь, медь, алюминий) или пластика. Каждый из материалов имеет свои преимущества и недостатки.

Стальные водосливы, выполненные из листового материала толщиной до 1 мм, сегодня наиболее распространены. Изделия различаются по внешнему виду, функциональности и долговечности в зависимости от типа внешнего защитного слоя, который представляет собой :

оцинковку;
полимерное покрытие;
цинк-титановое покрытие;
медное гальваническое покрытие.

В советское время в нашей стране для системы слива использовались желоба, трубы и воронки, выполненные из оцинкованной стали. Монтаж традиционной конструкции можно выполнить самостоятельно, при этом рекомендуется вместо завальцовки элементов использовать герметик для швов – это существенно ускоряет процесс работ. К недостаткам оцинкованных водосливов относится высокая шумность, не самый привлекательный внешний вид и склонность материала к коррозии. Чтобы продлить срок службы системы, смонтированную конструкцию можно окрасить водостойкой краской или лаком .

Стальные водоотливы с полимерным покрытием более долговечны и устойчивы к коррозии при условии, что в процессе установки своими руками и эксплуатации изделий защитный слой не поврежден. Данный вид продукции также более функционален за счет низкой шумности – полимерное покрытие гасит звуки падающей и бегущей воды. Производители предлагают водоотливы из листовой стали с полимерным покрытием различных цветов, благодаря чему легко подобрать материал, подходящий по оттенку к стенам или кровле дома, выполненной из металлочерепицы. Такая система способна прослужить 25-50 лет – эксплуатационный срок зависит от толщины металла и параметров покрытия.

Элементы системы для отвода воды могут изготавливаться из стали с медным или цинк-титановым покрытием. Такие материалы не только долговечны, но и эффектно выглядят. К недостаткам можно отнести высокую стоимость изделий.

В число металлических водоотливов входят изделия из алюминия и меди. Их применение достаточно ограничено по причине высокой стоимости. К преимуществам алюминиевых элементов относится небольшой вес, за счет чего система не оказывает серьезной нагрузки на элементы крепления. Медные изделия идеально дополняют кровлю, выполненную из листовой меди. Со временем медь окисляется и покрывается пленкой благородного малахитового оттенка. Водосточная система из меди имеет большой вес, что следует учитывать при проектировании здания .

Сливная система из пластика пользуются растущей популярностью благодаря целому ряду достоинств :

высокая точность изготовления изделий и аккуратный внешний вид;
простой монтаж (с использованием клея либо специальных резиновых уплотнителей;
малый вес (не перегружает фундамент и крышу);
максимальная герметичность собранной конструкции;
доступная стоимость.

Имеются и недостатки – хрупкие на морозе пластиковые элементы могут быть повреждены при сходе снега с кровли либо за счет расширения скопившейся воды при ее замерзании .

Водоотливы своими руками

Система водослива с крыши состоит из желобов, труб и воронок. Если желоба можно изготовить самостоятельно, воронки (с широким горлом, накладные или проходные) желательно использовать готовые. Желоба могут иметь закругленную форму или представлять собой прямоугольный короб. Своими руками можно изготовить водоотливы любой формы.

https://www.youtube.com/watch?v=76NcTeV5fcU

Прямоугольный желоб изготавливается из полосы листовой стали, толщина которой не превышает 1 мм. Чтобы согнуть металл проще всего использовать соответствующий станок, но можно работы выполнить и при помощи киянки. Закругленный желоб представляет собой половину тонкостенной стальной трубы, разрезанной вдоль по центральной оси. Трубы следует резать острыми ножницами по металлу. При использовании болгарки существенно возрастает вероятность быстрой коррозии срезов, а затем всего желоба .

Изготовленные своими руками элементы системы водослива требуется защитить от коррозии при помощи защитно-декоративных лакокрасочных материалов. Особое внимание следует уделить кромкам и местам стыков смонтированной конструкции.

Расчет системы водослива

Расчет водосточной системы выполняется на этапе проектирования дома. При разработке схемы кровли требуется определить диаметр водостоков и места расположения воронок. В продаже чаще всего встречаются водостоки стандартных диаметров – 80 мм, 100 мм, 125 мм. Воронки должны устанавливаться с промежутком не более 24 метров, оптимальное расстояние между двумя воронками составляет 8-12 метров – в этом случае не требуется выполнять значительный уклон желобов.

Способность системы эффективно отводить талые и дождевые воды рассчитывается исходя из следующих параметров: на 1 кв. м кровли (в горизонтальной проекции) должно приходиться 1,5 кв. см. площади сечения водосточного желоба и воронки. Расчет для водостока диаметром 100 мм: площадь сечения желоба составляет 78,5 кв. см. что позволяет обеспечить отвод ливневых стоков с крыши, площадь горизонтальной проекции которой достигает 52 кв. м.

В расчеты вносятся соответствующие поправки, если климат региона, где возводится дом, характеризуется засушливостью или количеством осадков выше средних показателей.

Разработав общую схему конструкции для отвода дождевой воды с крыши, можно воспользоваться специальной программой для точных расчетов, которую предоставляют различные производители материалов для монтажа систем водослива.

Проектируя конструкцию, требуется учитывать вес ее элементов. Особенно внимательно следует отнестись к системам из тяжелых материалов, поскольку они создают серьезную дополнительную нагрузку на фундамент. В частности, на дома с ленточным фундаментом не рекомендуется монтировать желоба и трубы из меди.

Принцип установки кронштейнов

В первую очередь необходимо выбрать тип крепления горизонтальных элементов системы. Край карнизного свеса должен нависать над серединой желоба. Крепление всех элементов должно осуществляться на саморезы. Существуют различные варианты установки кронштейнов.

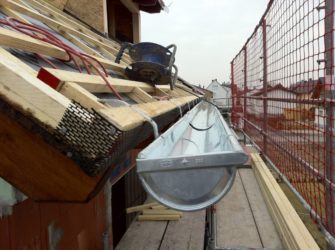

Монтаж желобов может осуществляться на металлические крюки, закрепленные на основании кровли. Кронштейны устанавливаются до монтажа кровельного покрытия. Чтобы обеспечить требуемый угол наклона желоба, крюки следует заводить на опору на разное расстояние. Места установки воронок необходимо определить заранее. Монтаж по такому принципу рекомендован для желобов из тяжелых материалов, а также для снежных регионов.
Кронштейны монтируются на стропила до укладки кровельного пирога. Данный вариант подходит для относительно легких систем водоотлива.
Крюки для желобов устанавливаются на лобовую (торцевую) доску. Данный вариант менее надежен, так как под высокой нагрузкой крепеж может быть вырван. Решение подходит для пластиковых систем с кронштейнами, рассчитанными на крепление к вертикальной поверхности, и используется при отсутствии опасности схода снега с крыши.
Кронштейны фиксируются к стене постройки. Такой принцип установки желобов практикуется в случае небольших карнизных свесов дома.

Преимуществом третьего и четвертого вариантов является возможность монтажа кронштейнов после полного завершения работ по обустройству кровли.

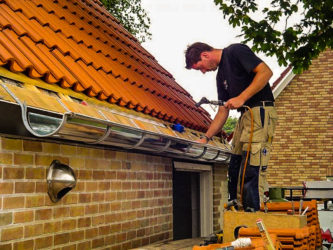

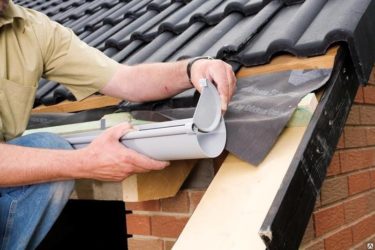

Монтаж конструкции своими руками

Если кронштейны устанавливаются на основание кровли, крюки предварительно следует изогнуть – угол изгиба должен соответствовать углу наклона ската кровли. В первую очередь выполняется монтаж кронштейнов для водосливных воронок. Далее расстояние между местами установки водосточных труб требуется разделить на минимально допустимый шаг установки кронштейнов. Данный показатель зависит от материала изготовления желобов. К примеру, рекомендуемое расстояние между соседними крюками для элементов из стали составляет 0,9 м, для пластиковых желобов – 0,6 м.

После разметки мест крепления следует натянуть шнур, который обозначит угол наклона желоба. Чтобы вода могла эффективно сливаться, перепад высот должен составлять не менее 2-3 мм на метр желоба .

Очередность установки элементов своими руками зависит от особенностей конкретной системы. В одних случаях в первую очередь монтируются воронки, в других – желоба. Разметка ведется от воронки, которая должна располагаться ниже уровня желобов. Стандартная длина водосливного желоба составляет 3 или 4 метра. Крайний элемент подрезается при подгонке по длине. Стальные или алюминиевые желоба режутся ножницами по металлу, пластиковые – ножовкой по дереву. На концах смонтированной своими руками линии желобов может устанавливаться наружный или внутренний поворот, соединитель или заглушка.

Желоба между собой скрепляются клеевым или бесклеевым способом, на уплотнителях, с применением силиконового герметика. Вид крепления определяется характеристиками материала и рекомендациями производителя. Между желобом и воронкой обычно предусматривается создание стыка с зазором для температурной деформации, что требуется учесть при проектировании системы .

Между воронкой и вертикальной водосточной трубой должно располагаться два колена и прямой отрезок трубы. В нижней части вертикального водостока выполняется монтаж стандартного сливного колена (специального колена, снабженного выносом под углом 45 градусов), если предполагается отвод осадков непосредственно на поверхность или в емкость для сбора дождевой воды.

Каждая из разновидностей и марок системы отвода воды имеет свои особенности, поэтому в ходе работ по установке требуется строго соблюдать рекомендации производителя .

Обслуживание водосточной системы

Чтобы водосточная система прослужила длительное время, требуется не только правильная сборка конструкции, но и своевременный уход за ней. Распространенной причиной различного рода повреждений является скопившаяся в желобах вода. При длительном воздействии влаги на стальные детали с поврежденным защитным покрытием возникают очаги коррозии, замерзание воды приводит к разрывам пластиковых элементов.

Скопление воды обычно обусловлено засорением водосточной системы листьями и другим мусором. Засорения также приводит к тому, что вода, стекающая с крыши, переполняет желоба и переливается через края, попадая на фасад дома. Желоба требуется регулярно очищать, особенно в период листопада, а на воронки водосточных труб рекомендуется установить специальные сеточки, предотвращающие попадание внутрь крупного мусора.

В районах со снежными зимами важно принять меры по защите системы водоотлива. Чтобы обезопасить конструкцию водостока от повреждения пластами снега, сходящими с кровли, на крыше устанавливаются снегозадержатели. Для предотвращения образования наледей и сосулек, а также с целью исключить замерзание воды в желобах и трубах, по краю кровли и в водосточной системе можно проложить греющий электрический кабель – данное решение успешно зарекомендовало себя в регионах, для которых характерно частое чередование оттепелей и заморозков.

Эффективная водосточная система, монтаж которой можно выполнить своими руками, надежно защитит строительные конструкции и фундамент дома от повреждений, вызванных систематическим воздействием влаги.

Как сделать самодельный водосток с крыши из канализационных труб, пластиковых бутылок и других подручных материалов своими руками

Водосток помогает сохранить кровлю и стены дома от избыточной влаги. Сейчас приобрести понравившуюся систему водоотведения легко в магазине. Известные бренды предлагают защиту от влаги, а специализированные фирмы установку с гарантиями.

Затраты на это немаленькие, сумма выходит большая. Можно приобрести в магазине систему водостока, а сэкономить на установке. А еще лучше сделать самому такое приспособление, приложив немного усилий и знаний.

Материалы для самодельных водостоков:

пластиковые бутылки;
трубы для канализации;
дерево;
оцинкованные листы металла;
медные листы металла;
профили для гипсокартона;
керамическое водоотведение.

Водосточная система из канализационных труб

Канализационные трубы подходят по своей цене, крепости, весу и наличию различных переходников.

Их виды:

Серые трубы, боятся сильных морозов.
Коричневые трубы, самые крепкие, терпеливы к нагрузкам и большим морозам. Под воздействием продолжительных солнечных лучей ультрафиолет разрушает и начинает трескаться поверхность.
Белые трубы, используют для домашних монтажных работ.

Поэтому выбирать трубы для водостоков следует по погодным условиям в своем регионе.

После определения материала для слива, рассчитывают расходные материалы.

Разный диаметр труб подходит для разных площадей ската крыши:

S< 50 кв. м – трубы диаметром 8 см;
S< 125кв. м – трубы диаметром 9 см;
S > 125 кв. м – трубы диаметром 10 см.

Остальные расходники подбираются под эти трубы (с таким же диаметром).

Для схемы водостока необходимо знать некоторые параметры:

периметр крыши;
длина и количество желобов, стоков;
места стыков и креплений.

Периметр крыши, деленный на 2, и будет длина желобов. Трубы будут распилены пополам. Например, периметр крыши 60 м, необходимо купить для желобов 30 м канализационной трубы.

Водоотливные стояки по всему периметру находятся на расстоянии 5 м. Их длина равна расстоянию от карниза до земли. Умножив, количество стояков на длину стояков, получим количество деталей для желобов.

Необходимые для сооружения детали:

сливные трубы;
кронштейны (на 10 м идет 18 шт.);
отводы и воронки (сколько сливов);
заглушки;
углы (в зависимости от угла падения воды с крыши);
соединительные для желобов;
колена;
переходники.

Нужные инструменты:

шуруповерт и саморезы;
отвертка, ножовка;
болгарка, лобзик электрический;
рулетка, веревка, уровень.

Для удобства установки нужны строительные леса или козлы.

После покупки материалов начинается подготовительный этап. Подготовленные для желобов трубы, необходимо распилить на 2 части. Для этого понадобится болгарка, лобзик или ножовка по металлу.

Монтаж

Желоб проходит под уклоном к сливу. Прикрепляются кронштейны на расстоянии полуметра друг от друга. Крепление желобов происходит под уровнем и с натянутой нитью.

Стыки между отдельными частями замазывают герметиком или сажают на клипсы. Следующий этап – установка сливных труб, стыки промазываются герметиком.

Из пластиковых бутылок

Облегченный и дешевый материал – это пластик. Имея достаточное количество пластиковых бутылок можно сделать из них водосток. Для этого подойдут темные бутылки из-под пива или кваса, чтобы не было видно мусора.

Как и в первом случае рисуем схему будущего водостока. Находим периметр крыши и вычисляем число бутылок. Из 1 бутылки выйдет 2 половины по 12-15 см.

От бутылки отрезаем дно и горлышко, разрезаем пополам оставшуюся часть и моделируем желоб при помощи степлера.

Бутылки накладывать внахлест на 2 см. Желоб крепится к крыше с помощью шуруповерта и проволоки.

Водоотведение делается из отрезанных, но не распиленных частей, вставляя одну в другую. Воронка изготавливается из бутылки с обрезанным донышком, вставленная в водосток. Водоотводную трубу можно поместить в емкость или довести до грунта.

Из оцинкованной стали

Оцинкованная сталь считается прочным металлом, устойчивым к ржавчине, морозам и ультрафиолету. Единственный минус – из-за перепадов температур расходятся крепежные швы.

Для начала необходимо заготовить листы оцинковки. Ножницами по металлу отрезается заготовка, добавляя 1,5 см на фальцы по ширине.

Этот материал легко поддается изменению формы. Для фальцев достаточно приложить к листу линейку или кусок бруса и отбить молотком. Для придачи круглой формы трубу или бревно оборачивают листом и проходят молотком или киянкой.

Готовую конструкцию цепляют на кронштейны. Желоба укладывают внахлест на 10 см. Воронки изготавливают при помощи ножниц, подгибая металл по своим задумкам. Трубы скрепляются хомутами.

Изготовление трубы

Для начала воронку следует спроектировать и сделать примерный чертеж на листе бумаги. После следует начинать переносить чертеж на жесть.

С краев проводят прямую линию с отступом от края в 0,5 см и с другого в 1 см. Вырезав деталь, загибают расчерченные края под прямым углом отступ с 1 см, а другой под острым углом.

Сворачивая заготовку, края углов должны войти друг в друга. Молотком добавляют цепкости на шве трубы. Имея специальные станки для сгибания металла, процесс займет меньше времени.

Воронка

Воронка состоит из двух разных частей. Диаметр ее должен равняться диаметру трубы. Части воронки отдельно чертятся на листе жести. Вырезав ножницами, как и при изготовлении труб оставляется с края 1,5 см на состыковку. Стыковаться они должны наружу.

Воронки в домашних условиях сложно делать новичку, поэтому если не получается, готовые можно купить в магазине. Это не так сильно ударит по карману.

Кронштейны

Кронштейны помогают поддерживать желоба. Этот важный крюкообразный предмет можно изготовить самостоятельно. Лучше брать материал одинаковой ширины, чтобы кронштейны были идентичны.

Для этого нужна сталь толщиной больше 2 мм, это позволит держать вес. Полосы для электромонтажных работ идеально подойдут для заготовок. Размеры: 40 см на 2 см. Заготовку гнут с помощью трубы и вбитых гвоздей в дерево, используя рычаг.

После изготовления сверлят два отверстия для крепления. Покрашенные кронштейны, таким образом, защищенные от ржавчины, служат намного дольше.

Для временной конструкции кронштейны делают из дерева. Вырезая в куске бруса углубления под желоб. Некоторые прибивают их к стропилам на крыше.

Из металлических профилей для гипсокартона

Профиль легкий и прочный металл прекрасно подойдет для слива воды.Находим нужное количество материала исходя из периметра крыши дома.

Профили по всему периметру дома можно прикрепить на:

кронштейны;
проволоку;
бруски.

Для защиты от выливания воды из желобов, его распиливают на 2 части, конец над воронкой оставляют и загибают, чтобы сделать на углу преграду из полукруга. Сливные трубы и воронку придется сделать из других материалов.

Из дерева

Имея дачу или загородный дом легко найти этот материал. Для временного использования на короткий срок достаточно затратить пару часов.

Временный водосток делают из доски 150х10мм. Длина досок равна двойному периметру. Например, периметр свеса крыши 100 м, значит, сумма длин досок должна быть 200 м.

Доски сбиваются гвоздями под прямым углом. Получившиеся углы внахлест соединяют, получая длинные желоба. Для временной постройки делают временные крюки из досок и железа. На получившиеся кронштейны цепляют желоба.

Отрегулировав наклон желоба, приступаем к водостоку. Его можно сделать из кусков жести или изготовив еще один желоб, достающий до земли.

задача такого водостока – отвести воду от фундамента дома. Далее можно прорыть канавку для слива воды или увести его под дерево. Вода от дома должна уйти примерно на 1,5 – 2 м.

Временный водосток выглядит немного нелепо, но он сможет прослужить больше года.

Пока хозяева не накопят денег или придумают другой вариант. Для защиты дерева от влаги можно использовать полиэтиленовую пленку, закрепленную скотчем, мебельным степлером или маленькими гвоздиками.

Есть еще один вариант изготовления желоба. Распустив небольшое бревно на 2 части. Стамеской, вырезав овал, получается отличный желоб. Способ прикрепления к крыше остается такой же.

Советы по эксплуатации системы:

Избавиться от опавших листьев и мусора ставят защитные сетки. Ее легко сделать самостоятельно. Для этого нужна мелкая сетка, которую нарезают полосами с шириной на 6 см больше ширины желоба (по 3 см больше с каждой стороны). Прикрепить ее можно с помощью хомутов или проволоки.
Чистка водоотвода от грязи и мусора продлит ему жизнь, защитит от засоров. Чистят с помощью щетки или руками, убирая палки. Засоренный водоотвод способствует протеканию воды на стены и фундамент дома.

Вывод

Изготовить самостоятельно систему водоотведения можно. Необходимо определится с материалом для работы, начертить схему и приступить к работе.

https://www.youtube.com/watch?v=6hoBj9WXiQQ

Главное соблюдать технику безопасности. Эти виды водостоков значительно сэкономят бюджет и позволят сделать именно тот вариант, который ближе для владельца дома.

Как сделать водослив из канализационных труб на видео ниже:

Источник: https://dom-s-ymom.org/stroitelstvo/konstruktivnye-resheniya/krysha-i-krovlya/vodostochnye-i-livnevye-sistemy/kak-sdelat-vodostok-svoimi-rukami.html

Как сделать водосливы с крыши: правила обустройства системы водоотвода

Пока не установлены водосливы для крыши, нельзя считать строительство дома законченным. Они защищают фасад, фундамент и отмостку от разрушительного воздействия влаги. Чтобы создать такую систему, можно приобрести готовые модули, заказать сборку или соорудить ее самостоятельно. В любом случае знание общих правил пригодится.

Все о специфике устройства водосточной системы вы узнаете из предложенной нами статьи. Мы расскажем о том, как спроектировать и рассчитать водосливной контур. Подскажем, как выбрать материал для сборки и установить конструкцию для отвода атмосферной воды.

Особенности организации кровельного водостока

Смонтировать водосток для крыши не так сложно. Большинство производителей предлагают готовые схемы с подробными инструкциями по монтажу.

Основная задача — предварительно продумать, откуда и куда будет сливаться вода, правильно сделать разводку и произвести замеры. Составляя чертеж, нужно учитывать строительные нормативы и рекомендации, которые уже проверены на практике.

Разновидности сливных конструкций

Сначала нужно выбрать тип системы — внутреннюю или наружную, организованную или неорганизованную. Вид водослива зависит от этажности здания, кровельного материала.

Внутренним водосливом целесообразно оборудовать дома свыше 6 уровней. Это отапливаемые постройки с рулонной или мастичной кровлей. Внутренний водосток уместен и для плоской кровли.

Неорганизованная система оправдывает себя в регионах с малым количеством осадков, но требует хорошей гидроизоляции фундамента, откосов. Скрытый водосток эффективен и эстетичен, но сложен в монтаже и эксплуатации

Если уровней до 2, можно обойтись неорганизованной системой. Самый приемлемый и рекомендуемый по СНиП вариант для строений до 5 уровней — наружный организованный водосток. Он легче других устанавливается и не сложен в обслуживании.

Основные факторы при проектировании

Перед покупкой элементов водостока составляется чертеж периметра крыши со всеми выступами, поворотами, измеряются углы. Это помогает определиться с параметрами системы, сделать расчеты. Но проект водосточки должен базироваться на обосновании.

Существуют 3 фактора, которые учитываются при расчетах:

Площадь и конструктивные особенности кровли.
Количество осадков.
Минимально возможная температура.

Диаметр и метраж труб, количество воронок и кронштейнов — все это зависит от площади кровли. Если она не превышает 100 м2, подойдут желоба с диаметром 7-11,5 см, диаметр водосточных труб — 7,5-13 см. Если площадь крыши более 100 м2, нужны желоба с сечением до 20 см и водостоки до 16 см.

Складывая элементы водослива в единую конструкцию, нужно учитывать и рекомендации к материалу от конкретного производителя

Обычно проектирование и выбор типа водостока не вызывает сложностей. Самые простые системы создаются для односкатных и двускатных крыш. Традиционно для двускатных крыш оборудуются два отдельных желоба, для четырехскатных — непрерывный контур. У каркасных построек вертикальные трубы размещаются по несущим стойкам.

Требования к проекту водосточки:

угол ската для установки подвесных желобов должен быть более 15 градусов;
желоба подбираются с высотой бортов от 12 см;
элементы конструкции проверяются на соответствие ГОСТ 7623-75, где указаны их технические параметры, особенности маркировки;
точки слива устанавливаются на расстоянии до 24 м;
диаметр труб рассчитывается по формуле — 1,5 см на 1 м3;
угол уклона желобов составляет 0,2-0,3 градуса или от 2 до 5 мм на метр погонный.

Эти параметры могут меняться в зависимости от климатических условий. В стандартах предусмотрены параметры для восточной системы, устанавливаемой в регионах со средними показателями по температуре (минимальные риски промерзания) и осадкам (75 мм/ч).

На стадии проектирования необходимо продумать вариант системы для сбора и отвода дождевой воды, транспортируемой по водосточной системе. В идеале утилизировать ее лучше в ливневую канализацию, но могут быть и другие варианты: отвод в коллектор с последующим выбросом в водосточную канаву, фильтрующий колодец, поле фильтрации, емкость для сбора дождевой воды и т.д.

Принцип расчета деталей

По периметру крыши и длине одного ската рассчитывается количество желобов. Дальше определяется число стыков деталей и выясняется, сколько нужно соединительных элементов.

При расчете количества труб, изогнутых элементов нужно отталкиваться от высоты, периметра строения, присутствия архитектурных выступов

Количество крепежей зависит от выбранного материала для устройства водостока: для металла межкрепежное расстояние составляет 40 см, для пластика — 70 см. Заглушки ставятся на каждый обрыв трубы, воронки — на каждый водосток.

Рассчитать точное количество материалов только по площади кровли невозможно. Две одинаковые по периметру крыши могут иметь разный по параметрам и стоимости водосток.

Нюансы обустройства кровли сложной формы

Здесь нужно собрать воду с каждого ската, эркера, целесообразно смонтировать несколько водосточек. Если обустроить систему по принципу минимума, в трубы будет попадать сильный поток, который замедлится при прохождении по желобам. Это создаст нагрузку на всю конструкцию.

Иногда дополнительные каналы для сбора воды нужны над балконами, по периметру башенок, в архитектурных надстройках. Такие места проблематично избавить от промерзания и попадания влаги.

Особую сложность представляют закругленные элементы. В этом случае делается радиусный слив из спаянных между собой желобов, который можно покрасить для эстетичности

Для люкарн и мансардных окон сливы не обязательны. Они делаются только при условии большой площади и разнонаправленности скатов.

Еще одна возможная проблема при проектировании водостока для сложной кровли — большое количество элементов. Выручает цвет: детали подбираются в тон кровле или контрастные с ней. В дизайне используется и форма профиля, когда его устанавливают как архитектурный элемент.

Выбор материалов для системы водоотвода

Качество, внешний вид, цена — три параметра, которыми руководствуются при выборе материалов для водослива. Важны и климатические условия: в регионах с солнечным жарким летом предпочтительнее металл, для территорий с повышенным уровнем влажности лучше пластик.

Сравнить пластиковые и металлические изделия для организации водостока поможет статья, посвященная разбору и оценке обеих разновидностей.

На рынке присутствуют несколько вариантов:

Оцинкованная сталь. Недорогое и простое в монтаже решение. Но сталь подвержена коррозии, поэтому долговечность конструкции сомнительна.
Полимеры. Смотрятся привлекательно, можно подобрать цвет в тон кровли, служат долго. Но отличаются умеренной хрупкостью, требуют аккуратности при установке.
Медь и алюминий. Эти материалы выглядят солидно, подчеркивают материальные возможности владельца. Срок их эксплуатации неограничен. Единственное, что останавливает от покупки медных или алюминиевых деталей, — высокая стоимость.

Вне зависимости от материала каждая система состоит из труб, сборных воронок, уголков и желобов. Устройство водосточной системы заключается в их сборке согласно заранее сделанной схеме и креплении. Детали соединяются с помощью переходников с уплотнительными прокладками.

В продаже есть клеевые системы, но они сложнее в сборке, чем конструкции на защелках. Последние для дополнительной надежности можно «подстраховать» изнутри кровельным герметиком

Важно, чтобы все необходимые составные части водослива нашлись в одной торговой точке и от одного производителя. Отсутствие чего-либо может затормозить процесс монтажа.

Подбирая детали водостока, не экспериментируйте с попытками приспособить кустарно сделанные элементы к имеющимся обстоятельствам. Лучше сразу остановиться на изделиях от проверенных производителей.

В продаже будут попадаться элементы с прямоугольным сечением. Они обычно дешевле круглых на 10-15%, но сложнее в монтаже и требуют соответствующего дизайна фасада. Их уместно использовать для обхода выступов или неудачных углов

При выборе материала имеет значение и надежность стропильной системы, она должна выдерживать вес водослива. Если есть сомнения, остановитесь на облегченных полимерных конструкциях.

Особенности монтажа элементов

Время установки водосточной системы зависит от этапа строительных/монтажных работ. Во время возведения здания ее устанавливают до укладки покрытия. В период проведения ремонта, если не планировалась смена кровли, монтаж выполняют в любое время, но кронштейны желобов в этом случае крепят к лобовой доске, а не к стропилам.

До недавнего времени существовали только подкровельные крепежи. Сегодня можно найти разные виды крюков, кронштейнов, которые позволяют собирать водоотливы до и после монтажа кровли.

Общий алгоритм установки выглядит так:

Определяется расположение вертикальных труб с учетом размещения дверей, окон. Обычно это углы здания или центр фасада (если длина одной стены больше 18-20 м).
В самую нижнюю точку желоба устанавливаются воронки.
Монтируются кронштейны. Основные держатели размещают на 10-15 см от воронок, остальные — на одинаковом расстоянии в 40-60 см друг от друга.
Укладывается желоб в кронштейны с учетом расширения выбранного материала.
Монтируются соединители желоба между кронштейнами с соблюдением расстояния в 10-15 см.
Соединяется желоб с воронками. Если желоб состоит из нескольких частей, удобнее их сначала собрать, а потом закрепить по условной линии, продолжающей крышу. Расстояние — около 1 см от края кровли.
Монтируются углы и заглушки. Если угол у кровли не прямой, подбираются регулируемые детали, которые подрезаются по линиям поворота. Так обходятся эркеры.
Устанавливаются трубы в 3-8 см от стены строения. Крепятся пластиковые или металлические хомуты, фиксирующие водосток к фасаду.

Расстояние от конечного слива до отмостки — от 15 см, до земли — от 25 см. Если установить ниже, появится риск образования наледи внутри труб, что может привести к разрыву.

От стены до труб должен соблюдаться отступ не менее 3 см, чтобы поверхность не отсыревала. Для обхода архитектурных элементов или изменения направления стока допустимо использование колена в 135 градусов.

Относительно недавно в продаже появились регулируемые кронштейны. С их помощью можно настраивать радиус изгиба, подкручивая шурупы

Монтаж пластиковой водосточки осуществляется при температуре от +5 градусов и выше. Сооружение металлической системы может производиться в любое безопасное для кровельщиков время, независящее от температурных показателей. После завершения установки система готова к эксплуатации.

Обслуживание готовых конструкций

Современные материалы не нуждаются в регулярном окрашивании или обработке специальными составами. Чтобы водосточная система хорошо справлялась со своими функциями, ее нужно регулярно очищать от грязи и мусора. Обычно это делается раз в год осенью.

Установленная на желобах сетка значительно облегчает задачу ухода за системой. Но она задерживает только листья, крупный мусор, а пыль и грязь все-таки попадают в водосток

Распространенный способ очистки — использование шланга, когда все загрязнения просто смываются напором воды. В продаже присутствуют и роботизированные устройства для ухода за сливами. Они оборудованы интеллектуальной системой, которая самостоятельно рассчитывает, когда и сколько раз нужно «проехать» по желобам, чтобы удалить весь мусор.

Если не следить за состоянием водосточки, мусор может заблокировать потоки, жидкость начнет скапливаться в проблемных местах и вытекать через края желобов. Дополнительная нагрузка на трубы приведет к поломке элементов и обрушению конструкции.

Для того чтобы предотвратить образование ледяных заторов в желобах и вертикальных трубах, рекомендовано ставить обогрев водостоков. С нюансами его выбора и правилами монтажа ознакомит рекомендуемая нами статья.

Выводы и полезное видео по теме

Составные части и особенности монтажа пластикового водостока.

Что происходит с водостоком, если его вовремя не очистить от грязи.

Чтобы надежно защитить дом от влаги, одного водостока недостаточно. Нужно позаботиться о системе водоотведения, в которую входят ливневые лотки, решетки на них, пескоулавливатели, резервуары для сбора жидкости.

Хотите рассказать о том, как сооружали водосточную систему собственными руками? Располагаете интересной информацией по теме статьи, которой стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке, публикуйте фото, задавайте вопросы по спорным или неясным моментам.

Источник: https://sovet-ingenera.com/kanaliz/livnevka/vodoslivy-dlya-kryshi.html

Как установить сливы на крышу своими руками?

Одна из важных частей при постройке дома – это водоотвод. Он выполняет 3 функции:

Защита от влаги. За счет правильно оборудованного слива с крыши своими руками, осадки не стекают по стенам на отмостку, ступени и фундамент. Защитная функция является основным критерием правильно смонтированного слива, потому как до его изобретения весь цоколь мог разрушиться всего за 8 лет после постройки.
Декоративная функция. На стенах не будут оставаться пятна, здесь декоративная функция пересекается с защитной, ведь стены влага разрушает не хуже, чем фундамент. Сами по себе красиво выполненные сливы для крыши также придают общей картине дома завершенный вид.
Сбор воды. Особенно значимым для людей, занимающихся садом и огородом, является то, что слив помогает собирать влагу от осадков. При доработке можно сделать отвод в бочку, или другую емкость в непосредственной близости от самого огорода.

Расчёт материала

2 основные группы материала для любой подобной конструкции – это металл и полимеры.

Металлические конструкции дороже, но прочнее пластиковых. Кроме того, нужно подобрать устойчивый к коррозии материал. При желании можно обработать нержавеющим средством любой состав, после чего покрыть декоративным напылением, при необходимости.

Слив из металла может быть медным, алюминиевым, либо из оцинкованной стали (изготавливается из листов толщиной 1мм). Каждый вид имеет свое преимущество. Так, медный слив не нуждается в дополнительной обработке, является наиболее качественным и долговечным, но алюминиевый – будет самым легким, а стальной – наиболее дешевым.

Составление системы водоотвода. Элементы системы

Перед монтажом и сбором сливной системы для крыши необходимо определить количество и размещение её элементов:

Труба. Крепится к стене, либо усилительным столбам вертикально и отводит воду в емкость для сбора, либо дренажную систему.
Желоб. Главный элемент, водосборник. Бывает квадратных, либо круглых форм-факторов, крепится к крыше (в нижней её части). Изготавливаемый размер желоба подбирается исходя из угла и длины склона крыши, т.е. от давления воды на желоб.
Воронка. Водоприемник соединяет трубу и желоб.
Заглушки. Для мест, где установка трубы и воронки не предусмотрена, ставится заглушка.
Соединения и крепежи. Стена большой длины не позволяет разместить желоб без чрезмерного увеличения на него давления. Для укрепления и соединений желобов используют специальные элементы. С целью повышения прочности конструкции используют крепежи, которые фиксируют желоб к стене «намертво».
Углы. Конструктивной деталью, стыкующей два желоба на поворотах, являются углы. Некоторые формы углов позволяют совместить его с трубой и ливнеприемником.

Подготовка инструмента

Для нормальной работы без прерываний и попыток приспособить подручные средства потребуются:

Рулетка
Отвертка/шуруповерт и комплект саморезов
Болгарская пила
Нитка, либо разметочный шнур
Отвес, уровень
Маркер
Силиконовый герметик и резиновые уплотнители (либо холодная сварка)
Стремянка, лестница, или леса
Наждачная бумага

Кронштейны с креплениями

То, на чем держится система, устанавливается первоочередно. Отлично, если схема креплений и всего слива была предварительно отрисована на бумаге. Для начала, делается разметка с учетом текущего уклона крыши. В этот момент нужно рассчитать градус наклона желоба и пометить начальную/конечную точки на карнизе. Теперь все соединяется по линии и устанавливаются оставшиеся крепления.

При использовании металла в конструкции желобов, кронштейны расставляются с шагом 1 метр, если же сливы на крышу выбраны пластиковые – 60-80 см.

Желоба

При помощи саморезов желоба закрепляются к кронштейнам. Также для устранения возможности скручивания слива из-за солнечных лучей, на креплениях есть дополнительные держатели. При их отсутствии, можно решить вопрос несколькими саморезами, либо заглушками.

Установка желобов осуществляется на кровлю, либо край системы стропил. Лучше всего проводить систему слива прежде обивки крыши кровельным материалом, если это невозможно – используется первый вариант. Для облегчения ловли потока воды, при монтаже желобов добавляется отступ на 1/3 от сечения трубы. Это позволяет выступать большей части желоба.

На каждый метр длины сливной системы должен приходиться свой уклон. В целом, он составляет 3-4 мм для обеспечения беспрепятственного пути стекания для воды в воронку.

Трубы

После фиксации основных сливных элементов устанавливаются вертикальные трубы. Между самой трубой и воронкой при этом остается промежуток, который можно заполнить с помощью крепления от фитинга колена до расположения трубы. Это создает плавность перехода и эстетичный внешний вид конструкции.

Чтобы предотвратить просачивание воды, нужно плотно закрепить элементы. Подойдут круглые резинки, герметизирующий клей, либо холодная сварка, если система планируется из стальных элементов. В этом деле круглая резинка имеет преимущество в виде обеспечения подвижности системы за счет теплового зазора.

Хомута

Чтобы разместить их ровно, можно отметить по линии несколько черт при помощи отвеса: на метр трубы используется 2 хомута. В среднем на стену уходит 2-3 держателя с дополнительным креплением посередине.

Направляющее колено

Монтируется с конца трубы с целью устранения разбрызгиваний, а также корректировки нужного направления. Идеальным вариантом будет исполнение выступа около 25-35 сантиметров от стены.

Ловушка для листьев

Если возле дома растут деревья, листья которых в сезон падают на крышу, то для удобства можно сделать защиту от них. Ею может служить простая строительная решетка. При сгибании она должна образовать выпуклость на 1/2 выше уровня желоба спокойно умещаясь в нём.

Пути водоотвода

Система водоотвода установлена, осталось решить, как наиболее выгодно использовать собранную воду.

Слив с крыши в бочку можно расположить в непосредственной близости, либо на удалении до пяти метров от дома. Можно закопать в землю. Собранная вода используется для поливки растений в саду, или огороде.
Слив в колодец с целью фильтрации подойдет, если поливать ничего не нужно, но есть немного щебня. Для этого нужно выкопать котлован в грунте, высыпать на дно слой щебня примерно в 2-3 метра и обустроить сверху бетонный колодец. Сверху нужно засыпать щебень вперемешку с песком, добавив слой чистого песка в завершение. Вся подсыпка образует отличный абсорбирующий элемент, который очистит воду, но нужно иметь ввиду дальность расположения от дома. Когда дожди сливаются колодец ближе 2-х метров от дома, существует риск поднятия грунтовых вод. Данное явление может привести к аварийным нагрузкам на стены, разрушению фундамента и другим малоприятным вещам.
Слив в водоем. Самый простой вариант, если никаких дополнительных использований воды не требуется. Дренажная канава, или водоем примут дождевую воду без вреда для экосистемы.
Слив в канализацию. По согласованию с жилищными службами можно организовать слив воды с крыши в общую канализацию, если дом к ней подключен. За это взимается определенная плата, которая уточняется непосредственно в ЖЭУ, или ЖКХ.

Заключение

По завершению всех работ и настройке конечного отвода воды, не лишним будет пригласить специалиста. Возможно, какой-нибудь знакомый, который со стороны увидит то, чего не разглядели вы. Оценка посторонних нужна для устранения незамеченных недостатков, чтобы избежать их развития в дальнейшем.

Когда вы убедились в надежности, надо не забывать об уходе за элементами. Если конструкция из металла, проверьте и обновите антикоррозийное покрытие примерно раз в год. Это не сложно и благодаря такому уходу, слив прослужит долгое время.

Источник: https://stroicod.ru/element/vodostoki/ustanovit-slivy-na-kryshu.html
