Как построить вальмовую крышу своими руками
Сегодня многие люди, решив обзавестись собственным домом, считают, что вальмовая крыша своими руками является лучшим решением. С одной стороны процесс монтажа не слишком сложен – даже человек без богатого строительного опыта справится с этой задачей. С другой – смотрится такая крыша просто великолепно, значительно лучше, чем обычная, двускатная.
Что такое вальмовая крыша?
В последние годы архитекторы ищут новые ходы, улучшения и в результате вальмовая крыша приобрела множество оригинальных разновидностей, которые весьма мало напоминают изначальную конструкцию.
В классическом же исполнении такая крыша состоит из четырех плоскостей, соединяющих карниз здания с его коньком. Две из них устанавливают от узких карнизов – они имеют треугольную форму и называют вальмами. Поэтому вся конструкция получила название именно от них. Две другие плоскости имеют большие размеры и форму трапеции.
Сравнительно недавно в нашей стране получили распространение полувальмовые крыши, которые также называют ещё голландскими. В этом случае карнизы вальмов расположены значительно выше, чем карнизы трапециевидных скатов. Чаще всего такой прием используется в случаях, когда хотят оборудовать на чердаке дома просторную, уютную мансарду. Смотрится такая крыша значительно привлекательнее, чем классическая вальмовая, но в производстве значительно сложнее – к тому же нужно дополнительно наращивать стены, чтобы они сформировали две стены будущей мансарды.
Основы конструкции вальмовой крыши
Схема вальмовой крыши существенно отличается от обычной. Поэтому ей следует уделить особенное внимание – не зная теории, невозможно построить конструкцию своими руками.
Для наглядности приведем подходящую картинку:

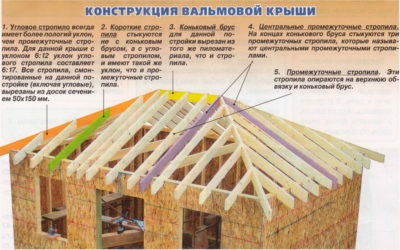

Конструкция вальмовой крыши
Здесь приведена наиболее простая разновидность вальмовой крыши. Но, разобравшись с её устройством, можно приступать и к строительству более сложных модификаций.
- Начинается все с угловых стропил. Для них лучше всего брать прочную доску сечением 50х150 мм. Укладывается она под меньшим углом, чем промежуточные стропила.
- Короткие стропила фиксируются не на коньковом брусе, а на угловом стропиле.
- Размер конька в сечении должен быть не меньше, чем у угловых стропил – на него также приходится довольно большая нагрузка, как постоянная (от кровельного материала), так и временная (от снега, ветра).
- Стропила, которые сходятся с разных сторон и надежно фиксируют конек, называют центральными – они тоже должны иметь серьезный запас прочности.
- Для промежуточных стропил обычно берется более тонкий брус – между ними нагрузка от кровли распространяется более равномерно, что позволяет избежать перегрузок и выхода отдельных элементов конструкции из строя.
Все это будет полезно запомнить каждому человеку, желающему разобраться, как построить вальмовую крышу своими руками. Как видите, ничего особенно сложного здесь нет.
Руководство по возведению вальмовой кровли
Теперь переходим непосредственно к вопросу, как строится вальмовая крыша своими руками пошагово. Всю работу можно разделить на несколько этапов. Опишем каждый из них максимально подробно, чтобы даже человек, не имеющий опыта в сфере строительства, смог разобраться в этом непростом вопросе.
Разметка
Как и при любом строительстве, все начинается с разметки. От того, насколько правильно она произведена, зависит и то, будут ли допущены ошибки при дальнейшей работе.
- Начинается всё с нанесения осей верхней обвязки стен со стороны торца.
- После этого определяется половина толщины конькового прогона – определите, где и как будет установлен первый элемент стропильной системы.
- Воспользовавшись длинной измерительной рейкой, нанесите точки расположения промежуточных стропильных ног. Прикладывать её нужно к намеченной ранее линии и продолжать вдоль стенки.
- Чтобы определить нужную длину стропильного свеса, уложите один конец бруса на наружном углу, а второй – на кровельном свесе.
- Следующий этап – определение местоположения центральной стропильной ноги. Для этого нужно переместить разметочную рейку на край боковой стены, определим, как будут располагаться центральные элементы системы.
Эту процедуру следует повторить с четырех сторон здания. В результате вы без труда определите, где и как будут уложены торцы и промежуточные стропила.
Расчет
Расчетная таблица
Чтобы быстро и безошибочно определить длину стропил, вам пригодится такая таблица:
Имея её под рукой и зная планируемый угол наклона скатов крыши, можно максимально точно определить, какую длину будут иметь стропила – ведь они расположены не ровно, а под небольшим углом. Ну а чтобы знать, как сделать вальмовую крышу своими руками, следует помнить – мелочей здесь просто нет.
Теперь воспользуйтесь известной со школы теоремой Пифагора – А2+Б2=С2. А и Б в данной формуле играют роль горизонтальной и вертикальной проекции стропил. Проще говоря – одним катетом является расстояние от мауэрлата (на котором крепится нижний конец стропил) до конька – самой высшей точки крыши. Другой же катет это расстояние под прямым углом от конька до пола чердачного помещения. Оба отрезка можно легко замерить, используя рейку или рулетку. А зная их, по приведенной выше формуле, можно узнать примерную длину стропил.
Чтобы получить максимально точное значение, увеличьте его на коэффициент, соответствующей углу наклона вашей крыши.
Вальмовая крыша
Вот и всё. На этом расчет длины стропил завершен и можно смело приступать к следующему шагу – их установке.
Установка стропил
Прежде чем приступать к монтажу, убедитесь, что стропила имеют одинаковую длину и угол спила в месте, которым они будут стыковаться к коньку. Даже небольшая погрешность приведет к тому, что всю стропильную систему придется разбирать и собирать заново.
- Установите коньковый брус – он фиксируется на опорных стойках. Чтобы зафиксировать на ней прочие элементы, используйте подкосы.
- Максимально аккуратно стыкуйте вальмы и накосные стропила с коньковым брусом – лучше всего использовать для этого длинные, тонкие саморезы.
- Когда установка накосных ног завершена, начинайте монтаж стропильных ног – оптимальное расстояние между ними составляет 60 сантиметров. С мауэрлатом и коньком они соединяются путем врубки. Для повышения надежности соединения применяются ригели и стяжки.
- Прикрепите к накосным стропилам нарожники (короткие стропила). Именно через них накосные стропила будут соединены с мауэрлатом. Следите за тем, чтобы нарожные и рядовые стропила располагались строго перпендикулярно относительно конькового бруса.
Основной каркас уже собран. Дальше будет значительно легче.
Усиление стропильной конструкции
Чтобы усилить стропильную конструкцию, можно использовать различные варианты:
- По углам конструкции крепятся шпренгели, имеющие вертикальные стойки – они будут выполнять роль дополнительной опоры, на которую лягут накосные стропила. Фиксируются они непосредственно на мауэрлате.
- На доске затяжки устанавливают стойки, являющиеся опорами для промежуточных стропил.
- В случаях, когда длина накосной стропильной ноги достаточно велика, её можно использовать, чтобы изготовить наборные или склеенные балки.
Благодаря такому усилению стропильная конструкция легко выдержит любую нагрузку – как от кровли, так и от снега или ветра.
Вентиляция
На чердаках жилых помещений всегда присутствует влага. Она поднимается вместе с теплым воздухом из кухни, ванной комнаты, спальни, гостиной. Конденсируясь на деревянных элементах стропильной системы, влага может стать причиной появления плесени и даже гнили, что снизит надежность и срок службы всего дома. Чтобы этого не произошло, нужно позаботиться о качественной вентиляции помещения.
Проще всего сделать это, оборудовав отверстие в пленке, защищающей чердак от ветра. Оптимальное местоположение – возле конькового прогона. Кроме того, если для ветровой подшивки используется дерево, укладывать его рекомендуется с небольшим зазором – 2-3 миллиметра. Если используется пластиковый материал, в нем следует проделать небольшие отверстия.
Схема вентиляции кровли
Если при укладке ветровой кровли не были предусмотрены зазоры, следует установить в ней небольшие вентиляционные решетки.
При установке вентиляционных решеток желательно расположить несколько решеток по длине ветрозащиты с промежутком 0,8 метра. Только после этого можно начинать укладывать утеплитель и гидроизоляцию.
Последним, завершающим этапом является укладка кровли дома своими руками.На этом работа закончена. Теперь вы знаете, как пошагово смонтировать вальмовую крышу своими руками и наверняка не растеряетесь при работе.
Источник: https://stroypomochnik.ru/kak-postroit-valmovuyu-kryshu-svoimi-rukami-07/
Вальмовая крыша своими руками: пошаговая инструкция, чертежи, фото и видео
Вальмовая крыша очень практична и изящно смотрится. Но и усилий и затрат на неё уходит прилично. Её воздвижение своими руками возможно, но главное здесь обладать определёнными строительными инженерными навыками и чётко следовать расчётам и схемам.
Специфика крыши такого типа
Она является одним из типов четырёхскатной крыши. Вид сверху на дом с ней напоминает закрытый конверт. Два ската незначительной площади, имеющие формат треугольника специалисты наименовали «вальмовыми». Форма другой пары скатов – трапеция. Их размер больше.
Вальмовую кровлю образуют такие узлы (схема):
Конёк служит вершиной крыши. Это линия, образованная стропильными тандемами на участке их скрепления. Специфика конька – он проигрывает в длине перекрываемому строению.
Вальмы. Это скаты треугольной формы. Они позиционируются над торцевыми стенами и используются вместо фронтона. Их составляют диагональные и промежуточные стропила (ДС и ПС).
Скаты. Их форма- трапеция. Их начало получается от конька, а завершение – в свесе.
Рёбра. Это углы, получившиеся в зонах скрепления вальм и скатов. Количество вальм равно числу ДС. Их итоговое число – 4.
Водосточная сеть. Её составляющие: воронки, трубы и желоба. Она позволяет отводить ненужную жидкость с поверхности такой крыши в канализацию.
Важно! Вальмовая крыша не предусматривает создание в ней жилой мансарды. Причина: её два ската существенно уменьшают высоту потолка в подкровельной зоне.
Отличия в монтаже сложной вальмовой крыши от двускатной заключаются в наличии большего числа составляющих. Они таковы (схема):
Коньковый прогон. Это специальный брус. На нём монтируются стропильные дуэты.
Диагональные стропила (ДС). Они составляют рёбра вальм. От завершения конька они следуют к угловым узлам мауэрлата, соединяясь с ним. По длине они превышают стандартные стропила. Материал для их создания должен обладать большим сечением. И таковым обычно становятся сдвоенные доски. Составляя чертежи, важно учитывать, что угол позиции таких стропил более пологий, чем у стандартных (промежуточных) стропил.
Стандартные или промежуточные стропила (ПС). Местом закрепления их верхушки служит коньковый прогон, а зона их окончания – мауэрлат.
Центральные стандартные стропила. Их обычно 6 штук. Они стыкуются с завершением конька и ДС. На эту стыковку уходит много сил. Здесь нужно абсолютная концентрация и соблюдение точных разметок.
Нарожники или ноги короткой длины. В верхней стороне не допускается их контакт с коньком. Место их соединения – диагональные стропила Чем ниже позиция нарожника, тем он короче.
Затяжка. Это перемычка из бруса. Она позиционируется между стандартным стропильным дуэтом.
Ригель. Это затяжка, устроенная в верхней зоне кровли, прямо под коньком.
Балки перекрытия. Это затяжки, монтируемые внизу, в основании стропил.
Стойка. Это брус вертикального положения. Он служит опорой коньку, распределяет массу кровли на несущие элементы. Если нужно сделать мансардную зону просторнее, стойки можно сосредоточить посередине стропил.
Подкос. Это опоры, закрепляемые в перпендикулярной позиции к стропилам. Они уберегают их от провисания. Подкос крайне необходим, если скаты крыши достигают в длину 4,5 – 5 м.
Шпренгель. Это устройство для поддержки диагональных стропил. Шпренгель образуют две балки. Одна монтирует две части мауэрлата. Вторая с упором заходит в первую и так же в одно ДС.
Специалисты рекомендуют для всех элементов стропильной сети задействовать одинаковые материал. Должны соблюдаться одно сечение и метод крепежа.
Расчеты, чертежи, проекты
Перед созданием вальмовой крыши необходимо скрупулёзно рассчитать составляющие её конструкции. Как правильно это сделать? Перед расчётами создаётся схема перекрываемого здания со всеми параметрами. Затем, применяя несложные формулы на базисе теоремы Пифагора, можно вычислять:
Схема с параметрами:
- Значение высоты конька. Данные здесь таковы: h = b x tgα/2. Здесь b – это длина конструкции между стропилами с торцевой плоскости. А a – это угол позиции скатов.
- Длину стандартных стропил. Данные: e = b / 2 x cosα. Здесь b – та же длина, а – тот же угол, е – длина стандартных стропил.
- Площадь скатов. Данные: S = 2ea. Здесь S – общая площадь поверхности скатов, е – тот же параметр из п.2, а – длина между стропилами по длине строения.
Далее предложены наиболее распространённые таблицы и схемы
Длина ДС:
Вальмовая крыша с параметрами:
Эти схемы помогают вычислить длину указанных стропил лишь с наличием данных о параметрах стандартных стропил.
Нужный шаг между стропильными тандемами тоже часто находят в справочниках, опираясь на породу и толщину рабочего материала (дерева) и длину скатов. Результаты расчётов отражаются в чертеже. По нему далее делаем разметку кровли.
Еще очень удобно произвести вышеуказанные расчеты на калькуляторе.
Монтаж мауэрлата
Мауэрлатом называют основу для установки крыши. Он нужен для распределения массы крыши по всем несущим элементам. Он обычно создаётся из деревянного бруса, причём применяется дерево твёрдых пород. Чем больше масса крыши и сложнее её конфигурация, тем больше получается сечение мауэрлата. Как правило, мастера задействуют сосновый брус с минимальными параметрами 15 х 15 см.
Установка мауэрлата проходит перед постройкой дома. Как сделать:
- Работа с брусом. Он отмеряется, отпиливается на нужную длину. В угловых участках мауэрлат крепится между собой методом «в лапу». Для выпиливания паза под крепёж делается разметка.
- На последней линии кладки создаётся досочная опалубка. Она заполняется вязким бетоном. В него внедряются металлические шпили для крепежа необходимого бруса.
- После затвердевания бетона между ним и мауэрлатом устраивается гидрозащитный слой. Здесь можно применить битумную мастику или рубероид.
- Следует обработка бруса защитными средствами. Нужны антисептики и антипирен мощного проникновения, а также влагозащитный лак.
- В мауэрлате размечаются и создаются дырочки под металлические шпили. Для разметки сгодится маркер. Для создания – дрель.
- Брус насаживается на эти шпили и мощно закрепляется болтами анкерного типа.
Важно! Здесь не следует сверлить много отверстий и задействовать много шпилек. Так только снижается прочность основы (мауэрлата). Также не выпиливайте в нём места для присоединения стропил.
Здесь крайне необходимо следовать инструкции и технологии. Стадии работ таковы:
- Ставятся затяжки. Ими служат балки перекрытия. Их требуется хотя бы две. На них ставятся стойки. Специалисты поверх них устраивают дощатый настил. Так стропильная сеть возводится удобнее и безопаснее.
- Присоединение стоек к затяжкам. Стоек можно задействовать больше. Но излишняя масса для конструкции нужна лишь при особой надобности. Пока сеть не устойчива, стойки на некоторое время фиксируются вертикальными подкосами.
Схема пошагово:
- Монтаж конькового прогона к стойкам. Крепежами здесь служат длинные гвозди. К прогону монтируются стандартные стропила. Крепежами являются металлические накладные элементы, либо уголки.

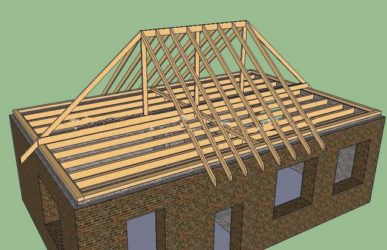

- К скатам присоединяются центральные стандартные стропила, после чего и ДС, которые образованы из сдвоенных досок. Схема ниже:
- К одному или двум скатам монтируются: торцевые ПС, ветровая доска, нарожники и кобылки
- Монтаж контр-обрешётки. На неё полосами стелется гидрозащитная мембрана. Она крепится с помощью строительного степлера. Схема:
Для создания вальмовой крыши обычно задействуется мягкая кровля. Ею легче покрывать скаты со сложной конфигурацией. Для такой кровли готовится сплошная обрешётка из пластов влагоустойчивой фанеры.
- Для фиксации кровельного материала на обрешётке применяется особый крепёж. Его состав: сталь-нержавейка с каучуковой шляпой. Метод позиционирования листов – внахлёст 10-15 см.Так создаётся оборона от попадания влаги. Чем круче скат, тем больше нужно следовать этому методу.
- После укладки кровли крыша утепляется изнутри. В ней можно создать окна, водосток и даже дымоход.
Вальмовая крыша – идеальный вариант для частных домов. Её грамотное создание невозможно без особых навыков, расчётов, трудолюбия и терпения.
Вальмовые крыши можно создавать и на более маленьких строениях, например – беседках. Но для такой крыши походят лишь беседки следующих типов:
- Квадратной формы. Здесь крыша составлена из четырёх скатов – треугольников одинаковых размеров. Они соединяются в одной точке. Конёк не создаётся. Схема:
- Прямоугольной формы. Крышу образуют два ската – трапеции и два ската – треугольника. Вверху – конёк. Он следует вдоль длинной плоскости прямоугольника.
Обязательные стройматериалы
Вальмовую крышу строим из следующих материалов:
- Деревянный брус. Походящие параметры: 10х10 см или 15х15 см. Из него формируется мауэрлат, а также вертикальные стойки и затяжки.
- Доски. Нужное сечение: 5х 5 см и 10х15 см. Из них образуются стропилы. Для диагональных стропил нужны доски большей длины и толщины. Поэтому популярен вариант со сдвоенными досками.
- Необрезные доски. Необходимые размеры: 3х10 см или 4х10 см. На них монтируется обрешётка.
- Рейки. Параметры: 3х3. Они послужат контр-обрешёткой.
- Ветровая доска.
- Доска для карниза.
Все деревянные элементы необходимо обработать антисептиками, антипиренами.
Конструкция стропильной сети

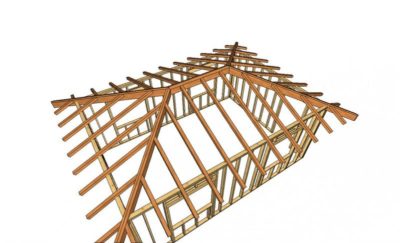

Схема:
Создание вальмовой крыши для беседки также невозможно без стадии чертежей и расчётов. Рассчитываются:
- угол наклона скатов;
- высота конька;
- нагрузка (чтобы определиться с сечениями стропил).
На основе расчётных данных делается чертёж. В нём отражены параметры и взаимное расположение составляющих стропильной сети. У неё много аналогий со стропильной сетью для покрытия дома. Как видно из схемы, здесь практически такой же состав. Есть только некоторые нюансы:
- Опора и распределение массы крыши – это функция верхней обвязки.
- Шаг между стандартными стропилами, которые верхом опираются на коньковый прогон, а низом – на основу (мауэрлат), таков: 60 – 120 см.
- Нарожники, образующие скат, ставятся с шагом 60-80 см.
- Нет необходимости в опалубке и её бетонировании.
Стропильная система вальмовой крыши и эркера от Антона Вебера:
Стадии воздвижения вальмовой крыши на беседку
Беседка с вальмовой крышей возводится по следующим правилам:
- Усиливается верхняя обвязка беседочного каркаса. Здесь нужна доска. Можно действовать и в два слоя. Доски можно накладывать друг на друга внахлёст. Вдоль самой длинной стороны конструкции к обвязке монтируется балка-затяжка. Крепёж здесь – металлические уголки.
- От середины этой затяжки нужно отступать по полметра. На эту дистанцию ставятся две метровые стойки. Их вертикальность поддерживается временными подкосами. Их верхушки потом скрепляются коньковым прогоном.
- Установка стандартных стропил. При условии прогона в 1 м требуется монтировать пару стропил с каждой стороны, по краям прогона. Между ними получится тоже метровый интервал.
- К коньку крепятся ДС. Крепёж здесь – гвозди. Заранее нужно сделать запилы так, чтобы продолжением конькового прогона получились ДС. Между основой и стропилами важно образовать подвижный крепёж – ползун.
- Установка нарожников. Одной стороной они присоединяются к ДС (виды крепежа – гвозди), второй – к верхней обвязке. Шаг – 60-70 см.
- Гидрозащита (плёнка) стелется полосами на стропила, крепится там степлером. Полосы идут внахлёст 10-15 см. Плёнка, идущая вдоль стропил фиксируется рейками контр-обрешётки.
- Стелется обрешётка. Она должна быть сплошной. Она приколачивается на гвозди.
- Раскраивается кровельный материал. Он крепится оцинкованными крепежами (саморезами). Стыки покрываются герметиком.
Далее предложен пример грамотно устроенной вальмовой крыши на беседке:
Как создать проект
О создании проекта вальмовой крыши для бани в программе SketchUp рассказывает автор блога «Каркасная баня в деревне своими руками!»
Источник: http://1decor.org/postroyki/valmovaya-krysha.html
Как сделать четырехскатную вальмовую крышу
Четырехскатная вальмовая крыша считается довольно сложным и материалоемким сооружением, которое мало кто из домовладельцев берется построить своими руками. Но если вы решились на самостоятельное строительство, вначале пройдите подготовительный путь – изучите теоретические материалы, в том числе изложенные в данной публикации. Потом соберите макет стропильной системы небольших размеров, чтобы разобраться с узлами, нюансами их изготовления и расчетом количества лесоматериалов. Итак, предлагаем сделать первый шаг и рассмотреть…
Конструктивные особенности
Эта разновидность кровельных конструкций, изображенная на фото, представляет собой обычную коньковую крышу, но без вертикальных фронтонов. Вместо них по бокам здания делается 2 дополнительных ската – вальмы, имеющие другой угол уклона.
Справка. Если все 4 плоскости наклонить под одинаковым углом, то получится другой тип кровли – шатровая. Поскольку ее скаты сходятся в одной точке в виде купола, то конек отсутствует как таковой.
Стропильная система вальмовой крыши состоит из следующих элементов (показаны на схеме):
- мауэрлат, лежень – мощная обвязочная балка, монтируемая на верхнюю плоскость стен по периметру здания и внутренних перегородок;
- кровельные скаты формируются за счет наклонных балок, устанавливаемых с расчетным интервалом, — стропильных ног;
- вместе с элементами жесткости – затяжками, стойками и раскосами – стропила образуют кровельные фермы;
- коньковый прогон – брус, соединяющий верхние точки ферм;
- в некоторых конструкциях нижняя часть стропильных ног удлиняется за счет дополнительной детали — кобылки.
По линии схождения плоскостей устанавливаются вальмовые стропила, опирающиеся на углы здания. Их уклон совпадает с углом основных скатов. А вот торцевые стропильные ноги, называемые нарожниками, образуют по бокам дома более крутые или пологие скаты.
При строительстве 4-скатных крыш применяется 2 типа ферм – висячие и наслонные. В первых нижний пояс (затяжка) опирается только на внешние ограждения частного дома, поэтому ставить их на слишком длинные пролеты нерационально из-за повышенного расхода материалов на ребра жесткости. Устройство висячей фермы смотрите на чертеже:
Преимущество наслонных конструкций – возможность опирания на капитальную межкомнатную перегородку и перекрывания больших пролетов без увеличения материалоемкости. Новичкам кровельного дела стоит обратить внимание на эти фермы, поскольку они надежнее и проще в монтаже.
Если на чердачном этаже планируется устроить жилую мансарду, то угол уклона основных скатов увеличивается, а ферма получает 2 опоры в виде стоек, образующих стены помещения. Эти детали принято ставить на лежни либо балки перекрытия деревянного дома. Потолки мансардной комнаты формируются благодаря горизонтальным затяжкам, связывающим стропила поверху, как сделано на схеме:
Устройство вальмовой кровли пошагово
Как и любое серьезное сооружение, вальмовая крыша возводится своими руками в несколько этапов:
- Создание проекта с расчетом несущих конструкций.
- Заготовка леса и других кровельных материалов.
- Монтаж стропильной системы.
- Укладка покрытия с утеплением (при необходимости).
Совет по проектированию. Чтобы вам не пришлось беспокоиться за надежность постройки, настоятельно рекомендуется поручить выполнение проектных работ инженерам, невзирая на финансовые затраты. Они рассчитают все параметры – шаг установки стропил, их сечение, количество подкосов и затяжек в соответствии с погодными условиями в вашей местности.
Выше в качестве примера показан чертеж четырехскатной кровли с наслонными фермами, перекрывающими 2 пролета по 4,5 м. Длина основных стропильных ног составляет 6 м, высота конька – 4 м, угол наклона – 41°. Эту конструкцию можно взять за основу, если ширина здания не превышает указанную на чертеже (9 метров). Учтите важный момент: чем сильнее наклонены вальмы, тем большую нагрузку испытывают нарожники и центральный коньковый узел, куда они опираются. В данном примере вальмы лучше ставить под углом 45—50°.
Самое сложное в строительстве вальмовых кровель – правильный монтаж узлов сращивания угловых стропил с мауэрлатом и верхним поясом ферм в разных конструкциях. Это еще одна причина проконсультироваться с проектировщиками, разрабатывающими узлы примыкания индивидуально. Чтобы вы понимали, о чем идет речь, представляем чертежи верхнего опорного узла, где вальмовая стропильная нога примыкает к коньку.
Некоторые конструкции не предусматривают изготовления и установки конькового прогона между фермами. Тогда вальмовые ребра крепятся на затяжке и дополнительных подкосах, как предписывает чертеж:
Нижний опорный узел ноги на мауэрлат и сращивание стропил выглядит несколько проще, хотя в действительности требует тщательного выпиливания досок под различными углами, что и отражено на схеме.
Для наглядного ознакомления с более сложной системой, где вальма совмещается с эркером, предлагаем посмотреть обучающее видео:
Подбор пиломатериалов
Перед тем как сделать стропильную систему вальмовой кровли, следует выбрать качественный и просушенный лес. По соотношению цена — качество наиболее подходящий вариант – дерево хвойных пород – ель, лиственница либо сосна. Ярко выраженная сучковатость, гниль и следы жизнедеятельности насекомых – вредителей недопустимы.
Представляем самые «ходовые» размеры пиломатериалов, применяющихся для поэтапного строительства вальмовых крыш:
- стропило основное – одинарная доска 50 х 200 мм либо двойная 40 х 150 мм;
- мауэрлат: минимальное сечение – 100 х 150 мм, оптимальное – 20 х 20 см;
- нарожники – доска 5 х 15 см;
- прогоны – брус 50 х 150 либо 50 х 200 мм;
- подкосы, ригели – доска толщиной от 25 до 50 мм;
- стойки – брусок 5 х 10 см.
Набор крепежных пластин и уголков тоже не будет лишним
Примечание. Если кровельные конструкции вам рассчитывают инженеры – проектировщики, то они же составят спецификацию всех материалов с размерами.
На обрешетку под укладку профнастила или металлочерепицы традиционно идут доски толщиной 25—32 мм, а на контробрешетку – бруски 5 х 5 см.
Монтаж обвязочного бруса на стены
В отличие от двускатных кровель, где мауэрлат устанавливается на боковые стены, под вальмы обвязка делается по всему периметру. Исключение – каркасные, бревенчатые и брусовые дома, где в качестве мауэрлата выступает верхний стеновой ригель или последний ярус бревен. Тогда в нем выполняются пазы, куда вставляются стропильные ноги, как это реализовано на фото.
На стенах из легкого ячеистого камня – газобетона и пеноблока – перед укладкой обвязки устраивается армирующий железобетонный пояс. В него вмуровываются монтажные шпильки, на которые впоследствии надевается обвязочный брус. Пошагово порядок работ выглядит так:
- Установка щитовой опалубки, вязка арматурного каркаса с закладными деталями и заливка пояса бетонной смесью М200.
- Гидроизоляция поверхности бетона рубероидом или битумным праймером.
- Установка бруса и его фиксация на шпильках.
Угловые соединения мауэрлата выполняются врубкой в полдерева. Таким же образом брус наращивается по длине, если стандартного размера 6 м недостаточно. Также по углам делаются горизонтальные подкосы либо вбиваются железные скобы, не позволяющие брусьям разъезжаться под нагрузкой основных и вальмовых стропил.
Совет. Обязательно обработайте все деревянные детали антисептиком и антипиреном. Один защищает древесину от гниения, а второй повышает ее огнестойкость.

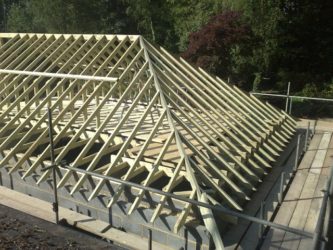

Сборка стропильной системы
Кровельные фермы больших размеров принято монтировать по месту, ведь чтобы поднимать их с земли, понадобится вдвое больше работников. В деревянных домах первым делом устанавливаются все балки потолочного перекрытия, а по ним устраивается временный настил. Для монтажа высокого конька также понадобятся строительные леса.
Поэтапная сборка конструктива вальмовой крыши выполняется в таком порядке:
- Как и при возведении двускатной кровли, первом делом ставятся центральные опоры, куда крепится коньковый прогон.
- Производится монтаж основных стропил, которые подрезаются сверху и снизу под нужным углом. На коньке встречные стропильные ноги выводятся в одну плоскость и скрепляются стальными пластинами на саморезах (желтого, а не черного цвета). К мауэрлату балки фиксируются уголками.
- После установки основных ферм ужесточите их ригелями и подкосами согласно чертежам, используя для крепления болты.
- Установите ребра – крайние вальмовые стропила. Их соединение с коньковым и обвязочным брусом осуществляется по одной из предложенных выше схем.
- Отпилите и прибейте к каркасу нарожники. Каждый из них обрезается под разными углами, определяемыми измерением в 4 точках (вдоль каждой грани доски).
- При необходимости закрепите кобылки, чтобы обеспечить свес 0,5 м, и подшейте карниз досками.
Совет. Поскольку ребра вальмы отличаются большой длиной, их надо наращивать и ставить дополнительные подпорки. Стык делайте возле конька, где нагрузка на кровлю меньше, а опоры монтируйте ближе к мауэрлату.
Как крепятся элементы вальмовой конструкции в реальности, смотрите в следующем видео:
Укладка финишного покрытия
Эта завершающая операция выполняется по традиционной технологии, предусматривающей вентиляцию подкровельного пространства и устройство гидроизоляционного слоя из диффузионной мембраны. Последняя не позволяет влаге проникнуть с улицы в чердачное помещение, в то же время пленка свободно пропускает наружу водяные пары. Отличие от накрывки обычных двускатных крыш одно: по линиям излома (на ребрах вальм) ставятся дополнительные нащельники.
Материал покрытия настилается в таком порядке:
- Стропильная система полностью укрывается диффузионной мембраной. Полотна раскатываются горизонтально с нахлестом не меньше 100 мм, начиная снизу. Стыки обязательно проклеиваются скотчем.
- Пленка прибивается к наружным граням стропил через бруски контробрешетки сечением 5 х 5 см, обеспечивающие вентиляционный продух под металлочерепицей или другим материалом.
- Перпендикулярно направлению стропильных ног приколачиваются доски обрешетки. Интервал монтажа зависит от выбранного покрытия, а для мягкой черепицы набивка производится всплошную.
- Монтируется кровельный материал и все фасонные детали на торцах крыши, а также вокруг вентиляционных и дымовых труб.
Примечание. Брусья контробрешетки, прибиваемые к стропилам, не должны стать преградой на пути вентиляционного воздуха. Поэтому их специально укорачивают до длины 2—3 м и приколачивают с зазором 5—10 см между соседними элементами.
Утепление вальмовой кровли делается как во время монтажа покрытия, так и после него, главное, — собрать правильный «пирог», показанный на схеме. В первом случае минвата закладывается сверху, под гидроизоляцию, а во втором – изнутри.
Заключение
Надо понимать, что преимуществ у вальмовой крыши перед двускатной немного. Во-первых, она является красивым архитектурным решением, а во-вторых, снижает ветровую нагрузку на боковые фасады частного дома. Но за это домовладельцу придется расплачиваться повышенным расходом лесоматериалов и усложнением строительства, а значит, и временными затратами. Отсюда совет: не торопитесь с решением и хорошо обдумайте все за и против. Но если уж взялись, то делайте кровлю качественно, для себя, не экономя деньги на консультациях с инженерами – строителями.
Инженер-конструктор с опытом работы в строительстве более 8 лет. Автор и главный редактор всех статей на сайте «qustu.com».
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.
Источник: https://qustu.com/kak-sdelat-chetyrehskatnuyu-valmovuyu-kryshu/
Вальмовая крыша дома своими руками
При относительной сложности конструкции система вальмовой крыши имеет ряд преимуществ над другими вариантами кровли. В том числе это возможность при сильной ветровой нагрузке сделать воздействие на фронтоны и торцы здания более равномерным.
Особенности вальмовой крыши
Такой вариант кровли отличается от привычных одно- и двускатных наличием четырех скатов. При этом:
- традиционно термин подразумевает два ската трапецевидной и два – треугольной формы. Треугольные скаты именуются вальмами;
- треугольные скаты могут доходить от конька до карниза (нижней части кровли, примыкающей к стенам) или заканчиваться раньше. Второй вариант называется полувальмовой или голландской кровлей. Разновидностью такой конструкции считается расположение вальмы в виде трапеции не от конька до середины или трети высоты кровельной части, а от середины или нижней трети до карниза. В этом случае образуются небольшие фронтоны, используемые для устройства окон;
- если конек вальмовой крыши «схлопывается в точку», то есть все четыре ската имеют форму равнобедренных треугольников с общей вершиной, а сама кровля превращается в пирамиду с четырехугольных основанием, такая конструкция именуется шатровой;
- обычно скаты имеют одинаковый угол уклона, но при разном наклоне элементов возникает более сложная конфигурация, которую считают ломаной или мансардной;
- выделяют также конструкции с врезками и шпицами. В зависимости от формы основного (наиболее крупного) элемента, кровля может считаться вальмовой или многоскатной (шпицевой).
Чем больше элементов кровли, чем сильнее разница между отдельными частями и чем больше расчетов приходится проводить для правильного проектирования, тем реже непрофессиональные строители берутся за возведение вальмовой крыши своими руками. Однако сложные конфигурации смотрятся очень эффектно, особенно на здания сложной геометрии.
О конструкции вальмовой крыши
Конструктивно почти все разновидности этого типа кровли имеют общие черты. Пропорции, угол наклона, расположение элементов балочной системы – вот то, что делает окончательный облик различным.
Выделяют основные детали устройства вальмовой крыши:
- мауэрлат – обвязка несущих стен строения, обычно в виде бруса большого сечения, прочно прикрепленного к кладке или панелям стены. На него опираются все балки кровли;
- шпренгель – угловые распорки мауэрлата, усиливающие раму и делающие конструкцию в целом более жесткой и менее восприимчивой к нагрузкам;
- прогон (коньковый прогон, конек) – «хребет» кровли, несущая балка, на которую опираются стропила;
- стойки – вертикальные связи между поперечными балками, усиливающими мауэрлат, и коньковым прогоном. Передают нагрузку от веса кровли и внешних воздействий (осадков, ветра) на несущие конструкции здания;
- диагональные (накосные, косые, центральные) стропила – балки, формирующие и ограничивающие форму скатов кровли. Попарно вместе с мауэрлатом они образуют треугольники (вальмы), попарно с мауэрлатом и коньком формируют трапецивидные скаты. На диагональные стропила опираются укороченные, поддерживающие боковые части крыши;
- промежуточные стропила или просто стропила – наклонные балки, опирающиеся на конек и мауэрлат и образующие несущую часть трапециевидных частей крыши. В треугольных элементах полноразмерное стропило обычно одно или – для полувальмовых кровель – два-три;
- нарожники или укороченные стропила – как понятно из названия, балки с уменьшенной длиной. Они опираются на мауэрлат и диагональные стропильные детали;
- подкосы – усиливающие элементы конструкции, устанавливаемые наклонно. Поддерживают стропила, предупреждают их изгиб при значительной длине и/или нагрузках, малом сечении балок. Использование подкосов не обязательно при небольших размерах строения;
- кобылка – продолжение стропила, удлиняющий его элемент меньшего сечения. Используется для расширения свеса крыши.
Поверх стропильной системы вальмовой крыши укладывается обрешетка. Выбор шага, сечения и формы доски зависят от того, какое утепление и какой кровельный материал планируется использоваться для кровли.
Как видно на иллюстрации, расположение стропил для полувальмовой кровли немного отличается, но обрешетка точно так же укладывается поверх стропил с выбранным шагом.
Важно: в особенно ответственных зонах стропила могут быть сдвоенными. Это обычно относится к диагональным и центральным.
Если планируется построить дом с вальмовой крышей, первая забота строителей – определиться с возможностью использования такой конфигурации в целом, удобства ее возведения при заданных размерах постройки, допустимом угле скатов и планами на использование подкровельного пространства. Обычно такой тип кровельных систем не допускает устройства мансарды, даже чердак имеет ограничения по эксплуатации. Это связано как с небольшой высотой и площадью помещения, так и с наличием стоек и подкосов, которые дополнительно уменьшают полезное пространство.
Расчет вальмовой крыши требует серьезных знаний по технике строительства, умении на основании нормативных данных и рациональной геометрии определять параметры конструкции. Поэтому данный вид расчетов лучше доверить профессионалам и заказать в составе проекта здания. При желании самостоятельно выполнить расчетные работы можно воспользоваться специальными онлайн-калькуляторами, которые на основании базовых данных предложат трехмерные и плоские изображения в нескольких проекция и данные для закупки и нарезки материалов.
В качестве наиболее простого примера была выбрана схема вальмовой крыши с традиционными треугольными вальмами, прямоугольной формой здания и стандартными параметрами угла наклона скатов, свесов, типа и шага обрешетки и контробрешетки.
На иллюстрациях (схематических чертежах) представлены виды будущей стропильной системы со стороны боковой длинной стены здания и сверху. Такие проекции дают представление о расположение стропил и основные габаритные размеры кровли.
Аналогично с помощью калькулятора можно рассчитать площадь вальмовой крыши, если заранее известны другие конструктивные параметры.
После окончания расчета итоговая цифра – 151.88 м2 – позволит сориентироваться для закупки кровельного настила, подложки под него, термо-, гидро- и пароизолирующих материалов.
Начало работ
Имея на руках чертежи конструкции вальмовой крыши и все необходимые материалы, а также уже возведенную «коробку» здания, можно приступать к работам.
Необходимые инструменты для строительства вальмовой крыши:
- электрическая или ручная пила и/или электролобзик;
- электрорубанок, шлифовальная машина (по мере необходимости, для выглаживания плохо подготовленных пиломатериалов);
- молоток, гвоздодер, степлер;
- электродрель;
- шуруповерт – при работе не с гвоздями, а саморезами или иным аналогичным видом крепежа;
- ножницы по металлу для разрезания перфорированной ленты и пластин;
- устройство для клепки;
- уровень (обычный или лазерный), рулетка или измерительная планка, шаблоны для запилов, карандаш или маркер для разметки.
Необходимые материалы для строительства вальмовой крыши:
| Название элемента | Сечение пиломатериала, мм |
| Мауэрлат | 100…150 х 100…200, при необходимости больше |
| Стропила (стропильные ноги) | Брус или доска, сечение должно соответствовать расчетной нагрузке с запасом не менее 15% |
| Лежаки, прогоны (коньковые прогоны), брус для усиления | Брус 100…150 х 100…200 |
| Затяжки (ригели) | Доска 50 х 100….150 |
| Элементы шпренгельных ферм, стойки, подкосы | Брус 100…150 х 100…150 |
| Кобылки | Доска 50 х 100 |
| Доски ветровые, торцевые и подшивные | Доска 20…25 х 100…150 |
Под ветровыми, торцевыми и подшивными досками понимаются элементы, используемые для защиты окончаний стропил снизу и сбоку.
Все пиломатериалы (балки вальмовой крыши) должны иметь антипириновую, антисептическую обработку. Выбирать, при возможности вариантов, лучше лиственницу или сосну 1…2 сорта.
Как сделать вальмовую крышу
Возведение конструкции выполняется в несколько этапов.
- Монтаж мауэрлата. В зависимости от материала стен, используется либо армированный пояс (для легкого камня, кирпичной или блочной кладки) из бетона, либо подготовка верхнего края стен под крепеж бруса. Инсталляция осуществляется в пазы или на плоскость. При недостаточной длине брус может наращиваться. Углы рубятся «вполдерева», закрепляются скобами, весь брус крепится анкерами.
- Монтаж вальмовой крыши ведется по месту, поскольку крупные фермы удобнее поднимать по частям. Вначале инсталлируются балки потолочного перекрытия, по ним делается временный настил для удобства работ. Позднее он может быть разобран или использован как черновой пол чердачного помещения.
- Высота вальмовой крыши определяется и проверяется с помощью инструментов, как и вертикальное расположение стоек, горизонтальное – конькового прогона. Проверяются также углы диагональных и центральных стропил в процессе монтажа.
- В первую очередь монтируются центральные балки трапециевидных скатов кровли, потом ребра (диагональные стропила). При этом верхние части балок выводятся на конек и мауэрлат с подрезкой под нужным углом, скрепляются выбранным способом.
- Размеры вальмовой крыши проверяются в процессе монтажа постоянно, поскольку велик риск нарушения правильного уклона балок или недостаточно прочное соединение деталей.
- При необходимости наращивания длины стропил стыки выполняются ближе к коньковому прогону, а сами стропила усиливаются подкосами, сдвинутыми в сторону мауэрлата. Если наращиваются все стропила (кроме укороченных на угловых частях скатов), подкосы и подпорки ставятся так, чтобы их нижние точки опоры образовывали прямую, параллельную карнизу.
- После выполнения свеса (наращивание кобылками или удлинение стропил) карниз подшивается досками.
- Устанавливается мембрана парозащиты, обрешетка, контробрешетка и кровельное покрытие. При настиле мембраны полотнища укладываются внахлест, стыки проклеиваются специальной лентой. Крепление к стропилам осуществляется через бруски контробрешетки. Основная обрешетка укладывается поперек стропил, шаг зависит от выбранного покрытия. Если планируется использовать мягкую черепицу, рулонные материалы, настил выполняется сплошным.
- Осуществляется окончательная отделка кровли – установка нащельников, капельников, водостока, снегозадержателей и прочего.
Важно: установка снегозадержателей необходима в случае малого уклона кровли и расположения строения в зоне обильных снегопадов. Выбор количества и мест монтажа рассмотрен в статье.
Обычно крыша вальмовая четырехскатная в снегозадержателях не нуждается, поскольку угол наклона вальм и трапециевидных скатов составляет более 25 градусов, а сама конструкция не способствует образованию снежных мешков на одном из скатов.
