Как добавить стропила на старую крышу?

Наращивание стропил: советы кровельщиков

При разработке проектов домов обязательно подбирается соответствующая конструкция крыши. Ведь именно крыша придает облику дома законченность и одновременно служит для защиты внутренних помещений от воздействия атмосферы. Несущая конструкция крыши – стропильная система – должна быть способна выдерживать нагрузки, которая оказывает на нее кровля и внешние факторы (снег, ветер). Поэтому важно правильно подобрать сечение и длину стропил, а, при необходимости, выполнить наращивание стропил.

Рассмотрим, как может быть выполнена эта работа.

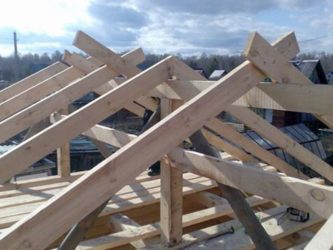

Пример кровли с наращенными стропилами

Как правило, в частном строительстве для изготовления стропильных систем используется доска или брус. Эти изделия имеют стандартные размеры, которые не всегда соответствуют поставленным задачам. Необходимое сечение стропил и их длина должны быть указаны в проекте, размер данных деталей определяется в зависимости от конструкции крыши, веса кровли и климатических условий в регионе строительства.

Но случается так, что подобрать необходимый материал не всегда возможно. К примеру, стандартный брус имеет длину 4,5-6,5 метров, а запроектированная длина стропильной ноги может быть больше. В этом случае, приходится решать вопрос, как нарастить стропила по длине.

Случается, что выполнить наращивание нужно и по толщине материала, для этого к брусу или доске присоединяют дополнительные элементы, которые позволяют получить стропила необходимого сечения.

Наращивание по длине

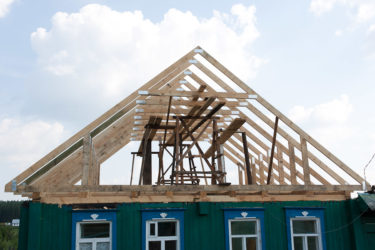

Пример стропил, наращенных в длину

При строительстве частных домов стропила, чаще всего, выполняют из древесины – бревен, досок или бруса.

Для того чтобы получить изделие необходимой длины прибегают к следующим методам наращивания:

• Соединение бруса. Оно может быть осуществлено встык, внахлест или методом косого прируба.
• Соединение досок. В этом случае, получаются составные или спаренные стропила.

 Наращивание, путем соединения встык

Соединение кровельных стропил внахлест

Для выполнения идеального соединения элементов необходимо выполнение следующих условий:

• Стыкуемые концы стропил должны быть отрезаны строго под прямым углом.

Совет!
Если пренебречь этим требованием и выполнить срез торцов под углом, отличающимся от 90 градусов, то стык получится неустойчивым и, при эксплуатации системы возникнет риск образования прогиба на месте стыкования.

• Стыкуемые стропила складываются торцами друг к другу встык, и выполняется их соединение при помощи металлической пластины с зубьями
• Стык с двух сторон укрепляется деревянными накладными деталями, которые прибиваются гвоздями.
• Гвозди при укреплении деревянных накладок следует прибивать в шахматном порядке.

Наращивание, путем соединения внахлест

При выполнении соединения этим способом нет необходимости выполнять срез торцов под определенным углом. Соединение внахлест производится путем накладывания элементов друг на друга так, чтобы длина перехлеста составляла не менее метра. Далее детали соединяются при помощи гвоздей, которые прибиваются в шахматном порядке.

Совет!
При таком способе наращивание вместо гвоздей можно использовать шпильки с шайбами и гайками.

Наращивание методом косого прируба

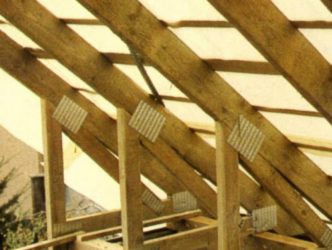

Пример наращивания кровельных стропил косым прирубом

При использовании данного способа необходимо подрезать торцы деталей строго под углом, составляющим 45 градусов. После этого, торцы деталей складываются вместе, и осуществляется их соединение при помощи болта, имеющего диаметр 12-14 мм.

Совет!
При создании стропильных систем, наращенные элементы устанавливаются так, чтобы нагрузки оказывали минимальное влияние на места соединений!

Наращивание кровельных стропил из досок

Рассмотрим, как наращивать стропила по длине, в том случае, если они собраны из досок.

• Первый вариант – сооружаются составные стропила. Две доски, которые требуется соединить, ставятся «на ребро».Соединение деталей производится через «вкладыш» — дополнительный элемент из дерева, который устанавливается между досками.Длина вкладыша не должна быть меньше, чем две высоты доски, а расстояние между вкладышами не должно быть больше, чем высота доски, умноженная на семь. Данный вид наращенных стропил нельзя использовать, как диагональные!
• Второй вариант – выполнить спаренные стропила. При использовании этого метода две (или более) доски складываются широкими сторонами друг к другу (без зазора) и прибиваются гвоздями, которые должны располагаться в шахматном порядке.Для увеличения длины изделия, дополнительный элемент присоединяется встык к первой и внахлест ко второй доске. При этом расстояние между соседними стыками должно быть не менее метра, а располагаться они по стропилу должны в шахматном порядке.При правильном выполнении спаренных стропил, стыки будут расположены в разбежку, и каждый из них будет закрыт цельной доской.

Усиление стропил или наращивание по толщине

Нередко с проблемой, как усилить стропила, домовладельцы сталкиваются уже в процессе эксплуатации дома. Это происходит в том случае, если для создания стропильных систем были использованы брусья или доски неподходящего сечения. Если своевременно не предпринять меры, то стропила могут надломиться, что повлечет необходимость дорогого кровельного ремонта.

Способы усиления стропил

Чтобы укрепить стропила можно:

• Увеличить толщину брусьев;
• Увеличить ширину брусьев.

Второй вариант является предпочтительным, поскольку при одинаковом расходе материала позволяет получить конструкцию, которая обладает большим сопротивлением к нагрузкам. Поэтому, рассмотрим, именно этот способ укрепления стропил.

Для выполнения работы потребуется:

• Гаечные ключи;
• Торцевые головки с трещоткой;
• Болгарка;
• Дрель и шуруповерт;
• Гидроцилиндр.

Совет!
Работы по усилению стропил следует выполнять с помощником.

Рекомендации по выполнению работы

• На первом этапе, следует обратить внимание на крепление стропил к коньку. Если в этом месте будет заметно расхождение, то, воспользовавшись домкратом, следует состыковать верхние концы стропильных ног, и укрепить их, используя металлическую ленту с перфорацией или доску толщиной два сантиметра.
• Далее следует устранить прогиб стропил при помощи гидроцилиндра. Перед этим, следует провести упрочнение мест соединения стропильных ног к мауэрлату, для чего сбоку (при наращивании ширины стропил) или снизу (при увеличении их толщины) прикручивается доска при помощи саморезов. Эта доска должна быть прикручена и мауэрлату, чтобы в процессе работы стропильные ноги не разошлись в стороны.
• В брусе или доске, прикрепленной на саморезы, просверливаем отверстия, которые должны пройти через обе детали – укрепляемые стропила и подшитый брус. При этом нужно следить, чтобы отверстия располагались не по прямой линии, а «змейкой».
• Крепление деталей осуществляется при помощи шпилек с шайбами и самоконтрящимися гайками.

Замена поврежденных стропильных ног

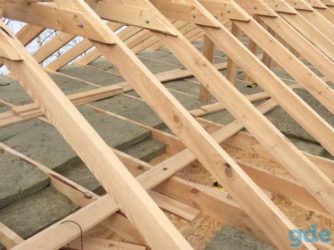

Стропильная система кровли

Если стропила надломлены или, вследствие попадания на них влаги, часть деревянных конструкций загнила, то приходится прибегать к радикальным методам. Таким методом является замена стропил.

Вот рекомендации по выполнению этой работы:

• Если требуется заменить сгнившие стропила, то сначала нужно снять кровельное покрытие с обеих сторон кровли дома.
• Далее над центральной частью стропил, которые расположены по соседству с заменяемыми деталями, перепиливают бруски и осторожно удаляют гвозди.
• На место поврежденной детали устанавливают новые стропила, прикрепляя их к старым брускам. Для крепления следует использовать гвозди длиной 12-15 см.
• Если потребуется удаление и замена горизонтальной стяжки, то работу начинают с установки временных стоек, подпирающих горизонтально расположенные балки. Затем отделяют от поврежденной детали несущие стойки, которые будут вновь использованы после замены детали, и устанавливают новую стяжку. После окончания работы, временные подпорки убирают.
• При необходимости замены стойки, рядом с ней устанавливают аналогичную временную стойку с упором на доску толщиной от 2,5 см. После замены поврежденной детали новой, временную подпорку удаляют.

Выводы

Стропильная система крыши – это несущая конструкция, которая в процессе эксплуатации испытывает серьезные нагрузки. Поэтому к проектированию и строительству данных систем следует подходить профессионально и ответственно. При несоблюдении технологии, возможно, возникновение различных проблем, для устранения которых потребуется трудоемкий и сложный ремонт.

Источник: https://krovlyakryshi.ru/stropilnaya-sistema/narashhivanie-stropil-449

Капитальный ремонт стропильной системы и рекомендации по ее усилению

Крыша является верхним конструктивным элементом сооружения, который предохраняет деревянный дом от воздействий атмосферы. Стропильная система любой из крыш состоит из стропильных ног и обрешетки. Данная система поддерживает крышу, намного облегчает монтаж кровельных покрытий и является одним наиболее важным конструкционным элементом дома.

Долговечность и сохранность крыши обеспечивается грамотным обустройством системы вентиляции чердачного помещения либо воздушной вентилируемой прослойкой в бесчердачной крыше, правильным содержанием кровельного покрытия, и, самое главное, необходимо производить своевременное усиление либо ремонт стропил.

Причины ремонта стропильной конструкции могут зависеть от больших снеговых нагрузок, при которых стропила подламываются, и, как следствие, от длительного затекания – загнивают и разрушаются.

Причины ремонта стропил при загнивании поясняются тем, что в качестве материала для стропильной системы при сооружении домов используются доски и брусья из хвойных пород древесины.

В нашей статье рассмотрим варианты, которые позволяют произвести усиление стропильной конструкции, а так же расскажем о способах восстановления поврежденных и сгнивших стропильных ног и участков мауэрлата.

1. Усиление несущей стропильной конструкции;
2. Способы восстановления поврежденной стропильной конструкции.

Усиление несущей стропильной конструкции с помощью применения различных вариантов

В висячих и наслонных стропильных системах, чтобы увеличить несущую способность стропильных ног, применяют несколько вариантов установок. Усиливают стропила дополнительной деревянной балкой — подмогой, двусторонними накладками и установкой подкосов, либо обустройством дощато-гвоздевой фермы.

Участок пролета стропильной ноги между подстропильной ногой и мауэрлатной балкой, даже при сечении материала, подходящего под прочностные характеристики, может не пройти расчет на прогиб. В данном случае, единственным решением в создавшейся ситуации, является увеличение высоты стропильных ног.

Усиление стропила можно произвести и методом включения в балку подмоги. Роль подмоги выполняет дополнительная деревянная балка, сечением, подобранным под расчеты на прогиб, включая высоту сечения стропила. Месторасположение подмоги находится в промежутке между подстропильной ногой и мауэрлатом (рис.).

Крепится дополнительная балка к стропильной ноге зубчатыми пластинами из металла либо болтовыми хомутами.

Место опоры неразрезной стропильной ноги на подкос является довольно опасным узлом, где может возникать достаточно большой изгибающий момент. При увеличении изгибающего момента выходом из опасной ситуации может быть лишь увеличение сечения и высоты стропильной ноги.

Другой вариант решения заключается в увеличении ширины стропила. Ширину неразрезной стропильной ноги можно увеличить с помощью двусторонних дощатых накладок (рис.). Накладки шириной подбираем путем расчета суммарного сечения стропильной балки на максимальный изгибающий момент.

К балке накладки крепятся с обеих сторон болтовыми хомутами, болтами либо гвоздевым боем.

При усилении стропильной ноги двумя способами единовременно, например, усиление стропила подмогой и двусторонними дощатыми накладками, рекомендуют балку стропильной ноги увеличить по длине и край ее опирания на покос вывести за узел. Применение данного конструктивного решения решит не только усиление место прогиба в пролете, но и усиление опорного узла.

Часто при различных обстоятельствах возникает потребность произвести реконструкцию крыши под более крутой скат. При этом делается установка новых стропильных ног, методом их сращивания перекрестной стенкой из досок гвоздевым боем со старой стропильной системой, если это позволяет целостность и сохранность старых стропил. Новые стропила вводятся в конструкцию ниже либо поверх старых стропил. При этом образуется дощато-гвоздевая ферма (рис.), которая обеспечивает и новый угол уклона кровли и повышает жесткость стропильной системы.

Рассмотренный выше способ усиления стропильной конструкции ускоряет процесс работ за счет того, что старую крышу можно не демонтировать. При этом не увеличивается подкрышное пространство, и если цель изменения угла уклона крыши было обустройство мансардного чердака, то дополнительного объема мы не получим.

Способы восстановления поврежденной стропильной конструкции

Часто усиление стропильной конструкции подразумевает своевременный ремонт стропил. Причины ремонта стропильной конструкции возникают при подгнивании конца стропильной ноги. Загнивание древесины может произойти по причине использования сырого материала для балок либо при отсутствии правильно обустроенной вентиляции холодного чердачного помещения. Подгнивание мауэрлата либо концов стропильных ног может происходить и из-за отсутствия чердачных продухов.

При достаточном обеспечении вентиляции и достойном утеплении чердака загнивание древесины может наступать и при повреждении воздушных продухов и пароизоляции в конструкции мансардного помещения. причина гниения стропильных ног и мауэрлата скрывается в протечке кровли либо в отсутствии слоя гидроизоляции между кладкой стены и древесиной, где часто увлажнение древесины происходит от кладки.

В данном случае, при подгнивании конца стропильной ноги, узел опирания балки на мауэрлат теряет свою надежность и требуется усиление стропила в узле опирания. Решить задачу можно методом прикрепления дополнительного подкоса к нижнему концу стропильной ноги, и упереть его в эту же мауэрлатную балку (рис.). Крепление дополнительных подкосов производят гвоздевым боем с опиранием на стропиле в прибоины.

Дополнительную устойчивость балке стропильной ноги можно придать, если раздвинуть нижние концы дополнительных подкосов. Если усиливающие подкосы упереть в дополнительный лежень, таким образом, появляется возможность частично уменьшить прогиб стропильной ноги в пролете между мауэрлатом и подстропильной ногой.

Восстановить и усилить поврежденные участки конструкции можно с помощью нескольких способов, которые рассмотрим ниже.

Например, ремонт узла опирания стропильной ноги на мауэрлат, можно произвести с помощью деревянных накладок, которые опираются на мауэрлат торцом. Заметим, что данный способ используют лишь при одиночном повреждении стропильной балки с последующей установкой скрутки из проволоки.

Ремонт стропильной ноги можно произвести с помощью прутковых протезов (рис.). Преимущество данного способа заключается в применении при массовых повреждениях стропильной балки. Ремонт стропил с использованием прутковых протезов начинается с закрепления стропильной балки на временных опорах.

Далее поврежденную часть стропила необходимо выпилить, для этого нужно разобрать часть кровельного покрытия. Прутковый протез надевается на стропильную балку и опирается на мауэрлат. Протез должен быть обеспечен опорной площадкой предотвращающей сползание стропильной ноги, которая в него упирается.

Подкосная решетка обеспечивает жесткость сжимания верхнего пояса протеза.

Причины ремонта стропильной конструкции часто заключаются в повреждении конца стропильной ноги и подгнивании участка мауэрлата, на который опирается стропильная балка. При такой ситуации можно воспользоваться накладками, опирающихся на балку (рис.). Для начала стропильную ногу закрепим на временных опорах и выпилим поврежденные участки мауэрлата и стропильной ноги.

Далее в кладку забьем костыли и уложим на них метровую балку. На перекрытие либо непосредственно на стену можно уложить лежень длиной в один метр, если это допускает сделать конструкция перекрытия либо стен. По обе стороны стропильной ноги укрепляем гвоздевым боем усиливающий подкос и упираем его в уложенную балку. Для поддержки обрешетки сделаем новую удлиненную кобылку.

Обеспечение нормального процесса воздухообмена в чердачном перекрытии является одним из наиболее важных моментов для сохранности древесины деревянной конструкции крыши. При недостаточном обмене воздуха в чердачном помещении происходит развитие грибковых спор и как следствие, загнивание древесины. Для восстановления вентиляции необходимо провести ряд мероприятий (рис.).

Стоит знать, что площадь сечения продухов и слуховых окон должна составлять от 1/300 до 1/500 от площади всего чердачного перекрытия. Ширина продухов не должна превышать 2,5 см. Изучив характер движения потоков воздуха в помещении и определив температуру воздуха на границе утеплителя, может появиться необходимость в дополнительных слуховых окнах и продухах. Заметим, что на верхней границе утеплителя температура воздуха не должна превышать двух градусов вне зависимости от уровня отрицательного показателя температуры наружного воздуха.

Может быть, что появится необходимость увеличить толщину слоя утеплителя. Для этого его стоит измерить, может, будет достаточно и просто разрыхлить слежавшийся утеплитель (это необходимо делать один раз в течение пяти лет). Проблема при недостаточном воздухообмене может скрываться и в поврежденной пароизоляции, находящейся под слоем утеплителя, для этого ее стоит просто восстановить.

Стоит добавить, что людей решивших строить сруб, может смущать кирпичная стена на изображениях. Не беспокойтесь, она тут не играет никакой роли, так как стропильная система одинакова, как в кирпичном, так и в деревянном доме. Ваша задача — ознакомиться с тем, как ее ремонтировать и мы в данной статье попытались дать исчерпывающую информацию. Пользуйтесь ей и все у вас будет в целости. Но кроме этого может ознакомиться и с другими материалами нашего сайта.

Источник: http://srubnbrus.com/952.html

Как сделать стропила на крышу — Кровля и крыша

Возведение каркаса крыши выполняется согласно разработанному проекту, в котором указаны все необходимые параметры, включая тип конструкции, шаг стропил, сечение элементов и способ монтажа узлов.

Принципы расчета системы

В процессе эксплуатации кровли ее каркас испытывает высокие нагрузки различных типов:

• постоянные (вес самой стропильной системы и кровельного пирога);
• периодические (ветровая и снеговая нагрузка, вес человека, обслуживающего или ремонтирующего крышу или дымоход).

Чтобы правильно рассчитать и сделать надежную крышу, необходимо определиться с ее конфигурацией, выбрать вид кровельного покрытия, вычислить оптимальный угол наклона скатов. Степень сложности каркаса и размеры его элементов в определенной степени зависят от параметров расчетной нагрузки, основная часть которой приходится на стропила. Такие размеры деревянного стропила, как сечение, желательно выбрать с некоторым запасом по прочности.

Как рассчитать длину стропил? Для вычислений требуется применить теорему Пифагора (если известна длина торцевой стены и высота расположения конька), либо теорему синусов (если помимо длины торцевой стены известен угол наклона ската кровли).

Для изготовления стропила можно использовать доски или брус. Построить каркас крыши, рассчитанный на высокие нагрузки, помогут дополнительные элементы, придающие конструкции жесткость.

Определяем шаг стропил

Чтобы сделать расчет такого параметра, как шаг стропил, необходимо принять во внимание вес кровельного покрытия, угол наклона скатов, ветровые и снеговые нагрузки. В среднем шаг (расстояние между соседними ногами, формирующими скат крыши) колеблется в диапазоне от 70 до 120 см.

Чтобы исключить риск деформации стропильных ног под высокими нагрузками, рекомендуется использовать сухой пиломатериал при монтаже стропильной системы. Обычно это брус или доска толщиной не менее 50 мм. Точные размеры деревянного стропила и других элементов определяются исходя из требований к прочности конструкции.

Шаг стропил зависит от степени уклона крыши и длины стропильных ног. Чтобы построить прочную крышу, перекрыв большой пролет между коньком и верхней частью стены, шаг стропил следует уменьшить. К примеру, для кровли с уклоном 45° максимальный шаг следует делать не более 80 см. Уменьшить шаг стропил следует и при использовании тяжелых кровельных материалов, к которым относится керамическая черепица, цементно-песчаная плитка, асбоцементный шифер.

Особенности расчета сечения элементов стропильной системы

Если предстоит построить крышу своими руками, необходимо сделать расчет размеров стропильных ног – вычислить требуемое сечение стропил. Рассматривая, как рассчитать стропила, следует обратить внимание на характеристики материала, из которого изготавливаются стропильные ноги.

Нормативные документы регламентируют несущую способность, какую имеет древесина различных пород. Если рассматривается сечение стропил из бруса или досок, ослабленных вырубками и/или отверстиями под болтовые соединения, несущая способность древесины рассчитывается с коэффициентом 0,8 от нормативного значения. Также необходимо обратить внимание на сорт древесины для изготовления – дефекты снижают ее устойчивость к нагрузкам. Сечение стропил подбирается с учетом стандартных размеров пиломатериала. Делать неразрезную несущую конструкцию следует из бруса или доски длиной не более 6,5 м.

Рассчитав систему и определив размеры стропильных ног и ригелей, требуется вычислить общий вес этих элементов и добавить полученное значение к расчетным нагрузкам:

• полный объем пиломатериалов, необходимых для каркаса крыши, умножается на объемный вес древесины;
• полученное значение (собственный вес стропил, кг/м2) прибавляется к расчетной нагрузке;
• расчетная схема конструкции пересчитывается с использованием полученного выше результата.

Обработка стропильных элементов антисептиком

В частном строительстве возведение стропильной системы чаще всего ведется из пиломатериалов, поскольку древесина доступна по цене и позволяет изготавливать конструкции своими руками без применения сложного инструмента. Подготовленный к монтажу древесный материал (такой как брус, оцилиндрованное бревно) нередко попадает на строительную площадку уже обработанный защитными средствами в производственных условиях. Но на изготовление обычно идет доска или брус, не пропитанный специальными составами.

Чем обработать стропила перед монтажом каркаса крыши? Обработка требуется для защиты древесины от гниения и предотвращения опасности возгорания. Обработка антисептиком и огнезащитным составом может проводиться по отдельности. С использованием комплексного огнебиозащитного средства обработка займет вдвое меньше времени.

Обработка антисептиком или комбинированным составом должна выполняться в два приема. Необходимо пропитать верхний слой древесины специальной жидкостью, нанеся ее кистью или валиком. После высыхания первого слоя обработка антисептиком повторяется.

Стропила скатной крыши

Как сделать стропила для скатной кровли? Строительство стропильной системы односкатной или двускатной крыши своими руками требует внимательного подхода к изготовлению стропильных ног. Размеры рассчитываются на этапе проектирования кровли. Чтобы правильно сделать эти элементы конструкции, необходимо использовать пиломатериал регламентированного проектом сечения и длины.

Степень сложности работ во многом зависит от того, какая конструкция выбрана для монтажа. Если требуется делать наслонные стропила из досок или бруса, каждый элемент подгоняется по месту установки при креплении его к коньковому прогону и мауэрлату. Важно строго следить за соблюдением геометрии всей конструкции.

Висячие стропильные фермы удобнее изготавливать по шаблону, чтобы добиться точного совпадения размеров каждой конструкции. Для этого вырубки в досках и сборку ферм рекомендуется делать на земле. Затем необходимо сделать проверку горизонтальности мауэрлата или опорных балок, геометрических размеров коробки здания. Устранив возможные недочеты можно приступить к монтажу стропильных ферм на доме.

Диагональные стропила

Обустройство стропильной системы вальмовой крыши своими руками требует монтажа различных видов стропил, таких, как:

• накосные (диагональные балки, формирующие треугольный скат);
• центральные вальмовые;
• боковые;
• укороченные (нарожники).

Боковые стропильные ноги изготавливаются из доски и устанавливаются аналогично элементам обычной скатной кровли с висячей или наслонной конструкцией. Центральные вальмовые стропила представляют собой наслонные элементы. Чтобы сделать нарожники, применяются бруски или доски, которые крепятся к диагональным балкам и мауэрлату.

Как сделать стропила для вальмовой крыши? Чтобы правильно смонтировать данный вид кровельной конструкции, требуется точно рассчитать сечение и угол наклона накосных балок. Размеры элементов зависят от длины перекрываемого пролета. Важно соблюсти симметричность при монтаже диагональных стропильных балок, в противном случае под нагрузкой крыша может деформироваться.

Изготовление стропил под заданный размер

Использование унифицированных пиломатериалов для изготовления различных элементов стропильной системы позволяет оптимизировать затраты на строительство и упростить расчет и монтаж узлов крыши. В частности, при необходимости сделать стропильные ноги определенного сечения и длины может использоваться цельный брус, его отрезки или доски.

Чтобы изготовить своими руками жесткую балку, применяется метод сплачивания досок – они соединяются широкими сторонами и пробиваются в шахматном порядке гвоздями. Длинную балку заданного сечения можно делать из четырех и более правильно сплоченных досок – соединенных между собой со сдвигом на половину длины доски. Такая балка отличается высокой прочностью и может использоваться как диагональная стропилина.

Решая вопрос, как удлинить стропила, можно применить метод вкладыша. В этом случае между двумя досками укладывается третья, выступающая на определенную длину. Чтобы соединить доски используются гвозди, вбитые в шахматном порядке. Важно не только тщательно выровнять доски, но и вложить в пустующий промежуток между крайними элементами фрагменты доски (вкладыши), соответствующие по толщине центральной доске. Данный метод позволяет делать наращивание в длину стандартных стропильных ног (не вальмовых).

Принципы крепления стропил

Чтобы обеспечить надежность стропильной системы, возводимой своими руками, необходимо заранее определиться с тем, как крепить стропила в коньке и к опоре крыши. Если предполагается сделать крепление, которое предотвратит деформацию крыши при усадке здания, необходимо вверху скрепить стропила между собой болтом с гайкой или шарнирной пластиной, а внизу установить специальный крепежный элемент – скользящую опору.

Висячая ферма требует жесткого крепления стропил между собой в коньке: можно использовать гвоздевое соединение, метод врубки, накладные пластины из доски или металла. Наслонная система не предусматривает соединения стропильных ног между собой – они монтируются к коньковому прогону.

Как крепить стропила к основанию крыши? Чтобы правильно закрепить стропила на мауэрлате, выруб необходимо делать в стропильной ноге, чтобы не ослаблять опору крыши. При монтаже стропильных ферм на балки перекрытия также следует изготовить вырубы, но в этом случае выемка выполняется и в опорной балке.

Как сделать стропила на крышу: шаг и размер, как крепить и рассчитать длину
Как самостоятельно сделать стропила на крышу. Расчет шага и длины стропил, чем обработать и как удлинить и соединить стропила между собой.

Источник: vseokrovle.com

[content-egg module=GdeSlon template=compare]

Крыша – это основной элемент любого банного сооружения, устанавливаемый в последнюю очередь. Установленная крыша позволяет защитить постройку от внешних воздействий и влияет на эстетическую привлекательность здания. Зачастую на баню монтируются крыши с массой надстроек, не имеющих функциональной нагрузки.

Создавать кровлю можно самостоятельно, чему в немалой степени способствуют простые схемы обустройства и невысокие требования, предъявляемые к данным конструкциям. В данной статье пойдет речь о том, как сделать крышу на баню своими руками.

Источник: https://krovlyaikrysha.ru/kak-sdelat-stropila-na-kryishu.html

Как ставить стропила на крышу

Возведение стропильной системы является достаточно сложным и ответственным делом. Однако ее можно сделать самостоятельно, если следовать определенным правилам.

В данной статье будет рассказано об элементах кровельной конструкции, а также о том, как ставить стропила на крышу.

Элементы стропильной системы

Перед тем, как ставить стропила на двухскатную крышу, необходимо узнать из каких элементов состоит кровельная конструкция.  В ее состав входят:

• Мауэрлат. Это брус, жестко фиксируемый вдоль несущих стен постройки. Для его изготовления, как правило, применяют брус сечением 15 на 15 сантиметров. Мауэрлат служит нижней опорой для стропил, а также равномерно распределяет нагрузку, создаваемую кровельной конструкцией, на стены постройки. Между несущей стеной и мауэрлатным брусом должен располагаться гидроизоляционный материал, например, рубероид. Если кровельный каркас изготавливается из металла, в качестве мауэрлата используются швеллеры или двутавры.

• Стропильные ноги. Являются основным элементом кровельного каркаса. Их размер принимается в соответствии с проектными расчетами. Нижние части стропил опираются на брус мауэрлата, а верхние – на коньковый брус. Для их изготовления независимо от типа возводимой конструкции рекомендуется использовать сосновую доску сечением 150 на 50 мм или 200 на 50 миллиметров.

• Прогон. Представляет собой горизонтально расположенный брус, который перпендикулярно пересекает стропильные ноги по всей длине кровли. В стропильной конструкции присутствуют три типа прогонов: боковые, коньковый и мауэрлат.

• Лежень. Представляет собой горизонтальный брус, который монтируется на внутреннюю несущую стену. Этот элемент служит опорой для стоек и равномерно распределяет создаваемую ими нагрузку. Лежни устанавливают сложных стропильных систем. Другими словами, этот элемент крыши не является обязательным и применяется в необходимых случаях.

• Затяжка. Является элементом висячей системы стропил. Затяжка образует со стропильными ногами треугольную ферму. Этот элемент снижает распорное усилие, создаваемое висячими стропилами на стены здания. Расположение затяжки зависит от типа возводимой конструкции крыши.

• Ригель. Этот элемент, как и затяжка, связывает стропила. Ригель делает конструкцию более прочной и устойчивой. Для его изготовления обычно применяют брус сечением 10 на 15 сантиметров. На ригель, в отличие от затяжки, оказывается нагрузка на сжатие, а не на растяжение.

• Стойки. Представляет собой брус, устанавливаемый вертикально. Используется в случае, если ширина здания достаточно большая. Этот элемент усиливает стропильную систему изнутри. На стойки устанавливаются прогоны, подпираемые подкосами.

• Подкосы. Представляют собой наклонные брусы, поддерживающие горизонтальные элементы. Подкосы усиливают конструкцию фермы и противодействуют перекосу и сжатию кровельной конструкции.

• Свес кровли. Это часть стропильных ног, выступающих за внешние стены здания приблизительно на 40 сантиметров. Свес защищает внешние стены постройки от дождевой и талой воды, скатывающейся с крыши.

• Кобылки. Представляет собой отрезок доски. Используется для удлинения нижней части стропильной ноги.

Инструменты и материалы

Кровельную конструкцию следует изготавливать из дерева хвойных пород. Влажность используемой древесины должна быть менее двух процентов. Перед применением материал необходимо обработать с помощью специальных защитных средств.

Прочность кровельной конструкции зависит от:

• Качества используемого материала;

• Правильности выполненных расчетов.

Перед тем, как ставить стропила на крышу, необходимо подготовить следующие инструменты и материалы:

• Гидроизоляционный материал;

• Набор свёрл для электродрели;

Для изготовления стопил применяют брус или обрезную доску. Элементы из древесины следует обработать биозащитными и огнезащитными материалами.

Перед монтажом необходимо выбрать вид конькового соединения и способ фикасции стропил к балкам или мауэрлату.

Расчет шага стропил

Этому вопросу необходимо уделить особое внимание, ведь от шага установки стропил и их сечения зависит прочность кровельной системы.

При расчете расстояния между стропилами следует учитывать постоянные и временные нагрузки на возводимую крышу.  Постоянную нагрузку создают следующие элементы:

• кровельный пирог (пароизоляция ,утеплитель, гидроизоляция);

• элементы отделки мансарды или жилого чердака.

К временным нагрузкам относятся:

• нагрузка, создаваемая слоем снега;

• вес работника, выполняющего ремонт или обслуживание крыши.

Для выполнения расчетов (сечение и шаг стропильных ног) необходимы теоретические знания, а также практические навыки. Определить примерные параметры кровельной конструкции можно с помощью следующей таблицы:

Также при выборе расстояния между стропилами необходимо учесть рекомендации по укладке выбранного кровельного материала.

Типы стропильной системы

Существуют два типа стропил: висячие и наслонные. Каждый тип будет рассмотрен по отдельности.

Висячие

Висячие стропильные системы применяют в случаях, когда в доме нет внутренних опор (колонны, стены). Эта конструкция опирается наружные опорные стены.

В этом случае стропила работают на сжатие и изгиб. Висячие стропила оказывают распирающее усилие на наружные стены дома. Чтобы его снизить, используют затяжку.

Затяжку изготавливают из деревянного бруса или металла. Ее расположение зависит от конструкции возводимой кровли.

Например, при возведении крыши мансардного типа затяжку располагают у основания. В этом случае она выполняет функции балки перекрытия.Чем выше расположена затяжка, тем больше нагрузка оказывается на нее.

Висячую стропильную конструкцию используют в случае, если дистанция между опорами менее 6,5 метров.  Для изготовления этих стропил применяют доски, бревна, или брус. Для соединения элементов друг с другом применяют:

Наслонные стропила

Стропила этого типа используют в зданиях с капитальной внутренней стеной. Эти элементы, как правило, изготавливают из древесины.

Опорой для наслонной стропильной системы служат внутренние элементы (колонна, стена). В этом и заключается их основное отличие от стропил наслонного типа.

Стропила данного типа работают лишь на изгиб. Наслонные стропильные конструкции в сравнении с висячими являются более экономически выгодными и легкими.

Установка стропил двускатной крыши состоит из следующих этапов:

1. Изготовление шаблона стропильной фермы. Необходимо поднять две доски на потолочное перекрытие, а затем соединить их между собой с одного края при помощи гвоздей. Далее нужно установить свободные концы досок на опорную балку и зафиксировать угол между досками. Для этого необходимо прибить поперечную перемычку. Затем нужно опустить полученный шаблон на опорную балку и отметить угол подрезки стропильных ног с помощью карандаша. Следует отметить, что от качества выполненного шаблона будет зависеть прочность и надежность всей кровельной конструкции.
2. Спустить сделанный шаблон вниз и начать изготовление стропил. Шаблон нужно хорошо скрепить, чтобы его при спуске не нарушился угол между стропилами. Первую изготовленную стропильную ферму поднимают на постройку и устанавливают на основание.
3. Отметить место среза на мауэрлате и стропильных ногах и выполнить срез с помощью бензопилы. Далее необходимо начать сборку очередной стропильной фермы.
4. Установить на мауэрлатный брус по краям здания первые две стропильные фермы. Стропила, установленные по краю мауэрлатного бруса закрепляют с двух сторон с помощью подпорок. Затем натянуть между ними шнур для определения уровня. Стропильные фермы должны быть установлены перпендикулярно основанию перекрытия.
5. Собирать остальные стропильные фермы нужно после того, как выставлен уровень и проверены все крепления. Стропила не будут смещаться, если между ними забить по две доски. Далее необходимо закрепить поперечные планки и подпорки.
6. Выполнить монтаж пароизоляционного, теплоизоляционного и гидроизоляционного слоя. Кровельный материал крепится к обрешетке. Ее шаг зависит от выбранного материала для кровли.

В данном видео рассказывается о том, как ставить стропила на крышу:

:

Источник: http://info-krovlya.ru/remont-krovli/kak-stavit-stropila-na-kryshu.html

Как добавить стропила на старую крышу?

Крыша является верхним конструктивным элементом сооружения, который предохраняет деревянный дом от воздействий атмосферы.

Стропильная система любой из крыш состоит из стропильных ног и обрешетки.

Данная система поддерживает крышу, намного облегчает монтаж кровельных покрытий и является одним наиболее важным конструкционным элементом дома.

Долговечность и сохранность крыши обеспечивается грамотным обустройством системы вентиляции чердачного помещения либо воздушной вентилируемой прослойкой в бесчердачной крыше, правильным содержанием кровельного покрытия, и, самое главное, необходимо производить своевременное усиление либо ремонт стропил.

Причины ремонта стропильной конструкции могут зависеть от больших снеговых нагрузок, при которых стропила подламываются, и, как следствие, от длительного затекания – загнивают и разрушаются.

Причины ремонта стропил при загнивании поясняются тем, что в качестве материала для стропильной системы при сооружении домов используются доски и брусья из хвойных пород древесины.

В нашей статье рассмотрим варианты, которые позволяют произвести усиление стропильной конструкции, а так же расскажем о способах восстановления поврежденных и сгнивших стропильных ног и участков мауэрлата.

1. Усиление несущей стропильной конструкции;
2. Способы восстановления поврежденной стропильной конструкции.
