Конструктивно двускатная конструкция крыши наиболее простая в изготовлении. Она может иметь несколько отличающихся видов: ломаная, ассиметричная и симметричная, но в целом ее конструкция выглядит примерно одинаково во всех случаях. В отличии от других видов, устройство стропильной системы двухскатной крыши своими руками выполнить сможет любой, имеющий строительные навыки, человек.

Двускатная конструкция — самая популярная для обустройства крыши дома

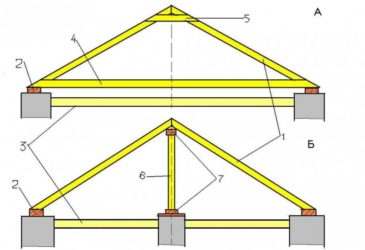

Элементы конструкции стропильной системы

стропильная нога – это наклонная балка из бруска с сечением 150х50 мм, соединяющая конек и мауэрлат. На этот элемент ложится основная нагрузка всей кровли, поэтому стропильные ноги нужно располагать на расстоянии 60-120 см. между собой, в зависимости от вида материала для кровли и планируемых нагрузок;
лежень представляет собой брус, аналогичный мауэрлату, лежащий на внутренней перегородке. В него опираются центральные стойки. У висячей стропильной системы двухскатной крыши, устройство которой несколько отличается от наслонной, этот элемент отсутствует;
затяжка соединяет между собой две противоположные стропильные ноги в висячей системе, образуя вместе с ними треугольник. Служит для того, чтобы они не разъехались;

Стропила двускатной крыши

стойки подпирают конек и упираются в центральную несущую стену здания. Они принимают часть нагрузки всей кровли и передают на стену. Изготавливают стойки из бруса;
подкосы соединяют стропильные ноги с жесткими несущими элементами: стойками и затяжками. Это в несколько раз увеличивает жесткость конструкции;
обрешетка набивается на стропила двускатной крыши сверху. Делают ее из досок толщиной до 30 мм. Может быть сплошной, разреженной и из листовых материалов. Обрешетка несет функцию опорной плоскости для кровли, а также придает дополнительную жесткость всей стропильной системе двухскатной крыши. Устройство обрешетки того или иного типа зависит от требований, предъявляемых к кровельному материалу;

Стропильные системы наслонного типа

конек – это брусок, соединяющий все стропильные ноги в местах их крепления друг к другу в верхней части крыши. Он имеет горизонтальное расположение;
свесом называется, выступающая за стены до 40 см, часть стропильных ног. Он нужен для того, чтобы дождевая вода не мочила стены;
кобылки – это дощечки, прибиваемые к стропильным ногам в случае отсутствия свеса. Они играют роль удлиняющих элементов.

Стропильные системы висячего типа

Перед тем, как начинать устройство стропильной системы двухскатной крыши своими руками необходимо определиться с ее типом и рассчитать потребность в материалах. Висячую систему устраивают в тех случаях, когда в конструкции здания не предусмотрена внутренняя несущая стена, или если необходимо просторное чердачное пространство, например для строительства мансарды. Количество пиломатериала рассчитывают, исходя из площади перекрытия и высоты крыши.

Монтаж стропильной системы своими руками

Порядок проведения работ при сооружении стропильной конструкции может быть следующий:

установка и крепление мауэрлата на наружные стены. Он укладывается с той стороны, куда планируется делать наклон крыши. Предпочтительно, чтобы эти стены были параллельны внутренней несущей стене здания. Под брус необходимо положить слой гидроизоляции любого типа;
укладка лежня производится аналогично сооружению мауэрлата;

Устройство стропил для сруба

на лежень вертикально устанавливаются стойки. Закрепить их можно в паз или металлическими уголками. От высоты стоек напрямую зависит угол, под которым наклонена кровля, поэтому если требуется сделать крышу с заданным углом, то вычислить высоту стоек можно с использованием простейших тригонометрических формул. К примеру, для угла в 45 градусов, необходимо, чтобы высота стоек была равна расстоянию между мауэрлатом и лежнем. Расстояние между стойками должно соответствовать желаемому расстоянию между стропилами двускатной крыши;
все стойки соединяются между собой коньком, который должен лечь строго горизонтально.

На этом устройство основных несущих элементов можно считать законченным. Следующим этапом в устройстве стропильной системы двухскатной крыши своими руками является установка стропил.

Стропильная система для двухскатной крыши

Как уже было сказано ранее, стропильные ноги можно скреплять между собой внизу на земле. Для этого изготавливается шаблон из небольших брусков с заданным углом и длиной. Затем по нему делается необходимое количество стропильных ног. Если система висячая, то они еще соединяются затяжками. После этого производится установка стропил двухскатной крыши своими руками на место и закрепление их на коньке.

В случае устройства стропильных ног «по месту», они просто укладываются на конек в местах, где находятся стойки и соединяются между собой в верхней своей части. В нижней части они крепятся к мауэрлату. После этого стропилам можно придать жесткость с помощью подкосов. Выполняя установку стропил двухскатной крыши своими руками, необходимо учитывать, что на эти конструктивные элементы приходится самая большая нагрузка.

Схема строения стропил для двухскатной крыши

Обеспечить надежность всей конструкции можно, только если все соединения и крепления выполнены грамотно и качественно. Одним из самых ответственных мест во всей конструкции является точка, где стропильная нога контактирует с мауэрлатом. В этом месте равнодействующая всех сил, действующих на кровлю, направлена в направлении стропильной ноги, «смотрящей» под углом вниз. Поэтому стропила со временем могут разъехаться. Задача стоит такая, чтобы эту равнодействующую направить перпендикулярно стен, то есть в направлении действия силы тяжести.

Сделать это можно двумя способами:

Упереть стропильную ногу под углом в мауэрлат и прибить гвоздями. В этом случае нужно будет делать кобылки, так как свес не образуется.

Сделать прямоугольный вырез в стропильной ноге, которым она будет упираться в мауэрлат. Такая конструкция более надежная.

Удлинение стропильных ног с помощью кобылок

Крепление стропил к мауэрлату любым из этих способов позволит избежать деформации стропильной конструкции.

Устройство обрешетки и мелких элементов

Когда вся основная конструкция уже установлена и нет сомнений в ее надежности, можно приступить к монтажу остальных элементов. Вначале можно закрыть фронтоны досками. Это позволит обрезать пиломатериал «по месту» более ровно. Если требуется монтаж кобылок для устройства свеса, то производятся и эти работы. К кобылкам крепят карнизную доску и подшивают карниз.

Обрешетку делают из досок с необходимым шагом или сплошную. Начиная с нижней, прибивают доски на нужном расстоянии друг от друга. Первая доска должна быть прибита строго параллельно карнизу.

Стропильная система двускатной крыши — вид изнутри

Монтаж стропил двускатной крыши дело ответственное, так как от этого зависит прочность и долговечность всей сооруженной конструкции. Выполнить эту работу нужно качественно.

Установка стропильной системы двухскатной крыши (видео)

Источник: https://ibuildrussia.ru/ustrojstvo-stropilnoj-sistemy-dvuxskatnoj-kryshi-svoimi-rukami

Монтаж стропил двускатной крыши самостоятельно

Стропильная система – это каркас любой крыши. Именно от качества и правильности ее возведения будет во многом зависеть срок службы всей конструкции. В саму систему входит множество элементов. Но, не смотря на сложность сделать ее своим руками вполне возможно. Наиболее распространенным видом стропильной системы является двускатная крыша, о нюансах ее создания и пойдет речь ниже.

Что входит в состав стропильной конструкции

Прежде чем приступить к монтажу любой конструкции, следует узнать о ее составе и основных элементах. Каркас двухскатной крыши содержит в себе такие элементы:

Мауэрлат – элемент, который монтируется по верхнему периметру стен. Он необходим для равномерного распределения нагрузки крыши. Очень важно, чтобы мауэрлат был строго выровнен в горизонтальной плоскости для облегчения установки стропил. В доме из деревянного бруса мауэрлатом является верхнее крайнее бревно.;
Стропила – это основная составляющая любого каркаса крыши. В случае с двускатной крышей они соединяются попарно. В результате получается своеобразный треугольник;
Затяжка. Этот элемент крепится в нижней части треугольника из стропил. Затяжка используется если производится возведение висячей системы. Когда стропила монтируются наслонным способом, этот элемент можно не использовать;
Стойки. Они служат для поддержки конькового прогона. Такой элемент используется при укладке стропил наслонным методом;
Подкосы. Они необходимы для усиления стропил.

Некоторые специалисты в такую систему также включают обрешетку. Ее применяют всегда, при любом используемом кровельном материале. Обрешетка бывает сплошного или разряженного типа. Первый вариант применяют при мягкой кровли. Если крыша покрывается металлочерепицей или профлистом, тогда используют разряженную обрешетку.

Из чего сделать стропила

При возведении любой конструкции, очень важно уделять особое внимание на качество ее элементов. Стропила для двухскатной крыши в основном, делаются из древесины. Можно приобрести уже готовые изделия или сделать все своими руками. При изготовлении стропил двухскатной или любой другой крыши используется, в основном, сосна. Эта древесина прочная, достаточно легкая, удобна в обработке и стоит недорого.

Приобретая материал для изготовления стропил для двускатной кровли своими руками, следует обращать внимание на следующие нюансы:

Древесина не должна иметь места подверженные гниению.
Лучше всего, чтобы доска или брус не имели сучки.
Важно обратить внимание на влажность материала. Для стропил используется древесина с уровнем влаги не более 10-15 процентов. В этом случае они не начнут «коробиться» при дальнейшем высыхании.

Сделать стропила для двухскатной крыши можно из брусьев или досок. Какой вариант выбрать – это будет зависеть от нагрузок, которые должна выдержать конструкция. Специалисты отдают предпочтение брусьям. Но если нужно покрыть гараж или другое небольшое строение, то для стропил вполне подойдут и доски.

Выбор размеров стропильных ног

А как сделать стропила на двухскатную крышу? Прежде всего, следует определиться с размерами. А они будут зависеть от испытываемых конструкцией нагрузок, а также от габаритов самого дома. Зная эти параметры можно высчитать размеры стропил.

Прежде всего, следует узнать о нагрузках. Специалисты разделяют их на две категории, а именно:

Переменные. Сюда включаются нагрузки на стропила, которые вызваны природными явлениями. Прежде всего это вес снегового покрова. Это значение зависит от количества осадков вашего региона в зимнем периоде, от уровня уклона ската, и от характеристик кровельного материала. Также к переменным нагрузкам на стропила двухскатной крыши относят и силу ветра;
Постоянные. Здесь имеется в виду вес всех элементов составляющих крышу. Кроме того, нужно к полученному значению прибавить вес всего оборудования и инструментов, находящихся на крыше, например, системы вентиляции, телевизионные антенны и другие.

Зная, нагрузку которую могут выдержать стропила двускатной кровли, можно высчитать их сечение. Но тут стоит учитывать еще несколько факторов. Во-первых, габариты самого дома. Чем он шире, тем длиннее будут стропила. А это значит, что и их сечение нужно делать больше. Во-вторых, шаг установки стропил двухскатной крыши. Чем чаще вы их закрепите, тем меньше сечение можно использовать.

Чтобы узнать длину стропил для двухскатной крыши, можно воспользоваться теоремой Пифагора. Для этого используется высота расположения конька и половины ширины дома. Но и тут есть один нюанс. Если система будет наслонной, то стропила могут выступать за уровень стен, с их помощью делается свес кровли. Эту дополнительную длину также следует учитывать.

Как нарастить стропила

Делая стропила двускатной крыши своими руками, лучше всего выбирать брус нужной длины. Но если такие не найдутся, то их можно удлинить. Существует много способов нарастить стропила для двухскатной или другой кровли. Наиболее часто используемые из них следующие:

Стропила, выполненные из деревянного бруса можно соединить встык. Концы обрезаются строго под 90 градусов. Далее они соединяются и закрепляются металлическими планками или деревянными накладками.
Еще один способ нарастить стропила для двухскатной кровли – это применить способ косого прируба. В этом случае соприкасающиеся концы срезают под углом так, чтобы при соединении получился единый брус.
Если стропила для двускатной кровли будут делаться из досок, то для наращивания можно использовать метод внахлест. Концы досок должны заходить друг на друга минимум на полметра. Скреплять их лучше гвоздями, вбитыми в шахматном порядке.

Важно правильно сделать стропила для двускатной крыши. Все соединения должны быть надежными. Поэтому, места стыковки частей стропил лучше укрепить металлическими пластинами. После того, как все элементы подготовлены, можно приступать к монтажу.

Какую систему выбрать

Стропила для двухскатной крыши своими руками – это вполне выполнимая задача. Особых проблем с их «созданием» возникнуть не должно. Совсем другое дело – это установка стропил двухскатной крыши.

Для начала нужно выбрать тип стропильной системы. В основном, используют для строительства частных домов следующие два варианта двускатной крыши:

Наслонная. Такая система стропил двускатной кровли используется в тех случаях, когда по центральной оси здания имеется несущая стена. Так делают, когда дом шире десяти метров. В наслонной системе двухскатной кровли стропила верхней части упираются в коньковый прогон. В результате основная нагрузка ложится на стойки, которые упираются в центральную несущую стену;
Висячая. Такой тип двухскатной системы применим, когда ширина дома небольшая, и используются стропила длиной не более шести метров. Здесь основная нагрузка ложится на боковые стены. Снизу стропила соединяет затяжка, а в верху они скрепляются между собой.

Какой вариант двухскатной системы выбрать – это, главным образом, зависит от размера дома. Также следует учесть наличие или отсутствие осевой несущей стены. Наиболее прочной считается наслонная система. Но здесь сама конструкция более сложная, в ней больше элементов. Висячая двухскатная система стропил возводится проще и быстрее.

Как крепить стропила

Так как система стропил двухскатной и любой другой крыши – это каркас всей конструкции, то к его созданию нужно относиться очень внимательно. Очень важно правильно крепить все ее элементы. Существует несколько вариантов монтажа стропил к мауэрлату и между собой. Назовем наиболее популярные из них:

самым надежным способом крепления стропил к мауэрлату считается метод врубки. Но при этом он требует достаточного опыта плотницких работ и больших затрат времени. В нижней части стропил делается вырубка, она по своей форме должна полностью совпадать с формой мауэрлат. Далее элементы скрепляются между собой. В результате получается жесткая сцепка. Поэтому такой вариант выбираются только при наслонной системе. Для ускорения работы можно сделать шаблон. Вначале вырубка делается на первой фронтальной стропиле. После этого из куска фанеры делается шаблон, и все последующие элементы выпиливаются по нему на земле. Такой вариант упростит работу по возведению двухскатной крыши;
можно использовать скользящий метод крепления. В таком случае элементы могут немного смещаться между собой, что не даст им ломаться. Такой вариант часто используется при возведении домов из деревянного бруса или бревен. Для скользящего метода крепления стропил к мауэрлату используется специальное крепежное приспособление;
но крепить нужно не только в нижней части фермы. Стропила нужно надежно связать и в верхней части у конька. Один из таких вариантов – это соединение встык. В этом случае верхний конец обеих стропил двухскатной кровли отпиливают под определенным углом. Далее их соединяются и скрепляют крепежными пластинами или деревянными планками;
если используется система стропил с коньковым прогоном, то крепление производится непосредственно к нему. В этом случае в верхней части делается вырубка. После монтажа стропил к прогону их дополнительно скрепляют металлическими уголками;
если дом из дерева, то лучше использовать крепление на шарнирах. Здесь используются пластины, соединенные между собой металлическим стержнем. В таком случае у стропил будет возможность двигаться относительно друг друга при усадке строения;
самый простой вариант – это внахлест. Такой метод можно использовать в том случае, если стропила двухскатной крыши выполнены из досок. Их соединяют между собой в верхней части и спиливают лишнее. Само соединение можно крепить гвоздями или болтами.

Существуют и другие варианты. Многие строители применяют метод в паз. В таком случае в одной стропильной ноге делается выпил, а в другой паз. Но такой вариант подходит только для опытных плотников. Сделать его своими руками без должных навыков будет затруднительно.

по теме:

Как монтировать стропила на двускатную кровлю

Когда все элементы подготовлены и выбран тип стропильной системы можно приступать к ее возведению. Но прежде необходимо провести некоторые подготовительные работы. В первую очередь нужно приготовить все нужные инструменты. Для работы вам понадобится стандартный набор плотника.

Также позаботьтесь о крепежных принадлежностях. Установка стропил на двухскатной или любой другой крыши проводится с использованием гвоздей. Но ими одними обойтись будет трудно. Чтобы усилить места крепления обязательно применяйте металлические планки, уголки и другие приспособления.

Также следует предварительно обработать все деревянные элементы специальными пропитками. Этот материал «боится» влаги, плесени и огня. Чтобы продлить срок службы новой двухскатной крыши, все ее деревянные элементы обрабатываются.

Установка стропил двухскатной крыши своими руками проводится следующим образом:

Первым делом проводится установка фронтонных ферм. При этом крепление делается временным. Это необходимо для того, чтобы выровнять сами фермы относительно стен дома.
Следующий шаг будет натягивания шпагата или веревки. Это делается между фронтонным фермами в трех местах. Первая веревка натягивается на уровне конька, а две остальные на уровне крепления стропил к мауэрлату. После этого, при помощи строительного уровня проверяется горизонтальность их горизонтальность.
Фронтальные фермы стропил двухскатной кровли должны быть строго выверены. Для удобства можно к торцовой стене дома прибить доску. По ней фермы выравниваются в вертикальной плоскости.
Как только фронтальные фермы выставлены их нужно закрепить «капитально». Для этого можно воспользоваться разными способами, в зависимости от выбранной стропильной системы.
Для удобства дальнейшей работы на мауэрлате отмеряются места, где следует установить остальные стропила двухскатной крыши. При этом выверяется выбранный шаг.
После разметки мауэрлата производится сборка и установка стропильных пар. В работе, в качестве ориентира, используются ранее натянутые веревки. Лучше всего производить сборку ферм на самой крыше, а затем устанавливать их на своих местах.
Если стропила длинные, то их нужно укрепить. Для этого применяются подпорки. Нижней частью они упираются в стойки или стяжки, а вверху крепятся к самим стропилам.

по теме:

После того, как все стропила двухскатной кровли установлены на своих местах, можно приступать к дальнейшим работам. Для большей надежности каждое место крепления нужно дополнительно укрепить. Для этого используются металлически пластины, уголки и стальная проволока. После возведения стропильной системы монтируется обрешетка, укладывает гидроизоляция, кровельный материал и доборные элементы. На этом работы по возведению двухскатной крыши можно считать законченными.

Источник: https://kryshagid.ru/stropilnaya-sistema/ustanovka-stropil-dvuxskatnoj-kryshi-svoimi-rukami.html

Изготовление и установка стропил для двухскатной крыши своими руками

Сегодня крыша с двумя скатами пользуется большой популярностью и владелец дома рано или поздно может задуматься о создании и обустройстве такой строительной схемы. Однако в строительстве наблюдаются определенные сложности, среди которых одну из лидирующих позиций занимают установка стропил для двухскатной крыши своими руками.

Ниже будут представлены основные моменты, правила, порядок монтажа, а также ключевая информация по самой крыше, что позволит разобраться во всех тонкостях текущего действия.

Конструкция стропильной системы для двухскатной крыши

Крыша состоит из двух плоскостей под определенным углом. Каждая имеет прямоугольную форму, благодаря чему выпадающие осадки в виде талой воды, дождя, будут стекать с поверхности крыши естественным способом. Готовое изделие достаточно сложное, включает в себя такие конструкции как

строительная система;
мауэрлат;
так называемые «конек» и «кобылки»;
обрешетка;
компоненты стоек;
подкосы и т.д.

Обязательным условием является установка отдельных затяжек, что позволит без проблем обеспечивать прочность и надежность всего объекта в ходе эксплуатации.

Виды и характеристики стропильных систем для двухскатных крыш

На виды стропильных систем влияет расстояние между стропилами двухскатной крыши. Можно выделить стропильные конструкции следующих типов:

Устройство двухскатной крыши с наклонными стропилами, которые в основе имеют некоторую опорную балку, размещенную ровно посередине. Конструкция отвечает за передачу веса крыши на среднюю стену, либо же столбчатую опору, расположенную посередине. В качестве рекомендации можно выделить актуальность расположения стропил при расстоянии между наружными сооружениями более десяти метров.
Устройство двухскатной крыши с висячими стропилами, которые на практике принято устанавливать, если непосредственно внешние стены расположены на расстоянии меньшем десяти метров. Важным условием является отсутствие между ними стен разделяющих пространство жилого дома. Такое сооружение позволяет создавать некоторое распирающее усилие, в дальнейшем передаваемое на стены в ходе эксплуатации.

В идеальном варианте (что встречается, правда, достаточно редко), готовая крыша должна включать оба этих исполнения.

Порядок и принцип расчета стропильной системы для крыши

Проанализируем ключевые моменты и принципы расчета требуемой крыши для двускатной крыши. На рассматриваемом этапе прочерчиваются в обязательном порядке компоненты каркаса (его внешние формы), в том числе обозначается его конфигурация, значение высоты, продумывается крепление стропил двухскатной крыши. Важно, чтобы крыша смотрелась пропорционально относительно общему строению, иными словами, чтобы устройство выглядело натуральным, естественным.

Сделать такую планировку можно фактически любыми способами, главное, чтобы были реально видны перспективы проекта.

Относительно ската – он может быть выполнен как прямым, так и ломаным способом, сообразуясь с параметрами самой крыши (и рассмотренными ранее конструктивными особенностями и видами). Для двускатных кровель в большинстве ситуаций принято выбирать именно наклонный тип, так как он прочнее и надежнее в процессе эксплуатации.

После того, как внешний облик и функционал каждогй отдельной части определен, необходимо прочертить схему системы, выполнить ее раскладку в требуемой проекции, рассчитать размеры стропил. От того, насколько рационально будет выполнена проектная стадия, в дальнейшем зависит и степень расхода материальных ресурсов на выполнение конкретных действий по объекту.

Стропила для двухскатной крыши — выполнение работ своими руками

Для начала предлагаем посмотреть видео: как сделать стропила на двухскатную крышу:

Первым действием в процедуре монтажа сооружения для представленной крыши является прокладка мауэрлата.

Осуществляется непосредственно на несущие части, закрепление выполняется благодаря встроенным болтам, шпилькам. Насколько ровно будет установлен мауэрлат, настолько и точно будет выполнена в дальнейшем система. Проверка точности подгонки выполняется с использованием обычного уровня, при необходимости выполняется выравнивание. Осуществляется выравнивание посредством либо установки дополнительных подкладок, или, как вариант – стесыванием чрезмерно выступающих за пределы частей.

Благодаря плоскостности опорного бруса можно запросто применять один универсальный шаблон для изготовления стропильных ног, а не выполнять подгонку каждой в индивидуальном порядке. Крайне нежелательно выполнять запил на мауэрлате, в иначе есть риск существенного снижения несущих показателей опорной конструкции. Если в рамках проекта предусматривается конструирование конькового прогона, следующим шагом в работе является установка балки в самой верхней точке.

После того, как установка подходит к логическому заключению, потребуется выполнить монтаж пароизолирующего слоя. Раскатывается рулонный материал параллельно прогону конькового типа, после чего выполняется его крепление с внутренней стороны. Стыковые соединения герметизируются специальным строительным скотчем, в верхней же части пространство между частями заполняется утеплителем. Далее выполняется установка обрешетки, последним этапом является монтаж самого кровельного покрытия. Если есть навыки, практически ничего сложного.

Установка стропил для двухскатной крыши своими руками на видео:

Источник: http://zg-dom.ru/stroitelstvo-doma/krovlya/izgotovlenie-i-ustanovka-stropil-dlya-dvuhskatnoj-kryshi-svoimi-rukami.html

Стропильная система двухскатной крыши своими руками. Технология монтажа стропильной системы двухскатной крыши

Двускатная крыша – простая, но эффективная кровля, надежно защищающая здание от ветра и осадков. Монтаж стропильной системы двухскатной крыши можно осуществить самостоятельно, но вначале следует подробно ознакомиться с конструкцией и основными правилами ее устройства.

Конструкция стропильной системы двухскатной крыши

Стропильная система состоит из нескольких деталей, каждая из которых играет важную роль.

Мауэрлат представляет собой брус большого сечения (150×150, 100×100 мм), уложенный и закрепленный шпильками поверх внешних стен здания. Назначение его – прием и равномерное распределение нагрузки, оказываемой деталями конструкции. Под древесину подкладывают гидроизоляционный материал, а с внешней стороны обкладывают кирпичами.
Конек – брус, расположенный горизонтально в верхней части кровли. Эта деталь предназначена для соединения стропильных ног и должна выдерживать значительные нагрузки. Для изготовления конька выбирается древесина твердых пород.
Стропила (стропильные ноги) делают из брусьев хвойных пород деревьев. Сечение 50×100, 50×150 мм (выбор зависит от веса кровельного материала, климатических условий и шага установки).
Кобылки и свес крыши – эти термины связаны друг с другом. Кровля должна продолжаться за переделы внешних стен не менее, чем на 0,4 м – для обеспечения отвода дождевой и талой воды. В том случае, если длины стропильных ног не хватает, их наращивают досками (кобылками).
Затяжки – балки, соединяющие стропила и являющиеся деталями перекрытия.

Кроме того, стропильная система двухскатной крыши может иметь дополнительные элементы, необходимые для укрепления конструкции:

подкосы – брусья, расположенные под углом между стропилами и затяжкой;
бабки – балки, установленные вертикально по центру стропильной системы (необходимы для крыш, ширина которых в пределах 6,0 – 7,5 м);
ригель – устанавливаемая параллельно затяжке балка, стягивающая стропильные ноги (применяется для кровель шириной до 6 м).

О видах стропильных систем

Устройство стропильной системы двухскатной крыши выполняется двумя способами.

Висячие стропила опираются верхней частью друг на друга, нижней – на мауэрлат. Для повышения надежности в нижней части стропильные ноги соединяются ригелем. Данная система пригодна для использования при устройстве кровли для зданий, ширина которых не превышает 10 м. Это единственно возможное решение для проектов, не предусматривающих возведение несущей стены в центральной части конструкции.
Наслонные стропила, кроме мауэрлата и конькового бруса, имеют еще дополнительную точку опоры – вертикально установленные на средней несущей стене брусья, называемые прогонами. Частота установки прогонов совпадает с шагом между стропилами.

Расчет стропильной системы двухскатной крыши

Для того чтобы рассчитать основные параметры стропильной системы, необходимо учитывать следующие правила.

Высота конька зависит от расстояния между несущими стенами, на которые опираются стропильные ноги, а также от планируемого уклона кровли. Последнее выбирают исходя из местных условий: для снежных районов угол уклона кровли должен быть большим, а для ветреных – меньшим. Оптимальным считается угол в пределах 35-45 градусов.
Определяется высота конька умножением половины расстояния между стропильными ногами на тангенс угла уклона (табличная величина).
Расстояние между стропильными ногами и длина стропил влияют на выбор сечения бруса (см. таблицу).

Длина стропильного бруса вычисляется делением значения высоты конька на синус угла уклона.

Угол уклона кровли	15	20	25	30	35	40	45	50	55
Tg A (расчет высоты конька)	0,26	0,36	0,47	0,59	0,76	0,86	1	1,22	1,45
Sin A (расчет длины стропил)	0,26	0,34	0,42	0,5	0,57	0,64	0,71	0,77	0,82

В расчетах используют приведенную ниже формулу.

Итак, действия при расчете кровли сводятся к трем пунктам:

вычисляем длину скатов (расстояние от нижней точки конька и краем свеса);
делаем поправки на дополнительные элементы: парапеты, мансардные окна, брандмауэрные стены;
подбираем кровельный материал и рассчитываем его количество.

Примечание: от высоты конька зависит количество кровельного материала и время, необходимое для его укладки.

Как сделать стропильную систему двухскатной крыши

Прежде чем приступить к монтажу стропильной системы, необходимо проверить уровень несущих стен: расхождение по горизонтали не должно превышать 5 мм. Все углы должны быть прямыми (если иное не предусмотрено проектом). В местах крепления мауэрлата заблаговременно с шагом 1-1,5 м устанавливаются шпильки из стальных прутьев диаметром 10-14 мм. Нижние концы шпилек закладывают кирпичом в три ряда.

Стропильная система двухскатной крыши своими руками: установка мауэрлата

Установка стропильной системы двухскатной крыши начинается с укладки и крепления мауэрлата. Вашему вниманию – пошаговая инструкция монтажа.

В месте укладки мауэрлата настилается 2-3 ряда рубероида – для гидроизоляции.
Измеряются расстояния между шпильками, все размеры переносятся на брусья мауэрлата.
В древесине высверливаются отверстия в отмеченных местах.
Брус сечением 100×100, 150×150 или 200×200 мм укладывается поверх несущих стен на шпильки, которые должны выступать на 30-40 мм. Между мауэрлатом и внешней стороной стен должно быть некоторое расстояние. Этот промежуток может быть заложен кирпичом.
На шпильках с помощью шайб большого диаметра и гаек крепятся брусья мауэрлата. Допускается приваривание гаек.

Примечание: в том случае, когда крепление шпильками невозможно, используют привязку мауэрлата проволокой или деревянными скобами. Длинную проволоку диаметром 3-4 мм замуровывают в стену за 3 ряда до окончания кладки. Скобы из дерева применяют в деревянных домах.

Установка стропил: основные правила

На этом этапе важно соблюдать точность расположения деталей и обеспечить надежное их крепление. Для этого используются:

стальные уголки;
шпильки с шайбами и гайками;
кронштейны;
металлические пластины.

Стропильная система двухскатной крыши предполагает соблюдение следующих правил во время подготовительных работ.

Для стропил выбирается хорошо высушенная, вылежанная древесина. Влажность материала не должна превышать 2,5%, в противном случае доски и брусья могут деформироваться.
Для подкосов и стоек пригодна древесина 3-го сорта, но необходимо минимизировать количество сучков.
Все детали, изготовленные из древесины, следует обработать антипиренами и антисептическими средствами.

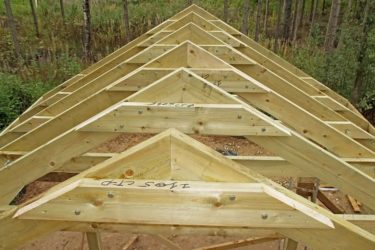

Последовательность действий во время монтажа.

Подгонка первых стропил выполняется непосредственно на кровле. Это необходимо для того, чтобы не ошибиться в выборках в процессе фиксации к мауэрлату.
Соединенную друг с другом пару стропильных ног с выборками опускают на землю. Они послужат шаблоном для изготовления остальных стропил, установки крепежных элементов или выпиливания пазов для крепления на мауэрлате.
Определяется середина двух сторон мауэрлата со стороны фронтона, где временно крепятся вертикальные доски.
Поднимаются и крепятся крайние стропила. Для надежности их временно крепят к вертикально установленным доскам в центральной части.
Обе установленные детали связываются коньковым брусом.
Между стропилами натягивается шнур с двух сторон: по нему будет выполняться подгонка остальных элементов конструкции.
Поднимаются и временно крепятся остальные стропильные пары. Надежная фиксация выполняется после точной подгонки всех элементов.
Установленные стропила укрепляются подкосами и стойками. Если предусмотрено проектом – укладываются лежни и прогоны.
В том случае, если длина стропил в свесах не достаточна, они удлиняются кобылками.
Крепится обрешетка, шаг которой выбирается в зависимости от кровельного материала.

Некоторые нюансы монтажа обрешетки

Детали обрешетки крепятся саморезами перпендикулярно стропилам. По плотности различают следующие виды обрешетки:

сплошная: поверх стропил укладываются плиты OSB или влагостойкой фанеры с небольшим компенсационным зазором в местах стыковки (используется для рулонных и других гибких кровельных материалов);
разреженная: расстояние между брусьями составляет 450 мм и более (например, для шифера);
стандартная: между элементами обрешетки должно быть 200-400 мм (для черепицы и металлочерепицы).

Важно: крепится обрешетка ко всем стропильным ногам. Выбирается древесина без сучков и углублений. Не допускается «синюшность», наличие гнили и повреждение насекомыми-вредителями.

Стропильная система двухскатной крыши. Фронтон: способы завязывания

Отделка фронтона может быть выполнена различными материалами. Вашему вниманию стропильная система двухскатной крыши (фото и описание некоторых приемов оформления фронтона).

Закладка кирпичом. Такой способ приемлем в случае возведения толстых стен из прочного материала: бута, кирпича и т.п.
Обивка алюминиевыми панелями, стальными оцинкованными листами. Такой материал надежно защитит от ветра и осадков. Недостатком является сравнительно высокая стоимость и теплопроводимость.
Блокхаус или деревянная вагонка. Фронтон такой крыши будет выглядеть эстетически привлекательно. Древесина хорошо сочетается с любым материалом, используемым для возведения стен и устройства гидроизоляции, но требует защиты от влаги.
Отделка виниловым сайдингом: этот материал практически не увеличивает нагрузку на несущие стены, не требует специальной обработки от влаги. Сайдинг является оптимальным бюджетным решением для завязывания фронтона. Крепят его поверх досок толщиной 20 мм, которые набивают на стропильные ноги, заполняя образованный ими треугольник.

Стропильная система ломаной двухскатной крыши

Для того чтобы увеличить подкровельное помещение, сделать его жилым, сооружают двухскатную ломаную крышу. Такая конструкция может быть представлена в виде трех треугольников, один из которых расположен над потолком мансарды, а два других – по бокам.

Технология создания ломаной двухскатной крыши предусматривает определенную последовательность действий.

В потолочных балках подготавливают врезки для монтажа стоек. В случае устройства перекрытия с помощью бетонных плит – на них укладывают лежни.
Устанавливают вертикальные стойки и крепят подкосы. Может быть собрана конструкция без подкосов.
Укладывают боковые прогоны.
Поочереди монтируют ноги наслонных стропил. Если необходимо – дополнительно крепят схватки.
Стропильные фермы висячего типа изготавливают на земле, соединяют все детали и затем поднимают для установки на свое место.
В случае применения наслонных стропил боковые прогоны соединяются балками, служащими деталями потолка подкровельного помещения. В балках выполняют врезки для крепления стоек конькового бруса.
Устанавливают коньковый брус.
Крепят наслонные стропильные ноги.
Монтируют обрешетку, тип которой выбирается в зависимости от кровельного материала.

Источник: http://recn.ru/stropilnaya-sistema-dvuhskatnoj-kryshi-svoimi-rukami
