Как правильно выставить диагональ крыши. Нарушение геометрии кровли, крыши
При существующем многообразии кровельных материалов монтаж крыши, как правило, происходит по одной и той же схеме, объединенной несколькими основными правилами.
После установки лежня приступают к креплению стоек, которые должны иметь одинаковый размер по высоте и быть закреплены строго по отвесу в поперечном и продольном направлениях, после чего в них должен быть уложен прогон. После этого можно приступить к , которые должны быть установлены между прогоном и лежнем ветровых подкосов.
Установка стропил и обрешетки
Для устройства стропил и обрешетки понадобятся некоторые материалы и набор инструментов.
Необходимые материалы:
- стропильный брус;
- доска для мауэрлата, лежня;
- дюймовая доска или брус для обрешетки;
- утеплитель;
- паро- и гидроизоляция;
- скобы, гвозди;
- антисептик для обработки дерева, кисть, валик.
Схема монтажа стропильной системы: А – узел крепления стропил к мауэрлату, крепления кобылок; Б – общий вид правильно выполненных стропил; В – растяжка и подкос; Г – правильное крепление конька; Д – крепление к подкосу; Е – стропила в сборке.
Необходимые инструменты:
- рулетка;
- уровень, отвес, шнур, угольник;
- ножовка, электрическая пила, лобзик;
- молоток, гвоздодер, топор, кусачки;
- страховочный пояс и веревка.
Стропила должны быть установлены на одинаковом расстоянии друг от друга, оно называется шагом, а рассчитывается путем деления длины дома на их количество. Например, при длине стены 8 метров и через м их понадобится 9 штук на каждую сторону. Крайние стропила кровли устанавливаются по водяному уровню по отношению друг к другу, а те, которые находятся между ними по натянутому шнуру.
Собирать треугольную схему с лучше внизу на земле, потому что такую конструкцию тяжело собрать в вертикальном положении, их лучше устанавливать в собранном виде. Благодаря одинаково собранной форме стропильных ферм, выставленным по отвесу и точно установленным прокладкам, строго по уровню, горизонтальное положение конструкции получается без особых усилий.
Обрешетка кровли может быть сплошной, выполненной из дюймовой доски или бруса сечением 50х50 мм, который устанавливается в местах стыка кровельного материала. В зависимости от его длины, рассчитывается необходимое количество бруса между стыками. Лишнюю, торчащую по торцам дома обрешетку обрезают на одинаковом расстоянии от крайних стропил, оставляя края выступать по 10 см за них, образуя свободный свес для кровельных материалов. По сплошной обрешетке можно разложить рулоны рубероида или паронепроницаемой пленки.
Расчет и укладка кровельного материала
Расчет необходимого количества того или иного вида материала для устройства кровли производится путем замера и вычисления площади скатов, например, при длине 8 м и ширине 3 м площадь ската составит 24 м. Таким образом, учитывая нахлест, можно установить точное количество листов, необходимых для покрытия крыши дома. Если накрывать крышу профлистом длиной 3 м и шириной 1 м 15 см, то понадобится 8 таких листов.
Вне зависимости от того, какой кровельный материал выбран, порядок его укладки начинается снизу вверх, как бы навстречу потокам воды, в одну сторону нанесенной на нем маркировки. При укладке асбестоцементного шифера на стыке четырех его углов необходимо два нижних накрываемых угла откусить, это делается для того, чтобы зимой снег не скапливался на чердаке и весной не заливало талой водой верхний этаж. В основном кровельные материалы крепятся с помощью гвоздей или саморезов, часто они красятся под цвет покрытия и имеют уплотнительную резинку.
После окончания этих работ устанавливается конек и делаются примыкания вокруг труб или смотрового окна, если оно предусмотрено конструкцией кровли. обычно отделываются сайдингом или другим выбранным материалом. При проведении работ не стоит забывать о безопасности, необходимо использовать монтажный пояс и специальную проверенную веревку, можно сбить ходовой трап, по которому легко передвигаться.
С учетом всех технологических особенностей прослужит без затрат на ее ремонт и эксплуатацию на протяжении многих лет. Работы по ее устройству лучше всего доверить профессионалам, знающим все тонкости.
От высоты расположения конька крыши зависят эстетические показатели, архитектурная специфика и технические характеристики дома. Крайне важно при разработке проекта грамотно определить правильный размер конструкции.
Для получения идеального результата мы предлагаем вам сегодня разобраться как рассчитать высоту конька двухскатной крыши, и каким методом лучше пользоваться в самостоятельных вычислениях.
Коньком называют горизонтальное ребро двухскатной крыши, образованное в месте соединения вершин ее наклонных плоскостей.Высоту конька без малейших сомнений отнесем к наиболее значимым параметрам, задающим пропорции крыши.
Как занижение, так и завышение ее может привести не только к нарушению архитектурной картины, но и к проблемам в эксплуатации. Горячее желание владельца дома воплотить собственные идеи нередко идет в разрез с техническими предписаниями, ознакомление с которыми поможет избежать серьезных ошибок.
Для того чтобы процесс исследования изучаемой величины был проще и понятнее представим будущую крышу в форме равностороннего треугольника. Это самый распространенный вариант. Кроме него есть асимметричные двухскатные крыши с различающимися по площади скатами.
Однако угол наклона обоих конструктивных составляющих чаще всего равен, потому высота конька вычисляется по стандартной схеме.
Равносторонний треугольник разобьем для удобства на две симметричные части. Проходящая от вершины треугольника до его основания линия – ось симметрии представленной нами фигуры, она же катет прямоугольного треугольника и высота конька.
Ориентир №1: Атмосферные явления
С климатической данностью спорить бессмысленно, необходимо подстраиваться под ее непреклонную диктовку и приспосабливаться. К атмосферным явлениям, оказывающим влияние на выбор высоты конька, относятся:
. В областях, погодные условия которых отличаются частыми порывистыми ветрами, принято сооружать пологие и низко-скатные кровельные конструкции с углом наклона до 10º. В регионах со слабыми и умеренными ветрами высота конька может быть любой.
Источник: https://lestorg32.ru/okna-i-otkosy/kak-pravilno-vystavit-diagonal-kryshi-narushenie-geometrii-krovli/
Как рассчитать крышу дома: площадь, высота конька и угон наклона
Возводимой крыше частного дома, коттеджа, даже небольшой дачи всегда уделяется особое внимание. Ведь, это не только важный функциональный элемент конструкции здания, но и своеобразная наглядная характеристика хозяйственности его владельца.
Неспроста в старину ее украшали флюгером, устанавливали малые архитектурные формы, подчеркивающие зажиточность и статус домовладельца.
Наличие на сегодняшнем строительном рынке инновационных материалов, использование прогрессивных технологий позволяет конструировать целые подкровельные ансамбли с ломаными скатами, чередой изогнутых линий, сложной геометрией конструкций и разнообразием декоративных материалов.
Для чего нужны расчеты?
Использую нужную программу, можно смоделировать любой тип крыши. Внеся необходимые данные в он-лайн калькулятор, в считанные секунды получить расчет всех необходимых параметров. Имея такое подспорье, многие хозяева домов решаются на собственноручное возведение крыши. Однако, не всегда есть возможность пообщаться с «умной» техникой. Тогда все необходимые расчеты приходится выполнять самостоятельно. Ведь крыша – это не тот вариант, когда работу можно делать «на глазок».
От применения неверной формулы, недостоверных измерений может не только рухнуть каркас под кровлей. Это чревато нанесением ущерба всему зданию. Предварительные работы по перекрытию кровли очень важны. К ним можно отнести:
- выбор финишного покрытия (листовой металл, металлочерепица, мягкая кровля, шифер, ондулин, пр.);
- составление схемы;
- расчет площади крыши и расходных материалов;
- подбор инструментов.
Точный расчет позволит создать нужную модель, обозначить внешний вид кровли. Выполняя работы самостоятельно, можно воплотить в жизнь свои смелые творческие замыслы и сэкономить на оплате труда наемных строителей.
Считаем высоту
Перед тем, как посчитать площадь крыши, находят ее высоту. Эта величина зависима от формы крыши, числа скатов и угла их наклона, вида декоративного покрытия, наличия или отсутствия теплоизоляции.
Не стоит пренебрегать особенностями местного климата (учитывается роза ветров, объем осадков). Эти данные приводятся в справочных документах и согласуются со строительными нормами в части предельных нагрузок. В Своде правил можно найти формулу для вычисления максимально допустимой нагрузки снежного покрова и других осадков, а также влияние ветра на кровлю. Эти данные находятся перед тем, как рассчитать высоту крыши.
На заметку. Расчет высоты наиболее прочного, презентабельного, потому самого распространенного вида крыш – двускатной очень простой. Берется половина измеренной ширины дома (м) и умножается на тангенс угла наклона ската.
Высоту более сложной модели высчитывают по алгоритму простой двускатной, исходя из того, что сложные конструкции раскалываются на ряд простых, которые без труда можно посчитать по несложным выкладкам.
Угол наклона: как его вычислять?
Определение угловой величины необходимо для выбора конструкции каркаса крыши, вида, количества кровельных материалов. Угол зависит от климата местности, господствующей зоны ветров, обилие снегопадов. Максимально возможная угловая величина наклона плоскостей кровли обуславливает увеличение крутизны вертикальной ее проекции, что увеличивает сопротивляемость ветру. Значит, требуются повышенные прочностные характеристики крыши.
В идеале выбирается такой угол, при котором нагрузка от всех внешних факторов будет воздействовать на кровлю минимально.
- Перед тем, как рассчитать угол крыши, нужно запастись отвесом, метром строительным (рулеткой) и учебником по геометрии.
- По формуле tgβ = a/b находим величину искомого угла наклона (β).
- Для этого в точке, где сходятся вершины скатов (самой верхней, называемой коньком), крепится отвес. Он должен свисать строго ортогонально к поверхности пола, но не касаться ее, оставляя воздушный промежуток порядка 10 см.
- Метром строительным или рулеткой от конька измеряется расстояние до горизонтальной поверхности. Это будет не что иное, как катет (а) прямоугольной треугольной фигуры. Угол величиной в 90 градусов образуется висящим строго вертикально отвесом и основанием.
- Второй замер выполняется от визуальной точки касания отвеса пола до самого отдаленного по горизонтали края крыши (величина второго катета прямоугольного треугольника — b).
- Остается отыскать размер гипотенузы. Для этого по частному от деления a/b (высота к ½ ширины дома) определяется tgβ. Полученный результат в таблицах тригонометрических функций соответствует конкретной величине в градусах.
Справка! Для приблизительных расчетов нужно принимать за аксиому, что двускатная модель в условиях европейского климата должна иметь угол уклона от 30° до 50°. Если крыша менее пологая, создается опасность накапливания снега и плохая его сходимость. При более крутых скатах увеличивается ветровая нагрузка.
«Коньковый ход» в комбинации стропильной системы
Важный расчет, влияющий на конфигурацию каркаса, высота конька крыши. Этот результат влияет на длину и форму стропильной системы, на площадь кровли. Наиболее популярная двускатная модель.
Высота конька двускатной конструкции – искомая величина – один из сторон (катетов) прямоугольного треугольника. Еще одной его стороной является измеренная ширина дома, но только вдвое меньше (половина диагонали дома для шатровой кровли). Тогда собственно конек крыши по высоте вычисляется путем умножения известной измеренной длины катета на тангенс угла наклона ската кровли, величина которого занесена в тригонометрические таблицы. Очевидно, что чем положе плоскости кровли, тем ниже располагается конек.
Кстати: в качестве истины в расчетах можно принять, что при двускатной форме крыши и угле наклона в 45 градусов конек по высоте буде ровно вдвое меньше, чем ширина здания под крышей.
Если два ската кровли образуют уклон (β), равный 37° на доме шириной в 6 м, то, найдя по таблицам tgβ =0.7535, вычисляем высоту конька:
Площадь крыши: возможные варианты расчета
Но не все так однозначно в расчетах. Многообразие форм (с одним скатом, в форме шатра, вальмовая, многощипцовая, трех- или двускатная, мансардная, многоскатная), выбор материала для покрытия, гидро- теплоизоляции диктует различие и в расчетах. Их точность влияет на составление плана (чертежа), на который наносятся цифровые значения размеров.
Внимание! Методические рекомендации, требования, предъявляемые конструкциям, можно найти в Строительных нормах и Правилах 2.08.01-89 «Жилые здания», а также в Справочном пособии к ним «Проектирование жилых зданий. Объемно-планировочные решения».
Чем проще конструкция каркаса крыши, тем легче рассчитываются необходимые размеры: высота крыши и конька, площадь, угон наклона скатов. Не следует забывать и о параметрах свесов кровли. Но даже самую сложную крышу можно представить в виде расположенных определенным образом по отношению друг к другу треугольников, трапеций, прямоугольников. Тогда рассчитанные по простым формулам геометрии площади отдельно взятых фигур в сумме дадут общую искомую величину (кв.м.). Самые распространенные формы скатов:
- параллелограмм;
- треугольник (равносторонний);
- прямоугольник (параллелограмм со всеми прямыми углами);
- трапеция.
Самый простой расчет, по которому находится площадь крыши, понятный для начинающего строителя можно рассмотреть на примере одного прямоугольного ската. Из школьной программы известно, что размер площади зависит от длин двух его смежных сторон и находится по формуле:
S = a *b,
где:
S – площадь ската;
a – его длина;
b – ширина ската.
Но этот расчет будет не точным, т.к. не учитывается размер стропильной ноги, длина свесов.
Более точные подсчеты площади разных форм крыш сведены в таблицу
| Односкатная | Sск. = (a + dк + dф)*Lст. | Sск.- площадь одного ската, a – длина крыши, dк – длина свеса (карнизного), dф — длина свеса (фронтального), Lст. – длина стропильной ноги |
| Двускатная | Sск. = (a + dк + dф)*(Lст. +dф); Sкр. = Sск. *2 | Sск.- площадь одного ската, Sкр. — площадь крыши a – длина крыши, dк – длина свеса (карнизного), dф — длина свеса (фронтального), Lст. – длина стропильной ноги |
| Шатровая | Sкр. = 4* Sтр. | Sтр. – площадь треугольника, Площадь шатровой крыши равна сумме площадей 4-х равносторонних треугольников |
Сложность расчета «сложной» крыши
Перед тем, как рассчитать крышу дома сложной конструкции (многощипцовую, купольную), состоящую из геометрических разных компонентов (скатов), нужно выполнить все замеры, количество которых по сравнению с двускатным вариантом намного больше. Разбить поверхность на отдельные плоскости. Каждый скат просчитать по «своей» формуле в зависимости от формы: треугольная, трапециевидная, в виде прямоугольника либо параллелограмма. Далее все результаты суммируются.
Внимание: время и трудоемкость работ на проведение замеров можно сократить, если иметь под рукой составленный предварительно план крыши.
От того, насколько правильно будет рассчитана крыша, зависит в итоге срок ее эксплуатации и долговечность покрытия. Сложные конструкции стропильных систем крыш изобилуют ломаными формами, неровностями, с одной стороны, придающие этому элементу особый шик, а с другой – усложняющие обязательные расчеты. Здесь нужна более тщательная теоретическая подготовка, консультации специалистов, сокращающие возможность ошибок. В противном случае ненадежность кровельного сооружения может привести к его обвалу.
Источник: https://ofacade.ru/krysha/kak-rasschitat-kryshu-doma/
Как правильно вымерить диагональ крыши
Монтаж металлочерепицы – с чем его едят? Монтаж из любого материала кровли, в том числе и монтаж металлочерепицы, будет успешным, если к нему хорошо подготовиться. Укладывать гидро- и ветрозащитную мембрану нужно на стропила в горизонтальном положении, работу начинают от карнизов. Используемый гидроизоляционный материал выступает с торцов и у карнизов на 200 мм за край стены. Мембрану прикрепляют к стропилам с помощью скоб. Высокое качество материалов и соблюдение технологии при монтаже металлочерепицы являются гарантом долговечности и прочности кровли.
Расчет стропила обычно производят, когда проектируется крыша, учитываются ее формы и ветровая и снеговая нагрузки, имеющие место в каждом регионе. Сила ветра и тяжесть от снега на кровлю в средней полосе России равна 200 кг/м 2 . Известно, что правильный расчет стропила обеспечивает качество и надежность крыши, и ошибаться в расчете стропила недопустимо.
Для металлочерепицы рекомендуется выдерживать между стропилами расстояние 600-900 мм. Если это расстояние увеличивается, для обрешетки используют поперечные доски, желательно, чтобы сечение досок было большим. Применяют стропила (сечением 150×50 мм либо 100×50 мм).
В боковой части стропил делают небольшие отверстия (диаметром 2-2,5 см), с шагом 30 см. Стропила находятся в верхней части кровли. Таким образом будет создана дополнительная горизонтальная (межстропильная) вентиляция. Важно то, что кровля будет непременно утепляться.

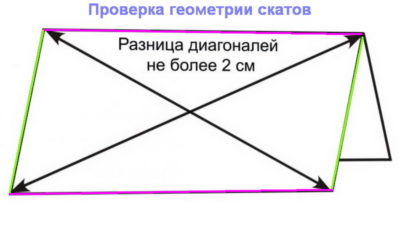

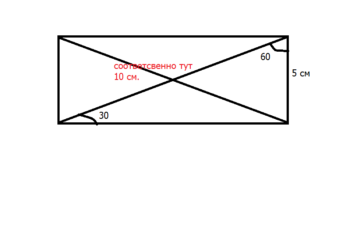

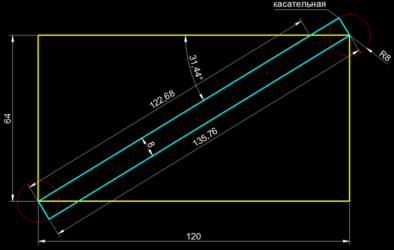

Прежде всего, проверяют длину диагоналей скатов крыши. Условия монтажа кровли, предусматривает, чтобы она -кровля обязательно была прямоугольной. Проверяют также ровность скатов, переломов скатов и конька карниза многоскатной кровли..Если появится необходимость, крышу выравнивают и только тогда приступают к дальнейшему монтажу. Приемлем минимальный уклон крыши — не менее 14°. Это помогает лучшему стоку влаги, способствует ее надежности и долговечности.

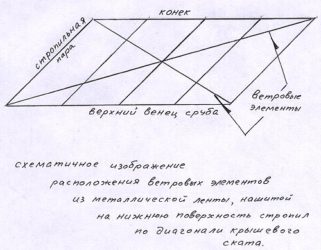

Конструкция стропильной системы. Мы уже говорили, что допустимое расстояние
между стропилами должно быть 600 – 900 мм. При монтаже кровли это весьма важно учесть! Если расстояние увеличивается, то увеличивается и сечение поперечных досок для обрешетки.
Соответственно конструкции стропильной системы, брус для стропил выбирают размером, не менее 150х50 мм. Когда между стропилами укладывают утеплитель, то, как правило, реализуют нужное для этого пространство. Кроме того, рекомендуетсяоставлять некоторый зазор между гидроизоляцией и утеплителем, что создаст условия для лучшего проветривания и защиты утеплителя от влаги.
Конструкция стропильной системы прописывает монтаж ендов, обрешетки, торцевых и карнизных реек и коньков. Если шаг стропильных ферм кровли равен 900 – 1200 мм, то в качестве обрешетки используют доску 30х100 мм. А нижняя рейка на обрешетке должна была толще обычной — на 10 мм.
Обрешетку монтируют под листы кровли, работу обычно начинают от карниза. Монтаж металлочерепицы на многоскатной кровле начинают именно с карниза. Это важно, потому что многоскатная кровля имеет ступенчатые карнизы, и поэтому нелегко добиться совмещения профильного рисунка.
Длина волны металлочерепицы влияет на шаг обрешетки. Затем монтируют торцевые рейки. Они выступают над стропилами примерно на 40 мм. Этот показатель равен высоте гребня листа металлочерепицы. Рейки на карнизе крепят непосредственно к торцам стропил. Карнизные планки прибивают ещё до начала укладки металлочерепицы, делают нахлест (100 мм) и крепят их на саморезы.
Лариса Георгиевна Баканова
У меня дом в деревне в Волховском района. Нужно было сделать ремонт крыши и установку водосточных труб и желобов.
Обратилась в компанию «Верх Строй». Оперативно выехал замерщик на объект, сделал все нужные замеры. На слудующий день готов был договор и смета. Материал доставили качественный в срок. Работу сделали быстро, мастера-кровельщики замечательные, руки «золотые», профессионалы, общаться было легко, конструктивно решали все вопросы. Работа с оцинкованным железом сложная, сделали идеально, я очень довольна, крыша красивая, водостоки прекрасно смотрятся. Я очень довольна. Всем рекомендую эту фирму.
С уважением Л.Г Баканова 05.06.2013г.
Ленинградская область, Волховский район, д.Селиверстово, частный дом
Галкин Петр Иванович
Для реставрации-замены кровли дачного дома обратился в «Верх Строй» (информацию и отзывы о них нашел в Интернете).
Работы по ремонту кровли удались. Отношение бригады рабочих к исполнению договорных обязательств и качество выполненных работ на хорошем уровне. Спасибо!
ЛО, Всеволожский р-он, пос. Приютино, Садоводство «Гранит», дачный дом
Андрей Анатольевич Мищенко
Обратились в компанию «Верх Строй» по поводу экстренного утепления крыши. Работу выполнили быстро и качественно и сдали в срок, как и договаривались. Бригада работала русская. Общение деловое и вежливое. Всем кто ищет настоящих профессионалов, рекомендую эту компанию! Большое спасибо!
Ленинградская область, р-н Приозерский, п.Торфяное, частный коттедж
Председатель правления ТСЖ «Графтио» Ищенко Светлана Николаевна
В сентябре 2012г., в ТСЖ «Графтио» появилась необходимость в ремонте мягкой кровли на площади 70 м.кв. Рассматривали 6 (шесть) подрядных организаций, в т.ч. «Верх Строй».По нашей просьбе к нам на объект выехал Мастер Черных В.Ю. На месте была проведена экспертиза кровли и оперативно составлено коммерческое предложение, которое нас полностью устроило.Непосредственно кровельными работами руководил Покня И.М.Работы выполнены в полном объеме, быстро и качественно. Больше протечек не наблюдается.
Наше ТСЖ приносит благодарность компании «Верх Строй» и мы надеемся на дальнейшее сотрудничество.
Многоэтажный жилой дом, Санкт-Петербург, улица Графтио, д.3
Тумилянис Андрей Владимирович
Спасибо, за обслуживание. Протекала крыша. Отремонтировали наплавляемым материалом Технониколь. На старую битумную черепицу, наплавили новый слой 130 м2. Очень оперативно. Общаются вежливо. Пунктуальность — супер! Все хорошо, спасибо за работу!11.10.2012г.
Ленинградская Область п. Володарский, частный коттедж
Наталья Анатольевна Лобасова
Работу мастеров компании «Верх Строй» я оценила на 5 +. Работали быстро (два дня), качественно, аккуратно. Я очень довольна, произведенной работой. Приятные в общении. Работают в любые погодные условия. Мастеров лучше я, думаю, что не нашла бы.
Покрытие крыши ондулином 85 м2.
м-н. Берндгардовка, дачный дом.
Ремонт крыши (кровли) контейнера выполнен без замечаний и в срок. Претензий по качеству не имею.01.09.2012г.
Чудиновских В.А. Механик «Амрон»
Малышева Надежда Викторовна
В августе 2012г. Обратились в фирму «Верх Строй» по поводу ремонта крыши дачного дома, войдя на их сайт и выслав предварительную заявку. Хотелось найти грамотных специалистов. Все что нам предлагали до этого, настораживало непрофессиональным подходом. В первый же рабочий день позвонил менеджер компании и ознакомил со стоимостью работ и выслал договор. На место оперативно выехал Мастер, учел все наши пожелания и профессионально и ненавязчиво посоветовал нам откорректировать их. Мы все решили на месте. На следующий день новый договор был готов.
Компания оперативно закупила и доставила материал. Профессиональная русская бригада в срок и качественно выполнила демонтаж шифера, ремонт обрешетки, монтаж металлочерепицы, монтаж водостоков и аккуратно складировала отходы.Работать пришлось в дождливый период, но порадовало особенно, то что компания укрывает дом в любую погоду на ночь тентом, снимая любое напряжение с заказчика. Мы остались довольны.С уважением, Малышева Н.В
Дачный кооператив г.Сосновый Бор.
Алексей Александрович Ширяев
Обратился в компанию «Верх Строй», перекрыть кровлю дачного дома 237 м2. Очень доходчиво и конструктивно объяснили возможные виды работ. Вместе с мастером мы выбрали наиболее оптимальный с точки зрения «цена-качество» вариант работ.
Всю организационную работу, согласование и доставку материала компания «Верх Строй» взяла на себя.Работа по монтажу кровельного покрытия проведена в согласованные сроки.Грамотные специалисты и руководитель нацелены на результат и на то, чтобы их работа обязательно понравилась Заказчику.
Огромное спасибо!
Замена старого шифера на битумную черепицу на даче пос. Концы ЛО
Частный дом, п. Лужки ЛО
Садоводство «Движенец» Кировского района ЛО
Как рассчитать и вывести диагональ фундамента
Чтоб правильно рассчитать и выставить диагональ фундамента или опалубки фундамента #8212; очень хорошо нанять спецов. Но если вы уже несколько раз видели передачу #171;квадратный метр#187;, несколько раз слышали разговор о том как надо строить, а еще кучу анекдотов о строительстве? #8212; другое дело. Это и дает нам #171;полное право#187; предполагать, что мы сами справимся с таким простым делом, как углы и диагонали опалубки фундамента. Именно такого высокого мнения о себе каждый, кто планирует строить баню своими руками (Ха-ха!)
О начале разметки и проектирования фундамента и опалубки я писал в статье Монтаж опалубки ростверка фундамента. На момент вбивания кольев и установки внешних досок опалубки я уже проверял длину диагонали. Все сходилось до миллиметра. Это самое главное условия получения прямых углов сруба бани. Но после первой разметки были манипуляции с установкой дна ростверка, монтаж внутренних щитов опалубки, доделывание опалубки столбиков от уровня земли до дна будущего фундамента. Конечно же, я очень старался чтоб ничего не сдвинуть, и колья вбивал глубоко.
Но как и во всякой стройке, случился перекосяк. Это не так страшно, как если бы я этого не заметил или я об этом не знал. Поэтому я перед укладкой арматуры решил опять проверить диагонали. Разница получилась в 2 см. Вот и хорошо, что обнаружилось до заливки бетона.
Как вывести диагональ опалубки?
Для упрощения постройки правильной опалубки я делал длину стенок абсолютно равной. Поэтому перекос может получиться только в виде ромба. На рисунке умышлено увеличена степень перекоса опалубки для наглядности.Для исправления ситуации поступили так:
- ослабил поочередно крепление вертикальных кольев в земле и щитов опалубки;
- сместил первый столбик в противоположную сторону на половину расстояния #171;С#187; и закрепил его к щитам в новом месте крепления;
- сместил второй столбик в противоположную сторону на половину расстояния #171;С#187; и закрепил его к щитам в новом месте крепления и так далее;
- зная длину диагонали. натянул ленту рулетки от угла до угла до точки #171;Z#187; #8212; диагональная желтая линия. Северный щит опалубки смещал в направлении большой стрелки до пересечения края опалубки с отметкой на рулетке в точке #171;D#187;, которая соответствовала длине диагонали;
- в таком положении и фиксировалась опалубка к кольям забитым в землю.
Такое комбинированное перемещение одной из сторон опалубки (северной на рисунке) не было слишком трудном, поскольку колья и первоначальное расположение опалубки соответствовали правильному положению. Поэтому смещение диагонали было минимальным и усилия по #171;корректировке#187; положения щитов не вызывали механического напряжения и усилий.
Способ установки углов по равным диагоналям можно использовать только при условии равенства сторон. Равенства диагоналей будет достаточно!
Для сторон опалубки с большим размером возможно применить правило #171;золотого#187; треугольника. Если такой треугольник, согласно теореме Пифагора, имеет стороны 3, 4, то гипотенуза равна 5 единицам. Таким образом, достаточно отмерить на сторонах опалубки части кратные 3 и 4 у вершины прямого угла и тогда расстояние между контрольными точками будет 5 частей! Это и будет гарантией прямых углов и равенства диагоналей!
Для осуществления правильного планирования монтажа опалубки очень рекомендую использовать метод обноски, который позволяет в любое время монтажных работ производить сверку углов, снимать и повторно устанавливать шнуры периметра фундамента.
Перед заливкой фундамента не поленитесь еще раз проверить диагонали. Это лишним не будет! Бетон невозможно легко и быстро поправить. Ошибки исправлять очень дорого и долго. Фундамент для сруба имеет больше требований к качеству чем фундамент для каменного дома. Раствором уже ничего не выровнять!
Не забудьте перед заливкой смазать опалубку для ее легкого демонтажа!
Источник: https://umnijesovety.ru/kryishu/kak-pravilno-vymerit-diagonal-kryshi.html
Снимаем мерки! как правильно измерить кровлю?
Зачастую работу по замерам стремятся заказать в кровельных компаниях из опасения совершить какую-либо оплошность. Однако если знать несколько нехитрых правил, сделать грамотно и точно замеры кровли вы сможете самостоятельно.
Чертим схему в плоскости
В первую очередь, вам нужно начертить схему вашей кровли в плоскости. «Довольно часто клиенты пытаются рисовать всевозможные 3D-проекции, однако на самом деле, чтобы грамотно рассчитать количество материала, необходим самый элементарный чертеж, представляющий вид сверху, – комментирует Андрей Опук, генеральный директор ООО «Первая Кровельная». – Такой чертеж даже необязательно выполнять в масштабе.
Когда вы приедете в офис компании для итогового расчета, менеджер просто задаст вам уточняющие вопросы из серии «Правильно ли понимаю, что здесь у вас есть примыкание?» и пр. Вы просто дадите необходимые комментарии.
Даже компьютерная программа, которая автоматически осуществляет расчет материала, делит кровлю на сегменты, представляющие собой треугольники, трапеции и прочие элементарные фигуры».
Приступаем к замерам
Чтобы легче и быстрее измерить кровлю, лучше всего делать это вдвоем. Никаких специальных приспособлений типа лазерного дальномера вам не потребуется.
Как показала практика, достаточно длинномерной рулетки, которая продается в любом строительном супермаркете. С ее помощью вам необходимо зафиксировать размеры всех ребер.
Обычно замеры происходят следующим образом: один человек подходит ближе к краю кровли и фиксирует конец рулетки на том месте, где заканчивается стропильная нога, а если крыша старая и предстоит ее демонтаж – где заканчивается кровельное покрытие.
Второй человек фиксирует рулетку на верхней части крыши (на коньке).
Есть одно правило, которого следует обязательно придерживаться: помимо ребер, необходимо произвести замеры всех скатов. Дело в том, что зачастую размеры скатов не совпадают идеально. Могут быть небольшие смещения, которые незаметны невооруженным глазом. Ничего фатального в этом нет, однако их стоит учитывать при расчетах, а потому замерьте каждый скат отдельно.
Ни в коем случае не нужно делать все измерения со стороны чердака, изнутри. В противном случае вы получите очень приблизительные размеры.
Илья Быков, менеджер по работе с ключевыми клиентами ООО «Первая Кровельная»:
Во-первых, замеры кровли лучше всего производить уже после того, когда будет готова обрешетка. Имея только стропильную систему, замеры также возможны, но с использованием обрешетки они, однозначно, будут точнее.
Во-вторых, нужно обязательно померить периметр крыши, где потом предполагается карнизная планка. Этот размер также необходим, чтобы сосчитать количество листов металлочерепицы (или профнастила).
В-третьих, не забывайте, что металлочерепица не заканчивается стропильной ногой. Как правило, делается выпуск 5-10 см для того, чтобы кровля имела достойный вид. Когда вам будут делать итоговый расчет, обязательно озвучьте менеджеру свои пожелания по выпуску.
В-четвертых, следует обмерить периметр выходов труб с внешней стороны. Это необходимо, чтобы заказать планки примыкания, которые нужны для защиты от протечек.
Если планируются мансардные или слуховые окна, также измерьте их и укажите их расположение на чертеже. Это позволит сэкономить несколько метров черепицы.
Если же расчет будет осуществлен без учета мансардных окон, никаких проблем не возникнет: монтажники подрежут материал в размер. В случае примыкания к вашему дому каких-либо построек, также следует отразить это в чертеже.
Металлочерепица из наличия или в размер?
Иногда люди предпочитают заказывать большие листы металлочерепицы, к примеру, шириной 6 или 7 м, чтобы не монтировать их с нахлестами. Отметим особо, что нахлесты не являются причиной протечек, так как это невозможно конструктивно.
Что касается экономии в этом случае, отметим следующее.
Во-первых, «борясь» за размер, вы получаете довольно долгие сроки производства (в сезон до двух недель). Естественно, это не проблема, если вы никуда не торопитесь.
Во-вторых, если площадь вашей кровли составляет порядка 200 кв.м., то экономия за счет больших листов может составить максимум 4-5 квадратных метров, однако эта выгода, скорее всего, сойдет на нет, когда вам посчитают стоимость доставки и упаковки. Для доставки металлочерепицы длиной, к примеру, 7 или 6 метров газель уже не подойдет.
Кроме того, заводы-производители в обязательном порядке поставляют кровельные материалы в упаковке, а она продается погонными метрами. Получается, что доставка и упаковка стандартных размеров может стоить дешевле.
Отметим также, что при заказе больших листов металлочерепицы, процесс монтажа может усложниться. Поднимать вдвоем на высоту двух-, трехэтажного дома лист шириной 7 метров, довольно непросто. Кроме того, есть риск повредить полимерное покрытие, шоркнув лист металлочерепицы об лестницу или стропила.
Статья подготовлена экспертами «Первой Кровельной».
Чт, 06 августа, 15:28Снимаем мерки! как правильно измерить кровлю?
Прежде чем заказать металлочерепицу или любое другое кровельное покрытие, вам предстоит произвести необходимые замеры. Снятие кровельных «мерок» — не такое уж и сложное дело, как может показаться.
Page 3
Источник: https://1krovekb.blizko.ru/articles/71923
Расчет квадратуры кровли или как рассчитать площадь крыши с помощью онлайн калькулятора
Строительство любого рода невозможно без предварительных расчетов, поэтому этим подготовительным этапом пренебрегать ни в коем случае нельзя. Рассчитать нужно параметры самой крыши, угол ее наклона и прочие моменты, а также количество кровельного материала, которого потребуется для поверхности всей крыши. О том, как это сделать, мы расскажем в этой статье.
Расчет площади крыши зависит от типа самой кровли. Если кровля простая, т.е. односкатная, то особых проблем в расчетах быть не должно. Но бывают и другие случаи, когда есть определенные трудности в этом деле.
В этой статье вы узнаете, как рассчитать площадь кровли и как узнать квадратуру дома для разных типов крыш.
Любое строительство представляет собой довольно затратное мероприятие, поэтому хозяин рад любой возможности хоть как-нибудь сэкономить.
Определение площади крыши включает в себя достаточно много вычислений, среди которых нахождение высоты, угла наклона кровли, а также объема тех строительных материалов, которые необходимы для постройки кровли. Если все сделать грамотно, то вам не придется переплачивать за стройматериалы покупая больше, чем нужно, а также вы сэкономите на транспортировке материала до места строительства.
Сложность расчета будет напрямую зависеть от типа используемой кровли, коих существует достаточное количество.
Как посчитать площадь крыши дома: онлайн калькулятор
Как посчитать квадратуру крыши дома и не ошибиться в расчетах? В этом вам поможет наш строительный калькулятор, который считает не только квадратуру дома, но и производит расчет угла наклона, количества кровли, стропил и многое другое.
Обозначение полей в калькуляторе
Стропила:
Шаг стропил (см)
Сорт древесины для стропил (см)
1 2 3
Рабочий участок бокового стропила (не обязательно) (см)
Расчёт снеговой нагрузки (на фото ниже):
Выберите ваш регион
1 (80/56 кг/м2) 2 (120/84 кг/м2) 3 (180/126 кг/м2) 4 (240/168 кг/м2) 5 (320/224 кг/м2) 6 (400/280 кг/м2) 7 (480/336 кг/м2) 8 (560/392 кг/м2)
Расчёт ветровой нагрузки:
Регион
Ia I II III IV V VI VII
Высота до конька здания
5 м от 5 м до 10 м от 10 м
Тип местности
Открытая местность Закрытая местность Городские районы
Крыша:
Угол наклона крыши: 0 градусов.
Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!
Площадь поверхности крыши: 0 м2.
Примерный вес кровельного материала: 0 кг.
Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.
Стропила:
Нагрузка на стропильную систему: 0 кг/м2.
Длина стропил: 0 см.
Количество стропил: 0 шт.
Обрешетка:
Количество рядов обрешетки (для всей крыши): 0 рядов.
Равномерное расстояние между досками обрешетки: 0 см.
Количество досок обрешетки стандартной длиной 6 метров: 0 шт.
Объем досок обрешетки: 0 м3.
Примерный вес досок обрешетки: 0 кг.
Снеговая нагрузка по регионам
Расшифровка полей
Наиболее популярные виды крыш
Постройка кровли представляет достаточно сложный процесс, в котором нужно учитывать не только кровельный материал, но гидро — и теплоизоляцию. Также нужно определиться с типом кровли. Итак, строители различают несколько разновидностей кровли:
Если кровля достаточно простой формы, без лишних изломов, то рассчитать ее площадь не составит большого труда. Если же крыша более сложной конфигурации, с множеством скатов, то тут придется вооружиться всеми своими знаниями в геометрии. Это объясняется тем, что нам придется высчитывать параметры геометрических фигур, входящих в условный рисунок кровли, а сложность будет состоять в типе этих самых фигур.
Виды крыш
В большинстве случаев, крыши частных построек бывают следующих геометрических форм. Площадь скатных крыш считается с помощью этих формул:
- Трапеция. Формула расчета (A+B)*H/2.
- Прямоугольник — A*B.
- Параллелограмм — A*H.
- Треугольник с равными сторонами — (A*H)/2.
Площадь односкатной крыши
Расчет площади односкатной кровли представляется самым простым, ведь для этого не требуется подробный план кровли.
Рассчитывается она по очень простой формуле:
Допустим, длина односкатной крыши составляет 7 метров, а ширина равна 4. Рассчитываем:
S = 4 * 7 = 28 метров.
Обозначения изменены
Как рассчитать площадь крыши двускатного типа?
Такой тип кровли представляет собой две односкатные крыши с разных сторон, поэтому и вычисление будет происходить по схожему алгоритму. Остается только сложить получившиеся значения вместе.
Возьмем для расчета те же параметры, что и в предыдущем примере, т.е. ширина будет ровняться 4 метрам, а длина равна 7. Производим расчет:
S = (4*7) + (4*7) = 28 + 28 = 56 метров.
Обозначения изменены
Квадратура четырехскатной кровли
Если взглянуть на такую крышу сверху, то можно увидеть, что она состоит из четырех геометрических фигур, площади которых нам и нужно вычислить. Иными словами, нам нужно рассчитать эти значения для двух трапеций и двух равносторонних треугольников. Все получившиеся показатели нужно будет сложить.
В качестве длины и ширины возьмем те же значения, т.е. 7 (значение A) и 4 (значение B) метра, а высота будет ровняться условным 3 (значение H) метрам.
Рассчитываем по следующей формуле:
S = A*H/2 = 7*3/2 = 21/2 = 10,5 метров. Значение второго треугольника будет такой же, поэтому складываем эти значения: 10,5 + 10,5 = 21 метр.
Рассчитываем площадь трапеции:
S = (A+B)*H/2 = (7+4)*3/2 = 11*1,5 = 16,5 метра. Прибавляем значение второй трапеции: 16,5 + 16,5 = 33 метра.
Складываем получившиеся значения: 21 + 33 = 54 метра. Это и будет конечная площадь четырехскатной поверхности.
Обозначения изменены
Как произвести расчет площади крыши сложной формы?
В принципе, расчет площади кровли сложной конфигурации мало чем отличается от предыдущих способов. Конечно, придется затратить чуть больше времени, но правила расчета для всех общие:
- Разбиваем пространство на отдельные геометрические элементы. В результате мы получаем различные прямоугольники, треугольники, трапеции и прочие фигуры.
- Далее нужно воспользоваться математическими формулами, знакомыми еще со школьной программы, рассчитывая таким образом площадь для каждой фигуры.
- Помните, что длина ската берется от крайней линии карниза и заканчивая коньком крыши.
- Рассчитываем показатели для всех получившихся фигур, после чего складываем вместе все эти значения.
- Если вы видите, что скат кровли неправильной формы, то лучше разбить его на две простейшие фигуры, ведь куда проще рассчитывать площадь двух трапеций, чем площадь многоугольника. Так вы сэкономите себе время и нервы.
Расчет крыш сложных форм
Зависимость площади от типа кровельного материала
Мы уже говорили о том, что вычисление площади кровли необходимо для того, чтобы рассчитать приблизительное количество кровельного материала.
Но даже в том случае, если мы провели все расчеты правильно, то материала все равно нужно приобретать с небольшим запасом, чтобы не столкнуться с его нехваткой в процессе монтажа. Тип кровельного материала также играет важную роль, ведь технология его настила может быть разной.
Шифер, металлическая черепица и профнастил. Каждый из этих материалов реализуется в форме листов, а укладывать их нужно внахлест. Есть такое понятие, как «полезная площадь» материала, поэтому нужно брать в расчет именно ее, а не фактические показатели. Если компания-производитель высокого уровня, то она обязательно отображает подобную информацию на упаковках.
Вот несколько рекомендаций, позволяющих приобрести необходимое количество материала:
- Длина постройки делится на ширину листа материала. К получившемуся значению необходимо прибавить еще 10%, которые пойдут на обрезку. Так мы узнаем точное число листов на всю ширину кровли.
- Значение длины ската делим на длину листа материала. Затем нужно прибавить 13%, что пойдет на нахлест при установке листов.
- Затем перемножаем число листов в ширину кровли и общее число рядов до карниза. Искомая цифра и будет являться общим количество листов шифера или металлочерепицы для конкретной кровли.
Расчет сложной крыши
В принципе, расчет всех параметров оказывается не таким уж сложным процессом, если следовать вышеизложенным рекомендациям.
Наш строительный калькулятор может произвести все расчеты за вас. Вам же остается только ввести данные длины, ширины, высоты и прочих показателей постройки, а также используемого кровельного материала.
Заключение
Правильный расчет параметров крыши необходим для приобретения нужного количества кровельного материала. Если у вас нет подробного плана дома, то все замеры придется проводить самостоятельно, используя рулетку, лестницу и прочие сопутствующие инструменты. Также не забывайте о том, что тип материала для кровли также иметь немаловажную роль, поэтому каждый расчет стоит проводить индивидуально.
Если вы не уверены в своих силах, то можно доверить это дело профессионалам, которые сделают всю работу за вас. Это практически беспроигрышный вариант, вот только если цена вопроса вас не сильно беспокоит.
В любом другом же случае можно немного поразмыслить и произвести индивидуальные рассчеты. Как видите, сделать это не так уж и сложно, зато вы сможете сэкономить деньги, которые после будут потрачены на те же материалы и не только.
2017-02-19
Дачный эксперт
Источник: https://expert-dacha.pro/stroitelstvo/krysha/ustrojstvo/kak-rasschitat-ploshhad.html
