Как класть обрешетку под металлочерепицу?

Обрешетка под металлочерепицу: монтаж, устройство и шаг обрешетки

Обрешетка

Основанием для устройства кровельного материала является обрешетка. При ее устройстве необходимо соблюдать немало нюансов и тонкостей. Именно поэтому обрешетка под металлочерепицу должна выполняться если не профессионалами, то с использованием профессиональных инструкций.

В первую очередь необходимо понять, что представляет собой обрешетка. Данный термин применяют для обозначения конструкции из брусьев и досок, крепящихся к стропилам перпендикулярно. Обрешетка под металлочерепицу принимает на себя непосредственную нагрузку от кровельного материала и передает ее на стропильные ноги, и далее — на несущие конструкции всего здания.

Для строительства обрешетки используют следующие виды материалов:

• тес;
• брус;
• доски;
• фанера.

Различают несколько типов обрешеточных конструкций.

Однослойная – элементы конструкции укладываются на стропила горизонтально, при этом доски располагаться параллельно коньку.

Двухслойная – предполагается двойной слой обрешеточного настила. В таком случае второй слой в направлении конька по свесу, иногда брусья второго ската укладываются диагонально на первый скат.

Теория устройства обрешетки под металлическую черепицу

Перед процессом укладки кровельного покрытия следует позаботиться о создании лучших условий для прочного и надежного настила, поскольку для возведения любого типа кровли требуется обрешетка с различным шагом. Доски для контробрешетки  под металлочерепицу могут иметь разную толщину. Так, при покупке материала для обрешетки толщиной 30мм, по факту получатся элементы, ширина которых будет отличаться относительно заявляемых в пределах 5 мм.

Данное явление наблюдается практически всегда. Исключением является лишь калиброванная строганная доска. Именно поэтому, подготовка к монтажу обрешетки для укладки металлической черепицы предполагает калибровку и выравнивание досок.

Такая процедура позволяет исключать на смежных рядах и стыках обрешетки, отличающиеся по ширине и толщине доски. Так как использование разнокалиберных досок, значительно различающихся по размеру, приведет к затруднениям при укладке металлочерепицы.

Использование доски толщиной 30 мм позволяет иметь запас, необходимый при распилке, способный уменьшить ее толщину.

Доска должна выдерживать вес даже крупного человека. Ведь при возведении кровли планируется ходить по доскам. Необрезную или полуобрезную доску не рекомендуется использовать при возведении обрешетки.

Обрешетка под металлочерепицу

Шаг обрешетки под металлочерепицу следует проводить по следующим правилам:

Расстояние между элементами брусьев обрешетки указывается в инструкции к типам кровли. Его считают от верхней точки одной доски до низа второй доски.

Шаг обрешетки подбирается в соответствии с типом металлической черепицы, так как для различных профилей необходим различный шаг.

Между двумя первыми досками обрешетки значение шага должно быть меньше, чем элементами брусьев.

На шаг обрешетки под металлочерепицу влияет уклон ската кровли, а так же величина выступа кровли за крайний брусок обрешетки.

На расчет шага обрешетки может влиять наличие водосточной трубы, которая может иметь различную ширину и конфигурацию. При закреплении водостока к лобовой доске, его прибивают к выступу. Важную роль играет диаметр водосточного желоба. Так, например, при диаметре желоба 9 см требуется выступ равного размера, при 12 см – большего.

Выступ кровельного материала начинает высчитываться либо от стропильного среза или от лобовой доски. Таким образом, чем круче угол кровельного ската, тем ниже следует опустить металл для того, что бы выровнять длину выступа. В случае если расчет будет неверным, то обрешетка металлочерепицы может располагаться не там, где должно производиться крепление саморезами металлочерепицы.

Между двумя досками расстояние рассчитывается с помощью уровня. Далее измеряется расстояние от верхней точки самой первой волны до края нижней части листа металлочерепицы, сделать отметку.

Далее необходимо по уровню определить положение листа кровли, приставить угольник прямым углом к лобовой доске и отложить точку необходимого выступа. Далее следует довести уровень до данной точки.

От самого края лобовой доски необходимо провести вертикально линию до ранее установленного уровня и сделать отметку. Между двумя сделанными метками получится определенное расстояние между низом первой доски и верхом второй доски обрешетки с учетом выступа материала кровли и уклона ската.

Первую доску обрешетки следует делать более толстой, так как это поможет  избежать висящий выступ при закреплении материала кровли.

Длина прочих досок обрешетки при возведении кровли отмеряется от верха второй доски через равные промежутки, соответствуя кровельному профилю. Отметки необходимо наносить через несколько стропил, так как в итоге доска может оказаться кривой. В таком случае придется применять меры для ее выравнивания, что бы кровля лежала прочно и ровно.

После того, как закончены первые три или четыре ряда обрешетки, остальные доски, для удобства, можно уложить на скат.

Доски, находящиеся в одном ряду обрешетки, стоит соединять на стропилах. Не стоит укладывать доски внахлест под кровельным материалом. Разницу в стыках необходимо выполнять по стропилам.

Обращаем ваше внимание на то, что обрешетку следует стыковать на одном стропиле. Это позволит обеспечить жесткость конструкции.

Так же не забывайте, что укладка и расчет обрешетки необходимо производить сверху вниз. А так же учитывать длину остатка кровельного  материала.

Обращаем ваше внимание на то, что обрешетку следует стыковать на одном стропиле. Это позволит обеспечить жесткость конструкции. Так же не забывайте, что укладку и расчет обрешетки необходимо производить сверху вниз. А так же учитывать длину остатка кровельного материала.

Монтаж обрешетки под металлочерепицу: пошаговая инструкция

Необходимо подобрать брус для стропильных ног следующего размера: не менее 5 на 15 см, а под обрешетку не менее 2,5 на 10см. для контробрешетки идеально подойдет доска 2,5 на 5 см.

Стропильный шаг для выполнения обрешетки должен составлять около 6-9 см.

Начальную доску прибивают строго по карнизному свесу так, что бы она за него не заходила.

Монтаж металлочерепицы на обрешетку

Обратите внимание на то, что толщина первой доски должна быть на пару сантиметров больше остальных. Это необходимо для компенсации уровня точек опоры всего черепичного модуля.

Шаг элементов обрешетки предполагается такой, что бы расстояние между первой доской и карнизом было не менее 5 см, а между последующими — 30-40см. Между остальными досками шаг обрешетки должен быть равным шагу профиля металлочерепицы, то есть 35-40 см.

Для того, что бы проверить, правильно ли выбрано расстояние между первыми двумя досками обрешетки, необходимо разложить на земле два дощатых отреза, параллельно друг другу и на определенном расстоянии, на них накладывают элементы черепицы и определяют, достаточный ли выступ кровли для стока воды. Если выступ будет слишком большой, вода может выливаться через край желоба. Слишком маленький выступ станет причиной того, что вода станет задуваться ветром между лобовой доской и желобом. Кроме того, есть некоторая вероятность деформирования листов под нагрузкой от снега.

Разметку необходимо начинать с первой доски, выходящей на карниз. Выполняют е с помощью рулетки.

Далее следует закрепить коньковые и торцевые планки.

Выше обрешетки следует устроить ветровую доску. В зависимости от вида черепицы высота листа может колебаться от 3,5 до 5,5 см.

В местах крепления  конька, для большей прочности, забиваются дополнительные доски, сечением 3 на 10 см. Это так же должно упростить его дальнейшую установку.

В процессе планирования организованного водостока, перед началом монтажа кровельного материала необходимо установить кронштейны для закрепления желобов. Карнизная панка монтируется перед установкой металлической черепицы по свесу кровли.

Для начала необходимо определить места закрепления кронштейна, которые крепят с шагом 5-6 см и крепят по низу обрешетки.

Далее монтируются крайние кронштейны таким образом, что бы уклон составлял 5 см на 1 м длины, после этого натягивают уровневую нить для ровной установки всей системы кронштейнов.

Желоб вставляют в кронштейны и закрепляют. Карнизную планку к обрешетке крепят таким образом, что бы край желоба был перекрыт краем планки. Именно такое перекрытие способно обеспечивать сток конденсата с планки в желоб. Длина нахлеста должна быть не менее 10 см.

Устройство обрешетки под металлочерепицу: вариант сплошной обрешетки

Сплошная обрешетка

В строительстве используется сплошной вид обрешетки. Выкладывается она с помощью брусьев, между которыми должны оставаться зазоры в 1-2 см, а в разряженной обрешетке – около 3-5 см. Кроме металлической черепицы сплошная обрешетка подходит и для различных видов мягкой кровли и различных видов натурального шифера.

Обратите внимание на то, что сплошная обрешетка должна располагаться на свесах карнизов и на скатовых пересечениях крыши (ребрах, ендовах, коньке).

Перед началом устройства сплошной обрешетке следует позаботиться о антиконденсантной пленке. Если, согласно плану, конструкция крыши  предусматривает наличие утепление (как в случае с жилой мансардой), то необходимо использовать пленку для защиты утеплителя от появления конденсата и продувания. Если не использовать пленку, скорее всего мансардное помещение получится холодным и сырым. Так как стропильные конструкции и обрешетка останутся незащищенными от воздействия окружающей среды.

Также обращаем ваше внимание на то, что выбранная пленка должна настилаться поверх стропил, от низа крыши.

Горизонтальные полосы накладывают друг на друга внахлест около 15 см. Также не стоит натягивать пленку. Для лучшего ее функционирования необходимы провисания на несколько сантиметров. Пленку закрепляют вдоль стропил специальными брусками, ширина которых, в сечении, равна ширине самих стропил, а толщина, при этом, не менее 4 см.

После того, как завершен  монтаж пленочного настила по всей кровле, следующим шагом становится устройство обрешетки под металлочерепицу, на которую впоследствии будут закреплять металлочерепицу. В случае, когда конструкция кровли не предусматривает настила пленочного изолятора, то горизонтальную обрешетку крепят прямо на стропилах.

Используемые для устройства обрешетки доски должны обрабатываться антисептическими растворами и иметь сечение  около 3 см. Здесь подойдет любая, так называемая, дюймовая доска. При этом необходимо учесть, что доски должны подгоняться, как по длине, так и по толщине. Именно от этого зависит ровное положение элементов кровли.

Однако самая нижняя доска должна быть на пару сантиметров толще остальных.

Первая доска  должна крепиться внизу стропил. Доски необходимо закреплять  в нескольких местах с помощью саморезов или гвоздей, это необходимо, что — бы они не выворачивались. Шаг досчатого настила может быть равен шагу волны черепицы, либо быть сплошным, без зазоров.  В случае их искривления, закрепление  листов металлочерепицы будет осложнено.

Правильно выполненная обрешетка может ощутимо снизить процент шума, возникающего от воздействия ветра, дождя и прочих погодных катаклизмов.

Точно так же, как и в случае разряженной обрешетки, сплошная обрешетка полностью застилается слоем пленочной гидроизоляции. Конец пленки закрепляется вдоль крышного карниза так, что бы он свисал и полностью закрывал поверхность кровли.

Обращаем внимание на необходимость оставлять расстояние между простеленной пленкой и стропилам. Данное расстояние должно быть около 2 см. По верху гидроизоляции следует закреплять бруски, на которые позже укладывается слой контробрешетки.

Обрешетка кровли

Следует брать бруски с минимальным сечением 4 на 2,5 см. Следующим слоем после контробрешетки прибиваются брусья. При этом следует очень внимательно отнестись к расчету шага металлочерепичной волны. И именно на данном  расстоянии следует размещать бруски обрешетки.

Доска, выходящая на карниз, должна устанавливаться на несколько десятков сантиметров шире, чем прочие доски для обрешетки.

Торцевая планка обрешетки устраивается выше всех остальных элементов обрешетки приблизительно на высоту листа металлочерепицы.

По концам коньковой планки следует укладывать в дополнение еще пару досок, тщательно их закрепив. Это необходимо для усиления прочности конструкции.

В системе стропил коньковая доска должна надежно закрепляться.

Желобок для водостока крепится к самой нижней  доске кровельной обрешетки.

В местах возле ендов, труб и по периметру слуховых отверстий и мансардных окон контробрешетку укладывают сплошным методом.

При внутренней и наружной обшивке в процессе укладки кровли желательно использовать анодированные оцинкованные саморезы или гвозди. От обычных гвоздей, при первом же дожде, вагонка будет испорчена.

После того как завершены работы по возведению обрешетки, приступают к монтажу металлочерепицы.

В завершении несколько советов по строительству из древа:

• доски следует обрабатывать антисептическими, огнеупорными материалами;
• после того, как завершится укладка досок, убедитесь в том, что у покрытия нет провесов, бугров или торчащих шляпок от саморезов и гвоздей;
• готовая обрешетка должна быть настолько прочной, чтобы не прогибаться под человеком;
• для изготовления настила стоит использовать широкие доски;
• необходимо использовать хорошо высушенный материал;
• стыки досок на стропилах должны располагаться в шахматном порядке;
• прибивать доски следует по краям, а шляпки утапливать в древесине;
• ответственно следует подойти к покупке строительного материала; проверить доски на наличие искривлений, трещин и прочих структурных изменений.

В итоге, возведение обрешетки – процесс не сложный, но ответственный. От того, насколько грамотно произведен монтаж, зависит  качество и срок службы кровельного материала.

Для строительства крайне важно выбирать качественный материал. Таким образом, если использовать сырые доски, то крепления не прослужат долго и быстро расшатаются. Так как доски подвержены усадки, то со временем, в процессе высыхания, будут меняться в размере.

Кроме того, конструкция из некачественного материала, больше подвержена повреждениям от снеговых нагрузок.

Источник: https://roof-tops.ru/ustroistvo/obreshetka-kontrobreshetka/obreshetka-pod-metallocherepicu/

Обрешетка: как правильно сделать обрешетку под металлочерепицу своими руками

Чтобы в доме было тепло и комфортно, крыша должна быть надежной и прочной. Для выполнения этой задачи огромное значение имеет обрешетка. Она может выполняться двумя способами: в виде сплошного или разреженного настила. Материалом для обрешетки может служить деревянный брус, доски, фанера, плиты OSB и металл. Этот материал кладется на предварительно установленные стропила и фиксируется гвоздями или саморезами.

С помощью обрешетки кровельное покрытие равномерно распределяют по стропам и несущим стенам, что повышает качество кровли и препятствует разрушению стен здания.

Устройство обрешетки под металлочерепицу

Устройство обрешетки зависит от вида настила, которым будет покрыта крыша, после укладки слоя утеплителя. Также на обустройство обрешетки влияет рельеф профиля.

Если используется сплошной настил — доски к брусьям прибивают плотно, оставляя промежуток в 1 см для необходимой вентиляции. В случае использования решетчатого настила укладка обрешетки становится сложнее, зато экономится расходный материал и уменьшается вес крыши.

Чтобы обеспечить долгий срок службы креплений — их нужно обрабатывать антисептиком.

Как сделать обрешетку под металлочерепицу:

Надо отметить, что чем проще конструкция крыши, тем она надежнее. Идеальнее всего — двускатная крыша, поэтому не перегружайте её декоративными элементами.

Шаг обрешетки под металлочерепицу

Чтобы вычислить шаг, необходимо выполнить определенные требования и произвести замеры.

Для фиксации металлочерепицы к обрешетке необходимо подготовить следующие материалы:

Для установки обрешетки надо подготовить:

Производители рекомендуют применять для резки:

Категорически запрещается использовать для резки болгарку или другие инструменты с применением абразивных кругов, потому что под воздействием высокой температуры разрушается защитный слой, и материал в дальнейшем будет подвержен коррозийным процессам.

Опилки от резки металла нужно убирать, чтобы они не привели к порче материала.

Монтаж обрешетки под металлочерепицу

Перед началом монтажа обрешетки нужно проложить гидроизоляцию. Она должна быть уложена таким образом, чтобы вентиляционные потоки не задерживались и беспрепятственно следовали снизу под конёк крыши и выходили наружу.

Листы теплоизоляции нужно раскатать на стропилах снизу вверх с нахлестом в 15 см. Крепятся они строительным степлером или фиксируются контррейками шириной в 5 см, места перехлеста фиксируются специальной клейкой лентой. В процессе укладки пленку переворачивать на другую сторону нельзя, иначе можно потерять функциональность материала. Для исключения деформации гидроизоляционного слоя типа натяжения или обрыва в холодный период материал кладут с небольшим провисанием между стропилами порядка 2 см.

Гидроизоляцию кладут с выступающим краем за линию стен не менее 20 см, чтобы он выходил по торцам крыши за доски. У карниза гидроизоляция фиксируется клейкой лентой по стропилу. По скату перехлест составляет 15−20 см ширины, а в местах выхода печных и вентиляционных труб — не менее 5 см захода на стенки. Чтобы гидроизоляция была более прочной и качественной, её делают в 2 слоя.

Если используется гидроизоляционный и теплоизоляционный слой, для монтажа кровли потребуется установка контробрешетки. Этим будет повышено качество крыши, появится дополнительный слой шумо- и теплоизоляции, а в пространстве под кровлей появится отличная вентиляция. Также конструкция конртобрешетки поможет исправить допущенные просчеты в монтаже стропил.

После того как уложена гидроизоляция и смонтирована контробрешетка, можно приступать к монтажу обрешетки. Потребуется брус (50×50 мм) и доски (32×100 мм), обработанные антисептиком, хорошо просушенные, не имеющие сучков и трещин.

Работа по укладке начинается с прибивания спадающих брусьев от конька, к которым затем крепятся доски. Толщина первой доски должна быть больше на 15 мм, а промежуток — меньше, чем между остальными на 5 см. Шаг обрешетки варьируется от вида черепицы и от выступа листового профиля за пределы начального бруса обрешетки.

Для защиты нижнего края обрешетки от вредных воздействий осадков устанавливается карнизная планка, которая крепится к обрешетке перед монтажом кровельного профиля гвоздями по шахматному принципу с шагом в 30 см. Планки фиксируются внахлест шириной в 10 см, чтобы избежать дребезжания при отрывистом ветре.

В местах, где расположены ендовы, вентиляционные каналы и окна делается сплошная обрешетка, на коньке прибиваются две доски противоположно друг к другу, а планки торцовой плоскости поднимаются на высоту профиля кровельного материала над обрешеткой.

Перед тем, как приступить к монтажу металлочерепицы на внутреннюю сторону ендовы фиксируется планка.

Монтаж обрешетки не является сложной строительной работой, хотя определенные навыки все же потребуются.

Источник: https://fasad.guru/krysha/krovlya/metallocherepica/obreshetka-pod-metallocherepitsu.html

Установка обрешетки на крышу из металлочерепицы

Основа из дерева или металла, на которую укладывается металлочерепица, называется обрешеткой. Существует два типа конструкции, обустройство каждого из них особой сложности не представляет, но влияет на общее устройство кровли из металлочерепицы.

Металлочерепица – красивая, долговечная кровля

Металлочерепица пользуется популярностью среди других кровельных материалов, что не удивительно. Материал прочный, долговечный, устойчивый к агрессивному воздействию окружающей среды, служит несомненным украшением крыши. Металлочерепица весит в 10 раз меньше обычной черепицы, материал прочный, не бьется, не ломается, оказывает щадящее воздействие на несущие стены и фундамент. Монтаж кровли считается не сложным, стоит недорого, можно и вовсе покрыть крышу своими руками, причем в любое время года.

Однако металлочерепица имеет и свои недостатки. Если есть повреждения отдельных участков материала, то может возникнуть коррозия. Крыша требует устройства водоотвода, звукоизоляции. Обрешетка под металлочерепицу монтируется только после укладки гидроизоляции, а так же укладки слоя мембранной пароизоляции. Гидроизоляционный материал под металлочерепицей должен поглощать влагу из слоя утеплителя, не допускать попадания атмосферных осадков в подкровельное пространство.

Обрешетка для металлочерепицы может быть любой, сплошной или решетчатой, важно чтобы для этого были использованы доски абсолютно ровные, любой изъян станет препятствовать ровному прилеганию металлочерепицы, влиять на качество всей конструкции крыши.

Металлочерепица это стальной лист, с обеих сторон которого нанесено оцинкованное или алюминиево-цинковое покрытие. Дополнительно с внешней стороны наносятся защитные слои полимера, пластизол, акрилат, пурал, поливинилиденфторид. Защитные покрытия обеспечивают длительный срок эксплуатации металлочерепицы (до 50 лет о крыше можно не беспокоиться), могут быть гладкими, с нанесенной текстурой.

Основные реализационные параметры – качество, эстетика. Качественные листы имеют толщину стали 0,4-0,5мм. Эстетические параметры – цвет, размеры листа металлочерепицы, геометрия, тип поверхности. Всё это влияет на стоимость металлочерепицы.

Виды настилов

Выбор типа настила зависит от волны профиля металлочерепицы. Обрешетка может быть изготовленная двух видов – сплошная или решетчатая, может быть сделана из листового материала. Шаг обрешетки под металлочерепицу рассчитывают для решетчатого типа.

Сплошная поверхность под кровлю из листового материала выполняется в виде настила плит OSB, обеспечивает идеально ровную поверхность, на которую производится укладка листов кровли. Такой монтаж прост и скор, минусом является высокая стоимость OSB.

Обрешетка сплошного типа монтируется из досок. Расстояние между досками не должно превышать 10мм, оно требуется для естественной вентиляции. Доски крепить к стропилам можно гвоздями сечением 3 – 3,5мм, длиной в 2 раза больше толщины материала используемого для изготовления настила.

Монтаж настила в виде решетки снижает расход материалов, нагрузку на стены и фундамент. Каждая доска прибивается парными гвоздями по краям оси стропил. Начинается монтаж решетчатой конструкции от карниза. Первые доски особенно тщательно выравниваются, так как по ним будет сориентирован весь строй обрешетки. Чтобы уточнить, правильно ли сделаны расчеты, перед монтажом первых досок наживляют пару обрезков контробрешетки и примеряют лист, определяя нужный выступ. Для решетчатого типа требуется  расчет шага досок.

Требования к материалу обрешетки

Предпочтительнее использовать для обрешетки доски хвойных пород, сосны, ели, пихты устойчивы к гниению, смоляные мешочки отталкивают влагу. Стоят хвойники недорого. Можно использовать и лиственные породы деревьев, антисептическая обработка, грунтовка древесины производится в обязательном порядке. Доска для обрешетки под металлочерепицу  должна отвечать следующим требованиям:

1. остаточная влажность древесины 12 -15 %;
2. одинаковая толщина, ширина;
3. ровная поверхность без изъянов, трещин, не поведенная.

Для настила двускатной крыши, без архитектурных излишеств нужна доска 25х100мм. Доска 28(32)х100мм используется для монтажа под металлочерепицу с толстым оцинкованным основанием при сложных конфигурациях крыш, в этом случае, а так же если шаг стропильных ног составляет 90-100см, используется брус 50х50, 40х60 мм.

Чтобы рассчитать шаг нужно учитывать какая будет использоваться металлочерепица. Расчет материала зависит от шага, следует помнить, что снизу от карниза и сверху от конька набивают по две доски, плюс усиления требуют места возле труб, мансардных окон, вентиляционных коробов. Кроме того без подрезки пиломатериала не обходится установка обрешетки.

Поэтому к необходимому количеству материала стоит добавить 10-15% досок.

Монтаж обрешетки под металлочерепицу производят с использованием следующих инструментов:

• Молоток, среднего веса;
• Пузырьковый уровень;
• Рулетка;
• Строительный карандаш;
• Ножовка;
• Шуруповерт;
• Отрезная машинка по дереву;
• Красящий шнур

Стоит также обзавестись «лошадкой», приспособлением для нанесения одинаковых отрезков, сделать его несложно самостоятельно.

Параметры

Основными и определяющими параметрами являются размеры обрешетки под металлочерепицу и шаг, расстояние от одной доски до другой. Шаг определяется волнами профиля, как уже говорилось, потому, что точка крепления листа металлочерепицы к обрешетке – нижняя волна, её середина. Здесь самое прочное место листа, значит фиксация самая надежная.

Производят металлочерепицу с разными профилями, выбирая материал, определяют шаг. К примеру, лист толщиной 0,4 – 0,5мм требует шага обрешетки из доски 25х100м с расстоянием 600-900см. В таблице указано соответствие шага обрешетки форме металлочерепицы.

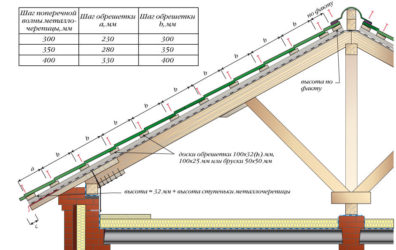

Шаг волны	Шаг обрешетки A	Шаг обрешетки B
300мм	230мм	300мм
350мм	280мм	350мм
400мм	330мм	400мм

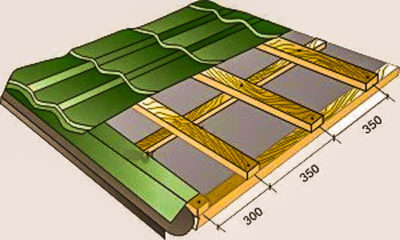

Обычный шаг обрешетки под металлочерепицу составляет 35см. Это расстояние от низа одной доски до середины соседней. Контробрешетка изготавливается из доски 25х50мм, при  шаге стропил 60-70см.

Схема монтажа обрешетки пошагово

Устройство обрешетки под металлочерепицу является завершающим этапом монтажа каркаса крыши. К обустройству приступают после того как сделана стропильная конструкция, проложена паро- и гидроизоляция, утеплитель, защита от шума и смонтирована контробрешетка. Перед тем как приступить к устройству настила необходимо поверх стропильной системы с утеплителем, гидроизоляцией натянуть паронепроницаемую мембрану по всей поверхности с нахлестами в 6-10см. На неё набить контррейки вверху по линии коньковой балки, далее по краям скатов, снизу по карнизной планке. Толщина контррейки 24-28мм.

Устройство обрешетки под металлочерепицу начинают с крепления стартовой доски, которую следует тщательно выровнять. Шаг нижней доски должен обеспечить нависанием ребра листа, требуется перекрытие 13 части водостока. При шаге в 350мм расстояние между карнизом и стартовой рейкой будет 280см.

Далее следует класть доски по разметке, строго выдерживая горизонталь. Следует следить за ровностью получаемой поверхности. Стыковка досок должна происходить на стропилах, но только встык, ни в коем случае не внахлест.

Далее размечают шаг обрешетки. Используют рулетку, шаблон «лошадку», карандаш. Расстояние между стартовой и следующей за ней доской обрешетки требуется сделать меньше, это необходимо для выступа металлочерепицы.

Вокруг труб, оконных проемов, в местах примыкания к ендовам металлочерепицы необходимо класть сплошной настил шириной 15-20см, при необходимости устанавливать дополнительные стропила.

Заключительный этап – устройство конька. Для устройства коньковой планки используются дополнительные доски, которые монтируются на расстоянии 4-6см, с каждого ската, на них и сажают планку. Чтобы сделать все правильно необходимо, следовать данной инструкции пошагово.

Как сделать обрешетку под металлочерепицу из дерева – понятно. Однако бывает, настил делают из металлического профиля.

по теме:

Использование металлического профиля для обрешетки

Обрешётка крыши под металлочерепицу с использованием металлического профиля встречается редко. Целесообразность подобной конструкции всегда вызывает вопросы. Металл дороже дерева, немалый вес создает дополнительные нагрузки на стены и фундамент. Используется метод, когда необходимо обустроить кровлю с большими пролетами производственных построек. Преимущества профиля в том, что такая конструкция не подвержена гниению, влажности, перепадам температур.

Схема установки та же, делают обрешетку из труб квадратного сечения 30х30, монтаж производят с помощью сварки или сажают на болты, листы крепят саморезами по металлу, а вот расчет другой, зависит от того какие размеры листов использованы.  Но поскольку подобная обрешетка для металлочерепицы своими руками не делается, то и задумываться об этом не имеет смысла.

Качественно сделанный настил под металлочерепицу увеличивает срок её эксплуатации, неровный настил приведет к деформации кровли, коррозии, снижению устойчивости и надежности конструкции.

Источник: https://kryshagid.ru/metallocherepica/obreshetka-pod-metallocherepicu-shag-montazh-sxema-ustrojstvo.html

Как правильно делать обрешетку под металлочерепицу?

(Еще нет рейтинга)
Загрузка…

На сегодняшний день металлочерепица является самым популярным кровельным материалом. Это связано с ее практичностью, надежностью, долговечностью и небольшой стоимостью.

Чтоб покрытие прослужило долгое время, нужно правильно обустроить под него основание. Тут важно оптимально подобрать шаг обрешетки, материал, из которого она должна быть изготовлена, и соблюдать все правила при монтаже.

Выбираем материал

Для обустройства обрешетки можно использовать обрезную доску или брусья из сосны, ели или лиственницы.

Перед монтажом нужно обязательно обработать дерево антисептиками, которые защитят его от разрушительного воздействия грибков, плесени, и повысят огнестойкость конструкции.

Также нужно провести калибровку пиломатериала. Вымеряйте толщину досок и отсортируйте их на группы. Ширина досок в этом случае не имеет значения и может несколько отличаться.

Соседние части обрешетки должны иметь максимально схожую высоту, чтоб создать ровное покрытие. Такой подход упростит монтаж кровли, и также обеспечит надежное крепление черепицы.

Размеры обрешетки для кровли из металлочерепицы:

1. доска сечением 25х100 мм – для металлочерепицы толщиной 0,4 мм и высотой 300, 350 мм;
2. доска сечением 30х100 мм – используется, если толщина металлочерепицы становит 0,5 мм и больше, а высота 350-450 мм;
3. брус 40х40 мм, 50х50 мм, 40х60 мм – при шаге между стропилами 1 м.

Как правильно рассчитать шаг для обрешетки?

Перед расчетом шага для обрешетки нужно сначала определиться с типом и размером металлочерепицы. Большинство производителей указывают оптимальную величину интервала между досками, чтоб создать надежное покрытие кровли.

Эта величина зависит от высоты черепицы. Основной шаг, который измеряется от высшей точки одной доски до начала другой, равен величине 300, 350, 400, 450 мм.

Первый шаг между обрешеткой со стороны свеса крыши должен быть меньшим от основного примерно на 70-80 мм. Это нужно сделать, чтоб обеспечить беспрепятственный сток дождевых вод в желоб.

Свес металлочерепицы должен находиться примерно посередине водосточной трубы, чтоб предотвратить намокание стен дома.

Также обратите внимание на угол наклона скатов. Чем круче крыша, тем должен быть свес черепицы больше.

Чтоб не допустить провисания кровли первую доску обрешетки сделайте немного толще. Перепад по высоте может составлять 10-20 мм.

Если у вас не найдется достаточного количества материала необходимой толщины, можете дополнительно набить планку, которая будет иметь нужную высоту.

В некоторых местах кровли обрешетка должна укладываться сплошным слоем без зазоров:

1. около ендовы – монтируется продольная доска шириной 100-110 мм со стороны каждого ската;
2. возле мансардных окон – устанавливается отдельные стропила, а на них обрешетка шириной 100-150 мм без зазора;
3. в местах вывода вентиляционных труб – несколько досок укладывается всплошную.

Также на участке крыши возле конька нужно обязательно устанавливать дополнительную доску, что обеспечит надежное крепление последнего элемента черепицы.

Пошаговая инструкция монтажа обрешетки под металлочерепицу

1. Обработайте пиломатериал антисептиками, подождите, пока он высохнет.
2. Проверьте при помощи натянутого шнура ровность выступа стропил, при необходимости подровняйте их. Если свес крыши недостаточен, установите кобылки.
3. Перед монтажом обрешетки прикрепите кронштейны для желобов, по которым будет стекать вода с кровли.
4. Прикрепите первую доску при помощи двух гвоздей к стропилу со стороны свеса. Она должна идти строго по краю выступа.
5. Выбирайте гвозди диаметром около 3 мм, а их длина должна быть в 2 раза больше от толщины обрешетки.
6. Правильность монтажа можно проверить, прикрепив несколько штук черепицы. Потом посмотрите, достаточно ли кровля будет свисать, чтоб обеспечиться нормальный сток дождевых вод.
7. Опустите гидроизоляционный слой в водосточный желоб. При этом верхний торец первой доски нужно стесать, чтоб получить угол 120° относительно стропил.
8. Сделайте разметку на стропилах для крепления следующих элементов обрешетки.
9. Прикрепите торцевую и коньковую доску.
10. Через 2-3 стропила проведите корректировку положения досок обрешетки, поскольку пиломатериалы могут оказаться некачественными и иметь перепады по длине.
11. Не допускается крепить элементы обрешетки внахлест. Доски должны плотно упираться одна в одну торцами.
12. Не стыкуйте все доски на одном стропиле. Распределите их равномерно по всей крыше, что создаст прочное покрытие.
13. Не забудьте прикрепить ветровую планку выше уровня обрешетки.
14. Около конька установите дополнительный ряд досок.

Монтаж обрешетки не очень сложное задание, но нужно учесть все нюансы, чтоб получить надежное основание под черепицу. Чем качественнее вы это сделаете, тем надежнее и долговечнее будет кровля.

Также смотрите далее подробное видео про монтаж кровли из металлочерепицы.

Источник: http://urokremonta.ru/metallo/kak-pravilno-delat-obreshetku-pod-metallocherepitsu.html

Поэтапное строительство обрешетки под металлочерепицу

Для того, чтобы крыша дома прослужила много десятков лет, стала долговечной конструкцией необходимо построить обрешетку. Ведь она в некоторой мере является фундаментом кровли. Строительство обрешетки под металлочерепицу требует больших знаний и навыков, от них зависит долговечность не только кровельного материала, но и всей крыши.

Строить обрешетку под такой кровельный материал, как металлочерепица, должны профессиональные мастера. На первый взгляд такие простые и легкие монтажные работы кроют массу тонкостей и важных нюансов. В первую очередь нужно создать оптимальные условия, которые обеспечат прочность и надежность настила.

Типы обрешетки

Перед строительством обрешетки потребуется определиться, какой должен быть настил:

Конструкция обрешетки существенно зависит от того, какая будет длинна используемого профиля. Если предполагается строительство сплошной обрешетки, тогда потребуются доски имеющие размеры 32*100 мм, можно использовать брусья, у которых имеется сечение 50*50 мм.

Чтобы подкровельное пространство было обеспеченно природной вентиляцией, тогда доски или брусья нужно укладывать практически вплотную друг к другу, оставив между ними расстояние не больше 10 мм.

С укладкой решетчатого настила монтаж обрешетки под металлочерепицу несколько усложниться, но при этом нужно помнить что существенно сократятся затраты на строительные материалы. В этом случае можно сэкономить на материалах и облегчить вес конструкции крыши.

Правила, которые необходимо соблюдать, чтобы построить обрешетку под металлочерепицу.

Полезная информация! Для того чтобы конструкция обрешетки под металлочерепицу была точной и правильной, предварительно изучают технологию ее обустройства. Ведь, как известно типы кровли бывают различными, поэтому требуют строительство обрешетки с разным шагом.

Не всегда, получается, подобрать доски одинаковой толщины. Так, например если необходимо устроить обрешетку из досок с толщиной 30 мм, то при покупке может обнаружиться, что их ширина совсем не одинаковая.

Такие случаи совсем не единичные, скорее наоборот, довольно частые. Одинаковые размеры может иметь разве что калиброванная строганная доска. Поэтому перед строительством обрешетки под металлачерепицу нужно провести подготовительные работы с досками, то есть их калибровку.

Такие меры необходимы в первую очередь для того, чтобы избежать мест с резкими перепадами при конструировании обрешетки, что в свою очередь существенно затруднит укладку металлочерепицы. Калибровка поможет более-менее выровнять доски и сделать их практически одинаковой толщины. Это позволит сделать правильную стыковку досок и смежные ряды.

Полезный совет! Выбирая доски толщиной 30 мм и делая их калибровку, важно помнить, что они должны иметь некоторый запас. Связанно это с тем, что обычно при распилке толщина досок может существенно снизится, поэтому не выдержит вес человека с крупными габаритами. А ведь при укладке металлочерепицы по обрешетке придется ходить, и нет гарантии, что такую работу будет выполнять мастер, небольшого веса.

Профессиональные мастера рекомендуют не использовать для строительства обрешетки необрезную и полуобрезную доску.

Для расчета расстояния досок под такой кровельный материал, как металлочерепица пользуются определенными правилами:

1. шаг обрешетки зависит от вида металлочерепицы, ее профиля. Поэтому в первую очередь необходимо купить материал, и только потом решать на каком расстоянии должны находиться доски для обрешетки;
2. то, на каком расстоянии укладывать брусья обрешетки друг от друга, как правило, должно указываться в инструкции к типам кровли. Обычно расстояние начинают считать снизу от первой доски до верхней точки следующей;
3. нужно помнить, что расстояние между укладкой первых двух досок при монтаже обрешетки должно быть меньшим, чем при укладке всех последующих;
4. шаг контробрешетки под металлочерепицу во многом зависит от угла наклона ската кровли. Также перед тем, как строить обрешетку нужно продумать, какой должен быть выступ материала за первую доску конструкции;
5. поскольку, многие дополнительно обустраивают крышу водостоком, который в свою очередь бывает разной конфигурации, нужно знать, что он тоже играет важную роль в расчетах шага обрешетки. Если водосток прикреплять к лобовой доске, то он прибавит выступу, как минимум дополнительных 30 мм. Не нужно при расчетах забывать и о диаметре желоба для обустройства водостока. Например, когда его диаметр будет иметь 9 см, тогда выступ делают одинаковых размеров, при немного большем диаметре – получится выступ совсем другой;
6. при строительстве обрешетки нужно знать, что отсчет для выступа начинают от стропильного среза или лобовой доски. При слишком крутом наклоне крыши, металл опускается достаточно низко, таким образом, получится выступ, необходимой длинны. Если в расчетах будет допущена ошибка, то в результате вся конструкция обрешетки будет не правильной, поскольку места крепления кровельного материала не будут находиться там, где должны быть;
7. для того чтобы правильно рассчитать расстояние между досками, которые укладываются первыми потребуется строительный уровень. Инструмент укладывают на стропило, измеряют расстояние и делают отметку. При измерении металлочерепичного листа учитывается расстояние от самой верхней точки его волны до нижней точки;
8. после того, как предварительные расчеты сделаны, выдвигают уровень, как лист металлочерепицы, угольник приставляют к лобовой доске, ставят на нем выбранную точку выступа и доводят к ней уровень. Далее проводится линия в вертикальном направлении от лобовой доски до уровня и ставится метка. Таким образом, между первыми досками обрешетки останется некоторое расстояние, в котором будут уже учтены уклон ската и выступ материала;
9. при укладке обрешетки первая доска должна отличаться от всех остальных толщиной, для того чтобы избежать образования свисающего выступа, когда потребуется закреплять кровельный материал;
10. остальные доски укладываются с одинаковыми промежутками, соответственно кровельному профилю. Отметки, как правило, ставятся после каждых двух стропил. Делают это для того чтобы в процессе монтажа было легче строить обрешетку. Например, если доска будет иметь дефект или искривление, тогда ее легче будет установить по предварительно нанесенным отметкам;
11. когда конструкция обрешетки будет иметь пару рядов, тогда для более удобного дальнейшего ее строительства другие доски, можно поставить на скат. Это существенно ускорит монтаж обрешетки;

Важно помнить, что при строительстве обрешетки под металлочерепицу доски одного ряда соединяются непосредственно на стропиле, также само по стропилам делают разбежку стыков. Нельзя укладывать доски внахлест или стыковку всей конструкции обрешетки проводить на одном стропиле.

Монтажные работы

Правильное устройство обрешетки обеспечит надежность и необходимую прочность  при изготовлении кровли. На следующем этапе мы рассмотрим монтаж обрешетки со всеми подробностями:

Металлочерепица: обрешетка укладывается по следующей схеме

1. брус для стропил должен иметь около 50*150 мм, для строительства обрешетки подбирают доски имеющие сечение 25*100 мм, для контробрешетки можно взять доску 25*50 мм;
2. соблюдают расстояние стропил, допустимые пределы 60-90 см;
3. в местах, где располагается свес карниза, по прямой линии прибивают первую доску, нельзя допускать даже малейшего отклонения от этой прямой. Кроме всего первая доска должна несколько отличаться от остальных толщиной, приблизительно на 1-1,5 см;
4. обрешетка строится следующим образом: шаг от доски, которая выходит на карниз, должен быть меньшим, чем между укладкой следующих досок. Расстояние между последующей укладкой досок должно приравниваться расстоянию укладываемого профиля черепицы, около 35-45 см;
5. необходимо проверить, отвечает ли расстояние между первыми двумя досками всем требованиям. Нужно уложить на землю две доски, параллельно расположенные относительно друг друга соблюдая при этом некоторое расстояние, потом на них укладывают лист металлочерепицы и определяют, достаточно ли выступа для водостока. Очень важно чтобы выступ имел правильные размеры, поскольку если он будет слишком большим, вода может переливаться через желоб, в то время, как при маленьком выступе воду будет задувать между лобовой доской и желобом. При этом не исключено, что в случае снежной зимы листы металлочерепицы будут подвергаться деформации;
6. все разметки проводятся с помощью рулетки, при этом начинают от доски, которая ведет к карнизу;
7. далее прикрепляют коньковые и торцевые планки;
8. ветровая доска устанавливается немного выше самой обрешетки, то есть на высоте листа металлочерепицы;
9. в местах, где должен располагаться конек, нужно дополнительно прибыть доски размером 25*100 мм.

Планируя обустройство водостока с крыши, перед тем как монтировать кровельное покрытие потребуется установить кронштейны, для крепления желобов. Также перед укладкой металлочерепицы необходимо позаботится о планке для карниза, которую прикрепляют по периметру кровельного свеса.

Важно! В первую очередь нужно определить места, крепления кронштейнов. Как правило, расстояние между ними должно составлять 50-60 см, крепятся они к нижней доске обрешетки. Кронштейны, которые расположены по краям, устанавливают с некоторым уклоном, остальные – наоборот, ровно.

После монтажа кронштейнов, устанавливают и закрепляют желоб. Карнизная планка, прикрепленная к обрешетке, должна нижним краем перекрывать край желоба. Такая конструкция позволит конденсату с планки попадать прямо в желоб.

Монтаж обрешетки под металлочерепицу очень важный процесс. От того, насколько правильно и точно будут выполнены строительные работы, зависит надежность и прочность всей конструкции крыши. Кроме всего намного упростится укладка кровельного материала.

Источник: https://krovlyaguru.com/vidy/cherepica/pojetapnoe-stroitelstvo-obreshetki-pod.html
