Как класть стропила на односкатную крышу?

СтройкаДиалог

Еще совсем недавно форма односкатной крыши была приоритетом многоэтажных зданий при строительстве спортивных сооружений, торгово-развлекательных центров. К ее устройству прибегали застройщики, возводя дачные домики, а также хозяйственные постройки: гаражи, баньки, веранды. Однако современные веяния в архитектуре предлагают использовать такую конструкцию крыши и в проектах жилого малоэтажного строительства. Поиск оригинальных идей часто приводит к решению строить в современном и лаконичном стиле хай-тек или скандинавской стилистике. В этих вариантах односкатная крыша становится особенно актуальной.

Единственный скат такой крыши опирается на несущие стены, которые отличаются разной высотой. Подобный вид оформления верхней части строения – простой по устройству и экономичный по затратам. Выполнить стропильную систему односкатной крыши своими руками не составит особых сложностей застройщику, если ему не впервой держать в руках строительный инструмент. Однако, чтобы достичь желаемого результата, необходимо разобраться, как монтируется стропильная ферма односкатной крыши, какую последовательность работ нужно соблюдать и какие факторы учитывать. В эти тонкости мы и хотим посвятить заинтересованного застройщика.

Расчет стропильной системы односкатной крыши

Важную роль в устройстве односкатной крыши играет правильно выбранный уклон, от него зависит надежность конструкции. В зимнее время, в период обильных снегопадов, крыша испытывает серьезные нагрузки, оказывают на нее большое давление и атмосферные явления в виде дождей и ливней. Поэтому для районов с обильными осадками нормы и правила рекомендуют соблюдать угол наклона ската до 45 градусов.

Стропильная ферма должна не только противостоять снеговой и ветровой нагрузке, но и выдерживать собственный вес и вес кровельного покрытия.

Поэтому при определении минимального значения наклона учитывают:

• среднемесячный уровень осадков в местности строительства;
• применяемый кровельный материал;
• площадь строения;
• особенности вентиляции.

Если вы планируете настилать кровлю из металлочерепицы, то рекомендуемый угол наклона должен составлять 35, для шифера – 20 –30 градусов. Диапазон этого показателя для профнастила колеблется от 8 до 20 градусов, и действует поправка на погодные условия. Металлические фальцевые кровли настилают при уклоне ската, который варьируется в пределах 18 – 30 градусов.

Рассчитывая угол наклона ската, принимают во внимание и расположение будущего строения. Дом нужно размещать наклоном крыши к наветренной стороне, здесь же обустраивать водосточную систему.

Серьезное значение в расчете имеет такой показатель, как расстояние между стропилами односкатной крыши. При слишком большом шаге между элементами стропил не удастся добиться устойчивой конструкции к внешним влияниям. При необоснованно малом шаге каркас приобретает значительный вес, оказывая давление на несущие стены и основание дома.

Правильно рассчитанный шаг, сечение всех элементов фермы, длина стропильных ног, применяемые варианты узлов крепления – все эти параметры в совокупности создают надежную стропильную систему.

Немаловажную роль играет длина пролета здания и вес кровельного материала, от этих показателей зависит количество устанавливаемых стропил и необходимость установки дополнительных опор для стропильных ног.

Чтобы правильно выполнить эти расчеты, на помощь застройщикам приходит интернет. В сети можно найти специальные программы, которые в считанные минуты сделают верные вычисления, и вы получите оптимальный вариант параметров будущей стропильной фермы.

Stroy-calc — Профессиональные строительные калькуляторы

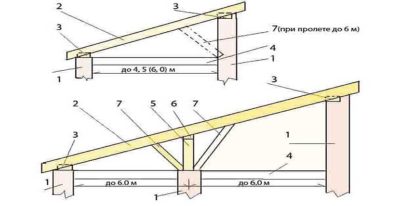

Устройство стропильной системы односкатной крыши

Нужный уклон кровельной конструкции достигается разницей в высоте торцовых стен, и для этого существует два способа решения:

• выполнить кладку одной из стен выше на расчетную величину;
• на одной из одинаковых по высоте несущих стен установить подпорные стойки, наверх уложить прогон, на который при устройстве стропильной системы будет опираться верхняя часть стропил.

Рассматривая первый вариант, в котором кладка одной стены выполнена выше, последовательность работ будет складываться из следующих процессов:

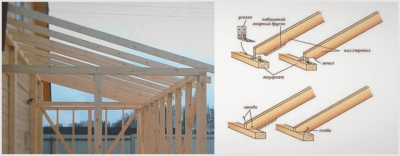

1. На обе несущие стены укладывают балки мауэрлата и крепят их с помощью анкеров, которые забивают в стену или закладывают предварительно в кладку. В качестве материала для этого элемента выбирают брус из хвойных пород дерева сечением 100х100 мм либо 150х150 мм. Под стропила в уложенных балках вырубают специальные гнезда. Мауэрлату требуется надежная защита от влаги, поэтому обязательно выполняется гидроизоляция.
2. Монтируют стропила, соблюдая шаг 60 – 70 см. Данная величина шага позволяет накрывать односкатную крышу любым материалом. Для легких кровельных систем в качестве материала для стропил подойдут обрезные доски. Их укладывают, вынося за стены на расстояние 40 – 50 см. Такие свесы обеспечат защиту стен от осадков. Если же стропильные ноги имеют большую длину, то рекомендуется использовать прочный клееный брус, который не подвержен деформациям и способен выдерживать серьезные нагрузки.
3. Устанавливают подпорки. Этот элемент предусматривается в том случае, если значение длины стропильных ног превышает 4,5 метра.
4. При ширине строения больше, чем 4,5 метра потребуется монтаж дополнительных стоек. Их упирают на балки, которые в свою очередь нуждаются в усилении, для чего используют раскосы или подстропильные ноги.
5. Затем крепят на стропила обрешетку. Она обеспечит жесткость конструкции каркаса односкатной крыши. Толщина обрешетки и шаг между элементами предусматривается в зависимости от выбранного кровельного покрытия. Мягкая черепица и рулонная кровля требуют создания обрешетки из фанерных кровельных листов.

Как закрепить стропила на односкатной крыше при равных по высоте стенах? Установка стропил требует монтирования дополнительных вертикальных элементов. Как и в первом случае, не обойтись без мауэрлата, который помещается на верхний ряд кладки из кирпича или на специальный армопояс. Предварительно выполняется укладка гидроизоляционного слоя. На одной из стен монтируют в вертикальной плоскости стойки, поверху которых обустраивается прогон. Далее работы проводятся аналогично с первым вариантом: собирается каркас. Сначала ведется установка стропил односкатной крыши, затем монтируется обрешетка.

Если односкатная крыша строится над жилыми помещениями, то обязательным этапом является пароизоляция стропильной системы и утепление крыши. Часто владельцы применяют так называемую вентилируемую схему, когда между слоями теплоизоляции и влагозащиты существует воздушная прослойка, а по бокам кровли специальные отверстия. Такой подход позволяет свободно циркулировать воздуху, сводя до минимума возможность возникновения конденсата. Устройство вентиляции в значительной степени увеличивает эксплуатационный срок данного вида крыши.

Какие преимущества и недостатки у односкатных крыш

Идеальных конструкций не существует, поэтому каждый вид крыши имеет свои плюсы и недостатки. Достоинством и положительными характеристиками односкатных крыш считают:

• простоту монтажа, что позволяет выполнить работы своими руками;
• небольшой вес каркаса по сравнению с другими вариантами крыш, поскольку он состоит из минимального количества элементов;
• экономия древесины, кровельного материала и доборных элементов, что серьезно сокращает финансовые затраты;
• возможность использования практически любого кровельного материала.
• низкая парусность;
• при среднем уклоне ската до 30 градусов упрощается обслуживание и ремонт кровли.

К преимуществам относят также отсутствие в односкатной крыше ендов и примыканий, которые считаются местами особенно подверженными образованию протечек.

Когда говорят о недостатках односкатной крыши, то упоминают высокую восприимчивость к нагрузке от массы снега и необходимость выполнять дополнительную гидроизоляцию при небольшом уклоне ската, дабы предотвратить возможные протечки. Правильные расчеты уклона, учитывающие погодно-климатический фактор, и верно подобранные элементы стропильной системы (сечение бруса), способны свести к минимуму негативные факторы.

Минусом данного вида крыши считают невозможность устройства мансарды в подкровельном пространстве. Но это касается только строений с небольшим параметром ширины.

К недостаткам относят также неэстетичный вид односкатной крыши. Однако этот недостаток можно превратить в достоинство. Планируя выполнение односкатной крыши с малым углом наклона, реально сделать ее эксплуатируемой. Или выполнить скат, выдающимся за пределы фронтона, чтобы он служил навесом для оригинальной террасы, опираясь на конструкции столбиков.

Еще на заметку застройщику о тонкостях устройства односкатной крыши:

• Крышу рекомендуют устанавливать таким образом, чтобы нижняя часть ската находилась с подветренной стороны.
• Для устройства каркаса нужно использовать только сухой пиломатериал. Применение сырого материала приводит к ослабеванию креплений и расшатыванию конструкции по мере высыхания древесины.
• Деревянные элементы стропильной фермы предварительно обрабатывают огнестойкими составами и антисептическими растворами, уберегая древесину от гниения, образования плесени и насекомых. Таким образом удается продлить эксплуатационный срок строения.
• Конструкции односкатных крыш с незначительным уклоном целесообразно планировать при строительстве домов в южных и степных районах, где выпадает мало осадков, но наблюдаются высокие ветровые нагрузки.

Подводя итог, следует еще раз акцентировать внимание застройщиков, что предотвратить быстрый износ односкатной крыши, можно соблюдая правила ее расчета и строительства, выбирая только качественный деревянный материал для каркаса и принимая все меры по ее защите от неблагоприятного воздействия окружающей среды.

Источник: http://StroikaDialog.ru/articles/krovlya/stropilnaya-sistema-odnoskatnoi-kryshi

Как сделать крышу односкатную своими руками — варианты + инструкция!

Крыша односкатная – пожалуй, самый простой вариант кровли. Этот тип конструкции идеально подходит для обустройства гаража, веранды, различных малогабаритных строений, но может быть применен и при строительстве небольшого жилого дома. Если знать, как сделать крышу односкатную своими руками, какие материалы использовать и как правильно производить монтажные работы, то можно не привлекать к данным работам строителей.

Как сделать крышу односкатную своими руками

Чем хороша односкатная крыша?

Выбирая тип кровельной конструкции, важно знать преимущества и недостатки каждого варианта. Только в этом случае получится определить тот самый, который идеально подойдет в отдельно взятом случае. Но, так как в этом материале речь идет об односкатной кровле, то следует описать ее преимущества и сказать несколько слов о недостатках.

Односкатные крыши

Достоинства односкатной кровли:

• максимальная простота конструкции – построить ее можно самостоятельно, обладая незначительными строительными навыками;
• возможность использования любого кровельного материала;
• незначительная парусность, что позволяет обустраивать такую кровлю даже в ветреной местности;

Беседка с односкатной крышей

Важно! При строительстве кровли на ветреных участках важно учитывать розу ветров.

• небольшой вес;
• возможность экономить деньги и строительные материалы;
• при необходимости даже под такой кровлей можно обустроить небольшую мансарду.

Но односкатная кровля не лишена и недостатков. К ним можно отнести:

• скромный внешний вид, хотя при желании даже такую кровлю можно превратить в настоящее произведение искусства;
• то, что чердак и мансарда не получатся большими.

Пример односкатной крыши

Особенности проектирования

Несмотря на то, что конструкция односкатной кровли довольно проста, все же необходимо учитывать ряд нюансов при проектировании этого варианта. В целом, при разработке проекта односкатной крыши самое важное – выбрать правильно направление ската. Для этого достаточно знать розу ветров местности, где происходит строительство. Если кровля правильно ориентирована, то ей не страшен даже самый сильный ветер. А мусор или снег, скапливающийся на крыше, будет просто унесен им.

Проект дома с односкатной крышей

Внимание! Если односкатную кровлю относительно направления ветра сориентировать неправильно, то высока вероятность, что ее просто сорвет. Данные относительно розы ветров можно выяснить в метеорологическом центре.

Баня с односкатной крышей

Крыши односкатные могут быть как невентилируемые, так и вентилируемые. Первые часто обустраиваются над навесами, террасами. У них небольшой угол наклона – около 3-6 градусов. Можно отказаться от необходимости создания ряда дополнительных конструктивных элементов, а значит, упростить и саму конструкцию. Но ухаживать за такой кровлей нужно внимательнее – недостаточно лишь счищать снег, чтобы снизить снеговую нагрузку, важно следить, чтобы дерево было обработано влагозащитными составами.

Крыша вентилируемая обустраивается на домах или банях. Но тут уже требуется делать кровлю несколько по-другому, так как в таких помещениях нужно обеспечивать особый микроклимат. В этом случае необходимо озаботиться обустройством слоев гидроизоляции и вентиляции.

Устройство вентиляции односкатной крыши из профлиста

В любом случае, стропильная система у односкатной кровли достаточно простая. То есть в этом случае стропила упираются одним краем в мауэрлат, обустраивается фронтон, который дает возможность сделать определенный угол наклона.

Важно правильно спроектировать односкатную крышу

Конструкция системы стропил будет зависеть от ширины кровли. То есть если расстояние между опорами стропил составляет около 4,5 м или менее, то ноги укреплять дополнительно не нужно. Если же пролет будет больше, до 6 м, то устанавливаются подстропильные ноги. А если пролет составляет 6-12 м, то в середине пролета устанавливается прогон под стропильными ногами, а по обеим сторонам от него монтируются подстропильные ноги. Если же пролет будет достигать 16 м, то потребуется монтаж двух опор из прогона, стоек и лежня.

Калькулятор расчета длины стропила односкатной кровли

Важно! Дополнительные опоры устанавливаются не далее 6 м от стен. А между установленными стойками-опорами не должно быть более 1/3 длины всего пролета, и эти стойки скрепляются специальной схваткой.

Важность параметров уклона скатов

Угол ската, выбор материалов для кровли и многие другие аспекты регламентированы особыми документами:

• строительными нормами и правилами СНиП 2.08.02-89, которые носят название «Общественные здания и сооружения»;

Источник: https://krysha-expert.ru/kak-sdelat-kryshu-odnoskatnuyu-svoimi

Как строится односкатная крыша: схема стропильной системы, этапы работ

Сегодня мы рассмотрим устройство односкатной крыши. Конструктивные особенности, функциональные возможности, несложный монтаж и относительная финансовая доступность дают ей весомые конкурентные преимущества. Которые ещё можно усилить индивидуальностью дизайна и оформления. Прочитав статью и оценив ситуацию, вполне возможно остановить собственный выбор на крыше подобного типа.

Дома с односкатной крышей по большей части относятся к современному строительству

Односкатная крыша – общее устройство

Из-за внешней простоты односкатные крыши часто недооценивают. Действительно, у неё предельно простая и незатейливая конструкция. Но прямолинейные формы задают скромный, при этом элегантный вид всему зданию. Это позволяет сделать яркие акценты и легко достичь индивидуальности в оформлении фасада.

Однако, зачастую потенциал не используется и наполовину. Ведь такую крышу хорошо запланировать под жилое помещение – вся площадь задействуется максимально эффективно. Получается просторное светлое помещение – вместо глухих фронтонов вполне возможна установка больших панорамных окон.

Но на них стропила не положить, для этого нужна более надёжная опора – если не капитальные стены, то хотя бы мощный каркас. Поэтому конструктивные элементы те же, что и у всех крыш: мауэрлат, сами стропила, при этом не исключаются прогоны, лежни, а дополнительную прочность обеспечивают стойки с подкосами.

Вся простота заключается в том, что у крыши всего один скат, значит – одна плоскость для разметки, выравнивания – вообще для работы.

Возведение односкатной крыши имеет свои особенности, которые важно учитывать

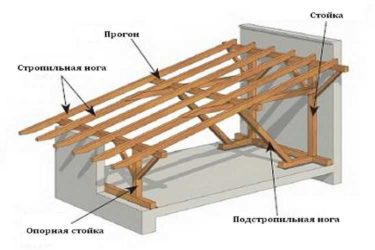

Стропильная система

Вся стропильная система односкатной крыши предельно проста и понятна: прямые стропила опираются на противоположные стены. Высота стен специально подбирается чтоб организовать угол наклона в диапазоне 30-35 градусов. Этим достигается нормальный самопроизвольный сход снега, что очень желательно. Ведь здесь нет деления крыши на два или несколько скатов и вся конструкция испытывает сравнительно повышенные нагрузки.

А вот устойчивость ветровым нагрузкам наоборот хорошая – сама крыша относительно невысока, и с наветренной стороны легко им противостоит.

Стропильная система односкатной крыши

Способ наклона стропил заранее проектируется или выбирается в зависимости от конструктивных особенностей дома:

• Наружные стены возводятся сразу неравнозначной высоты. При кажущейся дороговизне масса преимуществ: заранее предполагаются надёжные стены, не требующие дополнительного утепления, а сама сборка стропильной системы значительно упрощается – все основные промеры сделаны и созданы идеальные условия для устройства крыши. Причём её надёжность уже обусловлена таким основательным подходом.

Каркас небольшого дома с односктной крышей На нашем сайте Вы можете ознакомиться с самыми популярными проектами современных домов от строительных компаний, представленных на выставке домов «Малоэтажная Страна».

Конечно с небольшой натяжкой, но способ актуален и для каркасного строительства. Ведь высота основного каркаса наружных стен так же легко делается по нужным параметрам.

• Если все наружные стены одинаковы, по одной из них устанавливаются вертикальные стойки нужной высоты. При кажущейся ненадёжности конструкция ничем не отличается от каркасного строительства, имеет те же достоинства и недостатки. Причём односкатная крыша по каркасной технологии – разумное решение, которое не требует сравнительно значимых затрат именно на первоначальном этапе. При этом создаёт хороший задел на перспективу.
• Но есть более элегантный способ – где сразу изготавливаются так называемые стропильные фермы. А прочность стропильной системы обусловлена жёсткостью ферм. В допустимых пределах их применение позволяет обходиться без промежуточных опор или минимизировать их количество. Примечательно, что стропильные фермы можно чередовать с обычными стропилами. То есть повысить надёжность крыши, при этом сам конструктив гармонично увязать с дизайном помещения.
• Когда односкатная крыша примыкает к капитальной стене основного здания, стропила возможно закрепить на индивидуальные опоры или общий горизонтальный прогон. Другой край стропил укладывается на стену пристройки.

Примыкание односкатной крыши к стене

Важно: хотя уклон для ската выбирается индивидуально, он всё равно «привязан» к типу кровельного материала:

• Мягкие кровельные материалы позволяют занизить его до 5-7 градусов.
• Необходимый минимум для профнастила 8 град.
• Оптимальный уклон для металлочерепицы 30 град.
• Шиферу так же необходим уклон 20-30 град.

Однако, для регионов с большим количеством зимних осадков оптимален угол наклона в 40-45 градусов, что является пределом – подобная односкатная крыша редко где встречается. Примечательно, что в любом случае выдерживается общий уклон ската, гарантирующий сход осадков, а прочность при этом достигается разными способами.

Это может быть интересно! В статье по следующей ссылке читайте про проекты домов с односкатной крышей.

О прочности

Для односкатной крыши важно понятие – длина ската. Ведь на постройке прямоугольной формы сами стропила можно разместить вдоль или поперёк здания. Поэтому, выбирая направление необходимо учитывать возможность устройства промежуточных опор. Общепринятая практика – ограничивать свободные пролёты без поддержки длиной 4.5 м. ведь даже не разрушившись стропило может элементарно прогнуться.

Схема сборки стропильной системы односкатной крыши

Помимо утраты привлекательности внешнего облика, это может повлечь более серьёзные проблемы: деформацию, разрыв кровельного материала и, как следствие, трудно устранимую протечку. Поэтому, когда длина стропила превышает норму, принимают меры для усиления конструкции:

• Расстояние между противоположными стенами 4,5-6 м. требует установки подкосов с опорой на оду или обе стены. Не исключается устройство прогона – он позволит снизить число подкосов. При этом появится возможность увязать их с зонированием будущего пространства.
• Расстояние до 12 м. требует обязательной установки прогона, который поддерживают вертикальные стойки с надёжного лежня, перекрытия, колонн или капитальной стены внутри дома. От стоек или стен также рекомендуется установка подкосов. Условия диктует стандартная длина пиломатериала 6 м. – при такой длине пролёта стропила в любом случае будут составными. Даже если конструктивно удастся изготовить крепкие стопила, из соображений безопасности необходима надёжная промежуточная опора.

Для надежности в стропильной системе предусмотрены дополнительные опоры

Дальнейшее увеличение длины стропил требует ещё более серьёзных мер по укреплению всей стропильной системы. Хотя ничего сложного в этом нет – можно устанавливать сколько угодно прогонов на надёжных стойках, опираясь на лежни и расшиваясь подкосами. Разберёмся пошагово, как монтируются стропила для односкатной крыши.

В видео пример сборки односкатной вентилируемой крыши для каркасного дома:

Это может быть интересно! В статье по следующей ссылке читайте про проекты домов с плоской крышей.

Последовательность монтажа

Для обеспечения запаса прочности используются все конструктивные особенности здания. Заранее рассматривается возможность опереться на любую из несущих стен вертикальной стойкой или подкосом. Их количество и местоположение можно скорректировать и увязать с будущим дизайном, однако без фанатизма – прочность при этом пострадать не должна. Монтаж обычно не вызывает сложностей:

• Для безопасности сразу монтируются балки перекрытия, по ним устраивается временный настил.

Монтаж балок перекрытия на доме

• На обе стены крепится мауэрлат. Или устраиваются необходимые для уклона крыши каркасы.
• Устанавливаются крайние стропила и все сопутствующие элементы: стойки, подкосы, по необходимости лежни – создаётся «силовой каркас».

Сборка скелета односкатной крыши для частного дома

• Если строительство каркасное и большие фронтоны открыты, необходимо хотя бы временно их закрыть – принять меры для уменьшения парусности крыши.

Для исключения парусности закрывают временно фронтоны

• Далее по подготовленному каркасу укладываются промежуточные стропила и дополнительно раскрепляются по мере надобности. Это время для окончательного принятия решения о способе утепления – шаг стропил можно скорректировать под конкретный утеплитель.

Монтаж промежуточных стропил

• Следом монтируется кровельная мембрана, контробрешётка и несущая обрешетка односкатной крыши под конкретный кровельный материал.

На устройство вентиляционного зазора нужно обратить особое внимание – уклон односкатной крыши зачастую невелик. Поэтому зазор должен быть достаточным для эффективного проветривания – его полезно немного увеличить.

Завершает работы монтаж кровли. А устройство подшива, водостоков можно совместить с наружной отделкой фронтонов, чтоб дважды не устраивать настилы в одном месте.

Примеры домов с односкатными крышами в видео:

Что в итоге

Таким нехитрым, но эффективным и простым способом можно построить крышу любого дома, независимо от материала его стен и конструктивных особенностей.

Дом с односкатной крышей выходит дешевле, но смотрится по-современному Это может быть интересно! В статье по следующей ссылке читайте про особенности гидроизоляции плоской кровли.

Однако, односкатная крыша в каркасном доме, где «по умолчанию» заложена экономия бюджета – это одно из рациональных решений. Причём без лишних затрат в проект сразу закладывается функциональность, а довести всё до логического конца – уже дело времени.

Прочитать позже

Отправим материал на почту

Автор статьи

Исполнительный директор в кровельной компании

Тимур Дементьев

Источник: https://m-strana.ru/articles/odnoskatnaya-krysha-osobennosti-i-vozvedenie/

Односкатная крыша своими руками — пошагово с фото — для дома, сарая, гаража

Несмотря на свою простую, незамысловатую конструкцию односкатные крыши востребованы, рациональны, особенно для дачного домостроения. Кровли с одним скатом также массово используются для обустройства гаражей, придомовых построек, хозяйственных строений. О том, как возводится односкатная крыша своими руками пошагово, вы узнаете ниже.

 Многоскатные варианты крыш сложны по конструкции, а односкатную вполне можно сделать своими руками, так как представляет собой, по сути, прямоугольник, который располагается в одной плоскости, не имеет изгибов.

На односкатную, кстати, у вас уйдёт гораздо меньше строительных материалов, чем какую-либо другую, она будет более устойчивой к сезонным проявлениям (снег, ветер, дождь).

Строительство гаража с односкатной крышей, фото:

Преимущества односкатной крыши:

• небольшой вес;
• сравнительно приемлемая итоговая стоимость;
• доступный, несложный процесс монтажа;
• возможность применения различных стройматериалов (кровельное покрытие, стропила);
• доступное обустройство водосточной системы, дымоходов.

Фото курятника с выгулом для кур

Несмотря на свою простоту, односкатная крыша может быть весьма творчески обыграна в дизайнерских решениях. Угол её уклона напрямую зависит от климатических особенностей региона, где вы проживаете. Если для вас привычны снежные зимы, то градус наклона должен быть больше (чтобы снег лучше соскальзывал), если же ваш дом расположен в ветреном месте, то уклон нужно делать меньшим. По тем же причинам наклон крыши должен быть направлен в противоположную от фасада сторону, чтобы осадки «уходили» за дом.

Крыша односкатная бывает вентилируемого и невентилируемого типа. Первый вариант применяется для жилых строений, уклон варьируется от 8 до 25 градусов. В таких случаях воздухообмен обеспечивается за счёт изоляционного слоя и специальных отверстий, расположенных по боковым сторонам кровли.

Пристрой — гараж и навес

Невентилируемый вариант чаще устанавливают на гаражах, сараях, пристройках к дому, угол наклона у них преимущественно небольшой – 3-6 градусов.

↑

Дом с односкатной крышей – выбор кровельного материала

Расчёт схематического чертежа будущего дома начинается с определения требуемого угла наклона и подходящего укрывного материала для крыши. Чаще всего для подобных односкатных конструкций используется профнастил, металлопрофиль, рубероид, черепица, шифер, металлочерепица или ондулин. Мягкое черепичное или рубероидное покрытие оптимально подходит для совсем небольших уклонов — от 5-ти до 10-ти градусов. Шифер с профнастилом больше подходят для «средних» показателей угла наклона – от 20-ти до 30-ти градусов. Для металлочерепицы требуется уклон не менее 35-ти градусов.

Выбор кровельного материала обусловливается его способностью взаимодействовать с атмосферными осадками и своевременно удалять их с поверхности. Например, с шифера, профнастила, черепицы снег сходит гораздо легче.

↑

Как сделать односкатную крышу?

Для возведения своими руками крыши односкатного типа вам понадобится стандартный набор строительных инструментов, необходимые стройматериалы. Материалы из дерева (пиломатериалы) должны быть надлежащего качества с максимальной влажностью 22%. Все деревянные материалы рекомендуется предварительно обработать антисептическими средствами (например, из серии «Древотекс»).

Помимо всего у вас должны быть в запасе крепёжные детали: ригели, распорки, подкосы.

Ригель – это горизонтальная деталь, которая выступает как опора для несущих конструкций, она распределяет нагрузку стропил на другие балки.

Распорки – разновидность опор, которые располагаются в пролётах, обеспечивают большую устойчивость всей конструкции.

Подкосы – это балки, выступающие в роли подпорок стропильной системы.

Односкатная пристройка к дому

Односкатная крыша, фото:

У вас должны быть:

• деревянный брус сечением 100×150 мм;
• укладочные доски (толщина минимум 5 см);
• стропильные гвозди;
• теплоизоляционные материалы;
• гидроизоляционные материалы;
• строительный скотч;
• инструменты (топор, пила, молоток, специальный нож, отвес, шуруповёрт, рулетка, строительный степлер, уровень).

Стропильная система будет всецело зависеть от размеров будущего дома и строительного материала, из которого были возведены стены. Стропила всегда устанавливают на мауэрлат, если постройка небольшая и длина пролёта не превышает 4,5 метра, то схема стропильной системы односкатной крыши будет предельно простой. Она будет состоять из основного мауэрлатного бруса и стропильной опоры. Если предполагаются не маленькие размеры строения, а длина пролёта составляет более 6-ти метров, то установка укрепляющих подстропильных ног своими руками просто необходима.

Схема стропильной системы

Стропила нужно устанавливать согласно строительным правилам, чтобы спустя несколько лет эксплуатации не проявились последствия. Не забывайте о правилах безопасности — устанавливайте на стропила надёжные, крепкие временные доски, по которым вы будете передвигаться во время строительного процесса.

Фото установки стропил

Рабочий процесс предусматривает следующие этапы:

• Укладка поперечных стропил. Их крепят к мауэрлату. Это основа — то, на что идёт весь упор стропильной системы. Расстояние между стропилами составляет примерно 60-80 см. Здесь вам потребуются крупные гвозди (или анкера).
• На стропила прикрепляется обрешётка (её делают из деревянных реек 50 на 50 см), она обеспечивает жёсткость, кровельный материал укладывается непосредственно на неё. Обрешётка кладётся под прямым углом.
• При помощи строительного степлера к обрешётке крепится гидроизоляционный материал (обычная полиэтиленовая плёнка подходит для этих целей). Крепление производится без натяжки, но с нахлёстом снизу вверх.
• Следует очередь теплоизоляции (например: минвата, стекловолокно, маты бальзатовые).
• Укладка кровельного материала согласно его индивидуальным особенностям.

↑

Крыша односкатная своими руками

Рассмотрим пошагово весь строительный процесс:

• Так как мауэрлат представляет собой опору для всей системы, его главная функция состоит в том, чтобы совокупный вес кровли одинаково равномерно рассредоточивался на основных несущих деталях конструкции. Для этих целей нужно выбирать брус не менее 10×10 см, который устанавливается непосредственно на несущие стены. Между кладкой стены и брусом должен быть слой рубероида. Чем больше будет угол уклона, тем толще должен быть мауэрлатный брус.К монтажу мауэрлата своими руками нужно отнестись ответственно, обязательно использовать строительный уровень (требования к горизонтальности должны быть соблюдены). Устройство крыши односкатной подразумевает крепление бруса к стенам при помощи анкерных болтов, расстояние между ними должно составлять примерно метр-полтора.
• Теперь следует очередь укладки стропильных досок. Проследите за тем, чтобы длина доски была больше пролёта крыши примерно на полметра.Расстояние между этими досками зависит от тяжести укрывного материала, если предусматриваются листовые варианты, то 150-ти см будет вполне достаточно. Если вы собираетесь класть шифер или черепицу своими руками, то лучше выбрать шаг — 100-120 см. Лучше всего укладывать доску торцом кверху. Это придаст дополнительную прочность всей конструкции. Стропила для крыши односкатной должны быть врезаны в мауэрлатный брус по всей длине. Когда будете отмечать карандашом места для врезки (рекомендуется для строителей-новичков), следите за тем, чтобы будущий паз был немного шире толщины доски. Наклон выреза пазов отвечает за то, каким будет градус наклона.
• Одним из самых важных этапов является монтаж стропил в пазы.Все доски должны быть установлены одинаково, под одним уклоном. Для вашего удобства будет лучше изначально поставить два стропила в начале и в конце стены, а затем протянуть между ними бечёвку. Таким образом, вы получите точный ориентир, а сам процесс пойдёт гораздо легче. Для скрепления бруса и стропил используйте крупные гвозди (от 12 см и более). Конец стропильной доски (ноги – строительный термин) одной стороной крепится на краю стены, а другой закрепляется с вертикальной балкой. Все стропильные ноги должны быть одинаковыми по градусу уклона, высоте, направлению.
• Если у вас большой дом и расстояние между пролётами превышает 4-4,5 метра, то необходимо устанавливать дополнительные подпорочные балки (подкосы) под каждое стропило. С применением этого строительного метода будет усилена вся крыша, стропильная система в целом.
• На стропила пошагово укладываются доски, а на них пароизоляционный материал. Он кладётся поперек стропил. Плёнку натягивать не нужно, но полоски должны располагаться внахлёст (10-15 см). Там, где фрагменты будут стыковаться, для надёжности лучше применить строительный скотч (склеить полосы).
• Укладываем утеплитель на гидроизоляционную плёнку. При укладке не должно быть никаких щелей, зазоров. Толщина утеплителя должна составлять минимум 20 см. После следует очередь гидроизоляционного слоя, но между ним и утеплителем должно оставаться некоторое пространство. Чтобы обеспечить зазор обычно укладывают небольшие деревянные бруски между ними. Гидроизоляционный слой крепится при помощи строительного степлера.
• На получившийся в итоге «пирог» укладывают обрешётку. Как было упомянуто выше, для её изготовления используют рейки или бруски 50 на 50, их монтируют поперек стропильных досок. Располагают как угодно – сплошным полотном или с промежутками.

Обрешетка крыши сплошным полотном, фото

После обрешётки укладывают завершающее кровельное покрытие, его монтаж производится согласно индивидуальным строительным особенностям.

Качественно уложенные, закреплённые стропила не прогибаются под весом 70-100 кг. Если при укладке обнаружился этот факт, то необходимо провести усиление каркаса.

Технология укладки слоёв «пирога» может разниться в силу определённых обстоятельств, иметь некоторые дополнения. Иногда, для большей надёжности, гидроизоляционный слой повторно кладут поверх утеплителя. Хуже от этого не будет, но во всех случаях следует уделять особое внимание креплению.

Прибивать плёнку к деревянным элементам конструкции лучше всего при помощи гвоздей с плоской шляпкой или строительным степлером, частота шага должна составлять 15-20 см.

Одним из самых важных моментов является закрепление краёв гидроизоляционного материала. Его заводят под свес кровли, остаточный отрезок должен быть не меньше 20 см, после чего подбивают снизу гвоздями или, опять же, проходят степлером.

Лучше всего взять деревянную рейку и подбить её соответствующими гвоздями (с шагом 10-15 см) — это так называемый «народный» метод обустройства односкатной крыши. Таким образом, вы будете уверены, что воздушные потоки не проникнут под гидроизоляционную плёнку, не причинят масштабного ущерба при нашествии сильных ветров.

Ошибки крепления краев крыши гаража, фото

На фото выше ненадёжно были закреплены края (свес) крыши. При сильном ветре полотно металлопрофиля вместе с гидроизоляционной пленкой, как легкая тряпочка, легко было отброшено в сторону.

↑

Односкатная крыша – пристройка к дому

Гараж, как пристрой

Для гаражей, сарайчиков, бань, беседок наиболее удобен именно такой тип крыши. Односкатная конструкция крыши обеспечивает ряд преимуществ для так называемых вспомогательных строений.

Крепление стропильного каркаса к стене дома

Если рассматривать пристройку пошагово, то станет понятно, что её крыша соседствует со стеной жилого строения. Таким образом, её стропильная система обустраивается отдельно от дома. Нижние концы стропил располагаются на фасадной стене пристройки, а вот верхние крепятся к самому зданию. Здесь очень важно обеспечить грамотное соединение стропильного каркаса пристройки и основной стены дома. Слишком жёсткие крепления тоже использовать нежелательно, потому как скорость усадки дома и пристраиваемой постройки может быть разной. Из-за этой разницы потом могут образоваться трещины стен.

В данном случае удобнее всего будет уложить балки на брусовый каркас, который соседствует с домом (прикреплен к стене). А само место (шов) между брусом и стеной заполнить полиуретановым герметиком. Укладывать кровельный материал на крышу пристройки нужно с нахлёстом, а также заводить в месте стыка под укрывное покрытие дома. Это необходимо сделать для того, чтобы потом атмосферные осадки не просачивались через место соединения. Обычно используется аналогичный кровельный материал на крыше дома и пристройки – по эстетическим соображениям.

Если вы решили построить сарай с односкатной крышей, то обустройство кровельной системы не будет существенно отличаться от вышеописанного поэтапного метода возведения.

Бывает так, что сараи возводят из бруса. В таких случаях верх сруба выступает в роли мауэрлата. В остальном, существенных отличий в стропильной системе односкатных крыш разных построек не имеется.

, как быстро сделать простой зимний загон для лошадей:

Крыша для гаража односкатная делается по аналогичному методу.

Если стены гаража строятся из кирпича, то края балок, стропильные доски внедряются в обустроенные для этого ниши. Их заранее делают в стенах и оговаривают на этапах проектировки строения. Деревянные фрагменты рекомендуется обернуть гидроизоляционным покрытием перед заглублением в эти ниши. При этом интервал стропил составляет 60-70 см. Фасадная стена гаража – высокая. От нее идёт скат вниз к задней части постройки, въездные ворота располагаются в ней. Крыша должна выступать на 30-40 см от стены, образовывать небольшой свес.

Принимая к сведению приведённую выше информацию, становится ясно, что такой вариант кровли практичен, функционален, конструкционно прост. Односкатная крыша, обустроенная своими руками, может выдерживать мощные ветровые, снежные нагрузки. Такая кровля будет тёплой, благодаря небольшой площади для проникновения воздуха. Если вы всё сделали правильно, то она верно прослужит вам не один десяток лет.

Источник: http://ogorod23.ru/odnoskatnaya-kryisha-svoimi-rukami/

Cтропильная система односкатной крыши: схема

Автор

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Для возведения небольших построек и домов нет необходимости в устройстве кровли сложной конфигурации. В качестве проектного решения может быть принята стропильная система односкатной крыши. При этом схема упрощается, но появляются некоторые нюансы.

Преимущества и особенности односкатной системы

К достоинствам можно отнести:

• простой расчет;
• уменьшение количества узлов и присоединений;
• упрощение монтажа;
• снижение затрат на древесину;
• устойчивость в ветровым нагрузкам;
• ремонтопригодность.

Односкатная крыша устойчива к внешним негативным условиям, незатратна и проста в монтаже

При решении сделать такую крышу своими руками необходимо учесть следующие ее особенности:

• необходимость возведения высоких продольных стен здания или специальных каркасов;
• сложность использования подкровельного пространства в качестве мансардного помещения;
• располагать дом или постройку на участке нужно так, чтобы в большинстве случаев ветер дул на высокую стену строения (необходимо ознакомиться с розой ветров района строительства);
• угол наклона принимается в зависимости от используемого материала покрытия.

Схема включает в себя следующие основные элементы:

• два мауэрлата;
• стропильные ноги.

Конструкция стропильной системы односкатной кровли

При больших пролетах потребуется устройство своими руками дополнительных элементов, раскрепляющих несущие балки и увеличивающие их несущую способность:

• подстропильные ноги (подкосы);
• стойки;
• прогоны;
• лежни;
• схватки.

Все элементы изготавливаются из древесины хвойных пород первого или второго сорта. Чтобы правильно выбрать наиболее подходящий материал необходимо обращать внимание на следующие моменты:

• место рубки (лучше выбирать северные регионы);
• время рубки (прочнее будет дерево, срубленное в конце зимы – начале весны).

Расчет системы

Перед тем, как приступать к сборке конструкции своими руками, необходимо сделать расчет и правильно подобрать сечение всех элементов.

Устройство кровли – ответственный процесс, в котором нельзя допускать ошибок.

В зависимости от ширины здания и необходимого сечения стропильной ноги для проектируемого пролета, подбирают конструктивное решение стропильной системы.

Расчет длины стропильных ног

Подбор сечения

При возведении дома профессиональными строителями по заранее подготовленному проекту выполняется расчет по двум предельным состояниям, который определяет высоту и ширину несущих балок по двум требованиям:

Зависимость конструкции от величины пролета

При строительстве частного дома своими руками расчет можно не выполнять, но необходимо учесть рекомендации в зависимости от пролета. Стропила на односкатной кровле всегда наслонные.

1. Пролет до 4,5 метров. Схема предполагает использования цельных стропильных ног, без раскрепления подкосами или стойками. Удобно и пользовать, если планируется устройство мансарды: позволяет увеличить свободное пространство за счет отсутствия промежуточных опор. Рекомендуемое сечение стропил при шаге 0,6 м – 50х150 мм, для шага 1,1 м потребуется увеличение до 75х175 мм.
2. Пролет до 6 метров. В этом случае все зависит от угла наклона и пролета. В некоторых случаях хватит стандартной длины доски или бруса – 6 м. При большом угле наклона и пролете приближенном к 6 м потребуется стыковать стропильные ноги по длине. В качестве дополнительной опоры предусматривают подкосы (подстропильные ноги). В месте примыкания подкоса к стропилу стыкуют ногу по длине. Рекомендуемое сечение при шаге 0,6 м – 50х200 мм, при шаге 1,1 м – 100х200 мм.
3. Пролет более 6 метров. В этом случае нужно сделать промежуточные стойки, которые возьмут на себя часть нагрузки и уменьшат провисание балки. Правильно устанавливать опоры так, чтобы каждый пролет стропильной ноги был менее 6 метров. Расчет в этом случае выполняют как для многопролетной балки с учетом промежуточных опор. При строительстве своими руками сечение берут так же как и для пролета до 6 м (предыдущий пункт). В этом случае все стропила являются составными.

Источник: https://DomZastroika.ru/krysha/konstrukciya-stropilnoj-odnoskatnoj-sistemy.html
