Как крепить стропила — способы, как выполнить своими руками
Можно ли выделить какую-то главную деталь в кровле? Вряд ли это получится, так как здесь каждый элемент выполняет свою функцию. Например, стропила – это часть крыши, имеющей скаты, которую можно назвать каркасом. Именно на них будет укладываться кровельный материал, будут крепиться другие элементы. Именно от того, как собрана и установлена стропильная система, будет зависеть и итоговая форма кровли. Но если работы по созданию крыши выполняются самостоятельно, то как крепить стропила? На самом деле, это достаточно сложный этап работ, от которого будет зависеть и прочность, и надежность, и даже геометрическая правильность крыши.
Как крепить стропила
Несколько слов о стропильной системе
Стропильная система – это каркас крыши со скатами, собранный из непосредственно самих стропильных ног, а также мауэрлата и конькового бруса. Мауэрлат – это опорный брус, который располагается по периметру верхней части стен дома, а коньковый брус устанавливается непосредственно в верхней части кровли в том месте, где происходит соединение двух противоположных стропильных ног под углом.
Основные части стропильной системы
Проектирование стропильной системы – важная задача, во время которой приходится правильно рассчитывать ветровую и снеговую нагрузки, которые будут приходиться на кровлю, а также учитывать и другие параметры. Первые показатели будут зависеть от того, в каком климатическом регионе будет находиться строящийся объект. Далее на основе полученных данных производится расчет толщины непосредственно стен дома (несущих), а также выбирается качество и тип материала для самой кровли, высчитывается угол наклона ее скатов и другие моменты.
Проектирование стропильной системы – важная задача
Внимание! Недочеты и ошибки, допущенные при проектировании, могут негативно сказаться на качестве кровли. В ряде случаев они могут привести к быстрому обрушению или разрушению крыши.
В конструкцию стропильной системы могут входить сами стропила, стяжки, которые будут располагаться между ними, прогоны, дополнительные опоры – так называемые подстропильные ноги – и прочие элементы. Собранная стропильная система опирается обычно на тот самый мауэрлат либо на балки перекрытия. Мауэрлат помогает равномерно распределять нагрузку по всему периметру стен. В этом главное отличие данного способа крепления. Если крепить стропильную систему на балки перекрытий, то есть без установки мауэрлата, то основная нагрузка будет приходиться на точки крепления, а не распределяться равномерно по всем стенам.
Мауэрлат помогает равномерно распределять нагрузку по всему периметру стен
На заметку! Последний случай – не вариант, если стены сделаны из кирпича, который начнет разрушаться со временем в местах, испытывающих максимальную нагрузку. А вот для деревянного сруба такой способ вполне подойдет.
Детали стропильных систем на примере двускатной крыши, которые можно использовать для различных конструкций
Выше приведены примеры деревянных стропильных ферм, кроме этого, в некоторых случаях применяют фермы сделанные из бетона и металла
Таблица. Зависимость сечения стропильных ног от их длины и шага.
| 60 | 4х15 | 4х17,5 | 5х15 | 5х15 | 5х17,5 | 5х20 | 5х20 |
| 90 | 5х15 | 5х17,5 | 5х20 | 7,5х17,5 | 7,5х17,5 | 7,5х20 | 7,5х20 |
| 110 | 7,5х12,5 | 7,5х15 | 7,5х17,5 | 7,5х17,5 | 7,5х20 | 7,5х20 | 10х20 |
| 140 | 7,5х15 | 7,5х17,5 | 7,5х20 | 7,5х20 | 7,5х20 | 10х20 | 10х20 |
| 175 | 10х15 | 7,5х20 | 7,5х20 | 10х20 | 10х20 | 10х25 | 10х25 |
| 215 | 10х15 | 10х17,5 | 10х20 | 10х20 | 10х25 | 10х25 | — |
Варианты креплений в нижней части ног
Стропила крепятся либо к мауэрлату, либо к перекрытиям. Но как можно закрепить достаточно массивные стропильные ноги на этих основаниях? Существует два основных способа крепления стропильных ног непосредственно к мауэрлату – жесткий и скользящий вариант соединений. Жесткий вариант подойдет для наслонных стропил – в этом случае нога будет прочно «сидеть» на мауэрлате, чего и необходимо добиться.
Это получится сделать благодаря созданию врубки на стропилине либо за счет крепления к ней специального подпорного бруска. В первом случае делается шаблон, и по нему производится выпиливание необходимых размеров врубки на каждой стропильной ноге. Стропила опираются на край мауэрлата как раз этими врубками и фиксируются на месте гвоздями или другими крепежными элементами. Также дополнительно требуется забить гвоздь вертикально в ногу.
Соединение будет прочным и жестким.

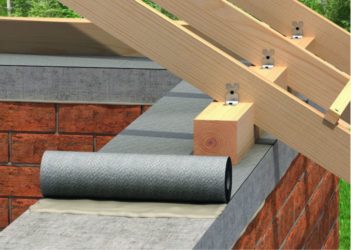

Стропила прикреплены к мауэрлату
Важно! Врубка не должна быть в глубину больше, чем 1/3 ширины стропилины. Иначе система будет ненадежной. В мауэрлате делать врубки и вовсе запрещено, иначе его несущая способность будет сильно ослаблена.
Создание врубок можно заменить прикреплением к стропилинам брусков, которые будут упираться в мауэрлат. Брусья крепятся к стропилам при помощи металлических уголков – благодаря им нога сдвинуться в сторону просто не сможет.
Узлы опирания стропил на прогон и мауэрлат
Следует помнить, что если на одной стороне стропилины был реализован именно жесткий тип соединения, то с другой стороны тип крепления должен быть иным. Если же с обеих сторон использовать жесткий способ, то риск деформации деревянной конструкции в будущем возрастает. Дерево – живой и дышащий материал, который обладает способностью сжиматься и расширяться под воздействием ряда факторов, в том числе влажности и температуры.
Если дом строится из бревен или бруса, то может быть использован скользящий вариант крепления стропильных ног. В этом случае деревянные элементы получают возможность незначительно сдвигаться. В продаже есть даже специальные крепежные системы, именуемые салазками. Но можно использовать также металлические уголки, имеющие продолговатые отверстия, через которые вбиваются/вкручиваются крепежные элементы.
Пример скользящих стропил
Крепежные элементы
Итак, для крепления стропил в нижней части могут использоваться:
- металлические шпильки. В этом случае понадобятся еще и укрепляющие накладки из металла;
- гвозди и скобы. Надежно, просто, не дорого. Часто используемый вариант;
- гвоздевые полосы из оцинкованной стали. Они имеют несколько рядов зубцов высотой около 8 мм. Эти пластины позволяют добиться максимально прочного и надежного соединения.
Виды крепежных элементов
Также могут применяться саморезы, болты, различные металлические уголки, кронштейны. Используются хомуты, шпильки и прочие элементы. Что касается уголков, то они бывают с запилом и без него, могут отличаться параметрами, в том числе толщиной металла и количество отверстий для крепежных элементов. Бывают уголки и усиленные, с дополнительным ребром жесткости на сгибе.
На заметку! Выбирать способ крепления лучше в зависимости от сложности всей конструкции кровли.

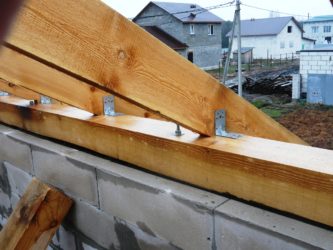

Крепление стропил к мауэрлату
Цены на различные виды крепежа для стропил
Крепеж для стропил
В верхней части стропильные ноги также крепятся одним из двух основных способов – встык либо непосредственно к коньковому прогону. В первом случае верхняя часть стропил под определенным углом спиливается и две противоположных ноги упираются друг в друга в месте спила.
Удобнее всего спилы делать по заранее изготовленному шаблону, с помощью которого будет проще сохранить правильный угол, который зависит от угла наклона ската кровли. Либо спил может производиться непосредственно сразу по двум ногам в верхней части. Между собой две стропильные ноги могут быть соединены различными крепежными элементами.
Если используются гвозди, то их длина не должна быть менее 15 см. Вбиваются они под углом.

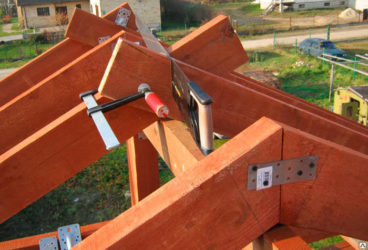

Крепление стропил на крыше
Также стропила могут соединяться внахлест. В этом случае торцы не срезаются, крепление производится между боковыми плоскостями при помощи шпилек. Это, кстати, самый простой способ соединения.
К коньковому прогону напрямую крепить стропила несколько сложнее. Но, тем не менее, использование этого способа – не редкость. В этом случае фиксация производится на самом коньковом брусе. Стропила не опираются друг на друга.

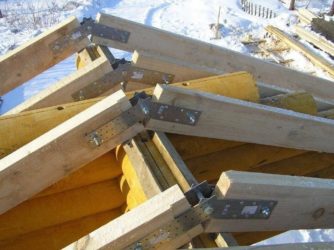

Способы крепления стропильных ног
Технология крепления стропил к мауэрлату
В данной инструкции рассмотрим, как на стропильных ногах выполняются запилы, как сами детали конструкции крепятся к мауэрлату.
Шаг 1. Чтобы сделать правильный запил на стропильной ноге, важно нанести разметку. Удобнее всего в этом случае пользоваться угольниками и карандашом.
https://www.youtube.com/watch?v=L_sN9PgA-Co
Нанесение разметки
Шаг 2. Далее по нанесенной разметке следует выполнить запилы. Для этого можно использовать электролобзик или обычную ручную пилу. Для ускорения выполнения работы рекомендуется использовать первый вариант. Получившаяся «пятка» или запил будет укладываться непосредственно на уже установленный мауэрлат.
Выполнение запилов
Для работы можно использовать ручную пилу
Получившаяся «пятка»
Шаг 3. Далее нога с запилом должна быть установлена на свое место.
Установка ноги с запилом
Шаг 4. С одной и с другой стороны стропильной ноги устанавливаются два крупных металлических уголка.
Крепятся металлические уголки
Шаг 5. В боковых частях уголки фиксируются крепежными элементами – например, саморезами, гвоздями. Вкручивать или вбивать их нужно в мелкие отверстия – не менее 4 штук в каждую сторону.
Для крепления используются саморезы
Еще одно фото процесса
Шаг 6. Далее стропильную ногу нужно просверлить насквозь – отверстие должно подойти для шпильки диаметром 12 мм.
Проделывается сквозное отверстие
Шаг 7. Далее нужно вставить в получившееся отверстие шпильку и стянуть уголки между собой, закручивая гайку на другой стороне шпильки.
Стягивание уголков
Шаг 8. После этого необходимо установить «глухарь» в мауэрлат через отверстие в другой стороне уголка. «Глухарь» – это тоже крепежное изделие.
После этого необходимо установить «глухарь»
Шаг 9. Затем требуется установить маленькие уголки. Они крепятся к мауэрлату и стропильной ноге, но с другой стороны пятки.
Крепление маленьких уголков
Кстати, для расчета углов запилов стропил сейчас можно использовать различные онлайн-калькуляторы. Там можно указать все необходимые параметры кровли, и система выдаст искомый результат за считанные секунды.
Монтаж узла в коньковой части
Рассмотрим на примере, как можно соединить стропила друг с другом в области конька.
Шаг 1. Чтобы соединить стропила стык в стык, требуется отпилить их верхнюю часть так и под таким углом, чтобы два противоположно стоящих элемента сошлись друг с другом над коньковым брусом.
Как будут соединяться стропила
Шаг 2. Далее нужно изготовить две деревянные накладки (форма показана на рисунке). Они прикладываются с одной и с другой стороны двух состыкованных ранее стропильных ног.
Также необходимо сделать две деревянные накладки
Шаг 3. После этого накладки нужно закрепить длинными гвоздями на стропильных ногах. Также соединить стропильные ноги в области конька можно при помощи специальной зубчатой пластины.
Крепление деревянных накладок
Также может использоваться специальная пластина
Дельные советы
Важно помнить и о нескольких советах, которые знают опытные строители и дают их начинающим.
- Важно не забыть обработать деревянные элементы защитными составами против насекомых и влаги. В этом случае дерево проживет намного дольше, хотя само по себе оно в любом случае – достаточно надежный и долговечный материал.
- Не стоит пренебрегать мауэрлатом, даже если на участке сооружается небольшой дачный домик.
- Вентиляционные зазоры при кровле крыши важно соблюдать. Они обеспечат правильный микроклимат для всех элементов кровли и, соответственно, увеличат срок ее службы.
Вентиляция крыши
- Для мауэрлата и стропил рекомендуется выбирать древесину лиственных пород, качественную и без трещин.
- Для фиксации всех узлов важно брать те крепежные элементы, которые смогут сопротивляться воздействию влаги, то есть оцинкованные или имеющие другое защитное покрытие.
- Заранее нужно озаботиться наличием всех инструментов, которые могут понадобиться. Это молоток, электрический лобзик, сверла нужного диаметра, дрель, обычная ручная пила, угольники и линейки, карандаш для нанесения разметки, строительный уровень.
Инструменты, необходимые для монтажа стропил
- Все работы на кровле требуется производить со страховкой. Лучше максимально обезопасить себя от возможных падений и травм.
- Стропила монтируются так, чтобы образовался карнизный свес. Он необходим для того, чтобы кровля выступала за уровень стен. Тогда дом будет лучше защищен от влаги.
- Часть работ (например, создание пяток на стропилах) можно выполнять на земле, а затем уже поднимать стропильные ноги наверх и производить фиксацию.
- Важно не ошибиться в расчетах при проектировании стропильной системы.
Стропила для крыши
Если не забывать об этих советах и использовать их на практике, то кровля получится надежной, аккуратной. А это – залог того, что прослужит она долго и будет радовать взгляд. Разобравшись со всеми тонкостями, создать качественную стропильную систему самостоятельно сможет даже начинающий строитель.
Цены на популярный модельный ряд электропил
Электропила
Создание стропильной системы своими руками – шаг очень ответственный. Именно от того, насколько правильно и надежно она будет собрана, будет зависеть в целом прочность и качество кровли, ее способность противостоять ветрам и снегу. Если стропила были установлены неправильно, то велик риск быстрого обрушения кровли.
Источник: https://krysha-expert.ru/kak-krepit-stropila
Крепление стропила к мауэрлату: схемы и способы крепления стропил
Стропила – самая существенная часть кровельного скелета. Ноги стропил передают распор на мауэрлат и несущие стены дома. От чего же зависит качество всей стропильной системы и крыши в целом? Специалисты напоминают, что надежность любой кровельной конструкции будет зависеть, в первую очередь, от качества крепления стропила к мауэрлату. Какие принципы и особенности этого процесса должен знать каждый начинающий строитель и как крепить стропила к мауэрлату своими руками, вы узнаете прямо сейчас.
Крепление стропил к мауэрлату: немного «матчасти»
Для начала, предлагаем рассмотреть иллюстрацию, на которой показаны два вида стропильных систем:
Место крепления стропильной ноги с основой называется опорным узлом. Таких узлов в системе много, но мы коснемся подробно именно нижних креплений рамы со стропилами. Мауэрлат и стропильные ноги практически всегда изготавливаются из древесины, реже – из металла. Дерево использовать выгоднее и удобней, так как этот материал легок по весу, прост в монтаже и долговечен при правильной установке и эксплуатации.
Виды опорных узлов по уровню жесткости
Опорные узлы — места, в которых стропила крепится к элементам крыши:
В случае железных соединений, узлы являются неподвижными, жесткими (сварка или болты). Дерево – материал более мягкий и динамичный, который может набухать, рассыхаться и деформироваться. В связи с этим, специалисты рекомендуют выполнять опорные узлы с поправкой на возможные изменения формы древесины. Такие узлы могут иметь разную степень подвижности:
- Узел нулевой подвижности – жесткое крепление уголками с обеих сторон, при котором крепление стропила к мауэрлату остается неподвижным.
- Соединение первой степени подвижности – балка может вращаться по кругу.
- Соединение второй степени подвижности – круговое вращение со смещением, предусматривается установление специальных ползунов или салазок.
- Подвижное соединение третьей степени – возможность горизонтального, вертикального и кругового движения.
Для любого узла, будь он подвижный, либо нет, следует применять, как минимум, два вида фиксации. Например, зарубленные планки дополнительно фиксируются изнутри с помощью опорного бруса, а динамичные соединения укрепляются болтами и специальными стальными уголками.
О типах крепежа стропилин к основе
Поговорим о современных крепежных элементах. Для прочности и долговечности опорных узлов используются разнообразные металлические крепления: держатели балок, равносторонние, крепежные, анкерные, усиленные уголки, пластины, опоры, профиля, соединители, анкера и пр. Все эти запчасти сделаны из качественного металла. Для динамических узлов (1,2 и 3 типа) используют ползуны, уголки и перфорированные пластины. Для жесткого крепления применяют стационарные соединители, анкера и уголки.
Такие крепежи для стропильной системы используют чаще всего:
Для самостоятельного монтажа, более других, подходят перфорированные крепления, так как они имеют много отверстий для саморезов и болтов.
Жесткие или подвижные соединения: что выбрать
Итак, мы отметили, что опорные узлы, соединяющие мауэрлат с досками, могут быть разной степени подвижности: от «0» до «3». Нулевая степень – это жесткие крепления, которые исключают любые изменения положения балок.
Жесткие соединения: когда они необходимы
Мауэрлат устанавливают тогда, когда необходимо передать распорную нагрузку от стропил на несущие стены. Это делается, в основном, в домах из кирпича, панелей и блоков. Деформацию и усушку кровли в данном случае стараются исключить, чтобы не допустить изменения нагрузки на опорные стены. Здесь и появляется необходимость неподвижного соединения стропильной системы с мауэрлатом.
Неподвижные узлы, закрепляемые с запилом
Многие специалисты рекомендуют делать соответствующе запилы в месте крепления стропил к балкам перекрытия для большей прочности и неподвижности соединительных узлов. Эти запилы должны плотно стыковаться с мауэрлатом. Дополнительно такие узлы укрепляются болтами, анкерами и металлическими пластинами:
Или же длинными саморезами:
И еще один важный момент: размер запила бруска не должен превышать 1/3 его сечения. В противном случае стропильная система может потерять свои несущие способности:
Жесткие узлы без заруба стропил
Способ крепления с помощью подшивного бруска используется в наслонных стропильных системах. Стропилина срезается по шаблону и скашивается (для придания крыше нужного уклона) в месте прилегания к мауэрлату. Изнутри такие стропила усиливаются опорными брусками и укрепляются уголками с двух сторон к раме основы:
Еще один вариант не стыкового узла – жесткое крепление стропил, усиленное брусьями-накладками с обеих сторон. Две доски длиной не менее метра окаймляют каждую стропильную ногу. Один конец таких опор срезается под углом, который соответствует наклону ската крыши (в том числе, стропилин).
Доски крепятся срезом к мауэрлату с помощью длинных болтов и усиленных стальных уголков. Брусья крепятся по заранее размеченным местам, сначала по одному. Затем вплотную к накладкам с одной стороны монтируются сами стропила, которые сразу укрепляются такой же накладкой с другой стороны.
Есть вариант установки сразу двух брусьев-накладок, а после, стропил, но этот способ используют реже, так как он требует более точных расчетов.
Когда нужно делать подвижные соединения?
Вот мы и подошли к динамичным опорным узлам – соединениям, которые могут менять свое положение. Для чего это нужно? Вспоминаем физические свойства материалов – многие из них дают усушку либо набухание. В первую очередь, это касается зданий из чистого дерева – бруса, сруба и пр. Натуральная древесина обязательно дает усадку, благодаря которой ваша крыша может не только деформироваться, но и разрушиться основательно. Чтобы избежать таких фатальных последствий, мастера рекомендуют выполнять скользящие крепления стропильных ног с мауэрлатом (либо верхним венцом сруба).
Обязательное условие при установке скользящих узлов – опора стропильной рамы на прочный коньковый брус. Так как опорные нижние узлы динамичные, то максимальная жесткость должна быть достигнута на коньке кровли. Верхние края стропил подпиливаются для плотного соединения между собой и коньковым брусом, соединяются и усиливаются ригелями, металлическими лентами, пластинами и уголками. Лучше соединять с венцом сруба уже закрепленный в коньке стропильный элемент.
Что представляет собой скользящее крепление?
Подвижное соединение выполняется с помощью установления скользящих креплений, называемых «салазки» или «ползуны». Такой узел предусматривает определенную свободу стропильных ног, что позволяет предотвратить деформацию кровельной системы после естественной усадки деревянных строений:
Вот какие виды скользящих опор бывают:
Делать ли запил на стропилах, если дом из бруса: альтернативное мнение эксперта
Я предлагаю все-таки запиливать, но не стропила, а верхний венец. Во-первых, в этом случае снижается риск искривления стропил, во-вторых — уменьшается «мостик холода», в третьих – уменьшается касательное давление на мауэрлат (верхний брус сруба) и в-четвертых — упрощается утепление крыши в дальнейшем.
Недостаток такого способа — при запиле верхнего венца балки уменьшается высота конька, поэтому, если в будущем планируется поднятие высоты потолка, следует предусмотреть на 1 венец больше.
Но! Такие схемы годятся только для домов из дерева, так как в кирпичных и бетонных строениях мауэрлат должен быть целым, чтобы сохранить несущие качества.
Как правильно закрепить стропила к балкам?
В простых домах, в основном каркасных, мауэрлат может быть и упразднен. В этом случае стропила крепятся к балкам перекрытия. Самый надежный вариант сборки такой системы – подготовка стропильных ферм. Каждая ферма состоит из двух стропильных ног, соединительного ригеля и нижней затяжки. Для прочности фермы усиливают центральными балками и подкосами:
Балки перекрытия укладываются в таком направлении, чтобы стропильные фермы пересекали их перпендикулярно в разных плоскостях. Затяжка выполняет основные несущие функции, крепится к балкам перекрытия анкерами, сквозными болтами, шпильками и усиливается пластинами и металлическими уголками.
Возможен вариант крепления стропильных ног прямо на балку, которая и будет дополнительно выполнять функции затяжки. Для создания качественных опорных узлов в такой системе рекомендуется два способа крепления:
- Соединение стропил с балкой двойным зубом – запилы выполняются на балке и скосе стропильной ноги (по два стыковых заруба на каждой).
- Крепление болтом и хомутом. Может предусматриваться сквозное крепление, но если доски имеют большое сечение, делаются врубки и детали соединяются длинными болтами.
Крепление стропила к мауэрлату: поэтапное описание
Для примера опишем процесс жесткого крепления соединений стропила к мауэрлату на простой двускатной крыше.
I. Подготовка мауэрлата и стропил к работе
На этом этапе необходимо выпилить стропильные ноги заданной длины и произвести разметку их шага на основе. Оптимальная длина шага стропильных ног – 60-200 см. Также следует точно определить угол наклона стропил.
Мастер-класс по монтажу мауэрлата:
II. Создание запила
Выполняем запил на каждой стропильной ноге для плотного соединения с основой. Для усиления прочности можно предусмотреть дополнительный заруб на раме либо стропилине и установить упорный брус под каждую стропильную ногу.
III. Установка стропил на мауэрлат
Накладывать стропилины нужно аккуратно, чтобы не повредить остальные элементы здания (окна, стены и пр.). Заводим доски срезом на балки и опираем их на коньковый брус. Сначала устанавливаем крайние стропильные ноги, между которыми нужно протянуть нитку для выравнивания всех остальных стропилин.
IV. Крепление каждого стропила к мауэрлату
Теперь, когда все фермы установлены на свои места, нужно прочно закрепить опорные узлы. Используем для этого несколько из предложенных выше креплений:
- Гвозди + стальные уголки по левой и правой стороне стыков между доской и основанием.
- Сквозные болты или шпильки + опорный брус под укос стропилины.
- Анкера или болты + уголки или стальные пластины и пр.
Усилить крепление помогут две накладные доски с обеих сторон стропильной ноги, установленные на заранее размеченных местах мауэрлата. Также можно использовать проволочное крепление, как усилитель прочности соединений. Для этого нужно подготовить стальную проволочную скрутку из 2-3 проволок. Ее длины должно хватить на обвитие стропильной ноги в месте стыка с мауэрлатом и закрепления концов скрутки на металлическом костыле. В качестве костыля можно взять длинный стальной болт, который монтируется в стену на 30-40 см ниже мауэрлата, строго под опорным узлом.
Также рассмотрим один из дедовских способов — крепление скобами:
И в завершение предлагаем посмотреть видеоролик:
В чем секрет качества стропильной системы: три главных правила мастера
- Качественный пиломатериал – полдела на пути к успешному строительству. Мауэрлат и стропила не должны иметь трещин, червоточин и сучков.
- Точность измерений, запилов и однородность положения креплений – не менее важный момент. Если все стропильные ноги одинаковой длины и сечения, то лучше подготовить шаблон для выполнения срезов и зарубок.
- Запилы на мауэрлате – потеря несущих функций основы на 50% и выше. Процент снижения прочности зависит от глубины зарубок.
Когда стропильная система готова, приходит очередь монтажа обрешетки, утепления и настила кровельного материала. Но это уже другая интересная тема, о которой мы обязательно расскажем в следующей статье.
А пока, желаем вам добротных материалов, легкой работы и хороших помощников!
Источник: http://small-roof.com/montazh/kreplenie-stropila-k-mauehrlatu.html
Крепление стропил к стене — Кровля и крыша
Строительство крыши любого типа начинается с проектирования расположения стропильной системы, на основании которого затем производятся расчеты объемов пиломатериалов, количества и вида крепежных деталей, утеплителя, кровельного материала и т.д. Крыши бывают разных типов – односкатные, двухскатные, четырехскатные, которые делятся на шатровые и вальмовые и смешанного типа. От этого зависит крепление стропил к мауэрлату и способы их монтажа.
Устройство стропильной системы.
Стропильные системы для крыши сильно отличаются и по внешнему виду, и по количеству материалов, и по сложности расчетов.
Стропила – опорные балки крыши из бревна или бруса, опирающиеся внизу на стены или мауэрлаты, а сверху соединенные между собой под углом. В большинстве случаев форму и тип кровли диктуют климатические условия и вкус заказчика.
Проектирование креплений стропил
Для проектирования стропильной системы необходимо правильно рассчитать ветровую и снеговую нагрузки, т.е. оптимальный вес кровельной системы в целом. На основании этих расчетов проектируется материал и толщина несущих стен. Допущенные ошибки при оценке нагрузок и другие недочеты могут вызвать деформацию всей конструкции с нарушением целостности покрытия и даже обрушения кровли. При проектировании следует учесть следующие факторы:
Расчет нагрузки на стропила.
- тип и форма кровли;
- наличие внутренних опор и их расположение;
- тип и вес кровельного материала;
- скат крыши и угол его наклона;
- стропильная система и ее конструкция;
- размеры (длина) перекрываемого пространства;
- сечение бруса для стропил.
Крепление стропильной системы: виды и особенности
- с помощью шпилек, при этом стропила крепятся встык с двумя укрепляющими накладками из металла или водостойкой фанеры;
- с помощью гвоздей или специальных скоб этот недорогой и надежный способ применяется при креплении стропильных ног;
- с помощью гвоздевых пластин или полос, которые изготавливаются из оцинкованной стали и имеют один или несколько рядов (в зависимости от размера) штампованных зубьев высотой до 8мм, при их использовании получается очень прочное соединение.
В зависимости от месторасположения несущих стен, стропильные ноги подразделяются на наслонные и висячие.
Виды стропильных систем крыш.
Первые устанавливают в домах с односкатными или двухскатными крышами, где есть средняя или центральная несущая стена. Они могут быть из досок или коротких деревянных брусьев, у которых в конструкции предусмотрены две или три жесткие точки опоры: конек и несущие стены. Коньковый брус в такой конструкции укреплен стойками, которые упирают в лежни.
Если длина будущих стропил больше 6-6,5 метров, то надо заложить дополнительные опорные конструкции, капитальные стены или столбчатые опоры. При одной дополнительной опоре ширина перекрываемого помещения увеличится до 12 метров, а с двумя опорами – до 16 метров. Также для придания дополнительной жесткости конструкции крыши используют дополнительные опоры: подкосы, прогоны и ригели.
Кроме этого, именно при длине перекрытия больше 6-7 метров целесообразно применять металлические балки и ферму.
По виду нагрузок выбирают надежное крепление необходимого стропила к мауэрлату и коньку, для наслонных стропил используют распорный и безраспорный способы.
При безраспорной конструкции стропильных ног не образуется распирающее давление между стенами и опорами строения. При устройстве распорной конструкции применяются только жесткие крепления (без использования ползунов) по фронтону. Стены и опоры строения принимают усилие стропильных ног. Стропила в распорной конструкции крепим к мауэрлату, благодаря наличию «зуба» – опорного бруска. По конструкции верх устанавливаемого стропила упирается в верхнюю часть противоположного.
Крепление стропила к необходимому мауэрлату в таких конструкциях монтируется к кирпичной стене постройки. Это может быть жесткая рама, в которой опорные элементы крепления связаны между собой с помощью косого заруба и закреплены гвоздями, шурупами или болтами. В углах рамы устанавливают уголки как крепеж.
Саму раму надо закрепить на стены с помощью анкерных соединений или скобами, которые вбивают в деревянные пробки. Такая конструкция используется при возведении кровли небольших домов, а если постройка большая, то мауэрлаты укладываются в специально устроенные железобетонные желоба с анкерными креплениями по фронтону.
Желоб крыши в такой конструкции несет основную нагрузку и используется для зданий из газосиликатных блоков, пенобетона, шлакоблоков и других достаточно легких материалов.
Способы соединения мауэрлата со стропильной ногой.
Способы крепления стропил к мауэрлату:
- Мауэрлат служит опорой стропильных ног. Верхний конец надо закрепить на прогон конька с креплением стропил к стене, при этом используется принцип скользящей опоры.
- Нижний конец стропила и его ног крепится к мауэрлату или штучным брускам с помощью ползуна, сверху стропила соединяются гвоздями или болтами.
- Стропила и прогон конька жестко скрепляются в узлы, называемые коньковыми, с помощью деревянных брусков, которые крепятся гвоздями параллельно коньку или брусу с обеих сторон.
Рассмотрим теперь, как крепить стропила к мауэрлату при безраспорной конструкции крыши правильно.
- Правильно делать крепление с помощью «ползунов», при этом нижняя часть стропила лишена каких-либо вспомогательных упоров, а элементы верхней части упираются друг в друга и могут соединяться между собой благодаря специальным накладкам. При этом способе крепления второй конец стропила и его ноги, опирающиеся на коньковый прогон, могут тоже иметь как небольшую степень вращения, так и жесткое защемление.
- Закрепить надо жестким защемлением нижнего конца стропил с мауэрлатом, используя опорную планку или запил, при этом верхние концы опираются на прогон к коньку горизонтальной врубкой или крепятся с помощью «ползунов» и имеют небольшую возможность вертикального вращения в месте соединения.
Висячие стропила
Сам термин говорит о том, что нижний конец стропил выходит за пределы кровли, как бы свешивается. Применяется такой вид в том случае, когда постройка не имеет внутренних опор в виде стен или столбов и стропильная система всем весом опирается на наружные стены. Самый распространенный вариант крыши для данного вида – симметричная треугольная ферма.
Конструктивно она состоит из висячих стропил, длина которых может доходить до 7-12 метров, растяжек из горизонтального бруса и стропильных ног, устанавливаемых с определенным наклоном. При помощи затяжек стропильные ноги своими нижними концами опираются на мауэрлаты. Здесь применяется запил для крепления верхних концов стропил к коньку.
Эту конструкцию целесообразно усилить специальной стяжкой – ригелем.
Виды висячих стропил.
Существуют еще два менее распространенных способа: укрепление от балок перекрытия и для построек из бруса и бревен – крепление на верх стропила и стен к мауэрлату.
Давайте более подробно рассмотрим самые ответственные узлы сборки стропильных систем – крепление стропила к главному мауэрлату. В этом строительном процессе есть свои особенности, которые необходимо учесть, чтобы избежать дефектов. Не является исключением и крепление стропил к балкам.
Стропила балочные
Для надежного соединения стропила с балкой, чтобы при монтаже исключить скольжение стропильных ног, правильно применять три основных метода крепления:
- «зуб» с технологической деталью «шип»;
- «зуб» с упором;
- упор в нижний конец балки перекрытия.
Источник: https://krovlyaikrysha.ru/kreplenie-stropil-k-stene.html
Крепление стропил: способы фиксации и соединения стропильных ног
Стропильная система – каркас крыши дома, который несет на себе и равномерно распределяет вес кровельного пирога, порой доходящий до 500 кг/м2.
Надежность этого своеобразного остова зависит от трех факторов: точности расчета, исходя из чего подбирается количество и сечение опорных элементов, материал, из которого он изготавливается, а также от правильности технологии крепления. Зная, как правильно крепить стропила, можно существенно увеличить несущую способность каркаса, сделав его более прочным и надежным.
Ошибки в монтаже, напротив, приводят к ощутимым потерям прочности и деформациям крыши. В этой статье мы расскажем об основных видах и способах креплений, с помощью которых можно качественно установить стропила своими руками.
Основные элементы стропильного каркаса
Стропильный каркас крыши дома – система взаимосвязанных опорных элементов из дерев или металла, которые придают конструкции форму, уклон, а также равномерно распределяют ее вес между несущими стенами. Его главным компонентом являются стропильные ноги, представляющие собой установленные под углом балки, которые соединяются попарно вдоль ската, образуя в верхней точке своего соединения конек. Существует две основных разновидности стропил:
- Наслонные. Наслонными стропилами называют опорные элементы, которые в конструкции крыши имеют две точки опоры – на коньковый прогон и мауэрлат. Стропильная система такого типа используется в сооружениях, имеющих внутри одну или более несущие стены, на которые можно «наслонить» стропила. Такое крепление стропил позволяет разгрузить их за счет использование дополнительных вертикальных опор.
- Висячие. Висячими называются элементы, которые имеют только одну точку опоры, располагающуюся там, где происходит крепление стропил к стене или мауэрлату. Стропильная система висячего типа испытывает нагрузку не только на изгиб, но и на распирание, поэтому она усиливается горизонтальными компенсирующими элементами (ригелями, затяжками, схватками).
Обратите внимание! В большинстве наиболее популярных стропильных систем осуществляется крепление стропил к мауэрлату. Мауэрлатом называют массивный брус или балку с сечением 150х150 мм или 200х200 мм, укладываемый вдоль несущих стен сооружения, на которые впоследствии будут опираться стропильные ноги. Он смягчает давление на стены дома, а также равномерно распределяет вес кровельного пирога. Прикрепить мауэрлат к верхнему поясу стен можно с помощью анкерных болтов или вмурованных металлических шпилек.
Стропильная система двухскатной кровли
Основные соединительные узлы
Стропильный каркас называют системой, потому что все его элементы тесно взаимосвязаны и зафиксированы, в результате чего конструкция крыши приобретает устойчивую форму, жесткость и высокую несущую способность. Каждый соединительный узел между его частями является уязвимым местом, которое может легко деформироваться под нагрузкой, поэтому все крепления должны выполняться строго по технологии. Опытные мастера выделяют типы соединений в конструкции кровли:
- Крепление стропил к коньковому брусу. Этот соединительный узел характерен только для наслонных стропильных систем, в которых верхней частью стропильная нога опирается на коньковый прогон, закрепленный на вертикальных стойках. Крепление стропил к нему может выполняться с помощью металлических накладок, гвоздей или скользящих креплений-ползунов.
- Крепление стропил к мауэрлату. Наиболее важным крепежным узлом стропильного каркаса считается место соединения мауэрлатного бруса со стропильными ногами. Зафиксировать стропила на нем можно с помощью гвоздей, металлических уголков или деревянных брусков.
- Соединение стропил между собой. Чтобы удлинить стропильные ноги, если длина ската превышает стандартную длину пиломатериалов, их собирают из нескольких элементов, соединенных между собой с помощью гвоздей, клея или металлических накладок.
- Соединение стропильных ног с вспомогательными опорными элементами. В конструкции стропильного каркаса стропила могут соединяться с затяжкой, ригелем или подкосами для увеличения жесткости, прочности и несущей способности.
Учтите, что любые запилы, выполняемые, чтобы прикрепить стропила к балкам, мауэрлату или другим конструктивным элементам каркаса приводят к уменьшению их прочности, поэтому опытные мастера рекомендуют соединять их между собой с помощью уголков и накладок.
Основные соединительные узлы стропильного каркаса
Способы фиксации
Решая вопрос, как крепить стропила к мауэрлату или коньковому прогону, необходимо правильно подобрать крепежную фурнитуру. Современный строительный рынок располагает огромным ассортиментом разнообразных по конструкции и размеру креплений. Главными критериями выбора крепежа являются материал, использованный для изготовления стропила, их сечение, а также вид нагрузки, которому они подвергаются. Существуют следующие способы крепления стропил:
- С помощью металлических уголков. Металлические уголки с отверстиями под саморезы или гвозди являются самым надежным и прочным вариантом жёсткого крепления стропил к мауэрлату, стенам или коньковому прогону. Они позволяют много кратно увеличить жесткость и несущую способность конструкции стропильного каркаса.
Крепление с помощью уголкаф
- С помощью металлических накладок. Для соединения элементов стропильного каркаса также используют перфорированные стальные накладки, которые позволяют выполнить их фиксацию без изготовления запила в мауэрлате или стропилах, благодаря чему сохраняются их высокие прочностные качества.
Фиксация стропил с помощью металлических накладок
- С помощью «чурок». Чурками называют небольшие брусочки квадратного сечения, которые устанавливаются между стропилами и коньковым прогоном или мауэрлатом в качестве распоров, увеличивающих жесткость конструкции.
Фиксация с помощью деревянных накладок
- С помощью скользящих креплений. Другой вариант фиксации стропил с коньковым прогоном или мауэрлатом – использование подвижных креплений, которые в быту называют салазки или ползуны. За счет их подвижности можно компенсировать изменение размеров элементов, которое происходит в процессе усадки.
Фиксация с помощью подвижных креплений
Опытные мастера считают, что наиболее надежным способом фиксации стропил является использование металлических уголков, которые прочно соединяют деревянные элементы между собой, жестко фиксируя угол между ними. Уголок, перекрывающий стык между стропильной ногой и коньковым брусом или мауэрлатом, служит своеобразным распором между ними.
Разновидности креплений
Дерево — природный материал, который в процессе выравнивания влажности и высыхания дает значительную усадку, из-за чего линейный размеры сооружения изменяются. Именно поэтому опытные мастера рекомендуют возводить крышу для брусовых и бревенчатых домов, спустя год после постройки, когда процесс усадки переходит из активной в пассивную фазу. Если зафиксировать деревянные элементы каркаса жестко, то после высыхания крыша дома может деформироваться. Поэтому для соединения стропил используют следующие виды креплений:
- Жесткие. Жесткими креплениями называют такие разновидности крепежной фурнитуры, которые не способны компенсировать изменения размеров древесины в процессе высыхания. Они обеспечивают прочную, надежную фиксацию, однако, они могут стать причиной деформации каркаса, приводящей к изменению геометрии кровли, протечкам или даже обрушению конструкции. К этой разновидности крепежа относятся металлические уголки, металлические накладки и деревянные «чурки».
- Подвижными. Подвижными крепления называют способы фиксации, которые за счет скользящих вдоль своей оси деталей могут компенсировать изменение размеров стропильного каркаса в процессе усадки сооружения. Каркас, закрепленный с помощью ползунов или салазок, «дышит» вместе с домом, подстраиваясь под его размеры, не давая деформаций. С помощью таких креплений можно возводить крыши для деревянных домов, не прошедших процесс усадки.
Скользяща стропильная система
Интересно, что существует несколько вариантов комбинаций подвижных и неподвижных соединительных узлов. Наиболее распространёнными являются стропильные системы с одним жестким и двумя скользящими креплениями, которые обеспечивают достаточную подвижность при высокой прочности и жесткости конструкции.
Виды крепежных элементов
Среди опытных кровельщиков не стихают споры, чем эффективнее выполнять крепление стропил к балкам перекрытия и мауэрлату. Однако, в большинстве случаев загвоздка в том, что в данных условиях практичнее использовать – гвозди или саморезы. Оба эти крепежные элемента обладают своими достоинствами и недостатками:
- Гвозди хороши тем, что для их забивания необходим только молоток, который есть в каждом хозяйстве. Однако, некоторые мастера сетуют на то, что забивать их вручную слишком долго. Стоит напомнить, что для фиксации стропил используются специальные зазубренные гвозди, которые надежно сцепляются с древесиной.
- Для сборки стропильного каркаса используют оцинкованные саморезы, которые не боятся коррозии. За счет резьбы они прочно ввинчиваются в толщу древесины, надежно фиксируя элементы между собой. Завинчивать их быстро и удобно с помощью портативного шуруповерта. Минус этого вида крепежа в том, что при демонтаже удалять саморезы из дерева долго и муторно.
Большинство опытных кровельщиков сходятся на том, что для фиксации стропильных ног лучше использовать оцинкованные ершенные гвозди, длина которых на 5-3 мм превосходит толщину пиломатериалов. Правильно подобранные крепежные элементы – залог качественной и долговременной фиксации каркаса крыши, которой будет не страшны ни механические воздействия, ни ветровая нагрузка.
Крепежные элементы для фиксации стропилРазличные способы крепления стропильных ног
-инструкция
Источник: http://KrovlyaKrishi.ru/stropilnaya-sistema/stropila/kreplenie-stropil.html
