Как крепить андулиновый шифер?

Как крепить андулиновый шифер

Кровельный материал, который представила миру французская компания Onduline, стремительно завоевал популярность в строительной сфере благодаря исключительным эксплуатационным характеристикам.

Такая кровля долговечна, она надежна, водонепроницаема и прочна к воздействиям атмосферных осадков. Помимо этого, андулин доступен широкому кругу покупателей, которые смогут монтировать его без помощи специалистов.

О том, как укладывается андулиновая кровля своими руками, мы расскажем в этой статье.

Характеристики андулина

На первый взгляд, кровельный материал похож на шифер, но это единственное сходство продукции. Технология производства, эксплуатационные параметры, сырье – все совершенно разное. При изготовлении андулина не задействуется асбест. Вместо этого в состав материала входят минеральные компоненты, целлюлозные волокна и  битумные композиции. При этом лист андулина имеет массу всего 6 кг против 25 кг шиферного фрагмента.

Андулиновая кровля обладает такими отличительными характеристиками:

1. Устойчивость к возгоранию и воздействию горюче-смазочных материалов.
2. Надежная защита от влаги. Благодаря уникальной химической структуре андулина и его волнообразной форме материал не пропускает воду.
3. Стойкость к температурным перепадам. Андулиновая кровля сохраняет заявленные эксплуатационные параметры при температуре от -25°C до +55°C, что является существенным преимуществом для построек в нашей местности.
4. Малый вес материала не создает нагрузки на несущие конструкции здания. Это также облегчает процесс монтажа кровли.
5. Андулин обладает высоким коэффициентом сопротивления к возникновению грибка, ультрафиолетовому изучению, воздействию кислотной и щелочной среды.
6. Отличные звукоизоляционные качества кровли, которые позволяют существенно подавить уровень шума при интенсивных осадках или плохой погоде.
7. Универсальность материала. Андулин весьма многофункционален, т.к. применяется для частичного ремонта, кровли жилых и нежилых помещений. К тому же, данный материал пригоден для укладки поверх существующей кровли, т.к. легкие по весу листы не создадут нагрузки. Подобная продукция используется и для обшивки балконов.
8. Хорошие показатели антикоррозионной устойчивости, которые обеспечиваются благодаря битумной пропитке. В результате кровля не подвержена разрушительному действию ржавчины, коррозии и гниения.
9. Прочность андулина позволяет выдерживать большие нагрузки в зимнее время, спровоцированные скоплением снеговых масс. Однако стоит учесть, что при сильном морозе материал становится более хрупким, поэтому при строительстве здания в холодном климатическом поясе следует сделать более частую обрешетку.
10. Экологическая безопасность. В структуре андулина содержатся органические компоненты, которые пропитываются битумом. Это делает материал нетоксичным, а, соответственно, безопасным для здоровья человека и окружающей среды.
11. Долговечность. Андулиновая кровля способна прослужит до 55 лет при правильном монтаже.
12. Вариативность дизайна. Поверхность андулиновых листов выполняется в широкой цветовой гамме, что позволит подобрать оптимальный вариант для каждой конкретной постройки.
13. Невысокая стоимость. Материал доступен в среднем ценовом сегменте, при этом имеет эксплуатационные характеристики дорогостоящих кровельных покрытий.

Андулиновая кровля.

Разновидности кровли

Специалисты выделяют два типа кровли из представленного материала:

Оба представленных варианта предназначены для длительной эксплуатации и способны выдержать интенсивные нагрузки, среди которых следует выделить: воздействие ультрафиолета, порывы ветра до 180 км/ч, обильные снегопады, осадки и пр. Оба типа кровли отличаются высоким коэффициентом устойчивости к температурным перепадам, простотой монтажа и малым весом.

Также производители предоставляют 10-15 лет гарантии как на шифер, так и на черепицу. Причем средний срок службы кровли, как отмечалось выше, составляет от 30 до 55 лет.

Особенности андулинового шифера

При кровле относительно простых конструкций (плоская, скатная) применяется, как правило, шиферная андулиновая кровля. Размеры фрагментов составляют 200х100 см. При изготовлении такого вида материала применяются битумно-волокнистые включения, что обеспечивает большую жесткость и прочность.

Крыши, выполненные в более сложных конструкциях (вальмовая, трехскатная, четырехскатная, мансардная, шатровая) покрывают черепицей из андулинового материала.

Особенности андулиновой черепицы

Данный материал представляет собой разновидность кровельного материала, размер которого составляет 100х35 см. Такие листы отличаются высокой эластичностью и отлично подходят для монтажа на рельефных и сложных конструкциях.

Такой вид покрытия также называется «гонтом», «шинглсом». Относительно характеристик черепицы следует отметить, что она представлена мягкими плитками, за счет чего при монтаже практически не остается отходов. Это дает преимущество в экономичности.

Технология производства осуществляется по следующему принципу: стекловолокнистое сырье обрабатывается окисленным битумным раствором с обеих сторон листа. После чего нижняя часть черепичных листов покрывается протекционной пленкой, состоящей из того же битума, которая придает материалу защитные свойства и может демонтироваться по необходимости. Поверх листа насыпается минеральная крошка в различных оттенках.

Сегодня на строительном рынке материал представлен в широком разнообразии цветовой гаммы и фактуры, что делает ее более ценной при отделке декоративной кровли. К тому же, нижние фрагменты черепицы выполняются в различных формах и очертаниях, чтобы придать завершенности и эстетичности.

Монтаж андулиновой кровли

Укладка андулина – достаточно простой процесс, который посилен даже начинающим мастерам, стоит лишь внимательно изучить технологию монтажа и особенности процесса. Как правило, для работы достаточно ножовки, молотка и карандаша, т.к. все остальные материалы прилагаются к комплекту андулиновой кровли. Однако для самостоятельного монтажа вам потребуется подготовить следующее:

• фрагменты андулиновой кровли (размеры листа нужно рассчитывать с учетом нахлеста в 1-2 гребня);
• монтажную пену либо герметик;
• деревянные бруски или доски для сооружения обрешетки;
• болгарка;
• металлические уголки для фиксации каркаса под кровлю;
• ножовка;
• материал для отбойника (металлическая лента из оцинковки шириной 10-20 см);
• болты;
• пергамин;
• шляпки для саморезов;
• саморезы;
• анкера.

Сооружение обрешетки

Подготовительный этап при кровле андулином заключается в монтаже опорной конструкции. Обрешетку необходимо изготовить из деревянных брусьев таким образом, чтобы каркас не облокачивался на рамы остекления. Приведем основные требования, которые необходимо учесть перед началом работ по возведению:

1. В случае если крыша здания имеет покатый склон (до 10°), тогда следует монтировать сплошную обрешетку. При этом необходимо учесть, что на концах должен быть небольшой нахлест, который составит 30 см. Также по бокам каркаса должны быть предусмотрены две волны.
2. Если кровля имеет наклон в пределах 10°-15°, тогда опорную конструкцию необходимо сооружать с интервалом в 45 см. Касательно нахлестов, они должны располагаться в таком порядке: 20 см андулина, затем одна волна.
3. Для кровли с крутым склоном, который составляет выше 15° необходимо увеличивать интервал каркасных планок до 60 см. Также следует сделать по бокам по одной волне, а на конце предусмотреть нахлест в 17 см.

Рассмотрим детальнее последовательность действий по сооружению конструкции под кровлю:

1. Первым делом необходимо отрезать с листов андулина требуемую длину уголков. Для этого подойдет обычная болгарка.
2. Затем нужно сделать срезы так, чтобы появилась возможность зафиксировать фрагменты в треугольную конструкцию.
3. После этого скомпонуйте и закрепите кронштейны каркаса. При этом важно соблюдать одно правило: расстояние между кронштейнами должно быть меньше по мере увеличения ожидаемой нагрузки на кровлю, однако не менее 70 см.
4. Затем необходимо просверлить в брусьях пазы под саморезы и зафиксировать к ним элементы обрешетки.
5. По периметру стен следует прибить отбойники.
6. В след за этим нужно проложить пергамин на обрешетку.
7. На этом монтаж опорного каркаса завершен и можно приступать к укладке андулина.

Важно! Если кровля имеет низкий наклон, специалисты рекомендуют проложить под андулиновый материал дополнительный подкладочный ковер.

Крепление андулина

Для качественного монтажа андулиновой кровли необходимо строго соблюдать инструкцию по использованию материала. Также стоит учесть, что для проведения работ температура окружающей среды должна быть не менее -5°C, а в идеальном варианте – при плюсовом показателе, однако не выше +30 °C. В противном случае, материал теряет эластичность и возникают трудности в укладке жестких листов.

Важно! При укладке фрагментов категорически запрещено ходить между волнами андулиновой кровли. Для передвижения по крыше следует ставить ногу на гребень волны.

Работы по укладке андулиновых листов происходят в такой последовательности действий:

1. Фрагменты материала необходимо распилить в соответствии с требуемым форматом и подогнать при помощи ножовки. При этом стоит учесть, что инструмент будет эффективнее измельчать листы, если его предварительно смазать.
2. Затем приступайте к монтажу андулина. Процесс осуществляется в шахматном порядке, начиная укладку с подветренной стороны.
3. Важное правило: каждый четный ряд материала должен начинаться с ½ листа. В таком случае на стыке образуется нахлест не из 4-х, а из 3-х фрагментов, что существенно упростит процесс монтажа.
4. Укладка андулина производится в четком соответствии с линией бруса, при этом материал фиксируется а местах нахлеста и на конце каждой волны.
5. Для большей точности и правильной геометрии рекомендуется натянуть леску, чтобы не ошибиться. Также листы следует тщательно выровнять перед фиксацией к обрешетке, чтобы избежать дальнейших проблем с демонтажом и повреждениями фрагментов.

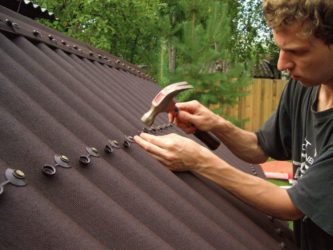

6. Прибивать андулиновый лист нужно с обеих сторон с шагом в 1 волну. Для этого необходимо применять специальные гвозди с защитной шляпкой. На каждый фрагмент уходит примерно 20 шт крепежных элементов. Это необходимо для того, что материал не повредился и не сорвался при интенсивных порывах ветра.
7. Ширина карнизного отвеса не должна превышать 5 см.
8. На этом работы по укладке андулина завершены и необходимо произвести завершающие действия по герметизации.

Источник: https://stroypodskazka.com/kak-krepit-andulinovyy-shifer/

Правильное крепление ондулина на крыше

Одним из современных материалов для покрытия крыши является ондулин, его еще называют еврошифером. Он отличается достаточно большим сроком службы, высокой надежностью и простотой монтажа. Но и тут имеются свои нюансы. Например, как крепить ондулин, с помощью чего это можно сделать? Именно от надежности монтажа во многом зависит вся дальнейшая эксплуатация. Так как правильно прибивать ондулин? Об этом и пойдет речь в статье.

Вначале о самом материале

Прежде чем рассказать о том, как правильно крепить ондулин на крыше, стоит поближе познакомиться с самим материалом. Еврошифер имеет сложную, многослойную структуру. В его состав входят следующие компоненты:

• Целлюлозные волокна. Они составляют основу ондулина;
• Специальный наполнитель минерального происхождения;
• Термоотверждающая смола, которая служит связующим и защитным компонентом;
• Битум. Именно эта составляющая в большей степени отвечает за водонепроницаемость ондулина.

Рассматриваемый материал выпускается в двух разновидностях. Это может быть листы в виде шифера. Как правило, такой ондулин имеет длину два метра, а ширину в 95 сантиметров, читайте подробнее: размер листа ондулина. Также выпускается материал в виде черепицы. Такой тип используется, в основном, на крышах со сложной геометрией.

Ондулин сегодня можно встретить на многих крышах. Повышенное внимание этот кровельный материал «заработал» за счет своих положительных качеств. К его плюсам специалисты относят следующее:

1. Достаточно большой срок службы. Производитель дает минимум 10-15 лет беспроблемной эксплуатации. Но как показывает практика, если крепление материала произведено правильно и соблюдаются все рекомендации по уходу, то он прослужит и 40-50 лет, читайте подробнее: срок службы ондулина на крыше.
2. Большая устойчивость к биологическому воздействию.
3. Использование ондулина повышает теплоизоляцию крыши.

Кроме того, нельзя забывать и про эстетическую сторону. Еврошифер очень красиво смотрится на кровле. Ну и конечно материал хорошо защищает дом от атмосферных осадков. Но тут очень важно именно то, как произведено крепление ондулина.

Что выбрать для монтажа

А чем крепить ондулин гвоздями или саморезами? Если вы решили использовать именно этот кровельный материал, то с этим вопросом столкнетесь обязательно. Принципиальной большой разницы нет. Крепить ондулин можно и при помощи гвоздей, и с использованием саморезов. Самое главное – это чтобы выбранный материал был специально предназначен для кровельных работ.

Если речь идет о гвоздях для ондулина, то они должны быть оснащены специальной шляпкой, которая может быть выполнена из полипропилена или поливинилхлорида. Кроме того, такие изделия для крепления должны соответствовать следующим дополнительным требованиям:

• они должны обладать повышенной устойчивостью к воздействию солнечного ультрафиолета;
• иметь хорошую противокоррозийную защиту;
• легко переносить воздействия погодных условий, атмосферных осадков и агрессивных сред.

Кроме того, гвозди, так же как и другие приспособления для крепления ондулина к крыше, должны создавать полностью герметичное соединение. Только если метизы соответствуют этим требованиям, их можно применять для кровельных работ.

Как правило, специалисты рекомендуют прибивать ондулин при помощи гвоздей с сечением стержня в 3,5 мм, а длиной в 7,5 сантиметра. Именно в этом случае будет достигнута оптимально крепкое соединение. При этом шляпка гвоздя должна составлять три-четыре диаметра сечения стержня, в этом случае она лучше будет прижимать ондулин к обрешетке.

Если речь идет о саморезах, то тут используются метизы со специальной резиновой шайбой. Именно этот дополнительный элемент будет обеспечивать герметичность крепления. Саморезы должны иметь оцинкованное покрытие, чтобы противостоять коррозии.

Так что лучше выбрать? По мнению специалистов, крепление ондулина саморезами немного выгодней смотрится, чем та же работа с использованием гвоздей. Такие метизы более надежно держатся на своих местах. Кроме того, саморезы можно вкручивать при помощи шуруповерта, что значительно ускоряет и упрощает процесс монтажа ондулина на крышу.

Обрешетка

Чтобы надежно закрепить ондулин на кровле, необходимо создать надежную основу под него. Для этих целей применяется обрешетка. А какая она должна быть? Для обрешетки используется деревянный брус. Его сечение должно быть не менее 60 на 40 миллиметров. Не забудьте перед монтажом обрешетки провести обработку всех деревянных деталей специальными пропитками. Такая дополнительная защита обеспечит более долгий срок службы кровле.

Самое главное – это определится с шагом между брусьями. Именно от этого будет во многом зависеть надежность крепежа листов ондулина на крыше. А какой шаг лучше всего сделать? Тут нужно учитывать угол наклона ската. Специалисты советуют следующее:

1. Если наклон небольшой и составляет менее десяти градусов, то обрешетка делается сплошной.
2. При угле наклона ската в пределах 10-15 градусов, шаг месту брусьев обрешетки должен составлять не более 45 сантиметров.
3. При более крутой крыше расстояние может быть увеличено до шестидесяти сантиметров.

Стоит отметить, что ондулин является материалам, относящимся к мягкой кровле. А ведь именно им нужно наиболее прочная основа. Именно поэтому специалисты рекомендуют не экономить на обрешетке под ондулин. Лучше всего, чтобы она в любом случае была сплошной. В таком случае и крепить материал будет легче, и ондулин не прогнется от жары, снега или ветра.

Еще один важный момент – это ровность поверхности. Не допускается наличие бугров и ям. Если поверхность обрешетки будет неровной, то ондулин и крепить будет сложно, и значительно возрастает риск его повредить. Плюс ко всему, может быть нарушена гидроизоляция всей кровли, первый же серьезный дождь выявит протечки.

Как крепить

Когда все готово можно приступать к монтажу листов. А как правильно крепить ондулин на крышу? Какие существуют общие правила? Тут специалисты рекомендуют следующее:

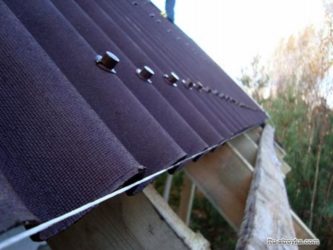

• забивать гвоздь в ондулин нужно только на вершину волны. При этом не допускаются перекосы. Метиз должен быть расположен строго по центру и в самой вершины волны. Если не соблюдать это правило, то место крепления обязательно создаст протечку;
• не стоит прилагать чрезмерные усилия. Гвоздь или саморез не должен продавливать волну листа ондулина. Это поможет избежать преждевременно выхода из строя кровельного материала. Кроме того, увеличит герметичность покрытия крыши;

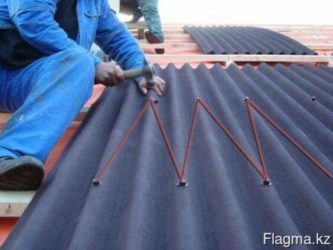

• важно соблюдать схему крепления. В верхней и нижней части листа ондулина гвозди забивают в каждую волну. Так вы надежно закрепите материал на своем месте. В середине листа метизы размещают через волну в шахматном порядке. При этом расстояние по вертикали между точками крепления должно составлять 40-45 сантиметров. Такая схема позволит удерживать лист материала на своем месте даже при сильном ветре, при этом, не навредив его целостности;
• как уже отмечалось нужно использовать только специальные, так называемые ондулиновые гвозди или саморезы. Они оснащаются специальными герметичными шляпками. Также некоторые типы метизов оснащаются дополнительными пластиковыми или резиновыми колпачками, которые закрывают шляпку и делают внешний вид более эстетичным. Плюс ко всему такие крепежные материалы устойчивы к внешним воздействиям;
• специалисты рекомендуют на каждый лист ондулина использовать минимум двадцать гвоздей или саморезов. В этом случае крепление можно считать надежным. Первым делом крепят углы листа. Это не даст случайному порыву ветра сместить их со своего места. После этого крепятся середина;
• не вбивайте гвоздь в волну, которая закроется нахлестом. Лучше закрепить оба листа одной точкой.

Только при соблюдении этих правил, ваша новая крыша будет служить долго и надежно. Крепление листов ондулина нужно осуществлять внимательно и не спеша. Нельзя переусердствовать. При этом также не допускается наличие зазора между шляпкой гвоздя или самореза и ондулином. Все должно прилегать плотно и надежно.

по теме:

Еще некоторые рекомендации

Как уже отмечалось выше, ондулин можно крепить при помощи гвоздей или саморезов. Но в независимости от способа монтажа важно соблюдать еще ряд требования. К ним относится следующее:

1. Очень важно чтобы во время монтажных работ температура окружающего воздуха была выше нуля градусов. Если будет холодно, то ондулин станет ломким.
2. Как уже отмечалось лучше всего, чтобы обрешетка была сплошной. Для этого вместо деревянных брусьев можно использовать листы OSB.
3. Лучше стараться не наступать на ондулин. Если избежать этого не удастся, то желательно это делать в верхней части листа, а не в нижней.
4. Крайне не желательно, чтобы листы ондулина складывались в четыре слоя. Чтобы этого избежать материал крепят так, чтобы вертикальные швы первого ряда не совпадали с вертикальными швами второго. Для этого первый лист ондулина разрезают пополам. С него и начинается нижний ряд. Затем первый лист следующего ряда укладывается целым. В результате и получается несовпадения вертикальных швов.
5. Монтаж начинают с нижнего ряда. Постепенно продвигаясь к коньку крыши. При это укладка ондулина начинается с подветренной стороны.
6. Не забудьте про нахлест. Вверху лист ондулина должен заходить на нижний на расстояние в 17-30 сантиметров. Величина нахлеста зависит от угла наклона ската крыши. Чем он больше, тем меньше верхний лист будет заходить на нижний. Также делается и нахлест сбоку. Он составляет 1-2 волны.
7. Ни в коем случае нельзя натягивать листы ондулина. Если пренебрегать этим правилом, то материал очень скоро начнет растрескиваться и вам понадобится ремонт.

Очень важно правильно установить первый лист. Его строго выверяют по горизонтали и вертикале. От этой работы будет зависеть скорость и удобство дальнейшего монтажа. При укладке первого листа ондулина на крышу нельзя допустить, чтобы материал выступал за обрешетку более чем на пять сантиметров. Если это правило не соблюдать, то вода будет переливаться за желоб водосточной системы. Кроме того, и сам лист ондулина может прогнуться, что ухудшит его эффективность и сделает внешний вид крыши неэстетичным.

Источник: https://kryshagid.ru/ondulin/kak-krepit-gvozdyami-samorezami.html

Монтаж черепицы ондулин: пошаговый обзор технологии работ

Когда нужно покрыть крышу беседки, мастерской, или дома с не самыми крепкими стенами, предпочтение отдают легким кровельным покрытиям. Это битумная черепица, профнастил и так называемый еврошифер – ондулин.

На практике такое кровельное покрытие выгодно отличается от своих аналогов: не нужно мучительно составлять рисунок крыши, резать металлические листы с острыми краями, а еще еврошифер радует бесшумностью и составляет отличную конкуренцию асбестоцементному шиферу. И именно об его укладке мы и расскажем в этой статье.

И, хотя монтаж черепицы ондулин достаточно простой, для чего достаточно внимательно изучить инструкцию производителя, здесь все же есть свои тонкости и нюансы. Поэтому, если вы хотите обустроить кровлю и благополучно забыть о ней на ближайшие 5-10 лет, прислушайтесь к советам наших экспертов!

Этап I. Проектирование кровли

По сути то кровельное покрытие, которое сегодня называют ондулином, представляет собой битумные волнистые листы. Это пропитанные битумом органические или неорганические волокна, которые сформированы в десятиволновый лист, с сжатой многослойной структурой.

А некоторые производители покрывают битумные волнистые листы высокоплотным акрилом, который отлично защищает от ветра, дождя и ультрафиолета. Поверхностная структура становится настолько гладкой, что грязь, которая оседает на кровле, легко удаляется дождем и не оставляет и следа.

Вот почему вся особенность ондулина кроется в его составе. В основе – натуральная целлюлоза (по-народному – картон), с добавлением минеральных гранул для жесткости, смола, битумные примеси и натуральные красители.

В заводских условиях целлюлоза пропитывается битумом с добавками при высокой температуре, после чего вся масса вкладывается в специальный агрегат, где ей уже механическим давлением придают аккуратную волнистую форму. Вот и все! Готовый кровельный материал получается легким, удобным и легко режется обычной ножовкой (в отличие от металлочерепицы, для которой нужна дисковая пила).

Ондулин совершенно не похож ни на одно кровельное покрытие. Вот почему, при кажущейся простоте монтажа, так легко наделать ошибок и испортить этот красивый материал. А чтобы избежать их, давайте сначала изучим особенности еврошифера и что с ним конкретно можно проворачивать.

Независимо от производителя, такая кровля выглядит так:

Здесь, еще на этапе проектирования, определитесь с кровельным пирогом. Под ондулином можно делать как холодную кровлю с чердаком, так и теплую, для будущей мансарды. То, что ондулин якобы плавится и распространяет неприятный битумный запах в жару – неправда, если мы говорим о фирменном материале.

Конечно, продукция кустарного производства без опознавательных знаков и не такое может делать. И когда еврошифер просто не предназначен для жаркого солнечного климата, как Gutta, у которого под лучами солнца даже проступают битумные пятна. А потому подумайте о безопасности крыши вашего дома.

Также в процессе монтажа нужно будет правильно организовать вентиляцию такой крыши. Мы подготовили для вас иллюстрацию, чтобы вы могли легко разобраться с этими понятиями:

Рассчитать количество листов ондулин для скатов кровли не сложно, главное знать их полезную площадь. Так, как мы уже говорили, Ондулин представлен в трех вариантах, и у каждого из них своя конструкция, габариты и полезная площадь. например, у Ондулин DIY меньше волн, а у Смарт есть дополнительный «умный» замок Smart Lock, а листы Ондулин Компакт небольшие размеры.

Конкретно полезной площадью считается площадь листа без учета торцевых и боковых нахлестов. Как раз на нее нужно делить площадь скатов, и выйдет точное количество листов. Но помните, что нахлест напрямую зависит от угла наклона крыши, и чем он больше, тем меньше нахлест, и наоборот.

Так, при больших углах наклона ондулин принято монтировать с боковым нахлестом в волну, а при небольшом угле нахлест делают в две волны. С другой стороны, чем больше уклон кровли, тем больше торцевой нахлест, ведь это необходимо для предотвращения протечек во время ливня, косом дожде, сильном ветре и луж из талой воды.

Этап II. Изучение особенностей работы с ондулином

В народе ондулином называют любую волнистую битумную черепицу, для удобства. А ведь производителей такого кровельного покрытия не так уж и мало, и на вид их продукция практически не отличается. А вот размерами листов, полезной площадью, весом и особенностями крепления – да:

Еврошифер от Onduline

Давайте изучим тот вид «ондулина», который пользуется наибольшей популярностью в России. Это кровельное покрытие Ондулин от французской фирмы Onduline.

Его выпускают в 4 разных видах. Они отличаются, по сути, только размерами и некоторыми некритическими фишками. Давайте рассмотрим каждый из них:

Классический ондулин подходит для плоских крыш, если угол от 5° и более, и для сводчатых, если радиус от 5 метров. Размер листа 200х95 см, вес 6 кг, толщина 3 мм. По некоторым данным, производство этого вида ондулина остановилось.

Ондулин Смарт уже представляет собой новое поколение, и отличается нанесенными точками крепления, более компактным весом, меньшей длиной и «умным» замком Smart Lock. Вот его преимущества:

• Это хороший гидробарьер, благодаря которому уменьшен нахлест листов на целых 5 см, с 17 см до 12 см, и это при том же шаге обрешетки.
• Благодаря выдавленными полосками замка исключено попадание воды под лист.
• Сами полоски служат направляющими при укладке листов, благодаря чему общий вид кровли в итоге выглядит более аккуратным и геометрически точным.

Все это значительно облегчает вес готовой кровли. Кроме того, к ондулину Smart идут новые гвозди, с особенными шляпками, которые со временем не открываются (предыдущие аналоги этим грешат). Размеры такого листа: 195х95 см, толщина 3 мм. Как и классический, имеет по 10 волн на каждый лист.

Еще один вид ондулина – DiY. Был разработан как раз для самостоятельного монтажа, ведь имеет меньшие размеры: 200х75 см, толщину в 3 мм, а вес всего в 5 кг. Благодаря уменьшенной ширине листов здесь получается больше нахлестов, а кровля – более жесткой, благодаря чему выдерживает повышенные нагрузки.

И, наконец, Ондулин Компакт, который специально был спроектирован для сложных и небольших крыш. Его легко перевозить в обычном автомобиле и не сложно укладывать на крышу. У листов Ондулин Компакт – самый маленький размер, всего 100х75 см, толщина 2,6 мм и вес всего 2,5 кг. Т.к. размер меньше, здесь нахлестов получается еще больше, и еще выше прочность. У каждого листа – по 8 волн.

Волнистые битумные листы от Nuline, Aqualine, Bituwell и Ондура

Довольно популярны в России битумные листы от производителя Nuline, которые привлекают своей прочностью: толщина листа 3,3-3,6 мм. Внешне и по ощупи это – самый обычный ондулин, и именно так его воспринимают. Плюс материал настолько прочный, что подходит для сложных климатических зон.

Размеры этого ондулина – 1,22х2,05 м, это 2,5м2 площади кровли. Вес одного листа – 3,22 кг. Ширина таких листов считается уникальной, самой удобной для монтажа, и вся укладка происходит на 30% быстрее и стыков намного меньше, а, значит, и протечек. Ондулин от Nuline укладывать нужно на обрешетку с шагом 61 см, крепить гвоздями в вершину каждого гофра:

Битумные листы от Aqualine тоже крепятся на гвозди, с такими же шляпками и по такой же технологии. Для еврошифера Bituwell гвозди всегда идут с закрытой декоративной шляпкой, и тоже под цвет кровли. А вот в комплекте к ондулину от фирмы Ондура гвозди идут с ромбовидной шляпкой – довольно интересный дизайнерский ход.

Этап III. Выбор крепежных элементов для монтажа

Для монтажа битумных волнистых листов по типу ондулин выпускаются специальные кровельные гвозди. Их еще называют метизами, металлическими изделиями.

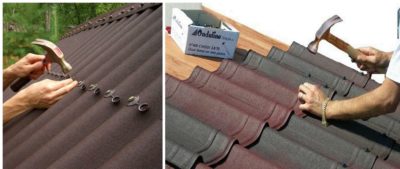

Отличаются такие гвозди заметной широкой шляпкой, которая надежно прижимает кровельный лист к обрешетке, и при этом не повреждает их. И нет риска того, что при большем усилии гвоздь пройдет насквозь. Цинковое антикоррозионное покрытие защищает от воздействия влаги.

Причем сами шляпки могут быть слитыми или монолитными. Такие шляпки изготавливаются из полиэтилена низкого давления, благодаря чему отличаются ударопрочной, герметичной, устойчивой к перепадам температур и не боятся ультрафиолета:

Ножка гвоздя сделана из углеродистой стали, чтобы быть более прочной. Ее кольцевой профиль помогает задержаться гвоздю в обрешетке. Как любят шутить кровельщики, шуруп, забитый в стену, держится лучше, чем ввинченный гвоздь. Здесь этот принцип как раз реализован!

И специальная коническая форма облегчает забивание гвоздя, но вот выдрать его потом из ондулина уже не получится. Стандартный размер гвоздей для ондулина такой: диаметр – 3,55 мм, длина – 75 мм.

Для достижения эстетики шляпки для ондулина окрашивают по тому же каталогу, что и кровельные листы, и такое крепление незаметно на фоне всей крыши:

Причем каждый производитель битумных волнистых листов выпускает свое крепление. Один полагает, что шляпки стоит делать поменьше и незаметными, чтобы не портить рисунок крыши, а другой – что аккуратные точки на скате смотрятся выгодно, и выделяет их и цветом, и размерами.

Вот пример скрытого от глаза крепления:

К слову, некоторые виды еврошифера от западных производителей укладывают не на гвозди, а на специальные скобы и монтажную пену:

Если вы встретите такое крепление в продаже – берите его смело, ведь нечто похожее используется для крепления поштучной натуральной черепицы.

Этап IV. Подготовка листов к монтажу

Чтобы разрезать ондулин, вам понадобятся такие инструменты: ножовка по дереву и молоток. Ножовку обязательно смажьте маслом. чтобы она не застревала в битуме:

Альтернативой служит ручная и циркулярная электропилы:

Вот один из вариантов, как можно разрезать ондулин:

В процессе монтажа передвигайтесь по кровле при помощи строительных мостиков или лестницы. Старайтесь растягивать и сжимать лист не больше, чем на 1 см, хотя он и выглядит эластичным.

Этап V. Укладка листов на обрешетку

Укладывать современный ондулин можно как на деревянную, так и на металлическую обрешетку:

Обрешетку под все виды ондулина монтируют по одному принципу, не зависимо от размера листов и производителя:

1. Если угол кровли от 5 до 10°, тогда нужна сплошная обрешетка.
2. Если угол находится в пределах от 10 до 15°, шаг обрешетки должен составлять 45 см.
3. Если угол уклона от 15° и выше – тогда 61 см.

Для сплошной обрешетки возьмите обрезную доску толщиной 25 мм, плиты ОСП или влагостойкую фанеру, а для разреженной брусья сечением 40х60 мм.

Вот пример, насколько простая обрешетка нужна для небольшой беседки:

Перед монтажом обязательно проверьте скаты на прямоугольность. Монтируйте листы при температуре от -5°С до +30°С. Укладывают ондулин всегда начиная с подветренной стороны:

Первый ряд выкладывайте снизу кровли, с того края, который противоположным краю крыши. Второй ряд начинайте укладывать с половины листа. Важно, чтобы угловой стык был внахлест в 3 листа, а не в 4, чтобы в последствии угол не деформировался

Для фиксации листа понадобится 20 гвоздей. Только не забивайте гвозди в ту волну, на которую будет нахлест следующего листа. Первым делом закрепите лист по четырем углам. Далее крепите низ листа, по каждой волне.

Следите за тем, чтобы края листа были закреплены к обрешетке. В итоге лист должен отступать на 5-7 см от края обрешетки. Поверх установите карнизную планку, у которой есть специальные места для сгиба (так регулируют свес). А чтобы закрыть просвет под листами со стороны карниза и обеспечить вентиляцию, используете заполнитель.

Если вы работаете с замком Smart Lock, то вам повезло, ведь направляющие здесь помогут исключить случайное смещение листов. Карниз получится ровным и аккуратным. Крепите каждый лист Ондулин Smart 20-ю гвоздями, прямо по монтажной разметке, сами листы укладывая в шахматном порядке.

В начале каждого из четных рядов укладывайте половину листа. У вас должно получится так, чтобы боковые нахлесты листов приходились на середину листов нижних рядов. У ондулина Smart высота торцевого нахлеста будет 12 см.

Когда листы будут уложены, завершите строительство кровли специальными аксессуарами: щипцами, ендовой, коньком, специальными герметизирующими лентами Ондубанд и Ондуфлеш, универсальными вентилируемым заполнителем и дышащей лентой Ондулэйр Слим. А если у кровли есть внутренние изгибы, их нужно закрыть специальными ендовами, которые обычно поставляются в комплекте вместе с кровельными листами:

Когда все листы будут уложены, оформите свесы крыши специальными доборными элементами:

Этап VI. Монтаж кровельных листов Ондулин на старую крышу

Ондулин – настолько легкое и удобное в монтаже покрытие, что для обновлении старой ничего лучше и не придумать. С другой стороны, устаревшая кровля под еврошифером одновременно будет служить и хорошим основанием.

Плюс такие преимущества, которые несет в себе монтаж новой кровли на старую:

• Нет затрат на демонтаж старой кровли и горы мусора.
• Экономия времени, ведь перекрывать крышу заново не придется.
• Каким бы хрупким не казался ондулин, теперь внутренний пирог кровли надежно защещен.
• Двойная защита от протечек!

Вот как выглядит сама технология монтажа ондулина на старую крышу:

Давайте разберем технологию крепления еврошифера на старую крышу по шагам:

• Шаг 1. Оцените состояние крыши и то, насколько крепки деревянные элементы кровли: балки, стропила и обрешетка. Если вы заметили ветхие элементы, обязательно замените их или усильте.
• Шаг 2. Теперь вдоль стропил набейте бруски для будущего крепления ондулина.
• Шаг 3. Установите обрешетку с таким же шагом, как для при обычном монтаже ондулина. Можете для этого использовать инструкцию от производителя.
• Шаг 4. Теперь на 10 см от конька на скаты установить дополнительные элементы обрешетки – здесь будет еще один полноценный конек.
• Шаг 5. Чтобы улучшить внешний вид крыши, на карнизе установите водосточную систему и капельник.

На практике все выглядит так:

Также, если у вас остался ондулин, им можно закрыть фронтоны крыши, и внешний вид дома от этого только выиграет:

Мы постарались собрать для вас в этой статье все самые полезные советы и рекомендации опытных кровельщиков, которым приходилось работать с ондулином.

Конечно, сами производители не горят желанием заявлять о всех этих подводных камнях и особенностях в монтаже, ведь марку нужно держать. А вам, если вы собираетесь работать с этим материалом, такие знания как раз будут полезны!

Источник: https://KrovGid.com/krovlya/montazh-cherepicy-ondulin.html

Чем крепить ондулин гвоздями или саморезами — Кровля и крыша

Чтобы кровельный настил из еврошифера был способен выдерживать высокие ветровые и снеговые нагрузки, необходимо правильно крепить листовой материал. В комплекте с битумным шифером производитель предлагает фирменный крепеж – гвозди для ондулина с защитно-декоративными крышками.

Особенности битумного шифера

Монтаж листовых кровельных материалов может осуществляться с использованием специальных кровельных гвоздей или саморезов. Данные элементы обычно оснащаются уплотнительной прокладкой, которая позволяет предотвратить проникновение влаги в крепежное отверстие. При выборе крепежа для ондулина необходимо учитывать специфику этого кровельного материала.

Основа ондулина выполнена из прессованных волокон целлюлозы. Лист гофрируется, пропитывается очищенным битумом, его поверхность покрывается минеральной посыпкой и термоотверждающими смолами. Волнистая форма листа обеспечивает определенную жесткость кровельного материала, внешнее защитно-декоративное покрытие устойчиво к атмосферным влияниям и предохраняет битум от разрушения под воздействием ультрафиолета.

Ондулин не только легко режется, но и без лишних усилий пробивается гвоздем или саморезом. Производитель комплектует каждый лист материала фирменными гвоздями в количестве 20 штук.

Некоторые мастера предпочитают применять саморезы для ондулина. Для их крепления можно использовать шуруповерт или электродрель, что ускоряет монтаж кровли. Чтобы не повредить еврошифер, важно строго контролировать степень закручивания крепежного элемента.

Крепеж устанавливается в гребень волны, при этом верхний лист должен быть плотно прижат к нижнему и при этом не продавлен.

Преимущества и недостатки саморезов

К преимуществам использования саморезов можно отнести высокую скорость монтажных работ при условии навыка и наличия необходимого электроинструмента. Кроме того, при помощи саморезов можно крепить ондулин не только к деревянной, но и к металлической обрешетке, что может быть востребовано при монтаже конструкций с металлическим каркасом. Определяя, сколько саморезов требуется на один лист материала, необходимо руководствоваться правилом о креплении в 20 точках.

Саморезы имеют и ряд недостатков. Даже при наличии уплотняющей прокладки место крепления не герметизируется полностью из-за изгиба гребня волны. Таким образом, влага может вызвать коррозию металла, что негативно отразится на надежности и долговечности кровельного покрытия. Также следует учесть, что обычные кровельные саморезы не имеют шляпок под цвет ондулина и готовая крыша будет выглядеть менее эстетично по сравнению с настилом, выполненным с применением фирменного крепежа.

Гвозди для монтажа ондулина

Гвозди для ондулина изготавливаются из легированной стали и оснащаются антикоррозийным цинковым покрытием, что гарантирует их долговечность. Длина гвоздя составляет 70 или 75 мм, диаметр – 3,5 мм. При помощи гвоздей еврошифер крепится к деревянной обрешетке. Чтобы обеспечить надежную сцепку гвоздя с древесиной, ножка крепежного элемента имеет специальное рифление. Благодаря данному решению кровельный лист не сорвет даже сильными порывами ветра при условии их крепления согласно инструкции.

Чтобы вытащить кровельный гвоздь из обрешетки без повреждения настила, необходимо подложить под гвоздодер обрезок доски.

Фирменный крепеж для ондулина комплектуется специальными шляпками-крышечками под цвет выбранного кровельного материала. Это позволяет добиться максимально эстетичного вида готовой крыши. Важно располагать крепежные элементы в каждом ряду строго по одной горизонтальной линии.

Декоративно-защитная шляпка гвоздя выполняет функцию гидроизоляционной шайбы. За счет немного изогнутого нижнего края шляпка плотно прилегает к гребню волны ондулина в ее верхней точке. После установки крепежного элемента требуется защелкнуть крышечку, скрыв металлическую шляпку гвоздя. В результате крепежный элемент надежно защищен от воздействия влаги и способен прослужить, как и кровельный настил в целом, порядка 50 лет.

Стоит отметить и еще одно преимущество ондулина и гвоздей, разработанных для его монтажа. Промежуток между гвоздем и краями отверстия, им пробитого, постепенно заполняется битумом из кровельного материала. Смонтированные без зазоров листы ондулина также «склеиваются» между собой за счет свойств битума. Правильно уложенная кровля представляет собой практически монолитное покрытие, надежно защищающее строение от осадков.

При покупке ондулина и гвоздей к нему, требуется проверить качество шляпок с крышечками, которые должны легко защелкиваться и открываться. Если крышечка плохо надевается на шляпку, то после того, как крепление будет установлено, защелкнуть крышку будет практически невозможно.

При забивании гвоздей с предварительно закрытыми крышечками значительно возрастает количество поврежденных шляпок, которые приходится заменять, демонтируя забитый гвоздь.

Принципы монтажа

Сколько крепежных элементов необходимо использовать при укладке еврошифера? Для создания надежного покрытия, которое не сорвет ветром, на один лист требуется 20 точек крепежа. Именно столько гвоздей предлагается производителем в комплекте с ондулином. Не стоит экономить на трудозатратах при укладке настила, поскольку на кровлю из ондулина, смонтированную с нарушениями технологии, не распространяется гарантия. Кроме того, такой настил прослужит существенно меньше заявленного производителем срока.

Укладку еврошифера нельзя выполнять при температуре воздуха ниже -5 градусов – материал становится хрупким и лист легко повредить. В жаркий день также не стоит монтировать покрытие, поскольку битумный шифер размягчается и сложно выполнить крепление, не продавив гребень волны гофрированного листа.

Чтобы без труда защелкнуть крышки шляпок гвоздей, рекомендуется дождаться вечерней прохлады, если кровля монтировалась в теплый день.

Гвозди для ондулина: сколько гвоздей (саморезов) идет на лист ондулина
Гвозди и саморезы для ондулина. Необходимое количество гвоздей для крепления одного листа ондулина.

Источник: vseokrovle.com

[content-egg module=GdeSlon template=compare]

Листы ондулина или еврошифера внешне похожи на асбоцементный листовой шифер, но значительно отличаются высокими эксплуатационными свойствами и характеристиками. Устройство такого кровельного покрытия не представляет особой сложности, но требует строгого соблюдения всех норм и использования специальных крепёжных элементов.

Источник: https://krovlyaikrysha.ru/chem-krepit-ondulin-gvozdyami-ili-samorezami.html
