Как крепить балки на односкатной крыше?

Односкатная крыша своими руками: устройство стропильной системы, расчет

Односкатная крыша – один из наиболее простых и дешевых в монтаже видов кровли. Удобна для малоэтажного строительства (летние домики, дачи) и хозяйственных помещений (сарай, гараж и т.д.). Иногда применяется и для коттеджей, причем в скат можно встроить окно. Как правило, для постоянного жилья такие крыши устраивают в местностях с сильными затяжными ветрами (одного направления) или в малоснежных областях. Площадь атаки ветра на такой крыше небольшая, поэтому конструкция оказывается оптимальной.

Статья расскажет о том, как произвести правильный расчет односкатной крыши и построить ее своими руками от начала и до конца.

Минимальный угол наклона односкатной крыши, обеспечивающий хороший сток дождевой воды и самопроизвольный сход снега весной – 10 градусов.

Однако угол наклона зависит также от материала кровли и размера крыши. Если расстояние между несущими стенами велико, а материал кровли недостаточно хорошо держит вес снега (который может выпасть в любых количествах, в том числе и очень больших), придется увеличить не только число стропил, но и угол их наклона.

Максимальный угол – 60 градусов, делать наклон более – просто нерационально.

Для односкатки из профнастила угол наклона ската от 8 до 20 градусов, для фальцевой кровли от 18 до 35 градусов, для металлочерепицы от 25 до 35 градусов, для шифера от 35 до 50 градусов. Наклон обеспечивается разницей в высоте несущих стен, на которые собственно и опирается система стропил (фактически стропила односкатной крыши – это балки). Иногда края такой крыши оформляют бордюрами, как у плоской крыши, оставляя открытым лишь сливной край (верх бордюров обязательно оформляется гидроизоляционными колпаками, облицовкой и т.д., иначе вода, впитываясь в них, будет разрушать и стены, и крышу).

Определившись с необходимым углом наклона, соответственно корректируем высоту стен и закупаем в нужном количестве материал для крыши. Требуемый угол наклона можно отмерить при помощи строительного уровня и зафиксировать при помощи шеста и веревочки на той стадии, когда стены еще одинаковой высоты. Один конец веревки крепится на «низкой» стене, второй – на шесте, установленном на будущей «высокой» стене. Поскольку угол, под которым идет веревка, совпадает с нужным углом наклона крыши, постольку та высота шеста, на которой веревка закреплена – это искомый уровень «надстройки» для «высокой стены», а длина веревки – это длина стропильной балки.

Чтобы крыша имела свесы по обе стороны здания и защищала стены от осадков, длину изготовляемых стропил увеличивают еще на метр. Для тех, кто не доверяет веревочкам или углу, отмеряемому строительным уровнем, можно посоветовать использовать тригонометрические расчеты (так будет, кстати, надежнее).

Расчет материала для односкатной крыши

Если посмотреть сбоку, то видно, что односкатная крыша – это прямоугольный треугольник. Один его катет (ас) – это ширина дома (расстояние между несущими стенами), второй (bc) – разница в высоте несущих стен (высота надстройки), а гипотенуза (аb) – это длина стропил. Учитывая, что мы знаем, какой угол наклона гипотенузы нам нужен (обычно размер острого угла обозначают буквой «А»), можем рассчитать:

1. высоту стены-«надстройки»L(bc) = L(аc)* tgA
2. длину стропил при помощи уравнения L(аb) = L(bc)/sin A

Значения tgA и sinA есть в таблице:

• Предположим, расстояние между несущими стенами L(ас) = 6м, а угол наклона A = 20 град.
• Тогда высота стены-«надстройки» L(bc) = L(аc)* tgA = 6*0,36= 2,16 м.
• Длина стропильной ноги L(аb) = L(bc)/sin A = 2,16 / 0,34 = 6,35 м.
• Длина стропильной ноги с запасом для защиты стен 6,35 + 1,0= 7,35 м.
• Шаг между стропил определяется в зависимости от материалов кровли, поэтому конкретное число стропильных балок определяется исходя их этого и из общей длины дома. Обычно шаг в пределах 60-70 см.

Установка крыши

Рассмотрим устройство односкатной крыши и приступим к пошаговой инструкции ее постройки.

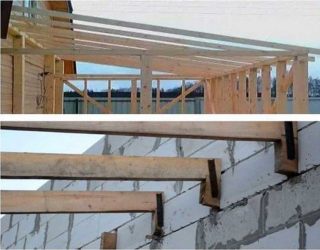

Простая односкатная крыша состоит из стропил, опирающихся на несущие стены (наклонные стропила), обрешетки, паро-гидроизоляции и собственно кровельного материала.

1. Лаги и мауэрлаты изготавливают из сухой прямослойной древесины (желательно сосна или лиственница), как правило, используют брус 10×10 или 10×15 см. В мауэрлатах и верхней части лаг предварительно выбирают гнезда и пазы – чтобы можно было скрепить мауэрлат и стропила не только крепежом, но и механически, зацепив их друг за друга.
2. По верху несущих стен (высокой и низкой) укладывают балки-мауэрлаты и прочно крепят их к стенам (анкерными болтами, вмурованной проволокой и т.д.). Балки должны стать частью стены, от этого зависит прочность крыши.
3. Стропила устанавливают верхним концом в заранее вырубленное гнездо верхнего мауэрлата, закрепляют механически, второй конец укладывают в такое же гнездо нижнего мауэрлата или формируют «пятку» стропила (обычно это просто треугольный выпил, которым стропильная балка опирается в нижний брус и который не позволяет ей с него соскользнуть). Затем верхнюю и нижнюю часть стропила прибивают гвоздями к мауэрлатам или прикручивают проволокой
4. Если пролет (расстояние между несущими стенами) более 5 м, то технически односкатная крыша уже представляет собой половину двускатной, и нуждается в поддерживающих балках, стойках, подпорках (подкосах) и ригелях. С этой целью иногда, пока стены еще одинаковой высоты, укладывают на них поперечные горизонтальные балки перекрытия (лежни), а потом наращивают одну из стен, формируя вокруг хвостовиков балки гнёзда. Эти балки потом послужат опорой (лежнями) для стоек стропильной системы. Либо предусматривают в стене выступ (полку) для последующей укладки горизонтальных балок-лежней. Стойки могут быть простые, вертикальные, или идущие под углом, а также иметь подкосы. Если ширина пролета более 7 метров, в обязательном порядке требуется либо колонна (стена-подпорка снизу), либо шпренгельная ферма.

Обрешетка и паро- и гидроизоляция

На односкатной крыше посеяли газон

Готовая система стропил зашивается неструганой доской поперек лаг. Расстояние между досками может быть до 15 см, если кровля жесткая. Для мягкой кровли зазор лучше свести к минимуму. Поверх обрешетки укладывают пароизоляционную пленку, закрепляя к обрешетке строительным степлером или гвоздями, прокладывая под скобу или гвозди широкие пластинки из электрокартона, пластика (иначе они прорвут пленку) , при необходимости устраивают теплоизоляцию и гидроизоляцию.

Рулонные материалы всегда раскатывают поперек стропил, ленты кладут снизу вверх, с небольшим нахлестом, и герметизируют стыки (для рубероида – битумной мастикой, для полиэтилена – клеем или скотчем, и т.д.).

Завершает устройство крыши укладка кровельного материала.

Единственным недостатком такой кровли является относительно быстрый сход с неё снега весной, поэтому желательно либо предусмотреть возможность счищать с неё снег (желательно не поднимаясь на крышу, так как она плохо выдерживает зимнее хождение по ней), либо снегоудерживающие приспособления, которые удерживают снег на крыше, пока он не растает. Хорошо гидроизолированные крыши невысоких дачных домиков с прочными стропилами и со скатом в 20-35 градусов можно застелить георешеткой, засыпать грунтом и засеять травой.

Утепление крыши несколькими видами утеплителей в подробном руководстве по выбору технологии утепления с инструкциями.

Выбираем утеплитель для вашей крыши.

Кровля крыши металлочерепицей описана в следующей статье.

Источник: https://orcmaster.com/remont/krysha/odnoskatnaya-krysha.html

Устройство стропильной системы крыши с одним скатом

Односкатная крыша считается самым простым в исполнении вариантом кровли. Но и при ее возведении учитываются различные нюансы, в противном случае конструкция получится ненадежной и будет плохо защищать постройку от внешних воздействий. Например, устройство стропильной системы односкатной крыши не столь сложно, но и тут вам придется пройти все этапы ее создания. Вначале необходимо провести расчеты, затем подготовить материал, а после этого правильно произвести монтаж. Обо всем этом повествуется в статье.

Плюсы и минусы конструкции

Односкатная крыша является популярной. Главным образом такую конструкцию используют на гаражах или подсобных строениях, но и для жилых домов она вполне подходит. Популярности односкатной кровле придают ее преимущества, а именно:

• экономия материалов. Стропильная система односкатной крыши не потребует от вас значительных затрат. Все используемые элементы небольшие, а значит и материала требуют меньше;
• основой любой стропильной системы является треугольник. Именно эта геометрическая фигура считается самой надежной. В случае односкатной крыши треугольник будет прямоугольный, что еще больше повышает прочность всей конструкции;
• схема данной стропильной системы довольно простая. С ее составлением может справиться даже непрофессионал. К тому же такая «простота» значительно облегчает монтаж;
• возвести стропильную систему и все остальные элементы односкатной кровли можно за очень короткое время. А это значит, что и сам дом будет готов к проживанию быстрее.

Простота и дешевизна – вот основные критерии, которые делают односкатную крышу достаточно популярной среди частных застройщиков. Но и у такой конструкции есть свои недостатки. К ним специалисты относят следующее:

• односкатная кровля не подразумевает наличие чердачной комнаты;
• исходя из первого недостатка, могут возникнуть проблемы с утеплением кровли. Хотя этот минус легко решается с использованием современных термоизоляционных материалов;
• односкатная крыша делается с небольшим уклоном. Из-за этого есть сложности с выбором кровельного материала, не любой из них можно монтировать на такой конструкции. Кроме того, небольшой уклон препятствует сходу снега, что существенно увеличивает нагрузку на стропильную систему.

Ну и не стоит забывать про внешний вид. Односкатная кровля слишком «простая». Такая ее особенность многим владельцам частных домов не по душе. Но это, как говориться, дело вкуса.

Делаем расчеты

Как уже отмечалось выше, стропильная система односкатной крыши довольно простая, и ее легко можно соорудить своими руками. Чтобы установка конструкции прошла без сложностей, необходимо первоначально выполнить расчеты.

Делая расчеты стропильной системы односкатной крыши, придерживайтесь следующих основных понятий:

1. В такой системе используется наслонная конструкция. Это значит, что стропила опираются на два жестких узла опоры. При этом одна из них находится выше другой, что и создает наклон кровли.
2. В основе данной стропильной системы лежит прямой треугольник. Именно он обеспечивает прочность и надежность всей конструкции.

Делая расчеты нужно определиться с такими важными параметрами стропильной системы односкатной конструкции как уклон кровли и шаг. Именно эти характеристики будут отвечать за эксплуатационные качества всей конструкции.

Делая расчет угла наклона односкатной крыши нужно учитывать следующее:

• в первую очередь – это климат вашего региона. Нужно предварительно узнать какие ветра дуют в вашей местности, а так же, сколько снега выпадает в зимний период. Дело в том, что чем больше угол наклона стропил, тем меньше на кровле будет скапливаться осадков. Но при этом такая крыша будет испытывать большие ветровые нагрузки;
• какой кровельный материал будет использоваться. Для каждого вида есть свои минимальные углы наклона стропил. Если их нарушить, то кровельный материал будет плохо справляться со своими «обязанностями»;
• ну и конечно нужно учитывать и внешний вид. Односкатная кровля должна украшать дом. Но тут у каждого свои вкусы и предпочтения.

По существующей практике угол наклона стропильной системы не должен превышать шестьдесят градусов. Если вы возводите крышу своими руками, то самым оптимальным вариантом будет 18-35 градусов.

Кроме угла наклона еще один важный параметр односкатной крыши – это шаг стропил. Здесь расчет должен быть очень точным. Если шаг сделать слишком большим, то стропила могут не выдержать всех нагрузок. Но и частить не стоит. Если стропила будут уложены слишком близко друг от друга, то увеличиться расход материалов, что повлечет утяжеление всей системы. Расходы значительно возрастут. Но самое главное – это то, что стропильная система односкатной крыши будет оказывать слишком большое давление на стены.

Рассчитывая шаг между стропилами, стоит учитывать и их сечение. Чем мощнее вы будете использовать деревянные балки, тем реже их можно крепить. Оптимальный вариант – это 0,6 – 1,0 метра между стропилами.

Расчет стропильной системы может быть достаточно сложный. Сделать его можно вручную самостоятельно или доверить эту работу профессионалам. Есть еще один способ – это использование специальных программ. С их помощью можно не только правильно рассчитать сечение стропил, шаг между ними и другие параметры, но и составить схему односкатной крыши. С ее помощью проводить монтаж будет гораздо легче.

Устройство

Возводя стропильную систему односкатной крыши своими руками, правильно выбирайте ее конструкцию. Тут все зависит от длины фермы или всего вашего дома. Если он небольшой, стропила будут не более 4,5 метров, то проблем с монтажом не возникнет. Пролет маленький и усиления не требует. В этом случае достаточно установить стропила односкатной крыши на выступы стен и конструкция готова. Но такие небольшие дома практически не встречаются, поэтому используемая система будет посложнее.

Для больших строений используются следующие варианты:

• если длина стропил не более шести с половиной метра, то их нужно усилить подкосами. Они должны упираться в несущую стену. Другой конец подкоса поддерживает саму стропильную ногу;
• если дом еще больше, то требуется в системе использовать капитальную балку. Она будет являться дополнительной опорой стропильных ног.

Кроме этого, могут использоваться и другие дополнительные элементы. Для усиления стропильной системы односкатной крыши применяются лежаки, подкосные ноги, схватки и стойки. Выбор элемента зависит от сложности и размеров конструкции.

Еще один важный элемент – это мауэрлат для односкатной крыши. Без него трудно представить себе любую стропильную систему. Мауэрлат делают из толстого деревянного бруса. Он является опорой стропильных ног. Мауэрлат располагается в верхней части стен. Крепить его нужно так, чтобы соблюдалась строгая горизонтальность. В противном случае односкатная кровля выйдет «кривой» и плохо будет справляться со своими функциями.

Материал

А какие стропила для односкатной крыши можно использовать? Тут существует несколько вариантов, а именно:

• можно для стропил использовать металлические конструкции, например, профиль. Но такой вариант используется редко. Дело в том, что металл боится коррозии. Кроме того, с такими конструкциями сложно работать, крепить, обрезать и так далее;
• чаще всего для стропильной фермы используют деревянные брусья. Его сечение должно быть не менее 50 на 100 миллиметров. Такой материал легко монтировать и подгонять до нужных размеров;
• стропильная система односкатной крыши может быть сделана и из досок толщиной не менее 50 миллиметров. Но тут многое зависит от используемых кровельных материалов. Если вы будете класть шифер или керамическую черепицу, то от такого варианта лучше отказаться.

Древесина – это довольно «капризный» материал. Он боится влаги и огня. Поэтому прежде чем провести крепление стропил односкатной крыши, нужно обработать их специальными пропитками. Кроме этого, выбирая материал нужно обратить внимание на его «выдержанность». Древесина должна пролежать определенное время. Это нужно для того, чтобы из досок или брусьев вышла лишняя влага. Если этого не произошло, то стропила могут повести.

Также следует правильно выбрать кровельный материал. Как уже было сказано выше, стропильная система односкатной крыши обладает небольшим углом наклона. Поэтому не любой кровельный материал можно использовать. Чаще всего для односкатной крыши применяют следующие варианты:

• мягкая кровля. Этот материал можно укладывать на скат с углом не более 15 градусов. Раньше к этой категории относился только рубероид, сегодня вариантов мягкой крови очень много. У такого материал есть одна особенность – его нужно закрепить на сплошную обрешетку, что существенно утяжеляет стропильную систему односкатной крыши;
• шифер – это еще один недорогой и удобный кровельный материал. Минимальный угол ската составляет 25 градусов. Шифер, ввиду своего не самого лучшего внешнего вида, сегодня используется довольно редко;
• профнастил или металлочерепица. Эти материалы также прекрасно подходят для односкатной крыши. Они обладают привлекательным внешним видом, их крепление не составляет большого труда, да и служат они довольно долго.

После подготовки всех требуемых материалов можно приступать к самому монтажу стропильной системы и иных элементов односкатной крыши.

Монтаж

Для возведения конструкции крыши нужно пройти множество этапов. В первую очередь определяют угол наклона, потом проводят все требуемые расчеты, после этого составляют схему. Последним этапом будут монтажные работы. Здесь самое главное – это не сделать ошибок. Нужно строго соблюдать всю технологию и рекомендации специалистов.

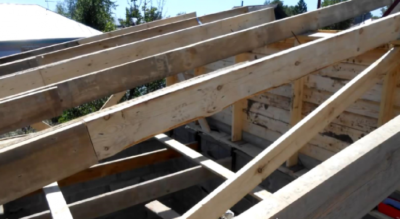

Установка стропил односкатной крыши проводится в следующей последовательности:

1. Первым делом укладывается мауэрлат. Деревянный брус крепится к анкерам, которые заранее должны быть вмонтированы в стену. Мауэрлат укладывается по двум сторонам дома, там, где будут крепиться стропила. При этом нужно строго соблюдать горизонтальность, в противном случае дальнейшие работы будут существенно осложнены.
2. Теперь пришла очередь к монтажу самих стропильных ферм. Если дом неширокий, то их устройство будет несложным. Достаточно просто уложить и закрепить концы стропил на мауэрлат при помощи гвоздей или скоб. В случае если односкатная крыша будет иметь длину более шести метров, то система дополнительно усиливается подкосами, опорами и так далее.
3. После того, как стропильные ноги установлены на своих местах и закреплены, можно монтировать обрешетку. Ее устройство зависит от используемого кровельного материала. Если применяется металлочерепица или профнастил, то обрешетка делается разряженной. Для мягкой кровли нужно сплошное основание.

Как видно монтаж стропильной системы односкатной крыши – это несложное занятие. Самое главное – это правильно провести расчеты. Кроме того, нужно тщательно выбирать материалы для односкатной стропильной системы. Используемые деревянные брусья или доски должны быть без сучков и мест, подвергшихся гниению. Также в обязательном порядке обработайте все элементы специальными пропитками. В этом случае ваша новая односкатная стропильная система  прослужит долго, и не будет доставлять беспокойства во время эксплуатации.

по теме:

Источник: https://kryshagid.ru/stropilnaya-sistema/odnoskatnoj-kryshi-sxema-kreplenie-ustrojstvo.html

Cтропильная система односкатной крыши: схема

Автор

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Для возведения небольших построек и домов нет необходимости в устройстве кровли сложной конфигурации. В качестве проектного решения может быть принята стропильная система односкатной крыши. При этом схема упрощается, но появляются некоторые нюансы.

Преимущества и особенности односкатной системы

К достоинствам можно отнести:

• простой расчет;
• уменьшение количества узлов и присоединений;
• упрощение монтажа;
• снижение затрат на древесину;
• устойчивость в ветровым нагрузкам;
• ремонтопригодность.

Односкатная крыша устойчива к внешним негативным условиям, незатратна и проста в монтаже

При решении сделать такую крышу своими руками необходимо учесть следующие ее особенности:

• необходимость возведения высоких продольных стен здания или специальных каркасов;
• сложность использования подкровельного пространства в качестве мансардного помещения;
• располагать дом или постройку на участке нужно так, чтобы в большинстве случаев ветер дул на высокую стену строения (необходимо ознакомиться с розой ветров района строительства);
• угол наклона принимается в зависимости от используемого материала покрытия.

Схема включает в себя следующие основные элементы:

• два мауэрлата;
• стропильные ноги.

Конструкция стропильной системы односкатной кровли

При больших пролетах потребуется устройство своими руками дополнительных элементов, раскрепляющих несущие балки и увеличивающие их несущую способность:

• подстропильные ноги (подкосы);
• стойки;
• прогоны;
• лежни;
• схватки.

Все элементы изготавливаются из древесины хвойных пород первого или второго сорта. Чтобы правильно выбрать наиболее подходящий материал необходимо обращать внимание на следующие моменты:

• место рубки (лучше выбирать северные регионы);
• время рубки (прочнее будет дерево, срубленное в конце зимы – начале весны).

Расчет системы

Перед тем, как приступать к сборке конструкции своими руками, необходимо сделать расчет и правильно подобрать сечение всех элементов.

Устройство кровли – ответственный процесс, в котором нельзя допускать ошибок.

В зависимости от ширины здания и необходимого сечения стропильной ноги для проектируемого пролета, подбирают конструктивное решение стропильной системы.

Расчет длины стропильных ног

Подбор сечения

При возведении дома профессиональными строителями по заранее подготовленному проекту выполняется расчет по двум предельным состояниям, который определяет высоту и ширину несущих балок по двум требованиям:

Зависимость конструкции от величины пролета

При строительстве частного дома своими руками расчет можно не выполнять, но необходимо учесть рекомендации в зависимости от пролета. Стропила на односкатной кровле всегда наслонные.

1. Пролет до 4,5 метров. Схема предполагает использования цельных стропильных ног, без раскрепления подкосами или стойками. Удобно и пользовать, если планируется устройство мансарды: позволяет увеличить свободное пространство за счет отсутствия промежуточных опор. Рекомендуемое сечение стропил при шаге 0,6 м – 50х150 мм, для шага 1,1 м потребуется увеличение до 75х175 мм.
2. Пролет до 6 метров. В этом случае все зависит от угла наклона и пролета. В некоторых случаях хватит стандартной длины доски или бруса – 6 м. При большом угле наклона и пролете приближенном к 6 м потребуется стыковать стропильные ноги по длине. В качестве дополнительной опоры предусматривают подкосы (подстропильные ноги). В месте примыкания подкоса к стропилу стыкуют ногу по длине. Рекомендуемое сечение при шаге 0,6 м – 50х200 мм, при шаге 1,1 м – 100х200 мм.
3. Пролет более 6 метров. В этом случае нужно сделать промежуточные стойки, которые возьмут на себя часть нагрузки и уменьшат провисание балки. Правильно устанавливать опоры так, чтобы каждый пролет стропильной ноги был менее 6 метров. Расчет в этом случае выполняют как для многопролетной балки с учетом промежуточных опор. При строительстве своими руками сечение берут так же как и для пролета до 6 м (предыдущий пункт). В этом случае все стропила являются составными.

Источник: https://DomZastroika.ru/krysha/konstrukciya-stropilnoj-odnoskatnoj-sistemy.html

Крепление стропил к мауэрлату. без запила для двускатной и односкатной крыши

От того, насколько правильно установлена несущая система крыши, прямо зависит надежность и прочность всей ее конструкции.

Стропильные системы считаются основными ее элементами.

Полноценно система в себя включает стропила, распирающие и поддерживающие все добавочные детали (затяжки-ригели, подкосы, опорные растяжки и стойки, боковые прогоны).Вверху на коньковой балке эти ноги стропильных ног соединяются, их же находящиеся снизу края в большинстве случаев опираются на закрепленный на несущих боковых стенах мауэрлат.

Из всех указанных компонентов намного более большая нагрузка приходится на мауэрлат, благодаря этому для его изготовления применяют прочный мощный брус.

Какого он обязан быть сечения?

Оно устанавливается размером и весом стропильной системы, однако чаще всего его размер бывает от 150 на 150 мм и, в зависимости от перечисленных факторов, до 200 на 200 мм.

Этот компонент содействует одинаковому распределению массы всей кровельно-крышной конструкции на стенки дома.

Стропильные системы к мауэрлату крепятся по-разному. Подбор конкретного способа зависит от типа системы (висячей или наклонной), от ее громоздкости и трудности, от всей величины нагрузок, которые будут действовать на всю крышную конструкцию.

Методы крепления стропильных ног к мауэрлату

Для начала отметим, что может быть два основных типа крепления к мауэрлату: скользящие и жёсткие.

В скользящих само крепление состоит из пары индивидуальных элементов, один из них способен свободно передвигаться в отношении к иному.

По собственной конструкции они могут быть закрытыми и открытыми.

Закрытое крепление

Это уголок, с одной стороны которого выполнена специализированная проушина в виде щели, а иной поверхностью его крепят к мауэрлату. В щелевидной проушине крепится петля из металла, оборудованная дырочками, благодаря которым она крепится к стропилу. Незакрепленная, свободная вертикальная сторона уголка позволяет стропилу немножко смещаться если понадобится, не нагружая и не деформируя собственным влиянием стены.

Открытое крепление

Принцип устройства открытого крепления в общем такой же. Разница заключается в том, что никакая петля в проушину не ставится. После монтажных работ верхняя часть полки уголка загибается вниз для фиксирования соединения.

Жёсткие крепления

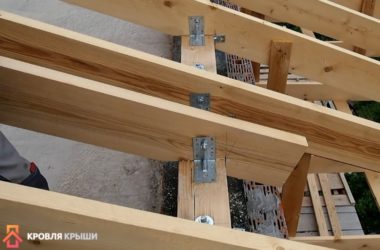

Жёстких креплений есть значительно приличное количество видов. Самый оптимальный подбирают исходя из разных факторов: тяжести и громоздкости древесных составляющих, подобранного способа установки стропильных ног.

Сюда относятся самые разные разноразмерные металлические уголки, LK крепления, держащие установленные при помощи запила стропильные системы.
При этом последние не повреждаются гвоздками или крепежными шурупами.

Крепления LK делаются в разнообразных размерах, и под любую толщину доски или бруска без труда можно выбрать подходящий. Это не зависит от размеров подобных креплений чтобы их сделать всегда применяется металл одной толщины – 2 мм. Разобраться в них очень просто – разнообразные размеры крепежа обозначаются по-разному.

Необходимо отметить, что подобные крепления комфортны не только для фиксации мауэрлата и стропильных ног. Также они подходят для фиксирования мауэрлата с перекрывающими балками. Важное достоинство подобного крепежа – самая большая надежность и жесткость соединения частей из дерева.

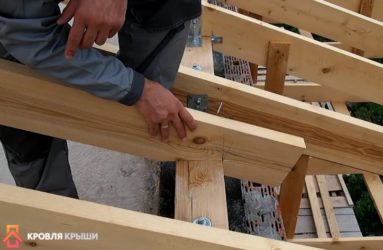

Фиксация на мауэрлате стропильных ног с запилом при помощи уголков должна выполняться с обеих сторон. Именно так можно обеспечивать требуемую жесткость.

Также выпускаются уголки, которые служат для фиксирования стропильных ног без запилов. Они имеют существенную высоту полок, для их крепления необходимо больше шурупов. Делаются они из металла в 2; 2,5 либо даже 3 мм толщиной.

Еще 1 хороший вариант крепления стропильных ног. Они ставятся между 2-мя досками, спиленными под заданным углом, а внизу дополнительно крепятся LK-креплениями или уголками из металла. Подобная фиксация обеспечивает хорошую жесткость и большую надежность. Этот способ прекрасен, когда потребуется зафиксировать стропило под конкретным углом, немножко приподняв его над плоскостью мауэрлата, при этом зафиксировав его на внешнюю вертикальную сторону.

Еще 1 метод применяется, когда мауэрлат создан из не огромного бруса. Такой брусок можно улучшить при помощи древесных подкладок разной толщины. Отрезки досок подсоединяются гвоздками или при помощи саморезов к мауэрлату там, где встанут стропила.

Тогда в стропильных системах проделываются специализированные вырезы нужной глубины и формы. Можно надежно закрепить стропила к стенке при помощи прочной проволки из стали, которая хорошо крепится на стальной палку, надежно вбитый.

Стропильные системы можно скобками закрепить к мауэрлату. Данный метод применяется уже давно, и считается очень популярным. Если все сделать правильно, подобная стропильная ферма прослужит очень долго. Скобы бывают различной величины, также они могут вбиваться в разных местах.

Перфоленту TM можно считать дополнительным элементом крепежа. Её используют, если нужна добавочная фиксация крепежного узла, для его усиления. В некоторых случаях она оказывается незаменяемой.

Специфики разных стропильных ферм

Вид системы стропил подбирают учитывая то, как размещены несущие стенки сооружения. Каждая подобная система подразумевает свои добавочные детали, стягивающие или подпорные.

Наклонные стропильные системы

Какими отличиями владеет система с говоря иначе наклонными стропилинами? Помимо ключевых стен несущих, она владеет еще одной (либо даже не одной) опорной точкой. За счёт этого, значительная часть нагрузки со стен снимается.

В качестве добавочных подпорных креплений применяют боковые «бабки» и стойки, которые крепятся на перекрывающие балки и подпирают конек. Сами балки при этом также считаются для конструкции затяжками, облегчая стенам несущего типа вес нагрузки системы стропил.

К мауэрлату такие стропильные системы фиксируются в большинстве случаев соединениями скользящими, способными при деформации стен или усадке сдвигаться, оберегая от повреждения крышную конструкцию.
Очень важно это для только возведенных зданий, так как любое новое здание под воздействием колебаний температуры и грунтовых подвижек обязательно оседает.

Висячие стропильные системы

Какие стропильные системы получили наименование висячие?
Те, что помимо 2-ух боковых стен, не имеют иных опор. Иначе говоря над внутренним пространством самой постройки они как бы нависают.

Ясно, что в таком случае главная нагрузка от всей конструкции кровли приходится собственно на мауэрлат.

Висячие стропильные системы прикрепляют к мауэрлату только при помощи жёстких соединений, полноценно лимитирующих возможность движения: ведь конструкция каркаса владеет всего-навсего парой точек опоры. По собственному строению система висячих стропильных ног считается распорной – собственно поэтому на стенки приходится такое большое давление.

Дабы снять со стен какую-то часть нагрузки, применяются специализированные дополнительные детали (затяжки-ригели, подкосы и «бабки»). Они подтягивают всю систему к коньковому бруску, распределяя нагрузку на стенки одинаково. Параллельно перекрывающим балкам устанавливают ригели, благодаря которым стропильные системы стягиваются меж собой.

Подобные добавочные устройства дают конструкции высокую надежность.

Несколько основных правил при закреплении стропильных ног к мауэрлату

Дабы соединения подобных значимых элементов были очень надежными, важно исполнять разработанные именно для этого правила:

• На случай, когда в качестве креплений используются метизы, их нужно чрезвычайно надежно и жестко фиксировать к элементам из дерева хорошими шурупами.
• Если планируется разместить стропильные системы в запилы, изготовленные на мауэрлате, следует внимательно проверять все размеры. Собственно тогда стропило жестко и плотно поднимется в подготовленный запил, глубина которого не меньше трети толщины маэурлата. Это правило применяется только в том случае, когда для производства мауэрлата употреблялся толстый брус не меньше 150 на 150 мм в сечении.
• Нередко запилы под требуемым углом выполняют конкретно в стропильной ноге, а узел дополнительно фиксируют уголками: это дает возможность не ослаблять мауэрлат. Если работа проводится таким образом, то запил размером не должен составлять больше четверти стропильные системы. Это жёсткий вариант крепежа, и он может быть применен для висячих стропильных ног.
• Если для соединений откосов (и иных элементов из дерева) и стропильных ног используют болты, наверняка понадобится шайба для болта, или специализированная металлическая пластина. Это нужно для устранения подтопления гайки в дерево, от чего может ослабнуть вся система.
• Применение для соединений стропильных ног и мауэрлата одних только гвоздей или шурупов считается очень ненадежным: необходимо обязательно применять элементы крепежа из металла разных комбинаций, к примеру, уголки стальные.
• Во время установки на стены из дерева стропильных ног, не имеет значения, какой системы: наклонной или висячей, будет лучше к мауэрлату крепить их скользящим соединением, тем более если материалы для кровли имеют довольно большую массу.

Крепление стропильных ног без мауэрлата

Если мауэрлат не применяется, а стропильные системы фиксируются прямо к перекрывающим балкам, происходит точечное распределение нагрузки от веса всей крыши.

Чтобы это сделать применяют продолговатые балки, которые на 40 см должны выступал за линию стен. Поперек балок натягивается струна – так выполняется равный угол при крепеже. Эта струна будет служить ориентиром, когда под подошвы стропильных ног начнут выпиливать пазы. Как происходит крепление балки и стропильных ног? Известно три распространенных способа:

• упор в торец балки;
• зуб настойчивый;
• зуб шипованный.

Количество требуемых зубьев (два или один) зависит от величины наклонного угла стропильной подошвы. Стропильные кончики вставляют в пазы, дополнительно фиксируя стропильные системы на балках стальными уголками или болтовым соединением. Одинарного зуба в полной мере достаточно, если крепления с балкой осуществляется при помощи врубки.

Секреты строительства .Двухскатная крыша.Часть 1

Источник: http://pos-art.ru/poleznye-sovety/kreplenie-stropil-k-maujerlatu-bez-zapila-dlja.html

Односкатные крыши из профнастила — варианты, инструкция по монтажу!

Затраты на обустройство хорошей кровли всегда достаточно велики. Часто они составляют примерно треть от общих расходов на строительство. Однако немного сэкономить при сооружении пристроек, дома или хозяйственных объектов в этом случае все-таки можно. Односкатные крыши из профнастила являются достаточно экономными, они прекрасно защищают строения от внешних воздействий, так как способны неплохо противостоять различным погодным условиям. Да и сделать такую крышу можно самостоятельно, так как конструкция является довольно простой.

Устройство односкатной крыши из профнастила

Односкатные крыши из профнастила

Особенности и преимущества односкатной крыши из профнастила

Перед тем как речь пойдет непосредственно о постройке такой крыши, требуется ознакомиться с ее достоинствами. Такая конструкция получается достаточно легкой за счет простой системы стропил. И этот показатель является актуальным при возведении строений с далеко не мощными несущими стенами. А потому такой тип кровли часто выбирается при строительстве сараев, гаражей и других хозяйственно-бытовых построек.

Профнастил для крыши

Также одно из главных преимуществ – это простота самой конструкции, позволяющая выполнить все работы своими руками, не привлекая специалистов. В любом случае, придется произвести ряд требуемых для проектирования расчетов, но они довольно просты и можно ограничиться несложным чертежом.

Стропильная система – самый важный элемент кровли, отвечающий за способность всей конструкции выдерживать нагрузки

На заметку! Односкатные крыши могут монтироваться с наличием чердака или без него. Если это помещение не запланировано в проекте, то монтаж кровли такого типа значительно упрощается. Тут можно обойтись без создания системы стропил, просто смонтировав верхнее перекрытие под определенным углом.

Как уже было отмечено выше, такая крыша является экономной. Для ее обустройства потребуется куда меньше материалов, чем для строительства даже самой простой двухскатной крыши, так как площадь ее меньше. И потребуется не только мало профнастила или досок для стропил, но и утеплителя, гидроизоляционного и других материалов. Хотя при этом площадь строения может остаться достаточно большой.

Выбор профлиста

Еще один плюс односкатного типа крыши заключается в том, что она способна противостоять воздействию ветра и потому часто строится в регионах, где ветровая нагрузка является критической. Главное – выбрать правильное направление уклона в соответствии с розой ветров, которая уже давно определена учеными на всех территориях земного шара.

Кровля из профнастила своими руками

К плюсам можно отнести и экономию тепла внутри помещения – односкатная крыша имеет как раз ту форму, которая наилучшим образом воздействует на циркуляцию воздуха, но при этом под ней формируется особая зона, где происходит накопление нагретых воздушных масс, отдающих свою энергию материалам кровли и нагревают ее.

Почему же такую крышу рекомендовано крыть профнастилом? Все просто – этот материал является недорогим, легким, простым в монтаже, но при этом долговечным и прочным – сроки службы при правильной укладке составляют десятилетия. Также профнастил можно приобрести абсолютно любого цвета, так как цветовая гамма материала достаточно богата.

Чертеж обустройства односкатной крыши из профнастила

Главными недостатками такой кровли являются следующие:

• необходимость очистки от снежных масс зимой, так как уклон кровли мал и не дает возможности снегу сходить самостоятельно;
• во время дождя профнастил достаточно сильно шумит и если не обеспечить хорошую звукоизоляцию, то находиться под такой кровлей длительное время будет непросто.

Кровельный профнастил

Цены на профнастил

Профнастил

Перед тем как браться за работу, стоит не только изучить используемые для строительства материалы с точки зрения их эксплуатационных особенностей, но и произвести требуемые расчеты, которые позволят определиться с конструкцией кровли и количеством требуемых материалов и расходных элементов.

Устройство односкатной крыши

Сначала производится расчет нагрузки крыши на фундамент или стены. Тут все просто – вычисления ведь производятся для единственного ската, тогда как для вальмовой или двухскатной кровли пришлось бы рассчитывать нагрузку дольше.

В случае односкатной кровли потребуется воспользоваться всего двумя формулами. Это С = Aхtg(B), где С – высота стены, А – длина верхнего перекрытия, В – угол наклона кровли. Вторая формула выглядит так: Е = С/sin(В), где Е – длина стропил, С – высота стены, В – угол ската. Шаг между отдельными стропилами выбирается в зависимости от уровня ветровой нагрузки и обычно равен 50-80 см. В ходе расчета не стоит забывать про свесы кровли, которые будут защищать стены строения от осадков.

Схема для расчета длины строил односкатной крыши в зависимости от ее уклона

Расчет нагрузки на стропила односкатной крыши

Перейти к расчётам

Угол наклона ската кровли – одно из важнейших значений, которое нужно определить еще на этапе проектирования крыши. Здесь важно учесть климатические условия территории, где строится сооружение, среди которых берутся во внимание количество осадков летом, объемы снега зимой, направление и сила ветров на протяжении всего года. Также в расчет берутся и характеристики кровельного материала.

https://www.youtube.com/watch?v=L_sN9PgA-Co

На заметку! Чем больше значение угла наклона кровли, тем сильнее возрастает показатель ветровой нагрузки на нее.

Возведение крыши

Таблица. Углы наклона и используемые материалы.

Значение угла наклона Рекомендуемый к использованию материал

15-25	Для такой кровли можно использовать битумную рулонную наплавляемую черепицу. Чем больше угол, тем сложнее будет производить монтаж материала.
25-35	В этом случае оптимальный вариант – обычный шифер или асбестоцементные волнистые листы. При этом чем угол больше, тем больше нахлест материала.
6-15	Используется еврошифер, который не так требователен к крутизне угла наклона ската.
10-20	Применяется металлочерепица, которая при углах до 20 градусов требует герметизации стыков.
5-10	Используется профнастил, и чем больше угол ската, тем больше должен быть нахлест отдельных листов.

Расчет уклона крыши

Для крыш из профнастила, имеющих один скат, оптимальным является угол наклона 5-10 градусов. Хотя этот показатель во многом будет зависеть от того, в каких климатических условиях производится монтаж. Большие уклоны делать не рекомендуется, так как кровля станет менее устойчивой к воздействию погодных условий, и придется усиливать стропильную систему и повышать несущие способности самого здания, а это приведет к лишним затратам, как трудовым, так и финансовым. Все конструктивные особенности односкатных крыш регламентируются СНиП, а также ТКП 45-5.05-146-2009.

Источник: https://krysha-expert.ru/odnoskatnye-kryshi-iz-profnastila
