Как крепить битумную черепицу?

Монтаж битумной черепицы: пошаговая инструкция, подготовительные работы

Не рекомендуется монтировать кровельное покрытие в дождливую или снежную погоду, а при укладке в холодное время года нужно пользоваться строительным феном для прогревания клеевого слоя гонтов.

Монтажные работы выполняют поэтапно, в несколько шагов, каждый из которых принципиально важен для качества всей кровельной системы.

Подготовительные работы

Каким бы надежным ни было покрытие из мягкой кровли, крыша может «поехать» или потечь, если крепление сделано без грамотной подготовки. Поэтому предварительные работы перед укладкой кровли очень важны и должны выполняться профессионалами в несколько этапов.

Создание стропильной системы

На стропила приходится основная нагрузка от гибкой черепицы, поэтому нужно сделать правильный расчет с учетом веса кровельного пирога, ветрового и снегового воздействия.

Совет. Надежно закрепляйте стропильные ноги, обрабатывайте деревянные элементы специальными защитными средствами для повышения надежности конструкции.

Устройство пароизоляции

После монтажа стропил необходимо уложить пароизоляционную пленку, которая защитит кровельный пирог и утеплитель от конденсата. Пленка укладывается внахлест, а образовавшиеся швы проклеиваются скотчем.

Утепление

Чтобы теплоизоляция надежно держалась, между стропильными ногами нужно прибить брусок, который будет удерживать плиты утеплителя. Выбрать правильную толщину утеплителя поможет теплотехнический расчет. Теплоизоляционные плиты укладываются вразбежку, покрываются ветровлагозащитной пленкой, которая крепится контрбрусом.

Совет. Контрбрус нужно прибивать параллельно стропилам, чтобы создать свободный вентиляционный канал для удаления избытка влаги из подкровельного пространства.

Устройство ровного основания под гибкую черепицу

Монтаж битумной черепицы должен производиться только на ровное твердое основание, в качестве которого предпочтительно использовать обрешетку и сплошной настил из влагостойкой фанеры или ОСП. Доски фиксируют специальными оцинкованными гвоздями.

После укладки основания подготовка к монтажу мягкой кровли завершается – можно приступать к основным работам.

Монтаж битумной кровли: используемые материалы

При монтаже битумной гибкой черепицы рекомендуем применять высококачественные материалы марки «ИКОПАЛ», которые произведены в соответствии с европейскими стандартами и сертифицированы по российским нормам. Для устройства мягкой кровли понадобятся указанные ниже материалы.

Кровельное покрытие включает:

• СБС-модифицированную битумную черепицу ИКОПАЛ с основой из стеклохолста с цветной сланцевой посыпкой с верхней стороны;
• коньково-карнизную полосу аналогичного состава для обустройства карнизов, коньков, ребер;
• ендовный ковер – рулонный защитный материал, который применяется для усиления мягкой наплавляемой кровли в ендовах, других уязвимых местах;
• подкладочный ковер – рулонная гидроизоляция, укладка которой является обязательным этапом в работах по монтажу кровли.

Совет. Подкладочный ковер укладывается по всей поверхности кровли снизу вверх параллельно карнизному свесу. Не допускайте образования складок!

Дополнительные компоненты/материалы

• Металлические планки примыкания, фронтонные планки, капельники нужны для отведения влаги с краев крыши, придания ей завершенного внешнего вида.
• Крепление битумной черепицы невозможно без специальных оцинкованных гвоздей с размером шляпки от 8 мм.
• Мастика и клей-герметик «ИКОПАЛ» применяются для герметизации мест примыкания, перехлестов, других узлов и швов.
• Элементы вроде дефлекторов, вентиляторов подкровельного пространства или фланцев для прохождения труб обеспечивают вывод вентиляционных систем на крышу.
• Водосточная система «ИКОПАЛ», включающая желоба, кронштейны, воронки, колена, крепления, позволяет эффективно отводить наружную воду.

Пароизоляция

Инструкция по устройству кровли говорит о необходимости создания надежного пароизоляционного слоя. В качестве пароизоляции стоит применять прочную четырехслойную армированную мембрану «ИКОПАЛ Поликрафт», которая не только защищает от конденсата, но и эффективно отражает тепло, снижая энергозатраты.

Совет. Пароизоляцию укладывайте внахлест 100–150 мм и герметизируйте двусторонним скотчем.

Теплоизоляция

Монтаж битумной черепицы предполагает использование такого теплоизоляционного материала, как негорючая минеральная вата плотностью от 30 кг/м3.

Ветрозащитные мембраны

Защищать утеплитель от ветра, воды помогают гидроветрозащитные мембраны ICOPAL Monarperm, которые укладываются поверх теплоизоляции без вентилируемого зазора.

Не пытайтесь сэкономить на материалах для битумной кровли, поскольку это приведет к ухудшению качества и снижению срока безремонтного использования кровельного покрытия.

Укладка кровельного материала: инструкция по монтажу

Подготовительные мероприятия проведены, основание под кровлю готово – значит, можно приступать непосредственно к монтажу гибкой черепицы.

1. Монтируем подкладочный ковер

1. Основание из влагостойкой фанеры или ОСП 2. Подкладочный ковер ICOPAL K-EL/FEL’X 3. Кровельный клей ICOPAL 4. Кровельные гвозди5. Край карнизного свеса

Сначала на готовое ровное основание укладываем специальный гидрозащитный слой – подкладочный ковер «ИКОПАЛ» К-ЕЛ или «Феликс». Разворачиваем его снизу вверх параллельно карнизному свесу, фиксируем к основанию по верхнему краю через каждые 40 см, по нижнему – через 10 см. Герметизируем перехлесты мастикой.

2. Монтируем планки

1. Основание из влагостойкой фанеры или ОСП 2. Подкладочный ковер K-EL/FEL’X 3. Карнизная планка4. Торцевая планка

На подкладочный ковер кровельными гвоздями прибиваем по зигзагообразной разметке карнизные и торцевые планки. Перехлест составляет 3–5 см, шаг между гвоздями – 10 см.

3. Монтируем карнизную полосу

1. Карнизная планка 2. Коньково-карнизная полоса

С коньково-карнизной полосы удаляем защитную пленку, отступаем от перегиба карнизной планки 10–20 мм, фиксируем полосу стык в стык. В местах перфораций и по краям прибиваем гвоздями.

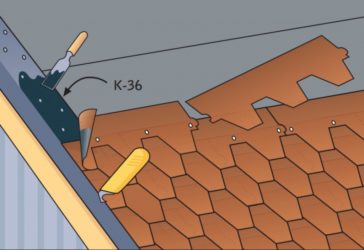

4. Монтируем ендовный ковер

1. Подкладочный ковер K-EL/FEL’X

Ковер для защиты ендовы монтируется в два слоя: верхний соответствует цвету основного покрытия, а в качестве нижнего используется дополнительный слой подкладочного ковра. Он крепится гвоздями с шагом в 20 см. Ендовный ковер укладывается по направлению оси ендовы с фиксацией краев через каждые 10 см.

Совет. Чтобы не повредить ендовный ковер при отрезании гибкой черепицы, под нее следует подложить фанерный лист.

5. Монтируем рядовую битумную черепицу

Чтобы при монтаже мягкой кровли не возникло визуальных дефектов, перед укладкой рекомендуется перемешать гонты из четырех или шести упаковок для уравновешивания оттенка. После этого можно приступать непосредственно к покрытию крыши битумной черепицей.

Монтаж кровли начинается с середины карнизного свеса и продвигается к торцам. Чтобы уложить первый ряд, отступаем 1 см от нижнего края карнизной гибкой черепицы и на этой линии крепим нижний край рядовых лепестков, предварительно сняв с гонтов нижнюю защитную пленку. Крепление производится четырьмя или шестью (при большом уклоне) гвоздями на один гонт.

Совет. При использовании прямоугольных гонтов число гвоздей следует увеличить до 5 на плоских крышах и до 7 на скатах с углом наклона больше 45 градусов.

При дальнейшем монтаже рядовой черепицы следим, чтобы лепестки каждого последующего ряда совпадали с вырезами предыдущего. В районе торцов обрезаем гонты по краю, приклеиваем их к торцевой планке мастикой, а швы герметизируем соответствующим клеевым составом.

Монтаж черепицы в труднодоступных местах

Особого внимания и контроля требует монтаж мягкой кровли в зонах примыкания к стене или дымоходу, в области проемов для прокладки труб, коммуникаций, на кровельном коньке. Несоблюдение технологии укладки в этих местах способно нанести ущерб герметичности и внешнему виду покрытия.

Главное правило при устройстве монтажных проходов или заведении мягкой кровли на подъемные полосы при устройстве дымоходов заключается в том, чтобы фиксировать гонты битумной мастикой и обязательно герметизировать швы клеем-герметиком «ИКОПАЛ».

1. Коньково-карнизная черепица ICOPAL Combi 2. Кровельные гвозди

Для монтажа коньковой черепицы используют плитки коньково-карнизной полосы ICOPAL Combi размером 25 на 33 см. Инструкция требует, чтобы рядовые гонты были доведены до того уровня, где места их крепежа будут перекрыты коньковой плиткой. Последнюю укладывают в параллель коньку, перегибая через скат, затем фиксируют двумя гвоздями с каждой стороны.

Перехлест при укладке коньковой плитки должен составлять 5–10 см и закрывать крепления каждого предыдущего элемента. Завершающую плитку фиксируют мастикой.

Совет. Поделить коньково-карнизную полосу «ИКОПАЛ» на отдельные плитки несложно: просто разломайте ее на три части в местах с перфорацией.

Резюме

Пошаговая инструкция по монтажу гибкой черепицы позволит создать надежное, прочное, красивое кровельное покрытие, которое на протяжении долгого времени будет защищать здание от протечек и атмосферных влияний.

Правильная технология укладки вместе с использованием качественных материалов от производителя ICOPAL обеспечит длительную сохранность эксплуатационных и эстетических характеристик кровли.

Источник: https://www.icopal-russia.ru/publications/podrobnaia-instruktsiia-po-montazhu-gibkoi-cherepitsy/

Монтаж битумной черепицы своими руками

Битумная черепица представлена на рынке нашей страны множеством производителей: Katepal, Shinglas, Siplast, Tegola, Ruflex и т.д. Этот материал обладает уникальными эксплуатационными характеристиками и используется для покрытия кровель во всех регионах. В этой статье подробно рассмотрим технологию монтажа гибкой черепицы.

Инструменты

Для монтажа вам понадобятся:

• Карандаш
• Ножницы по металлу
• Рулетка
• Разметочный шнур
• Нож
• Шпатель
• Шуруповерт
• Саморезы
• Молоток
• Кровельные гвозди
• Герметик

Также приготовьте: подкладочный материал под черепицу, ковер для ендов, профили карнизные и фронтонные, аэратор для вентиляции и битумную мастику.

Основание

Битумная гибкая черепица укладывается только на сплошное основание, выполненное из влагостойкой фанеры, сухой доски или OSB-плиты. Главное требование к поверхности — идеальная ровность. Предварительно можно пройтись по фанере шлифовальным кругом.

Начало монтажа

Монтаж кровли из битумной черепицы начинается с того, что перед укладкой черепицы, на основание надо постелить подкладочный ковер песочной стороной вверх. Он закупается одновременно с черепицей у того же производителя.

Если уклон скатов крыши менее 20 градусов, подкладочный ковер расстилается по всей поверхности кровли. Если уклон больше 20 градусов, достаточно покрыть кровлю по периметру, а также коньки, ребра и ендовы.

Прибивается подкладочный ковер кровельными гвоздями с шагом 20 сантиметров.

У ендов ширина подкладочного слоя должна быть не меньше метра, по периметру скатов — полметра.

На всей поверхности кровли укладка ковра может вестись с любого края, сверху и снизу.

Нахлесты по горизонтали и вертикали — 10 сантиметров. Края можно фиксировать гвоздями с шагом 20 сантиметров. Вертикальные швы герметизируются мастикой и плотно прижимаются между собой.

Укладка ковра возле ендов делается так:

1. Расстилается подкладочный ковер ровно посередине между скатами кровли
2. Его края промазываются мастикой по периметру
3. Ковер с силой прижимается и в дополнение фиксируется гвоздями с шагом 25 сантиметров

Ширина слоя мастики — не менее 10 сантиметров.

Стоит отметить, что битумная черепица придает оригинальность крыше на фоне других домов. Однако, ондувилла обладает таким же качеством. Правильный монтаж ондувиллы придаст крыше Вашего дома не только оригинальность, а также защиту.

Если же бюджет позволяет, то Вы можете сделать крышу дома еще уникальнее, использовав керамическую черепицу. Монтаж которой описан здесь.

Установка фронтонных и карнизных свесов

Сбоку крыши и на карнизе надо установить защитные планки. Крепятся они теми же кровельными гвоздями или саморезами в шахматном порядке с шагом пятнадцать сантиметров. Нахлест профилей друг на друга — 5-10 сантиметров.

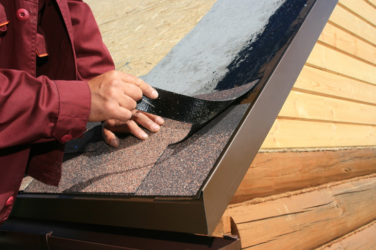

Монтаж карнизной черепицы

Первой монтируется карнизная полоса.

Ее размер находится в пределах 1 метра 25 сантиметров. Она укладывается поверх карнизной планки с 10 миллиметровым зазором.

Перед монтажом с полосы снимается защитная лента.

Один конец полосы самоклеящийся, второй — нет. Его прибивают гвоздями с шагом 20 сантиметров.

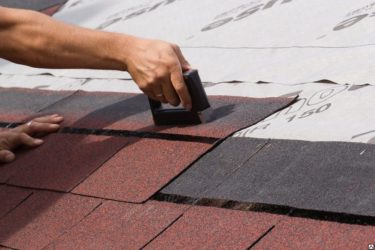

Распаковка и монтаж листов

Настала пора распаковки пачек с листами гибкой черепицы. Чтобы на кровле в последующем не было резкого перепада цветов, рассортируйте листы по стопкам, доставая по одному из каждой.

Перед укладкой элементов не забывайте снимать защитную пленку.

Укладка на широких кровлях начинается с центра карниза. На кровлях малой площади можно начинать монтаж с любого края крыши.

Первая плитка стелется поверх карнизной полосы таким образом, чтобы расстояние между выступами гонта и перегибом кровельной планки равнялось одному сантиметру, и выступы бы одновременно покрывали места стыков карнизных черепиц.

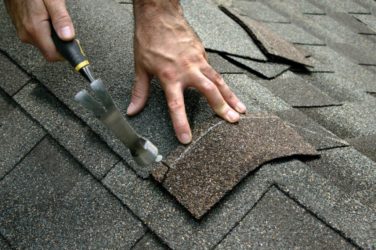

Крепят гонты гвоздями или саморезами в количестве 4-6 штук на 1 лист на расстоянии 3 сантиметров от лепестков.

Не используйте слишком короткие гвозди. Они могут выйти наружу в результате колебания влажности древесины.

К первому гонту встык справа и слева монтируют другие гонты. Таким образом, выполняется весь первый ряд.

Второй и последующие ряды

Укладка второго ряда выполняется таким образом, чтобы концы лепестков верхних плиток совпадали с горизонтальным участком кромки лепестков нижних плиток.

При этом первый лист черепицы второго ряда смещается на половину лепестка вправо или влево.

Далее аналогичным образом укладываются все остальные ряды.

Когда гонты уложены до коньковой планки, их остатки надо отрезать.

Если процесс монтажа битумной черепицы Вам показался сложным, рекомендуем осуществить кровлю другими материалам, например ондулином. Монтаж ондулина может выполняться человеком без опыта кровельных работ.

Также можно осуществить фальцевую кровлю, или же применить такой материал как профнастил. Монтаж фальцевой кровли описан тут, а монтаж профнастила здесь.

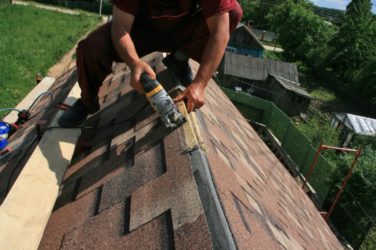

Оформление конька

Для оформления конька используют коньково-карнизные плитки.

Карнизную плитку делят на три части по перфорации и по очереди закрепляют гвоздями с двух сторон на стыке скатов, предварительно снимая защитную пленку. Нахлест между элементами — 5 сантиметров. Обустройство ребер крыши делается таким же образом, начиная с нижней стороны.

Крепление гонтов у ендов и торцов

У ендов концы гонтов отрезаются ножом. Направление резки должно совпадать с направлением обрешетки. На края наносится мастика, и гонты плотно прижимаются. Гвозди не используют.

На краях кровли листы черепицы обрезаются по линии торца и приклеиваются.

Укладка битумной черепицы возле дымохода

Возле дымохода укладывают черепицу следующим образом:

1. По периметру трубы монтируются треугольные рейки, размером 5×5 сантиметров
2. Из ендового ковра вырезают четыре куска шириной 50 сантиметров
3. Их по очереди промазывают клеем
4. Куски монтируются с четырех сторон трубы так, чтобы нахлест на кровлю составлял 20 сантиметров, а на трубу — 30 см.
5. Место примыкания листов к трубе закрывается металлической планкой, которая крепится механическим способом
6. Стыки заполняются герметиком

Если дом построен из дерева, то лучше сделать так:

1. Трубу по периметру обшивают предварительно заготовленными обрезками фанеры, высотой 30 сантиметров
2. Фанера обмазывается мастикой
3. Отрезанные куски ендового ковра приклеиваются и дополнительно прибиваются гвоздями. Их края загибаются

Места других примыканий прорабатываются аналогично.

Монтаж вентиляционных выводов

Для беспрепятственного выхода воздуха из-под кровли в ней делают отверстия, по диаметру совпадающие с размером устанавливаемых аэраторов. Аэраторы крепятся гвоздями или приклеиваются. Затем поверх их фартуков укладывается черепица, концы которой вырезаются.

Монтаж битумной черепицы своими руками окончен! Теперь можно наслаждаться уникальным внешним видом своей кровли! Не забывайте два раза в год проводить осмотр кровли, чтобы предотвратить серьезные последствия.

-урок про монтаж битумной черепицы

Источник: http://MegaBeaver.ru/stroim-dom/krovlya/montazh-bitumnoj-cherepicy-svoimi-rukami.html

СтройкаДиалог

Гибкая битумная черепица — материал, который стал популярен сравнительно недавно. Она имеет два важных отличия от других типов покрытий:

• технология устройства основания;
• допустимый угол наклона ската.

Особенности черепицы

В первую очередь нужно понять, можно ли использовать битумное покрытие на кровле. Черепица не предназначена для применения на плоских и малоуклонных крышах. Для этого существуют другие варианты битумных материалов — рулонные. Минимально допустимый наклон ската составляет 11—12°.

Из-за физических свойств есть ограничения и по максимальному уклону. Не рекомендуется использовать битум для крыши круче 45°. В этом случае повышается вероятность сползания вещества при нагреве на солнце.

Второе отличие мягкой битумной черепицы от других кровельных материалов — потребность в сплошном основании. Крепление листов подразумевает наличие сплошной обрешетки или укладку под покрытие листов влагостойкой фанеры. Использование разреженной обрешетки из досок не допускается.

Устройство основания под черепицу

Монтаж битумной черепицы своими руками начинают с устройства основания под отдельные элементы. Как сказано ранее, для этого используют влагостойкую фанеру или обрезную доску. Перед этим возводят стропильную систему, выполняют пароизоляцию, теплоизоляцию и гидроизоляцию крыши.

В общем случае к основанию выдвигаются следующие требования:

• сплошное покрытие;
• гладкость;
• сухость;
• отсутствие загрязнений.

Толщину листов фанеры принимают в зависимости от шага стопил. Чем он больше, тем больше будет нагрузка на основание. Минимальная толщина — 9 мм. При использовании более тонких листов их укладывают в 2—3 слоя с разбежкой швов. Для устройства настила нужен материал с повышенной влагостойкостью (маркировка ФСФ). Такая фанера делится на 5 сортов, для монтажа битумной кровли можно использовать любой из представленных в магазинах.

Доски для изготовления сплошной обрешетки должны быть толщиной не менее 25 мм. В северных регионах с большим количеством снега зимой рекомендуется использовать доску толщиной 32 мм. Все пиломатериалы перед монтажом обрабатываются антисептическими составами, которые предотвращают появление плесени и грибка. По желанию выполняют обработку антипиренами (они повышают сопротивляемость возгоранию).

Иногда можно встретить плиты OSB-3 в качестве основания под битумную черепицу. Такой вариант не стоит путать с более дешевыми OSB-1 и OSB-2, которые не обладают нужными характеристиками. Перед укладкой стоит проверить маркировку каждого элемента.

Для крепления основания к стропилам или контробрешетке используют саморезы или оцинкованные гвозди. Между элементами настила нужно оставлять зазор 3 мм на температурное расширение материала.

Вентиляция кровли

При устройстве отапливаемого чердака или мансарды нужно позаботиться о вентиляции кровли. Этот момент продумывают еще до укладки покрытия. Естественная вентиляция будет обеспечена с помощью таких элементов как:

• отверстия для поступления воздуха в карнизе (часто для этого используется разреженная подшивка карниза досками или софитные планки);
• каналы и продухи для движения воздуха под кровлей;
• отверстия для вытяжки в коньке или по скату (коньковые и точечные аэраторы).

Чтобы обеспечить беспрепятственное движение воздуха под кровлей, расстояние между утеплителем и покрытием должно составлять 5 см при наклоне ската более 20°, 8 см — при наклоне менее 20°. Если предусмотрен монтаж контробрешетки, в ней предусматривают небольшие промежутки для естественной вентиляции.

Общая площадь вытяжных вентиляционных отверстий должна составлять 1/300 от площади всего ската. В большинстве случаев достаточно установки только коньковых аэраторов. Если по расчету их мало, то предусматривают дополнительные точечные вытяжки.

Подкладочный слой

Следующий этап укладки битумной черепицы — подкладочный ковер. Он необходим для предотвращения протечек кровли. Расположение гидроизоляционного материала определяется в зависимости от угла наклона кровли:

• менее 18° — сплошной;
• от 18° — в местах возможных протечек.

Если угол кровли составляет менее 18°, повышается вероятность того, что влага задержится на покрытии. В этом случае лучше перестраховаться и уложить подкладочный слой по всей поверхности ската крыши. Работу выполняют снизу вверх, материал укладывают с нахлестом не менее 10 см.

При наклоне ската от 18° стоит уложить дополнительную гидроизоляцию только в опасных местах:

• карниз (на ширину не менее 40 см от края);
• конек (захлест на каждый скат минимум 25 см);
• свесы над фронтоном;
• ендовы.

Подкладочные ковры выпускаются четырех видов:

• стандартные (фиксируются гвоздями с шагом 20 см);
• комбинированные (с клеящейся полосой в нижней части, верх крепят на гвозди);
• самоклеящиеся;
• наплавляемые.

Технология закрепления зависит от типа выбранного материала. Перед началом работ нужно ознакомиться и инструкцией производителя. В качестве гидроизоляционного ковра нельзя использовать рубероид. В этом случае через некоторое время кровля пойдет волнами.

После укладки ковер в местах ендов рекомендуется промазать битумной мастикой по краю. Это позволит предотвратить попадание влаги под гидроизоляционный слой.

Усиление кровли

Крыша из битумной черепицы усиливается с помощью специальных металлических планок: карнизных (маркировка КП), торцевых (ПТ) и для мест примыкания кровли к стенам (ПП). На этих участках есть большая вероятность скопления снега и осадков, поэтому требуются дополнительные меры предосторожности.

Планки закупаются одновременно с черепицей. Их количество нужно рассчитать заранее. Стандартная длина одного металлического элемента — 2 м, но в расчеты берут длину 1,98 м (с учетом 2 см на нахлест в месте стыка). Для закрепления деталей используют кровельные гвозди. Их шаг назначают 12 см или меньше.

После установки планок вдоль карниза приклеивают самоклеящуюся плитку. Ее размещают встык к металлическим элементам кровли. После приклеивания каждую плитку дополнительно фиксируют гвоздями. Все места стыков и примыканий промазываются битумной мастикой.

Укладка черепицы

После подготовки основания приступают непосредственно к работе по закреплению битумной черепицы. Оттенок черепицы из разных партий может отличаться. Чтобы обеспечить ровность цвета по всей поверхности ската используют два приема:

• закупка материала на всю крышу из одной партии;
• чередование разных упаковок (партий) при укладке.

В противном случае цвет кровли получится неравномерным, что будет бросаться в глаза.

Каждый отдельный элемент черепицы называют гонтом. Работу по закреплению гонтов начинают с карниза (с его центральной части). Расстояние между первым элементом покрытия и карнизной плиткой принимают равным 2—3 см. Черепица второго ряда смещается относительно первого так, чтобы формировался красивый рисунок покрытия. При этом нужно перекрыть крепления первого элемента. Существует два метода укладки черепицы:

• линейный (вертикальными рядами);
• пирамидальный (с диагональным наращиванием от середины карниза).

На фронтонном карнизе черепицу обрезают ровно по краю. Для предотвращения протекания обрезанный край обрабатывают битумным клеем, ширина полосы которого равняется минимум 10 см.

Каждый гонт битумной черепицы крепится к основанию на 4—5 гвоздей. Также дополнительное крепление обеспечивается при нагревании материала на солнце. Вещество при этом слегка расплавляется, элементы склеиваются друг с другом и с основанием. Для разрезания гонтов используют специальный кровельный нож.

После закрепления черепицы на скат нужно задекорировать конек. Пластиковые аэраторы обычно не отличаются привлекательностью, поэтому их закрывают коньково-карнизной черепицей или элементами, нарезанными из рядовых гонтов. Детали на конек начинают монтировать с той стороны, откуда ветер дует реже. Открытые края должны быть обращены в подветренную сторону. Это предотвратит отрывание деталей при сильных порывах, поскольку край с опасной стороны накрывается следующим гонтом.

Формирование проходок

Чтобы вывести на крышу вентиляционные каналы, дымовые трубы, канализационные стояки и антенны, предусматривают специальные проходы. В этом случае нужно вырезать отверстие в кровельном покрытии, подкладочном ковре и гидроизоляции: участок становится потенциальным источником протечек.

Для того чтобы предотвратить повреждения еще до начала монтажа битумной черепицы нужно принять меры по дополнительной изоляции:

• Пластиковые переходники — закрывают отверстия кровельной вентиляции.
• Резиновые уплотнители — применяются для небольших диаметров отверстий, например, под антенну.
• Проходные элементы из полимера — нужны при выводе вентиляционных и канализационных труб. Имеют уплотнители, которые предотвращают протекание влаги. Проходной элемент подбирают в зависимости от размеров отверстия и цвета кровельного материала. Крепление осуществляют в соответствии с инструкцией производителя.
• Треугольные металлические рейки маркировки ПП — для мест прохождения печных труб или вентиляционных каналов из кирпича. Поверх этой планки на битумную мастику приклеивают гонты покрытия с нахлестом на вертикальную поверхность не менее 30 см (в северных регионах рекомендуют брать больших нахлест). Сверху монтируют металлический фартук, стыки обрабатывают битумом. За трубой предусматривают разжелобок, позволяющий предотвратить скопление влаги и снега.

При монтаже кровельного покрытия особое внимание уделяют гидроизоляции. Только так можно уберечь здание от протечек и неприятных сюрпризов.

Источник: http://StroikaDialog.ru/articles/krovlya/ukladka-bitumnoi-cherepicy

Технология укладки и монтаж битумной черепицы «Акваизол»

Еще вчера крыши большинства современных коттеджей сверкали на солнце волнистыми листами металлочерепицы, не оставляя шансов другим материалам конкурировать с дорогим и модным покрытием. Сегодня все чаще можно увидеть элегантные скаты с плавно переходящими одна в другую плоскостями. Оригинальные, но не вызывающие, они придают неповторимый и изысканный стиль каждому дому. Все это — мягкая черепица, или гонты – один из самых популярных кровельных материалов современной Европы.

Выбираем материал

Функциональные достоинства гонтовой кровли трудно переоценить. Это, прежде всего, —  долговечность, неприхотливость в обслуживании, отсутствие шума во время дождя, устойчивость к ветровой нагрузке.

Мягкая черепица образует сплошной ковер, что само по себе является гарантией гидроизоляции. Затраты на обустройство гонтовой кровли относительно невелики и легко прогнозируемы. Невысокий удельный вес материала позволяет использовать облегченные стропильные конструкции.

Наша черепица практически безотходна и годится как для простых поверхностей, так и для кровель, содержащих сложнейшие архитектурные элементы. Разнообразие форм и цветовых решений позволяет достичь единственного в своем роде эффекта для каждой постройки.

Какие виды черепицы есть на заводе

С 2003 года , Завод «Акваизол» выпускает две геометрических формы черепицы — «Мозайка» и «Акцент».

Черепица состоит из прочной стекловолокнистой основы, пропитанной модифицированным битумом. Состав компаунда специально подобран для наших климатических условий, характеризующихся циклическими изменениями в широком диапазоне.

Гидрофобная базальтовая посыпка не только надежно защищает черепицу от солнечных лучей, но и является прекрасным декоративным элементом. Специальная технология окраски и нанесения посыпки обеспечивает неизменность внешнего вида кровли с течением времени.

Нижняя поверхность представляет собой самоклеющийся слой, позволяющий добиться абсолютной герметичности. Процедура монтажа битумной черепицы проста и относительно нетрудоемка.

Завод «Акваизол» гарантирует стабильность физико-механических свойств черепицы в течение 25 лет. Соответствие мировым стандартам качества и привлекательная цена делают битумную черепицу «Акваизол» доступной широкому кругу застройщиков.

Не рекомендуется производить укладку битумной черепицы при температуре ниже +5°С

Рекомендуется ознакомиться с видео-рекомендациями по монтажу битумной черепицы «Акваизол»

1. Вентиляция

Для эффективной вентиляции кровли, необходимо иметь три основных элемента:

• • каналы для притока воздуха (расположенные в нижних частях кровли);
• • каналы над теплоизоляцией (для циркуляции воздуха);
• • вытяжные каналы (в верхней части кровли).

2. Основание для кровли

Основание для кровли должно быть ровным, прочным, хорошо проветриваемым. В качестве основания может быть использована влагостойкая фанера, OSB-3 плита или сухая шпунтованная доска. Толщина основания выбирается в зависимости от расстояния между стропилами.

3. Подкладочный слой

Устройство кровли начинают с укладки подкладочного слоя — битумно-полимерного рулонного материала подкладочный ковер СХ-1,5 или ПЭ-1,5 вверх песком, вниз пленкой. Необходимо уложить подкладочный слой на карнизные свесы, на торцевые части кровли, в ендовах и на коньках.

4. Подкладочный слой на пологих плоскостях

При уклоне кровли менее 1:3, подкладочный слой укладывается по всей поверхности кровли. Подкладочный слой укладывается снизу-вверх с нахлестом не менее 10 см, края фиксируются специальными кровельными гвоздями с интервалом 20 см швы герметизируются битумной мастикой «Акваизол».

5. Карнизные гонты

Поверх подкладочного слоя, на карнизные свесы, укладываются карнизные металлические планки с нахлестом 5 см. Карнизные планки прибиваются кровельными гвоздями зигзагообразно с интервалом 10 см. Укладка карнизных гонтов (размер плитки 1,0 х 0,25 м) производится без нахлеста.

Перед монтажом удалите защитную плёнку и закрепите кровельными гвоздями с интервалом 20 см.

В качестве стартовой полосы применяйте коньково-карнизную черепицу (рис. 5а) или гонт с отрезанными лепестками (рис. 5б).

6. Фронтонный свес

Металлическая планка фронтонного свеса крепится аналогично карнизной планке. Если фронтонный карниз выполнен в соответствии с приведенными на рисунке чертежами, необходимо поверх деревянных реек уложить подкладочный ковер, чтобы он выступал на 1,5 см ниже нижней кромки основания.

7. Ендовый ковер

В ендовах укладывается специальное рулонное покрытие. Материал крепится к основанию кровельными гвоздями и промазывается битумной мастикой «Акваизол».

8. Разметка ската

Сделайте разметку ската квадратами 1 х 1 м. Это поможет выровнять «рисунок» при монтаже.

9. Укладка гонтов

Монтаж первого ряда рекомендуется производить от центра ската. Для ускорения работы в жаркий период возможна укладка нескольких гонт без снятия плёнки и фиксацией степлером по верхнему краю. Затем плёнка снимается, а гонты прибиваются кровельными гвоздями.
Для избежание цветовых отклонений укладывайте гонты вперемешку из 4-5 упаковок одновременно.

10. Монтаж гонтов

Монтаж следует производить диагональными или вертикальными полосами со сдвигом в поллепестка, с учётом разметки.

Гонт крепится четырьмя кровельными гвоздями на расстоянии 2 см от верхнего края канавок при уклоне кровли до 45° (рис. 10а).

При уклоне более 45° каждый гонт крепится шестью гвоздями (рис. 10б).

11. Зазор между гонтами

Рекомендуется делать зазор между соседними гонтами 1,5-2,0 мм и напуск лепестками на нижний гонт 2,0-3,0 мм.

12. Стыковка гонта с ендовой

В ендовах гонты обрезаются таким образом, чтобы на дне ендовы осталась открытая полоса шириной 15 см. Чтобы не повредить ковер ендовы во время обрезки гонтов, необходимо подложить под гонт доску. Края гонтов необходимо проклеить кровельной мастикой вдоль линии реза на ширину не менее 10 см.

13. Примыкание гонта к вертикальной поверхности

В местах примыкания со стеной необходимо прибить треугольную рейку. На нее заводится битумная черепица. Сверху заводится полоса ендового ковра с проклейкой кровельной мастикой. Верхняя часть примыкания закрывается металлическим фартуком. Дымовые и другие трубы, подверженные нагреванию, необходимо теплоизолировать.

14. Монтаж конька

На конёк и рёбра кровли монтируются коньково-карнизные черепицы (рис. 14а) или отдельные лепестки гонтов (рис. 14б). Укладку конька начинайте со стороны противоположной преобладающему направлению ветра. Укладку рёбер ведите снизу вверх, фиксируя коньковую черепицу четырьмя гвоздями, с нахлёстом 5 см.

Скачать

После загрузки для просмотра PDF-файла требуется Adobe Acrobat Reader.

Источник: https://aquaizol.ua/ru/tehnologiya-ukladki-bitumnaya-cherepitsa

Инструкция по укладке битумной черепицы

Монтаж любого кровельного покрытия должен производиться в соответствии с правилами. Сегодня кровлю кроют не только шифером и металлическим оцинкованным листом, но и другими современными материалами. Битумная черепица — материал красивый и очень качественный. Он входит в пятерку наиболее популярных кровельных покрытий России. Поговорим о нем подробнее, а также расскажем о том, в чем особенности монтажа битумной черепицы. Дополнительно предоставим видео работ.

Описание битумной черепицы

Любой владелец дома или коттеджа мечтает о том, чтобы его кровля была не только надежной, но и красивой и недорогой. Битумная черепица в этом плане — одно из лучших кровельных покрытий. На качество будущей крыши влияет:

• надежность покрытия;
• правильная укладка;
• соблюдение всех нюансов.

Поговорим о достоинствах битумной черепицы. Иначе ее называют мягкой или гибкой. Она представляет собой листы различных расцветок и дизайна размером 0,33 на 1 метр.

Структура такого листа одновременно проста и надежна. На слой клеящегося материала наносят стеклохолст, пропитанный модифицированным битумом. Поверх него вновь наносят слой битума, а потом отделывают каменными гранулами. Они придают материалу эстетически привлекательный вид и служат в качестве защиты.

Битум обеспечивает черепице прекрасную гидроизоляцию, гибкость и устойчивость к вредным воздействиям. В целом, битумная черепица обладает целым рядом преимуществ:

• экологическая безопасность;
• долговечность;
• пожаробезопасность;
• высокая эстетичность;
• устойчивость к механическому воздействию;
• свойства теплоизоляции, гидроизоляции и шумоизоляции высоки;
• возможность использовать для любого типа кровли;
• компактные размеры листа позволяют использовать покрытие экономично;
• богатое разнообразие форм и цветовых решений.

Укладка битумной черепицы производится довольно просто. При соблюдении некоторых правил этим можно заняться самостоятельно. Прежде чем вплотную подойти к этому вопросу, опишем и недостатки битумной черепицы:

• стоимость (она не низкая, поэтому многие на начальном этапе отказываются от покупки);
• для монтажа необходимо установить плиту ОСП;
• в условиях крайнего севера, где температура часто держится ниже 40 градусов мороза, используют только очень качественное дорогое покрытие (минимальная температура, которую выдерживает материал — 55 градусов ниже нуля).

Других минусов у битумной черепицы нет, она надежна и долговечна.

Технология монтажа

Многих интересует вопрос о том, можно ли произвести укладку битумной черепицы самостоятельно. Ниже будет приведена подробная инструкция, следуя ей, выполнить такую работу под силу каждому. Прежде чем начать, необходимо осуществить процесс подготовки. При укладке битумной черепицы это очень важно.

Подготовительный процесс

Если вы хотите, чтобы черепица прослужила долгие годы, важно следовать всем рекомендациям по укладке. Начнем с того, что минимальный уклон кровли должен быть 11,5-12 градусов. Иначе на нее не стоит укладывать гибкую черепицу. Как правило, чаще встречается уклон выше этой отметки. Максимальный показатель определяется как 90 градусов.

Весь процесс подготовки к укладке битумной черепицы заключается в сооружении правильного основания. Иначе оно называется сплошной обрешеткой. Для основания используется плита ОСП-3. Ориентированно-стружечная плита — это многослойный лист, состоящий из древесных щепок. Склеены они при помощи различных смол. Основные характеристики материала:

• высокая прочность;
• стойкость к повышенной влажности (если плиту на сутки поместить в воду, она не разрушится и останется прочной);
• поглощает звук;
• не препятствует монтажу гибкой черепицы (все манипуляции проводятся легко);
• не требует дополнительной обработки, поскольку не подвергается гниению и порче насекомыми.

Таким образом, плиты ОСП — это прекрасная основа для битумного покрытия кровли. Все ее положительные свойства в дополнении со свойствами самой черепицы сделают кровлю стойкой к атмосферным осадкам и ветру.

Часто плиты ОСП используют для обшивки стен, укладки полов и прочих работ. Можно использовать их и при монтаже металлочерепицы, однако, все чаще в этом случае применяют обрешетку.

Для изготовления основы под битумную черепицу понадобится:

• плиты ОСП толщиной 15 мм;
• шпунтованные доски;
• гидроизоляционная пленка;
• гвозди;
• утеплитель (при необходимости).

Приступаем к подготовке основания. Изначально проверяют угол наклона. Он должен быть ровным. Если есть отклонения, требуется их исправить на этом этапе. После этого укладывают защитную гидроизоляционную пленку. Если зимы в вашем регионе суровые, между стропильной доской под слой гидроизоляции потребуется укладывать утеплитель. Что касается этих материалов, то выбрать их очень просто из того, что предлагается на рынке сегодня.

Сама плита ОСП является пароизоляционным материалом, поэтому использование под утеплитель пароизоляции не всегда оправдано. Поверх слоя гидроизоляции крепят шпунтованные доски. Они станут основой под листы ОСП. Предварительно доски обрабатывают антисептиком для продления срока их службы. В итоге должна получиться обрешетка.

Прежде чем укладывать ее, просчитайте размеры так, чтобы места стыков ОСП приходились на шпунтованную доску.

Теперь крепим плиты ОСП при помощи гвоздей. Поверх них будет нанесен подкладочный ковер. Он монтируется горизонтально или вертикально с разбегом. Не нужно выкладывать его в одну линию, чтобы сходились канты швов. Плотно закрепите ковер.

Укладывая его в ранней весной или поздней осенью, обязательно хорошо натягивайте полотно. Для склеивания ковра применяют битумный клей марки К-36.

Важно! Между плитами ОСП оставляйте температурный шов в 3 мм. В жаркое время года плита может расшириться, это компенсирует данное свойство.

Подробная инструкция по устройству основания для гибкой битумной черепицы представлена на видео ниже

Монтаж карнизных планок и доборных элементов

Для каждой кровли понадобится дополнительно приобрести и установить:

• карнизные планки;
• торцевые планки;
• ковер для ендовы;
• конек (будет установлен позднее).

Начинают укладку с карнизных планок для битумной черепицы. Их крепят гвоздями поверх подкладочного ковра. Главное, чтобы гвозди располагались в шахматном порядке с шагом в 10 сантиметров. Шляпка гвоздя должна быть широкой.

Имейте в виду, что для будущего водостока заранее монтируются кронштейны для крепления желоба. Об этом также рассказано в предыдущем видео.

Укладка торцевых планок — процесс аналогичный. Поверх подкладочного ковра дополнительно нужно укладывать еще один важный элемент битумной черепицы — ковер для ендовы. На фото подробно показано, как это сделать. Цифрами обозначены:

• ось ендовы;
• подкладочный ковер;
• ковер для ендовы.

Шаг для гвоздей с широкой шляпкой — 20 сантиметров. Согласно всему вышеизложенному, необходимо еще в момент проектирования знать, что чем проект кровли сложнее, тем дороже окажется покрытие битумной черепицей.

Монтаж битумной черепицы

Перед тем, как приступить к укладке, проверьте цветовой диапазон всех упаковок с черепицей. Иногда оттенок может отличаться. Технология достаточно проста, поэтому важно следовать советам и придерживаться техники безопасности при работе на высоте.

Небольшие и легкие листы битумной черепицы легко доставляются на кровлю. Начинают монтаж снизу вверх от центра карнизного свеса к торцам. Первый слой укладывается таким образом: нижняя кромка укладывается на 3-5 сантиметров выше края. Предварительно снимают защитный слой и приклеивают полоску черепицы. Дополнительно каждую полосу прибивают к доске ОСП гвоздями. На одну плитку черепицы уходит 4 гвоздя. Теперь слой хорошо закреплен.

Совет! После снятия защитного слоя нельзя бросать плитку черепицы, иначе клейкая масса слипнется.

Один нюанс: если угол уклона кровли очень резкий, то лучше использовать 6 гвоздей для надежности.

На торцевых краях гибкую черепицу промазывают битумным клеем К-36 как минимум на 10 сантиметров. Каждый последующий слой накладывается таким образом, чтобы получался четкий рисунок в соответствии с выбранной формой.

Совет! Укладка будет простой, если сразу поднять наверх все необходимые инструменты. Не забудьте острый нож и кусок фанеры. С их помощью можно быстро и ровно обрезать края черепицы.

Ниже представлено видео инструкция правильной укладки битумной черепицы. Наглядно проще понять суть процесса.

Монтировать кровельные проходки тоже достаточно просто:

• вокруг дымовых труб прибивают треугольную рейку и обязательно применяют теплоизоляционный материал;
• вокруг проходок малого диаметра лучше обустроить резиновые уплотнительные кольца.

Если образуется шов, его дополнительно промазывают битумным клеем.

Финальный этап

Как только укладка битумной черепицы завершена, необходимо перейти к коньку. Дождевая вода и другие осадки должны стекать от верха крыши к низу. Конек — это важнейшая часть кровли.

При монтаже применяют специальную черепицу для конька. Ее можно приобрести или из карнизного полотна самостоятельно вырезать плитки размером 0,33 на 0,25 сантиметров. Сделать это очень просто: на карнизной черепице есть перфорация, она делит лист на три части. Нужно прорезать строго по этим линиям, и у вас получатся элементы конька.

Укладка материала производится таким образом: снимается защитная пленка, битумная черепица наклеивается и прибивается с одной стороны при помощи четырех гвоздей. Следующая плитка будет уложена таким образом, чтобы накрыть шляпки гвоздей внахлест минимум на 5 сантиметров. Для многоскатных крыш в местах верхних коньковых гонтов битумная черепица складывается таким образом, чтобы дождевая вода не попадала под листы.

Нюансы укладки гибкой черепицы

Битум хорошо работает при высоких температурах. Об этом часто не говорят на обучающих видео по укладке материала, но эту информацию необходимо знать. Важно помнить, что даже модифицированный холодный рабочий состав этого материала работает при температуре 30 градусов. Именно поэтому, укладывая битумную черепицу в холодное время года, обязательно используйте строительный фен. Это обеспечит размягчение клеящей основы.

Укладка битумной черепицы — процесс достаточно простой, выполнить его можно самостоятельно, если придерживаться простых правил. Нельзя игнорировать правила техники безопасности. При работе на высоте фиксируйте приставную лестницу и используйте страховку. Именно это позволит новичку быстрее и качественнее справится с работой.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/material/myagkaya-krovlya/instrukciya-po-ukladke-bitumnoj-cherepicy-video.html
