Как крепить отливы на крышу своими руками?

Как крепить отливы на крышу — Строительство и ремонт

Красивый и аккуратный фасад, а также прочные стены дома, не подточенные непогодой, сможет обеспечить правильно оборудованная крыша.

Именно она способна защитить строение от атмосферных осадков и на долгое время сохранить его первоначальный внешний вид, обеспечить защиту материалов от пагубного воздействия погодных условий.

Особого внимания достойна система удаления излишков влаги с кровли, поэтому установка отливов на крышу была, есть и будет одной из приоритетных задач во время строительства дома. Как это делается своими руками? Разберемся на конкретных примерах.

Установка отливов на крышу

Отлив представляет собой желоб прямоугольного или круглого сечения, расположенный под свесом крыши

Устройство и предназначение

Система отливов дождевой и талой воды представляет собой совокупность элементов, позволяющих сначала собрать, а потом вывести избыток влаги в специально предназначенное для нее место – канализацию, емкость для стоков и т. д. Система не дает воде стекать по стенам дома и портить отделочные, да и основные элементы строения. Если вода не будет отводиться с кровли систематизировано, то со временем не только уничтожит красоту стен строения, но и, проникая в места стыков стен и крыши, постепенно разрушит само здание.

Монтаж водосточной системы

Внимание! Кровля, не оборудованная отливами, не может хорошо защитить здание от воды. Дело в том, что в таком случае жидкость стекает с нее хаотично, попадает на мауэрлат, образует вокруг строения лужи, которые негативно воздействуют на фундамент и дорожки, окружающие дом.

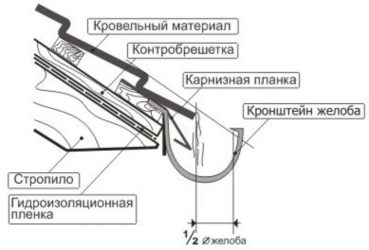

Система отлива состоит из желобов, закрепленных вдоль карниза кровли, которые отвечают за сбор жидкости с кровельного покрытия. Далее собранная вода поступает через воронки в вертикально расположенные трубы, ведущие к местам сбора воды – канализации, емкостям и т. д.

Элементы наружного водостока

Сливы для дождевой воды

Отливы могут быть изготовлены из нескольких материалов. Каждый их них имеет свои недостатки и достоинства.

Таблица. Материалы, используемые для изготовления отливов.

МатериалКраткая характеристика

Медь	Это самый надежный, прочный, долговечный, но и самый дорогой вариант отливов. Изготавливаются такие отливы из оксидированной меди, которая не только выглядит красиво, но и не подвержена негативному влиянию со стороны погодных условий. К недостаткам таких отливов можно отнести немалый вес конструкции, который важно учитывать при проектировании крыши и стен строения. Также не стоит такие отливы устанавливать на зданиях, находящихся долгое время без присмотра (например, сезонных дачах).
Алюминий	Алюминий – тоже может использоваться для создания отливов. Система отличается небольшим весом, не утяжеляет строение, не дает дополнительной нагрузки на фундамент. К сожалению, алюминий склонен к окислению и может быть использован лишь в случае, если будет обработан специальными составами, защищающими его от внешних негативных воздействий.
Сталь	Довольно часто используются для создания водоотводящей системы стальные отливы. Они прочные, долговечные, но так же, как и алюминий, склонны к разрушению, а именно – боятся коррозии. Да и вес у них, хоть и меньше, чем у медных систем, но все-таки весьма значителен. И нагрузку, которую будет испытывать строение, важно учитывать еще на этапе проектирования.
Пластмасса	Сейчас именно пластиковые отливы используются чаще всего, так как они имеют длительный срок службы, легкие, доступные по стоимости. Они практически не оказывают давления на строение, не боятся воды, но достаточно хрупки, потому система креплений должна быть продуманной и надежной. Еще одно их достоинство – возможность выбрать отливы абсолютно любого цвета, которые идеально подойдут для стилистики и цветовой гаммы здания.

Водостоки пластиковые для крыши

Схема расположения стоков для различных видов кровли

Подготовка к монтажу

Перед тем как будут начаты работы по монтажу отливов, важно озаботиться подготовкой всех необходимых инструментов. Для установки могут потребоваться:

• инструмент для нанесения разметки – например, маркер;
• рулетка – используется для снятия мерок;
• угольник, линейка – могут также пригодиться для нанесения разметки, требующей точности углов (например, при укорачивании желобов);
• шуруповерт, дрель – для крепления элементов стока;
• ножовка по металлу – пригодится для придания элементам конструкции нужных размеров;
• длинная бечевка – удобна для выравнивания кронштейнов-держателей по определенному уровню во время их крепления;
• стремянка – без нее под самый верх строения будет забраться очень сложно.

Минимальный набор инструментов для монтажа отливов

Также стоит запастись саморезами, герметиком. Работать рекомендуется осторожно, особенно находясь под самой кровлей. Лучше всего, если будет использоваться страховочный трос, но это касается только достаточно высоких зданий. Также на помощь рекомендуется пригласить помощника, который в нужное время сможет поддержать элементы конструкции или что-то подать.

Силиконовый герметик

Установка желобов

Работы по установке отливов могут производиться в любое время года. Однако если система  будет смонтирована неправильно, то и работать не будет. Стоит соблюдать инструкцию по монтажу, чтобы все получилось так, как требуется. В целом, справиться с установкой отливов сможет любой, кто хотя бы немного владеет строительным инструментом. Монтаж всей системы начинается всегда с установки желобов.

Шаг 1. Первым делом осуществляется нанесение разметки и определение мест крепления держателей-крючьев желоба. Шаг между ними должен составлять примерно 60-90 см. Если он будет значительно превышать указанные параметры, то отливы не выдержат давления снега (снеговую нагрузку) в зимнее время года и сломаются.

При этом крючья монтируются так, чтобы обеспечить определенный наклон желоба – иначе вода по нему течь не будет или будет это делать очень плохо, накапливаясь в желобе. Наклон водосборного желоба должен быть не менее 0,5 см на каждый метр длины. Также учитывается и то, что край крыши должен в будущем нависать над желобом примерно на 5 см.

Первый и последний держатели должны быть смещены вертикально относительно друг друга на 5 см при максимальной длине водосбора 10 м.

Установленные держатели для желоба

Шаг 2. Перед закреплением держатели размечаются, при этом в расчет берется требуемое для правильной установки вертикальное смещение.

Правильная разметка держателей

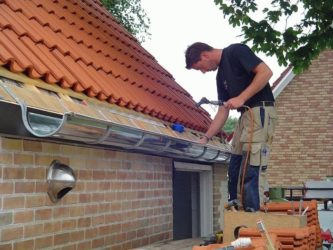

Шаг 3. Желоба водосбора монтируются вдоль карниза крыши при помощи предназначенных для этого кронштейнов или крюков. Фиксация длинных держателей производится на доски стропил либо же на карнизную планку до начала укладки отделочного покрытия крыши. Для крючьев создаются небольшие желобки, шириной и длиной подходящие к месту крепления держателя. Сам крюк прикручивается к дереву саморезами или болтами.

Создание желобков для длинных держателей

Монтаж длинного держателя

Если кровля смонтирована полностью, то используются компактные либо короткие держатели, которые тоже крепятся на саморезы на лобовую доску.

Монтаж короткого держателя

На заметку! Держатели длинные имеют большую надежность по сравнению с компактными, они смогут выдержать достаточно сильную нагрузку.

Шаг 4. Сначала производится фиксация первого и последнего держателей в системе. Затем между ними протягивается бечевка, которая поможет ориентироваться при установке последующих держателей. И перед креплением остальных крючьев требуется убедиться, что карниз установлен строго горизонтально. Если это не так, то уровень обязательно учитывается при нанесении разметки. Для определения горизонта используется строительный уровень.

Между держателями натягивается бечевка

Шаг 5. С каждой стороны от места крепления воронки, которая будет отводить воду из водосбора в сточную трубу, также должны быть прикреплены держатели. Они фиксируются примерно на расстоянии 150 мм по обе стороны от места монтажа сливной воронки.

Шаг 6. Начинается установка воронок для слива воды. Их количество должно быть строго определенным. При расчете нагрузки на систему требуется помнить, что одна сливная труба, которая будет соединяться с желобами как раз при помощи воронок, должна принимать в себя жидкость с площади не более со 120 м2 проекции ската кровли на горизонт и не более чем с 10 м длины одного желоба. Именно с учетом этих значений и производится разметка мест монтажа воронок.

Сливная труба будет соединяться с желобами при помощи воронок

Шаг 7. Производится создание отверстий в желобах для установки воронок. Для этого на желобе отмечаются предполагаемые места установки сливных воронок, при помощи ножовки вырезается отверстие круглой или V-образной формы и диаметром 10-11 см.

На желобе вырезается отверстие

Шаг 8. Края отверстия на желобе немного загибаются наружу.

Края отверстия загибаются наружу

Шаг 9. Воронка надевается на выбранное и подготовленное на желобе место, крепится стороной в замке на внешней его стороне, а также при помощи фиксаторов, которые загибаются внутрь желоба.

Источник: https://newcomfortart.com/kak-krepit-otlivy-na-kryshu/

Установка отливов на пластиковые окна — замер и технология монтажа изделий

Одним из самых простых этапов монтажа окон является установка. Простота такой установки совсем не означает маловажность данного этапа. Пластиковые или металлические отливы защищают от проникновения осадочной влаги в технологический промежуток, который образовывается в том месте, где окно устанавливается на подставочный профиль. От дождя защищается и сама стена под окном. Таким образом, монтаж своими руками представляет важный завершающий этап установки общей конструкции окна. Существуют ли какие-нибудь секреты или нюансы того, как установить отлив своими руками правильно и надежно?

Отлив скрывает стык и является защитным элементом, предотвращающим проникновение влаги в сооружение. Их производят из оцинкованной стали, сверху на которую наносят полимерное покрытие, отлив может также быть просто оцинкованным. Чаще всего используют белый и коричневый, в некоторых случаях могут встречаться и другие оттенки.

Материалы и инструменты

Успешность, надежность и простота самостоятельной установки на окнах полностью зависит от правильного подбора самих полотен и материалов, используемых для их монтажа.

Как же правильно подобрать отливы под пластиковые или деревянные окна?

Основные параметры выбора

Оконные отливы могут быть выполнены из металла, пластика или алюминия.

Одним из основных факторов, на основании которого происходит выбор панели, является материал, из которого произведены оконные рамы. Под пластиковые окна, естественно, лучше подходят именно пластиковые отливы, которые, чаще всего, приобретаются вместе с основной оконной конструкцией. Если же рамы деревянные, то лучше приобрести металлические оцинкованные отливы, которые можно выкрасить в любой цвет, гармонирующий с цветом окраски оконных рам или цветом стен строения.

Важными конструктивными параметрами покупаемых отливных листов являются следующие:

• ширина, которая должна быть чуть больше, чем расстояние от оконной рамы до края стены,
• длина, которая рассчитывается из параметров оконного проема и отделочно-декоративных околооконных элементов,
• возможность или необходимость использования специальных заглушек в целях безопасности или эстетического оформления.

Выбравлистовые элементы, которые будут устанавливаться, необходимо подобрать все необходимые инструменты и материалы для безукоризненного проведения монтажа своими руками.

Инструменты

Самостоятельная установка отливов производится с использованием следующих инструментов:

Для монтажа оконных отливов понадобятся: рулетка, дрель, молоток, шуруповерт, маркер.

• ножницы по металлу для отрезания листа необходимой длины и формы,
• дрель-шуруповерт, для которой может понадобиться удлинительная насадка, так как придется работать непосредственно над выступом стены под окном,
• саморезы (для деревянной рамы можно использовать обычные, а для металлопластиковых окон — со специальным сверлильным окончанием),
• рулетка, маркер или другие удобные измерительные приспособления,
• боковые заглушки, если установка таковых предусматривается.

Подобрав такой набор инструментов и материалов, можно смело приступать к монтажу своими руками.

Особенности основных этапов

Процесс крепления полотен под окном состоит из нескольких простых шагов, которые можно совершить своими руками в одиночку, не прибегая к помощи. Что же нужно сделать, чтобы оконное пространство обрело свой завершающий вид, а стена под окном не подвергалась в дальнейшем разрушительному воздействию осадочной влаги?

Начинается монтаж с придания полотну необходимой формы. Подоконное пространство может быть как прямоугольной, так и трапециевидной или фигурной формы. И металлические оцинкованные, и пластиковые листы очень просто режутся ножницами по металлу. Поэтому, сделав все замеры, необходимо придать узким боковым концам отливных листов такую форму, чтобы эти концы как можно более плотнее прилегали к боковым откосам. Если же предвидится установка финишных заглушек, то это тоже нужно учесть, обрезая лист по бокам.

На рисунке показано, как выглядит правильная и неправильная установка оконных отливов и подоконника.

Теперь берем отливное полотно и соответствующим концом (на котором образовывается загнутая ровная плоскость) заводим под раму, плотно прижимая плоским продольным элементом к подставочному профилю, на котором устанавливается вся конструкция окна.

При помощи дрели-шуруповерта прикручиваем отлив к подставочному профилю. Очень важно на этом этапе, чтобы отлив плотно уперся торцом в дно рамы.

Часто рекомендуют пространство между полотном и внешним подоконником (частью стены, находящейся под отливной плоскостью) заполнить монтажной пеной. Этого делать не стоит, так как в данной процедуре нет никакого смысла. Следует лишь цементным раствором или герметизирующим материалом тщательно замазать щели между откосами и полотном, если они недостаточно плотно прилегают друг к другу.

В конце концов, устанавливаем финишные заглушки, которые выполняют как эстетическую, так и защитную функцию. Особенно такая защита актуальна на окнах первого этажа. Без заглушек отливной лист, выступающий от стены на несколько сантиметров острыми краями, может быть очень опасен для проходящих мимо людей, особенно для бегающих и играющих под окнами детей. Установка оконных отливов — это процесс, который под силу провести каждому домашнему мастеру.

Установка отливов своими руками
Установка отливов своими руками Одним из самых простых этапов монтажа окон является установка. Простота такой установки совсем не означает маловажность данного этапа. Пластиковые или

Источник: dekormyhome.ru

Чтобы уберечь фасад от лишней влаги, а также придать ему эстетичный вид, устанавливаются отливы для окон. Они представляют собой профили, выполненные из металла или пластика. Монтируются снизу от окна со стороны улицы. Предназначены для отвода воды от оконного проема и прилегающей части фасада.

Виды внешних подоконников

Максимально защитить окно способен только правильно выполненный и установленный отлив. Изделия бывают нескольких видов:

• из оцинкованной стали,
• алюминиевые,
• из полиэстра.

Процесс монтажа может сильно зависеть от материала изделия.

Ищите недорогие окна, возможно, стоит обратиться в компанию по продаже и установке окон «Окна Эконом»

Как установить самому подоконник читайте в нашем материале «Установка подоконника своими руками«.

Оцинкованные отливы

Для производства применяется материал толщиной всего 0,55 мм. Это позволяет отливу эффективно справляться с воздействием осадков, гасить колебания, подавляя шум дождя. Размер готового отлива определяет монтажник на месте. Оптимальная ширина изделий — 90-400 мм, длина — до 3 метров.

Источник: https://krovlyaikrysha.ru/%D0%BA%D0%B0%D0%BA-%D1%83%D1%81%D1%82%D0%B0%D0%BD%D0%BE%D0%B2%D0%B8%D1%82%D1%8C-%D0%BE%D1%82%D0%BB%D0%B8%D0%B2%D1%8B.html

Как происходит установка отливов на крышу: монтаж пластикового водостока самостоятельно

Любое домостроение не обойдется без системы отвода дождевой и талой воды. Ранее для этих целей в основном использовали изделия из оцинкованной стали, но в последнее время многие предпочитают пластиковые компоненты. Они недороги и имеют довольно приличную степень прочности, поэтому есть смысл ознакомиться с технологией монтажа систем из ПВХ.

В чем достоинства установки пластиковых отливов на крышу частного дома?

Не секрет, что элементы водосточной системы различаются не только по диаметру, но и по типу материала, из которого они выполнены. Многие до сих пор делают желоба и трубы из оцинкованного металла самостоятельно. Однако если принять во внимание особенности изделий из пластика, то предпочтения могут кардинально измениться:

• Простота монтажных работ.
• Доступная цена.
• Небольшой вес конструкции.
• Устойчивость к коррозии.
• Широкая цветовая гамма.
• Отсутствие шума во время дождя.

Перед тем, как сделать отливы на крыше своими руками, для объективности оценки к перечисленному следует добавить также и недостатки пластикового материала. К их числу относятся: невозможность самостоятельного изготовления и ремонта элементов системы. Кроме этого желоба из ПВХ подходят только для малоэтажного строительства.

Особенности установки позволяют не только сэкономить время, но и деньги домовладельца, потому что стоки можно установить одновременно с возведением кровли. Любой строительный магазин предлагает многочисленные комплекты водостоков из пластика различной конфигурации и сечения. Количество элементов и их параметры предстоит выяснить на подготовительном этапе.

Какова цена на пластиковые водосточные отливы для крыши частного дома?

Стоимость нынешних компонентов пластикового водоотвода доступна широкому кругу домовладельцев. Такие элементы значительно дешевле медных или титановых аналогов. В то же самое время виниловая продукция отличается высокой эстетичностью и экологической чистотой. Герметичность пластифицированной системы от перепадов температур практически не страдает, потому что соединение элементов оснащается резиновым уплотнителем.

Нужно признать, что на качественные отливы для крыши пластиковые и цена соответствующая. Ниже представлена стоимость продукции некоторых популярных среди застройщиков производителей:

• Желоб 3 метра Docke – от 437 рублей.
• Труба 3 метра Docke – от 529 рублей.
• Воронка желоба Docke – 275 рублей.

• Желоб 4 метра Nicoll – от 840 рублей.
• Труба 4 метра Nicoll – от 1120 рублей.
• Воронка желоба Nicoll – от 597 рублей.

• Желоб 4 метра Roofart – от 787 рублей.
• Труба 4 метра Roofart – от 1294 рублей.
• Воронка желоба Roofart – 512 рублей.

Каждая из пластиковых систем имеет свои плюсы и минусы. Например, Руфарт имеет специальные профили жесткости, которые дают возможность выдерживать серьезные механические нагрузки в случае обледенения или сильного ливня.

Расчет материалов для водоотвода с крыши

Установить требуемую площадь сечения желобка можно при помощи СП 17.13330.2011. В документе указано, что на квадратный метр кровельной площади должно приходится 1,5 см² сечения желоба. Любая грамотная установка отливов на крышу также сопровождается расчетом среднегодового объема осадков в регионе. Процедура дает возможность выяснить сечение водосточных труб согласно рекомендациям СП 32.13330.2012. Остается определить их диаметр в соответствии с указаниями СП 30.13330.

Некоторые производители предоставляют собственные таблицы для подбора эффективной системы водоотвода. Определившись с типоразмером водосточной системы, остается подобрать элементы комплекта. Например, на прямой стене для стояка понадобятся:

1. Воронка желобка.
2. Одно колено для нижнего отвода.
3. Два колена для подвода трубы к стене.
4. Одно крепление для узла воронки и два для каждой трубы.

Чтобы обойти выступы на стене, потребуется еще 4 колена и 2 патрубка для соединения. Торцы желоба должны закрываться заглушками. Отрезки компонуются так, чтобы получить минимум отходов. По числу стыков подсчитывают количество соединительных элементов с уплотнителями.

Каждый компонент желоба фиксируется кронштейнами на концах с отступом 150 мм. По остальной протяженности крепления распределяют на расстоянии не больше 600 мм друг от друга, что соответствует шагу стропил. Для монтажа желоба на 3 метра нужно 6 кронштейнов с шагом 500 мм.

Технология: как сделать своими руками пластиковые отливы на крыше одноэтажного домостроения?

Практикой доказано, что оптимальный вариант монтажа – на карнизной доске при помощи кронштейнов. Если такой возможности нет, то их крепят за обрешетку или стропила до момента укладки кровельного материала. Возможность выбора крепежного материала нужно уточнить еще на стадии выбора системы.

Порядок установки на крышу дома отливов из пластика выглядит следующим образом:

• В самой высокой точке закрепить один кронштейн, а с противоположной стороны у воронки зафиксировать другой кронштейн. Центральная ось желоба должна находиться под кромкой кровли, а внешний край – на 20-30 мм ниже плоскости кровли.
• Крайний кронштейн крепится из расчета, что каждый последующий фиксируется на 15 мм ниже предыдущего. К зафиксированным кронштейнам привязать отрезок бечевки. Таким образом, процесс не сложнее, чем разметка крепления радиаторов отопления.
• Расположение тройника отмечается вертикальными линиями.
• Второй кронштейн крепится на расстоянии 150 мм от линии тройника.
• Распределить и отметить положение крепежных узлов.
• Установить тройники и воронки, и далее остальные элементы желоба.

В целях компенсации теплового расширения желоба фиксируются с зазором 10-15 мм. После сборки горизонтальной линии водостока приступают к установке вертикальных стояков.

Крепление водосточных труб

Различают два вида креплений – для деревянной и кирпичной стены. В первом случае это V-образная пластина с 2 точками фиксации, а во втором – анкерное одноточечное крепление. Сама труба в обоих случаях крепится хомутом.

https://www.youtube.com/watch?v=6hoBj9WXiQQ

В варианте с анкерами на стене предварительно отмечаются места для бурения установочных отверстий под крепление:

• нижнего завершающего колена;
• для каждого отрезка трубы по два крепления с отступом от краев по 150 мм;
• верхнего колена, подходящего к стене.

При использовании V-образного крепления на каждое колено и трубу надевается хомут с кронштейном, после чего собирается вертикальный трубопровод на стену, а крепления фиксируются саморезами. Перед тем, как сделать своими руками пластиковые отливы на крыше, важно запомнить, что соединение в раструб делается не до конца, а оставляется зазор 15 мм для стабилизации теплового расширения.

Для обхода препятствий на пути установки водоотлива применяются угловые элементы для внешнего и внутреннего поворота желоба. Их крепят с учетом общего наклона, обходя кромку кровли по контуру. Окончание монтажа должно завершатся проверкой работы системы, для чего в крайние точки желобков подается вода. При правильной сборке она должна перемещаться равномерно в сторону воронки на всей длине канала.

Источник: https://stroimass.com/kak-sdelat-otlivy-na-kryshe-svoimi-rukami.html

Отливы для крыши: варианты исполнения, расчет материалов, монтаж

Отливы являются частью водоотводящей системы, которая необходима для кровли с любым покрытием. Наличие этих элементов позволяет быстро устранить влагу с крыши и предотвратить гниение, коррозию материала и протечки в конструкции. Для достижения этих целей следует правильно выбрать и монтировать отливы с учётом особенностей кровельного материала.

Правильная установка отливов на крыше

Желоба, соединённые между собой и с иными элементами водосточного комплекса, называются отливами. Они могут иметь треугольное, прямоугольное или круглое сечение, что наиболее распространено.

Принцип их действия заключает в том, что вода стекает по поверхности крыши и попадает в желоба, а по ним поступает в водосточные коммуникации.

Благодаря этому на кровле не скапливается влага, что позволяет предотвратить коррозию, гниение и повреждения покрытия.

Конструкция отливов всегда предполагает наличие соединительных элементов, благодаря которым можно создать водосток нужной длины. При этом монтаж системы на разных видах кровли требует соблюдения технологии.

При самостоятельном креплении стоит учитывать следующие особенности:

• отлив располагается с уклоном в сторону водоприёмной воронки, что обеспечит эффективный отвод осадков. На 1 м труб требуется уклон в 4–5 мм;
• диаметр жёлоба зависит от площади крыши. Например, для кровли в 90 м2 требуется элемент диаметров в 8 см;

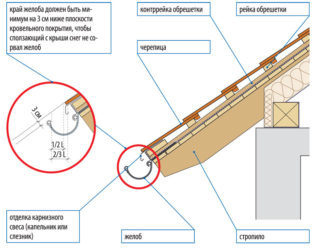

• отливы размещаются на 3 см ниже края свеса кровли. Это необходимо для предотвращения повреждения элемента в результате схода снега;
• вертикальные трубы водостока ставятся через каждые 5 м, а при сложных конструкциях крыши они находятся на каждом углу;
• жёлоб дополняют слёзником, предотвращающим отскакивание капель от отлива в разные стороны.

Самостоятельная установка отлива

Жёлоб может быть пластиковым или металлическим, но в любом случае важно подготовить инструменты и дополнительные материалы для работы. Пила, шуруповёрт и верёвка, а также саморезы помогут закрепить конструкцию. Строительным уровнем можно будет проверить угол наклона, специальные кронштейны служат для установки отливов.

Для работы понадобятся также все части системы, например, воронка, заглушки, уголки, соединяющие вставки. Предварительно нужно определить расположение и протяжённость системы. Воронки часто размещают по углам здания, где находятся и вертикальные водоотводящие трубы.

Отлив для фронтона здания

Водоотводящие элементы крыши могут быть различными, а одним из вариантов является отлив фронтона. Эта деталь представляет собой козырёк, который считается частью здания и служит для отведения воды от стен и окон.

Для создания такого варианта отлива понадобится профнастил, деревянные бруски 50х80 мм, кровельные саморезы. Крепление деревянных частей друг к другу может осуществляться гвоздями и молотком. Эти части должны быть выполнены из древесины с влажностью не более 12%, а также их нужно предварительно обработать антисептическим средством.

Комплекс работ по созданию отлива фронтона предполагает следующие действия:

1. Угол наклона стропил для отлива должен составлять от 20 до 45°, а ширина этого элемента — от 500 до 600 мм. Бруски напиливают на детали соответствующего размера и с учётом угла соединения элементов.
2. Из брусков собирают каркас для отлива, прикрепляя их к стропилам крыши и стене здания гвоздями и анкерными болтами.
3. Поверх готовой обрешётки монтируют покрытие из профнастила или металлочерепицы, делая нахлест около 5 см и тщательно обрабатывая швы герметиком.

Для крепления профнастила используют кровельные саморезы. В местах примыкания конструкции к фронтону, стене нужно зафиксировать такими же саморезами металлический уголок, а шов заполнить герметиком. Так обеспечивается прочность отлива и предотвращается попадание влаги внутрь сооружения.

Установка пластикового отлива

Водоотводящая система из пластика имеет малый вес и не нагружает кровлю, а современные изделия отличаются прочностью. Поэтому пластиковый отлив часто является самым бюджетным и практичным решением для защиты крыши от скопления влаги.

Этапы монтажа отлива из пластика заключаются в следующем:

1. После установки стропил и фиксации гидроизоляционной плёнки нужно по низу ската натянуть шнур, учитывая необходимый уклон направления отлива.
2. На крайнюю обрешётку крыши, которая покрыта гидроизоляционным материалом, установить кронштейны для жёлоба. Эти элементы прикрутить саморезами через равное расстояние друг от друга. Оптимальным является шаг в 50–70 см.
3. Модули жёлоба соединить в систему необходимой длины, на торцах монтировать заглушки. Детали поочерёдно фиксировать на кронштейнах.

Чтобы проверить герметичность и правильность, нужно на одном из торцов и на углу здания вылить в систему ведро воды и понаблюдать за движением жидкости. Если она достигает специальной трубы и канавы быстро и не скапливается ни на одном участке отливов, то работа проведена правильно.

Монтаж металлических желобов

Металлические отливы могут быть медными, алюминиевыми или из легированной стали. Такие изделия имеют больший вес, чем пластиковые, и поэтому требуют таких же прочных кронштейнов. Для монтажа металлических систем нужно усилить обрешётку в области фиксации кронштейнов, а для этого используют доски сечением 50х150 мм.

Монтаж желобов из металла предполагает следующие действия:

1. По низу ската натягивают верёвку на нужном уровне расположения водостока и с учётом наклона. Это проводится до монтажа гидроизоляционной плёнки, но после завершения стропил и усиления обрешётки.
2. Элементы водостока скрепляют между собой заклёпками, а затем крепят к кронштейнам, установленным на лобовой доске крыши. Заглушки монтируют на крайние элементы, предварительно устанавливая резиновый уплотнитель и дополняя область стыка кровельным герметиком.
3. Жёлоб с заглушкой монтируют в подвесы. Если планируется установка воронки, то отверстие в жёлобе создают заранее ножовкой по металлу или электродрелью и специальной коронкой нужного диаметра.
4. После установки отлива крепят водосточную трубу с воронкой, тщательно гидроизолируя места стыков. Затем систему проверяют на эффективность путём заполнения водой.

Как установить углы отливов разной ширины

Формирование водостока на крыше сложной формы или обход выступа требуют соединения отливов на углах. При этом часто необходимо соединять отливы разной ширины. Для этой цели используют специальные уголки, а именно внутренние соединители и наружные муфты, которые могут быть с разной величиной угла.

Процесс соединения желобов на углах не отличается от фиксации прямых элементов. Кронштейны располагают близко к углу, что обеспечит прочность и надёжность системы. Если уголок имеет короткие края, то место их стыка с прямым жёлобом тщательно гидроизолируют кровельным герметиком.

https://www.youtube.com/watch?v=76NcTeV5fcU

На углу здания может располагаться водосточная труба и поэтому нужно предусмотреть отверстие для установки воронки.

С помощью ножовки или дрели с коронкой по металлу делают отверстие на угловом соединении для желобов, но предварительно нужно тщательно замерить диаметр воронки. Существуют и готовые комплекты воронок и угловых желобов, которые не требуют сложного монтажа.

Водоотвод для мягкой кровли

Поверхность крыши с покрытием из битумной черепицы не обеспечивает быстрый сход влаги и поэтому для мягкой кровли необходимы водостоки. Для монтажа можно выбрать пластиковые модели, но более долговечны металлические варианты с полимерным цветным покрытием.

Если используются пластиковые кронштейны, то их фиксируют на лобовой доске с расстоянием между элементами в 60 см. Металлические опоры крепят на крайнюю доску обрешётки перед укладкой материала.

Технология предполагает такие этапы, как:

1. На одном конце края обрешётки или лобовой доски крепят саморез, проводят наклонную линию с учётом того, что на каждый метр приходится около 5 мм уклона. В конце линии крепят ещё один саморез и натягивают верёвку.
2. По этой линии фиксируют кронштейны на расстоянии около 50–60 см друг от друга. Крайние опоры монтируют на расстоянии 15 см от конца доски.
3. При монтаже жёлоба в фиксатор крепления заводят кромку элемента, которая находится ближе к краю. Отпускают кронштейн, немного надавливают и закрепляют противоположный край. С внутренней части на уголок наносят клей и оперативно складывают жёлоб. Нужно задвинуть угол до упора. Далее жёлоб с приклеенным углом ставят в другие кронштейны.
4. После этого наносят клей на внутреннюю зону и соединяют элементы. На торцевых частях устанавливают заглушки.

Ремонт водосточных желобов на крыше

В результате схода снега и наледи, обильных дождей и сильных порывов ветра желоба водоотводной системы могут повредиться. Самыми неустойчивыми к таким факторам являются пластиковые конструкции, более прочны металлические, но в любом случае может потребоваться ремонт системы.

Отливы подвергаются воздействию множества факторов, а нарушение функциональности системы водоотвода требует оперативного ремонта.

Распространены следующие ситуации:

• плохое отведение влаги часто связано с тем, что в желобах скопилась грязь, опавшие листья и мусор. Устранить проблему легко путём очистки системы от посторонних предметов;
• если возникла трещина в жёлобе, то необходима замена элемента. При разломе по всей поверхности нужно полностью заменить эту деталь. Небольшие трещины легко устранить двухкомпонентной холодной сваркой;
• если произошло разъединение элементов водоотводной системы, то нужно очистить повреждённое место от грязи, удалить старые крепления и аккуратно соединить детали, обработав стык герметиком;
• ржавчина возникает на металлических изделиях с повреждённым защитным слоем. Её можно очистить губкой и покрыть это место антикоррозийной краской. Если ржавчина поразила всю систему, то отливы лучше всего заменить;
• деформированные трубы после многих лет эксплуатации всегда заменяют на новые. Это необходимо для пластиковых и металлических изделий, не подвергавшихся ремонту десятки лет.

Целостность и правильный монтаж отливов для крыши являются залогом хорошей защиты здания от влаги. Система желобов имеет простую конструкцию, но позволяет защитить стены, окна и фундамент от вредного воздействия воды. Регулярный ремонт так же необходим, как и правильный монтаж желобов, так как продлевает срок службы конструкции водоотвода.

Источник:

Как сделать отливы на крыше своими руками, новый и деревенский способ

Отливы для крыши являются необходимым элементом, способным защитить ее от воды и продлить срок жизни строения. Монтаж этих несложных устройств не занимает много времени, и его можно сделать самостоятельно; для этого потребуется только соблюдать инструкцию и запастись всем необходимым.

Главной задачей этого элемента конструкции является отвод влаги в нужном направлении. Благодаря отливам отмостка дома дольше прослужит, и фундамент и стены не будут набирать лишнюю влагу.

Зимой не будет образовываться сосулек, которые при падении с высоты могут нанести серьезные травмы людям, находящимся внизу. При наличии отливов задание приобретает завершенный вид.

Какой нужно нужен желоб?

Перед тем как сделать отливы на крыше своими руками, необходимо закупить все необходимые материалы. Лучше приобрести полный комплект сразу.

Потребуется провести расчеты: нужно узнать площадь ската, относительно этого выбирают и диаметр желоба. Формула проста: 1 кв. м крыши требует 1,5 кв. см желоба.

К примеру, если площадь кровли 100 метров, понадобится желоб шириной 15 см.

Приготовления к монтажу

Монтаж отлива на крыше нужно начинать с подготовки необходимых инструментов и элементов конструкции. Удобнее всего будет монтировать пластиковые детали. Приобрести потребуется следующие элементы:

• Желоб: длина должна быть чуть меньше размера стороны, на которую он монтируется. На всякий случай можно купить чуть больше материала.
• Воронки.
• Соединительные вставки: их потребуется столько, сколько планируется стыков в желобе. На это влияет длина купленных желобов и линии крыши. Вставка также помогает избежать деформации желоба. Ее можно использовать в качестве ребра жесткости, поэтому, если не требуется соединение элементов, несколько вставок купить все равно стоит.
• Если вы не планируете делать замкнутые отливы для дома, потребуется купить заглушки.
• Кронштейны к отливам: потребуется один на каждый метр конструкции.
• Хомуты для фиксации водостока на стене.
• Труба для водостока, равная высоте дома.

Источник: https://potolko.ru/ustanovka/otlivy-dlya-kryshi-vidy-ustrojstvo-kak-samostoyatelno-provesti-ustanovku.html

Водоотливы для крыши: металлические, пластиковые,расчет, монтаж своими руками

Основной причиной прихода в негодность крыши любой формы и конструкции является сырость, вызванная таянием снега и дождями. При их воздействии постройка подвергается гниению и последующему разрушению.

Для сохранения срока службы постройки выполняется монтаж водоотливов для крыши. Такая система будет предотвращать попадание воды на стены и фундамент дома, а также защищать от скопления воды на кровле.

Виды водоотливов для крыши

Водостоки для кровли можно изготовить самому либо приобрести готовые детали. Их главная задача – отвод воды с кровельного покрытия постройки. Они должны иметь небольшой вес, достаточную прочность, привлекательный вид, стойкость к коррозии, а также сочетаться с внешним видом дома.

Для производства водосточных систем применяют полимерные материалы и различные металлы.

На сегодняшний день на рынке можно встретить следующие системы водоотвода:

• Стальные. Их производят стали с цинковым покрытием. Толщина листа не превышает один миллиметр. Оцинкованный слой предотвращает коррозию металла. Водостоки могут быть окрашены в выбранный цвет водостойким лаком. Также существуют стальные водоотливы с полимерным покрытием, которое выполняет не только защитную, но и декоративную функцию. Такое покрытие увеличивает эксплуатационный срок водоотводов, а также приглушает звуки дождевой воды, стекающей в водосточный желоб.
• Медные. Для их изготовления применяется листовая медь со специальным защитным слоем, полученным методом оксидирования. К преимуществам медных водоотливов относят длительный срок эксплуатации и привлекательный вид. Основной недостаток – высокая стоимость.
• Пластиковые. Водоотливы из пластика имеют выглядят привлекательно, имеют небольшой вес, а также создают мало шума при эксплуатации. Монтаж таких отливов выполняется достаточно легко, поскольку они содержат специальную замковую систему.
• Алюминиевые. Для их изготовления используют листовой алюминий толщиной менее одного миллиметра. Листы снабжают особым защитным покрытием. Основные плюсы – стойкость к низким температурам и малый вес.

При покупке водоотливов для крыши следует учитывать их технические свойства и цены. Наименьшую стоимость имеют пластиковые водостоки. Установить их сможет даже непрофессионал.

Самостоятельное изготовления водостока

Водоотлив для крыши может иметь вид полукруглого желоба или прямоугольного короба. Желательно, чтобы цвет изделия совпадал с расцветкой фасада или кровли. В таком случае система водоотвода будет гармонично дополнять общий вид постройки.

Изготовители кровельных материалов достаточно часто предлагают водостоки, специально созданные для монтажа в сочетании с кровельным покрытием определенного цвета. Также можно приобрести в комплекте с трубами и желобами фирменные крепежи. Это в значительной степени облегчает монтаж системы водоотвода.

Водоотливы для крыши можно сделать самому. В этом случае удастся сэкономить деньги.

Существуют следующие технологии выполнения монтажных работ:

• Тонкостенная труба из металла диаметром примерно 150 миллиметров разрезается вдоль по оси. В результате получается два желоба, из которых выполняется система водоотвода.
• Прямоугольный желоб делается из полосы листовой стали с цинковым покрытием толщиной 0,7-1 миллиметр. Для этих целей можно использовать станок для изгибания металлических конструкция. Изогнуть полосу листовой стали можно также вручную. Для этого понадобится форма требуемого размера, а также киянка.

Чтобы система водоотвода прослужила долго, необходимо сделанный металлический желоб покрыть антикоррозийным раствором, а затем нанести лаковое покрытие, которое будет выполнять декоративную и защитную функцию. При этом цвет выбранного лака должен сочетаться с кровельным покрытием или стенками дома. Желоба монтируются посредством специальных кронштейнов.

Как рассчитать параметры водоотлива для крыши

На стадии подготовки к возведению кровли вычисляется диаметр водостоков. Этот параметр напрямую влияет на эффективность отвода атмосферных осадков с кровли здания.

Если высота или ширина водосточного желоба будет недостаточной, то вода будет при сильном дожде переливаться через его края и попадать на стенки и фундамент постройки.

При расчете необходимо использовать следующие данные:

• Расстояния между точками поворота желобов и системой водоотвода;
• Общая площадь кровли.

Для изготовления эффективной системы водоотвода необходимо соблюдать следующие условия:

• На каждый скат кровли должны приходиться по 1-2 водоотлива. При этом их уклон должен быть в сторону водосточной трубы.
• Воронки дренажной системы следует размещать ниже желобов.

Следует отметить, что диаметр желобов водостока непосредственно зависит от площади кровельного покрытия здания. При вычислении диаметра желоба необходимо также учитывать среднегодовую норму атмосферных осадков и климатические условия в регионе.

Монтаж водоотливов для кровли

Водоотливы для крыши крепят особыми кронштейнами. Их монтируют с шагом 50-90 сантиметров. Для организации эффективного стока осадков необходимо монтировать водосточные желоба с уклоном в направлении дренажной трубы. Уклон должен составлять как минимум 2-3 миллиметра на один погонный метр водосточного желоба.

Водостоки следует монтировать на стадии обустройства стропильной системы, т.е. до монтажа пароизоляции, гидроизоляционного материала и кровельного покрытия. Следует отметить, что край карнизного свеса крыши должен находиться примерно на середине желоба водостока.

Кронштейны, с помощью которых закрепляются водоотливы, необходимо монтировать по краю обрешетки крыши на усиленную нижнюю доску. При небольшом карнизном свесе кронштейны можно крепить прямо на стену постройки.

Для соблюдения необходимого угла наклона водосточных желобов нужно натянуть шнур под требуемым углом и монтировать кронштейны по нему. По завершении установки конструкции необходимо проверить ее работоспособность. Для этого необходимо налить большое количество воды в верхнюю часть водосточного желоба. Вода должна сразу же уходить в трубу и не перехлестываться при этом через края водосточного желоба.

Желоба водосточной системы, выполненные из полимерных материалов крепят друг с другом посредством специальных соединений. Для закрепления металлических желобов применяют заклепки и пайку. Слив в трубу водостока желательно защитить сеткой. В противном случае он может засориться листьями и прочим мусором.

Чтобы система водостока прослужила долго, нужно правильно его установить, а также вовремя выполнять чистить трубы и желоба системы водоотвода.

 Правильно установленный водоотвод с кровли увеличит срок службы кровельного покрытия и стропильной системы, а также предотвратит разрушение фундамента и стенок постройки

Источник: http://info-krovlya.ru/remont-krovli/vodootlivy-dlya-kryshi.html
