Как крепить профильный лист на крыше?

В этой статье:

Крепление профлиста на крыше, в том числе чем и как правильно это делать, а также как избежать ошибок

Профнастил кровельного типа обеспечивает надёжную защиту крыши от непогоды и комфорт в доме. Немаловажно для этой цели правильно закрепить материал на кровле, следуя верной технологии и применяя качественный крепёж.

Лучший крепёж для профнастила на кровле

Профилированные металлические листы удобны при монтаже в качестве кровельного покрытия, так как не требуют сложных действий. Для правильной фиксации покрытия следует подобрать надёжный вариант крепежа. Это необходимо для обеспечения устойчивости материала к сильному ветру и снеговой нагрузке, а также для предотвращения протечек крыши.

При правильном креплении профнастил на крыше прослужит около 30 лет

При настиле покрытия в каждом листе приходится создавать отверстия, через которые влага может попасть в подкровельное пространство, приведя к коррозии металла, возникновению плесени и грибка. Поэтому при монтаже применяют только специальный крепёж, имеющий продуманную конструкцию для исключения таких последствий. Для обеспечения максимальной прочности и долговечности крыши применяют оцинкованные саморезы с широкой шляпкой, большей чем у обычного самореза. Дополнительно мастера устанавливают резиновые уплотнители в виде колец, которые защищают конструкцию от попадания влаги под покрытие.

Кровельные саморезы обеспечивают наиболее качественное крепление профлистов

Саморезы, оснащённые полиуретановой или резиновой пресс-шайбой, предотвращают проникновение влаги в местах отверстий для креплений. Шляпки элементов могут быть окрашены в разные цвета, что позволяет подобрать детали в тон к кровельному покрытию. С помощью такого крепежа можно прочно зафиксировать листы металла без повреждения защитного слоя, образования трещин и дыр. Длина саморезов для кровли должна быть в диапазоне от 25 до 250 мм, а толщина — 6,3 или 5,5 мм.

Цвет видимой части кровельных саморезов можно подобрать в тон основному покрытию

Гвозди, обычные саморезы, сварку и другие подобные методы категорически нельзя использовать при монтаже профилированных листов на крыше. Это значительно сократит срок службы покрытия и приведёт к протечкам.

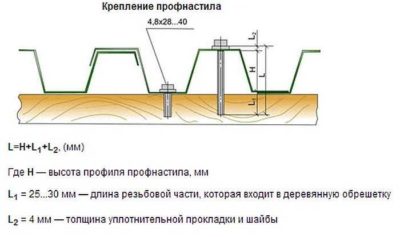

Подробнее о видах, размерах и правилах выбора саморезов для кровельного материала, читайте в нашей статье — Всё лучшее — крыше: кровельные саморезы.

Как крепить профлисты на кровле

Простой монтаж делает профилированные листы востребованными для создания кровельного покрытия. При этом существует несколько правил, регулирующих этот процесс. Перед работой следует учесть следующие особенности:

если уклон скатов не превышает 14°, то укладка осуществляется с нахлёстом от 20 см;
при уклоне в 15–30° нахлёст листов друг на друга составляет 15–20 см;
для крутых скатов с наклоном от 30° создаётся нахлёст 10–15 см;
карниз должен быть ровным и строго горизонтальным, так как листы покрытия укладывают параллельно ему;
размер выступа листа за край карниза выбирается исходя из типа применяемых водосточных желобов и обычно составляет от 5 до 10 см.Листы профнастила выравниваются по краю карниза с выступом в 5–10 см за его границу

Предварительные работы

Под металлическим покрытием кровли скапливается влага в виде конденсата, которая приводит к гниению конструкции. Поэтому перед созданием внешнего покрытия следует провести подготовительные работы:

Монтаж пароизоляции. Защитный слой, предотвращающий выход влажных паров воздуха из помещения, обустраивают изнутри под кровлей. Для этого пароизоляционную мембрану тщательно укладывают в каждый угол и фиксируют строительным степлером и скобами. Поверх мембраны монтируют внутреннюю отделку помещения.
Пароизоляционную мембрану крепят к стропилам со стороны помещения
Утепление крыши. Над слоем пароизоляции располагают утеплитель, например, минеральную вату. Плиты материала плотно укладывают между стропилами. Иногда удобнее сначала проложить утеплитель, а уже потом закрепить пароизоляционную плёнку.
Плиты утеплителя укладываются плотно в стыки между стропилами без каких-либо крепёжных элементов
Устройство контробрешётки. Снаружи на утеплитель монтируют обрешётку и гидроизоляционную плёнку, защищающую пространство чердака от влаги. Поверх гидроизоляции должна быть обустроена контробрешётка, обеспечивающая вентиляционное отверстие, через которое устраняется лишняя влага.
Гидроизоляционная плёнка укладывается по стропилам и крепится поперечными брусками контробрешётки
Монтаж обрешётки. К проложенным вдоль стропил брускам крепится основная обрешётка, на которую будут укладываться листы профнастила.
Наличие дополнительного слоя из брусков контробрешётки позволяет получить вентиляционный зазор под металлическими листами, который будет способствовать удалению конденсата в холодное время года

Фиксацию профилированных листов на кровле осуществляют по общей технологии, некоторые моменты которой могут быть скорректированы в зависимости от индивидуальных особенностей крыши. Основные моменты работы с профнастилом выражаются в следующем:

для покрытия кровли используют цельные листы, длина которых примерно на 5–10 см больше длины ската. Если заказать материал такого размера невозможно, то осуществляют стыковку элементов по длине с нахлёстом от 100 до 250 мм в зависимости от угла наклона кровли;
при монтаже на кровле с нулевым или очень малым уклоном элементы располагают с нахлёстом от 200 мм и с использованием уплотнителя, предотвращающего попадание влаги под листы;
снизу и сверху обрешётки проводят крепление профлистов в каждую вторую волну, а посередине кровли крепёж устанавливают через две или три волны;
в продольных стыках саморезы устанавливают с шагом не более 50 см;
среднее количество саморезов на каждый 1 м2 должно составлять 6–8 штук.

Шаг между креплениями профилированных листов

При монтаже листов важно учитывать не только их расположение, но и шаг между крепёжными элементами. Этот параметр влияет на качество покрытия. Например, избыток саморезов, расположенных очень часто, приведёт к деформации листов. В результате этого портится внешний вид кровли, нарушаются её эксплуатационные характеристики. Поэтому саморезы вкручивают только в нижнюю часть волны, соприкасающуюся с обрешёткой.

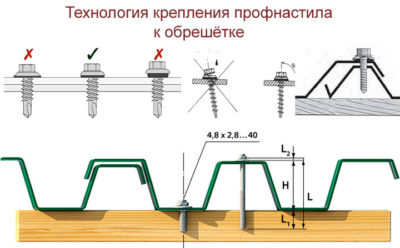

Саморезы устанавливают строго перпендикулярно обрешетке в низ волны листа

При распределении крепежа по листу следует учитывать то, что максимальный шаг между саморезами должен составлять 50 см. При этом в центральной части листа крепёж можно устанавливать в шахматном порядке, соблюдая расстояние в 50 см. Если профнастил требует более надёжной фиксации, то допустимо крепление листа по краям в каждую нижнюю волну. На торцах нужно монтировать саморезы в каждую линию обрешётки для обеспечения прочности покрытия.

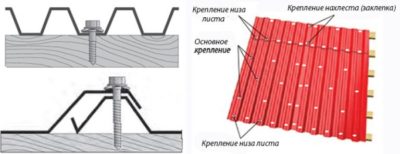

Схема монтажа профнастила

Для того чтобы избежать ошибок в работе, профессиональные мастера советуют не только учитывать основные правила, но и изучить схему расположения саморезов на каждом листе. Это позволяет исключить серьёзное нарушение герметичности покрытия в результате использования слишком большого количества крепежа или же вкручивание недостаточного количества элементов.

Саморезы нельзя вкручивать слишком сильно и неровно

Для листов толщиной менее 0,7 мм подойдёт обрешётка с шагом около 50 см. Если используется более толстый профнастил, то расстояние между рядами можно увеличить до 1 м. Такой подход позволяет создать надёжную основу и обеспечить прочность кровельного покрытия. При этом соблюдают общие правила расположения крепежа.

В местах стыка листов саморезы вкручиваются в каждую волну, в верхней и нижних частях ската — через волну, а в остальных местах из расчёта 8 саморезов на квадратный метр покрытия

Поэтапная укладка профнастила

Профнастил легко монтировать на простую двускатную кровлю, если же крыша имеет много наклонных плоскостей, то листы аккуратно обрезают специальными ножницами. Использовать болгарку или пилу строго запрещено, т. к. это приведёт к образованию неровных краёв и повреждению защитного слоя металла. Далее проводятся следующие действия:

Первый лист укладывают в нижней области торца с заранее рассчитанным выступом за край карниза (5–10 см). Таким образом монтируют весь нижний ряд, при этом саморезы устанавливают по низу через волну, а по краям — через каждые 30–40 см.
Первый ряд выравнивают по линии карниза и фиксируют с небольшим выступом на его край
Листы верхнего ряда крепят с нахлёстом на нижний. Если угол ската составляет менее 15°, то обязательно обрабатывают стыки герметиком и фиксируют уплотнитель. Каждый листовой элемент крепят к крайним рейкам, до которых достаёт лист, а остальные крепежи устанавливают в шахматном порядке посередине. Саморезы фиксируют к нижней части волны и обязательно соблюдают перпендикулярность по отношению к обрешётке.
Листы профнастила устанавливают снизу вверх, постепенно продвигаясь от одного фронтона к другому
На торцах вальмовых крыш или кровель сложных форм листы обрезают до необходимой формы и фиксируют к обрешётке саморезами. По завершении работ монтируют комплектующие, например, торцевую планку, ендову, капельник и т. п.
Если на торце кровли не предусматривается фронтонный свес, то его закрывают торцевой планкой

Возможные ошибки при монтаже профлистов на кровле

Обустройство кровли профилированными листами является простым и доступным даже для неопытных мастеров. Технология фиксации металла не требует сложных действий, однако в процессе проведения работ следует учитывать основные правила. При этом часто могут возникнуть следующие ситуации и ошибки, которых можно легко избежать:

профнастил слетел или открепился от края крыши. Это может быть обусловлено применением гвоздей или саморезов с маленькими шляпками. В таком случае следует заменить повреждённые листы и крепёжные детали на подходящие;
деформация металла после обработки. Она может быть обусловлена неправильной обрезкой листов. Продольную резку осуществляют ножницами по металлу, а поперечную — электролобзиком;
впадины или вздутия в области крепежа. Такие дефекты часто обусловлены слишком сильным или слабым вкручиванием саморезов. Фиксация должна проводиться перпендикулярно обрешётке и обязательно в низ волны.Саморезы можно вкручивать в верх волны только в месте стыка двух листов

Крепёж профилированных листов прост, но только тщательное соблюдение технологии обеспечит кровельному покрытию долговечность и надёжность при любых нагрузках.

Источник: https://legkovmeste.ru/stroitelstvo-i-remont/kryisha/kak-krepit-proflist-na-kryishe.html

Как крепить профнастил на крышу: пошаговая инструкция

Возведение крыши

Твинуть

Законтачить

статьи

Смонтировать кровлю из профнастила легче, чем какую-либо другую. Этот материал не тяжелый, легко режется и сверлится. Однако при установке его на стропильную систему, определенные правила соблюдать все же необходимо. Тогда кровля будет долговечной и надежной. О том, как крепить листы профнастила на крышу, читайте в статье.

Составление проекта

Предварительно производится расчет кровли. Для этого складывают площадь всех скатов и делят на площадь листа. Приобретать профнастил стоит с небольшим запасом. Для скатных крыш рекомендуется брать материал с высотой волны не менее 20мм. Дополнительно необходимо приобрести:

Материал	Параметры	Зачем нужен
Пленка полиэтиленовая	Толстая, техническая	Гидроизоляция подкровельного пространства
Скотч строительный	Широкий	Проклеивание стыков пленки
Саморезы	Кровельные с уплотнителями, под цвет профнастила	Установка листов

Из инструментов понадобятся ножницы по металлу, перфоратор или дрель, приставная лестница, молоток и ручной пистолет для заклепок.

Какой должна быть обрешетка?

Стропила ставят обычно на расстоянии 0.8 — 1м. При таком раскладе наиболее подходящий для обрешетки материал – доска 30х100мм. Шаг между элементами основы под профлист зависит от его толщины. Так, для материала НС-20 он будет составлять 40-60см при наклоне в 45гр и 50-70см при наклоне в 30гр. Для профнастила НС-35 – 100 и 1200-1300см соответственно, для НС-44 – 900-1500 и 1000-1400. Более подробно, как сделать обрешетку под профнастил читайте здесь.

Совет: Слишком широкую доску для обрешетки брать не стоит. Такой материал под воздействием неблагоприятных факторов легко деформируется и растрескивается.

Подготовка к работе

Крепление профнастила выполняется на крышу только с предварительной гидроизоляцией каркаса. Для этого используется полиэтилен. Последний натягивают на стропила немного с провисом горизонтально. Нахлест полос – 10см. Стыки проклеиваются липкой лентой. К стропильным ногам гидроизолятор фиксируется посредством реек толщиной не менее 3см. На них и набивают обрешетку.

Монтировать ее начинают от конька и вниз. Предварительно выполняется разметка шнуром (от крайнего до крайнего стропила). Прибивают доски гвоздями 100 или 150мм.

Так — же перед установкой профнастила, монтируют карнизную планку (с шагом в 20см).

Монтаж кровли

Итак, давайте посмотрим, как следует крепить лист профнастила на крышу. Работа эта выполняется следующим образом:

Пачка листов из 5-10 шт. поднимается наверх. Чтобы материал не сползал, рекомендуется прибить под ним временные рейки.
Монтаж листов начинают снизу от торца. По вертикали нахлест делается в две волны, по горизонтали – на 10-20см.
Коньковый элемент закрепляется к гребню волны. Между волнами под планку желательно установить уплотнители. Это предотвратит попадание воды во время косого дождя под планку конька.

Важно: Для крепления профнастила можно использовать только саморезы с уплотнителем. Иначе в кровле в последующем проявятся протечки. Состояние шайбы при вкручивании тщательно проверяется. Порядок крепления листов представлен на рисунке:

Основные правила крепления листов

Производится крепление профнастила на крышу с соблюдением таких рекомендаций:

Затягивают саморезы плотно, но не слишком. По краям от шляпки должно оставаться видимой около 2мм прокладки.
Сверху и снизу листы фиксируются в каждую волну. Посередине допускается вкручивать крепеж через две.
Друг с другом листы скрепляются заклепками по волне с шагом в 2.5м.
Вкручивают саморезы строго перпендикулярно поверхности кровли. При перекосе шайба будет неплотно прилегать к металлу, что чревато протечками.

Что делать категорически нельзя?

Профлист – материал надежный в большой степени благодаря наличию тонкого полимерного покрытия. В процессе укладки нужно стараться его не поцарапать. В поврежденных местах металл начнет очень быстро ржаветь. Ходить по крыше при выполнении монтажных работ следует в мягкой обуви. По той же причине нельзя:

резать листы болгаркой,
сваривать их,
резать профнастил ножницами по металлу в поперечном направлении.

В последнем случае специалисты советуют применять электролобзик. Как видите, особой сложностью вопрос о том, как изготавливается крыша из профнастила, не отличается. Собрать такую кровлю своими руками можно за пару суток.

по теме:

Как правильно крепить листы профнастила на кровлю?

На проблему правильного крепления профнастила на крыше влияют много факторов: длина ската, его наклон, стропильная система, качество материала и многие другие. Немаловажным моментом будет — какой конкретно тип листа используется, в соответствии чего подбирается конструкция каркаса под обрешетку.

Прежде чем приступать к монтажным работам, стоит разобраться во всех этих нюансах, чтобы действительно получить качественный кровельный настил, который выдержит гарантийный срок эксплуатации.

Какие факторы влияют на укладку профнастила?

Существует несколько параметров, которые необходимо учитывать при сборке кровли из профнастила. Их несоблюдение может привести к сокращению сроков эксплуатации крыши, а также ее протеканию спустя незначительное время:

Конструкция стропильной системы. Под профнастил обязательно используются соответствующие стропила и обрешетка. Особенно внимательно к этому вопросу стоит подойти при использовании профнастила, предназначенного для обшивки стен. Он тоньше остальных и может попросту деформироваться в зимний период. Чтобы нивелировать такую возможность, применяют сплошную обрешетку.
Угол наклона скатов. Профнастил нельзя крепить на уклонах менее 8 градусов, хотя есть некоторые производители, рекомендующие укладку несущего листа с наклоном на 5,5 градусов. Еще один нюанс – нахлест. На пологих крышах он должен быть больше, чем на крутых.
Длина скатов. Проще всего перекрывать кровлю профнастилом, если длина ската не превышает 6 метров. Если этот параметр больше, то материал удобнее крепить в 2-3 ряда, при этом соблюдая схему укладки и технику соединения соседних рядов.

Правильная укладка профлистов

Итак, как правильно укладывать и крепить профнасти на крыше и что следует знать о таком типе работы?

Монтаж следует начинать с нижнего правого угла, выставив первый лист со свесом кромки не больше 50 мм, в центр ввинчивают саморез, далее, если требуется, оборотами профнастил корректируют положение по краям ската.
Следующим крепят лист вверх (если рядов больше одного) или влево, если ряд один. То есть соблюдается схема снизу вверх и справа налево.
При наличии капиллярных бороздок соседние листы стыкуют так, чтобы они совпали, иначе образуются зазоры.
Также укладывая соседние листы, обязательно соблюдают нахлест. При этом все стыки обрабатывают герметиком и дополнительно скрепляют их саморезами ввинченными в волну.
При перемещении по крыше уже накрытой профнастилом нельзя наступать на выступы гофры, обувь подбирают с мягкой подошвой, а ноги ставят в местах нахождения досок обрешетки.

Важно! При небольшой длине скатов (до 6 метров), лучше всего делать укладку листов в один ряд. Если это невозможно, чтобы выдержат точную порядовку нужно натянуть разметочный шнур.

Некоторые специалисты советуют делать укладку по схеме справа налево, наращивая ряды после укладки нижнего. Такой вариант вполне допустим.

Проводя укладку в несколько рядов, очень важно соблюдать монтаж внахлест, предварительно рассчитав его под угол наклона ската.

Как рассчитывают нахлест профлистов?

Перекрытие профнастила рассчитывают еще на этапе проектирования кровли. Ведь от этого показателя зависит не только герметичность кровли, но и расход материала.

Существуют онлайн калькуляторы, при помощи которых можно подсчитать варианты расходов. Однако никакая программа не заменит точного расчета под определенную кровлю, особенно сделанную по индивидуальному проекту.

Конкретно можно руководствоваться данными приведенными ниже в таблицах:

Для стенового и несуще-стенового типов профнастила нахлест можно прикинуть в соответствии с маркировкой (и конечно толщиной) листа.

Маркировка листа	С-8	С-10	С-20	С-21	НС-35
Нахлест, в количестве волн	2 волны	2 волны	1 волна	1 волна	1 волна

При укладке кровельного профнастила с маркировкой «НС» лучше всего сделать расчет в соответствии с уклоном конкретного ската крыши.

Наклон ската кровли в градусах	До 14	15-30	Более 30
Нахлест листов профнастила в миллиметрах	Не менее 200	150-200	100-150

Важно! Проектируя крышу, стоит помнить, что чем больше наклон скатов, тем выше сама конструкция, а следовательно ее парусность. В итоге при недостаточном и неправильном креплении сильный ветер может разрушить строение!

Виды крепления профнастила

В кровельных работах с профилированным листом используются два типа креплений: в изгиб гофры к решетинам и в волну при стыковке листов. Как это делают и с помощью каких крепежных материалов?

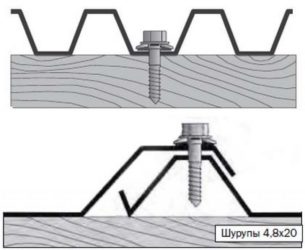

Крепление в прогиб

Таким способом располагают основные точки фиксации листа к обрешетке крыши. В качестве материала применяется кровельный саморез 4,8×35 мм с шестигранной шляпкой или стандартной, имеющей крестообразный флянец. Важной особенностью шурупов является наличие резиновой подкладки обеспечивающей герметичность отверстия.

Ввинчивают саморез строго перпендикулярно обрешётке в прогиб волны. Нужно следить, чтобы шляпка при затягивании не деформировала прокладку и плотно прижималась к поверхности.

Важно знать, что при крепежных работах предварительно сверлить листы не нужно. Высокооборотное сверло сожжет полимерное напыление, и под шляпкой самореза металл будет ржаветь.

Крепеж в волну

Это второй тип фиксации, он используется для соединения соседних листов в ряду и крепления порядовок между собой.

В качестве крепежа применяют такие же по назначению шурупы, как и при монтаже к обрешетке, но короче – 4,8×20 мм. При ввинчивании такой саморез надежно стягивает два листа металла, но сам не дотягивается до решетин и не деформирует профнастил.

Существует мнение, что ввинчивать саморезы необходимо именно в волну — верхнюю точку профнастила, особенно если небольшой уклон. Таким образом уменьшается вероятность протечки. Кроме того, в весеннее время много циклов замерзания-таяния воды в желобах. В таких условиях резиновые подкладки на шурупах намного быстрее потеряют эластичность и попросту сгниют. Но толщина проката в таком случае должна быть от 0,5 мм. Это маркировки профиля выше — С44, HC-35 и т.д.

Для крепежных работ нужен шуруповерт с соответствующей битой под конкретную шляпку самореза. Можно использовать дрель, но она должна иметь регулировку оборотов, чтобы ввинчивание не было слишком интенсивным.

Крепежные материалы нужно закупить в необходимом количестве, сделав предварительные расчеты по расходу.

Как рассчитать необходимое количество саморезов?

Саморезы потребуются для фиксации листов к обрешетке и для крепления в местах стыков соседних элементов и рядов. Расчеты проводят исходя из количества на 1 лист. Но если спроектированы большие уклоны скатов, проводят подсчет в штуках на 1 квадратный метр.

На 1 профилированный лист

В случае укладки 1 листа на всю протяженность ската, точки крепления будут располагаться по краям в каждом прогибе гофры и по его протяженности в шахматном порядке. А также для соединения с соседним элементом ввинчиваются шурупы в волну с шагом 500 мм. Зависимо от длины и ширины листа, расход крепежа будет составлять до 18-20 штук.

Чтобы посчитать соклько саморезов необходимо на 1 лист, смотрим сколько на данном листе прогибов гофры и умножаем на 2. Получится требуемое количество для фиксации внизу и вверху листа. К этому значению добавляем 6-8 штук, которые пойдут на крепление средней части кровельного элемента. Естественно, необходим запас в объеме 10-15 %.

На 1м²

При подсчете расхода крепежных материалов на 1 квадратный метр рекомендуется исходить из требований – 6-8 саморезов на квадрат 1×1 м. Если уклон ската крыши проектируется крутым, нужно добавить к этому количеству ещё несколько штук.

После чего нужно подсчитать общую площадь ската (ширину карниза умножить на протяженность от конька до края) и умножить полученную цифру на расход одного квадратного метра. Про запас стоит добавить 10-15% саморезов.

V-образные крепежи

Такой тип крепления используется для прокладки линий коммуникаций в зданиях, имеющих стены и потолки обшитые профнастилом. Например, для монтажа воздуховодов вентилирующих систем.

Особенность данного типа крепления в том, что оно очень легко подгоняется под любой тип профнастила с различными изгибами гофрированной поверхности.

Монтаж и подгонку осуществляют отметкой точек изгиба V-образного кронштейна, после чего их крепят штифтами к выступам. Подобные кронштейны устанавливают до укладки листов на каркас, и монтаж происходит непосредственно вместе с профнастилом.

Монтаж ветровой планки

Ветровые планки или софиты предназначены для прикрытия зазоров между настилом из профлиста и поверхностью кровельного пирога. задача – защитить пространство от доступа влаги, ветра и птиц. Софиты бывают двух видов: карнизные и фронтовые. Карнизные укладывают до монтажа кровельного настила, а фронтовые в конце кровельных работ.

Планки укладывают вдоль кромки ската внахлест 100 мм, с обязательной обработкой таких участков герметиком.
Шаг точек крепления 350-400 мм, в качестве крепежа применяют те же кровельные саморезы с уплотнительной подкладкой.
Край гидроизоляционной пленки нужно поднять и уложить сверху на планку.
Фронтовые планки подводят под край профлиста и крепят, ввинчивая шуруп сквозь настил к обрешетке.

Если крыша имеет нестандартную форму, то возможно придется заказать ветровые планки по индивидуальному проекту.

Соблюдение основных правил крепежа профнастила обеспечит срок эксплуатации кровли в пределах 40-45 лет. А при проведении профилактических ремонтных работ и дольше.

Источник: https://stroyinsider.ru/kak-pravilno-krepit-profnastil-na-kryshe/

Правила монтажа профнастила на крышу: подробная информация

Профнастил сложно назвать покрытием изысканным или презентабельным, по этим параметрам он существенно уступает другим кровельным материалам. Однако владельцы бань часто отдают предпочтение именно профнастилу как покрытию недорогому и долговечному. Плюс ко всему, можно подобрать покрытие с оттенком, максимально подходящим к общему стилю постройки.

Правила монтажа профнастила на крышу

Крыша бани из профнастила

Кровельный профнастил: как сделать правильный выбор

Профнастил – это гофрированные стальные листы. Профиль гофры трапециевидный, обеспечивающий материалу необходимую жесткость.

Профнастил

Выбирая кровельный профлист, учитывайте высоту волны. Чем она больше, тем выше механическая прочность кровельного материала. Но есть и обратная сторона медали: чем больше высота волны, тем выше риск просачивания влаги в местах отверстий для метизов из-за увеличенного давления воды.

Не стоит выбирать для крыши бани профнастил с высотой волны менее 20 мм. Такой материал не выдерживает снеговые нагрузки и деформируется, если в процессе ремонта кровли перемещаться непосредственно по покрытию.

Цены на кровельный профнастил

кровельный профнастил

Какой профнастил выбрать для бани?

ПрофильУсловия эксплуатацииТолщина листа, ммМасса, кг / 1 м2Общая / рабочая ширина (то есть с учетом продольного нахлеста), мм

H-60	Скатные кровли. Имеет канавку для отвода воды и увеличения прочности.Допустим монтаж в районах с высокими ветровыми нагрузками.	0,5 – 0,9	5 — 12	930 / 860
Н-75	Плоские и скатные кровли, перекрытия и несущие конструкции.Выдерживает очень большие нагрузки.	0,7 — 1	9,25 – 12,9	820 / 760
Н-107	Несущий профнастил, отличающийся максимальной прочностью и жесткостью. Скатная крыша из профлиста Н-107 прослужит многие десятилетия.	0,7 – 1,2	10,2 – 14,5	830 / 750
Н-135	Инверсионные кровли.Актуален, если на крыше бани планируется спортивная площадка, декоративный садик, беседка и т.п.	0,7 – 1,25	8,65 – 14,85	973 / 930
С-8	Профлист стеновой, но может применяться при обустройстве скатных кровель.	0,5 – 0,7	3,87 – 5,57	1187 / 1150

Данные из таблицы применяются для определения необходимого количества листов для кровли. Для расчета необходимо:

уточнить длину одной стороны кровли и полезную ширину используемых листов;
длину разделить на показатель полезной (рабочей) ширины листа;
результат округлить в большую сторону до целого значения.

*Расчет для скатов прямоугольной формы.

Обозначения длины и ширины на схеме

Пример:

длина ската составляет 6 метров, а рабочая ширина листа марки С-8 1150 мм;
переводим метры в миллиметры, 6 м = 6000 мм;
делим 6000 на 1150, получаем 5,21;
округляем до целого числа, получаем 6. Именно столько листов профнастила понадобится для одного ската кровли, если длина профнастила соответствует ширине ската.

Рекомендуется отдавать предпочтение листам профнастила длиной не менее ширина ската кровли. Тогда при монтаже кровли будет меньше поперечных стыков, а гидрозащитные свойства кровельного покрытия будут улучшены.

Обратите внимание! Долговечность кровли бани напрямую зависит не только от качества непосредственно профлистов и доборных элементов к ним, но и от правильности монтажа всей системы.

Доборные элементы: что включить в смету помимо кровельного материала

Доборные элементы

Для строительства скатной крыши бани могут понадобиться:

материалы для обрешетки;
гидроизоляционные материалы (пленки, мембраны);
материалы для утепления кровли (при необходимости) и пароизоляция;
подкровельная вентиляционная система;
мансардные окна, если таковые предусмотрены проектом;
кровельные проходки (для печной трубы, канализационных и вентиляционных выходов);
устройства безопасности, такие как снегозадержатели, лестницы для ремонта/обслуживания кровли;
материалы для подшивки карнизных и фронтонных свесов;
планки: карнизные, ветровые, примыкания, ендовы, коньковые (плюс аэроэлемент конька). Длина планок у большинства производителей 2 и 3 метра;
вентиляционная лента, чтобы защитить вентзазор на карнизе от попадания мусора, насекомых и птиц;
водосточная система.

На заметку! В комплекте с кровельным материалом стоит приобрести ремонтную краску. Она пригодится для подкрашивания небольших царапин и потертостей.

Ремонтная эмаль (краска аэрозольная) AkzoNobel

Транспортировка и разгрузка: на что обратить внимание

Профилированный лист перевозят в автотранспорте, имеющем возможность верхней загрузки материала. При этом габариты прицепа или кузова должны быть как минимум на 20 см больше габаритов кровельного материала. Упаковки с листами закрепляют по всей длине и транспортируют со скоростью не выше 80 км/ч.

Во время приемки материала необходимо проверить фактическое количество упаковок, убедиться в отсутствии повреждений и брака.

Выгрузку профнастила осуществляют подъемной техникой с мягкими стропами или траверсами, если длина листов более 5000 мм. Если планируется выгрузка листов вручную, то заниматься этим должно не менее двух рабочих. При переносе листов важно не допускать их значительных изгибаний и держать материал вертикально.

Разгрузка профнастила

Важно! Не забывайте пользоваться рабочими рукавицами.

Удаление защитной пленки и использование рукавиц при работе обязательно

После разгрузки листы укладывают горизонтально. Непосредственно на грунт складировать не рекомендуется, желательно, чтобы между металлом и поверхностью земли был зазор 50-100 мм (можно использовать доски 50х150 мм, разложив их с шагом 50 см).

Складирование профнастила

Профлист с защитной пленкой можно хранить не более одного месяца, а с заводской упаковкой не более полугода, при условии, что материал защищен от солнечных лучей, на него сверху не складывают тяжелые предметы, поблизости не проводятся сварочные или иные работы, в процессе которых может быть повреждено покрытие профнастила. Если планируется длительное хранение профнастила, его распаковывают, переносят в неотапливаемое сухое помещение и складывают в штабеля высотой до 70 см, причем ряды листов прокладывают одинаковыми рейками).

Транспортировка и складирование профнастила

Важно! Будьте внимательны: когда снята заводская упаковка, появляется риск перемещения листов сильными порывами ветра.

Обрешетка под профлист: правила монтажа

Обрешетка может быть разреженной либо сплошной. В банях обрешетка кровли традиционно деревянная, из обрезных досок либо OSB-3. Выбор типа обрешетки не спонтанный, а зависит от величины наклона скатов и выбранного профиля листов.

МаркаУгол наклона скатов, в градусахТип обрешеткиШаг, см

Н-60	>8	Разреженная	Не более 300
H-75	>8	Разреженная	Не более 400
С-8	>15	Сплошная	1
C-10

Источник: https://banya-expert.com/krisha/pravila-montazha-profnastila-na-kryshu.html

Как правильно закрепить профлист на кровле саморезами

Надежность фиксации профлиста на скатных крышах полностью зависит от качества креплений и соблюдения требований технологии. Все преимущества этого материала (прочность, непроницаемость для влаги, устойчивость к внешним воздействиям) нивелируются при нарушении правил укладки. Делать все самому рекомендуется только при наличии соответствующего опыта, при сомнении в своих силах эти работы доверяются профессионалам. Избежать рисков помогает схема, подгоняющая шаг обрешетки под волну, к ее составлению приступают после проверки размеров крыши.

Описание крепежа
Руководство по монтажу профлистов
Распространенные ошибки

Характеристики и особенности саморезов

Крепить оцинкованные и окрашенные листы к обрешетке с помощью гвоздей или метизов с низким качеством покрытия запрещено технологией. Подходящими для данных целей характеристиками обладают только саморезы с фирменной маркировкой длиной от 19 до 250 мм и сечением от 4,8 до 6,3 мм. Их отличительной чертой является наличие уплотняющего кольца под головкой из неопреновой резины, именно она обеспечивает требуемую герметичность. Частота резьбы на них зависит от основы: изделия, фиксируемые к металлическим планкам, имеют небольшое расстояние между насечками и более острый конец в сравнении с шурупами, прикручивающими к деревянной обрешетке.

Еще одной отличительной особенностью является наличие увеличенной головки (до 14 мм) с защитным полимерным покрытием, совпадающим по цвету с настилом кровли. Толщина его слоя составляет не менее 12,5 мкм. Предпочтение отдается видам с шестиугольной формой, при их применении проще закрепить профлист с помощью шуруповерта. Правильно подобранные изделия выдерживают разрывную нагрузку свыше 150 кгс/см2 и превышают длину пронизываемых материалов как минимум на 3 мм, лучше – 5.

Расход крепежей зависит от угла наклона крыши и сложности ее конфигурации, ориентировочное значение – 5-8 шт на 1 м2, избыток или недостаток приводит к потере герметичности или ослаблению фиксации. Во избежание ошибки точное количество определяется одновременно с составлением схемы. Приобретается с 5-7 % запасом, при визуальном осмотре обращается внимание на качество и толщину неопреновой прокладки и наличие специальной маркировки на шляпке.

Технология крепления профлиста

Для покрытия крыш используются профлисты с высокими несущими способностями (с маркировкой НС или Н) и канавками для отвода влаги. Их толщину выбирают исходя из ожидаемых ветровых и снеговых нагрузок, при повышенном снежном покрове в регионе предпочтение отдается прокату с выраженной гофрой. К работе приступают после настила гидроизоляции и набивки обрешетки. На частоту планок влияют несущие способности изделий, для марок с высотой волны менее 20 мм она выполняется сплошной. В остальных случаях шаг варьируется от 30 см до 1 м.

Правильно крепить профнастил на крышу саморезами помогает предварительная схема его расположения, учитывающая следующие правила:

Первый ряд укладывается с припуском на карнизный свес, величина которого зависит от высоты волны. Для марок с глубиной профиля от 8 до 20 мм требуется 5-10 см, для всех остальных – до 20.
Листы размещаются с обязательными нахлестами, на край должна приходится впадина, а не вершина гребня, капиллярная канавка остается свободной.
На всех участках кроме конька нужно вкручивать саморезы в нижнюю волну с заходом острия в древесину, исключительно под прямым углом. Правильно завинченные метизы проходят сквозь обрешетку на 3 мм, но не прокалывают гидроизоляционные пленки.
Профнастил располагается исключительно вдоль кровли, с заходом верхнего пояса на нижний, для исключения ошибок на этих линиях натягивается шнур. Особое внимание уделяется первому ряду.
Шаг между саморезами при монтаже по вертикали совпадает с обрешеткой (30-50 см при уклоне крыши свыше 15°, точное значение определяется несущими способностями проката), по горизонтали зависит от места крепежа. По центру шурупы вкручиваются через одну волну, внизу и на участках стыков или примыкания к кровельным конструкциям – в низ каждой.

Наличие нахлеста соседних листов является обязательным условием технологии, на его величину влияет угол наклона.

Угол наклона ската, °	Величина горизонтального нахлеста, мм
До 12	250, с дополнительной обработкой стыков герметиком
≤14	от 200
15-30	150-200
>30	10-15

На участках горизонтального стыка шаг крепления профнастила учащается, саморезы вкручиваются в низ каждой волны. Величина бокового нахлеста составляет 1-2 длины волны. Продольные стыки дополнительно схватываются специальными заклепками, располагаемыми с интервалом не более 50 см.

При высоких ветровых нагрузках и малом наклоне скатов их рекомендуется промазать герметиком, в остальных случаях в этом нет необходимости.

Как и любые другие кровельные материалы, профлист укладывается снизу-вверх, при небольшой длине скатов становится возможной однорядная схема, обеспечивающая хорошую герметичность из-за отсутствия продольных швов. Длинные полосы имеют большую парусность, их сложнее поднять на крышу. Направление особой роли не играет, работы начинают с любого удобного края. В первую очередь вкручиваются саморезы по центру, нижние – после проверки уровня, верхние в двухрядной системе – после размещения куска, заходящего с нахлестом.

Монтаж конька проводится по окончания фиксации всего настила, этот участок кровли является единственным, к которому можно крепить профнастил саморезами в верхнюю волну. Для данной задачи используются более длинные метизы. Для обеспечения максимальной герметичности под коньковую планку подкладывается уплотнитель, совпадающий с параметрами профиля. Ендовы к листу прикручиваются последними с помощью саморезов с жестяными шайбами (не резиновыми), по аналогии с коньком под их края укладывается тонкая полоска пенополиуретана.

Рекомендации и возможные ошибки

К грубым нарушениям технологии монтажа относят соединение сваркой или прибивание гвоздями, обеспечить требуемую герметичность в этом случае невозможно. Единственно верным способом является крепление саморезами, в ходе их закручивания запрещается:

Использовать изделия без или с низким качеством уплотняющих прокладок.
Вкручивать шурупы не под прямым углом. Любой перекос приводит к смещению уплотнительной шайбы и потере герметичности: чем длиннее метиз, тем выше риск.
Завинчивать саморезы до упора или оставлять их свободными.
Вбивать крепежи в гребень волны.
Ходить по зафиксированному на кровле профлисту в обуви с твердой подошвой или оставлять на нем абразивные и тяжелые приборы.

Еще одним нарушением является использование для разрезания материалов высокооборотных инструментов. Опасность для защитного покрытия представляют как искры, разлетающиеся от диска болгарки, так и сам факт контакта с разогретым при вращении металлом. Исключить риски помогают специальные электрические ножницы, не расслаивающие кромки. Ручной прибор подходит только для продольного раскроя, фигурные и косые вырезы выполняются с помощью электролобзика. По окончании разрезания торцы профнастила и случайно поврежденные участки следует обработать антикоррозийными составами, совпадающими по цвету.

Дополнительные меры по обеспечения герметичности также требуются при установке проката с предварительно просверленными отверстиями. Такая практика упрощает процесс и позволяет фиксировать толстые марки без лишних потерь шурупов, но ухудшает целостность покрытия. Ее выбирают преимущественно при укладке проката с толщиной более 2 мм. После прикручивания головки метизов рекомендуется обмазать герметиком. При обычной толщине металла (0,7 мм) и использовании специализированных крепежей для профнастила от фирм Hilli, Fisher, SFS или ЕКТ в предварительном сверлении отверстий нет необходимости.

Помимо обязательных профилактических мер (осмотра кровли 2 раза в год и незамедлительного устранения дефектов) протяжку саморезов по всей плоскости проводят через 2-3 месяца после окончания основных работ. Это позволяет избежать ослабления креплений при сдвигах волны, образующихся при подгонке всех листов на этапе монтажа, выравнивания в процессе эксплуатации или температурном деформировании. Для исключения повреждения материала поверх него укладывается лестница.

Источник: http://stroitel-list.ru/proflist/kak-pravilno-zakrepit-proflist-na-krovle-samorezami.html
