Как крепить солнечные панели на крыше?

В этой статье:

Крепление солнечных панелей на крыше

При монтаже солнечной электростанции или установке одной панели выбор варианта установки является очень важным моментом. Подавляющее большинство владельцев частных домовладений предпочитают вариант установки на крыше своих зданий, на этом варианте мы и остановимся в данной статье.

Как только человек начинает процесс изучения возможности потенциальной установки Солнечной системы (электростанции), в числе первых вопросов, которыми он задаётся это – «Моя крыша подходит для установки солнечных батарей?» Солнечные батареи (панели) совместимы с большинством кровельных материалов, но некоторые из этих материалов лучше подходят для установки солнечной электростанции, чем другие.

Крыши зданий, как правило, делятся на два типа: наклонные и плоские.

Плоские кровли не отличаются большим разнообразием. Обычно это бетонная поверхность чистая или покрытая различными видами гидроизоляции: асфальт, рубероид, металлический профиль и пр. Массивы солнечных батарей легко могут быть установлены на плоской крыше, но так как такие крыши чаще всего встречаются на общественных зданиях, то мы рассмотри установку на таком типе крыш в другой статье.

Строительная индустрия, отвечая на запросы потребителей, создала большое количество кровельных материалов для наклонного типа крыш, отличающихся по составу (металлические, керамические, шиферные, мягкие каучуко-пластиковые, гибкие как рубероид и т.д.), по геометрии поверхности (волна, меандр, псевдочерепичная), по форме и размерам единичных элементов (листы, чешуйки, рулоны и пр.).

Соответственно, производители составных элементов для крепежа солнечных панелей на крыше старались охватить выпуском максимальное количество вариантов кровли и при помощи своей продукции сделать их доступными для установки как массивов солнечных модулей, так и одиночных солнечных панелей.

Для облегчения конструкции, почти все элементы крепежа солнечных панелей выполняются из алюминия. Надо сразу сказать, что грамотно спроектированная с соблюдением строительных норм кровля дома, где в расчетные снеговые нагрузки заложена норма 100кг/м2 (для Подмосковья) конечно спокойно выдержит добавку в размере 10-14 кг/м2 и при грамотном монтаже сохранит и целостность кровли и ее теплоизоляционные свойства.

Сразу скажем, что устанавливать солнечные панели на крышах покрытых недолговечным кровельным материалом категорически не рекомендуется. Поэтому, все крыши с покрытием типа рубероид и пр. для установки массива солнечных модулей не пригодны.

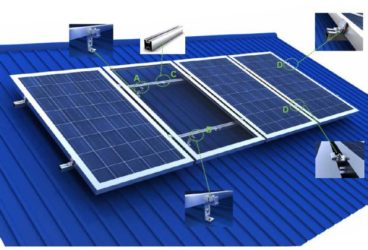

Направляющие, на которые происходит крепление фотоэлектрических панелей, унифицированы под несколько видов крепежных зажимов (Рис.1).

Рис.1

Зажимы существуют двух типов: концевые (Рис.2,3) служащие для крепления крайних фотоэлектрических панелей к направляющим, и центральные (Рис.4) служащие для крепления сразу двух солнечных панелей к направляющим, они отличаются только длинной ножки, зависящей от толщины рамки солнечной батареи.

Рис.2

Рис.3

Рис.4

Унифицированы так же стыковые соединители направляющих (Рис.5) и клеммы заземления системы (Рис.6), которые объединяют все элементы крепления панелей с алюминиевыми рамами фотоэлектрических панелей в одну цепь и заземления ее.

Рис.5

Рис.6

Основное разнообразие сосредоточено в элементах крепления направляющих к крыше. Тут можно выделить два варианта крепления: крепление, не нарушающее целостность кровли, и, крепления, протыкающие кровельный материал. Рассмотрим их подробнее на примере металлических крыш.

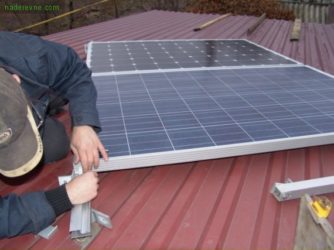

Металлические крыши, у которых соединение покровных элементов организовано в виде стыковых швов (фальцы) разнообразной формы относятся к кровлям, крепление к которым осуществляется без нарушения целостности кровли (Рис.7,8,9,10).

Рис.7

Рис.8

Рис.9

Рис.10

Металлические крыши, у которых геометрия листов соответствует волне, меандру или черепице относятся к кровлям, крепление к которым осуществляется с нарушением целостности листа (Рис.11,12).

Рис.11

Рис.12

Надо сразу сказать, что крепеж снабжен специальными уплотняющими прокладками, ликвидирующими саму возможность протечки.

Дома с металлическими крышами при хорошо организованной теплоизоляции кровли отличаются очень низким энергопотреблением, при высокой конструктивной прочности, что делает дома с металлическими крышами отличными кандидатами для установки массива солнечных панелей.

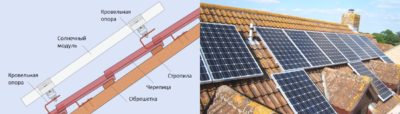

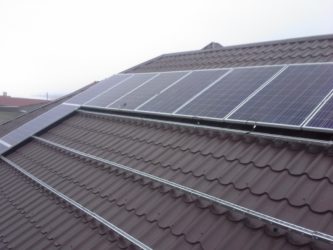

Черепичная кровля и покрытая испанской керамической плиткой кровля, тоже является хорошим местом для монтажа солнечных панелей. Стандартные проникающие крепления позволяют установить массивы солнечных панелей на крышах из черепицы без нарушения целостности кровельного материала. Черепица при этом может быть не только цементной и из других материалов (Рис.13 — 22)

Рис.13

Рис.14

Рис.15 — 16

Рис.17 — 18

Рис.19

Рис.20

Единственным недостатком черепичной крыши является ее большой вес, но на монтаж солнечных панелей это не влияет.

Покрытия из этилен-пропиленовый диентерполимеровый каучук (ЭПДМ) используется как на плоских крышах и наклонных. Геометрия наклонных крыш плоская. Монтажники солнечных систем работая на кровлях из EPDM используя систему креплений схожую с системой креплений для черепичной крыши, что означает, что они, как правило, не делают отверстия в крыше.

Покрытия из термоплатик полиолефина (ТПО) и поливинилхлорида ПВХ как и EPDM крыши, обычно плоской геометрии поверхности и используется схожая система креплений солнечной системы к кровле (Рис.21).

Рис.21

Существует несколько видов крыш, установка солнечных панелей на которых вызовет изрядные сложности.

Очень не любят монтажники солнечных панелей работать на крышах покрытых шифером (плоским или волнообразным). Хрупкость данного материала при монтаже создает очень большие сложности, а так как при креплении приходится сверлить в нем отверстия, то повреждение крыши по местам нарушения сплошности остается лишь вопросом времени (Рис.22).

Рис.22

Сейчас у определенной категории экологически озабоченных граждан стали входить в моду деревянные крыши. Этот тип крыши, если материал при установке требует сверления отверстий в нем для установки солнечных панелей не пригоден. Они требуют специализированных монтажных узлов и оборудования, потому что монтажники не могу выходить на крышу, не повреждая ее.

Все это означает, что установка по настойчивому желанию заказчика солнечных панелей на шифер и деревянные крыши возможна, но стоит существенно дороже.

Вид материала крыши вашего дома играет большую роль в пригодности вашего дома для установки на ней солнечной системы, но это не всегда решающий фактор. Есть еще несколько вопросов, на которые вам надо ответить, чтобы определить, является ли кровля вашего дома подходящей для установки солнечной системы.

Ориентация кровли вашего дома по сторонам света.

Солнечные панели являются наиболее эффективными при ориентации строго на южную сторону света (по крайней мере в северном полушарии).))) Простой способ узнать, как ориентирована ваша крыша и, достаточно ли это хорошо для установки солнечных панелей, необходимо посмотреть фото Вашего дома на картах Яndex или Google. Если вы зададите в настройках сетку координат, она скажет вам, в каком направлении ориентирована Ваша крыша.

Если Вы не в состоянии ориентировать панели на истинный юг, а только на юго-восток и на юго-запад панели будут также работать и с помощью определенных приемах при монтаже и коммутации можно добиться нормальной эффективности системы.

Если ориентация вашей крыши не самая лучшая, у вас еще есть возможность установки массива панелей на грунт или на другое здание, такое как беседка, сарай, мастерская, баня, гараж или навес для автомобиля.

Освещенность кровли в разное время дня и в разное время года.

Тень, попадающая на систему, влияет на производительность солнечных панелей.

Поэтому вам потребуется перед установкой сделать некоторое количество наблюдений в разное время дня и в разное время года, чтобы оценить, попадает ли на вашу крышу (и как следствие на солнечную систему) тень и в зависимости от этого сделать выбор устанавливать систему или нет.

Тень могут давать другие здания, свой собственный дымоход, или деревья вокруг вашего дома. Ваш установщик может помочь вам оценить влияние тени в вашей конкретной ситуации. Конечно вы не сможете удалить здания или трубу от вашего камина, но вы можете рассмотреть возможность удаления или обрезки деревьев создавая тем самым меньше тени.

Возраст крыши.

Массив солнечных батарей имеет срок жизни 25-40 лет, так что вам необходимо будет спрогнозировать развитие ситуации на столь длительный срок, чтобы убедиться, что ваша крыша находится в хорошем состоянии и не должна быть заменена в ближайшее время. Поэтому мы и не рекомендовали ранее не устанавливать системы на крыше покрытой рубероидом и другими недолговечными покрытиями.

Если вы определяетесь с установкой солнечной системы на стадии проектирования дома, то стоит задаться вопросом «Какой формы и размера будет ваша крыша?»

Это просто, при установке панелей на кровлю требуется на 1 кВт около 8-10 м2 поверхности крыши. Имейте в виду, что такие вещи, как мансардные окна, башенки, дымовые вентиляционные трубы и люки повлияет на количество свободного места. Поэтому чем больше свободной поверхности крыши ориентированной на юг будет в вашем распоряжении, тем лучше.

И последний вопрос имеющий серьезное значение при установке солнечной системы это «Какой угол наклона вашей крыши?» Влияние угла наклона панели к горизонту в разные времена года на эффективности работы солнечной электростанции мы рассматривали в предыдущей статье.

Вариант установки солнечной системы на плоской крыше мы рассмотрели ранее и эта крыша хороша тем, что на ней при монтаже можно задать любой угол наклона панелей к горизонту.

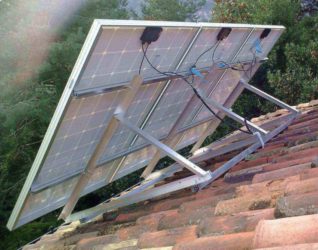

Если ваша крыша имеет уклон, оптимальный угол составляет от 30 до 40 градусов (в наших широтах до 45 градусов, севернее больше). Имейте в виду, что для самоочистки панелей при помощи дождя, они должны быть установлены под углом не менее чем 15 градусов к горизонту. Зимой максимальный угол увеличивается и может в нашей стране достигать 70 градусов (и это не всегда спасает от налипания мокрого снега). Все это надо учитывать при проектировании угла ската кровли Вашего дома.

В данной статье мы рассматриваем случай только частных домовладений, но там где владельцев дома несколько неизбежно возникнет вопрос: «Кто владеет вашей крышей?»

Что делать, если крыша вашего дома не пригодна для установки системы солнечных батарей? Не отчаиваться!

Есть другие варианты, если ваша крыша не подходит для установки системы солнечных батарей (панелей), в том числе:

Установка системы солнечных батарей на земле относящейся к Вашему приусадебному участку.
Строительство из солнечных панелей навеса для одновременного питания вашего дома и обеспечения тени для вашего автомобиля.
Строительство из солнечных панелей навеса на балконе одновременного питания вашего дома и обеспечения тени для Вас.
Если у Вас есть теплица для сельскохозяйственных экзерсисов, то организация ее кровли из прозрачных солнечных панелей даст и тень для выращиваемых культур знойным летом и электричество для Вашего дома.

Вариантов решения проблемы достаточно много, посоветуйтесь с профессионалами и Вам обязательно помогут!

Источник: https://zen.yandex.ru/media/id/5a93e01dc89010110f2427e3/5c6569fc31fe3800ae84662f

Установить солнечные батареи для дома — как правильно установить солнечные батареи своими руками (видео)

Как установить солнечные батареи для дома?

Солнечные батареи сегодня являются одним из самых популярных альтернативных типов электроэнергии. Прикрепить к крыше дома или на заднем дворе несколько панелей гораздо проще, чем установить громоздкий и шумный ветряк (в последнем случае могут даже возникнуть проблемы с вашими соседями, которым не понравится установка, портящая вид и шумящая днем и ночью). Правильно установить солнечные батареи в доме своими руками несложно, достаточно знать правила установки.

На каких типах солнечных батарей лучше остановиться?

Солнечные батареи представляют собой фотоэлектронные элементы. Их эффективность напрямую зависит от того, сколько фотонов получит поверхность панели на протяжении дня. Элементы батареи представляют собой кремниевые панели и бывают двух видов:

монокристаллические
поликристаллические аморфные

В первом случае КПД панелей составляет 17-20 процентов. Монокристаллические панели не теряют эффективности с течением времени, однако при затемнении (слой снега, пыль, тень деревьев) могут вырабатывать меньше энергии или прекратить ее производство вовсе. Поликристаллические солнечные батареи менее прихотливы, однако их КПД составляет всего 10 процентов и может уменьшаться с течением времени.

Монокристаллические кремниевые панели – это более выгодное решение для использования в частных домах. Хотя они стоят дороже поликристаллических, это покупка на долгие годы.

Выбираем место установки и угол наклона панелей

Первое, что вам необходимо будет сделать, – правильно выбрать место для установки. Большинство людей считает, что идеальное место – это крыша дома. Но это не всегда так. Дело в том, что солнечные панели следует устанавливать под определенным углом. В зависимости от местности он будет меняться – значение легко вычислить, если узнать, на какой широте находится ваш город. Например, для Санкт-Петербурга показатель составит 60 градусов, для Москвы – 55.

Вот несколько основных принципов, соблюдение которых позволит своими руками правильно разместить солнечные батареи на участке:

выбираем угол наклона в зависимости от географической широты города, необязательно точно подгонять их в зависимости от координат – достаточно округлить полученный угол до общих значений
если у вас дом с более пологой или более крутой крышей, чем полученный угол, лучше разместить батареи на специальных кронштейнах или балках на земле
поверхность батареи должна быть направлена на юг, это позволит добиться максимальной инсоляции, то есть, батареи будут работать более эффективно, при направлении солнечных батарей на восток или запад фотоны также будут попадать на поверхность, однако, количество их будет значительно меньше
угол наклона панелей следует корректировать на 15 градусов зимой и летом, зимой – увеличить, а летом – уменьшить

Для более подробного изучения вопроса рекомендуется изучить видео по установке солнечных батарей своими руками.

Где и как лучше крепить солнечные батареи?

При креплении панелей на крышу дома не следует устанавливать их в непосредственной близости от поверхности кровельного материала. Причин несколько:

усложняется обслуживание кровли – для того чтобы подобраться к листам материала, придется снимать панель
увеличивается температура нагрева солнечных батарей – потери эффективности и так связаны с выделением тепловой энергии (на нее приходится 80-85 процентов эффективности батареи), при повышении температуры панели эти потери станут еще больше
угол наклона крыши также может не полностью соответствовать необходимым параметрам, специальные крепления помогут скорректировать наклон до нужного угла

При установке на отдельно стоящих балках и штангах таких проблем не возникает. Батареи могут быстрее остывать, увеличивая эффективность производства электричества. Более того, вы не ограничены расположением своего дома, то есть можно выбрать самое подходящее открытое место на своем участке с максимальной инсоляцией и своими руками установить солнечные батареи под нужным углом и в нужном направлении. Более того, такие штанги и балки можно снабдить поворотными механизмами, которые позволят менять угол наклона. Подробнее о типах крепления батарей можно узнать в видео, которых в сети очень много.

Как рассчитать количество панелей?

Не менее важно при сборке солнечных батарей своими руками определить необходимое количество панелей. Для этого вам понадобится узнать следующие показатели:

эффективность одной панели
среднемесячное потребление электроэнергии у вас дома
ежедневное потребление электроэнергии
площадь одной панели

Типичные панели средних размеров вырабатывают около 120 Ватт в день. То есть, при потреблении, к примеру, 20 киловатт в день (это стандартная величина для обычного жилого дома), вам будет необходимо своими руками установить 40 панелей (плюс пять в запас на случай увеличения потребления). Они могут занять площадь до 50 квадратных метров.

Установка солнечных батарей своими руками – это не самая сложная задача. Главное, правильно выбрать место и направление установки, а также соблюсти некоторые требования монтажа. Для того чтобы не совершить ошибок, посмотрите в сети видео с мануалами по установке солнечных батарей своими руками и соблюдайте основные правила монтажа.

Оставьте заявку сейчас!

И получите лучшие предложения от проверенных мастеров и бригад.

Сравните цены и выберите лучшие условия
Отклики только от заинтересованных специалистов
Не теряете время на общение с посредниками

Оставить заявку Более 10 000 исполнителей
ждут ваших заказов!

Источник: http://remont.youdo.com/articles/electric/ustanovit-solnechnie-batarei/

Установка солнечных батарей: выбор, монтаж, подключение

Еще 50 лет назад, получение электроэнергии от Солнца относилось исключительно к космическим технологиям (как по сложности оборудования, таки и по его стоимости). Сегодня, установка солнечных батарей в индивидуальном порядке стала привычным делом. Панели можно встретить на крышах дачных домиков, на территории фермерских хозяйств, на опорах освещения.

Вопрос «пользоваться или не пользоваться», уже не рассматривается. Потенциальный владелец озабочен лишь расчетом стоимости, мощности и надежности оборудования. О том, какие бывают солнечные батареи, как их правильно выбрать, расскажем в нашем материале.

Принцип работы солнечной батареи

На самом деле, правильное название — фотоэлемент (то есть, фотобатарея). Но поскольку источником света является солнце, прижилось наименование «солнечная батарея».

Элемент представляет собой «бутерброд» и пластинок кремния, разделенных стандартным (для радиодеталей) переходом. Секрет в том, что кремниевые части имеют различный тип:

Такие комплекты применяются практически во всех радиодеталях, изготовленных из кремния.

: Многие из стандартных радиокомпонентов также могут вырабатывать электроэнергию при воздействии яркого света. Просто КПД настолько мизерный, что использовать их в качестве источника тока бессмысленно.

К слою кремния N-типа добавляется фосфор. В состоянии покоя такая смесь дает избыток электронов с естественным отрицательным зарядом.

P-тип «обогащен» бором, что создает дефицит отрицательных зарядов (так называемый эффект электроновых дыр).

Соответственно, к N-слою подключается отрицательный электрод (для снятия электротока), а к P-слою — положительный.

Из законов физики мы знаем, что в P/N переходе присутствует электрической поле. Под воздействием на отрицательную панель солнечных фотонов, в переходе происходит интенсивное разделение отрицательных и положительных частиц. «Минусы» накапливаются в верхнем слое, а «плюсы» в нижнем. В результате, солнечный бутерброд превращается в обычную батарейку с накопленным зарядом. Если к электродам подключить потребителя энергии — возникает электроток.

Естественно, заряд в таком источнике моментально исчезает, но его тут же восстанавливает солнечный свет. Таким образом, пока фотобатарея интенсивно бомбардируется фотонами, мы имеем достаточно производительную мини электростанцию.

Современные батареи могут работать даже при отсутствии прямых солнечных лучей (например, при сплошной облачности). Естественно, интенсивность выработки электроэнергии при этом снижается. Но при отсутствии света (даже луна не способна «пробудить» батарею), процесс останавливается. Поэтому рассматривать фотопанели отдельно, как источник электроэнергии нельзя. Схема подключения солнечных батарей обязательно включает в себя буферное устройство: аккумулятор энергии.

Кроме того, вырабатываемый ток нестабилен, поэтому для организации энергоснабжения объекта требуется управляющий контроллер. Разумеется, если вы используете мобильную фотобатарею для подзарядки смартфона в многодневном походе, такие технологии не требуются. А для строительства индивидуальной электростанции требуется комплект периферийных устройств.

Типы солнечных батарей

Генераторы «чистой» энергии классифицируются по типу материала, из которого выполнены элементы:

Монокристаллические — самый массовый продукт на энергорынке. Для полноценного энергетического обеспечения объекта требуется значительная площадь монтажа. Приоритетная сфера использования — резервные или дублирующие энергосистемы при имеющемся подключении к сети.
Поликристаллические системы более производительны, и при меньшей площади элементов могут быть использованы в качестве автономной электростанции объекта без централизованного энергоснабжения. Единственный недостаток (он нивелируется в процессе использования), стоимость существенно выше.
Аморфный кремний — это прорыв в солнечной индустрии. Производительность высокая, продолжительный срок службы, элементы гибкие. Однако стоимость слишком высокая (по крайней мере, на нынешней стадии — пока производство не вышло на промышленный уровень).

Какие солнечные батареи лучше? Это чисто субъективный выбор. Простые расчеты показывают, что на сегодняшний день оптимальное соотношение цены качество у первых двух типов.

Монокристаллы обычно покупают в довесок к действующей системе энергоснабжения, поэтому их стоимость окупается экономией на оплате за электроэнергию. С психологической точки зрения — такой способ подключения исключает страх остаться «без света» в случае поломки оборудования. Можно считать это предрассудком, поскольку надежность современных солнечных систем достаточно высокая. А поломка всей системы сразу мало вероятна. Элементы дублируются, можно производить ремонт без полного нарушения энергоснабжения.
Поликристаллические батареи дороже ровно настолько, насколько и производительнее. Электростанция на поликристаллах может быть полностью автономной, то есть без вводной линии центрального энергоснабжения. Опыт использования в отдаленных местах проживания показывает, что такие системы вполне жизнеспособны, и не нуждаются в резервировании. Разве что можно установить ветрогенератор (на случай природных катаклизмов вроде затяжного дождя с пасмурной погодой в течение нескольких дней). Окупаемость 100%, если вы построили новый дом без энергоснабжения. Стоимость технических условий и монтажных работ сопоставима с покупкой комплекта на солнечных батареях мощностью 4000 Вт. А дальше — экономия в чистом виде. Вы вообще не знаете, что такое оплата электроэнергии.
Аморфные батареи пока еще экзотика (с точки зрения стоимости). Однако технологии развиваются настолько стремительно, что через относительно короткий промежуток времени эти системы станут доступнее: вспомните ситуацию со светодиодными светильниками.

Преимущества и недостатки солнечной энергетики

Плюсы:

На стадии использования — экологичность (почему с оговоркой: производство и утилизация такие же «грязные», как и любая другая электроника).
После первичных вложений, полученная электроэнергия условно бесплатная (требуются некоторые средства на обслуживание по истечении срока эксплуатации).
Возможна полная автономия: вы можете организовать энергоснабжение в местах, где даже не планируется централизованная подача электроэнергии.
Вы не зависите от тарифной политики энергетических компаний.
При выполнении определенных нормативов, можно «продавать» избыток электроэнергии в городские сети.

Минусы:

Относительная дороговизна оборудования (как видно на примерах использования, это не всегда является проблемой).
Зависимость от погодных условий (в регионах, где солнечных дней немного, использование затруднено).
Оборудование нуждается в периодическом обновлении — присутствует естественный износ.

Правильный монтаж

Схема подключения солнечных панелей намного сложнее, чем централизованный ввод городской сети. Домашняя электростанция состоит минимум из четырех элементов.

Мы не рассматриваем примитивные системы освещения садовых дорожек на 12 вольт. Речь пойдет о полноценном энергоснабжении 220 вольт.

Собственно фотоэлементы. Принцип работы и критерии выбора мы уже рассмотрели. Расчет мощности производится от базовой цифры 5 кВт на 1 дом. Это приблизительно 20–40 стандартных панелей площадью по 0.5 м².
Блок управления (контроллер). Без него невозможно функционирование вашей электростанции. Как правильно выбрать контроллер заряда для солнечной батареи? Он должен поддерживать общую мощность системы энергоснабжения, обеспечивать заряд аккумуляторов и правильно распределять поток мощности при одновременном потреблении и заряде.Кроме того, на контроллере лежит ответственность за безопасность системы, в том числе и пожарная.Прибор может входить в комплект электростанции, либо приобретается отдельно.
Функционал у всех моделей стандартный. При выборе вы определяете мощность, вольтаж (12 или 24) и главный критерий — срок службы (гарантия). При выходе из строя контроллера, ваше энергоснабжение определяется емкостью аккумуляторов (пока не разрядятся).
Модуль аккумуляторных батарей. Пожалуй, второй по важности элемент в «электростанции». Он служит накопительным буфером энергосистемы. Фактически, отбор мощности происходит именно от батарей. Солнечные элементы лишь восстанавливают отданный запас энергии (заряжают АКБ). Разумеется, могут быть периоды, когда часть нагрузки ложится на фотоэлементы (если вырабатываемая энергия существенно выше затрат на зарядку). Тогда можно сказать, что ваш телевизор или холодильник питается напрямую от солнца. Перед тем, как установить солнечные батареи, необходимо рассчитать емкость аккумуляторов. Делается это просто: при входной мощности 3 кВт, ток потребления не превышает 15 А (в сети 220 вольт). На выходе 12 вольтовых батарей ток будет уже 250 А (в соответствии с законом Ома). Разумеется, такая мощность отбирается не постоянно, но для примера в расчетах мы возьмем именно эти цифры. То есть, если вы установите 5 батарей емкостью по 100 А×ч каждая, то при такой нагрузке заряд закончится через 2 часа.Разумеется, это условные цифры: в реальности существует множество поправок в расчетах. Но базовый ток и мощность исчисляются именно по такому принципу.Существуют различные батареи: кислотные, щелочные, гелевые… По-большому счету, гоняться за самыми «продвинутыми» системами нет смысла. А сэкономить можно лишь на возможности обслуживания: батареи, за которыми требуется надзор, стоят дешевле.
Преобразователь напряжения. Вы можете отбирать мощность напрямую у АКБ, если ваши потребители рассчитаны на 12 вольтовое питание. Однако большинство электроприборов рассчитаны на 220 вольт. Поэтому на выходе устанавливается преобразователь 12–220В.К нему подключается ваша внутренняя электросеть.

Самостоятельная установка

Зная, как подключить солнечную батарею к энергоснабжению вашего дома, вы сможете сэкономить на оплате труда монтажников. Самая сложная часть — установка комплекта солнечных батарей на крыше. Если высота дома не более 2 этажей, можно выполнять такую работу самостоятельно (с помощником). Крепление выполняется с учетом погодных условий и ветровой нагрузки вашего региона.

Закончив монтаж солнечных батарей, приступаем к подключению электрики. Все фото батареи заводятся на контроллер, который управляет зарядом аккумуляторов. От АКБ можно выполнить отвод для потребителей 12 В.

Затем подключаем инвертор, и заводим его на вводной электрощиток. Автономное энергоснабжение готово.

Типовая схема показывает взаимное положение элементов и порядок электрических соединений. При покупке оборудования, каждый элемент снабжается технической документацией, по которой производится сборка.

по теме

Источник: https://ProFazu.ru/elektrooborudovanie/solnechnye-batarei/ustanovka-solnechnyh-batarej.html

Варианты установки солнечных батарей на крышу

Разновидности солнечных батарей на крышу частного дома
Достоинства и недостатки
Рекомендации по выбору
Монтаж солнечных батарей

Внедрение инновационных технологий сделало возможным использование альтернативных источников для получения электроэнергии. Сегодня многие склоняются к установке устройств, для которых энергоресурсом выступает энергия солнца.
Солнечные батареи на крышу представляют собой комплекс соединенных между собой отдельных фотоэлементов, которые обеспечивают расчетную мощность.

Разновидности солнечных батарей на крышу частного дома ↑

Сегодня более известны модули, в основе которых лежат свойства кремниевых полупроводников.

Наиболее востребованы устройства, работающие на основе поликристаллического элемента. В них наилучшим образом соотносятся количество вырабатываемой электроэнергии и их стоимость. Монтаж подобных систем достаточно прост и не требует особых навыков. Внешне их отличает синяя окраска и кристаллическая структура составляющих элементов.
Монокристаллические панели эффективнее поликристаллических . Однако, при этом нельзя не учитывать важный факт: цена установки солнечных батарей на крыше в этом случае существенно выше. Заполняющие элементы модулей имеют многоугольную форму.
Солнечные батареи на крышу, содержащие аморфный кремний, наименее эффективный вариант, хотя это особо не отражается на востребованности изделий.
Это объясняется дешевизной выработанной энергии.

Отметим еще две разновидности гелиомодулей.

Гелиосистема из теллурида кадмия маломощные. Их изготавливают по пленочной технологии: сотни тысяч микрометров полупроводников тончайшим слоем наносятся на пленку.
Еще один тип панелей – гибкие CIGS-батареи, которые эффективны, нежели модули предыдущего вида.

Итак, что же дает установка солнечных батарей на крыше дома?

Как правило, прежде всего выделяют следующие достоинства гелиосистем:

довольно продолжительный эксплуатационный срок, причем эксплуатационные характеристики панелей не изменятся;
подобное оборудование редко создает проблемы, можно сказать, что им не требуется сервисное обслуживание;
установка альтернативного источника дает существенную экономию финансов, поскольку уменьшаются расходы на электричество и газ;
модули просты в эксплуатации.

Из недостатков отметим:

высокую стоимость;
гелиопанели менее эффективны, нежели стандартные источники энергии;
при использовании гелиосистем необходима синхронизация энергий, полученных от разных источников: солнечных и традиционных источников. Делается это при помощи добавочного оборудования, что, безусловно, связано с новыми затратами.
эти модули нельзя использовать с электроприборами, для функционирования которых требуются большие мощности.

Монтаж солнечных батарей ↑

Установку панелей выполняют как непосредственно на крышу, так и на несущую конструкцию, специально предназначенную для этих целей.

В первом варианте панели будут размещены под фиксированным углом, что создаст определенные сложности при их эксплуатации, к примеру, в периоды пониженной интенсивности солнца. Таким образом, единственным приемлемым видом панелей останутся только не зависящие от активности солнца.

Чаще при установке используют второй способ, тем более что он применим к любой кровле. Несущая конструкция помимо того, что придает устойчивость к атмосферным воздействиям, к примеру, сильным порывам ветра, дает возможность регуляции угла наклона.

На заметку

Крыша дома может иметь любую конфигурацию, за исключением скатных с уклоном более 40°.

Если наклон крыш для солнечных батарей не превышает 40°, то в этом случае монтаж выполняют либо на рамную конструкцию, либо без нее.
На плоской крышах установку выполняют на наклонную плоскость специального металлического каркаса.
На стене подобные батареи устанавливают очень редко. Как и в предыдущем случае монтаж выполняют на рамной конструкции, обязательно с наклоном.
Гелиосистемы в квартирах обычно устанавливают либо на крыше балкона или лоджии или с наружной стороны.

Полезно

Хотя солнечные батареи на крыше многоквартирного дома по общей стоимости будут дороже индивидуальных, однако сократят расходы по эксплуатации. Не надо забывать, что на крышах высоток отсутствуют затемненности, а, значит, модули на них будут работать с большей производительностью.

Установку на земле выполняют на специальной опорной конструкции, расположенной не ниже полуметра от земли. Это вариант рекомендован, в частности, для регионов с сильными снегопадами.

На какие моменты нужно обратить внимание при монтаже.

Проверьте, в состоянии ли кровля противостоять суммарной нагрузке, образованной от веса рамы и самой панели.
Объекты, которые находятся вблизи, не должны откидывать тень на панели. В противном случае

из-за недостатка энергии солнца понизится КПД оборудования,
в системе ряд панелей из-за тени, падающей на их поверхность, не будут работать,

в этих условиях могут возникнуть так называемые блуждающие токи, которые выведут из строя батарею.

Необходимо исключить эффект парусности, чтобы автономная система была защищена от порывов ветра.

Конструкцию фиксируют при помощи металлических угольников размером 5*5 см и 2,5*2,5 см. Последние используются для распорных перекладин.
Крепление выполняют при помощи шести- и восьмимиллиметровых болтов.
Под кровельное покрытие каркас подвешивают, используя 12-миллиметровые шпильки.
В угольниках предварительно просверливают отверстия под шурупы, которыми фиксируют панели.

Внимание!

Каркас не должен иметь перекосов, поскольку в противном случае из-за возникшего на поверхности стекла напряжения оно может просто лопнуть.

В завершение посмотрите, как выполняется установка солнечных батарей на практике.

Источник: http://stylekrov.ru/varianty-ustanovki-solnechnyx-batarej-na-kryshu.html

Рекомендации по установке солнечных батарей в своем доме

Существующие варианты крепления

Этапы монтажных работ
