В этой статье:

Как крепить мауэрлат к армопоясу?

Планируя осуществить заливку армопояса под мауэрлат, важно продумать размеры и характеристики крепежной системы. Мауэрлат – это промежуточный брус, через который стропильная система соединяется со стенами анкерами, шпильками или проволокой. После укладки мауэрлата важно надежно закрепить крышу дома. При изготовлении стен из ячеистых блоков следует продумать крепление мауэрлата к керамзитоблокам без армопояса, а также вместе с ним. Рассмотрим, как нужно установить мауэрлат, чтобы не разрушить пористый бетон. Ведь при неправильном креплении блоки могут растрескаться.

Как крепить мауэрлат – варианты фиксации

Строители в своем лексиконе используют термин «мауэрлат», имея в виду специальную раму, закрепленную на торцевой поверхности капитальных стен. Независимо от того, выполняется ли для возведения несущих стен кирпичная кладка или используются пористые блоки, обязательным элементом здания является мауэрлат. Его делают из швеллера или деревянных брусьев. Мауэрлат объединяет в общую схему кровельную конструкцию и коробку дома. Демпферная рама обеспечивает равномерное распределение нагрузок на стены и надежно соединяет кровельную ферму с коробкой.

Одним из элементов, без которого не обходится ни одна кровля является мауэрлат

В зависимости от того, какие материалы используются для строительства стен, применяются различные методы крепления мауэрлата:

установка мауэрлата на торцевую плоскость стен без заливки армированного пояса. Данный вариант крепления прочно позволяет закрепить опорный брус к поверхности газобетонной, кирпичной или керамзитобетонной стены. В процессе кладки верхнего уровня блоков между ними устанавливается проволока, которая продевается через отверстия в раме. Затем концы проволоки скручиваются;
монтаж мауэрлата на армированный пояс, сооруженный по периметру опорной поверхности коробки дома. Указанный метод используется для фиксации мауэрлата к стенам, построенным из кирпича или композитных блоков. Технология монтажа предусматривает заливку железобетонного пояса, в котором забетонированы куски арматуры диаметром 8-10 мм. Стальные стержни используются для фиксации мауэрлата.

Способ крепления силовой рамы указывается в проекте здания.

Крепление мауэрлата к керамзитоблокам без армопояса

Приняв решение использовать керамзитобетонные блоки для возведения стен здания, следует учитывать их нагрузочную способность. Пористый керамзитобетон не способен воспринимать значительные нагрузки. Однако при небольшой массе кровельной конструкции допускается установка мауэрлата на торцевую поверхность керамзитобетонных стен.

Для этого следует выполнить указанные действия:

Нарезать куски стальной проволоки.
Уложить проволоку между блоками верхних рядов кладки.
Завершить кладку, обеспечив выход свободных концов проволоки.
Уложить деревянный брус на поверхность керамзитобетонных стен.
Стянуть проволокой мауэрлат через предварительно выполненные отверстия.

Прочность армопояса под мауэрлат напрямую зависит от того, какой будет его конструкция

Количество выполняемых связей должно соответствовать числу стропильных опор.

Все виды пористых бетонов отличаются недостаточно высокой прочностью. Это необходимо учитывать при выборе метода крепления. Рассмотрим далее, как закрепить мауэрлат к газобетону без армопояса.

Технология установки мауэрлата на поверхность газобетонных стен, не оборудованных армопоясом, аналогична методу крепления к блокам из керамзитобетона.

При выполнении работ следует обращать внимание на ряд моментов:

укладку катаной проволоки между газобетонными блоками за пару рядов до верха стены;
подбор длины проволочных отрезков для обеспечения надежной обвязки мауэрлата;
обеспечение горизонтальности верхней плоскости газобетона для укладки бруса;
соответствие участков закладки проволоки и мест фиксации общему количеству стропильных балок.

Проволочный крепеж надежно крепит опорный брус к газобетонным стенам.

Обеспечение прочности конструкции при фиксации мауэрлата с армопоясом

Для повышения надежности крепления мауэрлата и предотвращения деформации коробки здания сооружается армированный пояс.

Ширина армопояса, должна соответствовать ширине стены

Он позволяет решить ряд серьезных задач:

сформировать прочную горизонтальную основу по контуру газобетонных или кирпичных стен;
предотвратить локальное продавливание пористого бетона в местах крепления стропильных балок;
придать дополнительный запас жесткости газобетонной или керамзитоблочной коробке здания.

Выполняйте работы по сооружению армопояса в следующей очередности:

Смонтируйте опалубочную конструкцию по контуру коробки.
Соберите и установите внутри опалубки арматурный каркас.
Разместите и закрепите к арматуре резьбовые шпильки для крепления мауэрлата.
Обеспечьте чистоту резьбовой части шпилек после бетонирования с помощью полиэтилена или ветоши.
Произведите заливку опалубки бетонной смесью.
Выполните демонтаж элементов опалубки после твердения бетона.

На застывший армопояс с резьбовыми шпильками несложно закрепить деревянный брус мауэрлата.

Как надежно зафиксировать мауэрлат – проверенные способы крепления стропил

При сооружении опорной конструкции для крепления кровли важно обеспечить надежность крепления брусьев.

Анкерный болт является распространенным крепежом

Используются следующие методы крепления стропил:

стальными уголками. Металлические элементы Г-образного сечения крепятся с противоположных плоскостей стропильных балок с помощью саморезов, обеспечивая надежное крепление с несущей рамой;
вязальной проволокой. После выполнения отжига проволока становится более мягкой и легко поддается деформации. При диаметре вязальной проволоки 0,5-0,6 мм обеспечивается надежность соединений элементов стропильной фермы;
выгнутыми скобами. Использование крепежных элементов П-образной формы позволяет надежно закрепить стропильные балки к опорному брусу. Скобы забиваются молотком и охватывают поверхность бруса;
металлическими пластинами. Стальной крепеж применяется при сборке стропильной конструкции, изготовленной из металлических профилей. Крепление осуществляется резьбовыми шпильками или саморезами по металлу;
металлическими кронштейнами. Применяются самостоятельно изготовленные кронштейны или покупные изделия. При толщине кронштейна не менее 2 мм обеспечивается надежность анкерного и саморезного крепления;

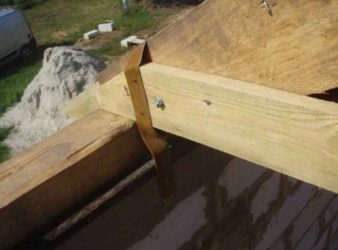

монтажной лентой. Это проверенный метод крепления, обеспечивающий необходимую жесткость фиксации. Данный способ не вызывает ослабления несущей конструкции в точках фиксации.

Выбор метода крепления осуществляется индивидуально. При этом необходимо учитывать конструктивные особенности здания, а также материалы, из которых изготовлены стены и стропильная ферма.

Для крепления мауэрлата к коробке строения используются следующие технологические приемы:

крепление отожженной проволокой;
монтаж с помощью резьбовых шпилек;
фиксация с использованием химических анкеров.

Некоторые мастера предпочитают осуществлять крепление мауэрлата к армопоясу с помощью шпилек

Выбирая оптимальный способ крепления, следует учитывать ряд факторов:

габаритные размеры коробки здания;
конструкцию кровельной фермы;
массу стропильной конструкции;
материал стропильных балок.

Остановимся более детально на особенностях различных методов крепления.

Как выполняется надежная установка стропильной конструкции на проволоку?

Стальная проволока традиционно применяется для крепления мауэрлата. Это бюджетное решение, позволяющее надежно зафиксировать опорный брус. Крепление проволоки осуществляется на завершающем этапе возведения стен.

Для обеспечения крепления бруса следует выполнять ряд требований:

Нарезать из отожженной проволоки отрезки нужной длины.
Многократно скрутить проволоку и закрепить внутри кладки.
Запустить свободные отрезки проволочной петли через отверстия бруса.
Тщательно перекрутить проволоку, не допуская ее разрыва.

В участках связывания обеспечивается прочный прижим бруса к опорной поверхности коробки. При выполнении работ важно правильно рассчитать длину проволочных отрезков, позволяющую обеспечить плотный охват мауэрлата. Преимущества проволочного метода фиксации – легкость выполнения работ и незначительный уровень затрат.

Как видно сам мауэрлат и процесс его крепления являются очень важным

Крепление пояса под мауэрлат резьбовыми шпильками

С помощью шпилек, изогнутых под углом 90 градусов, выполняется надежная фиксация мауэрлата на верхнем уровне стены. На конце шпильки, предназначенном для крепления бруса, выполняется резьба М8-М10. Изогнутый конец крепежного элемента, имеющий гладкую поверхность, располагается внутри стенной кладки или в армопоясе. Длина загнутой части составляет 0,35-0,4 м.

Приняв решение крепить мауэрлат на резьбовые шпильки, обратите внимание на следующие моменты:

высоту расположения резьбовой части на расстоянии 0,3-0,4 м от верхнего уровня коробки;
интервал между резьбовыми шпильками, соответствующий расстоянию между стропильными балками;
надежную защиту резьбовой части шпилек с помощью малярного скотча или полиэтилена при бетонировании.

Крепление мауэрлата на резьбовые шпильки осуществляется с помощью гаек, под которые следует подложить шайбы увеличенного диаметра.

Фиксация несущего каркаса на газобетонную стену с использованием анкеров

Метод крепления с использованием стальных анкеров похож на способ фиксации резьбовыми шпильками. Монтаж крепежных элементов производится до заливки армированного пояса бетонным раствором.

При выполнении работ важно соблюдать ряд требований:

выполнить правильную разметку в брусе координат крепления;
соблюдать ровный шаг между стальными анкерами;
выполнять отверстия в брусе, соответствующие по диаметру резьбовой части.

По эффективности крепления данный способ более надежен, если сравнивать с использованием отожженной проволоки.

Как нужно установить мауэрлат – тонкости монтажа

При выполнении монтажных работ обратите внимание на следующие нюансы:

расположение мауэрлата на расстоянии 5 см от внешней плоскости стены;
крепление мауэрлатного бруса параллельно кровельному коньку;
обеспечение горизонтальности поверхности для монтажа бруса;
пропитку деревянного бруса антисептическим составом.

При стыковке брусьев мауэрлата следует соединять стыковые части металлическими скобами.

Подводим итоги

Для обеспечения прочности строений важно надежно закрепить мауэрлат. Технология позволяет выполнить крепление мауэрлата к керамзитоблокам без армопояса и на поверхность бетонного контура усиления. Для фиксации бруса используются различные технологические приемы. Необходимо ответственно подойти к выбору способа крепления для обеспечения надежной фиксации кровельной конструкции.

Источник: https://pobetony.expert/stroitelstvo/kreplenie-mauerlata-k-armopoyasu

Чем и как крепить стропила к брусу: варианты креплений, применяющаяся фурнитура и размеры

Все фото из статьи

Как закрепить стропила к брусу мауэрлата? Как связать их с коньком крыши? Как монтировать стропильные ноги на балки при обустройстве кровли без мауэрлата? Наконец, каким должно быть сечение бруса стропил и прочих элементов кровельной системы? Давайте разбираться.

Связка стропильных ног с коньковым брусом.

Немного теории

Для начала разберемся в том, как устроен каркас кровли. Стропильные ноги соединяют балки или мауэрлат — уложенный на продольные стены и надежно закрепленный брус — с коньковым брусом.

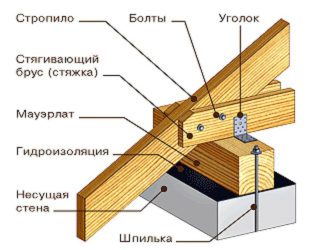

Схематичное изображение стропильной конструкции

Ноги могут быть:

Наслонными, то есть имеющими промежуточную или центральную опору. Под массой снега или при боковом ветре они испытывают наименьшую изгибающую нагрузку, что делает конструкцию в целом более прочной;

Обратите внимание: кроме того, при обустройстве наслонных стропил минимизируется усилие, распирающее продольные стены.

Висячими. Они соединяют мауэрлат или концы балок с коньком без дополнительных опор. Висячие ноги испытывают существенные изгибающие нагрузки и под снеговыми и ветровыми нагрузками распирают стены с большим усилием. Именно поэтому в таких системах они всегда связываются затяжкой — горизонтальным брусом.

Разные системы ограничены разными значениями максимальной длины пролета.

Крепление стропил к коньковому брусу всегда делается неподвижным и максимально жестким, а вот соединение ног с мауэрлатом или верхним венцом деревянного сруба часто оставляется подвижным. Таким образом, компенсируется неизбежная усадка дома при сушке бревен или бруса естественной влажности.

Крепежная фурнитура

Для фиксации соединений стропильной системы в разных ее конструктивных исполнениях могут использоваться:

Уголки, выполненные из оцинкованной стали. Они крепятся к соединяемым элементам саморезами или гвоздями с насечкой;
Кронштейны, фактически представляющие собой уголки значительной ширины с перфорацией;

Оцинкованный крепежный кронштейн. Цена зависит от размеров и начинается от 20 рублей за штуку.

Перфорированные пластины из оцинковки толщиной 1,5-2 миллиметра;
Перфорированные ленты, отличающиеся от пластин меньшей толщиной и гибкостью;
Шпильки и болты с широкими шайбами;
Ползуны, или крепежи-салазки, делающие соединения подвижными.

Жесткое крепление стропил к мауэрлату

Жесткость обеспечивается за счет:

Фигурного выреза в ноге, которым она опирается на мауэрлат (седла);
Подшивкой к стропилу опорного бруска, который крепится к нему на шпильках или болтах.

Крепление с опорным бруском.

Кроме надежного упора, необходима фиксация ноги, предотвращающая ее горизонтальное или вертикальное смещение относительно мауэрлата. Она может осуществляться несколькими способами.

Используемая фурнитура	Описание соединения
Гвозди	Нога прибивается двумя гвоздями, вбитыми через нее в брус под косыми углами с обеих сторон, и третьим длинным гвоздем сверху

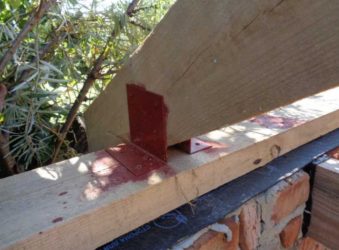

Уголки, кронштейны	Они подшиваются саморезами между брусом и стропильной ногой с обеих сторон
Перфорированная лента	Лента охватывает ногу петлей, предотвращая ее смещение

Обратите внимание: мауэрлат в сильные снегопады и при боковом ветре испытывает сильные деформирующие нагрузки, поэтому ослаблять врезками сам брус не рекомендуется.

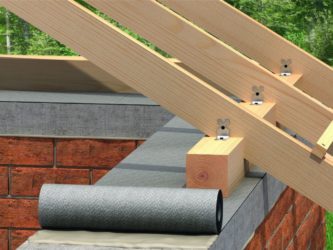

Скользящее крепление к мауэрлату

Для подвижной фиксации используется соответствующая фурнитура — оцинкованное крепление «салазки» или упрощенный вариант ползуна — накладные уголки с удлиненными пазами для гвоздей или саморезов.

По понятным причинам в этом случае они не затягиваются (или не добиваются); между шляпкой и уголком должен оставаться незначительный просвет (не более миллиметра).

Скользящее соединение с оцинкованными ползунами.

Крепление к балкам

Именно таким способом чаще всего сооружается стропильная система полутораэтажного брусового дома своими руками: стропильные ноги крепятся не к мауэрлату, а к поперечным балкам, заодно выполняющим функцию потолочных балок первого этажа.

У устройства такой стропильной системы есть несколько тонкостей.

В отсутствие мауэрлата нагрузка на стены будет не распределенной, а точечной, что заставляет серьезно отнестись к их несущей способности в регионах со снежными зимами;
Балки должны выступать за линию стен примерно на 400 миллиметров, образуя свесы, защищающие стены от осадков;
При больших снеговых нагрузках для придания соединению с балкой большей жесткости в обеих соединяемых деталях выполняются пропилы (соединение «зуб с шипом»). При этом гнездо в балке не должно быть шире 1/3 ее поперечного размера: в противном случае пропил будет ослаблять ее.

Соединение «зуб с шипом».

Для жесткой фиксации стропил к балкам используются:

При равной ширине стропила и балки — накладные перфорированные пластины;

Именно такое крепление использовано на снимке.

При большей ширине дервянной балки — перфорированные уголки.

Крепление к коньку

Здесь возможны два варианта:

Ноги крепятся к брусу конька встык. В этом случае их концы подгоняются к плоскостям конька и фиксируются к нему накладными уголками;
Кроме того, коньковый прогон может быть подшит к соединенным друг с другом стропильным ногам снизу. При соединении стропил встык они связываются парой накладных перфорированным пластин; однако более прочным будет соединение стропильных ног внахлест и их крепление шпилькой или болтом с широкими шайбами. Соединение можно дополнительно усилить клеем (ПВА или любым столярным).

Коньковый прогон подшивается в соединению опять-таки накладными уголками и обеспечивает жесткое крепление стропильных ног по собственной продольной оси.

Соединение стропил без конька

Инструкция по выполнению такого соединения повторяет уже описанные способы соединения стропил:

Ноги могут соединяться встык с использованием оцинкованных накладок;

Стропильные ноги соединяются оцинкованными накладками.

Вместо стальных могут использоваться накладки из толстой фанеры.

Как вариант, они могут быть стянуты шпилькой внахлест.

Аналогичными способами к ним крепятся промежуточные затяжки, в дальнейшем использующиеся в качестве потолочных балок мансарды.

Размер имеет значение

Какими должны быть размеры бруса для стропил?

Вот таблица расчета диаметра бруса для стропильной ноги (вернее, если быть точными, размеров его сторон) в зависимости от шага между стропильными ногами и пролета отдельной ноги.

Шаг, мм	Пролет, метры
3	3,5	4	4,5	5	5,5	6
900	150х50	175х50	200х50	175х75	175х75	200х75	250х75
1100	150х75	150х75	175х75	175х75	200х75	200х75	200х100
1400	125х75	175х75	200х75	200х75	200х75	200х100	200х100
1750	150х75	200х75	200х75	200х100	200х100	200х100	250х100
2150	150х100	175х100	200х100	200х100	250х100	250х100	—

Типичный размер бруса для мауэрлата — 150х150 мм.

Стропила из доски 50х150 опираются на брус мауэрлата сечением 150х150 мм.

Размер балок при нормированной удельной нагрузке в 400 кг/м2 вычисляется по еще одной таблице:

Пролет, метры	Шаг балок, метры	Сечение балки, мм
3	0,5	150х50
1	150х100
4	0,5	150х100
1	200х100
5	0,5	200х150
1	250х150
6	0,5	200х150
1	250х180
7	0,5	250х150
1	300х200

На фото — наборные балки из доски 150х50 мм.

Заключение

Надеемся, что наши рекомендации помогут уважаемому читателю самостоятельно разобраться в проблемах строительства. Узнать больше о способах монтажа стропильных систем ему позволит видео в этой статье. Успехов!

Источник: https://rubankom.com/montazh/stroitelstvo/1208-kak-krepit-stropila-k-brusu

Как закрепить стропила: крепление к брусьям, мауэрлату и другим элементам крыши

Виды креплений
Кровельные крепежные материалы
Методы крепления стропил к мауэрлату

Надежность любой строительной конструкции обеспечивается за счет двух основных факторов – нужного объема качественного материала, и определенное количество крепежей. То же касается и стропильных каркасов всех типов крыш. Однако возникает закономерный вопрос: как крепить стропила к различным элементам – мауэрлату, коньковым брусьям, подкосам и прочим? Несоблюдение правил монтажа, и недостаточное количество крепежей может привести к опасным последствиям, вплоть до разрушения всей конструкции.Чтобы сборка стропильной системы осуществлялась правильно стоит соблюсти все нормативные правила, прописанные в СНиПах, которые регулируют весь процесс строительства крыш, начиная с этапа проекта до крепления доборных элементов.

Виды креплений ↑

Одна из задач, которую необходимо решить еще на стадии проектирования, это как наиболее равномерно распределить нагрузку на стены строения, создаваемую весом крыши, в том числе и стропилинами. От этого подбирается схема каркаса (висячая или наслонная), и уже после определяются виды крепежей.Однако, несмотря на выбранную схему стропильной системы, все виды фиксации отдельных деталей можно разбить на несколько основных групп:

Крепеж стропилин к брусьям мауэрлата;
Соединение отдельных стропил между собой при наращивании длины;
Обеспечение прочностных характеристик и жесткости стропильного каркаса путем фиксации с дополнительными элементами: подкосами, бабками, прогонами и прочими.

Однако стоит знать, что, например, крепеж стропилин к мауэрлату не всегда возможен. Такая ситуация может возникнуть в нескольких случаях:

На сложных двухскатных или вальмовых типах крыш, когда угол наклона плоскостей скатов различный. В такой ситуации крепеж стропил осуществляют на балках перекрытия здания.
В ситуациях, когда проводится реконструкция старого строения и углы наклона разные. Монтаж происходит также на перекрытии здания.
Когда состояние стен не позволяет установить на их срезах мауэрлат (в старых строениях), а монтаж балок перекрытия более целесообразен.

С сочетанием всех этих вариантов соединений обеспечивается сборка всего каркаса крыши. Но, выполнение таких работ невозможно без использования соответствующей номенклатуры крепежей.

Кровельные крепежные материалы ↑

Наличие многочисленных точек крепления требует соответствующих объемов и разнообразия номенклатуры крепежных материалов.

Выполнить различные виды фиксации можно с использованием следующих метизов.

Гвозди. Наиболее старый и простой способ соединить две детали стропильной системы. Обычно вбиванием гвоздей можно прикрепить стропилины к мауэрлату, соединить их между собой, осуществить монтаж дополнительных элементов: прогонов подкосов и прочих. Наиболее ходовые метизы 150 и 200 мм, более мелкими осуществляют крепеж с помощью дополнительных крепежных материалов.
Скобы. Применяются для соединений стропил с мауэрлатом, между собой в коньке и другие варианты фиксации. Изготавливаются обычно из обожженной проволоки диаметром 6 мм и заточенными концами.
Гвоздевые полосы. Пластинки стали, с цинковым покрытием имеющие несколько рядов зубов длинной до 8 мм. Вбитые в древесину обеспечивают надежную фиксацию деталей.

Кроме того в креплениях могут использоваться нагели (в деревянных строениях), металлические шпильки для наращивания длинны стропил и прочие варианты крепежей.

Важно

При выборе крепежей важно подобрать их соответствующего качества, и с требуемыми размерами. К примеру, гвозди обеспечивают надежное соединение при вбивании их в детали минимум на 50 мм!

Методы крепления стропил к мауэрлату ↑

Один из основных креплений в процессе сборки каркаса крыши, это соединение стропил с мауэрлатом. За счет этих точек фиксации обеспечивается равномерное распределение нагрузок создаваемых конструкцией.

Метод крепежа подбирается зависимо от материала постройки, и конкретных ситуаций.

Жесткий метод крепежа ↑

Второе название – крепление с вырубкой. Это наиболее распространенный метод, позволяющий создать надежный монтаж стропил на брусья мауэрлата.

Осуществляется двумя приемами, с выборкой части материала в месте крепления стропилины, либо с предварительной нашивкой подпорных брусьев. Чаще всего используется первый вариант.

На заметку

Стоит знать, что при выборке древесины с тела стропил может немного измениться угол наклона ската, однако это не столь критическая ситуация, главное чтобы все стропила в одном ряду находились на одном уровне!

Процесс выполняется поэтапно с соблюдением технологии.

1Изначально готовится шаблон, по которому будет осуществляться вырубка. Однако подготовка стропил таким способом возможна, только если мауэрлат уложен точно по уровню и не имеет никаких изъянов. В противном случае придется подгонять каждую стропилину индивидуально.

Совет

Глубина зарубки на шаблоне, и соответственно на стропилине не должно превышать 1/3 часть ее ширины!

Готовый шаблон нужно проверить, пройдясь вдоль балок мауэрлата прикладывая его к поверхности. Небольшие отступления в несколько миллиметров вполне допустимы и не повлияют на качество сборки стропильной системы.

2Готовый шаблон прикладывается к стропилу при соблюдении одинакового расстояния вырубки от коньковой части (именно от нее, длина карниза потом будет обрезаться!).3Пропилы делаются с помощью электрической пилы или же ручной ножовки. Пиление нужно осуществлять очень аккуратно не прорезая доску больше требуемой ширины. Чтобы снизить процент брака лучше выполнять резку ручными пилами, в особенности, если опыт работы с электроинструментом отсутствует.4Шаблоном нужно проверить все готовые посадочные гнезда на стропилах.5Если сборка стропильных ног осуществляется на крыше, то можно подавать готовые детали наверх, где их крепят к мауэрлату скобами, гвоздями или уголками.

Жесткое крепление с подпорным брусом ↑

Подобный способ применяется для монтажа стропил на небольших деревянных строениях. С использованием такого способа намного проще монтировать стропильные пары, так как о жесткой фиксации их можно сдвигать вдоль строения выбирая необходимое положение.

Для этого к стропилам гвоздями или болтами крепятся дополнительные элементы длиной 400-500 мм, на которых делается вырубка под мауэрлат. Сечение доски может соответствовать толщине стропила, но если они более тонкие, то подпорный брус можно смонтировать с обеих сторон.

На заметку

Стоит знать, что единой системы жесткой фиксации стропил не существует, и разные мастера выполняют это крепление разными способами!

Скользящие крепления стропил ↑

Этот метод необходимо использовать при сборке стропильных систем на деревянных срубах.

На заметку

Это обусловлено тем, что после сборки, сруб должен выстояться с готовой крышей. Вследствие того что древесина за это время усыхает здание дает значительную усадку. Если использовать жесткое крепление стропил, то в результате данный процесс приведет к деформациям стропильной системы.

Скользящий метод монтажа заключается в укладке стропил непосредственно на венцы здания, где они и закрепляются.

Важно

Важно знать, что мауэрлат не монтируется в деревянных домах, именно верхние венцы стен выполняют его функцию!

Но, скользящие стропила укладываются только в случае наличия в схеме каркаса конькового бруса с упором на стойки. Эти опоры в свою очередь дополнительно усиливаются подпорками – бабками.

К мауэрлату и коньковому брусу стропилины прикрепляются за счет использования уголков из оцинкованной стали, или гвоздевых пластин. Но, в первом случае элементы укладываются поверх венцов, а на коньковый брус нужно осуществить вырубку.

Уголки жестко фиксируются к мауэрлату, но за счет двухсоставной конструкции они должны обеспечить скольжение стропила (так называемая скользящая опора) с возможностью изменения углов наклона. Это и компенсирует возможные будущие подвижки всего каркаса крыши.

На коньках лучше всего для обеспечения скольжения монтировать пластинчатые шарниры.

Совет

Также иногда при строительстве бань с оцилиндрованного бруса используется скользящий крепеж с запилом. Древесина стропила выбирается по дуге под геометрию венца сруба.

Наслонное крепление ↑

В отличие от висячего способа наслонное крепление обеспечивается упором стропила в мауэрлат, а не укладкой его поверх бруса.

На заметку

Наслонный крепеж отлично подходит для реконструкции старых конструкций, когда можно заменить один из элементов.

Выполняется такая фиксация следующим образом.

Нужно точно определить угол наклона стропил, и отмерить их длину с упором на мауэрлат.
При достаточной ширине стропила нужно сделать запил доски под упор. Такой зуб не позволит скользить элементу поперек мауэрлата.
Для предотвращения скольжения вдоль опоры, по бокам стропила фиксируются металлическими уголками, или скобами из обожженной проволоки.
Чтобы сформировать карниз в таком случае крепежа стропилин на них дополнительно монтируют кобылки, изготовленные из доски с сечением не менее 30-35 мм.
В коньках лучше всего выполнить крепление с упором на брус.

При наслонном креплении стропил длиной более чем 4500 мм, их нужно дополнительно усилить упорами на промежуточные опоры (прогоны, или подкосы).

Выбирая тот или иной способ крепления стропил, стоит помнить, что только достаточное количество точек крепления обеспечит прочность и жестокость конструкции. Экономия на материалах недопустима, так как и использование несоответствующих по сечению досок и брусьев. В противном случае эксплуатация такой кровли будет попросту недолговечной и опасной.

(10 votes, average: 0,00 5)

Источник: http://stylekrov.ru/kak-krepit-stropila.html

Как производится крепление стропил

Стропильная система является каркасом всей крыши. Именно эта конструкция берет на себя все нагрузки и является основой для кровельного покрытия. Но чтобы эта система работала исправно и надежно, следует правильно произвести крепление стропил. Эту работу можно выполнить различными способами. Многое будет зависеть от места, где производится крепление стропильных ног, а также от типа самой системы. Так как правильно выполнить поставленную задачу? Какие варианты крепления стропил существуют? Об этом и пойдет речь.

Крепим к мауэрлату

Стропильная система – это довольно сложная конструкция. В нее входят множество элементов. Именно поэтому очень важно правильно прикрепить каждую деталь к нужному месту. При возведении каркаса будущей крыши по всему периметру стен дома монтируется мауэрлат. Этот элемент должен равномерно распределять все нагрузки. Именно сюда, чаще всего, производится крепление нижней части стропил. Исключение может быть только в том случае, если роль мауэрлата играет верхний брус деревянного дома. Но и в этом случае крепеж производится аналогично.

Так как сделать крепление стропил к мауэрлату? Какие варианты предлагают профессиональные строители? Здесь существует несколько способов крепления, а именно:

Первый вариант крепежа называется жестким. Такое соединение считается наиболее надежным. Но при этом вам придется потратить больше сил и времени. Суть такого крепления стропил заключается в следующем. В ноге делается запил. Он должен своей геометрией повторять форму мауэрлата. Глубина запила не должна быть более одной трети ширины стропил. Чтобы облегчить работу можно сделать шаблон. Его делают по первой стропиле. Далее с помощью шаблона можно запилить остальные. Но такой вариант можно использовать только в том случае, если мауэрлат ровный и лежит строго по горизонтали. В противном случае каждый крепеж нужно будет подгонять по отдельности.
Закрепить стропила можно и с применением упорного бруска. Такой способ довольно прост, поэтому его рекомендуют использовать новичкам. В этом случае крепление стропил к мауэрлату производится с использованием двух брусков. В их качестве выступают доски с толщиной не менее 40 миллиметров. Их нужно закрепить с двух сторон каждой из стропил. Делать это лучше всего с помощью гвоздей. Далее упорные брусья крепятся к самому мауэрлату. При таком способе крепления стропил легко регулировать и угол наклона ската, и длину свесов.
Еще один вариант выполнения подобной работы – это применение скользящего метода. Таким способом стоит крепить в случае, если дом выполнен из дерева. Этот материал дает усадку. Чтобы стропильная система не «развалилась» все места соединения должны быть подвижными. Для того, чтобы скреплять скользящим методом, необходимо приобрести специальные фиксаторы. Такая конструкция состоит из двух частей. Одна монтируется на стропилу, другая на мауэрлат. В результате получается подвижное крепление, читайте также: скользящая опора для стропил.

Это основные виды соединения стропил и мауэрлата. Довольно часто их комбинируют. Например, если нужно покрыть крышей сруб (стены выложены из бревен), то применяют скользящий метод. Но для большей прочности в стропилах делают запил по дуге. Такой способ более трудоемкий и не каждому «новичку» под силу.

по теме:

Крепим к коньковому прогону и между собой

Крепление стропил нужно делать не только в нижней части, но и наверху. Тут многое будет зависеть от типа самой системы. Если используется наслонный вариант, то сверху крепление стропил будет производиться к коньковому брусу или прогону. В случае применения висячей системы, дела обстоят немного иначе. В этом случае крепить стропила нужно друг к другу.

А как правильно крепить стропила в верхней части? Какие методы тут можно использовать? На эти вопросы специалисты ответят следующим образом:

- крепление можно провести путем врубки в полдерева. Такой способ применяют и в случае висячей, и при наслонной системе. Чтобы крепить этим способом, необходимо сделать на краях стропил выемку на половину их толщины. Далее, эти участки соединяют друг с другом и производят крепление с помощью гвоздей или других приспособлений;
- крепление стропил между собой можно произвести и внахлест. Как правило, такой способ используется в случаях висячей системы. При этом в качестве стропил должны использоваться толстые доски. Они просто накладываются друг на друга и закрепляются;
- привязать стропила к коньковому прогону можно подрезав их торцы. Именно такой способ используется чаще всего. Для его исполнения стропила складываются внахлест. Затем делается ровный спил. В результате концы стропил будут идеально стыковаться друг с другом.

по теме:

Существуют и другие варианты подобного крепления. Например, некоторые специалисты рекомендуют применять систему «шип-паз». Но такой способ требует серьезных навыков в столярных работах. Поэтому его применяют не так часто.

Как сшивать

Если дом небольшой по ширине, то особых проблем с поиском материала для строительства не будет. Но если строение большое, то может понадобиться такая операция, как крепление стропил из нескольких частей или наращивание. А как можно справиться с такой задачей? Здесь строители советуют крепить части между собой одним из следующих способов:

Крепление можно производить встык. В этом случае концы обоих частей стропил запиливаются строго под девяносто градусов. Далее они стыкуются и закрепляются планками, накладками из досок или зубчатыми пластинами. При этом гвозди или саморезы нужно размещать в шахматном порядке.
Крепить обе части стропил можно внахлест. Именно такой способ применяется чаще всего. В этом случае две части совмещаются так, чтобы был нахлест не менее одного метра. Далее крепление производится с помощью гвоздей, забитых в шахматном порядке. Вместо этого можно применять шпильки с гайками.
Чтобы добиться максимальной прочности соединения стропил выполненных из бруса, лучше применять метод сращивания косым срубом. В этом случае на концах делается срез под углом в 45 градусов. Такие выемки на обеих частях стропил должны идеально совпадать. Если так не получилось и остался зазор, то следует доработать поверхности рубанком и наждачкой. После этого концы брусьев стыкуются, и производится крепление с помощью болтов или шпилек.

Диагональные или основные стропила не всегда можно выполнить из цельной доски или бруса. В этой ситуации без сращивания двух частей вам не обойтись. Но выполняя эту работу нужно помнить об основном правиле. Такое соединение должно быть прочным, ведь на него будут оказывать влияние сильные нагрузки. Поэтому крепление нужно делать качественно и не спеша.

Что применяют при работе

Как крепить стропила к мауэрлату или между собой, об этом было рассказано чуть выше. Существует множество вариантов сделать эту работу. Но чтобы место соединения было прочное, следует применять правильные крепежные приспособления. Конечно, в первую очередь речь идет о гвоздях. Именно с их помощью чаще всего и выполняется крепления стропил и других элементов системы. Но существуют и другие приспособления.

При возведении крыши дома могут применяться следующие элементы:

специальная монтажная перфорированная лента;
металлические уголки;
пластины из стали;
опора балки и бруса;
гвоздевые пластины;
проволочная стяжка;
болты с гайками;
скобы;
уголки КР;
кронштейны WB;
крепежные элементы LK и так далее.

Крепеж для стропильной системы выпускается в большом ассортименте. Каждый из них имеет свои особенности применения, плюсы и недостатки. Довольно часто для надежного крепления используют металлические уголки и пластины. Такой крепеж для стропил позволяет надежно удерживать последние на своем месте. У конька чаще всего применяют уголок.

Пластины для крепления стропил могут быть как простыми стальными полосами, так и иметь гвоздевой вид. Последний вариант не нуждается в дополнительном креплении (тут не используются гвозди или саморезы). На обратной стороне пластины уже имеются тонкие и острые выступы, с помощью которых она и монтируется. Но тут есть одна тонкость. Гвоздевую платину можно использовать только в том случае, если стропильная пара собирается на горизонтальной поверхности, а уж потом устанавливается на свое место.

Очень часто применяют еще один крепежный элемент – это скобы. Они представляют собой металлический прут, согнутый с обоих концов под прямым углом. С помощью скоб можно усиливать места крепления стропил к мауэрлату или к коньковому брусу.

Уголки КР выпускаются в большом ассортименте. их цель – это не допустить ослабление болтового соединения. Кронштейны WB используются для крепления стропил к брусьям стен. При этом делать вырубки нет необходимости. Поэтому их применение значительно упрощает и ускоряет работы.

Некоторые рекомендации

Крепление стропил к коньковому прогону, мауэрлату или между собой – это важная задача. Чтобы выполнять такую работу правильно, следует воспользоваться следующими рекомендациями от специалистов:

Не важно, из какого материала выполнены стены дома, всегда нужно делать мауэрлат. Пеноблок, кирпич или что-то другое, все это не даст нужную горизонтальность. В результате крепление стропил будет делать сложнее. К тому же, мауэрлат позволит равномерно распределить нагрузку на стены. Исключение может составить только дом, который сделан из брусьев или бревен. Но и тут без мауэрлата будет трудно обойтись, если самый верхний ряд уложен не строго по горизонтали.
Если стропильные ноги сшиты из двух частей, то место соединение необходимо усилить. В этом случае под ним устанавливаются подкосы или стойки. В этом случае, для крепления дополнительных опор, можно использовать пластины различных видов.
Если в стропильной системе не используется коньковый прогон (висячая конструкция), то верхнее место соединения фермы следует усилить. В этом случае помимо обычного крепления стропил между собой применяются металлические уголки или пластины.
Особые сложности может вызвать монтаж каркаса вальмовой крыши. Здесь, кроме основных стропил, применяются диагональные и нарожники. Именно с креплением их могут возникнуть трудности. Диагональные стропила верхним концом крепят к торцу конькового прогона и с основной стропиле. При этом используют метод врубки. На самой диагональной стропиле следует сделать вырубки или набить специальные бруски. К ним и будут крепиться нарожники.
Если делается жесткое крепление стропил к мауэрлату с применением шаблона, то нужно быть внимательным. В первую очередь вы должны убедиться, что соблюдена и горизонтальность и вертикальность. Мауэрлат должен лежать ровно. Сделав шаблон, не спешите делать спилы на остальных стропилах. Следует пройти по всем местам крепления. Это необходимо чтобы проверить идеально ли подходит шаблон.
Делая монтаж, вначале ставят две крайние фермы, по обеим сторонам дома. Затем между ними натягивают веревку. Она будет служить ориентиром, чтобы остальные стропильные пары крепились на одном уровне.
Если используется способ с упорными брусками, то дополнительных элементов фиксации от опрокидывания делать не стоит. Но только в том случае, если крепление производится с двух сторон стропил. Во всех остальных вариантах необходимы дополнительные приспособления, которые будут предотвращать опрокидывание.
Скользящее крепление можно использовать не всегда. Так как снизу надежного упора не будет, то коньковый прогон должен быть обязательно. Поэтому такой способ крепления стропил к мауэрлату применяется только при наслонной системе.
Еще один нюанс касается скользящего метода. Если таковой применяется, то сверху следует крепить стропила с помощью шарнирного соединения. С его помощью можно погасить вертикальные нагрузки.
Выбирая место, куда будет крепиться стропила, следует избегать проблемных участков. Это, главным образом сучки. Место вокруг них достаточно непрочное. Если сюда произвести крепление стропил, то соединение будет ненадежным. Если на участке обнаружено место подверженное гниению, то такой деревянный элемент использовать категорически нельзя.

по теме:

Многие специалисты советуют дополнительно скреплять места соединения стальной проволокой. С ее помощью вся система будет более надежной. Кроме того, перед монтажом необходимо в обязательном порядке обработать все деревянные элементы специальными пропитками. Они предохранят всю конструкцию от возгорания, а также от плесени и жучков.

Источник: https://kryshagid.ru/stropilnaya-sistema/kreplenie-stropil-krepezhami.html
