Устройство стропильной системы двухскатной крыши своими руками
Конструктивно двускатная конструкция крыши наиболее простая в изготовлении. Она может иметь несколько отличающихся видов: ломаная, ассиметричная и симметричная, но в целом ее конструкция выглядит примерно одинаково во всех случаях. В отличии от других видов, устройство стропильной системы двухскатной крыши своими руками выполнить сможет любой, имеющий строительные навыки, человек.
Элементы конструкции стропильной системы
- стропильная нога – это наклонная балка из бруска с сечением 150х50 мм, соединяющая конек и мауэрлат. На этот элемент ложится основная нагрузка всей кровли, поэтому стропильные ноги нужно располагать на расстоянии 60-120 см. между собой, в зависимости от вида материала для кровли и планируемых нагрузок;
- лежень представляет собой брус, аналогичный мауэрлату, лежащий на внутренней перегородке. В него опираются центральные стойки. У висячей стропильной системы двухскатной крыши, устройство которой несколько отличается от наслонной, этот элемент отсутствует;
- затяжка соединяет между собой две противоположные стропильные ноги в висячей системе, образуя вместе с ними треугольник. Служит для того, чтобы они не разъехались;
Стропила двускатной крыши
- стойки подпирают конек и упираются в центральную несущую стену здания. Они принимают часть нагрузки всей кровли и передают на стену. Изготавливают стойки из бруса;
- подкосы соединяют стропильные ноги с жесткими несущими элементами: стойками и затяжками. Это в несколько раз увеличивает жесткость конструкции;
- обрешетка набивается на стропила двускатной крыши сверху. Делают ее из досок толщиной до 30 мм. Может быть сплошной, разреженной и из листовых материалов. Обрешетка несет функцию опорной плоскости для кровли, а также придает дополнительную жесткость всей стропильной системе двухскатной крыши. Устройство обрешетки того или иного типа зависит от требований, предъявляемых к кровельному материалу;
Стропильные системы наслонного типа
- конек – это брусок, соединяющий все стропильные ноги в местах их крепления друг к другу в верхней части крыши. Он имеет горизонтальное расположение;
- свесом называется, выступающая за стены до 40 см, часть стропильных ног. Он нужен для того, чтобы дождевая вода не мочила стены;
- кобылки – это дощечки, прибиваемые к стропильным ногам в случае отсутствия свеса. Они играют роль удлиняющих элементов.
Полезный совет! Использовать кобылки предпочтительнее, чем делать длинные стропильные ноги. Сгнившую кобылку заменить гораздо проще и дешевле. Ведь в этом случае не придется разбирать всю кровлю.
Стропильные системы висячего типа
Перед тем, как начинать устройство стропильной системы двухскатной крыши своими руками необходимо определиться с ее типом и рассчитать потребность в материалах. Висячую систему устраивают в тех случаях, когда в конструкции здания не предусмотрена внутренняя несущая стена, или если необходимо просторное чердачное пространство, например для строительства мансарды. Количество пиломатериала рассчитывают, исходя из площади перекрытия и высоты крыши.
Полезный совет! Стропильные ноги можно скрепить между собой на земле, а не «по месту». Это дает возможность более точно выдержать углы по шаблону. В случае висячей конструкции, этот способ единственно возможный. Смонтированные на земле треугольники просто устанавливаются на предназначенные для них места и закрепляются.
Монтаж стропильной системы своими руками
Порядок проведения работ при сооружении стропильной конструкции может быть следующий:
- установка и крепление мауэрлата на наружные стены. Он укладывается с той стороны, куда планируется делать наклон крыши. Предпочтительно, чтобы эти стены были параллельны внутренней несущей стене здания. Под брус необходимо положить слой гидроизоляции любого типа;
- укладка лежня производится аналогично сооружению мауэрлата;
Устройство стропил для сруба
- на лежень вертикально устанавливаются стойки. Закрепить их можно в паз или металлическими уголками. От высоты стоек напрямую зависит угол, под которым наклонена кровля, поэтому если требуется сделать крышу с заданным углом, то вычислить высоту стоек можно с использованием простейших тригонометрических формул. К примеру, для угла в 45 градусов, необходимо, чтобы высота стоек была равна расстоянию между мауэрлатом и лежнем. Расстояние между стойками должно соответствовать желаемому расстоянию между стропилами двускатной крыши;
- все стойки соединяются между собой коньком, который должен лечь строго горизонтально.
На этом устройство основных несущих элементов можно считать законченным. Следующим этапом в устройстве стропильной системы двухскатной крыши своими руками является установка стропил.
Стропильная система для двухскатной крыши
Как уже было сказано ранее, стропильные ноги можно скреплять между собой внизу на земле. Для этого изготавливается шаблон из небольших брусков с заданным углом и длиной. Затем по нему делается необходимое количество стропильных ног. Если система висячая, то они еще соединяются затяжками. После этого производится установка стропил двухскатной крыши своими руками на место и закрепление их на коньке.
Статья по теме:
Как построить своими руками крышу двухскатную углом. Основные элементы двускатной крыши. Пошаговая инструкция монтажа двускатной крыши. Виды двускатных крыш.
В случае устройства стропильных ног «по месту», они просто укладываются на конек в местах, где находятся стойки и соединяются между собой в верхней своей части. В нижней части они крепятся к мауэрлату. После этого стропилам можно придать жесткость с помощью подкосов. Выполняя установку стропил двухскатной крыши своими руками, необходимо учитывать, что на эти конструктивные элементы приходится самая большая нагрузка.
Схема строения стропил для двухскатной крыши

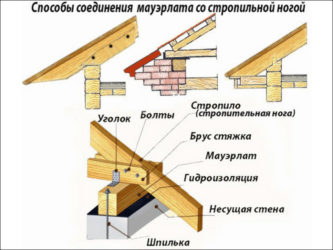

Обеспечить надежность всей конструкции можно, только если все соединения и крепления выполнены грамотно и качественно. Одним из самых ответственных мест во всей конструкции является точка, где стропильная нога контактирует с мауэрлатом. В этом месте равнодействующая всех сил, действующих на кровлю, направлена в направлении стропильной ноги, «смотрящей» под углом вниз. Поэтому стропила со временем могут разъехаться. Задача стоит такая, чтобы эту равнодействующую направить перпендикулярно стен, то есть в направлении действия силы тяжести.
Сделать это можно двумя способами:
- Упереть стропильную ногу под углом в мауэрлат и прибить гвоздями. В этом случае нужно будет делать кобылки, так как свес не образуется.
- Сделать прямоугольный вырез в стропильной ноге, которым она будет упираться в мауэрлат. Такая конструкция более надежная.
Удлинение стропильных ног с помощью кобылок
Крепление стропил к мауэрлату любым из этих способов позволит избежать деформации стропильной конструкции.
Устройство обрешетки и мелких элементов
Когда вся основная конструкция уже установлена и нет сомнений в ее надежности, можно приступить к монтажу остальных элементов. Вначале можно закрыть фронтоны досками. Это позволит обрезать пиломатериал «по месту» более ровно. Если требуется монтаж кобылок для устройства свеса, то производятся и эти работы. К кобылкам крепят карнизную доску и подшивают карниз.
Обрешетку делают из досок с необходимым шагом или сплошную. Начиная с нижней, прибивают доски на нужном расстоянии друг от друга. Первая доска должна быть прибита строго параллельно карнизу.
Стропильная система двускатной крыши — вид изнутри
Полезный совет! Если нет возможности приобрести большое количество обрезного материала, то обрешетку можно делать и из необрезной доски. Важно только, чтобы кора была удалена, а первая доска все равно была обрезная.
Монтаж стропил двускатной крыши дело ответственное, так как от этого зависит прочность и долговечность всей сооруженной конструкции. Выполнить эту работу нужно качественно.
Установка стропильной системы двухскатной крыши (видео)
REMOO В ВАШЕЙ ПОЧТЕ
Источник: http://remoo.ru/stroitelstvo/ustroystvo-stropilnoy-sistemyi-dvuhskatnoy-kryishi-svoimi-rukami
Стропильная система для двухскатной крыши — правила
Стропильная система для двухскатной крыши
Выбор именно двухскатного типа крыши для частного малоэтажного строительства легко можно объяснить. Дело в том, что она наиболее легка в конструктивных деталях и подойдет для тех, кто хочет самостоятельно построить дом, а также такая крыша отличается дешевизной.
Сама стропильная система для двухскатной крыши состоит из двух прямоугольных частей, сложенных друг к другу верхней стороной. Благодаря этому осадки, попадающие на нее, свободно стекают вниз, не задерживая влагу на поверхности.
Структура двухскатной крыши и стропил
Для правильного расчета и установки стропильной системы нужно знать, из каких компонентов она состоит:
- мауэрлат, который снимает и освобождает систему стропил от нагрузки, перелаживая ее на стенки здания;
- стропильные ножки, функция которых состоит в том, что они составляют каркас для стропильной системы; в случае двух скатов они представляют ровный треугольник;
- соединяющий оба ската конек, расположенный вверху;
- если стропила коротковаты и не могут образовать собой свес, устанавливаются кобылки, служащие их удлинением;
- собственно свес должен отступать от крыши минимум на 4 см, чтобы вода отводилась от стенок во время осадков;
- на внутренней середине крыши должен быть толстый брус – лежень, распределяющий нагрузку всей конструкции крыши;
- стойки, подкосы и затяжка вместе образуют укрепление стропил и равномерное распределение оставшейся нагрузки;
- перпендикулярная стропилам обрешетка, которая окончательно скрепляет все элементы крыши.
Как мы видим, двухскатная крыша имеет много деталей, и очень важным является их правильная установка. Тут требуется большая точность в расчетах.
Типы стропильных систем крыши
В устройстве двухскатных крыш в основном используются такие типы стропил, как висячие или наслонные, но широко применяются также их комбинации.
Висячие стропила характеризуются тем, что опираются своими окончаниями на стенки, таким образом создавая эффект распирания.
Это может довольно плохо влиять на стенки, поэтому стропильные ножки обязательно следует стянуть затяжками. Ими могут послужить различные балки перекрытия, образуя при этом туго стянутый треугольник. Но при этом одной затяжки может быть недостаточно, тогда стропила укрепляются и сверху возле конька, на расстоянии около 5 см от него. Такие стропила можно сделать лишь тогда, когда между обеими стенами, с наружной стороны, нет стеновой перегородки, а также когда дистанция между стенками крыши составляет не более 10 метров. Примерная схема висячих стропил показана ниже.
Висячие стропила
Наслонные стропила отличаются от висячих тем, что имеют посередине перегородку в виде опорной балки. Она предназначена для распределения веса в том случае, если ровно посередине крыши расположена несущая стена.
Эти стропила устроены так, что выдерживают больший вес, чем висячие, поэтому, если расстояние между двумя скатами внизу больше 10 метров, то стоит устанавливать именно такую систему.
Наслонные стропила
Расчеты и выбор материалов для стропил
Так как стропила являются несущей конструкцией всей крыши, к их составу и расчетам нужно отнестись особенно тщательно. Если вы решили устанавливать стропила из дерева, то лучшим выбором станут доски и брусья хвойных пород: они долговечны и меньше поддаются гниению. Также при монтаже стропил используют железо или железобетон, но такие стропила могут быть слишком тяжелыми для зданий, построенных из легких материалов, а также обойдутся намного дороже деревянных.
Основными элементами системы стропил являются: ноги, вертикальные стойки, ригели, подкосы, распорки и конек. Вместе они образуют единую скрепленную между собой конструкцию.
При самостоятельном расчете крыши нужно учесть все мелочи, ведь схема ее достаточно сложна, и если крыша очень большая, то лучше доверить это дело специалистам. Для начала вы должны определиться, какой угол наклона внешних стен будет у крыши. Для кровли с основанием до 10 метров он должен составлять 5-15 градусов, но так как этот угол подходит не для всех кровельных материалов, то нужно сначала выбрать сам материал. Если наклон получился выше 45 градусов, то любое покрытие подходит для крыши.
Также очень важны при расчетах временные нагрузки на крышу в виде ветра и снега, так как только снег дает нагрузку от 80 до 320 кг на метр квадратный. Примерный расчет такой нагрузки вы видите ниже.
Расчет временных нагрузок
После этого просчитывается вес всех слоев кровли, то есть вес обрешетки, контробрешетки, утеплителя, материалов для кровли. Эти два результата складывают – получается общая нагрузка, в связи с которой и подбирают сечение стропильных ног.
Установка стропил для двухскатной крыши
Перед тем, как приступать к креплению непосредственно стропил, следует произвести крепеж мауэрлатов к продольным стенам. Сделать это можно с помощью анкерных болтов.
Теперь можно поэтапно приступить непосредственно к креплению стропил:
- В первую очередь следует сделать шаблон, по которому и можно собирать строительные фермы. Для этого можно взять 2 доски и соединить их с одного края с помощью гвоздя.
- У вас получится конструкция в виде ножек, скрепленных сверху. Свободные края досок кладутся на опоры стропильных ног. Полученный угол – угол наклона вашей будущей крыши. Если вас устроил такой результат, его следует зафиксировать несколькими гвоздями.
- Можно выполнить второй шаблон, по которому будут выполняться запилы на самих стропилах. Чаще всего он изготавливается из фанеры или деревянных реек.
- Затем стропила соединяют. Всю получившуюся конструкцию и называют стропильной фермой. Ее можно уже поднимать на крышу и крепить к мауэрлату.
Варианты крепления
- Между краями этой конструкции протягивается шнур. Это уровень для будущего конька крыши и промежуточных стропил.
- После этого устанавливаются стропильные соединения с уже подсчитанным расстоянием между ними. Оно должно быть не менее 60см. Для дополнительного крепления можно использовать подпоры, подкосы и т.д.
- Далее устанавливается брус для конька (или прогон). К нему непосредственно и крепятся диагональные и короткие стропила.
Установка бруса
Можно сделать конструкцию крыши для мансарды, которая утепляется внутри, или же на отапливаемый чердак, нежилое помещение. Если вы давно хотели именно мансарду, то крышу лучше сделать именно такой формы.
мансардный чертеж
Конечно, если вы планируете не использовать данную площадь, то можно ограничиться привычным вариантом чердака, который выглядит как равнобедренный треугольник. Он обойдется вам в разы дешевле, такая конструкция наиболее простая в монтаже. Особенно, если монтаж вы будете производить самостоятельно, в одиночку.
– стропильная система для двускатной крыши
Если полученная информация окажется для вас недостаточной, массу полезной информации можно получить из видео подобной тематики. Именно в нем можно найти массу интересных моментов, которые многие бы посчитали ненужными при написании статьи. Однако многие новички требуют объяснения основ, многая терминология для них неясна.
Поэтому при просмотре видео, наблюдая работу непосредственно, можно получить ответы на многие вопросы. Соответственно, выполнение собственного задания будет значительно облегчено, многие сложности просто не возникнут. На видео можно увидеть, как именно крепить доски, под каким углом их нужно ставить, какие есть предосторожности и тонкости в этом процессе.
