Как крепить стропила к балкам перекрытия?

В этой статье:

Как производится крепление стропил к балкам перекрытия своими руками? — Дизайн Дома

Крепление стропил к балкам перекрытия обычно требуется при возведении легких мансардных крыш. Выбор оптимального варианта монтажа и соблюдение технологии позволит гарантировать надежность узлов крепления.

Особенности стропильной системы

Проектируя конструкцию крыши, требуется выбрать наиболее подходящий вариант стропильной системы. Это могут быть висячие или наслонные стропила.

Фермы висячего типа обычно применяются для обустройства легкой крыши большой площади. Опорой для висячих стропил служат стены сооружения.

Системы с наслонными стропилами – более сложные и основательные конструкции, в которых стропильные ноги имеют дополнительные точки опоры.

При строительстве кровли стропильная система обычно опирается на мауэрлат – деревянные конструкции, смонтированные на продольных стенах или по периметру здания.

Такой вариант крепления применяется при возведении крыши на кирпичных или блочных домах.

Если по верху стен выполнена монолитная бетонная балка, либо стены выполнены из бруса или бревна, крыша может опираться не на мауэрлат, а на горизонтальные балки, перекрывающие коробку здания в поперечном направлении.

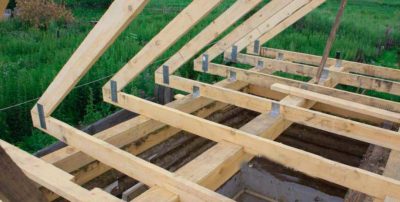

Кровельный каркас с опорой на балки – это наиболее простой вариант строительства легкой мансардной крыши. При проектировании важно правильно рассчитать толщину балок и стропильных ног с учетом нагрузок на кровельную систему. В процессе монтажа необходимо правильно выполнить опирание стропил на балки перекрытия.

Крыша с опорой стропил на балки перекрытия без мауэрлата может монтироваться при условии, что стены здания в состоянии выдерживать высокие точечные нагрузки.

Когда используется стропильная система с опорой на балки перекрытия?

Если опорой висячих стропил служат балки перекрытия, уложенные непосредственно на стену, то такая система создает серьезные точечные нагрузки на строительные конструкции. Обычно такой подход практикуется при строительстве деревянных домов, так как горизонтально расположенные бревна или брус, из которых выполнены стены, способствуют равномерному распределению нагрузок.

Для кирпичных стен нераспределенное давление является разрушительным – в местах расположения балок перекрытия край стены начинает крошиться. Чтобы рассредоточить давление, на гребень стены следует уложить мауэрлат, выполненный из толстого бруса (рекомендуется сечение 150×150 мм).

Если выбран вариант кровли, где предусматривается крепление стропил к балкам перекрытия, то балки укладываются поверх мауэрлата и надежно крепятся к нему. В этом случае под тяжестью кровли стены не разрушаются, так как мауэрлат выполняет функцию разгрузочного элемента стен.

Чтобы максимально обезопасить кирпичные или блочные стены от разрушения под высокими нагрузками, в их верхней части предварительно выполняется бетонный армированный пояс.

Принципы расчета балок и стропил

На этапе подготовки к строительству выполняется расчет стропил и балок перекрытия. При проектировании кровельного каркаса следует учитывать климатические особенности региона, в первую очередь – характерные снеговые и ветровые нагрузки.

На основании табличных данный и требований СНиПа относительно допустимых величин прогиба, выполняется расчет сечений элементов стропильной системы – балок кровли, стропил, деталей ферм. В том числе требуется выполнить конструкционные вычисления для определения шага укладки балок.

Расстояние между балками определяет шаг установки стропил.

Горизонтальные балки укладываются на стены или мауэрлат перпендикулярно длине здания. При проектировании следует учитывать, что балки с обеих сторон должны не менее чем на 40 см выходить за плоскость стены.

Чтобы обеспечить необходимую точность, в первую очередь монтируются крайние балки, а затем их концы попарно соединяются натянутыми шнурами, относительно которых укладываются остальные балки.

Ближе к концам в балках выполняются специальные пазы для надежного крепления стропил.

Принципы крепления стропил к балкам

Существуют различные способы крепления стропил к балкам перекрытия. Важно исключить соскальзывание стропила с опоры. Для этого применяются соединения с пазами и шипами, вырубаемыми в обоих элементах, либо используется металлический крепеж.

Болтовое соединение подразумевает использование комплекта, состоящего из болта, гайки и шайбы. На выступающем конце балки перекрытия с тыльной стороны делается треугольный вырез таким образом, чтобы его гипотенуза располагалась под углом, соответствующим углу наклона стропила.

Под тем же углом запиливается нижняя часть стропильной ноги. Установив стропило срезом на балку, его следует зафиксировать гвоздями, а затем перпендикулярно плоскости стропильной ноги высверлить сквозное отверстие для болта таким образом, чтобы его можно было пропустить снизу через вырез, выполненный в балке.

На болт надевается шайба и узел фиксируется гайкой.

Соединение со сквозными отверстиями ослабляет деревянные элементы, поэтому чаще применяются соединения с зубом, упором, шипом.

Рассматривая варианты, как крепить стропила к балкам, следует отметить, что конфигурация крепления зависит от угла наклона скатов кровли.

Для крыш с крутыми скатами, испытывающими пониженную снеговую нагрузку, достаточно применять крепления с одинарным зубом. Двойной зуб используется при монтаже крыш с углом наклона скатов менее 35 градусов.

Данный вид крепления дает возможность не только увеличить площадь опоры, но и добиться высокой прочности узла.

Врубка с использованием метода одинарного зуба чаще всего выполняется с дополнительным вырезом шипа, препятствующего боковым сдвигам стропила под нагрузками.

В этом случае под шип следует предусмотреть соответствующее гнездо в балке. Чтобы не ослабить балку, глубина гнезда должна составлять 1/3-1/4 от толщины балки.

Вырез выполняется не менее чем за 25 см от края балки перекрытия, чтобы избежать сколов.

Двойной зуб обычно дополняется двумя шипами, упором с шипом или без него, замочным соединением. Чаще всего у обоих зубов глубина врезки одинакова, но при необходимости применяется и врезка на разную глубину. К примеру, дополненный шипом первый зуб врубается на треть толщины опорной балки, а второй – на половину.

Сами по себе пазы не могут удержать стропильные ноги, находящиеся под нагрузкой. Помимо врубки соединительный узел укрепляют металлическим крепежом. Для неподвижных соединений гвозди вбиваются под углом.

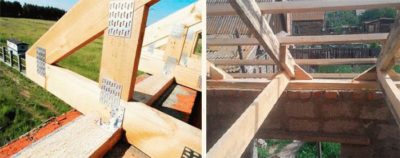

Могут использоваться металлические накладки, хомутовые соединения.

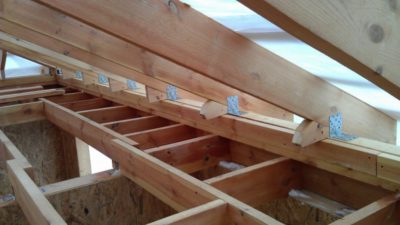

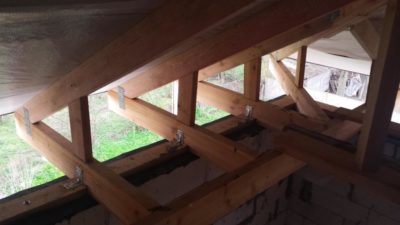

Соединение стропила с балкой (при любой технологии его выполнения) дополнительно следует зафиксировать кованой проволокой, которая закрепляется на анкере, вмонтированном в стену.

Соединение стропил с балкой будет надежным, если :

применяется качественный крепеж (металлические элементы из прочного материала с антикоррозийной обработкой);
аккуратно выполняются запилы и врубки (использование вкладышей и прокладок снижают прочность узла, со временем они могу вылететь или деформироваться);
запилы и врубки выполняются по шаблонам;
применяется специальный стропильный крепеж.

Монтаж стропил на сруб

Установка стропил на сруб имеет свои особенности, та как строения, выполненные из дерева, меняют свои геометрические размеры в процессе усадки, а также при изменении влажности воздуха.

Последний венец сруба следует проверить на горизонтальность, чтобы стропила легли правильно и равномерно передавали нагрузки на конструкцию. Затем размечаются места установки стропил.

Если фронтоны сооружения выполнены из бруса или бревен и на них опирается коньковая балка, то технология монтажа стропил отличается от стандартного жесткого крепежа с использованием врубок с шипом и металлических уголков.

Фронтоны из бревна или бруса в процессе усадки сруба изменяют свои размеры, уменьшившись на 10-15 сантиметров по высоте.

Таким образом, жесткое крепление стропильных ног к стенам и коньковому прогону приведет к деформации стропильных ног, и, как результат, во всей кровле, либо во фронтонах при усадке образуются щели.

Чтобы избежать таких последствий, при монтаже стропил применяются специальные скользящие крепления .

Определяя, как установить стропила на сруб необходимо учитывать, что в данном случае соединения стропильных ног в коньковой части выполняются подвижными – должна иметься возможность менять угол при усадке фронтонов. Для этого стропильные ноги крепятся внахлест с болтовым соединением, либо с применением специальных монтажных пластин из металла (в этом случае — встык с обязательным зазором).

Нижняя часть стропильной ноги может крепиться в паз, выполненный в верхнем венце стены. При этом стропило устанавливается со свесом, величина которого определяется при проектировании. При необходимости стропильная нога устанавливается нижним ребром на бревно без паза. Также используется вариант, когда местом крепления стропильной ноги является горизонтальный брус перекрытия.

Во всех случаях в качестве крепления используется специальный крепежный элемент из прочного металла – «салазки». Крепление может быть открытого или зарытого типа.

Оно позволяет стропилам перемещаться без деформации кровли. Перед тем, как крепить стропила к срубу, следует правильно подобрать крепеж.

Модели различаются длиной хода подвижного элемента (от 60 до 160 мм), количеством отверстий для крепежа.

Если крыша будет испытывать серьезные снеговые нагрузки, «салазки» монтируются с обеих сторон стропильной ноги. При установке скользящего соединения на бревно сруба, необходимо подготовить под место крепежа пластины плоскую площадку.

Источник:

Конструкция вальмовой крыши с опиранием стропил на балки перекрытия. | ГЛАВНАЯ

О вальмовой крыше мы уже говорили в одной из прошлых статей на сайте. Там была описана конструкция крыши с опиранием стропил на мауэрлат. После опубликования статьи, я получил много просьб показать, как сделать вальмовую крышу с опиранием стропил на балки перекрытия, а также ответить на вопрос, можно ли сделать вальмовую крышу с разными углами наклона скатов.

Таким образом захотелось одним примером ʺубить сразу двух зайцевʺ. Сейчас мы рассмотрим конструкцию вальмовой крыши с опиранием стропил на балки перекрытия и с разными углами наклона скатов.

Итак, допустим мы имеем коробку дома из теплоблоков (полиблоков) 8,4х10,8 метров.

ШАГ 1: Устанавливаем мауэрлат (см. рис.1):

Рисунок 1

ШАГ 2: Устанавливаем длинные балки перекрытия сечением 100х200 см с шагом 0,6 метров (см.рис.2). На расчёте балок я больше останавливаться не буду.

Рисунок 2

Самыми первыми ставим балки, которые проходят строго посередине дома. По ним мы будем ориентироваться, устанавливая коньковый брус. Затем ставим остальные с определённым шагом.

Например, у нас шаг 0,6 метра, но мы видим, что до стены осталось 0,9 метра, и могла бы поместиться ещё одна балка, а её нет. Такой пролёт оставляем специально для «выносо́в».

Ширину его не стоит делать меньше 80-100 см.

ШАГ 3: Устанавливаем выноса́. Шаг их определяется при расчёте стропил, о котором чуть позже (см. рис.3):

Рисунок 3

Пока ставим только выноса, соответствующие длине конька, которая будет равна 5 метрам. Длина конька у нас больше разницы между длиной и шириной дома, которая составляет 2,4 метра. К чему это приводит? Приводит это к тому, что угловое стропило не будет расположено под углом 45° в плане (на виде сверху), а угол наклона скатов и вальм будет отличаться. У скатов уклон будет более пологий.

Выноса на мауэрлате достаточно закрепить гвоздями. К длинной балке перекрытия их крепим, например, так (рис.4):

Рисунок 4

Никаких запилов в этом узле делать не надо. Любой запил ослабит балку перекрытия. Здесь мы используем два металлических стропильных крепления типа LK по бокам и один большой гвоздь (250 мм), забитый насквозь через балку в торец выноса. Гвоздь забиваем самым последним, когда вынос уже скреплён с мауэрлатом.

ШАГ 4: Устанавливаем коньковый брус (см. рис.5):

Рисунок 5

Все элементы этой конструкции кроме подкосов выполнены из бруса 100х150 мм. Подкосы из доски 50х150 мм. Угол между ними и перекрытием не менее 45°.

Мы видим, что под крайними стойками лежат брусья опирающиеся сразу на пять балок перекрытия. Делаем это для распределения нагрузки.

Также для снижения нагрузки на балки перекрытия и передачи части её на несущую перегородку, установлены подкосы.

Высоту установки конькового бруса и его длину мы определяем для своего дома сами, делая предварительный эскиз на бумаге.

ШАГ 5: Изготавливаем и устанавливаем стропила.

В первую очередь делаем шаблон стропил скатов. Для этого берём подходящую по длине доску нужного сечения, прикладываем её, как показано на рисунке 6 и делаем разметку с помощью небольшого уровня (линии синего цвета):

Рисунок 6

Высота бруска, который мы наложили на вынос для разметки нижнего запила, равна глубине верхнего запила. Мы её сделали 5 см.

По полученному шаблону делаем все стропила скатов, опирающиеся на коньковый брус, и закрепляем их (см. рис.7):

Источник: https://luchik-center.ru/kak-sdelat/kak-proizvoditsya-kreplenie-stropil-k-balkam-perekrytiya-svoimi-rukami.html

Как производится крепление стропил к балкам перекрытия своими руками?

От того, в каких климатических зонах находится ваш личный дом и из каких видов строительных материалов он сооружен, должна выбираться форма всей крыши, варианты и методы крепления стропил. Это считается главной частью системы, которая держит всю кровлю.

Схема стропильной системы крыши.

Перекрытие кровли – это сложный процесс, который осуществляется по особым правилам. К примеру, крепление стропил к балкам перекрытия производится несколькими разными способами:

с использованием специальной обвязки;
при помощи прикрепления стропил к венцу стен из бревен;
с использованием мауэрлата;
с применением затяжки и особых подстропильных брусков;
через доски перекрытия.

Крепление стропил к балкам

Установка всех элементов осуществляется по особым правилам. Начнем с того, что выделяется 2 вида закрепляемых брусьев:

Висячие (подвесные) элементы применяют при создании жилых домов, имеющих крышу достаточно немалых габаритов.
Наслонные брусья и доски используются, если сооружается дом небольшой площади.

Крепление стропил к балкам перекрытия – сложный процесс, который требует особого внимания. Висячие брусья обычно имеют только одну точку опоры – это стена дома. Вследствие этого возникает горизонтально-распорное давление во всей стропильной системе.

Рисунок 1. Схема соединения стропил зубом и шипом.

Для того чтобы его снизить, применяют брус либо доски. Это так называемые затяжки. Они соединяют ноги каждых встречных стропил перекрытия вместе. Таким образом сооружается безраспорный треугольник, прилегающий к стене дома. Бывает, что затяжки заменяются брусьями перекрытий установленных перпендикулярно относительно стен.

Такое жесткое прикрепление стропил к балкам нередко используют при строительстве мансард. Важно заметить, что такое крепление лучше использовать, если вы уверены, что стены у возводимого вами дома достаточно крепкие и выдержат всю точечную силу тяжести от стропильных брусьев.

При подсоединении деревянных стропил для облегченных крыш, как правило, подбираются брусья перекрытия, имеющие сечение шириной всего 5х15 см. Для устройства свеса крыши подходящий брус должен иметь определенную длину, чтобы оба ее конца выходили за стены на 550 мм.

Также за стену дома выносится и само стропильное бревно. Он должно быть прикреплено к краю самой балки перекрытия.

Закрепление элементов

Прикрепление стропил к балкам – это один из важных процессов при возведении крыши. Чтобы предотвратить возможное скольжение элементов конструкции по кровельной доске, стропильная доска должна быть надежно закреплена с помощью таких вариантов крепежной установки:

Зуб вместе со специальным упором и шипом.
Зуб со специальным упором в конце балки.

В зависимости от того, под каким углом располагаются стропила, они присоединяются либо 2-мя, либо 1-м зубом к балкам перекрытия. Такая конструкция позволяет распределить давление от конкретных досок на всю систему.

Вариант 1: врубка единичным зубом

Рисунок 2. Схема соединения стропил двойным зубом, болтом и хомутом.

Крепление стропил и балочных брусьев при помощи единичного зуба применяется, если крыша строения имеет крутую форму. Другими словами, если угол между досочными элементами и балкой 35° и более. Для надежного сцепления элементов крыши в самом стропиле выполняется зуб с шипом.

В ответной части создается специальный упор, имеющий выемку под шип, которая обычно углублена на 1/4-1/3 от общей толщины ответной доски. Вырезать глубже не стоит, чтобы не ослабить саму балку (рис. 1).

Вырубка гнезд к балкам перекрытия осуществляется обычно на 250 мм от крайней стороны свисающего элемента. Единичный зуб может быть сделан вместе с шипом.

Вариант 2: врубка с использованием двойного зуба

Если же крыша возводимого дома имеет достаточно пологую форму (менее 35°), то крепление стропил производится по-другому. Они укрепляются с помощью врубки 2-мя зубьями. Это необходимо для увеличения опорной площади стропильной доски на каждую балку. Соединение можно сделать несколькими способами:

Замок с вырезанным двойным шипом.
С помощью соединения 2-мя шипами.
Использованием упора с шипом или без шипа.

Врезки в балочные доски обычно создают на одну и ту же глубину. Но если необходимо их установить на разную глубину, стоит взять во внимание несложное правило. 2-ой зуб выполняют на половину толщины вашей балки, а 1-ый – на 1/3 толщины (рис. 2).

Перекрытие можно сконструировать и по-другому. Существует еще более сложный вариант крепления – соединение в конце специальной затяжки. Тогда зуб-упор делается в ноге стропил таким способом, чтобы первая плоскость зуба находилась в конце досочной балки.

Другая плоскость должна упираться в созданный в брусе запил, который изготавливается обычно на 1/3 толщины всей вашей балки. Мастера советуют сооружать зуб-упор как можно подальше от ее края.

Кстати, для обустройства всей вашей системы, при установке балок могут быть использованы металлические либо деревянные крепежные элементы. Обычно используют такие деревянные детали, как:

косынки;
бруски;
вставки для изготовления шипа;
нагели и пластины.

Крепление стропил выполняется с использованием металлических элементов, из которых при создании системы можно выделить:

уголки;
«салазки» и «ползунки» для крепления;
МЗП – зубчатые пластины;
ленты перфорированные;
пластины гвоздевые и закладные.

Перекрытие кровли должно быть достаточно прочным.

Чтобы придать всей конструкции и вашему брусу большую надежность, стропила и балки присоединяют хомутами и болтами, а затем закрепляют петлями из проволоки или железными лентами.

Весь этот узел укрепляется на стене строящегося дома на крайнем болте либо на специально вмурованном костыле.

Материалы для стропил:

Доски.
Брусья.
Балки.
Шайбы, болты, гвозди, гайки,
Хомуты.
Проволока.

Инструменты для стропил.

Молоток.
Пила.
Топор.
Дрель.

Так обеспечивается наиболее прочное крепление стропил. Это позволит вашей конструкции простоять не один десяток лет.

Источник: https://1poderevu.ru/montazh/kreplenie-stropil-k-balkam-perekrytiya.html

Способы крепления стропил к балкам перекрытия

Крепление стропил к балкам перекрытия осуществляется при возведении мансардных крыш с незначительным весом. Узлы крепления получаются максимально надежными, если правильно выбрать вариант монтажа и следовать технологии.

В каких случаях стропильная система опирается на балки перекрытия

Если для висячих стропил балки перекрытия выполняют роль опоры, то система создает высокие нагрузки на строительные конструкции. Такой подход актуален при возведении деревянных домов, ведь брус или бревна, ориентированные горизонтально, обеспечивают равномерное распределение нагрузки. А вот в случае с кирпичными стенами нераспределенное давление может быть разрушительным, что особенно верно для тех мест, где находятся балки перекрытия, в этом случае край стены крошится.

Для рассредоточения давления мауэрлат укладывается на гребень стены. Его изготавливают из толстого бруса квадратного сечения со стороной 150 мм. А вот когда осуществляется крепление стропил к балкам перекрытия, то под тяжестью кровли стены не будут разрушаться, ведь мауэрлат станет выполнять роль разгрузочного элемента. Для того чтобы обезопасить блочные или кирпичные стены, когда на них оказываются высокие нагрузки, в их верхней части следует выполнить армированный пояс из бетона.

Принципы крепления

На сегодняшний день стропила к балкам перекрытия могут крепиться одним из нескольких способов. При этом нужно исключить вероятность соскальзывания стропил с опоры. Использовать для этого необходимо соединения с шипами и пазами, которые подготавливаются в обоих элементах.

Альтернативным решением выступает металлический крепёж. Крепление стропил к балкам перекрытия может проводиться с помощью болтов. В этом случае комплект состоит из гайки, болта и шайбы. На конце балки, которая выступает с тыльной стороны, необходимо сформировать треугольный вырез. Его гипотенуза должна быть расположена под углом, который соответствует наклону стропил. Нижняя часть стропильной ноги запиливается под тем же углом.

Когда стропило будет установлено на балку, его необходимо укрепить гвоздями, а после высверлить сквозное отверстие, которое будет располагаться перпендикулярно стропильной ноге. Отверстия необходимы для болтов, их нужно расположить снизу и пропустить через вырез, который находится в балке.

Шайба надевается на болт, а с помощью гайки можно будет закрепить узел. Деревянные элементы ослабляются со временем, если крепление стропил к балкам перекрытия односкатной крыши осуществляется с помощью сквозных отверстий. По этой причине наиболее распространены соединения шипом, упором и зубом.

Рассматривая варианты крепления, вы должны отметить, что конфигурация будет зависеть от угла наклона скатов. Если скат является крутым, то он будет испытывать пониженную снеговую нагрузку, в этом случае достаточно использовать крепление с одинарным зубом. Двойное применяется при монтаже кровли, если угол наклона меньше 35 °. Этот вид крепления позволяет увеличить площадь опоры и обеспечить высокую прочность узла.

Крепление стропил к балкам перекрытия, фото которого вы отыщете в статье, может осуществляться методом врубки. В этом случае речь идёт об ординарном зубе, который выполняется с вырезом шипа, что исключает боковой сдвиг под нагрузкой. Под шип необходимо предусмотреть гнездо, которое располагается в балке. Для того чтобы не ослабить ее, глубину гнезда необходимо рассчитать с учетом толщины балки, первая составит от 1/3 до 1/4 последней.

Отступив от края балки перекрытия 25 см, необходимо сделать вырез, чтобы исключить сколы. Двойной зуб дополняется парой шипов, замочным соединением и упором с шипом. Последний может быть ещё и без шипа. У обоих зубов глубина врезки должна быть одинаковой, но можно при необходимости использовать врезку на разную глубину. В данном случае речь идет о том случае, когда первый зуб дополняется шипом. Рубка осуществляется на треть толщины опорной балки. Второй зуб при этом врубается наполовину.

Дополнительные рекомендации по креплению

Рассматривая способы крепления стропил к балкам перекрытия, вы должны учесть, что пазы не могут удерживать стропильные ноги, на которые оказывается нагрузка. Помимо врубки, с помощью металлического крепежа необходимо зафиксировать соединительный узел. Если речь идет о неподвижных соединениях, то гвозди должны быть вбиты под углом. Можно применить металлические накладки или соединения в виде хомутов. Крепление стропил к балкам перекрытия двухскатной крыши при любой технологии дополняется кованой проволокой, которая укрепляет соединение и фиксируется на анкере. Последний монтируется в стену.

Как обеспечить надежность соединения

Стропила с балкой будут надежно соединены, если вы используете качественный крепёж. Это должны быть стальные элементы с антикоррозионной обработкой, в основе которых лежит прочный материал. Запилы и врубки следует выполнять максимально аккуратно, при этом не стоит используются прокладки и вкладыши, которые снижают прочность узла, а со временем деформируются или вылетают. Важно использовать шаблоны, если есть необходимость сделать врубку или запил. В процессе работы используется стропильный крепеж.

Крепление стропил к срубу

Система стропил на сруб устанавливается по определенному алгоритму. Это обусловлено множеством факторов. Во-первых, строение из древесины обладает своими геометрическими размерами, которые могут изменяться в процессе усадки. Во-вторых, на крепление может повлиять влажность воздуха. Обязательно нужно проверить на горизонтальность последний венец, чтобы стропила легли правильно, а передача нагрузки на конструкцию была равномерной.

Места установки стропил необходимо разметить. Если фронтоны изготавливаются из бруса и бревен или брусьев, то на них будет опираться коньковая балка, в этом случае технология крепления стропил будет отличаться от жёсткой фиксации, где используются металлические уголки или врубки.

Как избежать ошибки

Фронтоны в процессе усадки будут изменять свои первоначальные размеры, уменьшаясь по высоте на 15 см. Поэтому жесткое крепление стропил к балкам перекрытия гвоздем станет причиной деформации стропильных ног. В результате во всей кровле образуются щели. Для того чтобы исключить такие проблемы, при установке стропил используют скользящие крепления.

Необходимость обеспечения нахлеста при болтовом соединении

Если вы всё ещё не решили, по какой технологии устанавливать стропила, следует учесть, что соединение ног в коньковой части делается подвижным, ведь угол при усадке фронтонов должен изменяться. Стропильные ноги фиксируются с нахлестом, а использовать для этого необходимо болтовое соединение.

В качестве альтернативного решения выступает использование монтажных металлических пластин, при этом важно обеспечить зазор и расположить элементы встык. Стропильные ноги снизу фиксируются с помощью паза, который выполняется в верхнем венце. Стропило должно устанавливаться со свесом, а его величина будет определяться в процессе проектирования. При необходимости крепление стропил мансарды к балкам перекрытия осуществляется таким образом, чтобы элемент располагался ребром на бревне, паз при этом не требуется. Может применяться вариант, когда местом крепления выступает горизонтальный брус перекрытия.

Для справки

В процессе возведения крыши необходимо обращать внимание на все мелочи. От этого, как и от качества используемых материалов, будет зависеть долговечность и прочность строения. Например, при фиксации стропил к балкам перекрытия, что встречается довольно редко, необходимо соблюдать технологию. Такой подход актуален и для деревянных, блочных и кирпичных домов. В том числе и тех, что возведены из пеноблоков.

Заключение

В каждом из этих случаев нужно соблюдать свои особенности монтажа. Например, если стропила крепятся в случае с двускатной крышей к балкам перекрытия, то конструкция получается достаточно прочной. Точечная нагрузка при этом возрастает, но на прочность стен это не оказывает никакого влияния. Всё объясняется одним обстоятельством: при строительстве используются длинные брусья, а балка перекрытия оказывает давление на них, как и стропила. В результате удаётся добиться равномерного распределения нагрузки по всей стене.

Источник: https://autogear.ru/article/343/151/sposobyi-krepleniya-stropil-k-balkam-perekryitiya/
