Монтаж стропильной системы: изготовление и установка стропил, сращивание по длине и соединение стропил в коньке
Стропильная система
Сегодня крыши загородных домов могут иметь практически любую форму. Более того, почти все из них могут быть созданы своими руками, однако объединяет подобные конструкции и то, что монтаж стропильной системы является обязательной частью работ. Этот вопрос вызывает немало сложностей, поэтому в данной статье мы приведем особенности конструкции стропильной системы крыши, укажем правила и нюансы выполнения полного перечня работ по ее устройству.
Возведение начинается с мауэрлата
Мауэрлат – это первое, о чем следует задуматься, когда предполагается монтаж стропил. Он является основанием, на которое передают часть нагрузки стропильные ноги. Кроме того, данная конструкция предназначена для равномерного распределения веса крыши по верхней части стен дома.Как правило, мауэрлат представляет собой бревно или брус, который укладывается по периметру внешних стен. Стоит сказать, что это не единственный вариант устройства оснований для стропильных ног, но другие способы оказываются намного более дорогостоящими.
Когда производится установка стропильной системы, именно мауэрлат позволяет добиться необходимых параметров основания для крыши с минимальными затратами, поэтому данная технология получила широкое распространение в загородном строительстве.
Мауэрлат может обрабатываться различными пропитками, но попадание влаги все равно способно вызвать снижение его срока службы. Для того чтобы такой ситуации не возникало, применяют гидроизоляцию, которая обычно выполняется из рубероида, укладываемого под брус в пару слоев.
Перед тем как выполнять монтаж стропильной системы нужно подготовить место для установки мауэрлата. Обычно основание для него – это армированный пояс, имеющий небольшой отступ от стены дома. В роли мауэрлата можно использовать брус, пропитанный антисептиками, сечением 10х15 см. Лучше, если древесина будет лиственных пород.Предварительно производится раскладка бруса по периметру крыши между фронтонами.
Здесь нужно убедиться, что все элементы основания крыши лежат на одинаковом расстоянии, а их положение проверить по уровню.Стропиловка крыши может быть выполнена только после того, как основание из бруса будет надежно зафиксировано. Для этого сегодня может использоваться несколько способов, однако наибольшей популярностью пользуются анкерные болты, которые укрепляются в армированный пояс во время его заливки.
Для монтажа в брусе высверливаются отверстия, позволяющие зафиксировать мауэрлат с помощью гаек и шайб на анкеры.
При самостоятельном строительстве непросто добиться вертикальности анкеров, заливаемых бетоном. Эта проблема решается просто: когда производится монтаж стропильной системы, необходимо вдоль группы болтов уложить длинную доску, а их положение выставить с помощью угольника.
После того, как бетон наберет должную прочность, устанавливается мауэрлат. Для того чтобы в ходе данной процедуры не возникало перекосов, рекомендуется использовать подставки из небольших дощечек, расположенные под всем брусом. Их вынимают по одной.
Какие бывают виды стропил
Перед тем, как начнется установка стропил, вы должны уже определиться с их типом. Фактически вариантов всего два – наслонные и висячие. Задача стропил – это удержание всех элементов крыши. Если речь идет о небольшой постройке, то достаточно использовать простые стропила, однако для перекрытия протяженных помещений используют уже стропильные фермы, которые образуются за счет использования различных дополнительных элементов.
Установка стропильной системы производится в соответствии с уклоном кровли, ожидаемой нагрузкой от снега и ветра, а также учитывается тип кровельного покрытия и функции чердачного помещения.Висячие стропила – это конструкция, которая опирается только на две точки, например, на стены постройки, а промежуточные подпорки не используются.
Очевидно, что в том случае, когда угол наклона скатов менее 45 градусов, горизонтальная составляющая усилия, передаваемого стенам, будет больше вертикальной, а значит, потребуется принимать определенные меры. Обычно способ нивелировать подобное воздействие вырабатывают еще до того как ставить стропила. Наиболее простым вариантом являются затяжки, которые соединяют стропильные ноги. Это могут быть и деревянные элементы, и конструкции из металла.
Место расположения подобных усилителей зависит от назначения чердачного помещения. Например, если необходимо создать мансарду, то затяжки находятся у основания стропильных ног, а в других случаях могут быть и выше.
Чем выше будет расположена затяжка, тем более прочной она должна быть. Этот же момент нужно учитывать при выборе способа соединения со стропилами.
Когда выполняется монтаж стропильной системы наслонного типа, требуется третья точка опоры, которой обычно является стойка, смонтированная под коньком. Особенность такой конструкции заключается в том, что она может быть использована только там, где есть центральная несущая стена или какие-то надежные опоры, проходящие под коньком. В противном случае применение её нецелесообразно.
Процесс подготовки к монтажу
Стропильные леса на крыше
Перед тем как сделать стропила нужно запастись всем необходимым для выполнения работ на высоте. Конечно, кто-то скажет, что 3-5 метров, отделяющих крышу загородного дома от земли – это не самая большая проблема, однако стоит учитывать, что потребуется поднимать и складировать инструменты и элементы конструкций.
Лучше всего для такой цели подойдут строительные леса, но нельзя забывать и про индивидуальную страховку, особенно, когда производится стропиловка крыши двухэтажного дома.
В ходе подготовки нужно озаботиться и созданием чертежей конструкции крыши. Даже если планируется всего лишь двухскатная кровля для небольшого загородного домика, чертеж позволит избежать каких-либо ошибок.
Не стоит и говорить о том, что более массивные и сложные сооружения без проекта не возьмется строить даже бригада профессионалов.
Изготовление стропил
На роль стропил обычно выбираются брус сечением 50х200, но перед тем как будет выполнена установка стропильной системы необходимо произвести ряд расчетов. В первую очередь потребуется вычислить степень влияние ветровой нагрузки, оценить возможное количество снега на крыше зимой и тоже включить его в расчеты.
Технология монтажа достаточно проста, и включает в себя следующие этапы:
- Подъем. С помощью лесов подготовленный брус поднимается на крышу.
- Нижние концы ног зарезаются так, чтобы превратить мауэрлат в устойчивую опору. Каждый элемент помечают маркером, чтобы в процессе монтажа не возникло путаницы.
- Нижние концы устанавливаются на места и фиксируют с помощью гвоздей.
- Соединение стропил в коньке выполняется так, чтобы их части соединялись внахлест, образуя единую плоскость. Для этого нужно выполнять зарезку, после чего зафиксировать конструкцию гвоздями.
Зарезка на месте соединения верхней части стропил выполняется следующим образом:
- Сначала элементы прикладываются друг к другу, после чего производится разметка. Затем выпиливается половина толщины бруса по отмеченному контуру.
- Следующий этап выполняется уже на земле, для чего на основе одной пары создается шаблон, позволяющий точно также соединить остальные стропила.
- Когда все элементы подготовлены, то монтируют две крайние пары, после чего между ними натягивается нить, позволяющая соблюдать выбранный уровень.
- Перед тем как сделать стропила размечается мауэрлат, что позволяет выдерживать расстояние между элементами конструкции постоянным. Обычно шаг системы выбирается в пределах 1 м.
- В том случае, если происходит отклонение высоты от той, что задается натянутой нитью, лучше регулировать её с помощью подкладки небольших плоских дощечек под стропильные ноги.
- Для того чтобы получившиеся «треугольники» были расположены вертикально необходимо между их верхними частями соблюдать то же расстояние, что и между нижними. Для этого достаточно использовать доску, на которую переносятся отметки, сделанные на мауэрлате.
- Если установка стропил висячего типа производится при значительном расстоянии между стенами, то рекомендуется использовать затяжки. Малонагруженные конструкции могут соединяться перемычкой вблизи верхней части. Получившийся элемент называется коньковым узлом.
Затяжка стропил
Затяжка может выполняться из нескольких досок, соединенных между собой. Такая перемычка получается достаточно прочной, а также имеет необходимую длину. Монтаж стропильной системы может производиться с использованием гвоздей шпилек и болтов. Контроль расстояния между затяжками производится так же, как и между верхними частями стропил.
Длинная затяжка может прогнуться под собственным весом, поэтому необходимо использовать доску для соединения данного элемента и конька стропильной пары.
Создание карнизных свесов
Карнизный свет – это очень важный элемент любой кровли, однако он выполняется после того, как завершается монтаж стропил. Для получения свеса потребуется нарастить стропильную ногу за счет использования доски (кобылки).Для того чтобы карнизный свес отводил талую и дождевую воду от дома и предохранял стены от намокания потребуется вылет не менее 40 см, а лучшим вариантом будет более чем полуметровая его длина. Кобылка – это доска, которая может быть даже тоньше, чем стропильная нога. Она фиксируется с небольшим просветом на гвозди, а выступающие с другой стороны их концы лучше загнуть.
Если есть возможность, то продумать создание карнизного свеса нужно до того как сделать стропила. В этом случае появляется возможность реализовать другой вариант – использовать для стропильных ног более длинный брус, что позволит вынести его в роли карнизного свеса.
Пример крепления стропил к стене дома
Стропильные ноги, которые фиксировались на гвозди, после завершения всех работ можно переводить уже не на временное, а на постоянное крепление. Для этого подойдет так называемая шинка, представляющая собой полосу из металла. Ей можно обернуть брус, а концы закрепить шурупами или гвоздями. Такое крепление поможет сохранить крышу на месте даже в том случае, когда ветер будет очень сильным.
Тот, кто знает, как установить стропила правильно, может порекомендовать и другой метод. Это проволока, зафиксированная с внутренней стороны стен. Обычно для таких целей применяется стальная проволока 4..6 мм диаметром, привязываемая к металлическим ершам, забитым в стену.
Стропила из бревен
Создание стропильных конструкций этого типа производится из окоренного леса имеющего диаметр 18 см. Желательно, чтобы сами бревна были ровными, без кривизны, гнили и червоточин. Незначительные неровности устраняются обработкой топором по шнуру.
Преимуществом подобного подхода является отсутствие необходимости выполнять сращивание стропил по длине, поскольку размера бревен обычно хватает.
Максимальная длина круглого леса может достигать 6.5 м. Когда пролеты большие, то затяжка выполняется сборной из нескольких бревен. Подкосы и стойки делают из обрезков, однако на эту роль могут подойти и короткие бревна. Разметку лучше производить по шаблону, изготовленному из металла или фанеры.
Когда разметка завершена, производится создание точек врубки, которые необходимо зачистить при помощи топора.
Расчет сечения стропил
Сращивание стропил по длине – это не единственный сложный момент, поскольку даже сечение их потребуется рассчитывать. В общем случае существует три причины, оказывающие влияние на сечение бруса:
- Нагрузка. Здесь речь идет о весе будущей кровли и массе снежной шапки.
- Размер пролета. Чем больше будет пролет, тем более прочный потребуется брус.
- Угол наклона скатов.
Пред тем как сделать стропила нужно тщательно проанализировать информацию о постройке и климатических условиях в регионе, поскольку классический вариант может не всегда подойти. Наиболее распространенная ситуация – это использование уклона не менее 30 градусов и шага более 1.2 м.
В этой статье было рассказано, как сделать стропильную систему, а также рассмотрены те моменты, которые вызывают наибольшие трудности. В случае необходимости она может быть использована как опорный материал.
Источник: https://roof-tops.ru/ustroistvo/stropila/montazh-stropilnoj-sistemy/

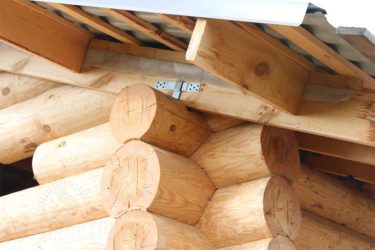

Как крепить стропила к бревну?
Деревянный сруб из бруса или бревна – традиционная для России постройка, которая используется как для жилья, так и для хозяйственных помещений.
Процесс сборки такого здания происходит согласно давно известным и постоянно совершенствующимся технологиям, поэтому дом получается уютным, теплым и комфортным для проживания.
Особого внимания заслуживает устройство стропильного каркаса, ведь от его прочности и надежности зависят многие качества кровли и особенности функционирования двускатной крыши. Важно знать, как установить стропила на сруб, чтобы они выдержали все необходимые нагрузки и прослужили верно на протяжении долгих лет.
- Виды и функции стропил для сруба
- Способы крепления
- Способы сборки
Виды и функции стропил для сруба
Стропильной системой принято называть каркас крыши, уникальную совокупность опорных элементов, придающих ей форму, уклон и достаточную несущую способность.
Такой фундамент кровли изготавливается из сухой и прочной древесины, прошедшей обработку антисептическими препаратами, или же профиля из металла.
Этот каркас равномерно распределяет все приходящиеся на него нагрузки между несущими стенами. На срубах используются следующие виды стропил:
- Висячие. Такие стропила имеют лишь одну точку опоры – мауэрлат, друг в друга они упираются свободным концом стропильной ноги, образуя при этом своеобразную треугольную арку. Данная конструкция для двухскатной крыши применяется, когда сруб внутри не имеет несущих стен, на которые было бы возможно установить стойки. Эта стропильная система испытывает достаточную нагрузку на распирание, именно поэтому она включает разного рода затяжки, призванные компенсировать такое напряжение. Висячие стропила отличаются своей массивностью и некоторой сложностью монтажа.
- Наслонные. Этот тип стропил имеет две точки опоры – тот самый мауэрлат и коньковый прогон, поддерживающий вертикальные стойки. Данная конструкция используется при условии, что внутри сруба имеется хотя бы одна несущая стену либо ряд колонн, на которые может быть разгружен конек. Наслонные стропила испытывают нагрузку лишь на прогиб, поэтому устанавливать их проще.
Сруб изготавливается из всем известного натурального стройматериала – древесины, которая обладает уникальными свойствами. По окончанию сборки конструкции начинается выравнивание влажности дерева, поэтому стропильная система обычно дает усадку на протяжении около 4 лет эксплуатации.
Важно! Наиболее значительные изменения размеров объекта происходят в первый год, поэтому закреплять стропила рекомендуется лишь по прошествии этого времени.
Способы крепления
Крепление стропил к срубу из дерева – технологически достаточно сложный процесс, от правильного выполнения которого напрямую зависит прочность, долговечность и целостность кровли.
При работе следует учитывать, что древесина в процессе высыхания имеет свойство оседать, поэтому геометрия всего здания изменяется.
Помимо этого, данный материал подвержен термическому расширению, так что слишком жестко крепить стропила на сруб не нужно во избежание деформации. Стропильные ноги к срубу можно крепить двумя видами креплений:

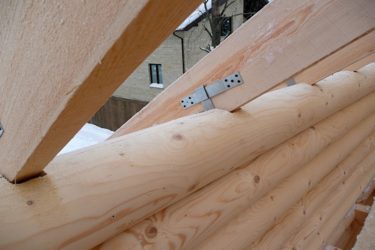

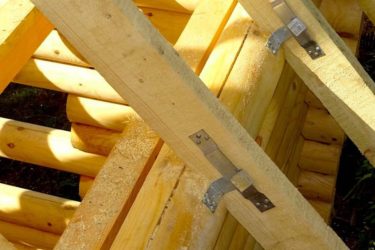

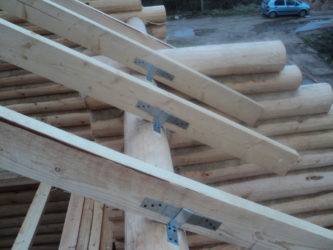

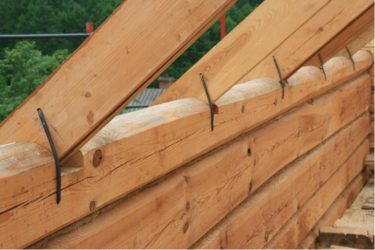

- Подвижные. Такими креплениями стропил называются специальные металлические крепежные изделия, позволяющие давать конструкции определенную степень свободы в движении и изменении размеров. С помощью них стропильные ноги не получают нагрузку на прогиб, а также могут реагировать на малейшие колебания температуры, подстраиваясь под геометрию сруба. Эти изделия позволяют крепить стропильный каркас до окончания усадки здания без риска деформации.
- Стационарные. Крепления неподвижного типа не оставляют запаса подвижности при установке стропил, однако они в большей степени гарантируют прочность и жесткость конструкции. В роли таких крепежных элементов выступают гвозди, деревянные нагеля, саморезы, металлические скобы, накладки и так далее.
Важно! Сруб из дерева обладает одной крайне уникальной способностью – он умеет, как говорят в народе, «дышать». Это означает, что сруб сам может регулировать влажность в помещении, из-за чего его размеры и не имеют четкой фиксации.
Подвижные крепления, способные подстраиваться под усадку стен и изменение размеров материала в результате реакции на термическое воздействие – оптимальный вариант крепления к срубу стропил.
Способы сборки
После того, как усадка деревянного сруба окончательно прошла, приступают к налаживанию стропильной системы и возведению кровли. Данный процесс сложный и кропотливый, особенно если работать в одиночку. Имеется 2 способа правильной установки каркаса на мауэрлат:
- Монтаж готовых стропильных ферм. Этот процесс заключается в сборке необходимых стропильных ферм попросту «на земле» с дальнейшим подъемом их на нужное место установки в собранном виде. Для поднятия таких массивных и тяжелых конструкций нужна специальная техника типа крана, автовышки, трактора и тому подобного. Так обычно устанавливают наслонные стропила, весящие меньше других конструкций.
- Сборка ферм «на высоте». При наличии большого веса и размеров конструкции стропильной системы наряду с отсутствием специальной техники, фермы собираются прямо на месте. Минусом данной технологии считается сложность и неудобство таких работ.
Стоит учесть, что опытные мастера достаточно редко пользуются методом установки готовых стропильных ферм, потому что эти конструкции не позволяют добиться высокой точности подгонки элементов, хоть и значительно экономят время.
Стропильная система на срубе пусть и достаточно распространенный вариант на территории России, но к вопросу монтажа стропил всегда нужно подходить со всей ответственностью, ведь от этого зависит надежность двускатной крыши и всего здания в целом.
Источник: http://derevyanny-dom-irk.ru/kak-krepit-stropila-k-brevnu/
Чем и как крепить стропила к брусу: варианты креплений, применяющаяся фурнитура и размеры
Все фото из статьи
Как закрепить стропила к брусу мауэрлата? Как связать их с коньком крыши? Как монтировать стропильные ноги на балки при обустройстве кровли без мауэрлата? Наконец, каким должно быть сечение бруса стропил и прочих элементов кровельной системы? Давайте разбираться.
Связка стропильных ног с коньковым брусом.
Немного теории
Для начала разберемся в том, как устроен каркас кровли. Стропильные ноги соединяют балки или мауэрлат — уложенный на продольные стены и надежно закрепленный брус — с коньковым брусом.
Схематичное изображение стропильной конструкции
Ноги могут быть:
- Наслонными, то есть имеющими промежуточную или центральную опору. Под массой снега или при боковом ветре они испытывают наименьшую изгибающую нагрузку, что делает конструкцию в целом более прочной;
Обратите внимание: кроме того, при обустройстве наслонных стропил минимизируется усилие, распирающее продольные стены.
- Висячими. Они соединяют мауэрлат или концы балок с коньком без дополнительных опор. Висячие ноги испытывают существенные изгибающие нагрузки и под снеговыми и ветровыми нагрузками распирают стены с большим усилием. Именно поэтому в таких системах они всегда связываются затяжкой — горизонтальным брусом.
Разные системы ограничены разными значениями максимальной длины пролета.
Крепление стропил к коньковому брусу всегда делается неподвижным и максимально жестким, а вот соединение ног с мауэрлатом или верхним венцом деревянного сруба часто оставляется подвижным. Таким образом, компенсируется неизбежная усадка дома при сушке бревен или бруса естественной влажности.
Крепежная фурнитура
Для фиксации соединений стропильной системы в разных ее конструктивных исполнениях могут использоваться:
- Уголки, выполненные из оцинкованной стали. Они крепятся к соединяемым элементам саморезами или гвоздями с насечкой;
- Кронштейны, фактически представляющие собой уголки значительной ширины с перфорацией;
Оцинкованный крепежный кронштейн. Цена зависит от размеров и начинается от 20 рублей за штуку.
- Перфорированные пластины из оцинковки толщиной 1,5-2 миллиметра;
- Перфорированные ленты, отличающиеся от пластин меньшей толщиной и гибкостью;
- Шпильки и болты с широкими шайбами;
- Ползуны, или крепежи-салазки, делающие соединения подвижными.
Жесткое крепление стропил к мауэрлату
Жесткость обеспечивается за счет:
- Фигурного выреза в ноге, которым она опирается на мауэрлат (седла);
- Подшивкой к стропилу опорного бруска, который крепится к нему на шпильках или болтах.
Крепление с опорным бруском.
Кроме надежного упора, необходима фиксация ноги, предотвращающая ее горизонтальное или вертикальное смещение относительно мауэрлата. Она может осуществляться несколькими способами.
| Используемая фурнитура | Описание соединения |
| Гвозди | Нога прибивается двумя гвоздями, вбитыми через нее в брус под косыми углами с обеих сторон, и третьим длинным гвоздем сверху |
| Уголки, кронштейны | Они подшиваются саморезами между брусом и стропильной ногой с обеих сторон |
| Перфорированная лента | Лента охватывает ногу петлей, предотвращая ее смещение |
Обратите внимание: мауэрлат в сильные снегопады и при боковом ветре испытывает сильные деформирующие нагрузки, поэтому ослаблять врезками сам брус не рекомендуется.
Скользящее крепление к мауэрлату
Для подвижной фиксации используется соответствующая фурнитура — оцинкованное крепление «салазки» или упрощенный вариант ползуна — накладные уголки с удлиненными пазами для гвоздей или саморезов.
По понятным причинам в этом случае они не затягиваются (или не добиваются); между шляпкой и уголком должен оставаться незначительный просвет (не более миллиметра).
Скользящее соединение с оцинкованными ползунами.
Крепление к балкам
Именно таким способом чаще всего сооружается стропильная система полутораэтажного брусового дома своими руками: стропильные ноги крепятся не к мауэрлату, а к поперечным балкам, заодно выполняющим функцию потолочных балок первого этажа.
У устройства такой стропильной системы есть несколько тонкостей.
- В отсутствие мауэрлата нагрузка на стены будет не распределенной, а точечной, что заставляет серьезно отнестись к их несущей способности в регионах со снежными зимами;
- Балки должны выступать за линию стен примерно на 400 миллиметров, образуя свесы, защищающие стены от осадков;
- При больших снеговых нагрузках для придания соединению с балкой большей жесткости в обеих соединяемых деталях выполняются пропилы (соединение «зуб с шипом»). При этом гнездо в балке не должно быть шире 1/3 ее поперечного размера: в противном случае пропил будет ослаблять ее.
Соединение «зуб с шипом».
Для жесткой фиксации стропил к балкам используются:
- При равной ширине стропила и балки — накладные перфорированные пластины;
Именно такое крепление использовано на снимке.
- При большей ширине дервянной балки — перфорированные уголки.
Крепление к коньку
Здесь возможны два варианта:
- Ноги крепятся к брусу конька встык. В этом случае их концы подгоняются к плоскостям конька и фиксируются к нему накладными уголками;
- Кроме того, коньковый прогон может быть подшит к соединенным друг с другом стропильным ногам снизу. При соединении стропил встык они связываются парой накладных перфорированным пластин; однако более прочным будет соединение стропильных ног внахлест и их крепление шпилькой или болтом с широкими шайбами. Соединение можно дополнительно усилить клеем (ПВА или любым столярным).
Коньковый прогон подшивается в соединению опять-таки накладными уголками и обеспечивает жесткое крепление стропильных ног по собственной продольной оси.
Соединение стропил без конька
Инструкция по выполнению такого соединения повторяет уже описанные способы соединения стропил:
- Ноги могут соединяться встык с использованием оцинкованных накладок;
Стропильные ноги соединяются оцинкованными накладками.
Вместо стальных могут использоваться накладки из толстой фанеры.
- Как вариант, они могут быть стянуты шпилькой внахлест.
Аналогичными способами к ним крепятся промежуточные затяжки, в дальнейшем использующиеся в качестве потолочных балок мансарды.
Размер имеет значение
Какими должны быть размеры бруса для стропил?
Вот таблица расчета диаметра бруса для стропильной ноги (вернее, если быть точными, размеров его сторон) в зависимости от шага между стропильными ногами и пролета отдельной ноги.
| Шаг, мм | Пролет, метры | ||||||
| 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | |
| 900 | 150х50 | 175х50 | 200х50 | 175х75 | 175х75 | 200х75 | 250х75 |
| 1100 | 150х75 | 150х75 | 175х75 | 175х75 | 200х75 | 200х75 | 200х100 |
| 1400 | 125х75 | 175х75 | 200х75 | 200х75 | 200х75 | 200х100 | 200х100 |
| 1750 | 150х75 | 200х75 | 200х75 | 200х100 | 200х100 | 200х100 | 250х100 |
| 2150 | 150х100 | 175х100 | 200х100 | 200х100 | 250х100 | 250х100 | — |
Типичный размер бруса для мауэрлата — 150х150 мм.
Стропила из доски 50х150 опираются на брус мауэрлата сечением 150х150 мм.
Размер балок при нормированной удельной нагрузке в 400 кг/м2 вычисляется по еще одной таблице:
| Пролет, метры | Шаг балок, метры | Сечение балки, мм |
| 3 | 0,5 | 150х50 |
| 1 | 150х100 | |
| 4 | 0,5 | 150х100 |
| 1 | 200х100 | |
| 5 | 0,5 | 200х150 |
| 1 | 250х150 | |
| 6 | 0,5 | 200х150 |
| 1 | 250х180 | |
| 7 | 0,5 | 250х150 |
| 1 | 300х200 |
На фото — наборные балки из доски 150х50 мм.
Заключение
Надеемся, что наши рекомендации помогут уважаемому читателю самостоятельно разобраться в проблемах строительства. Узнать больше о способах монтажа стропильных систем ему позволит видео в этой статье. Успехов!
Источник: https://rubankom.com/montazh/stroitelstvo/1208-kak-krepit-stropila-k-brusu
Как закрепить стропила: крепление к брусьям, мауэрлату и другим элементам крыши
- Виды креплений
- Кровельные крепежные материалы
- Методы крепления стропил к мауэрлату
- Крепеж стропилин к брусьям мауэрлата;
- Соединение отдельных стропил между собой при наращивании длины;
- Обеспечение прочностных характеристик и жесткости стропильного каркаса путем фиксации с дополнительными элементами: подкосами, бабками, прогонами и прочими.
- На сложных двухскатных или вальмовых типах крыш, когда угол наклона плоскостей скатов различный. В такой ситуации крепеж стропил осуществляют на балках перекрытия здания.
- В ситуациях, когда проводится реконструкция старого строения и углы наклона разные. Монтаж происходит также на перекрытии здания.
- Когда состояние стен не позволяет установить на их срезах мауэрлат (в старых строениях), а монтаж балок перекрытия более целесообразен.
- Гвозди. Наиболее старый и простой способ соединить две детали стропильной системы. Обычно вбиванием гвоздей можно прикрепить стропилины к мауэрлату, соединить их между собой, осуществить монтаж дополнительных элементов: прогонов подкосов и прочих. Наиболее ходовые метизы 150 и 200 мм, более мелкими осуществляют крепеж с помощью дополнительных крепежных материалов.
- Скобы. Применяются для соединений стропил с мауэрлатом, между собой в коньке и другие варианты фиксации. Изготавливаются обычно из обожженной проволоки диаметром 6 мм и заточенными концами.
- Гвоздевые полосы. Пластинки стали, с цинковым покрытием имеющие несколько рядов зубов длинной до 8 мм. Вбитые в древесину обеспечивают надежную фиксацию деталей.
- Нужно точно определить угол наклона стропил, и отмерить их длину с упором на мауэрлат.
- При достаточной ширине стропила нужно сделать запил доски под упор. Такой зуб не позволит скользить элементу поперек мауэрлата.
- Для предотвращения скольжения вдоль опоры, по бокам стропила фиксируются металлическими уголками, или скобами из обожженной проволоки.
- Чтобы сформировать карниз в таком случае крепежа стропилин на них дополнительно монтируют кобылки, изготовленные из доски с сечением не менее 30-35 мм.
- В коньках лучше всего выполнить крепление с упором на брус.
Надежность любой строительной конструкции обеспечивается за счет двух основных факторов – нужного объема качественного материала, и определенное количество крепежей. То же касается и стропильных каркасов всех типов крыш. Однако возникает закономерный вопрос: как крепить стропила к различным элементам – мауэрлату, коньковым брусьям, подкосам и прочим? Несоблюдение правил монтажа, и недостаточное количество крепежей может привести к опасным последствиям, вплоть до разрушения всей конструкции.Чтобы сборка стропильной системы осуществлялась правильно стоит соблюсти все нормативные правила, прописанные в СНиПах, которые регулируют весь процесс строительства крыш, начиная с этапа проекта до крепления доборных элементов.
Виды креплений ↑
Одна из задач, которую необходимо решить еще на стадии проектирования, это как наиболее равномерно распределить нагрузку на стены строения, создаваемую весом крыши, в том числе и стропилинами. От этого подбирается схема каркаса (висячая или наслонная), и уже после определяются виды крепежей.Однако, несмотря на выбранную схему стропильной системы, все виды фиксации отдельных деталей можно разбить на несколько основных групп:
Однако стоит знать, что, например, крепеж стропилин к мауэрлату не всегда возможен. Такая ситуация может возникнуть в нескольких случаях:
С сочетанием всех этих вариантов соединений обеспечивается сборка всего каркаса крыши. Но, выполнение таких работ невозможно без использования соответствующей номенклатуры крепежей.
Кровельные крепежные материалы ↑
Наличие многочисленных точек крепления требует соответствующих объемов и разнообразия номенклатуры крепежных материалов.
Выполнить различные виды фиксации можно с использованием следующих метизов.
Кроме того в креплениях могут использоваться нагели (в деревянных строениях), металлические шпильки для наращивания длинны стропил и прочие варианты крепежей.
Важно
При выборе крепежей важно подобрать их соответствующего качества, и с требуемыми размерами. К примеру, гвозди обеспечивают надежное соединение при вбивании их в детали минимум на 50 мм!
Методы крепления стропил к мауэрлату ↑
Один из основных креплений в процессе сборки каркаса крыши, это соединение стропил с мауэрлатом. За счет этих точек фиксации обеспечивается равномерное распределение нагрузок создаваемых конструкцией.
Метод крепежа подбирается зависимо от материала постройки, и конкретных ситуаций.
Жесткий метод крепежа ↑
Второе название – крепление с вырубкой. Это наиболее распространенный метод, позволяющий создать надежный монтаж стропил на брусья мауэрлата.
Осуществляется двумя приемами, с выборкой части материала в месте крепления стропилины, либо с предварительной нашивкой подпорных брусьев. Чаще всего используется первый вариант.
На заметку
Стоит знать, что при выборке древесины с тела стропил может немного измениться угол наклона ската, однако это не столь критическая ситуация, главное чтобы все стропила в одном ряду находились на одном уровне!
Процесс выполняется поэтапно с соблюдением технологии.
1Изначально готовится шаблон, по которому будет осуществляться вырубка. Однако подготовка стропил таким способом возможна, только если мауэрлат уложен точно по уровню и не имеет никаких изъянов. В противном случае придется подгонять каждую стропилину индивидуально.
Совет
Глубина зарубки на шаблоне, и соответственно на стропилине не должно превышать 1/3 часть ее ширины!
Готовый шаблон нужно проверить, пройдясь вдоль балок мауэрлата прикладывая его к поверхности. Небольшие отступления в несколько миллиметров вполне допустимы и не повлияют на качество сборки стропильной системы.
2Готовый шаблон прикладывается к стропилу при соблюдении одинакового расстояния вырубки от коньковой части (именно от нее, длина карниза потом будет обрезаться!).3Пропилы делаются с помощью электрической пилы или же ручной ножовки. Пиление нужно осуществлять очень аккуратно не прорезая доску больше требуемой ширины. Чтобы снизить процент брака лучше выполнять резку ручными пилами, в особенности, если опыт работы с электроинструментом отсутствует.4Шаблоном нужно проверить все готовые посадочные гнезда на стропилах.5Если сборка стропильных ног осуществляется на крыше, то можно подавать готовые детали наверх, где их крепят к мауэрлату скобами, гвоздями или уголками.
Жесткое крепление с подпорным брусом ↑
Подобный способ применяется для монтажа стропил на небольших деревянных строениях. С использованием такого способа намного проще монтировать стропильные пары, так как о жесткой фиксации их можно сдвигать вдоль строения выбирая необходимое положение.
Для этого к стропилам гвоздями или болтами крепятся дополнительные элементы длиной 400-500 мм, на которых делается вырубка под мауэрлат. Сечение доски может соответствовать толщине стропила, но если они более тонкие, то подпорный брус можно смонтировать с обеих сторон.
На заметку
Стоит знать, что единой системы жесткой фиксации стропил не существует, и разные мастера выполняют это крепление разными способами!
Скользящие крепления стропил ↑
Этот метод необходимо использовать при сборке стропильных систем на деревянных срубах.
На заметку
Это обусловлено тем, что после сборки, сруб должен выстояться с готовой крышей. Вследствие того что древесина за это время усыхает здание дает значительную усадку. Если использовать жесткое крепление стропил, то в результате данный процесс приведет к деформациям стропильной системы.
Скользящий метод монтажа заключается в укладке стропил непосредственно на венцы здания, где они и закрепляются.
Важно
Важно знать, что мауэрлат не монтируется в деревянных домах, именно верхние венцы стен выполняют его функцию!
Но, скользящие стропила укладываются только в случае наличия в схеме каркаса конькового бруса с упором на стойки. Эти опоры в свою очередь дополнительно усиливаются подпорками – бабками.
К мауэрлату и коньковому брусу стропилины прикрепляются за счет использования уголков из оцинкованной стали, или гвоздевых пластин. Но, в первом случае элементы укладываются поверх венцов, а на коньковый брус нужно осуществить вырубку.
Уголки жестко фиксируются к мауэрлату, но за счет двухсоставной конструкции они должны обеспечить скольжение стропила (так называемая скользящая опора) с возможностью изменения углов наклона. Это и компенсирует возможные будущие подвижки всего каркаса крыши.
На коньках лучше всего для обеспечения скольжения монтировать пластинчатые шарниры.
Совет
Также иногда при строительстве бань с оцилиндрованного бруса используется скользящий крепеж с запилом. Древесина стропила выбирается по дуге под геометрию венца сруба.
Наслонное крепление ↑
В отличие от висячего способа наслонное крепление обеспечивается упором стропила в мауэрлат, а не укладкой его поверх бруса.
На заметку
Наслонный крепеж отлично подходит для реконструкции старых конструкций, когда можно заменить один из элементов.
Выполняется такая фиксация следующим образом.
При наслонном креплении стропил длиной более чем 4500 мм, их нужно дополнительно усилить упорами на промежуточные опоры (прогоны, или подкосы).
Выбирая тот или иной способ крепления стропил, стоит помнить, что только достаточное количество точек крепления обеспечит прочность и жестокость конструкции. Экономия на материалах недопустима, так как и использование несоответствующих по сечению досок и брусьев. В противном случае эксплуатация такой кровли будет попросту недолговечной и опасной.
© 2019 stylekrov.ru
(10 votes, average: 0,00 5)
Источник: http://stylekrov.ru/kak-krepit-stropila.html
Особенности установки стропил на сруб
От того, насколько грамотно установлен стропильный каркас, зависит долговечность не только крыши, но и всего здания. Хотя по своему внешнему виду и устройству крыша деревянного дома практически ничем не отличается от аналогичной конструкции кирпичных сооружений, для ее возведения строитель должен быть осведомлен о некоторых нюансах, иначе кровля довольно быстро перекосится и выйдет из строя. Особенности стропильной конструкции деревянного сруба обусловлены неизбежным явлением – усадкой стен, которое сопровождается внушительным изменением (до 8%) их геометрических параметров.
Стропила на скользящих опорах
Усадочные процессы не стоили бы особого внимания, если бы не одна их важная особенность: неравномерность. Предсказать заранее, в каком месте и как сильно изменятся размеры стены не представляется возможным. Единственно правильным в таких условиях решением будет позволить стропильной ноге в одной из опор двигаться относительно опорного элемента, то есть сделать опорный узел подвижным шарниром.
Если же все стропила на срубе будут закреплены стандартным образом, как это делается на каменных или каркасных зданиях, то вся стропильная система может быть деформирована, в результате чего кровля потеряет несущую способность и герметичность. Еще одним неприятным последствием будет неравномерное распределение нагрузки от стропил на стены дома.
Некоторые из них окажутся разгруженными, из-за чего будут искривляться, а пазы между составляющими их бревнами – увеличиваться.
Практически изложенную задачу решают следующим способом: в месте опирания стропильной ноги на венцовое бревно устанавливают так называемую «скользячку» (или «скользун») – скользящую опору из нескольких стальных деталей. Нет никакой необходимости изготавливать такой механизм самому, готовые «скользячки» за небольшую сумму можно купить в любом строительном магазине.
Изделия от разных производителей могут быть разъемными или неразъемными, а также иметь различную длину хода упора по направляющей, которая может варьироваться в пределах от 60 до 160 мм. В опоре разъемного типа упор можно отделить от направляющей, закрепив их по отдельности на венцовом бревне и стропиле в соответствии с инструкцией.
Неразъемную «скользячку» можно устанавливать только в сборе.
Стропильная нога устанавливается таким образом, чтобы закрепленный на ней упор оказался в крайне возможной позиции на направляющей. Тогда скользящая опора в ходе усадки стен сможет работать на всю свою длину.
Крепление стропил к коньку
Узел опирания стропильной ноги на коньковый брус можно оформить одним из трех способов:
1. На скользящей опоре
В данном случае опорный узел на коньке делается также, как на венцовом бревне стены. При таком способе крепления стропильная система наилучшим образом противостоит усадочным явлениям. Стропило работает на изгиб, причем максимальное значение изгибающего момента приходится на середину пролета. До полной сборки стропильного каркаса каждое стропило следует временно фиксировать, иначе оно просто «выскользнет» из опор под собственным весом.
2. С образованием неподвижного шарнира
При данном способе верхнюю часть стропильной ноги подрезают так, чтобы образовалась полочка, которую укладывают на коньковый прогон. Торец следует подрезать с увеличенным углом так, чтобы он не упирался в боковую поверхность конька, обеспечивая стропилу возможность прогибаться, поворачиваясь в коньковом опорном узле.
Вырубка в верхней части стропила несколько ослабляет его сечение, но это допускается, поскольку изгибающий момент в этой области стремится к нулю. Такой способ крепления делает монтаж стропил более простым, чем предыдущий.
При этом стропило также работает на изгиб с образованием максимального изгибающего момента в центральной части пролета.
3. Жесткое крепление
В этом варианте стропило прикрепляется к коньку, что называется, намертво, образуя с ним жесткое соединение. Способы крепления различны: можно использовать длинные гвозди, болты или уголки на саморезах. При жестком креплении максимальный изгибающий момент смещается в область коньковой опоры, при этом несущая способность стропильной ноги существенно увеличивается. Этот эффект можно усилить, сделав более жестким коньковый брус. Для этого применяют дополнительные стойки или консольные балки.
Первая и последняя стропильные пары можно установить с некоторым отступом от фронтонов дома, а коньковый брус удлинить, выпустив его торцы за пределы постройки. Таким образом будет увеличен свес кровли и дом окажется дополнительно защищен от внешних воздействий.
Источник: https://podkryshej.ru/osobennosti-ustanovki-stropil-na-srub/
