Как крепить стропила к брусу?

Основные способы и приемы крепления стропил к мауэрлату и балкам перекрытия

Надежность возводимой кровли обеспечивает стропильная система, являющаяся основной конструкцией крыши. Прочность соединения отдельных элементов системы влияет на безопасность эксплуатации кровли. Правильное крепление стропил к коньковому брусу, а также к мауэрлату, является необходимым условием профессионального монтажа крыши. Допущение ошибок при возведении стропильной системы, как и использование некачественных крепежных элементов, может привести к преждевременному разрушению кровли. Поэтому соединение стропил надо выполнять в соответствии с действующими требованиями СНиП, регулирующими устройство кровель.

-инструкция по усилению и сращиванию стропил ↑

В зависимости от разновидности стропильной системы (висячей или наслонной) меняется и способ крепления ее основных конструктивных элементов. При этом важно решить вопрос равномерного распределения на стены здания нагрузки, создаваемой весом кровли и собственным весом стропил.

Все узлы крепления стропил можно разделить на несколько основных групп:

• крепление стропил к мауэрлату;
• крепление стропил при их наращивании;
• крепление узлов соединения стропил к дополнительным элементам системы, обеспечивающим прочность и жесткость всей конструкции.

Важно! Мауэрлатом называют толстую балку, укладываемую вдоль оси стены строго параллельно коньку крыши. В качестве мауэрлата обычно используют брус, имеющий в сечении 15х15 см. Балку надежно крепят к стене дома с помощью шпилек, вмурованных в армированный бетонный пояс, или с помощью толстой проволоки, которой обвязывают опорное бревно.

Стропильная система служит каркасом для всей кровельной конструкции

Жесткое соединение стропил с мауэрлатом ↑

Существует два подхода к устройству крепления стропил к мауэрлату. При первом способе обеспечивается жесткое соединение элементов, а при втором – скользящее.

Жесткое соединение требуется при креплении наслонных стропил, так как при этом необходимо прочно посадить стропильную ногу на мауэрлат. На данный вид крепления не должно оказываться никаких усилий (крутящихся, скользящих, сдвигающихся либо поворачивающихся).

Добиться желаемой жесткости соединения можно двумя методами:

• за счет врубки, выполняемой на стропильной ноге;
• за счет нашивки подпорного бруска на стропило.

Как крепить стропила с врубками к мауэрлату? Сначала на каждой стропильной ноге делают врубку по шаблону, при этом глубина седла не должна превышать треть высоты бруска. Затем каждое стропило упирают седлом в мауэрлат и закрепляют двумя гвоздями, которые следует забивать с боков стропильной доски под углом друг к другу. Третий гвоздь забивается вертикально. Этот метод обеспечивает необходимую прочность жесткому соединению. Чаще всего именно им пользуются при возведении крыш любой сложности.

Важно! Врубка делается только в стропилах. Запрещается делать врубки в мауэрлате, чтобы не ослаблять его несущую способность.

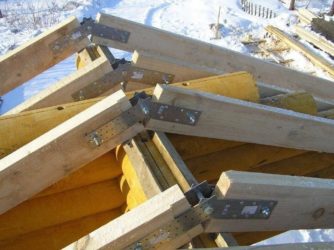

Жесткое крепление стропил к мауэрлату – брусу, распределяющему нагрузку равномерно по всей стене строения

Второй метод соединения стропил с мауэрлатом основан на использовании дополнительного метрового бруска, подшиваемого к стропильной ноге. Именно этот элемент и упирается в мауэрлат. Для закрепления бруска используются металлические уголки, которые предотвращают вероятность сдвига стропильной ноги в стороны.

Важно! Если на одном конце стропильной ноги применено жесткое соединение, то на втором выбирается иной тип крепления. Дерево в зависимости от климатических условий может сжиматься и расширяться. Наличие жестких креплений с обоих концов стропильной ноги приведет к увеличению распорных нагрузок на несущие стены дома, что может вызвать их деформацию.

Скользящее соединение стропил ↑

Стропильные системы со скользящим соединением возводят на объектах, построенных из бруса или оцилиндрованного бревна. После постройки дома дерево в течение нескольких лет изменяет свои физические свойства. Иначе этот процесс называют усадкой здания. При этом элементы стропильной системы также находятся в движении, поэтому их жесткое крепление недопустимо.

В противном случае подвижки приведут к деформации стен. Чтобы этого не допустить, в узле крепления стропильным брусьям обеспечивают некоторую свободу движения. Производители крепежных элементов выпускают специальные системы крепления, называемые «салазки». Также в этих целях используются и металлические уголки, с продолговатым отверстием для крепежа.

Важно! Крепление подкосов, распорок и бабок висячих стропил производится к ним скобами и хомутами. Помимо этого, стропильные ноги дополнительно крепят к стенам с помощью проволочных скруток. Это снижает вероятность срыва крыши порывами сильного ветра.

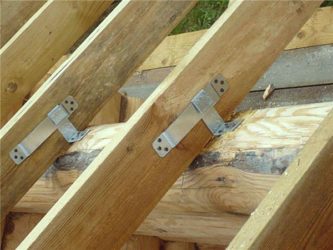

Скользящее соединение стропил обеспечивает прочность кровельной конструкции в период усадки деревянного дома

Виды металлических креплений ↑

В зависимости от сложности кровельной конструкции выбираются способы крепления стропил, под которые приобретаются различные элементы крепежа, изготавливаемые из металла.

Это могут быть:

• стальные уголки;
• стяжки из толстой проволоки;
• саморезы;
• болты с гайками;
• пластины;
• разновидности усиленного уголка КР;
• кронштейны WB;
• монтажная лента перфорированная ТМ;
• крепежные элементы LK.

Важно! При использовании кронштейнов в качестве крепежа стропил к мауэрлату не требуется делать врезку на стропиле, тем самым удается сохранить его максимально возможную несущую способность. Для изготовления кронштейнов берется оцинкованный металл, толщина которого составляет 0,2 см. Крепятся кронштейны с помощью анкерных болтов, гвоздей или шурупов.

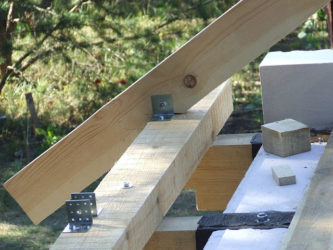

Прочные перфорированные крепежные элементы для соединения элементов стропильной системы

Метод крепления стропил к балкам ↑

При возведении простейшего варианта кровельной конструкции применяют крепление стропил к балкам, которые опираются на стены деревянного дома и находятся в одной плоскости со стропильной ногой. В этом случае нагрузка элементов кровли носит точечный характер, а не распределяется по всему периметру строения с помощью мауэрлата. В балках перекрытий, выступающих на 40 см за пределы постройки, на концах прорезаются пазы-углубления, в которые вставляют стропильные брусья. Чтобы обеспечить ровную укладку всех поперечин, используют струну, натягиваемую на крайние балки.

Вставленные в пазы стропила дополнительно крепят к балкам с помощью металлических крепежных элементов. Есть и более простой вариант, но не менее надежный. Крепление стропил к балкам перекрытия проводят с помощью накладок из досок.

Способы крепления стропил к балкам

Как соединяют стропила в коньковой части ↑

• Соединение «встык». Верхний край каждого стропила подрезается под углом, размер которого соответствует углу ската крыши. Для облегчения обрезки всех стропил изготавливают шаблон. Скрепляют стропила под коньком двумя гвоздями, забиваемыми под углом. Помимо этого можно скрепить коньковый стык стропил металлической пластиной или деревянной накладкой, притянутой гвоздями или болтами.
• Монтаж конькового прогона. Стропильные ноги крепят к коньковому брусу. Технология устройства конькового прогона сложна, поэтому при строительстве крыш применяется довольно редко.
• Соединение «внахлест» является самым распространенным способом выполнения конькового узла. При этом стропильные ноги соединяют боковыми сторонами и стягивают их болтом, шпилькой или гвоздями. Простота выполнения данного соединения привлекает многих мастеров, занимающихся строительством кровель.

Крепление стропил на коньковый прогон

Удлинение стропильных ног ↑

Стандартная длина пиломатериала составляет 6 м. Если требуются стропила большей длины, то приходится наращивать шестиметровый брус. При этом соединить два элемента одной стропильной ноги можно тремя способами:

• соединение косого прируба выполняется из стропильных брусьев, торцы которых подпилены под углом, равным 45 градусам; крепятся соединяемые брусья болтом, диаметр которого равен 12-14 мм;
• крепление стропильных ног «встык» осуществляют из брусьев, торцы которых обрезаны под прямым углом; при этом с двух сторон на стык прибивают накладки из досок, не забывая о шахматном расположении крепежных элементов; деревянные накладки можно заменить металлическим пластинами с зубьями;
• соединение двух стропильных ног «внахлест» выполняют из брусьев, торцы которых могут быть обрезаны под любым углом; при этом участок совмещения двух брусьев должен составлять не менее метра; крепления располагают в шахматном порядке.

Важно! При использовании в качестве крепежных элементов болтов и гаек необходимо помнить об обязательном применении шайб или металлических пластин, которые не позволяют крепежу «утонуть» в древесине. Соединение, выполненное с помощью уголков, пластин и болтов, считается надежней, чем крепление гвоздями.

Сращивание стропил косым прирубом

Монтаж стропильной системы, являющейся «скелетом» крыши, требует знаний и мастерства. От выбранных способов соединения стропил зависит прочность кровельной конструкции и срок ее эксплуатации. К выполнению данных работ лучше привлекать опытных кровельщиков.

Источник: http://goodkrovlya.com/montazh/stropila/sposoby-krepleniya-stropil.html

Установка, монтаж и крепление стропил

Сооружение крыши любого типа начинается с крепления стропил, систему которых сначала нужно начертить на бумаге.

Согласно проекту символов без расположения несущей конструкции скатной кровли, определяется, в каком количестве необходимо закупить пиломатериал, элементы крепежа, кровельное полотно и утеплитель.

Закреплять стропила можно разными способами, причем на выбор технологии монтажа несущей конструкции влияет вид крыши, которая может быть односкатной и двускатной.

Устройство стропильной системы

Когда речь идет о стропильных ногах для обустройства кровли, рассматриваются только следующие виды крыш: простая односкатная, двускатная, мансардная, вальмовая и шатровая.

Плоской крыше стропильная система не нужна. В кровле, имеющей скат, несущая деревянная конструкция выполняет функцию основания для обрешетки, гидроизоляционного покрытия и листов шифера, профнастила или другого аналогичного материала.

Над тем, из чего лучше всего выпиливать стропила для крыши, задумываются, желая сделать конструкцию надежной и долговечной.

Обычно систему, к которой прикрепляется кровельный материал, делают из деревьев хвойных пород.

Полученные стропильные ноги обязательно покрывают средством, защищающим древесину от сырости и порчи жучками.

Если планируется устанавливать висячие стропила и затяжки, то нужно закупать пиломатериалы 1 сорта.

Для наслонной несущей конструкции подходит древесина и 1, и 2 сорта. Материал 3 категории следует приобретать, чтобы изготовить подкосы и стойки.

Придерживаться этих рекомендаций очень важно, ведь чем качественнее использованное для создания стропильной системы дерево, тем прочнее кровля дома.

Закупать пиломатериалы и крепежные элементы необходимо после составления чертежей.

Схемы помогают сделать расчет не только этажей, прочности бетонного основания и площади здания, но и несущей конструкции крыши.

Составляя проект будущего дома, надо найти наилучший вариант стропильной системы, который мог бы придать зданию красивый вид и обезопасить его от непогоды.

Пока создаются чертежи строения, следует произвести расчет шага стропил, то есть расстояния, на которое один элемент несущей конструкции будет отдаляться от другого.

Этот параметр должен составлять не менее 60 см и не более 1 м. Шаг следует подгонять под размеры пластов утеплителя, если планируется фиксировать поверх несущей конструкции крыши рулонное полотно или плиточный материал, не позволяющей выходить из дома теплому воздуху.

Чтобы расчет необходимых материалов был верен, нужно знать, что представляет собой стропильная система.

Элементами несущей конструкции считаются не только стропильные ноги, но и опорные балки, удерживающие всю систему и уложенные параллельно основанию дома.

Дополнительные составляющие стропильной системы – это распорки, упирающиеся в места, где заканчиваются стены здания, и стойки, отвечающие за фиксацию главных элементов конструкции и установленных вертикально.

Кроме них, к стропильным ногам могут быть добавлены бабки, необходимые для растяжения по вертикали, и стяжки, уравновешивающие систему.

Виды стропил по способу крепления

Стропильные ноги могут занимать разное положение, и поэтому бывают наслонными и висячими. Несущая конструкция первого вида не оказывает давления на стены строения и опирается на коньковый прогон, делающий всю систему жесткой.

Правда, монтаж стропил, называемых наслонными, возможен лишь в том случае, если крыша здания имеет небольшие пролеты.

Конструкция, состоящая из деревянных наслонных элементов, наиболее проста в исполнении, и может устанавливаться и на верху строения, в котором создана промежуточная стена.

Как ставить стропила на крышу, если задумано, что несущая конструкция будет наслонной, решают после рассмотрения нескольких способов.

Систему, точкой опоры для которой служит прогон конька, можно монтировать так, чтобы верхний край стропильной ноги укладывался на сделанный охлупень и фиксировался скользящей опорой.

Низ основных элементов несущей конструкции крыши следует прикреплять к брусу, который находится сверху наружных стен и по периметру здания.

Для этого делается врубка зубом, а к стене, дабы подстраховаться, дополнительно крепится проволока.

Чтобы правильно установить наслонную стропильную систему, можно воспользоваться вторым способом.

Эта технология предполагает, что соединение стропил между собой в верхней части конструкции обеспечивают болты, гвозди или пластины из металла.

Внизу, то есть на мауэрлате, элементы системы держатся на своем месте благодаря подвижному креплению.

Кроме того, установка стропил своими руками может осуществляться посредством горизонтальных балок, жестко скрепляющих элементы конструкции в один узел наверху крыши.

Чаще всего на крыше устанавливают конструкцию из висячих стропил, задача которых – сжать и изогнуть материалы, которые могут «сопротивляться», занимая особое положение.

Чтобы стена здания не находилась под сильным давлением висячей системы, применяются специальные затяжки.

Эти приспособления фиксируют ноги стропил и изготавливаются из дерева или железа.

Висячая несущая конструкция создается из брусьев, имеющих сечение не менее 50×200 мм. Однако при выборе материала нужно ориентироваться на чертеж, сделанный специалистом.

Чтобы понять, как установить стропила на крышу, если они висячие, для начала необходимо сделать первую пару элементов несущей конструкции.

Для этого на крышу строящегося здания нужно поднять два бруса, после чего обрезать заготовки до нужных размеров и создать на мауэрлатах, прикрепленных по периметру здания, одинаковые выемки, в которых будет зафиксирована нижняя часть стропильных ног.

Верхушки двух брусьев надо упереть друг в друга. Остальные элементы стропильной системы делаются по аналогии с первыми.

Фиксация конструкции к балкам перекрытия

Как крепить стропила к своеобразной альтернативе затяжки, то есть балкам перекрытия, думают, занявшись строительством легкой мансарды.

Но делать опорами для несущей конструкции горизонтальные брусья, рассчитанные на изгибающие нагрузки, целесообразно лишь в том случае, если возводимый дом имеет прочные стены.

Все-таки без мауэрлата на здание оказывается неравномерное давление, что может стать причиной появления трещин на стенах или перекоса строения.

Чтобы сделать несущую конструкцию крыши устойчивой, не обязательно использовать толстые балки. С задачей по фиксированию стропильной системы могут справиться деревянные элементы с сечением 5х15 см.

:

Главное – выполнить надежное крепление стропил к балкам перекрытия, которое бы не позволяло частям несущей конструкции крыши скользить по поверхности горизонтальных брусьев, поддерживающих всю систему.

Правда, если задумано строительство односкатной крыши своими руками, то применяется одна технология фиксации стропил к балкам.

К совсем другому способу закрепления несущей конструкции приходится прибегать при сооружении кровли с двумя скатами.

Думая, как поставить стропила и сделать их устойчивыми с помощью балок, во внимание принимают расчет, показывающий, какое давление стропильная система будет оказывать на свой частый дом.

Поэтому несущую конструкцию крыши с двумя скатами следует закреплять посредством создания двойного зуба, а стропильную систему односкатной кровли сможет поддерживать и один зуб.

Каждый брус несущей конструкции, установленный на крыше, будет хорошо держаться на своем месте, если делать врубку с дополнительным шипом, служащим преградой для смещения стропильных ног.

Но, таким образом прикрепляя стропила к балкам, важно не расшатать сами горизонтальные опоры.

Поэтому вырезать выемки под стропила необходимо на расстоянии 25 см от края или еще дальше. При этом глубина сделанных на балках ямок должна быть равна ¼ толщины деревянного элемента.

Еще одну выемку требуется вырезать для каждой стропильной ноги в мауэрлате. Отверстие в брусе, расположенном на периметре здания, не позволит стропилу соскальзывать.

Правда, на пазы полностью рассчитывать не стоит, лучше подстраховаться – прикрепить стропильные ноги металлическими крепежами.

Если строящийся дом не имеет мауэрлата, то придется прибегнуть к иному способу установки стропил, то есть найти замену брусьям, прикрепляемых сверху наружных стен.

При возведении каркасного строения функции мауэрлата могут взять на себя балки каркаса. Но если опору отыскать не удалось, и приходится выполнять крепление стропил к стене, то следует сделать на кровле затяжку – брус, соединяющий все стропила.

Способы крепления к мауэрлату

На стены, построенные из кирпичей или сделанные из бетона, ставить стропильные ноги запрещается.

Материалы, способные впитывать влагу и соприкасающиеся с несущей конструкцией крыши, могут вызвать гниение деревянных элементов кровли.

Поэтому в качестве опоры для стропильной системы следует использовать мауэрлат – брус, закрепленный сверху стены и отделяемый от нее гидроизоляционным покрытием.

При сооружении крыши могут использоваться разные способы крепления стропил, выбор которых зависит от того, ожидается ли в будущем усадка здания.

Когда необходимо, чтобы узел между мауэрлатом и стропилом получился неподвижным и крепким, можно воспользоваться специальными уголками с подшивными брусками и сделать выемки на каждом стропиле.

Элементы крепежа в этом случае играют роль фиксаторов стропильных ног с обеих сторон, а значит, полностью обездвиживают фрагмент несущей конструкции крыши.

Добиться устойчивости стропильной системы и создания жесткого крепления позволяет и обычное забивание гвоздей.

Два металлических изделия необходимо вбить в стропильный брус под углом друг к другу. В мауэрлате концы гвоздей должны скреститься.

Затем стропило и бревно, расположенное по периметру крыши, необходимо соединить третьим элементом крепежа, забиваемым вертикально.

Решая вопрос о том, как правильно крепить стропила, следует рассмотреть способ, при котором несущая конструкция крыши фиксируется с одной степенью свободы.

Технология предполагает, что стропильные ноги немного двигаются под давлением кровельного материала и утеплителя.

:

Разумеется, речь идет о смещениях стропил буквально на миллиметры. Как правильно поставить стропила, чтобы элементы несущей конструкции только чуть-чуть сдвигались с места, гадать не нужно.

Для этого надо забить в стропильную систему немного меньше гвоздей, чем требует жесткое крепление.

При строительстве крыши своими руками стропила можно зафиксировать на месте скользящим креплением, предусматривающим две степени свободы, то есть возможность сдвига одного из двух элементов несущей конструкции кровли.

Удерживая стропильные в таком положении, получится добиться равномерного распределения нагрузки на дом от кровельного материала и скопившегося на ней снега.

Размышлять, как сделать стропила, закрепляемые на мауэрлате с большой степенью свободы, следует лишь в том случае, если крыша будущего строения будет испытывать серьезные динамические нагрузки.

Итак, в представленной статье можно найти ответ на вопрос, как построить несущую конструкцию крыши.

Чтобы установить наверху здания стропильную систему, необходимо произвести расчет необходимых материалов, сделав проект, и изучить способы фиксации стропильных ног.

Источник: http://kroemsami.ru/kreplenie.html

Крепление стропил: к балкам, к стене, к мауэрлату

Крыша дома является несущей конструкцией, которая на себя принимает все нагрузки извне (вес собственных элементов, вес кровли, вес снега и пр.), и передает все нагрузки, которые воздействуют на обрешетку, внутренним опорам и стенам дома.

Крыша, кроме исполнения эстетической и несущей функций, является еще и ограждающей конструкцией, которая отделяет от внешней среды помещение чердака.

Крыша состоит из основных и дополнительных элементов.

К основным элементам относятся мауэрлат, система стропильных ног и обрешетка.

К дополнительным элементам относятся различные крепежные элементы: стойки, ригели, распорки, подкосы и пр.

Все детали крыши, связанные между собой, представляют стропильную ферму, в основе которой несколько треугольников.

А, как известно, треугольник – это самая жесткая геометрическая фигура.

Несущей частью крыши является система стропил.

Основой несущей части являются стропильные ноги.

Монтируют их под углом, который соответствует углу наклона скатов.

Своими нижними концами стропила опираются на наружные стены.

Но не напрямую, а через специальную прокладку – мауэрлат.

Верхние концы стропильных ног опираются на промежуточные прогоны или на коньковый брус, которые дальше передают на внутренние несущие стены нагрузку через систему стоек.

Располагаются стропила на расстоянии 0,8 — 2,0 метра друг от друга.

Зависит этот интервал от кровельного материала, сечения стропильных ног и иных показателей.

Основные правила

Одним из важнейших соединений в системе стропил является их прикрепление к мауэрлату.

От того, насколько прочным будет такое соединение, зависит прочность всей крыши, ее долговечность и безопасность людей.

При нарушении технологии может произойти опускание стропильных ног через какое-то время, крыша начнет деформироваться и существенно вырастает вероятность обрушения отдельных элементов.

Чтобы этого не произошло, следует неукоснительно соблюдать основные правила крепления:

• в тех точках, где запилы прилегают к мауэрлату, следует соблюдать максимально возможную точность, чтобы обеспечить надежность такого соединения. Недопустимо использование всевозможных дополнительных элементов (прокладок, накладок и пр.), которые со временем под воздействием нагрузки могут деформироваться и вылететь, нарушив прочность соединения;
• при выполнении монтажа стропил на мауэрлат, при креплении к раскосам, иным стропильным брусам, растяжкам и другим деталям следует использовать металлические пластины, уголки, болты, шпильки с надежной резьбой, кронштейны, которые специально для этих целей предназначены.Сегодня в специализированных магазинах и на рынках выбор крепежей очень широк. И для каждого вида соединений можно легко подобрать то, что вам требуется;
• если при закреплении используются различные резьбовые соединения: болты, винты, шпильки и пр, то в обязательном порядке должны быть использованы шайбы, а при их отсутствии пластины из металла, которые не позволят гайке утопиться в древесный материал. Если нет металлических изделий, то могут быть использованы обрезки фанеры, которая отличается своей исключительной прочностью.Чтобы резьбовые соединения получили максимальную надежность, следует также использовать шайбы Гровера, которые не допустят непроизвольного расслабления такого соединения;
• использовать гвозди или шурупы при установке стропильных ног можно лишь при создании временных соединений на очень непродолжительный период времени. Чтобы было удобнее монтировать стропильную систему.После того, как работы выполнены, шурупы и гвозди, как можно скорее следует заменить на надежные крепления при помощи пластин, уголков, болтов;
• чтобы стропильные ноги при усадке стен скользили по стене, необходимо использовать специальные детали, именуемые «салазки». Использование таких деталей является обязательным, когда в качестве кровельного материала используется элитная черепица или когда будет выполняться устройство мягкой кровли;
• до того, как приступить к закреплению, осуществляется «запиливание» седла на том участке, где стропило примыкает к мауэрлату. Такая мера поможет обеспечить надежное прилегание стропильной ноги к поверхности мауэрлата.В большинстве случаев кровельщики используют заранее изготовленный шаблон из прочной фанеры и выполняют запилы на всех стропильных ногах, если угол наклона скатов везде одинаков. Если же величины угла отличаются, то для каждого из скатов изготавливается отдельный шаблон.Глубина запила не должна составлять более 25% ширины стропила;
• для того чтобы существенно усилить места соединения стропильных ног с мауэрлатом и повысить сопротивляемость конструкции крыши к порывам ветра и иным атмосферным нагрузкам, используют специальные стальные уголки. Точно такие же приспособления используются при укладке стропильных ног на вертикальном кресле;
• между собой соединение стропил в коньковом прогоне осуществляют встык, а для закрепления соединения используют стальные накладки;
• на других участках, где стропильные ноги прилегают друг к другу (на диагональном стропиле, например), точно также требуется припиливание элементов выполнять с максимальной точностью, чтобы обеспечить плотное прилегание. Для закрепления соединения используют металлические пластины или уголки, и скручивают болтами.

Установка стропил односкатной крыши

Для крепления стропильной системы односкатной крыши есть несколько подходов, которые существенно различаются.

Если стропила к боковой части не прислоняются, а лежат на торце стены, то их крепят непосредственно к стенам при помощи анкерных болтов или шурупов, если устроены закладные в стене.

Второй вариант — крепление стропильных ног к брусу, который заранее устанавливается на стене.

При таком варианте в несущей стене значительно меньше отверстий.

Еще об устройстве односкатной крыши из металлочерепицы.

О требованиях СНиП к уклону плоской кровли смотрите по ссылке. Зачем плоской кровле уклон и каким он должен быть.

О карнизном свесе кровли из металлочерепицы здесь. Чем и как подшивают свесы кровли.

После того, как брус надежно зафиксирован на стене, стропильные ноги крепят при помощи болтов или саморезов.

По бокам для повышения надежности соединения устанавливают угольники.

Установка стропил двухскатной крыши

Существует два способа крепления стропильных ног двускатной крыши: жесткое и шарнирное (скользящее):

1. Жесткое. В данной технологии главным принципом является полное исключение любых воздействий на соединение: поворотов, изгибов, сдвигов.Достигается такая статичность использованием опорных брусков или уголков. Также выполняют запилы на стропилах, используют гвозди и скобы.Дополнительно соединению придают жесткость при помощи анкеров или крепления к стене при помощи проволоки.
2. Шарнирное (скользящее) соединение. Таким способом установки, имеющим две степени свободы, пользуются при устройстве стропильной системы в доме, построенном из дерева.В данной конструкции стропила являются движущейся частью. Выполняют подобное крепление при помощи специально выполненного запила.Для закрепления места запила используют стальные пластины, которые прикручивают при помощи саморезов.

Установка на мансардном этаже

Для крепления стропил на мансардном этаже используются следующие типы соединений:

• • соединение на болтах внахлест. За счет того, что болт очень плотно прижимает брус к брусу, плоскости соприкасаются очень плотно. Чтобы увеличить силу сжатия, используются подкладочные шайбы.После того, как дерево полностью высохнет, болты подтягивают. Вместо одного болта очень часто используют шпильку;

• соединение встык через накладки. Для выполнения такого соединения используют универсальные пластины;
• соединение встык скобами;
• соединение хомутами или проволокой внахлест. Такое крепление используется, когда требуется соединить стропила большого сечения.При таком способе несущая способность их не уменьшается;
• соединение без гвоздей с запилами. Такой способ используется при соединении элементов квадратного сечения;
• соединение внахлест шиферными гвоздями с загибом;
• соединение на саморезы. Один из самых ненадежных способов.Используется в качестве временного крепления.

Прикрепление к мауэрлату

Для крепления к мауэрлату используют несколько способов, которые кардинально отличаются:

• при помощи кронштейна WB. Такое крепление используют при монтаже крыши на домах, построенных из дерева.При использовании такого кронштейна не требуется выполнять врезание в несущую балку. Для крепления используются анкерные болты;
• при помощи стропильного крепежа LK. Такое крепление похоже на WB, но для монтажа используются гвозди и шурупы.Средняя цена такого крепежного узла составляет 30 руб.;
• уголки КР11, КР5, КР21, КР6 предназначены для крепления конструктивных элементов, имеющих большую несущую способность.

Соединение стропил с коньком крыши

Способы крепления стропильных ног к коньку отличаются от крепления к мауэрлату.

Самыми распространенными способами являются:

• соединение встык;
• соединение внахлест;
• крепление на прогон.

Самое простое соединение — это соединение встык.

Верхний край обрезают под углом.

Стропила соединяют в месте среза и крепят гвоздями.

Для укрепления стыка используют деревянные или металлические накладки.

Для закрепления металлической накладки используют болты, деревянную накладку крепят гвоздями.

При креплении следует помнить, что нужно сделать все, чтобы это соединение под воздействием нагрузок не ослабло.

А для этого используются различные способы усиления.

Главное, что следует знать — при возможности гвозди и саморезы следует заменить болтами и использовать специальные металлические накладки.

о том, как крепятся стропила односкатной крыши.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/montaz/stropilnye-sistemy/kreplenie-stropil.html

Как устанавливают коньковый брус?

Коньковый брус – это верхняя перекладина, к которой крепятся стропила в крыше. Установка конькового бруса считается особым навыком в работе строителей: они должны производить специальный расчет размеров помещения, места крепления, чердака.

Каковы функции конькового бруса?

Крепление с помощью конькового бруса

Коньковый деревянный брус и закрепленные к нему стропила призваны выполнять следующие задачи при строительстве жилья:

1. Создать устойчивую структуру стропильной системы.
2. Равномерно распределить силу давления и площадь по боковым периметрам.
3. Распределить правильно вес крыши на фронтоны.
4. Поддерживание геометрии крыши, длина которой больше 4,5 м. Это позволяет ставить стропила, не применяя шаблона. Если размеры крыши большие, тогда на коньковый деревянный брус кладут стропильную перекладину (верхней частью), а нижняя прикрепляется к мауэрлату.

Важным условием установки конькового бруса является расчет правильного сечения такой подпорки, что позволит сделать устойчивую конструкцию.

Разберемся, как рассчитать и крепить брус. Сечение прогона рассчитывается очень просто: складываются все данные нагрузок с горизонтальной проекции крыши. Размеры конькового бруса зависят от 2 основных параметров:

1. Брусовые прогоны.
2. Габариты здания.

Расчет параметров бруса предусматривает, что для больших зданий нужен мощный, тяжелый и довольно увесистый прогон. Но стоит учитывать, что такие размеры конькового бруса потребуют использования подъемного крана. Средняя длина обычного бруса составляет приблизительно 6 м, поэтому для изготовления большего прогона понадобится искать дерево или так называемую клееную балку.

Закрепляемые концы конька, предварительно обработанные антисептиком, упирают в стену, в которую их вмуровывают. Дополнительную обработку проводят рубероидом и толем, что отлично защищает древесину от гниения. Цельнодеревянная балка устанавливается по-другому:

1. Торец стесывается под углом в 60°.
2. Концы остаются открытыми, чтобы торцы не соприкасались со стенами.

В результате чего при строительстве дома решаются сразу 2 задачи. Во-первых, площадь торца становится больше. Во-вторых, нормализуются процессы влагообмена.

Затем выполняют расчет размеров конькового бруса, который должен быть установлен в стене и пройти сквозь нее, нужно учесть соприкасание со стеной. Поэтому конец прогона необходимо хорошо обработать антисептиком и обернуть рулонным материалом. Подобная конструкция применяется, чтобы сделать разгружающуюся консоль.

При правильно подобранном сечении для цельнодеревянного бруса нужно учитывать, что балка в коньке в любой момент способна прогнуться под тяжестью собственного веса. Опытные строители рекомендуют устанавливать строительную ферму, чтобы закрепленный коньковый деревянный брус не поломался.

Расчет сечения конькового бруса

Рассчёт сечения конькового бруса

Расчет сечения требует учитывать следующие параметры, по которым и будет проводиться вычисление необходимого размера:

• данные на прогиб;
• прочность к разрушению.

Чтобы определить сечение, необходимо применять специальные формулы, в которых каждый показатель имеет важное значение. Отдельным расчетом определяются такие данные, как:

1. Внутреннее напряжение (Σ = М:W).
2. Прогиб прогона (по формуле f = 5qL³L:384EJ).
3. Размеры сечения балки определяются по формуле h = √¯(6W:b).

Данные к каждой формуле указаны ниже:

Σ = М:W (определение внутреннего напряжения), где Σ является величиной, которую надо найти. М – это предельный изгибающий момент, который вычисляется в кг/м. W- это сопротивление на прогиб установленного сечения.

Расчет прогиба прогона осуществляется при помощи других данных, которые нужно подставить в формулу f = 5qL³L:384EJ. Буква J означает момент инерции, для получения которого нужно знать габариты сечения прогона (высоту и ширину, обозначаемые буквами h и b). Потом показатель h нужно возвести в куб и умножить на b. Полученное значение делится на 12. Параметр Е – это упругость модуля, который принимается в расчет и является индивидуальным для каждого типа древесины.

Изгибающий момент нужно вычислять по формуле h = √¯(6W:b), где b- это ширина балки в сантиметрах, W- сопротивление прогона на изгиб. Получить W можно, если разделить М (самый большой момент изгиба) на 130.

Значения ширины и высоты, которые получают после вычисления, необходимо округлять в сторону увеличения. Если строитель боится допустить ошибку, нужно обратиться к специалистам, которые сделают расчет параметров, определят, каким должен быть закрепляемый брус и прогон.

Установка конькового бруса

Рассмотрим, как крепить коньковые брусья. Они производятся только из качественного пиломатериала, что связано с важностью конструкции, которая должна выполнять функции длительной и надежной эксплуатации, нести нагрузку, быть безопасной для жильцов здания. Важно, чтобы прогон не делал вес крыши больше, иначе прочность конструкции будет под вопросом. Стропила же должны служить долго, выполняя возложенные функции. С этой целью для конькового бруса часто используется сосновый пиломатериал, сечение которого 20х20 см.

Крепление стропил к коньковому брусу подбирается в зависимости от типа здания: жилого или хозяйственного назначения. В зависимости от этого и будет подбираться материал конька, его сечение и размеры. Например, для бани обычно применяют хорошо просушенную лиственницу, которая отличается более тяжелым весом и прочностью к нагрузкам. Также лиственница отлично справляется с паром, задерживает тепло и держит черепицу. Жилые здания строят из сосны, поскольку крышу принято покрывать так называемой гибкой черепицей.

Лиственницу для изготовления бруса применяют, если дом будет покрываться тяжелой черепицей, для которой нужна прочная и крепкая строительная каркасная конструкция. Важно, чтобы стропила держали не только саму крышу, но и не становились лишним весом для стен. Они должны идеально держать прогоны, не прогибаться под ними.

Для того чтобы сделать стропилам центральную опору, нужно установить брус. Его концы будут упираться в параллельные несущие стены. Правильный монтаж такой конструкции требует вычисления таких данных, как:

1. Среднегодовое количество осадков, которые выпадают в той или иной местности.
2. Есть в регионе сильные ветры или нет.
3. Проектная ширина дома.

Брус коньковый позволяет избежать таких процессов в строительстве дома, как забивание гвоздей, сверление дрелью. В результате чего можно избежать образования щелей, сохранить целостность бруса и обеспечить надежность всей системе стропил.

Двускатная крыша также требует применения конькового прогона, который впоследствии выполняет функции конька крыши. Для того чтобы построить жилой дом размером 6х6 м, рекомендуется брать прогон, сделанный из бревна или цельного бруса. Прогон будет опираться на 2 фронтона, и никаких опор не понадобится. Если же длина дома будет больше 6 м, тогда разрешается применять строительные фермы и составной коньковый прогон. Важно, чтобы брус лежал на наружных фронтонах.

Крепление конькового бруса проводится разными методами, что позволяет соединять брусья нужным образом. цель каждого соединения – сделать конструкцию прочной и надежной. Современные технологии позволяют соединять брусья между собой так, чтобы не применять никакие дополнительные материалы для утепления. Если проектная документация составлена правильно, то дом получится не просто крепким, способным держать крышу, но и станет экологически чистым и надежным для жилья.

Источник: https://DerevoDoska.ru/konkovyj-brus/
