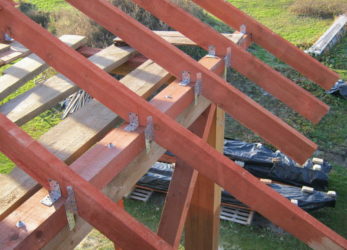

Как крепить стропила к лагам?

Как крепить стропила к мауэрлату

Каждому, кто решил самостоятельно построить дом, необходимо помимо всего прочего разобраться в том, как правильно крепить стропила кровли к мауэрлату. Это одно из самых ответственных соединений, от правильности выполнения и надежности которого напрямую зависит срок эксплуатации кровельной конструкции и, конечно же, безопасность людей, пребывающих в доме. Именно поэтому важно досконально разобраться во всех нюансах соединения стропильных ног с другими элементами кровли, чтобы избежать трагических последствий.

Как крепить стропила к мауэрлату

Какие стропильные соединения существуют?

Способ сочленения стропил с мауэрлатом подбирается с учетом особенностей конкретной системы. Самое главное – обеспечить оптимальное распределение поступающей нагрузки от веса кровельной конструкции в целом и непосредственно стропил на стены строения.

Висячие стропила

Существует несколько основных узлов соединения, главными среди которых являются, прежде всего, соединения стропильных ног с мауэрлатом, а также крепление брусьев к дополнительным конструктивным элементам с целою увеличения жесткости и в целом прочности крыши.

Непосредственно мауэрлат — это сравнительно толстая балка, закрепляемая по верхней части внешней стены дома параллельно по отношению к коньку кровли. Как правило, для устройства мауэрлата применяется брус сечением 150х150 мм. Крепление опорной системы к стене обычно выполняется с использованием оцинкованных шпилек.

Безраспорное соединение наслонных стропил с мауэрлатом и коньковым прогоном. Варианты со скользящим соединением с мауэрлатом

Основные принципы крепления стропил к мауэрлату

Необходимость в монтаже брусьев на мауэрлат возникает в процессе обустройства безраспорных и распорных конструкций. Висячие и наслонные стропила устанавливаются на опорную систему с применением скользящего либо жесткого сочленения. Подходящий метод соединения подбирается с учетом особенностей конкретной конструкции.

Основные принципы крепления стропил к мауэрлату

Врубка для соединения должна быть сделана непосредственно в стропилине. Создание врубки в опорной системе нежелательно по той причине, что это способно уменьшить несущую способность опорного бруса и в целом поспособствовать снижению надежности системы.

При жестком соединении полностью исключается вероятность смещения конструктивных элементов в любых направлениях. Для достижения требуемой жесткости выполняется крепление с применением металлических уголков. Также это можно сделать путем создания специальных вырезов в стропильных ногах. Эти вырезы в стропилинах дополнительно закрепляются скобами или саморезами, также можно использовать болты и прочие крепежные элементы.

Крепление стропил

Настоятельно рекомендуется делать проволочную скрутку. Благодаря ей будет обеспечиваться дополнительная надежность соединения стропилин с опорным брусом.

Скользящие крепления

При обустройстве кровельных систем деревянных строений довольно часто выполняется скользящее соединение стропилин с мауэрлатом. Для его создания используются т.н. «салазки». Это специальный крепеж, соединяющий элементы системы таким образом, что у стропильных ног остается определенная свобода, благодаря чему в дальнейшем удается предотвратить появление всевозможных деформаций крыши во время естественной усадки строения из натуральной древесины.

Скользящие крепления

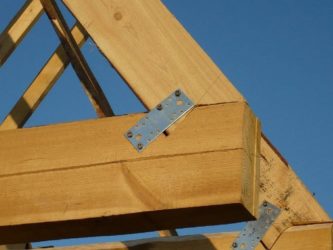

Использование уголка для соединения элементов конструкции

При выборе метода крепления стропил кровли к мауэрлату нужно ориентироваться на особенности конкретной крыши. В случае с деревянными постройками обычно используется скользящее соединение, во всех остальных же ситуациях сочленение делается жестким.

Схема усиления стропил дополнительными подкосами

Если предпочтение отдается соединению с применением специальных вырезов, работу нужно начинать непосредственно с их подготовки. Вырезы делайте так, чтобы стропилина безо всяких проблем устанавливалась своей горизонтальным участком на мауэрлат, а угол наклона бруса соответствовал наклону кровельного ската. Для фиксации одного бруска будет достаточно трех гвоздей, два из которых следует вбить по обеим сторонам стропилины под углом. Последний гвоздь забивайте в направлении вертикально сверху. Используйте проволоку для усиления соединения. В результате вы получите максимально прочное и жесткое соединение.

Наиболее распространенным методом соединения стропил с мауэрлатом является способ, предполагающий применение подшивного бруса и уголка. В данном случае работа начинается с того, что стропилина разрезается под требуемым углом. Угол подбирается в соответствии с уклоном кровельного ската, закрепленным в проекте.

Далее необходимо установить по краю опорного бруса подшивной брус длиной порядка 100 см. Стропилина будет жестко упираться в этот брусок по линии давления. Конструкция рассматриваемой системы такова, что соединение будет максимально жестким, без сдвигов и прочих нарушений. Боковое крепление стропильной ноги к опорной системе выполняется металлическими уголками. Такие крепежные элементы позволяют предотвратить поперечное смещение стропилин. Дополнительно специалисты рекомендуют усиливать узлы крепления за счет специальной проволоки.

Читайте статью  Откосы из пластика своими руками

Существует несколько разновидностей уголков, которые можно использовать для сочленения стропилин с мауэрлатом.Наиболее распространенными являются уголки марок КР11 и КР21. Такие изделия имеют овальные отверстия под анкера, благодаря которым значительно уменьшается вероятность обрыва крепежа под воздействием нагрузок или в процессе осадки строения. При помощи уголка марки КР5 можно крепить элементы конструкции с большим значением несущей способности. Уголок марки КР6 имеет упрочненную конструкцию и используется для фиксации тяжелых элементов.

Дополнительно применяются уголки марки КМ, для изготовления которых традиционно используется перфорированная сталь. С их помощью закрепляют основные несущие и разного рода дополнительные элементы стропильной системы. Среди преимуществ такого крепежа нужно отметить возможность применения традиционных шурупов и саморезов, а также отсутствие необходимости привлечения к монтажным работам спецтехники.

Крепеж для стропил

Также в продаже доступны усиленные уголки марки KMRP. Они предназначены для фиксации конструктивных элементов под прямым углом. Такие изделия обеспечивают качественную фиксацию стропил. Подобные уголки можно регулировать, что делает работу максимально удобной.

Порядок выполнения жесткого соединения

Крепление, как уже отмечалось, может выполняться по жесткой и скользящей технологиям.

Жесткое сочленение традиционно применяется при фиксации стропил наслонного типа. Такая работа требует обеспечения максимально прочной посадки стропилины на опорный брус. Жесткое соединение не должно подвергаться никаким усилиями. Для получения нужной жесткости можно использовать метод врубки и нашивки.

Установка стропил своими руками

При креплении с врубками в первую очередь необходимо подготовить врубки на каждой отдельной стропилине. Высота подобной выемки должна быть не более 1/3 высоты бруса. Каждую стропилину надо упереть в мауэрлат подготовленными выемками и закрепить с помощью двух гвоздей, забитых по бокам стропильной доски. Для дополнительной фиксации нужно забить третий гвоздь, только уже вертикально. Такой метод получил наиболее широкое распространение и традиционно используется при обустройстве кровельных систем любого уровня сложности.

Шаблоны для разметки врубок стропил для монтажа стропильной системы

Помните, что врубку можно делать исключительно в стропилинах. Создавать подобные «седла» в мауэрлате нельзя, т.к. из-за этого будет снижаться показатель его несущей способности.

В соответствии со вторым способом фиксации стропилин к мауэрлату (метод нашивки) нужно предварительно подготовить дополнительные бруски длиной 1 м. Они будут подшиваться к стропилинам, и непосредственно деревянные брусья будут упираться в поверхность мауэрлата. Бруски фиксируются с помощью рассмотренных ранее уголков.

Если один конец стропилины фиксируется с применением метода жесткого сочленения, второй конец должен быть закреплен «скользяще». Свойства древесины таковы, что она имеет склонность менять свой объем в зависимости от погодных явлений. И в том случае, если оба конца бруса будут закреплены жестко, это неизбежно спровоцирует повышение уровня нагрузок на стены и довольно быстро приведет к нарушению их прочности и в целом деформации.

Особенности скользящего соединения

Схема скользящей опоры для стропил

Такое сочленение, как уже отмечалось, используется при обустройстве кровельных систем домов, построенных из древесины (бруса, сруба и пр.). Жесткое сочленение запрещается использовать из-за все тех же свойств древесины.

После завершения строительства материал еще пару лет будет меняться в размерах, т.е. давать усадку. Стропильные элементы тоже будут двигаться, так что ни о каких жестких соединениях речи быть не может, т.к. из-за них стены дома попросту деформируются.

Важно дать стропильным ногам небольшую свободу движений. Делается это с помощью уже упоминавшихся «салазок». Также монтаж может выполняться с применением специальных уголков, имеющих продолговатое крепежное отверстие.

Распорки, подкосы и бабки крепятся к стропилинам за счет хомутов и скоб. Дополнительно должно обеспечиваться крепление стропилин к стенам здания при помощи проволочных скруток. Благодаря им будет существенно снижен риск срыва кровельной системы при сильном ветре.

Какие еще крепления используются для соединения?

Каждый существующий способ крепления предполагает использование соответствующих крепежных элементов. К примеру, со стальными уголками и толстыми проволоками вы уже знакомы. Дополнительно используются разнообразные усиленные уголки, специальная лента, всевозможные болты, гайки и саморезы, крепеж особого назначения и т.д.

В случае если монтаж будет выполняться с применением кронштейнов, врезки в стропильных ногах не делаются. То есть данный метод позволяет получать максимально надежное и эффективное соединение.

Инструкция по креплению стропил к балкам

Важно знать не только порядок соединения стропилин с мауэрлатом, но и особенности скрепления этих элементов с другими частями кровельной конструкции. Одним из таких моментов является соединение стропилин с балками. Последние опираются на стены дома и располагаются в единой плоскости со стропилинами.

Крепление стропил к балкам

Для выполнения подобного соединения нужно вырезать на концах балок перекрытий специальные выемки, в которые в дальнейшем будут вставляться брусья стропил. Для обеспечения максимально ровной укладки поперечных балок, можно натянуть на крайние бруски струну и ориентироваться по ней.

Таблица шага стропил

Нюансы соединения брусьев в коньковой части

В этом месте сочленение обычно выполняется по методу «встык». Для этого нужно, прежде всего, подрезать верхний край стропилин под углом. Угол подрезки должен быть таким же, как угол наклона кровельного ската. Для облегчения работы рекомендуется сделать шаблон и обрезать все стропильные ноги по нему. Скрепление стропилин под коньком выполняется с помощью двух гвоздей, которые забиваются под углом.

Дополнительно стык можно усилить деревянной либо металлической накладкой, притянутой с помощью гвоздей или болтов соответственно. Стропилины скрепляются с коньковым брусом. Такая технология довольно сложна в исполнении, из-за чего в частном домостроительстве почти не применяется.

Самым любимым и популярным среди строителей вариантом монтажа в данном случае является сочленение «внахлест». Стропилины скрепляются своими боковыми частями и стягиваются гвоздями либо болтом. Также для соединения подходят специальные оцинкованные шпильки. Этот метод отличается особой простотой выполнения, из-за которой и пользуется такой большой популярностью.

Нюансы соединения брусьев в коньковой части

Рекомендации по удлинению стропильных ног

В процессе соединения мауэрлата и стропильных ног нередко возникает необходимость удлинения последних. Стандартное значение длины пиломатериала равняется 6 метрам. При необходимости получения более длинных балок их приходится наращивать. Существует три основных способа удлинения стропилин.

1. В соответствии с первым способом сначала торцы брусьев спиливаются под углом в 45 градусов. Между собой бруски стягиваются болтом. Обычно используется крепеж диаметром 14 мм, но вполне подойдет и 12-миллиметровый болт.
2. Второй метод предполагает крепление «встык». Для этого нужно обрезать торцы брусков под углом в 90 градусов, после чего прибить на стык по обеим сторонам накладки из досок. Помните о том, что крепежные элементы должны быть установлены в шахматном порядке. При желании вместо деревянных пластин можно использовать металлические накладки.
3. И третий способ соединения двух стропилин известен под названием «внахлест». Для его выполнения торцы брусьев можно обрезать под произвольным углом. Важно, чтобы участок стыка двух стропилин был не меньше 100 см. Крепления также должны размещаться шахматно.

   Соединение и наращивание стропил «внахлест»

В случае если для выполнения соединений будут использоваться гайки с болтами, нужно обязательно использовать специальные шайбы либо пластины. Без них гайки могут попросту «утонуть» в материале. Среди всех существующих вариантов соединений крепеж с использованием гвоздей является наименее надежным, поэтому его рекомендуется использовать только в крайних случаях.

От того насколько правильно будет выполнено соединение бруса с мауэрлатом напрямую зависит срок службы, качество и надежность кровли. Вне зависимости от выбранного способа соединения нужно придерживаться основных правил. Прежде всего, плоскости элементов должны максимально плотно прилегать друг к другу. Этого можно добиться только путем точного и аккуратного выполнения всех углублений и врубок.

Стропильная система – это основа, «скелет» любой крыши, поэтому к ее обустройству нужно подходить со знанием дела. От правильности установки и фиксации основных элементов конструкции напрямую зависит срок ее службы и основные эксплуатационные характеристики. Поэтому будьте внимательны, придерживайтесь полученных рекомендаций на каждом этапе монтажа и все получится. Удачной работы!

Источник: https://stroimkubik.ru/kak-krepit-stropila-k-mauerlatu/

Особенности крепления стропил к мауэрлату

Стропильные ноги или стропила являются главными несущими элементами конструкции каждой кровли. Надежное и правильное крепление мауэрлата и стропил к нему исключает риск деформирования и разрушения крыши в результате действия нагрузок извне и собственной массы. Как крепить стропила к мауэрлату будет рассказано далее в этой статье.

Основные крепежные элементы стропил

Чтобы надежно закрепить стропила на мауэрлате, используются разнообразные типы врезок (врубок) со стропильным крепежом из стали:

Современные крепежные элементы для стропил

1. Стяжки из проволоки.
2. Пластины.
3. WB-кронштейны.
4. Болты и шпильки, укомплектованные шайбами гайками.
5. КР-уголок.
6. Саморезы.
7. LK-крепеж.
8. Перфорированная лента (монтажная).
9. Гвозди.

Крепление стропила к мауэрлату иногда выполняется при помощи кронштейнов. Использование такого соединения не предусматривает изготовления в стропилах врезок, чтобы не ослабить эту ключевую конструктивную деталь. Монтажные кронштейны изготавливают из покрытой цинком стали 0,2 см толщиной.

К мауэрлату и стропилу, изготовленным из дерева, кронштейны прикрепляются гвоздями, анкерами или саморезами.

LК-крепеж обеспечивают отличное крепление мауэрлата и стропила друг к другу, и позволяет соединять другие детали системы. При использовании крепежа этого типа анкерное соединение не используют.

Использование перфорированной ленты для монтажа укрепляет соединительный узел. Эта лента упрочняет соединения ног стропил и мауэрлата, при этом не ослабляются несущие компоненты конструкции, так как в них не делаются врезки, оставляя их целыми. Для крепления перфорированной ленты необходимы обычные гвозди или саморезы.

КР-уголки – часто использующаяся крепежная деталь системы стропил. Ее применяют тогда, когда нужна особая надежность при размещении стропил на мауэрлате. Уголок дополнительно упрочняет соединительные узлы, повышая несущие свойства конструкции, а также исключает смещение стропил в результате повышенных внешних нагрузок. Врезка уголка в деревянные части стропильной системы не нужна, он закрепляется саморезами или спецгвозями с выступами.

Необходимо проконтролировать, чтобы металлический стропильный крепеж был произведен из высококачественного материала, надежно защищенного от коррозии.

Важно: неподготовленному строителю зачастую непросто разобраться в большом количестве разнообразнейших крепежных элементов.

Как крепить стропила – когда нужен мауэрлат?

Прежде чем разобраться — как крепить стропила, нужно определить: куда их устанавливать и крепить. Чаще всего стропила закрепляют на специально построенном фундаменте (основе) кровли — мауэрлате. Этот элемент изготавливается из бревен или брусьев, обеспечивает не только устойчивое крепление стропил, но и позволяет равномерно распределить нагрузку на капитальные стены и даже фундамент домостроения.

В домостроениях, полностью построенных из деревянных брусьев или бревен, опорную функцию для стропил выполняет обвязка внешних стен вверху, и другие детали не устанавливаются.

Для домов и строений, капитальные стены которых построены из таких стройматериалов, как кирпич, газо-, пено- или шлакобетонные блоки, мауэрлат устанавливается в обязательном порядке. Такое требование вызвано тем, что стены такого типа очень плохо выдерживают нераспределенные точечные нагрузки. Также штучные стройматериалы недостаточно крепкие для хорошей фиксации конструкции стропил, так как под нагрузкой крепежные детали могут разрушить блок и будут вырваны из него. Поэтому укладка мауэрлата для таких домов обязательна.

Для наиболее прочного крепления деревянных брусьев мауэрлата, укладываемых по периметру на капитальных стенах дома, необходимо создать вверху стен армирующий пояс из бетона. В монолитную балку 20х20 см вмуровывается крепежные детали для опорных брусьев. Обычно для такого крепежа используются анкера или металлические шпильки диаметром не менее 1,4 см, располагаемые в монолитной балке строго вертикально. Нижние концы анкеров и шпилек загибают, чтобы их не вырвало из армпояса под действием нагрузки. Элементы такого крепежа располагаются на расстоянии не больше чем на 1,5 м друг от друга.

Важно: Использование шпилек, диаметр которых меньше 1,4 см, часто приводит к деформации нагруженных крепежных элементов.

В брусьях мауэрлата делают отверстия, соответствующие расположению анкеров или шпилек в стенах. Брус одевается на анкер, на его резьбовую свободную часть надевают шайбы, а затем навинчивают гайки. Такая технология обеспечивает надежность закрепления фундамента кровли на стенах дома.

Перед укладкой брусьев размещают гидроизолятор (например, рубероид), чтобы не допустить разрушение дерева брусьев под действием воды.

Как крепить стропила к мауэрлату

Потребуется монтирование стропил на опорных брусьях, когда возводят безраспорные и распорные стропильные системы. Размещение на мауэрлате стропильных наслонных или висячих ног выполняется с помощью соединений двух типов: жестко или скользяще. Как крепить стропила на мауэрлате — выбирается с учетом всех особенностей стропильной конструкции.

Чтобы избежать потери надежности и несущей способности, врубку делают в стропиле, а не в брусьях мауэрлата.

Жесткое крепление относительно друг друга предотвращает полностью смещение деталей и отсутствие таких проблем конструкции, как сдвиги, изгибы или кручение. Нужная жесткость узлов соединения получается, если ноги стропил к мауэрлатным брусьям прикрепляются уголками с опорным брусом или если в стропиле изготавливается спецвырез — «седло». Сам участок вреза в стропилине дополнительно скрепляется скобами, саморезами, болтами. Помимо этого, выполняется скрутка из проволоки, соединяющая место крепления ног стропил на мауэрлате и анкера, вмонтированного в капитальную стену.

Это тоже важно знать:  Что такое кобылка для кровли

При возведении и креплении крыши домостроения из деревянных элементов используется спецдеталь — «салазки», обеспечивающая скользящее соединение. Крепежный узел стропильных ног с мауэрлатом, который имеет возможность небольшого смещения стропил, позволяет избежать деформирования крыши при усадке деревянного домостроения из брусьев или бревен.

Как крепить стропила, используя уголок

Выбирая способ крепления стропильных ног к мауэрлату, нужно учитывать конструктивные нюансы кровли. Например, если стропильная нога устанавливается с вырезкой «седла», то последовательность монтажных работ будет следующая:

Способ крепления стропильных ног к мауэрлату

1. В стропилине делается вырез так, чтобы его горизонтальная часть легко устанавливалась на брус из дерева, а угол наклона стропилины обязательно был одинаковым с углом уклона плоскости ската.
2. Нога стропила фиксируется с помощью 3 гвоздей, 2 из них прибиваются под углом с противоположных сторон стропилины (так, чтобы в брусе мауэрлата они скрестились), а 3 гвоздь забивают сверху строго вертикально.
3. Для большей надежности крепежный узел фиксируют скобами либо проволокой.

Данное прикрепление стропилин к мауэрлату имеет нужную жесткость и прочность крепежного узла.

Распространенным способом крепежа является крепление стропилин к мауэрлату стальным уголком и подшивным брусом. Технология закрепления стропила следующая:

1. Стропилина обрезается под нужным углом так, чтобы уклон скатной поверхности кровли соответствовал параметрам, заданным в проекте строительства крыши.
2. На краях брусьев мауэрлата укладывается и закрепляется подшивной брусок длиной около метра, при этом стропилина должна жестко в него упираться по линии наибольшей нагрузки – эта конструкция обеспечит устойчивость системе стропил под распорной нагрузкой.
3. С обеих противоположных сторон стропилина прикрепляется к мауэрлату с помощью стальных оцинкованных уголков – этот вариант крепежа обеспечит отсутствие поперечного смещения стропила.
4. Готовое крепежное соединение дополнительно закрепляется проволокой.

Полезные советы по установке стропил на мауэрлат

Только правильное крепление ног стропил на мауэрлате обеспечит надежную и долгосрочную эксплуатацию конструкции крыши. Варианты креплений стропил и мауэрлата друг к другу существует множество, но есть общие требования к созданию таких креплений:

• при использовании резьбовых соединений обязательна установка стальных шайб (пластинок), чтобы не произошло проседания гаек внутрь деревянных деталей, так как это способствует постепенной деформации и разрушению закрепляющего узла;
• категорически не рекомендуется использование различных подкладок: с течением времени они разрушаются, это приводит к неверному изменению нагрузок конструктивных кровельных деталей и их последующему досрочному разрушению.

Важно во время монтажных работ наиболее плотно произвести соединение всех поверхностей деталей из дерева, что потребует выверенного и особо тщательного изготовления всех нужных деталей (врубов и запилов).
