Как крепить стропила на односкатной крыше?

В этой статье:

Стропильная система односкатной крыши: особенности конструкции и монтажа

В России, где сильна привязанность к традиционному терему с треугольной кровлей, односкатную крышу считают непредставительной и малопригодной для жилого дома. Но для строительства надворных и хозяйственных построек нет варианта проще и экономичнее. Поэтому, если вы задумали возведение гаража, бани, сарая, навеса, обязательно изучите строение стропильной системы односкатной крыши, чтобы смонтировать ее своими руками, без привлечения наемных работников.

Особенности конструкции

Стропильная система крыши односкатного типа представляет собой упрощённую половинку двухскатной. Ее преимущества:

Малый вес. Низкий вес конструкции позволяет возводить с ноля или реконструировать кровлю, не внося изменений в фундамент, не усиливая его. Это большой плюс, так как затраты на устройство фундамента даже своими руками составляют около трети стоимости всей постройки целиком.
Доступность материалов. Так как состоит стропильная система в основном из древесины, недорогого материала, который заготавливают и реализуют повсеместно в средней полосе России, поэтому расстояние от магазина до места строительства минимально. Цена строительства приемлема для любого бюджета.
Простота монтажа. Обычно оплата труда профессиональных кровельных мастеров составляет 50% затрат на сооружение крыши. Поэтому такая конструкция с элементарной стропильной системой дает возможность минимизировать затраты, отказавшись от найма сторонних работников, и выполнить крепление стропил односкатной крыши своими руками.

Не смотря на очевидные плюсы, нельзя не упомянуть о недостатках этого вида кровли:

Низкий уровень энергоэффективности. Из-за того, что воздушная прослойка односкатной крыши, которая служит естественным термоизолирующим слоем, меньше, чем это же расстояние у двухскатной, ее не хватает, чтобы предотвратить уход тепла. Кровлю изготавливают из материалов с высокой теплопроводностью, поэтому летом она сильно нагревается, зимой охлаждается, передавая тепло или холод в подкровельные помещения. Для ликвидации этого недостатка своими руками приходится организовывать более основательное утепление и вентиляцию помещений.
Отсутствие возможности оборудовать чердак. Для некоторых домовладельцев, чердак необходим, но под односкатной крышей его оборудовать проблематично. Зато на поверхности ската с небольшим уклоном удобно размещать солнечные батареи, емкости для нагрева воды и даже небольшую площадку для отдыха и принятия солнечных ванн.
Образование сугробов и снежных наносов. Эта проблема актуальна для хозяйственных построек, смежных с основным жилым зданием. Снег соскальзывает с более крутых скатов крыши дома и задерживается на более пологих гаражных. Однако, если провести расчеты правильно, выбрать подходящий материал, этот недостаток не будет волновать хозяев.

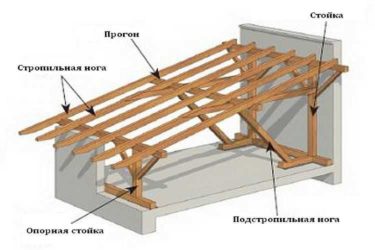

Конструкция стропильной системы

Стропильная система односкатной крыши не представляет из себя ничего сложного, особенно для тех, кому знакомо устройство двухскатной. Она состоит из тех же основных опорных элементов, которые демонстрирует схема:

Мауэрлат. Прочное, массивное основание, изготовленное из бруса сечением 150х150 мм. Мауэрлат крепят на верхнюю часть стен, чтобы он брал на себя вес кровли и перенаправлял его на фундамент. Его не устанавливают лишь в домах из бревна и бруса, в которых задачи мауэрлата выполняет верхние венцы сруба. В сооружениях из кирпича ил газосиликата по верхнему краю стены налаживается опалубка и заливается бетонная стяжка.
Стропильные ноги. Стропила представляют собой ровные, прочные бруски из дерева сечением 50х150 мм или 100х150 мм. Они опираются на стены, образуя геометрию скатов. Шаг между двумя стропильными ногами выбирают в промежутке между 60-120 см. Нужно учитывать, что как слишком редкий, так и слишком частый шаг нежелателен: если стропил необоснованно много, конструкция получится слишком тяжелой, если мало – не выдержит веса кровельного материала.Расстояние между стропилами определяют инженерный расчет.
Подкос. Также называемый подстропильная нога элемент дополнительной опоры. Он под углом отходит стойки, подпирая серединную часть стропила, предотвращая его прогиб. Подкосы также изготавливают из дерева, досок сечением 50х150 мм.
Стойка. Вертикальная опора, которая одной стороной стоит на несущей перегородке, а другой подпирает стропильную ногу, перенося ее вес на фундамент здания. Шаг между стойками должен быть 1,2-1,5 м, большее расстояние не обеспечивает должной поддержки.
Лежень. Изготавливают из того же материала, что и мауэрлат, выполняет он такие же функции стой лишь разницей, что устанавливается на внутренние опорные стены.
Схватка. Горизонтально расположенная доска, стягивающая две стойки, предотвращающая их распирание.
Кобылки. Используют, если длины стропильных ног недостаточно для сооружения свеса крыши. Это доски меньшего сечения, с помощью которых удлиняют стропила. Расстояние от стенды до конца кобылки должно быть не менее 40 см.

Виды стропильных систем

В зависимости от планировки сооружения, для монтажа односкатной кровли применяют различные виды стропильной системы, максимально соответствующие заданным условиям:

Наслонная. Особенность заключается в том, что наслонные стропила монтируют только в сооружениях с внутренними несущими опорами. Она актуальна для построек их кирпича или блоков, но если брусовой или бревенчатый дом выполнен в переруб с несущей стеной внутри, то подойдет и для него. Наслонная схема включает в себя дополнительные опорные элементы: стойки, прогоны, схватки, лежни, подкосы. Чем больше площадь и вес односкатной крыши, тем больше вспомогательных частей. Таким образом можно перекрыть сооружение, расстояние между стенами в котором больше 12 м, если внутри него две несущих опоры.
Скользящая. Применяют скользящие стропила в строительстве бревенчатых и брусовых срубов. Опытные строители утверждают, что деревянные постройки дают усадку в течении первых 5-6 лет после сборки, в первый год эксплуатации дои теряет до 15% высоты. Поэтому, если оснастить их кровлей с жестким креплением, крышу перекосит, со временем ее придется переделывать. Однако, скользящие стропила внизу имеют крепления по типу ползунка, поэтому при оседании сруба, крыша не деформируется, а подстраивается.
Висячая. Эта стропильная система не предполагает опоры на внутренние перегородки, используются лишь внешние стены. Чаще всего для такой конструкции сооружают каркас постройки с одинаковыми во высоте стенами. Для того, чтобы задать уклон ската используют стойку из дерева. Стропильные фермы — устройство, состоящее из стойки, затяжки, стропил и, если необходимо подкосов,которое собирают на земле. Они по виду представляют прямоугольный треугольник, в котором гипотенузой являются стропила, малым катетом – стойка, большим – затяжка. Чтобы установить фермы, на балки перекрытия сооружают временный настил из досок, способный выдержать вес рабочего и фермы. Подходит, если расстояние между стенами не превышает 4,5 м.

Варианты конструкции

Чтобы понять, какие элементы должна иметь стропильная система вашей односкатной крыши, какой должен быть шаг между ними, нужно произвести замеры длины и ширины постройки, определить расстояние между несущими стенами. Если дина сооружения:

4, 5 метров и меньше. Если расстояние между перегородками маленькое, можно выбрать самый простой вариант, состоящий из прочно закрепленного мауэрлата и стропильных ног. Установка не вызывает значительных затруднений, может быть произведена своими руками. Этот способ используют для хозяйственных построек малой площади: гаражей, сараев, уличных туалетов.
4,5-6 м. Если расстояние превышает рекомендованные значения, шестиметровые стропила, не имеющие опоры на внутреннюю перегородку, будут провисать под собственным весом. Поэтому стропильную систему необходимо усилить подкосами, опирающимися на лежень, установленный на балку перекрытия.
До 12 м. Если длина кровли превышает 12 метров, монтируют хотя бы одну стойку, на которую опираются подкосы. Шаг между стропилами и стойками не должен превышать 1,2-1,5 м.
До 16 м. Для сооружений, расстояние между стенами в которых превышает 16 м, требуется установка как минимум двух стоек, скрепленных схваткой, разнонаправленных подкосов. Такую стропильную систему используют крайне редко, она подходит для обустройства больших сараев для содержания домашнего скота или складов.

Нужно понимать, что, чем масштабнее постройка, тем более сложной стропильной системы она требует, тем меньше шаг между стропилами. Так как стандартная длина пиломатериалов составляет 6 метров, то сооружения, ширина которых превышает 4,5 требуют изготовления составных стропильных ног, состоящих из одной или двух досок, соединенных внахлест 50 см.

Составление проекта

Так односкатная кровля имеет форму треугольника, некоторые длины сторон которого нам известны, рассчитать остальные можно, используя тригонометрические формулы, известные всем со школы. Предположим, что гипотенуза – стропильная нога, обозначим ее Lc. Тогда отрезок Lbc – катет, высота стены от балок перекрытия до конька. Значит, Lcd – ширина дома, А – угол наклона ската (избранный или вычисляемый). Теперь все зависит от того, какие стороны нам известны:

Если заданы ширина дома и высота стена от перекрытий до конька, то подсчитаем с помощью калькулятора угол наклона: tgA=Lbc/Lcd;
Если известны угол ската и ширина сооружения, то вычислим высоту поднятия стены: Lbc=tgA*Lcd;
Когда определены ширина постройки и угол наклона скатов, можно рассчитать длину стропильной ноги: Lc=Lcd/cosA.

После того, как расчеты выполнены, чертится схема, на которую наносят полученные размеры. На упрощенном чертеже отражают также шаг между стропильными ногами.

Сборка стропильной системы

Так как последовательность работ зависит от вида стропильной системы, разберем, как своими руками построить односкатную кровлю для гаража шириной 4,5 м. Так как размеры постройки позволяют, можно обойтись сооружением самого простого типа стропильной системы односкатной крыши:

После того, как возвели фронтонные стены, имеющие окончание в виде прямоугольного треугольника, перегородки, на которые будет опираться склон гидроизолиуют перед установкой мауэрлата. Для этого используют рубероид, сложенный в два-три раза или специальную пленку.
На стене оборудуется армированный пояс: налаживают опалубку, устанавливают арматуру, заливают вязким бетоном. Заранее изготавливают отверстия для крепления мауэрлата. Перед тем как закрепить опорный брус, его обрабатывают огнебиозащитным составом. Крепят мауэрлат анкерными болтами.
Затем подготавливают стропила. Купленные доски своими руками распиливают с учетом того, что стропильная нога должна формировать свес крыши 40-50 см с двух сторон. Одно стропило поднимают наверх и размечают место врезки под мауэрлат. Остальные ноги изготавливают по этому образцу.
Устанавливают своими руками тыльное и переднее стропило, между ними натягивают леску, по которой устанавливают и выравнивают остальные стропильные ноги. Оптимально, если шаг между ними составит 50-80 см.
Далее следует устройство обрешетки, сплошную или решетчатую. Сплошная подходит для мягких видов кровли и изготавливается из листовой фанеры. Решетчатая состоит из необрезных досок, закрепляемых перпендикулярно стропилам, используют для настила металлочерепицы и профилированных листов металла. Шаг между элементами обрешетки зависит от веса кровельного материала.

-инструкция

Источник: http://KrovlyaKrishi.ru/vidy-krysh/odnoskatnaya/stropilnaya-sistema-odnoskatnoj-kryshi.html

Стропильная система односкатной крыши. Технологические нюансы при сборке

В чем преимущество односкатных типов крыш
Проектирование односкатных крыш. Что учесть
Сборка различных вариантов стропильных систем односкатной крыши

Односкатная крыша гаража
Формирование стропильной системы пристройки

Стропильная система односкатной крыши по уровню сложности сборки относится к наиболее простым вариантам, к тому же еще и самым экономичным в плане расхода материалов. Поэтому такую конструкцию чаще всего используют для кровли подсобных помещений: гаражей, хозяйственных построек, мастерских и прочих. Но, также данный тип стропильного каркаса применяется и для жилых строений.

Однако, несмотря на простоту сборки, в проектировании односкатных крыш, а тем более при их строительстве обязательно необходимо соблюдение всех правил, и требовании в соответствии со СНиП. Почему нужно серьезно отнестись к сборке такой простой стропильной системы, а также что следует учесть в процессе работы?

В чем преимущество односкатных типов крыш ↑

Как было сказано во вступлении, односкатная крыша превосходит двухскатные аналоги по простоте в строительстве. Такую кровлю можно взвести даже в одиночку, причем в более короткие сроки. Кроме того существует масса других положительных моментов из-за которых стоит выбрать подобный вариант.

Значительно меньший расход материалов:

В сравнении с двухскатными аналогами, для стропильной системы односкатной кровли требуется минимум в 2 раза меньше пиломатериалов;
Также сократятся расходы и на кровельный настил, в особенности, если использовать листовые варианты (профнастил, металлочерепицу, шифер и прочие);
Как следствие снизится расход крепежей, и потребность в большом количестве доборных элементов.

2Простота монтажа. Всю работу можно выполнить одному человеку, ведь не нужно собирать стропильные пары, а тем более осуществлять подъем тяжелых деталей на место сборки стропильного каркаса.3Меньшая масса конструкции. За счет использования небольшого количества материалов, снижается вес, что позволяет закладывать более легкий фундамент под все строение.4Снижение ветровой нагрузки. За счет более низкого силуэта, односкатная крыша не так подвержена парусности, а это не создает сопротивление ветру.5Допускается оборудование жилого чердака (мансарды). При соответствующем проектировании строения вполне возможно создание мансарды под односкатной крышей.6Возможность создания эксплуатируемой кровли.

Однако, несмотря на массу преимуществ, подобные конструкции обладают и отрицательными качествами, не всегда позволяющими использовать такие типы крыш. Основные негативные свойства односкатных типов кровельных конструкций следующие:

Нежелательное использование в регионах с большим количеством осадков в зимний период. В других районах страны требуется точный расчет снеговых нагрузок, с тщательным подбором сечения пиломатериалов.

Совет

Стоит учесть, что подобные конструкции стропильных систем более целесообразно использовать в южных регионах с малым количеством осадков и постоянными ветрами. Севернее не стоит возводить кровлю с углом наклона скатов менее чем в 45 градусов.

Более высокие требования к гидроизоляции.
Односкатная крыша не всегда сочетается с подобранным стилем и дизайном дома.

Несмотря на недостатки, односкатные варианты крыш актуальный вариант, особенно в малоэтажном частном строительстве.

Проектирование односкатных крыш. Что учесть ↑

Планируя сборку односкатной крыши нужно учесть и рассчитать множество факторов: схему стропильной системы, угол наклона, нагрузки, подобрать соответствующие материалы. В итоге должен получится чертеж с полной информацией о будущей крыше.

Классическая схема односкатной стропильной системы, это уложенные поперек строения балки с креплением, к мауэрлату, установленному вдоль несущих стен. Это так называемая односкатная крыша с простыми наслонными стропилами. Но подобный вариант возможен только при пролетах с длиной не более чем 4500 мм. Но, допускается использование односкатных крыш с большей протяженностью.

При ширине пролета в 5000-6000 мм, наслонные стропила нужно усилить подкосами, которые опираться на несущую стену с дополнительным мауэрлатом.
Если ширина пролетов достигает значения 6000-7500 мм, потребуется собрать более сложный вариант – с упором на шпренгельную ферму. В конструкцию добавляется бабка, поддерживающая дополнительный брус, на который опирается стропило. Естественно стойки (бабки) дополнительно усиливаются подкосами.

Кроме выбора схемы устройства стропильной системы на стадии проекта потребуется спланировать шаг между балками, а также их сечение. Такие параметры зависят тоже от ширины пролета и используемой длинны стропил между несущими стенами. Общие рекомендации следующие:

При длине стропильной балки до 3000 мм ее сечение подбирается в пределах 80×100 или 90×160 мм. Шаг между отдельными элементами должен составлять от 1100 до 2100 мм (зависимо от сечения!).
Если стропило длиной 6500 мм, в таком случае подбирается сечение бруса 120×220 мм с шагом между деталями 1100-1400 мм.

Но, кроме выбора соответствующего сечения стропильных балок, и схемы сборки очень важным фактором является угол наклона будущей крыши.

Выбор угла наклона ската ↑

От угла наклона собираемого ската зависит будущее функционирование крыши, а также ее прочность. Оптимальный уклон должен обеспечивать удаление осадков с плоскости (в особенности снега), невысокую ветровую нагрузку, а также устойчивое крепление кровельного настила.

Важно

Расчет углов наклона всех кровельных конструкций должен производиться в точном соответствии с СНиПом 2.01.07-85 «Нагрузки и воздействия». Эти строительные нормы предоставляют всю информацию по конкретному региону страны.

Стоит также учитывать тип используемого кровельного материала, который также рекомендуется использовать при различных углах падения скатов. К примеру можно воспользоваться данными из приведенной ниже таблицы.

Тип кровельного материала	Рекомендуемый угол наклона в градусах
Металлочерепица	30
Рулонные настилы (рубероид)	Не более 5
Профнастил	8 и более
Шиферный лист	20-30

Совет

Не стоит забывать, что в регионах с большим количеством осадков в зимний период наиболее оптимальное расположение скатов составляет 45°.

Подбирая углы наклона ската и кровельный материал нужно учесть, что плоскости с небольшими уклонами придется очищать от накопившихся масс снега, поэтому лучше всего подобрать настил способный выдержать вес человека без последующих деформаций.

Сборка различных вариантов стропильных систем односкатной крыши ↑

Односкатные типы стропильных конструкций чаще всего применяются для перекрытия подсобных строений: гаражей, сараев и пристроек. Как выполняются работы по сборке?

Односкатная крыша гаража ↑

Обычно ширина пролета у гаражей редко превышает 4000 мм, поэтому над данной постройкой можно использовать простейшую схему стропильного каркаса. Сборка осуществляется поэтапно следующим образом:

Мауэрлат изготавливается с бруса сечением не менее чем 100×150 мм. К внешнему краю деталь не должна сдвигаться ближе 50-ти мм. Крепиться элемент на заранее вмурованные в кладку шпильки. Если строение из дерева, то функцию мауэрлата выполняет верхний венец стен.
Под стропила лучше всего заранее заготовить шаблон соответствующей длины. Причем желательно чтобы изначально брус был немного больше (на 50-100 мм с каждого края) от запланированной протяженности. Требуемый вылет карнизов формируют уже после установки стропил, обрезав лишние края. Обычно свесы крыши изготавливаются в пределах 400-500 мм с каждой стороны.
По всей протяженности мауэрлата делается разметка под врубку для стропил. Шаг между ними в соответствии с проектом. Выборку древесины делают на глубину, не превышающую 1/3 часть толщины бруса.

Изготовленные стропилины устанавливаются на свои места и соединяются с мауэрлатом выбранным способом (гвозди, скобы, уголки и прочие).
По окончанию установки, стропила торцуются до требуемой длинны, и закрываются набиваемой ветровой доской.
Для формирования свесов крыши впереди и сзади гаража можно воспользоваться двумя способами.

Мауэрлат выноситься на требуемую длину за стены строения.
К крайним стропилам крепят дополнительные элементы – кобылки.

На заметку

Соответственно потом уже изготавливается обрешетка под кровельный настил!

Формирование стропильной системы пристройки ↑

Пристройки к дому могут иметь различные параметры, и при ширине пролетов менее чем 4000 мм можно применить классическую схему с опорой стропил на две несущие точки. Однако с более широким строениями (˃4000 мм) потребуется установка подкосов, которые упираются в стену здания.

На внешнюю стену пристройки укладывается мауэрлат, изготовленный из бруса 100×150 мм. Крепеж детали осуществляется выбранным способом (на шпильки, анкеры), в деревянном строении деталь не монтируют используя в качестве опоры для стропил верхний венец стены.
В противоположной стене дома, под стропилины нужно подготовить гнезда под размер стропилины в толще стены (такие пазы можно изготовить еще на этапе кладки).

Для подкосов можно использовать доску 50×150 мм. Их нужно монтировать с углом не более чем 45 градусов к опорной стене.
Стропила укладывают на мауэрлат, заводя противоположные концы в подготовленные пазы. Со стеной брус соединяют монтажными уголками, а с противоположной стороны на гвозди или скобы.
Под подкосы также готовят пазы, предварительно рассчитав угол наклона. Соединение элементов со стропилинами можно сделать путем забивания скоб или гвоздей.

В деревянных домах крепеж стропилин к стене осуществляться за счет установки кронштейнов (П-образные для стропил) под пятки детали снизу.

После установки стропила укорачивают, формируя свесы карнизов, и набивают ветровые доски. Следующим шагом монтируют обрешетку под кровельный настил.

Создавая стропильную систему сарая или хозяйственного блока, схему сборки выбирают зависимо от длины будущих стропил, при превышении значения в 4000 мм, потребуется установка дополнительных элементов: подкосов, ферм и прочих.

Соблюдение всех основных требований позволит эксплуатировать такую крышу на протяжении 15-25 лет, а с профилактическими осмотрами и реставрационными работами значительно дольше.

(10 votes, average: 0,00 5)

Источник: http://stylekrov.ru/stropilnaya-sistema-odnoskatnoj-kryshi.html

Крепление стропил к мауэрлату: двускатной или односкатной крыши- уголками, гвоздями, скобами: Пошаговая инструкция Без запила +Фото

От того, насколько грамотно смонтирована несущая система крыши, прямо зависит прочность и надежность всей ее конструкции. Стропила являются главными ее элементами.

Полностью система включает в себя стропильные ноги, распирающие и поддерживающие все дополнительные элементы (затяжки-ригели, подкосы, опорные растяжки и стойки, боковые прогоны).Вверху на коньковой балке эти ноги стропил соединяются, их же нижние края обычно опираются на закрепленный на несущих боковых стенах мауэрлат.

Из всех перечисленных элементов наиболее высокая нагрузка приходится на мауэрлат, поэтому для его изготовления используют прочный мощный брус.

Какого он должен быть сечения?

Оно определяется размером и весом системы стропил, но чаще всего его размер бывает от 150 на 150 мм и, в зависимости от указанных факторов, до 200 на 200 мм.

Данный элемент способствует равномерному распределению массы всей кровельно-крышной конструкции на стены жилища.

Стропила к мауэрлату могут крепиться по-разному. Выбор определенного способа зависит от типа системы (висячей или наклонной), от ее массивности и сложности, от общей величины нагрузок, которые будут действовать на всю конструкцию крыши.

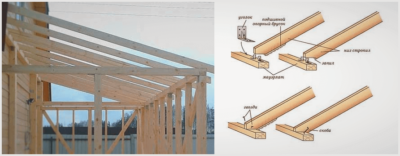

Способы крепления стропил к мауэрлату

Для начала отметим, что возможно два основных типа крепления к мауэрлату: скользящие и жесткие.

В скользящих само крепление состоит из пары отдельных элементов, один из которых способен свободно перемещаться по отношению к другому.

По своей конструкции они бывают закрытыми и открытыми.

Закрытое крепление

Это уголок, с одной стороны которого сделана специальная проушина в виде щели, а другой поверхностью его прикрепляют к мауэрлату. В щелевидной проушине фиксируется петля из металла, оснащенная отверстиями, с помощью которых она крепится к стропилу. Незакрепленная, свободная вертикальная сторона уголка позволяет стропилу слегка смещаться при необходимости, не нагружая и не деформируя своим воздействием стены.

Открытое крепление

Принцип устройства открытого крепления в целом такой же. Отличие заключается в том, что никакая петля в проушину не вставляется. После монтажа верхняя часть полки уголка загибается вниз для фиксации соединения.

Жесткие крепления
Жестких креплений имеется значительно большее количество видов. Наиболее подходящий выбирают исходя из различных факторов: тяжести и массивности деревянных составляющих, выбранного метода установки стропил.

Сюда относятся всевозможные разноразмерные уголки из металла, LK крепления, держащие установленные с помощью запила стропила.
При этом последние не повреждаются гвоздями или крепежными саморезами.

Крепления LK выполняются в разных размерах, и под любую толщину доски или бруска без труда можно подобрать оптимальный. Независимо от размеров таких креплений для их изготовления всегда используется металл одной толщины – 2 мм. Разобраться в них несложно – разные размеры крепежа обозначаются по-разному.

Надо заметить, что такие крепления удобны не только для фиксации мауэрлата и стропил. Также они подходят для фиксации мауэрлата с балками перекрытия. Основное преимущество такого крепежа – максимальная надежность и жесткость соединения частей из дерева.

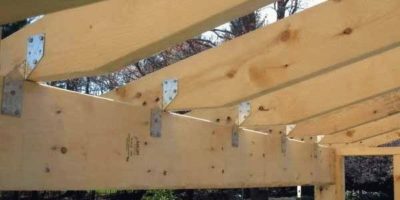

Фиксация на мауэрлате стропил с запилом посредством уголков должна осуществляться с двух сторон. Только так можно гарантировать требуемую жесткость.

Выпускаются также уголки, которые служат для фиксации стропил без запилов. Они имеют большую высоту полок, для их крепления нужно больше саморезов. Изготавливаются они из металла в 2; 2,5 или даже 3 мм толщиной.

Еще один интересный вариант крепления стропил. Они устанавливаются между двумя досками, спиленными под заданным углом, а внизу дополнительно фиксируются LK-креплениями или металлическими уголками. Такая фиксация обеспечивает отличную жесткость и высокую надежность. Данный способ хорош, когда требуется закрепить стропило под определенным углом, слегка подняв его над плоскостью мауэрлата, при этом зафиксировав его на внешнюю вертикальную сторону.

Еще один способ используется, когда мауэрлат сделан из не очень большого бруса. Такой брусок можно усилить посредством деревянных подкладок различной толщины. Отрезки досок присоединяются гвоздями или саморезами к мауэрлату в тех местах, где встанут стропильные ноги.

Тогда в стропилах проделываются специальные вырезы необходимой глубины и формы. Можно надежно прикрепить стропильные ноги к стене посредством прочной проволоки из стали, которая надежно крепится на стальной костыль, надежно вбитый.

Стропила можно скобами прикрепить к мауэрлату. Этот метод используется довольно давно, и считается довольно распространенным. Если все сделать правильно, такая стропильная система будет служить много лет. Скобы бывают разной величины, также они могут вбиваться в различных местах.

Перфорированную ленту TM можно считать вспомогательным крепежным элементом. Ее применяют, если требуется дополнительная фиксация крепежного узла, для его усиления. В отдельных случаях она оказывается незаменимой.

Особенности различных стропильных систем

Вид стропильной системы выбирают исходя из того, как расположены несущие стены строения. Каждая такая система предполагает собственные дополнительные элементы, стягивающие или подпорные.

Наклонные стропила

Какими отличиями обладает система с так называемыми наклонными стропилами? Кроме основных несущих стен, она обладает еще одной (или даже не одной) опорной точкой. Благодаря этому, большая часть нагрузки со стен снимается.

В качестве дополнительных подпорных креплений используют боковые «бабки» и стойки, которые закрепляются на балки перекрытия и подпирают конек. Сами балки при этом также являются для конструкции затяжками, облегчая несущим стенам вес нагрузки стропильной системы.

К мауэрлату такие стропила крепятся обычно соединениями скользящими, способными при деформации стен или усадке сдвигаться, оберегая от повреждения конструкцию крыши.
Особенно важно это для только возведенных строений, так как любое новое здание под влиянием температурных колебаний и подвижек грунта непременно дает усадку.

Висячие стропила

Какие стропила получили название висячие?
Те, что кроме двух боковых стен, не имеют других опор. Другими словами, над внутренним пространством самого строения они как бы нависают.

Понятно, что в подобном случае основная нагрузка от всей кровельной конструкции приходится именно на мауэрлат.

Висячие стропила крепят к мауэрлату исключительно с помощью жестких соединений, полностью ограничивающих возможность движения: ведь каркасная конструкция обладает всего-навсего парой точек опоры. По своему строению система висячих стропил считается распорной – именно поэтому на стены приходится такое значительное давление.

Чтобы снять со стен какую-то часть нагрузки, используются специальные добавочные элементы (затяжки-ригели, подкосы и «бабки»). Они подтягивают всю систему к коньковому бруску, распределяя нагрузку на стены равномерно. Параллельно балкам перекрытия устанавливают ригели, с помощью которых стропила стягиваются меж собой.

Такие дополнительные приспособления обеспечивают конструкции большую надежность.

Несколько важных правил при закреплении стропил к мауэрлату

Чтобы соединения таких важных элементов были достаточно надежными, важно соблюдать разработанные специально для этого правила:

В том случае, когда в качестве креплений применяются крепежные металлические изделия, их необходимо чрезвычайно надежно и жестко фиксировать к деревянным элементам качественными саморезами.
Если предполагается размещать стропила в запилы, сделанные на мауэрлате, необходимо тщательно выверять все размеры. Только тогда стропило жестко и плотно встанет в подготовленный запил, глубина которого не менее трети толщины маэурлата. Данное правило используется только в тех случаях, когда для изготовления мауэрлата использовался толстый брус не менее 150 на 150 мм в сечении.
Часто запилы под требуемым углом делают непосредственно в стропильной ноге, а узел дополнительно фиксируют уголками: это позволяет не ослаблять мауэрлат. Если работа ведется подобным образом, то запил размером не должен составлять больше четверти стропила. Это жесткий способ крепления, и он может быть использован для висячих стропил.
Если для соединения откосов (и других элементов из дерева) и стропил применяют болты, обязательно потребуется шайба для болта, или специальная пластина из металла. Это необходимо для предотвращения затопления гайки в дерево, от чего может ослабнуть вся конструкция.
Использование для соединения стропил и мауэрлата одних только гвоздей или саморезов является крайне ненадежным: нужно непременно использовать крепежные элементы из металла различных конфигураций, например, стальные уголки.
При установке на деревянные стены стропил, не важно, какой системы: наклонной или висячей, желательно к мауэрлату крепить их скользящим соединением, особенно если кровельные материалы имеют достаточно большую массу.

Крепление стропил без мауэрлата

Если мауэрлат не используется, а стропила крепятся прямо к балкам перекрытия, происходит точечное распределение нагрузки от веса всей крыши.

Для этого используют удлиненные балки, которые на 40 см должны выступать за линию стен. Поперек балок натягивается струна – так соблюдается равный угол при креплении. Эта струна будет служить ориентиром, когда под подошвы стропил начнут выпиливать пазы. Как происходит крепление балки и стропил? Известно три популярных способа:

упор в торец балки;
зуб упорный;
зуб шипованный.

Число требуемых зубьев (два или один) зависит от величины угла наклона стропильной подошвы. Стропильные концы вставляют в пазы, дополнительно фиксируя стропила на балках стальными уголками или болтовым соединением. Одинарного зуба вполне достаточно, если крепления с балкой происходит с помощью врубки.

Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

Источник: https://domsdelat.ru/krisha/kreplenie-stropil-k-mauerlatu-bez-zapila-dlya-dvuskatnoj-i-odnoskatnoj-kryshi.html

Как установить стропильную систему односкатной крыши – руководство по монтажу стропил

Среди большого разнообразия видов крыши самой простой и экономной считается односкатная крыша. Конструкция требует минимального количества материалов при простой технологии монтажа. Возведение односкатной крыши может стать хорошим уроком для начинающего кровельщика. Но успеха даже в простом деле можно добиться только при соблюдении строгих технологических предписаний. Для качественного выполнения работы и надежности крыши необходимо знать особенности и основные правила монтажа стропильной системы односкатной крыши.

Крыши с одним скатом для малоэтажного строительства

Односкатные крыши чаще всего применяются при возведении малогабаритных построек, таких как террасы, гаражи, веранды и помещения бытового назначения. На жилых домах такую кровлю можно увидеть очень редко, чаще всего это сооружения в стиле модерн и хай-тек.

Чердачное помещение под крышей односкатного типа имеет небольшую площадь, поэтому обустроить помещение в этом пространстве очень сложно. В этом случае может возникнуть вопрос, а нужно ли делать перекрытие между чердаком и основной постройкой. Если перекрытие не целесообразно, то можно заменить его распорками и подстропильными ногами. Такой вариант очень часто используется строителями на практике.

В целом стропильная система односкатной крыши похож на уложенное под углом перекрытие или половину наслонной системы, то есть является конструктивным элементом строения. Для его сооружения необходимы наслонные стропильные ноги. Другими словами, каркас односкатной крыши сооружается из стропилин, которые имеют прочную опору вверху и внизу.

https://www.youtube.com/watch?v=L_sN9PgA-Co

В качестве опоры для стропил односкатной крыши может использоваться следующее:

Две несущие стены. При этом посредником между элементами стропильной системы и стенами может стать двойной мауэрлат, верхний брус или бревно деревянной конструкции, армированный бетонный пояс, который должен быть устроен в процессе возведения стен.
Одна несущая стена и противоположные опоры. Такой способ используется при строительстве пристроек и навесов. Опора верхней пятки стропильной ноги приходится на стальной кронштейн, который прикручен к несущей стене, или на гнездо, выбранное в несущей стене. Внизу стропилина опирается на обвязку опорных столбов.
Два ряда опор. Опорой для верхней и нижней пятки стропильные ноги является обвязка опорных столбов. В этом случае можно использовать опоры в качестве элементов для крепления обшивки и формирования каркаса.

Односкатные крыши рекомендуется использовать над постройками, длина которых не превышает нескольких метров. Однако при усилении стропильной системы опорами, подкосами и прогонами можно перекрывать и более серьезные пролеты.

В частном строительстве чаще всего встречаются небольшие постройки, поэтому стоит поближе познакомиться с устройством стропильной системы односкатной крыши. Если разобраться в этом вопросе, то можно сделать всю работу своими руками, внося необходимые дополнения и изменения.

Составляя схему стропил односкатной крыши, стоит учитывать направление ветра и располагать скат так, чтобы сильным порывом крышу не сорвало.

Примерные параметры элементов односкатной крыши

Изготовить наслонные стропилины можно из пиломатериала 2 сорта. Чаще всего это круглые отесанные бревна, пластины, представляющие собой отесанное в двух сторон бревно, брус или доски, сшитые парой.

Сечение стропилин определяется по нагрузке на крышу от ветра, снега и кровли. Для определения параметров элементов односкатной крыши можно воспользоваться компьютерной программой.

Но в большинстве случаев эти значения постоянны:

Стропильный каркас, перекрывающий пролет более 4,5 метров, должен возводиться из бревна и пластин диаметром 18-20 см и бруса сечение 10*15 см или 15*15 см.
Для пролетов меньшего размера можно строить каркас из бревен и пластин диаметром 12-18 см и брус сечением 10*10 см.

И в том, и в другом случае допускается замена бруса на сдвоенные доски, итоговый размер которых аналогичен требуемому сечению балки.

Очень важно понимать, что сооружать стропильные системы для односкатных крыш не следует из составляющих меньшего размера. Даже для незначительных построек указанные параметры — это самая нижняя граница.

Для изготовления мауэрлата рекомендуется использовать брус сечением 18-20 см. Для подкосов на крыши большой длины допускается брать брус сечением 8*8 см, бревна диаметром 10 см или сдвоенные доски, итоговый размер которых составляет 2,5*15 см.

Прогоны большепролетных односкатных крыш устраиваются параллельно скатам. В этом случае они используются в качестве дополнительной опоры и повышают прочностные характеристики конструкции. Для крепления прогонов выполняют монтаж опор и лежня, опираясь на технологию строительства двухскатной крыши.

При этом происходит не формирование конька, а обеспечивается опора плоскости длинного ската. Для изготовления прогонов используется брус сечением 18*18 см или бревно диаметром 20-26 см. Стойки под прогоны можно сделать из бруса сечением 12 см или бревна диаметром 13-20 см. При этом можно использовать разные способы крепления стропил односкатной крыши.

Достаточно часто выполняется установка стропил на балки перекрытия, что облегчает монтаж.

Расстояние между стропилами односкатной крыши

Стропила устанавливаются на определенном расстоянии друг от друга, которое зависит от размеров коробки, над которой возводится крыша. Скат, который будет служить опорой стропилинам, нужно разделить на отрезки так, чтобы элементы системы располагались на одинаковом расстоянии друг от друга. При этом следует учитывать размеры используемых материалов и их вид:

Если для изготовления стропилин использовался брус или пластины, то расстояние между ними должно составлять 1,5-2 метра.
При использовании сдвоенных досок стропила располагают с шагом 1-1,75 метра.
Если стропила изготовлены из одинарной доски, то расстояние уменьшается до 0,6-1,2 метра.

Источник: https://kryshadoma.com/stropilnaya-sistema/kak-ustanovit-stropilnuyu-sistemu-odnoskatnoy-kryshi-rukovodstvo-po-montazhu-stropil.html
